Tipo de produto	Varredora aspiradora (aspirador varredor)
Marca	Kärcher
Modelo	KM 75/40 W Bp Pack
Dimensões (C x L x A) com guidão levantado	1430 x 750 x 1190 mm
Dimensões (C x L x A) sem guidão	1160 x 750 x 930 mm
Peso sem baterias	79 kg
Peso com baterias	125 kg
Peso total admissível	205 kg
Alimentação	24 V CC, 2 baterias 12 V 60 Ah
Potência do motor	400 W
Autonomia	Aproximadamente 1,5 a 2 horas
Tempo de carga	Aproximadamente 12 horas
Velocidade de varredura	4,5 km/h
Inclinação máxima	12 %
Capacidade do coletor de pó	40 L
Largura de trabalho (com escovas laterais)	750 mm
Tipo de filtro	Filtro de pó, superfície 1,8 m²
Funções principais	Varredura de pisos secos e molhados, compartimento para detritos grandes (até 50 mm), ajuste contínuo da velocidade
Manutenção e limpeza	Limpeza diária do filtro, esvaziamento do coletor, substituição periódica das escovas e borrachas
Dispositivos de segurança	Interruptor de capô, chave principal com chave, freio de estacionamento
Acessórios e peças de reposição	Escovas laterais, escovas rotativas (macia, dura, antiestática), carregador, baterias
Utilização conforme	Superfícies internas e externas (asfalto, concreto, azulejo, etc.), uso profissional (hotéis, escolas, hospitais)
Normas de conformidade	Diretivas UE, EN 55012, EN 60335-1, EN 60335-2-72, etc.

Perguntas frequentes - KM 7540 W Bp Pack Kärcher

Como ligar a varredora Kärcher KM 75/40 W Bp Pack?

Certifique-se de que o capô está fechado e o freio solto. Gire a chave principal para a posição "1". A escova rotativa e a escova lateral giram. Para avançar, puxe a alavanca de avanço. A velocidade é ajustada continuamente com a posição da alavanca.

Como esvaziar o coletor de pó?

Pare o motor e remova a chave. Puxe a alça de fechamento do reservatório para cima e remova o coletor de pó. Esvazie-o e recolocá-lo empurrando a alça para baixo. O peso máximo permitido do coletor é de 40 kg.

Como limpar o filtro de pó?

Puxe várias vezes a alavanca de limpeza do filtro (localizada no capô) para sacudir o pó. Para uma limpeza mais profunda, abra o capô, desaperte o parafuso de aperto da tampa do filtro, remova o filtro e substitua-o se necessário. Nunca lave o filtro.

Como trocar a escova rotativa?

Pare a máquina e remova a chave. Remova o coletor de pó e as baterias. Incline o aparelho para a frente, levante o compartimento de detritos grandes e remova a escova rotativa. Coloque uma nova escova nos pinos de acionamento e encaixe o mancal do outro lado. Em seguida, ajuste a marca de varredura.

Como ajustar a marca de varredura?

Levante a parte dianteira da máquina e faça-a avançar sobre um piso empoeirado. Freie e gire a escova por 15 a 30 segundos. A marca deve formar um retângulo de 30 a 40 mm de largura. Ajuste as alavancas de ajuste (esquerda/direita) nos orifícios apropriados: mais baixo = marca mais larga, mais alto = marca mais estreita.

O que fazer se a máquina não ligar?

Verifique se o capô está bem fechado (interruptor de capô). Verifique a carga das baterias e os fusíveis. Se o problema persistir, contate o serviço pós-venda Kärcher.

Como fazer a manutenção das escovas laterais?

Verifique regularmente o desgaste das escovas. Para substituí-las, desaperte os 3 parafusos sob a escova, remova a antiga e fixe a nova. Ajuste a descida da escova lateral soltando as porcas borboleta e girando o parafuso de ajuste.

Qual é a autonomia da bateria?

A autonomia é de aproximadamente 1,5 a 2 horas após uma carga completa (12 horas). O tempo de carga pode variar. Use apenas baterias e carregadores recomendados pela Kärcher.

Como transportar a máquina?

Pare o motor, remova a chave, acione o freio de estacionamento e calce as rodas. Prenda a máquina com cintas nos pontos de ancoragem (sob o capô e acima do guidão). Respeite o peso total de 205 kg.

Como armazenar a máquina a longo prazo?

Estacione-a em uma superfície plana, remova a chave e acione o freio. Levante a escova e as escovas laterais. Limpe o interior e o exterior. Armazene em local seco e protegido. Desconecte as baterias e recarregue-as a cada 2 meses.

MANUAL DE UTILIZADOR KM 7540 W Bp Pack Kärcher

Funcionamento. ES 5

Parada. ES 6

Leia o manual original antes de usar o seu aparelho. Proceda conforme as indicações no manual e guarde o manual para uma consulta posterior ou para terceiros a quem possa vir a vender o aparelho.

Utilização conforme o fim a que

se destina a máquina . . . . . PT 1

Funcionamento .PT 1

Instruções gerais. PT 1

Avisos de segurança. .PT 2

Elementos de comando e de;. funcionamento. .PT 3

Antes de colocar em funcionamento. PT 4

Colocação em funcionamento. PT 5

Funcionamento .PT5

Desativação da máquina. .PT6

Conservação e manutenção . . PT 6

Acessórios. PT 8

Declaração UE de conformidade. PT 9

Ajuda em caso de avarias . . . PT 10

Dados técnicos 11

Utilização conforme o fim a que se destina a boquina

Utilize este aparelho exclusivamente em conformidade com as indicações destas Instruções de Serviço. - Esta vassoura mecânica foi concebida para varrer superfícies em zonas internas e externas. - O aparelho destina-se à utilização industrial em hotéis, escolas, hospitais, fábricas, lojas, escritórios e agências imobiliárias. - Antes de utilizar o aparelho e os respectivos dispositivos de trabalho, verifique se está em bom estado e seguro no funcionamento. Se tiver dúvidas quanto ao bom estado do aparelho, não o utilize. - O aparelho não é apropriado para a aspiração de poeiras nocivas à saúde. - No aparelho não podem ser executadas alterações. - Este aparelho só é apropriado para os pavimentos enunciados no presente Manual de Instruções. - O aparelho só deve passar por superfícies que o proprietário ou responsável pela utilização do aparelho aprovou para este fim. - De um modo geral vale o seguinte: Manter afastados do aparelho quaisquer materiais facilmente inflamáveis (perigo de explosão/incêndio).

Utilização inadequada previsível

• Nunca varrer/aspirar líquidos explosivos, gases inflamáveis nem ácidos ou solventes não diluídos. Tais como gasolina, diluentes de tinta ou óleo combustível que podem formar gases ou misturas explosivas quando misturados com o ar aspirado, assim como acetona, ácidos e solventes não diluídos, já que estas substâncias prejudicam os materiais utilizados no aparelho.
• Nunca varrer/aspirar pós reactivos de metal (p. ex. alumínio, magnésio, zinco). Estes, em combinação com detergentes altamente alcalinos e ácidos, formam gases explosivos.
• Não varrer/aspirar objectos que estão a queimar ou em brasa.
• É proibida a permanência nas zonas de perigo. É proibido usar o aparelho em locais onde há perigo de explosão.

Pavimentos adequados

• Asfalto - Piso industrial
• Laje - Betão
• Paralelepípedos

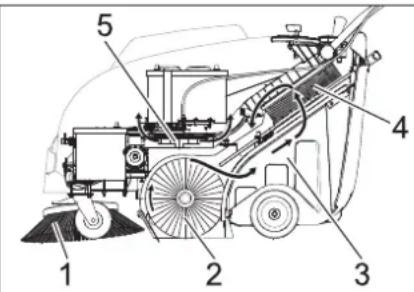

Funcionamento

A vassoura mecânica lança a sujidade para cima no recipiente.

• A vassoura lateral (1) limpa as esquinas e os cantos da área varrida e leva a sujidade para a faixa do rolo varredor.
• O rolo varredor em rotação (2) transporta a sujidade diretamente para o coletor de lixo (3).
• O pó dispersado no coletor é separado através do filtro de pó (4) e o ar limpo filtrado é aspirado pelo aspirador-coletor (5).

Instruções gerais

Se, ao desembalar a máquina, constatar a existência de danos de transporte, comunique o facto à casa comercial onde adquiriu o aparelho.

- Ler e respeitar o manual de instruções e os avisos de segurança dos dispositivos de trabalho montados no aparelho. - As placas de advertência e alerta montadas no aparelho fornecem avisos importantes para o funcionamento seguro. - Além das instruções do presente manual de instruções, devem ser respeitadas as regras gerais de segurança e de prevenção de acidentes em vigor.

Acessórios e peças sobressalentes

PERIGO

De modo a evitar riscos, as reparações e a montagem de peças sobressalentes só podem ser efectuadas pelo serviço de assistência autorizado. - Só devem ser utilizados acessórios e peças de reposição autorizados pelo fabricante do aparelho. Acessórios e peças de reposição originais fornecem a garantia para que o aparelho possa ser operado com segurança e isento de

falhas.

• Para mais informações sobre peças sobressalentes, consulte na página www.kaercher.com o ponto dos serviços.

Proteção do meio-ambiente

Os materiais da embalagem são recicláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem.

Os aparelhos velhos contêm materiais preciosos e recicláveis e deverão ser reutilizados. Baterias, óleo e produtos similares não podem ser deitados fora no meio ambiente. Por isso, elimine os aparelhos velhos através de sistemas de recolha de lixo adequados.

Avisos sobre os ingredientes (REACH) Informações atuais sobre os ingredientes podem ser encontradas em: www.kaercher.com/REACH

Garantia

Em cada país são válidas as respectivas condições de garantia estabelecidas pelas nossas empresas de comercialização. Eventuais avarias no seu acessório durante o período de garantia são reparadas, sem encargos para o cliente, desde que se trate de um defeito de material ou de fabrico. Em caso de garantia, dirija-se, com o comprovativo de compra, ao seu revendedor ou ao serviço técnico mais próximo.

Símbolos no Manual de Instruções

PERIGO

Para um perigo eminente que pode conduzir a graves ferimentos ou à morte.

ATENÇÃO

Para uma possível situação perigosa que pode conduzir a graves ferimentos ou à morte.

CUIDADO

Para uma possível situação perigosa que pode conduzir a ferimentos leves ou danos materiais.

Símbolos no aparelho

	Não varrer objects em cha- ma ou incandescentes co- mo, por exemplo, cigarros, fósforos ou similares.
	Perigo de esmagamento e corte nas correias, escova lateral, recipient e alavanca de avanço.
	Perigo de queimadura Evitar o contacto com estas superficies durante o func- namento e quando estive- rem quentes.

Avisos de segurança

Avisos de segurança sobre o manuseamento

• Antes de utilizar o aparelho e os respectivos dispositivos de trabalho, verifique se está em bom estado e seguro no funcionamento. Se tiver dúvidas quanto ao bom estado do aparelho, não o utilize.
• Na utilização do aparelho em zonas de perigo (p. ex. bombas de gasolina), devem ser observadas as respectivas normas de segurança. É proibido usar o aparelho em locais onde há perigo de explosão.
• O utilizador deve utilizar o aparelho de acordo com as especificações. Deve observar as condições locais e prestar atenção a terceiros e especialmente a crianças quando trabalhar com o aparelho.
• Antes de iniciar os trabalhos, o operador deve assegurar que todos os dispositivos de proteção estão corretamente montados e que funcionam corretamente.
• O operador do aparelho é responsável por acidentes com outras pessoas ou com propriedade das mesmas.
• Ter atenção que o operador utilize roupa justa. Utilizar calçado seguro e roupa ligeira.
• Controlar as imediações antes de arrancar (p. ex. crianças). Ter atenção a suficiente visibilidade!
• Retire a chave, de modo a evitar a utilização do aparelho por pessoas não autorizadas. Ao abandonar o aparelho, proteger o mesmo contra movimentos involuntários.
• O aparelho só deve ser manobrado por pessoas que tenham sido instruídas especialmente para o efeito ou por pessoas que já comprovaram ter capacidades para a manobra do aparelho e que estejam expressamente autorizadas para utilizarem o mesmo.
• Este aparelho não pode ser utilizado por pessoas (inclusivamente crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou com pouca experiência ou conhecimentos.
• As crianças devem ser supervisionadas, de modo a assegurar que não brincam com o aparelho.

Perigo de capotamento em subidas fortes. - Percorrer apenas inclinações até 12% na direção de marcha. Perigo de capotamento em caso de piso instável. - Conduzir o aparelho apenas sobre piso firme. Perigo de capotamento em caso de inclinação lateral demasiado forte. - Em posição perpendicular em referência ao sentido de marcha, não conduzir em subidas superiores a 12%. A velocidade de marcha deve ser adaptada às respectivas condições.

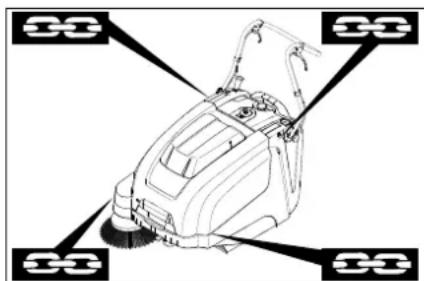

Avisos de segurança sobre o transporte do aparelho

• Ter atenção ao peso do aparelho durante o transporte.
• Para transportar o aparelho, desligar a bateria e fixar o aparelho de forma segura.

Avisos de segurança para aparelhos a baterias

Aviso: A garantia só é válida se utilizar as baterias e os carregadores recomendados pela Kärcher. - É absolutamente imprescindível respeitar as instruções do fabricante da bateria e do carregador. Ao lidar com baterias, siga as recomendações do legislador. - Nunca deixe as baterias por muito tempo descarregadas, recarregue-as o mais rapidamente possível. - Mantenha as baterias sempre limpas e secas para evitar correntes de fuga. Proteja-as contra impurezas, tais como pó de metal. - Não colocar ferramentas ou similares sobre a bateria. Perigo de curto-circuito e explosão. - Utilizar sempre 2 baterias do mesmo tipo! - Nunca trabalhe com chamas abertas ou faíscas e nunca fume na proximidade das baterias ou na sala onde serão carregadas. Perigo de explosão. - Utilizar exclusivamente baterias com coberturas dos polos. Substituir coberturas dos polos danificadas ou perdidas. - Não tocar em peças quentes, por exemplo, no motor (perigo de queimadura). - Tenha o máximo cuidado ao manusear ácido da bateria. Respeite as respectivas indicações de segurança! - As baterias gastas devem ser eliminadas sem prejudicar o ambiente e de acordo com a directiva CE 91/157/CEE.

Avisos de segurança sobre a conservação e manutenção

• Antes da limpeza e manutenção do aparelho, da substituição de peças ou da modificação para uma outra função, o aparelho deve ser desligado e a chave retirada da ignição.
• A bateria deve ser desligada sempre que forem realizados trabalhos no sistema elétrico. - A limpeza do aparelho não pode ser executada com uma mangueira ou com um jato de água de alta pressão (perigo de curtos-circuitos ou de outros danos).
• As reparações só podem ser executadas pelas oficinas de assistência técnica autorizadas ou por técnicos especializados nesta área, que estejam devidamente familiarizados com as principais normas de segurança.
• Ter atenção ao controlo de segurança de acordo com as prescrições locais em vigor referentes a aparelhos profissionais móveis.
• Realizar os trabalhos no aparelho sempre com luvas adequadas.

Unidades de segurança

Cobertura do aparelho

O aparelho está equipado com um interruptor de contacto da cobertura que desliga o motor assim que a cobertura do aparelho é aberta.

PERIGO

Perigo de ferimentos devido a um interruptor de contacto da cobertura avariado!

Se o motor não se desligar quando a cobertura do aparelho é aberta, o interruptor de contacto da cobertura está avariado. Não utilize ou repare o aparelho.

→ Em situações de perigo, ou para desligar rapidamente o aparelho, rodar o interruptor principal para a posição "0/OFF". → Para proteger contra uma colocação em funcionamento inadvertida, rodar o interruptor principal para a posição "0/OFF" e retirar a chave.

1 Parafuso para a fixação da alavanca de avanço (2x) 2 Filtro do pó 3 Recipiente de material varrido 4 Régua de vedação traseira (no recipiente do material varrido) 5 Carregador

(Apenas KM 75/40 W Bp Pack)

6 Baterias (Apenas KM 75/40 W Bp Pack) 7 Rodas de acontecimento 8 Régua de vedação lateral 9 Rolo-escova 10 Régua de vedação frontal 11 Flap de sujidade grossa 12 Rolo de guia com trava de imobilização 13 Fixação da vassoura lateral 14 Vassoura lateral 15 Fecho da tampa 16 Tampa da máquina 17 Conector do carregador da bateria (Apenas KM 75/40 W Bp) 18 Alavanca de avanço 19 Alavanca para a marcha em frente 20 Alavanca para rebaixar e elevar a cobertura da sujidade grossa

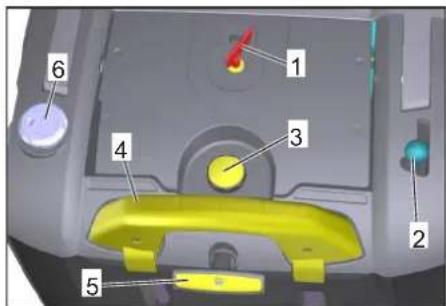

Painel de comando

1 Interruptor principal 2 Manivela para o rebaixamento e elevação da vassoura lateral 3 Parafuso de fechamento da tampa do filtro do pó 4 Arco de fecho do coletor de lixo 5 Limpeza de filtro para o filtro do pó 6 Tampa úmida/seca

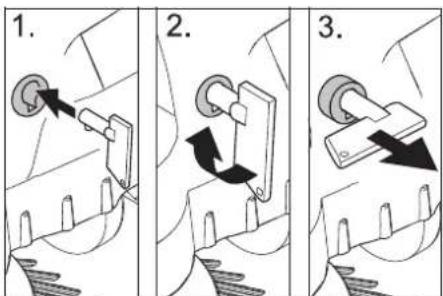

Abrir a tampa do aparelho

Aviso

A cobertura do aparelho é desbloqueada com a chave do interruptor principal.

→ Inserir a chave do interruptor principal no fecho da tampa e rodar no sentido dos ponteiros do relógio em 90°. Retirar o fecho da tampa na chave. → Abrir a tampa do aparelho.

Fechar a tampa do aparelho

→ Fechar a cobertura do aparelho, o fecho da cobertura bloqueia automaticamente.

Antes de colocar em funcionamento

Instruções de descarga

PERIGO

Perigo de ferimentos, perigo de danos! Ter atenção ao peso do aparelho durante os trabalhos de carregamento/descarregamento.

Tara (peso de transporte)
KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg
Peso total admissivel
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Descarregar

→ Abrir a caixa de cartão. → Remova os calços de travamento das rodas e levante manualmente a paleta. → Soltar o travao de imobilização.

Montar a alavanca de avanco

Soltar os parafusos. Ajustar a alavanca de avanco. Apertar os parafusos.

Montar a vassoura lateral

Aviso: Antes de bascular o aparelho, retirar o colector de lixo e girar a alavanca de avanco para arente. Não guardar o aparelho sobre a alavanca de avanco. Encaixar a escova lateral sobre o arrastador e aparafusa-la.

Baterias

Avisos de segurança relativos a baterias. Observar impreterivelmente os seguintes avisos de advertência ao manusear baterias:

	Observar os avisos na bateria, no manual de instruções e nas instruções de funcção do veiculo!
	Usar óculos de proteção!
	Manter o acido e as baterias fora do alcance das crânças
	Perigo de explosão!
	É proibido fogo, faíscas, luz aberta e fumar!
	Perigo de queimaduras!
	Primeiro socorro!
	Sinal de avis!
	Eliminação!
Pb	Não eliminar a bateria no lixo dométrico!

▲ Perigo

Perigo de explosão! Não colocar ferramentas ou objectos semelhantes sobre a bateria, ou seja, sobre os pólos finais e os conectores de células.

▲ Perigo

Perigo de lesões! Em caso de ferimentos, evitar o contacto com chumbo. Depois de executar trabalhos na bateria, lavar sempre as mãos.

PERIGO

Perigo de incêndio e explosão!

• Proibido fumar e fogo aberto.
• Os espaços onde as baterias são carregadas devem estar bem arejados, já que o processo de carga cria um gás altamente explosivo.

Perigo

Perigo de queimaduras!

Lavar ou enxugar respingos de ácido nos olhos ou na pele com muita água limpa. De seguida, consultar imediatamente um médico. As roupas sujas com ácido devem ser lavadas com água.

Baterias recomendadas

60 Ah, Sem ma-nutença	N° de en-comenda	Volume Corre- te de ar
	6.654-226.0*	1,65** 0,6

O aparelho necessita de 2 baterias

** em m3 *** em m³/h

Dimensões máximas da bateria

Comprimen- to	Largura	Altura
267 mm	177 mm	190 mm

Aparelhos de carregamento recomendados

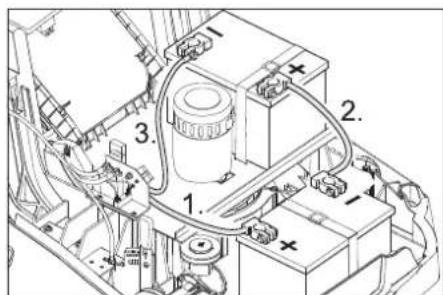

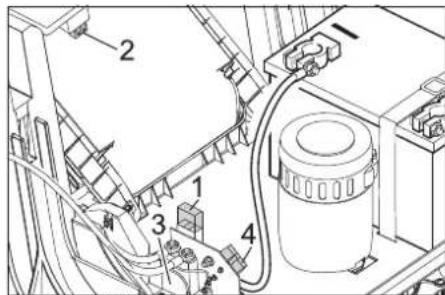

Abrir a tampa do aparelho. Colocar as baterias sobre o suporte do motor. Segurar as baterias com as respectivas cintas.

Conectar o borne de polo (cabo vermelho) ao polo positivo (+). Aparafusar o cabo de ligação às baterias. Conectar o borne de polo ao polo negativo (-).

Aviso: verificar se os polos da bateria e os bornes de polo têm bastante massa de proteção.

Utilizar exclusivamente baterias com coberturas dos polos. Substituir coberturas dos polos danificadas ou perdidas.

CUIDADO

Antes da colocação em operação do aparelho, carregar as baterias.

Perigo de lesões! O carregador só pode ser utilizado se o cabo de rede não estiver danificado. Um cabo de rede danificado deve ser imediatamente substituído pelo fabricante, pelo serviço de assistência ou por uma pessoa qualificada.

PERIGO

Perigo de choque elétrico. Ter atenção à alimentação da corrente e à proteção fusível. Utilizar o carregador unicamente em locais secos e suficientemente ventilados.

Aviso: O tempo de carga de uma bateria acumuladora é de aprox. 12 horas.

▲ Perigo

Perigo de lesões! Observar as prescrições de segurança para o manuseamento de baterias. Observar as instruções de uso do fabricante do carregador.

Atenção: As baterias só podem ser carregadas à temperatura ambiente!

Aviso: O aparelho está equipado com baterias que não requerem qualquer manutenção.

→ Abrir a cobertura do aparelho. → Inserir a ficha de rede do carregador na tomada de corrente.

Aviso: O carregador é regulado eletronicamente e termina automaticamente o processo de carregamento. Todas as funções do aparelho serão interrompidas automaticamente durante o processo de carregamento.

1 Indicação do estado da bateria

A indicação do estado da bateria mostra o progresso do processo de carregamento, se a ficha de rede estiver inserida:

As baterias está a carre-gar	pisca a verde
As baterias está carre-gadas	acedo a verde
Avaria no carregador aces	a verme-lho
Oerro n daanela de er-ros está presente	pisca a verme-lho n vezes com pausa

Tabela de erros:

1 A bateria não está conectada

2 Polaridade da bateria invertida

3 Bateria Completely descarregada

4 Problema com a curva caraterística de carregamento

5	Fonte de alimentação demasiado quando
6	Erro de hardware
7	Erro de comunização (modo de alimentação eletrica)

Para garantir uma vida útil longa da bateria, esta deve ser sempre totalmente carregada.

Depois do carregamento

KM 75/40 W Bp Pack: Retirar o cabo de rede. Enrolar o cabo de rede em torno do suporte do carregador. Fechar a tampa do aparelho.

KM 75/40 W Bp

→ Desligar o carregador e separá-lo da rede. → Retirar o cabo do carregador do aparelho. → Fechar a tampa do aparelho.

Desmontar a bateria

→ Abrir a tampa do aparelho. → Desconectar o borne de polo no polo negativo (-). → Desaparafusar o cabo de ligação das baterias. → Desconectar o borne de polo no polo positivo (+). Soltar a cinta. → Retirar a bateria. → Eliminar a bateria gasta de acordo com a legislação em vigor.

Colocação em funcionamento

Instruções gerais

△PERIGO

Perigo de lesões! Desligar o aparelho antes de retirar o coletor do lixo varrido.

Aviso: Colocação em estrutura apenas com a cobertura do aparelho fechada.

→ Estacionar a vassoura mecânica sobre uma superfície plana. → Desligar o motor. → Ativar o travão de imobilização.

Trabalhos de verificação e de manutenção

→ Verificar o estado de carregamento das baterias. → Verificar as escovas laterais. → Verificar o rolo varredor. → Limpar o filtro de pó. → Esvaziar o recipiente de material varrido.

Aviso: descrição, veja capítulo Conservação e manutenção.

Funcionamento

Perigo

Uma utilização mais prolongada do aparelho pode causar problemas de circulação do sangue nas mãos.

Não é possível determinar, de um modo geral, um limite de tempo para a utilização da boquina, pois depende de vários fatores:

- Predisposição para perturbações circulatórias (frequentemente dedos frios, dedos formigando). - Temperatura ambiente baixa. Usar luvas quentes para proteger as mãos. - Apertando com força inibe-se o fluxo sanguíneo. - Recomenda-se fazer pausas de vez em quando.

Se o aparelho for utilizado regularmente e por muito tempo e se os sintomas ocorrerem frequentemente (por exemplo dedos formigando ou dedos frios), recomendamos que consulte o seu médico a respeito.

Arrancar o aparelho

→ Soltar o travão de imobilização. Colocar o motor em funcionamento. Rodar o interruptor principal para a posição "1".

Aviso: O rolo da vassoura e as vassouras laterais rodam.

Conduzir o aparelho

Marcha para a frente

Aviso: A velocidade de marcha pode ser regulada continuamente para a frente, consoante a posição da alavanca.

Ralenti

→ Soltar a alavanca para a marcha em frente. O aparelho para.

Passar por cima de obstáculos fixos até 30 mm de altura:

Elevar a tampa de sujidade grossa. Passar, em marcha para a frente, devagar e com cuidado por cima de obstáculos.

Passar por cima de obstáculos fixos com altura superior a 30 mm

Para passar por cima de obstáculos maiores, é necessária uma rampa apropriada.

Operação de varrer

Perigo

Perigo de lesões! Enquanto a aba de sujeira grossa estiver aberta, existe o risco de o rolo-escova lançar pedras ou cascalho para fora. Tenha cuidado para que nenhuma pessoa, animal ou objeto seja exposto a perigos.

CUIDADO

Não varrer fitas de empacotar, arames ou objetos semelhantes, para evitar danos ao sistema mecânico da máquina.

Aviso: para encontrar ótimos resultados de limpeza, deve-se andar a uma velocidade adequada às condições da superfície a ser limpa.

Varrer com a aba de sujeira grossa elevada

Aviso: para varrer partículas maiores com uma altura até 50 mm, tal como caixas de cigarros, levantar brevemente a aba de sujeira grossa.

Levantar a aba de sujeira grossa:

Puxar a alavanca para abrir a aba (tampa) de sujeira grossa. Baixar a aba (tampa) de sujeira grossa: soltar a alavanca para abrir a aba (tampa) de sujeira grossa.

Aviso: um resultado ótimo de limpeza só se consegue com a tampa de sujeira grossa completamente baixada.

Varrer com as escovas laterais

Ajustar a alavanca na posição frontal para descer a vassoura lateral. A vassoura lateral é baixada.

Varrer chão seco

Aviso: esvaziar em intervalos regulares o coletor de lixo durante o período de operação.

Varrer chão úmido ou molhado

→ Abrir a tampa úmida/seca.

Aviso: desta forma o filtro é protegido contra umidade.

Indicador da bateria

A indicação da bateria mostra, durante o funcionamento, o estado de carga das baterias:

cheia brilha verde
30% capacidade resi-dual	brilha amarelo
10% capacidade resi-dual	pisca em verme-lho
Proteção contra descarga profunda, apare-lho desliga	brilha vermelho

O indicador de avarias acende se existe uma avaria no aparelho:

Avaria do commando do motor

pisca a vermelho

Limpar o filtro depois

Mover o manípulo da limpeza de filtros várias vezes para dentro e para fora.

Esvaziar o recipiente de material varrido

△PERIGO

Perigo de lesões! Desligar o aparelho antes de retirar o coletor do lixo varrido.

Aviso: Não danificar a régua de vedação durante o esvaziamento do coletor de lixo.

Aviso: A entrega máxima adicional do coletor de lixo é de 40 kg.

→ Limpar o filtro de pó. Puxar o arco de fecho do coletor de lixo para cima. → Extrair o coletor de lixo varrido. → Esvaziar o recipiente de material varrido. → Voltar a introduzir o coletor de lixo. Puxar o arco de fecho do coletor de lixo para baixo.

Desligar o aparelho

Desligar o motor. Rodar o interruptor principal para a posição "0".

→ Levantar as vassouras laterais. → Ativar o travão de imobilização. Rodar a chave do interruptor principal além do ponto "0" e retirá-la.

Transporte

△PERIGO

Perigo de ferimentos e de danos! Ter atenção ao peso do aparelho durante o transporte.

→ Desligar o motor. Rodar a chave do interruptor principal além do ponto "0" e retirá-la. → Ativar o travão de imobilização. → Travar as rodas do aparelho com calços. → Segurar o aparelho com correias tensoras ou cabos. → Durante o transporte em veículos, proteger o aparelho contra deslizes e tombamentos, de acordo com as diretivas em vigor.

1 Área de fixação via alavanca de avanço 2 Área de fixação por baixo da tampa do aparelho

Aviso: Observar as marcações para as zonas de fixação no chassis (símbolos de corrente).

Aviso: Não usar os cabos de tração ou Bowden.

Armazenamento

PERIGO

Perigo de ferimentos e de danos! Ter atenção ao peso do aparelho durante o armazenamento.

Desativação da máquina

Se a vassoura mecânica não for utilizada por muito tempo, observar os seguintes itens:

→ Estacionar a vassoura mecânica sobre uma superfície plana. → Desligar o motor, rodar a chave do interruptor principal até o ponto "0" e retirar. → Ativar o travamento de imobilização. → Travar a vassoura mecânica de forma que não se possa deslocar. Elevar o rolo varredor. Para tal, encaixar as duas alavancas de ajuste no furo superior. → Levantar as vassouras laterais. → Limpar a vassoura mecânica por dentro e por fora. → Estacionar o aparelho num lugar protegido e seco. → Desligar os bornes das baterias. → Carregar as baterias e, em intervalo de aprox. 2 meses, recarregá-las.

Conservação e manutenção

Instruções gerais

• As reparações só podem ser executadas pelas oficinas de assistência técnica autorizadas ou por técnicos especializados nesta área, que estejam devidamente familiarizados com as principais normas de segurança.
• Os aparelhos que podem ser alterados no local para utilização industrial estão sujeitos a uma inspeção de segurança segundo a Norma VDE 0701.

Limpeza

CUIDADO

Perigo de danos! A limpeza do aparelho não pode ser executada com uma mangueira ou com um jato de água de alta pressão (perigo de curto-circuitos ou de outros danos).

ADVERTÊNCIA

Antes dos trabalhos de limpeza, retirar a ficha do carregador da tomada.

Antes dos trabalhos de limpeza, desligar o polo positivo da bateria.

Limpeza interior do aparelho

▲ Perigo

Perigo de lesões! Utilizar máscara de proteção contra poeiras e óculos de proteção.

→ Abrir a tampa do aparelho. → Limpar o aparelho com um pano. → Soprar o aparelho com ar comprimido. → Fechar a tampa do aparelho.

Limpeza exterior do aparelho

→ Limpar o aparelho com um pano molhado com água e detergente suave.

Aviso: não utilize detergentes agressivos.

Intervalos de manutenção

Manutenção efectuada pelo cliente

Manutenção diária:

→ Verifique se o rolo-escova e a escova lateral apresentam desgaste e se há fitas enroladas neles. → Verificar se todos os elementos de comando funcionam. → Controlar o funcionamento de todas as lâmpadas de controlo.

Manutenção semanal:

→ Verificar tensão, desgaste e funcionamento das correias de accionamento. → Verificar a mobilidade dos cabos Bowden e das partes móveis. Verificar o ajuste e o desgaste das réguas de vedação na zona de varredura. Verificar a simetria do rolo da vassoura. → Limpar o filtro de pó.

Aviso: descrição, veja capítulo "Trabalhos de Manutenção".

Aviso: caso a manutenção seja efectuada pelo cliente, todos os trabalhos de assistência técnica e manutenção devem ser efectuados por técnicos qualificados. Se necessário, consulte, a qualquer altura, um revendedor da Karcher.

Manutenção pelo serviço de assistência técnica

Manutenção antes do primeiro mês ou 5 horas de serviço:

Realizar a primeira inspecção

Manutenção a cada 50 horas de serviço. Manutenção a cada 100 horas de serviço ou semestralmente.

Manutenção a cada 300 horas de serviço. Manutenção a cada 500 horas de serviço ou anualmente.

Aviso: para preservar o direito à garantia, todos os trabalhos de assistência técnica e manutenção deverão ser executados, durante o prazo de garantia, pela assistência técnica autorizada da Kärcher e de acordo com o livro de manutenção.

Trabalhos de manutenção

Preparação:

→ Estacionar a varredoura mecânica sobre uma superfície plana. Rodar a chave do interruptor principal além do ponto "0" e retirá-la. → Ativar o travão de imobilização.

Indicações gerais de segurança

PERIGO

Perigo de lesões!

O motor precisa de funcionar por inércia por aprox. 3 - 4 segundos após a sua paragem. Mantenha-se afastado da zona de trabalho durante esse período.

ATENÇÃO

Antes de todos os trabalhos de manutenção e de reparação, deixar arrefecer suficientemente o aparelho.

Não tocar em peças quentes, como p. ex. o motor de combustão.

ADVERTÊNCIA

Antes dos trabalhos de manutenção, retirar a ficha do carregador da tomada.

Antes dos trabalhos de manutenção, desligar o polo positivo da bateria.

ADVERTÊNCIA

Antes de bascular o aparelho, remover as baterias e o depósito de detritos e rodar a alavanca de avanço para trás. Não colocar o aparelho sobre a alavanca de avanço.

Desligar o aparelho antes de o sujeitar a trabalhos de limpeza ou de manutenção e antes de substituir peças.

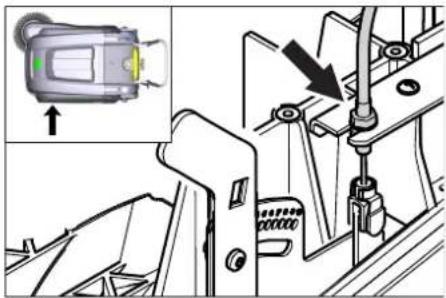

É necessário um ajuste se, ao subir grandes inclinações, a força motora do aparelho for insuficiente.

→ Abrir a tampa do aparelho. Soltar a contra-porca. → Ajustar o parafuso de ajuste. Apertar firmemente a contra-porca.

Verificar o rolo-escova

→ Ativar o travão de imobilização. → Remover o coletor de lixo. Retirar fitas ou fios do rolo-escova.

Substituir o rolo-escova

A substituição é necessária quando, devido ao desgaste das cerdas, o resultado de varredura começa a piorar.

ADVERTÊNCIA

Antes de bascular o aparelho, remover as baterias.

Não colocar o aparelho na alavanca de avanço.

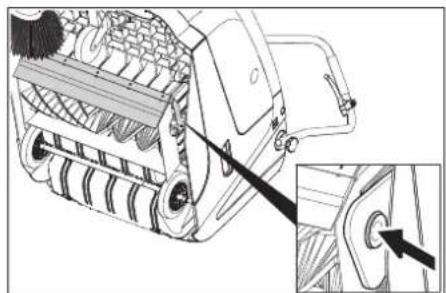

→ Ativar o travão de imobilização. → Retirar o recipiente do material varrido. → Remover as baterias. → Inclinar o aparelho para trás.

→ Levantar a portinhola para lixo de maiores dimensões, pressionar a tampa do mancal e girar o cilindro varredor para a frente. Retirar o rolo-escova. → Posicionar um novo cilindro varredor em cima do pino de acionamento (esquerda).

Encaixar, do lado oposto, a tampa do mancal no furo do balanço do cilindro de varredura.

CUIDADO

Perigo de danos! Ter em atenção que nenhuma cerda fique emperrada no furo do balanço do cilindro de varredura.

Aviso: Após montar o novo rolo-escova é imprescindível ajustar a simetria da vassoura.

Verificar e ajustar a simetria do rolo-escova

→ Levantar a vassoura mecânica na frente e conduzi-la até um piso plano e liso que esteja visivelmente coberto de pó ou cal. → Ativar o travão de imobilização. Deixar o rolo da vassoura rodar durante cerca de 15-30 segundos. Elevar a vassoura mecânica na parte da frente e conduzi-la para o lado.

A simetria da vassoura forma um retângulo uniforme com uma largura entre 30 e 40 mm.

Gama de ajuste (-) 1...10 (+)
Simetria minima da vas-soura	1
Simetria maior da vas-soura	10
Novo cilindro de varredura	1...3

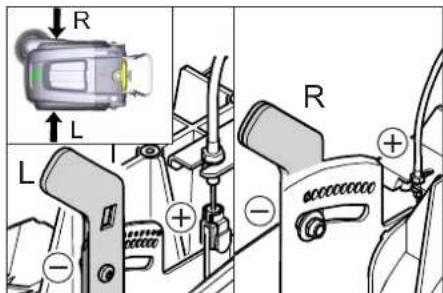

Regular a simetria da vassoura: → Abrir a tampa do aparelho. Ajustar a alavanca de ajuste esquerda e direita e encaixar no mesmo furo.

• Encaixar a alavanca de ajuste no furo mais abaixo (+): a simetria da vassoura torna-se maior
• Encaixar a alavanca de ajuste no furo mais acima (-): a simetria da vassoura torna-se menor → Verificar simetria da vassoura.

Substituir as escovas laterais

A substituição é necessária quando devido ao desgaste das cerdas o resultado de varredura começa a piorar.

Aviso: Antes de bascular o aparelho, retirar o coletor de lixo e girar a alavanca de avanço para a frente. Não guardar o apare-

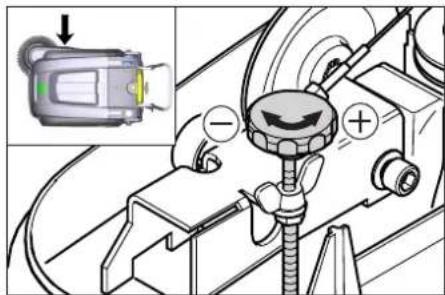

Ajustar a descida da escova lateral

Uma regulação é necessária quando, devido ao desgaste das cerdas da vassoura lateral, o resultado de varredura começa a piorar.

Abrir a tampa do aparelho. Desapertar as porcas de orelhas.

Ajustar o parafuso de ajuste. Apertar a porca de orelhas.

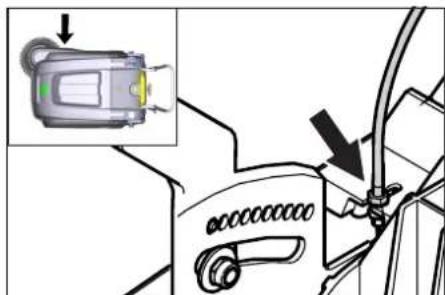

Ajustar a elevação da tampa de sujidade grossa

• Um ajuste é necessário se não for possível elevar suficientemente a cobertura de sujidade grossa.
• Se o desempenho ao varrer piorar, p.ex. através do desgaste dos lábios frontais, o cabo Bowden tem que ser ligeiramente afrouxado.

Abrir a tampa do aparelho. Soltar a contra-porca. Ajustar o parafuso de ajuste. Parafusar firme a contraporca.

Ajustar e substituir as réguas de vedação

Aviso: Antes de bascular o aparelho, retirar o coletor de lixo e girar a alavanca de avanço para a frente. Não guardar o aparelho sobre a alavanca de avanço.

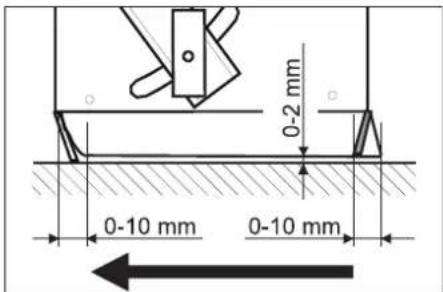

Régua de vedação frontal

Afrouxar a fixação da régua de vedação. Reajustar ou substituir a régua de vedação.

Ajustar a distância da régua de vedação ao piso, de maneira que esta se vire para trás com um movimento de retardamento de 0-10 mm. Endireitar a régua de vedação. Apertar a fixação da régua de vedação. Régua de vedação traseira: Remover o coletor de lixo. Afrouxar a fixação da régua de vedação. Reajustar ou substituir a régua de vedação. Ajustar a distância da régua de vedação ao piso, de maneira que esta se vire para trás com um movimento de retardamento de 0-10 mm. Apertar a fixação da régua de vedação. Réguas de vedação laterais: Afrouxar a fixação da régua de vedação. Reajustar ou substituir a régua de vedação. Introduzir, por baixo, um apoio com uma espessura de 2 mm para ajustar a distância ao piso. Endireitar a régua de vedação. Apertar a fixação da régua de vedação.

Antes de trocar o filtro de pó, esvaziar o recipiente de material varrido. Usar uma máscara de proteção contra poeiras ao trabalhar no sistema de filtros. Observar as prescrições de segurança sobre o manuseamento de poeiras finas.

CUIDADO

Perigo de danos!

Não lavar o filtro do pó. Ativar o travão de imobilização. Limpar o filtro de pó.

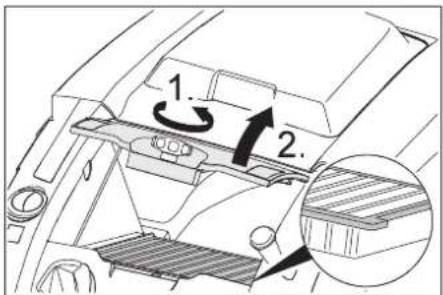

→ Abrir o parafuso de fechamento da tampa do filtro de pó através de revoluções no sentido anti-horário. → Levantar a tampa do filtro de pó. → Trocar o FILTRO de pó. Ter atenção a uma posição de montagem correta do filtro de pó (ver figura). Fechar o parafuso de fechamento até ao batente.

CUIDADO

Se o parafuso de fechamento não for fechado até ao batente, as consequências podem ser danos no equipamento.

Aviso: tomar cuidado para não danificar as lamelas durante a montagem do novo filtro.

Substituir fusível/relé

KM 75/40 W Bp

1 Fusível F1 (50 A)

2 Fusível F2 (2 A)

3 Relé

4 Conector do carregador da bateria

→ Abrir a cobertura do aparelho. → Substituir o fusível ou relé com defeito. KM 75/40 W Bp Pack

O fusível está localizado no borne do polo da bateria.

Acessórios

Vassoura lateral mole 6.905-626.0
Para pô fino em superfícies interiores, resistente à humidade.
Rolo de varredor macio 6.906-886.0
Com cerdas naturais: especialmente adequadas para varrer pô fina em pisos lisos interiores.Não são à prova de humidade nem apro-priadas para superfícies abrasivas!
Rolo varredor duro 6.906-885.0
Para varrer sujidade de dificil remoção no exterior, à prova de humidade.
Cilindro varredor, antis-tático	6.906-950.0
Para superficies de cargo estática como, por exemplo, tapetes ou relva artificial
Unidade de varredura para tapete	2.641-571.0
Inclui: filtró de fios, rolo de vassoura antis-tático, rolo dirigível de 3 vias

Declaração UE de conformidade

Declaramos que a boa a seguir designada corresponde às exigências de segurança e de saúde BSPs estabelecidas nas Diretivas UE por quando concerne à sua conceção e ao tipo de construção assim como na versão lançada no mercado. Se houver qualquer modificação na boa, sem o meu consentimento prévio, a presente declaração perderá a validade.

Produto: Vassoura-aspiradora mecânica

Tipo: 1.049-xxx

Diretivas da UE aplicáveis

Os signatários atuam em nome e por procuração do Conselho de Administração.

H.Jenner

Ajuda em caso de avarias
Avaria Eliminação da avaria
O aparecido não entra em funca-mentation	O interruptor de contacto da cobertura desligou o aparecido. Fechar a cobertura do aparecido
	Carregar as baterias
	Verificar o fusível contra sobrecargas
	Avisar a Assistência Técnica Kärcher
O motor travaçalha, mas o aparecido não arrancá	Ajustar o cabo Bowden do aconteamento de translado
	Verificar a correia trapezoidal
	Avisar a Assistência Técnica Kärcher
O aparecido para ao subir uma inclinação	Circular em percursos com pouca inclinação
	Verificar o fusível contra sobrecargas
	Ajustar o cabo Bowden do aconteamento de translado
	Verificar a correia trapezoidal
	Avisar a Assistência Técnica Kärcher
Rolo varredor pára, indicação de avaria brilha a vermelho	Ajustar o interruptor principal em "OFF", verificar o rolo relativamente a objectos encravados. Circ-ular eventualmente por uma inclinação mais reduzida. Ligar novamente o interruptor principal. Após quatro repetições desteprocesso, o comando inicia uma pausa forçada de 2 minutos para fins de refrigeração. Durante thispero não é possivel ligar o aparecido.
O aparecido não varre correto-mente	Verificar o rolo-escova e as escovas laterais a respeito de desgaste; caso necessário, substituir.
	Controlar o Functionamento da flap de sujidade grossa.
	Afrouxar o cabo Bowden da tampa da sufídade grossa (parafuso de ajuste)
	Verificar a tensão e função das correias e, caso necessário, mudar
	Regular a simetria da vassoura
	Substituir o rolo varredor
	Avisar a Assistência Técnica Kärcher
O aparecido levanta para Controlar ofunctionamento	unicionamento da flap de sujidade grossa.
	Afrouxar o cabo Bowden da tampa da sufídade grossa (parafuso de ajuste)
	Verificar o filtró de poeira, limpar ou substituir Não lavar o filtró do pá.
	Esvaziar o recipiente de material varrido
	Substituir os perfis de pedação no colector de lixo varrido
	Verificar o vedante no filtró do pá
	Verificar as reguas de pedação quando a desgaste; se necessária, ajustar ou substituir
Zonas marginais são mal varidas	Reajurar o rebaixamento da vassoura lateral
	Substituir a escova lateral
	Baixar a vassoura lateral
	Verificar a correia de aconteamento da vassoura lateral
	Avisar a Assistência Técnica Kärcher
A elevação da vassoura lateral não funciona	Controlar o cabo Bowden da elevação da vassoura lateral
	Avisar a Assistência Técnica Kärcher
Novo cilindro de varredura raspa no collector de lixo	Corrigir o ajuste da simetria da vassoura, encaixando para isto as两大 alavancas de ajuste no res-pectivo furo mais acima (1...3)

Dados Técnicos

		KM 75/40 W Bp KM 75/40 W Bp Pack
Dados do aparelho
Comprimento x Largura x Altura (alavanca de avanço aberta) mm 1430 x 750 x 1190 1430 x 750 x 1190
Comprimento x Largura x Altura (alavanca de avanço fechada) mm 1160 x 750 x 930 1160 x 750 x 930
Peso (sem baterias) kg 79 79
Peso (com baterias) kg 125 125
Peso total admissivel kg 205 205
Velocidade de marcha e de varredura km/h 4,5 4,5
Capacidade de subida (máx.)	%	12 12
Diâmetro do rolo-escova	mm 265 265
Diâmetro das escobvas laterais	mm 410 410
Rendimento máx.por superficie	m3/h	3400	3400
Largura de trabalho sem escobvas laterais	mm 550 550
Largura de trabalho com escobvas laterais	mm 750 750
Volume do collector de lixo	I	40 40
Tipo de proteção àprove de água de gotejamento	--	IPX 3	IPX 3
Motor
Tipo	--	Motor de relutância permanente a corrente continua Sentido de rotação à direita
Tensão	V	24 24
Corrente nominal	A	22 22
Potência nominal	W	400 400
Número de rotações	1/min	2750	2750
Tipo de proteção	--	IP 20	IP 20
Bateria
Tipo	--	--	2x 12 V GiV
Capacidade	Ah	--	60 (5h)
Peso	kg --	23
Duração do carregamento quando a bateria está Completely descar-regada.	h	--	12
Duração de functimento antes carregar vásias vezes	h	--	ca. 1,5-2
Carregador
Tensão da rede	V~	--	230
Tensão de salda	V	--	24
Corrente de cargo	A	--	10
Frequência de rede	Hz	--	50/60
Proteção eletrica
Central	A	50 50
Fusível do commando	A	2	--
Proteção de descarga profunda	--	via relé	via relé
Carregador		---	T4A / 250 V AC
Sistema de filtragem e de aspiração
Superficialidade do filtrado do poeira boa	m2	1,8 1,8
Categoria de utilização do filtrato para os pós que não noscivos à saúde	--	L	L
Baixa pressão nominal dosystema de aspiração	mbar	5	5
Corrente volumétrica nominal do systema de aspiração	I/s 45 45
Condições ambientais
Temperatura de service	°C	-5 até +40	-5 até +40
Temperatura de carregamento		---	Temperatura ambiente
Humidade do ar, sem formar condensação	%	0 - 90	0 - 90
Valores obtidos segudo EN 60335-2-72
Nível de pressão acústica LpA	dB(A)	71 71
Insegurânca KpA	dB(A)	3	3
Nível de potência acústica LwA + Insegurânca KwA	dB(A)	88 88
Insegurânca KwA		2	2
Valor de vibração maior/braço	m/s2	3,7 3,7
Insegurânca K	m/s2	0,2 0,2

O fabricante reserva-se o direito de proceder a quaisquer alterações técnicas.

Proteção contra gotas de água IPX3 IPX3

Motor

Verificação da escova de sucção
