GEBRUIKSAANWIJZING KM 7540 W Bp Pack Kärcher

Lees voor het eerste gebruik van uw apparaat deze originele gebruiksaanwijzing, ga navenant te werk en bewaar hem voor later gebruik of voor een latere eigenaar.

Reglementair gebruik . . . . . . NL 1

Functie. NL 1

Algemene aanwijzingen. . . . . NL 1

Veiligheidsinstructies..NL2

Elementen voor de bediening en

de functies . NL 3

Voor de inbedrijfstelling. NL 4

Inbedrijfstelling. NL 5

Werking .NL 5

Stillegging. NL 6

Onderhoud. NL 6

Toebehoren NL 8

EU-conformiteitsverklaring . . . NL 9

Hulp bij storingen. 10

Gebruik dit apparaat uitsluitend volgens de gegevens in deze gebruiksaanwijzing.

• Deze veegmachine is bestemd voor het vegen van verruilde oppervlakken binnen en buiten.
  -Het apparaat is bestemd voor commercieel gebruik in hotels, scholen, ziekenhuizen, fabrieken, winkels, Kantoren en voor verhuur.
• Het apparaat met de werkinstallations要去 voor gebruik gecontroleerd worden op deugdelijkheid en bedrijsveiligheid. Indien zich Niet in goede staat verkeren, mag u de apparatuur nicht gebruiken.
• Het apparaat is nicht geschikt voor het opzuigen van gezondheidsschadelijke stoffen.
  -Er mogen aan het apparaat geen wijzigingen worden aangebracht.
• Het apparaat is alleen geschikt voor het/de in de gebruiksaanwijzing genoemde wegdek/ondergrond.
• Er mag alleen gereden worden op de door de ondernemer of diens gemachtigde voor het machinegebruik vrijgeveven oppervlakken.
  Over het algemeen geldt: Licht ontvlambare stoffen uit de buurt van het apparaat houden (explosion-/brandgevaar).

Voorzienbaar verkeerd gebruik

• Nooit explosieve vloeistoffen, brandbare gassen of onverdunde zuren en oplosmidden opvegen/opzuigen! Daartoe behoren benzine, verfverdunner of stookolie die door verwerveling met de zuiglucht explosieve dampen of mengsels konnen vormen, verder aceton, onverdunde zuren en oplosmidden omdat zij op het apparaat gebruikte materialen aantasten.

• Nooit reactieve metaalstoffen (bjv. aluminium, magnesium, zink) opvegen/opzuigen, ze vormen in verbinding met sterk alkalische of zure reinigingsmiddelen explosieve gassen.

• Geen brandbare of glimmende voorwerpen opvegen/opzuiigen.
  -Het verwlijf in de gevarenzone is verboden. Niet gebruiken in ruimtes met ontploffingsgevaar.

Geschkke ondergronden

-Asfalt
-Industriebloer
- Estrik
Beton
Klinkers

Functie

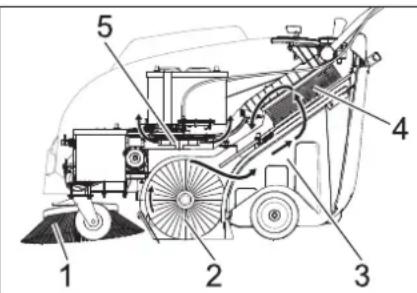

De veegmachine werkt volgens het overslagprincipe.

• De zijbezem (1) reinigt hoeken en kanten van het veegoppervlak en transporteert het vuil in de baan van de keerrol.
• De roterende keerrol (2) transporteert het vuil direct maar het veeggoedreservoir (3).
• Het in de container opgejaagde stof wordt via de stoffilter (4) geschaden en de gefilterde schon lucht worden door het zuigventiel (5) wegbezogen.

Algemene aanwijzingen

Als u bij het uitpakken transportschade constasteert, neem dan contact op met uw distributeur.

• Gebruiksaanwijzing en veiligheidsinstrumenties van de op het apparatusa aangebrachten werkinstallaties lezen en inucht nemen.
• De op het apparataat aangebrachte waarschuwings- en aanwijzingsborden gehen aanwijzingen voor gebruik zonder gevaar.
• Naast de aanwijzingen in de gebruiksaanwijzingen要去en de algemene voiligheidsvoorschriften en voorschriftenter vermijding van ongevallen van de wetgever in acht genomen worden.

Accessoires en reserveonderdelen

△GEVAAR

Om risico's te vermijden, mogen reparations en het verrangen van onderdelen aan het apparaat alleen worden uitgevoerd door een erkende klantendienst.

• Er mogen alleen toebehoren en onder-delen gelebruikt worden, die door de fabrikant zich goedgekeurd. Origineel toebehoren en originele onderdelen staan er borg voor dat het apparaat veilig en storingsvrij gebruikt kan worden.
• Verdere informatatie over reserveonder-delen vindt u op www.kaercher.com bij Service.

Zorg voor het milieu

Het verpakkingsmaterial is herbruikbaar. Deponeer het verpakkingsmaterial Niet bij het huishoudelijk afval, maar bied het aan voor hergebruik.

Onbruikbaar geworden apparaten bevatten waardevolle materialen die geschikt zichn voor hergebruik. Lever de apparaten aanrom in bij een inzamelpunt voor herbruibare materialen. Batterijen, olie en dergelijkstoffen mogen Niet in het milieu belanden.Verwijder overbodig geworden apparatuur daaram via geschikte inzamelpunten.

Aanwijzingen betreffende de inhoudsstoffen (REACH)

Huidige informatatie over de inhoudsstoffen vindt u onder:

In elk land gelden de door once bevoegde verkoopmaatschappij uitgegeven garantie voorwaarden. Eventuele storingen aan de accessoires herstellen wij binnen de garantieperiode kostenloos voor zover een materiaal- of productiefout de orzak is. Voor garantieaanspraken wentt u zich met uw aankoopbewijs tot uw handelaar of de dichtstbijzijnde, bevoegde klantendienst.

Symbolen in de gebruiksaanwijzing

△GEVAAR

Voor een onmiddelijk dreigend gevaar dat leidt tot ernstige en zichs dodelijk jichamelijke letsels.

WAARSCHUWING

Voor een möglichs gevaarlijke situatie die zou kuren leiden tot ernstige en zichs dodelijke lichamelijkke letsels.

VOORZICHTIG

Voor een möglichs gevaarlijke situatie die kan leiden tot lichte lichamelijkke letsels of materiele schade.

Symbolen op het apparaat

	Geen brandende of gloeien- de voorwerpen opvegen zo- als bijvoorbeeld sigaretten, lucifers e.d.
	Knel- en schuurgevaar aan riemen,+zijbezem,reservoir, duwbeugel.

Gevaar voor verbranding Vermijd contact met deze oppervlakken tijdens het gebruik en in verhitte toestand.

Veiligheidsinstructies

Veiligheidsinstructies voor de bediening

-Het apparaat met de werkinstallations要去 voor gebruik gecontroleerd worden op deugdelijkheid en bedrijsveiligheid.Indien zij Niet in goede staat verkeren, mag u de apparatuur nicht gebruiken.
Bij gebruik van het apparaat in gevaar- lijke omgevingen (bijvoorbeeld tankstations) moeten de overeenkomstige veiligheidsvoorschriften in acheit genomen worden. Niet gebruiken in ruimtes met ontploffingsgevaar.
- Degene die het apparaat bedient dient het te gebruiken volgens de voorschriften. Deze dient rekening te honden met deplaatselijke omstandigheden en bij het werken met het apparaat te letten op derden, special op kinderen.
Voor de aanvang van de werkzaamheden要去 bediener zich ervan vergewissen dat alle veiligheidsinrichtingen volgens de voorschriften zijn aangebracht en functioneren.
- De bediener van het apparaat is verantwoordelijk voor ongevallen met andere personen of hun eigendom.
-Erop letten dat de bediener nauw aan sluitende kledij draagt. Stevig schoeisel dragen en losse kledij vermijden.
Voor het starten de onmiddelijkke omgeving van het apparatusat controeren (bv. kinderen). Letten op voldoende zichtaarheid!
- Om onbevoegt gebruik van het apparaat te voorkomen, dient men de contactseutel te verwijdersen.
-Het apparaat dient bij het verlaten te worden geborgd gegen onbedoelde bewegingen.
-Het apparaat mag alleen door personen worden gebruikt die voor de omgang ermee zich opgeleid of hun vaardigheden in het bedieren hebben aangetoond en uitdrukkelijk de opdracht hebben gekregen voor het gebruik.
- Dit apparaat mag nicht worden gebruikt door Personen (inclusief kinderen) met een lichamelijke, sensorische, verstandelijkde of mentale beperking of een gebrek aan ervaring en kennis.
- Over kinderen dient toezicht te worden gehonden, om te waarborgen dat zeniet met het apparaat spelen.

Veiligheidsinstrumentes voor de rijmodus

△Gevaar

Verwondingsgevaar!

Kantelgevaar bij de sterke hellingen.

Er mogen enkel hellingen en dalingen in rijrichting tot 12% bereden worden.

Kantelgevaar bij onstabiele ondergrond.

-Het apparaat uitsluitend op bevestigde ondergrond bewegen.

Kantelgevaar bij de zijwaartse hellingen.

Dwars op de rijrichting alleen hellingen tot maximaal 12% nemen.

De rijnselheid moet aan de omstandigheden van dat moment aangepast worden.

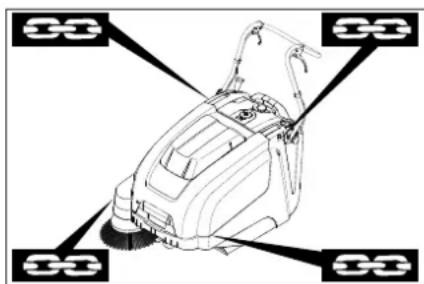

Veiligheidsinstructies over het transport van het apparatus

• Neem bij het transport het gewicht van het apparaat inRCT.
• Klem voor het transport van het apparat de batterij af en zet het apparaat veilig vast.

Veiligheidsinstructures voor batterijgedreven apparaten

Instructie: Alleen als u de door Karcher aanbevolen batterijen en oplaadapparaten gebruikt, kurz u garantie inroepen.

• De gebruiksinstructies van de fabrikant van de batterij en van het oplaadapparaat要去en in elk geval nageleefd worden. Neem de aanbevelingen van de wetgever betreffende de omgang met batterijen in acht.
  -Batterijen nooit in ontladen toestand laten staan, maar zo snel möglichk op-nieuw opladen.
• Ter voorkoming van lekstroom de batterijen steeds proper en droog houden. Beschermen gegen verontreiniging bijvoorbeeld door metaalstof.
• Geen werktuig e.d. op de batterij leggen. Gevaar van kortsluiting en explosie.
• Gebruik als je 2 batterijen van hetzelfdete type!
  In geen geval in de omgeving van een batterij of in een batterijlaadruimte werkken met open vlammen, vonden vormen of roken. Explosiegevaar.
• Gebruik enkel batterijen met poolafdekking. Vervang de poolafdekking in geval van verlies.
  Hete onderdelen, zoals de aandrijfmotor, Niet aanraken (gevaar voor brandwonden).
• Wees voorzichtig bij het hanteren van batterijzuur. Volg de betreffende verilgheidsvoorschriften op!
• Verbruike batterijen moeten volgens de Europese richtlijn 91/ 157 EWG op milieuvriendelijkije wijze verwijderd worden.

Veiligheidsinstructies over. verzorging en onderhoud

Voor reinigings- en onderhoudswerkzaamheden van het apparaat, het verwangen van onderdelen of het ombuwen voor een andere functie要去 het apparaatuitgeschakeld en de contactsleutel verwijderd worden.
-Bij werkzaamheden aan de elektrische installmentie moet de batterij afgeklemd worden.
-Het schoonmaken van het apparaat mag Niet met een waterslang of hoge- drukstraal gebeuren (gevaar van kortsluiting of andere schades).
- Reparations mogen uitsluitend door goedgekeurde klantenserviceworkplaatsen of door vaklui voor dit gebied worden uitgevoerd die met de betreffende veiligheidsvoorschriften vertrouwd zich.
- Veiligheidscontrole volgens deplaatselijk geldige voorschriften voor vanplaats veranderlijke, industrieel benutte apparaten opvolgen.
Werkzaamheden aan het apparaat al-tijd met geschikte handschoenen uitvoeren.

Veiligheidsinrichtingen

Apparaatkap

Het apparaat is uitergerust met een contactschakelaar op de kap die de motor uitschakelt zodra de apparaatkap worden geopend.

GEVAAR

Verwondingsgevaar door defecte contactschakelaar van de kap!

Als de motor Niet uitschakelt wanner de apparaatkap worden geopend, dan is de contactschakelaar van de kap defect. Bedien of repareer het apparaat Niet.

Hoofdschakelaar

Draai de hoofdschakelaar in de stand "0/OFF" in gevaarlijke situatuies of om het apparaat sneluit te schakelen.
Zet ter beveiliging gegen onbedoelde in bedrijfstelling de hoofdschakelaar op "0/OFF" en verwijder de sleutel.

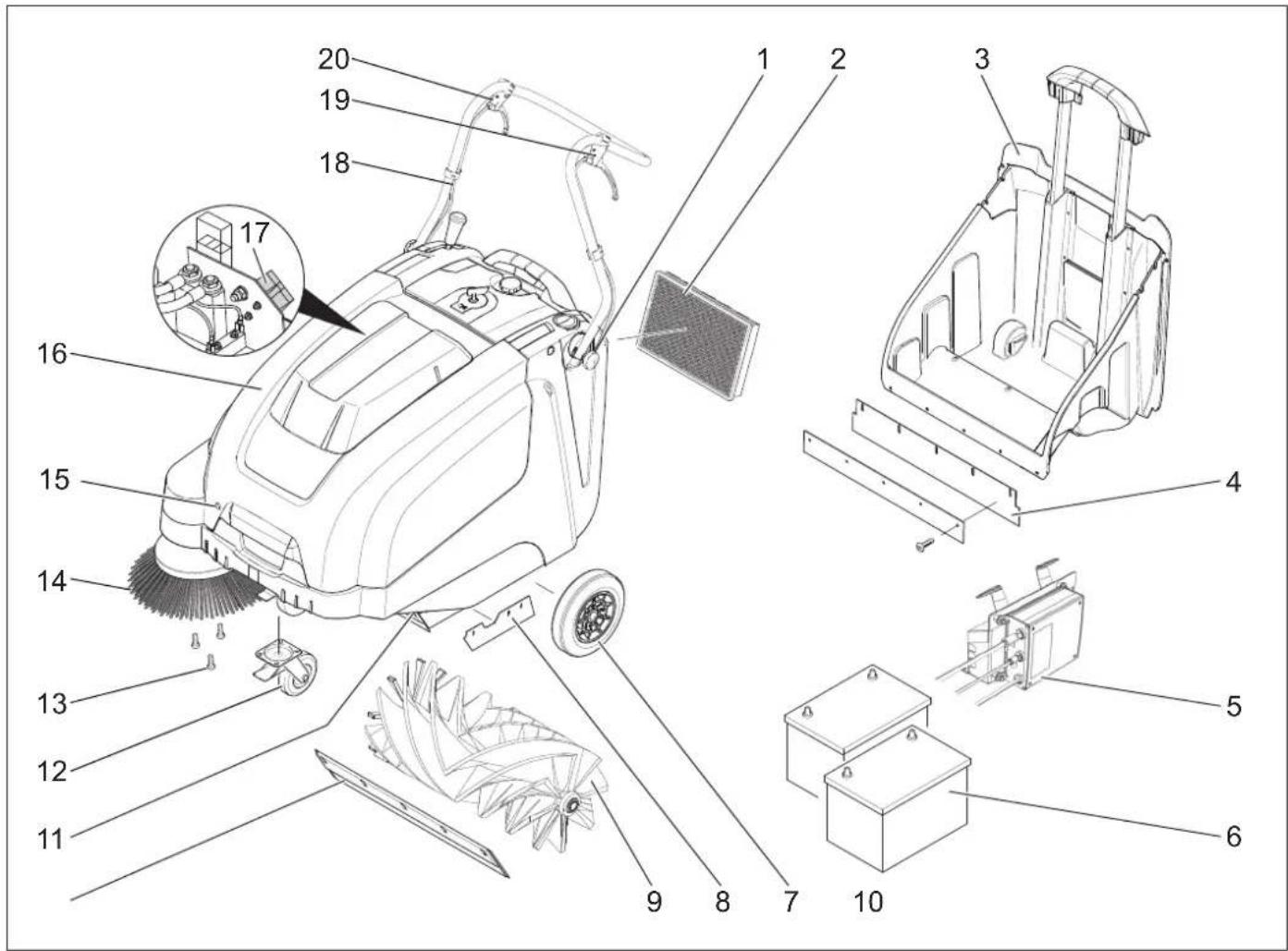

Elementen voor de bediening en de functies

1 Schroef voor de bevestiging van de duwbeugel (2x)
2 Stofffilter
3 Veeggoedcontainer
4 Achterste aufdichtlijst (aan veeggoedreservoir)
5 Oplaadapparaat

(enkel KM 75/40 W Bp Pack)

6 Accu's
(enkel KM 75/40 W Bp Pack)
7 Aandrijfwielen
8 Zijdelingse afldichtlijst
9 Veegrol
10 Voorste afdichtlijst
11 Grofvuilklep
12 Zwenkwiei met parkeerrem
13 Bevestiging van de zijbezem
14 Zijbezem
15 Kapsluiting
16 Apparaatkap
17 Contactstop accu (enkel KM 75/40 W Bp)
18 Duwbeugel
19 Hendel voor Vooruitrijden
20 Hendel voor het neerlaten en optillen van de grof vuilklep

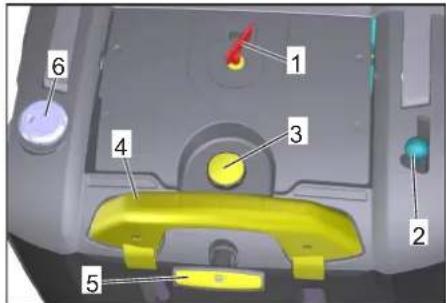

Bedieningsveld

1 Hoofdschakelaar
2 Hendel voor het neerlaten en optillen van de zijbezem
3 Sluitschroef van het deksel van de stoffilter
4 Sluitbeugel van het veeggoedreservoir
5 Filterreiniging voor stofffilter
6 Nat-/droogklep

Hoofdschakelaar

0/OFFMotoruit
1 Motor aan
A Sleutel eruit halen
B Storingsindicatie
C Batterijweergave

Sleutel eruit halen

sleutel van de hoofdschakelaar ove stand _,0^ draaien en uittrekken.

Apparaatkapopen

Tip

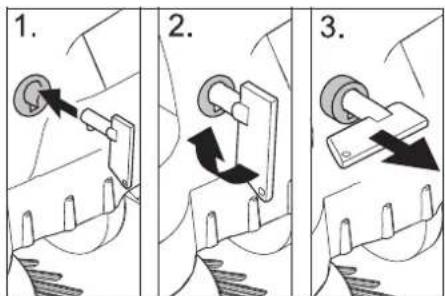

De apparaatkap worden met de sleutel van de hoofdschakelaar ontgrendeld.

Sleutel van de hoofdschakelaar in de kapafsluiting steken en 90^ in de richting van de wijzers van de klok draaien.
Kapafsluiting met de sleutel eruit trekken.

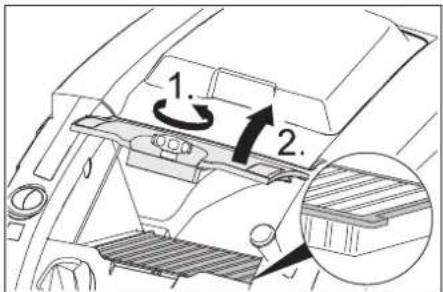

Apparaatkapopenen.

Apparaatkap sluiten

Apparaatkap sluiten, kapsluiting vergrendelt vanzelf.

Voor de inbedrijfstelling

Instructies inzake uitladen

△GEVAAR

Verwondingsgevaar, beschadigingsgevaar!

Gewicht van het apparaat bij het verladen inacht nemen!

Leeggewicht (transportgewicht)
KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg

Toelaatbaar totaalgewicht
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Afladen

Karton verwijderen.
Blokken voor de vergrendeling van de wielen verwijderen en apparaat met de hand van de pallet tilen.
Parkeerrem losmaken.

Duwbeugel monteren

→ Schroeven losdraaien.
Duwbeugel maar boven brengen.
→ Schroeven aandraaien.

Zijbezem monteren

Instructie: Voor het kippen van het apparaat veeggoedreservoir wegemen en duwbeugel hier voren zwenken. Apparaat Niet op de duwbeugelplaatsen.
Zijbezem op meenemer steken en vast-schroeven.

Accu's

Veiligheidsvoorschriften accu's

Let bij de omgang met accu's absolut op de volgende waarschuwingstip:

i	Aanwijzingen voor de accu, in de gebruiksaanwijzing en in de voertuighandleiding opvolgen!

Veiligheidsbril dragen!

Kinderen uit de buurt houden van zuren en accu's!

Explosiegaar!

Vuur, vonken, openlicht en roken verboden!

Gevaar van brandwonden!

Eerste hulp!

Waarschuwingstk!

Verwijdering!

Accu Niet in vuilnisbak gooien!

△Gevaar

Explosiegevaar! Geen materiaal of iets dergelijks op de accu, d.w.z. op de polen enverbindingssstrips van accucellen leggen.

△Gevaar

Gevaar voor verwonding! Wonden nooit in contact met loed lately komen. Na het werk aan accu's altijd de handen reinigen.

△GEVAAR

Brand- en explosiegevaar!

• Roken en open vuur is verboden.
  Ruemtes waar in accu's opgeladen worden, dienen goed geventileerd te zich, maar bij het opladen zeer explosief gas ontstaat.

△Gevaar

Gevaar voor invreten!

-Zuurspetters in het oog of op de huid met veel schoon water uit- resp. afspoelen.
- Daarna direct een dokter raadplegen.
- Verontreinigde kleding met water uittwassen.

Aanbevolen accu's

	Bestel-nr.	Volume Luchtstroom
60 Ah, onder-houdsvrij	6.654-226.0*	1,65**	0,6***

• Apparaat hebft 2 batterijen nodig

** in m3

*** in ^3 /

Maximale batterijafmetingen

Lenghte Breedte Hoogte
267 mm 177 mm 190 mm

Aanbevolen oplaadapparaten

Oplaadapparaat 6.	Bestel-nr.
	654-225.0

Accu's in apparaat plaatsen en aansluten

Tip

Bij de KM 75/40 W Bp Pack waar de batterijen en het oplaadapparaat reeds ingebouwd.

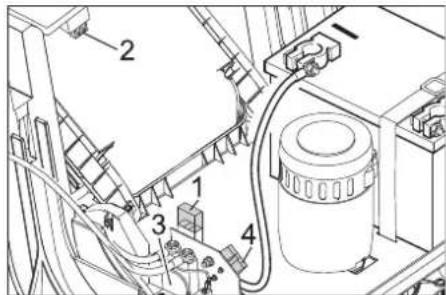

Apparaatkapopen.

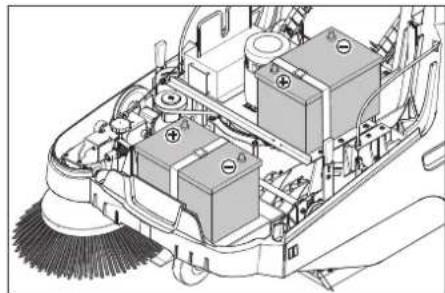

Accu's op de motordrager stellen.
Accu's met de voorhanden zijnde band zekeren.

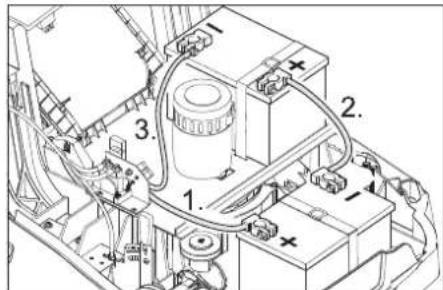

Poolklem (rode kabel) op de pluspool (+) aansluiten.
Verbindingsleiding aan accu's schroeven.
Poolklem op minpool (-) aansluiten.

Instructie: Controleren of de batterijpolen en poolklemmen voldoende door poolbeschermingsvet beschermd worden.

Gebruik enkel batterijen met poolafdekking. Vervang de poolafdekking in geval van verlies.

VOORZICHTIG

Voor inbedrifname van het apparaat accu's opladen.

Accu's opladen

△Gevaar

Verwondingsgevaar! Het oplaadapparaat mag alleen in bedrijf genomen worden als de stroomkabel Niet beschadigd is. Een beschadigde stroomkabel moet onmiddelijk door de fabrikant, de klantendienst of een gekwalificeceerd persoon verrangen worden.

△GEVAAR

Gevaar door elektrische schok. Elektricieteitsnet en bevelliging in acht nemen. Oplaadapparaat alleen in een droge omgeving met voldoende verluchting gebruiken.

Instructie: De oplaadtijd bedraagt bij een lege accu ca. 12 uur.

△Gevaar

Verondingsgevaar! Veiligheidsvoorschriften bij de omgang met batterijen in acht nemen. Gebruiksaanwijzing van de fabrikant van het oplaadapparaat in acht nemen.

Laadproces - KM 75/40 W Bp Pack

Opgelet: batterijen月至megen alleen bij kamertemperatuur worden opgeladen!

Opmerking: Het apparaat is standard voorzien van een onderhoudsvrijde batterij.

Open de apparaatkap.
Stekker van het oplaadapparaat in stopcontact steken.

Opmerking: Het oplaadapparaat is elektronisch geregeld en beeindigt het laadproces zelfstandig. Alle functies van het apparaat wordenijdens het laadproces automatisch onderbroken.

1 Weergave batterijstatus

De batterijweergave geeft bij een aangesloten stekker het verloop van het laadproces wee:

Accu's worden opgeladen	knippert groen
Accu's� opgeladen brandt groen
Storing in het oplaadap-paraat	brandt rood
Fout n UIT foutabel doet zich voor	knippert n keer rood met pauze

Foutentabel:

1 Accu	niet aangesloten
2 De polariteit van de batterij is om-gekeerd
3 Accu	volledig ontladen
4 Probleem met laadkarakteristiek
5 Voedingsseenheid te heet
6 Hardwarefout
7 Comunicatiefout (voedingsmodus)

Om te zorgen voor een lange levensduur van de batterij moet deze algid volledig worden opgeladen.

Laadproces - KM 75/40 W Bp

Apparaatkapopen.
Laadkabel van oplaadapparaat in de laadbus van de veegmachine steken
Stroomstekker van het oplaadapparaat insteken en oplaadapparaat inschaken.

Na het laadproces

KM 75/40 W Bp Pack
Netkabel uit de wandcontactdoos halen.
Stroomkabel rond de kabelhouser van het oplaadapparaat wikkelen.
Apparaatkap sluiten.

KM 75/40 W Bp

Oplaadapparaat uitschakelen en van het stroomnet scheiden.
Laadkabel van het apparatus trekken.
Apparaatkap sluiten.

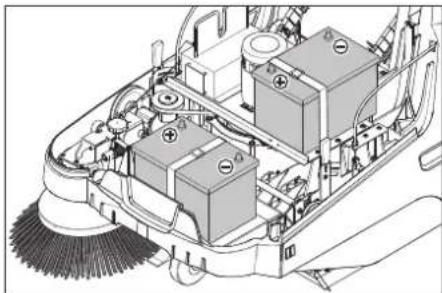

Batterij demonteren

Apparaatkapopen.
Poolklem op minpool (-) akklemmen.
Verbindingsleiding van de batterijen schroeven.
Poolklem op pluspool (+) afklemmen.
Tape losmaken.
Batterij eruit nemen.
Verbriktebatterij conform de geldende bepaleingen verwijden.

Inbedrijfstelling

Algemene aanwijzingen

△GEVAAR

Verwondingsgevaar! Apparaat uitschakelen vooraleer het veeggoedreservoir weggenomen worden

Instructie: Inbedrijfstelling alleen met gesloten apparaatkap.

Veegmachine op een egaal oppervlak neerzetten.
Motor uitzetten.
Parkeerrem vastzetten.

Controle- en onderhoudswerkzaamheden

Laadtoestand van de accu's controle- ren.
Zijbezems controlleren.
Keerrol controeren.
Stofffilter reinigen.
Veeggoedcontainer legen.

Instructie: Beschrijving zie hoofdstuk Reparations en onderhoud.

Werking

△Gevaar

Langere gebruiksduur van het apparaat kan door de vibraties leiden tot doorbloeddingstoornissen in de handen.

Een algemeen geldende duur voor het gebruik kan Niet vastgelegd worden aangezien die afhangt van verschillende factoren:

• persoonlijke neiging tot slechte doorbloeding (vaak koude vingers, kriebellen van de vingers).
  Lage omgevingstemperatuur. Warme handschoenen dragen ter bescherming van de handen.

• Stevig vasthouden hindert de doorbloedding.

• Ononderbroken werking is slechter dan een werkung met pauzen.

Bij een regelmatig, langdurig gebruik van het apparaat en bij herhaaldelijk optreden van die symptomen (bijvoorbeeld kriebelen van de vingers, koude vingers) bevelen wij een medisch onderzoek aan.

Apparaat starten

Parkeerrem losmaken.

Motor starten.

Hoofdschakelaar in stand '1' draaien.

Instructie: Keerrol en zijbezem draaien.

Apparaat verrijden

Vooruit rijden

Hendel voor Vooruitrijden aantrekken. Instructie: De rijnsnelheid kan - afhankelijk van de stand van de hendel - voor vooruit rijden traploos geregold worden.

Leegloop

Hendel voor Vooruitrijden loslaten. Ap-paraat blijft staan.

Over hindernissen heen rijden

Over vaststaande hinderissen tot 30mm heen rijden:

Grof vuilklep optillen.
Langzaam en voorzichtig in voorwaartse richting overheen rijden.

Over vaststaande hindernissen boven 30 mm heb denrjden:

Er mag alleen over hindernissen heergereden worden met een geschikte oprijdrempel.

Veegbedrijf

△Gevaar

Gevaar voor verwonding! Bij geopende grofvuilklep kan de veegwals stenen of split waar vorenwegslingeren. Erop letten, dat geen mensen, dieren of voorwerpen in geevaar gebracht worden.

VOORZICTIG

Geen pakbanden, draden of soortgelijk materiaaal opvegen; dit kan leiden tot een beschadiging van het veegmechanisme.

Instructie: Om een optimaal reinigingsresultaat te krijgen,要去 de rijnselheid aan de omstandigheden aangepast worden.

Vegen met opgeheven grofvuilklep

Instructie: Voor het opvegen van grotere deelttjes tot een hoogte van 50~mm bv. sigarettenpakjes, moet de grofvuilklep kort opgeheven worden.

Grofvuilklep opheffen:

Hendel voor het optillen van de gro vuilklep aantrekken.
Grof vuilklep neerlaten:
Hendel voor het optillen van de gro vuiiklep loslaten.

Instructie:Alleen bij volledig naar beneden gelaten grofvuilklep ist een optimaaleinrigingsresultaat te bereiken.

Vegen met zichbezems

Hendel voor het neerlaten van de zio-bezem maar voren stellen. ZijbezemGaat maar beneden.

Droge bodem vegen

Instructie: Tijdens het gebruik moet het veeggoedreservoir op gezette tianden geledigd worden.

Instructie: Tijdens het gebruik moet de stofffilter op gezette tienden gereinigd worden.

Nat-/droogklepsuiten.

Vochtige of natte bodem vegen

Nat-/droogklep openen.

Instructie: De filter worden zo gegen vochtigheid beschermd.

Batterijweergave

De accuaanduiding geeftijdens de werk- king de laadtoestand van de accu wee:

vol brandt groen
30% restcapaciteit brandt geel
10% restcapaciteit knippert rood
Bescherming wegen volledige ontlading, apparaat schakeltuit	brandt rood

Storingsindicatie

De storingsindicatie geeft aan of het appar-. raat een storing vertoont:

Storing in motorbestu-ring

knippert rood

Stoffilter reinigen

Greep van de filterreiniging meermaals uittrekken en inschuiven.

Veeggoedcontainer leegmaken

△GEVAAR

Verwondingsgevaar! Apparaat uitschakelen vooraleer het veeggoedreservoir weggenomen worden

Instructie: Bij het leegmaken van het veegoogedreservoir erop letten dat de affdichtlijst Niet beschadigd worden.

Instructie: De max. toegelaten lading van het veeggoedreservoir bedraagt 40kg

Stofffilter reinigen.
Sluitbeugel van het veeggoedreservoinaar boven trekken.
Veeggoedreservoir eruit trekken.

Veeggoedcontainer legen.
Veeggoedreservoir erin schuiven.
→ Sluitbeugel van het veeggoedreservoor aan beneden duwen.

Apparaat uitschakelen

Motor uitzetten.
Hoofdschakelaar in stand '0' draaien.

Zijbezems opheffen.
Parkeerrem vastzetten.
sleutel van de hoofdschakelaar over stand 0^ draaien uittrekken.

Transport

△GEVAAR

Gevaar voor letsels en beschadigingen!
Houd bij het transport rekening met het gewicht van het apparatus.

Motor uitzetten.
sleutel van de hoofdschakelaar over stand 0^ draaien uittrekken.
Parkeerrem vastzetten.
Apparaat aan de wielen met spelën vastzetten.
Apparaat met spankabels of koorden vastzetten.
Bij het transport in voertuigen moet het apparatusat conform de geldige richtlijnen beveiligd worden gegen verschuiven en kantelen.

1 Bevestigingspunten boven duwbeugel
2 Bevestigingspunt onder apparaatkap

Instructie: Markeringen voor bevestigingspunten op het basisframe in de gaten houden (kettingsymbolen).

Instructie: Geen Bowdenkabels of kabellopen knikken.

Opslag

△GEVAAR

Gevaar voor letsel en beschadiging! Het gewicht van het apparaat bij opbergen inRCTn.

Stillegging

Als de veegmachine voor langereijd Niet gebruikt worden, let dan op de volgende punten:

Veegmachine op een egaal oppervlak neerzetten.
Motor uitzetten.
sleutel van de hoofdschakelaar over stand 0^ draaien uittrekken.
Parkeerrem vastzetten.
Veegmachine gegen wegrollen beveiligen.
Veegrol omhoog brengen. Daartoe bei

de instelhendels in het bovenste boor-gat lately vastklikken.

Zijbezems opheffen.
Veegmachine aan de binnen- en buit tenkant reinigen.
Apparaat op een beschutte en droge plaats neerzetten.
Accu's afklemmen.
Accu's laden en ongeveer elke 2 maan den opniew opladen.

Onderhoud

Algemene aanwijzingen

• Reparaties mogen uitsluitend door goedgekeurde klantenserviceworkplaatsen of door vaklui voor dit gebied worden uitgevoerd die met de betreffende veiligheidsvoorschriften vertrouwd zich.
• Mobiel commercieel geexploiteerde apparatuur dient volgens VDE 0701 op veiligheid te worden gecontroleerd.

Reiniging

VOORZICHTIG

Beschadigingsgevaar! De reiniging van het apparaat mag Niet met een waterslang of hopedrukstraal gebeuren (gevaar van kortsluiting of andere schade).

LETOP

Voorinigingswerkzaamheden de stekker van het oplaadapparaat uit het stopcontact trekken.

Voorinigingswerkzaamheden de plus-pool van de batterij losmaken.

Reiniging binnenkant apparatus

△Gevaar

Verwondingsgevaar! Stofmasker en veiligheidsbril dragen.

Apparaatkapopenen.
Apparaat met een doek reinigen.
Apparaat met perslicht uitblazen.
Apparaatkap sluiten.

Reiniging buitenkant apparatus

Apparaat met een vochtige, in een mil zeepsopje gedrenkte doek reinigen.

Instructie: Geen agressieve reinigingsmiddelen gebruiken.

Onderhoudsintervallen

Onderhoud door de klant

Onderhoud dagelijks:

Keerwals en zijborstel controlleren op slijtage en in elkaar gewikkelde banden.
Werking van alle bedieningsonderdeler controlleren.
Functionaliteit van alle controleampjes controleren.

Onderhoud wekelijks:

Spanning, slijtage en functionaliteit van de aandrijfriemen controleren.
Bowdenkabels en bewegende delen op flexibilitit controlleren
Afdichtlijsten in het veegbereik contro leren op instelling en slijtage.
Keerspiegel van de keerrol controlen
Stofffilter reinigen.

Instructie: Beschrijving zie hoofdstuk Onderhoudswerkzaamheden.

Instructie: Alle service- en onderhoudswerken bij onderhoud door de klant, dienen door een gekwalificeerdevakman uitgevoerd te worden. Indien nodig kan alsijd een Karcher-specialist geraadpleegd worden.

Onderhoud door de klantenservice

Onderhoud na de eerste maand of na 5 bedrijfsuren:

Eersteinspectieuitvoeren.

Onderhoud om de 50 bedrijfsuren

Onderhoud alle 100 bedrijfsuren resp. halfjaarliks

Onderhoud alle 300 bedrijfsuren

Onderhoud alle 500 bedrijfsuren resp. jaarlijk

Instructie: Om aanspraken op garantie te behouden,要去en tijdens de garantietijd alle service-en onderhoudswerken door de geauthoriseerde Karcher-klantendienst overeenkomstig het onderhoudsboekje gedaan worden.

Onderhoudswerkzaamheden

Voorbereidig:

Veegmachine op een egaal oppervlak neerzetten.
sleutel van de hoofdschakelaar over stand,0" draaien en uittrekken.
Parkeerrem vastzetten.

Algemene veiligheidsinstructures

△GEVAAR

Verwondingsgevaar!

De motor heeft ca. 3 - 4 seconden naloop nodig na het uitzetten. In dezeijd absolutuit de buurt blijven van het aandrijbereik.

WAARSCHUWING

Voor alle onderhouds- en reparateworkzaamheden apparaat voldoende lately afkoelen.

Hete onderdelen, zoals aandrijfmotor nicht aanraken.

LET OP

Voor onderhoudswerkzaamheden de stekker van het oplaadapparaat uit het stopcontact trekken.

Voor onderhoudswerkzaamheden de plus-pool van de batterij losmaken.

LETOP

Voor het leegtoren van het apparaat de batterijen en het vuilreservoir eruit halen en de duwbeugel waar voren zwenken. Apparaat Niet op de duwbeugel neerzetten.

Voor het reinigen en onderhonden van het apparaat en het verrangen van onderdelen moet het apparaat uitgeschakeld worden.

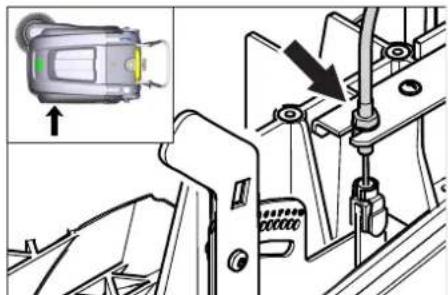

Bowdenkabel van de aandrijving instellen

Een herinstelling is noodzakelijk indien bij ritten op hellingen de trekkracht van het apparaat Niet volstaat.

Apparaatkapopenen.
Contramoer losses.
Instelschroef verstellen.
Contramoer vastschroeven.

Veegrol controlleren

Parkeerrem vastzetten.
Veeggoedreservoir verwijderen.
Banden of snoeren van veegrol verwijderen.

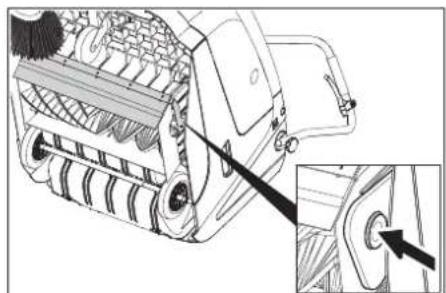

Veegrol verwisselen

Het verwisselen is nodig, als door het verslijten van de borstels het veegresultaat zichbaar minder worden.

LET OP

Voor het leegtoren van het apparaat, moeten de batterijen eruit worden gehald. Apparaat Niet op de duwbeugel neerzetten.

Parkeerrem vastzetten.
Keergoedreservoir wegemen.
Batterijen eruit halen.
Appaatnarrachterenkantelen.

Grofvuilklep optillen, lagerschaal induwen en veegrol maar voren zwenken.
Veegrol uitnemen.
Nieuwe veegrol op de aandrijfpen (links) steken.
Aan de tegenoverligende kant de lagerschaal in het boorgat van de veegrolcoulisse lately vastklikken.

VOORZICHTIG

Beschadigingsgevaar! Erop letten dat geen borstelharen vastgeklemd worden in het boorgat van de veegrolcoulisse.

Instructie: Na het inbouwen van de neue veegrol要去veegspiegel opnieuw ingesteld worden.

Veegspiegel van de veegrol controlleren en instellen

Veegmachine vooraan optillen en op een egale en gladde bodem rijden die duidelijk met stof of krijt bedekt is.
Parkeerrem vastzetten.
Keerrol ca. 15-30 seconden laten draaien.
Veegmachine vooraan optillen en opzij rijden.

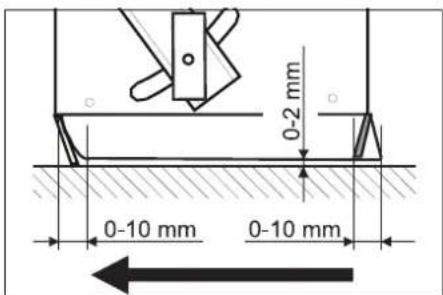

De vom van de veegspiegel vormt een gegelijkmatige rechthoek die:tussen 30-40 mm breed is.

Instelbereik (-) 1...10 (+)
Min. veegspiegel 1
Max. veegspiegel 10
Nieuwe veegrol	1...3

• Instelhendel in diepste boorgat latent vastklikken (+) :veegspiegel wordt gro ter
• Instelhendel in hoogste boorgat lately vastklikken (-): veegspiegel worden kleiner

Veegspiegel controleren.

Zijbezem verwisselen

Het verwisselen is nodig, als door het verslieten van de borstels het veegresultaat zichtaar minder worden.

Instructie: Voor het kippen van het apparat veeggoedreservoir wegnemen en duwbeugel waar voren zwenken. Apparaat Niet op de duwbeugelplaatsen.

3 Schroeven aan de zijkanten van de lijbezem losschroeven.
zijbezem erafnemen.
Nieuwe zichbezem op meenemer steken en vastschroeven.

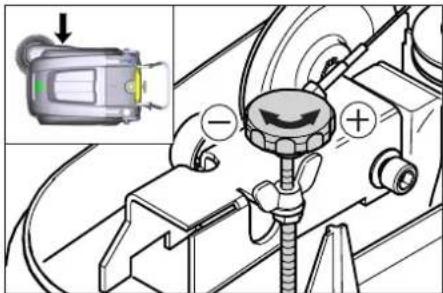

Omlaag brengen zichbezem instellen

Het herinstellen is nodig, als door het verslieten van de borstels het veegresultaat van de zichbezem zichtaar minder worden.

Apparaatkapopen.
Vleugelmoer losses.

Instelschroefverstellen.
Vleugelmoer aanspannen.

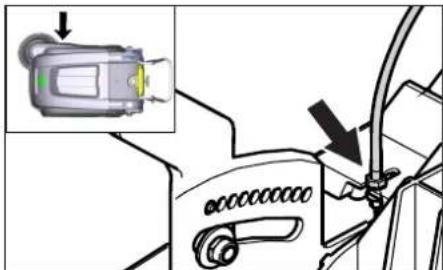

Omhoog brengen van de grof vuilklep instellen

-Het herinstellen is nodig als de grof vuil-klep Niet ver genoeg maar omhoog ge-bracht kan worden.
-Indien het veegresultaat slechter worden, bijvoorbeeld door slijtage van de Voorste lip, moet de bowdenkabel een beetje ontspannen.

Apparaatkapopen.
Contramoer losses.
Instelschroefverstellen.
Contramoer vastschroeven.

Afdichtlijsten instellen en verwisselen

Instructie: Voor het kippen van het apparaat veeggoedreservoir wegemen en duwbeugel hier voren zwenken. Apparaat Niet op de duwbeugelplaatsen.

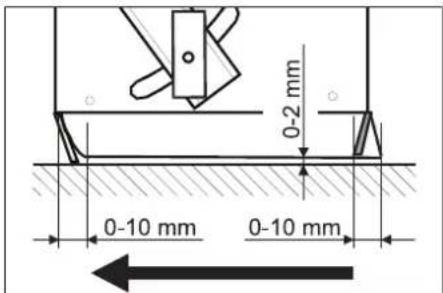

Voorste afdichtlijst

Bevestiging van de afdichtlijst losma-ken.
Afdichtlijst regelen of vervangen.

Bodemafstand van de afdichtlijst zo instellen dat hij met een naloop van 0-10 mm maar achefteren ligt.
Afdichtlijrchten.
Bevestiging van de afdichtlijst aanha- len.

Achterste aufdichtlijst

Veeggoedreservoir verwijdenen.

Bevestiging van de afdichtlijst losma-ken.

Afdichtlijst regelen of vervangen.

Bodemafstand van de affdichtlijst zo instellen dat hij met een naloop van 0-10 mm maar achteren ligt.

Bevestiging van de afdichtlijst aanha- len.

Zijdelingse aufdichtlijsten

Bevestiging van de afdichtlijst losma-ken.

Afdichtlijst regelen of cervangen.

Ondergrund met max. 2 mm sterkte onderschuiven om de bodemafstand in te stellen.

Afdichtlijrchten.

Bevestiging van de afdichtlijst aanha-len.

Stofffilter verwisselen

WAARSCHUWING

Voor aanvangen van het verwisselen van de stofffilter veeggoedcontainer legen. Bij werkzaamheden aan de filterinstallatie stofmasker dragen. Veiligheidsvoorschriften over de omgang met fijnne stoffen in acht nemen.

VOORZICHTIG

Gevaar voor beschadiging!

Sluitschroef van het stofffilterdeksel te-gen de richting van de wijzers van de klok draaien.
Stofffilterdeksen optillen.
Stofffilter verrangen. Letten op een cor- recte inbouwpositie van de stofffilter (zie afbeelding).
→ Sluitschroef tot aan de aanslag dicht-draajen.

VOORZICHTIG

Indien de sluitschroef Niet tot aan de aanslag worden dichtgedraaid, kuren beschadigingen ontstaan.

Instructie: Bij het aanbrengen van een neue filter erop letten dat de lamellen on-beschadigd blijven.

Zekering / relais verrangen

KM 75/40 W Bp

1 Zekering F1 (50 A)
2 Zekering F2 (2 A)
3 Relais
4 Contactstekker opladen accu

Open de apparaatkap.
Defecte zekering of relais verrangen.
KM 75/40 W Bp Pack

De zekering bevindt zich op de accupool.

Toebehoren

Zijbezem, zacht 6.905-626.0

Voor因其 stof binnen, vocht vast.

Keerrol, zacht 6.906-886.0

Met naturehaar: special aan het opve-gen van因其 stof op gladde ondergrondenbinnen.Niet vochtbestendig, Niet gebruiken voorabrasieve oppervlakken!

Keerrol, hard 6.906-885.0

Voor het verwijderen van vastzittend vuiltuizen, vocht vast.

Veegrol, antistatisch 6.906-950.0

Voor staatisch oplaadbare oppervlakkenzoals tapijten en kunstgras

Veegeenheid tapijt 2.641-571.0

Omvat: Pluisjesfilter, antistatische veeg-wals, drievoudig zwenkwiel

EU-conformiteitsverklaring

Hierbij verklaren wij dat de hierna vermelde machine doorhaar ontwerp en bouwwijze en in de door ons in de handel gebrachteuitvoering voldoet aan de betreffendefundamentele veiligheids- en gezondheidseisen, zoals vermeld in de desbetreffende EU-richtlijnen.Deze verklaring verliesthaar geldigheid wanner zonder overleg met ons veranderingen aan de machine worden aangebracht.

Product: Veegstofzuiger

Type: 1.049-xxx

Van toepassingarende EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

Toegepaste geharmoniseerde normen

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000:2018

Toegepaste landelijkne normen

…

Toegepaste conformiteitsbeoordelingsprocedure

2000/14/EG:Bijlage V

Geluidsvermögensniveau dB(A)

Gemeten: 86

Gegaran- 88

deerd:

De ondergeteken handelen in opdracht en met volmacht van de directie.

Documentatieverantwoordelijke:

S. Reiser

Alfred Kärcher SE & Co. KG

Hulp bij storingen
Storing Oplossing
Apparaat wil nicht starten.	De contactschakelaar op de kap heeft het apparaat UITgeschakeld. Apparaatkap sluiten
	Accu's opladen
	Overbelastingsbeveiliging controleren
	Kärcher-klantenservice op de hoogte brengen
Motor loopt, maar apparaat rijdt Niet	Bowdenkabel van de aandrijving instellen
	V-snaar controleren
	Kärcher-klantenservice op de hoogte brengen
Apparaat blij bij het oprijden van een helling staan	Rijweg met een lichte helling berijden
	Overbelastingsbeveiliging controleren
	Bowdenkabel van de aandrijving instellen
	V-snaar controleren
	Kärcher-klantenservice op de hoogte brengen
Keerrol blijstaan, storingsindica-tie brandt rood	Hoofdschakelaar op „OFF“ draaien, borstel controleren op vastzittende voorwerpen. Indien nodigkleinere helling berijden. Hoofdschakelaar opnieuw inschaken. Nadat dat proces vier keer werkherhaald, voegt de besturing ter afkoeling een geforceerde pauze van 2 Minuten in. Gedurende die tijd kan het apparaat net gestart worden.
Apparaat veegt nicht goed	Veegrol en zijbezems controleren op slijtage, indien nodig verwisselen
	Werking van de grofvuilklep controleren
	Bowdenkabel van de grof vuilklep ontspannen (instelschroef)
	Riem op spanning en functionaliteit controleren, indien nodig verwangen
	Keerspiegel bijstellen
	Keerrol verwangen
	Kärcher-klantenservice op de hoogte brengen
Apparaat stoff Werking van de grof	vuilklep controleren
	Bowdenkabel van de grof vuilklep ontspannen (instelschroef)
	Stofffilter controleren, reinigen of verwisselen
	De Stofffilter Niet uitwassen.
	Veeggoedcontainer legen
	Afdichtingsprofil op het veeggoedreservoir verwangen
	Afdichting aan de stofffilter controleren
	Afdichtlijsten op slijtage controleren, indien nodig instellen of verwangen
Slecht vegen aan de randen Omlaag	bragen zijbezem regelen
	Zijbezems verwangen
	Zijbezem latent zakken
	Aandrijfrem van de zijbezem controleren
	Kärcher-klantenservice op de hoogte brengen
Omhoog brengen van de zijbezem functioneert nicht	Bowdenkabel voor het omhoog brengen van de zijbezem controleren
	Kärcher-klantenservice op de hoogte brengen
Nieuwe veegrol schuurt langs het veeggoedreservoir	Instelling van de veegspiegel corrigeren, daartoe beiden instelhendels latent vastklikken in het telkenshogere boorgat (1...3)

Technische gegevens

Apparaatgegevens
Lengte x bredte x hoogte (duwbeugel uitgeklapt) mm 1430 x 750 x 1190	1430 x 750 x	1190
Lengte x bredte x hoogte (duwbeugel ingeklapt) mm 1160 x 750 x 930	160 x 750 x 930
Gewicht (excl. accu's) kg 79 79
Gewicht (incl. accu's) kg 125 125
Toelaatbaar totaalgewicht kg 205 205
Rij- en veegsnelheid km/h 4,5 4,5
Klimvermögen (max.)	%	12 12
Veegrol-diameter	mm 265 265
Zijbezem-diameter	mm 410 410
Oppervliaktecapaciteit max.	m2/h	3400	3400
Werkbreedte zonder zijbezems	mm 550 550
Werkbreedte met zijbezems	mm 750 750
Volume van de veeggoedcontainer	I	40 40
Beveiligingsklasse beschermd gegen spatwater	--	IPX 3	IPX 3
Motor
Type	--	GelijkstroompermanentmagneetmotorDraairichting rechts
Spanning	V	24 24
Nominale stroom	A	22 22
Nominaal vermogen	W	400 400
Toerental	1/min	2750	2750
Beveiligingsklasse	--	IP 20	IP 20
Accu
Type	--	--	2x 12 V GIV
Capaciteit	Ah	--	60 (5h)
Gewicht	kg --	23
Oplaadtijd bij een volledig ontliaden batterij	h	--	12
Bedrijfsduur naeermaals opladen	h	--	ca. 1,5-2
Oplaadapparaat
Netspanning	V~	--	230
Uitgangsspanning	V	--	24
Laadstroom	A	--	10
Netfrequentie	Hz	--	50/60
Elektrische beveiliging
Centraal	A	50 50
Zekering besturing	A	2	--
Beveiliging gegen volledige ontlading	--	Via relais	Via relais
Oplaadapparaat		---	T4A / 250 V AC
Filter- en zuigsystem
Filtervlak fjinstofffilter m	2	1,8 1,8
Gebruiskategorie filters voor stoffen die nicht schadelijk zijn voor de ge-zondheid	--	L	L
Nominate onderdruk zuigsystem	mbar	5	5
Nominate volumestroom zuigsystem	I/s	45 45
Omgevingsvoorwaarden
Bedrijsttemperatuur	°C	-5 tot +40	-5 tot +40
Oplaadtemperatuur		---	Kamertemperatuur
Luchtvochtigheid, Niet bedauwend	%	0 - 90	0 - 90
Berekende waarden volgens EN 60335-2-72
Geluidsdrukniveau LpA	dB(A)	71 71
Onzekerheid KpA	dB(A)	3	3
Geluidskrachtniveau LWA + onveilghec KWA	dB(A)	88 88
Onveilghec KWA		2	2
Hand-arm vibratiewaarde	m/s2	3,7 3,7
Onzekerheid K	m/s2	0,2 0,2

Technische wijzigingen voorbehonden.

Oplader 6.654-225	Bestillingsnr.
	0

OBS

Ptoeivoevesmuataipes

Hocumb 3aummy dna aana!

He donyckamb demeu K 3neKmpoIumy u aKKymynmopam!

Onachocmb 3pbiea!

3aepaaempaasedeHue OzHa, uckpeHue, omKpbmbie UcmoHuKc ceema u Kypene!

Onachocmb npolyehua xumueckux oxko208!

Pepea nmoa?

IpeodypedumelbHa Mapku- poeka!

Ymunu3auua!

He bipacbIaBkymnymop mycopHbKOHmeHep!

Onachocmb

B3pbIooNacHcMb! He KnaCmb unChmpyMeHmbl uU npOobHbI npDMeBbHa akKymynop, m.e. KOHeuHbI nonHocu Ha coeDuHumenu 3JemeHmo6.

Onachocmb

Onachocmb nonyeHua mpaem! Koko2da He npukacambcpahamu K ceuHoubIM 3JemeHmam. Nocne paobom c akKymnymopom Heo6xodumo ouucmumb pyku.

ONACHOCTb

Onachocmb 8032opanu u e3pbiea!

• 3anpeuamaemckypeHue u pa3eedeHue omKpbim02o oHa.
• NomeuHue, e Komopom 3apxajomc aKKymyamopbl, doJxho xopowo npoeempuambcra, maK ka npu 3aprOke bIeJeemcr ne2ko 63pbBaHOUuucr 2a3.

Onachocmb

Onachocmb nonyuheHu xumueckux oko-208!
- Ppu nonadahu 6pb13a 3nekmponuma 8 eana3a uu Ha KOxy npomblb 6oIb- WUM KOnuecmeom Yucmoi 60bl.

Iocne 3mo2o HezameDnumenbHo oB pamumbcnepaay.
- rpy3Hyo oedexdy 3acmupamb.

Prieksejā blivplaksne

Atskruvejiet blivplaksnes stiprinajumu.
Noreguljiet vai nomainiet blivplaksni.

Noregulejiet blivplaksnes attalumu lidz zemei ta, lai ta pec 0-10 mm atlocitos atpakal.
Izfdzinietblvplaksni.
Pievelciet blivplaksnes stiprinajumaskrues.
Aizmugurejā blivplaksne
Nonemiet netfirum tvertni.
Atskruvejiet blivplaksnes stiprinajumu.
Noregulijiet vainomainietblvplaksni.
Noregulejiet blivplaksnes attalumu lidz zemei ta, lai ta pec 0-10 mm atlocitos atpakal.
→ Pievelciet blvplaksnes stiprinajuma skruves.
Sänablívpláksne
Atskruvejiet blivplaksnes stiprinajumu.
Noregulejiet vai nomainiet blivplaksni.
Pabidiet apaksa paliktni maksimali 2 mm biezumai, lairenreguletu attalumulidz zemei.
Izlidziniet blivplaksni.
Pievelciet blivplaksnes stiprinajuma skruves.

Puteklu filtra nomaina

BRIDINAJUMS

Pirms sakt puteklu filtra nomainu, iztuksojiet netirumu tvertni. Stradajot ar filtresanasystemu, valkajiet puteklu aizsargmasku. leverojiet drohibas noteikumus par ricibu sikpu puteklu gadijuma.

UZMANIBU

Bojumu risks!

Puteklu filtru nedrikt mazgat.
Nofikset stavbremzi.
Puteklu filtra tirišana.

Atgrieziet puteklu filtra vaka noslęgskruvi preteji pulkstenraditaja virzienam.
Nonemiet puteklu filtra vaku.
Nomainiet puteklu filtru. Uzmaniet, laiputeklu filtrs tiktu pareizi iemontets skat. attelu).
Pieskrüvejiet noslegskrūvi lidz galam.

UZMANIBU

Ja noslegskruvi nepieskrve lidz galam, var rasties bojajumi.

Norade: lebuejeot jauno filtru, sekojiet, lai nesabojatu plaksnites.

Drosinataja/releja nomina

KM 75/40 W Bp

1 Drosinatajs F1 (50 A)
