GEBRUIKSAANWIJZING IVR-L 100/24-2 Tc Set Kärcher
Algemene instructies.... 34
Reglementair gebruik.... 34
Milieubescherming 34
Toebehoren en reserveonderdelen .... 35
Veiligheidsinrichtingen 35
Beschrijving apparaat 36
Inbedrijfstelling.... 36
Werking.... 36
Werking beeindigen 38
Vervoer.... 38
Opslag.... 38
Verzorging en onderhoud.... 38
Hulp bij storingen 38
Garantie 39
EU-conformiteitsverklaring.... 40
Algemene instructies
Voordat u het apparaat voor het eerst gebruikt, dient u deze originele gebruiksaanwijzing en de meegeleverde veiligheidsinstructies door te lezen en deze in acht te nemen.
Bewaar beide documenten voor later gebruik of volgende eigenaars.
Inademen van gezondheidsgevaarlijke stoffen
Schade aan de gezondheid
Gebruik het apparaat nooit voor het opzuigen van gezondheidsgevaarlijke stoffen.
LET OP
Kortsluiting door hoge luchtvochtigheid
Beschadiging van het apparaat
Gebruik het apparaat alleen in binnenruimtes.
Het apparaat is bedoeld voor:
- Het opzuigen van oliehoudende vloeistoffen, koelsmeermiddelen en spanen.
- Het opzuigen van ontvlambare vloeistoffen (vlampunt boven 55 °C).
- Het opzuigen van niet-explosiegevaarlijke stoffen.
- Het opzuigen van stoffen en grof vuil.
- Industrieel gebruik.
Het apparaat is niet bedoeld voor:
• Het opzuigen van fijnstof.
- Het opzuigen van ontvlambare vloeistoffen (ontvlambaar, licht ontvlambaar, zeer ontvlambaar volgens de Duitse Richtlijn 67/548/EEG inzake gevaarlijke stoffen) (vlampunt onder 55 °C) en mengsels van ontvlambare stoffen met ontvlambare vloeistoffen.
- Het opzuigen van geconcentreerde zuren, ketonen, ethers, esters, PAG's, aromatische en gechloreerde koolwaterstoffen.
Elk ander gebruik wordt gezien als niet-reglementair gebruik.
Milieubescherming
Het verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het gescheiden afval weg.
Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak onderdelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd weggooien een mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid.
Instructies voor inhoudsstoffen (REACH)
Actuele informatie over inhoudsstoffen vindt u onder: www.kaercher.nl/REACH
Toebehoren en reserveonderdelen
Gebruik alleen origineel toebehoren en originele reserveonderdelen. Deze garanderen een veilige en storingsvrije werking van het apparaat.
Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.
Leveringsomvang
Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij transportschade neemt u contact op met uw distributeur.
Veiligheidsinrichtingen
Gevarenniveaus
⚠ GEVAAR
- Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt.
⚠ WAARSCHUWING
- Aanwijzing voor een mogelijk gevaarlijke situatie die tot zware of dodelijke verwondingen kan leiden.
⚠VOORZICHTIG
- Aanwijzing voor een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.
LET OP
- Aanwijzing voor een mogelijk gevaarlijke situatie die tot materiële schade kan leiden.
Veiligheidsinstructies
⚠ WAARSCHUWING
- Het apparaat is niet voor het opzuigen van gezondheidsgevaarlijke stoffen bedoeld.
- Bescherm het apparaat tegen regen. Het apparaat mag niet buiten worden bewaard.
- Controleer voor elke ingebruikname of de potentiaalvereffeningsleidingen (massaleidingen) aangesloten zijn.
⚠VOORZICHTIG
- Schakel het apparaat na elk gebruik uit en trek het netsnoer uit.
- Gebruik het apparaat alleen in binnenruimtes.
- Gevaar voor beknelling! Draag handschoenen bij het verwijderen of plaatsen van de zuigkop, de filtereenheid of de opvangbak.
- Beschadigingsgevaar! Zuig nooit zonder of met beschadigde filter.
- Draag veiligheidshandschoenen, als u het apparaat bedient.
- Verplaats het apparaat alleen met loop-snelheid en indien nodig met twee personen op hellende wegen.
- Voorkom het uittreden van stof, als toebehoren worden vervangen.
LET OP
Apparaat met kantelchassis (Tc)
LET OP
Gevaar voor letsel
Klemgevaar door kantelen van het vloeistofreservoir Laat de vergrendeling na het kantelen vergrendelen.
Hoe te handelen in noodsituaties
⚠ GEVAAR
Gevaar voor letsel en beschadiging bij het opzuigen van brandbare materialen, bij kortsluiting of andere elektrische fouten
Gevaar voor inademen van gassen die een gevaar vormen voor de gezondheid, ge- vaar voor elektrische schokken, gevaar voor verbrandingen.
Schakel het apparaat in noodsituaties uit en trek het netsnoer uit.
Elektrische aansluiting
Sluit het apparaat alleen aan op een elektrische aansluiting die door een elektricien conform IEC 60364 is uitgevoerd. Aansluitwaarden, zie Technische gegevens en typeplaatje. Gebruik van een verlengkabel is niet toegestaan.
⚠ GEVAAR
Gevaar voor elektrische schok
Levensgevaar
Voorkom beschadiging van de elektrische leidingen door bijvoorbeeld erover rijden, knellen of vervormen.
Bescherm de kabel tegen hitte, olie en scherpe randen.
Controleer de netaansluitspanning van het apparaat voor elk gebruik. Gebruik geen apparaat met beschadigde kabel. Laat een beschadigde kabel door een elektricien vervangen.
Symbolen op het apparaat
Markering van het maximaal toegestane vloeistvulpeil
Zie hoofdstuk Vulpeilweergave controle- ren.
Beschadigingsgevaar voor het apparaat
Uitlopend water door overschrijden van het maximale vloeistofpeil.
Leeg het apparaat voordat het maximale vloeistofpeil is bereikt.
Beschrijving apparaat
Afbeeldingen, zie pagina's met grafieken
Afbeelding A
①Zwenkwielen met parkeerrem
② Markering maximaal vulniveau
③Aftapslang
④ Vloeistofreservoir
⑤Duwbeugel
⑥ Stootplaat
⑦ Sluitschroef
⑧Filter
⑨Zuigkop
⑩ In- / uitschakelaar vatpomp
⑪ Instelling opvoerhoeveelheid vatpomp (+/- toets)
⑫Vatpomp
⑬Afvoerslag vatpomp
⑭Zuigslangaansluiting
⑮ Apparaatschakelaar
⑯ Vergrendeling zuigkop
⑰Elektriciteitskabel
18 Houder afvoerslang
19Ontgrendelingshendel
20 Standbuis voor vatpomp
21 Kantelchassis
22 Kraanoog vloeistofreservoir
23 Toebehorenhouder
Inbedrijfstelling
Afbeeldingen, zie pagina's met grafieken
- Het apparaat in de werkpositie plaatsen.
- Indien nodig het apparaat met de parkeerrem beveiligen.
- Controleren of de zuigkop correct is geplaatst.
- De zuigslang in de zuigslangaansluiting steken.
Afbeelding B
- Het gewenste toebehoren op de zuigslang steken.
Werking
Afbeeldingen, zie pagina's met grafieken
- De netstekker in het stopcontact steken.
- Het apparaat met de apparaatschakelaar inschakelen.
Afbeelding C
De schakelaar heeft meerdere schakelstanden:
0Het apparaat is uitgeschakeld.
1De motor 1 is ingeschakeld.
2De motoren 1 en 2 zijn ingeschakeld.
- Het zuigen begint.
Zuigproces

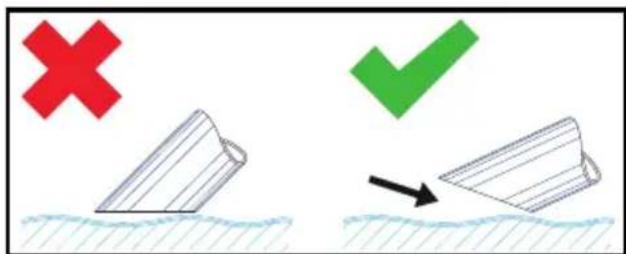

Dompel bij het zuigen van vloeistoffen het toebehoren slechts half onder, om voldoende lucht mee te zuigen.
Vulpeilweergave controleren
Afbeeldingen, zie pagina's met grafieken Afbeelding D
Instructie
De rode markering op de aftapslang toont het maximaal toegestane vulpeil.
LET OP
Beschadigingsgevaar voor het apparaat
Overlopen van het vloeistofreservoir door vulling in enkele seconden.
Controleer constant het vulniveau in het vloeistofreservoir wanneer grote vloeistof-hoeveelheden worden opgenomen.
Vloeistofreservoir legen
Afbeeldingen, zie pagina's met grafieken
- Het apparaat uitschakelen en van de voeding loskoppelen.
- Het apparaat naar de afvoerinrichting voor vloeistoffen rijden.
- Het vloeistofreservoir legen:
a De aftapslang van de bovenste slang-koppeling scheiden.
Afbeelding E
b De aftapslang boven een geschikte opvangbak houden en de inhoud aftappen.
- De inhoud conform de wettelijke bepa- lingen afvoeren of opnieuw gebruiken.
Vloeistofreservoir door kantelen legen
Afbeeldingen, zie pagina's met grafieken
- Het apparaat uitschakelen en van de voeding loskoppelen.
- Het apparaat naar de afvoerinrichting voor vloeistoffen rijden.
- De vatpomp uit de standbuis nemen. Afbeelding F
- De zuigkop verwijderen (zie hoofdstuk Zuigkop verwijderen).
- Alle toebehoren verwijderen.
- Het vloeistofreservoir voorbereiden op het legen:
- Met kantelinrichting Tc (apparaat met kantelinrichting Tc)
a De vergrendeling van het vloeistofreservoir openen.
IVR-L 120/24-2
Afbeelding G
IVR-L 100/24-2
Afbeelding H
- Met kraanoog (apparaat zonder kan- telinrichting Tc)
a Het apparaat aan de kraanogen (zie hoofdstuk Beschrijving apparaat) met geschikt hefwerktuig optillen.
⚠ GEVAAR
Niet in acht nemen van het gewicht
Gevaar voor letsel door vallend apparaat Neem de van toepassing zijnde voorschriften inzake ongevallenpreventie en de veiligheidsvoorschriften in acht.
Controleer voor elke keer heffen of de he-finrichting met hefwerktuig correct functioneert.
Til het apparaat alleen aan de hijsogen op. Beveilig de hefinrichting, zodat de last niet per ongeluk los kan raken.
Alleen overeenkomstig gekwalificeerd personeel mag de kraan bedienen.
In de gevarenzone van de kraan mogen zich geen personen bevinden.
Laat het apparaat niet zonder toezicht aan de hefinrichting hangen.
- Het reservoir met de duwbeugel kante- len.
Afbeelding I
-
De inhoud conform de wettelijke bepa- lingen afvoeren of opnieuw gebruiken.
-
De zuigkop plaatsen en vergrendelen.
Vloeistofreservoir met vatpomp legen
Afbeeldingen, zie pagina's met grafieken
Instructie
Bevestig de afvoerslang bij niet-gebruik in de houder.
Afbeelding J
-
Alleen bij leging na zuigbedrijf:
a Het apparaat uitschakelen en van de voeding loskoppelen.
b Het apparaat naar de afvoerinrichting voor vloeistoffen rijden. -
De afvoerslang op de afvoerinrichting aansluiten.
-
De netstekker van de vatpomp erin steken.
-
De vatpomp met de in- / uitschakelaar inschakelen.
Instructie
Voorkom drooglopen van de pomp.
Laat de vatpomp niet onbeheerd achter.
- De opvoerhoeveelheid met de +/- toets instellen.
Instructie
Alleen bij leging tijdens zuigbedrijf:
Selecteer een opvoerhoeveelheid overeenkomstig de aangezogen hoeveelheid.
- De inhoud conform de wettelijke bepa- lingen afvoeren of opnieuw gebruiken.
Vloeistofreservoir reinigen
Afbeeldingen, zie pagina's met grafieken Instructie
Door watergebaseerde koelsmeermidde- len kan een bacteriële besmetting ont- staan. Draag bij het verwijderen van afzettingen geschikte veiligheidskleding.
- Het reservoir legen.
- De afzettingen in het reservoir verwijderen.
- De afzettingen overeenkomstig de geldende bepalingen afvoeren.
- Spanen en aanslag van de bevestigingsplaten verwijderen.
Afbeelding K
Zuigkop verwijderen
Afbeeldingen, zie pagina's met grafieken
- Het apparaat uitschakelen en van het stroomnet loskoppelen.
- De vergrendeling voor de zuigkop openen.
Afbeelding L
- De zuigkop verwijderen en opzij leggen.
Werking beëindigen
- Het apparaat met de in- / uitschakelaar uitschakelen
- Het vloeistofreservoir legen en reinigen.
- Het toebehoren demonteren en eventueel reinigen en drogen.
Instructie
Leeg de zuiger na elk gebruik. Laat de zuiger bij geopende reservoir drogen.
Vervoer
⚠VOORZICHTIG
Niet-naleving van het gewicht
Gevaar voor letsel en beschadiging Neem bij het transport en de opslag het gewicht van het apparaat in acht.
- Bij het transport in voertuigen het apparaat conform de geldende richtlijnen tegen wegglijden en omvallen beveiligen.
Opslag
⚠VOORZICHTIG
Niet-naleving van het gewicht
Gevaar voor letsel en beschadiging Neem bij het transport en de opslag het gewicht van het apparaat in acht.
- Het apparaat alleen in binnenruimtes opslaan.
Verzorging en onderhoud
- Het apparaat en het toebehoren regelmatig met geschikte vloeistof spoelen en laten drogen.
- Om besmetting te voorkomen, geen vloeistoffen in het apparaat laten.
- Bij langere bedrijfspauzes de deksel openen om restvocht te laten ontsnappen.
- Bij beschadiging het filter vervangen.
Filter vervangen
Afbeeldingen, zie pagina's met grafieken
Afbeelding M
- De sluitschroef eruit draaien.
- Het filter verwijderen en vervangen.
- Het nieuwe filter plaatsen. Let er bij de montage op dat het filter correct wordt geplaatst.
- De sluitschroef erin draaien en vast-draaien.
Hulp bij storingen
⚠ GEVAAR
Gevaar voor letsel
Gevaar voor onbedoeld starten van het apparaat en gevaar voor een elektrische schok
Schakel het apparaat vóór alle werkzaamheden uit en trek het netsnoer uit.
Laat alle controles en werkzaamheden aan elektrische delen door een vakman uitvoeren.
Motor (zuigturbine) start niet
Geen elektrische spanning
- Het stopcontact en de zekering van de stroomvoorziening controleren.
- Het netsnoer en de netstekker van het apparaat controleren.
De zuigkracht neemt af
De sproeier, de zuigbuis of de zuigslang zijn verstopt.
- De sproeier, de zuigbuis en de zuigslang controleren en eventueel reinigen.
Het filter is vervuild.
- Het filter reinigen.
Legen van het vloeistofreservoir duurt lang
De afstapslang is geknikt of verstopt.
- De afstapslang controleren en eventueel reinigen.
De vatpomp pompt niet
Het vloeistofreservoir is leeg.
- De vatpomp alleen met gevuld vloeistofreservoir gebruiken.
Er is geen elektrische spanning beschikbaar.
- Het stopcontact en de zekering van de stroomvoorziening controleren.
- De netkabel en de netstekker van het apparaat controleren.
De opvoerhoeveelheid is verkeerd ingesteld.
- De opvoerhoeveelheid met de +/- toets instellen.
De bevestigingsplaat is verstopt.
- De bevestigingsplaat reinigen.
Klantenservice
Als de storing niet kan worden verholpen, moet het apparaat door de klantenservice worden gecontroleerd.
Garantie
In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice. (adres zie achterzijde)
Technische gegevens
| IVR-L 100/24-2 | IVR-L 100/24-2 Tc | IVR-L 120/24-2 Tc | |||
| Elektrische aansluiting | |||||
| Netspanning V 220-240 220-240 220-240 | |||||
| F | a | s | e | ~ | 1 |
| Netfrequentie Hz 50-60 50-60 50-60 | |||||
| Beschermingsgraad IPX4 IPX4 IPX4 | |||||
| Beschermingsklasse | I | I | I | ||
| Nominaal vermogen | W | 2400 | 2400 | 2400 | |
| Netbeveiliging (traag) | A 16 | 16 | 16 | ||
| Afmetingen en gewichten | |||||
| Typisch bedrijfsgewicht standaard(Me) | kg | 44 | 47 | 66 | |
| Typisch bedrijfsgewicht Dp (Me) | kg | 57 | 76 | ||
| Lengte x breedte x hoogte | mm | 825 x 660 x1210 | 840 x 660 x1320 | 810 x 720 x1595 | |
| IVR-L 100/24-2 | IVR-L 100/24-2 Tc | IVR-L 120/24-2 Tc | |
| Omgevingsvoorwaarden | |||
| Omgevingstemperatuur °C +40 +40 +40 | |||
| Gegevens capaciteit van apparaat | |||
| Inhoud reservoir I 100 100 120 | |||
| Luchthoeveelheid I/s 2 x 74 2 x 74 2 x 74 | |||
| Onderdruk kPa (mbar) | 23 (230) 23 (230) 23 (230) | ||
| Nominale wijdte zuigslang DN50 | DN50 | DN50 | |
| Berekende waarden conform EN 60335-2-69 | |||
| Hand-arm-vibratiewaarde | m/s^2 | < 2,5 | < 2,5 |
| Onzekerheid K | m/s^2 | 0,2 | 0,2 |
| Geluidsdrukniveau L_pA | dB(A) | 68 | 68 |
| Onzekerheid K_pA | dB(A) | 2 | 2 |
| Elektriciteitskabel | |||
| Netkabel H07BQ-F | mm^2 | 3 x 1,5 | 3 x 1,5 |
| Onderdeelnummer (EU) | 9.988-393.0 | 9.988-393.0 | |
| Kabellengte | m | 10 | 10 |
Technische wijzigingen voorbehouden.
EU-conformiteitsverklaring
Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid.
Product: Droogzuiger
Product: Nat- en droogzuiger
Type: 9.987-xxx
Type: 9.989-xxx
Relevante EU-richtlijnen
2006/42/EG (+2009/127/EG)
2014/30/EU
2011/65/EU
Toegepaste geharmoniseerde normen
EN 55014-2: 2015
EN 55014-1: 2017 + A11: 2020
EN 60335-1
EN 60335-2-69
EN IEC 61000-3-2: 2019
EN 61000-3-3: 2013 + A1: 2019
EN 61000-3-11: 2000
EN 62233: 2008
EN IEC 63000: 2018
De ondergetekenden handelen in opdracht en met volmacht van de directie.
M.Pfister
Kärcher Industrial Vacuuming GmbH
Piemērotie saskaņotie standarti
EN 55014-2: 2015
EN 55014-1: 2017 + A11: 2020
EN 60335-1
EN 60335-2-69
EN IEC 61000-3-2: 2019
EN 61000-3-3: 2013 + A1: 2019
EN 61000-3-11: 2000
EN 62233: 2008
EN IEC 63000: 2018
