Typ produktu	Zametacia vysávačka (vysávač zametač)
Značka	Kärcher
Model	KM 75/40 W Bp Pack
Rozmery (D x Š x V) so zdvihnutou rukoväťou	1430 x 750 x 1190 mm
Rozmery (D x Š x V) bez rukoväte	1160 x 750 x 930 mm
Hmotnosť bez batérií	79 kg
Hmotnosť s batériami	125 kg
Celková povolená hmotnosť	205 kg
Napájanie	24 V DC, 2 batérie 12 V 60 Ah
Výkon motora	400 W
Výdrž batérie	Približne 1,5 až 2 hodiny
Doba nabíjania	Približne 12 hodín
Rýchlosť zametania	4,5 km/h
Maximálny sklon	12 %
Kapacita nádoby na prach	40 L
Pracovná šírka (s bočnými kefami)	750 mm
Typ filtra	Prachový filter, plocha 1,8 m²
Hlavné funkcie	Zametanie suchých a mokrých podláh, priehradka na veľké nečistoty (do 50 mm), plynulé nastavenie rýchlosti
Údržba a čistenie	Denné čistenie filtra, vyprázdňovanie nádoby, pravidelná výmena kief a líšt
Bezpečnostné prvky	Spínač krytu, hlavný spínač s kľúčom, parkovacia brzda
Príslušenstvo a náhradné diely	Bočné kefy, rotačné kefy (mäkká, tvrdá, antistatická), nabíjačka, batérie
Správne použitie	Vnútorné a vonkajšie povrchy (asfalt, betón, dlažba atď.), profesionálne použitie (hotely, školy, nemocnice)
Normy zhody	Smernice EÚ, EN 55012, EN 60335-1, EN 60335-2-72 atď.

Často kladené otázky - KM 7540 W Bp Pack Kärcher

Ako spustiť zametaciu vysávačku Kärcher KM 75/40 W Bp Pack?

Uistite sa, že kryt je zatvorený a brzda uvoľnená. Otočte hlavný spínač do polohy "1". Rotačná kefa a bočná kefa sa začnú otáčať. Pre pohyb vpred potiahnite páku jazdy vpred. Rýchlosť sa plynule nastavuje polohou páky.

Ako vyprázdniť nádobu na prach?

Zastavte motor a vyberte kľúč. Potiahnite uzáver nádrže nahor, potom vyberte nádobu na prach. Vyprázdnite ju a vložte späť zatlačením uzáveru nadol. Maximálna povolená hmotnosť nádoby je 40 kg.

Ako vyčistiť prachový filter?

Niekoľkokrát potiahnite rukoväť čistenia filtra (umiestnenú na kryte), aby ste vytriasli prach. Pre dôkladnejšie čistenie otvorte kryt, odskrutkujte upevňovaciu skrutku krytu filtra, vyberte filter a v prípade potreby ho vymeňte. Filter nikdy neumývajte.

Ako vymeniť rotačnú kefu?

Zastavte stroj a vyberte kľúč. Vyberte nádobu na prach a batérie. Nakloňte zariadenie dopredu, zdvihnite priehradku na veľké nečistoty a potom vyberte rotačnú kefu. Umiestnite novú kefu na hnacie čapy a zacvaknite puzdro na druhej strane. Potom nastavte stopu zametania.

Ako nastaviť stopu zametania?

Zdvihnite prednú časť stroja a posuňte ho vpred na prašnú podlahu. Zabrzdite, potom nechajte kefu bežať 15 až 30 sekúnd. Stopa by mala tvoriť obdĺžnik široký 30 až 40 mm. Nastavte nastavovacie páky (ľavú/pravú) do príslušných otvorov: nižšie = širšia stopa, vyššie = užšia stopa.

Čo robiť, ak stroj nenaštartuje?

Skontrolujte, či je kryt správne zatvorený (spínač krytu). Skontrolujte nabitie batérií a poistky. Ak problém pretrváva, kontaktujte zákaznícky servis Kärcher.

Ako udržiavať bočné kefy?

Pravidelne kontrolujte opotrebenie kief. Pre ich výmenu odskrutkujte 3 skrutky pod kefou, odstráňte starú a upevnite novú. Nastavte spúšťanie bočnej kefy uvoľnením krídlových matíc a otáčaním nastavovacej skrutky.

Aká je výdrž batérie?

Výdrž je približne 1,5 až 2 hodiny po úplnom nabití (12 hodín). Doba nabíjania sa môže líšiť. Používajte iba batérie a nabíjačky odporúčané spoločnosťou Kärcher.

Ako prepravovať stroj?

Zastavte motor, vyberte kľúč, utiahnite parkovaciu brzdu a zaistite kolesá. Upevnite stroj pomocou popruhov na kotviace body (pod krytom a nad rukoväťou). Dodržujte celkovú hmotnosť 205 kg.

Ako skladovať stroj na dlhšiu dobu?

Zaparkujte na rovnom povrchu, vyberte kľúč a utiahnite brzdu. Zdvihnite kefu a bočné kefy. Vyčistite vnútro a vonkajšok. Skladujte na suchom a chránenom mieste. Odpojte batérie a každé 2 mesiace ich nabite.

NÁVOD NA OBSLUHU KM 7540 W Bp Pack Kärcher

Možné nesprávne použitie

Nastavenie bovdenového lanka pohonu pojezdu

Servisný zákrok je nutný, keď pri jazde do kopca začne byť hnacia sila stroja nedostatočná.

Otvorte kapotu zariadenia. Uvoľnite kontramaticu. Zmeňte nastavenie stavacieho skrutky. → Utiahnite kontramaticu.

Kontrola zametacieho valca

Výmena kefového valca

Výmena poistky/relé

KM 75/40 W Bp

1 Poistka F1 (50 A) 2 Poistka F2 (2 A) 3 Relé

4 Zásuvka pre nabíjanie batérií

Používanie výrobku v súlade s jeho určením

Používajte tento stroj výhradne podľa údajov v tomto návode na obsluhu.

• Tento zametací stroj je určený na zametanie znečistených plôch vo vnútorných a vonkajších priestoroch.
• Prístroj je vhodný na priemyselné použitie, napr. v hoteloch, školách, nemocniciach, továrňach, obchodoch, kanceláriách a prenajatých priestoroch. Pred použitím skontrolujte, či sa prístroj a jeho pracovné vybavenie nachádzajú v riadnom stave a či je zabezpečená ich prevádzková bezpečnosť. Pokiaľ nie je stav v poriadku, nesmie sa používať. Zariadenie nie je vhodné na vysávanie zdraviu škodlivého prachu.
• Na zariadení sa nesmú vykonávať zmeny. Zariadenie je vhodné iba na povrchy uvedené v návode na použitie. Smie sa jazdiť iba po plochách schválených pre použitie stroja dodávateľom alebo ním poverenými osobami. Všeobecne platí: Nepribližovať sa s ľahko horľavými látkami do blízkosti stroja (Nebezpečenstvo výbuchu/požiaru).

Nikdy nevysávajte výbušné kvapaliny, horľavé plyny ako aj neredené kyseliny a rozpúšťadlá! K tomu patria benzín, rozpúšťadlá farieb alebo vykurovací olej, ktoré vírením s nasávaným vzduchom môžu tvoriť výbušné pary alebo zmesi, ďalej acetón, neredené kyseliny a rozpúšťadlá, pretože porušujú materiály použité na prístroji. -Nikdy nezametajte/nevysávajte reaktívny kovový prach (napr. hliník, horčík, zinok), v spojení so silne alkalickými alebo kyslými čistiacimi prostriedkami vytvára výbušné plyny. - Nenametajte alebo nenasávajte žiadne horiace alebo tlejúce predmety. Zdržiavať sa v nebezpečnej zóne je zakázané. Prevádzka v priestoroch ohrozených výbuchom je zakázaná.

Vhodné povrchy

-Asfalt Priemyselné podlahy Podlahové krytiny -Betón -Dlažobné kamene

Funkcia

Zametací stroj pracuje na princípe prehadzovania.

• Bočná kefa (1) čistí rohy a hrany zametanej plochy a prehadzuje nečistotu do dráhy zametacieho valca.
• Rotujúci zametací valec (2) posúva nečistoty priamo do nádoby na smeti (3).
• Prach zvierený v nádobe sa oddeľuje prachovým filtrom (4) a prefiltrovaný čistý vzduch sa odsáva pomocou odsávacieho ventilátora (5).

Všeobecné pokyny

Keď pri vybaľovaní zistíte chybu, ktorá vznikla pri preprave, informujte Vášho predajcu.

• Prečítajte si a dodržiavajte návod na obsluhu a bezpečnostné pokyny pracovných zariadení namontovaných na prístroji.
• Štítky s varovaním a upozornením, umiestnené na stroji, podávajú dôležité pokyny pre bezpečnú prevádzku.
• Popri pokynoch v návode na obsluhu je potrebné zohľadniť aj všeobecné bezpečnostné predpisy vyplývajúce zo zákonov.

Príslušenstvo a náhradné diely

NEBEZPEČENSTVO

Aby sa zabránilo vzniku nebezpečných situácií, môže opravy a výmenu náhradných dielov prístroja vykonávať len autorizované servisné stredisko.

- Používať možno iba príslušenstvo a náhradné diely schválené výrobcom. Originálne príslušenstvo a originálne náhradné diely zaručujú bezpečnú a bezporuchovú prevádzku stroja. - Ďalšie informácie o náhradných dieloch získate na stránke www.kaercher.com v oblasti Servis.

Ochrana životného prostredia

	Obalové materiały su recyklo- vatelné. Obalové materiały lás- kavo nevyhadzujte do komunál- neho odpadu, ale odovzdajte ich do zberne druhotnych suro- vín.
	Vyradené prístroje obsahuji- hodnotné recyklovatelné látky, ktoré by sa mali opātvatnesmú dostat iné podobné látky. Staré zariadenia preto láskavo odo- vzdajte do vhdnej zberne od- padovych surovín.

Pokyny k zloženiu (REACH)

Aktuálne informácie o zložení nájdete na: www.kaercher.com/REACH

Záruka

V každej krajine platia záručné podmienky našej distribučnej organizácie. Prípadné poruchy vo vašom príslušenstve odstránime počas záručnej lehoty bezplatne, ak sú ich príčinou chyby materiálu alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe zariadenia láskavo obráťte na predajcu alebo na najbližší autorizovaný zákaznícky servis.

Použité symboly

NEBEZPEČENSTVO

Pri bezprostredne hroziacom nebezpečenstve, ktoré spôsobí vážne zranenia alebo smrť.

△VÝSTRAHA

V prípade nebezpečnej situácie by mohla viesť k vážnemu zraneniu alebo smrti.

UPOZORNENIE

	Nevysávajte Žiadne horťavé alebo Žeravé predmety, na-pr. cigarety, zápalky alebo podobne.
	Nebezpečenstvo pomliažde-nia a porezania na reme-noch, bočných kefach, nádr-ziach, posuvných ramenach.
	Nebezpečenstvo vzniku popálenín Zabrámte kontaktu s týmito povrchmi počas prevádžky a v zahriatom stave.

Bezpečnostné pokyny

Pred použitím skontrolujte, či sa prístroj a jeho pracovné vybavenie nachádzajú v riadnom stave a či je zabezpečená ich prevádzková bezpečnosť. Pokiaľ nie je stav v poriadku, nesmie sa používať. - Pri používaní tohto zariadenia v nebezpečných oblastiach (napr. čerpacích staniciach pohonných hmôt) dodržiavajte príslušné bezpečnostné predpisy. Prevádzka v priestoroch ohrozených výbuchom je zakázaná. - Obsluha musí používať prístroj v súlade s určením. Musí zohľadniť miestne danosti a pri práci s prístrojom dávať pozor na tretie osoby, obzvlášť na deti. Pred začiatkom činností sa musí obslužný personál ubezpečiť, že sú všetky ochranné zariadenia namontované podľa predpisov a funkčné. - Obsluha prístroja je zodpovedná za úrazy spôsobené iným osobám a poškodenie ich majetku. Dávajte pozor na priliehavé oblečenie personálu. Noste pevnú obuv a zabráňte noseniu voľného oblečenia. Pred spustením skontrolujte blízke okolie (napr. deti). Dávajte pozor na dostatočný výhľad! - Zabráňte používaniu stroja nepovolanými osobami. Vytiahnite kľúčik. - Ak opustíte prístroj, zabezpečte ho proti neúmyselnému pohybu. - Prístroj smú používať iba osoby, ktoré sú poučené o ovládaní alebo preukázali svoje schopnosti obsluhovať ho a sú výslovne poverené použitím. Tento prístroj nesmú používať osoby (vrátane detí) s obmedzenými telesnými, zmyslovými alebo duševnými schopnosťami alebo s nedostatkom skúseností a vedomostí. - Deti musia mať dohľad, aby ste sa ubezpečili, že sa s prístrojom nehrajú.

Nebezpečenstvo poranenia! Pri príliš veľkom stúpaní hrozí nebezpečenstvo prevrátenia. - Pri stúpaní a jazde zo svahu jazdite iba do 12%. Nebezpečenstvo prevrátenia na nestabilnom podklade. Strojom pohybujte výlučne na pevnom podklade. Nebezpečenstvo prevrátenia pri veľkom bočnom sklone - Naprieč smeru jazdy prekonávajte iba stúpania do 12%. Rýchlosť jazdy sa musí prispôsobiť príslušným podmienkam.

Upozornenie: Nárok na záruku vzniká iba vtedy, ak sa používajú batérie alebo nabíjacie prístroje, ktoré odporúča firma Kärcher.

- Bezpodmienečne potrebné dodržiavať návod na obsluhu výrobcu batérie a nabíjačky. Pri manipulácii s batériami rešpektujte zákonné odporúčania. Batérie nikdy nenechávajte stáť vo vybitom stave, ale ich nechajte čo najskôr znova nabit'. - Aby sa predišlo vzniku plazivých prúdov, udržiavajte batérie vždy čisté a suché. Chrániť pred nečistotami, napr. kovovým prachom. - Na batériu nekladte žiadne nástroje ani podobné veci. Skrat a nebezpečie výbuchu. - Používajte vždy 2 batérie rovnakého typu! - V blízkosti batérie alebo v priestore nabíjačiek nikdy nemanipulujte s otvoreným plameňom, nevykonávajte práce, pri ktorých vznikajú iskry a nefajčite. Nebezpečenstvo výbuchu. - Používajte iba batérie so zakrytím pólov. V prípade potreby vymeňte kryty pólov. - Nedotýkajte sa horúcich dielcov, napríklad pohonného motora (riziko popálenia). - S kyselinou do batérií manipulujte opatrne. Dodržiavajte príslušné bezpečnostné predpisy! - Staré batérie je potrebné likvidovať podľa smernice EÚ 91/157 EHS tak, aby sa vyhovelo požiadavkám na ochranu životného prostredia.

Pred čistením a údržbou prístroja, pred výmenou dielov alebo pred prestavovaním na inú funkciu je potrebné prístroj vypnúť a vytiahnuť kľúč. Pri prácach na elektrickom zariadení je potrebné batériu na svorkách odpojiť. - Čistenie prístroja sa nesmie robiť prúdom vody z hadice alebo vodou pod vysokým tlakom (nebezpečenstvo skratu alebo iného poškodenia). - Opravy smú vykonávať iba schválené servisy alebo odborníci v tomto odbore, ktorí sú dôkladne oboznámení so všetkými relevantnými bezpečnostnými predpismi. Dodržiavajte bezpečnostné kontroly podľa miestnych platných predpisov pre iné lokálne používané remeselné prístroje. - Práce na zariadení vždy vykonávajte s vhodnými rukavicami.

Bezpečnostné zariadenia

Kryt prístroja

Prístroj je vybavený kontaktným spínačom krytu, ktorý vypne motor, keď sa kryt prístroja otvorí.

NEBEZPEČENSTVO

Nebezpečenstvo poranenia v dôsledku chybného kontaktného spínača krytu! Ak sa motor pri otvorení krytu prístroja nevypne, kontaktný spínač krytu má poruchu. Nepoužívajte prístroj a nechajte ho opraviť.

Hlavný spínač

V nebezpečných situáciách alebo na rýchle vypnutie prístroja otočte hlavný vypínač do polohy „0/OFF". Na zabezpečenie proti neúmyselnému uvedeniu do prevádzky otočte hlavný vypínač do polohy „0/OFF“ a vytiahnite kľúč.

Ovládacie a funkčné prvky

1 Skrutka na upevnenie posuvnej rukoväte (2x) 2 Prachový filter 3 Nádrž na smeti 4 Zadná tesniaca lišta (na nádobe na smeti) 5 Nabíjačka (Iba KM 75/40 W Bp Pack) 6 Batérie (Iba KM 75/40 W Bp Pack) 7 Hnacie kolesá 8 Bočná tesniaca lišta 9 Zametací valec 10 Predná tesniaca lišta 11 Klapka hrubých nečistôt 12 Otočné koliesko s ručnou brzdou 13 Upevnenie bočnej kefy 14 Bočná kefa 15 Uzáver krytu 16 Kryt prístroja 17 Nabíjacia zástrčka batérie (Iba KM 75/40 W Bp) 18 Posuvná rukoväť 19 Páka pre jazdu vpred 20 Páka na zdvíhanie a spúšťanie klapky hrubých nečistôt

Ovládací panel

1 Hlavný vypínač 2 Páka na spustenie a zdvihnutie bočnej kefy 3 Uzatváracia skrutka veka prachového filtra 4 Uzatváracie rameno nádoby na smeti 5 Čistenie prachového filtra 6 Vlhký alebo suchý klapka

Hlavný vypínač

0/OFF Vypnuté

1 Motor	zap
A	K l'ucik vytiahnite
B Indikácia poruchy
C Zobrazenie stavu batérié

Kľúčik vytiahnite

Pred uvedením do prevádzky

Pokyny k vykládke

NEBEZPEČENSTVO

Nebezpečenstvo zranenia, poškodenia! Pri vykladaní rešpektujte hmotnosť prístroja!

Prázdna hmotnost' (transportná hmot-nost')
KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg
Prípustná celková hmotnost'
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Vyloženie

→ Odstráňte kartón. → Odstráňte drevené kliny zaistujúce kolesá a zariadenie zdvihnite ručne z palety. Povoľte parkovaciu brzdu.

Montáž posuvného ramena

Uvoľnite skrutky. Nastavte posuvné rameno. Pritiahnite skrutky.

Montáž bočnej metly

Upozornenie: Pred sklopením zariadenia odoberte nádobu na smeti a posuvné rameno sklopte smerom dozadu. Prístroj neodstavujte na posuvnom ramene. Bočnú metlu nasuňte na unášač a pevne ju priskrutkujte.

Batérie

DodržiavajtePokyny uvedené na baterij, v námode na použitie a v prevádkovom námode pre vozidlo!

Používajte ochránné okuliare!

Udržiavajte deti v dostatočnej vzdialenosti od kyselin a baterii!

Nebezpečenstvo vybuchu!

V prípade strieknutia kyseliny do očí alebo na pokožku vypláchnite resp. spláchnite dostatočným množstvom čistej vody. Potom okamžite vyhľadajte lekára. Znečistený odev vyperte vo vode.

Odporúčané batérie

	Objednévacie cislo	Objem Prudvzdu-chu
60 Ah,Nevyža-duje udržbu	6.654-226.0*	1,65** 0,66***

• Prístroj potrebuje 2 batérie **ym3 *** v m³/h

Upozornenie: Prístroj je sériovo vybavený batériou nevyžadujúcou údržbu.

→ Otvorte kryt prístroja. Zasuňte sieťovú zástrčku nabíjačky do zásuvky.

Upozornenie: Nabíjačka je elektronicky regulovaná a samočinne ukončuje nabíjanie. Všetky funkcie prístroja sa počas procesu nabíjania automaticky prerušia.

1 Zobrazenia stavu batérie

Zobrazenie stavu batérie zobrazuje pri zasunutej sieťovej zástrčke. Pokrok v nabíjaní:

Uvedenie do prevádzky

Všeobecné pokyny

NEBEZPEČENSTVO

Nebezpečenstvo poranenia! Pred vybratím nádoby na smeti stroj vypnite.

Upozornenie: Zariadenie uveďte do prevádzky iba s uzavretým krytom.

Zametací stroj postavte na rovnou plochu. Zastavte motor. Zatáhněte ruční parkovací brzdu.

Práce kontroly a údržby

→ Skontrolujte stav nabitia batérií. → Skontrolujte bočnú metlu. → Skontrolujte zametací valec. Vyčistite prachový filter. → Vyprázdnite nádobu na smeti.

Upozornenie: Popis nájdete v kapitole Starostlivosť a údržba.

Prevádzka

Nebezpečenstvo

Dlhšie používanie zariadenia môže viesť k zlému prekrveniu rúk, spôsobeného vibráciami.

Nie je možné určiť všeobecne platnú dobu používania, pretože tá je závislá na viacerých ovplyvňujúcich faktoroch:

• Osobné dispozície k zlému prekrveniu (často studené prsty, trpnutie v prstoch).
• Nízka teplota okolia. Na ochranu rúk noste teplé rukavice.
• Pevnejšie držanie bráni prekrveniu.
• Neprerušovaná prevádzka pôsobí škodlivejšie ako práca s prestávkami.

V prípade pravidelného, dlhodobejšieho používania prístroja a v prípade opakovaného výskytu daných príznakov (napr. trpnutie v prstoch, studené prsty) odporúčame lekársku prehliadku.

Spustenie stroja

Povoľte parkovaciu brzdu. Naštartujte motor. → Hlavný vypínač otočte do polohy „1". Upozornenie: Zametací valec a bočná metla sa otáčajú.

Jazda s prístrojom

ísť dopredu

Potiahnite páku pre jazdu vpred. Upozornenie: Rýchlosť jazdy sa dá plynule regulovať polohou páky pre jazdu smerom dopredu.

Voľnobeh

Uvoľnite páku pre jazdu vpred. Zariadenie zostane stáť.

Prejazd prekážok

Prejazd pevne stojacich prekážok a do výšky 30 mm: → Nadvihnite klapku hrubých nečistôt. → Pomaly a opatrne prejsť dopredu. Prejazd pevne stojacich prekážok nad výšku 30 mm: → Prekážky smiete prechádzať iba s vhodnou rampou.

Zametanie

Nebezpečenstvo

Nebezpečenstvo poranenia! Pri otvorenej klapke hrubých nečistôt môže zametací valec odmršťovať kamene alebo štrk smerom dopredu. Dbajte na to, aby nedošlo k ohrozeniu osôb, zvierat alebo predmetov. UPOZORNENIE

Nezametajte žiadne baliace pásky, drôty a pod., lebo môže dôjsť k poškodeniu mechaniky zametania.

Upozornenie: Aby ste dosiahli optimálny výsledok čistenia, mali by ste rýchlosť jazdy prispôsobiť daným podmienkam.

Zametanie s nadzdvihnutou klapkou hrubých nečistôt

Upozornenie: Pri zametaní väčších predmetov do výšky 50 mm napr. cigaretových škatuľiek, sa musí krátko nadvihnúť klapka hrubých nečistôt.

Nadvihnite klapku hrubých nečistôt:

Upozornenie: Optimálny výsledok čistenia je možné dosiahnuť iba pri úplne spustenej klapke hrubých nečistôt.

Zametanie s bočnou metlou

→ Páku na spúšťanie bočnej kefy presuňte smerom dopredu. Bočná kefa sa spustí.

Zametanie suchej podlahy

Upozornenie: Počas prevádzky by sa mal zásobník na smeti vyprázdňovať v pravidelných intervaloch.

Upozornenie: Počas prevádzky by sa mal prachový filter čistiť v pravidelných intervaloch.

Uzavrite vlhkú alebo suchú klapku.

Zametanie vlhkej alebo mokrej podlahy

Vlhkú alebo suchú klapku otvorte. Upozornenie: Filter je tak chránený pred vlhkosťou.

Zobrazenie stavu batérie

úplné svieti zelená
30% zvyšnej kapacity svieti Žitá
10% zvyšnej kapacity bliká Červéná
Ochrana hlbokého vybita, zariadenie sa vypne	svieti Červéná

Indikácia poruchy

Indikácia poruchy zobrazuje, či na prístroji došlo k poruche:

Vyčistenie prachového filtra

→ Držiak čistenia filtra viackrát vytiahnite a zasuňte.

Vyprázdnenie nádoby na smeti

NEBEZPEČENSTVO

Nebezpečenstvo poranenia! Pred vybratím nádoby na smeti stroj vypnite.

Upozornenie: Pri vyprázdňovaní nádoby na smeti dávajte pozor na to, aby sa tesniaca lišta nepoškodila.

Upozornenie: Bowdenové alebo ťažné lanká sa nesmú zalomiť.

Uskladnenie

NEBEZPEČENSTVO

Nebezpečenstvo zranenia a poškodenia! Pri uskladnení zariadenia zohľadnite jeho hmotnosť.

Odstavenie

Pokiaľ sa zametací stroj dlhšiu dobu nepoužíva, dodržujte prosím nasledujúce body:

Zametací stroj postavte na rovnú plochu. Zastavte motor. → Kľúčik hlavného vypínača otočte do polohy „0“ a vytiahnite. Zatiahnite ručnú parkovaciu brzdu. Zametací stroj zaistite proti pohybu. Zdvihnite zametací valec. Pretožte obidve nastavovacie páky do najvyššieho otvoru. Zdvihnite bočnú kefu. Zametací stroj vyčistite zvnútra i zvonku. Zariadenie odstavte na chránenom a suchom mieste.

Batérie odpojte. → Nabite batérie a po asi 2 mesiacoch dobite.

Opravy smú vykonávať iba schválené servisy alebo odborníci v tomto odbore, ktorí sú dôkladne oboznámení so všetkými relevantnými bezpečnostnými predpismi. Prenosné priemyselné použité prístroje podliehajú bezpečnostnému preskúšaniu podľa VDE 0701.

Čistenie

UPOZORNENIE

Nebezpečenstvo poškodenia! Čistenie stroja sa nesmie robiť prúdom vody z hadice alebo vodou pod vysokým tlakom (nebezpečenstvo skratu alebo iného poškodenia).

POZOR

Pred čistiacimi prácami odpojte kladný pól batérie.

Čistenie vnútra zariadenia

Nebezpečenstvo

Nebezpečenstvo poranenia! Noste masku ochrany proti prachu a ochranné okuliare.

→ Otvorte kryt (kapotu) stroja. Zariadenie vyčistite handrou. → Zariadenie vytukajte stlačeným vzduchom. Uzavrite kryt prístroja.

Vonkajšie čistenie zariadenia

Stroj zvonka očistite pomocou vlhkej handry namočenej do mierneho umývacieho roztoku.

Upozornenie: Nepoužívajte žiadne agresívne čistiace prostriedky.

Intervaly údržby

Údržba vykonávaná zákazníkom

Denná údržba:

Upozornenie: Všetky servisné a údržbárske práce, ktoré sa pri údržbe robia u zákazníka, musí robiť kvalifikovaný odborník.

V prípade potreby sa môžete kedykoľvek obrátiť na odborných predajcov firmy Karcher.

Údržba vykonávaná službou zákazníkom

Udržba po prvom mesiaci alebo 5 prevádzkových hodinách:

Vykonať prvú inšpekciu.

Udržba každých 50 prevádzkových hodín Udržba po každých 100 prevádzkových hodinách alebo polročne

Udržba každých 300 prevádzkových hodín Udržba po každých 500 prevádzkových hodinách alebo ročne

Upozornenie: Aby ste nestratili nárok na záruku, musíte počas záručnej doby všetky servisné a udržbárske práce nechať urobiť servisnej službe firmy Kärcher podľa zošitu údržby.

Udržbárske práce

Príprava:

Zametací stroj postavte na rovnú plochu. → Kľúčik hlavného vypínača otočte do polohy „0“ a vytiahnite. Zatiahnite ručnú parkovaciu brzdu.

Prestavenie je potrebné, keď pri jazde do kopca je ťažná sila zariadenia nedostatočná.

→ Otvorte kryt (kapotu) stroja. Uvoľnite poistnú maticu. → Prestavte nastavovaciu skrutku. Pevne priskrutkujte poistnú maticu.

Kontrola zametacieho valca

Zatiahnite ručnú parkovaciu brzdu. → Odoberte nádobu na smeti. Zo zametacieho valca odstráňte pásky alebo šnúry.

Výmena zametacieho valca

Výmena je potrebná, keď je z dôvodu opotrebenia štetín výsledok zametania zreteľne horší.

POZOR

Pred vyklopením prístroja vyberte batérie. Prístroj neukladajte na posuvné držadlo.

Zatiahnite ručnú parkovaciu brzdu. Odoberte nádobu na smeti. → Vyberte batérie. Zariadenie sklopte smerom dozadu.

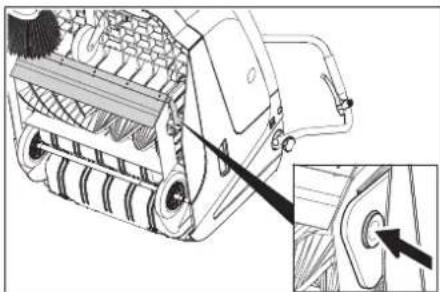

Zdvihnite klapku na hrubé nečistoty, zatlačte panvu ložiska a zametací valec sklopte smerom dopredu. Vyberte zametací valec. Na čap pohonu nasaďte nový zametací valec (vľavo). → Na opačnej strane zasuňte panvu ložiska do otvoru kulisy zametacieho valca.

UPOZORNENIE

Nebezpečenstvo poškodenia! Dávajte pozor na to, aby sa v otvore kulisy zametacieho valca nezasekli štetiny kefy.

Upozornenie: Pri montáži nového zametacieho valca sa musí nanovo nastaviť čistená plocha.

Preskúšanie a nastavenie plochy zametania zametacieho valca

→ Prejdite so zametacím strojom po rovnej a hladkej podlahe, ktorá je viditeľne znečistená prachom alebo posypaná kriedou. Zatiahnite ručnú parkovaciu brzdu. Zametací valec nechajte otáčať asi 15-30 sekúnd. Zametací stroj vpredu nadvihnite a prejdite do boku.

Tvar pozametanej plochy vytvára pravidelný pravouholník, ktorý je široký 30-40 mm.

Rozsah nastavenia (-) 1...10 (+)
Minimálna plocha zameta-nia	1
Maximálna plocha zameta-nia	10
Novy zametić valec	1...3

Nastavte pozametanú plochu:

→ Otvorte kryt (kapotu) stroja. → Prestavte ľavú a pravú nastavovaciu páku a nechajte zapadnúť do rovného otvoru.

• Nastavovaciu páku nechajte zapadnúť do hlboko ležiaceho otvoru (+): Zametaná plocha je väčšia.
• Nastavovaciu páku nechajte zapadnúť do vyššie ležiaceho otvoru (-): Zametaná plocha bude menšia. → Skontrolujte pozametanú plochu.

Výmena bočnej kefy

Výmena je potrebná, keď je z dôvodu opotrebenia štetín výsledok zametania zreteľne horší.

Upozornenie: Pred sklopením zariadenia odoberte nádobu na smeti a posuvné rameno sklopte smerom dopredu. Prístroj neodstavujte na posuvnom ramene.

Vyskrutkujte 3 skrutky na spodnej strane bočnej metly. → Demontujte bočnú kefu. → Novú bočnú metlu nasuňte na unášač a pevne ju priskrutkujte.

Nastavenie spúšťania bočnej metly

Prestavenie je potrebné, ak je z dôvodu opotrebenia štetín výsledok zametania bočnej metly zreteľne horší.

→ Otvorte kryt (kapotu) stroja. Povoľte krídlové matice.

→ Prestavte nastavovaciu skrutku. → Dotiahnite krídlové matice.

Nastavenie zdvihnutia klapky na hrubé nečistoty

• Prestavenie je potrebné, ak sa klapka hrubých nečistôt nedá dostatočne ďaleko nadvihnúť. Ak je výsledok zametania horší, napr. opotrebením prednej stieracej hrany, ťažné lanko sa musí trochu uvoľniť.

→ Otvorte kryt (kapotu) stroja. Uvoľnite poistnú maticu. → Prestavte nastavovaciu skrutku. Pevne priskrutkujte poistnú maticu.

Nastavenie a výmena tesniacich listov

Upozornenie: Pred sklopením zariadenia odoberte nádobu na smeti a posuvné rameno sklopte smerom dopredu. Prístroj neodstavujte na posuvnom ramene.

Predná tesniaca lišta: Uvoľnite upevnenie tesniacej lišty. → Nastavte alebo vymeňte tesniacu lištu.

→ Odstup tesniacej lišty od podlahy nastavte tak, aby sa rozpínala po celej šírke 0-10 mm smerom dozadu. → Vyrovnajte tesniacu lištu. → Dotiahnite upevnenie tesniacej lišty. Zadná tesniaca lišta: → Odoberte nádobu na smeti. Uvoľnite upevnenie tesniacej lišty. → Nastavte alebo vymeňte tesniacu lištu. → Odstup tesniacej lišty od podlahy nastavte tak, aby sa rozpínala po celej šírke 0-10 mm smerom dozadu. → Dotiahnite upevnenie tesniacej lišty. Bočné tesniace lišty: Uvoľnite upevnenie tesniacej lišty. → Nastavte alebo vymeňte tesniacu lištu. → Vsunte podložku o hrúbke maximálne 2 mm, aby sa nastavila vzdialenosť od podlahy. → Vyrovnajte tesniacu lištu. → Dotiahnite upevnenie tesniacej lišty.

S prírodnými štetinami: ŠPECIÁLNE na zametanie jemného prachu na hladkých podlahách na vnútorných plochách. Nie odolné voči vlhkosti, nepoužívať na abrazívne povrchy!

Zametací valec, tvrdý 6.906-885.0

Na odstraňovanie pevne priľnutých nečistôt vo vonkajšom priestore, odolný voči vlhkosti.

Zametaci valec, antista-tický

6.906-950.0

Na plochy s možnosťou statických výbojov ako koberce alebo umelé trávniky

Zametacia jegnotka kobercov

2.641-571.0

EÚ Vyhlásenie o zhode

Týmto vyhlasujeme, že ďalej označený stroj zodpovedá na základe jeho koncepcie a konštrukcie a takisto vyhotovenia, ktoré sme dodali, príslušným základným požiadavkám na bezpečnosť uvedeným v smerniciach EÚ. Pri zmene stroja, ktorá nebola nami odsúhlasená, stráca toto prehlásenie svoju platnosť

Výrobok: Zametací vysávač

Typ: 1.049-xxx

Príslušné Smernice EÚ:

Uplatňované národné normy:

---

Uplatňované postupy posudzovania zhody:

2000/14/ES: Príloha V

Úroveň akustického výkonu dB(A)

Nameraná: 86

Zaručovaná: 88

Podpísaní konajú z poverenia a s plnou mocou predstavenstva.

Pomoc pri poruchách
Porucha Odstrányenie
Stroj sa nedá našartovat'	Kontaktné spinač krytu vypol pristroj. Zatvorenie krytu pristroja
	Nabljanie batérí
	Kontrola poistky pretaženia
	Informovat' servis KÁRCHER
Motor beží, ale prístroj sa nehýbe N	Nastavenie lanka bowdenu pohonu pojazdu
	Kontrola klinového reměna
	Informovat' servis KÁRCHER
Zariadenie pri prekonávani stúpa-nia dostáva stát'	Prekonávat' jazdnú dráhu s menšim stúpaním
	Kontrola poistky pretaženia
	Nastavenie lanka bowdenu pohonu pojazdu
	Kontrola klinového reměna
	Informovat' servis KÁRCHER
Zametaci valec zostane stát, indi-kácia poruchy sa rozsvieti na Čer-veno	Hlavný vypínač otočte do polohy „OFF“, kefku skontrolujte na pritomnost' zaklinenych predmetov. Pripadne prejde dráhu s menšim stúpaním. Hlavný vypínač opāt' zapnite. Po štvernásobnom zo-pakovaní toto procesu vykoná riadenie nuteń prestávku v dlžke 2 minút z dovodu vychladnutia. Počas tejto doby nie je mozně zariadenie spustit'.
Prístroj nečistí správné	Skontrolujte opotrebovanie zametacieho valca a bočnej kefy, poprìpade ich vyměnte
	Kontrola funkcie klapky hrubích nečistôt
	Uvoǐnenie bowden klapky hrubích nečistôt (regulačná skrutka)
	Skontrolovat' naplutie a funkciu re'taze, príp. vymenit'
	Nastavenie pozametanej plochy
	Výmena zametacieho valca
	Informovat' servis KÁRCHER
Stroj prási Kontrola funkcie klapky	hrubích nečistôt
	Uvoǐnenie bowden klapky hrubích nečistôt (regulačná skrutka)
	Kontrola, Čistenie alebo výmena prachového filtra
	Nevymývajte prachový filter .
	Vyprázdnite nádobu na smeti
	Vymenit' tesniaci profil na nádobe na nečistoty
	Kontrola tesnienia prachového filtra
	Kontrola tesniacich list, Či ne sù opotrebované, v prípade potreby nastavit' alebo vymenit'
Nesprávné zametanie na okraji	Nastavenie spúšťania bočnej metly
	Výmena bočnej kefy
	Spustenie bočnej kefy na zem
	Kontrola reměna pohonu bočnej kefy
	Informovat' servis KÁRCHER
Zdvihanie bočnej metty nefunguje	Kontrola tăzného lanka zdvihania bočnej metly
	Informovat' servis KÁRCHER
Nový zametaci valec sa dotýka ná-doby na smeti	Korekcia naštevania plochy zametania, preto nechajte obidve nastavovacie páky zapadnú't do pri-slušneho vyssie ležiaceho otvoru (1...3)

Technické údaje
