NAVODILA ZA UPORABO KM 7540 W Bp Pack Kärcher

Pred prvnim pouzitim sveho za-rizeni si prectete tento puvodni

Bezpečnostni poukyny

Tehnični podatki SL 10

Namenska uporaba

Ta stroj uporabljalte izključno v skladu s podatki v Navodilu za obratovanje.

-Ta stroj za pometanje je namenjen pometanju umazanih povrsin v notranjem in zunanjem območju.
- Ta naprava je predvidena za industrijsko uporabo, npr. v hotelih, šolah, bolnisnicah, tovarnah, trgovinah, pisarnah in posredniskih trgovinah.
Pred uporabo se mora preizkusiti neoporecno stanje stroja z delovnimi pri-pomocki in obratovalna varnost. Ce stanje ni brezhibno, stroja ne smete uporabljati.
Stroj ni primeren za sesanje zdravju nevarnegaprahu.
- Na stroju se ne smejo izvajati nikakrsne spremembe.
- Stroj jeprimeren le za obloge,ki so naVEDene v navodilu za obratovanje.
- Stroj sme voziti le po povrsinah, ki jih je podjetje ali njegov pooblascenec dovolil za uporabo stroja.
- Na splošno velja: V blizini stroja se ne smejo nahajati lahko vnetljive snovi (ne-varnost eksplozij/požara).

Predvidljiva napačna uporaba

Nikoli ne pometajte/sesajte eksploziv-nih tekocin, vnetljiv chinov ter nerazredcenih kislin ali topil! K tem spadajo bencin, barvno razredcilo ali kurilno olje, ki lahko pri mesanju s sesalmim zrakom tvorijo eksplozivno paro ali me-sanice, poleg tega tudi aceton, nerazredcene kisline in topila, ker unicije-materiale, uporabljene v stroju.
Nikoli ne pometajte/ sesajte reaktivnega kovinskega prahu (npr. aluminij, magnezij, cink), le-ti tvorijo v povezavi z močno alkalnimi ali kislimi Čistilnimi sredstvi eksplozivne pline.
- Ne pometajte/SESajte predmetov, ki go-rijo ali tlijo.
- Prepovedano je zadrževanje v območju nevarnosti. Prepovedana je uporaba v prostorih, kjer obstaja nevarnost eksplozij.

Primerne podlage

-Asfalt
- Industrijska tla
- Estrih
-Beton
- Tlakovci

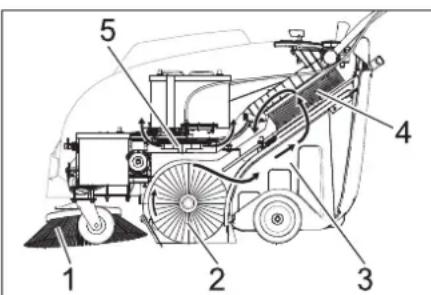

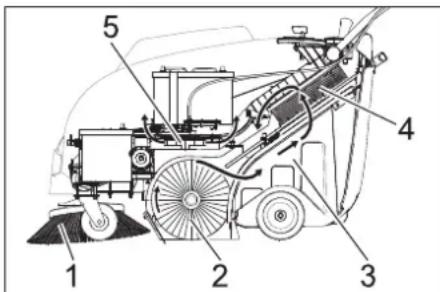

Delovanje

Pometalni stroj deluje po načelu pregrinja-nja.

• Stransko omelo (1) Čistí kote in robove pometalne povrsine in potiskajo umazanijo v pas pometalnega valja.
  -Vrtljivi pometalni valj (2) potiska umazanijo neposredno v zbiralnik smeti (3).
• Prah, ki se dviga v zbiralniku, se preko filtra za prah (4) loci in filtrirani cisti zrak se vsesa skozi sesalni ventilator (5).

Splośna navodila

Ce pri razpakiranju ugotovite transporte poskodbe, obvestite prodajno hi so.

• Preberite navodilo za obratovanje in varnostna opozorila delovnih priprav, ki so namescena na napravi.
• Na stroju pritrjene tablice z opozorili in navodili vsebujejo pomembna navodila za varno obratovanje.
• Poleg opozoril v navodilu za obratova nje se morajo upostevati splošni varno-stni predpisi in predpisi zakonodajalca o preprečevanju nasreć.

Pribor in nadomestni deli

NEVARNOST

Za preprečitev nevarnosti sme popravila in vgradnjo nadomestnih delov izvajati zgol avtoriziran uporabníski servis.

• Uporabljati se smejo le pribor in nadomestni deli, ki jih dopušča proizvajalec. Originalni pribor in originalni nadomestni deli zagotavljajo varno in nemoteno obratovanje naprave.
  Dodatne informacije o nadomestnih delihi najdete na strani www.kaercher.com v območju "Service".

Varstvo okolja

Embalaja je primerna za recikliranje. Prosimo, da embalaje ne odvrzete med gospodinjske odpadke, temvec jo odlozite v zbiralnik za ponovno obdelavo.

Stare naprave vsebujejo dragocene reciklrne materiale, ki jih je treba odvajati za ponovno uporabo. Baterije, olje in podobne snovi ne smejo priti v okolje. Zato stare naprave zavrzite v ustrezne zbiralne systemd.

Oporzorila k sestavinam (REACH)

Aktualne informacije o sestavinah najdetena:

V vsaki državi veljago garancijski pogoji, ki jih doloca naše prodajno predstavništro. Morebitne motnje na Vasem priboru, ki so posledica materialnih ali proizvodnih napak, v casu garancije brezplačno odpravljamo. V primeru uveljavljanja garancije, se z originalnim računom obrnite na prodajalca oziroma njablžji uporabniški servis.

Simboli v navodilu za obratovanje

NEVARNOST

Za neposredno grozecko nevarnost, ki vodi do tezkih telesnih poskodb ali smrti.

△OPOZORILO

Zao zno nevarno situacijo, ki bi lahko vodila do tezkih telesnih poškodb ali smrti.

PREVIDNOST

Za mozno nevarno situaciono, ki lahko vodi do lahkih poskodb ali materialne skode.

Simboli na napravi

Ne pometajte goreich ali tle-cih predmetov, kot so ciga-retni ogorki, vzigalice ali podobno.

Nevarnost zmečkanja in ureznin na jernenu, stranskem omelu, zbiralniku, potisnem streenu.

Nevarnost opeklin Med obratovanjem in v segretem stanju se izogibajte stiku temi povrsinami.

Varnostna navodila

Varnostni napotki za upravljanje

Pred uporabo se mora preizkusiti neoporecno stanje stroja z delovnimi pri-pomocki in obratovalna varnost. Ce sta-nje ni brezhibno, stroja ne smete uporabljati.
Pri uporabi naprave v nevarnih podrochijn (npr. bencinske crpalke) je treba upostevati ustrezne varnostne predpi-se. Prepovedana je uporaba v prostorih, kjer obstaja nevarnost eksplozij.
- Uporabnik mora napravo namensko uporabljati. Pri tem mora upostevati lokalne pogoje in pri delu paziti na druge osebe, predvsem na otroke.
Pred začetkom dela se mora upravlajevec prepričati, da so vse varnostne priprave pravlno namešcene in delujejo.
-Upravljavec aparata je odgovoren za nesrece z drugimi osebami ali njihov olastnino.
- Pazite na tesno prilegajoco se obleko upravljavca. Nosite trdno obutev in izogibajte se ohlapni obleki.
Pred zagonom kontrlirajte okolico (npr. otroci). Pazite na zadostno vidljivost!
Da bi preprecili nepooblasceno uporabo stroja, je potrebno izvleci ključ.
-Ko zapustite napravo, jo zavarujte pred nepooblaščenim premikanjem.
- Stroj smejo uporabljati le osebe, ki so poucene o rokovanju, ali ki so dokazale svoje znanje o rokovanju s strojem ter so izrecno pooblascene za uporabo.
- Osebe (vključno z otroki) z zmanjšanimi telesnimi, Čutnimi ali duševnimi sposobnostmi oziroma s pomanjkljivimi izkusnjami in znanjem ne smejo uporabljati naprave.
- Otroke je potrebno nadzorovati, da bi zagotovili, da seznapravo ne igrajo.

Varnostni napotki za voznjo

△Nevarnost

Nevarnost poskodb!
Nevarnost prekucnitve pri prevelikih vzponih.
- V smeri voznje vozite na vzpone in padce le do 12% .
Nevarnost prekucnitve na nestabilni podlagi.
- Stroj premikajte izkliquncno na utrjeni podlagi.
Nevarnost prekucitve pri prevalikem stranskem nagibu.
- Prečno na smer voznje vozite le na vzpone do maksimalno 12%.
Hitrost voznje je treba prilagoditi vsakokratnim razmeram.

Varnostni napotki za transport naprave

-Pri transportu upostevajte tezo naprave.
- Za transport naprave odklopite baterijo in napravo varno pritrdite.

Varnostni napotki za baterijske naprave

Opozorilo: Garancija velja le, ce uporab-ljate baterije in polnilnike, ki jih priporoça podj. Kärcher.

• Obvezno je treba upostevati navodila za obratovanje proizvajalca baterij in proizvajalca polnilnika. Pri rokovanjuz baterijami upostevajte priporocila zakonodajalca.
  Baterij nikoli ne puscajte v izpraznjenem stanju, temvec jih cim prej ponovno napolnite.
• Da preprecite uhajanje toka, baterije vedno vzdrujte ciste in suhe. Zavarujte jih pred necistočami, npr. kovinskim prahom.
• Na baterije ne polagajte orodja ali podobnega. Nevarnost kratkega stika in eksplozij.
• Vedno uporabite 2 bateriji enakega tipa!
  -V blizini baterije ali v polnilnem prostoru nikoli ne smete delati z odprtim ognjem, ustvarjati isker ali kaditi. Nevarnost eksplozij.
• Uporabljajte le baterije s Pokritimi poli. Pokrov pola v primeru izgube nadomestite.
• Ne dotikajte se vročih delov, na primer pogonskega motorja (nevarnost opeklin).
  -Bodite previdni pri ravnanju z baterijsko kislino. Upostevajte ustrezne varnostne predpise!
  -Porabljene baterije se morajo v skladu z Direktivo EU 91/157 EGS zavreci okolju prijazno.

Varnostni napotki zaNgu in vzdrrzevanje

Pred cišcenjem in vzdřevanjem aparata, zamenjavo delov ali preklopom na drugo funkcjio je potrebno aparat izklopiti in izvleci kljuc za vžig.
Pri delih na elektrichi napravi je potrebno odklopiti baterijo.
- Ciscenje stroja se ne sme izvajati z gibko cevjo ali visokotlačnim vodnim curkom (nevarmost kratkih stikov ali drugih poskodb).
- Servisiranje smejo izvajati le odobreni uporabniski servisi ali strokovnjaki za to podroce, ki soseznanjeni z vsemi pomembnimi varnostnimi predpisi.
- Upostevajte varmostne preglede v sklady z lokalno veljavnimi predpisi za komercialno uporabljane aparate, ki se premešćazo.
-Dela na napravi vedno izvajte s primernimi rokavicami.

Varnostne naprave

Pokrov naprave

Naprava je opremljena s kontaktnim stika-lomPokrova,ki izklopi motor takoj,ko se odprePokrov naprave.

NEVARNOST

Nevarnost telesnih poškodb zaradi okvarjenega kontaktnega stikalaPokrova!

Ce se motor ne izklopi, ko se odprePokrov naprave, je kontaktno stikaloPokrova okvarjeno. Naprave ne uporabljaje ali jo dajte v popravilo.

Glavno stikalo

V nevarnih situacijah ali za hiter izklop naprave, obrnite glavno stikalo na polozaj"0/OFF".
Za zavarovanje proti nehotenemu za gonu, obrnite glavno stikalo na položaj "0/OFF" in izvolecite ključ.

1 Vijak za pritrditev potisnegaa stremena (2x)
2 Filter za prah
3 Zbiralnik smeti
4 Zadnja tesnilna letev (na zbiralniku smeti)
5 Polnilnik

(Le KM 75/40 W Bp Pack)
6 Baterije
(Le KM 75/40 W Bp Pack)
7 Pogonska kolesa
8 Stranska tesnilna letev
9 Pometalni valj
10 Sprednja tesnila letev
11 Loputa za večjo umazanijo
12 Krmilni valj s fiksirno zavoro
13 Pritrditev stranskega omela
14 Stranko omelo
15 ZapiraloPokrova
16 Pokrov naprave
17 Vticza polnjenjebaterije (Le KM 75/40 W Bp)
18 Potisno streme
19 Ročica za vožnjo naprej
20 Rocica za dviganje in spusicanje lopute za grobo umazanijo

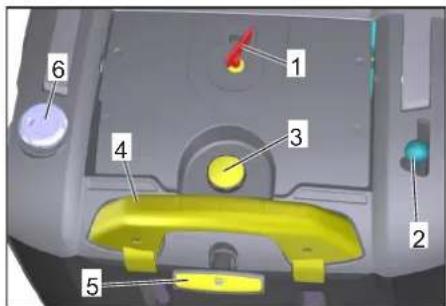

Upravljalno polje

1 Glavno stikalo
2 Rocica za dviganje in spusicanje stranskega omela
3 Zaporni vijakPokrova filtra za prah
4 Zaporni rocaj zbiralnika smeti
5 Ciscenje filtra za filter za prah
6 Moker/suhPokrov

Glavno stikalo

0/OFF Izklop motorja

1 Vklop motorja
A Izvledite kijuč
B Prikaz motnej
C Baterljski prikaz

Izvlecite ključ

Kliguc glavnega stikala obrnite preko poIozaja _,0^ in izvlecite.

OdpiranjePokrova stroja

Napotek

Pokrov naprave se deblokira s ključem glavnega stikala.

Kljuc glavnega stikala vtaknite v zapiraloPokrova in obrnite za 90^ v smeri urinega kazalca.
Zapiralokrova izvlecite za kliguc.
Odpritypokrovohisa.

ZapiranjePokrova stroja

ZapritePokrovstroja,zapiralok Pokrovase zapahne samodejno.

Pred zagonom

Napotki za razkladanje

NEVARNOST

Nevamost telesne poskodbe, nevamost materialne poskodbe! Pri nakladanju upostevejte tezo naprave!

Prazna teža (transportna teža)
KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg
Dopustna skupna teža
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Razkladanje

Odstranite karton.
Odstranite lesene panje za zavarovanje koles in stroj rocn dvignite s palette.
Sprostite fiksirno zavoro.

Montiranje potisnegastremena

Odvijte vijake.
Naravnajte potisno streme.
Privijte vijake.

Montiranje stranskega omela

Oporozil: Pred prevrajanem aparata snemite zbirnik smeti in potisno stremezasukajte naprej. Aparata ne postavlajte na potisno streme.
Stransko omelo nataknite na sojemalnik in trdno privijte.

Baterije

Varnostna navodila za baterije

Pri rokovanju z baterijami obvezno uposte-vajte sledeca opozorila:

i	Upoštevajte navodila na baterji, v Navodilu za uporabo in vNavodilu za obratovanje vozila!

Nosite zašcito za oči!

Otroci se ne smejo dotikati kislin in baterij!

Nevarmost eksplozije!

Prepovedan ogenj, iskre, odprta svetloba in kajenje!

Nevamost razjedanja!

Prva pomoc!

Oporzorilni zaznamek!

Odstranitev odpadnegamateriala!

Baterije ne odvrzite v smetnjak!

Nevarnost

Nevarnost eksplozije! Na baterijo, t.j. napole in celiche povezave, ne polagajte orodja ali podobnih predmetov.

△Nevarnost

Nevarnost poskod! Rane ne smejo nikoli priti v stik s svincem. Po delu na baterijah si vedno oistite roke.

NEVARNOST

Nevamost požara in eksplozije!

• Prepovedano je kajenje in odprt ogenj.
• Prostore, v katerih se polnijo baterije, je potrebno dobro prezračiti, sj ob polnjenju nestaja močno eksplozivni plin.

△Nevarnost

Nevamost razjedanja!

• Ce pride kisina v stik z očmi ali kožo, sperite z veliko kolićino Čiste vode.
  Nato takoj ob iscite zdravnika.
  Umazana oblačila izperite z vodo.

Priporočljive baterije

	Naroc. st. Prostor-nina	Zračni tok
60 Ah, Brez vždrže-vanja	6.654-226.0*	1,65** 0,6

• Naprava potrebujé 2 bateriji
  **vm
  *** v m³/h

Maksimalne dimenzije baterije

Dolžina Širina	Višina
267 mm 177 mm 190 mm

Priporočljivi polnilniki

	Naroč. Št.
Polnilnik	6.654-225.0

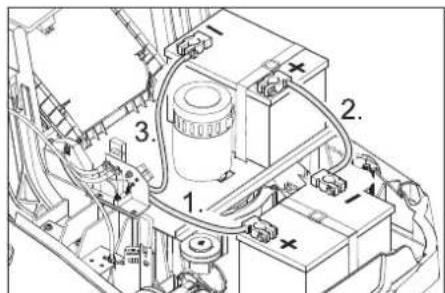

Vgradnja in priključitev baterij

Napotek

Pri KM 75/40 W Bp Pack so baterije in polnilnik ze vgrajeni.

OdpritePokrovohisja.
Baterije postavite na nosilec motorja.
Baterije zavarujte z vsakokratnim drzalinim trakom.

Polno sponko (rdeč kabel) prikljucite na plus pol (+).
Vezno napeljavo privijte na baterije.
Polno sponko prikljucite na minus pol (-).

Oporzorilo: Z zašcitno mastjo preizkusite, ali so baterijski poli in polne sponke zadovoljivo zašciteni.

Uporablajte le baterije sPokritimi poli. Pokrov pola v primeru izqube nadomestite.

PREVIDNOST

Pred zagonom stroja napolnite baterije.

Polnjenje baterij

△Nevarnost

Nevarnost poskod! Polnilnik se sme vklopiti le, ce omrežni kabel ni poskodovan. Poškodovan omrežni kabel mora proizvajalec, uporabniski servis ali kvalificirana oseba takoj zamenjati.

NEVARNOST

Nevarmost zaradi elektricnega udara. Upostevajte elektricno omrezej in zašito. Polnilnik uporabljaje le v suhih prostorih za dostnim prezračevanjem.

Oporzorilo: Cas polnjenja prazne aku baterije znaša ca. 12 ur.

△Nevarnost

Nevarnost poškod! Pri rokovanje zu baterijo upostevajte varnostne predpise. Upostevajte navodilo za uporabo proizvajalca polnilnika.

Poljenje - KM 75/40 W Bp Pack

Pozor: Akumulatorje lahko polnite samo pri sobni temperaturi!

Navodilo: Naprava je serijsko opremljena
z baterijami brez vzdhrževanja.

Odpritepokrovnaprave.
Omrežni vtic polnilnika vtaknite v vticni-co.

Navodilo: Polnilnik je elektronsko reguliran in samodejno zakljuci postopek poljenja. Vse funkcije naprave se med postopkom poljenja avtomatsko prekinejo.

1 Prikaz stanja baterije

Prikaz stanja baterije pri vtaknjenem omreznem vtiču kaže napredek postopka polnjena:

Baterije se polnijo utripa zeleno
Baterije so napolnjene sveti zeleno
Motnja na polnilniku. sveti	rdece
Prisotna je napaka n iz ta-bele napak	n-krat utripa rdece s premo-ri

Tabela napak:

1	Baterija ni priključena
2	Polarnost baterije je obrnjena
3	Globoko izpraznjena baterija
4	Težava s karakteristiko polnjenja
5	Napajalna enota je prevroča
6	Napaka strojne opreme
7	Napaka komunikacije (nacin napajal-ne enote)

Da bi zagotovili dolgo ziviljensko dobo baterije, mora biti baterija vedno popolnama napoljena.

Odpritypokrovohisija.
Polnilni kabel polnilnika vtaknite v polnilno pu so na stroju za pometanje

Omrežni vtic polnilnika vtaknite v vticnicco in vklopipe polnilnik.

Po koncanem polnjenu

KM 75/40 W Bp Pack

Iztaknite omrezniki kabel.

Omrežni kabel navijte okoli nosilca kabla polnilnika.

ZapritePokrovnaprave.

KM 75/40 W Bp

Polnilnik izklopite in loceite od omreza.
Polnilni kabel izvlecite iz stroja.
ZapritePokrovnaprave.

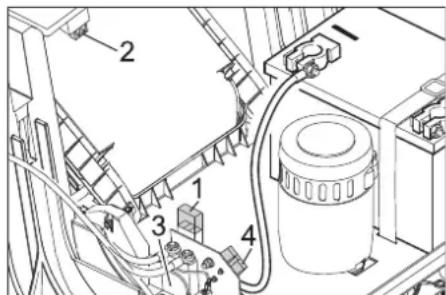

Odstranitev baterije

OdpritePokrov oja.
Polno sponko na minus polu (-) odklopi-te.
Privijte gezno napeljavo baterij.
Polno sponko na plus polu (-) odklopite.
Sprostite drzalni trak.
Izvlecite baterijo.
Izrabljeno baterijo odvrzite v skladu z veljavnimi dolocili.

Zagon

Splośna navodila

NEVARNOST

Nevarnost poskodb! Stroj izklopite preden se sname zbiralnik smeti.

Opozorilo: Zagon le pri zaptemPokrovu stroja.

Stroj za pometanje postavite na ravno povrsino.

Ugasnite motor.
Blokajte fiksirno zavoro.

Preverjanje in vzdrrzevanje

Preverite polnilno stanje baterij.
Preverite stransko omelo.
Preverite pometalni valj.
Ocistite filter za prah.
Izpraznite zbiralnik smeti.

Oporzorilo: Za opis glejte poglavje Nega in vzdhrževanje.

Obratovanje

△Nevarnost

Daljsa uporaba naprave lahk privede do vibracijsko pogojenih motenj prekrvavitve rok.

Splošno veljavnega ācasa uporabe ni možno dolociti, sj je ta odvisen od številnih dejavnikov:

• osebnogagnjenje k slabi prekrvavitvi (pogosto hladni prsti, mravljincasti prsti).
• nizka temperatura okolice. Za zašcit orok nosite tople rokavice.
  -Trdno prijemanje ovira prekrvavitev.
• Neprekinjeno obratovanje je slabse kot delo s premori.

Pri redni dalji uporabi naprave in pri ponavljaojem pojavu dolocenih simptomov (na primer mravljinci ali hladni prsti) svetujemo zdravniski pregled.

Zagon stroja

Sprostite fiksirno zavoro.
Zazenite motor.
→ Glavno stikalo obrnite na položaj 1".

Opozorilo: Pometalni valj in stransko ome lo se vrtita.

Voznja stroja

Voznja naprej

Potegnite rocico za voznjo naprej.

Opozorilo: Hitrost voznje se lahko brezstopenjsko regulira glede na položaj ročica za voznjo naprej.

Prosti tek

Spustite rocico za voznjo naprej. Stroj se zaustavi.

Prevoz ovir

Prevoz nepremicni ovir do 30~mm

Dvignite Iloputo za večjo umazanijo.
poças in previdno prevozite v smeri naprej.
Prevoz nepremicnilh ovir nad 30mm
ovire smete prevoziti le s pomo矫j ustreznegagoda.

Pometanje

Nevarnost

Nevarnost poskod! Pri odprti loputi za vecko umazanijo lahk o potemalni valji kamne ali pesek odbijejo naprej. Pazite na to, da ne ogrozate Ijudi, zivali ali predmetov.

PREVIDNOST

Ne smete pometati paketnih trakov, zic ali podobnega, ker to lahko povzroci poskodbe pometalne mehanike.

Opozorilo: Za doseo optimalega cistil nega učinka se mora hitrost vožnje prilagoditi pogojem.

Pometanje z dvignjeno Ioputo za vecjo umazanijo

Oporzorilo: Za pometanje večijih delov do visine 50 mm, NPR. cigaretnih skatlic, je potrebno za kratek ācas dvigniti loputo za večjo umazanijo.

Dvignite Ioputo za vejo umazanijo:

Potegnite rocico za dviganje lopute za vejo umazanijo.

Spustite Ioputo za večjo umazanijo:

Spustite rocico za dviganje lopute za vejo umazanijo.

Opozorilo: Optimalen rezultat ciscenja do-sezete le pri popolnama spusceni loputi za vecjo umazanijo.

Pometanje's stranskim omelom

Rocico za spusicanje stranskega omela postavite naprej. Stransko omelo se spusti.

Pometanje suhih tal

Opozorilo: Med obratovanjem je potrebno zbiralnik smeti redno prazniti.

Opozorilo: Med obratovanjem je potrebno filter za prah redno cistiti.

Zaprite moker/suhPokrov.

Pometanje vlažnih in mokrih tal

Odpritemaker/suhPokrov.

Opozorilo: Filter je takto zašciten pred vlago.

Baterijski prikaz

Baterijski prikaz med obratovanjem kaze polnilno stanje baterij:

polno sveti zeleno
30% preostale kapacite- te	sveti rumeno
10% preostale kapacite- te	utripa rdeče
Zaščita pred globokim praznjenjem, stoj se izklopi	sveti rdeče

Prikaz motenj

Prikaz motenj prikazuje, ali je na napravi prislo do motnje:

Motnja v kr Milni enoti motorja

utripa rdeče

Cischenje filtra za prah

Rocaj za ciscenje filtra večkrat izvlecite in vstavite.

Praznjenje zbiralnika smeti

ANEVARNOST

Nevarnost poskodb! Stroj izklopite preden se sname zbiralnik smeti.

Oporzorilo: Pri praznjenju zbiralnika smeti pazite na to, da se tesnilna letev ne poskoduje.

Oporzorilo: Maksimalna dovoljena obremenitev zbiralnika smeti znaša 40 kg.

Ocistite filter za prah.
Zaporni ročaj zbiralnika smeti potegnite navzgor.
Izvlecite zbiralnik smeti.
Izpraznite zbiralnik smeti.
Zbiralnik smeti potisnite notri.
Zaporni rocaj zbiralnika smeti pritisnite navzdol.

Izklop stroja

Ugasnite motor.

→ Glavno stikalo obrnite na položaj,0".

Dvignite stransko omelo.
Blokajte fiksirno zavoro.
Kliguc glavnega stikala obrnite preko po lozaja _n0^u in izvlecite.

Transport

NEVARNOST

Nevamost poskodbe in skode! Pri transportu upostevajte tezo naprave.

Ugasnite motor.
Kliguc glavnega stikala obrnite preko polozaja ^ in izvlecite.
Blokirajte fiksirno zavoro.
Kolesa zavarujte z zagozdami.
Stroj zavarujteznapenjalnimi pasovi aliyrvmi.

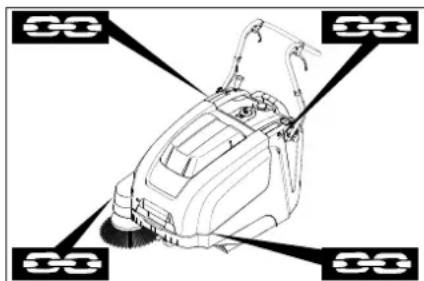

Pri transportu v vozilih napravo zavarujte proti zdrsu in prevritvi v skladu z vsakokratnimi veljavnimi smernicami.

1 Pritridtveno podroje nad potisnim stremenom

2 Pritrditveno podroje podPokrovom stroja

Opozorilo: Upostevajte oznake za pritriditvena podroja na osnovem okvirju (simboli verige).

Opozorilo: Ne prepogibajte bovdenov ali zicovodov.

Skladischenje

NEVARNOST

Nevamost poskodbe in skode! Pri shranjevanju upoštevajte težo naprave.

Mirovanje naprave

Ce stroj za pometanje dalj casa ne bo v uporabi, upostevaite sledece tocke:

Stroj za pometanje postavite na ravno povrsino.
Ugasnite motor.
Ključ glavnega stikala obrnite preko položaja „0" in izvlecite.
Blokirajte fiksirno zavoro.
Zavarujte ga pred kotalenjem.
Dvignite pometalni valj. V ta namen obe.
nastavitveni roci zaskoite v zgornjo odprtino.
Dvignite stransko omelo.
Stroj za pometanje očistite z notranje in zunanje strani.
Stroj pospravite na zašciteno in suho mesto.
Odklopibeaterije.
Baterije napolnite in jih ca. vsaka 2 me-seca dopolnite.

Vzdrževanje

Splośna navodila

• Servisiranje smejo izvajati le odobreni uporabniški servisi ali strokovnjaki za to področje, ki soseznanjeni z vsemi pomembnimi varnostnimi predpisi.
• Industrijsko korišcene naprave podlegajo varnostnem preizkusu po VDE 0701.

Cischenje

PREVIDNOST

Nevarnost poškodb! Čišćenje stroja se ne sme opravljati z gibko cevjo ali visokotlac⁻nim vodnim curkom (nevarnost katkih stikov ali drugih poškodb).

POZOR

Pred cischenjem izvlecite vtic polnilnika iz elektricne vticnice.

Pred cischenjem odklopite positivni pol baterije.

Notranje ciiscenje stroja

△Nevarnost

Nevarnost poskodb! Nosite zašcitno masko in zašcitna ocala.

OdpritePokrovohisa.
Stroj očistite s krpo.
Stroj izpihajte s komprimiranim zrakom
ZapritePokrovnaprave.

Zunanje cischenje stroja

Stroj očistite z vlazno krpo, namoceno v blago milnico.

Oporozilio: Ne uporabljaje agresivnih cis-tilin sredstev.

Intervali vzdhrzevanja

Vzdrzevanje's strani stranke

Dnevno vzdrzevanje:

Preverite obrabo in morebiti zvite trako ve na pometalnem valju in stranskem omelu.
Preverite fungcije vseh upravljalnih elementov.
Preverite delovanje vseh kontrolnil luck.

Tedensko vzdvrževanje:

Preverite napetost, obrabo in delovanje pogonskih jernen.
Preverite prosto gibljivost bovdenov in premicnih delov.
Preverite nastavitev in obrabo tesnilnil letev v pometalmem območju.
Preverite povrsino pometanja pometal nega valja.

Ocistite filter za prah.

Opozorilo: Opis glejte v poglavju Vzdrzevanje.

Opozorilo: Vsa servisna in vzdhrzevalna dela mora izvajati kvalificiran strokovnjak.

Po potrebi lahko vednoPoklicete strokovnega trgovca podj. Karcher.

Vzdrzevanje s strani uporabniškegservisa

Vzdrzevanje po prvem mescu ali po 5 obratovalnih urah:

Izvedite prvo inspekcijo.

Vzdrrzevanje vsakh 50 obratovalnih ur

Vzdrževanje vsakih 100 obratovalnih ur ali polletno

Vzdrzevanje vsakih 300 obratovalnih ur Vzdrzevanje vsakih 500 obratovalnih ur ali letno

Oporzorilo: Za ohranjanje garancijskih zahevkov mora pooblasceni uporabniiski servis podjetja Karcher med garancijsko dobo izvesti vsa servisna in vzdvrzevalna dela v skladu z vzdvrzevalno knjiico.

Vzdrzevanje

Priprava:

Stroj za pometanje postavite na ravno povrsino.
Kljuc glavnega stikala obrnite preko po lozaja,0" in izvlecite.
Blokirajte fiksirno zavoro.

Splośna varnostna navodila

NEVARNOST

Nevarnost poškodb!

Po izklopu motor potrebuje še pribl. 3 - 4 sekunde podaljsanega teka. V tem casu je prepovedano zadrževanju v pogonskem območju.

△OPOZORILO

Pred vsemi vzdrrzevalnimi deli in popravili pustite, da se stroj dovolj ohladi.

Ne dotikajte se vrochih delov, kot je pogonski motor.

POZOR

Pred vzdrrzevalnimi deli izvlecite vtic polnil-nika iz elektrnic vticnice.

Pred vzdrrzevalnimi deli odklopite positivni pol baterije.

POZOR

Preden napravo prekucnete, odstranite akumulatorje in zbiralnik smeti potisno streme pa obrnite naprej. Naprave ne odlagajte na potisno streme.

Pred ciscenjem in vzdrrzevanjem stroja in zamenjavo delov je potrebno aparat izklopiti.

Nastavljanje bovdena vozega pogona

Nastavljanje potrebno, cpei voznji navkreber pogonska moc stroja ni dovolj.

Odpritypokrovohisija.
Odvijte protimatico.
Nastavite nastavitveni vijak.
Privijte protimatico.

Preverjanje pometalnega valja

Blokajte fiksirno zavoro.
Odstranite zbiralnik smeti.
S pometalnega valja odstranite trakove ali vvice.

Zamenjava pometalnegavalja

Menjava je potrebna, Če zaradi obrabe kr-tace rezultat cišcenja vidno popusti.

POZOR

Nevarnost poškod! Pazite na to, da se dlacice ne prišćipnejo v odprtino držala pometalnega valja.

Opozorilo: Po vgradnji novega pometalne-ga valja je potrebno povrsino pometanja na novo nastaviti.

Preverjanje in nastvljanje povrsine pometanja pometalnegavalja

Pometalni stroj sprejdaj dvignite in za-peljite na ravna in gladka tla, ki so znat-no prekritas prahom ali kredo.
Blokirajte fiksirno zavoro.
Pustite, da se pometalni valj ca. 15-30 sekund vrti.
Pometalni stroj spreddaj dvignite in za-peljite na stran.

Oblika povrsine pometanja tvori pravilen pravokotnik, ki je sirok med 30-40 mm.

Področje nastavljanja (-) 1...10 (+)
Minimalna povrsina pometanja	1
Maksimalna povrsina pome-tanja	10
Nov pometalni valj 1...3

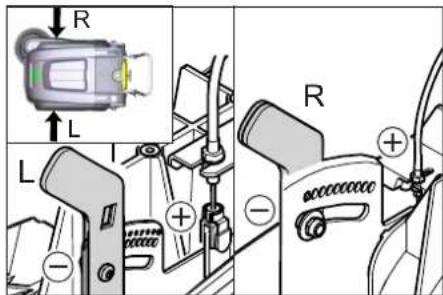

Nastavljanje povrsine pometanja:

OdpritePokrovohisja.
Nastavite levo in desno nastavitveno rocico in ju zaskocite v isto odprtino.

• Nastavitveno ročico zaskočite vNJnizje ležečo odprtino (+): Povrsina pometanja se poveča
• Nastavitveno ročico zaskocite v najvisje ležecko odprtino (+): Povrsina pometanja se zmanjsa

Preverite ogledala za pometanje.

Zamenjava stranskega omela

Menjava je potrebna, Če zaradi obrabe kr-tace rezultat ciscenja vidno popusti.

Oporozil: Pred prevrajanem aparata smemite zbirnik smeti in potisno stremezasukajte naprej. Aparata ne postavljaje na potisno streme.

Izvijte 3 vijake na spodnji strani stranskega omela.
Snemite stransko omelo.
Novo stransko omelo nataknite na sojemalnik in trdno privijte.

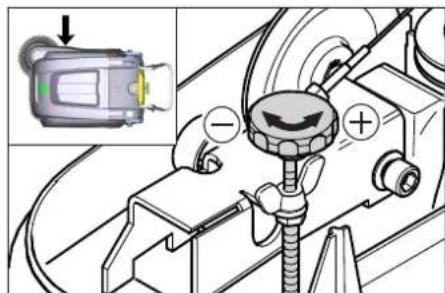

Nastavljanje spusicanja stranskega omela

Nastavljanje je potrebno, ce zaradi obrabe krtace rezultat ciscenja stranskega omela vidno popusti.

Odpritekpokrovohisja.
Sprostite krilato matico.

Nastavite nastavitveni vijak.
Pritegnite krilato matico.

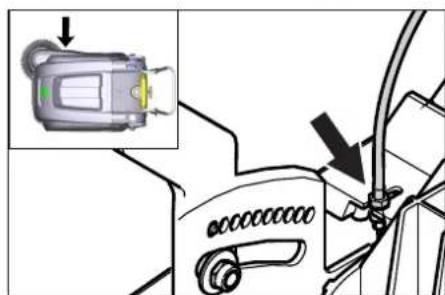

Nastavljanje dviganja Iopute za večjo umazanijo

Nastavljanje je potrebno, cie lopute za večjo umazanijo ni mogoće dovolj dvigniti.
- Ce se rezultat pometanja poslabsa, npr. zaradi obrabe sprednje odprnte, je potrebno bovden nekoliko popustiti.

OdpritePokrov ohišja.
Odvijte protimatico.

Nastavite nastavitveni vijak.
Privijte protimatico.

Nastavljanje in zamenjava tesnilnih letev

Oporozil: Pred prevrajanem aparata snemite zbirnik smeti in potisno stremezasukajte naprej. Aparata ne postavljaje na potisno streme.

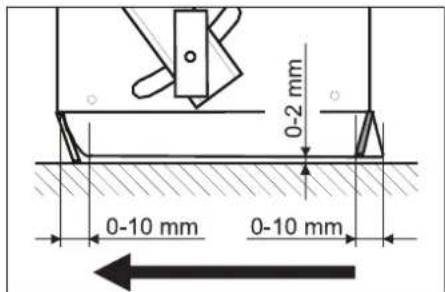

Sprednja tesnilna letev

Odvijte prirrditve tesnilne lestve.
Ponastavite ali zamenjaje tesnilno letev.

→ Talni razmak tesnilne letve nastavite ta-ko, da se z naknadnim tekom 0-10 mm prestavi nazaj.

Tesnilno letev naravnajte.

Pritegnite pritrditev tesnilne lestve.

Zadnja tesnilna letev

Odstranite zbiralnik smeti.

Odvijte pritridyte tesnilne lestve.

Ponastavite ali zamenjaje tesnilno letev.

→ Talni razmak tesnilne letve nastavite ta-ko, da se z naknadnim tekom 0-10 mm prestavi nazaj.

Pritegnite pritrditev tesnilne lestve.

Stranske tesnilne letve

Odvijte pritrditve tesnilne lestve.
Ponastavite ali zamenjaje tesnilno letev.
Spodaj potisnite podlogo z debelino naječ 2 mm, da nastavite talni razmak.
Tesnilno letev naravnajte.
Pritegnite pritrditev tesnilne lestve.

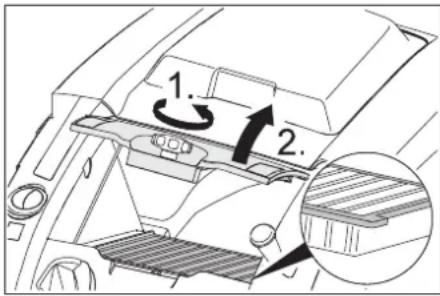

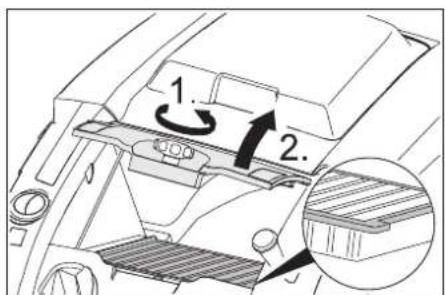

Pred začetkom menjave filtra za prah izpraznite zbiralinik smeti. Pri delih na filtrin ni napravi nosite zašcitno masko za prah. Upostevajte varnostne predpise za ravnanje z drobnim prahom.

PREVIDNOST

Nevamost poškodb!

Filtra za prah ne izpirajte.
Blokirajte fiksirno zavoro.
Ocistite filter za prah.

Nastavitveni vijakPokrova filtra za zrak zavrtite v nasprotni smeri urnega kazalca.
DvignitePokrov filtra za prah.

Zamenjaje filter za prah. Pazite na pravilni vgradni položaj filtra za prah (glejte sliko).
Zaporni vijak obrnite do konca.

PREVIDNOST

Ce se zaporni vijak ne obrne do konca, lahko pride do poskodb.
Oporzorilo: Pri vgradnji novega filtra pazite na to, da lamele ostanejo neposkodovane.

Menjavavarovalke/releja

KM 75/40 W Bp

1 Varovalka F1 (50 A)
2 Varovalka F2 (2 A)
3 R e l e
4 V t i c za polnjenbe baterije

Odpritekopkovnaprave.
Zamenjaje okvarjeno varovalko ali rele.

KM 75/40 W Bp Pack

Varovalka se nahaja na akumulatorski sponki.

Pribor

Stransko omelo, mehko	6.905-626.0
Za drobni prah na notranjih povrsinah, od-porno proti mokroti.
Pometalni valj, mehek	6.906-886.0
Z naravnimi dlacicami: posebej za pome-tanje finega prahu na gladkih tleh na not-ranjih povrsinah.
Ni opdoren proti mokroti, ne uporabljaje za abrazivne povrsine!
Pometalni valj, trd 6.906-885.0
Za odstranjevanje trdno oprijemajoće se umazanje v zunanjem področju, odporno proti mokroti.
Pometalni valj, antistatici-ni	6.906-950.0
Za povrsine, ki se statično naelektrijo, kot so preproge ali umetne trate
Enota za Čišćenje pre-prog	2.641-571.0
Vsebuje: Sito za puhek, antistaticni pometalni valj, 3-krat vodilno kolo

Izjava EU o sklearnndosti

S to izjavo potrujemo, da spodaj omenjeni stoj zaradi svoje zasnove in nacina izdelave ustreza temeljinim varnostnim in zdavstvenim zahtevam EU-standardov. Ta izjava izgubi svojo veljavnost, ce kdo napravo spremeni brez naşa tegsoglasja.

Proizvod: Pometalno sesalni stroj

Tip: 1.049-xxx

Zadeyne directive EU:

Uporabljeni usklajeni standardi:

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

ENIEC63000:2018

Uporabni nacionali standardi:

Postopek ocenjevanja skladnosti:

2000/14/ES: Priloga V

Raven zvočne moči dB(A)

Izmerjeno: 86

Zajamceno: 88

Podpisniki ravnajo po navodilih in s pooblastilom uprising.

Pooblascena oseba za dokumentacio: S. Reiser

Alfred Karcher SE & Co. KG

Pomoč pri motnjah
Motnja Odprava
Stroja ni možno zagnati Kontaktno	stikaloPokrova je izklopilo napravo. ZapiranjePokrova naprave
	Poljinjenbe baterij
	Preverite varovalko pred preobrenenitvijo
	Obvestite uporabniški servis podj. Kärcher
Motor teče, vendar stroj ne pelje	Nastavite bovden voznega pogona
	Preverite klinasti jermen
	Obvestite uporabniški servis podj. Kärcher
Stroj pri志强ji po strmini ostane na mestu	Vozite po poti z manjšim vzponom
	Preverite varovalko pred preobrenenitvijo
	Nastavite bovden voznega pogona
	Preverite klinasti jermen
	Obvestite uporabniški servis podj. Kärcher
Pometalni valj se zaustavi, prikaz motnje sveti rdeče	Glavno stikalo obrnite na "OFF", preverite krtačo glede zatakjenih predmetov. Po potrebi prevozite manjše vzpone. Ponomovnvo vklopite glavno stikalo. Po Štirikratnem ponavljanju tega postopka izvede krmiljenje prisile odmor 2 minut za ohladitev. Med tem Časom ni aparata mogoće zagnati.
Stroj ne pometa dobro	Preverite obrabo pometalnega valja in stranskega omela, po potrebi zamenjajte
	Preverite delovanje lopute za večjo umazanijo
	Popustite bovden lopute za grobo umazanijo (nastavitveni vijak)
	Preverite napetost in delovanje jernena, po potrebi zamenjajte
	Nastavite povrsino pometanja
	Zamenjajte pometalni valj
	Obvestite uporabniški servis podj. Kärcher
Stroj praši Preverite delovanje lopute	ze va večjo umazanijo
	Popustite bovden lopute za grobo umazanijo (nastavitveni vijak)
	Preverite filter za prah, ga očistite ali zamenjajte
	Filtra za prah ne izpirajte.
	Izpraznite zbiralnik smeti
	Zamenjajte tesnilni profil na zbiralniku smeti
	Preverite tesnilo na filtru za prah
	Preverite obrabo tesnilinih letev, po potrebi jih nastavite ali zamenjajte
Slabo pometanje ob robovih	Nastavlite spušćanje stranskega omela
	Zamenjajte stransko omelo
	Spušćanje stranskega omela
	Preverite pogonski jermen stranskega omela
	Obvestite uporabniški servis podj. Kärcher
Dviganje stranskega omela ne de-luje	Preverite bovden dviganja stranskega omela
	Obvestite uporabniški servis podj. Kärcher
Novi pometalni valj drsa po zbiral-niku smeti	Korigirajte nastavitev pometalne povrsine, v ta names zaskočite obe nastavitveni ročici v vsakokra-tno višje ležečo odprtino (1...3)

Tehnični podatki

		KM 75/40 W Bp KM 75/40 W Bp Pack
Podatki o stroju
Dolžina x širina x višina (potisno streme razklopljeno) mm 1430 x 750 x 1	190 1430 x 750 x 1190
Dolžina x širina x višina (potisno streme sklopljeno) mm 1160 x 750 x 930	1160 x 750 x 930
Teža (brez baterij) kg 79 79
Teža (z baterijami) kg 125 125
Dopustna skupna teža kg 205 205
Hitrost vožnje in pometanja km/h 4,5 4,5
Sposobnost vzpona (maks.)	%	12 12
Premer pometalnega valja	mm 265 265
Premer stranskega omela	mm 410 410
Površinska moč maks.	m³/h	3400
Delovna širina brez stranskih omel	mm 550 550
Delovna širina s stranskim omelom	mm 750 750
Volumen zbiralnika smeti	I	40 40
Vrsta zaščite zašiteno profi kapljajovi	--	IPX 3
Motor
Tip	--	Enosmerei motor s permanentnimi magneti Smer vrtenja desno
Napetost	V	24 24
Nazivni tok	A	22 22
Nazivna moč	W	400
Št. vrtlajev	1/min	2750
Vrsta zaščite	--	IP 20
Baterija
Tip	--	--
Kapaciteta	Ah	--
Teža	kg --	23
Polnilini Čas pri popolnama prazni bateriji	h	--
Trajanje obratovanja po večkratnem poljenju	h	--
Polnilinik
Omrežna napetost	V~	-- 230
Izhodna napetost	V	--
Polnilini tok	A	--
Omrežna frekvenca	Hz	-- 50/60
Električna zaščita
Centralna	A	50 50
Varovalka za krmljenje	A	2
Zaščita izpraznitve	--	preko releja
Polnilnik		---
Filtrirni in sesalni sistem
Filtrska povrsina filtra za droben prah	m²	1,8 1,8
Uporabna kategorija filter za prah, ki ne ogroža zdravja	--	L
Nazivni podtlak sesalnegaSYSTEMA	mbar	5
Nazivni volumski tok sesalnegaSYSTEMA	I/s	45 45
Pogoji okolice
Delovna temperatura	°C	-5 do +40
Temperatura poljenja		---
Zračna vlažnost, brez rosenja	%	0 - 90
Ugotovljene vrednosti v skladu z EN 60335-2-72
Nivo hrupa LpA	dB(A)	71 71
Negotovost KpA	dB(A)	3
Nivo hrupa ob obremenitviLWA+ negotovost KWA	dB(A)	88 88
Negotovost KWA		2
Vrednost vibracij dlan-roka	m/s²	3,7 3,7
Negotovost K	m/s²	0,2 0,2

Pridržujemo si pravico do tehnicih spre-memb.

Nebezpečenstvo

Nebezpecenstvo poranenia! Rany nikdy nevystavujte styku s olovom. Po praci na bateriach si vzdy umyte ruky.

NEBEZPECENSTVO

Nebezpečenstvo požiaru a explózie!
- Fajcenie a otvoreny ohen su zakazane.
Priestory, v ktorych sa baterie nabijaju, sa musia dobre vetrat, pretoze pri nabi-jani vznika vsoko explozivny plyn.

Nebezpecenstvo

Nebezpečenstvo poleptania!

Nebezpečenstvo poskodenia!

Nevymyvajte prachovy filter.
Zatiahnite ručné parkovaciu brzdu.
Vycistite prachovy filter.

Uzatvaraci skrutku krytu prachoveho filtra naskrutkujte oproti zmyslu pohybu hodinovych ruciciek.
Zdvihnite veko prachoveho filtra.
Vymente prachovy filter. Dbajte na spravnu montaznu polohu prachoveho filtra (vid obrazok).
Uzatváraciu skrutku naskrutkujte až po doraz.

UPOZORNENIE

Ak sa uzatváracia skrutka nenaskrutkuje az po doraz, moze dojst' k poškodeniu.

Upozornenie: Pri montáži nového filtra dbajte na to, aby lamely dostali nepoškodené.

Vymena pointky/rele

KM 75/40 W Bp

1 Poistka F1 (50 A)
2 Poistka F2 (2 A)
3 R e l é
4 Nabijacia zăstrčka batérié
Otvorte kryt pristroja
Vymeinte chybnu poistku alebo relié.
KM 75/40 W Bp Pack
Poistka sa nachadza na svorke polu baterie.

Príslušenstvo

Bočná metla, mäkká 6.905-626.0

Na jemny prac h vo vnutri, odolna voci vlh-kosti.

Stavljanje ureda ja van pogona HR 6

Predvidiva pogresna uporaba

• Ni u kom slučaju se ne smiju skupljati/ usisavati eksplozivne tekucine, zapaljivi plinovi kao ni nerazrijedene kiseline niti otapala! U to spadaju benzin, razrjedi-vaci za boje ili lož ulje, jer se njihovim kovitlanjem i miješanjem s usisnim zrankom mogu formirati eksplozivna isparenja ili eksplozivne smjese, osim toga aceton, nerazrijedene kiseline i otapala, buduci da nagrizaju materijale koji se koriste u stroju.
  Nikada nemojte sakupljati niti usisavati reactivnu metalnu prasinu (od npr. aliminija, magnezija, cinka), buduci ona u spju s jako alkalinim i kiselim sredstvima za ciscenje formira eksplozivne plinove.

Nemojte skupljati/usisavati zapaljene ili uzarene predmete.
Nemojte se pri radu stroja zadržavati u području opasnosti. Zabranjen je rad u prostorijama u kojima prijeti opasnost od eksplozija.

Prikladne podloge

-Asfalt
- Podovi industrijskih postrojenja
- Estrih
Beton
- Popločane povrsine

Funkcija

Metenje vlažne ili mokre podloge

Otvoritezasun za mokro/suho usisavanje.

Napomena: Filtar se tako štiti od vlage.

Pokazivač napunjenosti akumulatora

Metenje vlažne ili mokre podloge

Otvorite kapak za mokro/suvo usisavanje.

Napomena: Na taj način se filter štiti od vlage.

Prikaz napunjenosti akumuladora

Napunjenost akumulatora se za vreme rada prikazuje naPokazivaču:

puno svetli zeleno
30% preostalog kapaciteta	svetli Žuto
10% preostalog kapaciteta	treperi crveno
zaštita od potpunog pražnjenja, urežaj se iskligučuje	svetli crveno

Prikaz smetnje

Indikator smetnjePokazuje da li postoji kvar na uredaju:

Smetnja na upravljanju motora

treperi crveno

Ciscenje filtera za prasinu

Rucicu za ciscenje filtera vise puta izvucite i gurnite nazad.

Praznjenje nakupljene prljavstine

OPASNOST

Opasnost od povreda! Iskijučite uredaj pre nego što iz njega izvadite rezervoor sa nakupljenom prjavstinom.

Napomena: Pazite da se pri pražnjenju posude za nakupljenu prljavstinu ne osteti zaptivna letvica.

Napomena: Maksimalna dozvoljena nosivost posude za prljavstinu iznosi 40 kg.

Ocistite filter za prasinu.
Blokirnu kuku posude za nakupljenu prljavstinu povucite uvis.
Izvucite posudu za prljavstinu.
Ispraznite posudu sa nakupljenom prljavstinom.
Ugurajte posudu za prljavstinu.
Blokirnu kuku posude za nakupljenu prljavstinu pritisnite na dole.
