INSTRUKCJA OBSŁUGI KM 7540 W Bp Pack Kärcher

Proces energii - KM 75/40 W Bp Pack

Proces ładowania - KM 75/40 W Bp

Pomoc przy usterkach. .CS 9

Zamknij maskę silnika, zamek maski zapada samoczynnie.

Przed uruchomieniem

Instrukcje dotyczące rozładunku

△NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia, niebezpieczeństwo uszkodzenia!

Niebezpieczeństwo wypadku! Przed wyjęciem pojemnika na zamiatane zanieczyszczenia wyłącz urządzenie.

Uwaga: Urządzenie należy obsługiwać tylko przy zamkniętej masce.

Zamiatarkę ustaw na równej powierzchni. Wyłącz silnik. → Zablokuj hamulec.

Czyszczenie zewnętrzne urządzenia

→ Urządzenie przetrzyj wilgotną, w niezbyt silnym roztworze piorącym zamoczoną ściereczką.

Konserwacja co 50 godzin pracy

Konserwacja co 300 godzin pracy

Przed pierwszym użyciem urządzenia należy przeczytać oryginalną instrukcję obsługi, postępować według jej wskazań i zachować ją do późniejszego wykorzystania lub dla następnego użytkownika.

Uzytkowanie zgodne z przyznaczeniem	PL	1
Funkcja	PL	1
Wskazówki ogólne	PL	1
Wskazówki bezpiecznych	PL	2
Elementy urzadzenia	PL	3
Przed pierwszym uruchomieniem	PL	4
Uruchamianie	PL	5
Działanie	PL	5
Wymiarcenie z eksploataci	PL	6
Czyszczelenie i konserwacja	PL	6
Akcesoria	PL	8
Deklaracja zgodność UE	PL	9
Usuwanie usterek	PL	10
Dane techniczne	PL	11

Użytkowanie zgodne z przeznaczeniem

Urządzenie należy stosować wyłącznie zgodnie z niniejszą instrukcją obsługi.

Zamiatarka jest przeznaczona do zamiatania zanieczyszczonych powierzchni wewnętrznych i zewnętrznych. - Urządzenie jest przystosowane do użytku komercyjnego, np. w hotelach, szkołach, szpitalach, fabrykach, sklepach, biurach i lokalach na wynajem. - Przed rozpoczęciem pracy należy sprawdzić urządzenie z wyposażeniem roboczym pod kątem prawidłowego stanu i bezpieczeństwa eksploatacji. Jeżeli nie jest ono poprawne, to sprzętu takiego nie wolno używać. - Urządzenie nie jest przystosowane do odsysania pyłów szkodliwych dla zdrowia. - Nie należy dokonywać żadnych modyfikacji urządzenia. - Urządzenie jest przeznaczone wyłącznie do zastosowania w celach wymienionych w instrukcji obsługi. - Urządzenie należy eksploatować wyłącznie na powierzchniach wskazanych przez producenta. Zasadniczo obowiązuje zasada: nie przechowywać łatwo zapalnych materiałów w pobliżu urządzenia (niebezpieczeństwo wybuchu/pożaru).

Przewidywalne niewłaściwe użytkowanie

• Nigdy nie zamiatac i nie zasysać cieczy wybuchowych, gazów palnych ani nierozcieńczonych kwasów lub rozpuszczalników! Zaliczają się do nich benzyna, rozcieńczalniki do farb lub olej opałowy, które w wyniku zmieszania z zasysanym powietrzem mogą tworzyć opary lub mieszanki wybuchowe, ponadto aceton, nierozcieńczone kwasy i rozpuszczalniki, mogące zniszczyć materiały, z których wykonane jest urządzenie.
• Nigdy nie zamiatac/zbierać reaktywnych pyłków metalowych (np. aluminium, magnezu, cynku), gdyż w połączeniu z mocno alkalicznymi albo kwaśnymi środkami czyszczącymi tworzą one gazy wybuchowe.
• Nie zamiatac i nie zasysać płonących ani żarzących się przedmiotów.
• Przebywanie w obszarze zagrożenia jest zabronione. Eksploatacja urządzenia w pomieszczeniach zagrożonych wybuchem jest zabroniona.

Odpowiednie nawierzchnie

• asfalt
• podłoga przemysłowa
• jastrych - beton - kostka brukowa

Funkcja

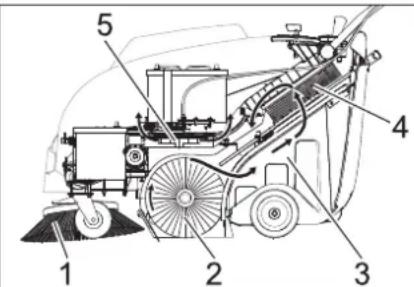

Zamiatarka pracuje na zasadzie przerzucania.

• Miotła boczna (1) czyści narożniki i krawędzie zamiatanej powierzchni i kieruje zanieczyszczenia w stronę walca zamiatającego.
• Obracający się walec zamiatający (2) odprowadza zanieczyszczenia bezpośrednio do zbiornika śmieci (3).
• Pył znajdujący się w zbiorniku jest oddzielany przez filtr pyłowy (4), a przefiltrowane i oczyszczone powietrze jest odsysane przez dmuchawę ssącą (5).

Wskazówki ogólne

W przypadku stwierdzenia uszkodzeń transportowych po rozpakowaniu należy powiadomić o tym fakcie sprzedawcę.

• Przeczytać i przestrzegać informacji z instrukcji obsługi i przepisów bezpieczeństwa umieszczonych na urządzeniu i wyposażeniu roboczym.
• Umieszczone na urządzeniu tabliczki ostrzegawcze zawierają ważne wskazówki dotyczące bezpiecznej eksploatacji.
• Oprócz wskazówek zawartych w instrukcji obsługi należy przestrzegać ogólnych obowiązujących przepisów dotyczących bezpieczeństwa i zapobiegania wypadkom.

Wyposażenie dodatkowe i części zamienne

△NIEBEZPIECZEŃSTWO

Aby wykluczyć zagrożenia, naprawy i montaż części zamiennych mogą być przeprowadzane jedynie przez autoryzowany serwis. Stosować wyłącznie wyposażenie dodatkowe i części zamienne dopuszczone

Nie od producenta. Oryginalne wyposażenie i oryginalne części zamienne gwarantują bezpieczną i bezawaryjną pracę urządzenia.

Dalsze informacje o częściach zamiennych dostępne na stronie internetowej www.kaercher.com w dziale Serwis.

Ochrona środowiska

Materiał, z którego wykonano opakowanie, nadaje się do ponownego przetworzenia. Prosimy nie wyrzucać opakowania do śmieci z gospodarstw domowych, lecz oddać do recyklingu.

Zużyte urządzenia zawierają cenne surowce wtórne, które powinny być oddawane do utylizacji. Akumulatory, olej i tym podobne substancje nie powinny przedostać się do środowiska naturalnego. Prosimy o utylizację starych urządzeń w odpowiednich placówkach zbierających surowce wtórne.

Wskazówki dotyczące składników (REACH)

Aktualne informacje dotyczące składników znajdują się pod:

W każdym kraju obowiązują warunki gwarancji określone przez dystrybutora urządzeń Karcher. Jakiekolwiek usterki akcesoriów usuwamy w okresie gwarancji bezpłatnie, o ile spowodowane są one błędem materiałowym lub produkcyjnym. W sprawach napraw gwarancyjnych prosimy kierować się z dowodem zakupu do dystrybutora lub do autoryzowanego punktu serwisowego.

Symbole w instrukcji obsługi

NIEBEZPIECZEŃSTWO

Przy bezpośrednim niebezpieczeństwie, prowadzącym do ciężkich obrażeń ciała lub do śmierci.

OSTRZEŻENIE

Przy możliwości zaistnienia niebezpiecznej sytuacji mogącej prowadzić do ciężkich obrażeń ciała lub śmierci.

OSTROŻNIE

Przy możliwości zaistnienia niebezpiecznej sytuacji mogącej prowadzić do lekkich obrażeń ciała lub szkód materialnych.

Symbole na urządzeniu

Nie należy zbierać palących się lub żarzących przedmiotów, jak np. papierosy, zapałki itp.

Niebezpieczeństwa zgniecenia i zranienia o pas rzemienny, szczotki boczne, zbiornik, uchwyt do prowadzenia.

Niebezpieczeństwo poparzenia

Należy unikać kontaktu z tymi powierzchniami podczas pracy i nagrzewania

Wskazówki bezpieczeństwa

Przepisy bezpieczeństwa dotyczące obsługi

• Przed rozpoczęciem pracy należy sprawdzić urządzenie z wyposażeniem roboczym pod kątem prawidłowego stanu i bezpieczeństwa eksploatacji. Jeżeli nie jest ono poprawne, to sprzętu takiego nie wolno używać. Podczas użytkowania w obszarach zagrożonych (np. na stacjach benzynowych) należy przestrzegać stosownych przepisów bezpieczeństwa. Eksploatacja urządzenia w pomieszczeniach zagrożonych wybuchem jest zabroniona. Użytkownik ma obowiązek używania urządzenia zgodnie z jego przeznaczeniem. Podczas pracy urządzenia musi on uwzględniać warunki panujące w otoczeniu i uważać na inne osoby, zwłaszcza dzieci.
• Przed rozpoczęciem prac operator musi się upewnić, że wszystkie urządzenia zabezpieczające są odpowiednio założone i działają właściwie. Operator urządzenia jest odpowiedzialny za wypadki z udziałem innych osób lub ich własności. Operator musi zwracać uwagę na potrzebę używania ściśle przylegającej odzieży. Używać mocnego obuwia i unikać luźnych ubrań.
• Przed najazdem skontrolować obszar w pobliżu (np. dzieci). Upewnić się, że istnieje wystarczająca widoczność!
• Aby uniknąć użycia przez osoby nieupoważnione, należy wyjąć kluczyk zapłonowy.
• Po zakończeniu pracy urządzenie należy zabezpieczyć przed przypadkowym ruchem.
• Urządzenie może być obsługiwane tylko przez osoby, które zostały przeszkolone w zakresie obsługi lub przedstawiły dowód umiejętności obsługi i zostały wyraźnie do tego wyznaczone.
• Niniejszego urządzenia nie mogą używać osoby (także dzieci) o ograniczonych możliwościach fizycznych, sensorycznych i mentalnych albo takie, którym brakuje doświadczenia i wiedzy na temat jego używania.
• Dzieci powinny być nadzorowane, żeby zapewnić, iż nie będą się bawiły urządzeniem.

Przepisy bezpieczeństwa dotyczące jazdy

rójkąt Niebezpieczeństwo

Ryzyko obrażeń!

Jazda po zbyt dużych wzniesieniach grozi przewróceniem.

Wjeżdżać na wzniesienia i zjeżdżać na spadkach terenu tylko do 12%. Niestabilne podłoże grozi przewróceniem. - Urządzeniem jeździć wyłącznie po utwardzonej powierzchni. Zbyt duże nachylenie boczne grozi przewróceniem. Wjeżdżać tylko na wzniesienia do 12% prostopadle do kierunku jazdy. Prędkość jazdy należy dopasować do danych warunków.

Przepisy bezpieczeństwa dotyczące transportu urządzenia

Zwrócić uwagę na ciężar urządzenia w czasie transportu. - Przed transportem urządzenia odłączyć akumulator i w bezpieczny sposób zamocować urządzenie.

Przepisy bezpieczeństwa dot. urządzeń zasilanych akumulatorami

Wskazówka: Jedynie wtedy, gdy używają Państwo akumulatorów i zasilaczy zalecanych przez firmę Kärcher, zachowują Państwo uprawnienia gwarancyjne.

• Koniecznie należy przestrzegać instrukcji obsługi producenta akumulatora i ładowarki. Prosimy o przestrzeganie wskazań producenta dotyczących obchodzenia się z akumulatorami.
• Nigdy nie pozostawiać akumulatorów w stanie rozładowania, lecz jak najszybciej znowu je naładować.
• Aby uniknąć wystąpienia prądu pełzającego, należy stale zachować akumulatory w czystości i w suchym miejscu. Chronić przed zanieczyszczeniami, na przykład przed metalowymi.
• Nie kłaść żadnych narzędzi lub podobnych rzeczy na akumulatory. Niebezpieczeństwo powstawania zwarć i wybuchów. Zawsze stosować 2 akumulatory tego samego typu! W żadnym wypadku nie należy manipulować przy otwartym płomieniu, powodować powstawania iskier czy palić papierosów w pobliżu akumulatora albo w przestrzeni ładowania akumulatora. Niebezpieczeństwo wybuchu.
• Stosować akumulatory tylko z osłoną biegunów. Wymienić osłonę biegunów w przypadku jej utraty.
• Nie dotykać gorących części, np. silnika napędowego (niebezpieczeństwo oparzenia).
• Zachować ostrożność przy obchodzeniu się z kwasem akumulatora. Prosimy o zachowanie odpowiednich przepisów bezpieczeństwa! Zgodnie z wytyczną UE 91/157 EWG, zużyte akumulatory należy zdać w odpowiednich, przeznaczonych do tego punktach.

Przepisy bezpieczeństwa dotyczące pielęgnacji i konserwacji

• Przed czyszczeniem i konserwacją urządzenia, wymianą elementów lub zmianą ustawień na inną funkcję należy wyłączyć urządzenie i wyjąć kluczyk zapłonowy.
• Podczas prac przy instalacji elektrycznej należy odłączyć akumulator.
• Urządzenia nie wolno czyścić za pomocą węża ani strumienia wody pod ciśnieniem (niebezpieczeństwo zwarcia lub innych uszkodzeń).
• Naprawy mogą być wykonywane wyłącznie przez autoryzowane placówki serwisu lub osoby wykwalifikowane w tym zakresie, którym znane są wszystkie istotne przepisy bezpieczeństwa.
• Przestrzegać koniecznych kontroli bezpieczeństwa dla przemysłowo użytkowych urządzeń zgodnie z obowiązującymi miejscowymi przepisami.
• Prace w obrębie urządzenia wykonywać zawsze w odpowiednich rękawicach.

Wyposażenie zabezpieczające

Pokrywa

Urządzenie jest wyposażone w przycisk stykowy pokrywy, który wyłącza silnik po otwarciu pokrywy urządzenia.

NIEBEZPIECZEŃSTWO

Ryzyko odniesienia obrażeń z powodu uszkodzenia przycisku stykowego pokrywy!

Jeśli silnik nie wyłącza się po otwarciu pokrywy urządzenia, oznacza to, że przycisk stykowy pokrywy jest uszkodzony. Nie wolno dalej eksploatować ani naprawiać urządzenia.

Wyłącznik główny

→ W sytuacjach zagrożenia lub w celu szybszego wyłączenia urządzenia należy obrócić wyłącznik główny w położenie "0/OFF". → W celu zabezpieczenia przed niezamierzonym włączeniem należy obrócić wyłącznik główny w położenie "0/OFF" i wyjąć kluczyk.

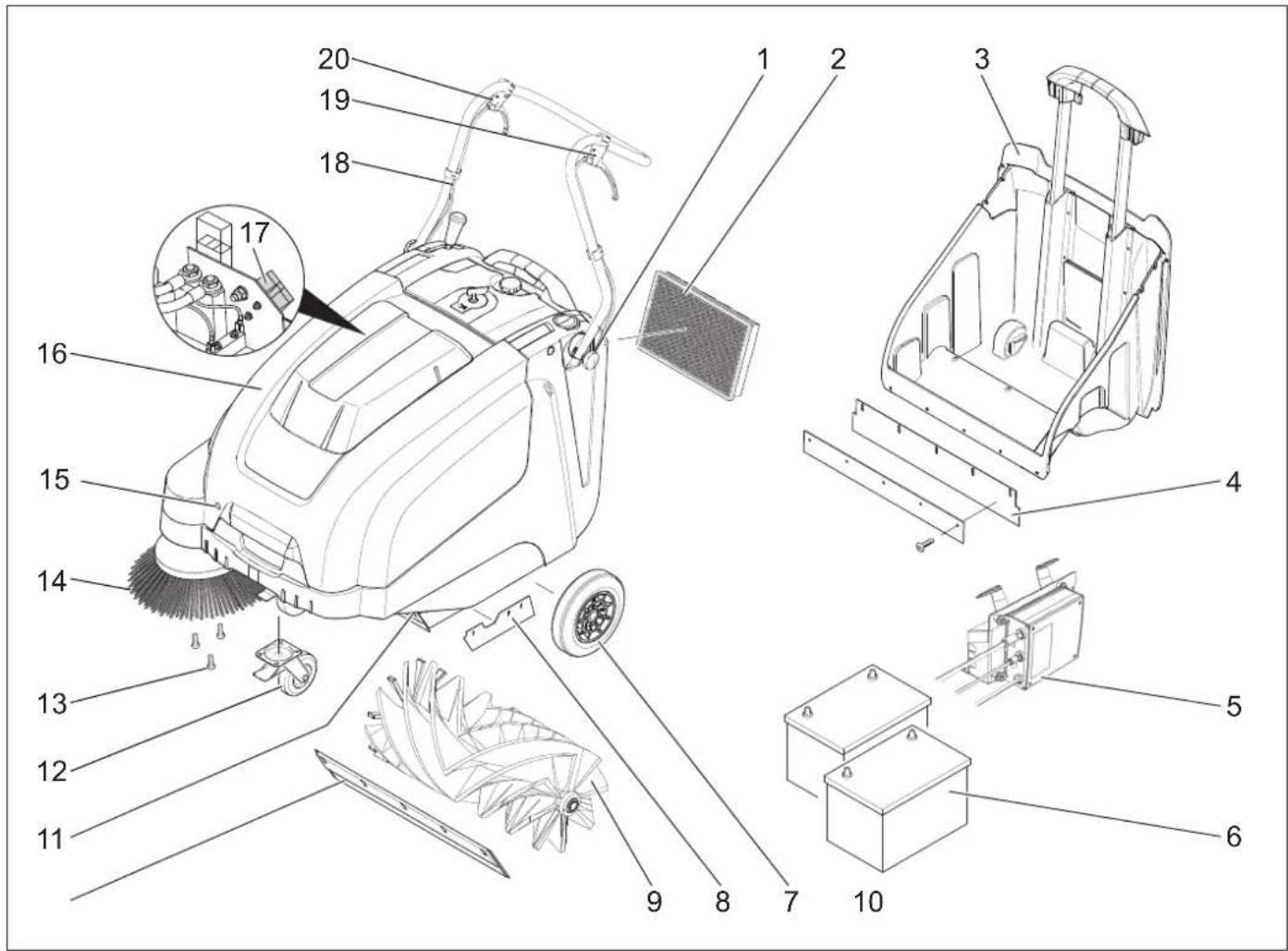

Elementy urządzenia

1 Śruba do mocowania pałąka przyciskowego (2x) 2 Filtr pyłu 3 Zbiornik śmieci 4 Tylna listwa uszczelniająca (przy zbiorniku na śmieci) 5 Ładowarka

(Tylko KM 75/40 W Bp Pack)

6 Akumulatory (Tylko KM 75/40 W Bp Pack) 7 Koła napędowe 8 Boczna listwa uszczelniająca 9 Walec zamiatający 10 Przednia listwa uszczelniająca 11 Klapa na duże śmieci 12 Kółko samonastawcze zwrotne z hamulcem postojowym 13 Mocowanie miotły bocznej 14 Miotła boczna 15 Blokada pokrywy 16 Pokrywa urządzenia 17 Wtyczka ładowarki akumulatora (Tylko KM 75/40 W Bp) 18 Uchwyt do prowadzenia 19 Dźwignia do jazdy w przód 20 Dźwignia do opuszczania i podnoszenia klapy na duże śmieci

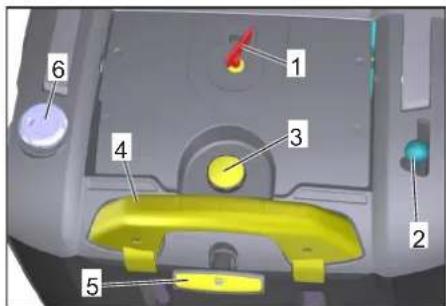

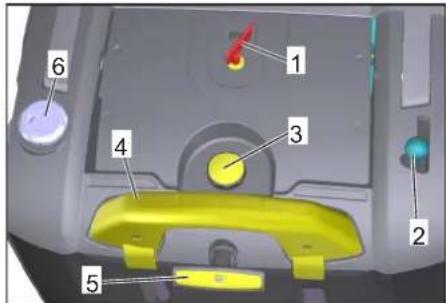

Pole obsługi

1 Wyłącznik główny 2 Dźwignia do opuszczania i podnoszenia bocznej miotły 3 Śruba zamykająca pokrywy filtra pyłowego 4 Pałąk zamykający zbiornika śmieci 5 Oczyszczanie filtra pyłowego 6 Klapa do pracy na mokro/sucho

Wyłącznik główny

0/OFF	Wymiarczyc silnik
1	Wymiarczyc silnik
A	W y j ać kluczyc
B Wskaznik usterek
C Wskazanie stanu akumulatora

Wyjąć kluczyk

→ Kluczyk wyłącznika głównego wykręcić przez położenie "0" i wyjąć go.

Otwieranie pokrywy urządzenia

Wskazówka

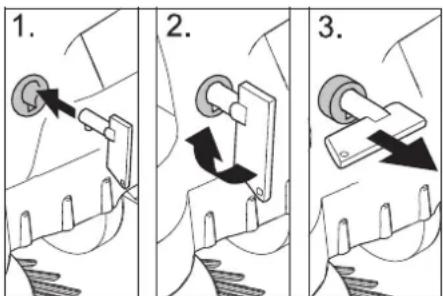

Pokrywę urządzenia odblokowuje się za pomocą kluczyka wyłącznika głównego.

→ Włożyć kluczyk wyłącznika głównego do zamka pokrywy i przekręcić o 90° w kierunku zgodnym z ruchem wskazówek zegara. Wyjąć zamek pokrywy z kluczykiem. → Otworzyć pokrywę urządzenia.

Zamykanie pokrywy urządzenia

Zamknąć pokrywę urządzenia, zamknięcie pokrywy blokuje się samoczynnie.

Przed pierwszym uruchomieniem

Wskazówki dot. rozładunku

NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia, niebezpieczeństwo uszkodzenia!

Przy rozładunku zwrócić uwagę na ciężar urządzenia!

Ciezar wlasny (ciezar w czasie trans-portu)
KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg
Dopuszczalnyciezar calkowity
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Rozładunek

Usunąć karton. Usunąć drewniane klocki do zablokowania kół, podnieść urządzenie ręcznie z palety. Zwolnić hamulec postojowy.

Zamontować uchwyt do prowadzenia

Poluzować śruby. Ustawić pałąk przesuwny. Dokręcić śruby.

Montaż miotły bocznej

Wskazówka: Przed przechyleniem urządzenia wyjąć zbiornik na śmieci, a pałąk przesuwny odchylić do przodu. Nie odstawiać urządzenia na pałąk przesuwny. Włożyć miotłę boczną na zabierak i przykręcić.

Akumulatory

Zasady bezpieczeństwa dotyczące akumulatorów

Podczas obchodzenia się z akumulatorami należy przestrzegać następujących wskazówek ostrzegawczych:

Przestrzegać wskazówek na akumulatorze, w instrukcji obsługi i w instrukcji obsługi pojazdu!

Nosić okulary ochronne!

Nie pozwalać dzieciom na dostęp do elektrolitu i akumulatorów!

Niebezpieczeństwo wybuchu!

Zakaz palenia oraz używania otwartego ognia i przedmiotów iskrzących!

Niebezpieczeństwo!

Pierwsza pomoc!

Ostrzeżenia!

Utylizacja!

Nie wyrzucać akumulatorów do śmieci!

Niebezpieczeństwo

Niebezpieczeństwo wybuchu! Nie kłaść na akumulatorze, czyli na biegunach i łącznikach ogniw, narzędzi ani podobnych przedmiotów.

Niebezpieczeństwo

Ryzyko obrażeń! Nie dopuścić do zetknięcia się ran z ołowiem. Po pracy z akumulatorami zawsze dokładnie czyścić ręce.

NIEBEZPIECZEŃSTWO

Niebezpieczeństwo pożaru i wybuchu!

Palenie tytoniu i używanie otwartego ognia jest zabronione. - Pomieszczenia, w których ładowane są akumulatory, muszą mieć dobrą wentylację, bo przy ładowaniu powstaje gaz wybuchowy.

Niebezpieczeństwo

Niebezpieczeństwo oparzenia środkiem żrącym!

- Wypryski kwasu w oku wzgl. na skórę wypłukać przy użyciu wielkiej ilości czystej wody. Potem niezwłocznie zawiadomić lekarza. - Zanieczyszczoną odzież wymyć wodą.

	Nr katalo-gowy	Obje- tość	Stru-mień powie-trza
60 Ah, nie wy-maga konser-wacji	6.654-226.0*	1,65** 0,6	6***

• Urządzenie wymaga 2 akumulatorów

**Wm3

**w ³ /

Maksymalne wymiary akumulatorów

Dlugość	szerokość	wysokość
267 mm	177 mm 190 mm

Zalecane ładowarki

Ladowarka	Nr katalogowy
	6.654-225.0

Montaż i podłączanie akumulatorów

Wskazówka

Przy KM 75/40 W Bp Pack akumulatory i zasilacz są wbudowane.

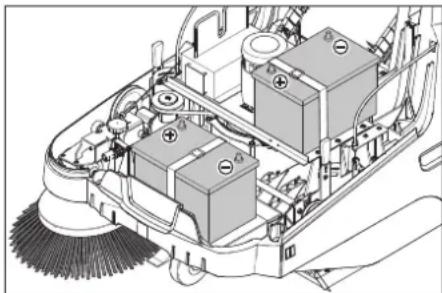

→ Otworzyć pokrywę urządzenia. Ustawić akumulatory na belce silnika. Zabezpieczyć akumulatory taśmą podtrzymującą.

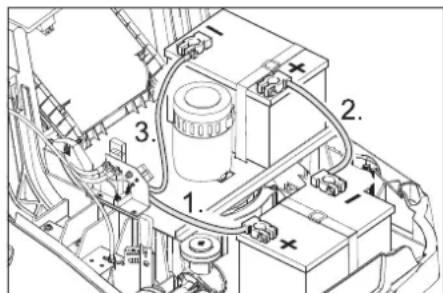

Podłączyć zacisk biegunowy (czerwony przewód) do bieguna dodatniego (+). → Dokręcić przewód do akumulatora. → Podłączyć zacisk biegunowy do bieguna ujemnego (-).

Wskazówka: Sprawdzić, czy bieguny akumulatora i zaciski są odpowiednio zabezpieczone wazeliną.

Stosować akumulatory tylko z osłoną biegunów. Wymienić osłonę biegunów w przypadku jej utraty.

OSTROŻNIE

Przed uruchomieniem urządzenia naładować akumulatory.

Ładowanie akumulatorów

Niebezpieczeństwo

Ryzyko obrażeń! Ładowarka. Gdy kabel sieciowy nie jest uszkodzony. Wymianę uszkodzonego kabla sieciowego należy natychmiast zlecić producentowi, serwisowi lub wykwalifikowanemu elektrykowi.

NIEBEZPIECZEŃSTWO

Niebezpieczeństwo porażenia prądem elektrycznym. Zwrócić uwagę na sieć przewodów elektrycznych i bezpiecznik. Używać ładowarki tylko w suchych pomieszczeniach z wystarczającą wentylacją.

Wskazówka: Czas ładowania wyładowanego akumulatora wynosi ok. 12 godzin.

Niebezpieczeństwo

Ryzyko obrażeń! Przestrzegać wskazówek bezpieczeństwa dotyczących obchodzenia się z akumulatorami. Przestrzegać instrukcji obsługi producenta.

Proces ładowania - KM 75/40 W Bp Pack

Uwaga: Akumulatory można ładować tylko w temperaturze pokojowej! Wskazówka: Urządzenie jest wyposażone seryjnie w akumulatory bezobsługowe. → Otworzyć pokrywę urządzenia. → Włożyć wtyczkę sieciową ładowarki do gniazdka.

Wskazówka: Ładowarka jest regulowana elektronicznie i samoczynnie kończy proces ładowania. Wszystkie funkcje urządzenia zostają automatycznie przerwane w czasie ładowania.

1 Wskaźnik poziomu naładowania akumulatora

Wskaźnik poziomu naładowania akumulatora. Pokazuje postęp procesu ładowania przy włożonej wtyczce sieciowej:

Akumulatory są Ładowane	miga na zielo- no
Akumulatory są naładow- wane	swieci na zielo- no
Usterka w Ładowarce	swieci na czer- wono
Wystepuju bląd n z tabeli blȩdwów	miga n razy na czerwono z przerwa

Tabela błędów:

1	Akumulator niedoopłarczy
2	Będne połowaczenia bieguźow akumu-latora
3	Akumulator calkownikie wymiadowany
4	Problem z charakterystyka ladowania
5	Zbyt gorący zasilacz
6	Będ sprzȩto wy
7	Będ komunikacje (tryb zasilania)

Aby zapewnić długą żywotność akumulatora, powinien on być zawsze w pełni naładowany.

Proces ładowania - KM 75/40 W Bp

→ Otworzyć pokrywę urządzenia. → Umieścić kabel do ładowania ładowarki w gnieździe ładowania na zamiatarce. → Podłączyć zamiatarkę do zasilania i włączyć ładowarkę.

Po ładowaniu

KM 75/40 W Bp Pack: Wyciągnąć przewód zasilający z sieci. → Okręcić kabel sieciowy o uchwyt kabla ładowarki. Zamknąć pokrywę urządzenia. KM 75/40 W Bp: → Wyłączyć ładowarkę i odłączyć od sieci elektrycznej. → Wyłączyć kabel do ładowania na urządzeniu. Zamknąć pokrywę urządzenia.

Demontaż akumulatora

→ Otworzyć pokrywę urządzenia. Odłączyć zacisk biegunowy od bieguna ujemnego (-). → Odkręcić przewód łączący akumulatory. Odłączyć zacisk biegunowy od bieguna dodatniego (+). → Poluzować taśmę podtrzymującą. Wyjąć akumulator. Zużyty akumulator poddać utylizacji zgodnie z obowiązującymi przepisami.

Uruchamianie

Wskazówki ogólne

△ NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia! Wyłącz urządzenie przy wyjętym pojemniku na śmieci.

Wskazówka: Uruchomienie tylko przy zamkniętej pokrywie urządzenia.

→ Zaparkować zamiatarkę na równej powierzchni. → Wyłączyć silnik. Zablokować hamulec postojowy.

Prace kontrolne i konserwacyjne

→ Sprawdzić poziom naładowania akumulatorów. → Sprawdzić miotły boczne. → Skontrolować walec zamiatający. → Wyczyścić filtr pyłowy. → Opróżnić zbiornik śmieci.

Wskazówka: Opis, patrz Rozdział Dogląd i konserwacja.

Działanie

Niebezpieczeństwo

Dłuższe używanie urządzenia może prowadzić do zaburzeń ukrwienia w dłoniach na skutek wibracji.

Nie jest możliwe ogólne ustalenie czasu użytkowania, ponieważ zależy on od szeregu czynników:

• Indywidualna skłonność do złego ukrwienia (często zimne palce, mrowienie w palcach).
• Niska temperatura otoczenia. Dla ochrony dłoni należy nosić ciepłe rękawice.

Mocne ściskanie pogarsza ukrwienie. Ciągła praca działa gorzej niż praca z przerwami.

Jeżeli przy regularnym, długotrwałym używaniu urządzenia wielokrotnie powtarzają się określone objawy (np. mrowienie w palcach, zimne palce), radzimy zasięgnąć porady lekarza.

Uruchamianie urządzenia

→ Zwolnić hamulec postojowy. Uruchomić silnik. → Wyłącznik główny przykręcić do położenia "1".

Wskazówka: Kręci się walec zamiatający i miotła boczna.

Jazda

Jazda do przodu

→ Pociągnąć za dźwignię do jazdy w przód.

Wskazówka: Prędkość jazdy jest regulowana w zależności od pozycji dźwigni do jazdy w przód.

Bieg jałowy

Puścić dźwignię do jazdy w przód. Urządzenie zatrzymuje się.

Przejeżdżanie przez przeszkody

Do jazdy po nieruchomo stojących przeszkodach o wysokości do 30 mm

Podnieść klapę na duże śmieci. → Powoli, ostrożnie przejeżdżać przez przeszkodę. Do jazdy po nieruchomo stojących przeszkodach o wysokości ponad 30 mm → Przeszkody należy przejeżdżać wyłącznie przy użyciu odpowiedniej rampy.

Zamiatanie

Niebezpieczeństwo

Ryzyko obrażeń! Gdy klapa na duże śmieci jest otwarta, walec zamiatający może wyrzucać kamienie lub żwir do przodu. Uważać, aby nie stwarzać zagrożenia dla osób, zwierząt lub przedmiotów.

OSTROŻNIE

Nie zgarniać taśm pakowych, drutów itp., ponieważ mogą spowodować uszkodzenie mechanizmu zamiatającego.

Wskazówka: Aby zapewnić optymalną skuteczność czyszczenia, należy dostosować prędkość jazdy do panujących warunków.

Zamiatanie z uniesioną klapą na duże śmieci

Wskazówka: Aby zgarnąć większe elementy o wysokości do 50 mm, np. paczki po papierosach, należy na krótko unieść klapę na duże śmieci.

Unoszenie klapy na duże śmieci:

Pociągnąć dźwignię do podnoszenia klapy na duże śmieci. Opuszczanie klapy na duże śmieci: → Zwolnić dźwignię do podnoszenia klapy na duże śmieci.

Wskazówka: Optymalna skuteczność czyszczenia osiągana jest wyłącznie przy całkowicie opuszczonej klapie na duże śmieci.

Zamiatanie miotłami bocznymi

Dźwignie do opuszczania bocznej miotły ustawić w dół. Miotła boczna opuszcza się.

Zamiatanie suchego podłoża

Zamiatanie wilgotnego lub mokrego podłoża

→ Otworzyć klapę do pracy na mokro/sucho.

Wskazówka: W ten sposób filtr jest zabezpieczany przed wilgocią.

Wskazanie stanu akumulatora

Wskaźnik stanu akumulatora wskazuje poziom naładowania akumulatorów podczas pracy:

pełny	swieci są na zle- lono
30% pojemnosci szczątkowej	swieci na zółto
10% pojemnosci szczątkowej	pulsuje na czer- wono
Ochrona przyzed calkowi- tym wyladowaniem, urzadzenia wyłacza są	swieci są na czerwono

Wskaźnik usterek

Wskaźnik usterek pokazuje, czy w urządzeniu występuje usterka:

Usterka sterownik sil-nika

miga na czerwo-no

Czyszczenie filtra pyłowego

Uchwyt do czyszczenia filtra kilkakrotnie wyjąć i wsunąć.

Opróżnianie zbiornika śmieci

NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia! Wyłączyć urządzenie przy wyjętym pojemniku na śmieci.

Wskazówka: Przy opróżnianiu zbiornika na śmieci zwracać uwagę, by nie uszkodzić listwy uszczelniającej.

Wskazówka: Maksymalne dopuszczalne obciążenie zbiornika na śmieci wynosi 40 kg.

Wyczyścić filtr pyłowy. Pociągnąć pałąk zamykający zbiornika na śmieci ku górze. Wyjąć zbiornik śmieci. Opróżnić zbiornik śmieci. Wsunąć zbiornik śmieci. Docisnąć do dołu pałąk zamykający zbiornika na śmieci.

Wyłączanie urządzenia

Wyłączyć silnik. → Wyłącznik główny przekręcić do położenia „0".

Podnieść boczną miotłę. Zablokować hamulec postojowy. → Kluczyk wyłącznika głównego przekręcić przez położenie „0" i wyjąć go.

Transport

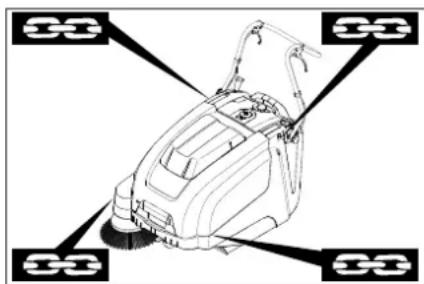

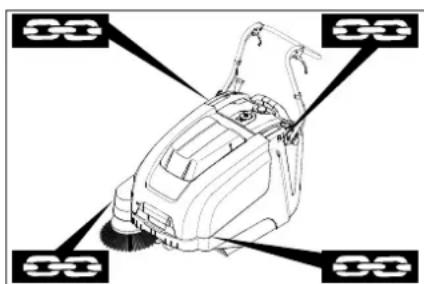

NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia i uszkodzenia! Zwrócić uwagę na ciężar urządzenia w czasie transportu.

→ Wyłączyć silnik. → Kluczyk wyłącznika głównego przekręcić przez położenie „0" i wyjąć go. → Zablokować hamulec postojowy. Zabezpieczyć koła urządzenia klinami. → Przymocować urządzenie pasami mocującymi lub linami. → W trakcie transportu w pojazdach należy urządzenie zabezpieczyć przed poślizgiem i przechyleniem zgodnie z obowiązującymi przepisami.

1 Obszar mocowania za pomocą pałąka przyciskowego 2 Obszar mocowania pod pokrywą urządzenia

Wskazówka: Zwrócić uwagę na oznaczenia obszarów mocowania na ramie podstawowej (symbole łańcucha).

Wskazówka: Nie zginać cięgien Bowdena ani cięgien linkowych.

Przechowywanie

NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia i uszkodzenia! Zwrócić uwagę na ciężar urządzenia przy jego przechowywaniu.

Wyłączenie z eksploatacji

W przypadku, gdy zamiatarka nie jest eksploatowana przez dłuższy czas, należy przestrzegać następujących zaleceń:

→ Zaparkować zamiatarkę na równej powierzchni. → Wyłączyć silnik. → Kluczyk wyłącznika głównego wykręcić do położenia „0" i wyjąć go. Zablokować hamulec postojowy. Zabezpieczyć maszynę zamiatającą przed stoczeniem się. → Podnieść walec zamiatający. W tym celu zaciągnąć obydwie dźwignie nastawne do górnego otworu. Podnieść boczną miotłę. Oczyścić zamiatarkę wewnątrz i na zewnątrz. → Ustawić urządzenie w osłoniętym i suchym miejscu. → Odłączyć akumulatory. → Naładować akumulatory i po ok. 2 miesiącach je doładować.

Czyszczenie i konserwacja

Wskazówki ogólne

• Naprawy mogą być wykonywane wyłącznie przez autoryzowane placówki serwisu lub osoby wykwalifikowane w tym zakresie, którym znane są wszystkie istotne przepisy bezpieczeństwa.
• Urządzenia przenośne stosowane do celów przemysłowych podlegają kontroli bezpieczeństwa zgodnie z VDE 0701.

Czyszczenie

OSTROŻNIE

Niebezpieczeństwo uszkodzenia! Urządzenia nie wolno czyścić za pomocą wody ani strumienia wody pod ciśnieniem (niebezpieczeństwo zwarcia lub innych uszkodzeń).

UWAGA

Przed rozpoczęciem czyszczenia wyjąć wtyczkę ładowarki z gniazda sieciowego.

Przed rozpoczęciem czyszczenia odłączyć zacisk bieguna dodatniego od akumulatora.

Czyszczenie wnętrza urządzenia

Niebezpieczeństwo

Ryzyko obrażeń! Nosić maskę przeciwpyłową i okulary ochronne.

Otworzyć pokrywę urządzenia. Oczyścić urządzenie szmatką. Przedmuchać urządzenie sprężonym powietrzem. Zamknąć pokrywę urządzenia.

Czyszczenie urządzenia z zewnątrz

Wytrzeć urządzenie szmatką nasyconą łagodnym roztworem czyszczącym.

Wskazówka: Nie używać agresywnych środków czyszczących.

Terminy konserwacji

Konserwacja przeprowadzana przy kliencie

Codziennie:

Skontrolować stopień zużycia walca zamiatającego i miotły bocznej i w razie potrzeby usunąć zaplątane nici, sznurki itp. Sprawdzić działanie wszystkich elementów obsługi. Skontrolować działanie wszystkich lampek kontrolnych.

Co tydzień:

→ Sprawdzić naciąg, zużycie i działanie pasów napędowych. Sprawdzić, czy wszystkie ruchome części cięgien Bowdena lekko się poruszają. → Sprawdzić ustawienie i stopień zużycia listew uszczelniających w obszarze zamiatania. → Skontrolować poziom zamiatania walca zamiatającego. → Wyczyścić filtr pylowy.

Wskazówka: Opis, patrz rozdział Prace konserwacyjne.

Wskazówka: Przeprowadzanie wszystkich prac serwisowych i konserwacyjnych wykonywanych przez klienta należy powierzać wykwalifikowanemu specjaliście. W razie potrzeby należy zawsze zwracać się do autoryzowanego sprzedawcy produktów firmy Kärcher.

Konserwacja przeprowadzana przy serwisie produktu

Konserwacja po pierwszym miesiącu lub po 5 godzinach roboczych:

→ Przeprowadzić pierwszą inspekcję. Co 50 godzin roboczych

Konserwacja co pół roku lub co 100 godzin roboczych

Co 300 godzin roboczych

Konserwacja 500 godzin roboczych lub co roku

Wskazówka: Aby zachować prawo do świadczeń gwarancyjnych, w trakcie obowiązywania gwarancji wszelkie prace serwisowe i konserwacyjne należy zlecać serwisowi producenta, zgodnie z książką serwisową.

Prace konserwacyjne

Przygotowanie:

→ Zaparkować zamiatarkę na równej powierzchni. → Kluczyk wyłącznika głównego wykręcić przy położeniu "0" i wyjąć go. Zablokować hamulec postojowy.

Ogólne zasady bezpieczeństwa

NIEBEZPIECZEŃSTWO

Niebezpieczeństwo zranienia!

Po wyłączeniu silnik zatrzymuje się z opóźnieniem ok. 3-4 sekund. W tym czasie w żadnym wypadku nie zbliżać się do obszaru napędowego.

OSTRZEŻENIE

Przed rozpoczęciem prac konserwacyjnych i naprawczych poczekać, aż urządzenie ostygnie.

Nie dotykać gorących części, takich jak silnik napędowy.

UWAGA

Przed rozpoczęciem konserwacji wyjąć wtyczkę ładowarki z gniazda sieciowego. Przed rozpoczęciem konserwacji odłączyć zacisk bieguna dodatniego od akumulatora.

UWAGA

Przed przechyleniem urządzenia wyjąć akumulatory i pojemnik na śmieci i odchylić do przodu pałąk przyciskowy. Nie opierać urządzenia na pałąku przyciskowym.

Przed czyszczeniem i konserwacją urządzenia oraz wymianą części urządzenia należy je wyłączyć.

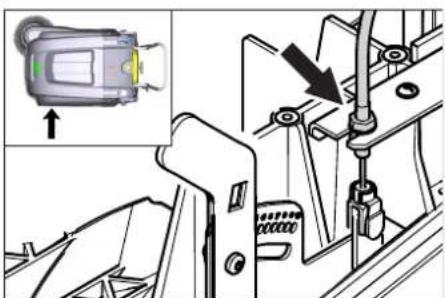

Ustawianie cięgła Bowdena napędu jezdnego

Regulacja jest konieczna, jeśli przy jeździe pod górę siła napędowa urządzenia jest niewystarczająca.

→ Otworzyć pokrywę urządzenia. → Poluzować nakrętkę zabezpieczającą. Ustawić śrubę nastawczą. → Przykręcić nakrętkę zabezpieczającą.

Sprawdzanie walca zamiatającego

Zablokować hamulec postojowy. → Usunąć zbiornik na śmieci. Zdjąć taśmy lub liny z walca zamiatającego.

Wymiana walca zamiatającego

Wymiana walca jest konieczna, gdy w wyniku zużycia szczotek widocznie spada skuteczność zamiatania.

UWAGA

Przed przechyleniem urządzenia należy wyjąć akumulatory.

Nie opierać urządzenia na pałąku przyczepnym.

Zablokować hamulec postojowy. Wyjąć zbiornik śmieci. Wyjąć akumulatory. → Przechylić urządzenie do tyłu.

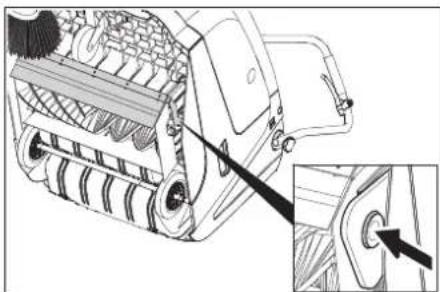

Podnieść klapę na duże śmieci, wcisnąć panewkę łożyska, a walec zamiatający odchylić do przodu. → Wyjąć walec zamiatający. → Nasunąć nowy walec zamiatający na

czop napędowy.

Po przeciwnej stronie panewkę łożyska wsunąć do otworu jarzma walca zamiatającego.

OSTROŻNIE

Niebezpieczeństwo uszkodzenia! Uważać na to, by szczecina nie zakleszczyła się w otworze jarzma walca zamiatającego.

Wskazówka: Po montażu nowego walca zamiatającego należy wyregulować poziom zamiatania.

Sprawdzanie i regulacja poziomu zamiatania walca

Podnieść zamiatarkę z przodu i wjechać na równe i gładkie podłoże, pokryte widoczną warstwą pyłu lub kredy. Zablokować hamulec postojowy. → Włączyć walec zamiatający na ok. 15-30 sekund. Podnieść zamiatarkę z przodu i zjechać na bok.

Ślad na zamiatanej powierzchni ma kształt równomiernego prostokąta o szerokości 30-40 mm.

Zakres regulaggi (-) 1...10 (+)
Minimalna szerokość za-miatania	1
Maksymalna szerokość za-miatania	10
Nowy walec zamiatajacency	1...3

Ustawić szerokość zamiatania:

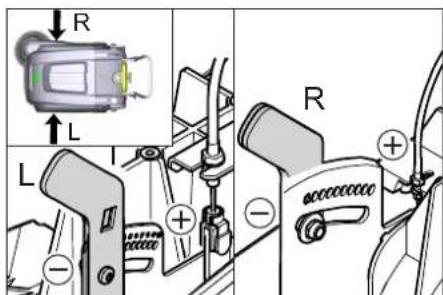

→ Otworzyć pokrywę urządzenia. → Przestawić lewą i prawą dźwignię nastawną i ustawić w tym samym otworze.

• Wsunąć dźwignię nastawną do niższego otworu (+): Szerokość zamiatania będzie większa.
• Wsunąć dźwignię nastawną do wyższego otworu (-): Szerokość zamiatania będzie mniejsza. → Skontrolować szerokość zamiatania.

Wymiana miotły bocznej

Wymiana walca jest konieczna, gdy w wyniku zużycia szczotek widocznie spada skuteczność zamiatania.

Wskazówka: Przed przechyleniem urządzenia wyjąć zbiornik na śmieci, a pałąk przesuwny odchylić do przodu. Nie odstawiać urządzenia na pałąk przesuwny.

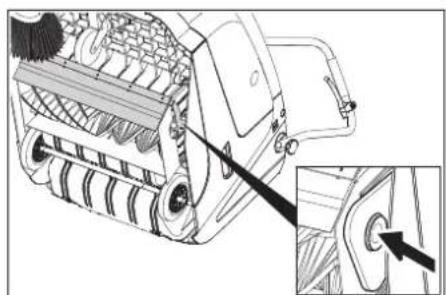

Wykręcić 3 śruby po dolnej stronie miotły bocznej. Zdjąć miotłę boczną. → Nałożyć nową miotłę boczną na zabierak i mocno przykręcić.

Ustawianie mechanizmu opuszczania miotły bocznej

Ustawienie walca jest konieczne, gdy w wyniku zużycia szczotek widocznie spada skuteczność zamiatania.

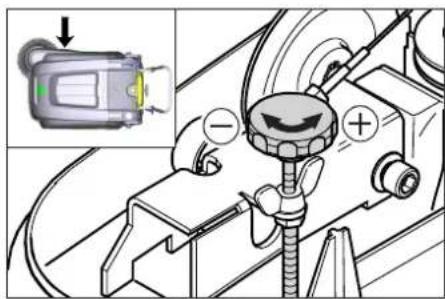

→ Otworzyć pokrywę urządzenia. → Poluzować nakrętki motylkowe.

Ustawić śrubę nastawną. → Zakręcić nakrętki motylkowe.

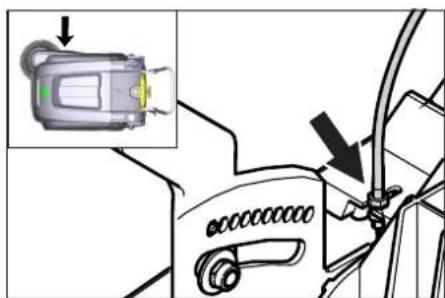

Ustawianie mechanizmu podnoszenia klapy na duże śmieci

• Ustawienie jest konieczne, gdy nie są na wystarczającym stopniu podniesione klapy na duże śmieci. Gdy wynik zamiatania jest gorszy, np. gdy ze względu na zużycie przedniej krawędzi, trzeba nieco opuścić cięgno Bowdena.

Otworzyć pokrywę urządzenia. → Poluzować nakrętkę zabezpieczającą. Ustawić śrubę nastawczą. → Przykręcić nakrętkę zabezpieczającą.

Ustawianie i wymiana listew uszczelniających

Wskazówka: Przed przechyleniem urządzenia wyjąć zbiornik na śmieci, a pałąk przesuwny odchylić do przodu. Nie odstawiać urządzenia na pałąk przesuwny.

■ Przednia listwa uszczelniająca

→ Poluzować mocowanie listwy uszczelniającej. → Wyregulować wzgl. wymienić listwę uszczelniającą.

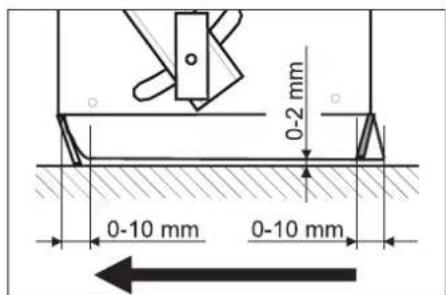

Ustawić odstęp listwy uszczelniającej od podłoża w taki sposób, by przechylała się ona o 0 -10 mm do tyłu. → Wyregulować listwę uszczelniającą. → Dokręcić mocowanie listwy uszczelniającej.

Tylna listwa uszczelniająca

→ Usunąć zbiornik na śmieci → Poluzować mocowanie listwy uszczelniającej. Wyregulować wzgl. wymienić listwę uszczelniającą. Ustawić odstęp listwy uszczelniającej od podłoża w taki sposób, by przechylała się ona o 0 -10 mm do tyłu. → Dokręcić mocowanie listwy uszczelniającej.

Boczne listwy uszczelniające

→ Poluzować mocowanie listwy uszczelniającej. Wyregulować wzgl. wymienić listwę uszczelniającą. → Włożyć podkładkę o maks. grubości mm, aby ustawić odstęp od podłoża. → Wyregulować listwę uszczelniającą. → Dokręcić mocowanie listwy uszczelniającej.

Wymiana filtra pyłu

OSTRZEŻENIE

Przed przystąpieniem do wymiany filtra opróżnić zbiornik śmieci. Podczas prac przy instalacji filtrującej nosić maskę przeciwwybuchową. Przestrzegać przepisów bezpieczeństwa dot. obchodzenia się z drobnymi pyłami.

OSTROŻNIE

Niebezpieczeństwo uszkodzenia!

→ Nie myć filtra pyłowego. → Zablokować hamulec postojowy. → Wyczyścić filtr pyłowy.

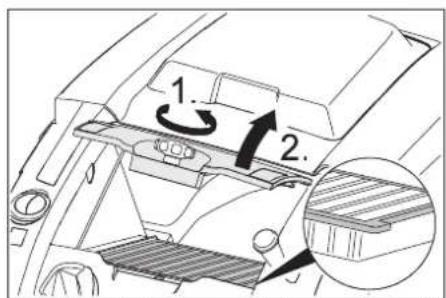

Odkręcić śrubę zamykającą pokrywy filtra pyłowego w kierunku przeciwnym do ruchu wskazówek zegara. Podnieść pokrywę filtra pyłowego. Wymienić filtr pyłowy. Zwracać uwagę na właściwe położenie filtra pyłowego (patrz rysunek). → Dokręcić do oporu śrubę zamykającą.

OSTROŻNIE

Jeżeli śruba zamykająca nie zostanie dokręcona do oporu, może dojść do uszkodzenia.

Wskazówka: Podczas montażu nowego filtra zwrócić uwagę na to, by nie uszkodzić płytek.

Wymiana bezpiecznika/przekaźnika

KM 75/40 W Bp

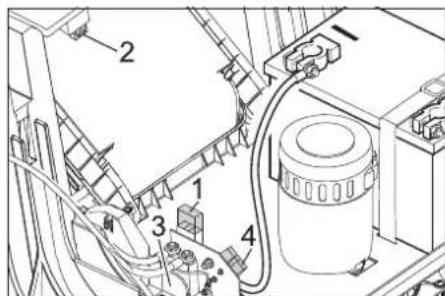

1 Bezpiecznik F1 (50 A) 2 Bezpiecznik F2 (2 A) 3 Przekaźnik 4 Wtyczka ładowarki akumulatora

→ Otworzyć pokrywę urządzenia. → Wymienić uszkodzony bezpiecznik lub przekaźnik. KM 75/40 W Bp Pack

Bezpiecznik znajduje się przy zacisku akumulatora.

Akcesoria

Miłta boczna,.miękka	6.905-626.0
Na drobny kurz na powierzchni wewnegrznej, odporna na wilgoć.
Walec zamiatajczy, miękki	6.906-886.0
Ze szczeciną naturaN: spezialnie do za-miatania drobnego pflu na równych po-wierzchniach wewnegrznychProdukt nie odporny na wilgoć, nie stosowac do powierzchni scieranych!
Walec zamiatajczy, twardy	6.906-885.0
Do usuwania mocno przywierajAcego brudu na obszarze zewnegrzynm, odporna na wilgoć.
Walec zamiatajczy, anty-statyczny	6.906-950.0
Do powierzchni z Ładunkami statyczymi, jak dywany wzgl. trawniki syntetyczne.
Modul do zamiatania dy-wanów	2.641-571.0
Zawiera: Sito, wal zamiatajczy antystyczny, 3-krotne kolarsko skretne

Deklaracja zgodności UE

Niniejszym oświadczamy, że określone poniżej urządzenie odpowiada pod względem koncepcji, konstrukcji oraz wprowadzonej przez nas do handlu wersji obowiązującym wymogom dyrektyw UE dotyczącym wymagań w zakresie bezpieczeństwa i zdrowia. Wszelkie nieuzgodnione z nami modyfikacje urządzenia powodują utratę ważności tego oświadczenia.

Produkt: Zamiatarka odkurzająca

Typ: 1.049-xxx

Obowiązujące dyrektywy UE

Zastosowane normy zharmonizowane

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000:2018

Zastosowane normy krajowe

---

Zastosowana metoda oceny zgodności

2000/14/WE: Załącznik V

Poziom mocy akustycznej dB(A)

Zmierzony: 86

Gwarantowany: 88

ny:

Niżej podpisane osoby działają na zlecenie

i z upoważnienia zarządu.

H.Jenner

Usterka Usuwanie usterek
NieMZNA wącZYC urzadzenia	Przelacznik stykowy poukryw wyliczyl urzadzenia. Zamykanie poukryw urzadzenia
	Ladowanie akumulatorów
	Sprawdzić bezpiecznik przechymiency
	Powiadomić serwis firmy Kärcher
SILNIK pracuje, lecz urzadzenia niejeźdi	Ustawianie ciegla Bowdena napędu jezdargo
	Sprawdzić pasek klinowy
	Powiadomić serwis firmy Kärcher
Przy podjeździe na wzniessieniu urzadzenia staje	Podjechać po drodze z mniejszym wzniesieniem
	Sprawdzić bezpiecznik przechymiency
	Ustawianie ciegla Bowdena napędu jezdargo
	Sprawdzić pasek klinowy
	Powiadomić serwis firmy Kärcher
Walec zamiatajczy zatrzymuJE sIE, wskaznik usterek swieci są na czerwono	Przekrzejć wącZNIk glówny na „OFF“, skontrolowaśćszotę pod katem zakleszczonych przyzedmietłow. W razie potrzeby wjecć na male wzniessienie. Ponownie wącZYC wącZNIk glówny. Po czterokrotnym powtózeniu procesu sterownik przypejawczka odbowiazkowa 2-minutowej przywerę welu wystudzenia. W tym czasie urzadzenia nieMZNA uRuchomic.
Urzadzenia nie zamiata odpowiednio	Sprawdzić zuzycie walca zamiatajczygo i miotel bocznych, w razie potrzeby wymienić
	Sprawdzić dzialanie klapy na duze smieci
	ZworNIĆ cieglo Bowdena klapy na duze smieci (Śruba nastawna)
	Sprawdzić pas pod katem napȩzenia i działania, a w razie potrzeby wymienić
	Wyregulować poziom zamiatania
	Wymiana walca zamiatajczygo
	Powiadomić serwis firmy Kärcher
Urzadzenia pyli	Sprawdzić dzialanie klapy na duze smieci
	ZworNIĆ cieglo Bowdena klapy na duze smieci (Śruba nastawna)
	Sprawdzić, oczyScić lub wymienić filtr pły
	Nie myć filtra pły
	OpróznIC zbiornik smieci
	Wymienić szteatlkte uszczelniajać przy zbiorniku smieci
	Sprawdzić uszczelki przy filtrze pływoym
	Skontrolować zuzycie listew uszczelniajaicych, w razie potrzeby wyregulować lub wymienić
Niedokladyne zamiatanie na krawędzielach	Wyregulować mechanizm opuszczanie mioty bocznej
	Wymienić mioty boczne
	Opuscić mioty boczna
	Sprawdzić pas napȩgowy mioty bocznej
	Powiadomić serwis firmy Kärcher
Mechanizm podnoszenia mioty bocznej nie dane za.	Sprawdzić ciegno Bowdena mechanizmu podnoszenia mioty bocznej
	Powiadomić serwis firmy Kärcher
Nowy walce zamiatajcy ociera ozbionnik na swmieci	Skorygować ustawuminiumszerokość zamiatania. W tym celu wsunć obydwie dzwignie nastawne do odpowiednich wyzszych otworów (1...3)

Dane techniczne

		KM 75/40 W Bp KM 75/40 W Bp Pack
Dane urzadzenia
Dlug. x szer. x wys. (z rozlożonym pałąkiem przesuwnym)	mm	1430 x 750 x 1190	1430 x 750 x 1190
Dlug. x szer. x wys. (ze zlożonym pałąkiem przesuwnym)	mm	1160 x 750 x 930	1160 x 750 x 930
Ciezar (bez akumulatorów) kg 79 79
Ciezar (z akumulatorami) kg 125 125
Dopuszczalny ciezar calkowity	kg	205	205
Prędkość jazdy i zamiatania	km/h	4,5	4,5
Maks. zdolnosc polkonywania wzniesień	%	12	12
Srednica walca zamiatajęcego mm 265 265
Srednica mioty bocznej	mm	410	410
Maks. wydajnosć powierzchniowa	m³/h	3400	3400
Szerokość robocza bez miotel bocznych	mm	550	550
Szerokość robocza z miotłow bocznych	mm	750	750
Objętość zbiornika smieci	I	40	40
Stopień ochrony, ochrona przy的例子 wody	--	IPX 3	IPX 3
Silnik
Typ	--	Ślnek z magnesami trwały na przystalty Kierunek obrotów w sprawo
Napiȩcie	V	24	24
Prad znamionowy	A	22	22
Moc znamionowa	W	400 400
Ilość obrotów	1/min	2750	2750
Stopień ochrony	--	IP 20	IP 20
Akumulator
Typ	--	--	2x 12 V GiV
Pojemnosć	Ah	--	60 (5h)
Ciezar	kg	--	23
Czas ludomania przy calkowicie wyladowanym akumulatorze	h	--	12
Czas przy po wielokrotnym doładowaniu	h	--	ca. 1,5-2
Ladowarka
Napiȩcie zasilajné	V~	--	230
Napiȩcie wyjsciowe	V	--	24
Prad ludomania	A	--	10
Częstotłowość siediocia	Hz	--	50/60
Zabepieczenia elektryczne
Centralne	A	50 50
Bezpolecznik sterowania	A	2	--
Zabepieczenia przy nadmiernym wyladowanium	--	przej przykaźnik	przej przykaźnik
Ladowarka		---	T4A / 250 V AC
Uklad filtracyjni issacy
Powierzchnia filtra drobnego pły	m²	1,8	1,8
Kategorie zastosowania filtra do płyłow nie zagrażajycych zdrowiu	--	L	L
Podsiędnia zamionowej w ukiadzie sscym	mbar	5	5
Zamionowy strumuń objętość w ukiadzie sscym	I/s	45	45
Warunki otoczenia
Temperatura robocza	°C	-5 do +40	-5 do +40
Temperatura ludomania		---	Temperatura pomieszczenia
Wilgotność powietrza, brak obroszenia	%	0 - 90	0 - 90
Wartość okreslone zgodnia z EN 60335-2-72
Pozium ciśnienie akustycznego LpA	dB(A)	71 71
Niepewność pomiaru KpA	dB(A)	3	3
Pozium mocy akustyczniej Lw+ Niepewność pomiaru KwA	dB(A)	88 88
Niepewność pomiaru KwA		2	2
Organia przenoszone przy czończyń gorne	m/s²	3,7	3,7
Niepewność pomiaru K	m/s²	0,2	0,2

Zastrzega się prawo wprowadzania zmian technicznych.

Symbole na urządzeniu

Ostrzeżenie!

Likwidacja!

Nie wyrzucaj baterii do domowych odpadów!

Niebezpieczeństwo

Niebezpieczeństwo wybuchu! Nie kładź na baterie żadnych narzędzi ani podobnych przedmiotów, tzn. na końcówki i połączenia ogniw.

Maksymalne wymiary baterii

Dlžka	Śrka	Vyška
267 mm	177 mm	190 mm

Zalecane ładowarki Wkładanie i podłączanie baterii

→ Otwórz pokrywę (maskę) maszyny. → Wtyczkę ładowarki wsuń do gniazda ładowania zamiatarki. → Podłącz przewód sieciowy do gniazdka i włącz ładowarkę.

Po nabijani

Upozornenie: Maximálne prípustné zaťaženie nádoby na smeti je 40 kg.

Vyčistite prachový filter. Uzatváracie rameno nádoby na smeti potiahnite smerom hore. → Vyprázdnite nádobu na smeti. Nádobu na smeti zaistite. → Uzatváracie rameno nádoby na smeti zatlačte smerom dole.

Vypnutie prístroja

Zastavte motor. → Hlavný vypínač otočte do polohy „0".

Zdvihnite bočnú kefu. → Zatiahnite ručnú parkovaciu brzdu. → Kľúčik hlavného vypínača otočte do polohy „0“ a vytiahnite.

Preprava

NEBEZPEČENSTVO

Nebezpečenstvo zranenia a poškodenia! Pri prepravovaní zariadenia zohľadnite jeho hmotnosť.

Zastavte motor. → Kľúčik hlavného vypínača otočte do polohy „0“ a vytiahnite. Zatiahnite ručnú parkovaciu brzdu. Kolesá zariadenia zaistite klinmi. Zariadenie zaistite upínacími popruhmi alebo lanami. → Pri preprave vo vozidlách zariadenie zaistite proti zošmyknutiu a prevráteniu podľa platných smerníc.

1 Priestor na upevnenie nad posuvným ramenom 2 Priestor na upevnenie pod krytom zariadenia

Upozornenie: Dbajte na označenia pre upevňovacie oblasti na základnom ráme (symboly reťaze).

Upozornenie: Popis viď kapitola Údržbárske práce.

Vadības un funkcionālie elementi

1 Skrūve stumšanas roktura nostiprināšanai (2x) 2 Putekļu filtrs 3 Netīrumu tvertne 4 Aizmugurējā blīvplāksne (uz netīrumu tvertnes) 5 Lādēšanas iekārta (Tikai KM 75/40 W Bp Pack) 6 Akumulatori

(Tylko KM 75/40 W Bp Pack) 7 Koła jezdne 8 Boczna płyta uszczelniająca 9 Śruba regulacyjna 10 Przednia płyta uszczelniająca 11 Zasuwa do usuwania grubych zanieczyszczeń 12 Rolka mechanizmu jazdy z hamulcem postojowym 13 Mocowanie szczotki bocznej 14 Szczotka boczna 15 Wyłącznik bezpieczeństwa 16 Wyłącznik urządzenia 17 Styk ładowarki akumulatora (Tylko KM 75/40 W Bp) 18 Uchwyt prowadzący 19 Dźwignia jazdy do przodu 20 Dźwignia podnoszenia i opuszczania pokrywy pojemnika na duże zanieczyszczenia

Panel sterowania

1 Wyłącznik główny 2 Dźwignia opuszczania i podnoszenia szczotki bocznej 3 Śruba zamykająca pojemnik filtra przeciwpyłowego 4 Zamknięcie pojemnika na zanieczyszczenia 5 System czyszczenia filtra przeciwpyłowego 6 Zawór czyszczenia na mokro/sucho

Wyłącznik główny

0/WYŁ. Wyłączanie silnika

Regulacja kontroli napędu jazdy

Regulacja jest konieczna, jeśli podczas jazdy pod górę siła napędowa urządzenia jest niewystarczająca.

→ Otwórz wyłącznik urządzenia. → Odkręć nakrętkę kontrującą.

→ Wyreguluj śrubę regulacyjną. Dokręć mocno nakrętkę kontrującą.

Kontrola szczotki walcowej

Zablokuj hamulec postojowy. → Wyjmij pojemnik na zanieczyszczenia. → Usuń z walca nawinięte taśmy lub sznurki.

Wymiana szczotki walcowej

Wymiana jest konieczna, gdy z powodu zużycia włosia wyniki czyszczenia wyraźnie się pogarszają.

UWAGA

Przed opróżnieniem urządzenia należy wyjąć akumulatory.

Nie opierać się o uchwyt pchający.

→ Zamocować hamulec postojowy. → Wyjąć pojemnik na kurz. → Wyjąć akumulatory. → Odłożyć urządzenie z powrotem

→ Podnieść pokrywę dużego pojemnika na kurz, wcisnąć wkładkę łożyska i przesunąć wałek szczotki do przodu. → Wyjąć wałek szczotki. Nałożyć na wał napędowy (po lewej stronie) nowy wałek szczotki. → Po przeciwnej stronie zamocować wkładkę łożyska w otworze wyważającym wałka szczotki.

UWAGA

Niebezpieczeństwo uszkodzenia! Upewnić się, że szczotki nie są wciśnięte w otwór wałka szczotki.
