HD 715 G - υψηλής πίεσης καθαριστής Kärcher - Δωρεάν εγχειρίδιο χρήσης

Τύπος συσκευής	Πλυστικό υψηλής πίεσης
Μάρκα	Kärcher
Μοντέλο	HD 715 G
Κινητήρας	Honda GX160, 1 κύλινδρος 4 χρόνων, 3,6 kW (4,8 PS) στις 3600 στροφές/λεπτό
Καύσιμο	Αμόλυβδη βενζίνη (συμβατό E10), ρεζερβουάρ 3,1 L
Πίεση λειτουργίας	150 bar (15 MPa)
Μέγιστη παροχή νερού	624 L/h (10,4 L/min)
Παροχή νερού	Σύνδεσμος 3/4", μέγιστη πίεση 10 bar, μέγιστη θερμοκρασία 60 °C
Διαστάσεις (Μ x Π x Υ)	790 x 608 x 1104 mm
Βάρος λειτουργίας	39,5 kg
Στάθμη ηχητικής πίεσης (L_pA)	90 dB(A)
Εγγυημένη στάθμη ηχητικής ισχύος	108 dB(A)
Δονήσεις χεριού-βραχίονα	< 2,5 m/s²
Παρεχόμενα ακροφύσια	Ακροφύσιο υψηλής πίεσης (038) και ακροφύσιο χαμηλής πίεσης (250) EASY!Lock
Ασφάλεια	Βαλβίδα εκτόνωσης, βαλβίδα ασφαλείας, θερμική βαλβίδα, ασφάλεια πιστολιού
Τρέχουσα συντήρηση	Καθαρισμός φίλτρου νερού, αλλαγή λαδιού αντλίας και κινητήρα
Λάδι κινητήρα	15W40, ποσότητα 0,6 L
Λάδι αντλίας	15W40, ποσότητα 0,3 L
Σύνδεση εύκαμπτου σωλήνα	Σύστημα EASY!Lock για εύκαμπτο σωλήνα υψηλής πίεσης
Μεταφορά	Λαβή ώθησης, τροχοί, βάση σωλήνα και λόγχης
Εγγύηση	Σύμφωνα με τους όρους της χώρας, απευθυνθείτε στον αντιπρόσωπο

Συχνές ερωτήσεις - HD 715 G Kärcher

Ποιο καύσιμο να χρησιμοποιήσω για το Kärcher HD 715 G;

Χρησιμοποιήστε αμόλυβδη βενζίνη (συμβατή E10). Μην χρησιμοποιείτε μείγμα 2 χρόνων. Το ρεζερβουάρ έχει χωρητικότητα 3,1 L.

Πώς να εκκινήσετε τον κινητήρα;

Ανοίξτε την παροχή νερού, ανοίξτε το πιστόλι και στη συνέχεια εκκινήστε τον κινητήρα σύμφωνα με το εγχειρίδιο του κατασκευαστή (χειροκίνητη μίζα). Αφήστε να ζεσταθεί για 1 λεπτό πριν από τη χρήση.

Ποια αξεσουάρ παρέχονται με τη συσκευή;

Η συσκευή παραδίδεται με ένα πιστόλι EASY!Force, μία λόγχη EASY!Lock, ένα ακροφύσιο υψηλής πίεσης (038) και ένα ακροφύσιο χαμηλής πίεσης (250), έναν εύκαμπτο σωλήνα υψηλής πίεσης EASY!Lock, ένα φίλτρο νερού και έναν εύκαμπτο σωλήνα αναρρόφησης απορρυπαντικού.

Πώς ρυθμίζεται η πίεση στο HD 715 G;

Στο μοντέλο HD 715 G, η πίεση και η παροχή είναι σταθερές (150 bar, 624 L/h). Δεν είναι δυνατή καμία ρύθμιση. Το μοντέλο HD 8/20 G διαθέτει ρυθμιστή πίεσης/παροχής.

Μπορώ να χρησιμοποιήσω απορρυπαντικό με αυτό το πλυστικό;

Ναι, χρησιμοποιήστε απορρυπαντικά Kärcher. Τοποθετήστε το ακροφύσιο χαμηλής πίεσης, βυθίστε τον εύκαμπτο σωλήνα στο απορρυπαντικό και ρυθμίστε τη δοσολογία στο φίλτρο αναρρόφησης. Μετά τη χρήση, ξεπλύνετε με καθαρό νερό.

Τι να κάνω σε περίπτωση διαρροής νερού κάτω από τη συσκευή;

Μια διαρροή 3 σταγόνων ανά λεπτό είναι φυσιολογική. Εάν η διαρροή είναι μεγαλύτερη, ζητήστε έλεγχο της συσκευής από το τμήμα εξυπηρέτησης μετά την πώληση.

Πώς να προετοιμάσω τη συσκευή για το χειμώνα;

Αδειάστε εντελώς το νερό θέτοντας τη συσκευή σε λειτουργία για περίπου 1 λεπτό χωρίς παροχή νερού. Ξεβιδώστε και αδειάστε το φίλτρο νερού. Χρησιμοποιήστε ενδεχομένως ένα κατάλληλο αντιψυκτικό.

Ποιο λάδι κινητήρα και αντλίας να χρησιμοποιήσω;

Για τον κινητήρα: λάδι 15W40, ποσότητα 0,6 L. Για την αντλία: λάδι 15W40, ποσότητα 0,3 L. Ελέγχετε τακτικά τη στάθμη και αλλάζετε μετά από 500 ώρες λειτουργίας.

Πώς να καθαρίσω το φίλτρο νερού;

Κλείστε την παροχή νερού, ξεβιδώστε το παξιμάδι, αφαιρέστε το κύπελλο φίλτρου, καθαρίστε το φυσίγγιο φίλτρου και το κύπελλο, ελέγξτε τα παρεμβύσματα O-ring και στη συνέχεια επανατοποθετήστε.

Ποια είναι τα σημαντικά συστήματα ασφαλείας;

Η συσκευή διαθέτει βαλβίδα εκτόνωσης (επιστρέφει το νερό εσωτερικά όταν το πιστόλι είναι κλειστό), βαλβίδα ασφαλείας (ανοίγει εάν η πίεση είναι πολύ υψηλή) και θερμική βαλβίδα (αποτρέπει την υπερθέρμανση). Μην απενεργοποιείτε ποτέ αυτές τις διατάξεις.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HD 715 G Kärcher

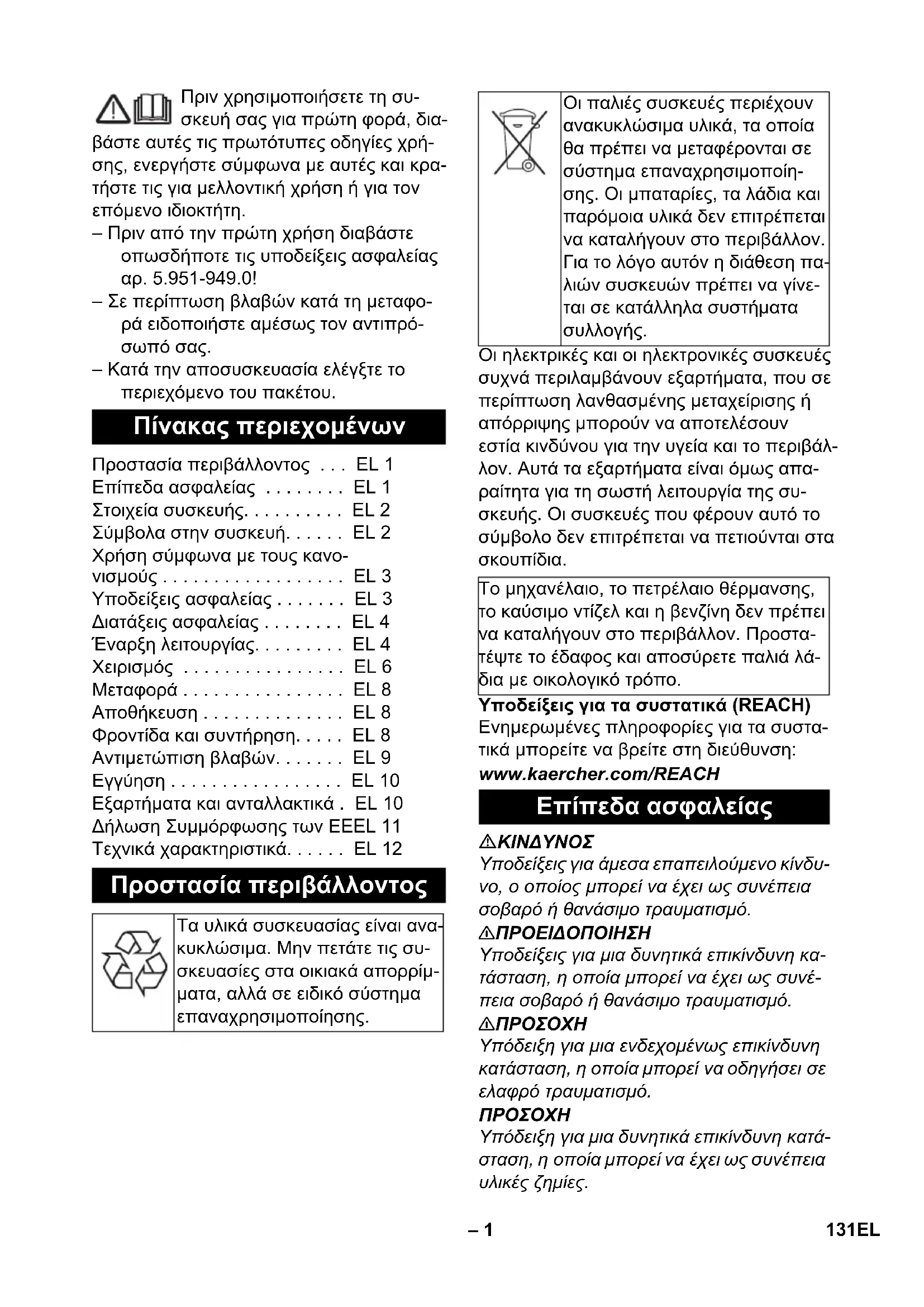

⚠️ ⚠️ Πριν χρησιμοποιήσετε τη συ- σκευή σας για πρώτη φορά, δια- βάστε αυτές τις πρωτότυπες οδηγίες χρή- σης, ενεργήστε σύμφωνα με αυτές και κρα- τήστε τις για μελλοντική χρήση ή για τον επόμενο ίδιοκτήτη.

– Πριν από την πρώτη χρήση διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας αρ. 5.951-949.0!
- Σε περίπτωση βλαβών κατά τη μεταφο- ρά ειδοποιήστε αμέσως τον αντιπρό- σωπό σας.
– Κατά την αποσυσκευασία ελέγξτε το περιεχόμενο του πακέτου.

Πίνακας περιεχομένων

Προστασία περιβάλλοντος ... EL 1

Επίπεδα ασφαλείας ..... EL 1

Στοιχεία συσκευής. . . . . . . . EL 2

Σύμβολα στην συσκευή. . . . . . EL 2

Χρήση σύμφωνα με τους κανο- νισμούς .... EL 3

Υποδείξεις ασφαλείας ..... EL 3

Διατάξεις ασφαλείας ..... EL 4

'Εναρξη λειτουργίας. . . . . . . EL 4

Χειρισμός ...... EL 6

Μεταφορά .... EL 8

Αποθήκευση . . . . . . . . . . . . EL 8

Φροντίδα και συντήρηση. . . . . EL 8

Αντιμετώπιση βλαβών..... EL 9

Εγγύηση . . . . . . . . . . . . . . . EL 10

Εξαρτήματα και ανταλλακτικά . EL 10

Δήλωση Συμμόρφωσης των ΕΕΕL 11

Τεχνικά χαρακτηριστικά. . . . . EL 12

Προστασία περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Μην πετάτε τις συσκευασίες στα οικιακά απορρίμματα, αλλά σε ειδικό σύστημα επαναχρησιμοποίησης.

Οι παλιές συσκευές περιέχουν ανακυκλώσιμα υλικά, τα οποία θα πρέπει να μεταφέρονται σε σύστημα επαναχρησιμοποίησης. Οι μπαταρίες, τα λάδια και παρόμοια υλικά δεν επιτρέπεται να καταλήγουν στο περιβάλλον. Για το λόγο αυτόν η διάθεση παλιών συσκευών πρέπει να γίνεται σε κατάλληλα συστήματα συλλογής.

Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά περιλαμβάνουν εξαρτήματα, που σε περίπτωση λανθασμένης μεταχείρισης ή απόρριψης μπορούν να αποτελέσουν εστία κινδύνου για την υγεία και το περιβάλλον. Αυτά τα εξαρτήματα είναι όμως απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να πετιούνται στα σκουπίδια.

Το μηχανέλαιο, το πετρέλαιο θέρμανσης, το καύσιμο ντίζελ και η βενζίνη δεν πρέπει να καταλήγουν στο περιβάλλον. Προστατέψτε το έδαφος και αποσύρετε παλιά λάδια με οικολογικό τρόπο.

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστα- τικά μπορείτε να βρείτε στη διεύθυνση:

Υποδείξεις για άμεσα επαπειλούμενο κίνδυ- νο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό.

ΔΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες.

Στοιχεία συσκευής

HD 7/15 G: Εικόνα 1, βλ. διπλωμένη σε- λίδα

HD 8/20 G: Εικόνα 2, βλ. διπλωμένη σε- λίδα

1 Σπείρωμα ακροφυσίου
2 Ακροφύσιο
3 Άκαμπτος σωλήνας ψεκασμού EASY!Lock
4 Πιστόλι ψεκασμού χειρός EASY!Force
5 Κούμπωμα ασφαλείας
6 Σκανδάλη
7 Μοχλός ασφαλείας
8 Ελαστικός σωλήνας υψηλής πίεσης EASY!Lock
9 Δοχείο λαδιού
10 Μανόμετρο *
11 Στρόφιγγα καυσίμων
12 Μηχανισμός χειροκίνητης εκκίνησης
13 Βίδα αποστράγγισης λαδιού (κινητήρας)
14 Στήριγμα ακροφυσίου για φύλαξη ενός ακροφυσίου
15 Φίλτρο νερού
16 Ελαστικός σωλήνας αναρρόφησης απορρυπαντικού με ρυθμιζόμενο φίλτρο (δοσομετρική βαλβίδα)
17 Υδραυλική σύνδεση
18 Bíđa εκροής λαδιού αντλίας
19 Σύνδεση υψηλής πίεσης EASY!Lock
20 Γυαλί στάθμης λαδιού *
21 Ρύθμιση πίεσης/ποσότητας *
22 Αποθήκευση σωλήνα εκτόξευσης
23 Αντλία υψηλής πίεσης
24 Ράβδος ένδειξης στάθμης λαδιού (κινη- τήρας)
25 Κινητήρας
26 Διακόπτης κινητήρα
27 Δεξαμενή καυσίμων
28 Αστεροειδής λαβή λαβής οδήγησης
29 Συγκράτηση πιστολέτου χειρός
30 Στήριγμα ελαστικού σωλήνα
31 Λαβή μεταφοράς
Α Ρακόρ
Β Θήκη φίλτρου
C δακτύλιος Ο
D Εξάρτημα φίλτρου

Αναγνωριστικό χρώματος

– Τα χειριστήρια για τη διαδικασία καθαρισμού είναι κίτρινα.

- Τα χειριστήρια για τη συντήρηση και το σέρβις είναι ανοικτά γκρίζα.

Σύμβολα στην συσκευή

Ο ψεκασμός με υψηλή πίεση μπορεί να αποδειχτεί επικίνδυ- νος σε περίπτωση μη προσήκουσας χρήσης. Η δέσμη δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή.

	Κίνδυνος εγκαυμάτων! Προειδοποίηση για καυτά δομικά στοιχεία.
	Κίνδυνος δηλητηρίασης! Μην εισπνέετε τα καυσαέρια.
		Η βενζίνη είναι εξαιρετικά εύφλεκτη και εκρηκτική.Πριν προσθέσετε καύσιμο, απενεργοποιήστε τον κινητήρα και αφήστε τον να κρυώσει.
		Τα καυσαέρια του κινητήρα περιέχουν δηλητηριώδες μονοξείδιο του άνθρακα.Ο κινητήρας δεν πρέπει να λειτουργεί σε κλειστούς χώρους.
		Μην προσθέτετε καύσιμο με τον κινητήρα σε λειτουργία.Μην καπνίζετε κατά τη συμπλήρωση καυσίμου.Μην βάζετε καύσιμο απευθείας από μπιτόνι, χρησιμοποιείτε χωνί ή κατάλληλο δοχείο.

Σύμφωνα με τους ισχύοντες κανονισμούς, η συσκευή δεν πρέπει ποτέ να λειτουργεί στο δίκτυο πόσιμου νερού χωρίς διαχωριστή συστήματος.

Να χρησιμοποιηθεί ένας κατάλληλος διαχωριστής συστήματος της εταιρείας KÄRCHER ή, εναλλακτικά, ένας διαχωριστής συστήματος κατά EN 12729 Τύπος BA.

Το νερό που ρέει μέσα από ένα διαχωριστή συστήματος θεωρείται μη πόσιμο.

Χρήση σύμφωνα με τους κανονισμούς

Καθαριστήρας υψηλής πίεσης για τον κα- θαρισμό: μηχανών, οχημάτων, κτιρίων, ερ- γαλείων, προσόψεων, βεραντών, εργαλεί- ων κηπουρικής κ.τ.λ.

• καθαρισμό με δέσμη χαμηλής πίεσης και απορρυπαντικό (π.χ. καθαρισμός μηχανημάτων, οχημάτων, οικοδομών, εργαλείων),
  – καθαρισμό με δέσμη υψηλής πίεσης χωρίς απορρυπαντικό (π.χ. καθαρισμός προσόψεων κτιρίων, ταρατσών, συσκευών κηπουρικής).
  – Για την αφαίρεση δύσκολων ρύπων, συνιστούμε ως πρόσθετο εξάρτημα τη φρέζα ρύπων.

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού! Σε περίπτωση λει- τουργίας σε πρατήρια βενζίνης ή άλλους επικίνδυνους χώρους, να τηρούνται οι ανά- λογες προδιαγραφές ασφαλείας.

Λύματα που περιέχουν ορυκτέλαια δεν επιτρέπεται να καταλήγουν στο υπέδαφος, στα ύδατα ή στο σύστημα αποχέτευσης. Συνεπώς το πλύσιμο κινητήρων ή της κάτω πλευράς οχημάτων επιτρέπεται μόνο σε κατάλληλους χώρους που διαθέτουν διαχωριστή λαδιών.

Απαιτήσεις ποιότητας του νερού: ΠΡΟΣΟΧΗ

Ως μέσο υψηλής πίεσης να χρησιμοποιείται μόνο καθαρό νερό. Οι ρύποι προκαλούν πρόωρη φθορά και ιζηματογένεση στη συσκευή.

Σε χρήση με ανακυκλωμένο νερό δεν πρέπει να υπάρξει υπέρβαση των ακόλουθων οριακών τιμών.

Τιμή pH 6,5...9,5
ηλεκτρική αγωγιμότητα * Αγ	ωγιμότηταφρέσκου νε-ρού +1200 μS/cm
υλικό επικάθισης ** < 0,5 mg/l
υλικό φιλτραρίσματος *** < 50 mg/l
Υδρογονάνθρακες < 20 mg/l
Χλωρίδια < 300 mg/l
Θειικό οξύ < 240 mg/l
Ασβέστιο < 200 mg/l
Ολική σκληρότητα < 28 °dH	< 50 °TH< 500 ppm(mg CaCO_3 /l)
Σίδηρος < 0,5 mg/l
Μαγγάνιο	< 0,05 mg/l
Χαλκός	< 2 mg/l
Ενεργό χλώριο	< 0,3 mg/l
χωρίς δυσάρεστες σσμές
* Μέγιστο συνολικά 2000 μS/cm** Όγκος δοκιμής 1 l, χρόνος δημιουργίας ιζήματος 30 λεπτά*** χωρίς διαβρωτικά υλικά

Υποδείξεις ασφαλείας

→ Δώστε προσοχή στις εκάστοτε προδιαγραφές της εθνικής νομοθεσίας σχετικά με τις εκπομπές υγρών.
→ Δώστε προσοχή στις εκάστοτε διατάξεις της εθνικής νομοθεσίας σχετικά με την αποτροπή ατυχημάτων Οι συσκευές εκπομπής υγρών θα πρέπει να υποβάλλονται σε έλεγχο σε τακτικά διαστήματα και τα αποτελέσματα του ελέγχου θα πρέπει να καταγράφονται και να φυλάσσονται.
→ Στη συσκευή και τα παρελκόμενα δεν επι- τρέπεται να γίνει καμία τροποποίηση.

⚠️KINDYNOΣ

- Μη χρησιμοποιείτε τη συσκευή καθαρισμού με υψηλή πίεση, όταν έχει χυθεί καύσιμο. Να μεταφερθεί η συσκευή σε ασφαλές μέρος και να αποφευχθεί κάθε σχηματισμός σπινθήρων.

• Να μη φυλάγονται, χύνονται ή χρησιμοποιούνται καύσιμα κοντά σε φωτιά χωρίς προστατευτικό εξοπλισμό ή κοντά σε συσκευές, π.χ. θερμάστρες, λέβητες θέρμανσης, μπόϊλερ κλπ., από τις οποίες υπάρχει κίνδυνος φλόγας ανάφλεξης ή σχηματισμός σπινθήρων.
• Κρατάτε τα εύφλεκτα υλικά και αντικείμενα μακριά από τον σιγαστήρα (τουλάχιστον 2 m).
• Να μη λειτουργεί ο κινητήρας χωρίς σιγαστήρα και να ελέγχεται τακτικά, να καθαρίζεται και, αν χρειάζεται, να αντικατασταθεί.
• Μη χρησιμοποιείτε τον κινητήρα σε δασώδεις, θαμνώδεις ή χορταριασμένες εκτάσεις, εάν η εξάτμιση δεν είναι εξοπλισμένη με συλλέκτη σπινθήρων
• Ο κινητήρας επιτρέπεται να λειτουργεί χωρίς φίλτρο αέρα ή χωρίς κάλυμμα πάνω από τους συνδέσμους αναρρόφησης μόνον κατά την εκτέλεση εργασιών ρύθμισης.
• Να μην εκτελούνται αλλαγές ρυθμίσεων σε ελατήρια, ράβδους ρυθμίσεων ή άλλα εξαρτήματα, όταν αποτέλεσμα θα είναι η αύξηση των στροφών του κινητήρα.
• Κίνδυνος πρόκλησης εγκαυμάτων! Μην ακουμπάτε πολύ ζεστούς σιγαστήρες, κυλίνδρους ή πτερύγια ψύξης.
• Κρατάτε μακριά τα πόδια και τα χέρια σας από κινούμενα ή περιστρεφόμενα μέρη.
• Κίνδυνος δηλητηρίασης! Απαγορεύεται η λειτουργία του μηχανήματος σε κλειστούς χώρους.
• Μην χρησιμοποιείτε ακατάλληλα καύσιμα, επειδή μπορεί να αποδειχθούν επικίνδυνα.

Διατάξεις ασφαλείας

Τα συστήματα ασφαλείας χρησιμεύουν για την προστασία του χρήστη και δεν επιτρέπεται να τεθούν εκτός λειτουργίας ή να αγνοηθεί η λειτουργία τους.

Βαλβίδα υπερχείλισης

– Αν το πιστολέτο χειρός είναι κλειστό, ανοίγει η βαλβίδα υπερχείλισης και η αντλία υψηλής πίεσης οδηγεί το νερό πίσω προς την πλευρά αναρρόφησης της αντλίας. Έτσι εμποδίζεται η υπέρβαση της επιτρεπτής πίεσης εργασίας.
– Η βαλβίδα υπερπλήρωσης ρυθμίζεται και μολυβδοσφραγίζεται στο εργοστάσιο. Η ρύθμισή της γίνεται αποκλειστικά από την υπηρεσία εξυπηρέτησης πελατών.

Βαλβίδα ασφάλειας

Σε περίπτωση υπέρβασης της επιτρεπόμενης υπερπίεσης λειτουργίας (βλ. Τεχνικά στοιχεία) ανοίγει η βαλβίδα ασφαλείας και το νερό εκρέει προς τα έξω.

Η βαλβίδα ασφάλειας ρυθμίζεται και μολυβδοσφραγίζεται στο εργοστάσιο. Η ρύθμισή της γίνεται αποκλειστικά από την υπηρεσία εξυπηρέτησης πελατών.

Θερμική βαλβίδα

Η θερμική βαλβίδα προστατεύει την αντλία υψηλής πίεσης από ανεπίτρεπτη υπερθέρμανση κατά τη λειτουργία κυκλώματος με κλειστό πιστόλι ψεκασμού.

Η θερμική βαλβίδα ανοίγει μόλις σημειωθεί υπέρβαση της μέγιστης επιτρεπόμενης θερμοκρασίας νερού 80 °C και διοχετεύει το καυτό νερό προς τα έξω.

'Εναρξη λειτουργίας

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού! Η συσκευή, οι αγωγοί προσαγωγής, το λάστιχο υψηλής πίεσης και οι συνδέσεις πρέπει να είναι σε άψογη κατάσταση. Σε περίπτωση που δεν βρίσκονται σε άψογη κατάσταση, η συσκευή δεν επιτρέπεται να χρησιμοποιηθεί.

Συναρμολόγηση χειρολαβής ώθησης

Εικόνα 3, βλ. διπλωμένη σελίδα

→ Βιδώστε γερά τη λαβή οδήγησης με τις παρεχόμενες βίδες στερέωσης.

Συναρμολόγηση των τροχών

Εικόνα 4, βλ. διπλωμένη σελίδα

→ Ωθήστε τον τροχό στον άξονα.
→ Σπρώξτε το ρυθμιστικό δακτύλιο στον άξονα και σφίξτε τον κοχλία. Ροπή σύσφιξης 20 Nm.
→ Επαναλαμβάνετε τη διαδικασία στην απέναντι πλευρά.

Συναρμολόγηση του πιστολέτου χειρός, του ελαστικού σωλήνα ψεκασμού και του ακροφυσίου

Υπόδειξη: Χάρη σε ένα γρήγορο σπείρωμα το σύστημα EASY!Lock συνδέει εξαρτήματα γρήγορα και σίγουρα με μια μόνο περιστροφή.

1. 2.

→ Στο σωλήνα ψεκασμού συνδέστε το ακροφύσιο υψηλής πίεσης.
→ Τοποθετήστε το παξιμάδι και σφίξτε το με το χέρι (EASY!Lock).
→ Συνδέστε το σωλήνα ψεκασμού με το πιστόλι και σφίξτε με το χέρι (EASY!Lock).
→ Σφίξτε την κοχλιωτή σύνδεση του σω- λήνα ψεκασμού με το χέρι.
→ Συνδέστε το σωλήνα υψηλής πίεσης με το πιστόλι ψεκασμού και την υποδοχή υψηλής πίεσης της συσκευής και σφίξτε με το χέρι (EASY!Lock).

Ελέγξτε τη στάθμη λαδιού της αντλίας υψηλής πίεσης

HD 7/15 G

→ Ο πάτος του δοχείου λαδιού πρέπει να είναι καλυμμένος με λάδι.

Μη θέτετε τη συσκευή σε λειτουργία, όταν η στάθμη λαδιού δεν είναι ορατή στο δοχείο λαδιού.

→ Αν χρειάζεται, συμπληρώστε λάδι (βλέπε Τεχνικά χαρακτηριστικά).

HD 8/20 G

→ Ελέγξτε τη στάθμη λαδιού της αντλίας υψηλής πίεσης στον υαλοδείκτη.

Μη θέτετε τη συσκευή σε λειτουργία, όταν η στάθμη λαδιού έχει πέσει κάτω από τη μέση του γυάλινου δείκτη στάθμης λαδιού.

→ Αν χρειάζεται, συμπληρώστε λάδι (βλέπε Τεχνικά χαρακτηριστικά).

Εξαέρωση δοχείου λαδιού

→ Πριν την πρώτη χρήση, κόψτε την άκρη του καπακιού του δοχείου λαδιού της αντλίας νερού.

Κινητήρας

Τηρείτε οπωσδήποτε τις "Υποδείξεις ασφαλείας"!

→ Πριν από την αρχική ενεργοποίηση, διαβάστε τις οδηγίες χειρισμού του κατασκευαστή του κινητήρα και τηρείτε οπωσδήποτε τις υποδείξεις ασφαλείας.
→ Ελέγξτε τη στάθμη λαδιού στο δοχείο λαδιού.

Το μηχάνημα δεν πρέπει να τεθεί σε λει- τουργία, αν η στάθμη λαδιού είναι κάτω από την ένδειξη "MIN".

→ Αν χρειάζεται, συμπληρώστε λάδι.
→ Γεμίζετε το ρεζερβουάρ με αμόλυβδη βενζίνη.

Μη χρησιμοποιείτε μίγμα καυσίμων για 2χρονους κινητήρες.

Η βενζίνη Ε10 μπορεί να χρησιμοποιείται.

Εφοδιασμός καυσίμου

⚠️KINDYNOΣ

Κίνδυνος πυρκαγιάς και κίνδυνος έκρηξης!

• Ποτέ μην προσθέτετε καύσιμο σε κλειστούς χώρους με τον κινητήρα σε λειτουργία ή καυτό.
• Μην καπνίζετε κατά τη συμπλήρωση καυσίμου.
• Μην συμπληρώνετε καύσιμο κοντά σε γυμνή φλόγα ή σπινθήρες.
• Δεν επιτρέπεται να χύνεται καύσιμο, χρησιμοποιείτε χωνί.
• Καθαρίζετε αμέσως το χυμένο καύσιμο.
• Μετά τον εφοδιασμό καυσίμου κλείστε σωστά το μπιτόνι και το ντεπόζιτο.
  → Γεμίζετε το ρεζερβουάρ με αμόλυβδη βενζίνη.

Μη χρησιμοποιείτε μίγμα καυσίμων για 2χρονους κινητήρες.

Σύνδεση νερού

Σχετικά με τις τιμές σύνδεσης, βλέπε Τεχνικά χαρακτηριστικά.

→ Συνδέστε έναν ελαστικό σωλήνα προσαγωγής (ελάχιστο μήκος 7,5 μέτρα, ελάχιστη διάμετρος 3/4") στη σύνδεση νερού του μηχανήματος και στην προσαγωγή νερού (π.χ. στην κάνουλα της βρύσης).
→ Ανοίξτε την προσαγωγή νερού.

Υπόδειξη: Ο ελαστικός σωλήνας τροφοδοσίας δεν περιλαμβάνεται στη συσκευασία.

Αναρροφήστε νερό από το δοχείο

⚠️KINDYNOΣ

Μην κάνετε ποτέ αναρρόφηση νερού από δοχείο πόσιμου νερού.

Μην κάνετε ποτέ αναρρόφηση υγρών που περιέχουν διαλύτες, π.χ. διαλύτες βερνικιών, βενζίνη ή λάδια. Το ψεκαζόμενο εκνέφωμα διαλύτη είναιπολύ εύφλεκτο, εκρηκτικό και τοξικό.

→ Συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης (διάμετρος τουλάχιστον 3/4") με το φίλτρο (εξάρτημα) στο υδραυλικο σύστημα.
→ Ρυθμίστε τη βαλβίδα ρύθμισης δόσης απορρυπαντικού στο "0".
→ Εξαέρωση της συσκευής πριν από τη λειτουργία.

Εξαέρωση της συσκευής

→ Ξεβιδώστε τη σύνδεση ακροφυσίου και αφαιρέστε το ακροφύσιο.
Θέστε τον κινητήρα σε λειτουργία σύμφωνα με τις οδηγίες χειρισμού του κατασκευαστή του κινητήρα.
→ Πιέστε αρκετές φορές τη σκανδάλη του πιστολέτου ψεκασμού.
→ Αφήστε να λειτουργήσει η συσκευή, μέχρι να βγει νερό χωρίς φυσαλίδες από το σωλήνα ψεκασμού.
→ Θέστε το μηχάνημα εκτός λειτουργίας και ξαναβιδώστε το ακροστόμιο (μπεκ).

Χειρισμός

⚠️KINDYNOΣ

Κίνδυνος έκρηξης!

Μην ψεκάζετε με καύσιμα υγρά.

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού! Κατά την εργασία κρατάτε πάντα το πιστόλι και το σωλήνα ψεκασμού και με τα δύο χέρια.

Κίνδυνος τραυματισμού! Κατά τη λειτουργία δεν επιτρέπεται το κλείδωμα της σκανδάλης του πιστολέτου ούτε και του μοχλού ασφάλισης.

Κίνδυνος τραυματισμού! Εάν ο μοχλός ασφάλισης χαλάσει απευθυνθείτε στην υπηρεσία εξυπηρέτησης πελατών.

Κίνδυνος τραυματισμού από τη δέσμη νε- ρού υψηλής πίεσης. Πριν από κάθε εργασία στη συσκευή σπρώξτε την ασφάλεια του πι- στολέτου ψεκασμού προς τα εμπρός.

⚠️KINDYNOΣ

• Η συσκευή παράγει έντονο θόρυβο. Κίνδυνος βλαβών στα όργανα ακοής. Κατά την εργασία με τη συσκευή να φοράτε οπωσδήποτε κατάλληλες ωτοασπίδες.
• Μην κατευθύνετε ποτέ τη δέσμη νερού σε πρόσωπα, ζώα, το ίδιο το μηχάνημα ή σε ηλεκτρικά λειτουργικά μέρη.
• Για την προστασία του χρήστη από πι- τσιλίσματα, πρέπει αυτός να φοράει κα- τάλληλη προστατευτική ενδυμασία.
• Όλες οι συνδέσεις των εύκαμπτων σω- λήνων να είναι πάντα γερά βιδωμένες.

Άνοιγμα/κλείσιμο του πιστολέτου ψεκασμού

→ Άνοιγμα του πιστολέτου χειρός: Πατήστε το μοχλό ασφάλισης και τη σκανδάλη.
→ Κλείσιμο του πιστολέτου χειρός: Αφήστε το μοχλό ασφάλισης και τη σκανδάλη.

Εκκίνηση της μηχανής

→ Ανοίξτε την προσαγωγή νερού.
Με ανοιχτό το πιστόλι ψεκασμού θέστε τον κινητήρα σε λειτουργία σύμφωνα με τις οδηγίες χειρισμού του κατασκευαστή του κινητήρα.

Υπόδειξη:

Για διευκόλυνση της διαδικασίας εκκίνησης ο σωλήνας ψεκασμού ή το ακροφύσιο μπορούν να αφαιρεθούν.

→ Αφήστε τον κινητήρα να ζεσταθεί για 1 λε- ππό.
→ Απασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα πίσω.
→ Ανοίξτε το πιστολέτο χειρός.

Ρύθμιση πίεσης εργασίας και ποσότητας μεταφοράς

HD 7/15 G

Στη συσκευή αυτή, η πίεση και η ποσότητα νερού είναι ρυθμισμένες σε σταθερές τιμές και δεν μπορούν να αλλαχτούν.

HD 8/20 G

→ Ρυθμίστε την πίεση λειτουργίας και την παροχή με περιστροφή του ρυθμιστή πίεσης και ποσότητας της μονάδας άντλησης.

Αντικατάσταση του ακροφυσίου

⚠️KINDYNOΣ

Απενεργοποιήστε τη συσκευή πριν την αλ- λαγή ακροφυσίων και ενεργοποιήστε το πι- στολέτο χειρός, έως ότου εκτονωθεί η πίεση στη συσκευή.

→ Ασφαλίστε το πιστόλι ψεκασμού σπρώ- χνοντας την ασφάλεια προς τα εμπρός.
→ Ξεβιδώστε τη σύνδεση ακροφυσίου και αφαιρέστε το ακροφύσιο.
→ Τοποθετήστε νέο ακροφύσιο.
→ Βιδώστε τη σύνδεση ακροφυσίου και σφίξτε τη με το χέρι.

Λειτουργία με απορρυπαντικό

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ακατάλληλα απορρυπαντικά μπορεί να προκαλέσουν βλάβες στη συσκευή και στα αντικείμενα που καθαρίζονται. Χρησιμοποιείτε μόνον απορρυπαντικά που έχουν εγκριθεί από τον Οίκο Kärcher. Τηρείτε τις συστάσεις περί δοσολογίας και τις υποδείξεις που συνοδεύουν τα απορρυπαντικά. Προστατέψτε το περιβάλλον κάνοντας οικονομία στη χρήση των απορρυπαντικών. Λάβετε υπόψη τις υποδείξεις ασφαλείας στο απορρυπαντικό.

Τα απορρυπαντικά Karcher εγγυώνται απρόσκοπτη εργασία. Δεχθείτε τις συμβουλές ή ζητείστε τον κατάλογό μας ή αντίστοιχα τα ενημερωτικά φυλλάδια περί απορρυπαντικών.

→ Ρυθμίστε τη δόση απορρυπαντικού στο φίλτρο αναρρόφησης (+/-).
→ Κρεμάστε τον εύκαμπτο σωλήνα αναρρόφησης απορρυπαντικού σε δοχείο με απορρυπαντικό.
→ Αντικαταστήστε το ακροφύσιο υψηλής πίεσης με εκείνο χαμηλής πίεσης.

Протеινόμενη μέθοδος καθαρισμού

• Διάλυση ρύπων:
  Ψεκάστε μικρή ποσότητα απορρυπα- ντικού και αφήστε το να δράσει για 1...5 λεπτά χωρίς να στεγνώσει.
• Αφαίρεση ρύπων:
  Ξεπλένετε τους διαλυμένους ρύπους, ψεκάζοντας με ριπή υψηλής πίεσης.

Μετά τη λειτουργία με απορρυπαντικό

→ Ρυθμίστε τη βαλβίδα ρύθμισης δόσης απορρυπαντικού στο "0".
Με τον κινητήρα σε λειτουργία και ανοικτό το πιστολέτο ψεκασμού ξεπλύνετε τη συσκευή για τουλάχιστον 1 λεπτό.

Διακοπή λειτουργίας

→ Ελευθερώστε τον μοχλό του πιστολέτου.

Υπόδειξη: Όταν απελευθερώνεται η σκανδάλη του πιστολέτου, εξακολουθεί να λειτουργεί ο κινητήρας στο ρελαντί.

→ Απενεργοποιήστε τον κινητήρα κατά τις μεγάλες διακοπές λειτουργίας (αρκετά λεπτά).

→ Ενεργοποιήστε το πιστολέτο χειρός, έως ότου διαπιστώσετε ότι η συσκευή δεν βρίσκεται υπό πίεση.
→ Ασφαλίστε τη σκανδάλη του πιστολέτου με το κούμπωμα, ώστε να μην ανοίξει κατά λάθος.

Απενεργοποίηση της συσκευής

Μετά τη λειτουργία με αλμυρό νερό (νερό της θάλασσας) να ξεπλυθεί η συσκευή τουλάχιστον επί 2-3 λεπτά με νερό από το δίκτυο ύδρευσης, ενώ το πιστολέτο είναι ανοιχτό.

→ Κλείστε το πιστολέτο χειρός.
→ Γυρίστε το διακόπτη κινητήρα στη θέση "0/OFF".
→ Κλείστε τη στρόφιγγα καυσίμου.
→ Κλείστε την προσαγωγή νερού.
→ Ενεργοποιήστε το πιστολέτο χειρός, έως ότου διαπιστώσετε ότι η συσκευή δεν βρίσκεται υπό πίεση.
→ Ασφαλίστε τη σκανδάλη του πιστολέτου με το κούμπωμα, ώστε να μην ανοίξει κατά λάθος.
→ Σύνδεση του εύκαμπτου σωλήνα παρο- χής νερού στο μηχάνημα.

Μεταφορά

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής.

→ Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης και κρεμάστε τον στο στήριγμα του ελαστικού σωλήνα.
→ Βάλτε το σωλήνα ψεκασμού μέσα στην αντίστοιχη υποδοχή. Κρεμάστε το πιστολέτο ψεκασμού στο στήριγμα.
→ Σπρώξτε τη συσκευή από τη ράβδο ώθησης.
→ Κατά τη μεταφορά με οχήματα, στερεώνετε τη συσκευή ώστε να μην γλιστρήσει και να μην ανατραπτεί.
Για μείωση του απαιτούμενου χώρου λύστε τις αστεροειδείς λαβές και στρέψτε τη λαβή οδήγησης προς τα πίσω.

Αποθήκευση

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης! Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

Η συσκευή αυτή μπορεί να αποθηκεύεται μόνο σε εσωτερικούς χώρους.

Αντιπαγετική προστασία

ΠΡΟΣΟΧΗ

Κίνδυνος πρόκλησης ζημιάς! Παγωμένο νερό μπορεί να καταστρέψει μέρη του μηχανήματος.

Κατά τη χειμερινή περίοδο, η συσκευή είναι προτιμότερο να αποθηκεύεται σε θερμαινόμενο χώρο.

Αν αποθηκεύεται σε μη θερμαινόμενο χώρο προσέξτε τις παρακάτω οδηγίες:

Αδειάστε το νερό

→ Ξεβιδώστε τον εύκαμπτο σωλήνα τροφοδοσίας νερού και τον εύκαμπτο σωλήνα υψηλής πίεσης.
→ Αφήστε τη συσκευή να λειτουργήσει το πολύ για 1 λεπτό μέχρι να αδειάσουν η αντλία και οι σωληνώσεις.
→ Ξεβιδώστε και εκκενώστε το φίλτρο νερού.

Ξεπλύνετε τη συσκευή με αντιπηκτικό μέσο

Υπόδειξη: Λάβετε υπόψη τους κανόνες χειρισμού του κατασκευαστή του αντιψυκτικού.

→ Εισάγετε ένα προιόν αντιπαγετικής προστασίας στη συσκευή.

'Ετσι επιτυγχάνεται επίσης και κάποια αντιδιαβρωτική προστασία.

Φροντίδα και συντήρηση

Με το κατάστημα, από το οποίο αγοράσατε το μηχάνημα, μπορείτε να συμφωνήσετε τακτική επιθεώρηση ασφαλείας ή να συνάψετε συμβόλαιο συντήρησης του μηχανήματος. Δεχθείτε σχετική ενημέρωση.

Υπόδειξη: Στο παρακάτω πρόγραμμα συντήρησης περιλαμβάνονται μόνον οι εργασίες συντήρησης στην αντλία υψηλής πίεσης. Επιπροσθέτως, θα πρέπει να εκτελεστούν οι εργασίες συντήρησης του κινητήρα σύμφωνα με τα αναγραφόμενα στις οδηγίες λειτουργίας του κατασκευαστή του κινητήρα.

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού από την ακούσια ενεργοποίηση της συσκευής.

Πριν από τις εργασίες στη συσκευή γυρίστε το διακόπτη κινητήρα στη θέση "0/OFF" και αποσυνδέστε την πίπα του μπουζί.

Κίνδυνος πρόκλησης εγκαυμάτων! Μην ακουμπάτε πολύ ζεστούς σιγαστήρες, κυλίνδρους ή πτερύγια ψύξης.

Χρονικά διαστήματα συντήρησης

Καθημερινά

→ Ελέγξτε τον ελαστικό σωλήνα υψηλής πίεσης για ενδεχόμενες βλάβες (κίνδυνος έκρηξης). Αντικαταστήστε αμέσως τον ελαστικό σωλήνα υψηλής πίεσης που παρουσιάζει βλάβες.

Εβδομαδιαίως

→ Έλεγχος στάθμης λαδιού Αν το λάδι έχει γαλακτώδη υφή (νερό στο λάδι), καλέστε αμέσως την υπηρεσία τεχνικής εξυπηρέτησης πελατών.

Μηνιαίως

→ Καθαρίστε το φίλτρο νερού.
→ Καθαρίστε το φίλτρο στον εύκαμπτο σωλήνα απορρυπαντικού.
→ Εξετάστε τα στοιχεία στερέωσης μεταξύ κινητήρα και πλαισίου για ρωγμές. Τα μεγάλα στοιχεία στερέωσης πρέπει να αντικαθίστανται από το τμήμα εξυπηρέτησης πελατών.

Μετά από 500 ώρες λειτουργίας, τουλάχιστον ετησίως

→ Απευθυνθείτε για τη συντήρηση της συσκευής στην υπηρεσία εξυπηρέτησης πελατών.
→ Αλλάξτε το λάδι της αντλίας υψηλής πίεσης.

Εργασίες συντήρησης

Καθαρισμός φίλτρου νερού

→ Κλείστε την προσαγωγή νερού.
→ Ξεβιδώστε το ρακόρ.
→ Τραβήξτε προς τα κάτω και αφαιρέστε το ποτήρι φίλτρου.

→ Καθαρίστε το στέλεχος και το ποτήρι φίλτρου.
→ Ελέγξτε τη σωστή εφαρμογή των Ο- ρινγκ.
→ Βάλτε το στέλεχος μέσα στο ποτήρι φίλτρου.
→ Επανατοποθετήστε τη θήκη του φίλτρου.
→ Βιδώστε και σφίξτε το παξιμάδι στερέωσης.

Αλλαγή λαδιών στην αντλία υψηλής πίεσης

→ Ετοιμάστε ένα δοχείο συλλογής για πε- ρίπου 1 λίτρο λάδι.
→ Ξεβιδώστε τη βίδα εκροής λαδιού.
→ Αδειάστε το λάδι στο δοχείο συλλογής λαδιού.

Η διάθεση των αναλωθέντων λαδιών πρέπει να γίνεται με οικολογικό τρόπο ή σε ειδικές εγκαταστάσεις συλλογής αποβλήτων.

→ Βιδώστε τη βίδα εκροής λαδιού.

HD 7/15 G: HD 8/20 G:

→ Συμπληρώστε αργά νέο λάδι μέ- χρι λίγο κάτω από το στόμιο του δοχείου πλή- ρωσης λαδιού.

→ Γεμίστε με νέο λάδι ως το μέσο του γυάλινου δείκτη στάθμης.

Προσθέστε λάδι αργά ώστε να μπορούν να διαφύγουν οι φυσαλίδες αέρα.

Σχετικά με το είδος και την ποσότητα πλήρωσης του λαδιού, βλέπε τεχνικά χαρακτηριστικά.

Αντιμετώπιση βλαβών

⚠️KINDYNOΣ

Κίνδυνος τραυματισμού από την ακούσια ενεργοποίηση της συσκευής.

Πριν από τις εργασίες στη συσκευή γυρίστε το διακόπτη κινητήρα στη θέση "0/OFF" και αποσυνδέστε την πίπα του μπουζί.

Κίνδυνος πρόκλησης εγκαυμάτων! Μην ακουμπάτε πολύ ζεστούς σιγαστήρες, κυλίνδρους ή πτερύγια ψύξης.

Ο κινητήρας δεν λειτουργεί

Τηρείτε τις υποδείξεις στις οδηγίες χειρισμού του κατασκευαστή του κινητήρα!

Η συσκευή δεν παράγει καμία πίεση

– Ο αριθμός στροφών λειτουργίας του κι- νητήρα είναι πολύ χαμηλός
→ Ελέγξτε τον αριθμό στροφών του κινητήρα (βλ. Τεχνικά χαρακτηριστικά).
- Το ακροφύσιο χαμηλής πίεσης είναι το- ποθετημένο στη θέση του.
→ Συναρμολογήστε το ακροφύσιο υψηλής πίεσης.
– Ακροφύσιο μπλοκαρισμένο/φθαρμένο
→ Καθαρίστε/αντικαταστήστε το ακροστόμιο (μπεκ).
– Λερωμένο φίλτρο νερού
→ Καθαρίστε το φίλτρο νερού.
– Αέρας στο σύστημα
→ Κάνετε εξαέρωση της συσκευής (βλ. "Ενεργοποίηση")
- Παροχή νερού ελάχιστη
→ Ελέγξτε την παροχή του νερού (βλ. Τεχνικά χαρακτηριστικά).
– Διαρροές ή εμπλοκή στους αγωγούς προσαγωγής προς την αντλία
→ Ελέγξτε τους αγωγούς προσαγωγής για διαρροές.

Συσκευή με διαρροή, νερό στάζει κάτω από τη συσκευή

- Αντλία μη στεγανή

Υπόδειξη: Επιτρέπονται 3 σταγόνες/λεπτό.

→ Εάν η συσκευή παρουσιάζει σημαντική διαρροή πρέπει να ελεγχθεί από την υπηρεσία εξυπηρέτησης πελατών.

Το απορρυπαντικό δεν αναρροφάται

– Το ακροφύσιο υψηλής πίεσης είναι το- ποθετημένο στη θέση του
→ Συναρμολογήστε το ακροφύσιο χαμηλής πίεσης.
– Διαρροή ή εμπλοκή στον ελαστικό σω- λήνα αναρρόφησης απορρυπαντικού με φίλτρο
→ Ελέγξτε/καθαρίστε τον ελαστικό σωλήνα αναρρόφησης απορρυπαντικού με φίλτρο.
– Εμπλοκή βαλβίδας αντεπιστροφής στη σύνδεση του εύκαμπτου σωλήνα απορρυπαντικού.

→ Καθαρίστε/αντικαταστήστε τη βαλβίδα αντεπιστροφής στη σύνδεση του εύκαμπτου σωλήνα απορρυπαντικού.
– Η βαλβίδα δοσολογίας απορρυπαντικού είναι κλειστή η παρουσιάζει διαρροή/εμπλοκή
→ Ανοίξτε τη βαλβίδα δοσολογίας απορρυπαντικού ή ελέγξτε/καθαρίστε την.

Αν δεν διορθωθεί η βλάβη, πρέπει να γίνει έλεγχος της συσκευής από την υπηρεσία εξυπηρέτησης πελατών.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια αντιπροσωπεία μας. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευής, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας.

Εξαρτήματα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες για παρελκόμενα και ανταλ- λακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Εξαρτήματα

Καρούλι λάστιχου ABS

2.637-002.0

Καρούλι για τον ελαστικό σωλήνα υψηλής πίεσης για στερέωση στο σωληνωτό πλαίσιο.

Λεπτός κλωβός πλαισίου ABS

2.637-008.0

Προέκταση του σωληνωτού πλαισίου για προστασία της συσκευής και για φόρτωση με γερανό.

Δήλωση Συμμόρφωσης των ΕΕ

HD 7/15 G

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΕ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Σύστημα καθαρισμού υψη- λής πίεσης

Τύπος: 1.810-xxx

Σχετικές οδηγίες των ΕΕ

2006/42/EK (+2009/127/EK)

2000/14/EK

2014/30/EE

Εφαρμοσθέντα εναρμονισμένα πρότυ- πα

EN 60335-1

EN 60335-2-79

EN 55012: 2007 + A1: 2009

Εφαρμοσθείσα διαδικασία συμμόρφω- σης

2000/14/ΕΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

HD 7/15 G

Μετρημένη: 105

Εγγυημένη: 108

Οι υπογράφοντες ενεργούν κατ' εντολή και με πληρεξούσιο από το διοικητικό συμβούλιο.

Υπεύθυνος εγγράφων τεκμηρίωσης:

S. Reiser

Alfred Kärcher SE & Co. KG

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χαρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγορά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΕ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μηχανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Σύστημα καθαρισμού υψη- λής πίεσης

Τύπος: 1.810-xxx

Σχετικές οδηγίες των ΕΕ

2006/42/EK (+2009/127/EK)

2000/14/EK

2014/30/EE

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 60335-1

EN 60335-2-79

EN 55012: 2007 + A1: 2009

Εφαρμοσθείσα διαδικασία συμμόρφω- σης

2000/14/ΕΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

HD 8/20 G

Μετρημένη: 106

Εγγυημένη: 108

Οι υπογράφοντες ενεργούν κατ' εντολή και με πληρεξούσιο από το διοικητικό συμβούλιο.

Υπεύθυνος εγγράφων τεκμηρίωσης:

S. Reiser

Alfred Kärcher SE & Co. KG

Τεχνικά χαρακτηριστικά

		HD 7/15 G HD 8/20 G
Κινητήρας
Τύπος -- Honda		GX 160, μονο-κύλινδρος, 4-χρονος	Honda GX 270 μονο-κύλινδρος, 4-χρονος
Ονομ. ισχύς στις 3600 σ.α.λ. kW (PS) 3,6/4,8 6,3/8,4
Στροφές λειτουργίας 1/min 3600 3550
Δεξαμενή καυσίμων I 3,1 5,3
Καύσιμα* H συσκευή είναι κατάλληλη για καύσιμο E10	-- βενζίνη, αμόλυβδη
Είδος προστασίας -- IPX5
Κατανάλωση καυσίμου με πλήρες φορτίο I/h	1,4 2,4
Ποσότητα λαδιού κινητήρα	I 0,6 0,9
Τύπος λαδιού κινητήρα	Λάδι κινητή-ρων 15W40	Κωδ. παραγγελίας 6.288-050.0
Υδραυλική σύνδεση
Θερμοκρασία προσαγωγής (μέγ.)	°C	60
Ποσότητα προσαγωγής (ελάχ.)	l/h (l/min)	750 (12,5)	1000 (16,7)
Πίεση προσαγωγής (μέγ.)	MPa (bar)	1 (10)
Εύκαμπτος σωλήνας προσαγωγής - μήκος (ελάχ.)	m	7,5
Εύκαμπτος σωλήνας προσαγωγής, ελάχ. διάμετρος	ίντσες	3/4
Ύψος αναρρόφησης από ανοιχτό δοχείο	m	1
Αντλία
Πίεση εργασίας	MPa (bar)	15 (150)	2...20(20...200)
Παρεχόμενη ποσότητα	l/h (l/min)	624 (10,4)	160...750(2,7...12,5)
Μέγεθος μπεκ, υψηλής πίεσης	--	038	041
Μέγεθος μπεκ, χαμηλής πίεσης	--	250	250
Μέγ. υπερπίεση λειτουργίας (βαλβίδα ασφαλείας)	MPa (bar)	21 (210)	27 (270)
Θερμοκρασία ανοίγματος θερμικής βαλβίδας	°C	80
Ποσότητα λαδιού - αντλία	I 0,3	0,35
Κατηγορία λαδιού - αντλία	Λάδι κινητή-ρων 15W40	Κωδ. παραγγελίας 6.288-050.0
Αναρρόφηση απορρυπαντικού	l/h (l/min)	0...45 (0...0,8)
Ισχύς οπισθοδρόμησης πιστολέτου χειρός (μέγ.)	N 30 41
Διαστάσεις και βάρη
Μήκος x Πλάτος x ́Υψος	mm	790 x 608 x 1104
Τυπικό βάρος λειτουργίας	kg	39,5	54,7
Μετρούμενες τιμές κατά EN 60335-2-79
Εκπεμπόμενος θόρυβος
Επιτρεπόμενη στάθμη ηχητικής ισχύος LpA	dB(A)	90	91
Αβεβαιότητα KpA	dB(A)	3	3
Επιτρεπόμενη στάθμη ηχητικής ισχύος LWA + Αβεβαιό-τητα KWA	dB(A)	108	108
Κραδασμοί στο χέρι/στο βραχίονα	m/s2	<2,5	<2,5
Αβεβαιότητα K	m/s2	0,6 0,7
