| Cihaz tipi | Yüksek basınçlı temizleyici |
| Marka | Kärcher |
| Model | HD 715 G |
| Motor | Honda GX160, 1 silindir 4 zamanlı, 3,6 kW (4,8 PS) 3600 dev/dak |
| Yakıt | Kurşunsuz benzin (E10 uyumlu), depo 3,1 L |
| Çalışma basıncı | 150 bar (15 MPa) |
| Maksimum su debisi | 624 L/sa (10,4 L/dk) |
| Su beslemesi | 3/4" bağlantı, maks. 10 bar basınç, maks. 60 °C sıcaklık |
| Boyutlar (U x G x Y) | 790 x 608 x 1104 mm |
| Çalışma ağırlığı | 39,5 kg |
| Ses basınç seviyesi (L_pA) | 90 dB(A) |
| Garantili ses gücü seviyesi | 108 dB(A) |
| El-kol titreşimi | < 2,5 m/s² |
| Verilen nozullar | Yüksek basınç nozulu (038) ve düşük basınç nozulu (250) EASY!Lock |
| Güvenlik | Boşaltma valfi, emniyet valfi, termal valf, tabancada emniyet mandalı |
| Rutin bakım | Su filtresi temizliği, pompa ve motor yağ değişimi |
| Motor yağı | 15W40, miktar 0,6 L |
| Pompa yağı | 15W40, miktar 0,3 L |
| Hortum bağlantısı | Yüksek basınç hortumu için EASY!Lock sistemi |
| Taşıma | İtme kolu, tekerlekler, hortum ve lans tutacağı |
| Garanti | Ülke koşullarına göre, satıcıya danışın |
Sık sorulan sorular - HD 715 G Kärcher
Kullanıcıların soruları hakkında HD 715 G Kärcher
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Yüksek basınçlı yıkayıcı PDF formatında ücretsiz! Kılavuzunuzu bulun HD 715 G - Kärcher ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. HD 715 G markasının Kärcher.
KULLANIM KILAVUZU HD 715 G Kärcher
Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu
okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.
– İlk kullanımdan önce, 5.951-949.0 numaralı güvenlik uyarılarını mutlaka okuyun!
– Nakliye hasarlarını hemen yetkili satıcı-ya bildirin.
– Çıkartırken ambalajın içindekileri kontrol edin.
İçindekiler
Çevre koruma ..... TR 1
Tehlike kademeleri ..... TR 1
Cihaz elemanları ..... TR 1
Cihazdaki semboller ..... TR 2
Kurallara uygun kullanım .... TR 2
Güvenlik uyarıları ..... TR 3
Güvenlik tertibatları ..... TR 3
İşletime alma. . . . . . . . . . . . TR 4
Kullanımı ..... TR 6
Taşıma ..... TR 7
Depolama ..... TR 7
Koruma ve Bakım ..... TR 8
Arizalarda yardım ..... TR 8
Garanti ..... TR 9
Aksesuarlar ve yedek parçalar TR 9
AB uygunluk bildirisi ..... TR 10
Teknik Bilgiler ..... TR 11
Çevre koruma
Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin.
Eski cihazlarda, yeniden değer- lendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Aküler, yağ ve benzeri maddeler doğaya ulaşmamalıdır. Bu ne- denle eski cihazları lütfen öngö- rülen toplama sistemleri aracılı- ğıyla imha edin.
Elektrikli ve elektronik cihazlar genellikle, yanlış kullanıldıklarında veya yanlış şekilde tasfiye edildiklerinde insan sağlığı ve çevre için tehlikeli olabilecek bileşenler içerir. Cihazın kurallara uygun şekilde işletilmesi için bu bileşenlerin bulunması gereklidir. Bu simge ile işaretlenmiş cihazlar evsel çöpler ile birlikte tasfiye edilmemelidir.
Lütfen motor yağı, dizel ve benzinin çevreye yayılmasına izin vermeyin. Lütfen zemi-ni koruyun ve eski yağları çevre tekniğine uygun olarak imha edin.
İçindekiler hakkında uyarılar (REACH)
İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:
Ağır bedensel yaralanmalar ya da ölüme ne- den olan direkt bir tehlikeye yönelik uyarı.
⚠UYARI
Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir duruma yönelik uyarı.
TEDBIR
Hafif yaralanmalara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.
DIKKAT
Maddi hasarlara neden olabilecek olası tehlikeli bir duruma yönelik uyarı.
Cihaz elemanları
HD 7/15 G: Resim 1, Bkz. Diğer sayfa HD 8/20 G: Resim 2, Bkz. Diğer sayfa
1 Vidalı meme bağlantısı
2 Meme
3 EASY!Lock huzme hortumu
4 EASY!Force el püskürtme tabancası
5 Emniyet tırnağı
6 Çekme kolu
7 Emniyet kolu
8 EASY!Lock yüksek basınç hortumu
9 Yap deposu
10 Manometre *
11 Yakıt musluğu
12 Manuel çalıştırma tertibatı
13 Yağ boşaltma tapası (motor)
14 Meme tutucusu
Bir memenin saklanması için
15 Su filtresi
16 Ayarlanabilir filtreli (dozaj valfı) temizlik maddesi emme hortumu
17 Su bağlantısı
18 Pompanın yağ boşaltma tapası
19 Yüksek basınç bağlantısı EASY!Lock
20 Yağ kontrol camı *
21 Basınç/miktar ayarı *
22 Çelik boru yuvası
23 Yüksek basınç pompası
24 Yağ ölçüm çubuğu (motor)
25 Motor
26 Motor şalteri
27 Yakıt deposu
28 İtme kolu yıldız tutamağı
29 El püskürtme tabancasının tutucusu
30 Hortum desteği
31 itme yayı
A Üst somun
B Filtre yuvası
C O-ring
D Filtre kartuşu
* HD 7/15 G'de yok
Renk kodu
– Temizlik prosesinin kullanım elemanları sarıdır.
– Bakım ve servis kullanım elemanları açık gridir.
Cihazdaki semboller
Yüksek basınçlı tazyik, düzgün kullanılmadığı zaman tehlikeli
olabilir. Tazyik kişilere, hayvanlara, etkin elektrik donanıma veya cihazın kendisine doğru tutulmalıdır.
| Yanma tehlikesi! Sıcak yapı gruplarına dikkat edin. | |
| Zehirlenme tehlikesi! Egzoz gazlarını solumayın. |
Benzin son derece yüksek yangın tehlikesi arz eder ve patlayıcıdır. Yakıt doldurulmadan önce motor kapatılmalı ve soğuması beklenmelidir.
Motorun egzoz gazı zehirli karbonmonoksit içe-rir. Kapalı bir mekanda ça-lıştırmayın.
Motor çalışırken yakıt doldurmayın. Yakıt doldururken sigara içmeyin. Doğrudan bidondan yakıt dökmeyin, huni veya uygun bir kap kullanın.
Geçerli yönetmeliklere göre, cihaz, içme suyu şebekesinde sistem ayıricısı olmadan çalıştırılmalıdır. KÄRCHER firmasının uygun bir sistem ayıricısı veya alternak EN 12729 Tip B uyarınca bir s ayıricısı kullanılmalıdır.
Bir sistem ayıricısından akan su, içilemez olarak sınıflandırılmıştır.
Kurallara uygun kullanım
Makineler, motorlu taşıtlar, inşaat makine-leri, aletler, cepheler, teraslar, bahçe maki-neleri, vb. temizlenmesi için yüksek basınç-lı temizleyici.
– Alçak basınç ve temizlik maddeleriyle temizleme için (Örn; makineler, araçlar, inşaatlar, aletlerin temizlenmesi için),
– Yüksek basınçla ve temizlik maddesi olmadan temizleme için (Örn; cepheler, teraslar, bahçe cihazlarının temizlenmesi için).
– İnatçı kirler için, özel aksesuar olarak kir frezesini öneriyoruz.
TEHLIKE
Yaralanma tehlikesi! Benzin istasyonları ya da diğer tehlikeli bölgelerde kullanım sırasında ilgili güvenlik kurallarına uyun.
Mineral yağ içeren atık suyun toprak, su kaynakları ya da kanalizasyona karışmasını lütfen önleyin. Bu nedenle motorlar ve zeminleri lütfen yağ ayırıcı uygun yerlerde yıkayın.
Su kalitesiyle ilgili beklentiler:
DIKKAT
Yüksek basınç maddesi olarak sadece temiz su kullanılmalıdır. Kirler, zamanından önce aşınmaya ve cihazda tortular oluşmasına neden olur.
Geri dönüşüm suyu kullanılırsa, aşağıdaki sınır değerler aşılmamalıdır.
| pH değeri 6,5...9,5 | |
| Elektrik iletkenliği * Taze su | ilet-kenliği +1200 μS/cm |
| Ayrılabilir maddeler ** < 0,5 | mg/l |
| Filtrelenebilir maddeler *** < | 50 mg/l |
| Hidrokarbonlar < 20 mg/l | |
| Klorid < 300 mg/l | |
| Sülfat < 240 mg/l | |
| Kalsiyum < 200 mg/l | |
| Toplam sertlik < 28 °dH | < 50 °TH< 500 ppm(mg CaCO_3 /l) |
| Demir < 0,5 mg/l | |
| Mangan < 0,05 mg/l | |
| Bakır < 2 mg/l | |
| Aktif klor | < 0,3 mg/l |
| Genel kokulardan arındırılmış | |
| * maks. toplam 2000 μS/cm** Numune hacmi 1 litre, çalışma süresi 30 dakika*** aşındırıcı maddeler kullanılmaz | |
Güvenlik uyarıları
→ Sıvı püskürtücülere dair kanunlardaki ilgili ulusal talimatlara dikkat edin.
→ Kaza önlemeye dair kanunlardaki ilgili ulusal talimatlara dikkat edin. Sıvı püskürtücüler düzenli olarak kontrol edilmeli ve kontrol sonucu yazılı olarak belgelenmelidir.
→ Cihazda/Aksesuarda değişiklikler yapılmamalıdır.
⚠️ TEHLIKE
- Yakıtın çalkalanmış olması durumunda, yüksek basınçlı temizleyiciyi kullanmak yerine cihazı başka bir yere götürün ve her türlü kıvılcım oluşumunu önleyin.
- Yakıtı kıvılcım ateşine sahip ya da kıvılcım oluşturabilecek fırın, ısıtma kazanı, su ısıtıcı, vb gibi açık ateşin yakınında saklamayın, çalkalamayın ya da kullanmayın.
- Kolay alev alabilecek cisimler ve malzemeleri susturucudan uzak tutun (en az 2 m).
- Motoru susturucu olmadan çalıştırma- yın ve susturucuyu düzenli olarak kon- trol edin, temizleyin ve gerekirse yenile- yin.
- Egzozun bir kivilcim tutucu ile donatılmamış olması durumunda, ağaç, çalı ya da ot bulunan arazilerde motoru kullanmayın.
- Ayar çalışmaları dışında, hava filtresi çıkartılmışken ya da emme ağzının üzerindeki kapak olmadan motoru çalıştırmayın.
- Ayar yayları, regülatör çubukları ya da motor devrinin yükselmesi etkisini yara-tabilecek diğer parçalarda hiçbir ayar yapmayın.
- Yanma tehlikesi! Sıcak susturucular, si-lindirler ya da soğutma kanatlarına dokunmayın.
– Ellerinizi ve ayaklarını zı hareketli ya da dönen parçaların yakınına getirmeyin.
– Zehirlenme tehlikesi! Cihaz, kapalı ortamlarda kullanılmamalıdır.
– Tehlikeli olabilecekleri için uygun olmayan yakıtlar kullanmayın.
Güvenlik tertibatları
Güvenlik tertibatları kullanıcıının korunmasını sağlar ve devre dışı bırakılmamalıdır ya da bu tertibatların çalışma şekli değiştirilmemelidir.
Taşma valfı
– El püskürtme tabancası kapalıysa, taşıma valfı açılır ve yüksek basınç pompası suyu pompanın emme tarafına geri gönderir. Bu sayede, izin verilen çalışma basıncının aşılması önlenir.
– Taşma valfı fabrikada ayarlanmış ve mühürlenmiştir. Ayarlama sadece müşteri hizmetleri tarafından yapılabilir.
Emniyet valfı
Emniyet valfı, izin verilen çalışma aşırı basıncının (bkz. Teknik veriler) aşılması durumunda açılır, su dışarı akar.
Emniyet valfı fabrikada ayarlanmış ve mühürlenmiştir. Ayarlama sadece müşteri hizmetleri tarafından yapılabilir.
Termik valf
Termik valf, el püskürtme tabancası kapalı olduğunda yüksek basınç pompasını devir daim modunda izin verilmeyen ısınmalara karşı korur.
Termik valf, izin verilen maksimum 80 °C su sıcaklığının aşılması durumunda açılır ve sıcak suyu dışarı iletir.
İşletime alma
⚠️ TEHLIKE
Yaralanma tehlikesi! Cihaz, besleme hatları, yüksek basınç hortumu ve bağlantılar kusursuz duruma olmalıdır. Kusursuz durumda değilse, cihaz kullanılmamalıdır.
İtme demirinin takılması
Resim 3, Bkz. Diğer sayfa
→ İtme kolunu birlikte verilen sabitleme civataları ile vidalayın.
Tekerleklerin takılması
Resim 4, Bkz. Diğer sayfa
→ Tekerleği aksın üzerine itin.
→ Ayar halkasını aksın üzerine itin ve cıvatayı sıkın.
Sıkma torku 20 Nm.
→ İşlemi karşı tarafta tekrarlayın.
El püskürtme tabancası, püskürtme borusu ve memenin takılması
Uyarı: EASY!Lock sistemi, hızlı dişli sistemi sayesinde bileşenleri sadece tek çevirmede çabuk ve güvenli şekilde birbirlerine bağlar.
→ Yüksek basınç memesini huzme borusuna takın.
→ Rakor somununu takın ve elle sıkın (EASY!Lock).
→ Huzme borusunu el püskürtme tabancası ile bağlayın ve elle sıkın (EASY!Lock).
→ Püskürtme borusunun vidalı bağlantısını elinizle sıkın.
→ Yüksek basınç hortumunu cihazın el püskürtme tabancası ve yüksek basınç bağlantısı ile bağlayın ve elle sıkın (EASY!Lock).
Yüksek basınç pompası yağ seviyesinin kontrol edilmesi
HD 7/15 G
→ Yağ deposunun tabanı yağ ile kaplı olmalıdır.
Cihazı, yağ deposunda yağ görülmediğinde çalıştırmayın.
→ İhtiyaç anında yağ ekleyin (Bkz. Teknik Bilgiler).
HD 8/20 G
→ Yüksek basınç pompasının yağ seviyesini yağ kontrol camından kontrol edin.
Yağ seviyesi yağ kontrol camının ortasının altına düşmüş olması durumunda cihazı çalıştırmayın.
→ İhtiyaç anında yağ ekleyin (Bkz. Teknik Bilgiler).

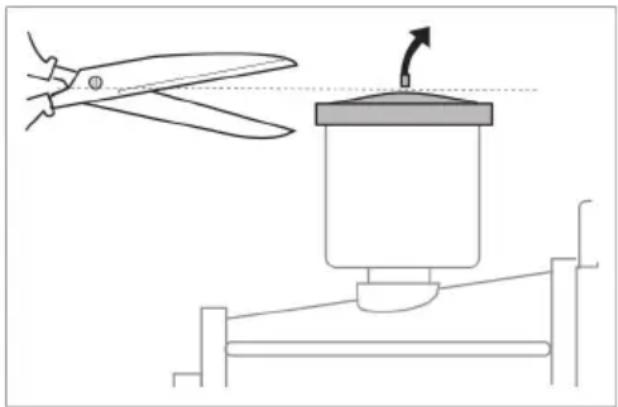

Yağ deposunun havasının alınması
→ İlk kullanımdan önce, kapağın ucunu su pompasındaki yağ deposundan kesin.
Motor
"Güvenlik uyarıları" bölümüne dikkat edin!
→ Cihazı kullanmaya başlamadan önce, motor üreticisinin kullanım kılavuzunu okuyun ve özellikle güvenlik uyarılarına dikkat edin.
→ Motorun yağ seviyesini kontrol edin. Yağ seviyesinin "MIN" seviyesinin altına inmiş olması durumunda cihazı çalıştırmayın.
→ İhtiyaç anında yağ ekleyin.
→ Yakıt deposuna kurşunsuz benzin doldurun.
2-Zamanlı karışım kullanmayın. E10 tipi yakıt kullanılmamalıdır.
Yakıt doldurulması
⚠️ TEHLIKE
Yangın ve patlama tehlikesi!
- Cihaza yakıt doldurma işlemini kapalı alanlarda, çalışır durumdaki veya sıcak motorda uygulamayın.
– Yakıt doldururken sigara içmeyin. - Açık alev veya kıvılcımların yakınında yakıt doldurmayın.
- Yakıtı dökmeyin - Huni kullanın.
– Dökülen yakıtı hemen silin.
– Yakıt doldurduktan sonra bidonu ve tankı usulüne uygun bir şekilde kapatın.
→ Yakıt deposuna kurşunsuz benzin doldurun.
2-Zamanlı karışım kullanmayın.
Su bağlantısı
Bağlantı değerleri için teknik bilgiler bölü- müne bakın.
→ Besleme hortumunu (minimum uzunluk 7,5 m, minimum çap 3/4"), cihazın su bağlantısı ve su beslemesine (Örneğin: su musluğu) bağlayın.
→ Su beslemesini açın.
Not: Besleme hortumu, teslimat kapsamında bulunmamaktadır.
Suyun depodan emilmesi
TEHLIKE
Suyu kesinlikle bir içme suyu deposundan emmeyin.
Tiner, benzin veya yağ gibi solvent içeren sıvıları kesinlikle emmeyin. Solventlerin püskürme dumanı yüksek oranda yanıcı, patlayıcı ve zehirlidir.
→ Emme hortumunu (minimum 3/4" çapında) filtreyle (aksesuar) birlikte su bağlantısına bağlayın.
→ Temizlik maddesi dozaj valfını "0" konumuna getirin.
→ Kullanmadan önce cihazın havasını alın.
Cihazı havalandırın
→ Meme rakorunu çıkarın ve memeyi sökün.
→ Motoru, motor üreticisinin kullanım kılavuzuna uygun olarak çalıştırın.
→ El püskürtme tabancasının koluna birkaç kez basın.
→ Su çelik borudan kabarcıksız bir şekilde çıkana kadar cihazı çalıştırın.
→ Cihazı kapatın ve memeyi tekrar vidalayın.
Kullanımı
⚠️ TEHLIKE
Patlama tehlikesi!
Yanıcı sıvılar püskürtmeyin.
TEHLIKE
Yaralanma tehlikesi! Çalışma sırasında el püskürtme tabancasını ve püskürtme borusunu iki elinizle tutun.
Yaralanma tehlikesi! Çekme kolu ve emniyet kolu işlteim sırasında sıkıştırılmamalıdır.
Yaralanma tehlikesi! Emniyet kolu hasarlıysa müşteri hizmetlerini arayın.
Yüksek basınçlı su huzmesi nedeniyle yaralanma tehlikesi. Cihazdaki tüm çalışmalardan önce el püskürtme tabancasındaki emniyet kolunu öne doğru kaydırın.
⚠️ TEHLIKE
– Cihaz yüksek seviyede gürültü çıkarır. Duyma kusurları tehlikesi. Cihazla çalışırken mutlaka uygun bir kulaklık takın.
- Su huzmesini kesinlikle kişiler, hayvanlar, cihazın kendisi ya da elektrikli yapı parçalarına yöneltmeyin.
- Kullanıcıyı püskürtülen sudan korumak için uygun koruyucu giysi kullanın.
- Sürekli olarak tüm bağlantı hortumlarının sıkı şekilde vidalanmış olmasına dikkat edin.
El püskürtme tabancasını açma/kapatma
→ El püskürtme tabancasını açma: Emniyet koluna ve çekme koluna basın.
→ El püskürtme tabancasını kapatma: Emniyet kolunu ve çekme kolunu serbest bırakın.
Cihazı çalıştırma
→ Su beslemesini açın.
→ El püskürtme tabancası açıkken motoru, motor üreticisinin kullanım kılavuzu-na uygun olarak çalıştırın.
Not:
Çalıştırma işlemini kolaylaştırmak için huzme borusu veya meme çıkartılabilir.
→ Isınması için motoru yaklaşık 1 dakika çalışır durumda bırakın.
→ El püskürtme tabancasının güvenliğini açın, bunun için emniyet sürgüsünü geri itin.
→ El püskürtme tabancasını açın.
Çalışma basıncı ve besleme miktarının ayarlanması
HD 7/15 G
Bu cihazda basınç ve su miktarı sabit olarak ayarlanmıştır ve değiştirilemez.
HD 8/20 G
→ Pompa ünitesindeki basınç/miktar ayarını döndürerek çalışma basıncı ve besleme miktarını ayarlayın.
Memenin değiştirilmesi
TEHLIKE
Meme değişiminden önce cihazı kapatın ve cihaz basınçsız duruma gelene kadar el püskürtme tabancasını çalıştırın.
→ El püskürtme tabancasını emniyete alın, bunun için emniyet sürgüsünü öne itin.
→ Meme rakorunu çıkarın ve memeyi sökün.
→ Yeni memeyi takın.
→ Meme rakorunu vidalayın ve elinizle sıkın.
Temizlik maddesiyle çalışma
⚠UYARI
Uygun olmayan temizlik maddeleri cihaza ve temizlenecek cisimlere zarar verebilir. Sadece Kärcher tarafından onaylanmış temizlik maddeleri kullanın. Temizlik maddelerinin ekinde yer alan dozaj önerileri ve uyarıları dikkate alın. Çevreyi korumak için, temizlik maddesini tasarruflu bir şekilde kullanın.
Temizlik maddelerinin üzerindeki güvenlik uyarılarına dikkat edin.
Kärcher temizlik maddeleri arızasız bir çalışmayı garanti eder. Lütfen bizden danışmanlık hizmeti alın ya da katalogumuzu ya da temizlik maddesi bilgilendirme formlarımızı talep edin.
→ Temizlik maddesi dozajını temizlik maddesi emme filtresinden ayarlayın (+/-).
→ Temizlik maddesi emme hortumunu temizlik maddesi dolu bir kaba asın.
→ Yüksek basınç memesini alçak basınç memesi ile değiştirin.
Önerilen temizlik yöntemleri
- Kirin çözülmesi:
Temizlik maddesini az miktarda püskürtün ve 1...5 dakika bekleyin, fakat maddeyi kurutmayın.
- Kirin temizlenmesi:
Çözülen kiri yüksek basınç huzmesiyle yıkayın.
Temizlik maddesiyle çalışmadan sonra
→ Temizlik maddesi dozaj valfını "0" konumuna getirin.
→ El püskürtme tabancası açıkken ve motor çalışır durumdayken, cihazı en az 1 dakika yıkayın.
Çalışmayı yarıda kesme
→ El tabancasının kolunu bırakın.
Not: El püskürtme tabancasının kolu bırakılırsa, motor rölanti devriyle çalışmaya devam eder.
→ Uzun süreli aralarda (dakikalar boyunca) motoru durdurun.
→ Cihaz basınçsız duruma gelene kadar el püskürtme tabancasına basın.
→ Emniyet kilidini kullanarak, el püskürtme tabancasını farkında olmadan aç-maya karşı emniyete alın.
Cihazın kapatılması
Tuz içeren suyla (deniz suyu) çalışmadan sonra, el püskürtme tabancası açıkken cihazı en az 2-3 dakika musluk suyuyla yıkayın.
→ El püskürtme tabancasını kapatın.
→ Motor şalterini "0/OFF" konumuna getirin.
→ Yakıt musluğunu kapatın.
→ Su beslemesini kapatın.
→ Cihaz basınçsız duruma gelene kadar el püskürtme tabancasına basın.
→ Emniyet kilidini kullanarak, el püskürtme tabancasını farkında olmadan aç-maya karşı emniyete alın.
→ Su besleme hortumunu cihazdan sökün.
Taşıma
TEDBIR
Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin.
→ Yüksek basınç hortumunu sarın ve hortum tutucusu üzerine asın.
→ Çelik boruyu çelik boru tutucusuna ta-
kın.
El püskürtme tabancasını tutucuya
asın.
→ Cihazı itme kolundan itin.
→ Araçlarda taşıma sırasında, cihazı geçerli yönetmeliklere göre hareket etmeye, kaymaya ve devrilmeye karşı emniyete alın.
→ Yer gereksinimini azaltmak için yıldız tutamakları çözün ve itme kolunu arka-ya doğru çevirin.
Depolama
TEDBIR
Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin. Bu cihaz sadece iç mekanlarda depolanmalıdır.
Antifriz koruma
DIKKAT
Hasar görme tehlikesil Cihazın içinde donan su, cihazın parçalarına zarar verebilir. Cihazı, kış mevsiminde tercihen ısıtmalı bir kapalı alanda saklayın Isıtmasız kapalı alanlarda saklama için aşağıda belirtilen talimatları dikkate alın:
Suyun boşaltılması
→ Su besleme hortumu ve yüksek basınç hortumunu sökün.
→ Pompa ve hatlar boşalana kadar cihazı maksimum 1 dakika çalıştırın.
→ Su filtresini sökün ve boşaltın.
Cihazı antifrizle yıkayın
Not: Antifriz üreticisinin kullanım talimatlarına uyun.
→ Piyasada bulunan bir antifrizi cihaza pompalayın.
Bu sayede etkin bir korozyon koruması elde edilir.
Koruma ve Bakım
Yetkili satıcınızla düzenli bir güvenlik kontrolü mutabakatı sağlayabilir ya da bir bakım sözleşmesi yapabilirsiniz. Lütfen bu konuyla ilgili öneriler alın.
Not: Aşağıdaki bakım planında sadece yüksek basınç pompasındaki bakım çalışmaları belirtilmiştir. Ek olarak, motor üreticisinin kullanım kılavuzundaki bilgilere uygun şekilde motorun bakım çalışmaları yapılmalıdır.
⚠️ TEHLIKE
Kontrolsüz şekilde çalışmaya başlayan cihaz nedeniyle yaralanma tehlikesi.
Cihaz üzerinde işler yapılmadan önce motor şalterini "0/OFF" konumuna getirin ve buji soketini çekip ayırın.
Yanma tehlikesi! Sıcak susturucular, silindirler ya da soğutma kanatlarına dokunmayın.
Bakım aralıkları
Her gün
→ Yüksek basınç hortumuna hasar kontrolü yapın (kırlıma tehlikesi). Zarar görmüş yüksek basınç hortumunu hemen değiştirin.
Her hafta
→ Yağ seviyesini kontrol edin.
Yağın süt gibi olması durumunda (yağda su olması) hemen müşteri hizmetlerini arayın.
Her ay
→ Su filtresini temizleyin.
→ Temizlik maddesi emme hortumunu temizleyin.
→ Motor ve çerçeve arasındaki sabitleme elemanlarını çatlaklara yönelik kontrol edin, çatlak sabitleme elemanlarını müşteri hizmetlerine değiştirtin.
500 çalışma saatinden sonra, en azından her yıl
→ Cihazın bakımını müşteri hizmetlerine yaptırın.
→ Yüksek basınç pompasındaki yağı değiştirin.
Bakım çalışmaları
Su filtresinin temizlenmesi
→ Su beslemesini kapatın.
→ Üst somunu sökün.
→ Filtre yuvasını yukarı doğru çekip çıkarın.
→ Filtre kartuşunu ve filtre yuvasını temizleyin.
→ O-ringlerin doğru oturmasını kontrol edin.
→ Filtre kartuşunu filtre yuvasına takın.
→ Filtre tasını tekrar yerleştirin.
→ Rakor somunu vidalayın ve sıkın.
Yüksek basınç pompası yağ değişimi
→ Yaklaşık 1 litre yağa uygun bir toplama kabını hazırlda bulundurun.
→ Yağ tapasını sökün.
→ Yağı toplama kabına boşaltın.
Eski yağı çevreye uygun şekilde imha edin ya da yetkili bir toplama merkezine verin.
→ Yağ tapasını vidalayın.
HD 7/15 G: HD 8/20 G:
→ Yağ doldurma kabının ağzının altına kadar yavaşça yağ doldurun.
→ Yeni yağı, yağ kontrol camının ortasına kadar doldurun.
Hava kabarcıklarının dışarı atılabilmesi için yağı yavaşça doldurun.
Yağ cinsi ve dolum miktarı için teknik bilgiler bölümüne bakın.
Arizalarda yardım
TEHLIKE
Kontrolsüz şekilde çalışmaya başlayan cihaz nedeniyle yaralanma tehlikesi.
Cihaz üzerinde işler yapılmadan önce motor şalterini "0/OFF" konumuna getirin ve buji soketini çekip ayırın.
Yanma tehlikesi! Sıcak susturucular, silindirler ya da soğutma kanatlarına dokunmayın.
Motor çalışmıyor
Motor üreticisinin kullanım kılavuzundaki uyarılara dikkat edin!
Cihaz basınç oluşturmuyor
– Motorun çalışma devri çok düşük
→ Motorun çalışma devrini kontrol edin (Bkz. Teknik Bilgiler).
– Alçak basınç memesi monte edilmiştir.
→ Yüksek basınç memesini takın.
– Meme tıkanmış/çok kirli
→ Memeyi temizleyin/yenileyin.
– Su filtresi kirlenmiş
→ Su filtresini temizleyin.
- Sistemde hava
→ Cihazın havasını alın (Bkz. "İşletime alma").
– Su besleme miktarı çok düşük
→ Su besleme miktarını kontrol edin (Bkz. Teknik Özellikler)
– Pompanın besleme hatları sızdırıyor ya da tıkanmış
→ Pompaya giden tüm besleme hatlarını kontrol edin.
Cihaz sızdırıyor, cihazın altından su damlıyor
– Pompa sızdırıyor
Not: Dakikada 3 damlaya izin verilmiştir.
→ Daha güçlü bir sızdırmada, cihazı müşteri hizmetlerine kontrol ettirin.
Temizlik maddesi emilmiyor
– Yüksek basınç memesi takılmış
→ Alçak basınç memesini takın.
– Filtreli temizlik maddesi emme hortumu sızdırıyor ya da tıkanmış
→ Filtreli temizlik maddesi emme hortumunu kontrol edin/temizleyin.
– Temizlik maddesi emme hortumunun bağlantısındaki tek yönlü valf yapışmış
→ Temizlik maddesi emme hortumunun bağlantısındaki tek yönlü valfı temizleyin/yenileyin.
– Temizlik maddesi dozaj valfı kapalı ya da sızdırıyor/tıkanmış
→ Temizlik maddesi dozaj valfını açın ya da kontrol edin/temizleyin.
Arızanın giderilememesi durumunda, cihaz müşteri hizmetleri tarafından kontrol edilmelidir.
Garanti
Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde aksesuarınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti hakkınızdan yararlanmanızı gerektiren bir durum olduğu zaman, ilgili faturanız ile birlikte satıcınıza veya size en yakın yetkili servisimize başvurunuz.
Aksesuarlar ve yedek parçalar
Sadece orijinal aksesuarlar ve orijinal yedek parçalar kullanın; cihazın güvenli şekilde ve arızasız işletilmesini garantilerler.
Aksesuarlar ve yedek parçalar hakkında bilgi için sitemizi ziyaret edin: www.kaerc-her.com.
Aksesuar
ABS hortum tamburu
2.637-002.0
Boru çerçevesine sabitlemek için yüksek basınç hortumu için hortum tamburu.
ABS Çerçevesi Cage ince
2.637-008.0
Cihazın korunması ve vinç üzerine yüklenmesi için boru çerçevesi büyütme parçası.
AB uygunluk bildirisi
HD 7/15 G
İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.
Ürün: Yüksek basınç temizleyicisi
Tip: 1.810-xxx
İlgili AB yönetmelikleri
2006/42/EG (+2009/127/EG)
2000/14/EG
2014/30/EU
Kullanılmış olan uyumlu standartlar
EN 60335-1
EN 60335-2-79
EN 55012: 2007 + A1: 2009
Kullanılan uyumluluk değerlendirme yöntemleri
2000/14/EG: Ek V
Ses şiddeti dB(A)
HD 7/15 G
Ölçülen: 105
Garanti edi- 108
len:
Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.
H. Jenner
Dokümantasyon sorumlusu:
S. Reiser
Alfred Kärcher SE & Co. KG
İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.
Ürün: Yüksek basınç temizleyicisi
Tip: 1.810-xxx
İlgili AB yönetmelikleri
2006/42/EG (+2009/127/EG)
2000/14/EG
2014/30/EU
Kullanılmış olan uyumlu standartlar
EN 60335-1
EN 60335-2-79
EN 55012: 2007 + A1: 2009
Kullanılan uyumluluk değerlendirme yöntemleri
2000/14/EG: Ek V
Ses şiddeti dB(A)
HD 8/20 G
Ölçülen: 106
Garanti edi- 108
len:
Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.
H. Jenner
Dokümantasyon sorumlusu:
S. Reiser
Alfred Kärcher SE & Co. KG
| HD 7/15 G HD 8/20 G | |||
| Motor | |||
| Tip: -- Honda | GX 160, 1 silin-dir, 4 zamanlı | Honda GX 270, 1 silindir, 4 zamanlı | |
| 3600 devir/dakikada nominal güç kW (PS) 3,6/4,8 6,3/8,4 | |||
| Çalışma devri 1/min 3600 3550 | |||
| Yakıt deposu I 3,1 5,3 | |||
| Yakıt* Cihaz, E10 yakıt için uygundur | -- Benzin, kurşunsuz | ||
| Koruma şekli -- IPX5 | |||
| Tam yükte yakıt tüketimi l/h 1,4 2,4 | |||
| Yağ miktarı - motor | I 0,6 0,9 | ||
| Yağ türü - motor | Motor yağı15W40 | Sipariş No. 6.288-050.0 | |
| Su bağlantısı | |||
| Besleme sıcaklığı (maks.) | °C | 60 | |
| Besleme miktar | l/h (l/min) | 750 (12,5) | 1000 (16,7) |
| Besleme bas MPa (bar) 1 (10) | |||
| Besleme hortumu uzunluğu (min.) | m | 7,5 | |
| Besleme hortumu çapı (min.) | Inç | 3/4 | |
| Açık depodan emme yüksekliği | m | 1 | |
| Pompa | |||
| Çalışma basıncı | MPa (bar) | 15 (150) | 2...20(20...200) |
| Besleme miktarı | l/h (l/min) | 624 (10,4) | 160...750(2,7...12,5) |
| Meme büyüklüğü, yüksek basınç | -- | 038 | 041 |
| Meme büyüklüğü, alçak basınç | -- | 250 | 250 |
| Maksimum çalışma aşırı basıncı (emniyet valfı) | MPa (bar) | 21 (210) | 27 (270) |
| Termik valf açılma sıcaklığı | °C | 80 | |
| Yağ miktarı - Pompa | I 0,3 | 0,35 | |
| Yağ türü - Pompa | Motor yağı15W40 | Sipariş No. 6.288-050.0 | |
| Temizlik maddesi emme l/h (l/min) 0...45 | (0...0,8) | ||
| El püskürtme tabancasının geri tepme kuvveti (maks.) | N | 30 | 41 |
| Ölçüler ve ağırlıklar | |||
| Uzunluk x Genişlik x Yükseklik | mm | 790 x 608 x 1104 | |
| Tipik çalışma ağırlığı | kg | 39,5 | 54,7 |
| 60335-2-79'a göre belirlenen değerler | |||
| Ses emisyonu | |||
| Ses basıncı seviyesi L_pA | dB(A) | 90 | 91 |
| Güvensizlik K_pA | dB(A) | 3 | 3 |
| Ses basıncı seviyesi L_WA + Güvensizlik K_WA | dB(A) | 108 | 108 |
| El-kol titreşim değeri | m/s^2 | <2,5 | <2,5 |
| Güvensizlik K | m/s^2 | 0,6 0,7 | |
