| 设备类型 | 高压清洗机 |
| 品牌 | 凯驰 |
| 型号 | HD 715 G |
| 发动机 | 本田GX160, 单缸四冲程, 3.6千瓦(4.8马力)@3600转/分钟 |
| 燃料 | 无铅汽油(兼容E10), 油箱容量3.1升 |
| 工作压力 | 150巴(15兆帕) |
| 最大水流量 | 624升/小时(10.4升/分钟) |
| 供水 | 3/4英寸接口, 最大压力10巴, 最高温度60°C |
| 尺寸(长x宽x高) | 790 x 608 x 1104 毫米 |
| 工作重量 | 39.5千克 |
| 声压级(L_pA) | 90分贝(A) |
| 保证声功率级 | 108分贝(A) |
| 手-臂振动 | < 2.5米/秒² |
| 配备喷嘴 | 高压喷嘴(038)和低压喷嘴(250) EASY!Lock |
| 安全 | 卸荷阀, 安全阀, 热阀, 手枪式喷枪安全锁扣 |
| 日常维护 | 清洗水过滤器, 更换泵和发动机机油 |
| 发动机机油 | 15W40, 容量0.6升 |
| 泵机油 | 15W40, 容量0.3升 |
| 软管连接 | 高压软管EASY!Lock系统 |
| 运输 | 推车手柄, 轮子, 软管和喷枪支架 |
| 保修 | 按所在国条件, 请咨询经销商 |
常见问题 - HD 715 G Kärcher
用户关于以下问题的提问 HD 715 G Kärcher
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 高压清洗机 免费PDF格式！查找您的手册 HD 715 G - Kärcher 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 HD 715 G 品牌 Kärcher.
用户手册 HD 715 G Kärcher
在您第一次使用您的设备前，请先阅读并遵守本操作说明书原
件，为日后使用或其他所有者使用方便请妥善保管本说明书。
- 第一次使用前，请务必详阅编号为5.951-949.0的安全提示！
- 如有运输损坏请立即通知零售商。
- 打开包装时检查包装内的物件。
目录
| 环境保护 | ZH | 1 |
| 危险程度 | ZH | 1 |
| 设备元件 | ZH | 1 |
| 设备上的符号 | ZH | 2 |
| 合乎规定的使用 | ZH | 2 |
| 安全说明 | ZH | 3 |
| 安全装置 | ZH | 3 |
| 调试设备 | ZH | 3 |
| 操作说明 | ZH | 4 |
| 运输 | ZH | 6 |
| 储存 | ZH | 6 |
| 保养与维护 | ZH | 6 |
| 故障排除 | ZH | 7 |
| 质量保证 | ZH | 7 |
| 附件和备件 | ZH | 7 |
| 产品规格/参数 | ZH | 8 |
环境保护
 | 包装材料可以回收利用。请不要把包装材料与普通垃圾放在一起处理,而应妥善安排回收。 |
 | 旧的设备中含有宝贵的可再利用的材料,应加以回收利用。电池、油以及类似物质不可以进入自然环境。请通过适当的收集系统处理您的旧设备。 |
电气和电子设备通常包含使用不当或错误处理时可能对人身健康和环境带来潜在危险的组成部分。然而这些组成部分是设备正常运行所必需的。使用该符号标记的设备不得与生活垃圾一起处理。
请不要让机油、燃油、柴油和汽油进入到环境中。请保护土壤并按照环境保护要求清理废油。
内部材料提示 (REACH)
最新的内部材料信息请您在如下链接中查找：
提示会导致人员重伤或死亡的直接威胁性危险。
警告
提示可能导致人员重伤或死亡的危险状况。
△ 小心
提示可能导致轻度伤害的危险状况。
注意
提示可能产生财产损失的危险状况。
设备元件
HD 7/15 G: 图 1, 参见封面
HD 8/20 G: 图 2, 参见封面
1 喷头螺纹管接头
2 喷头
3 喷射管 EASY!Lock
4 手持式喷枪 EASY!Force
5 保险卡扣
6 扳机
7 保护杆
8 高压软管 EASY!Lock
9 油箱
10 压力表 *
11 燃料龙头
12 手起动装置
13 放油螺栓 （发动机）
14 喷头支架 用于保存喷嘴
15 水过滤器
16 带可调过滤器 （剂量阀）的清洁剂抽吸软管
17 水接口
18 泵放油螺栓
19 高压接头 EASY!Lock
20 玻璃油位视窗 *
21 压力 / 用量调整装置 *
22 喷射管存放架
23 高压泵
24 测油棒 （发动机）
25 电机
26 电机开关
27 燃料罐
28 星形柄推架
29 手持喷枪的支架
30 软管支架
31 推杆
A 锁紧螺母
B 过滤器杯
C0型密封圈
D 过滤器滤芯
* 不适用于 HD 7/15 G
颜色标识
- 用于清洗过程的操作元件为黄色。
- 用于保养和服务的操作元件为浅灰色。
设备上的符号
不正确地使用高压喷射是很危险的。不能对准人、动物、电器设
备或者设备自身喷射。
燃烧危险！部件发热警告。
中毒危险。不吸入废气。
根据有效的使用说明规定，该设备在没有系统分离器的情况下不能在饮用水网上使用。必须使用一个合适的 KÄRCHER 公司的系统分离器，
或者根据 EN 12729 Typ BA 选用系统分离器。
流经系统分离器的水被归为不可饮用水。
合乎规定的使用
高压清洗机用于清洗：机器、汽车、建筑物、工具、房屋立面、露台、园林设备等。
- 用于清洗，使用低压喷射和洗涤剂（例如清洗机器、车辆、工厂建筑物或工具等）；
- 用于清洗，使用高压喷射不用洗涤剂（例如清洗门面、屋顶阳台或花园器械）；
- 对于顽固污迹我们推荐污垢清除器作为特殊的辅助工具。
危险
存在受伤危险！如果在加油站或其它危险区域中使用，则要注意相应的安全规范。
请不要将含有矿物油的废水排放到土壤、河流或下水道中。因此，请只在配有油分离器的合适场所内清洗发动机和地坑。
对水质的要求:
注意
干净水只能作为高压介质使用。污染物导致提前磨损或设备沉积物。
以下极限值在使用循环水时不得超过。
| pH值6,5...9,5 | |
| 电导率*新水电导率 | +1200 μS/cm |
| 可沉淀材料**<0,5mg/l | |
| 可沉淀材料***<50mg/l | |
| 碳氢化合物<20mg/l | |
| 氯化物<300mg/l | |
| 硫酸盐<240mg/l | |
| 钙<200mg/l | |
| 总硬度<28°dH | <50°TH<500ppm(mgCaCO3/1) |
| 铁<0,5mg/l | |
| 锰<0,05mg/l | |
| 铜<2mg/l | |
| 活性氯<0,3mg/l | |
| 无不良气味 | |
| *最大总计为2000μS/cm**样品容量1升,沉淀时间30分钟***无磨损材料 | |
| pH值6,5...9,5 | |
| 电导率*新水电导率 | +1200 μS/cm |
| 可沉淀材料**<0,5mg/l | |
| 可沉淀材料***<50mg/l | |
| 碳氢化合物<20mg/l | |
| 氯化物<300mg/l | |
| 硫酸盐<240mg/l | |
| 钙<200mg/l | |
| 总硬度<28°dH | <50°TH<500ppm(mgCaCO3/1) |
| 铁<0,5mg/l | |
| 锰<0,05mg/l | |
| 铜<2mg/l | |
| 活性氯<0,3mg/l | |
| 无不良气味 | |
| *最大总计为2000μS/cm**样品容量1升,沉淀时间30分钟***无磨损材料 | |
安全说明
→ 注意各国关于液体喷射器的规定。
注意各国的事故预防措施规定。必须对液体喷射器进行定期检查并保留书面检查结果。
→ 不允许在设备 / 附件上进行更改。
△ 危险
- 若燃料不慎泼出，不得使用高压清洁器，而应把该设备移到另外一个地方且要避免产生火星。
- 燃料不能在明火或火炉、锅炉、热水锅炉等设备附近存放、倒出或使用，这些设备拥有触发火花或会导致火花形成。
- 易燃物品和材料要远离消声器（至少 2 米）。
- 没有消声器不可发动电机，应定期检查、清洁并在必要时进行修复。
- 若没有装配带火花挡的排气装置，电机不能在森林、灌木或草原地区使用
- 除了调整工作外，摘下空气过滤器或进气短管上无盖板，电机不可运行。
- 不对调整弹簧、调节器杠杆或其他部位进行调节，会导致马达转数增加。
- 燃烧危险！不可触碰热烫的消音器、气缸或冷却装置。
- 手和脚绝不能靠近运行中或旋转中的部件。
- 中毒危险！不得在封闭的空间内使用设备。
- 不得使用不合适的燃料，因为它们有可能会造成危险。
安全装置
安全装置用于保护使用者，不得令其失效或不让其发挥功能。
溢流阀
- 如果手持式喷枪已关闭，则溢流阀打开且高压泵会将水引回至泵体吸入侧。从而防止出现超过允许工作压力的情况。
- 溢流阀在出厂时已设置好并进行了铅封。仅允许由客服人员对其进行调节。
安全阀
当超过允许的最大工作压力（参见技术参数）时安全阀打开；水流到外部。
安全阀在出厂时已经设置好并进行了铅封。只能通过客户服务人员进行调节。
散热阀
温控阀防止高压泵在手持喷枪关闭时在循环运行过程中产生不允许的加热。
当超过 80^ C 的最高允许水温时，温控阀打开并将热水排放到外部。
调试设备
危险
存在受伤危险！设备、供电线路、高压软管和接头必须处于完美无暇的状态。如果设备的状态存有疑问，则不允许使用设备。
安装推架
图 3，参见封面
→ 推杆用附入的固定螺栓固定。
装配轮子
图 4，参见封面
→ 将轮子推到轴上。
→ 将定位环推到轴上并拧紧螺丝。
拧紧扭矩为 20 Nm。
→ 重复对面页上的过程。
安装手持式喷枪、喷射管及喷嘴
提示：EASY!Lock 系统可快速且安全地将部件连接起来，只需将快速螺纹旋转一圈即可完成。
→ 将高压喷嘴插到喷射管上。
→ 安装锁紧螺帽并用手拧紧(EASY!Lock)。
→ 将喷射管与手持式喷枪相连并用手拧紧 (EASY!Lock)。
→ 用手拧紧喷射管的螺栓连接件。
→ 将高压软管与手持式喷枪和设备的高压接口相连并用手拧紧（EASY!Lock）。
检查高压泵的油位
HD 7/15 G
→ 油箱的底部必须被油覆盖。
如果油箱中看不到油，则不要运行设备。
→ 需要时重新加油 （参见技术参数）。
HD 8/20 G
→ 检查油位视窗上的高压泵油位。
如果油位降到低于玻璃油位视窗的中部，则不要运行设备。
→ 需要时重新加油（参见技术参数）。

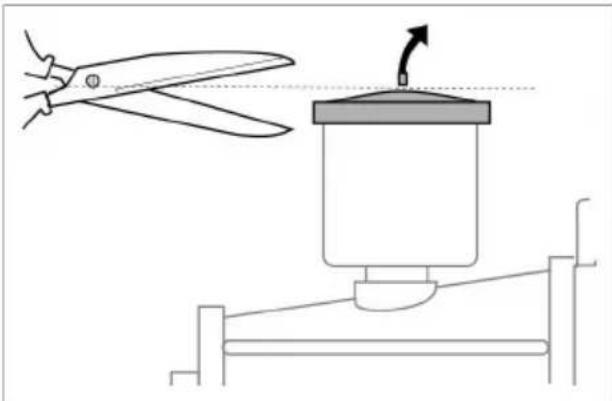

给油箱排气
→ 首次使用前，剪下水泵上油箱盖的尖头。
发动机
注意 “ 安全提示 ” 一节！
→ 调试前阅读发动机制造商的操作说明书并且尤其要注意安全提示。
→ 检查发动机的油位。
如果油位降到 “ 最低油位 ” 以下，则不要使用设备。
→ 需要时重新加油。
→ 向燃料罐中加入无铅汽油。
不使用双冲程混合燃料。
允许使用 E10 燃油。
加注燃油
危险
火灾危险和爆炸危险！
- 从不要在封闭空间内、发动机运转时或给热发动机加油。
- 加油时禁止吸烟。
- 不要在明火或火花附近加油。
- 不要洒出燃油 - 使用漏斗。
-
擦掉洒出的燃油。
-
加油后按规定封闭油罐和油箱。
→ 向燃料罐中加入无铅汽油。 不使用双冲程混合燃料。
自来水连接管
接口数据参见技术参数。
→ 设备水管上的进水管（至少长 7.5m，最小直径 3/4“）接上供水装置（例如水龙头）。
→ 打开进水阀。
提示：进水软管不属供货范围。
将水从水箱中抽出。
危险
绝不要从饮用水容器中抽水。
绝不使用设备抽吸含溶剂的液体，例如油漆稀释剂、汽油或油。溶剂喷雾高度易燃、易爆且有毒。
→ 将带过滤器（配件）的抽水软管（直径至少为 3/4“）连接到水接头上。
→ 清洁剂计量阀调至“0”位置。
→ 运行前对设备进行通风。
设备排气
→ 拧开喷嘴螺栓连接并取下喷嘴。
→ 根据发动机制造商的操作说明书启动发动机。
→ 多次操作手持喷枪的控制杆。
→ 运行设备，直至喷管上没有水泡出现。
→ 关闭设备，拧下喷头。
操作说明
危险
存在爆炸危险！
不得喷射可燃液体。
危险
受伤危险！在工作时，用两只手紧握手持式喷枪和喷射管。
受伤危险！在运行期间，控制杆和保护杆不可卡住。
受伤危险！若保护杆损坏，请向客户服务处咨询。
高压水射流造成受伤危险。在设备上进行所有工作之前，将手持式喷枪上的保险卡扣向前推。
危险
- 设备会产生很高的噪声级。听力损害危险。在使用设备作业时，务必佩戴适宜的听力保护装置。
- 不要将喷水喷向人、动物、设备本身或电气零部件。
- 为避免操作人员被水喷溅到，须穿戴合适的防护服。
- 经常注意所有连接软管是否拧牢固。
打开 / 关闭手持式喷枪
打开手持式喷枪：压下安全掣子和扳机。
→ 关闭手持式喷枪：松开安全掣子和扳机。
启动设备
→ 打开进水阀。
→ 当手持喷枪处于打开状态时，根据发动机制造商的操作说明书起动发动机。
提示:
为简化起动过程，可拆除喷射管或喷嘴。
→ 让发动机暖机运转 1 分钟。
→ 解下手持式喷枪，为此将保险卡扣向后推。
→ 打开手持式喷枪。
调整工作压力和输送量
HD 7/15 G
该设备中压力和水量是固定设置的，无法更改。
HD 8/20 G
→ 通过转动泵单元上的压力 / 用量调整装置调整工作压力和输送量。
更换喷嘴
△ 危险
更换喷嘴前应关断设备并操纵手持式喷枪，直到设备无压力。
→ 将手持式喷枪固定，为此将保险卡扣向前推。
→ 拧开喷嘴螺栓连接并取下喷嘴。
→ 放上新的喷嘴。
→ 拧上喷嘴螺栓连接并用手拧紧。
使用洗涤剂的运行
警告
不适宜的清洁剂会损伤设备和待清洗物件。只能使用 Kärcher 配给的洗涤剂。注意和洗涤剂一同放置的推荐剂量及提示。节约环保地使用洗涤剂。 注意关于洗涤剂的安全提示。
Kärcher 的洗涤剂保证无干扰地工作。请允许我们给您建议，或者阅读我们的产品目录或者洗涤剂信息页。
→ 调整清洁剂抽吸过滤器上的清洁剂计量 (+/-)。
→ 把洗涤剂抽吸软管挂到装有洗涤剂的容器上。
→ 使用低压喷嘴更换高压喷嘴。
推荐的洗涤方法:
- 溶解污垢： 节省喷射洗涤剂并保持 1...5 分钟的时间使其产生作用，但不要让其干掉。
- 去除污垢： 利用高压喷射方式刷洗被溶解的杂质。
使用洗涤剂运行后
→ 清洁剂计量阀调至“0”位置。
→ 在发动机运转和手持喷枪打开的情况下至少用 1 分钟的时间将设备冲洗干净。
中断运行
→ 松开水枪扳手。
提示：若放开手持喷枪的操纵杆，电机以空载转数继续运转。
→ 如果较长时间中断 （好几分钟），则关闭发动机。
→ 控制手持喷枪，直到没有压力。
→ 使用保险卡扣锁住手持式喷枪，防止意外打开。
关闭高压清洗机
在使用含盐的水 （海水）运行结束后，在打开手持式喷枪的情况下使用管道水将设备至少冲洗 2-3 分钟直至干净。
→ 关闭手持式喷枪。
→ 将发动机开关转到 “0/OFF”。
→ 关闭燃油旋塞。
→ 关闭供水装置。
→ 控制手持喷枪，直到没有压力。
→ 使用保险卡扣锁住手持式喷枪，防止意外打开。
→ 从设备上拧下进水软管。
运输
△ 小心
受伤和损坏危险！运输时要注意设备的重量。
→ 卷好高压软管并挂到软管存放架上。
→ 将喷管插入喷管存放架中。
把手持喷枪放回到固定架。
→ 推动设备推杆。
→ 用车辆进行运输时，根据各适用准则确保设备不会滚动、滑动和倾翻。
→ 松开星形柄并向后转动推杆，以便减少空间需求。
储存
⚠ 小心
受伤和损坏危险！存放时要注意设备的重量。该设备只能存放在室内。
防冻措施
注意
损坏危险！设备中结冰的水可损坏设备零部件。
在冬季最好将设备保存在一个供暖的房间内在无供暖的房间内保存时注意下列说明：
将水放出
→ 拧下进水软管和高压软管。
→ 让设备运行最长 1 分钟，直至泵和水管排空。
→ 拧下水过滤器并排空。
使用防冻剂彻底冲洗设备。
提示：注意防冻剂制造商的操作规范。
→ 通过泵抽常用的防冻剂到设备里。
由此亦达到一定的防腐蚀作用。
保养与维护
您可以和您的零售商签定安全检查或者维修协议。请咨询我们。
提示：下列维护保养计划表仅适用于高压泵的维护保养作业。此外，须按照电机制造商操作手册中的相关说明对电机执行维护保养作业。
危险
因设备意外运行带来的受伤危险。
在设备上进行工作前，将发动机开关转到“0/OFF”并拔下火花塞插头。
→ 检查高压管是否损伤 （爆裂危险）。立即更换受损高压软管。
每周的
→ 检查油位。
如油呈乳状时（油中有水），立即与客户服务部门联系。
每月
→ 清洁水过滤器。
→ 清洗洗涤剂抽吸软管上的过滤嘴。
→ 检查发动机和框架之间的固定元件是否有裂纹，请客户服务部更换有裂纹的固定元件。
500 工作小时后，至少每年一次
→ 由售后服务人员进行设备维护。
→ 更换高压泵中的油。
保养工作
清洁水过滤器
→ 关闭供水装置。
→ 拧下锁紧螺母。
→ 向下拉动过滤器杯。
→ 清洁滤芯和滤杯。
→ 检查 0 型密封圈的位置是否正确。
→ 将滤芯插入滤杯。
→ 重新装上滤杯。
→ 拧上锁紧螺母并拧紧。
高压泵换油
→ 准备好容量约为 1 升的集油器。
→ 拧出放油螺栓。
→ 将油放到接漏容器中。
对废油进行环保弃置处理或上交至授权收集中心。
→ 旋入放油螺栓。
HD 7/15 G: HD 8/20
→ 缓慢注入新油，直至低于注油容器的接管。
G: → 注入新油，直至达到玻璃油位视窗的中部。
缓慢注油，以便气泡逸出。
油类和加油量参见技术参数。
故障排除
危险
因设备意外运行带来的受伤危险。
在设备上进行工作前，将发动机开关转到“0/OFF”并拔下火花塞插头。
→ 检查发动机的运行转速 （参见技术参数）。
- 低压喷嘴已安装。
→ 安装高压喷嘴。
- 喷嘴堵塞 / 已洗净
→ 清洗 / 更换喷嘴。
- 水过滤器受到污染
→ 清洁水过滤器。
- 系统中存在空气
→ 设备放气 （参看 “设备使用”）。
- 进水量太少
→ 检查进水量 （参看技术参数）。
- 通向泵的进水管道不密封或者堵塞。
→ 检查整个到泵的进水管道。
高压清洗机泄漏，从高压清洗机上滴水。
- 泵不密封
提示：允许 3 滴 / 分钟。
→ 更严重的不密封请找客服。
不吸入洗涤剂
- 高压喷嘴已安装
→ 安装低压喷嘴。
- 带过滤器的清洁剂吸入软管不密封或堵塞
→ 检查/清洗带过滤嘴的洗涤剂抽吸软管。
- 清洁剂吸入软管接头处的止回阀已粘合
→ 清洁 / 更换清洁剂吸入软管接头处的止回阀。
- 清洁剂计量阀已关闭或不密封 / 堵塞
→ 检查 / 清洗带过滤器的洗涤剂剂量控制阀。
如果故障无法排除，设备必须送到客服检修。
质量保证
我们的主管销售公司所发布的质量保证条件每个国家均适用。在质量保证期内，您的附件一旦发生意外故障，只要是材料或制造缺陷，我们都将免费排除。如属质量保证情况，请凭发票联系贵方经销商或就近联系获得授权的客户服务点。
附件和备件
只使用原厂配件和备件，它们能保证设备的安全和无故障运行。
有关配件和备件的信息请登录
www.kaercher.com。
配件
ABS 软管卷筒
2.637-002.0
用于将高压软管固定到管架上的管软卷筒。
ABS 窄笼架
2.637-008.0
用于保护设备和吊车装载的管架扩展件。
产品规格 / 参数
| HD 7/15 G HD 8/20 G | |||
| 电机 | |||
| 型号-- Honda | GX 160,单缸,4冲程 | Honda GX 270,单缸,4冲程 | |
| 3600 1/分钟转速下的额定功率 kW(PS)3,6/4, | 8 6,3/8,4 | ||
| 运行转速 1/min 3600 3550 | |||
| 燃料罐 1 3,1 5,3 | |||
| 燃料*设备适用于 E10 燃料 | --汽油,无铅 | ||
| 防护等级--IPX5 | |||
| 满负荷下的燃油消耗 | l/h 1,4 2,4 | ||
| 发动机油量 | 1 0,6 0,9 | ||
| 发动机油类 | 机油 15W40 | 订货号:6.288-050.0 | |
| 水接头 | |||
| 进水温度(最高) | °C 60 | ||
| 流量(最小) | l/h (l/min) | 750 (12,5) | 1000 (16,7) |
| 供水(最大) | MPa(bar) | 1 (10) | |
| 进水软管长度(最短) | m | 7,5 | |
| 进水软管直径(最小) | 英寸 | 3/4 | |
| 从开口容器的抽吸高度 | m | 1 | |
| 泵 | |||
| 工作压力 MPa(bar) 15 (150) 2...20 | (20...200) | ||
| 输送量 l/h (l/min) 624 (10,4) 160...750 | (2,7...12,5) | ||
| 高压喷嘴大小 | -- | 038 041 | |
| 低压喷嘴大小 | -- | 250 250 | |
| 最大工作超压(安全阀) | MPa(bar) | 21 (210) | 27 (270) |
| 温控阀开启温度 | °C 80 | ||
| 油量-泵 | l 0,3 | 0,35 | |
| 油类-泵 | 机油 15W40 | 订货号:6.288-050.0 | |
| 洗涤剂吸取 | l/h (l/min) | 0...45 (0...0,8) | |
| 手持喷枪的反冲力(最大) | N 30 | 41 | |
| 尺寸和重量 | |||
| 长度x宽度x高度 | mm | 790 x 608 x 1104 | |
| 典型运行重量 | kg | 39,5 54,7 | |
| 该值遵照 EN 60335-2-79 规定 | |||
| 噪音辐射 | |||
| 声压等级 LpA | dB(A) | 90 | 91 |
| 不安全性 KpA | dB(A) | 3 | 3 |
| 声功率电平 LWA+不安全性 KWA | dB(A) | 108 108 | |
| 手臂振动值 | m/s2 | <2,5 <2,5 | |
| 不确定度K | m/s2 | 0,6 0,7 | |
| HD 8/20 G | HD 7/15 G | ||
