BEDIENUNGSANLEITUNG HD 715 G Kärcher

΍234– 1 Lesen Sie vor der ersten Benut- zung Ihres Gerätes diese Origi- nalbetriebsanleitung, handeln Sie danach und bewahren Sie diese für späteren Ge- brauch oder für Nachbesitzer auf. – Vor erster Inbetriebnahme Sicherheits- hinweise Nr. 5.951-949.0 unbedingt le- sen! – Bei Transportschaden sofort Händler informieren. – Packungsinhalt beim Auspacken prüfen. Elektrische und elektronische Geräte ent- halten oft Bestandteile, die bei falschem Umgang oder falscher Entsorgung eine po- tentielle Gefahr für die menschliche Ge- sundheit und die Umwelt darstellen kön- nen. Für den ordnungsgemäßen Betrieb des Gerätes sind diese Bestandteile jedoch notwendig. Mit diesem Symbol gekenn- zeichnete Geräte dürfen nicht mit dem Hausmüll entsorgt werden. Hinweise zu Inhaltsstoffen (REACH) Aktuelle Informationen zu Inhaltsstoffen fin- den Sie unter: www.kaercher.de/REACH GEFAHR Hinweis auf eine unmittelbar drohende Ge- fahr, die zu schweren Körperverletzungen oder zum Tod führt. 몇 WARNUNG Hinweis auf eine möglicherweise gefährli- che Situation, die zu schweren Körperver- letzungen oder zum Tod führen kann. 몇 VORSICHT Hinweis auf eine möglicherweise gefährli- che Situation, die zu leichten Verletzungen führen kann. ACHTUNG Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann. 1 Düsenverschraubung 2 Düse 3 Strahlrohr EASY!Lock 4 Handspritzpistole EASY!Force 5 Sicherungsraste 6 Abzugshebel 7 Sicherungshebel 8 Hochdruckschlauch EASY!Lock 9 Ölbehälter 10 Manometer * 11 Kraftstoffhahn Inhaltsverzeichnis Umweltschutz ... DE 1 Gefahrenstufen ... DE 1 Geräteelemente ... DE 1 Symbole auf dem Gerät ... DE 2 Bestimmungsgemäße Verwen- dung ... DE 2 Sicherheitshinweise ... DE 3 Sicherheitseinrichtungen... DE 4 Inbetriebnahme ... DE 4 Bedienung... DE 6 Transport... DE 7 Lagerung... DE 7 Pflege und Wartung ... DE 8 Hilfe bei Störungen ... DE 8 Garantie ... DE 9 Zubehör und Ersatzteile ... DE 9 EU-Konformitätserklärung... DE 10 Technische Daten ... DE 11 Umweltschutz Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Haus- müll, sondern führen Sie diese ei- ner Wiederverwertung zu. Altgeräte enthalten wertvolle recy- clingfähige Materialien, die einer Verwertung zugeführt werden sollten. Batterien, Öl und ähnliche Stoffe dürfen nicht in die Umwelt gelangen. Bitte entsorgen Sie Alt- geräte deshalb über geeignete Sammelsysteme. Bitte Motorenöl, Heizöl, Diesel und Benzin nicht in die Umwelt gelangen lassen. Bitte Boden schützen und Altöl umweltgerecht entsorgen. Gefahrenstufen Geräteelemente HD 7/15 G: Bild 1, siehe Umschlagseite HD 8/20 G: Bild 2, siehe Umschlagseite 5DE– 2 12 Handstartvorrichtung 13 Ölablassschraube (Motor) 14 Düsenhalter zur Aufbewahrung einer Düse 15 Wasserfilter 16 Reinigungsmittel-Saugschlauch mit verstellbarem Filter (Dosierventil) 17 Wasseranschluss 18 Ölablassschraube Pumpe 19 Hochdruckanschluss EASY!Lock 20 Ölschauglas * 21 Druck-/Mengenregulierung * 22 Strahlrohrablage 23 Hochdruckpumpe 24 Ölmessstab (Motor) 25 Motor 26 Motorschalter 27 Kraftstofftank 28 Sterngriff Schubbügel 29 Halter für Handspritzpistole 30 Schlauchhalter 31 Schubbügel A Überwurfmutter B Filtertasse C O-Ring D Filtereinsatz

• nicht bei HD 7/15 G – Bedienelemente für den Reinigungs- prozess sind gelb. – Bedienelemente für die Wartung und den Service sind hellgrau. Hochdruckstrahlen können bei unsachgemäßem Gebrauch ge- fährlich sein. Der Strahl darf nicht auf Per- sonen, Tiere, aktive elektrische Ausrüs- tung oder auf das Gerät selbst gerichtet werden. Gemäß gültiger Vorschriften darf das Gerät nie ohne Systemtrenner am Trinkwassernetz betrieben werden. Es ist ein geeigneter Sys- temtrenner der Fa. KÄRCHER oder alter- nativ ein Systemtrenner gemäß EN 12729 Typ BA zu verwenden. Wasser, das durch einen Systemtrenner geflossen ist, wird als nicht trinkbar einge- stuft. Hochdruckreiniger zum Reinigen von: Ma- schinen, Fahrzeugen, Bauwerken, Werk- zeugen, Fassaden, Terrassen, Gartenge- räten, etc. – zum Reinigen mit dem Niederdruck- strahl und Reinigungsmittel (z.B. Reini- gen von Maschinen, Fahrzeugen, Bau- werken, Werkzeugen), – zum Reinigen mit Hochdruckstrahl ohne Reinigungsmittel (z.B. Reinigen von Fassa- den, Terrassen, Gartengeräten). Farbkennzeichnung Symbole auf dem Gerät Verbrennungsgefahr! War- nung vor heißen Baugruppen. Vergiftungsgefahr! Abgase nicht einatmen. Benzin ist äußerst feuer- gefährlich und explosiv. Bevor getankt wird, den Motor abstellen und ab- kühlen lassen. Im Abgas des Motors ist giftiges Kohlenmonoxid enthalten. Nicht in einem geschlos- senem Bereich laufen lassen. Nicht bei laufendem Mo- tor tanken. Beim Tanken nicht rau- chen. Nicht direkt aus dem Ka- nister tanken, Trichter oder geeignetes Gefäß verwenden. Bestimmungsgemäße Verwendung 6 DE– 3 – Für hartnäckige Verschmutzungen empfehlen wir den Dreckfräser als Son- derzubehör. GEFAHR Verletzungsgefahr! Beim Einsatz an Tank- stellen oder anderen Gefahrenbereichen entsprechende Sicherheitsvorschriften be- achten. Anforderungen an die Wasserqualität: ACHTUNG Als Hochdruckmedium darf nur sauberes Wasser verwendet werden. Verschmutzun- gen führen zu vorzeitigem Verschleiß oder Ablagerungen im Gerät. Wird Recyclingwasser verwendet, dürfen folgende Grenzwerte nicht überschritten werden. Jeweilige nationale Vorschriften des Gesetzgebers für Flüssigkeitsstrahler beachten. Jeweilige nationale Vorschriften des Gesetzgebers zur Unfallverhütung be- achten. Flüssigkeitsstrahler müssen re- gelmäßig geprüft und das Ergebnis der Prüfung schriftlich festgehalten werden. Am Gerät/Zubehör dürfen keine Verän- derungen vorgenommen werden. GEFAHR – Hochdruckreiniger nicht betreiben, wenn Kraftstoff verschüttet worden ist, sondern das Gerät an einen anderen Ort bringen und jegliche Funkenbildung vermeiden. – Kraftstoff nicht in der Nähe von offenem Feuer oder Geräten wie Öfen, Heizkes- sel, Wassererhitzer usw. aufbewahren, verschütten oder verwenden, die eine Zündflamme haben oder Funken erzeu- gen können. – Leicht entzündbare Gegenstände und Materialien vom Schalldämpfer fernhal- ten (mindestens 2 m). – Motor nicht ohne Schalldämpfer betrei- ben und diesen regelmäßig kontrollie- ren, reinigen und nötigenfalls erneuern. – Motor nicht in wald-, busch- oder gras- bestandenem Gelände einsetzen, ohne dass der Auspuff mit einem Funkenfän- ger ausgerüstet ist. – Außer bei Einstellarbeiten den Motor nicht mit abgenommenem Luftfilter oder ohne Abdeckung über dem Ansaugstut- zen laufen lassen. – Keine Verstellungen an Regelfedern, Reglergestängen oder anderen Teilen vornehmen, die eine Erhöhung der Mo- tordrehzahl bewirken können. – Verbrennungsgefahr! Heiße Schall- dämpfer, Zylinder oder Kühlrippen nicht berühren. – Hände und Füße nie in die Nähe be- wegter oder umlaufender Teile bringen. – Vergiftungsgefahr! Gerät darf nicht in ge- schlossenen Räumen betrieben werden. – Keine ungeeigneten Brennstoffe ver- wenden, da sie gefährlich sein können. Bitte mineralölhaltiges Abwasser nicht ins Erdreich, Gewässer oder Kanalisation ge- langen lassen. Motorenwäsche und Unter- bodenwäsche deshalb bitte nur an geeig- neten Plätzen mit Ölabscheider durchfüh- ren. pH-Wert 6,5...9,5 elektrische Leitfähigkeit * Leitfähigkeit Frischwasser +1200 μS/cm absetzbare Stoffe ** < 0,5 mg/l abfiltrierbare Stoffe *** < 50 mg/l Kohlenwasserstoffe < 20 mg/l Chlorid < 300 mg/l Sulfat < 240 mg/l Kalzium < 200 mg/l Gesamthärte < 28 °dH < 50 °TH < 500 ppm (mg CaCO

/l) Eisen < 0,5 mg/l Mangan < 0,05 mg/l Kupfer < 2 mg/l Aktivchlor < 0,3 mg/l frei von üblen Gerüchen

• Maximum insgesamt 2000 μS/cm ** Probevolumen 1 l, Absetzzeit 30 min *** keine abrasiven Stoffe Sicherheitshinweise 7DE– 4 Sicherheitseinrichtungen dienen dem Schutz des Benutzers und dürfen nicht au- ßer Kraft gesetzt oder in ihrer Funktion um- gangen werden. – Ist die Handspritzpistole geschlossen, öffnet sich das Überströmventil und die Hochdruckpumpe leitet das Wasser zur Pumpensaugseite zurück. Dadurch wird eine Überschreitung des zulässi- gen Arbeitsdrucks verhindert. – Das Überströmventil ist werkseitig ein- gestellt und plombiert. Einstellung nur durch den Kundendienst. Das Sicherheitsventil öffnet bei Überschrei- tung des zulässigen Betriebsüberdrucks (siehe Technische Daten); das Wasser fließt ins Freie ab. Das Sicherheitsventil ist werkseitig einge- stellt und plombiert. Einstellung nur durch den Kundendienst. Das Thermoventil schützt die Hochdruck- pumpe gegen unzulässige Erwärmung im Kreislaufbetrieb bei geschlossener Handspritzpistole. Das Thermoventil öffnet bei Überschrei- tung der maximal zulässigen Wassertem- peratur von 80 °C und leitet das Heißwas- ser ins Freie. GEFAHR Verletzungsgefahr! Gerät, Zuleitungen, Hochdruckschlauch und Anschlüsse müs- sen in einwandfreiem Zustand sein. Falls der Zustand nicht einwandfrei ist, darf das Gerät nicht benutzt werden. Bild 3, siehe Umschlagseite Schubbügel mit beiliegenden Befesti- gungsschrauben festschrauben. Bild 4, siehe Umschlagseite Rad auf die Achse schieben. Stellring auf die Achse schieben und Schraube festziehen. Anzugsdrehmoment 20 Nm. Vorgang auf der gegenüberliegenden Seite wiederholen. Hinweis: Das EASY!Lock-System verbin- det Komponenten durch ein Schnellgewinde mit nur einer Umdrehung schnell und sicher. Hochdruckdüse auf Strahlrohr stecken. Überwurfmutter montieren und hand- fest anziehen (EASY!Lock). Strahlrohr mit Handspritzpistole verbin- den und handfest anziehen (EA- SY!Lock). Verschraubung des Strahlrohrs hand- fest anziehen. Hochdruckschlauch mit Handspritzpis- tole und Hochdruckanschluss des Ge- rätes verbinden und handfest anziehen (EASY!Lock). Sicherheitseinrichtungen Überströmventil Sicherheitsventil Thermoventil Inbetriebnahme Schubbügel montieren Räder montieren Handspritzpistole, Strahlrohr und Düse montieren

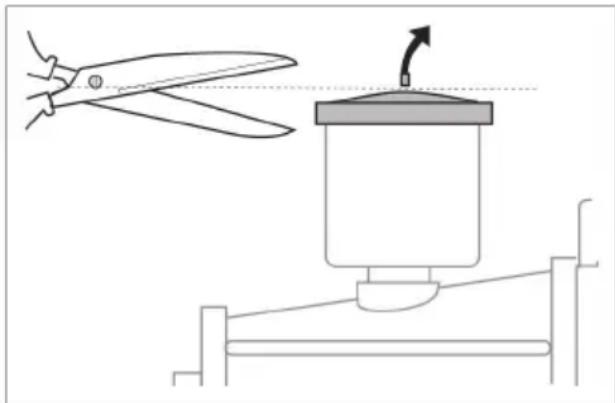

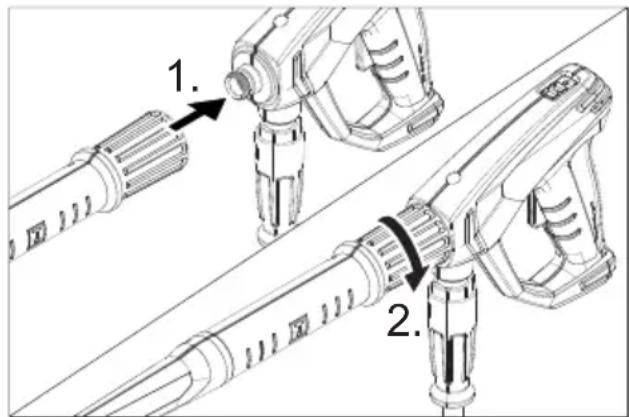

8 DE– 5 Der Boden des Ölbehälters muss mit Öl bedeckt sein. Gerät nicht in Betrieb nehmen, wenn kein Öl im Olbehälter sichtbar ist. Bei Bedarf Öl nachfüllen (siehe Techni- sche Daten). Ölstand der Hochdruckpumpe am Ölschauglas kontrollieren. Gerät nicht in Betrieb nehmen, wenn der Ölstand unter die Mitte des Ölschauglases gesunken ist. Bei Bedarf Öl nachfüllen (siehe Techni- sche Daten). Vor dem ersten Gebrauch die Spitze des Deckels vom Ölbehälter auf der Wasserpumpe abschneiden. Abschnitt „Sicherheitshinweise“ beachten! Vor Inbetriebnahme die Betriebsanlei- tung des Motorenherstellers lesen und insbesondere die Sicherheitshinweise beachten. Ölstand des Motors kontrollieren. Gerät nicht in Betrieb nehmen, wenn der Ölstand unter „MIN“ abgesunken ist. Bei Bedarf Öl nachfüllen. Kraftstofftank mit bleifreiem Benzin fül- len. Keine 2-Takt-Mischung verwenden. Kraftstoff E10 darf verwendet werden. GEFAHR Brand- und Explosionsgefahr! – Gerät nie in geschlossenen Räumen, bei laufendem oder heißem Motor be- tanken. – Beim Tanken nicht rauchen. – Nicht in der Nähe vom offenen Flam- men oder Funken tanken. – Kraftstoff nicht verschütten - Trichter verwenden. – Verschütteten Kraftstoff abwischen. – Nach dem Tanken Kanister und Tank ordnungsgemäß verschließen.

Kraftstofftank mit bleifreiem Benzin füllen. Keine 2-Takt-Mischung verwenden. Anschlusswerte siehe Technische Daten.

Zulaufschlauch (Mindestlänge 7,5 m, Min- destdurchmesser 3/4“) am Wasseran- schluss des Gerätes und am Wasserzulauf (zum Beispiel Wasserhahn) anschließen. Wasserzulauf öffnen. Hinweis: Der Wasserzulaufschlauch ist nicht im Lieferumfang enthalten. GEFAHR Niemals Wasser aus einem Trinkwasser- behälter ansaugen. Niemals lösungsmittelhaltige Flüssigkeiten wie Lackverdünnung, Benzin oder Ol an- saugen. Sprühnebel von Lösungsmitteln ist hochentzündlich, explosiv und giftig. Saugschlauch (Durchmesser mindes- tens 3/4“) mit Filter (Zubehör) am Was- seranschluss anschließen. Reinigungsmittel-Dosierventil auf „0“ stellen. Gerät vor dem Betrieb entlüften. Düsenverschraubung abschrauben und Düse abnehmen. Motor entsprechend der Betriebsanlei- tung des Motorenherstellers starten. Ölstand der Hochdruckpumpe kontrollieren HD 7/15 G HD 8/20 G Ölbehälter entlüften Motor Kraftstoff tanken Wasseranschluss Wasser aus Behälter ansaugen Gerät entlüften 9DE– 6 Hebel der Handspritzpistole mehrmals betätigen.

Gerät so lange laufen lassen, bis das Wasser blasenfrei am Strahlrohr austritt. Gerät ausschalten und Düse wieder aufschrauben. GEFAHR Explosionsgefahr! Keine brennbaren Flüssigkeiten versprühen. GEFAHR Verletzungsgefahr! Beim Arbeiten Handspritzpistole und Strahlrohr mit beiden Händen halten. Verletzungsgefahr! Der Abzugshebel und der Sicherungshebel dürfen bei Betrieb nicht festgeklemmt werden. Verletzungsgefahr! Bei defektem Siche- rungshebel Kundendienst aufsuchen. Verletzungsgefahr durch Hochdruckwas- serstrahl. Vor allen Arbeiten am Gerät Si- cherungsraste an der Handspritzpistole nach vorne schieben. GEFAHR

Das Gerät erzeugt einen hohen Ge- räuschpegel. Gefahr von Gehörschäden. Bei der Arbeit mit dem Gerät unbedingt ei- nen geeigneten Gehörschutz tragen. – Niemals Wasserstrahl auf Personen, Tiere, das Gerät selbst oder elektrische Bauteile richten. – Zum Schutz des Betreibers vor Spritz- wasser ist geeignete Schutzkleidung zu tragen. – Stets auf feste Verschraubung aller An- schlussschläuche achten. Handspritzpistole öffnen: Sicherungs- hebel und Abzugshebel betätigen.

Handspritzpistole schließen: Sicherungs- hebel und Abzugshebel loslassen. Wasserzulauf öffnen. Motor bei geöffneter Handspritzpistole entsprechend der Betriebsanleitung des Motorenherstellers starten. Hinweis: Um den Startvorgang zu erleichtern kann das Strahlrohr oder die Düse entfernt werden. Motor 1 Minute warmlaufen lassen. Handspritzpistole entsichern, dazu Si- cherungsraste nach hinten schieben. Handspritzpistole öffnen. Bei diesem Gerät sind Druck und Wasser- menge fest eingestellt und können nicht verändert werden. Arbeitsdruck und Fördermenge durch Drehen der Druck-/Mengenregulierung an der Pumpeneinheit einstellen. GEFAHR Gerät vor Düsenwechsel ausschalten und Handspritzpistole betätigen, bis Gerät drucklos ist. Handspritzpistole sichern, dazu Siche- rungsraste nach vorne schieben. Düsenverschraubung abschrauben und Düse abnehmen. Neue Düse aufsetzen. Düsenverschraubung aufschrauben und handfest anziehen. 몇 WARNUNG Ungeeignete Reinigungsmittel können das Gerät und das zu reinigende Objekt be- schädigen. Nur Reinigungsmittel verwen- den, die von Kärcher freigegeben sind. Do- sierempfehlung und Hinweise, die den Rei- nigungsmitteln beigegeben sind, beachten. Zum Schonen der Umwelt sparsam mit Reinigungsmitteln umgehen Sicherheitshinweise auf den Reinigungs- mitteln beachten. Kärcher-Reinigungsmittel garantieren ein störungsfreies Arbeiten. Bitte lassen Sie sich beraten oder fordern Sie unseren Ka- talog oder unsere Reinigungsmittel-Infor- mationsblätter an. Bedienung Handspritzpistole öffnen/schließen Gerät starten Arbeitsdruck und Fördermenge einstellen HD 7/15 G HD 8/20 G Düse wechseln Betrieb mit Reinigungsmittel 10 DE– 7 Reinigungsmitteldosierung am Reini- gunsmittel-Saugfilter einstellen (+/-). Reinigungsmittel-Saugschlauch in ei- nen Behälter mit Reinigungsmittel hän- gen. Hochdruckdüse durch Niederdruckdü- se ersetzen. – Schmutz lösen: Reinigungsmittel sparsam aufsprühen und 1...5 Minuten einwirken, aber nicht eintrocknen lassen. – Schmutz entfernen: Gelösten Schmutz mit Hochdruckstrahl abspülen. Reinigungsmittel-Dosierventil auf „0“ stellen. Gerät bei laufendem Motor und geöff- neter Handspritzpistole mindestens 1 Minute klarspülen. Hebel der Hochdruckpistole loslassen. Hinweis: Wenn der Hebel der Handspritz- pistole losgelassen wird, läuft der Motor mit Leerlaufdrehzahl weiter. Bei längeren Unterbrechungen (mehre- re Minuten) Motor abstellen. Handspritzpistole betätigen, bis das Gerät drucklos ist. Handspritzpistole mit Sicherungsraste gegen unbeabsichtigtes Öffnen sichern. Nach dem Betrieb mit salzhaltigem Wasser (Meerwasser) Gerät mindestens 2–3 Minu- ten bei geöffneter Handspritzpistole mit Leitungswasser klarspülen. Handspritzpistole schließen. Motorschalter auf „0/OFF“ drehen. Kraftstoffhahn schließen. Wasserzulauf schließen. Handspritzpistole betätigen, bis das Gerät drucklos ist.

Handspritzpistole mit Sicherungsraste gegen unbeabsichtigtes Öffnen sichern. Wasserzulaufschlauch vom Gerät ab- schrauben. 몇 VORSICHT Verletzungs- und Beschädigungsgefahr! Ge- wicht des Gerätes beim Transport beachten. Hochdruckschlauch aufwickeln und über den Schlauchhalter hängen. Strahlrohr in die Strahlrohrablage stecken. Handspritzpistole am Halter einhängen. Gerät am Schubbügel schieben. Beim Transport in Fahrzeugen Gerät nach den jeweils gültigen Richtlinien gegen Wegrollen, Rutschen und Kip- pen sichern. Zur Verringerung des Platzbedarfs Sterngriffe lösen und Schubbügel nach hinten schwenken. 몇 VORSICHT Verletzungs- und Beschädigungsgefahr! Ge- wicht des Gerätes bei Lagerung beachten. Dieses Gerät darf nur in Innenräumen gela- gert werden. ACHTUNG Beschädigungsgefahr! Gefrierendes Was- ser im Gerät kann Teile des Gerätes zer- stören. Gerät im Winter vorzugsweise in einem be- heizten Raum aufbewahren Bei Aufbewahrung in unbeheizten Räumen folgenende Anweisungen beachten: Wasserzulaufschlauch und Hochdruck- schlauch abschrauben. Gerät max. 1 Minute laufen lassen bis Pumpe und Leitungen leer sind. Wasserfilter abschrauben und entleeren. Hinweis: Handhabungsvorschriften des Frostschutzmittelherstellers beachten. Handelsübliches Frostschutzmittel durch das Gerät pumpen. Dadurch wird auch ein gewisser Korrosi- onsschutz erreicht. Empfohlene Reinigungsmethode Nach Betrieb mit Reinigungsmittel Betrieb unterbrechen Gerät ausschalten Transport Lagerung Frostschutz Wasser ablassen Gerät mit Frostschutzmittel durchspülen 11DE– 8 Mit Ihrem Händler können Sie eine regel- mäßige Sicherheitsinspektion vereinbaren oder einen Wartungsvertrag abschließen. Bitte lassen Sie sich beraten. Hinweis: Im unten stehenden Wartungsplan sind nur die Wartungsarbeiten an der Hoch- druckpumpe angegeben. Zusätzlich müssen die Wartungsarbeiten für den Motor entspre- chend den Angaben in der Betriebsanleitung des Motorenherstellers ausgeführt werden. GEFAHR Verletzungsgefahr durch unbeabsichtigt anlaufendes Gerät. Vor Arbeiten am Gerät Motorschalter auf „0/OFF“ drehen und Zündkerzenstecker abziehen. Verbrennungsgefahr! Heiße Schalldämpfer, Zylinder oder Kühlrippen nicht berühren. Hochdruckschlauch auf Beschädigung überprüfen (Berstgefahr). Beschädig- ten Hochdruckschlauch unverzüglich austauschen. Ölstand kontrollieren. Bei milchigem Öl (Wasser im Öl), sofort Kundendienst aufsuchen. Wasserfilter reinigen. Filter am Reinigungsmittel-Saug- schlauch reinigen. Befestigungselemente zwischen Motor und Rahmen auf Risse prüfen, rissige Befestigungselemente durch den Kun- dendienst ersetzen lassen. Wartung des Gerätes vom Kunden- dienst durchführen lassen. Öl in der Hochdruckpumpe wechseln. Wasserzulauf schließen. Überwurfmutter abschrauben. Filtertasse nach unten abziehen. Filtereinsatz und Filtertasse reinigen. Korrekten Sitz der O-Ringe prüfen. Filtereinsatz in Filtertasse stecken. Filtertasse wieder anbringen. Überwurfmutter aufschrauben und fest- ziehen. Auffangbehälter für ca. 1 Liter Öl bereit- stellen. Ölablassschraube herausdrehen. Öl in Auffangbehälter ablassen. Ölablassschraube eindrehen. Öl langsam einfüllen, damit Luftblasen ent- weichen können. Ölsorte und Füllmenge siehe Techni- sche Daten. GEFAHR Verletzungsgefahr durch unbeabsichtigt anlaufendes Gerät. Vor Arbeiten am Gerät Motorschalter auf „0/OFF“ drehen und Zündkerzenstecker abziehen. Verbrennungsgefahr! Heiße Schalldämpfer, Zylinder oder Kühlrippen nicht berühren. Hinweise in der Betriebsanleitung des Mo- torenherstellers beachten! Pflege und Wartung Wartungsintervalle Täglich Wöchentlich Monatlich Nach 500 Betriebsstunden, mindestens jährlich Wartungsarbeiten Wasserfilter reinigen Ölwechsel Hochdruckpumpe Altöl umweltgerecht entsorgen oder an ei- ner autorisierten Sammelstelle abgeben. HD 7/15 G: HD 8/20 G: Neues Öl lang- sam bis unter- halb des Stut- zens des Ölein- füllbehälters ein- füllen. Neues Öl bis zur Mitte des Ölschauglases einfüllen. Hilfe bei Störungen Motor läuft nicht 12 DE– 9 – Betriebsdrehzahl des Motors zu niedrig Betriebsdrehzahl des Motors prüfen (siehe Technische Daten). – Niederdruckdüse ist montiert. Hochdruckdüse montieren. – Düse verstopft/ausgewaschen Düse reinigen/erneuern. – Wasserfilter verschmutzt Wasserfilter reinigen. – Luft im System

Gerät entlüften (siehe „Inbetriebnahme“). – Wasserzulaufmenge zu gering Wasserzulaufmenge prüfen (siehe Technische Daten). – Zulaufleitungen zur Pumpe undicht oder verstopft Sämtliche Zulaufleitungen zur Pumpe prüfen. – Pumpe undicht Hinweis: Zulässig sind 3 Tropfen/Minute. Bei stärkerer Undichtigkeit Gerät durch Kundendienst prüfen lassen. – Hochdruckdüse ist montiert Niederdruckdüse montieren. – Reinigungsmittel-Saugschlauch mit Fil- ter undicht oder verstopft Reinigungsmittel-Saugschlauch mit Fil- ter prüfen/reinigen. – Rückschlagventil im Anschluss des Reini- gungsmittel-Saugschlauches verklebt Rückschlagventil im Anschluss des Reinigungsmittel-Saugschlauches rei- nigen/erneuern. – Reinigungsmittel-Dosierventil ist ge- schlossen oder undicht/verstopft Reinigungsmittel-Dosierventil öffnen oder prüfen/reinigen. Kann die Störung nicht behoben wer- den, muss das Gerät vom Kundendienst überprüft werden. In jedem Land gelten die von unserer zu- ständigen Vertriebsgesellschaft herausge- gebenen Garantiebedingungen. Etwaige Störungen an Ihrem Zubehör beseitigen wir innerhalb der Garantiefrist kostenlos, so- fern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ih- ren Händler oder die nächste autorisierte Kundendienststelle. Nur Original-Zubehör und Original-Ersatz- teile verwenden, sie bieten die Gewähr für einen sicheren und störungsfreien Betrieb des Gerätes. Informationen über Zubehör und Ersatztei- le finden Sie unter www.kaercher.com. 2.637-002.0 Schlauchtrommel für den Hochdruck- schlauch zur Befestigung am Rohrrahmen. 2.637-008.0 Erweiterung des Rohrrahmens zum Schutz des Gerätes und zur Kranverladung. Gerät baut keinen Druck auf Gerät leckt, Wasser tropft unten aus Gerät Reinigungsmittel wird nicht angesaugt Garantie Zubehör und Ersatzteile Zubehör ABS Schlauchtrommel ABS Rahmen Cage schmal 13DE– 10 Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Kon- zipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU- Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands. Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2019/05/01 Hiermit erklären wir, dass die nachfolgend bezeichnete Maschine aufgrund ihrer Kon- zipierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den ein- schlägigen grundlegenden Sicherheits- und Gesundheitsanforderungen der EU- Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Die Unterzeichnenden handeln im Auftrag und mit Vollmacht des Vorstands. Dokumentationsbevollmächtigter: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone] Winnenden, 2019/05/01 EU-Konformitätserklärung HD 7/15 G Produkt: Hochdruckreiniger Typ: 1.810-xxx Einschlägige EU-Richtlinien 2006/42/EG (+2009/127/EG) 2000/14/EG 2014/30/EU Angewandte harmonisierte Normen EN 60335–1 EN 60335–2–79 EN 55012: 2007 + A1: 2009 Angewandtes Konformitätsbewertungs- verfahren 2000/14/EG: Anhang V Schallleistungspegel dB(A) HD 7/15 G Gemessen: 105 Garantiert: 108 Chairman of the Board of Management Director Regulatory Affairs & Certification HD 8/20 G Produkt: Hochdruckreiniger Typ: 1.810-xxx Einschlägige EU-Richtlinien 2006/42/EG (+2009/127/EG) 2000/14/EG 2014/30/EU Angewandte harmonisierte Normen EN 60335–1 EN 60335–2–79 EN 55012: 2007 + A1: 2009 Angewandtes Konformitätsbewertungs- verfahren 2000/14/EG: Anhang V Schallleistungspegel dB(A) HD 8/20 G Gemessen: 106 Garantiert: 108 Chairman of the Board of Management Director Regulatory Affairs & Certification 14 DE– 11 Technische Daten HD 7/15 G HD 8/20 G Motor Typ -- Honda GX 160 1 Zylinder 4 Takt Honda GX 270 1 Zylinder, 4 Takt Nennleistung bei 3600 1/min kW (PS) 3,6/4,8 6,3/8,4 Betriebsdrehzahl 1/min 3600 3550 Kraftstofftank l 3,1 5,3 Kraftstoff

• geeignet für Kraftstoff E10 -- Benzin, bleifrei Schutzart -- IPX5 Kraftstoffverbrauch bei Vollast l/h 1,4 2,4 Ölmenge - Motor l 0,6 0,9 Ölsorte - Motor Motorenöl 15W40 Best.-Nr. 6.288-050.0 Wasseranschluss Zulauftemperatur (max.) °C 60 Zulaufmenge (min.) l/h (l/min) 750 (12,5) 1000 (16,7) Zulaufdruck (max.) MPa (bar) 1 (10) Zulaufschlauch-Länge (min.) m 7,5 Zulaufschlauch-Durchmesser (min.) Zoll 3/4 Saughöhe aus offenem Behälter m 1 Pumpe Arbeitsdruck MPa (bar) 15 (150) 2...20 (20...200) Fördermenge l/h (l/min) 624 (10,4) 160...750 (2,7...12,5) Düsengröße, Hochdruck -- 038 041 Düsengröße, Niederdruck -- 250 250 Max. Betriebsüberdruck (Sicherheitsventil) MPa (bar) 21 (210) 27 (270) Öffnungstemperatur Thermoventil °C 80 Ölmenge - Pumpe l 0,3 0,35 Ölsorte - Pumpe Motorenöl 15W40 Best.-Nr. 6.288-050.0 Reinigungsmittelansaugung l/h (l/min) 0...45 (0...0,8) Rückstoßkraft der Handspritzpistole (max.) N 30 41 Maße und Gewichte Länge x Breite x Höhe mm 790 x 608 x 1104 Typisches Betriebsgewicht kg 39,5 54,7 Ermittelte Werte gemäß EN 60335-2-79 Geräuschemission Schalldruckpegel L

dB(A) 90 91 Unsicherheit K

dB(A) 3 3 Schallleistungspegel L

<2,5 <2,5 Unsicherheit K m/s
