MANUAL DE USUARIO HD 715 G Kärcher
Antes del primer uso de su aparato, lea este manual original, actúe de acuerdo a sus indicaciones y guárdelo para un uso posterior o para otro propietario posterior.
- ¡Antes de la primera puesta en marcha lea sin falta las instrucciones de uso y las instrucciones de seguridad n.° 5.951-949.0!
- En caso de daños de transporte informe inmediatamente al fabricante.
- Comprobar el contenido del paquete al desembalar.
Índice de contenidos
Protección del medio ambiente ES 1
Niveles de peligro ..... ES 1
Elementos del aparato ..... ES 2
Símbolos en el aparato ..... ES 2
Uso previsto ES 3
Indicaciones de seguridad ... ES 3
Dispositivos de seguridad .... ES 4
Puesta en marcha..... ES 4
Manejo ES 6
Transporte..... ES 8
Almacenamiento ..... ES 8
Cuidados y mantenimiento ... ES 8
Ayuda en caso de avería .... ES 9
Garantía ES 10
Accesorios y piezas de repuestoES 10
Declaración UE de conformidadES 11
Datos técnicos ...... ES 12
Protección del medio ambiente
Los materiales empleados para el embalaje son reciclables y recuperables. No tire el embalaje a la basura doméstica y entreguelo en los puntos oficiales de recogida para su reciclaje o recuperación.
Los aparatos viejos contienen materiales valiosos reciclables que deberían ser entregados para su aprovechamiento posterior. Evite el contacto de baterías, aceites y materias semejantes con el medio ambiente. Por este motivo, entregue los aparatos usados en los puntos de recogida previstos para su reciclaje.
Los equipos eléctricos y electrónicos contienen a menudo componentes que pueden representar un peligro potencial para la salud de las personas y para el medio ambiente en caso de que se manipulen o se eliminen de forma errónea. Estos componentes son necesarios para el correcto funcionamiento del equipo. Los equipos marcados con este símbolo no pueden eliminarse con la basura doméstica.
Por favor, no deje que el aceite para motores, el aceite caliente y la gasolina dañen el medio ambiente. Evite que sustancias nocivas penetren en el suelo y elimine el aceite usado de forma que no dañe el medio ambiente.
Indicaciones sobre ingredientes (REACH)
Encontrará información actual sobre los ingredientes en:
Aviso sobre un riesgo de peligro inmediato que puede provocar lesiones corporales graves o la muerte.
ADVERTENCIA
Aviso sobre una situación propablemente peligrosa que puede provocar lesiones corporales graves o la muerte.
⚠PRECAUCIÓN
Indicación sobre una situación que puede ser peligrosa, que puede acarrear lesiones leves.
CUIDADO
Aviso sobre una situación probablemente peligrosa que puede provocar daños materiales.
Elementos del aparato
HD 7/15 G: Figura 1, véase contraportada HD 8/20 G: Figura 2, véase contraportada
1 Acople roscado para boquilla
2 boquilla
3 Tubo pulverizador EASY!Lock
4 Pistola pulverizadora EASY!Force
5 Muesca de seguridad
6 Palanca de disparo
7 Palanca de seguro
8 Manguera de alta presión EASY!Lock
9 Recipiente de aceite
10 Manómetro *
11 Llave de combustible
12 Mecanismo de inicio manual
13 Tornillo purgador de aceite (motor)
14 Soporte de boquilla para el almacenaje de una boquilla
15 Filtro de agua
16 Manguera de detergente con filtro ajustable (válvula dosificadora)
17 Conexión de agua
18 Tornillo purgador de aceite bomba
19 Conexión de alta presión EASY!Lock
20 Mirilla del nivel de aceite *
21 Regulación de presión/cantidad *
22 Soporte de la lanza dosificadora
23 bomba de alta presión
24 Varilla (motor)
25 Motor
26 Interruptor de protección de motor
27 Depósito de combustible
28 Mango en estrella del estribo de empuje
29 Soporte para los accesorios
30 Portamangueras
31 Estribo de empuje
A Tuerca de racor
B Taza del filtro
C junta tórica
D Cartucho filtrante
* no en HD 7/15 G
Identificación por colores
- Los elementos de control para el proceso de limpieza son amarillos.
- Los elementos de control para el mantenimiento y el servicio son de color gris claro.
Símbolos en el aparato
Los chorros a alta presión pueden ser peligrosos si se usan indebidamente. No dirija el chorro hacia personas, animales o equipamiento eléctrico activo, ni apunte con él al propio aparato.
 | ¡Peligro de quemaduras! Precaución con los módulos eléctricos. | |
 | ¡Peligro de intoxicación! No se deben respirar los gases de escape. | |
 | La gasolina es muy inflamable y explosiva.Antes de repostar, apague y deje enfriar el motor. | |
 | El gas de escape del motor contiene monóxi-do de carbono.No deje en funcionamiento en un lugar cerrado. | |
 | No reposte con el motor en marcha.No fumar mientras se esté repostando.No reposte directamente desde el bidón, utilice un embudo o un recipiente adecuado. | |
De acuerdo con las normativas vigentes, está prohibido utilizar el aparato sin un separador de sistema en la red de agua potable. Se
debe utilizar un separador de sistema apropiado de la empresa KÄRCHER, alternativamente, un separador de sistema que cumpla la norma EN 12729 tipo BA.
El agua que haya pasado por un separador del sistema será catalogada como no potable.
Uso previsto
Limpiadora a alta presión para limpiar: Máquinas, vehículos, edificios, herramientas, fachadas, terrazas, herramientas de jardín, etc.
– la limpieza con chorros a baja presión y detergente (p. ej., limpieza de máquinas, vehículos, edificios, herramientas),
- para limpiar con el chorro a alta presión sin detergente (p. ej. limpieza de fachadas, terrazas, herramientas de jardinería).
- Recomendamos que use la fresadora de suciedad para la suciedad más resistente.
⚠️ PELIGRO
¡Peligro de lesiones! Cuando se utilice en gasolineras u otras zonas de peligro deberán tenerse en cuenta las instrucciones de seguridad.
Las aguas residuales que contengan aceite no deben penetrar en el suelo ni verterse en aguas naturales o en el sistema de canalización. Por ello, el lavado de motores y el lavado de los bajos sólo debe realizarse en lugares adecuados con un separador de aceite.
Requisitos para la calidad del agua: CUIDADO
Sólo se puede utilizar agua limpia como medio de alta presión. La suciedad provoca desgasto prematuro o sedimentos en el aparato.
Si se utiliza agua reciclada, no se pueden superar los siguientes limites.
| Valor pH 6,5...9,5 | |
| Conductividad eléctrica * Co | Conductividad agua fresca +1200 μS/cm |
| sustancias que se pueden depositar ** | < 0,5 mg/l |
| Sustancias que se pueden filtrar *** | < 50 mg/l |
| Hidrocarburos < 20 mg/l | |
| Cloruro < 300 mg/l | |
| Sulfato < 240 mg/l | |
| Calcio < 200 mg/l | |
| Dureza total < 28 °dH | < 50 °TH< 500 ppm(mg CaCO_3 /l) |
| Hierro < 0,5 mg/l | |
| Manganeso < 0,05 mg/l | |
| Cobre < 2 mg/l | |
| Cloro activo < 0,3 mg/l | |
| sin olores desagradables | |
| * Máxito total 2000 μS/cm** Volumen de prueba 1 l, tiempo de sedimentación 30 min*** sin sustancias abrasivas | |
Indicaciones de seguridad
→ Respetar las normativas vigentes nacionales correspondientes para eyectores de líquidos.
→ Respetar las normativas vigentes nacionales correspondientes de prevención de accidentes. Los eyectores de líquidos deben ser examinados regularmente y tiene que guardarse una copia escrita de la revisión.
→ No se debe efectuar ningún tipo de modificación en el aparato/accesorios.
⚠️ PELIGRO
- No use la limpiadora a alta presión si se ha derramado combustible. Lleve el aparato a otro lugar para evitar que se formen chispas.
- No conserve no derrame ni use combustible cerca del fuego o de aparatos como hornos, calderas, calentadores de agua, etc., que tengan una llama o que puedan causar chispas.
- Mantenga al menos una separación de 2 metros entre los objetos y materiales y el amortiguador de sonido.
- No ponga en funcionamiento el motor sin el amortiguador de sonido, e inspeccione este último con regularidad, así como limpiarlo y cambiarlo si se da el caso.
- No use el motor en terreno con árboles, arbustos o hierba, sin que se haya dotado al escape de un parachispas.
– Excepto en trabajos de configuración, no permita que el motor funcione sobre el apoyo de aspiración sin el filtro de aire o sin la cubierta. - No cambie los ajustes en las lengüetas de regulación, las varillas de regulación u otros componentes que pudieran causar un aumento en la cantidad de revoluciones del motor.
- ¡Peligro de quemaduras! No toque el amortiguador de sonido, los cilindros o las costillas de ventilación estando calientes.
- No acerque ni los pies ni las manos a los componentes en movimiento o rotativos.
- ¡Peligro de intoxicación! No use el aparato en espacios cerrados.
- No utilizar ningún combustible inapropiado, puede ser peligroso.
Dispositivos de seguridad
La función de los dispositivos de seguridad es proteger al usuario y está prohibido ponerlos fuera de servicio y modificar o ignorar su funcionamiento.
Válvula de derivación
- Si la pistola pulverizadora manual está cerrada, se abrirá una válvula de derivación y la bomba de alta presión volverá a llevar el agua hacia el lado de aspiración de la bomba. Con esto se evita que se sobrepase la presión de trabajo permitida.
- La válvula de rebose ha sido ajustada y precintada en fábrica. El ajuste lo debe realizar solamente el servicio postventa.
Válvula de seguridad
La válvula de seguridad se abre si se sobrepasa la presión de servicio admisible (consulte los datos técnicos); el agua fluye hacia fuera.
La válvula de seguridad ha sido ajustada y precintada en fábrica. El ajuste lo debe realizar solamente el servicio postventa.
Válvula térmica
La termoválvula protege la bomba de alta presión contra un calentamiento no permitido durante el funcionamiento del circuito con la pistola pulverizadora cerrada.
La termoválvula se abre al sobrepasar la temperatura del agua máxima permitida de 80 °C y deriva el agua caliente hacia afue-ra.
Puesta en marcha
⚠️ PELIGRO
¡Peligro de lesiones! El aparato, los tubos de alimentación, la manguera de alta presión y las conexiones deben estar en perfecto estado. Si no está en perfecto estado, no debe utilizarse.
Montar el estribo de empuje
Figura 3, véase contraportada
→ Atornille las asas de empuje con los tornillos de fijación suministrados.
Montar las ruedas
Figura 4, véase contraportada
→ Colocar una nueva rueda en el eje.
→ Desplazar el aro de apoyo sobre el eje y apretar el tornillo.
Par de apriete 20 Nm.
→ Repetir el proceso con el lateral opuesto.

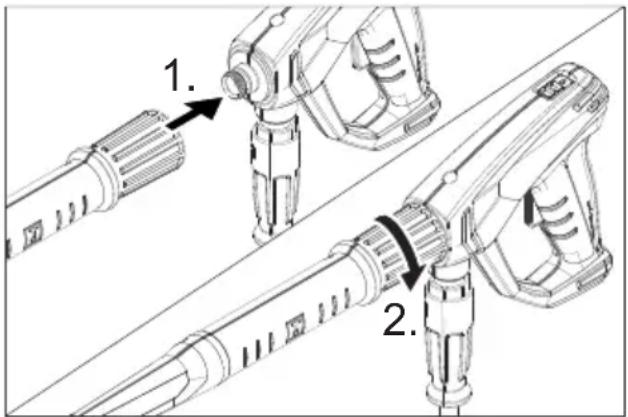

Montar la pistola pulverizadora manual, la lanza dosificadora y la boquilla
Aviso: El sistema EASY!Lock conecta componentes de forma rápida y segura mediante una rosca rápida con tan solo una vuelta.
→ Conectar la boquilla de alta presión sobre el tubo pulverizador.
→ Montar la tuerca de racor y apretarla con la mano (EASY!Lock).
→ Conectar el tubo pulverizador con la pistola pulverizadora y apretar a mano (EASY!Lock).
→ Apretar con la mano la rosca de la lanza dosificadora.
→ Conectar la manguera de alta presión con la pistola pulverizadora y la co-nexión de alta presión del aparato y apretar a mano (EASY!Lock).
Compruebe el nivel de aceite de la bomba de alta presión
HD 7/15 G
→ El fondo del depósito de aceite tiene que estar cubierto de aceite.
No use el equipo si no se observa aceite en el depósito de aceite.
→ Si es necesario rellene con aceite (vea los datos técnicos).
HD 8/20 G
→ Compruebe el nivel de aceite en la mirilla del nivel de aceite.
No use el equipo si el nivel de aceite no alcanza la mitad de la mirilla de aceite.
→ Si es necesario rellene con aceite (vea los datos técnicos).

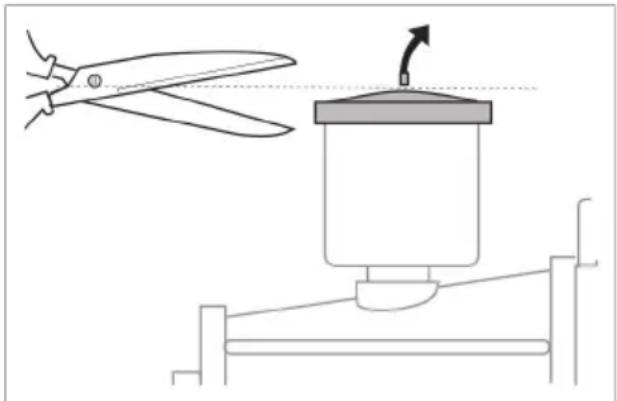

Purgar el aire del recipiente de aceite
→ Antes del primer uso se debe cortar la punta de la tapa del recipiente de aceite de la bomba de agua.
Motor
¡Siga las indicaciones del apartado de "Indicaciones de seguridad!
→ Antes de usar el aparato lea las instrucciones del fabricante del motor, y preste especial atención a las indicaciones de seguridad.
→ Compruebe el nivel de aceite del motor. No use el aparato si el nivel de aceite se encuentra bajo "MIN".
→ Si es necesario rellene con aceite.
→ Rellene el depósito de combustible con gasolina sin plomo.
No use ninguna mezcla de dos ciclos.
Puede utilizarse combustible E10.
Repostar combustible
⚠️ PELIGRO
¡Peligro de incendios y explosiones!
- No reposte el equipo en lugares cerrados o con el motor caliente o en marcha.
- No fumar mientras se esté repostando.
- No repostar cerca de llamas o chispas.
- No vierta el combustibles; utilice un em-budo.
– Limpie el combustible derramado.
- Cierre el bidón y el depósito correctamente después de repostar.
→ Rellene el depósito de combustible con gasolina sin plomo.
No use ninguna mezcla de dos ciclos.
Conexión de agua
Valores de conexión, ver datos técnicos.
→ Conectar la tubería de abastecimiento (largo mín. 7,5m, diámetro mín. 3/4") a la conexión de agua del aparato y a la alimentación de agua (como el grifo).
→ Abra el suministro de agua.
Nota: La tubería de abastecimiento de agua no está incluida en el volumen de suministro.
Aspirar agua del depósito
⚠️ PELIGRO
No aspirar nunca agua de un depósito de agua potable.
No aspirar nunca líquidos que contengan disolventes como diluyente de laca, gasolina o aceite. La neblina pulverizada de los disolventes es altamente inflamable, explosiva y tóxica.
→ Conectar la manguera de aspiración (diámetro mínimo 3/4" con filtro (accesorios) a la toma de agua.
→ Poner la válvula dosificadora en la posición "0".
→ Purgue el aire del aparato antes de su puesta en servicio.
Purgar el aparato
→ Desatornille la atornilladura de boquillas y retire la boquilla.
→ Arranque el motor siguiendo las instrucciones de uso del fabricante del motor.
→ Accione varias veces la palanca de la pistola pulverizadora.
→ Dejar funcionar el aparato hasta que salga el agua sin burbujas de la lanza dosificadora.
→ Desconecte el aparato y vuelva a atornillar la boquilla.
Manejo
⚠️ PELIGRO
Peligro de explosiones
No pulverizar líquidos combustibles.
⚠️ PELIGRO
¡Riesgo de lesiones! Durante el trabajo sujete con firmeza con las dos manos la pistola pulverizadora y el tubo pulverizador.
¡Riesgo de lesiones! Durante el funcionamiento, la palanca de disparo y la palanca de fijación no deben estar bloqueadas.
¡Riesgo de lesiones! Si la palanca de fijación está dañada, llamar al servicio técnico. Peligro de lesiones por chorro de agua de alta presión. Antes de llevar a cabo trabajos en el equipo, empujar el seguro de la pistola pulverizadora hacia delante.
⚠️ PELIGRO
- El equipo genera un elevado nivel sonoro. Peligro de daños en los oídos. Es imprescindible utilizar protección para oídos adecuada cuando se trabaje con el equipo.
- Nunca apunte con el chorro de agua hacia personas, animales, hacia el mismo aparato o componentes eléctricos.
- El usuario deberá llevar ropa protectora apropiada para protegerse de salpica-duras.
- Compruebe siempre que los atornilla- mientos de las mangueras estén bien apretados.
Abrir/cerrar la pistola pulverizadora
→ Abrir la pistola pulverizadora: Accionar la palanca de fijación y la palanca de disparo.
→ Cerrar la pistola de pulverización: Sol- tar la palanca de fijación y la palanca de disparo.
Puesta en marcha del aparato
→ Abra el suministro de agua.
→ Arrancar el motor con la pistola pulverizadora abierta siguiendo el manual de instrucciones del fabricante del motor.
Indicación:
Para facilitar el proceso de arranque se puede quitar el tubo pulverizador o la bo-quilla.
→ Deje funcionar el motor durante 1 minutos.
→ Quitar el seguro de la pistola pulverizadora empujando la palanca de fijación hacia atrás.
→ Abrir la pistola pulverizadora manual.
Ajustar la presión de trabajo y el caudal
HD 7/15 G
En este equipo están configuradas la presión y la cantidad de agua y no se pueden modificar.
HD 8/20 G
→ Ajustar la presión de trabajo y el caudal, para ello girar el regulador de presión/caudal de la unidad de bomba.
Cambiar las boquillas
⚠️ PELIGRO
Desconectar el aparato antes de cambiar la boquilla y accionar la pistola pulverizadora manual hasta que el aparato se quede sin presión.
→ Asegurar la pistola pulverizadora em-pujando la palanca de fijación hacia delante.
→ Desatornille la atornilladura de boquillas y retire la boquilla.
→ Coloque la boquilla nueva.
→ Enrosque la atornilladura de boquillas y apriétela a mano.
Funcionamiento con detergente
ADVERTENCIA
Todos aquellos detergentes inadecuados podrán dañar el aparato y el objeto a limpiar. Utilizar solo detergentes que hayan sido autorizados por Kärcher. Tenga en cuenta la dosis recomendada y las indicaciones que incluyen los detergentes. Utilice los detergentes con moderación para no perjudicar el medio ambiente.
Tener en cuenta las indicaciones de seguridad de los detergentes.
Los detergentes Kärcher aseguran un funcionamiento sin averías. Solicite el asesoramiento oportuno o pida nuestro catálogo o nuestra hoja informativa sobre detergentes.
→ Ajuste la dosificación de detergente en el filtro de aspiración de detergente (+/-).
→ Cuelgue la manguera de detergente en un depósito que contenga una solución de detergente.
→ Sustituya la boquilla de alta presión por la boquilla de baja presión.
Método de limpieza recomendado
- disolución de la suciedad
Rociar con detergente con moderación y dejar actuar 1...5 minutos pero sin dejar secar. - eliminación de la suciedad
Aplicar el chorro de agua a alta presión sobre la suciedad disuelta para eliminarla.
Después del funcionamiento con detergente
→ Poner la válvula dosificadora en la posición "0".
→ Enjuagar el equipo durante 1 minuto como mínimo con el motor en marcha y la pistola pulverizadora abierta.
Interrupción del funcionamiento
→ Suelte la palanca de la pistola pulverizadora manual.
Indicación: Si se suelta la palanca de la pistola pulverizadora de mano, el motor seguirá funcionando en régimen de marcha en vacío.
→ En caso de pausas largas (varios minutos), apagar el motor.
→ Poner en funcionamiento la pistola pulverizadora manual hasta que no quede presión en el aparato.
→ Asegure la pistola pulverizadora manual con el dispositivo de bloqueo de seguridad contra una posible apertura involuntaria.
Desconexión del aparato
Después de haber usado el aparato con agua salada (agua del mar) enjuague con agua corriente la pistola de pulverización manual cuando esté abierta durante 2-3 min aprox.
→ Cierre la pistola pulverizadora manual.
→ Gire el interruptor del motor a "0/OFF".
→ Cerrar el grifo de combustible.
→ Cerrar el abastecimiento de agua.
→ Poner en funcionamiento la pistola pulverizadora manual hasta que no quede presión en el aparato.
→ Asegure la pistola pulverizadora manual con el dispositivo de bloqueo de seguridad contra una posible apertura involuntaria.
→ Desatornille la manguera de abastecimiento de agua del aparato.
Transporte
△PRECAUCIÓN
¡Peligro de lesiones y daños! Respetar el peso del aparato para el transporte.
→ Enrollar la manguera de alta presión y colgar sobre el portamangueras.
→ Conecte el tubo pulverizador en el soporte del tubo pulverizador.
Colgar la pistola pulverizadora manual en el soporte.
→ Desplazar el aparato con el estribo de empuje.
Para transportar el equipo en un vehículo, asegúrelo contra movimientos, deslizamientos y vuelcos conforme a las directivas aplicables correspondientes.
Para disminuir la necesidad de espacio, suelte el mango de estrella y pliegue el asa de empuje hacia a atrás.
Almacenamiento
⚠PRECAUCIÓN
¡Peligro de lesiones y daños! Respetar el peso del aparato en el almacenamiento.
Este aparato sólo se puede almacenar en interiores.
Protección antiheladas
CUIDADO
¡Peligro de daños! El agua congelada puede destruir componentes del aparato.
En invierno mantenga el equipo preferiblemente en un lugar calefactado.
Tenga en cuenta las siguientes instrucciones en caso de almacenarlo en un lugar sin calefacción:
Dejar salir agua
→ Destornillar la manguera de abastecimiento de agua y la manguera a alta presión.
→ Dejar en marcha el aparato durante 1 minuto como máximo hasta que la bomba y los conductos estén vacíos.
→ Desatornille y vacíe el filtro de agua.
Enjuagar el aparato con anticongelante
Nota: Tener en cuenta las instrucciones de uso del fabricante del anticongelante.
→ Bombee anticongelante de los habituales en el mercado en el aparato.
De este modo se conseguirá una protección segura contra la corrosión.
Cuidados y mantenimiento
Acuerde una inspección regular de seguridad con su distribuidor o cierre un contrato de mantenimiento. Solicite el asesoramiento oportuno.
Indicación: En el plan de mantenimiento indicado más abajo, solo aparecen los trabajos de mantenimiento de la bomba de alta presión. Además se deben llevar a cabo los trabajos de mantenimiento del motor de acuerdo con las indicaciones del manual de funcionamiento del fabricante del motor.
⚠️ PELIGRO
Riesgo de lesiones causadas por el arranque involuntario del aparato.
Antes de efectuar cualquier trabajo en el equipo, gire el interruptor del motor a "0/OFF" y extraiga el conector de bujías.
¡Peligro de quemaduras! No toque el amortiguador de sonido, los cilindros o las costillas de ventilación estando calientes.
Intervalos de mantenimiento
diariamente
→ Comprobar si la manguera de alta presión está dañada (riesgo de estallido). Si la manguera de alta presión presenta daños, debe sustituirla inmediatamente..
Todas las semanas
→ Controle el nivel de aceite.
En caso de aceite lechoso (agua en el aceite) informe de inmediato al servicio de atención al cliente.
Mensualmente
→ Limpiar el filtro de agua.
→ Limpie el filtro en la manguera de aspiración de detergente.
→ Compruebe si existen fisuras en los elementos de fijación entre el motor y el bastidor. Solicite la sustitución de los elementos de fijación con fisuras al servicio de postventa.
Después de 500 horas de servicio, al menos cada año
→ Solicitar al servicio técnico que efectúe el mantenimiento del aparato.
→ Cambiar el aceite en la bomba de alta presión.
Trabajos de mantenimiento
Limpiar el filtro de agua
→ Cerrar el abastecimiento de agua.
→ Desatornillar la tuerca de racor.
→ Sacar la taza del filtro empujándola hacia abajo.
→ Limpie el acoplamiento de filtro y la taza del filtro.
→ Compruebe el asiento correcto de los anillos obturadores.
→ Coloque el acoplamiento de filtro en la taza del filtro.
→ Colocar nuevamente la taza del filtro.
→ Enroscar y apretar la tuerca de racor.
Cambio de aceite de la bomba de alta presión
→ Prepare un recipiente colector para aprox. 1 litro de aceite.
→ Desenrosque el tornillo purgador de aceite.
→ Suelte el aceite en el recipiente colector.
Elimine el aceite viejo sin dañar el medio ambiente o entregarlo en un punto de recogida de residuos autorizado.
→ Enrosque el tornillo purgador de aceite.
HD 7/15 G: HD 8/20 G:
→ Introducir aceite nuevo lentamente hasta por debajo del manguito del recipiente de relleno de aceite.
→ Rellene con aceite nuevo hasta la mitad de la mirilla de aceite.
Rellene el aceite lentamente para evitar la formación de burbujas de aire.
Tipo de aceite y cantidad de llenado, ver datos técnicos.
Ayuda en caso de avería
⚠️ PELIGRO
Riesgo de lesiones causadas por el arranque involuntario del aparato.
Antes de efectuar cualquier trabajo en el equipo, gire el interruptor del motor a "0/OFF" y extraiga el conector de bujías.
¡Peligro de quemaduras! No toque el amortiguador de sonido, los cilindros o las costillas de ventilación estando calientes.
El motor no funciona
¡Tenga en cuenta las indicaciones de las instrucciones de uso del fabricante del motor!
El aparato no genera presión
- La cantidad de revoluciones del motor es demasiado baja.
→ Verifique la cantidad de revoluciones del motor (ver datos técnicos). - La boquilla de alta presión está montada.
→ Monte la boquilla de alta presión.
– La boquilla está obstruida o desgastada
→ Limpie la boquilla o cámbiela - Filtro del agua sucio
→ Limpiar el filtro de agua. - Aire en el sistema
→ Purgar el aparato (véase "Puesta en marcha"). - La cantidad de abastecimiento de agua es escasa
→ Verifique la cantidad de abastecimiento de agua (ver datos técnicos). - Los tubos de abastecimiento hacia la bomba presentan fugas o están obstruidos
→ Compruebe todos los tubos de abastecimiento hacia la bomba.
El aparato tiene fugas, el agua gotea del aparato por abajo
– La bomba no es estanca
Nota: Lo permitido es 3 gotas por minuto.
→ En caso de fuga de mayor envergadura deje que el servicio técnico revise el aparato.
El detergente no se aspira
– La boquilla a alta presión está montada
→ Monte la boquilla de baja presión.
- La manguera de aspiración del deter-
gente presenta fugas o está obstruida
→ Compruebe o limpie la manguera de detergente con filtro.
- La válvula de retención en la conexión de la manguera de aspiración del detergente se pega
→ Limpie o cambie la válvula de retención en la conexión de la manguera de aspiración del detergente.
- La válvula dosificadora de detergente está cerrada o presenta fugas o está obstruida
→ Abra o compruebe o limpie la válvula dosificadora de detergente.
Si la avería no se puede solucionar el aparato debe ser revisado por el servicio técnico.
Garantía
En todos los países rigen las condiciones de garantía establecidas por nuestra empresa distribuidora. Las averías del accesorio serán subsanadas gratuitamente dentro del periodo de garantía, siempre que se deban a defectos de material o de fabricación. En un caso de garantía, le rogamos que se dirija con el comprobante de compra al distribuidor donde adquirió el aparato o al servicio al cliente autorizado más próximo a su domicilio.
Accesorios y piezas de repuesto
Utilice solamente accesorios y recambios originales, ya que garantizan un funcionamiento correcto y seguro del equipo.
Puede encontrar información acerca de los accesorios y recambios en www.kaercher.com.
Accesorios
ABS Enrollador de mangueras
2.637-002.0
Enrollador de mangueras para la mangue-ra de alta presión para la fijación en el bastidor de tubos.
ABS Caja de bastidor estrecha
2.637-008.0
Ampliación del bastidor de tubos para la protección del equipo y la carga con la grúa.
Declaración UE de conformidad
HD 7/15 G
Por la presente declaramos que la máquina designada a continuación cumple, tanto en lo que respecta a su diseño y tipo constructivo como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. La presente declaración perderá su validez en caso de que se realicen modificaciones en la máquina sin nuestro consentimiento explícito.
Producto: Limpiadora a alta presión
Modelo: 1.810-xxx
Directivas comunitarias aplicables
Normas armonizadas aplicadas
EN 60335-1
EN 60335-2-79
EN 55012: 2007 + A1: 2009
Procedimiento de evaluación de la conformidad aplicado
2000/14/CE: Anexo V
Nivel de potencia acústica dB(A)
HD 7/15 G
Medido: 105
Garantizado: 108
Los abajo firmantes actúan en nombre y con la autorización de la junta directiva.
Responsable de documentación:
S. Reiser
Alfred Kärcher SE & Co. KG
Por la presente declaramos que la máquina designada a continuación cumple, tanto en lo que respecta a su diseño y tipo constructivo como a la versión puesta a la venta por nosotros, las normas básicas de seguridad y sobre la salud que figuran en las directivas comunitarias correspondientes. La presente declaración perderá su validez en caso de que se realicen modificaciones en la máquina sin nuestro consentimiento explícito.
Producto: Limpiadora a alta presión
Modelo: 1.810-xxx
Directivas comunitarias aplicables
Normas armonizadas aplicadas
EN 60335-1
EN 60335-2-79
EN 55012: 2007 + A1: 2009
Procedimiento de evaluación de la conformidad aplicado
2000/14/CE: Anexo V
Nivel de potencia acústica dB(A)
HD 8/20 G
Medido: 106
Garantizado: 108
Los abajo firmantes actúan en nombre y con la autorización de la junta directiva.
Responsable de documentación:
S. Reiser
Alfred Kärcher SE & Co. KG
| HD 7/15 G HD 8/20 G | |||
| Motor | |||
| Modelo -- Honda | GX 160, 1 cilindro, 4 ciclos | Honda GX 270, 1 cilindro, 4 ciclos | |
| Potencia nominal de 3600 1/min kW (PS) 3,6/4,8 6,3/8 | ,4 | ||
| Cantidad de revoluciones 1/min 3600 3550 | |||
| Depósito de combustible I 3,1 5,3 | |||
| Combustible* El aparato es apto para combustible E10 | -- Gasolina, sin plomo | ||
| Categoria de protección -- IPX5 | |||
| Consumo de combustible a plena carga l/h | 1,4 2,4 | ||
| Cantidad de aceite, motor | I 0,6 0,9 | ||
| Tipo de aceite, motor | Aceite para motor 15W40 | N.° de pedido 6.288-050.0 | |
| Conexión de agua | |||
| Temperatura de entrada (máx.) | °C | 60 | |
| Velocidad de alimentación (mín.) | l/h (l/min) | 750 (12,5) | 1000 (16,7) |
| Presión de entrada (máx.) | MPa (bar) | 1 (10) | |
| Largo de la manguera de alimentación (mín.) | m | 7,5 | |
| Diámetro de la manguera de alimentación (min) | pulgadas | 3/4 | |
| Altura de aspiración desde el depósito abierto | m | 1 | |
| Bomba | |||
| Presión de trabajo | MPa (bar) | 15 (150) | 2...20(20...200) |
| Caudal | l/h (l/min) | 624 (10,4) | 160...750(2,7...12,5) |
| Tamaño de la boquilla, alta presión | -- 038 | 041 | |
| Tamaño de la boquilla, baja presión -- | 250 | 250 | |
| Sobrepresión de servicio máxima (válvula de seguridad) | MPa (bar) | 21 (210) | 27 (270) |
| Temperatura de apertura de la termoválvula | °C | 80 | |
| Cantidad de aceite - bomba | I 0,3 | 0,35 | |
| Tipo de aceite - bomba | Aceite para motor 15W40 | N.° de pedido 6.288-050.0 | |
| Aspiración de detergente | l/h (l/min) | 0...45 (0...0,8) | |
| Fuerza de retroceso de la pistola pulverizadora manual (máx.) | N | 30 | 41 |
| Medidas y pesos | |||
| Longitud x anchura x altura | mm | 790 x 608 x 1104 | |
| Peso de funcionamiento típico | kg | 39,5 | 54,7 |
| Valores calculados conforme a la norma EN 60335-2-79 | |||
| Emisión sonora | |||
| Nivel de presión acústica L_pA | dB(A) | 90 | 91 |
| Inseguridad K_pA | dB(A) | 3 3 | |
| Nivel de potencia acústica L_WA + inseguridad K_WA | dB(A) | 108 | 108 |
| Valor de vibración mano-brazo | m/s2 | <2,5 | <2,5 |
| Inseguridad K | m/s2 | 0,6 0,7 | |
Leia o manual de manual original antes de utilizar o seu apare-
18 Parafuso de descarga de óleo, bomba
Métodos de limpeza recomendados
Normas harmonizadas aplicadas
EN 60335-1
EN 60335-2-79
EN 55012: 2007 + A1: 2009
Normas harmonizadas aplicadas
EN 60335-1
EN 60335-2-79
EN 55012: 2007 + A1: 2009
