| Seadme tüüp | Kõrgsurvepuhasti |
| Mark | Kärcher |
| Mudel | HD 715 G |
| Mootor | Honda GX160, 1 silinder 4-taktiline, 3,6 kW (4,8 hj) 3600 p/min juures |
| Kütus | Pliivaba bensiin (E10 ühilduv), paak 3,1 L |
| Töörõhk | 150 bar (15 MPa) |
| Maksimaalne veevool | 624 L/h (10,4 L/min) |
| Veevarustus | Ühendus 3/4", max rõhk 10 bar, max temperatuur 60 °C |
| Mõõtmed (P x L x K) | 790 x 608 x 1104 mm |
| Töökaal | 39,5 kg |
| Helirõhutase (L_pA) | 90 dB(A) |
| Garanteeritud helivõimsustase | 108 dB(A) |
| Käe-õla vibratsioon | < 2,5 m/s² |
| Kaasasolevad düüsid | Kõrgsurveotsik (038) ja madalsurveotsik (250) EASY!Lock |
| Ohutus | Tühjendusklapp, kaitseklapp, termoklapp, ohutussälk püstolil |
| Tavahooldus | Veefiltri puhastamine, pumba ja mootori õli vahetamine |
| Mootoriõli | 15W40, kogus 0,6 L |
| Pumbaõli | 15W40, kogus 0,3 L |
| Voolikuühendus | EASY!Lock süsteem kõrgsurvevooliku jaoks |
| Transport | Tõukekang, rattad, vooliku ja otsaku hoidik |
| Garantii | Vastavalt riigi tingimustele, pöörduge edasimüüja poole |
Korduma kippuvad küsimused - HD 715 G Kärcher
Kasutajate küsimused teemal HD 715 G Kärcher
0 küsimus selle seadme kohta. Vastake nendele, mida teate, või esitage oma.
Esita uus küsimus selle seadme kohta
Laadige alla juhend oma Kõrgsurvepesur PDF-formaadis tasuta! Leidke oma juhend HD 715 G - Kärcher ja võtke oma elektrooniline seade uuesti kätte. Sellel lehel on avaldatud kõik teie seadme kasutamiseks vajalikud dokumendid. HD 715 G kaubamärgi Kärcher.
KASUTUSJUHEND HD 715 G Kärcher
29 Käsikahvan pidike
30 Letkunpidin
31 Työntökahva
A Hattumutteri
B Suodatinkuppi
C O-rengas
D Suodatinpanos
* ei HD 7/15 G:ssä
Väritunnukset
Enne sesadme esmakordset ka- sutuselevõttu lugege läbi algu-
pärane kasutusjuhend, toimige sellele vastavalt ja hoidke see hilisema kasutamise või uue omaniku tarbeks alles.
– Enne esmakordset kasutuselevõttu lu-gege kindlasti ohutusjuhiseid nr. 5.951-949.0!
- Transpordil tekkinud vigastuste puhul teavitage toote müüjat.
– Kontrollige lahtipakkimisel paki sisu.
Sisukord
Keskkonnakaitse.... ET 1
Ohuastmed ET 1
Seadme elemendid ..... ET 1
Seadmel olevad sümbolid.... ET 2
Sihipärane kasutamine ..... ET 2
Ohutusalased märkused ..... ET 3
Ohutusseadised ..... ET 3
Kasutuselevött ..... ET 4
Käsitsemine ..... ET 5
Transport..... ET 7
Hoiulepanek ET 7
Korrashoid ja tehnohooldus .. ET 7
Abi häirete korral.... ET 8
Garantii ET 9
Lisavarustus ja varuosad .... ET 9
ELi vastavusdeklaratsioon ... ET 10
Tehnilised andmed ..... ET 11
Keskkonnakaitse
Pakendmaterjalid on taaskasutatavad. Palun ärge visake pakendeid majapidamisprahi hulka, vaid suunake need taaskasutusse.
Vanad seadmed sisaldavad taaskasutatavaid materjale, mis tuleks suunata taaskasutusse. Patareid, öli ja muud sarnased ained ei tohi jõuda keskkonda. Seetõttu palume vanad seadmed likvideerida vastavate ko-gumissüsteemide kaudu.
Elektrilistes ja elektroonilistes seadmetes sisaldub tihti komponente, mis võivad va-lesti ümber käies või vale jäätmekäitluse
korral olla ohuks inimeste tervisele ja keskkonnale. Neid komponente on aga seadme nõuetekohaseks tööks hädasti vaja. Selle sümboliga tähistatud seadmeid ei tohi panna olmeprügi hulka.
Palun jälgige,et mootoriöli, kütteöli, diisel ega bensiin ei sattuks loodusse. Palun kaitske pinnast ja kõrvaldage kasutatud öli keskkonnaeeskirju järgides.
Märkusi koostisainete kohta (REACH)
Aktuaalse info koostisainete kohta leiate aadressilt:
Osutab vahetult ähvardavale ohule, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.
△HOIATUS
Osutab võimalikule ohtlikule olukorrale, mis võib põhjustada tõsiseid kehavigastusi või lõppeda surmaga.
⚠ETTEVAATUS
Viide võimalikule ohtlikule olukorrale, mis võib põhjustada kergeid vigastusi.
TÄHELEPANU
Viide võimalikule ohtlikule olukorrale, mis võib põhjustada materiaalset kahju.
Seadme elemendid
HD 7/15 G: Joonis 1, vt ümbris
HD 8/20 G: Joonis 2, vt ümbris
1 Düüsi kruvikinnis
2 düüs
3 Joatoru EASY!Lock
4 Pesupüstol EASY!Force
5 Ohutusfiksaator
6 Päästik
7 Turvahoob
8 Körgsurvevoolik EASY!Lock
9 Ölipaak
10 Manomeeter *
11 Kütusekraan
13 Öli väljalaskekruvi (mootor)
14 Otsaku hoidik düüsi säilitamiseks
15 veefilter
16 Reguleeritava filtriga (doseerimisventiil) puhastusvahendi sissevõtuvoolik
17 Veevõtuühendus
18 Pumbaõli väljalaskekruvi
19 Körgsurveliitmik EASY!Lock
20 Õlivaateklaas *
21 Surve/koguse reguleerimine *
22 Joatoru hoiukoht
23 Körgsurvepump
24 Õlimõõtvarras (mootor)
25 Mootor
26 Mootori lüliti
27 Kütusepaak
28 Tõukesanga tähtnupp
29 Pesupüstoli hoidik
30 Voolikuhoidja
31 Tõukesang
A Kübarmutter
B Filtritass
C O-tihend
D Filtripadrun
* mitte HD 7/15 G korral
Värvitde tähendus
– Puhastusprotsessi juhtelemendid on kollased.
– Hoolduse ja teeninduse juhtelemendid on helehallid.
Seadmel olevad sümbolid
Kõrgsurveline veejuga võib mittesihipärasel kasutamisel ohtlik
olla. Juga ei tohi suunata teistele isikutele, loomadele, töötavatele elektriseadmetele või seadmele endale.
 | Põletusoht! Hoiatus tuliste komponentide eest. |
 | Mürgitusoht! Heitgaase mitte sisse hingata. |
Bensiin on äärmiselt tu- le- ja plahvatusohtlik. Enne tankimist tuleb mootor seisata ja sel jahtuda lasta.
Mootori heitgaas sisal- dab mürgist vingugaasi. Ärge laske töötada sule- tud ruumis.
Ärge tankige, kui mootor töötab. Tankimise käigus on suitsetamine keelatud. Ärge tankige otse kanistrisse, kasutage lehtrit või sobivat mahutit.
Vastavalt kehtivatele eeskirjadele ei tohi seadet kunagi kasutada ilma joogiveevõrgu juurde paigaldatud süsteemieraldajata. Kasutada tuleb firma KÄRCHER sobivat süsteemieraldajat või alternatiivina standardile EN 12729 tüüp BA vastavat süsteemieraldajat. Läbi süsteemieraldaja voolanud vesi ei ole joogikõlbulik.
Sihipärane kasutamine
Kõrgsurvepuhasti järgmiste objektide pu-hastamiseks: masinad, sõidukid, ehitised, tööriistad, fassaadid, terrassid, aiatööriis-tad jne.
– puhastamiseks madalrõhujoaga ja pu-hastusvahendiga (nt masinate, söidukite, ehitiste, tööriistade puhastamseks),
– puhastamiseks körgsurvejoaga ilma puhastusvahendita (nt fassaadide, te-rasside, aiatööriistade puhastamiseks).
– Raskesti eemaldatava mustuse puhul soovitame Teile meie mustuse freesijat lisavarustusena.
⚠️OHT
Vigastusoht! Tanklates või muudes ohuala- des kasutamise korral tuleb järgida vasta- vaid ohutuseeskirju.
Palun vältige mineraalõli sisaldava heitvee sattumist pinnasesse, veekogudesse või kanalisatsiooni. Seetõttu palume viia mootoripesu ja põhjapesu läbi ainult sobivates, õliseparaatoriga varustatud kohtades.
Nõuded vee kvaliteedile:
TÄHELEPANU
Körgsurvevedelikuna tohib kasutada ainult puhast vett. Mustus põhjustab seadme enneaegset kulumist või ladestub seadmesse.
Kui kasutatakse tarbevett, ei tohi üleatada järgmisi piirväärtusi.
| pH-väärtus 6,5...9,5 | |
| elektrijuhtivus * Magevee | elektrijuhtivus +1200 μS/cm |
| mahaarvutatavad ained ** < 0,5 mg/l | |
| filtreeritavad ained *** < 50 mg/l | |
| süsivesikuid < 20 mg/l | |
| kloriid < 300 mg/l | |
| sulfaat < 240 mg/l | |
| Kaltsium < 200 mg/l | |
| üldine karedus < 28 °dH | < 50 °TH< 500 ppm (mg CaCO_3 /l) |
| raud < 0,5 mg/l | |
| mangaan | < 0,05 mg/l |
| vask | < 2 mg/l |
| aktiivsüsi | < 0,3 mg/l |
| löhnatu | |
| * Maksimum kokku 2000 μS/cm** Proovimaht 1 l, ladestumisaeg 30 min*** abrasiivsed ained puuduvad | |
Ohutusalased märkused
→ Järgida tuleb köiki riigis kehtivaid surve-
pesureid puudutavaid seaduslikke ees-
kirju.
→ Järgida tuleb köiki riigis kehtivaid önnetusjuhtumite vältimist puudutavaid seaduslikke eeskirju. Survepesureid tuleb regulaarselt kontrollida ja kontrollimise tulemus fikseerida kirjalikult.
→ Seadme ja selle lisavarustusega ei tohi mingeid muudatusi teha.
⚠️OHT
– Ärge käitage körgsurvepesurit, kui kü- tust on maha läinud, vaid viige seade mönda teise kohta ja vältige sädemete tekkimist.
- Ärge säilitage ega kasutage kütust ning ärge loksutage kütust maha, kui läheduses on lahtine tuli või seadmed, millel on süüteleek või mis võivad tekitada sädemeid (nt ahjud, küttekatlad, veesoo-jendid jne).
- Hoidke kergesti süttivad esemed ja ma- terjalid summutist ohutus kauguses (vä- hemalt 2 m).
– Ärge käitage mootorit ilma summutita. Kontrollige ja puhastage seda regulaarsete ajavahemike tagant ning vahetage vajadusel välja.
– Ärge kasutage mootorit metsa või võsaga kaetud maastikul või rohumaal, kui summutil puudub sädemepüüdur
- Ärge laske mootoril töötada, kui õhufilter on ära võetud ning sissevõtututsi kohal puudub kate. Erandiks on seadistustööd.
– Ärge muutke reguleerimisvedrusid, reguleerimismehhanisme või muid osi, kui sellega võib kaasneda mootori pöörete suurenemine.
– Põletusoht! Ärge puudutage tulist summutit, silindreid ega jahutusribisid.
– Hoidke käed ja jalad liikuvatest või pöörlevatest osadest alati ohutus kau-guses.
- Mürgitusoht! Seadet ei tohi käitada su-
letud ruumides.
– Ärge kasutage sobimatuid kütuseid, sest need võivad olla ohtlikud.
Ohutusseadised
Ohutusseadised on mõeldud kasutaja kaitsmiseks vigastuste eest ning neid ei tohi deaktiveerida ega nende funktsiooni muuta.
Ülevooluventiil
– Kui pesupüstol on suletud, avaneb üle- vooluventiil ja kõrgsurvepump suunab vee tagasi pumba imipoolele. Seeläbi hoitakse ära lubatud töörõhu ületamine.
– Ülevooluventiil on tehasepoolselt sea-distatud ja plommitud. Seadistamisega tegeleb vaid klienditeenindus.
Turvaventiil
Kui ületatakse lubatud töö-ülerõhk (vt tehnilisi andmeid), avaneb turvaventiil; vesi voolab välja.
Turvaventiil on tehasepoolselt seadistatud ja plommitud. Seadistamisega tegeleb vaid klienditeenindus.
Termoventiil
Termoventiil kaitseb körgsurvepumpa lubamatu soojenemise eest ringlusrežiimi ajal, kui kasutatakse suletud käsipihustuspüstolit.
Termoventiil avaneb maksimaalselt lubatud veetemperatuuri 80 °C ületamise korral ja juhib kuuma vee välja.
Kasutuselevõtt
⚠️OHT
Vigastusoht! Seade, toitekaablid, kõrgsur-vevoolik ja ühendused peavad olema lait-matus seisundis. Juhul kui seisund ei ole laitmatu, ei tohi seadet kasutada.
Paigaldage tõukesang
Joonis 3, vt ümbris
→ Lükatav hari kinnitada kõrvalasuvate kinnituskruvidega
Rataste paigaldamine
Joonis 4, vt ümbris
→ Lükake ratas teljele.
→ Lükake seadevõru teljele ja keerake kruvi kinni.
Pingutusmoment 20 Nm.
→ Korrake protsessi teisel küljel.
Paigaldage pesupüstol, joatoru ja otsak
Märkus: EASY!Lock süsteem seob osiseid eri kiiruskeermetega vaid kiirete ja turvaliste pööretega.
→ Kinnitage körgsurveotsak joatorule.
→ Paigaldage umbmutter ja keerake käsitsi kinni (EASY!Lock).
→ Ühendage pesupüstoliga joatoruga ja keerake käsitsi kinni (EASY!Lock).
→ Keerake joatoru keermesühendus käega kinni.
→ Ühendage kõrgsurvevoolik pesupüsto- liga ja seadme kõrgsurveühendusega ja keerake käsitsi kinni (EASY!Lock).
Õlipaagi õlitaseme kontrollimine
HD 7/15 G
→ Õlimahuti põhi peab olema õliga kae-tud.
Seadet ei tohi kasutusse võtta, kuiõlimahutis ei oleõli näha.
→ Lisage vajadusel öli (vaata tehnilised andmed).
HD 8/20 G
→ Kontrollige körgsurvepumba ölitaset vastavast kontrollaknast.
Seadet ei tohi kasutusse võtta, kui õlimahuti on alanenud alapoole õlivaateklaasi keset.
→ Lisage vajadusel öli (vaata tehnilised andmed).

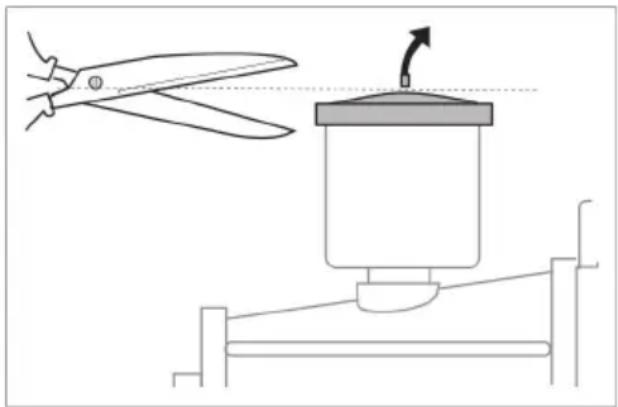

Õlianuma õhutamine
→ Enne esimest kasutamist lõigake ära veepumbal oleva õlipaagi kaane tipp.
Mootor
Järgige lõigus „Ohutusjuhised“ öeldut!
→ Enne kasutuselevõttu lugege läbi mootori tootja kasutusjuhend ja järgige eriti ohutusjuhiseid.
→ Kontrollige mootori ölitaset.
Ärge võtke seadet kasutusele, kui ölitase on langenud allapoole „MIN“-tähist.
→ Lisage vajadusel öli.
→ Täitke kütusepaak pliivaba bensiiniga.
Ärge kasutage 2-takti-segu.
Kasutada tohib kütust E10.
Tankige kütust
⚠️OHT
- Ärge kunagi tankige masinat suletud ruumides ega töötava või kuuma mootoriga.
- Tankimise käigus on suitsetamine keelatud.
- Ärge tankige lahtise tule või sädemete läheduses.
- Kütus ei tohi lekkida - kasutage lehtrit.
– Välja lekkinud kütus pühkige ära. - Tankimise järel tuleb kanister ja paak nõuetekohaselt sulgeda.
→ Täitke kütusepaak pliivaba bensiiniga. Ärge kasutage 2-takti-segu.
Veevõtuühendus
Ühendamiseks vajalikke andmeid vt tehniliste andmete juurest.
→ Ühendage pealevooluvoolik (min pik-kus 7,5 m, min läbimõõt 3/4") seadme veeühenduse ja vee pealevooluga (nt veekraaniga).
→ Vee juurdevool avada.
Märkus: Pealevooluvoolik ei kuulu tarne-komplekti.
Vee imemine mahutitest
⚠️OHT
Ärge kunagi võtke sisse vett joogiveepaagist.
Ärge kunagi võtke sisse lahusteid sisaldavaid vedelikke, nt laki värvilahustid, bensiin või öli. Lahustite pihustamisel tekkiv udu on eriti tuleohtlik, plahvatusohtlik ja mürgine.
→ Ühendage imivoolik (läbimõõt vähemalt 3/4“) filtriga (tarvikud) veeühenduse külge.
→ Keerake puhastusvahendi doseerimis-ventiil asendisse "0".
→ Seade enne kasutamist õhutada.
Seadme õhutamine
→ Kruvige düüsi konnektor maha ja võtke düüs maha.
→ Käivitage mootor vastavalt mootori toot- ja kasutusjuhendile.
→ Vajutage mitu korda käsipihustuspüstoli hooba.
→ Laske seadmel nii kaua töötada, kuni pihustist väljavoolavas vees ei ole enam öhumulle.
→ Lülitage seade välja ja katke düüs kinni.
Käsitsemine
⚠️OHT
Plahvatusoht!
Ärge piserdage põlevaid vedelikke.
⚠️OHT
Vigastusoht! Tööötades hoidke pesupüsto- lit ja joatoru möelma käega.
Vigastusoht! Ärge kiiluge töö käigus püstoli päästikut ega fikseerimishooba kinni.
Vigastusoht! Defektse fikseerimishoova korral pööröduge klienditeenindusse.
Vigastusoht körgsurvejoa töttu. Enne iga tööd seadme juures lükake pesupüstoli küljes asuv fiksaator ette.
⚠️OHT
– Seade tekitab kõrge mürapeegli. Kuulmiskahjustuste oht. Kandke seadmega töötades kindlasti sobivat kuulmiskaitset.
- Kunagi ei tohi suunata veejuga inimestele, loomadele, masinale endale ega elektrilistele komponentidele.
- Kasutaja kaitseks veepritsmete eest tu- leb kanda sobivat kaitseriietust.
– Jälgige alati, et köik ühendusvoolikud oleksid tugevasti kinni keeratud.
Pesupüstoli avamine/ sulgemine
→ Pesupüstoli avamine: Rakendage fik-seerimishoob ja päästik.
→ Pesupüstoli sulgemine: Vabastage fik-seerimishoob ja päästik.
Käivitage masin
→ Vee juurdevool avada.
→ Käivitage mootor mootori tootja käitlusjuhendi kohaselt avatud pesupüstoli korral.
Märkus:
Käivitusprotsessi lihtsustamiseks võib ee-maldada pihustid või otsakud.
→ Laske mootoril 1 minuti soojeneda.
→ Fikseerige pesupüstol, lükake fiksaator taha.
→ Avage pesupüstol.
Töösurve ja veekoguse reguleerimine
HD 7/15 G
Selle seadme jaoks on rõhk ja veekogus püsivalt kindlaks määratud ning neid ei saa muuta.
HD 8/20 G
→ Reguleerige töösuvret ja veekogust, keerates pumbaseadme juures surve/veekoguse reguleerimise lülitit.
Düüsi vahetamine
⚠️OHT
Enne otsaku vahetamist lülitage seade väl- ja ja vajutage pesupüstolile, kuni seade on rõhuvaba.
→ Fikseerige pesupüstol, lükake fiksaator ette.
→ Kruvige düüsi konnektor maha ja võtke düüs maha.
→ Pange uus düüs peale.
→ Düüsi konnektor peale keerata ja käsitsi kinni keerata.
Töötamine puhastusvahendiga
△HOIATUS
Sobimatud puhastusvahendid võivad kahjustada seadet ja puhastatavat objekti. Kasutada vaid puhastusvahendeid, mis on Kärcheri poolt lubatud. Järgige puhastusvahenditega kaasasolevaid doseerimissoovitusi ja -juhi-seid. Keskkonna säästmiseks kasutage puhastusvahendeid säästlikult.
Järgige puhastusvahenditel olevaid ohutusnõudeid.
Kärcheri puhastusvahendid tagavad tõrgeteta töökäigu. Palun tellige meie kataloog või meie puhastusvahendite infolehed või laske end nõustada.
→ Reguleerige puhastusaine imemisfiltril puhastusaine doseerimist (+/-).
→ Puhastusvahendi imemisvoolik asetada puhastusvahendi anumasse.
→ Asendage kõrgsurvedüüs alarõhudüüsiga.
Soovitatav puhastusmeetod
- Mustuse vabastamine:
Pihustage pinnale veidi puhastusvahendit ja laske 1...5 minutit mõjuda, kuid mitte kuivada. - Mustuse eemaldamine:
Lahtileotatud mustus kõrgsurvejoaga maha pesta.
Pärast töötamist puhastusvahendiga
→ Keerake puhastusvahendi doseerimis-ventiil asendisse "0".
→ Loputage seadet käiva mootoriga avatud pesupüstoliga vähemalt 1 minuti vältel.
Töö katkestamine
→ Vabastage pesupüstoli päästik.
Märkus: Kui pesupüstoli hoob vabastatakse, töötab mootor tühikäigul edasi.
→ Pikemate katkestuste korral (mitu minutit) pange mootor seisma.
→ Vajutage pesupüstolit, kuni seade on survevaba.
→ Kindlustage pesupüstol turvafiksaatoriga kogemata avamise vastu.
Seadme väljalülitamine
Pärast soolase veega (mereveega) tööta-mist tuleb seadet vähemalt 2-3 minuti vältel kraaniveega loputada, kusjuures pesupüstol on avatud.
→ Sulgege pesupüstol.
→ Keerake mootorilülti asendisse „0/OFF“.
→ Sulgege kütusekraan.
→ Vee juurdejooksu sulgemine.
→ Vajutage pesupüstolit, kuni seade on survevaba.
→ Kindlustage pesupüstol turvafiksaatoriga kogemata avamise vastu.
→ Kruvige vee juurdevoolu voolik seadme küljest maha.
Transport
⚠ETTEVAATUS
Traumade ja kahjustuste oht! Transportimisel pidage silmas masina kaalu.
→ Körgsurvevoolik kokku kerida ja vooliku hoidikusse riputada,
→ Ühendage pihusti pihustialusega.
Käsipihustuspüstol panna hoidikusse.
→ Liigutage seadet tõukesangast.
→ Sõidukites transportimisel fikseerige seade vastavalt kehtivatele määrustele kohaltveeremise, libisemise ja ümbermineku vastu.
→ Ruumivajaduse vähendamiseks vabastage tähekujuline käepide ja loksutatakse lükatavat harja taha.
Hoiulepanek
⚠ETTEVAATUS
Traumade ja kahjustuste oht! Ladustamisel jälgige seadme kaalu.
Seda seadet tohib ladustada ainult siseruumides.
Jäätumiskaitse
TÄHELEPANU
Kahjustusoht! Seadmes külmuv vesi võib lõhkuda seadme osi.
Eelistage seadet säilitada talvel külma eest köetud ruumis
Kütmata ruumides säilitamisel järgida järgmisi juhiseid:
Vee väljalaskmine
→ Kruvige vee juurdevoolu voolik ja körgsurvevoolik maha.
→ Laske masinal maks. 1 minut töötada, kuni pump ja voolikud on tühjad.
→ Kruvige veefilter maha ja tühjendage.
Loputage seade
jäätumiskaitsevahendiga läbi
Märkus: Pidage silmas jäätumiskaitsevahendi tootja käsitsemiseeskirju.
→ Pumbake seadmest läbi kaubanduses saadaolevat jäätumiskaitsevahendit.
Seeläbi saavutatakse ka möningane korrosioonikaitse.
Korrashoid ja tehnohooldus
Seadme müüjaga võib kokku leppida regulaarse ohutusinspektsiooni või sõlmida hoolduslepingu. Palun laske end nõustada.
Märkus: Allolevas hooldusplaanis on ära toodud ainult körgsurvepumba hooldustööd. Lisaks tuleb teostada mootori hool-dustööd vastavalt mootori tootja kasutusju-hendis toodud andmetele.
⚠️OHT
Kogemata tööle hakanud seadmest lähtuv vigastusoht.
Enne töid masina juures keerake mootorilüliti asendisse „0/OFF“ ja tömmake süüteküunlapistik välja.
→ Kontrollige kõrgsurvevoolikut vigastuste osas (lõhkemisoht). Kahjustatud kõrgsurvevoolik kohe välja vahetada.
Kord nädalas
→ Kontrollige ölitaset.
Kui õli on piimjas (õlis on vett), pöörduge koheselt klienditeenindusse.
Kord kuus
→ Kontrollige veefiltrit ja puhastage seda.
→ Puhastage filtrit puhastusvahendi imemisvoolikuga.
→ Tuleb kontrollida, ega mootori ja raami vahelistel kinnituselementidel ei ole pragusid, pragunenud kinnituselemen-did tuleb lasta klienditeenindusel asen-dada.
Iga 500 töötunni järel, vähemalt kord aastas
→ Laske hooldus teha klienditeeninduses.
→ Vahetage körgsurvepumba öli.
Hooldustööd
Veefiltri puhastamine
→ Vee juurdejooksu sulgemine.
→ Keerake umbmutter maha.
→ Filtritass tuleb alla tömmata.
→ Puhastage filtriüksus ja filtritass.
→ Kontrollige, kas kommitihendid on õiges asendis peal.
→ Filtrirüksus asetada filtritassi.
→ Pange filtritass uuesti tagasi.
→ Kruvige kohale kattemutter ja pingutage.
Kõrgsurvepumba õlivahetus
→ Pange valmis anum ca. 1 l öli kogumi-seks.
→ Keerake öli väljalaskekruvi välja.
→ Laske öli kogumismahutisse.
Utiliseerige vana öli vastavalt keskkonna-nõuetele või andke volitatud kogumispunkti.
→ Keerake öli väljalaskekruvi sisse.
HD 7/15 G: HD 8/20 G:
→ Valage uus öli kuni ölivaateklaasi keskkohani sisse.
Valada öli aeglaselt sisse, et öhumullid saaks välja pääseda.
Ölisortide ja täitekoguse kohta vt „Tehnilised andmed“,
Abi häirete korral
⚠️OHT
Kogemata tööle hakanud seadmest lähtuv vigastusoht.
Enne töid masina juures keerake mootorilüliti asendisse „0/OFF“ ja tömmake süüteküunlapistik välja.
Järgige mootori tootja kasutusjuhendis ole- vaid juhiseid!
Seadmes puudub surve
– Mootori töö pöörete arv liiga madal
→ Kontrollida mootori töö pöörete arvu (vaata tehnilised andmed).
– Madalsurveotsak on paigaldatud.
→ Körgsurvedüüsi monteerimine.
– Düüs on ummistunud/läbi pestud
→ Puhastage/uuendage düüs.
- Veefilter must
→ Kontrollige veefiltrit ja puhastage seda.
- Öhk süsteemis
→ Seadme õhutamine (vt lõigust "Kasutuselevõtt").
– Vee juurdevool liiga väike
→ Kontrollida veejuurdejooksu kogust (vaata tehnilised andmed).
– Pumba juurdevoolutvoolikud lekivad või ummistunud
→ Kontrollige köiki pumba toitevoolikuid.
Seade lekib, seadme alt tilgub vett
- Pump ebatihe
Märkus: Lubatud on 3 tilka minutis.
→ Kui leke on suurem, tuleb lasta klienditeenindusel seadet kontrollida.
Puhastusainet ei võeta sisse
– Körgsurveotsak on paigaldatud
→ Monteerida madalrõhkdüüs
– Puhastusvahendi imivoolik filtriga lekib või ummistunud
→ Kontrollige/puhastage filtriga puhastus-vahendi voolikut.
- Tagasilöögiventiil puhastusvahendi imi-
vooliku ühenduskohas on kinni kleepu-
nud
→ Puhastada/uuendada puhastusvahendi imemisvooliku ühenduse tagasilöögiventiili.
– Puhastusvahendi doseerimisventiil on suletud või lekib või on ummistunud
→ Avage või kontrollige/puhastage puhas-tusaine doseerimisventiili.
Kui riket ei ole võimalik kõrvaldada, tu- leb lasta klienditeenindusel seadet kont- rollidaa.
Garantii
lgas riigis kehtivad meie volitatud müügiesindaja antud garantiitingimused. Tarvikutel esinevad rikked kõrvaldame garantiiajal tasuta, kui põhjuseks on materjali- või valmistusviga. Garantiijuhtumi korral palume pöörduda müüja või lähima volitatud klienditeenistuse poole, esitades ostu tõen-dava dokumendi.
Kasutage ainult originaaltarvikuid ja originaalvaruosi, mis tagavad seadme ohutu ja tõrgeteta käituse.
Tarvikute ja varuosade kohta leiate teavet aadressilt www.kaercher.com.
Tarvikud
ABS voolikutrummel
2.637-002.0
voolikutrummel kõrgsurvevoolikule toruraa- mile kinnitamiseks.
ABS raamkäru (kitsas)
2.637-008.0
Toruraami laiendus seadme kaitseks ja kraanaga laadimiseks.
ELi vastavusdeklaratsioon
HD 7/15 G
Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt-sioonilt EL direktiivide asjakohastele põhi-listele ohutus- ja tervisekaitsenõetele.
Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käesolev deklaratsioon kehtivuse.
Asjakohased EL direktiivid:
2006/42/EU (+2009/127/EU)
2000/14/EÜ
2014/30/EL
Kohaldatud ühtlustatud standardid:
EN 60335-1
EN 60335-2-79
EN 55012: 2007 + A1: 2009
Järgitud vastavushindamise protseduur:
2000/14/EÜ: Lisa V
Helivõimsuse tase dB(A)
HD 7/15 G
Mõõdetud: 105
Garanteeri- 108
tud:
Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.
H. Jenner
Dokumentatsiooni eest vastutav isik:
S. Reiser
Alfred Kärcher SE & Co. KG
Käesolevaga kinnitame, et allpool kirjeldatud seade vastab meie poolt turule toodud mudelina oma kontseptsioonilt ja konstrukt-sioonilt EL direktiivide asjakohastele põhi-listele ohutus- ja tervisekaitsenõetele.
Meiega kooskõlastamata muudatuste tegemise korral seadme juures kaotab käesolev deklaratsioon kehtivuse.
Asjakohased EL direktiivid:
2006/42/EU (+2009/127/EU)
2000/14/EÜ
2014/30/EL
Kohaldatud ühtlustatud standardid:
EN 60335-1
EN 60335-2-79
EN 55012: 2007 + A1: 2009
Järgitud vastavushindamise protseduur:
2000/14/EÜ: Lisa V
Helivõimsuse tase dB(A)
HD 8/20 G
Mõõdetud: 106
Garanteeri- 108
tud:
Allakirjutanud tegutsevad juhatuse ülesandel ja volitusega.
H. Jenner
Dokumentatsiooni eest vastutav isik:
S. Reiser
Alfred Kärcher SE & Co. KG
| HD 7/15 G HD 8/20 G | |||
| Mootor | |||
| Tüüp -- Honda | GX 160,1 silinder,4 takti | HondaGX 270,1 silinder,4 takti | |
| Nominaalvõimsus 3600 1/min juures kW (PS) 3,6/4,8 6,3/8,4 | |||
| Töö pöörete arv 1/min 3600 3550 | |||
| Kütusepaak I 3,1 5,3 | |||
| Kütus* Seade sobib kütusele E10 | -- Bensiin, pliivaba | ||
| Kaitse liik -- IPX5 | |||
| Kütusekulu täiskoorma puhul l/h 1,4 2,4 | |||
| Ölikogus - mootor | I 0,6 0,9 | ||
| Ölisort - mootor | Mootoriõli15W40 | Tellimisnr. 6.288-050.0 | |
| Veevõtuühendus | |||
| Juurdevoolava vee temperatuur (max) | °C | 60 | |
| Juurdevoolu hulk (min) | l/h (l/min) | 750 (12,5) | 1000 (16,7) |
| Juurdevoolurõhk (max) | MPa (bar) | 1 (10) | |
| Pealevooluvooliku pikkus (min) | m | 7,5 | |
| Pealevooluvooliku läbimõõt (min.) | Toll | 3/4 | |
| Imemiskõrgus avatud anumast | m | 1 | |
| Pump | |||
| Töörõhk | MPa (bar) | 15 (150) | 2...20(20...200) |
| Juurdevoolu kogus | l/h (l/min) | 624 (10,4) | 160...750(2,7...12,5) |
| Düüsi suurus, kõrgsurve | -- | 038 | 041 |
| Düüsi suurus, madalsurve | -- | 250 | 250 |
| Maksimaalne tööülerõhk (ohutusventiil) | MPa (bar) | 21 (210) | 27 (270) |
| Avanemistemperatuur termoventiil | °C | 80 | |
| Ölikogus - pump | I 0,3 | 0,35 | |
| Öli sort - pump | Mootoriõli15W40 | Tellimisnr. 6.288-050.0 | |
| Puhastusvahendi sisse imemine | l/h (l/min) | 0...45 (0...0,8) | |
| Pesupüstoli tagasilöögi jõud (maks.) | N | 30 | 41 |
| Mõõtmed ja kaalud | |||
| pikkus x laius x kõrgus | mm | 790 x 608 x 1104 | |
| Tüüpiline töömass | kg | 39,5 | 54,7 |
| Tuvastatud väärtused vastavalt standardile EN 60335-2-79 | |||
| Müraemissioon | |||
| Helirõhu tase LpA | dB(A) | 90 | 91 |
| Ebakindlus KpA | dB(A) | 3 | 3 |
| Müratase LWA + ebakindlus KWA | dB(A) | 108 | 108 |
| Käte/käsivarte vibratsiooniväärtus | m/s2 | <2,5 | <2,5 |
| Ebakindlus K | m/s2 | 0,6 0,7 | |
