HD 715 G - Spălător cu presiune Kärcher - Manual de utilizare gratuit

Tipul aparatului	Spălător de înaltă presiune
Marcă	Kärcher
Model	HD 715 G
Motor	Honda GX160, 1 cilindru 4 timpi, 3,6 kW (4,8 CP) la 3600 rpm
Combustibil	Benzină fără plumb (compatibil E10), rezervor 3,1 L
Presiunea de serviciu	150 bar (15 MPa)
Debit maxim de apă	624 L/h (10,4 L/min)
Alimentare cu apă	Racord 3/4", presiune maximă 10 bar, temperatură maximă 60 °C
Dimensiuni (L x l x h)	790 x 608 x 1104 mm
Greutate de funcționare	39,5 kg
Nivel de presiune acustică (L_pA)	90 dB(A)
Nivel de putere acustică garantat	108 dB(A)
Vibrații mână-braț	< 2,5 m/s²
Duze furnizate	Duza de înaltă presiune (038) și duza de joasă presiune (250) EASY!Lock
Siguranță	Supapă de descărcare, supapă de siguranță, supapă termică, dispozitiv de siguranță pe pistol
Întreținere curentă	Curățare filtru apă, golire ulei pompă și motor
Ulei motor	15W40, cantitate 0,6 L
Ulei pompă	15W40, cantitate 0,3 L
Conexiune flexibilă	Sistem EASY!Lock pentru furtun de înaltă presiune
Transport	Ghidon de împingere, roți, suport pentru furtun și lance
Garanție	Conform condițiilor din țară, adresați-vă vânzătorului

Întrebări frecvente - HD 715 G Kärcher

Ce combustibil să folosiți pentru Kärcher HD 715 G ?

Folosiți benzină fără plumb (compatibilă cu E10). Nu utilizați amestec 2 timpi. Rezervorul are o capacitate de 3,1 L.

Cum porniți motorul ?

Deschideți alimentarea cu apă, deschideți pistolul, apoi porniți motorul conform manualului producătorului (pornire manuală). Lăsați să se încălzească 1 minut înainte de utilizare.

Ce accesorii sunt furnizate cu aparatul ?

Aparatul este livrat cu un pistol EASY!Force, o lance EASY!Lock, o duză de înaltă presiune (038) și o duză de joasă presiune (250), un furtun de înaltă presiune EASY!Lock, un filtru de apă și un furtun de aspirare detergent.

Cum reglați presiunea pe HD 715 G ?

Pe modelul HD 715 G, presiunea și debitul sunt fixe (150 bar, 624 L/h). Nicio reglare nu este posibilă. Modelul HD 8/20 G are un regulator de presiune/debit.

Se poate utiliza un detergent cu acest spălător ?

Da, utilizați detergenți Kärcher. Montați duza de joasă presiune, introduceți furtunul în detergent și reglați dozajul pe filtrul de aspirare. După utilizare, clătiți cu apă curată.

Ce faceți în caz de scurgere de apă sub aparat ?

O scurgere de 3 picături pe minut este normală. Dacă scurgerea este mai mare, verificați aparatul la service.

Cum pregătiți aparatul pentru iarnă ?

Goliți complet apa pornind aparatul aproximativ 1 minut fără alimentare cu apă. Deșurubați și goliți filtrul de apă. Utilizați eventual un antigel adecvat.

Ce ulei de motor și pompă să utilizați ?

Pentru motor: ulei 15W40, cantitate 0,6 L. Pentru pompă: ulei 15W40, cantitate 0,3 L. Verificați nivelul regulat și schimbați după 500 de ore de funcționare.

Cum curățați filtrul de apă ?

Întrerupeți alimentarea cu apă, deșurubați piulița, scoateți cupa filtrului, curățați cartușul filtrant și cupa, verificați inelele O-ring, apoi reasamblați.

Care sunt dispozitivele de siguranță importante ?

Aparatul dispune de o supapă de descărcare (trimite apa în interior când pistolul este închis), o supapă de siguranță (se deschide dacă presiunea este prea mare) și o supapă termică (previne supraîncălzirea). Nu dezactivați niciodată aceste dispozitive.

MANUAL DE UTILIZARE HD 715 G Kärcher

Înainte de prima utilizare a aparatului dvs. citiți acest instrucțiunil original, respectați instrucțiunile cuprin-se în acesta și păstrați-l pentru întrebuințarea ulterioară sau pentru următorii pose-sori.

– Înainte de prima utilizare citiți neapărat măsurile de siguranță nr. 5.951-949.0!
- În cazul în care aparatul a fost deteriorat în timpul transportului, informați imediat comerciantul.
- Verificați conținutul ambalajului la des- pachetare.

Cuprins

Protectția mediului înconjurător RO 1

Trepte de pericol ..... RO 1

Elementele aparatului ..... RO 2

Simboluri pe aparat.... RO 2

Utilizarea corectă ..... RO 3

Măsuri de siguranță ..... RO 3

Dispositive de siguranță ..... RO 4

Punerea în funcțiune.... RO 4

Utilizarea ..... RO 6

Transport.... RO 8

Depozitarea.... RO 8

Îngrijirea și întreținerea ..... RO 8

Remedierea defectiunilor .... RO 9

Garantie ...... RO 10

Accesorii și piese de schimb. . RO 10

Declaratie UE de conformitate RO 11

Date tehnice ..... RO 12

Protectția mediului înconjurător

Materialele de ambalare sunt reciclabile. Ambalajele nu trebuie aruncate în gunoiul menajer, ci trebuie duse la un centru de colectare și revalorificare a deșeurilor.

Aparatele vechi conțin materiale reciclabile valoroase, care pot fi supuse unui proces de revalorificare. Bateriile, uleiul și substanțele asemănătoare nu trebuie să ajungă în mediul înconjurător. Din acest motiv, vă rugăm să apelați la centrele de colectare abilitate pentru eliminarea aparatelor vechi.

Aparatele electrice și electronice conțin adesea componente care pot reprezenta un potențial pericol pentru sănătatea persoanelor, în cazul manevrării sau eliminării incorecte. Însă, aceste componente sunt necesare pentru funcționarea corespunzătoare a aparatului. Aparatele marcate cu acest simbol nu trebuie aruncate în gunoiul menajer.

Uleiul de motor, păcura, motorina și benzi-na nu trebuie să ajungă în mediul înconju-rător. Protejați solul și eliminați uleiurile fol-losite într-un mod ecologic.

Observații referitoare la materialele con- ținute (REACH)

Informații actuale referitoare la materialele conținute puteți găsi la adresa:

Indicatie referitoare la un pericol iminent, care duce la vătămări corporale grave sau moarte.

⚠AVERTIZARE

Indicatie referitoare la o posibilă situație periculoasă, care ar putea duce la vătămări corporale grave sau moarte.

⚠PRECAUTIE

Indică o posibilă situație periculoasă, care ar putea duce la vătămări corporale ușoare.

ATENTIE

Indicatie referitoare la o posibilă situație periculoasă, care ar putea duce la pagube materiale.

Elementele aparatului

HD 7/15 G: Figura 1, vezi coperta

HD 8/20 G: Figura 2, vezi coperta

1 Şuruburile de fixare ale duzei

2 Duză

3 Lance EASY!Lock

4 Pistol manual de stropit EASY!Force

5 Buton de siguranță

6 Manetă

7 Manetă de siguranță

8 Furtun de înaltă presiune EASY!Lock

9 Rezervor de ulei

10 Manometru *

11 Robinet combustibil

12 Dispozitiv de pornire manuală

13 Šurub de evacuare a uleiului (motor)

14 Suport duză pentru depozitarea unei duze

15 Filtrul de apă

16 Furtun de aspiratie pentru produs de curățare, cu filtru interschimbabil (ventil reglabil)

17 Racordul de apă

18 Šurub de evacuare a uleiului de la pom- pă

19 Racord de înaltă presiune EASY!Lock

20 Vizor ulei *

21 Reglaj pentru presiune/debit

22 Suport pentru lance

23 pompă de înaltă presiune

26 Comutatorul motorului

27 Rezervor de carburant

28 Mâner stea pentru maneta de deplasare

29 Suport pentru pistolul manual de stropit

30 Suport pentru furtun

31 Bară de manevrare

A Piuliță olandeză

B Recipient filtru

C Inel O

D Cartuş de filtru

* nu în cazul HD 7/15 G

Cod de culori

- Elementele de comandă pentru procesul de curățare sunt de culoare galbenă.

- Elementele de comandă pentru întreținere și service sunt de culoare gri deschis.

Simboluri pe aparat

Jeturile sub presiune pot fi periculoase în cazul utilizării necon-

forme. Jetul nu trebuie îndreptat spre persoane, animale, echipamente electrice active sau asupra aparatului însuși.

	Pericol de arsuri! Atenție la pie-sele fierbinti.
	Pericol de otrăvire! Nu inspirați gazele de eșapament.
		Benzina este extrem de inflamabilă și poate cau-za explozii.Înainte de a alimenta cu combustibil, opriți moto-rul și lăsați-l să se ră-cească.
		Gazele de eșapament ale motorului conțin mo-noxid de carbon toxic.Nu lăsați motorul să funcționeze în spații în-chise.
		Nu alimentați cu com-bustibil atunci când mo-torul funcționează.Nu fumați în timpul ali-mentării.Nu alimentați cu com-bustibil direct din canis-tră, utilizați o pâlnie sau un recipient corespun-zător.

Conform normelor în vigoare, aparatul nu trebuie exploatat niciodată fără un separator de sistem la rețeaua de apă potabilă. Se va utiliza un separator de sistem adecvat, ma KÄRCHER, sau un separator d'alternativ, conform EN 12729 tip B Apa, care curge printr-un separato tem este clasificată ca fiind nepota

Utilizarea corectă

Aparat de curățat sub presiune pentru curățarea: mașinilor industriale, autovehiculelor, construcțiilor, uneltelor, fațadelor, teraselor, utilajelor de grădinărit, etc.

– curățarea cu jetul de presiune joasă și soluție de curățat (ex. curățarea mașiniilor industriale, a autovehiculelor, a clă-dirilor, a sculelor);
– curățarea cu jet de presiune înaltă fără soluție de curățat (ex. curățarea fațade- lor, teraselor, uneltelor de grădină).
– Pentru murdărie persistentă recomandăm folosirea frezelor de mizerie care sunt disponibile ca accesorii opționale.

⚠PERICOL

Pericol de accidentare! În cazul folosirii aparatului în benzinării sau în alte zone periculoase se vor respecta măsurile de siguranță necesare.

Nu permiteți ca apele reziduale care conțin uleiuri minerale să ajungă în sol, în ape sau în canalizare. Din acest motiv, spăla-rea motorului și a șasiului se va face doar în locuri adecvate, prevăzute cu instalații de separare a uleiului.

Cerințe referitoare la calitatea apei:

ATENTIE

Ca mediu sub presiune se poate utiliza numai apă curată. Impuritățile din apă pot cauza uzura premaură a aparatului și depuneri.

Dacă utilizati apă reciclată, nu trebuie să fie depășite următoarele valori limită.

Valoare pH 6,5...9,5
Conductivitate electrică * Conductanțăapă proaspătă+1200 μS/cm

Materiale decantabile ** < 0,5 mg/l
Materiale filtrabile *** < 50 mg/l
Hidrocarburi < 20 mg/l
Clorură < 300 mg/l
Sulfat < 240 mg/l
Calciu < 200 mg/l
Duritate totală < 28 °dH	< 50 °TH< 500 ppm(mg CaCO_3 /l)
Fier < 0,5 mg/l
Mangan < 0,05 mg/l
Cupru	< 2 mg/l
Clor activ	< 0,3 mg/l
să nu aibă miros neplăcut
* În total maxim 2000 μS/cm** Volum de probă 1 l, timp de depunere 30 min*** nu există materiale abrazive

Măsuri de siguranță

→ Respectați prevederile legale naționale, privind dispozitivele cu jet de lichid.
→ Respectați prevederile legale naționale, privind prevenirea accidentelor. Dispozitivele cu jet de lichid trebuie verificate în mod regulat și rezultatul verificării trebuie consemnat în scris.
→ Nu efectuați modificări la aparat/accesorii.

⚠PERICOL

• Nu folosiți aparatul de curățat sub presiune dacă s-a vărsat carburant; duceți aparatul în alt loc și evitați formarea de scântei.
• Nu păstrați, nu vărsați și nu folosiți carburanții în apropierea unor surse de foc deschis sau a unor aparate precum cuptoare, cazane de încălzire, încălzi-toare de apă, care au flacără sau care pot genera scântei.

• Tineți departe de amortizoare obiectele și materialele inflamabile (la o distanță de cel puțin 2 m).

• Nu folositi motorul fără amortizor și verificați-l periodic, curățați-l și dacă este nevoie, înlocuiti-l.

• Nu folosiți motorul în zone de pădure, respectiv zone cu arbuști sau cu iarbă, fără ca țeava de eșapament să fie prevăzută cu un dispozitiv împotriva scân-teilor.
• Nu lăsați motorul să funcționeze cu filtrul de aer demontat sau fără capacul ștuțului de aspirare, decât atunci când efectuați lucrări de reglare.
• Nu modificati arcurile de reglare, tijele regulatoarelor sau alte piese care pot duce la creșterea turației motorului.
• Pericol de arsuri! Nu atingeti amortizoarele, cilindrii sau nervurile de răcire fierbinti.
• Nu apropiati mâinile sau picioarele de părțile aflate în mișcare.
• Pericol de otrăvire! Nu este permisă utilizarea aparatului în spații închise.
  – Nu utilizati combustibili neadecvati, aceștia pot fi periculoase.

Dispositive de siguranță

Dispozitivele de siguranță au rolul de a proteja utilizatorul și nu trebuie scoase din funcțiune sau evitate în timpul funcționării.

Supapa de preaplin

– Dacă pistolul de stropit manual este în-chis, supapa de preaplin se deschide și pompa sub presiune împinge apa îna-poi spre partea de aspirare a pompei. În acest mod se previne depășirea presiunii de lucru admise.
– Supapa de preaplin este reglată și sigilată din fabrică. Reglarea acesteia se face doar la service.

Supapa de siguranță

Supapa de siguranță se deschide când se depășește presiunea de lucru admisă (a se vedea datele tehnice); apa se scurge afară. Supapa de siguranță este reglată și sigilată din fabrică. Reglarea acesteia se face doar la service.

Termoventil

Termoventilul protejează pompa de înaltă presiune împotriva supraîncălzirii în cazul funcționării în circuit și în cazul în care pistolul manual de stropit este închis.

Termoventilul se deschide la depășirea temperaturii maxime admise a apei de 80 °C și golește apa caldă.

Punerea în funcțiune

⚠PERICOL

Pericol de accidentare! Aparatul, conductele de alimentare, furtunul de înaltă presiune și racordurile trebuie să fie în stare impecabilă. Aparatul nu trebuie utilizat dacă nu se află într-o stare ireproșabilă.

Montarea mânerului de deplasare

Figura 3, vezi coperta

→ Însurubați maneta de deplasare cu şuruburile de fixare, incluse în pachetul de livrare.

Montarea rotilor

Figura 4, vezi coperta

→ Împingeti roata pe axă.
→ Împingeți inelul de reglare pe axă și strângeți șurubul. Cuplu de strângere 20 Nm.
→ Repetați procedeul pe cealaltă parte.

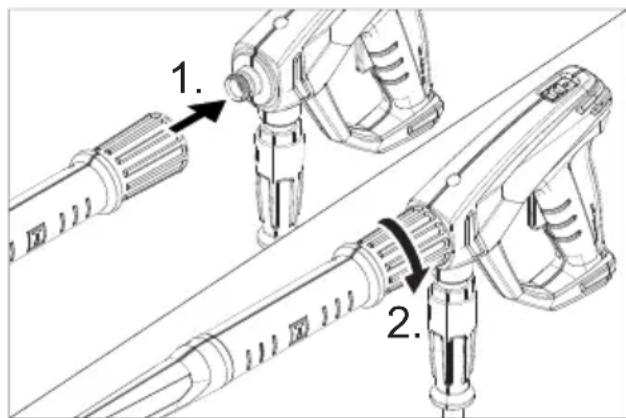

Montarea pistolului manual de stropit, lancei, duzei

Indicație: Sistemul EASY!Lock conectea- ză componentele printr-un filet rapid cu o singură rotație, în mod rapid și sigur.

→ Introduceți duza de înaltă presiune pe lance.
→ Montați piulița olandeză și strângeți-o manual (EASY!Lock).
→ Conectați lancea de pistolul manual de stropit și strângeți-l cu mâna (EASY!Lock).
Strângeti îmbinarea înşurubată a lancei.
→ Conectați furtunul de înaltă presiune cu pistolul manual de stropit și racordul de înaltă presiune al aparatului și strân-geți-le cu mâna (EASY!Lock).

Controlarea nivelului de ulei din pompa de înaltă presiune

HD 7/15 G

→ Fundul rezervorului de ulei trebuie să fie acoperit cu ulei.

Nu folosiți aparatul dacă nu se observă ulei în rezervorul de ulei.

→ Dacă este nevoie, adăugați ulei (consultați datele tehnice).

HD 8/20 G

→ Controlați nivelul de ulei din pompa de înaltă presiune cu ajutorul vizorului.

Nu folosiți aparatul dacă nivelul de ulei a scăzut sub punctul din mijloc al vizorului de ulei.

→ Dacă este nevoie, adăugați ulei (consultați datele tehnice).

Dezaerarea rezervorului de ulei

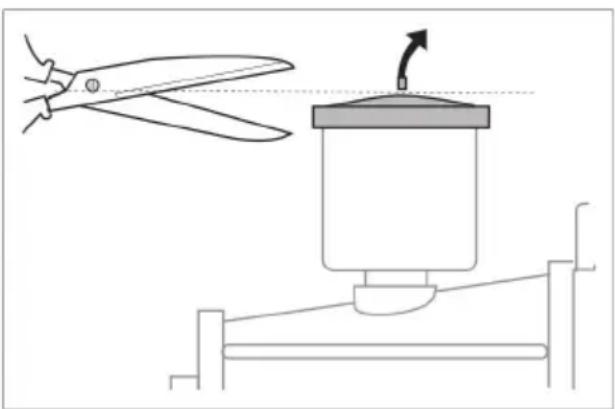

→ Înainte de prima utilizare tăiați vârful capacului de la rezervorul de ulei de pe pompa de apă.

Motorul

Respectați indicațiile din sectiunea „Măsuri de siguranță”!

→ Înainte de punerea în funcțiune, citiți manualul de utilizare al producătorului motorului, acordând atenție specială măsurilor de siguranță.
→ Controți nivelul de ulei al motorului. Nu folosiți aparatul dacă nivelul de ulei a scăzut sub „MIN”.
→ Dacă este nevoie, adăugați ulei.
→ Umpleți rezervorul de carburanți cu benzină fără plumb.

Nu folosiți un amestec pentru motoare în doi timpi.

Se poate utiliza combustibil E10

Alimentați cu combustibil

⚠PERICOL

Pericol de incendiu și explozie!

– Nu alimentați cu combustibil aparatele în spații închise, în timp ce motorul funcționează sau nu s-a răcit încă.
– Nu fumați în timpul alimentării.
- Nu alimentați cu combustibil în apropierea focului deschis sau a scânteilor.
- Evitați scurgerea combustibilului - utilizatiți o pâlnie.
– Ştergeti imediat combustibilul scurs.
– După alimentarea cu combustibil, închideți corespunzător canistra și re- zervorul.
→ Umpleți rezervorul de carburanți cu benzină fără plumb.

Nu folosiți un amestec pentru motoare în doi timpi.

Racordul de apă

Valorile racordului sunt specificate la datele tehnice.

→ Racordați furtunul de alimentare (lungime minimă 7,5 m, diametru minim 3/4") la racordul de apă al aparatului și la sursa de apă (de exemplu robinet de apă).
→ Deschideți sursa de apă.

Notă: Furtunul de alimentare nu se livrează împreună cu aparatul.

Absorbirea apei dintr-un rezervor

⚠ PERICOL

Niciodată nu aspirați apă dintr-un recipient cu apă potabilă.

Nu aspirați lichide care conțin solventi, cum ar fi diluanții pentru lacuri, benzina sau uleiul. Ceata formată în urma pulverizării solventilor este puternic inflamabilă, explozivă și toxică.

→ Racordati furtunul de aspirare (cu diametrul de cel puțin 3/4") la racordul de apă folosind filtrul (accesoriu).
→ Comutați ventilul de dozare a soluției de curățat în poziția „0”.
→ Evacuați aerul înainte de a utiliza aparatul.

Evacuarea aerului din aparat

→ Slăbiți îmbinarea cu şuruburi a duzei și scoateți duza.
→ Porniți motorul conform instructiunilor de utilizare ale producătorului motorului.
→ Actionați de mai multe ori maneta pisto-lului manual de stropit.
→ Lăsați aparatul să funcționeze până când apa care iese din lance nu mai conține bule de aer.
→ Opriti aparatul și puneti duza la loc.

Utilizarea

⚠PERICOL

Pericol de explozie!

Nu pulverizați lichide inflamabile.

⚠PERICOL

Pericol de rănire! În timpul lucrului, țineți pistolul manual de stropit și lancea cu ambele mâini.

Pericol de rănire! Nu este permisă fixarea manetei și a manetei de siguranță în timpul funcționării.

Pericol de rănire! Dacă maneta de siguranță este defectă, luați legătura cu serviciul de relații cu clientii.

Pericol de accidentare din cauza jetului de apă sub presiune. Înainte de orice lucrări la aparat, împingeti în față butonul de siguranță de la pistolul manual de stropit.

⚠PERICOL

• Aparatul generează un nivel ridicat de zgomot. Pericol de afectare a auzului. În timpul lucrului cu aparatul, purtați protectie adecvată pentru urechi.
• Nu îndreptați jetul de apă spre persoane, spre animale, spre aparat sau spre componente electrice.
• Utilizatorul trebuie să poarte echipament de protectie adecvat pentru a se proteja de stropii de apă.
• Aveți grijă mereu ca toate furtunurile de racordare să fie bine strânse.

Închidere/deschidere pistol manual de stropit

→ Deschidere pistol manual de stropit: Ac- tionați maneta de siguranță și maneta.
→ Închidere pistol manual de stropit: Eliberați maneta de siguranță și maneta.

Pornirea aparatului

→ Deschideti sursa de apă.
→ Porniți motorul, cu pistolul manual de stropit deschis, conform instrucțiunilor de utilizare ale producătorului motorului.

Indicatie:

Pentru a simplifica procesul de pornire, lancea sau duza pot fi îndepărtate.

→ Porniți motorul și lăsați-l să se încăl-zească timp de 1 minut.
→ Deblocați pistolul manual de stropit pentru ca butonul de siguranță să fie împins în spate.
→ Deschideți pistolul manual de stropit.

Reglarea presiunii de lucru și a debitului

HD 7/15 G

La acest aparat, presiunea și cantitatea de apă sunt reglate fix și nu pot fi modificate.

HD 8/20 G

→ Reglați presiunea de lucru și debitul prin rotirea regulatorului de presiune/debit de pe unitatea pompei.

Înlocuirea duzei

⚠PERICOL

Înainte de înlocuirea duzelor opriți aparatul și acționați pistolul manual de stropit până când presiunea din aparat este eliberată.

→ Blocati pistolul manual de stropit pentru ca butonul de siguranță să fie împins în față.
→ Slăbiți îmbinarea cu şuruburi a duzei și scoateți duza.
→ Aplicați duza nouă.
→ Slăbiți îmbinarea cu şuruburi a duzei și strângeți manual.

Utilizarea cu soluție de curățat

⚠AVERTIZARE

Soluțiile de curățat neadecvate pot distruge aparatul și obiectul care trebuie curățat. Utilizați numai soluții de curățat aprobate de Kärcher. Respectați recomandările de dozare și indicațiile valabile pentru soluția de curățat. Pentru menajarea mediului înconjurător, folositi soluția de curățat cu măsură. Tineți cont de indicațiile de siguranță de pe soluțiile de curățat.

Soluțiile de curățat Kärcher garantează o funcționare fără probleme. Cereți sfaturi de la angajații noștri sau solicitați catalogul nostru sau broșurile informative despre soluții de curățat.

→ Reglați dozarea agentului de curățare la filtrul de aspirare a agentului de curățare (+/-).
→ Agățați furtunul de aspirare a soluției de curățat într-un rezervor cu soluție de curățat.
→ Înlocuiti duza de mare presiune cu duza de presiune joasă.

Metoda de curățare recomandată

– Desprinderea mizeriei:
Stropiți soluția de curățat cu măsură și lăsați-o să acționeze 1...5 minute, fără a o lăsa să se usuce.
- Îndepărtarea mizeriei:
Mizeria desprinsă se spală cu jetul de înaltă presiune.

După utilizarea cu soluție de curățat

→ Comutati ventilul de dozare a soluției de curătat în poziția „0”.
→ Clătiți aparatul cel puțin 1 minut cu motorul pornit și pistolul manual de stropit deschis.

Întreruperea utilizării

→ Eliberați maneta pistolului.

Indicație: Când maneta pistolului manual de stropit este eliberată, motorul funcționează mai departe cu turația de mers în gol.

→ În tipul pauzelor mai lungi (câteva minute) opriți motorul.
→ Acționați pistolul manual de stropit până când presiunea din aparat este elibera-tă.
→ Asigurați pistolul de stropit folosind dispozitivul de siguranță pentru ca acesta să nu poată fi deschis din greșeală.

Oprirea aparatului

După folosirea cu apă care conține sare (apă de mare), clătiți aparatul cel puțin 2-3 minute cu apă de la robinet, în timp ce pistolul manual de stropit este deschis.

→ Închideți pistolul manual de stropit.
→ Rotiți comutatorul motorului în poziția „0/OFF”.
→ Închideti robinetul de combustibil.
→ Închideți conducta de alimentare cu apă.
→ Acționați pistolul manual de stropit până când presiunea din aparat este elibera-tă.
→ Asigurați pistolul de stropit folosind dispozitivul de siguranță pentru ca acesta să nu poată fi deschis din greșeală.
→ Desfaceți furtunul de alimentare cu apă.

Transport

⚠PRECAUTIE

Pericol de rănire și deteriorare a aparatului! La transport țineți cont de greutatea aparatului.

→ Înfășurați furtunul de înaltă presiune și agățați-l peste suportul de furtun.
→ Introduceți lancea în suportul pentru lance. Suspendați pistolul manual de stropit în suport.
→ Deplasați aparatul cu mânerul de de- plasare.
→ În cazul transportării aparatului cu auto-vehicule, asigurați aparatul împotriva deplasării accidentale, alunecării și răsturnării, în conformitate cu normele în vigoare.
→ Pentru reducerea spațiului necesar, desprindeți mânerele stea și pivotați către spate maneta de deplasare.

Depozitarea

⚠PRECAUTIE

Pericol de rănire și deteriorare a aparatului! La depozitare țineți cont de greutatea aparatului.

Aparatul poate fi depozitat doar în spațiile interioare.

Protectia împotriva înghețului

ATENTIE

Pericol de deteriorare! Apa care îngheată în aparat poate distruge părți ale aparatului.

Pe timpul iernii, aparatul trebuie depozitat, de preferință, într-o încăpere încălzită. În cazul depozitării într-o încăpere neîncălzită, respectați indicațiile următoare:

Evacuarea apei

→ Deşurubați furtunul de alimentare cu apă și furtunul de înaltă presiune.
→ Lăsați aparatul să funcționeze max. 1 minut până când pompa și conductele sunt goale.
→ Deşurubați și goliți filtrul de apă.

Clătirea aparatului cu antigel

Notă: Respectați instrucțiunile de manipulare ale producătorului antigelului.

→ Pompati prin aparat antigel disponibil în comerț.
În acest mod se asigură și o anumită protecție anticorosivă.

Îngrijirea și întreținerea

Puteți încheia cu distribuitorul un contract de întreținere sau puteți stabli inspecții de siguranță periodice. Nu ezitați să cereți sfaturi.

Indicatie: În planul de întreținere de mai jos sunt specificate doar lucrările de întreținere la pompa de înaltă presiune. Suplimentar trebuie să efectuați lucrările de întreținere ale motorului conform specificațiilor din manualul de utilizare a prducătorului mmotorului.

⚠PERICOL

Pericol de rănire din cauza pornirii accidentale a aparatului.

Înainte de orice lucrare la aparat, rotiți co-mutatorul motorului în poziția „0/OFF“ și scoateți fișa bujiei.

Pericol de arsuri! Nu atingeți amortizoarele, cilindrii sau nervurile de răcire fierbinti.

Intervale de întreținere

Zilnic

→ Verificați dacă furtunul sub presiune prezintă deteriorări (pericol de explozie). Înlocuiti imediat furtunul de înaltă presiune dacă prezintă deteriorări.

Săptămânal

→ Controlați nivelul de ulei.

În cazul în care uleiul este lăptos (apă în ulei), luați legătura imediat cu serviciul pentru clienti.

Lunar

→ Curățați filtrul de apă.
→ Curățați filtrul furtunului de aspirare a soluției de curățat.
→ Verificați dacă există fisuri pe elementele de fixare dintre motor și cadru, apelați la serviciul pentru clienti pentru înlocuirea elementelor de fixare fisurate.

După 500 de ore de funcționare, cel puțin anual

→ Comandați întreținerea aparatului de către serviciul pentru clienti.
→ Schimbați uleiul din pompa de înaltă presiune.

Lucrări de întreținere

Curățarea filtrului de apă

→ Închideți conducta de alimentare cu apă.
→ Deşurubați piulița olandeză.
→ Tragetî în jos recipientul pentru filtru.
→ Curățați cartușul și recipientul pentru filtru.
→ Verificați dacă garniturile inelare se află în poziție corectă.
→ Introduceți cartușul filtrului în recipientul pentru filtru.
→ Montați la loc recipientul de filtru.
→ Înşurubați piulița olandeză și strângeți- o.

Schimb de ulei la pompa de înaltă presiune

→ Pregătiți un vas colector pentru aproximativ 1 litru de ulei.
→ Desfaceti şurubul de golire a uleiului.
→ Goliți uleiul în vasul colector.

Eliminati uleiul folosit în mod ecologic sau predati-I la un centru de colectare abilitat.

→ Strângeti şurubul de golire a uleiului.

HD 7/15 G: HD 8/20 G:

→ Adăugați uleiul nou încet până la ștuțul recipientului de umplere a uleiului.

→ Adăugați ulei până la punctul din mijloc al vizorului de ulei.

Turnați uleiul încet, astfel încât să nu se formeze bule de aer.

Tipurile de ulei și cantitățile sunt speci- ficate la datele tehnice.

Remedierea defectiunilor

⚠PERICOL

Pericol de rănire din cauza pornirii accidentale a aparatului.

Înainte de orice lucrare la aparat, rotiți co-mutatorul motorului în poziția „0/OFF“ și scoateți fișa bujiei.

Pericol de arsuri! Nu atingeți amortizoarele, cilindrii sau nervurile de răcire fierbinti.

Motorul nu funcționează

Respectați indicațiile din instrucțiunile de utilizare ale producătorului motorului!

Aparatul nu produce presiune

– Turația motorului este prea mică
→ Verificați turația motorului (consultați datele tehnice).
– Duza de presiune joasă este montată.
→ Montați duza de înaltă presiune.
– Duza înfundată/lipsește
→ Curățați duza/înlocuiti-o.
– Filtru de apă murdar
→ Curățați filtrul de apă.
– Aer în sistem
→ Scoateți aerul din aparat (vezi „Punerea în funcțiune”).
– Cantitatea de apă alimentată este prea mică
→ Verificați cantitatea de apă alimentată (consultați datele tehnice).
– Conductele de alimentare câtre pompă nu sunt etanșe sau sunt înfundate
→ Verificați toate conductele de alimentare care duc spre pompă.

Aparatul nu este etanş, apa curge din aparat în partea de jos

– Pompa nu este etanşă

Notă: Valoarea permisă este de 3 picături pe minut.

→ Dacă neetanseitatea este mai accentuată, aparatul trebuie dus la service pentru a fi verificat.

Soluția de curățat nu este aspirată

– Este montată duza de înaltă presiune
→ Montați duza de joasă presiune.
– Furtunul de aspirare a detergentului, cu filtru, nu este etanş sau este înfundat
→ Verificați/curățați furtunul de aspirare a detergentului, cu filtru.
– Supapa de refulare din racordul furtunului de aspirare a detergentului este înțepenit
→ Curățați/înlocuiti supapa de refulare din racordul furtunului de aspirare a detergentului.
– Ventilul de dozare a detergentului este închis, nu este etanș sau este înfundat
→ Deschideți sau verificați/curățați ventilul de dozare a detergentului.

Dacă defectiunea nu poate fi remediată, aparatul trebuie dus la service pentru a fi verificat.

Garantie

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventuale defectiuni ale accesoriiilor, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentati-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

Accesorii și piese de schimb

Utilizați doar accesorii și piese de schimb originale; acestea oferă garanția unei funcționări sigure și fără defecțiuni a aparatului.

Informații referitoare la accesorii și piese de schimb se găsesc la adresa www.kaercher.com.

Accesorii

Tambur pentru furtun ABS

2.637-002.0

Tambur pentru furtun de înaltă presiune, pentru fixarea la cadrul tubular.

Cadru ABS Cage îngust

2.637-008.0

Prelungirea cadrului tubular pentru protectia aparatului și pentru încărcarea cu macara.

Declaratie UE de conformitate

HD 7/15 G

Prin prezenta declarăm că aparatul desemnat mai jos corespunde cerințelor fundamentale privind siguranța în exploatare și sănătatea incluse în directivele UE aplicabile, datorită conceptului și a modului de construcție pe care se bazează, în varianta comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Aparat de curățare sub pre- siune

Tip: 1.810-xxx

Procedura de evaluare a conformității:

2000/14/CE: Anexa V

Nivel de zgomot dB(A)

HD 7/15 G

măsurat: 105

garantat: 108

Semnatarii acționează în numele și prin împuternicirea Consiliului director.

H. Jenner

Reprezentant autorizat cu eliberarea documentelor

S. Reiser

Alfred Kärcher SE & Co. KG

Prin prezenta declarăm că aparatul desemnat mai jos corespunde cerințelor fundamentale privind siguranța în exploatare și sănătatea incluse în directivele UE aplicabile, datorită conceptului și a modului de construcție pe care se bazează, în varianta comercializată de noi. În cazul efectuării unei modificări a aparatului care nu a fost convenită cu noi, această declarație își pierde valabilitatea.

Produs: Aparat de curățare sub pre- siune

Tip: 1.810-xxx

Procedura de evaluare a conformității:

2000/14/CE: Anexa V

Nivel de zgomot dB(A)

HD 8/20 G

măsurat: 106

garantat: 108

Semnatarii acționează în numele și prin împuternicirea Consiliului director.

H. Jenner

Reprezentant autorizat cu eliberarea documentelor

S. Reiser

Alfred Kärcher SE & Co. KG

		HD 7/15 G HD 8/20 G
Motorul
Tip -- Honda		GX 160,1 cilindri,4 timpi	HondaGX 2701 cilindru,4 timpi
Putere nominală la 3600 1/min kW (PS) 3,6/4,8 6,3/8,4
Turația 1/min 3600 3550
Rezervor de carburant I 3,1 5,3
Carburant* aparatul funcționează cu combustibil E10	-- Benzină fără plumb
Protectie -- IPX5
Consum de combustibil la putere maximă l/h	1,4 2,4
Cantitate de ulei - motor	I 0,6 0,9
Tip de ulei - motor	Ulei de motor15W40	Nr. de comandă 6.288-050.0
Racordul de apă
Temperatura de circulare (max.)	°C	60
Debitul de circulare (min.)	l/h (l/min)	750 (12,5)	1000 (16,7)
Presiunea de circulare (max.)	MPa (bar)	1 (10)
Lungimea furtunului de alimentare (min.)	m	7,5
Diametrul furtunului de alimentare (min.)	toli	3/4
Înălțime de aspirare din rezervor deschis	m	1
Pompă
Presiunea de lucru	MPa (bar)	15 (150)	2...20(20...200)
Debit	l/h (l/min)	624 (10,4)	160...750(2,7...12,5)
Mărime dužă, presiune înaltă	--	038	041
Mărime dužă, presiune joasă	--	250	250
Suprapresiunea maximă de regim (supapă de siguran-tă)	MPa (bar)	21 (210)	27 (270)
Temperatură orificiu termoventil	°C	80
Cantitatea de ulei - pompă	I 0,3	0,35
Tip de ulei - pompă	Ulei de motor15W40	Nr. de comandă 6.288-050.0
Aspirarea soluției de curățat	l/h (l/min)	0...45 (0...0,8)
Reculul max. al pistolului manual de stropit	N	30	41
Dimensiuni și masa
Lungime x lățime x înălțime	mm	790 x 608 x 1104
Greutate tipică de operare	kg	39,5	54,7
Valori stabilite conform EN 60335-2-79
Emisia de zgomote
Nivel de zgomot LpA	dB(A)	90	91
Nesiguranță KpA	dB(A)	3	3
Nivelul puterii energiei LWA + nesiguranță KWA	dB(A)	108	108
Valoarea vibrației mână-braț m/s	2	<2,5	<2,5
Nesiguranță K	m/s2	0,6 0,7
