Тип пристрою	Апарат високого тиску
Марка	Kärcher
Модель	HD 715 G
Двигун	Honda GX160, 1 циліндр 4-тактний, 3,6 кВт (4,8 к.с.) при 3600 об/хв
Паливо	Неетильований бензин (сумісний з E10), бак 3,1 л
Робочий тиск	150 бар (15 МПа)
Максимальна витрата води	624 л/год (10,4 л/хв)
Подача води	З'єднання 3/4", макс. тиск 10 бар, макс. температура 60 °C
Розміри (Д x Ш x В)	790 x 608 x 1104 мм
Робоча вага	39,5 кг
Рівень звукового тиску (L_pA)	90 дБ(A)
Гарантований рівень звукової потужності	108 дБ(A)
Вібрація рука-кисть	< 2,5 м/с²
Сопла в комплекті	Сопло високого тиску (038) та сопло низького тиску (250) EASY!Lock
Безпека	Запобіжний клапан, запобіжний клапан, термоклапан, запобіжний важіль на пістолеті
Поточне обслуговування	Очищення водяного фільтра, заміна масла насоса та двигуна
Масло двигуна	15W40, кількість 0,6 л
Масло насоса	15W40, кількість 0,3 л
Під'єднання шланга	Система EASY!Lock для шланга високого тиску
Транспортування	Толкальна ручка, колеса, тримач шланга та стрижня
Гарантія	Відповідно до умов країни, зверніться до продавця

Часті запитання - HD 715 G Kärcher

Яке паливо використовувати для Kärcher HD 715 G?

Використовуйте неетильований бензин (сумісний з E10). Не використовуйте суміш 2-тактного масла. Бак має ємність 3,1 л.

Як запустити двигун?

Відкрийте подачу води, відкрийте пістолет, потім запустіть двигун згідно з інструкцією виробника (ручний стартер). Дайте прогрітися 1 хвилину перед використанням.

Які аксесуари входять у комплект?

Пристрій постачається з пістолетом EASY!Force, стрижнем EASY!Lock, соплом високого тиску (038) та соплом низького тиску (250), шлангом високого тиску EASY!Lock, водяним фільтром та шлангом для забору миючого засобу.

Як відрегулювати тиск на HD 715 G?

На моделі HD 715 G тиск і витрата фіксовані (150 бар, 624 л/год). Жодне регулювання неможливе. Модель HD 8/20 G має регулятор тиску/витрати.

Чи можна використовувати миючий засіб з цим апаратом?

Так, використовуйте миючі засоби Kärcher. Встановіть сопло низького тиску, занурте шланг у миючий засіб та відрегулюйте дозування на фільтрі всмоктування. Після використання промийте чистою водою.

Що робити у разі витоку води під апаратом?

Витік 3 крапель на хвилину є нормальним. Якщо витік більш значний, зверніться до сервісного центру.

Як підготувати апарат до зими?

Повністю злийте воду, запустивши апарат приблизно на 1 хвилину без подачі води. Відкрутіть і злийте водяний фільтр. За потреби використовуйте спеціальний антифриз.

Яке масло використовувати для двигуна та насоса?

Для двигуна: масло 15W40, кількість 0,6 л. Для насоса: масло 15W40, кількість 0,3 л. Регулярно перевіряйте рівень і замінюйте після 500 годин роботи.

Як очистити водяний фільтр?

Відключіть подачу води, відкрутіть гайку, зніміть склянку фільтра, очистіть фільтруючий картридж і склянку, перевірте ущільнювальні кільця, потім зберіть.

Які важливі пристрої безпеки?

Пристрій має запобіжний клапан (повертає воду всередину, коли пістолет закритий), запобіжний клапан (відкривається при надмірному тиску) та термоклапан (запобігає перегріву). Ніколи не відключайте ці пристрої.

ПОСІБНИК КОРИСТУВАЧА HD 715 G Kärcher

8 Маркуч за високо налягане EASY!Lock

– Нехерметична помпа

Указание: Допустими са 3 капки на минута.

Перед першим застосуванням вашого пристрою прочитайте

цю оригінальну інструкцію з експлуатації, після цього дійте відповідно неї та збережіть її для подальшого користування або для наступного власника.

– Перед першим використанням на виробництві обов'язково прочитайте вказівки з техніки безпеки № 5.951-949.0.

– Якщо виникають ошкодження при транспортуванні, негайно повідомте про це продавця.

– При розпакуванні перевірити вміст упаковки.

Перелік

Захист навколишнього сере-

довища UK 1

Рівень небезпеки ..... UK 1

Елементи приладу ..... UK 2

Символи на пристрої..... UK 2

Правильне застосування ... UK 3

Правила безпеки ..... UK 3

Захисні пристрої ..... UK 4

Введення в експлуатацію ... UK 4

Експлуатація UK 6

Транспортування ..... UK 8

Зберігання ..... UK 8

Догляд та технічне обслуговування ...... UK 9

Допомога у випадку неполадок .... UK 10

Гарантія . . . . . . . . . . . . . . . UK 11

Приладдя й запасні деталі .. UK 11

Заява при відповідність Європейського співтовариства ... UK 12

Технічні характеристики .... UK 13

Захист навколишнього середовища

Матеріали упаковки піддаються переробці для повторного використання. Будь ласка, не викидайте пакувальні матеріали разом із домашнім сміттям, віддайте їх для на переробку.

Старі пристрої містять цінні матеріали, що можуть використовуватися повторно. Батареї, мастило та схожі матеріали не повинні потрапити у навколишнє середовище. Тому, будь ласка, утилізуйте старі пристрої за допомогою спеціальних систем збору сміття.

Електричні та електронні прилади най- частіше містять складові частини, які у разі неправильного поводження з ними або неправильної утилізації можуть створити потенційну небезпеку для здо- ров'я людини та навколишнього середо- вища. Однак ці частини необхідні для на- лежної експлуатації приладу. Прилади, позначені цим символом, забороняється утилізувати разом з побутовим сміттям.

Будь ласка, не допустіть потрапляння моторних мастил, мазуту, дизельного палива та бензину у навколишне середовище. Будь ласка, захищайте грунт та утилізуйте віпрацьовані мастила, не зашкоджуючи навколишньому середовищу.

Інструкції із застосування компонентів (REACH)

Актуальні відомості про компоненти на- ведені на веб-вузлі за адресою:

Вказівка щодо небезпеки, яка безпосередньо загрожує та призводить до тяжких травм чи смерті.

⚠ПОПЕРЕДЖЕННЯ

Вказівка щодо потенційно можливої небезпечної ситуації, що може призвести до тяжких травм чи смерті.

⚠ ОБЕРЕЖНО

Вказівка щодо потенційно небезпечної ситуації, яка може спричинити отримання легких травм.

УВАГА

Вказівка щодо можливої потенційно небезпечній ситуації, що може спричинити матеріальні збитки.

Елементи приладу

HD 7/15 G: Мал. 1, див. зворотній бік

HD 8/20 G: Фото 2, див. сторінку суперобкладинки

1 Нарізне сполучення для насадок
2 Сопло
3 Струминна трубка EASY!Lock
4 Пістолет-розпилювач EASY!Force
5 Запобіжний стопор

6 Спуск

7 Запобіжник

8 Високонапірний шланг EASY!Lock

9 Масляний бак

10 Манометр *

11 Паливний кран

12 Пристрій ручного запуску

14 Тримач для насадки для зберігання насадки

15 Водяний фільтр

16 Всмоктувальний шланг засобу для чищення із змінним фільтром (кла- пан-дозатор)

17 Підключення водопостачання

18 Нарізна пробка отвору для зливу ма- сла в насосі

19 Патрубок високого тиску EASY!Lock

20 Мастиломірне скло

21 Регулювання тиску/кількості *

22 Місце вихлопного сопла

23 Насос високого тиску

24 Покажчик рівня мастила (мотор)

25 Двигун

26 Моторний вимикач

27 Паливний бак

28 Грибкова рукоятка дугоподібної ручки

29 Тримач для ручного пістолета-розпи- лювача

30 Тримач шланга

31 Тягова ручка

А Накидна гайка

В Чашка фільтру

С Ущільнююче кільце круглого перетину

D Змінний фільтр

Кольорове маркування

– Органи управління для процесу чи- щення є жовтими.

– Органи управління для технічного об- слуговування та сервісу є світло-сіри- ми.

Символи на пристрої

Струмінь під високим тиском може становити небезпеку при неправильному використанні. Не можна направляти струмінь на людей, тварин, увімкнуте електрообладнання або на сам прилад.

	Небезпека опектися! Попередження про гарячі вузли.
	Небезпека отруєння! Не вдихати вихлопні гази.
		Бензин вкрай вогнене-безпечний і вибухоне-безпечний.Перед заповненням бака слід вимкнути двигун і дати йому охолонути.
		Відпрацьований газ двигуна містить ток-сичний вигарний газ.Не запускати двигун у закритій зоні.
		Не заправляти пали-вом під час роботи двигуна.При заправці не пали-ти.Не заправляти з кані-стри, використовувати воронку або придатну судину.

Відповідно до діючих директив забороняється експлуатація пристрою без системного розділювача у системі водопо-

стачання питної води. Слід використовувати відповідний системний розділювач фірми KÄRCHER або альтернативний системний розділювач, згідно EN 12729 типу ВА.

Вода, що пройшла через системний розділювач, вважається непридатною для пиття.

Правильне застосування

Очищувач високого тиску для чищення: машин, автомобілів, будівель, інструментів, фасадів, терас, садово-городнього інвентарю та ін.

– для очищення струменем низького тиску з використанням мийного засобу (наприклад, чищення устаткування, автомобілів, будинків, інструментів),
– для очищення струменем високого тиску без використання мийного за- собу (наприклад, чищення фасадів, терас, садового устаткування).
– Для стійких забруднень ми рекомендуємо як фрезу для видалення бруду додаткове обладнання.

⚠️НЕБЕЗПЕКА

Небезпека травмування! При використанні на автозаправних станціях або в інших небезпечних зонах слід дотримуватися відповідних правил техніки безпеки.

Будь ласка, не допустіть потрапляння маслянистих стічних вод у землю, водойми або каналізацію. Тому миття моторів і днища автомашин слід проводити тільки в пристосованих для цього місцях з уловлювачем мастила.

Вимоги до якості води:

УВАГА

Як середовище високого тиску можна використовувати тільки чисту воду. Забруднення приводять до передчасного зношення пристрою або виникнення в ньому осаду.

Якщо використовується вода, що використовується повторно, то не можна виходити за такі граничні значення.

Значення pH 6,5...9,5
електрична провідність * Провідність свіжої води + 1200 мкСим/см
речовини, що осідають **	< 0,5 mg/l
речовини, що фільтру-ються ***	< 50 mg/l
вуглеводні < 20 mg/l
хлорид < 300 mg/l
Сульфат < 240 mg/l
Кальцій < 200 mg/l
Загальна твердість < 28 °dH< 50 °TH< 500 ppm(mg CaCO3/l)
залізо < 0,5 mg/l
марганець < 0,05 mg/l
мідь < 2 mg/l
Активний хлор	< 0,3 mg/l
без неприємних запахів
* В цілому максимум 2000 мкСим/см** Об'єм проби 1 л, час осідання 30 хв.*** абразивних матеріалів немає

Правила безпеки

→ Необхідно дотримуватися відповідних національних законодавчих норм по роботі з рідинними струминними установками.
→ Необхідно дотримуватися відповід- них національних законодавчих норм по техніці безпеки. Необхідно регу- лярно перевіряти роботу рідинних струминних установок і результати перевірки оформляти в письмовому виді.
→ Забороняється будь-яким чином змі- нювати пристрій/додаткове облад- нання.

⚠️НЕБЕЗПЕКА

– Не експлуатувати пристрій для миття під високим тиском, якщо було розлите пальне, а перенести його на інше місце та всіляко уника-ти іскор.
– Не зберігати, не розливати або використовувати пальне поблизу відкритого вогню або таких пристроїв, як печі, опалювальні котли, нагрівачі для води тощо, що мають полум'я запальника або утворюють іскри.
– Легкозаймисті предмети та матеріали тримати подалі від глушника (щонайменше 2 м).
– Не експлуатувати двигун без глушника, а той регулярно перевіряти, чистити та при необхідності замінювати.
– Не використовувати двигун в лісі, на місцевості, вкритій чагарниками та травою, не обладнавши випускну систему іскровловлювачем.
– Поза налагоджувальними роботами не дозволяти двигуну працювати із знятим повітряним фільтром або без кришки над всмоктувальним патрубком.
– Не здійснювати перестановок в регулювальних пружинах, важільних передачах регулятора або інших частинах, що можуть вплинути на збільшення обертів двигуна.
– Небезпека опіків! Не торкатися зарячих глушників, циліндрів або охолоджувальних ребер.
– Ніколи не наближатись руками і ногами до рухомих деталей або частин, що обертаються.
– Небезпека отруєння! Пристрій не повинен експлуатуватись в замкне-ному просторі.
– Не використовувати непридатного пального, оскільки це може бути небезпечним.

Захисні пристрої

Захисні пристрої призначені для захисту користувача і не повинні бути виведені з ладу або використовуватися з іншою метою.

Перепускний хлипак

– Якщо пістолет-розпилювач закритий, то відкривається пропускний клапан і насос високого тиску направляє воду назад до сторони усмоктування. Це допоможе запобігти перевищення припустимого робочого тиску.
– Пропускний клапан настроєний і опломбований на заводі. Настроювання здійснюється тільки сервісною службою.

Запобіжний клапан

Запобіжний клапан відкривається у разі перевищення максимально припустимого робочого тиску (див. «Технічні характеристики»); вода витікає назовні.

Запобіжний клапан настроєний і опломбований на заводі. Настроювання здійснюється тільки сервісною службою.

Теплорегулюючий клапан

Термовентиль захищає високонапірний насос від неприпустимого нагрівання у режимі циркуляції при закритому ручному пістолеті-розпилювачі.

Термовентиль відкривається у разі перевищення максимально припустимої температури води 80 °C та зливає гарячу воду назовні.

Введення в експлуатацію

⚠️НЕБЕЗПЕКА

Небезпека травмування! Пристрій, підведення, шланг високого тиску та з'єднання повинні бути справні. Якщо стан є несправним, то пристрій використовувати не можна.

Встановіть буксирну скобу

Фото 3, див. сторінку суперобкладинки

→ Пригвинтити тягову ручку за допомогою кріпильних гвинтів, що входять до комплекту поставки.

Встановлення коліс

Фото 4, див. сторінку суперобкладинки

→ Надіти колесо на вісь.
→ Надягнути установлювальне кільце на вісь та затягти гвинта до кінця. Момент затягування 20 Нм.
→ Повторити всі згадані дії на протилежній стороні.

Встановлення ручного пістолета- розпилювача, струминної трубки та насадки

Примітка: система EASY!Lock завдяки швидкорознімному різьбовому з'єднанню дозволяє з'єднати компоненти швидко й надійно за один оберт.

→ Встановити сопло високого тиску на струминну трубку.
→ Встановити й вручну затягнути на- кидну гайку (EASY!Lock).
→ З'єднати струминну трубку з пістолетом-розпилювачем та затягнути вручну (EASY!Lock).
→ Міцно затягніть гвинтове з'єднання струминної трубки.
→ З'єднати високонапірний шланг з пістолетом-розпилювачем і патрубком високого тиску пристрою та за-тягнути вручну (EASY!Lock).

Перевірка рівня мастила в насосі високого тиску

HD 7/15 G

→ Дно бака для мастила повинне бути покрите мастилом.
Не експлуатувати прилад, якщо мастила у баку не видно.
→ При необхідності, долити мастило (див. у розділі "Технічні дані").

HD 8/20 G

→ Перевірити рівень масла насоса ви- сокого тиску на мастиломірном склі.
Не експлуатувати прилад, якщо рівень мастила опустився нижче середини ма- стиломірного скла.
→ При необхідності, долити мастило (див. у розділі "Технічні дані").

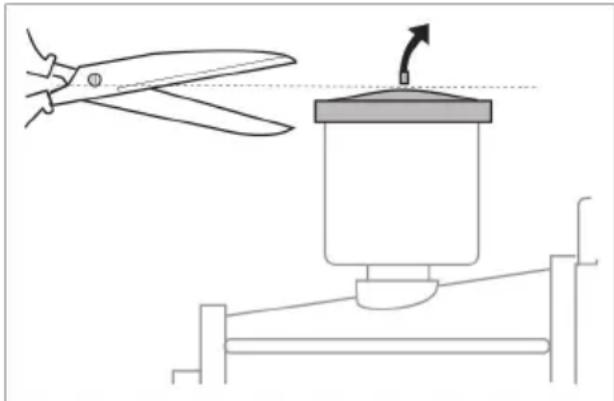

Видалення повітря з баку для мастила

→ Перед першим використанням зрізати кінчик на ковпачку ємності з маслом водяного насоса.

Двигун

Дотримуватись розділу "Вказівки з техніки безпеки"!

→ Перед експлуатацією прочитати по-сібник з експлуатації виробника пристрою і особливо прийняти до уваги вказівки щодо безпеки.
→ Перевірка рівня масла мотора. Не експлуатувати апарат, якщо рівень мастила опустився нижче по-значки "MIN".
→ При необхідності, долити мастило.

→ Паливний бак заправити неетилованим бензином.
Не використовувати двотактну суміш.
Дозволяється використовувати пали- во E10.

Залити паливо

⚠️НЕБЕЗПЕКА

Небезпека загоряння й вибуху!

– Забороняється заправляти прилад паливом у закритих приміщеннях, при працюючому або гарячому двигуні.
– При заправці не палити.
– Не виконувати заправку поблизу відкритого вогню чи іскор.
– Не проливати паливо – використо- вувати воронку.
– Пролите паливо витерти.
– Після заправляння належним чином закрити каністру та бак.
→ Паливний бак заправити неетилова- ним бензином. Не використовувати двотактну суміш.

Подача води

Потужність див. в Технічних даних.

→ Приєднати шланг подачі води (мінімальна довжина 7,5 м, мінімальний діаметр 3/4") до місця забору води приладом і до джерела води (наприклад, до крана).

→ Відкрити подачу води.

Вказівка: Шланг подачі води не входить до комплекту постачання.

Всмокутування води з контейнера

⚠️НЕБЕЗПЕКА

Ніколи не всмоктувати воду з ємності для питної води.

Ніколи не всмоктувати такі рідини з вмістом розчинників, як розріджувач для лаку, бензин або мастило. Туман від розпилення розчинників є легкозаймистим, вибухонебезпечним та отруйним.

→ Підключіть всмоктувальний шланг (мінімальний діаметр 3/4") з фільтром (дод. устаткування) до елементу підключення водопостачання.
→ Дозуючий клапан миючого засобу встановити на „0“.
→ Перед використанням викачати повітря із пристрою.

Вентиляція пристрою

→ Відкрутити різьбове кріплення насадки та зняти насадку.
→ Запустити мотор відповідно до інструкції по експлуатації виробника мотора.
→ Кілька разів натиснути важіль пістолета-розпилювача.
→ Дати приладу попрацювати, доки вода не почне виходити зі струмене-вої трубки без бульбашок.
→ Вимкніть пристрій та знов приєднайте розпилювач.

Експлуатація

⚠️НЕБЕЗПЕКА

Небезпека вибуху!

Не розпиляти горючі рідини.

⚠️НЕБЕЗПЕКА

Небезпека травмування! Під час роботи тримати пістолет-розпилювач та струминну трубку двома руками. Небезпека травмування! Під час використання спускний та запобіжний важелі не повинні бути заблокованими. Небезпека травмування! У разі пошкодження запобіжного важеля звернутися до сервісної служби.

Небезпека травмування через струмінь води під тиском. Перед проведенням будь-яких робіт на пристрої пересунути запобіжний фіксатор на ручному пістолеті-розпилювачі уперед.

⚠️НЕБЕЗПЕКА

- Прилад створює високий рівень шу- му. Небезпека ураження органів слу- ху. Під час роботи з приладом обов'язково використовувати відпо- відні засоби для захисту слуху.

– Ніколи не направляти струмінь води на людей, тварин, сам пристрій або електричні частини.
– Для захисту користувача від води, що розпиляється, варто носити пристосований для цього захисний одяг.
– Завжди звертати увагу на щільне нарізне сполучення всіх підключених шлангів.

Відкриття/закриття пістолета- розпилювача

→ Відкрити пістолет-розпилювач: натиснути запобіжний та спускний важелі.
→ Закрити пістолет-розпилювач: відпустити запобіжний та спускний важелі.

Запустити пристрій

→ Відкрити подачу води.
Запустити двигун при відкритому пістолеті-розпилювачі відповідно до інструкції з експлуатації виробника двигуна.

Вказівка:

Для полегшення запуску можна зняти струменеву трубку та насадку.

→ Прогріти двигун протягом 1 хвилини.
→ Розблокувати пістолет-розпилювач, перемістивши запобіжний фіксатор назад.
→ Відкрити ручний пістолет-розпилю- вач.

Встановіть робочий тиск та продуктивність насосу

HD 7/15 G

У цьому приладі налаштування тиску і кількості води фіксовані та не можуть бути змінені.

HD 8/20 G

→ Встановити робочий тиск та продуктивність насосу шляхом повороту регулятора тиску/кількості насосу.

Заміна форсунки

⚠️НЕБЕЗПЕКА

Перед заміною форсунок слід відключити пристрій, а ручним пістолетом-розпилювачем оперувати, поки в пристрої не з'явиться напір.

→ Зафіксувати пістолет-розпилювач, перемістивши запобіжний фіксатор уперед.
→ Відкрутити різьбове кріплення насадки та зняти насадку.
→ Встановити нову насадку.
→ Накрутити різьбове кріплення насадки та затягнути вручну.

Експлуатація з засобом для чищення

△ПОПЕРЕДЖЕННЯ

Невідповідні засоби для чищення можуть пошкодити пристрій і об'єкти, що підлягають чищенню. Використовувати тільки ті мийні засоби, які допущені до використання компанією Karcher. Дотримуйтесь вказівок й рекомендацій щодо дозування миючих засобів. З мийними засобами поводитись економно, щоб не зашкодити довкіллю, Дотримуватися вказівок по техніці безпеки, наведених на упаковці засобів для чищення.

Засоби для чищення Karcher гаран'tують безперебійну роботу. Будь ласка, про-консультуйтеся з нами або відішліть за-пит на отримання нашого каталогу або інформаційних матеріалів щодо засобів для чищення.

Налаштувати дозування миючих за- собів на всмоктувальному фільтрі для миючих засобів (+/-).
→ Вставити шланг всмоктування засобу для чищення у ємність з засобом для чищення.
→ Замінити високонапірну насадку на низьконапірну насадку.

Рекомендовані методи очищення

– Розчинення бруду: Ощадливо нанесіть миючий засіб і дайте йому подіяти протягом 1...5 хвилин, але не допускайте висихання.
– Видалення бруду: Змийте розчинений бруд струменем високого тиску.

Після роботи з миючим засобом

→ Дозуючий клапан миючого засобу встановити на „0“.
→ Промити прилад при працюючому двигуні та відкритому пістолеті-розпилювачі щонайменш протягом 1 хвилини.

Переривання роботи

→ Звільніть важіль з ручним розпилю- вачем

Вказівка: Коли важіль ручного пістолета-розпилювача відпускається, двигун продовжує працювати на неробочих оборотах.

→ При тривалих перервах у роботі (кілька хвилин) зупинити мотор.
→ Увімкніть пістолет-розпилювач, доки прилад не звільниться від тиску.
→ Заблокувати пістолет-розпилювач за допомогою запобіжного фіксатора від випадкового натискання.

Вимкнути пристрій

Після використання пристрою з водою, що містить соль, (морська вода), про- мийте пристрій не меньше 2-3 хвилин проточною водою з відкритим ручним розпилювачем.

→ Закрити ручний пістолет-розпилю- вач.
→ Повернути вимикач двигуна у положення «0/OFF» (ВИМК.).
→ Закрити паливний кран.
→ Закрийте подачу води.
→ Увімкніть пістолет-розпилювач, доки прилад не звільниться від тиску.

→ Заблокувати пістолет-розпилювач за допомогою запобіжного фіксатора від випадкового натискання.
→ Від'єднайте шланг подачі води від пристрою.

Транспортування

⚠ОБЕРЕЖНО

Небезпека травм та пошкоджень! При транспортуванні слід звернути увагу на вагу пристрою.

→ Шланг високого тиску змотати та по- вісити над тримачем для шланга
→ Вставити струменеву трубку у підставку.

Повісити ручной розпилювач на три- мач.

→ Пересувати прилад за тягову дугу.
→ Під час перевезення приладу у транспортних засобах слід захистити його від перекочування, ковзання та перекидання відповідно до чинних норм.
→ Для зменшення простору, необхідно- го для транспортування, послабити грибкові ручки та перекинути назад тягову ручку.

Зберігання

⚠ОБЕРЕЖНО

Небезпека травм та пошкоджень! При зберіганні звернути увагу на вагу пристрою.

Цей прилад має зберігатися лише у внутрішніх приміщеннях.

Захист від морозів

УВАГА

Небезпека ушкодження! Замерзла вода в пристрої може зруйнувати частини пристрою.

Бажано зберігати пристрій узимку у приміщенні, що опалюється.

У разі зберігання у приміщенні, яке не опалюється, дотримуватись таких інструкцій:

Спуск води

→ Шланг подачі водим та рукав високого тиску від'єднайте.
→ Пристрій повинен праціювати макс. 1 хв, доки насос та лінії не будуть пустими.
→ Відкрутити водяний фільтр і злити воду.

Промийте пристрій засобами захисту від морозів

Вказівка: Дотримуйтеся інструкцій з використання антифризу.

→ Прогоніть стандартний засіб захисту від морозів через пристрій.

Це також захист від корозії.

Догляд та технічне обслуговування

Ви завжди можете домовитися з вашим торговельним представником про регулярне проведення технічного огляду або укласти договір техобслуговування.

Звертайтеся до нас за консультацією!

Вказівка: У нижче приведеному плані технічного обслуговування вказані лише дати проведення робіт по технічному обслуговуванню насосу виокого тиску. Додатково слід виконати роботи по техобслуговуванню двигуна відповідно до вказівок інструкції з експлуатації, наданої виробником двигуна.

⚠НЕБЕЗПЕКА

Небезпека травмування внаслідок то- го, що пристрій раптом запрацював.

Перед початком усіх робіт з приладом повернути вимикач двигуна у положення «0/OFF» (ВИМК.) та витягнути наконечник свічки запалювання.

Небезпека опіків! Не торкатися гаря- чих глушників, циліндрів або охолоджу- вальних ребер.

Періодичність технічного обслуговування

Щоденно

→ Перевірити шланг високого тиску на пошкодження (небезпека розриву). Пошкоджений шланг високого тиску слід негайно замінити.

Кожного тижня

→ Перевірити рівень мастила.

При молокоподібной консистенції мастила (вода в мастилі) слід негайно звернутися до сервісної служби.

Щомісяця

→ Очистити водяний фільтр..
→ Очистити фільтр у всмоктувальному шлангові миючого засобу.
→ Перевірити елементи кріплення між двигуном та рамою на відсутність тріщин; елементи з тріщинами повинні бути замінені сервісною службою.

Через 500 годин експлуатації, не рідше одного разу на рік

→ Технічне обслуговування пристрою може виконувати сервісна служба.
→ Замініть масло в насосі високого ти- ску.

Профілактичні роботи

Очистіть водяний фільтр

→ Закрийте подачу води.
→ Відгвинтити накидну гайку.
→ Витягти униз чашку фільтра.
→ Почистити фільтруючий елемент та чашку фільтра.
→ Перевірити правильність встановлення ущільнювальних кілець.
→ Вставити фільтруючий елемент у чашку фільтра.
→ Знову встановити чашку фільтра
→ Нагвинтити та затягти накидну гайку.

Заміна мастила у високонапірному насосі

→ Приготуйте мастилозбірник обсягом 1 літр.
→ Відкрутіть різьбову пробку олієзливного отвору.
→ Спустить олію з контейнера.

Утилізуйте мастило без шкоди для навколишнього середовища або здайте в авторизований пункт утилізації.

→ Прикрутіть пробку маслозливного от- вору.

HD 7/15 G: HD 8/20 G:

→ Повільно залий те нове масло до патрубка ма-стильного ре-зервуару.

Налити нове ма- стило до сере- дини мастило- мірного скла.

Наливати мастило повільно, щоб могли видалятися повітряні бульбашки.

Марки мастил та рівень заповнення зазначені в розділі "Технічні дані".

Допомога у випадку неполадок

⚠️НЕБЕЗПЕКА

Небезпека травмування внаслідок то- го, що пристрій раптом запрацював.

Перед початком усіх робіт з приладом повернути вимикач двигуна у положення «0/OFF» (ВИМК.) та витягнути наконечник свічки запалювання.

Небезпека опіків! Не торкатися гаря- чих глушників, циліндрів або охолоджу- вальних ребер.

Мотор не працює

Дотримуватись вказівок відповідно до інструкції по експлуатації виробника мотора.

Пристрій не утворює тиску

– Робоче число оборотів мотора за- надто низьке
→ Перевірити робоче число оборотів мотора (див. "Технічні дані").
– Низьконапірна насадка встановлена.

→ Установити насадку високого тиску.
– Форсунка забита/вимита
→ Промийте/замініть розпилювачі.
– Водяний фільтр забруднений
→ Очистити водяний фільтр..
– Повітря в системі
→ Видалити повітря з приладу (див. "Введення в експлуатацію").
– Кількість води, що подається, занад- то низька
→ Перевірити о'бєм подачі води (див. розділ "Технічні дані").
– Живильні лінії насоса негерметичні або засмічені
→ Перевірити всі труби і шланги, що ведуть до насоса.

Прилад протікає, вода капає з нижньої частини приладу

– Насос негерметичний

Вказівка: Допускаються 3 краплі на хви- лину.

→ При сильному протікANNІ перевірити прилад у сервісному центрі.

Засіб для чищення не всмоктується

– Форсунка високого тиску встановлена
→ Установити насадку низького тиску.
– Усмоктувальний шланг мийного за- собу з фільтром негерметичний або засмічений
→ Перевірити/прочистити всмоктуючий шланг для засобів для чищення з фільтром.
– Залипнув зворотний клапан на сполучному елементі шлангу подачі ми- ючих засобів.
→ Почистіть/замініть зворотний клапан на сполучному елементі шлангу подачі миючих засобів.
– Дозувальний клапан мийного засобу закритий або негерметичний/засмічений
→ Відкрити або перевірити/прочистити дозувальний клапан мийного засобу.

Якщо пошкодження не можна усуну- ти, необхідно перевірити пристрій у службі обслуговування клієнтів.

Гарантія

У кожній країні діють умови гарантії, що надається нашою відповідальною фірмою-продавцем. Неполадки в роботі вашого обладнання ми усуваемо безкоштовно протягом терміну дії гарантії, якщо вони викликані браком матеріалу або виробничим браком. У гарантійному випадку звертайтесь, будь ласка, з документами, що підтверджують покупку пристрою, до вашого торгового агента або до наведених нижче пунктів гарантійного обслуговування клієнтів.

Приладдя й запасні деталі

Слід використовувати лише оригінальні комплектуючі та оригінальні запасні деталі, тому що саме вони гарантують безпечну та безперебійну експлуатацію приладу.

Інформація щодо комплектуючих та запасних деталей міститься на сайті www.kaercher.com.

Аксесуари

Барабан для високонапірного шланга для кріплення на трубчастій рамі.

ABS Рама Cage, вузька

2.637-008.0

Подовження трубчастої рами для захисту приладу та навантаження за допомогою крана.

Заява при відповідність Європейського співтовариства

HD 7/15 G

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У випадку неузгодженої з нами зміни машини ця заява втрачає свою силу.

Продукт: Очищувач високого тиску

Тип: 1.810-xxx

Відповідна директива ЄС

2006/42/EC (+2009/127/EC)

2000/14/€C

2014/30/EU

Прикладні гармонізуючі норми

EN 60335-1

EN 60335-2-79

EN 55012: 2007 + A1: 2009

Застосовуваний метод оцінки відповідності

2000/14/ЄС: Доповнення V

Рівень потужності дБ(А)

HD 7/15 G

Виміряний: 105

Гарантова- 108

НИЙ:

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

H. Jenner

Уповноважений співробітник по веденню документообігу:

S. Reiser

Alfred Kärcher SE & Co. KG

Цим ми повідомляємо, що нижче зазначена машина на основі своєї конструкції та конструктивного виконання, а також у випущеної у продаж моделі, відповідає спеціальним основним вимогам щодо безпеки та захисту здоров'я представлених нижче директив ЄС. У випадку неузгодженої з нами зміни машини ця заява втрачає свою силу.

Продукт: Очищувач високого тиску

Тип: 1.810-xxx

Відповідна директива ЄС

2006/42/EC (+2009/127/EC)

2000/14/€C

2014/30/EU

Прикладні гармонізуючі норми

EN 60335-1

EN 60335-2-79

EN 55012: 2007 + A1: 2009

Застосовуваний метод оцінки відповідності

2000/14/ЄС: Доповнення V

Рівень потужності дБ(А)

HD 8/20 G

Виміряний: 106

Гарантова- 108

НИЙ:

Особи, що нижче підписалися, діють від імені та за довіреністю керівництва.

H. Jenner

Уповноважений співробітник по веденню документообігу:

S. Reiser

Alfred Kärcher SE & Co. KG

Технічні характеристики

		HD 7/15 G HD 8/20 G
Двигун
Тип -- Honda		GX 160, 1циліндровий,чотирьохтак-товий циліндр	HondaGX 270, одно-циліндровий,4-тактовий
Номінальна потужність при 3600 1/хв kW (PS) 3,6/4	8 6,3/8,4
Робоча кількість обертів 1/min 3600 3550
Паливний бак I 3,1 5,3
Паливо* для пристрою підходить паливо E10	-- Неетилованій бензин
Ступінь захисту -- IPX5
Споживання палива у разі повного навантаження I/h		1,4 2,4
Кількість мастила для двигуна	I 0,6 0,9
Марка мастила для двигуна	Моторнаолива15W40	No замовлення 6.288-050.0
Підключення водопостачання
Температура струменя (макс.)	°C	60
Об'єм, що подається (мін).	I/h (I/min)	750 (12,5)	1000 (16,7)
Тиск, що подається (макс.)	MPa (bar)	1 (10)
Довжина шлангу (мін.)	m	7,5
Діаметр шлангу (мін.)	дюймів	3/4
Висота всмоктування з відкритого баку	m	1
Насос
Робочий тиск	MPa (bar)	15 (150)	2...20(20...200)
Об'єм подачі	I/h (I/min)	624 (10,4)	160...750(2,7...12,5)
Розмір насадки, високонапірної	--	038	041
Розмір насадки, низьконапірної	--	250	250
Макс. робочий тиск (запобіжний клапан)	MPa (bar)	21 (210)	27 (270)
Температура відкривання термовентиля	°C	80
Кількість олії - насос	I 0,3	0,35
Тип олії - насос	Моторнаолива15W40	No замовлення 6.288-050.0
Всмоктування миючого засобу	I/h (I/min)	0...45 (0...0,8)
Сила віддачі пістолета-розпилювача (макс.)	N	30	41
Розміри та вага
Довжина х ширина х висота	mm	790 x 608 x 1104
Типова робоча вага	kg	39,5	54,7
Значення встановлене згідно EN 60335-2-79
Рівень шуму
Рівень шуму L_pA	dB(A)	90	91
Небезпека K_pA	dB(A)	3	3
Рівень потужності шуму L_WA + небезпека K_WA	dB(A)	108	108
Значення вібрації рука-плече	m/s2	<2,5	<2,5
Небезпека K	m/s2	0,6 0,7
