ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ MFE 65 METABO

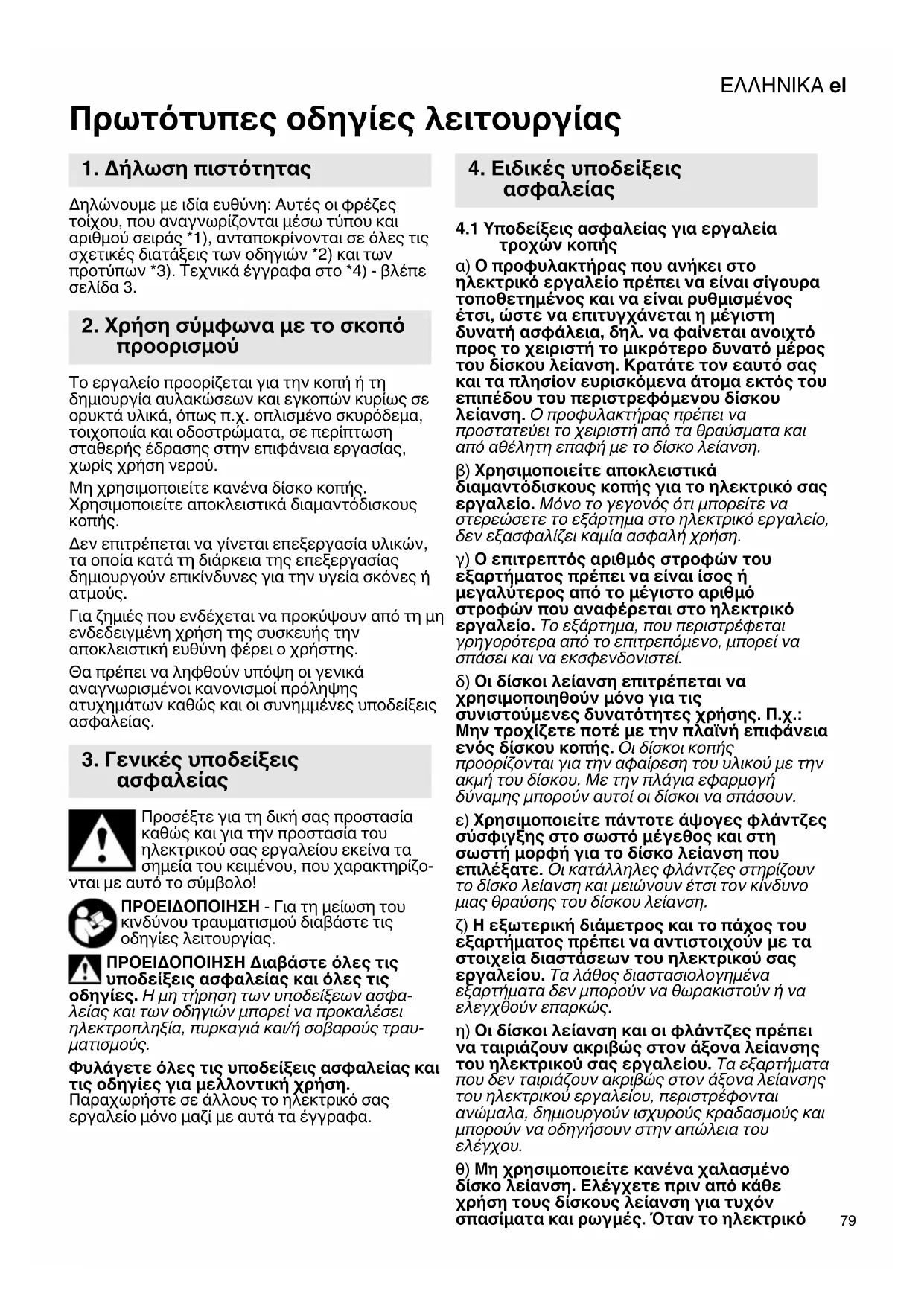

Πρωτότυπες οδηγίες λειτουργίας Δηλώνουμε με ιδία ευθύνη: Αυτές οι φρέζες τοίχου, που αναγνωρίζονται μέσω τύπου και αριθμού σειράς *1), ανταποκρίνονται σε όλες τις σχετικές διατάξεις των οδηγιών *2) και των προτύπων *3). Τεχνικά έγγραφα στο *4) - βλέπε σελίδα 3. Το εργαλείο προορίζεται για την κοπή ή τη δημιουργία αυλακώσεων και εγκοπών κυρίως σε ορυκτά υλικά, όπως π.χ. οπλισμένο σκυρόδεμα, τοιχοποιία και οδοστρώματα, σε περίπτωση σταθερής έδρασης στην επιφάνεια εργασίας, χωρίς χρήση νερού. Μη χρησιμοποιείτε κανένα δίσκο κοπής. Χρησιμοποιείτε αποκλειστικά διαμαντόδισκους

Δεν επιτρέπεται να γίνεται επεξεργασία υλικών, τα οποία κατά τη διάρκεια της επεξεργασίας δημιουργούν επικίνδυνες για την υγεία σκόνες ή

Για ζημιές που ενδέχεται να προκύψουν από τη μη ενδεδειγμένη χρήση της συσκευής την αποκλειστική ευθύνη φέρει ο χρήστης. Θα πρέπει να ληφθούν υπόψη οι γενικά αναγνωρισμένοι κανονισμοί πρόληψης ατυχημάτων καθώς και οι συνημμένες υποδείξεις

Προσέξτε για τη δική σας προστασία καθώς και για την προστασία του ηλεκτρικού σας εργαλείου εκείνα τα σημεία του κειμένου, που χαρακτηρίζο- νται με αυτό το σύμβολο! ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του κινδύνου τραυματισμού διαβάστε τις οδηγίες λειτουργίας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις υποδείξεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των υποδείξεων ασφα- λείας και των οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή σοβαρούς τραυ-

Φυλάγετε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για μελλοντική χρήση. Παραχωρήστε σε άλλους το ηλεκτρικό σας εργαλείο μόνο μαζί με αυτά τα έγγραφα.

4.1 Υποδείξεις ασφαλείας για εργαλεία

τροχών κοπής α) Ο προφυλακτήρας που ανήκει στο ηλεκτρικό εργαλείο πρέπει να είναι σίγουρα τοποθετημένος και να είναι ρυθμισμένος έτσι, ώστε να επιτυγχάνεται η μέγιστη δυνατή ασφάλεια, δηλ. να φαίνεται ανοιχτό προς το χειριστή το μικρότερο δυνατό μέρος του δίσκου λείανση. Κρατάτε τον εαυτό σας και τα πλησίον ευρισκόμενα άτομα εκτός του επιπέδου του περιστρεφόμενου δίσκου λείανση. Ο προφυλακτήρας πρέπει να προστατεύει το χειριστή από τα θραύσματα και από αθέλητη επαφή με το δίσκο λείανση. β) Χρησιμοποιείτε αποκλειστικά διαμαντόδισκους κοπής για το ηλεκτρικό σας εργαλείο. Μόνο το γεγονός ότι μπορείτε να στερεώσετε το εξάρτημα στο ηλεκτρικό εργαλείο, δεν εξασφαλίζει καμία ασφαλή χρήση. γ) Ο επιτρεπτός αριθμός στροφών του εξαρτήματος πρέπει να είναι ίσος ή μεγαλύτερος από το μέγιστο αριθμό στροφών που αναφέρεται στο ηλεκτρικό εργαλείο. Το εξάρτημα, που περιστρέφεται γρηγορότερα από το επιτρεπόμενο, μπορεί να σπάσει και να εκσφενδονιστεί. δ) Οι δίσκοι λείανση επιτρέπεται να χρησιμοποιηθούν μόνο για τις συνιστούμενες δυνατότητες χρήσης. Π.χ.: Μην τροχίζετε ποτέ με την πλαϊνή επιφάνεια ενός δίσκου κοπής. Οι δίσκοι κοπής προορίζονται για την αφαίρεση του υλικού με την ακμή του δίσκου. Με την πλάγια εφαρμογή δύναμης μπορούν αυτοί οι δίσκοι να σπάσουν. ε) Χρησιμοποιείτε πάντοτε άψογες φλάντζες σύσφιγξης στο σωστό μέγεθος και στη σωστή μορφή για το δίσκο λείανση που επιλέξατε. Οι κατάλληλες φλάντζες στηρίζουν το δίσκο λείανση και μειώνουν έτσι τον κίνδυνο μιας θραύσης του δίσκου λείανση. ζ) Η εξωτερική διάμετρος και το πάχος του εξαρτήματος πρέπει να αντιστοιχούν με τα στοιχεία διαστάσεων του ηλεκτρικού σας εργαλείου. Τα λάθος διαστασιολογημένα εξαρτήματα δεν μπορούν να θωρακιστούν ή να ελεγχθούν επαρκώς. η) Οι δίσκοι λείανση και οι φλάντζες πρέπει να ταιριάζουν ακριβώς στον άξονα λείανσης του ηλεκτρικού σας εργαλείου. Τα εξαρτήματα που δεν ταιριάζουν ακριβώς στον άξονα λείανσης του ηλεκτρικού εργαλείου, περιστρέφονται ανώμαλα, δημιουργούν ισχυρούς κραδασμούς και μπορούν να οδηγήσουν στην απώλεια του

θ) Μη χρησιμοποιείτε κανένα χαλασμένο δίσκο λείανση. Ελέγχετε πριν από κάθε χρήση τους δίσκους λείανση για τυχόν σπασίματα και ρωγμές. Όταν το ηλεκτρικό

1. Δήλωση πιστότητας

2. Χρήση σύμφωνα με το σκοπό

3. Γενικές υποδείξεις

4. Ειδικές υποδείξεις

εργαλείο ή ο δίσκος λείανση πέσει κάτω, ελέγξτε, εάν έχει υποστεί ζημιά ή χρησιμοποιήστε έναν άψογο δίσκος λείανση. Όταν ελέγξετε και τοποθετήσετε το δίσκο λείανση και τα πλησίον ευρισκόμενα άτομα βρίσκονται εκτός του επιπέδου του περιστρεφόμενου δίσκου λείανση, αφήστε το εργαλείο να λειτουργήσει για ένα λεπτό με το μέγιστο αριθμό στροφών. Οι χαλασμένοι δίσκοι λείανση σπάζουν συνήθως σε αυτό το χρόνο δοκιμής. ι) τον προσωπικό εξοπλισμό προστασίας. Χρησιμοποιείτε, ανάλογα με τη χρήση πλήρης μάσκα προσώπου, προστασία των ματιών ή προστατευτικά γυαλιά. Στο βαθμό που είναι σκόπιμο, χρησιμοποιείτε μάσκα προστασίας από τη σκόνη, ωτοασπίδες, προστατευτικά γάντια ή ειδική ποδιά, που συγκρατεί μακριά σας τα μικρά σωματίδια λείανσης και υλικού. Τα μάτια πρέπει να προστατεύονται από τα εκτοξευόμενα ολόγυρα ξένα σώματα, που δημιουργούνται στις διάφορες εφαρμογές. Η μάσκα προστασίας από τη σκόνη ή η μάσκα προστασίας αναπνοής πρέπει να φιλτράρουν τη σκόνη που δημιουργείται κατά την εργασία. Όταν είστε εκτεθειμένοι για μεγαλύτερο χρονικό διάστημα σε δυνατό θόρυβο, μπορείτε να χάσετε την ακοή σας. κ) Προσέξτε να παραμένουν τα άλλα άτομα σε ασφαλή απόσταση από την περιοχή της εργασίας σας. Κάθε άτομο που περνά στην περιοχή εργασίας, πρέπει να φέρει προσωπικό εξοπλισμό προστασίας. Τμήματα του επεξεργαζόμενου κομματιού ή σπασμένα εξαρτήματα μπορούν να εκσφενδονιστούν και να προκαλέσουν τραυματισμούς σε άτομα που βρίσκονται εκτός της άμεσης θέσης εργασίας. λ) Όταν εκτελείτε εργασίες, στις οποίες το εξάρτημα μπορεί να συναντήσει καλυμμένους ηλεκτρικούς αγωγούς ή το δικό του ηλεκτρικό καλώδιο, κρατάτε το εργαλείο μόνο από τις μονωμένες επιφάνειες λαβής. Η επαφή μ’ έναν ηλεκτροφόρο αγωγό μπορεί να θέσει επίσης τα μεταλλικά μέρη του εργαλείου υπό τάση και να προκαλέσει μια ηλεκτροπληξία. μ) Κρατάτε το καλώδιο σύνδεσης στο ρεύμα μακριά από τα περιστρεφόμενα εξαρτήματα. Όταν χάσετε τον έλεγχο του εργαλείου, μπορεί το καλώδιο του ρεύματος να κοπεί ή να μαγκωθεί και το χέρι ή ο βραχίονάς σας να περάσει στην επικίνδυνη περιοχή του περιστρεφόμενου εξαρτήματος. ν) Μην εναποθέτετε το ηλεκτρικό εργαλείο ποτέ, προτού ακινητοποιηθεί εντελώς το εξάρτημα. Το περιστρεφόμενο εξάρτημα μπορεί να έρθει σε επαφή με την επιφάνεια εναπόθεσης και να χάσετε έτσι τον έλεγχο του ηλεκτρικού σας

ξ) Μην αφήσετε ποτέ το ηλεκτρικό εργαλείο να λειτουργεί, κατά τη διάρκεια που το μεταφέρετε. Τα ρούχα σας μπορούν κατά λάθος να έρθουν σε επαφή με το περιστρεφόμενο εξάρτημα, να μαγκωθούν και το εξάρτημα να σας

o) Καθαρίζετε τακτικά τις σχισμές αερισμού του ηλεκτρικού σας εργαλείου. Ο ανεμιστήρας του κινητήρα τραβά σκόνη μέσα στο περίβλημα και μια μεγάλη συγκέντρωση μεταλλικής σκόνης μπορεί να προκαλέσει ηλεκτρικούς κινδύνους. π) Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο κοντά σε εύφλεκτα υλικά. Οι σπινθήρες μπορούν να αναφλέξουν αυτά τα υλικά. ρ) Μη χρησιμοποιείτε κανένα εξάρτημα, που απαιτεί υγρό ψυκτικό μέσο. Η χρήση νερού ή άλλων υγρών ψυκτικών μέσων μπορεί να οδηγήσει σε ηλεκτροπληξία.

4.2 Ανάκρουση και αντίστοιχες υποδείξεις

Η ανάκρουση είναι η ξαφνική αντίδραση λόγω μαγκώματος ή εμπλοκής του περιστρεφόμενου δίσκου λείανση. Το μάγκωμα ή η εμπλοκή οδηγούν σε μια ξαφνική ακινητοποίηση του περιστρεφόμενου εξαρτήματος. Έτσι ένα ανεξέλεγκτο ηλεκτρικό εργαλείο κινείται ενάντια στην κατεύθυνση περιστροφής του εξαρτήματος στο σημείο εμπλοκής. Όταν π.χ. ένας δίσκος λείανση μαγκωθεί ή μπλοκάρει στο επεξεργαζόμενο κομμάτι, μπορεί η ακμή του δίσκου λείανση να βυθιστεί στο επεξεργαζόμενο κομμάτι, να μαγκωθεί και έτσι να σπάσει ο δίσκος λείανση ή να προκαλέσει μια ανάκρουση. Ο δίσκος λείανση κινείται μετά προς το χειριστή ή απομακρύνεται από αυτόν, ανάλογα με τη φορά περιστροφής του δίσκου στο σημείο εμπλοκής. Σε αυτή την περίπτωση μπορούν οι δίσκοι λείανση ακόμα και να σπάσουν. Μια ανάκρουση (κλότσημα) είναι η συνέπεια μιας εσφαλμένης χρήσης του ηλεκτρικού εργαλείου. Μπορεί να αποφευχθεί με τα κατάλληλα μέτρα προφύλαξης, όπως περιγράφονται στη συνέχεια. α) Κρατάτε το ηλεκτρικό εργαλείο σταθερά και φέρτε το σώμα και τα χέρια σας σε μια θέση, στην οποία μπορείτε να αντιμετωπίσετε τις δυνάμεις ανάκρουσης. Χρησιμοποιείτε πάντοτε την πρόσθετη λαβή, εάν υπάρχει, για να έχετε το μέγιστο δυνατό έλεγχο πάνω στις δυνάμεις ανάκρουσης ή στη ροπή αντίδρασης κατά την επιτάχυνση. Ο χειριστής μπορεί με τα κατάλληλα μέτρα προφύλαξης να ελέγξει τις δυνάμεις ανάκρουσης και αντίδρασης. β) Μη θέσετε το χέρι σας ποτέ κοντά στα περιστρεφόμενα εξαρτήματα. Το εξάρτημα μπορεί κατά την ανάκρουση να περάσει πάνω από το χέρι σας. γ) Αποφεύγετε την περιοχή μπροστά και πίσω από τον περιστρεφόμενο δίσκο κοπής. Η ανάκρουση μετακινεί το ηλεκτρικό εργαλείο αντίθετα στην κατεύθυνση της κίνησης του δίσκου λείανση στο σημείο εμπλοκής. δ) Να εργάζεστε ιδιαίτερα προσεκτικά στην περιοχή γωνιών, κοφτερών ακμών κτλ. Εμποδίζετε, την απώθηση του εξαρτήματος από το επεξεργαζόμενο κομμάτι και το μάγκωμα. Το περιστρεφόμενο εξάρτημα έχει την τάση να μαγκώνει στις γωνίες, στις κοφτερέςΕΛΛΗΝΙΚΑ el

ακμές ή όταν απωθείται. Αυτό προκαλεί την απώλεια του ελέγχου ή την ανάκρουση. ε) Μη χρησιμοποιείτε κανέναν αλυσιδωτό ή οδοντωτό πριονόδισκο και κανένα διαμαντόδισκο τομέων με πάνω από 10 mm πλάτος σχισμών. Τέτοια εξαρτήματα προκαλούν τακτικά μια ανάκρουση ή την απώλεια του ελέγχου του ηλεκτρικού εργαλείου. ζ) Αποφεύγετε το μπλοκάρισμα του δίσκου κοπής ή την πολύ μεγάλη δύναμη πίεσης. Μην εκτελείτε καμία υπερβολικά βαθιά κοπή. Μια υπερφόρτωση του δίσκου κοπής αυξάνει την καταπόνηση και την τάση για μάγκωμα ή μπλοκάρισμα και έτσι τη δυνατότητα μιας ανάκρουσης ή της θραύσης του δίσκου κοπής. η) Σε περίπτωση που μαγκώσει ο δίσκος κοπής ή διακόψετε την εργασία, απενεργοποιήστε το εργαλείο και κρατήστε το ήρεμα, ώσπου να σταματήσει ο δίσκος. Μην προσπαθήσετε ποτέ, να τραβήξετε τον περιστρεφόμενο ακόμα δίσκο από την τομή, διαφορετικά μπορεί να προκύψει μια ανάκρουση. Εξακριβώστε και αποκαταστήστε την αιτία για το μάγκωμα. θ) Μην ενεργοποιήσετε το ηλεκτρικό εργαλείο ξανά, όσο βρίσκεται στο επεξεργαζόμενο κομμάτι. Αφήστε το δίσκο κοπής να φθάσει πρώτα τον πλήρη αριθμό στροφών, προτού συνεχίσετε προσεκτικά την κοπή. Σε διαφορετική περίπτωση μπορεί να μαγκώσει ο δίσκος, να πεταχτεί έξω από το επεξεργαζόμενο κομμάτι ή να προκαλέσει μια

ι) Στηρίζετε τις πλάκες ή τα μεγάλα επεξεργαζόμενα κομμάτια, για να μειώσετε τον κίνδυνο μιας ανάκρουσης από τυχόν μάγκωμα του δίσκου κοπής. Τα μεγάλα επεξεργαζόμενα κομμάτια μπορούν να λυγίσουν κάτω από το ίδιο τους το βάρος. Το επεξεργαζόμενο κομμάτι πρέπει να στηρίζεται και στις δύο πλευρές του δίσκου, και μάλιστα τόσο κοντά στην τομή όσο και στην άκρη. κ) Προσέχετε ιδιαίτερα στην "κοπή θηλάκων" σε υπάρχοντες τοίχους ή σε άλλες μη εμφανείς περιοχές. Ο βυθιζόμενος δίσκος κοπής μπορεί κατά την κοπή σε σωλήνες αερίου ή σωλήνες νερού, ηλεκτρικούς αγωγούς ή σε άλλα αντικείμενα να προκαλέσει μια ανάκρουση.

4.3 Περαιτέρω υποδείξεις ασφαλείας:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Φοράτε πάντοτε προστατευτικά γυαλιά. Βεβαιωθείτε, ότι στη θέση που πρόκειται να εργαστείτε, δε βρίσκονται καλώδια ρεύματος, σωλήνες νερού ή αερίου (π.χ. με τη βοήθεια ενός ανιχνευτή μετάλλων). Στις εργασίες με τη φρέζα αυλακώσεων τοίχου χρησιμοποιείτε πάντοτε τη συνημμένη πλευρική πρόσθετη λαβή (9). Το επεξεργαζόμενο κομμάτι πρέπει να ακουμπά σταθερά και να είναι ασφαλισμένο, π.χ. με τη βοήθεια σφιγκτήρων. Τα μεγάλα επεξεργαζόμενα κομμάτια πρέπει να υποστηρίζονται επαρκώς. Οι διαμαντόδισκοι κοπής πρέπει να ταιριάζουν χωρίς τζόγο στη φλάντζα στήριξης. Μη χρησιμοποιήσετε κανέναν προσαρμογέα ή

Οι διαμαντόδισκοι κοπής πρέπει να φυλάγονται και να χρησιμοποιούνται προσεκτικά, σύμφωνα με τις υποδείξεις του κατασκευαστή. Βεβαιωθείτε, ότι οι διαμαντόδισκοι κοπής είναι τοποθετημένοι σύμφωνα με τις υποδείξεις του κατασκευαστή. Μην ενεργοποιείτε το εργαλείο ποτέ χωρίς τοποθετημένο προφυλακτήρα. Φροντίστε ώστε οι σπινθήρες που δημιουργούνται κατά τη χρήση να μην προκαλέσουν κανένα κίνδυνο, να μην πετύχουν π.χ. το χρήστη ή άλλα άτομα ή να αναφλέξουν εύφλεκτες ουσίες. Οι επικίνδυνες περιοχές πρέπει να προστατεύονται με καλύμματα που δεν αναφλέγονται εύκολα. Να έχετε πάντοτε έτοιμο στις επικίνδυνες περιοχές ένα κατάλληλο πυροσβεστικό μέσο. Οι διαμαντόδισκοι κοπής συνεχίζουν να περιστρέφονται και μετά την απενεργοποίηση του εργαλείου. Κατά την εργασία με το ηλεκτρικό σας εργαλείο να φοράτε πάντοτε προστατευτικά γυαλιά, μάσκα προστασίας της αναπνοής, γάντια εργασίας, ωτοασπίδες και σταθερά παπούτσια! Οι σκόνες από υλικά, όπως μπογιά που περιέχει μόλυβδο, μερικά είδη ξύλου, ορυκτά και μέταλλα, μπορούν να είναι επιβλαβείς για την υγεία. Η επαφή ή η εισπνοή της σκόνης μπορεί να προκαλέσει αντιδράσεις και/ή αναπνευστικά νοσήματα στα πλησίον ευρισκόμενα άτομα. Χρησιμοποιείτε μια κατάλληλη εγκατάσταση αναρρόφησης! Ορισμένες σκόνες ισχύουν ως καρκινογόνες, ιδιαίτερα σε συνδυασμό με πρόσθετα υλικά επεξεργασίας ξύλου (χρωμικό υλικό, υλικό προστασίας ξύλου). Η επεξεργασία υλικού που περιέχει αμίαντο επιτρέπεται να γίνεται μόνο από ειδικευμένα άτομα. - Για να πετύχετε έναν υψηλό βαθμό αναρρόφησης της σκόνης, χρησιμοποιείτε έναν κατάλληλο απορροφητήρα Metabo μαζί με αυτό το ηλεκτρικό εργαλείο. - Φροντίζετε για καλό αερισμό της θέσης

- Συνίσταται, η χρήση μιας μάσκας προστασίας της αναπνοής με κατηγορία φίλτρου P2. Προσέξτε τις ισχύουσες στη χώρα σας προδιαγραφές για τα επεξεργαζόμενα υλικά. Δεν επιτρέπεται να γίνεται επεξεργασία υλικών, που επεξεργαζόμενα δημιουργούν επικίνδυνες για την υγεία σκόνες ή ατμούς (π.χ. αμίαντος). Φροντίστε, να είναι ελεύθερα τα ανοίγματα αερισμού, κατά τις εργασίες κάτω από συνθήκες δημιουργίας σκόνης. Σε περίπτωση που θα ήταν απαραίτητη η απομάκρυνση της σκόνης, αποσυνδέστε πρώτα το ηλεκτρικό εργαλείο από το δίκτυο του ρεύματος (χρησιμοποιήστε μη μεταλλικά αντικείμενα) και αποφύγετε τη βλάβη των εσωτερικών εξαρτημάτων.ΕΛΛΗΝΙΚΑel

Δεν επιτρέπεται να χρησιμοποιούνται τα χαλασμένα ή παραμορφωμένα εξαρτήματα καθώς και τα εξαρτήματα που παρουσιάζουν κραδασμούς. Αποφύγετε τις ζημιές στους σωλήνες αερίου ή στους σωλήνες παροχής νερού, στους ηλεκτρικούς αγωγούς και στους φέροντες τοίχους (στατική). Σε περίπτωση χρήσης του εργαλείου στην ύπαιθρο: Εγκαταστήστε πιο μπροστά ένα διακόπτη ασφαλείας εσφαλμένου ρεύματος (FI) με μέγιστο ρεύμα ενεργοποίησης (30 mA)! Προτού πραγματοποιήσετε μία οποιαδήποτε ρύθμιση, αλλαγή εξοπλισμού ή συντήρηση, τραβήξτε το φις από την πρίζα. Μια χαλασμένη ή ραγισμένη πρόσθετη λαβή πρέπει να αντικατασταθεί. Μη χρησιμοποιείτε το εργαλείο με ελαττωματική λαβή. Ένας χαλασμένος ή ραγισμένος προφυλακτήρας πρέπει να αντικατασταθεί. Μη χρησιμοποιείτε το εργαλείο με ελαττωματικό προφυλακτήρα. Μην ενεργοποιείτε το εργαλείο, όταν λείπουν ή παρουσιάζουν ελάττωμα μέρη του εργαλείου ή οι προστατευτικές διατάξεις. Όταν το εργαλείο κατά την ενεργοποίηση επιταχύνεται πάρα πολύ γρήγορα στο μέγιστο αριθμό στροφών, βρίσκεται ένα σφάλμα στα ηλεκτρονικά. Περαιτέρω ηλεκτρονικές λειτουργίες σχετικές με την ασφάλεια, δεν είναι πλέον διαθέσιμες. Αναθέστε την άμεση επισκευή του εργαλείου (Βλέπε στο κεφάλαιο 16.). Βλέπε σελίδα 2. 1 Μοχλός για τη ρύθμιση του βάθους κοπής 2 Κλίμακα για το βάθος κοπής 3 Άνοιγμα υποδοχής της διάταξης αναρρόφησης 4 Ηλεκτρονική ένδειξη σήματος 5 Ασφάλεια (έναντι ακούσιας ενεργοποίησης, ενδεχομένως για συνεχή λειτουργία)*

Πληκτροδιακόπτης (για την ενεργοποίηση/ απενεργοποίηση) 7 Κουμπί (για την περιστροφή της κύριας χειρολαβής)* 8 Κύρια χειρολαβή 9 Πρόσθετη λαβή 10 Βίδα σταθεροποίησης 11 Κουμπί κλειδώματος 12 Βίδα σύσφιγξης (για τη στερέωση του προφυλακτήρα) 13 Παξιμάδι σύσφιγξης 14 Ροδέλες απόστασης 15 Δίσκος κοπής * 16 Δίσκος κοπής * 17 Φλάντζα υποδοχής 18 Γαντζόκλειδο 19 Προφυλακτήρας

• Ανάλογα του εξοπλισμού/δε συμπεριλαμβάνεται στα υλικά παράδοσης Πριν τη θέση σε λειτουργία ελέγξτε, εάν η τάση και η συχνότητα που αναφέρονται στην πινακίδα τύπου ταυτίζονται με τα στοιχεία του ηλεκτρικού σας δικτύου. Ευθυγράμμιση του προφυλακτήρα (όταν χρειάζεται): - Λύστε τη βίδα σύσφιγξης (12). - Γυρίστε τον προφυλακτήρα έτσι, ώστε η κλειστή περιοχή να δείχνει προς το χρήστη. - Σφίξτε δυνατά τη βίδα σύσφιγξης (12). Ελέγξτε την καλή προσαρμογή - ο προφυλακτήρας (19) δεν επιτρέπεται να μπορεί να περιστραφεί.

6.1 Περιστρεφόμενη κύρια χειρολαβή

Να εργάζεστε μόνο με ασφαλισμένη την κύρια χειρολαβή (8). Βλέπε σελίδα 2, εικόνα B. - Πατήστε το κουμπί (7). - Η κύρια χειρολαβή (8), μπορεί τώρα να περιστραφεί και προς τις δύο πλευρές κατά 90° και να ασφαλιστεί. - Ελέγξτε την καλή προσαρμογή: Η κύρια χειρολαβή (8) πρέπει να είναι ασφαλισμένη και να μην επιτρέπεται να περιστραφεί. Βλέπε σελίδα 2. Απενεργοποιήστε το εργαλείο. Τραβήξτε από την πρίζα το φις σύνδεσης στο

- Θέστε το εργαλείο στα πλάγια (η κλίμακα (2) για το βάθος κοπής πρέπει να είναι ορατή). - Λύστε το μοχλό (1) για τη ρύθμιση του βάθους

και ρυθμίστε το μικρότερο βάθος κοπής. - Πιέστε μέσα κουμπί κλειδώματος (11) και γυρίστε τον άξονα, ώσπου να αντιληφθείτε την ασφάλιση του κουμπιού κλειδώματος (μόνο στην ακινητοποίηση!). - Αφαιρέστε και καθαρίστε τη φλάντζα υποδοχής (17), τις ροδέλες απόστασης (14) και το παξιμάδι σύσφιγξης (13). - Τοποθετήστε τη φλάντζα υποδοχής (17) στον άξονα. Είναι σωστά τοποθετημένη, όταν δεν μπορεί να περιστραφεί πάνω στον άξονα. - Τοποθετήστε τον δίσκο κοπής (16) στη φλάντζα υποδοχής. Προσέξτε για τη σωστή κατεύθυνση περιστροφής. Η κατεύθυνση περιστροφής υποδεικνύεται με βέλη πάνω στον δίσκο κοπής και στο προστατευτικό κάλυμμα. - Τοποθετήστε τις ροδέλες απόστασης (14). Για το πλάτος αυλάκωσης και τις απαραίτητες ροδέλες απόστασης βλέπε στον πίνακα στη σελίδα 2. - Τοποθετήστε τον δίσκο κοπής (15). Προσέξτε για τη σωστή κατεύθυνση περιστροφής. Η κατεύθυνση περιστροφής υποδεικνύεται με βέλη πάνω στον δίσκο κοπής και στο προστατευτικό κάλυμμα. Ανεξάρτητα από το πλάτος αυλάκωσης πρέπει να συναρμολογούνται πάντοτε όλες

6. Θέση σε λειτουργία

7. Πλάτος αυλάκωσηςΕΛΛΗΝΙΚΑ el

οι συνημμένες επτά ροδέλες απόστασης. Πρέπει να βρίσκεται το ελάχιστο μια ροδέλα απόστασης ανάμεσα στους δύο διαμαντόδισκους κοπής. - Βιδώστε το παξιμάδι σύσφιγξης (13). - Πατήστε το κουμπί κλειδώματος (11) και κρατήστε το πατημένο. - Σφίξτε το παξιμάδι σύσφιγξης (13) με ένα γαντζόκλειδο (18). Οι συναρμολογημένοι δίσκοι κοπής προεξέχουν από τον προφυλακτήρα, γι’ αυτό μην τοποθετείτε το εργαλείο πάνω στους τροχίσκους αλλά ακουμπάτε το εργαλείο

Εκτέλεση δοκιμαστικής λειτουργίας: Παραμείνετε εσείς και τα πλησίον ευρισκόμενα άτομα εκτός του επιπέδου του περιστρεφόμενου δίσκου λείανση και αφήστε το εργαλείο να λειτουργήσει για ένα λεπτό με το μέγιστο αριθμό στροφών. Οι χαλασμένοι δίσκοι λείανση σπάζουν συνήθως σε αυτό το χρόνο

Σταματήστε αμέσως, όταν εμφανιστούν σημαντικές ταλαντώσεις ή όταν διαπιστωθούν άλλα ελαττώματα. Εάν προκύψει αυτή η κατάσταση, ελέγξτε το εργαλείο, για την εξακρίβωση της αιτίας. Όταν κανείς αφαιρέσει τον μπροστινό διαμαντόδισκο κοπής και αφήσει μόνο τον πίσω δίσκο πάνω στο εργαλείο, η φρέζα αυλακώσεων τοίχου είναι κατάλληλη επίσης για εργασίες κοπής (π.χ. πλακιδίων). Λύστε το μοχλό (1) και ρυθμίστε το βάθος κοπής. Σφίξτε ξανά το μοχλό (1).

Σε περίπτωση πάρα πολύ σκληρού μπετόν και σε βάθος κοπής πάνω από 35 mm, συνίσταται η εκτέλεση της κοπής σε 2 βήματα εργασίας, για την πρόληψη μιας υπερφόρτωσης του εργαλείου. Προσοχή! Μην εργάζεστε ποτέ χωρίς αναρρόφηση της σκόνης. Η σκόνη μπορεί να είναι επιβλαβείς για την υγεία! Μην εργάζεστε ποτέ χωρίς αναρρόφηση της σκόνης. Ο κινητήρας στομώνει διαφορετικά γρήγορα με τη σκόνη πέτρας. Χρησιμοποιείτε έναν κατάλληλο απορροφητήρα Metabo, βλέπε στο κεφάλαιο15.. Για την αναρρόφηση της σκόνη της πέτρας που δημιουργείται κατά την εργασία με τη φρέζα αυλακώσεων τοίχου, τοποθετείται ο εύκαμπτος σωλήνας αναρρόφησης 30 344 (4 m) στο άνοιγμα υποδοχής της διάταξης αναρρόφησης (3). Η σύνδεση μπαγιονέτας εμποδίζει την αθέλητη αποσύνδεση του εύκαμπτου σωλήνας αναρρόφησης κατά την εργασία με το εργαλείο. Σε περίπτωση χρήσης ενός δεύτερου εύκαμπτου σωλήνα αναρρόφησης 30 344 μπορεί να τοποθετηθεί η συσκευή αναρρόφησης σε μια απόσταση μέχρι και 8 m από τη θέση εργασίας. (Ο εύκαμπτος σωλήνας αναρρόφησης δε συμπεριλαμβάνεται στα υλικά παράδοσης). Για τη σύνδεση ενός εύκαμπτου σωλήνα αναρρόφησης χωρίς σύνδεση μπαγιονέτας τοποθετήστε το συμπαραδιδόμενο προσαρμογέας σύνδεσης. Οδηγείτε το εργαλείο πάντοτε με τα δύο

Πρώτα ενεργοποιείτε το εργαλείο και μετά

εξάρτημα εργασίας στο επεξεργαζόμενο κομμάτι. Αποφεύγετε, να αναρροφά το εργαλείο πρόσθετη σκόνη και απόβλητα. Κατά την ενεργοποίηση και απενεργοποίηση κρατάτε το εργαλείο μακριά από τη συγκεντρωμένη σκόνη. Εναποθέτετε το εργαλείο μετά την απενεργοποίηση, αφού πρώτα ακινητοποιηθεί ο

Αποφεύγετε το ακούσιο ξεκίνημα: Απενεργοποιείτε πάντοτε το εργαλείο, όταν απομακρύνετε το φις από την πρίζα του ρεύματος ή όταν παρουσιαστεί μια διακοπή ρεύματος. Σε περίπτωση συνεχούς λειτουργίας το εργαλείο εξακολουθεί να λειτουργεί, όταν σας ξεφύγει από το χέρι. Γι’ αυτό να κρατάτε το εργαλείο πάντοτε καλά με τα δύο χέρια από τις προβλεπόμενες χειρολαβές, να στέκεστε σταθερά και να εργάζεστε συγκεντρωμένοι. Βλέπε σελίδα 2, εικόνα A. Σύντομη λειτουργία: Ενεργοποίηση: Σπρώξτε την ασφάλεια (5) προς την κατεύθυνση του βέλους και πατήστε τον πληκτροδιακόπτη (6). Απενεργοποίηση: Αφήστε τον πληκτροδιακόπτη (6) ελεύθερο. Συνεχής λειτουργία (ανάλογα τον εξοπλισμό): Ενεργοποίηση: Σπρώξτε την ασφάλεια (5) προς την κατεύθυνση του βέλους, πατήστε τον πληκτροδιακόπτη (6) και κρατήστε τον πατημένο. Το εργαλείο είναι τώρα ενεργοποιημένο. Σπρώξτε τώρα την ασφάλεια (5) άλλη μια φορά προς την κατεύθυνση του βέλους, για να κλειδώσετε τον πληκτροδιακόπτη (6) (συνεχής λειτουργία). Απενεργοποίηση: Πατήστε τον πληκτροδιακόπτη (6) και αφήστε τον ελεύθερο.

8. Χρήση του εργαλείου με μόνο

ένα διαμαντόδισκο κοπής

10. Αναρρόφηση της σκόνη

11. Ενεργοποίηση και

απενεργοποίησηΕΛΛΗΝΙΚΑel

Χρησιμοποιείτε τη φρέζα αυλακώσεων τοίχου μόνο με τοποθετημένη πρόσθετη λαβή (9)! Το στήριγμα της λαβής μετά το λύσιμο της βίδας σταθεροποίησης (10) μπορεί να προσαρμοστεί σε βήματα των 30° στην εκάστοτε θέση εργασίας. Οι 4 πείροι σταθεροποίησης στο στήριγμα της λαβής εισέρχονται με το σφίξιμο της βίδας σταθεροποίησης στις αντίστοιχες τρύπες. Οδηγείτε το εργαλείο πάντοτε με τα δύο χέρια στην κύρια χειρολαβή και στην πρόσθετη λαβή. Τοποθετήστε τη φρέζα αυλακώσεων τοίχου με τα πίσω ρολά οδήγησης πάνω στην επιφάνεια

Οδηγήστε το κινούμενο εργαλείο αργά προς τα κάτω, ώσπου να ακουμπήσουν όλα τα ρολά οδήγησης πάνω στην επιφάνεια εργασίας. Μετά τραβήξτε το εργαλείο στην κατεύθυνση

π.χ. από επάνω προς τα κάτω, όπως στην εικόνα A (σελίδα 4) ή - στις οριζόντιες κοπές - προς τα πάνω σας, όπως στην εικόνα B (σελίδα 4). Όταν τελειώσει το αυλάκι, απενεργοποιήστε το εργαλείο και κρατήστε το ήρεμα, ώσπου να ακινητοποιηθεί ο δίσκος. Μην προσπαθήσετε ποτέ, να τραβήξετε τον περιστρεφόμενο ακόμα δίσκο από την τομή, διαφορετικά μπορεί να προκύψει μια ανάκρουση. Εναποθέστε το εργαλείο στα πλάγια. Η λωρίδα που παραμένει ανάμεσα στις δύο κοπές μπορεί να απομακρυνθεί με το συμπαραδιδόμενο

Καθαρισμός του κινητήρα: Για την αποφυγή αποθεμάτων από τη σκόνη πέτρας στο εσωτερικό της φρέζας αυλακώσεων τοίχου σε περίπτωση μεγαλύτερης διάρκειας χρήσης του εργαλείου πρέπει ο κινητήρας να καθαρίζεται κάπου-κάπου με ξεφύσημα (μέσα από τις σχισμές αερισμού στο πίσω μέρος του περιβλήματος του κινητήρα). Αυτή η εργασία θα πρέπει κατά το δυνατόν να μη γίνεται σε κλειστούς χώρους. Κουμπί (7) για τη ρύθμιση της χειρολαβής: Ξεφυσάτε κάπου-κάπου το κουμπί (στην πατημένη κατάσταση, και στις 3 θέσεις της κύριας χειρολαβής). - Προστασία έναντι υπερφόρτισης: Η ηλεκτρονική ενδεικτική λυχνία (4) ανάβει και ο αριθμός στροφών με φορτίο μειώνεται λίγο. Το εργαλείο υπερφορτώνεται. Εξακολουθήστε να εργάζεστε με μειωμένο φορτίο, ώσπου να σβήσει η ηλεκτρονική ενδεικτική λυχνία. - Προστασία έναντι υπερφόρτισης: Η ηλεκτρονική ενδεικτική λυχνία (4) ανάβει και ο αριθμός στροφών με φορτίο μειώνεται πολύ. Η θερμοκρασία του κινητήρα είναι πολύ υψηλή! Αφήστε το εργαλείο να λειτουργήσει χωρίς φορτίο, ώσπου να έχει ψυχθεί και να σβήσει η ηλεκτρονική ενδεικτική

- Απενεργοποίηση ασφαλείας Metabo S- automatic: Η ηλεκτρονική ενδεικτική λυχνία (4) ανάβει και το εργαλείο ΑΠΕΝΕΡΓΟΠΟΙΗΘΗΚΕ από μόνο του. Σε περίπτωση πολύ υψηλής ταχύτητας αύξησης του ρεύματος (όπως παρουσιάζεται π.χ. σε περίπτωση μιας ξαφνικής εμπλοκής ή μιας ανάκρουσης) απενεργοποιείται το εργαλείο. Απενεργοποιήστε το εργαλείο με τον πληκτροδιακόπτη (6). Ενεργοποιήστε μετά ξανά το εργαλείο και συνεχίστε κανονικά την εργασία. Αποφύγετε άλλες εμπλοκές. Βλέπε στο κεφάλαιο 4.2. - Προστασία από αθέλητη επανεκκίνηση: Η ηλεκτρονική ενδεικτική λυχνία (4) ΑΝΑΒΟΣΒΗΝΕΙ και το εργαλείο δε λειτουργεί. Η προστασία από αθέλητη επανεκκίνηση έχει ενεργοποιηθεί. Εάν το φις (ρευματολήπτης) τοποθετηθεί στην πρίζα με ενεργοποιημένο το εργαλείο ή αποκατασταθεί η τροφοδοσία του ρεύματος μετά από μια διακοπή, το εργαλείο δε λειτουργεί. Θέστε το εργαλείο εκτός λειτουργίας και ξανά σε λειτουργία. - Το εργαλείο επιταχύνει κατά την ενεργοποίηση πολύ γρήγορα στο μέγιστο αριθμό στροφών, δηλαδή ο αυτόματος περιορισμός του ρεύματος εκκίνησης (ομαλή εκκίνηση) δε λειτουργεί. Υφίσταται ένα ηλεκτρονικό σφάλμα, περαιτέρω ηλεκτρονικές λειτουργίες σχετικές με την ασφάλεια, δεν είναι πλέον διαθέσιμες. Αναθέστε την άμεση επισκευή του εργαλείου (Βλέπε στο κεφάλαιο 16.). Χρησιμοποιείτε μόνο γνήσια εξαρτήματα της Metabo. Όταν χρειάζεστε εξαρτήματα, απευθυνθείτε παρακαλώ στον προμηθευτή σας. Διαμαντόδισκοι κοπής Metabo: Ψ 230 mm, συγκόλληση με λέιζερ, κατάλληλοι για ξηρή κοπή, πάχος δίσκου στην περιοχή σύσφιγξης = 1,8 mm, τρύπα = 22,23 mm, για τη φρέζα αυλακώσεων τοίχου MFE 65 Πεδίο εφαρμογής Αριθ. παραγγελίας Για σκληρά και ημίσκληρα υλικά (π.χ. μπετόν, επίσης οπλισμένο) 6.28134 Για τραχιά υλικά (π.χ. τραχύ μπετόν, ψαμμίτης, ασβεστόλιθος, αεριομπετόν και παρόμοια) 6.28145

12. Η εργασίες με τη φρέζα

15. ΕξαρτήματαΕΛΛΗΝΙΚΑ el

Οι επισκευές των ηλεκτρικών εργαλείων επιτρέπεται να διενεργούνται μόνον από ηλεκτροτεχνίτες! Με ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη επισκευής απευθυνθείτε παρακαλώ στην αντίστοιχη αντιπροσωπία της Metabo. Διευθύνσεις βλέπε www.metabo.com. Τους καταλόγους ανταλλακτικών μπορείτε να τους κατεβάσετε στη διεύθυνση www.metabo.com. Η δημιουργούμενη σκόνη λείανσης μπορεί να περιέχει βλαβερές ουσίες: Μην αποσύρετε τη σκόνη με τα οικιακά απορρίμματα, αλλά σωστά, παραδίδοντας τη σκόνη σε μια θέση συγκέ- ντρωσης ειδικών απορριμμάτων. Τηρείτε τους εθνικούς κανονισμούς για την απόσυρση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος και για την ανακύκλωση των άχρηστων εργαλείων, συσκευασιών και εξαρτη-

Τα υλικά συσκευασίας πρέπει να απορρίπτονται σύμφωνα με τη σήμανσή τους σύμφωνα με τις κοινοτικές οδηγίες. Περαιτέρω υποδείξεις θα βρείτε στην ηλεκτρονική διεύθυνση www.metabo.com στην περιοχή Service. Μόνο για τις χώρες της ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στα οικιακά απορρί- µµατα! Σύμφωνα µε την Ευρωπαϊκή Οδηγία 2002/96/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωµάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγο- νται ξεχωριστά και να επιστρέφονται για ανακύ- κλωση µε τρόπο φιλικό προς το περιβάλλον. Διευκρινίσεις στα στοιχεία στη σελίδα 3. Διατηρούμε το δικαίωμα για αλλαγές, που εξυπηρετούν την τεχνική πρόοδο. D =Διάμετρος των διαμαντόδισκων κοπής B =Δυνατό πλάτος αυλάκωσης T =Ρυθμιζόμενο βάθος κοπής P1 =Ονομαστική ισχύς P2 =Αποδιδόμενη ισχύς n =Ονομαστικός αριθμός στροφών m =Βάρος χωρίς καλώδιο σύνδεσης στο

Συνολική τιμή κραδασμών (διανυσματικό άθροισμα τριών κατευθύνσεων) υπολογισμένη σύμφωνα με το πρότυπο EN 60745:

=Τιμή εκπομπής κραδασμών

= Ανασφάλεια (ταλάντωση) Η στάθμη ταλαντώσεων που αναφέρεται σε αυτές τις υποδείξεις έχει μετρηθεί σύμφωνα με μια τυποποιημένη στο πρότυπο EN 60745 μέθοδο μέτρησης και μπορεί να χρησιμοποιηθεί για τη σύγκριση των ηλεκτρικών εργαλείων μεταξύ τους. Η μέθοδος είναι επίσης κατάλληλη για μια προσωρινή εκτίμηση του φόρτου των ταλαντώσεων. Η αναφερόμενη στάθμη ταλαντώσεων εκπροσωπεί τις κύριες εφαρμογές του ηλεκτρικού εργαλείου. Όταν όμως το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμογές, με αποκλίνοντα εξαρτήματα ή με ανεπαρκή συντήρηση, μπορεί να αποκλίνει η στάθμη των ταλαντώσεων. Για μια ακριβή εκτίμηση του φόρτου των ταλαντώσεων θα πρέπει να ληφθούν υπόψη επίσης και οι χρόνοι, στους οποίους το εργαλείο είναι απενεργοποιημένο ή λειτουργεί, αλλά δε βρίσκεται πραγματικά σε χρήση. Αυτό μπορεί να μειώσει σημαντικά το φόρτο των ταλαντώσεων για όλο το χρονικό διάστημα της

Καθορίστε πρόσθετα μέτρα ασφαλείας για την προστασία του χειριστή από την επίδράση των ταλαντώσεων, όπως για παράδειγμα: Συντήρηση του ηλεκτρικού εργαλείου και των εξαρτημάτων εργασίας, διατήρηση των χεριών ζεστών, οργάνωση της πορείας των εργασιών. Τυπικές ηχητικές στάθμες, αξιολόγηση Α:

=Στάθμη ηχητικής πίεσης

=Στάθμη ηχητικής ισχύος

pA/WA = Ανασφάλεια (ηχητική στάθμη) Χρησιμοποιείτε προστασία ακοής (ωτασπίδες)! Οι τιμές μετρήθηκαν σύμφωνα με το πρότυπο EN 60745. Εργαλείο της κατηγορίας βαθμού προστασίας II ~ Εναλλασσόμενο ρεύμα Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές).

17. Προστασία περιβάλλοντος

18. Τεχνικά στοιχείαMAGYARhu
