GEBRUIKSAANWIJZING MFE 65 METABO

nl Oorspronkelijke gebruiksaanwijzing 23

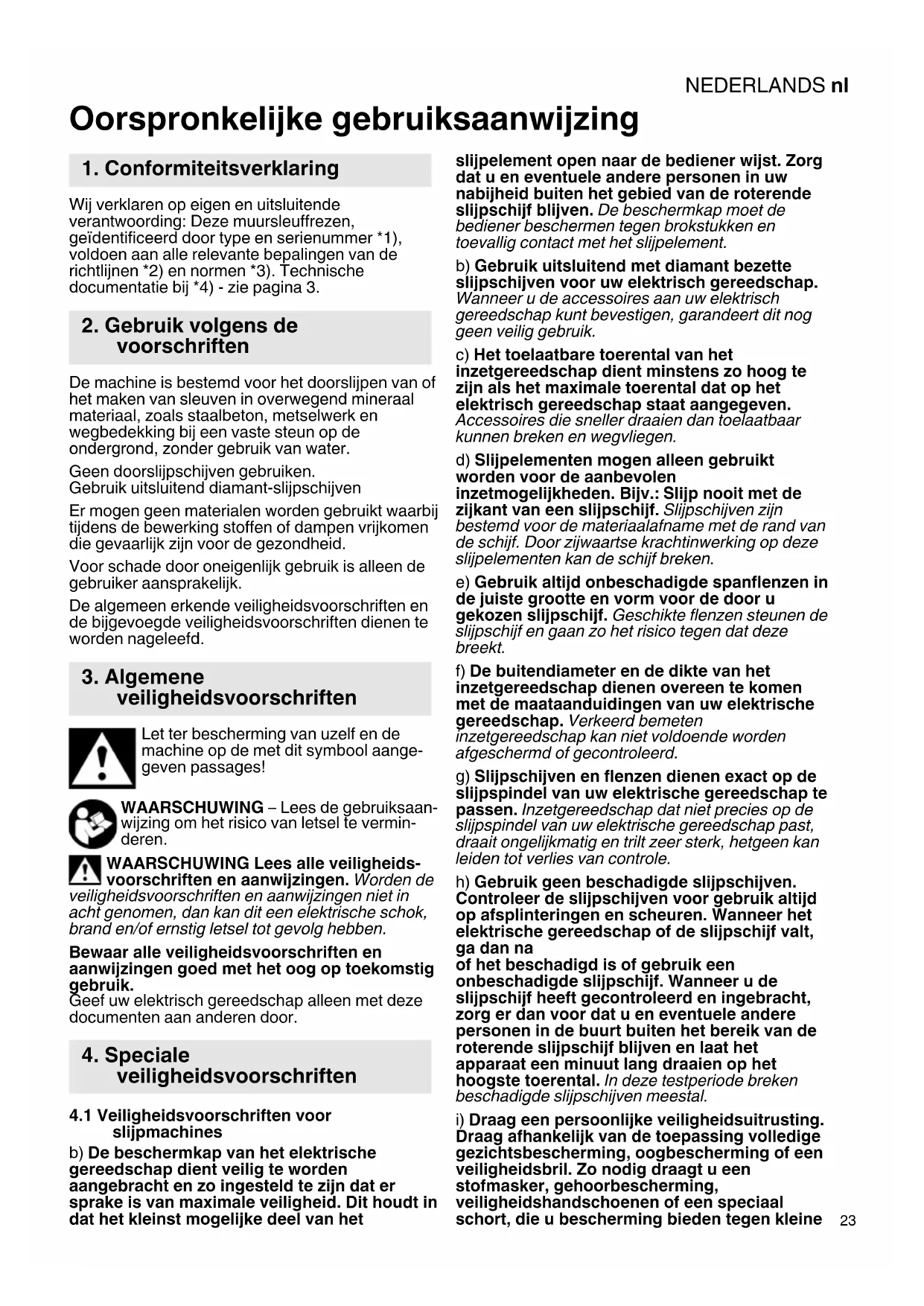

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigena en uitsluitende verantwoording: Deze muursleuffrezen, geidentificerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4)-zie pagina 3.

2. Gebruik volgens de voorschriften

De machine is bestemd voor het dooreljpen van of het maken van sleuven in overwegen mineraal materiaal, zoals staalbeton, metselwerk en wegbedekking bij een vaste steun op de ondergrond, zonder gebruik van water.

Geen doorsliipschijven gebruiken.

Gebruik uitsluitend diamant-slijpschijven

Er mogen geen materialen worden gebruikt waar bij tijdens de bewerking stoffen of dampen vrijkomen die gevaarlijk zijn voor de gezondheid.

Voor schade door oneigenlijk gebruik is alleen de gebruiker aansprakelijk.

De algemeen erkende veriligeidsvoorschriften en de bijgevoegde veriligeidsvoorschriften dienen te worden nageleefd.

3. Algemene veiligheidsvoorschriften

Let ter bescherming van uzelf en de machine op de met dit symbol aangegeven passages!

WAARSCHUWING - Lees de gebruiksaanwijzing om het risico van letsel te verminderen.

WAARSCHUWING Lees alle veiligheidsvoorschriften en aanwijzingen. Worden deveiligheidsvoorschriften en aanwijzingen Niet inachtgenomen, dan kan dit een elektrische schok,brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen goed met het oog op toekomstig gebruik.

Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

4. Speciale veiligheidsvoorschriften

4.1 Veiligheidsvoorschriften voor slijpmachines

b) De beschermkap van het elektrische gereedschap dient veilig te worden aangebracht en zo ingesteld teijken dat er sprake is van maximale verilgheid. Dit houdt in dat het kleinst möglichke deel van het

slijpement open maar de bediener wijst. Zorg dat u en eventuele andere personen in uw nabijheid buiten het gebied van de roterende lijpschijf blijven. De beschermkap moet de bediener beschermen gegen brokstukken en toe Vallig contact met het lijpement.

b) Gebruik uitsluitend met diamant bezette slijpschijven voor uw elektrisch gereedschap. Wanner u de accessoires aan uw elektrisch gereedschap Aunt bevestigen, garandeert dit nog geen veilig gebruik.

c) Het toelaatbare toerental van het inzetgereedschap dient minstens zo hoog te zich als het maximale toerental dat op het elektrisch gereedschap staat aangegeven. Accessoires die sneller draaien dan toelaatbaar kunnen breken en wegliegen.

d) Slijpelementen mogen alleen gebruikt worden voor de aanbevolen inzetmogelijkheden. Bijv.: Slijp nooit met de zichkant van een slijpschijf. Slijpschijven zijn bestemd voor de materiaalafname met de rand van de schijf. Door zichwaartse krachtinwerking op deze slijpelementen kan de schijf breken.

e) Gebruik alkijd onbeschadigde spanflenzen in de juiste grootte en vorm voor de door u gekozen slijpschijf. Geschekte flenzen steunen de slijpschijf en gaan zo het risico gegen dat.Deze breekt.

f) De buitendiameter en de dikte van het inzetgereedschap dienen overeen te komen met de maataanduidingen van uw elektrische gereedschap. Verkeerd bemeten inzetgereedschap kan nicht voldoende worden afgeschermd of gecontroleerd.

g) Slijpschijven en flenzen dieren exact op de slijspindel van uw elektrische gereedschap te passen. Inzetgereedschap dat Niet precies op de slijspindel van uw elektrische gereedschap past, draait ongelijkmatig en trift zeer sterk, hetgeen kan leiden tot verlies van controle.

h) Gebruik geen beschadigde slijpschijven. Controller de slijpschijven voor gebruik algijd op aftsplinteringen en scheuren. Wanner het elektrische gereedschap of de slijpschijf valt, ga dan na of het beschadigd is of gebruik een onbeschadigde slijpschijf. Wanner u de slijpschijf heeft gecontroleerd en ingebracht, zorg er dan voor dat u en eventuele andere Personen in de buurt buiten het bereik van de roterende slijpschijf blijven en LAST het apparaat een minuut lang draaien op het hoogste toerental. In deze testperiode breken beschadigde slijpschijven meestal.

i) Draag een persoonlijke veiligheidsuitrusting. Draag afhankelijk van de toepassing volledige gezichtsbescherming, oogbescherming of een veiligheidsbril. Zo nodig draagt u een stofmasker, gehoorbescherming, veiligheidshandschoenen of een special schort, die u bescherming bieden gegenkleine

NEDERLANDSnl

slijp- en materiaaldeeltjes. Uw ogen dienen beschermd te worden gegen rondvliegende vreemde voorwerpen, die bij verschillende toepassingen ontstaan. Stof- of zuurstofmaskers dieren het stof dat bij de toepassing ontstaat te filteren. Wanner u lang aan hard geluid worden blootgesteld, kan uw gehoor beschadigd raken.

j) Let erop dat andere Personen zich op een veilige afstand van uw werkgebied bevinden. Ledereen die het werkgebied betreedt, dient een persoonlijke veiligheidsbeschemming te dragen. Gebroken inzetgereedschap of brokstukken van het werkstuk hunnen wegliegen en letsel buiten het directe werkgebiedveroorzaken.
k) Houd het apparaat alleen vast aan de geïsoleerde greepvlakken wanner u werkzaamheden uitvoert waar bij het inzetgereedschap verborgen stroomleidingen of het eigén netsnoer kan raken. Door het contact met een spanningvoerende geleider kuren ook metalen apparaatonderdelen onder spanning worden gezet, met een elektrische schok als möglichk gezolg.
I) Houd het netsnoer uit de buurt van draaiend inzetgereedschap. Wanner u de controle over het apparaat verliest, kan het netsnoer worden doorgesneden of gegren en kan uw hand of uw arm in het draaiende inzetgereedschap komen.
m) Leg het elektrisch gereedschap nooit weg voordat het inzetgereedschap geheel tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met het steunvlak, waardoor u mogelijk de contrôle over het elektrische gereedschap verliest.
n) Laat het elektrisch gereedschap Niet lopen terwijl u het draagt. Uw kleding kan door toevallig contact met het draaiende inzetgereedschap worden gegrepen waardoor het elektrisch gereedschap zich in uw lichaam kan boren.
o) Reinig regelmatig de ventilatiesleuven van uw elektrisch gereedschap. De motorventilator trekt stof in de behuizing en een sterke opeenhoping van metaalstof kan elektrische gezaren verroorzaken.
p) Gebruik het elektrische gereedschap nicht in de buurt van brandbaar materiaal. Door vonden konnen deze materialen vlam vatten.
q) Gebruik geen inzetgereedschap waarvoor vloeibare koelmedia nodig zijn. Het gebruik van water of andere vloeibare koelmedia kan leiden tot een elektrische schok.

4.2 Veiligheidsinstrumentes met het oog opterugslagen en andere gevaarlijke situations

Terugslag is de plotselinge reactie als gevolg van een draaiende slijpschijf die blijft haken of blokkeert. Indien het draaiende inzetgereedschap blokkeert of blijft haken, komt het onmiddelijk tot stilstand. Hierdoor worden een ongecontroleerd elektrisch gereedschap, gegen de draairichting van het inzetgereedschap in, op deplaats van de blokkering versneld.

Wanneer er bijv. een slijpschijf in het werkstuk blijft haken of blokkeert, kan de rand van de slijpschijf die invalid in het werkstuk vastraken, met het uitbreken van de slijpschijf of een terugslag als möglichke gevolg, De slijpschijf beweegt zich dan maar de gebruiker toe of van hem weg, afhankelijk van de draairichting van de schijf op deplaats van de blokkering. Hierbijk hun den slijpschijven ook breken. Een terugslag is het gevolg van verkeerd gebruik van het elektrische gereedschap. Deze kan worden voorkomen door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreiben.

a) Houd het elektrische gereedschap goed vast en breng uw lichaam en uw armen in zo'n positie dat u de terugslagkrachten kunt opvangen. Gebruik, indien voorhanden,.altijd de extra grep om tijdens de startfase een zo groot möglichke controle over de terugslagkrachten of reactiemomenten te hebben.De bediener kan door geschikte veiligheidsmaatregelen te nemen de terugslag- en reactiemomenten beheersen.
b) Zorg ervoor dat uw hand nooit in de buurt van draaiend inzetgereedschap komt. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.
c) Mijd het gebied voor en achter de roterende slijpschijf. Door de terugslag wordt het elektrische gereedschap op deplaats van de blokkering gegen de bewegingsrichting van de slijpschijf in gedreven.
d) Werk bijzonder voorzichtig bij hoeken, scherpe randen, enz. Zorg ervoor dat het inzetgereedschap Niet van het werkstuk terugspringt enbeklemd raakt. Het roterende inzetgereedschap heeft de neiging om bij hoeken, scherpe randen of ingeval het terugspringt beklemd te raken. Dit leidt tot verlies van controle of een terugslag.
e) Gebruik geen ketting- of getand zaagblad of gesegmenteerde diamantschijf met inkepingen van meer dan 10mm breed. Dit inzetgereedschap leidt vaak tot een terugslag of verlies van controle over het elektrische gereedschap.
f) Voorkom een te hoge aandrukkracht of een blokkering van de slijpschijf. Voer geen overmatig diepe snedesuit. Bij een overbelasting van de slijpschijf worden ook de neiging tot schuin wegdraaien of blokkeren en daarmee de kans op een terugslag of breuk van het slijpelement verhoogd.
g) Wanner de slijpschijf beklemd raakt of u het werk onderbreekt, schakel het apparaat dan uit en houd het rustig vast totdat de schijf tot stilstand gekomen is. Probeer nooit om de nog draaiende slijpschijf uit de snede te trekken, dit kan een terugslag verooorzaken. Stel de oorzaak van het beklemd raken vast en hef deze op.
h) Schakel het elektrische gereedschap zolang het zich in het werkstuk bevindt nicht opnieuw in. Laat de slijpschijf eerst het volle toerental bereiken voordat u voorzichtig verder gaat met de snede. Anders kan de schijf blijven haken,uit

het werkstuk springen of een terugslagveroorzaken.

i) Zorg voor een ondersteuning van platen of groe werkstukken om het risico van een terugslag als gevolg van een ingeklemde slijpschijf te verminderen. Grote werkstukken konnen Doorbuigen onder hun eigengewicht. Het werkstuk dient aan beiden kanten van de schijf, en zowel bij de slijpsnede als aan de rand, ondersteund te worden.
j) U dient bijzonder voorzichtig teijken bij "invalsnedes" in bestaande wanden of andereplaatsen waar u geen zich op heeft. De invalidende slijpschijf kan bij het snijden in gas- of waterleidingen, elektrische leidingen of andereobjecten een terugslag veroorzaken.

4.3 Overige veiligheidsvoorschriften:

WAARSCHUWING - Draag altijd een veiligheidsbril.

Zorg er (bijv. met behulp van een metaaldetector) voor dat zich op deplaats die bewerkt要去 worden, geen stroom-, water- of gasleidingen bevinden.

Gebruik bij het werkken met de muurgroeffrees algijd de meegeleverde extra zich-handgreep (9).

Het werkstuk dient stevig te liggen en beveiligd te zich降到 weggliden, bijv. met behulp van spaninrichtingen. Grote werkstukken dienen voldoende te worden ondersteund.

De diamant-slijpschijven dienen zonder speling om de steunflens te passen. Geen adapters of reduceerkoppen gebruiken.

Diamant-slijpschijven要去n zorgvuldig volgens de voorschriften van de fabrikant bewaard en gehanteerd worden.

Verzeker uervaan dat de diamant-slijpschijven volgens de aanwijzingen van de producent zijn aangebracht.

De machine nooit inschakelen zonder dat er beschermkappen zijn aangebracht.

Zorg ervoor dat vonden die tijdens het gebruik ontstaan geen gevaar veroorzaken, bijv. de gebruiker of andere Personen raken of ontvlambare substanties lately ontsteken.

Gevarenzones dieren met moeilijk ontvlambaredekens afgedekt te worden. Houd in zones metbrandgevaar een geschikt blusmiddel bij de hand.

Wanner de machine uitgeschakeld is, lopen de diamant-slijpschijven na.

Draag alsstigt een veiligheidsbril, stofmasker, werkhandsschoenen, gehoorbescherming en stevig schoeisel bij het werken met het elektrische gereedschap!

Stoffen akkomstig van bepaalde materialen, zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal, können schadelijk zijn voor de gezondheid.

Het aanraken of inademen van deze stoffen kan bij de gebruiker of personen die zich in de nabijheid bevinden leiden tot allergische reacties en/of

aandoingen aan de luchtwegen.

Gebruik een geschiktte afzuginstallatie!

Bepaalde stoffen gelden als kankerverwekkend, vooral in verbinding met additieven voor de houtbehandeling (chromaat, houtbeschemmingsmiddelen). Asbesthoudend materiaal mag alleen worden bewerkt door gespecialiseerd personeel.

• Om een hoge mate van stofafzuiiging te bereiken, kurz u samen met dit gereedschap een geschikte Metabo-stofafzuiiger gebruiken.
• Zorg voor een goede ventilatie van de werkplaats.
• Het worden aanbevolen om een stofmasker van filterklasse P2 te dragen.

Neem de voorschriften in acht die in uw land voor de te bewerken materiaalen van toepassing+zijn.

Ermighten werden gebrukt waar bij tijdens de bewerking stoffen of dampen vrijkomen die gevaarlijk zijn voor de gezondheid (bijv. asbest).

Zorg ervoor dat de ventilatieopengingen bij het werkden onder stoffige omstandigheden vrij়. Mocht het nodig় om het stof te verwijderen, ontkoppel dan eerst het elektrisch gereedschap van het elektriciteitsnet (gebruik nicht-metalen voorwerpen) en voorkom beschadiging van inwendige delen.

Schade aan gas- of waterleidingen, elektrische geleiders en dragende wanden (statica) voorkomen.

Bij gebruik van de machine buiten: Flveiligheidsschakelaar met max. aftschakelstroom (30 mA) voorschakelen!

De stekker alsijd uit het stopcontact halen voordat instel-, ombouw- of onderhoudswerkzaamheden worden uitgevoerd.

Een beschadigde of gebarsten extra greed dient te worden verrangen. Indien de extra greed defect is de machine nicht gebruiken.

Een beschadigde of gebarsten beschemkap dient te worden verrangen. Indien de beschemkap defect is de machine nicht gebruiken.

Schakel de machine nicht in wannerveiligheidsvoorzieningen of onderdelen van het gereedschap ontbreken of defect zich.

Wanneer de machine bij het inschakelen zeer nsel accelereert tot het maximale toerental, is er spreke van een elektrische fout. Andere elektronische veiligheidsfuncties staan nicht meer ter beschikking.

Laat de machine direct repareren (zie hoofdstuk 16.).

5. Overzicht

Zie pagina 2.

1 Hendel voor freesdiepte-instelling
2 Schaal voor freesdiepte
3 Opnameopening voor afzuiiginrichting
4 Elektronische signaalindicatie
5 Blokkering (tegen onbedoeld inschakelen, dan wel voor de continu-inschakeling)*

NEDERLANDSnl

6 Drukschakelaar (voor het in-/uitschakelen)

7 Knop (voort het draaien van de hoofdhandgreep)*

8 Hoofdhandgreep

9 Extra greed

10 Arreteerschroef

11 Vergrendelknop

12 Spanschroef (voort het bevestigen van de beschermingskap)

13 Spanmoer

14 Afstandsschijven

15 Slijpschijf *

16 Slijpschijf *

17 Opnameflens

18Tweegaatssleutel

19 Beschermkap

• afhankelijk van de uitrusting/niet in de

leveringsomvang

6. Inbedrijfstelling

Controleer voordat de machine in gebruik\ wordt genomen of de op het typeplaatje\ aangegeven netspanning en netfrequentie\ overeenkomen met de gegevens van het\ stroomnet.

• Spanschroef (12) losdraaien
• Aan de beschermkap draaien tot het gesloten deel maar de gebruiker wijst.
• De spanschosroef (12) goed vastdraaien.
  Controller of de beschermkap (19) vastzit, hij mag Niet gedraaid+kunnen worden.

6.1 Draaibare hoofdhandgreep

Alleen met vergrendelde hoofdhandgreep (8) werken.

Zie pagina 2, afbeelding B.

• Knop (7) indrukken.
• De hoofdhandgreep (8) kan nu maar beiden kanten 90^ gedraaid en vergrendeld worden.
• Controller of de hoofdhandgreep (8) goed bevestigd is: Hij dient vergrendeld teijken en er mag Niet aan hunnen worden gedraaid.

7. Groefbreedte

Zie pagina 2.

Machine uitschakelen. Netstekkeruit stopcontact halen!

• Apparaat op de zijkant leggen (schaal (2) voor freesdiepte要去 zichtaar�).
• Hendel (1) voor freesdiepte-instelling losdraaien en dekleinste freesdiepte instellen.
• Vergrendelknop (11) indrukken en aan spindel draaien tot de vergrendelknop voelbaar inklikt (alleen in stilstand!).
• Opnameflens (17), afstandschijven (14) en spanmoer (13) aflernen en reinigen.

• Opnameflens (17) op de spindel plaatsen. Deze is op de juiste wijze aangebracht als hij op de spindel Niet gedraaid kan worden.

• Slijpschijf (16) op de opnameflens steken. Letten op juiste draairichting. De draairichting is m.b.v. pijlen op slijpschijf en beschermkap aangegeven.

• Afstandschijven (14) plaatsen. Groefbreedte en vereiste afstandschijven, zie babel op pagina 2.
• Slijpschijf (15) plaatsen. Letten op juiste draairichting. De draairichting is m.b.v. pijlen op slijpschijf en beschermkap aangegeven.

Onafhankelijk van de groefbreedte要去en alle meegeleverde zeven afstandschijven algtd worden gemonteerd. Er dient zich minstens een afstandschijfCUSSEN de beide diamant-slijpschijven te bevinden.

• Spanmoer (13) opschroeven.
• Vergrendelknop (11) indrukken en ingedrukt honden.
• Spanmoer (13) met tweeegaatssleutel (18) vastdraaien.

De gemonteerde slijpschijven steken uit de beschemmingskap, waarom het apparaat Niet op de looprollen zetten maar op de zichkant neerleggen.

Testloop uitvoeren: Zorg ervoor dat u en eventuele andere Personen in de buurt buiten het bereik van de roterende slijpschijf blijven en LAST het apparaat een minuut lang draaien op het hoogste toerental. In deze testperiode breken beschadigde slijpschijven meestal. Direct stoppen wanner aanzienlijke trillingen optreten of wanner andere gebreken vastgesteld worden. Wanner deze toestand zich voordoet, contrôleert u de machine om de oorzaak vast te stellen.

8. Gebruik van de machine met maar een diamant-slijpschijf

Wanneer de voorste diamant-slijpschijf worden afgenomen en alleen dechterste schijf op de machine blijft, is de muurgroeffrees ook geschikt voor het doorslijpen (van bijv. tegels).

9. Freesdiepte

Hendel (1) losdraaien en freesdiepte instellen.
Hendel (1) waar vastdraaien.

Advies: Bij zeer hard beton en insnijdingen dieper dan 35mm is het aan te bevelen de snede in 2 bewerkingen uit te voeren om een overbelasting van de machine te voorkomen.

10. Afzuigen van steenstof

Let op! Werk nooit zicher stofafzuiging. Stof kan gevaarlijk voor de gezondheid+zijn!
Werk nooit zonder stofafzuiig. De motor loopt anders snel met steenstof dicht.

Gebruik een geschichte Metabo-stofafzuiger, zie hoofdstuk15..

Voor het afzuiigen van steenstof dat ontstaat bij het werk met de muurgroeffrees worden de zuigslang 30 344 (4 m) in de opnameopening van de afzuiginrichting (3) geplaatst. De bajonetafluiting

voorkomt dat de zuigslang bij het werkken met de machine per ongeluk loskomt.

Bij gebruik van een tweede zuigslang 30 344 kan het afzuigapparaat op een afstand van max. 8 m van de werkplek worden opgesteld.

(Zuigslang nicht bij de levering inbegrepen.)

Voor het aansluiten van een zuigslang zonder bajonetafsluiting de bijgevoegde aansluitadapter aanbrengen.

11. In- en uitschakelen

De machine altijd met beiden handen geleiden!

Eerst inschakelen, dan het inzetgereedschap\ aar het werkstuk brengen.

Het opzuigen van extra stof en spanen door de machine dient te worden voorkomen. Bij het

in- en uitschakelen moet erop worden gelet dat zich geen neergeslagen stof in de buurt van de machine bevindt. De machine na het uitschakelen pas wegzetten wanner de motor tot stilstand is gekomen.

Voorkom onverhoeds aanlopen: De machine is altiijd uitschakelen wanner de stekker uit het contact worden gehald of wanner zich een omonderbreking heeft voorgedaan.

Bij de continu-inschakeling loopt de machine,
verder wanner hij uit de hand worden

getrokken. Daarom de machine algijd met beiden handen bij de hiervoor bestemde handgrepoven vasthouden, ervoor zorgen dat u stevig staat en geconcentreerd werkken.

Zie pagina 2, afbeelding A.

Momentinschakeling:

Inschakelen: De blokkering (5) in de richting van de pijl schuiven en cervolgens de drukschakelaar (6) indrukken.

Uitschakelen: De drukschakelaar (6) loslaten.

Continu-inschakeling (afhankelijk van deuitvoering):

Inschakelen: De blokkering (5) in de richting van de pijl schuiven en cervolgens de drukschakelaar (6) indrukken en ingedrukt honden. De machine is nu ingeschakeld. Nu de blokkering (5) nogmaals in de richting van de pijl schuiven om de drukschakelaar (6) te vergrendelen (contin-inschakeling).

Uitschakelen: De drukschakelaar (6) indrukken en loslaten.

12. Het werkken met de muurgroeffrees

De muurgroeffrees alleen met de aangebrachte extra greed (9) gebruiken!

De greephouder kan na het losdraaien van de arrêteerschroef (10) in stappen van 30^ worden aangepast aan de werkpositie. De 4 fixeerpennen van de greephouder worden bij het vastdraaien van de arrêteerschroef in de betreffende boorgaten geleid.

Het apparaat.altijd met de handen aan de hoofdhandgreep en de extra greep geleiden.

De muurgroeffrees met de achefterste geleiderollen op het werkvlakplaatsen.

Het lopende apparaat langzaam omlaag brengen, tot alle geleiderollen zich op het werkvlak bevinden.

Vervolgens de machine in de freesrichting trekken, bijv. van bovenaar beneden zoals in afbeelding A (pagina 4) of - bij horizontale inkepingen -aar zich toe zoals in afbeelding B (pagina 4).

Is de groef klaar, dan het apparaat uitschakelen en op+zijn plaats houden tot de schijf tot stilstand is gekomen.Probeer nooit om de nog draaiende slijpschijfuit de snede te trekken,dit kan een terugslagveroorzaken.Het apparaat op de zichkant neerleggen.

Het tussenstuk dat tussen de beiden uiftrezingen hinterblijft-

kan met het meegeleverde uitbreekgereedschap worden verwijderd.

13. Reiniging

Motorreiniging: Om afzettingen van steenstof in het binnenwerk van de muurgroeffrees te voorkomen, moet de motor bij langduriger gebruik worden gereinigd door de machine vanijd totijd door te blazen (door de ventilatiesleuven aan dechterkant van de motorbehuizing). Indien möglichk dient dit Niet in afgesloten ruimtes te gebeuren.

Knop (7) voor de instelling van de handgreep: De knop af en toe doorblazen (in ingedrukte toestand en in alle 3 posities van de hoofdhandgreep).

14. Storingen verhelpen

• Overbelastingsbeveiliging: De elektronische signalindicatie (4)licht op en het lasttoerental neemt LICT af.De machine wordt overbelast.Werk met gereduceerde belasting verdter tot de elektronische signalindicatie uitgaat.
• Overbelastingsbeveiliging: De elektronische signalindicatie (4)licht op en het lasttoerental neemt STERK af.De motortemperatuur is te hoog! De machine in onbelast toerental laden lopen tot hij afgekoeld is en de elektronische signalindicatie uitgaat.
• Metabo S-automatic
  veiligheidsuitschakeling: De elektronische signaalindicatie (4) Licht op en de machine is automatisch UITGESCHAKELD. Bij een te hoge stroom-toenamesnelheid (zoals bijvoorbeeld bij een plotselinge blokkering of terugslag) worden de machine uitgeschakeld. Machine bij de drukschakelaar (6) uitschaken. Vervolgens waar inschakenen en normala verder werken. Zorg ervoor dat zich verder geen blokkeringen voordoen. Zie hoofdstuk 4.2.
• Herstartbeveiliging: De elektronische signalindicatie (4) KNIPPERT en de machine loopt nicht. De herstartbeveiliging is geactiveerd. Wordt de netstekker in het stopcontact gestoken wanner de machine ingeschakeld is of worden de

NEDERLANDSnl

stromtoevoer na een onderbreking weehersteld, dan start de machine Niet. De machineuit- en weeer inschakelen.

• De machine versnelt bij het inschakelen zeer snel tot het maximale toerental, d.w.z. de automatische aanloopstroombegrenzing (zachte aanloop) functioneert nicht. Er is sprake van een elektronische fout, andere elektronische veiligheidsfuncties staan nicht meer ter beschikking. Laat de machine direct repareren (zie hoofdstuk 16.).

15. Accessoires

Gebruik uitsluitend originele Metabo accessoires.

Wilt u toebehoren aanschaffen, neem dan contact op met uw leverancier.

Metabo diamant-slijpschijven:

230 ~mm , lasergelast, geschikt voor droogslijpen, schijfdikte in het spanbereik = 1,8 ~mm , boorgat = 22,23 ~mm , voor de muurgroeffrees MFE 65

Toepassingen Bestelnr.

voor hard en middelhard

material (bijv. beton, ook gewapend)6.28134

voor abrasief materiaal

(bijv. abrasief beton, zandsteen,

kalkzandsteen, gasbeton, etc.) 6.28145

16. Reparatie

Reparaties aan elektrisch gereedschap
mogen uitsluitend door een erkend vakman
den uitgevoerd!

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Onderdeellijsten kurz u downloaden via www.metabo.com.

Het ontstane slijpstof kan schadelijke stoffen bevatten: Niet met het huisvuil meegeven maar op de juiste manier maar een depot voor gevaarlijke afvalstoffen afvoeren.

Neem de nationale voorschriften in acht voor een milieuvriendelijkke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.

Verpakkingsmaterial moet overeenkomstig hun codering volgens de gemeentelijkke richtlijnen worden afgevoerd. Meer informatatie vindt u op www.metabo.com onder Service

Alleen voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijk 2002/96/EG

inzake gebruike elektrische en elektronische apparaten en de vertaling hiervan in de nationale weteving dienen oude elektrische apparaten

geschreiben te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Toelichting bij de gegevens op pagina 3.

Wijzigingen in verband met technische ontwikkelingen voorbehonden.

D = diameter van de diamant-slijpschijven

B=mogelijk groefbreedtes

T = freesdiepte instelbaar

P1 = nominal vermogen

P2 =afgegeven vermogen

n = onbelast toerental

m = gewicht zonder netsnoer

Totale trillingswaarde (vectorsom van drie
richtingen) bepaald volgens EN 60745:

ah =trillingsemissiewaarde

K_n =onzekerheid(trilling)

Het trillingsniveau dat in deze instructies worden aangegeven is gemeten volgens een in EN 60745 vastgelegde meetmethode en kan worden gebruikt om elektrisch gereedschap met elkaar te vergelijkken. Aan de hand hiervan kan ook een voorlopige inschatting van de trillingsbelasting worden gemaakt.

Het aangegeven trillingsniveau geldt voor de belangrijkste toepassingen van het elektrische gereedschap. Wordt het elektrische gereedschap echter voor andere toepassingen gebruikt, met afwijkend inzetgereedschap of onvoldoende onderhoud, dan kan het trillingsniveau afwijken. Voor een precieze beoordealing van de trillingsbelasting dienen ook de tjiden in aanmerking te worden genomen dat het apparaatuitgeschakeld is of weliswaar loopt, maar Niet in gebruik is. Hierdoor kan de trillingsbelasting voor de gehele werkruimte aanmerkelijk afnemen.

Stel aanvullende veiligheidsmaatregelen vast ter bescherming van de gebruiker gegen het effect van trillingen, zoals: het onderhoud van elektrisch en inzetgereedschap, het warmhonden van de handen en de organiseatie van arbeidsprocessen.

Typische A-gewogen geluidsniveaus:

LpA =geluidsdrukniveau

Lw =geluidsvermogensniveau

K_pA / WA = onzekerheid (geluidsniveau)

Draag gehoorbescherming!

Meetgeveens volgens de norm EN 60745.

Machine van beveiligingsklasse II

Wisselstroom

De vermelde technische geevens zijn tolerantiewaarden (overeenkomstig de toepasselijkne norm).
