BRUKSANVISNING MFE 65 METABO

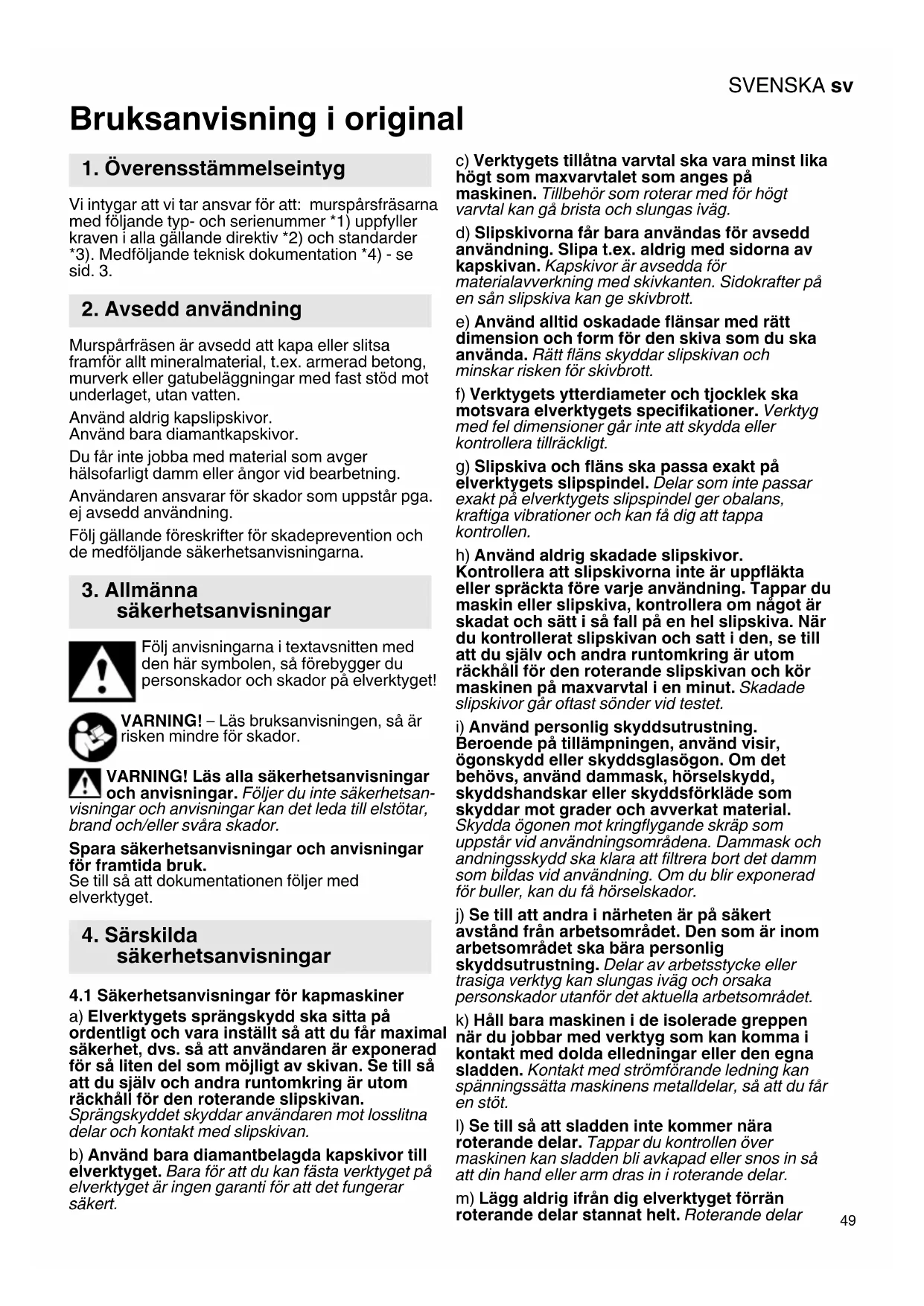

Bruksanvisning i original Vi intygar att vi tar ansvar för att: murspårsfräsarna med följande typ- och serienummer *1) uppfyller kraven i alla gällande direktiv *2) och standarder *3). Medföljande teknisk dokumentation *4) - se sid. 3. Murspårfräsen är avsedd att kapa eller slitsa framför allt mineralmaterial, t.ex. armerad betong, murverk eller gatubeläggningar med fast stöd mot underlaget, utan vatten. Använd aldrig kapslipskivor. Använd bara diamantkapskivor. Du får inte jobba med material som avger hälsofarligt damm eller ångor vid bearbetning. Användaren ansvarar för skador som uppstår pga. ej avsedd användning. Följ gällande föreskrifter för skadeprevention och de medföljande säkerhetsanvisningarna. Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du personskador och skador på elverktyget! VARNING! – Läs bruksanvisningen, så är risken mindre för skador. VARNING! Läs alla säkerhetsanvisningar och anvisningar. Följer du inte säkerhetsan- visningar och anvisningar kan det leda till elstötar, brand och/eller svåra skador. Spara säkerhetsanvisningar och anvisningar för framtida bruk. Se till så att dokumentationen följer med elverktyget.

4.1 Säkerhetsanvisningar för kapmaskiner

a) Elverktygets sprängskydd ska sitta på ordentligt och vara inställt så att du får maximal säkerhet, dvs. så att användaren är exponerad för så liten del som möjligt av skivan. Se till så att du själv och andra runtomkring är utom räckhåll för den roterande slipskivan. Sprängskyddet skyddar användaren mot losslitna delar och kontakt med slipskivan. b) Använd bara diamantbelagda kapskivor till elverktyget. Bara för att du kan fästa verktyget på elverktyget är ingen garanti för att det fungerar säkert. c) Verktygets tillåtna varvtal ska vara minst lika högt som maxvarvtalet som anges på maskinen. Tillbehör som roterar med för högt varvtal kan gå brista och slungas iväg. d) Slipskivorna får bara användas för avsedd användning. Slipa t.ex. aldrig med sidorna av kapskivan. Kapskivor är avsedda för materialavverkning med skivkanten. Sidokrafter på en sån slipskiva kan ge skivbrott. e) Använd alltid oskadade flänsar med rätt dimension och form för den skiva som du ska använda. Rätt fläns skyddar slipskivan och minskar risken för skivbrott. f) Verktygets ytterdiameter och tjocklek ska motsvara elverktygets specifikationer. Verktyg med fel dimensioner går inte att skydda eller kontrollera tillräckligt. g) Slipskiva och fläns ska passa exakt på elverktygets slipspindel. Delar som inte passar exakt på elverktygets slipspindel ger obalans, kraftiga vibrationer och kan få dig att tappa kontrollen. h) Använd aldrig skadade slipskivor. Kontrollera att slipskivorna inte är uppfläkta eller spräckta före varje användning. Tappar du maskin eller slipskiva, kontrollera om något är skadat och sätt i så fall på en hel slipskiva. När du kontrollerat slipskivan och satt i den, se till att du själv och andra runtomkring är utom räckhåll för den roterande slipskivan och kör maskinen på maxvarvtal i en minut. Skadade slipskivor går oftast sönder vid testet.

i) Använd personlig skyddsutrustning.

Beroende på tillämpningen, använd visir, ögonskydd eller skyddsglasögon. Om det behövs, använd dammask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot grader och avverkat material. Skydda ögonen mot kringflygande skräp som uppstår vid användningsområdena. Dammask och andningsskydd ska klara att filtrera bort det damm som bildas vid användning. Om du blir exponerad för buller, kan du få hörselskador. j) Se till att andra i närheten är på säkert avstånd från arbetsområdet. Den som är inom arbetsområdet ska bära personlig skyddsutrustning. Delar av arbetsstycke eller trasiga verktyg kan slungas iväg och orsaka personskador utanför det aktuella arbetsområdet. k) Håll bara maskinen i de isolerade greppen när du jobbar med verktyg som kan komma i kontakt med dolda elledningar eller den egna sladden. Kontakt med strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt. l) Se till så att sladden inte kommer nära roterande delar. Tappar du kontrollen över maskinen kan sladden bli avkapad eller snos in så att din hand eller arm dras in i roterande delar. m) Lägg aldrig ifrån dig elverktyget förrän roterande delar stannat helt. Roterande delar

1. Överensstämmelseintyg

2. Avsedd användning

säkerhetsanvisningar

kan komma i kontakt med underlaget, så att du tappar kontrollen över elverktyget. n) Elverktyget får aldrig vara på när du bär det. Kommer roterande delar emot kläderna kan de haka fast och borra in sig i kroppen. o) Rengör ventilationsöppningarna på elverktyget regelbundet. Motorfläkten suger in damm i huset, för mycket avlagringar av metalldamm kan ge elstötar. p) Använd inte elverktyg i närheten av brännbara material. Gnistor kan antända materialet. q) Använd aldrig verktyg som kräver skärvätska. Vatten och andra flytande kylmedel kan ge elstötar.

4.2 Kast och motsvarande

säkerhetsanvisningar Kast är en plötslig reaktion på grund av att slipskivan hakar fast eller nyper. Ihakningen eller nypet ger den roterande delen ett abrupt stopp. Det slungar elverktyget okontrollerat mot verktygets rotationsriktning vid blockeringen. Om t.ex. en slipskiva hakar fast eller nyper i arbetsstycket, kan slipskivskanten som sitter fast spräcka slipskivan eller ge ett kast. Slipskivan rör sig då mot eller från användaren, allt beroende på skivans rotationsriktning vid blockeringen. Det kan även leda till skivsprängning. Ett kast beror helt och hållet på felaktig användning av elverktyget. Du förhindrar det med följande försiktighetsåtgärder. a) Håll fast elverktyget ordentligt och ha en kroppsställning som gör att du kan parera kastrekylen med armarna. Använd alltid stödhandtaget när det är på, så att du får så stor kontroll som möjligt över kast och reaktioner vid drift. Med rätt åtgärder kan du som användare behärska kastrekyler och motriktade krafter. b) Håll aldrig handen nära roterande delar. Verktyget kan röra sig över handen om du får ett kast. c) Undvik området framför och bakom kapskivan. Kastet slungar elverktyget i motsatt riktning mot slipskivans rotationsriktning vid blockeringen. d) Var extra försiktig i närheten av hörn, skarpa kanter osv. Se till så att verktyget inte studsar mot arbetsstycket och nyper. Roterande delar har lätt att nypa om de studsar vid hörn och skarpa kanter. Det kan få dig att tappa kontrollen eller ge kast. e) Använd aldrig sågkedjor, tandade sågklingor eller segmenterade diamantskivor som har mer än 10 mm breda slitsar. Sådana verktyg ger ofta kast eller får dig att förlora kontrollen över elverktyget. f) Se till så att kapskivan inte nyper eller får för stor tryckkraft. Gör inte för djupa kap. Överbelastar du kapskivan ökar belastningen och risken för att skivan blir stukad eller nyper, vilket kan ge kast eller skivbrott. g) Om skivan nyper eller om du avbryter arbetet, slå av maskinen och håll den stilla tills skivan stannat helt. Försök aldrig dra loss kapskivan ur skåran när skivan roterar, det kan ge ett kast. Hitta och åtgärda orsaken till att skivan nöp. h) Slå inte på elverktyget när det sitter i arbetsstycket. Låt kapskivan varva upp till maxvarvtal innan du försiktigt fortsätter kapningen. Annars kan skivan haka i, hoppa ur arbetsstycket eller ge ett kast.

i) Palla upp plattor eller stora arbetsstycken, så

minskar risken för kast på grund av att kapskivan nyper. Stora arbetsstycken kan böja sig av sin egen vikt. Palla upp arbetsstycket på båda sidor, både vid kapstället och kanten. j) Var extra försiktig när du "instickskapar" i befintliga väggar eller andra ställen utan insyn. Kapskivan kan vid insticket gå i gas-, vatten- eller elledningar eller andra föremål som kan ge kast.

4.3 Övriga säkerhetsanvisningar:

VARNING! – Använd alltid skyddsglasögon. Kontrollera att det inte går några el-, vatten-, eller gasledningar där du ska jobba (använd t.ex. en metalldetektor). Använd alltid det medföljande stödhandtaget (9) när du jobbar med murspårsfräsen. Säkra arbetsstycket så att det ligger stadigt och inte glider, t.ex. med spänntving. Palla upp stora arbetsstycken ordentligt. Diamantkapskivorna ska passa stödflänsen utan spel. Adaptrar eller reduceringshylsor får inte användas. Förvara och hantera diamantkapskivorna helt enligt tillverkarens anvisningar. Se till så att diamantkapskivorna blir monterade enligt tillverkarens anvisningar. Slå aldrig på maskinen utan sprängskydd. Se till så att det inte bildas gnistor vid arbetet som orsakar faror för t.ex. användare och andra eller som kan antända brännbart material. Skydda riskområdena med flamsäkra överdrag. Ha lämpligt släckmedel nära till hands om det finns brandrisk. Diamantkapskivorna fortsätter att rotera efter att du slagit av maskinen. Använd alltid skyddsglasögon, andningsskydd, arbetshandskar, hörselskydd och skyddsskor när du arbetar med elverktyg! Damm från material som blyfärg, vissa träslag, mineraler och metall kan vara hälsovådligt. Kontakt eller inandning av dammet kan ge användaren eller personer i närheten allergiska reaktioner och/eller luftvägsproblem. Anslut lämpligt utsug! En del damm anses vara cancerframkallande, särskilt i kombination med tillsatser för träbearbetning (kromat, träskyddsmedel). Asbesthaltigt material får bara fackman bearbeta.SVENSKA sv

- Använd en Metabo-dammsugare som passar elverktyget, så får du bra dammutsug. - Se till så att arbetsplatsen har bra ventilation. - Vi rekommenderar att du använder andningsskydd med filterklass P2. Följ alltid gällande nationella säkerhetsföreskrifter för materialet du ska bearbeta. Du får inte bearbeta material som avger hälsovådliga partiklar eller ångor (t.ex. asbestdamm). Se till att ventilationsöppningarna är öppna vid arbete i dammig miljö. Ta bort damm när det behövs, men dra först ur sladden till elverktyget (använd inte metallföremål) och försök att inte skada delarna inuti. Du får inte använda skadade, orunda resp. vibrerande verktyg. Försök att inte skada gas-, vatten- och elledningar samt bärande väggar. Om du använder maskinen utomhus: anslut en jordfelsbrytare (FI) med max. brytström på 30 mA! Dra alltid ur kontakten före inställning, omriggning eller underhåll. Byt ut skadade eller spruckna stödhandtag. Använd aldrig maskinen med trasigt stödhandtag. Byt ut skadat eller sprucket sprängskydd. Använd aldrig maskinen med trasigt sprängskydd. Slå aldrig på maskinen om maskindelar eller skyddsanordningar saknas eller är trasiga. Varvar maskinen snabbt upp till maxvarvtal när du slår på, så är det elektronikfel. Det finns ingen ytterligare skyddselektronik. Lämna in maskinen på reparation direkt (se kapitel 16.). Se sid. 2. 1 Spak för fräsdjupsinställning 2 Fräsdjupsskala 3 Utsugsöppning 4 Elektronik-signal-indikering 5 Spärr (mot oavsiktlig start resp. för kontinuerlig användning)*

Strömbrytare ( PÅ/AV) 7 Knapp (för att vrida huvudhandtaget)* 8 Huvudhandtag 9 Stödhandtag 10 Fästskruv 11 Låsvred 12 Spännskruv (fäster sprängskyddet) 13 Spännmutter 14 Distansbrickor 15 Kapskiva* 16 Kapskiva* 17 Monteringsfläns 18 Spännyckel 19 Sprängskydd

• beroende på utförande/ingår inte Kontrollera först att spänningen och frekvensen som märkskylten anger överensstämmer med den nätström du ska använda. Ställ in sprängskyddet (om det behövs): - Lossa spännskruven (12). - Vrid sprängskyddet så att den skyddade delen är mot användaren. - Dra åt spännskruven (12) ordentligt. Kontrollera att den sitter säkert - sprängskyddet (19) får inte vrida sig.

6.1 Vridbart huvudhandtag

Jobba alltid med huvudhandtaget (8) fastsnäppt. Se sid. 2, bild B. - Tryck på knappen (7). - Huvudhandtaget (8) går nu att vrida 90°åt båda håll och snäppa fast. - Kontrollera att det sitter ordentligt: huvudhandtaget (8) ska ha snäppt fast och ska inte gå att vrida. Se sid. 2. Stäng av maskinen. Dra ur kontakten! - Lägg maskinen på sidan (så att du ser fräsdjupsskalan (2)). - Lossa spaken (1) till fräsdjupsinställningen och ställ in minsta fräsdjupet. - Tryck på låsknappen (11) och vrid spindeln, tills låset snäpper i (maskinen ska vara av!). - Ta av och rengör fästfläns (17), distansbrickor (14) och spännmutter (13). - Sätt på fästflänsen (17) på spindeln. Den sitter rätt när den inte går att vrida på spindeln. - Sätt på kapskivan (16) på fästflänsen. Ta hänsyn till rotationsriktningen. Rätt rotationsriktning visas med pilar på kapskiva och sprängskydd. - Sätt på distansbrickorna (14). Fräsbredd och matchande distansbrickor, se tabellen på sid. 2. - Sätt på kapskivan (15). Ta hänsyn till rotationsriktningen. Rätt rotationsriktning visas med pilar på kapskiva och sprängskydd. Du måste alltid sätta på samtliga 7 distansbrickor, oavsett fräsbredd. Det ska ligga minst en distansbricka mellan de båda diamantkapskivorna. - Skruva på spännmuttern (13). - Tryck på låsknappen (11) och håll den intryckt. - Dra åt spännmuttern (13) med spännyckeln (18). Monterad kapskiva sticker ut ur sprängskyddet, så ställ inte maskinen på stödrullarna, utan lägg den på sidan. Testkör: se till att du själv och andra runtomkring är utom räckhåll för den roterande slipskivan och kör maskinen på maxvarvtal i en minut. Skadade slipskivor går oftast sönder vid

6. Före första användning

testet. Stanna direkt om den börjar vibrera mycket eller om du upptäcker andra brister. Kontrollera maskinen och se om du kan hitta orsaken till felet. Tar du ur den främre diamantkapskivan och lämnar den bakre i maskinen, så kan du även använda murspårsfräsen för att kapa (t.ex. kakel). Lossa spaken (1) och ställ in fräsdjupet. Dra åt spaken (1) igen. Rekommendation: vi rekommenderar att du kör hård betong och fräsdjup större än 35 mm i 2 omgångar, så att du inte överbelastar maskinen. Varning! Arbeta aldrig utan dammutsug! Dammet kan påverka din hälsa! Arbeta aldrig utan dammutsug! Motor blir annars snabbt igensatt av stendamm. Använd passande Metabo-dammsugare, se kapitel15.. Ska du suga upp stendamm när du jobbar med murspårsfräs, så ansluter du sugslang 30 344 (4 m) till utsugsöppninge (3). Bajonettfattningen ser till så att sugslangen inte lossnar när du jobbar med maskinen. Använder du en extra sugslang 30 344, så kan du ha utsuget uppställt upp till 8 m bort från arbetsplatsen. (Sugslang medföljer inte). Ska du ansluta sugslang utan bajonettfattning, använd den medföljande adaptern. Hantera alltid maskinen med två händer! Slå på maskinen först, lägg sedan an verktyget mot arbetsstycket. Försök undvika att maskinen suger upp damm och spån. Håll maskinen borta från avlagrat damm när du slår på och av den. När du slagit av maskinen, lägg inte ifrån dig den förrän motorn stannat. Undvik oavsiktliga starter: slå alltid av strömbrytaren när du drar ut kontakten ur uttaget eller om strömmen bryts. Vid kontinuerlig användning fortsätter maskinen att gå om du tappar den. Håll alltid maskinen med båda händerna i handtagen, stå stadigt och koncentrera dig på arbetet. Se sid. 2, bild A. Starta maskinen: Slå PÅ: skjut spärren (5) i pilens riktning och tryck sedan på strömbrytaren (6). Slå AV: släpp strömbrytaren (6). Kontinuerlig användning (bara vissa modeller): Slå PÅ: skjut spärren (5) i pilens riktning och tryck sedan på strömbrytaren (6) och håll den intryckt. Maskinen är PÅ. Skjut spärren (5) ytterligare en gång i pilens riktning tills strömbrytaren (6) låser (kontinuerlig användning). Slå AV: tryck till på strömbrytaren (6) och släpp. Använd bara murspårsfräden med påsatt stödhandtag (9)! Handtagetsfästet går att ställa in i rätt arbetsställning i 30°-steg, om du lossar fästskruven (10). Handtagetsfästets 4 styrstift går i sina hål när du drar åt fästskruven. Kör alltid maskinen med båda händer på huvud- och stödhandtag. Ställ murspårsfräsen med de bakre styrrullarna på arbetsytan. För ned den roterande maskinen långsamt tills alla styrrullarna ligger an mot arbetsytan. Dra maskinen i fräsriktningen, t.ex. uppifrån och ned som i bild A (sid. 4) eller - vid horisontalfräsning - som i bild B (sid. 4). När spåret är klart, så slår du av maskinen och håller den stadigt tills skivan stannat. Försök aldrig dra loss kapskivan ur skåran när skivan roterar, det kan ge ett kast. Lägg maskinen på sidan. Skägget mellan frässpåren kan du ta bort med det medföljande bilningsverktyget. Motorrengöring: när du använt maskinen ett tag,så måste du då och då blåsa ur motorn (genom ventilationsspaför att undvika stendammsavlagringar invändigt i murspårsfräsen (genom motorns bakre ventilationsöppningar). Det bör du helst inte göra i slutet utrymme. Knapp (7) för handtagsinställning: blås ur knappen då och då (i intryckt läge, i alla 3 huvudhandtagslägen). - Överlastskydd: elektronikindikeringen (4) tänds och arbetsvarvtalet avtar NÅGOT. Maskinen är överbelastad. Fortsätt arbeta, men sänk belastningen tills elektronikindikeringen slocknar. - Överlastskydd: elektronikindikeringen (4) tänds och arbetsvarvtalet avtar MYCKET. För hög motortemperatur! Kör maskinen obelastad tills den svalnar och elektronikinidikeringen slocknar.

8. Använda maskinen med bara

12. Arbeta med murspårsfräsen

14. Åtgärda felSVENSKA sv

- Metabo S-automatic säkerhetsavstängning: elektronikindikeringen (4) tänds och maskinen slår AV automatiskt. Maskinen slår av vid strömspikar (t.ex. om skivan nyper eller du får ett kast). Slå av maskinen med strömbrytaren (6). Slå på igen och fortsätt att jobba som vanligt. Försök att undvika att maskinen nyper. Se kapitel

- Återstartspärr: elektronikindikeringen (4) blinkar och maskinen går inte. Återstarspärren har löst ut. Sätter du i kontakten när maskinen är på eller får tillbaka strömmen efter strömavbrott, så går inte maskinen igång. Slå av och på maskinen igen. - Maskinen accelererar snabbt upp till maxvarvtal när du slår på, dvs. den automatiska startströmsbegränsningen (mjukstarten) fungerar inte. Elektronikfel, det finns ingen ytterligare skyddselektronik. Lämna in maskinen på reparation direkt (se kapitel 16.). Använd bara Metabo originaltillbehör. Behöver du tillbehör, kontakta din återförsäljare. Metabo diamantkapskivor: Ø 230 mm, lasersvetsade, avsedda för torrkapning, skivtjocklek i spänndelen = 1,8 mm, skivhål = 22,23 mm, till murspårsfräs MFE 65 Användningsområde Best.nr. för hårt och halvhårt material (t.ex. betong, även armerad) 6.28134 för nötande material (t.ex. nötande betong, sandsten, kalksandsten, lättbetong o.l.) 6.28145 Elverktyg får bara repareras av behörig elektriker! Metabo-elverktyg som behöver repareras skickar du till din Metabo-återförsäljare. Adresser, se www.metabo.com. Du kan hämta reservdelslistor på www.metabo.com. Slipdamm kan innehålla farliga ämnen: släng det inte i hushållssoporna utan lämna det som miljöfar- ligt avfall på miljöstation. Följ nationella miljöföreskrifter för för omhänderta- gande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Förpackningsmaterial måste bortskaffas i enlighet med kommunala riktlinjer baserat på produktmärkningen. Mer information finns på www.metabo.com under service. Gäller bara EU-länder: släng inte uttjänta elverktyg i hushållssoporna! Enligt EU- direktiv 2002/96/EG om uttjänta el- och elek- tronikprodukter samt enligt harmoniserad nationell lag ska uttjänta elverktyg källsorteras för miljövänlig återvinning. Förklaring till uppgifterna på sid. 3. Vi förbehåller oss rätten till ändringar pga. den tekniska utvecklingen. D =Diamantkapskivs-Ø B =Möjliga spårbredder T =Inställbart fräsdjup P1 =Märkeffekt P2 =Avgiven effekt n =varvtal obelastad m =vikt utan sladd Totalvibrationsvärde (vektorsumma i tre led) beräknad enligt EN 60745:

=Vibrationsemissionsvärde

=onoggrannhet (vibrationer) De angivna vibrationsnivåerna i anvisningen är uppmätta enligt standardmätmetoderna i EN 60745 och går att använda för att jämföra elverktyg med varandra. De går även att använda för att uppskatta vibrationsbelastningen. Den angivna vibrationsnivån avser elverktygets huvudsakliga användningsområde. Vibrationsnivån kan avvika om elverktyget blir använt för andra användningsområden, med andra verktyg eller otillräckligt underhåll. Vill du ha en noggrann uppskattning av vibrationsbelastningen, bör du även ta med tiden maskinen är av eller igång utan belastning i beräkningen. Det kan sänka vibrationsbelastningen avsevärt under hela arbetsintervallet. Lägg även in extra säkerhetsåtgärder för att skydda användaren från vibrationspåverkan som t.ex.: underhåll av elverktyg och verktyg, handvärmning, organiserade arbetsmetoder. Typisk A-viktad ljudnivå:

pA/WA = Onoggrannhet (ljudnivå) Använd hörselskydd! Mätvärden uppmätta enligt EN 60745. Maskinen har skyddsklass II ~ Växelström Angivna tekniska data ligger inom tolerans (enligt respektive gällande standard).
