KÄYTTÖOHJE MFE 65 METABO

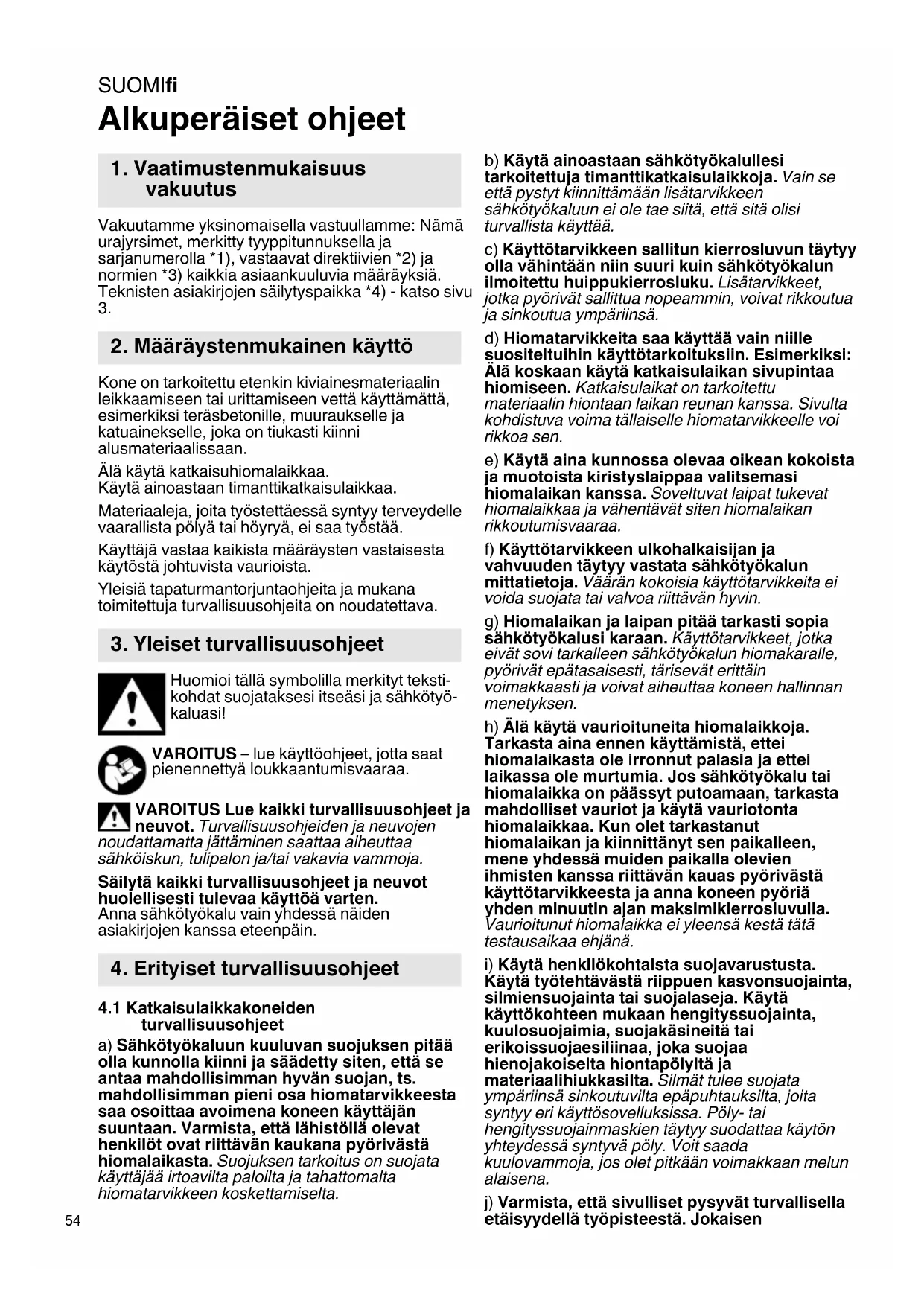

fi Alkuperäiset ohjeet 54

1. Vaatimustemmukaisuus vakuutus

Vakuutamme yksinomaisella vastuullamme: Nämä urajyrsimet, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja normien *3) kaikkia asiaankuuluvia maarayksiä. Teknisten asiakirjojen sailytyspaikka *4)- katso sivu 3.

2. Määräystenmukainen käytto

Kone on tarkoitetu etenkin kiviainenmaterialiaalin leikkaamiseen tai urittamiseen vettä kayttamattä, esimerkiki steräsbetonille, muuraukselle ja katuaineksette, joka on tiukasti kiinn alusmateriaialissaan.

Alä käytä katkaisuhiomalaikkaa.
Käytä ainoastaan timanttikatkaisulaikkaa.

Materiaialeja, joita tyostettaaessa syntyy terveydelle vaarallsta polya tai hoyrya, ei saa tyostaa.

Käytäja vastaa kaikista märäysten vastaisesta käytösta johtuvista vauroiista.

Yleisiä tapaturmantorjuntaohjeita ja mukana toimitettuja turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Huomioi tällä symbolilla merkityt tekstikohdat suojataksesi itseasi ja sahkötyökaluasi!

VAROITUS - lue käytöohjeet, jotta saat pienennettyä loukkaantumisvaaraa.

VAROITUS Lue kaikki turvallisuusohjeet ja neuvot. Turvallisuusohjeiden ja nuvojen dattamatta jattaminen saattaa aiheuttaa köiskun, tulipalon ja/taivakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja neuvot huolellisesti tulevaa käytöä varten.

Anna sahkötyokalu vain yhdessa näden asiakirjojen kanssa eteenpän.

4. Erityiset turvallisuusohjeet

4.1 Katkaisulaikkakoneiden turvallisuusohjeet

a) Sähkötyökaluun kuuluvan suojuksen pitä olla kunnolla kiinni ja säädetty siten, etta se antaa mahdollisimman hyvän suojan, ts. mahdollisimman pieni osa hiomatarvikkeesta saa osoittaa avoimena koneen kayttäjan suuntaan. Varmista, etta lahistöllä olevat henkilöt ovat riittävän kaukana pyörivästa hiomalaikasta. Suojuksen tarkoitus on suojata kayttajä irtoavilta paloilta ja Tahattomalta hiomatarvikkeen koskettamiselta.

b) Käytä ainoastaan sahkötyokalullesi tarkoitettuja timanttikatkaisulaikkoja. Vain se etta pystyt kiinnittämän lisatarvikteen sahkötyokaluun ei ole tae siitä, etta sitä olisi turvallista käyttaa.
c) Kayttotarvikkeen sallitun kierrosluvun tayty olla vahintaan niin suuri kuin sahkötyokalun ilmoitettu huippukierrosluku. Lisatarvikkeet, jotka pyorivat sallittua nopeammin, voivat rikkoutua ja sinkoutua ympäriinsa.
d) Hiomatarvikkeita saa käyttaa vain niille suositeltuihin käyttoarkoituksiin. Esimerkiki: Alä koskaan käytä katkaisulaikan sivupintaa homiseen. Katkaisulaikat on tarkoitettu materiaalin hiontaan laikan reunan kanssa. Sivulta kohdistuva voima tällaiselle hiomatarvikkeelle voi rikkoa sen.
e) Kaytä aina kunnossa olevaa oikean kokoista ja muotoista kiristyslaippaa valitsemasi hiomalaikan kanssa. Soveltuvat laipat tukevat hiomalaikkaa ja vahentavat siten hiomalaikan rikkoutumisvaaraa.
f) Käytötarvikkeen ulkohalkaisijan ja vahvuuden taytyy vastata sahkötyokalun mittatietoja. Väärän kokoisia käytötarvikkeita ei voida suojata tai valvo riittvänan hyvin.
g) Hiomalaikan ja laipan pitäa tarkasti sopia sahkötyokalusi karaan. Käytötarvikkeet, jotka eivat sovi tarkalleen sahkötyokalun hiomakaralle, pyörivat epatasaisesti, tärisevat erittäin voimakkaasti ja voivat aiheuttaa koneen hallinnan menetyksen.
h) Älä käytä vaurioituneita hiomalaikkoja. Tarkasta aina ennen käyttämista, ettei hiomalaikasta ole irronnut palasia ja ettei laikassa ole murtumia. Jos sahkötyokalu tai hiomalaikka on paassyt putoamaan, tarkasta mahdolliset vauriot ja käytä vauriotonta hiomalaikkaa. Kun olet tarkastanut hiomalaikan ja kiinnittänyt sen paikalleen, mene yhdessä muiden paikalla olevien ihmisten kanssa riittävän kauas pyörivästä käytötarvikkeesta ja anna koneen pyöräyhden minuutin ajan maksimikierrosluvulla.
Vaurioitunut hiomalaikka ei yleensa kesta tata testausaikaa ehjana.
i) Käytä henkilökohtaista suojavarustusta.
Käytä työtehtävastä riippuen kasvonsuojainta, silmiensuojainta tai suojalaseja. Käytä käytökohteen mukaan hengityssuojainta, kuulosuojaimia, suojakäsineita tai erikoissuojaesiliinaa, joka suojaa hienojakoiselta hontapolyltä ja materialaihiukkasila. Silmät tulee suojata ympärinsä sinkoutuvilta epapuhtauksila, joita syntyy eri käyttosovelluksissa. Poly- tai hengityssuoajinmaskien tatyssu odattaa käytön yhteydessä syntyvä poly. Voit saada kuulovammoja, jos olet pitkään voimakkaan melun alaisena.
j) Varmista, etta sivulliset pysyvat turvallisella etaisyydellä työpisteestä. Jokaisen

työpisteeseen tulevan täytyy käyttaa henkilökohtaisia suojavarusteita.

Tyokappaleesta tai rikkoutuneesta
kayttotarvikkeesta murtuneet palat voivat sinkoutua
ympariinsa ja aiheuttaa vammoja myos varsinaisen
tyopisteen ulkopuolella.

k) Pidä koneesta kiinni vain sen eristetyistä kahvapinnoista, kun teet sellaisia toitä, joissa käytötarvike voi osua piilossa olevin sahköjohtoihin tai koneen omaan verkkokaapelin. Koskettaminen jannitettä johtavaan johtoon voi saada aikaan sen, etta virta johtuu koneen metalliosiin, minkä seurauksena voit saada sahköiskun.
I) Pida koneen verkkokaapeli etaallä pyorivastä kayttotarvikkeesta. Jos menetät koneen hallinnan, verkkokaapeli voi leikkautua poikki tai tartua kayttotarvikkeeseen, jolloin katesi tai kasivartesi ovat vaarassa joutua kosketuksiin pyorivan kayttotarvikteen kanssa.
m) Älä missän tapauksessa laske sahkötyokalua sivuun ennen kuin käyttofarvike on kokonaan pysahtynyt. Pyoriva käyttofarvike voi koskettaa sailytysalustaan, jolloin olet vaarassa menettä sahkötyokalun hallinnan.
n) Äla anna sahkötyokalun käydä, kun kannat sitä. Pyörivä käytötarvike saattaa takertua vaatteisilişi, ja sen seurauksen käytötarvike voi aiheuttaa vammoja kehoosi.
o) Puhdista sahkötyokalusi jäahdytysilmaraot saannollisin valein. Moottorin tuuletin imee polyärungon sisaan, ja suurien metallipolymäärien kertyminen voi aiheuttaa sahkoön liittyviä vaaroja.
p) Alä käytä sähkötyökalua palonarkojen materiaaalien laheisyydessa. Kipinät voivat sytyttä tällaiset materiaalit palamaan.
q) Alä käytä sellaisia käyttötarvikkeita, jotka vaativat nestemäisen jähdytsaineen käyttoa. Veden tai muiden nestemäisten jähdytsaineiden käytto voi aiheuttaa sahköiskun.

4.2 Takaisku ja vastaavat turvallisuusohjeet

Takaisku on pyörivän hiomalaikan takertelun tai kiinnu juuttumisen aiheuttama iskunomainen liikereaktio. Takertelu tai jumittuminen johtaa käytötarvikkeen äkilliseen pysähtymiseen. Tämä saa sahkötyokalun tempaisemaan jumiutumiskohdassa hallitsemattomasti käytötarvikkeen pyörintäsumunta vastaan.

Jos esimerkikihi omalaikka juniutu tyokappaleeseen, hiomalaikan reuna voi kaivautua tyokappaleseen, jaadä sihen kiinni ja aiheuttaa siten hiomalaikan hallinnan menetyksen tai takaiskun. Hiomalaikka likkuu talloin laikan pyorimssuunnasta riippuen iskunomaisesti kohti koneen käytääa tai hänestä poispain. Tassä yhteydessā hiomalaikat voivat myös murtua.

Takaisku on seura sähkötyokalun
epaasianmukaisesta tai virheellisestä kaytostä. Se
voidaan estaa asianmukaisilla varotoimenpiteillä,
kuten seuraavana on kuvattu.

a) Pida sahkötyokalusta tukevasti kiinni ja pidä kehosi ja käsivartesi sellaisessa asennossa,

jossa pystyt hallitsemaan takaiskusta syntyviä voimia. Käytä aina lisäkahvaa, mikäli sellainen kuuluu varustukseen, jotta pystyt hallitsemaan mahdollisimman hyvin takaiskuvoimia tai nopeuden kiihtyessä syntyviä
reactiomenteja. Käytäja voi hallita takiskuja reactiovoimia, kun han noudattaa asianmukaisia varotoimenpiteita.
b) Alä missaän tapauksessa vie kattasi pyörivien kayttötarvikkeiden lahelle.

Käytötarvike voi muuten takaiskun tapahtuessa koskettaa kattasi.

c) Välta olemasta pyörivän katkaisulaikan edessä tai takana olevalla alueella. Takaisku pakottaa sahkötyokalun tempautumaan jumiutumiskohdassa hiomalaikan pyörintäsuuntaa vastaan.
d) Työskentele erityisen varovaisesti kulmien, terävien reunojen yms. alueella. Estä käytötarvikkeen hallitsematon kimmahtaminen ja jumiutuminen. Pyörivä käytötarvike jumiutuu herkästi kulmissa, terävissä reunoissa tai kun se kimmahtaa hallitsemattomasti. Tämä aiheuttaa hallinnan menettämisen tai takaiskin.
e) Alä käytä ketjusahanteräa tai hammadettua sahanteräa aläka segmenttitimanttilaikkaa, jossa on yli 10 mm leveaat urat. Tallaiset käytötarvikkeet aiheuttavat herkasti takaiskun tai sahkötyokalun hallinnan menettämisen.
f) Välta katkaisulaikan juniutumista ja liian kovaa painamista. Äla leikkaa lian syvältä. Katkaisulaikan ylikuormittaminen saa sen kallistumaan tai juniutumaan herkemmin ja siten lisää takaiskun tai hiomatarvikkeen rikkoutumisen vaaraa.
g) Jos katkaisulaikka jumiutuu tai keskeytät työn, kytke kone pois pälä ja pidä se rauhallisesti paikallaan, kunnes laikka pysahtyy kokonaan. Älä missän tapauksessa yritä vetä pyöriväa katkaisulaikkaa leikkuuurasta, koska siitä voi aiheutua takaisku. Selvitä jumiutumisen syy ja hoida se pois paiväjärestyksesta.
h) Älä kytke sahkötyökalua uudelleen paälle, jos se on vielä työkappaleessa. Anna katkaisulaikan saavuttaa ensin maksimikierroslukunsa, ennen kuin ryhdyt taas jatkamaan varovasti leikkuuta. Muuten laikka voi tartua kiinni, kimmahtaa työkappaleelta tai aiheuttaa takaiskun.
i) Tue levyt ja suuret tyokappaleet, jotta saat piennenetty katkaisulaikan mahdollisen juniutumisen aiheuttamaa takiskun vaaraa. Suuret tyokappaleet voivat taipua oman painonsa vaikutuksesta. Tyokappale tayty tukea laikan molemmilta puolila ja niin, etta tuenta on tehty sekak katkaisu-uran laheltä etta myos reunasta.
j) Ole erityisen varovainen leikatessasi "onkaloita" valmiisin seiniin tai muihin sellaisin kohtin, johin ei voi nahda. Seinaan uppoava katkaisulaikka voi aiheuttaa takaiskun osuessaan leikkuun yhteydessa kaasu- tai vesijohtoihin, sahkjohtoihin tai muihin esineisiin.

SUOMlfi

4.3 Lisāturvallisuusohjeet:

VAROITUS - Käytä aina suojalaseja.

Varmista, etta kohdassa, jota aiotaan tyostaa, ei ole sahko-, vesi- tai kaasujohtoja (esim. rakenneilmaisimen avulla).

Kun kaytät muurijyrsintä, kaytä aina koneen mukana toimitettua lisäsvukahvaa (9).

Tyokappaleen tulee olla tukevasti paikallaan ja olla varmistetu poisluiskahtamisen estamiseksi, esim. puristimilla. Isot tyokappaleet taytyu tekaa riittavan hyvin.

Timanttikatkaisulaikan pitä sopia tukilaippaan valyksettä. Alä käytä adapteria tai supistuskappaleita.

Timanttikatkaisulaikkoja pitaa sailytttaa ja kasetellahuolellisesti valmistajan ohjeiden mukaisesti.

Varmista, etta timanttikatkaisulaikat on kiinnitety valmistajan ohjeiden mukaisesti.

Älä koskaan kytke konetta paälle ilman suojusta.

Varmista, ettei syntyvä kipinointi aiheuta vaaraa, niin että kipinät eivät pääse osumaan esimerkiksi käytäjän tai muihin henkilöihin tai sytyttämään tulenarkoja aineita. Vaara-alueet on suojattava peitteillä, jotka eivät syty herkästi. Pidä sammutin valmiina palovaarallisissa paikoissa.

Timanttikatkaisulaikat pyorivat viel'a hetken koneen pois pälta kytkemisen jäldeen.

Käytä aina suojalaseja, hengityssuojainta, tyokasineita, kuulosuojaimia ja tukevia jalkineita, kun teet tyotä sahkötyokalulla!

Tietyistä materiaialeista (esim. lyijypitoinen maalipinta, jotkut puulajit, mineraalit ja metallit) syntyvä poly voi olla terveydelle haitallista. Polyn koskettaminen tai

hengittäminen voi aiheuttaa allergisia reaktioita ja/ tai hengitysteiden sairauksia käytäjässä tai lahellä olevissa ihmisissä.

Käytä soveltuvaa polynpoinstolaitetta!

Tietyt polyt on luokiteltu syopaa aiheuttaviksi, erityisesti jos ne sisaltavat puunkasittelyisaaineita (kromaatteja, puunsuoja-aineita). Asbestipitoisia materiaialeja savat tyostaa vain alan ammattilaiset.

• Polyn tehokkaan poistamisen varmistamiseksi kayta sopivaa Metabo-imuria yhdessä tämän sahkötyokalun kanssa.
• Huolehdi työpisteen hyvästä tuuletuksesta.
• Suosittelemme kayttamän suodatinluokan P2 hengityssuojainta.

Noudata omassa maassasi voimassaolevia, tyostettaviin materiaaleihin liittyviä märäyksiä.

Aineita, joita tyostettäessä muodostuu terveydelle vaarallista polyä tai hóryä (esim. asbesti), ei saa tyostää.

Huolehdi siitta, etta polyisisssooloissa tyoskenneltaaessu tuuletusaukot ovat vapaana. Jos kone on puhdistettava polysta, irrota ensimmaiiseksi sahkotyokalu sahkovirtavernkosta (kayta epametallisia tarvikkeita) ja valta vauroiittamasta sen sisosa.

Vahingoittuneita, epäpyoreitä tai tärisevi käytötarvikkeita ei saa käyttaa.

Välta aiheuttamista vauroiota kaasu- tai vesiputkiin, sahköjohtoihin ja Kantaviin seiniin (statiikka).

Kun kaytät konetta ulkona: Kytke eteen FI-suojakytkin, Jonka laukaisuvirta on enintaan 30 mAl

Vedä pistoke irti pistorasiasta ennen saatöjen, muutostöiden tai huoltotöiden suorittamista.

Vaurioitunut tai halkeillut lisakahva on vaihettava uuteen. Alä kayta konetta, Jonka lisakahva on rikki.

Vaurioitunut tai halkeillut suojus on vaihettava uuteen. Alä kayta konetta, Jonka suojus on rikki.

Alä kytke konetta paallee, jos koneen osia tai suojalaitteita puuttuu tai ne ovat vialisia.

Jos koneen kierrosluku paallee kytkemisen jälkeen nousee erittäin nopeasti maksimikierrosluuun, koneen elektroniikassa on vika. Täloin muutkaan turvallisuuteen liittyvat elektroniikkatoiminnot eivat ole enää käytettävissä. Korjauta kone valittomästi (katso luku 16.).

5. Yleiskuva

Katso sivu 2.

1 Leikkuusvyyden saatovipu

2 Leikkuusvyyden asteikko

3 Polynpoistolaitteen kiinnitysaukkko

4 Elektronikan signaalinäytto

5 Salpa (estäa tahattoman pälle kytkemisen, tarv. jatkuvaan käyttoön)*

6 Painokytkin (kytkemiseen pälle ja pois)

7 Nuppi (pääkahvan käntämisen)*

8 Pääkahva

9 Lisakahva

10 Kiinnitysruvi

11 Lukitusnuppi

12 Kiinnitysruuvi (suojuksen kiinnittamiseen)

13 Kirstystmutteri

14 Valilevyt

15 Katkaisulaikka

16 Katkaisulaikka

17 Kiinnityslaippa

18 Tappiavain

19 Suojus

* riippuu varustuksesta / ei kuulu toimituslaajuuteen

6. Käyttoönonotto

Tarkasta ennen käytöönottoa, etta
konekilvessä ilmoitettu verkkojännite ja

verkkotaajuus vastaavat paikallisen sahkoverkon arvoja.

Säddä suojus (tarvittaessa):

-Avaa kirstysruuvi (12).
- Kännä suojusta niin, etta suljettu alue osoittaa käytäjäa kohti.
- Kiristä kiinnitysruvi (12) pitavasti paikalleen.
Tarkasta pitavä kiinnitys - suojus (19) ei saa olla
käannettävissä.

6.1 Käntyvä pääkahva

Aloita työskently vasta sitten, kun pääkahva (8) on lukittunut pitävästi paikalleen.

Katso sivu 2, kuva B.

• Paina nuppi (7) sisään.
• Sitten pääkahvaa (8) voidaan käntäa molempiin suuntiin 90^ verran ja lukita paikalleen.
• Tarkasta pitävi kiinnitys: Pääkahvan (8) täytyy olla lukittunut paikalleen ja sitä ei saa enä pystyä käantämään.

7. Uraleveys

Katso sivu 2 (kaannu ulos).

Sammuta kone. Irrota verkkopistoke!

• Aseta kone kyljelleen (leikkuusvyyden steikon (2) pitä olla nakyvissä).
• Vapauta leikkuusvyyden saatovipu (1) ja saadäleikkuusvyys pienimpaaan asentoon.
• Paina lukitusnuppia (11) ja kierra karaa, kunnes lukitusnuppi suntuvasti lukittuu (vain kun kone ei paallal).
• Irrota kiinnityslaippa (17), valilevyt (14) ja kiristysmutteri (13) ja puhdista ne.
• Asta kiinnityslaippä (17) karaan. Se on oikein paikallaan, kun sitä ei voi enää pyörittäa karan päällä.
• Laita katkaisulaikka (16) kiinnityslaippaan. Huomioi oikea pyorimissunta. Pyorimissunta on merkitty nuolella katkaisulaikkaan ja suojukseen.
• Laita vallilevyt (14) paikalleen. Uraleveys ja tarvittavat vallilevyt, ks. tauulukko sivulla 2.
• Laita katkaisulaikka (15) paikalleen. Huomioi oikea pyörimissunta. Pyörimissunta on merkitty nuolella katkaisulaikkaan ja suojukseen.

Uraleveydestä riippumatta kaikki mukana toimitetut seitsemän valilevyä pitäa aina asentaa. Timanttikatkaisulaikkojen valissä pitäa olla vahintäan yksi valilevy.

• Kierrä kiritysmutteri (13) kiinni.
• Paina lukitusnuppia (11) ja pidä se painettuna.
• Kiristä kiristysmutteri (13) kaksireikäavaimella (18) kiinni.

Asennetut katkaisulaikat ylettyvat ulos suojuksesta, minkä vuoksi alä laske konetta rulliensa varaan, vaan laske kone kyljelleen.

Tee testauskaytto: Mene yhdessa muiden paikalla olevien ihmisten kanssa riittavan kauas pyorivasta hiomalaikasta ja anna koneen pyoriya hden minuutin ajan maksimikierrosluvulla. Vaurioitunut hiomalaikka ei yleensa kesta tata testausaikaa ehjana.

Pysaytä kone valittomästi, jos se alkaa täristä voimakkaasti tai jos havaitset muita vikoja. Jos nain käy, tarkasta kone syyn selvittamiseksi.

8. Koneen käytto vain yhtä timanttikatkaisulaikkaa käyttaen

Kun irrotat koneesta etumaisen timanttikatkaisulaikan ja annat vain taaemman

laikan olla kiinni koneessa, muurijyrsin soveltu myos katkaisemiseen (esimeriksi laattojen katkaisuun).

9. Leikkuusvyyts

Vapauta vipu (1) ja saadä leikkuusvyyss. Kiristä vipu (1) sitten takaisin kiinni.

Suositus: Jos betoni on erittäin kovaa ja leikkuusvyys on yli 35 mm, suositamme, etta leikkaat kahdessa vaiheessa, jotta välttaylikuormittamasta konetta.

10. Kivipölyn imurointi

Huomio! Alä koskaan työskentele ilman polynimurointia. Pólt voivat olla terveydelle dallisia!

Alä koskaan työskentele ilman polyn imurointia. Kivipoly voi muutoin nopeasti a moottorin.

Käytä soveltuva Metabo-imuria, ks. kappale 15.. Muurijyrsimen käytössä syntyvän kivipölyn imuroinnissa käytetään imulektua 30 344 (4 m), joka kiinnitetaän polynpoinstolaitteen kiinitsreikään (3). Bajonettikiinnitys体系建设

Jos käytä toista imulektkua

30 344, voit sijoittaa imurin jopa 8 metrin päähan työpisteestä.

(Imuletek ei sisally toimitukseen).

Jos imulektkussa ei ole bajonettkiinnytstä, käytä letkun kiinnittämseen mukana toimitettua liitantaadaptereria.

11. Kytkeminen pälle ja.POIS

Ohjaa konetta aina molemmin käsin.

Kytke kone ensin paallee ja vie vasta sitten kayttotarvike tyokappaleelle.

Välta tilanteita, joissa kone saattaisi imea sisaansa suuria maariä polya ja lastuja. Ku kytket koneen paalle tai pois, pid se poissa kertyneen polyn ulottuvila. Kun kytket koneen p paaltä, laske kone kädestasi vasta sitten, kun koneen moottori on tāysin pysahtynyt.

! Estä tahaton käynnistyminen: Kytke kone aina pois paälta, jos vedat pistokkeen irti pistorasiasta tai jos sahköt ovat katkenneet.

Jatkuvassa kytkennasskone kay edelleen, vaikka se paasisi riistaytymaan kasista. Pida siksi aina molemmin kasin kiinn koneen asianomaisista kahvoista, ota tukeva asento ja tyoskentele keskittyneesti.

Katso sivu 2, kuva A.

Hetkellinen pälle kytkeminen:

Paalke kytkeminen: Tyonnä salpa (5) nuolen suuntaan ja paina sitten painokytkintä (6). Kytkeminen pois paaltä: Vapauta painokytkin (6).

SUOMlfi

Jatkuva kytkentä (riippuu varustuksesta):

Paalke kytkeminen: Tyonnä salpa (5) nuolen suuntaan ja paina sitten painokytkintä (6) ja pidà sitä painettuna. Sitten kone on kytketty toimintaan. Tyonnä sitten salpa (5) toisen kerran nuolen suuntaan, jolloin painokytkin (6) lukittuu (jatkuva kytkentä).

Kytkeminen pois päältä; Paina painokytkintä (6) ja vapauta se.

12. Muurijyrsimen käytto

Muurijyrsintaa saa kaytttaa vain kiinnityn lisakahvan (9) yhteydessa!

Voit saataa kahvanpitimen asennon kiinritsruuvin (10) loystytamisen jalkeen 30^ :n pykalin vastaamaan tyotehtavaa. Kahvanpitimessä olevat nelja kiinitystappia ohjataan kiinritsruuvia kiristettäessä oikeisii reikiinsa.

Ohjaa konetta aina molemmilla käsillä pää- ja lisakahvasta kiinni pitäen.

Aseta muurijyrsin takimaisila ohjainrullillaan tyostettavalle pinnalle.

Ohjaa paallä olevaa konetta hitaasti alaspain, kunnes kaikki ohjainrullat vastaavat tyostettäväa pintaa.

Vedä sitten konetta leikkuusuuntaan, esimerkiki ylhäälä alaspain kuten kuvassa A (sivulla 4) tai - vaakasuuntaisissa leikkauksissa - itseesi pain kuten kuvassa B (sivulla 4).

Kun ura on valmis, kytke kone pois pälta ja odota rauhallisesti kunnes laikka on pysähtynyt. Alä missän tapauksessa yritä vetä pyörivää katkaisulaikkaa leikkuu-urasta, koska siitä voi aiheutua takaisku. Laske kone kyljelleen.

Leikkuukohtien valiin jaavan pykälän voit poistaa mukana toimitetulla murtamistyokalulla.

13. Puhdistus

Moottorin puhdistus: Jotta välṭat kivipölyn
kertymisen muurijyrsimen sisa'an, puhdista moottori
pitka'ankestävän kayton yhteydessa iaka-ajoin
puhaltamalla (moottorikotel takapässä olevien
jaahdytysilmarakojen kautta).Tata ei
mahdollisuksien mukaan ole syytā tehdä
suljetuissa tiloissa.

Kahvan saadön nuppi (7): Puhalla nuppi sopivin
valiajoin puhtaaksi (painetussa asennossa,
pääkahvan jokaisessa kolmessa asennossa).

14. Häiriöiden poisto

Ylikuormitussuoja: Elektroniikan signaalinaytto (4) palaa ja kuormituskierrosluku alenee HIEMAN.

Konetta ylikuormitetaan. Työskentele edelleen pienemmälä kuormituksella, kunnes elektroniikan signaalinäytö sammuu.

Ylikuormitussuoja: Elektroniikan signaalinaytto (4) palaa ja kuormituskierosluku alenee

VOIMAKKAASTI. Moottorin lampotila on lian

korkea! Anna koneen käydä kuormittamattomana, kunnes kone on jäahtnyyt ja elektroniikan signaalinäytö sammuu.

• Metabo S-automatic -turvakatkaisu: Elektroniikan signaalinäytto (4) palaa ja koneen toiminta on KATKENNUT automaattisesti. Jos virran voimakkuus kasvaa lian nopeasti (mikä voi tapahtua esim. äkillisen juniutumisen tai takaiskun johdosta), koneen toiminta katkeaa. Kytke kone pois paälta painokytkimellä (6). Kytke kone sen jälleen jälleen pälle ja työskentele normalaisti edelleen. Välta päästämästa konetta enää jumiutumaan. Katso luku 4.2.
• Uudelleenkäynnistyesto: Elektroniikan signaalinäytto (4) VILKKUU ja kone ei käynnisty. Uudelleenkäynnistyesto on lauennut toimintaan. Kun paälle kytketyn koneen verkkopistoke liitetaan virtalähteeseen tai sahköt palaavat sahkokatkoksen jälkeen, kone i käynnisty. Kytke kone pois paälta ja sen jälkeen jälleen paälle.
• Kone kihtyy pälle kykttäessä erittäin nopeasti maksiminopeuteen, ts. automaattinen käynnistysvirran rajoitus (pehmeä käynnistys) ei toimi. Koneen elektroniikassa on vika, muutkaan turballisuuteen liittyvat elektroniikkatoiminnot eivat ole enää käytettävissä. Korjauta kone valittömästi (katso luku 16.).

15. Lisātarvikkeet

Käytä ainoastaan alkuperäisia Metabolisātarvikkeita.

Mikali tarvitet lisatarvikkeita, känny jalleenmyjäsi puoleen.

Metabo-timanttikatkaisulaika:

230mm , laserhitsattu, soveltuu kuivaleikkaukseen, laikan vahvuus kiininitysalueella = 1,8mm ,reik = 22,23mm ,muurijyrsimelle MFE 65

Käytökohe Tilausnummer

Kovalle ja keskikovalle
materiallle (esimerkiki betoni, myös raudoitetu) 6.28134

Rakeiselle materiaalille

(esimeriksi rakeinen betoni,

hiekkakivi, kalkkikivi,

Sahkötyokalujen korjaustöitä saavat suorittaa ainoastaan sahköalan ammattilaiset!

Jos Metabo-sahkötyokalusi tarvitsee korjausta, ota yhteyttä Metabo-edustajaan. Osoitteet, katso www.metabo.com.

Varaosalistat voit imuroida osoitteesta www.metabo.com.

17. Ympäristönsuojelu

Syntyvä hiomapöly voi sisältaa Haitallisia aineita: Alä havitta talousjätteen mukana, vaan toimita asianmukaisesti ongelmajätteiden keräyspisteeeseen.

Noudata käytösta poistettujen koneiden, pakkausten ja lisātarvikkeiden havittämista ja kierratysta koskevia kansallisia maäräyksiä.

Pakkaismateriaalit on havitettavpaikallisia
maarayksià noudattaen niiden tunnistiden
mukaisesti. Lisatietao loytyy osoitteessa
ww.metabo.com kohdassa Asiakaspalvelu.

Vain EU-maille: Älå havitta sahkötyokaluja kotitalousjätteen mukana! Loppuun käytetyt sahkötyokalut on kerättvä erikseen talteen

ja ohjattava ymparistoa saastavaan kierratykseen kaytettyja sahko- ja elektroniikkalaitteita koskevan EU-direktivin 2002/96/EY ja paikallisten lakimäärysten mukaisesti.

18. Tekniset tiedot

Selyykset sivun 3 tietroihin. Pidatämme oikeuden suorittaa teknisen kehityksen vaatimia muutoksia.

D =timanttikatkaisulaikan halkaisija

B=mahdolliset uraleveydet

T =leikkuusvyys saadettavissa

n = kierrosluku kuormittamattomana

m =paino ilman verkkjoho toa

Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma), märitetty EN 60745 mukaan:

ah =tarinaarvo

K_n = epavarmuus (värähtely)

Tassā ohjekirjassa ilmoitettu varähtelytaso on mitattu normin EN 60745 mukaisella mittausmenetelmällä ja sitä voidaan käyttaa sahkötyokalujen keskinäseen vertailuun. Se soveltuu myös varähtelykuormituksen alustavaan arviointiin.

Ilmoitetu varahelytaso edustaa sahkotyokalun paaasialisia kayttosovelluksia. Jos sahkotyokalua kaytetaan muihin tarkoituksiin, muita kayttotarvikkeita kayttten tai jos sahkotyokalun huollossa on puutteita, varahelytaso voi poiketa tassilmoitetusta. Varahelykuormituksen tarkaksi arvioimiseksi on otettava huomioon myos ne ajat, joina kone on kytketty pois pälta tai on kyllakin toiminnassa, mutta ilman todellista tyokayttoa. Tamao vahentaa varahelykuormitusta huomattavasti kokoyoskentelyajan puiteissa.

Maarita vaadittavat lisavarotoimenpiteet kayttajan suojaamiseksi varahtelyjen haittavaikutukulta, esimerkiki: Sahkotyokalun ja kayttotarvikkeiden huolto, kasien pitaminen lampiminä, tyotoimenpiteiden organisointi.

Tyypillinen A-painotettu ainitaso:

LpA =aenpainetaso

LwA =aanentehotaso

K_pA / WA = epa varmuus (aanitaso)

Käytä kuulosuojaimia!

Mittausarvot ilmoitettu EN 60745 mukaan.

Sujoausluokan II kone

/Vaihtovirta

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

NORSKno
