CED 230 - Jyrsinkone METABO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Imukupu kulmahiomakoneelle
Merkki	Metabo
Malli	CED 230
Yhteensopivuus	Metabo-kulmahiomakoneet W...-230 MVT, T...-230 MVT
Hiomalaikan enimmäishalkaisija	230 mm (9")
Hiomalaikan enimmäispaksuus	3 mm (1/8")
Hiomalaikan tyyppi	Vain timanttileikkuulaikka
Käyttökohteet	Mineraalimateriaalien (teräsbetoni, muuraus) katkaisu ja uraus
Kielletyt materiaalit	Metallit, puu, haitallista pölyä tuottavat materiaalit
Imuliitäntä	Ø 35 mm (antistaattinen suositeltava)
Säädettävä leikkaussyvyys	Kyllä, kiristysmutterin ja asteikon avulla
Arvioitu paino	1,5 kg
Materiaali	Teräs ja muovi
Lisäkahva	Ruuvattava molemmin puolin, sisältyy versiosta riippuen
Mukana toimitettavat avaimet	Kuusiokoloavain (5) ja haka-avain (18)
Turvallisuusohjeet	Suojalasit, pölynaamari, kuulosuojaimet pakolliset
Huolto	Tarkista ennen jokaista käyttöä, ettei vaurioita ole, puhdista ilma-aukot
Korjaukset	Vain ammattitaitoinen henkilöstö Metabo-alkuperäisosilla

Usein kysytyt kysymykset - CED 230 METABO

Minkä tyyppistä hiomalaikkaa tulee käyttää CED 230:n kanssa?

Käytä ainoastaan timanttileikkuulaikkaa, jonka enimmäishalkaisija on 230 mm ja enimmäispaksuus 3 mm. Hiomalaikat, komposiittilaikat tai hammastetut laikat ovat kiellettyjä.

Voiko CED 230 leikata metallia?

Ei, CED 230 on suunniteltu ainoastaan mineraalimateriaaleille, kuten teräsbetoni ja muuraus. Metallien työstäminen on kielletty.

Kuinka leikkaussyvyys säädetään?

Löysää kiristysmutteri (3), säädä haluttu syvyys asteikosta (4), ja kiristä mutteri.

Mitä pölynimuria tulee käyttää imukuvun kanssa?

Liitä sopiva pölynimuri, jonka letkun halkaisija on 35 mm. Suositellaan pölynimuria, jossa on automaattinen suodattimen puhdistus parhaan imun saavuttamiseksi.

Kuinka imukupu kiinnitetään hiomakoneeseen?

Aseta kiristysrengas (19) hiomakoneen kauluksen ympärille, ja kiristä kiristysruuvi (20) mukana tulevalla kuusiokoloavaimella. Varmista, että imukupu on kunnolla kiinni.

Mitkä turvatoimet ovat pakollisia?

Käytä aina suojalaseja, pölynaamaria ja kuulosuojaimia. Pidä konetta molemmin käsin ja pidä sivulliset poissa työalueelta.

Voiko käyttää eri halkaisijan omaavaa hiomalaikkaa?

Vain 230 mm halkaisijan hiomalaikat ovat sallittuja. Eri kokoisen laikan käyttö voi vaarantaa turvallisuuden ja vahingoittaa työkalua.

Kuinka välttää hiomalaikan takaisku?

Pidä konetta tukevasti, älä lukitse hiomalaikkaa, ja vältä liian syviä leikkauksia. Työnnä aina nuolen (7) suuntaan äläkä koskaan käynnistä uudelleen leikkauksen sisällä.

Onko imukupu yhteensopiva kaikkien Metabo-hiomakoneiden kanssa?

Se on yhteensopiva mallien W...-230 MVT ja T...-230 MVT kanssa. Varmista, että karassa ei ole hienokierteitystä (M14 x 1,5 mm).

Kuinka imukupua huolletaan?

Ennen jokaista käyttöä tarkista, ettei puuttuvia, kuluneita tai vaurioituneita osia ole. Puhdista ilma-aukot säännöllisesti. Jos vikaa ilmenee, älä käytä.

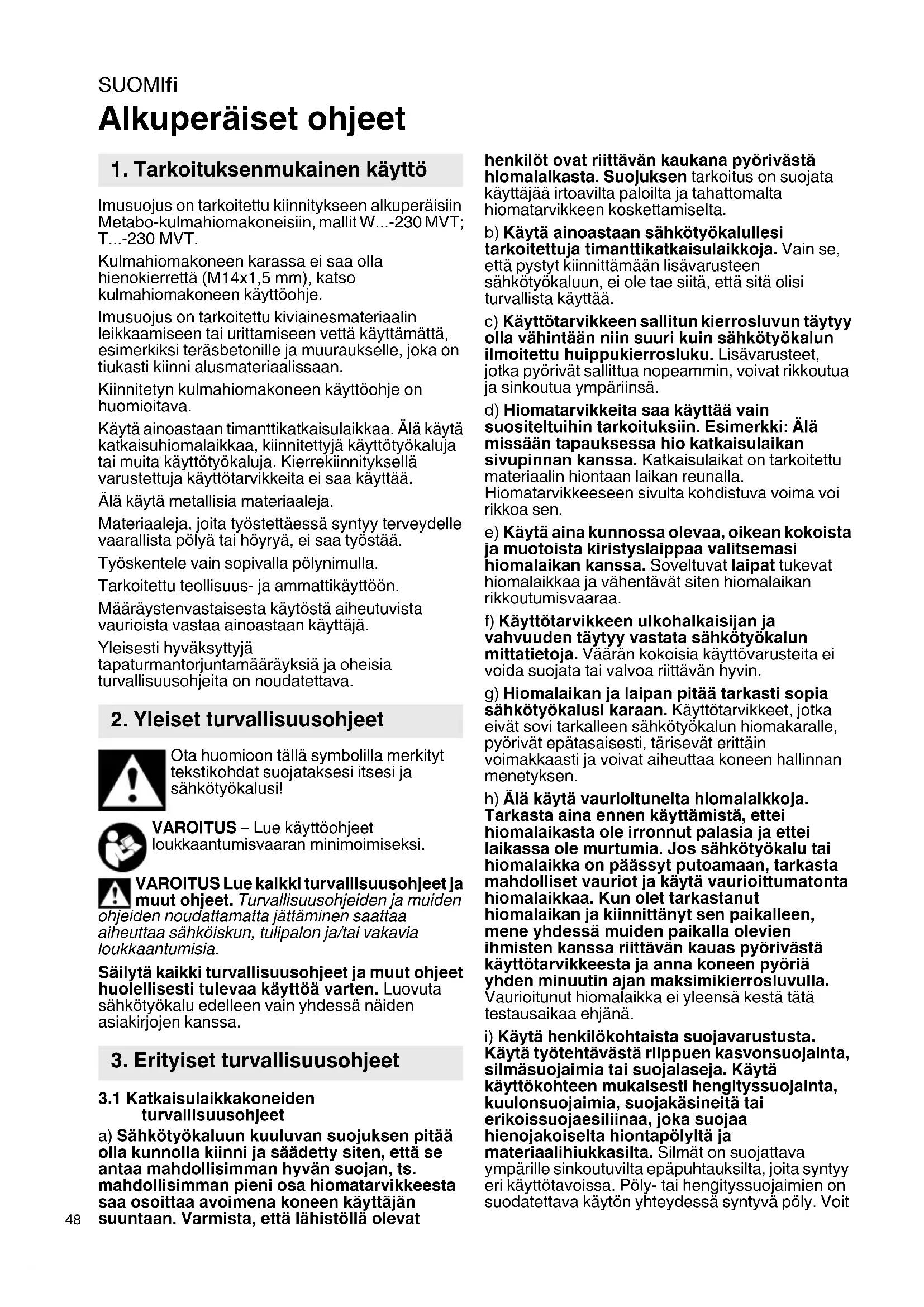

KÄYTTÖOHJE CED 230 METABO

fi Alkuperäiset ohjeet 48

1. Tarkoituksenmukainen käyttö

Imusuojus on tarkoitettu kiinnitykseen alkuperäisiin Metabo-kulmahiomakoneisiin, mallit W...-230 MVT; T...-230 MVT.

Kulmahiomakoneen karassa ei saa olla hienokierrettä (M14x1,5 mm), katso kulmahiomakoneen käyttöohje.

Imusuojus on tarkoitettu kiviainesmateriaalin leikkaamiseen tai urittamiseen vettä käyttämättä, esimerkiksi teräsbetonille ja muuraukselle, joka on tiukasti kiinni alusmateriaalissaan.

Kiinnitetyn kulmahiomakoneen käyttöohje on huomioitava.

Käytä ainoastaan timanttikatkaisulaikkaa. Älä käytä katkaisuhiomalaikkaa, kiinnitettyjä käyttötyökaluja tai muita käyttötyökaluja. Kierrekiinnityksellä varustettuja käyttötarvikkeita ei saa käyttää.

Älä käytä metallisia materiaaleja.

Materiaaleja, joita työstettäessä syntyy terveydelle vaarallista pölyä tai höyryä, ei saa työstää.

Työskentele vain sopivalla pölynimulla.

Tarkoitettu teollisuus- ja ammattikäyttöön.

Määräystenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä.

Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja oheisia turvallisuusohjeita on noudatettava.

2. Yleiset turvallisuusohjeet

Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sähkötyökalusi!

VAROITUS – Lue käyttöohjeet loukkaantumisvaaran minimoimiseksi.

VAROITUS Lue kaikki turvallisuusohjeet ja muut ohjeet. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten. Luovuta sähkötyökalu edelleen vain yhdessä näiden asiakirjojen kanssa.

3. Erityiset turvallisuusohjeet

3.1 Katkaisulaikkakoneiden turvallisuusohjeet

a) Sähkötyökaluun kuuluvan suojuksen pitää olla kunnolla kiinni ja säädetty siten, että se antaa mahdollisimman hyvän suojan, ts. mahdollisimman pieni osa hiomatarvikkeesta saa osoittaa avoimena koneen käyttäjän suuntaan. Varmista, että lähistöllä olevat

henkilöt ovat riittävän kaukana pyörivästä hiomalaikasta. Suojuksen tarkoitus on suojata käyttäjää irtoavilta paloilta ja tahattomalta hiomatarvikkeen koskettamiselta.

b) Käytä ainoastaan sähkötyökalullesi tarkoitettuja timanttikatkaisulaikkoja. Vain se, että pystyt kiinnittämään lisävarusteen sähkötyökaluun, ei ole tae siitä, että sitä olisi turvallista käyttää.

c) Käyttötarvikkeen sallitun kierrosluvun täytyy olla vähintään niin suuri kuin sähkötyökalun ilmoitettu huippukierrosluku. Lisävarusteet, jotka pyörivät sallittua nopeammin, voivat rikkoutua ja sinkoutua ympäriinsä.

d) Hiomatarvikkeita saa käyttää vain suositeltuihin tarkoituksiin. Esimerkki: Älä missään tapauksessa hio katkaisulaikan sivupinnan kanssa. Katkaisulaikat on tarkoitettu materiaalin hiontaan laikan reunalla. Hiomatarvikkeeseen sivulta kohdistuva voima voi rikkoa sen.

e) Käytä aina kunnossa olevaa, oikean kokoista ja muotoista kirstyslaippaa valitsemasi hiomalaikan kanssa. Soveltuvat laipat tukevat hiomalaikkaa ja vähentävät siten hiomalaikan rikkoutumisvaaraa.

f) Käyttötarvikkeen ulkohalkaisijan ja vahvuuden täytyy vastata sähkötyökalun mittatietoja. Väärän kokoisia käyttövarusteita ei voida suojata tai valvoa riittävän hyvin.

g) Hiomalaikan ja laipan pitää tarkasti sopia sähkötyökalusi karaan. Käyttötarvikkeet, jotka eivät sovi tarkalleen sähkötyökalun hiomakaralle, pyörivät epätasaisesti, tärisevät erittäin voimakkaasti ja voivat aiheuttaa koneen hallinnan menetyksen.

h) Älä käytä vaurioituneita hiomalaikkoja. Tarkasta aina ennen käyttämistä, ettei hiomalaikasta ole irronnut palasia ja ettei laikassa ole murtumia. Jos sähkötyökalu tai hiomalaikka on päässyt putoamaan, tarkasta mahdolliset vauriot ja käytä vaurioittumatonta hiomalaikkaa. Kun olet tarkastanut hiomalaikan ja kiinnittänyt sen paikalleen, mene yhdessä muiden paikalla olevien ihmisten kanssa riittävän kauas pyörivästä käyttötarvikkeesta ja anna koneen pyöriä yhden minuutin ajan maksimikierrosluvulla. Vaurioitunut hiomalaikka ei yleensä kestä tätä testausaikaa ehjänä.

i) Käytä henkilökohtaista suojavarustusta. Käytä työtehtävästä riippuen kasvonsuojainta, silmäsuojaimia tai suojalaseja. Käytä käyttökohteen mukaisesti hengityssuojainta, kuulonsuojaimia, suojakäsineitä tai erikoissuojaesiliinaa, joka suojaa hienojakoiselta hiontapölyltä ja materiaalihiukkasilta. Silmät on suojattava ympärille sinkoutuvilta epäpuhtauksilta, joita syntyy eri käyttötavoissa. Pöly- tai hengityssuojaimien on suodatettava käytön yhteydessä syntyvä pöly. Voit

saada kuulovammoja, jos olet pitkään voimakkaassa melussa.

j) Varmista, että sivulliset pysyvät turvallisella etäisyydellä työpisteestä. Jokaisen työalueelle tulevan on käytettävä henkilökohtaisia suojavarusteita. Työstettävästä kappaleesta tai rikkoutuneesta käyttötarvikkeesta murtuneet palat voivat sinkoutua ympäriinsä ja aiheuttaa vammoja myös varsinaisen työalueen ulkopuolella.
k) Pidä koneesta kiinni vain sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttövaruste voi osua pilossa oleviin sähköjohtoihin tai koneen omaan verkkokaapeliin. Sähkövirtaa johtavan johdon koskettaminen voi tehdä myös metalliosat jännitteisiksi ja aiheuttaa sähköiskun.
I) Pidä koneen verkkokaapeli etäällä pyörivästä käyttötarvikkeesta. Jos menetät laitteen hallinnan, verkkokaapeli voi katketa tai tarttua käyttövarusteeseen, jolloin kätesi tai käsivartesi ovat vaarassa joutua kosketuksiin pyörivän työlaitteen kanssa.
m) Älä missään tapauksessa laske sähkötyökalua sivuun ennen kuin käyttötarvike on kokonaan pysähtynyt. Pyörivä käyttövaruste voi koskettaa säilytysalustaa, jolloin olet vaarassa menettää sähkötyökalun hallinnan.
n) Älä pidä sähkötyökalua käynnissä, kun kannat sitä. Vaatteesi voivat tahattoman kosketuksen yhteydessä takertua pyörivään käyttövarusteeseen, jolloin käyttövaruste voi vahingoittaa kehoasi.
o) Puhdista sähkötyökalun tuuletusraot säännöllisesti. Moottorin tuuletin imee pölyä rungon sisään, ja suurien metallipölymäärien kertyminen voi aiheuttaa sähköön liittyviä vaaroja.
p) Älä käytä sähkötyökalua palonarkojen materiaalien läheisyydessä. Kipinät voivat sytyttää tällaiset materiaalit palamaan.
q) Älä käytä sellaisia käyttövarusteita, jotka vaativat nestemäisen jäähdytysaineen käyttöä. Veden tai muiden nestemäisten jäähdytysaineiden käyttö voi aiheuttaa sähköiskun.

3.2 Takaisku ja siihen liittyvät turvallisuusohjeet

Takaisku on pyörivän hiomalaikan takertelun tai kiinni juuttumisen aiheuttama iskunomainen liikereaktio. Takertelu tai jumittuminen johtaa käyttötarvikkeen äkilliseen pysähtymiseen. Tämä saa sähkötyökalun tempaisemaan jumiutumiskohdassa hallitsemattomasti käyttötarvikkeen pyörimissuunnan vastaisesti.

Jos esim. hiomalaikka jumiutuu työstettävään kappaleeseen, hiomalaikan reuna voi kiilautua työstettävään kappaleeseen, takertua siihen ja aiheuttaa siten hiomalaikan murtumisen tai takaiskun. Hiomalaikan liike on tällöin käyttäjän suuntaan tai hänestä poispäin, riippuen laikan pyörimissuunnasta jumiutumiskohdassa. Tällöin hiomalaikat voivat myös murtua.

Takaisku aiheutuu sähkötyökalun epäasianmukaisesta tai virheellisestä käytöstä. Se voidaan estää sopivilla, alla kuvatuilla varotoimenpiteillä.

a) Pidä sähkötyökalusta tukevasti kiinni ja pidä kehosi ja käsivartesi sellaisessa asennossa, jossa pystyt hallitsemaan takaiskusta syntyviä voimia. Käytä aina lisäkahvaa, mikäli sellainen kuuluu varustukseen, jotta pystyt hallitsemaan mahdollisimman hyvin takaiskuvoimia tai nopeuden kiihtyessä syntyviä reaktiomomentteja. Käyttäjä voi hallita takaisku- ja reaktiovoimia, kun hän noudattaa asianmukaisia varotoimenpiteitä.
b) Älä missään tapauksessa vie kättäsi pyörivien käyttövarusteiden lähelle. Käyttövaruste voi muuten takaiskun tapahtuessa koskettaa kättäsi.
c) Vältä olemasta pyörivän katkaisulaikan edessä tai takana olevalla alueella. Takaisku pakottaa sähkötyökalun tempautumaan jumiutumiskohdassa hiomalaikan pyörintäsuuntaa vastaan.
d) Työskentele erityisen varovaisesti kulmien, terävien reunojen yms. alueella. Estä käyttötarvikkeen hallitsematon kimpoaminen työstettävästä kappaleesta ja sen jumiutuminen siihen. Pyörivä käyttövaruste jumiutuu herkästi kulmissa, terävissä reunoissa tai kun se kimmahtaa hallitsemattomasti. Tämä aiheuttaa hallinnan menettämisen tai takaiskun.
e) Älä käytä ketjusahanterää tai hammastettua sahanterää äläkä segmenttitimanttilaikkaa, jossa on yli 10 mm leveät urat. Tällaiset käyttövarusteet aiheuttavat herkästi takaiskun tai sähkötyökalun hallinnan menettämisen.
f) Vältä katkaisulaikan jumiutumista ja liian kovaa painamista. Älä leikkaa liian syvältä. Katkaisulaikan ylikuormittaminen lisää sen rasittumista ja saa sen kallistumaan tai jumiutumaan herkemmin lisäten siten takaiskun tai hiomatarvikkeen rikkoutumisen vaaraa.
g) Jos katkaisulaikka jumiutuu tai keskeytät työn, kytke kone pois päältä ja pidä se rauhallisesti paikallaan, kunnes laikka pysähtyy kokonaan. Älä missään tapauksessa yritä vetää pyörivää katkaisulaikkaa katkaisuurasta, koska se voi aiheuttaa takaiskun. Selvitä ja korjaa jumiutumisen syy.
h) Älä kytke sähkötyökalua uudelleen päälle, jos se on vielä työkappaleessa. Anna katkaisulaikan saavuttaa ensin maksimikierroslukunsa, ennen kuin ryhdyt varovasti jatkamaan katkaisua. Muuten laikka voi kiilautua, kimmota työstettävästä kappaleesta tai aiheuttaa takaiskun.
i) Tue levyt ja suuret työkappaleet, jotta saat pienennettyä katkaisulaikan mahdollisen jumiutumisen aiheuttamaa takaiskun vaaraa. Suuret työstettävät kappaleet voivat taipua oman painonsa vaikutuksesta. Työstettävä kappale on tuettava laikan molemmilta puolilta siten, että tuenta on tehty sekä katkaisu-uran läheltä että myös reunasta.
j) Ole erityisen varovainen leikatessasi "onkaloita" valmiisiin seiniin tai muihin

SUOMIfi

sellaisiin kohtiin, joihin ei voi nähdä. Seinään uppoava katkaisulaikka voi aiheuttaa takaiskun osuessaan katkaisun yhteydessä kaasu- tai vesijohtoihin, sähköjohtoihin tai muihin esineisiin.

3.3 Lisäturvallisuusohjeet:

VAROITUS – Käytä aina suojalaseja.

Käytä sopivaa pölynsuojanaamaria.

Käytä ainoastaan timanttikatkaisulaikkaa. Korjaustöissä ei saa käyttää useita timanttikatkaisulaikkoja.

Älä käytä yhdistettyjä laikkoja.

Käytä kuulonsuojaimia.

Käytä elastisia välikkeitä, jos ne ovat hiomatarvikkeen mukana ja niitä vaaditaan käytettäväksi.

Noudata käyttö- tai lisätarvikkeen valmistajan antamia ohjeita! Suojaa käyttötarvikkeet rasvalta ja iskuilta!

Käyttötarvikkeita täytyy säilyttää ja käsitellä huolellisesti valmistajan ohjeiden mukaisesti.

Työstettävän kappaleen on oltava tukevasti paikallaan ja varmistettu poisluiskahtamiselta, esim. puristimilla. Isot työstettävät kappaleet on tuettava riittävän hyvin.

Vältä tilanteita, joissa kone saattaisi imeä sisäänsä pölyä ja lastuja.

Varmista, että sellaisessa kohdassa, jota aiotaan työstää, ei ole sähkö-, vesi- tai kaasujohtoja (esim. metallinpaljastimen avulla).

Varo aiheuttamasta vaurioita kaasu- tai vesiputkiin, sähköjohtoihin ja kantaviin seiniin (statiikka).

Vedä pistoke irti pistorasiasta ennen säätöjen, muutos- tai huoltotöiden suorittamista.

Noudata kiinnitetyn kulmahiomakoneen käyttöohjeita.

Vaurioitunut tai halkeillut lisäkahva on vaihdettava uuteen. Älä käytä konetta, jonka lisäkahva on rikki.

Tarkasta ennen jokaista käyttöä osien täydellisyys, niiden kuluneisuus, moitteeton kunto murtumien, halkeaminen tai muiden vaurioiden varalta. Älä käytä vioittunutta tai epätäydellistä suojusta.

Käytä ainoastaan mukana toimitettuja kiinnitysvälineitä.

Pölyrasituksen vähentäminen:

VAROITUS – Jotkut pölyt, joita

hiekkapaperilla hiominen, sahaaminen,

hiominen, poraaminen tai muut työt voi aiheuttaa, sisältävät kemikaaleja, joiden tiedetään aiheuttavan syöpää, syntymävikoja tai muita haittoja lisääntymiskykyä koskien. Esimerkkejä näistä kemikaaleista ovat:

• lyijy lyijyä sisältävistä maaleista
• mineraalipöly muureista, sementistä tai muista muuriaineista
• arseeni ja kromi kemiallisesti käsitellystä puusta. Oma riskisi näiden kuormituksesta riippuu siitä, kuinka usein suoritat tämäntapaisia töitä. Näiden kemikaalien aiheuttamien kuormitusten vähentämiseksi: työskentele hyvin ilmastoiduilla alueilla ja työskentele hyväksytyissä suojavarusteissa, esim. töille tarkoitetuilla pölynaamioilla, jotka on suunniteltu suodattamaan mikroskooppisen pieniä hiukkasia.

Tämä koskee myös muiden pölyjen ainesosia, kuten joitakin puutyyppejä (tammen tai pyökin pölyä), metalleja, asbestia. Muita tunnettuja sairauksia ovat esim. allergiset reaktiot, hengitystiesairaudet. Älä anna pölyn päästä elimistöön.

Ota huomioon myös materiaaleja, henkilöitä, käyttökohdetta ja käyttöpaikkaa koskevat määräykset ja kansalliset direktiivit (esim. työsujelumääräykset, hävittäminen).

Kerää hiukkaset niiden muodostumispaikassa, älä levitä niitä ympäristöön.

Käytä erityisiin työtehtäviin soveltuvia lisävarusteita. Näin vähennät ympäristöön hallitsemattomasti leviävien hiukkasten määrää.

Käytä sopivaa pölynimuria.

Vähennä pölyn muodostumista seuraavasti:

- Alä suuntaa vapautuvia hiukkasia ja koneen poistoilmaa itseäsi, lähellä olevia henkilöitä tai kerääntynyttä pölyä päin.

- Käytä imuria ja/tai ilmanpuhdistinta.

- Tuuleta työpiste hyvin ja pidä puhtaana imuroimalla. Lakaiseminen tai puhaltaminen levittää pölyä.

- Imuroi tai pese suojavaatteet. Älä puhalla, pudista tai harjaa niitä.

4. Yleiskuva

Katso sivu 2 ja 3.

1 l m u i s t u k k a
2 Kierre lisäkahvalle (molemminpuolinen)
3 Kiinnitysmutteri (katkaisusyvyyden rajoitin)
4 Asteikko (katkaisusyvyys)
5 Kuusiokoloruuvinväännin
6 Lisäkahva (kulmahiomakoneen) *
7 Nuoli - Työnnä konetta vain nuolen suuntaisesti
8 l m u s u o j u s
9 Pyörimissuuntanuoli (timanttikatkaisulaikan pyörimissuunta)

10 Ohjauspöytä

12 Kulmahiomakoneen pääkahva

16 Timanttikatkaisulaikka *

17 Tappikiristysmutteri

18 Tappiavain

19 Kiinnitysrengas

20 Kiinnitysruuvi

* ei kuulu toimituslaajuuteen / varustuksesta riippuvainen

5. Käyttöönotto

Ennen kaikkia varusteiden asennusta: Irrota verkkopistoke pistorasiasta. Koneen on oltava päältä ja karan täytyy olla täysin pysähtynyt.

5.1 Suojuksen kiinnitys kulmahiomakonee

Imusuojuksen (8) ja ohjauspöydän (10) irrottaminen toisistaan

Katso sivu 2, kuva A.

1. Irrota kiinnitysmutteri (3) ja käännä imusuojus (8) ylös.
2. Imusuojus (8) voidaan irrottaa ohjauspöydästä (10) näytetyssä asennossa.

Imusuojuksen (8) kiinnittäminen kulmahiomakoneeseen

Katso sivu 2, kuva B.

1. Avaa kiinnitysruuvi (20), jotta imusuojuksen kiinnitysrengas (19) laajenee riittävästi.

2. Aseta kulmahiomakone imusuojuksen (8) päälle esitetyssä asennossa.

3. Käännä kulmahiomakonetta ja kiinnitä halutussa kulmassa, katso sivu 3, kuva E: I) Työntävä katkaisu II) Vetävä katkaisu

4. Kiristä kiinnitysruuvi (20) mukana toimitetun kuusiokoloruuvinvääntimen (5) kanssa tiukkaan.

5. Tarkasta hyvä istuvuus - imusuojus (8) ei saa kääntyä.

Imusuojuksen (8) ja ohjauspöydän (10) yhteenkokoaminen

Katso sivu 2, kuva A.

1. Aseta imusuojuksen (8) syvennys kuvan mukaisesti ohjauspöydän (10) akseliin.

2. Käännä imusuojus (8) ja ohjauspöytä (10) toisiinsa, säädä haluttu katkaisusyvyys ja yhdistä toisiinsa kiinnitysmutteria (3) kiristämällä.

3. Varmista kunnollinen liitäntä.

Lisäkahvan kiinnitys

Työskentele vain silloin, kun lisäkahva (6) on asennettuna!

Ruuvaa kulmahiomakoneen lisäkahva (6) irti ja käyttötapauksesta riippuen ruuvaa imusuojuksen (8) vasen tai oikea puoli tiukkaan kiinni.

Ja ruuvaa kiinni turvallisuussyistä kulmahiomakoneen kohdasta riippuen

etumaiseen tai takimmaiseen kierteseen (edellytys kuvan E mukaan, sivu 3).

5.2 Pölypoiston kiinnitys

Työskentele vain sopivalla pölynimulla: Kytke sopiva imuri (huomioi paikalliset määräykset) i imuistukkaan (1).

Käytä parhaimpaan imuun liitäntämuhvia 6.30796 ja imuria automaattisella suodatinpuhdistuksella. Suosittelemme käyttämään antistaattista imuletkua ∅ 35 mm.

6. Käyttötarvikkeen kiinnitys

Ennen kaikkia varusteiden asennusta: Irrota verkkopistoke pistorasiasta. Koneen on oltava päältä ja karan täytyy olla täysin pysähtynyt.

Paina karan lukitusnuppi (11) sisään vain silloin, kun kara on liikkumatta paikallaan.

6.1 Timanttikatkaisulaikan kiinnitys

1. Paina karan lukitusnappi (11) sisään ja käännä karaa (13) kädellä, kunnes lukitusnappi lukittuu tuntuvasti paikalleen.

2. Aseta tukilaippa (14) (sisältyy kulmahiomakoneen toimitukseen) karalle. Se on oikein paikallaan, kun sitä ei voi enää pyörittää lukitun karan päällä.

3. Aseta välikelevyt (15) tukilaipalle (14). Katso kuva, sivu 2.

4. Aseta yksi timanttikatkaisulaikka (16) välikelevylle (15). Huomioi oikea pyörimissuunta. Pyörimissuunta on merkitty nuolella timanttikatkaisulaikkaan ja imusuojukseen (pyörimissuunnan nuoli (9)).

5. Varmista, että kulmahiomakoneen tappikiristysmutteri (17) ja kara (13) sopivat toisiinsa: tappikiristysmutterin merkintä ja tyyppikilven kierteen tiedon on oltava yhdenmukaisia (M14 tai 5/8").

6. Kierrä tappikiritysmutteri (17) kiinni.

7. Paina karan lukitusnappia (11) ja pidä se painettuna.

8. Kiristä tappikiristysmutteri (17) kiinni tappiavaimella (18) voimakkaasti.

9. Varmista kunnollinen liitäntä.

10. Käännä timanttikatkaisulaikkaa (16) käsin - se ei saa koskettaa imusuojusta (8) tai hankautua sitä vastaan.

7. Käyttö

JOhjaa konetta aina molemmilla käsillä kulmahiomakoneen pää- (12) ja lisäkahvasta

(6) voimakkaasti kiinni pitäen.

Työnnä/vedä konetta vain nuolen (7) suuntaisesti

1. Halutun katkaisusyvyyden säätö: Irrota kiinnitysmutteri (3) ja säädä asteikolta haluttu katkaisusyvyys, kiristä kiinnitysmutteri (3) jälleen tiukkaan.
2. Aseta suojus etumaisella ohjauspöydän (10) osalla työkappaleen päälle ilman, timanttikatkaisulaikka koskettaa työkappaletta.
3. Kytke kone päälle ja odota, kunnes täysi kierrosluku on saavutettu.
4. Pistosorvauksessa: Käännä koneetta hitaasti ja varovasti alas: timanttikatkaisulaikka painuu työkappaleeseen.
5. Ohjaa konetta hitaasti nuolen suuntaan (7): timanttikatkaisulaikka painuu työkappaleeseen.
6. Työnnä/vedä konetta vain nuolen suuntaisesti (7) (työskentele vastakkain). Muuten kone voi kimmota hallitsemattomasti

SUOMIfi

pois katkaisu-urasta. Työskentele rauhallisella, työstettävälle materiaalille sopivalla etenemisvauhdilla. Parasta imua varten varmista, että pyörät koskettavat koko ajan työkappaletta. Ohjauspöydän (10) on liu'uttava työkappaleella.

1. Kun katkaisu on valmis, kytke kone pois päältä ja odota rauhallisesti, kunnes timanttikatkaisulaikka on pysähtynyt. Älä missään tapauksessa yritä vetää pyörivää timanttikatkaisulaikkaa leikkausurasta, koska siitä voi aiheutua takaisku.

2. Aseta kone sivuun.

8. Huolto

Tarkasta ennen jokaista käyttöä osien täydellisyys, niiden kuluneisuus, moitteeton kunto murtumien, halkeaminen tai muiden vaurioiden varalta. Älä käytä vioittunutta tai epätäydellistä suojusta.

Työtehon huomattava heikkeneminen ja syöttövoiman kasvaminen ovat merkkejä tylsistyneestä timanttikatkaisulaikasta. Teroita tylsistynyt timanttikatkaisulaikka suorittamalla kaksi lyhyttä katkaisua hioviin työmateriaaleihin, kuten kalkkihiekkakiveen.

9. Lisätarvikkeet

Käytä ainoastaan alkuperäisiä Metabon lisätarvikkeita.

Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot.

Timanttikatkaisulaikan sallittu maksimipaksuus on 3 mm (1/8"). Älä käytä segmenttitimanttilaikkoja yli 10 mm:n segmenttiurilla. Segmenttitimanttikatkaisulaikkoja käytettäessä saa käyttää ainoastaan negatiivista segmenttileikkauskulmaa.

Lisätarvikkeiden täydellinen valikoima, katso www.metabo.com tai luettelo.

10. Korjaus

Suojuksen korjaus tulee antaa vain valtuutetun ammattihenkilön tehtäväksi. Korjauksessa tulee käyttää vain alkuperäisiä varaosia. Näin varmistetaan suojuksen turvallisuuden säilyminen.

Jos Metabo-suojuksesi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

11. Ympäristönsuojelu

Muodostuva pöly voi sisältää haitallisia aineita: hävitä asianmukaisesti.

Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden

ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

Suojele ympäristöä; älä heitä käytöstä poistettuja sähkötyökaluja talousjätteiden sekaan. Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden lajiteltua hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

12. Tekniset tiedot

Timanttikatkaisulaikan sallittu maksimihalkaisija on 230 mm (9").

Timanttikatkaisulaikan sallittu maksimipaksuus on 3 m m (1/8").
