Produkttyp	Absaughaube für Winkelschleifer
Marke	Metabo
Modell	CED 230
Kompatibilität	Metabo Winkelschleifer W...-230 MVT, T...-230 MVT
Max. Scheibendurchmesser	230 mm (9")
Max. Scheibendicke	3 mm (1/8")
Scheibentyp	Nur Diamant-Trennscheibe
Anwendungen	Trennen und Nuten von mineralischen Materialien (Stahlbeton, Mauerwerk)
Verbotene Materialien	Metalle, Holz, Materialien, die gesundheitsschädliche Stäube erzeugen
Absauganschluss	Ø 35 mm (antistatisch empfohlen)
Einstellbare Schnitttiefe	Ja, über Spannmutter und Skala
Ungefähres Gewicht	1,5 kg
Material	Stahl und Kunststoff
Zusatzhandgriff	Beidseitig verschraubbar, je nach Version enthalten
Mitgelieferte Schlüssel	Inbusschlüssel (5) und Stiftschlüssel (18)
Sicherheitsnormen	Schutzbrille, Staubmaske, Gehörschutz erforderlich
Wartung	Vor jeder Verwendung auf Schäden prüfen, Lüftungsöffnungen reinigen
Reparaturen	Nur durch qualifiziertes Personal mit Original-Metabo-Teilen

Häufig gestellte Fragen - CED 230 METABO

Welchen Scheibentyp mit dem CED 230 verwenden?

Verwenden Sie ausschließlich eine Diamant-Trennscheibe mit max. Durchmesser 230 mm und max. Dicke 3 mm. Schleifscheiben, Verbundscheiben oder gezahnte Scheiben sind nicht erlaubt.

Kann der CED 230 Metall schneiden?

Nein, der CED 230 ist ausschließlich für mineralische Materialien wie Stahlbeton und Mauerwerk ausgelegt. Die Bearbeitung von Metallen ist verboten.

Wie stelle ich die Schnitttiefe ein?

Lösen Sie die Spannmutter (3), stellen Sie die gewünschte Tiefe auf der Skala (4) ein, dann ziehen Sie die Mutter wieder fest.

Welchen Staubsauger mit der Absaughaube verwenden?

Schließen Sie einen geeigneten Staubsauger mit einem 35 mm Schlauch an. Ein Staubsauger mit automatischer Filterreinigung wird für optimale Absaugung empfohlen.

Wie befestige ich die Absaughaube am Winkelschleifer?

Legen Sie den Spannring (19) um den Hals des Winkelschleifers und ziehen Sie die Spannschraube (20) mit dem mitgelieferten Inbusschlüssel fest. Stellen Sie sicher, dass die Haube fest sitzt.

Welche Sicherheitsvorkehrungen sind Pflicht?

Tragen Sie stets eine Schutzbrille, eine Staubmaske und einen Gehörschutz. Halten Sie die Maschine mit beiden Händen und halten Sie Personen fern vom Arbeitsbereich.

Kann ich eine Scheibe mit anderem Durchmesser verwenden?

Nur Scheiben mit 230 mm Durchmesser sind erlaubt. Die Verwendung einer anderen Größe kann die Sicherheit gefährden und das Werkzeug beschädigen.

Wie vermeide ich Rückschlag der Scheibe?

Halten Sie die Maschine fest, blockieren Sie die Scheibe nicht und vermeiden Sie zu tiefe Schnitte. Schieben Sie immer in Pfeilrichtung (7) und starten Sie nie im Schnitt neu.

Ist die Absaughaube mit allen Metabo Winkelschleifern kompatibel?

Sie ist kompatibel mit den Modellen W...-230 MVT und T...-230 MVT. Überprüfen Sie, dass die Spindel kein Feingewinde (M14 x 1,5 mm) hat.

Wie pflege ich die Absaughaube?

Vor jeder Verwendung auf fehlende, abgenutzte oder beschädigte Teile prüfen. Reinigen Sie regelmäßig die Lüftungsöffnungen. Bei Mängeln nicht verwenden.

BEDIENUNGSANLEITUNG CED 230 METABO

de Originalbetriebsanleitung 4

en Original instructions 9

fr Notice originale 14

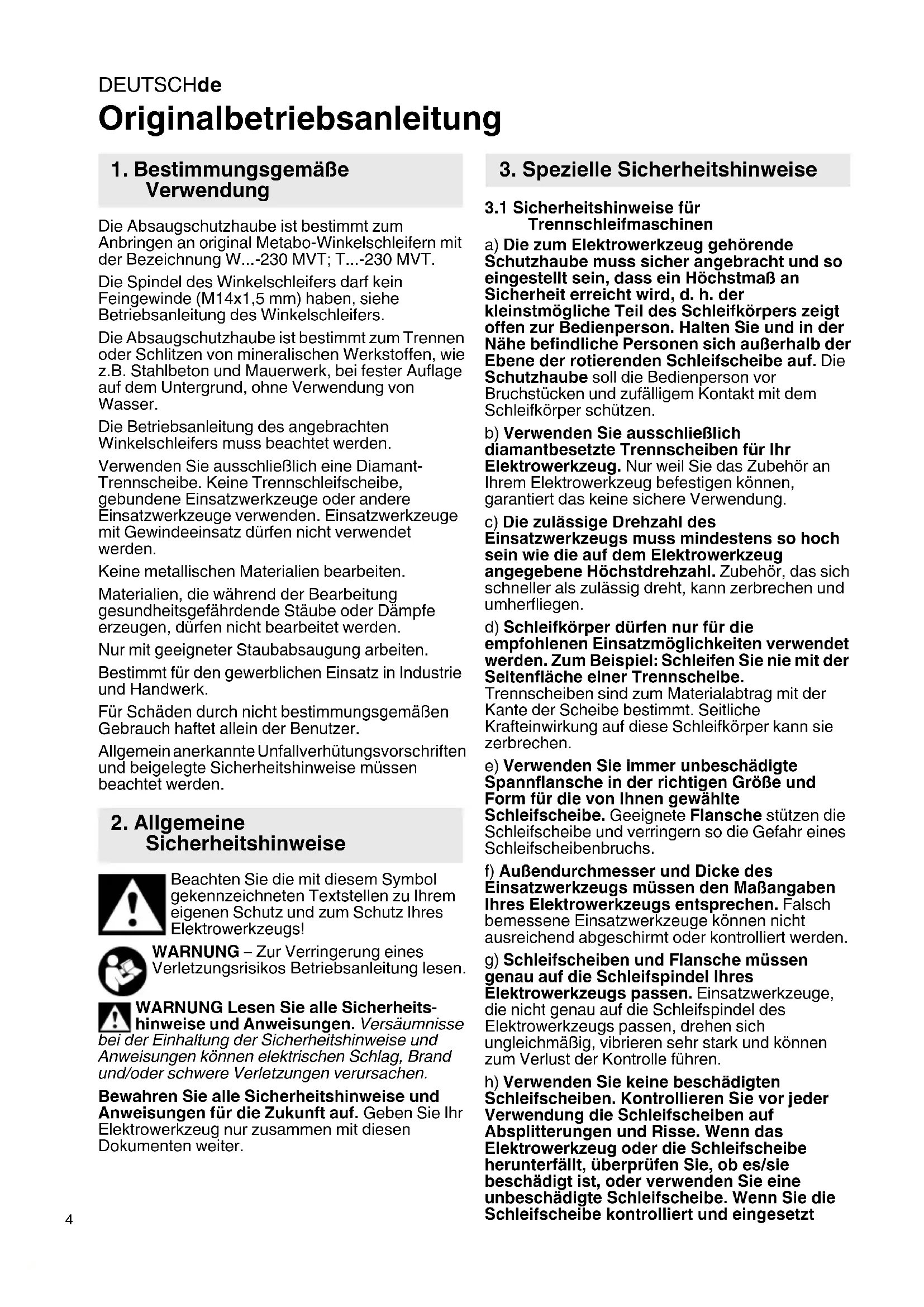

Originalbetriebsanleitung

1. Bestimmungsgemäße Verwendung

Die Absaugschutzhaube ist bestimmt zum Anbringen an original Metabo-Winkelschleifern mit der Bezeichnung W...-230 MVT; T...-230 MVT.

Die Spindel des Winkelschleifers darf kein Feingewinde (M14x1,5 mm) haben, siehe Betriebsanleitung des Winkelschleifers.

Die Absaugschutzhaube ist bestimmt zum Trennen oder Schlitzen von mineralischen Werkstoffen, wie z.B. Stahlbeton und Mauerwerk, bei fester Auflage auf dem Untergrund, ohne Verwendung von Wasser.

Die Betriebsanleitung des angebrachten Winkelschleifers muss beachtet werden.

Verwenden Sie ausschließlich eine Diamant-Trennscheibe. Keine Trennschleifscheibe, gebundene Einsatzwerkzeuge oder andere Einsatzwerkzeuge verwenden. Einsatzwerkzeuge mit Gewindeeinsatz dürfen nicht verwendet werden.

Keine metallischen Materialien bearbeiten.

Materialien, die während der Bearbeitung gesundheitsgefährdende Stäube oder Dämpfe erzeugen, dürfen nicht bearbeitet werden.

Nur mit geeigneter Staubabsaugung arbeiten.

Bestimmt für den gewerblichen Einsatz in Industrie und Handwerk.

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

2. Allgemeine Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

3. Spezielle Sicherheitshinweise

3.1 Sicherheitshinweise für Trennschleifmaschinen

a) Die zum Elektrowerkzeug gehörende Schutzhaube muss sicher angebracht und so eingestellt sein, dass ein Höchstmaß an Sicherheit erreicht wird, d. h. der kleinstmögliche Teil des Schleifkörpers zeigt offen zur Bedienperson. Halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene der rotierenden Schleifscheibe auf. Die Schutzhaube soll die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkörper schützen.

b) Verwenden Sie ausschließlich diamantbesetzte Trennscheiben für Ihr Elektrowerkzeug. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

c) Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.

d) Schleifkörper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendet werden. Zum Beispiel: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe.

Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkörper kann sie zerbrechen.

e) Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs.

f) Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden.

g) Schleifscheiben und Flansche müssen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen.

h) Verwenden Sie keine beschädigten Schleifscheiben. Kontrollieren Sie vor jeder Verwendung die Schleifscheiben auf Absplitterungen und Risse. Wenn das Elektrowerkzeug oder die Schleifscheibe herunterfällt, überprüfen Sie, ob es/sie beschädigt ist, oder verwenden Sie eine unbeschädigte Schleifscheibe. Wenn Sie die Schleifscheibe kontrolliert und eingesetzt

haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene der rotierenden Schleifscheibe auf und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Schleifscheiben brechen meist in dieser Testzeit.

i) Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden.
j) Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
k) Halten Sie das Gerät nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
I) Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.
m) Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
n) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und das Einsatzwerkzeug sich in Ihren Körper bohren.
o) Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen.
p) Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzünden.
q) Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung

von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

3.2 Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge einer hakenden oder blockierten drehenden Schleifscheibe. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.

Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
b) Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen.
c) Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
d) Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.
e) Verwenden Sie kein Ketten- oder gezähntes Sägeblatt sowie keine segmentierte Diamantscheibe mit mehr als 10 mm breiten Schlitzen. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.
f) Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermäßig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum

DEUTSCHde

Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.

g) Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.
h) Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.
i) Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Große Werkstücke können sich unter ihrem eigenen Gewicht durchbiegen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, und zwar sowohl in der Nähe des Trennschnitts als auch an der Kante.
j) Seien Sie besonders vorsichtig bei "Taschenschnitten" in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

3.3 Weitere Sicherheitshinweise:

WARNUNG – Tragen Sie immer eine Schutzbrille.

Tragen Sie eine geeignete Staubschutzmaske.

Verwenden sie ausschließlich eine Diamant-Trennscheibe. Es dürfen nicht mehrere Diamant-Trennscheiben verwendet werden.

Verwenden Sie keine gebundenen Scheiben.

Tragen Sie Gehörschutz.

Elastische Zwischenlagen verwenden, wenn diese mit dem Schleifmittel zur Verfügung gestellt werden und wenn sie gefordert werden.

Angaben des Einsatzwerkzeug- oder Zubehörherstellers beachten! Einsatzwerkzeuge vor Fett und Schlag schützen!

Einsatzwerkzeuge müssen sorgsam nach Anweisungen des Herstellers aufbewahrt und gehandhabt werden.

Das Werkstück muss fest aufliegen und gegen Verrutschen gesichert sein, z.B. mit Hilfe von Spannvorrichtungen. Große Werkstücke müssen ausreichend abgestützt werden.

Beschädigte, unrunde bzw. vibrierende Werkzeuge dürfen nicht verwendet werden.

Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser-, Gasleitungen befinden (z.B. mit Hilfe eines Metallsuchgerätes).

Schäden an Gas- oder Wasserrohren, elektrischen Leitungen und tragenden Wänden (Statik) vermeiden.

Stecker aus der Steckdose ziehen, bevor irgendeine Einstellung, Umrüstung oder Wartung vorgenommen wird.

Beachten sie die Betriebsanleitung des angebrachten Winkelschleifers.

Ein beschädigter oder rissiger Zusatzgriff ist zu ersetzen. Maschine mit defektem Zusatzgriff nicht betreiben.

Kontrollieren Sie vor jeder Verwendung, ob Teile fehlen, abgenutzt, gebrochen, rissig oder beschädigt sind. Defekte oder unvollständige Schutzhaube nicht verwenden.

Verwenden Sie ausschließlich die mitgelieferten Spannmittel.

Staubbelastung reduzieren:

WARNUNG - Einige Stäube, die durch Sandpapierschleifen, Sägen, Schleifen,

Bohren und andere Arbeiten erzeugt werden, enthalten Chemikalien, von denen bekannt ist, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen. Einige Beispiele für diese Chemikalien sind:

• Blei aus bleihaltigem Anstrich,
• mineralischer Staub aus Mauersteinen, Zement und anderen Mauerwerkstoffen, und
• Arsen und Chrom aus chemisch behandeltem Holz.

Ihr Risiko durch diese Belastung variiert, je nachdem, wie oft Sie diese Art von Arbeit ausführen. Um Ihre Belastung mit diesen Chemikalien zu reduzieren: Arbeiten Sie in einem gut belüfteten Bereich und arbeiten Sie mit zugelassener Schutzausrüstung, wie z. B. solche Staubmasken, die speziell zum Herausfiltern von mikroskopisch kleinen Partikeln entwickelt wurden.

Dies gilt ebenso für Stäube von weiteren Werkstoffen, wie z. B. einige Holzarten (wie Eichen- oder Buchenstaub), Metalle, Asbest. Weitere bekannte Krankheiten sind z. B. allergische Reaktionen, Atemwegserkrankungen. Lassen Sie Staub nicht in den Körper gelangen.

Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzort geltenden Richtlinien und nationale Vorschriften (z.B. Arbeitsschutzbestimmungen, Entsorgung).

Erfassen Sie die entstehenden Partikel am Entstehungsort, vermeiden Sie Ablagerungen im Umfeld.

Verwenden Sie für spezielle Arbeiten geeignetes Zubehör. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung.

Verwenden Sie eine geeignete Staubabsaugung.

Verringern Sie die Staubbelastung indem Sie:

• die austretenden Partikel und den Abluftstrom der Maschine nicht auf sich, oder in der Nähe befindliche Personen oder auf abgelagerten Staub richten,
• eine Absauganlage und/oder einen Luftreiniger einsetzen,
• den Arbeitsplatz gut lüften und durch saugen sauber halten. Fegen oder blasen wirbelt Staub auf.
• Saugen oder waschen Sie Schutzkleidung. Nicht ausblasen, schlagen oder bürsten.

4. Überblick

Siehe Seite 2 und 3.

1 Absaugstutzen
2 Gewinde für Zusatzhandgriff (beidseitig)
3 Klemmmutter (Schnitttiefenbegrenzung)
4 Skala (Schnitttiefe)
5 Inbus-Schraubendreher
6 Zusatzgriff (des Winkelschleifers) *
7 Pfeil - Maschine nur in Pfeilrichtung schieben
8 Absaugschutzhaube
9 Drehrichtungs-Pfeil (Drehrichtung der Diamant-Trennscheibe)
10 Führungstisch
11 Spindelarretierknopf (des Winkelschleifers) *
12 Haupthandgriff des Winkelschleifers *
13 Spindel (des Winkelschleifers) *
14 Stützflansch (des Winkelschleifers) *
15 Distanzscheiben
16 Diamant-Trennscheibe *
17 Zweiloch-Spannmutter
18 Zweilochschlüssel
19 Spanning
20 Spannschraube

* nicht im Lieferumfang / ausstattungsabhängig

5. Inbetriebnahme

Vor allen Umrüstarbeiten: Netzstecker aus der Steckdose ziehen. Die Maschine muss

ausgeschaltet sein und die Spindel stillstehen.

5.1 Schutzhaube am Winkelschleifer anbringen

Absaugschutzhaube (8) und Führungstisch (10) auseinanderbauen

Siehe Seite 2, Abb. A.

1. Klemmmutter (3) lösen und Absaugschutzhaube (8) nach oben schwenken.
2. Absaugschutzhaube (8) kann in der gezeigten Stellung vom Führungstisch (10) abgenommen werden.

Absaugschutzhaube (8) am Winkelschleifer anbringen

Siehe Seite 2, Abb. B.

1. Spannschraube (20) lösen, damit sich der Spannring (19) der Absaugschutzhaube ausreichend weitet.

2. Den Winkelschleifer in der gezeigten Stellung auf die Absaugschutzhaube (8) aufsetzen.

3. Winkelschleifer verdrehen, und im gewünschten Winkel anbringen, siehe Seite 3, Abb. E: I) Schiebender Schnitt II) Ziehender Schnitt

4. Spannschraube (20) mit dem mitgelieferten Inbus-Schraubendreher (5) kräftig festziehen.

5. Auf sicheren Sitz prüfen - die Absaugschutzhaube (8) darf sich nicht verdrehen lassen.

Absaugschutzhaube (8) und Führungstisch (10) zusammenbauen

Siehe Seite 2, Abb. A.

1. Die Aussparung der Absaugschutzhaube (8) wie gezeigt in die Achse des Führungstischs (10) einsetzen.

2. Absaugschutzhaube (8) und Führungstisch (10) ineinander schwenken, auf die gewünschte Schnitttiefe einstellen und durch Festziehen der Klemmmutter (3) miteinander verbinden.

3. Auf sichere Verbindung prüfen.

Zusatzgriff anbringen

Nur mit angebrachtem Zusatzgriff (6) arbeiten!

Zusatzgriff (6) vom Winkelschleifer abschrauben und, je nach Anwendungsfall, auf der linken oder rechten Seite der Absaugschutzhaube (8) fest einschrauben.

Und aus Sicherheitsgründen, je nach Position des Winkelschleifers, in das vordere oder

hintere Gewinde fest einschrauben (Vorgabe durch Abb. E, Seite 3).

5.2 Staubabsaugung anbringen

Nur mit geeigneter Staubabsaugung arbeiten: Einen geeigneten Sauger (nationale

Vorschriften beachten) am Absaugstutzen (1) anschließen.

Verwenden sie für eine optimale Absaugung die Anschlussmuffe 6.30796 und einen Sauger mit automatischer Filterreinigung.

Wir empfehlen die Verwendung eines antistatischen Saugschlauchs ∅ 35 mm.

6. Einsatzwerkzeug anbringen

Vor allen Umrüstarbeiten: Netzstecker aus der Steckdose ziehen. Die Maschine muss eschaltet sein und die Spindel stillstehen.

Spindelarretierknopf (11) nur bei stillstehender Spindel eindrücken.

6.1 Diamant-Trennscheibe anbringen

1. Spindelarretierknopf (11) eindrücken und Spindel (13) drehen, bis Arretierknopf spürbar einrastet.
2. Stützflansch (14) (Lieferumfang des Winkelschleifers) auf die Spindel aufsetzen. Er ist richtig angebracht, wenn er sich auf der arretierten Spindel nicht verdrehen lässt.
3. Die Distanzscheiben (15) auf den Stützflansch (14) aufsetzen. Siehe Abb., Seite 2.

DEUTSCHde

1. Eine Diamant-Trennscheibe (16) auf die Distanzscheibe (15) auflegen. Auf die richtige Drehrichtung achten. Die Drehrichtung ist durch Pfeile auf Diamant-Trennscheibe und Absaugschutzhaube angegeben (Drehrichtungs-Pfeil (9)).

2. Stellen sie sicher, dass Zweiloch-Spannmutter (17) und Spindel (13) des Winkelschleifers zueinanderpassen: Aufschrift auf Zweiloch-Spannmutter und Gewindeangabe auf dem Leistungsschild des Winkelschleifers müssen übereinstimmen (M14 bzw. 5/8“).

3. Zweiloch-Spannmutter (17) aufschrauben.

4. Spindelarretierknopf (11) drücken und gedrückt halten.

5. Zweiloch-Spannmutter (17) mit Zweilochschlüssel (18) kräftig festziehen.

6. Auf sichere Verbindung prüfen.

7. Diamant-Trennscheibe (16) von Hand drehen - Sie darf die Absaugschutzhaube (8) nicht berühren, oder an ihr schleifen.

7. Benutzung

Das Gerät immer mit beiden Händen am Haupthandgriff (12) des Winkelschleifers und Zusatzgriff (6) kräftig festhalten und führen.

Maschine nur in Pfeilrichtung (7) schieben / ziehen

1. Gewünschte Schnitttiefe einstellen: Klemmmutter (3) lösen und an der Skala auf die gewünschte Schnitttiefe einstellen, Klemmmutter (3) wieder festziehen.

2. Die Schutzhaube mit dem vorderen Teil des Führungstischs (10) auf das Werkstück aufstellen, ohne dass die Diamant-Trennscheibe das Werkstück berührt.

3. Maschine einschalten und warten bis die volle Drehzahl erreicht ist.

4. Bei Tauchschnitten: Die Maschine langsam und gefühlvoll nach unten schwenken: Die Diamant-Trennscheibe dringt in das Werkstück ein.

5. Die Maschine langsam in Pfeilrichtung (7) führen: Die Diamant-Trennscheibe dringt in das Werkstück ein.

6. Maschine nur in Pfeilrichtung (7) schieben / ziehen (Im Gegenlauf arbeiten). Sonst besteht die Gefahr, dass die Maschine unkontrolliert aus dem Schnitt springt. Mit mäßigem, dem zu bearbeitenden Material angepasstem Vorschub arbeiten. Für eine optimale Absaugung, darauf achten, dass die Räder stets das Werkstück berühren. Der Führungstisch (10) muss auf dem Werkstück gleiten.

7. Ist der Schnitt fertig gestellt, die Maschine ausschalten und ruhig halten, bis die Diamant-Trennscheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Diamant-Trennscheibe aus dem Schnitt zu ziehen, sonst kann ein Rückschlag erfolgen.

8. Maschine weglegen.

8. Wartung

Kontrollieren Sie vor jeder Verwendung, ob Teile fehlen, abgenutzt, gebrochen, rissig oder

beschädigt sind. Defekte oder unvollständige Schutzhaube nicht verwenden.

Merklich nachlassender Arbeitsfortschritt und erhöhte Vorschubkraft sind Anzeichen von stumpf gewordenen Diamant-Trennscheiben. Schärfen Sie stumpf gewordene Diamant-Trennscheiben, indem Sie kurze Schnitte in abrasiven Werkstoffen wie z.B. Kalksandstein ausführen.

9. Zubehör

Verwenden Sie nur original Metabo Zubehör.

Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt.

Die maximale zulässige Diamant-Trennscheiben-Dicke beträgt 3 mm (1/8“).

Verwenden Sie keine segmentierten Diamant-Trennscheiben mit Segmentschlitzen >10 mm. Bei Verwendung von segmentierten Diamant-Trennscheiben sind ausschließlich negative Segmentschneidwinkel zulässig.

Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog.

10. Reparatur

Lassen Sie Ihre Schutzhaube nur von qualifiziertem Fachpersonal und nur mit

Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit der Schutzhaube erhalten bleibt.

Mit reparaturbedürftigen Metabo Schutzhauben wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterladen.

11. Umweltschutz

Der entstehende Schleifstaub kann Schadstoffe enthalten: Sachgerecht entsorgen.

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Schützen Sie die Umwelt und werfen Sie Elektrowerkzeuge nicht in den Hausmüll.

Befolgen Sie nationale Vorschriften zu getrennter Sammlung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

12. Technische Daten

Der maximal zulässige Durchmesser der Diamant-Trennscheibe beträgt 230 mm (9“).

Die maximale zulässige Diamant-Trennscheiben-Dicke beträgt 3 mm (1/8").

11. Milieubescherming

12. Technische gegevens

Bruk et egnet avsug.
