| Termék típusa | Sarokcsiszoló elszívó burkolata |
| Márka | Metabo |
| Modell | CED 230 |
| Kompatibilitás | Metabo W...-230 MVT, T...-230 MVT sarokcsiszolók |
| Korong maximális átmérője | 230 mm (9") |
| Korong maximális vastagsága | 3 mm (1/8") |
| Korong típusa | Csak gyémánt vágókorong |
| Alkalmazások | Ásványi anyagok vágása és hornyolása (vasbeton, kőműves anyagok) |
| Tiltott anyagok | Fémek, fa, káros port termelő anyagok |
| Elszívó csatlakozó | Ø 35 mm (antisztatikus ajánlott) |
| Állítható vágási mélység | Igen, szorítóanyával és skálával |
| Közelítő tömeg | 1,5 kg |
| Anyag | Acél és műanyag |
| Kiegészítő fogantyú | Mindkét oldalra csavarozható, verziótól függően tartalmazza |
| Mellékelt kulcs | Allen-kulcs (5) és csapkulcs (18) |
| Biztonsági előírások | Védőszemüveg, porvédő maszk, hallásvédelem kötelező |
| Karbantartás | Minden használat előtt ellenőrizze, hogy nincs-e sérülés, tisztítsa meg a szellőzőnyílásokat |
| Javítások | Csak szakképzett személy által, eredeti Metabo alkatrészekkel |
Gyakran ismételt kérdések - CED 230 METABO
Felhasználói kérdések a következőről CED 230 METABO
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Marógép PDF formátumban ingyenesen! Találja meg kézikönyvét CED 230 - METABO és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. CED 230 márka METABO.
HASZNÁLATI ÚTMUTATÓ CED 230 METABO

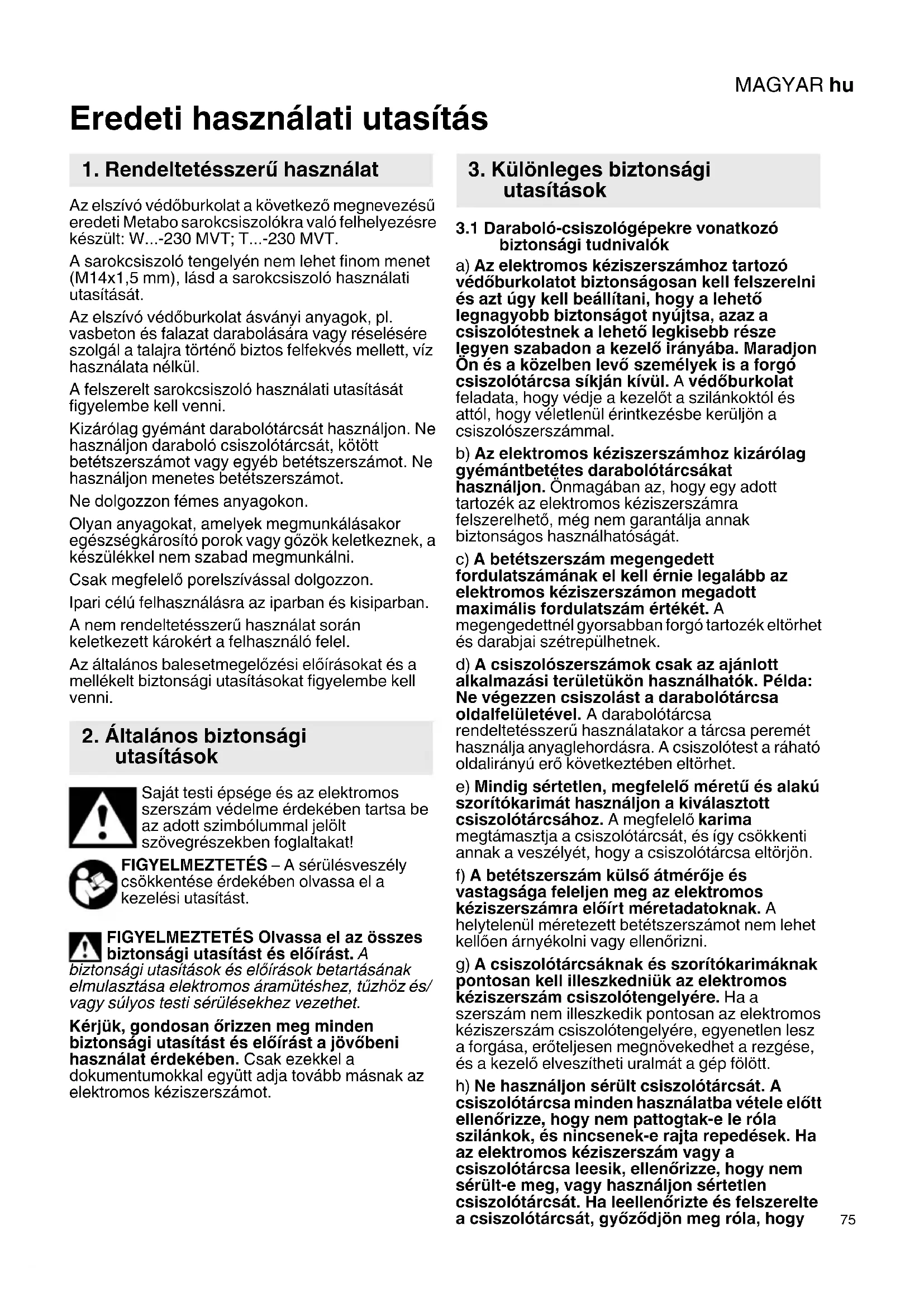

hu Eredeti használati utasítás 75
Eredeti használati utasítás
1. Rendeltetésszerű használat
Az elszívó védőburkolat a következő megnevezésű eredeti Metabo sarokcsiszolókra való felhelyezésre készült: W...-230 MVT; T...-230 MVT.
A sarokcsiszoló tengelyén nem lehet finom menet (M14x1,5 mm), lásd a sarokcsiszoló használati utasítását.
Az elszívó védőburkolat ásványi anyagok, pl. vasbeton és falazat darabolására vagy réselésére szolgál a talajra történő biztos felfekvés mellett, víz használata nélkül.
A felszerelt sarokcsiszoló használati utasítását figyelembe kell venni.
Kizárólag gyémánt darabolótárcsát használjon. Ne használjon daraboló csiszolótárcsát, kötött betétszerszámot vagy egyéb betétszerszámot. Ne használjon menetes betétszerszámot.
Ne dolgozzon fémes anyagokon.
Olyan anyagokat, amelyek megmunkálásakor egészségkárosító porok vagy gözök keletkeznek, a készülékkel nem szabad megmunkálni.
Csak megfelelő porelszívással dolgozzon.
Ipari célú felhasználásra az iparban és kisiparban.
A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel.
Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni.
2. Általános biztonsági utasítások
Saját testi épsége és az elektromos szerszám védelme érdekében tartsa be az adott szimbólummal jelölt szövegrészekben foglaltakat!
FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa el a kezelési utasítást.
FIGYELMEZTETÉS Olvassa el az összes biztonsági utasítást és előírást. A
biztonsági utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/ vagy súlyos testi sérülésekhez vezethet.
Kérjük, gondosan őrizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében. Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot.
3. Különleges biztonsági utasítások
3.1 Daraboló-csiszológépekre vonatkozó biztonsági tudnivalók
a) Az elektromos kéziszerszámhoz tartozó védőburkolatot biztonságosan kell felszerelni és azt úgy kell beállítani, hogy a lehető legnagyobb biztonságot nyújtsa, azaz a csiszolótestnek a lehető legkisebb része legyen szabadon a kezelő irányába. Maradjon Ön és a közelben levő személyek is a forgó csiszolótárcsa síkján kívül. A védőburkolat feladata, hogy védje a kezelőt a szilánkoktól és attól, hogy véletlenül érintkezésbe kerüljön a csiszolószerszámmal.
b) Az elektromos kéziszerszámhoz kizárólag gyémántbetétes darabolótárcsákat használjon. Önmagában az, hogy egy adott tartozék az elektromos kéziszerszámra felszerelhető, még nem garantálja annak biztonságos használhatóságát.
c) A betétszerszám megengedett fordulatszámának el kell érnie legalább az elektromos kéziszerszámon megadott maximális fordulatszám értékét. A megengedettnél gyorsabban forgó tartozék eltörhet és darabjai szétrepülhetnek.
d) A csiszolószerszámok csak az ajánlott alkalmazási területükön használhatók. Példa: Ne végezzen csiszolást a darabolótárcsa oldalfelületével. A darabolótárcsa rendeltetésszerű használatakor a tárcsa peremét használja anyaglehordásra. A csiszolótest a ráható oldalirányú erő következtében eltörhet.
e) Mindig sértetlen, megfelelő méretű és alakú szorítókarimát használjon a kiválasztott csiszolótárcsához. A megfelelő karima megtámasztja a csiszolótárcsát, és így csökkenti annak a veszélyét, hogy a csiszolótárcsa eltörjön.
f) A betétszerszám külső átmérője és vastagsága feleljen meg az elektromos kéziszerszámra előírt méretadatoknak. A helytelenül méretezett betétszerszámot nem lehet kellően árnyékolni vagy ellenőrizni.
g) A csiszolótárcsáknak és szorítókarimáknak pontosan kell illeszkedniük az elektromos kéziszerszám csiszolótengelyére. Ha a szerszám nem illeszkedik pontosan az elektromos kéziszerszám csiszolótengelyére, egyenetlen lesz a forgása, erőteljesen megnövekedhet a rezgése, és a kezelő elveszítheti uralmát a gép fölött.
h) Ne használjon sérült csiszolótárcsát. A csiszolótárcsa minden használatba vétele előtt ellenőrizze, hogy nem pattogtak-e le róla szilánkok, és nincsenek-e rajta repedések. Ha az elektromos kéziszerszám vagy a csiszolótárcsa leesik, ellenőrizze, hogy nem sérült-e meg, vagy használjon sértetlen csiszolótárcsát. Ha leellenőrizte és felszerelte a csiszolótárcsát, győződjön meg róla, hogy
MAGYARhu
sem Ön, sem a közelben levő más személy ne legyen a forgó csiszolótárcsa síkjában, majd egy percre kapcsolja maximális fordulatszámra a készüléket. A sérült csiszolótárcsa általában már ezalatt a tesztidő alatt eltörik.
i) Viseljen személyi védőfelszerelést. Az alkalmazástól függően használjon teljes arcvédő maszkot, szemvédő maszkot vagy védőszemüveget. Amennyiben szükséges, viseljen porvédő maszkot, hallásvédő eszközt, védőkesztyűt vagy speciális védőkötényt, melyek védenek a munkadarabról vagy a csiszolóeszközről lepattanó kis részecskéktől.
A szemet védeni kell a különböző alkalmazások során keletkező szérepülő idegen testektől. A porvagy légzésvédő maszknak ki kell szürnie az alkalmazás során keletkező port. Ha hosszú időn keresztül erős zajhatásnak van kitéve, halláskárosodást szenvedhet.
j) Ügyeljen arra, hogy kívülálló személyek kellő távolságra legyenek a munkaterülettól. Minden, a munkaterületre belépő személy köteles személyi védőfelszerelést viselni. A munkadarabról vagy a törött betétszerszámról lepattogzó szilánkok elrepülhetnek és a munkaterület közvetlen környezetén kívül is okozhatnak sérüléseket.
k) A készüléket csak a szigetelt markolatnál fogva tartsa, ha fennáll a veszélye annak, hogy a betétszerszám munka közben rejtett villamos vezetékbe vagy a készülék saját elektromos vezetékébe vághat. A feszültség alatt álló vezeték érintése a gép fém részeit is feszültség alá helyezheti, és ez elektromos áramütést okozhat.
1) Tartsa távol a hálózati csatlakozókábelt a forgó alkatrészektől. Ha elveszíti az ellenőrzést a készülék fölött, a hálózati kábel elszakadhat vagy beakadhat, és kezét vagy karját elkaphatja a forgó betétszerszám.
m) Soha ne tegye le az elektromos kéziszerszámot, mielőtt a betétszerszám teljesen le nem áll. A forgó betétszerszám érintkezésbe kerülhet a lerakó felülettel, így elveszítheti az ellenőrzést az elektromos kéziszerszám fölött.
n) Ne működtesse az elektromos kéziszerszámot szállítás közben. A ruhája véletlenül beakadhat a forgó betétszerszámba, amely befúródhat a testébe.
o) Rendszeresen tisztítsa meg az elektromos kéziszerszám szellőzőnyílásait. A motor szellőzése beszívhatja a port a házba, és a nagy mennyiségben felgyülemlett fémpor elektromos veszélyeket okozhat.
p) Ne használja az elektromos kéziszerszámot éghető anyagok közelében. A pattogó szikráktól ezek az anyagok meggyulladhatnak.
q) Ne használjon olyan betétszerszámot, melynek a hűtéséhez folyadékra van szükség. Víz vagy más folyékony hűtőanyag használata esetén fennáll az elektromos áramütés veszélye.
3.2 Visszacsapódás és megfelelő biztonsági tudnivalók
A visszacsapódás a beakadó vagy blokkolt forgó csiszolótárcsa miatt bekövetkező hirtelen reakció. A beakadás vagy blokkolás a forgó betétszerszám hirtelen megállását okozza. Ilyenkor az ellenőrizetlen elektromos kéziszerszám a betétszerszám forgásirányával ellentétes irányban a blokkolás helye felé csapódik.
Ha pl. a csiszolótárcsa beakad a munkadarabba vagy leblokkol, a csiszolótárcsának a munkadarabba merülő pereme beakadhat, aminek következtében kitörhet egy darab a csiszolótárcsából, vagy visszacsapódást okozhat. A csiszolótárcsa ekkor a kezelő felé vagy ezzel ellentétes irányban mozdul el, a tárcsa blokkolási ponton való forgásirányától függően. Ennek hatására akár el is törhet a csiszolótárcsa.
A visszacsapódás az elektromos szerszám nem megfelelő ill. hibás használatából adódik. A következőkben leírt biztonsági előírások betartásával előfordulása elkerülhető.
a) Fogja szorosan az elektromos kéziszerszámot, teste és karja pedig olyan helyzetben legyen, hogy fel tudja fogni a visszacsapódásból eredő erőket. Mindig használja a pótfogantyút, ha az rendelkezésre áll, hogy felfutáskor a lehető legnagyobb ellenőrzést gyakorolhassa a visszacsapódásból eredő erők vagy a reakciónyomatékok fölött. A kezelő megfelelő óvintézkedések megtételével uralma alatt tarthatja a visszacsapódásból eredő és a reakcióerőket.
b) Ne nyúljon kezével a forgó betétszerszámok közelébe. A betétszerszám visszacsapódáskor a keze fölé kerülhet.
c) Kerülje el a forgó darabolótárcsa előtti és utáni területet. A visszacsapódás azzal ellentétes irányban mozdítja el az elektromos kéziszerszámot, mint amerre a blokkolás helyén a csiszolótárcsa mozog.
d) Különösen óvatosan használja a szerszámot a sarkokban, éles peremek környékén, stb. Akadályozza meg, hogy a betétszerszám visszapattanjon a munkadarabról, és beszoruljon. A forgó betétszerszám a sarkokban, éles peremek közelében vagy visszapattanáskor hajlamos a beszorulásra. Ez az ellenőrzés elvesztéséhez vagy visszacsapódáshoz vezethet.
e) Ne használjon lánc- vagy fogazott fúrészlapokat, illetve 10 mm-nél nagyobb bemetszésekkel ellátott szegmentált gyémánttárcsákat. Az ilyen betétszerszámok gyakran vezetnek visszacsapódáshoz vagy ahhoz, hogy a kezelő elveszíti ellenőrzését az elektromos kéziszerszám fölött.
f) Kerülje a darabolótárcsa blokkolódását vagy a túl nagy leszorító nyomást. Ne készítsen túlságosan mély vágásokat. A darabolótárcsa túlterhelése növeli annak igénybevételét és hajlamosságát a megakadásra vagy blokkolásra, és ezzel növeli a visszacsapódás vagy a csiszolótest törésének veszélyét.
g) Ha megszakítja a munkavégzést, vagy beszorul a darabolótárcsa, kapcsolja ki a készüléket, és tartsa nyugodtan a tárcsa teljes megálláság. Soha ne próbálja a még forgó darabolótárcsát kihúzni a vágatból, mert annak azonnali visszacsapódás lehet a következménye. Állapítsa meg a beszorulás okát, majd hárítsa el azt.
h) Ne kapcsolja be újra az elektromos kéziszerszámot, amig a betétszerszám még a munkadarabban van. Várja meg, míg a darabolótárcsa eléri a teljes fordulatszámát, mielőtt óvatosan folytatná a vágást. Ellenkező esetben a tárcsa megakadhat, kiugorhat a munkadarabból, vagy visszacsapódást okozhat.
i) A lemezeket vagy nagyobb munkadarabokat támassza alá, mert ezzel csökkenthető a visszacsapódás kockázata, ha beszorul a darabolótárcsa. A nagyobb munkadarabok a saját súlyuk hatására behajolhatnak. A munkadarabot a tárcsa mindkét oldalán alá kell támasztani, mégpedig a vágás közelében és a pereménél is.
j) Különösen legyen óvatos a meglevő falakban vagy más, be nem látható területeken készített „merülővágások” esetén. A bemerülő darabolótárcsa gáz- vagy vízvezetékbe, elektromos kábelbe vagy más objektumba történő bevágás esetén visszacsapódást okozhat.
3.3 További biztonsági tudnivalók:
FIGYELMEZTETÉS – Mindig viseljen védőszemüveget.
Viseljen megfelelő porvédő maszkot.
Kizárólag gyémánt darabolótárcsát használjon. Ne használjon több gyémánt darabolótárcsát.
Ne használjon kötött tárcsát.
Viseljen hallásvédő felszerelést.
Használjon rugalmas alátétet, ha mellékeltek olyat a csiszolóeszközhöz, és ha annak használata előírás.
Vegye figyelembe a betétszerszám vagy tartozék gyártója által közölt adatokat! Védje a betétszerszámot a zsírtól és az ütésektől!
A betétszerszámokat gondosan, a gyártó előírásai szerint kell tárolni és használni.
A munkadarabnak szorosan kell feküdnie és azt csúszás ellen biztosítani kell, pl. befogó szerkezet segítségével. A nagy munkadarabokat megfelelően alá kell támasztani.
Megrongálódott, egyenetlen ill. vibráló szerszámokat tilos használni.
Győződjön meg arról (pl. fémdetektor segítségével), hogy a megmunkálandó felületben, nincsen áram-, víz- vagy gázvezeték.
Ügyeljen rá, hogy ne sérüljenek meg a gáz- vagy vízcsövek, elektromos vezetékek és a főfalak (statika).
Húzza ki a dugót a csatlakozóaljzatból, mielőtt bármiféle beállítást, átalakítást vagy karbantartást végezne.
Tartsa be az felerősített sarokcsiszoló használati útmutatóját.
A sérült vagy megrepedt kiegészítő markolatot ki kell cserélni. Ne üzemeltesse a gépet meghibásodott kiegészítő markolattal.
Minden használatba vétele előtt ellenőrizze, hogy nem hiányoznak-e arról részek, nem kopottak, repedtek vagy nem sérültek-e. Ne használjon meghibásodott vagy nem teljes védőburkolat.
Kizárólag a csomagban szállított szorító eszközöket használja.
A porterhelés csökkentése:
FIGYELMEZTETÉS - Néhány porfajta, amely csiszolópapírral való csiszolás, fűrészelés, csiszolás, fúrás és egyéb munkavégzés során keletkezik, olyan vegyszereket tartalmaz, amelyeknél ismeretes, hogy az rákkeltő, születési hibákat, vagy egyéb reprodukciós károkat okozhatnak. Ezen vegyszerekre vonatkozó néhány példa:
- ólom ólomtartalmú festékrétegekból, - ásványi por téglákból, cement és egyéb falazó nyersanyagokból, és - arzén, valamint króm vegyszerrel kezelt fa esetén. Ezen terhelések okozta veszély változó annak függvényében, milyen gyakran végez ilyen munkákat. Annak érdekében, hogy csökkenteni lehessen ezen vegyszerek okozta terhelést: dolgozzon mindig jól szellőztetett területen és megfelelő engedélyezett védőfelszereléssel, mint pl. olyan porvédő álarccal, amelyet kifejezetten a mikroszkopikusan kis részecskék kiszűrésére fejlesztettek ki.
Ez vonatkozik egyéb nyersanyagok által keletkezett porra, mint pl. néhány fafajta (pl. tölgy- vagy bükkfaporra), fém, azbeszt esetén. További ismert betegségek pl. allergiás reakciók, légúti megbetegedések. Figyeljen arra, hogy ne kerüljön a testébe por.
Vegye figyelembe az anyagra, a személyzetre, a felhasználásra és a felhasználás helyére vonatkozó érvényes irányelveket (pl. munkavédelmi, vagy a hulladékeltávolításra vonatkozó előírásokat).
Fogja fel a keletkező részecskéket, kerülje a környezetbe való lerakódást.
Használjon speciális munkavégzésre alkalmas tartozékokat. Ezzel kevesebb részecske jut ellenőrizetlenül a környezetbe.
Használjon megfelelő porelszívó berendezést.
Csökkentse a porleterhelést a következők szerint:
- ne irányítsa magára, a közelben tartózkodó személyekre vagy a lerakódott porra a kiáramló részecskéket és a gépből kiáramló levegőt, - használjon elszívó berendezést és/vagy légtisztító berendezést,
MAGYARhu
- szellőztesse megfelelően a munkavégzés területét és tartsa azt porszívózással tisztán. Seprés vagy lefújás felkavarja a port.
- Szívja le vagy mossa ki a védőruházatot. Ne fújja azt le, ne porolja ki vagy ne kefélje le.
4. Áttekintés
Lásd a 2. és 3. oldalt.
1 elszívócsonk
2 k i e g é s z í t ő markolat menete (mindkét
3 szorító anya (vágásmélység-korlátozás)
4 skála (vágásmélység)
5 imbusz csavarhúzó
6 k i e g é s z í t ö markolat (sarokcsiszoló).*
7 nyíl - a gépet csak a nyíl irányába tolja
8 el szívó vé d öburkolat
9 forgásirányt jelző nyíl (a gyémánt darabolótárcsa forgásiránya)
10 vezetőasztal
11 tengelyreteszelő gomb (a sarokcsiszolóhoz) *
12 a sarokcsiszoló fő markolata *
13 tengely (sarokcsiszoló) *
14 támasztóperem (sarokcsiszoló) *
15 távtartó tárcsák
16 gyémánt darabolótárcsa *
17 körmös szorítóanya
18 körmöskulcs
19 szorító gyűrű
20 szorító csavar
* nem része szállítási terjedelemnek/felszereltségtől függ
5. Üzembehelyezés
Minden átszerelési munkálat előtt: húzza ki a hálózati csatlakozót a csatlakozóaljzatból. A gépet ki kell kapcsolni, a tengelyt le kell állítani.
5.1 A védőburkolat felhelyezése a sarokcsiszolóra
Az elszívó védőburkolat (8) és a vezetőasztal (10) szétszerelése
Lásd az A-jelü ábrát a 2. oldalon.
- Lazítsa meg a szorító anyát (3) és hajtsa az elszívó védőburkolatot (8) felfelé.
- Az elszívó védőburkolat (8) az ábrázolt helyzetben a vezetőasztalról (10) levehető.
Az elszívó védőburkolat (8) felhelyezése a sarokcsiszolóra
Lásd a B-jelü ábrát a 2. oldalon.
- Lazítsa meg a szorító anyát (20) ahhoz, hogy az elszívó védőburkolat szorító gyűrűje (19) elegendően kinyíljon.
- Helyezze fel a sarokcsiszolót a megadott állásban az elszívó védőburkolatra (8).
-
Forgassa el a sarokcsiszolót, és helyezze fel azt a kívánt szögben, lásd az E-jelű ábrát a 3. oldalon:
I) toló vágás II) húzó vágás -
Húzza meg erőteljesen a szorító csavart (20) a csomagolásban megtalálható imbusz csavarhúzóval (5).
- Ellenőrizze a megfelelő illeszkedést - az elszívó védőburkolat (8) ne legyen elforgatható.
Az elszívó védőburkolat (8) és a vezetőasztal (10) összeszerelése
Lásd az A-jelü ábrát a 2. oldalon.
-
Helyezze fel az elszívó védőburkolat (8) kimunkálását az ábrának megfelelően a két oldékoasztal (10) tengelyére.
-
Hajtsa egymásba az elszívó védőburkolatot (8) és a vezetőasztalt (10), állítsa be a kívánt vágásmélységet, és a szorító anya (3)
* meghúzásával kapcsolja össze azokat.
10.Ellenőrizze a biztos összekapcsolódást.
A kiegészítő markolat felszerelése
Csak felszerelt kiegészítő markolattal (6) használja a gépet!
Csavarozza le a kiegészítő markolatot (6) a sarokcsiszolóról, és - az alkalmazástól függően - csavarozza be azt szorosan az elszívó védőburkolat (8) bal vagy jobb oldalára.
Biztonsági okokból, a sarokcsiszoló helyzetétől függően, csavarozza be azt osan az első vagy hátsó menetbe (lásd az Ebrát a 3. oldalon).
5.2 A porelszívás felhelyezése
Csak megfelelő porelszívással dolgozzon: Csatlakoztasson egy megfelelő porszívót (vegye figyelembe a nemzeti előírásokat) az elszívó védőburára (1).
Az optimális elszíváshoz használjon a 6.30796 sz. csatlakozó idomot és egy automatikus szűrótisztítással rendelkező porszívót.
Antisztatikus, 35 mm-es átmérőjű szívótömlő használatát javasoljuk.
6. Betétszerszám felszerelése
Minden átszerelési munkálat előtt: húzza ki a hálózati csatlakozót a csatlakozóaljzatból. A t ki kell kapcsolni, a tengelyt le kell állítani.
A tengelyrögzítő gombot (11) csak álló tengely mellett nyomja meg!
6.1 A gyémánt darabolótárcsa felhelyezése
- Nyomja be a tengelyreteszelő gombot (11) és fordítsa el a tengelyt (13), míg a reteszelő gomb be nem kattan.
- Helyezze a tartókarimát (14) (a sarokcsiszoló szállítási terjedelemének része) a tengelyre. Akkor helyezte fel megfelelően, ha már nem forgatható el a bereteszelt tengelyen.
- Helyezze fel a távtartó tárcsákat (15) a támasztóperemre (14). Lásd az ábrát a 2. oldalon.
- Helyezzen egy gyémánt darabolótárcsát (16) a távtartó tárcsára (15). Ügyeljen a helyes forgásirányra. A forgásirányt a gyémánt darabolótárcsán és az elszívó védőburkolaton
feltüntetett nyilak jelölik (forgásirányt jelző nyilak (9)).
- Győződjön meg arról, hogy a körmös szorítóanya (17) és a sarokcsiszoló tengelye (13) illik egymáshoz: A feliratnak a körmös szorítóanyán és a sarokcsiszoló teljesítménytábláján lévő menetadatoknak egyezniük kell (M14 ill. 5/8“).
- Csavarja fel a körmös szorítóanyát (17).
- Nyomja be a tengelyreteszelő gombot (11) és tartsa benyomva.
- Húzza meg a körmös szorítóanyát (17) a körmöskulccsal (18) erőteljesen.
- Ellenőrizze a biztos összekapcsolódást.
- Forgassa el kézzel a gyémánt darabolótárcsát (16) - az nem érhet az elszívó védőburkolathoz (8), vagy nem súrlódhat azon.
7. Használat
A készüléket mindig két kézzel kell erőteljesen megtartani a sarokcsiszoló fő markolatánál
(12) és a kiegészítő markolatnál (6) fogva, és úgy kell azt vezetni.
A gépet csak a nyíl irányába (7) tolja / húzza 1. A kívánt vágási mélység beállítása:
Lazítsa meg a szorító anyát (3) és állítsa be a skálán a kívánt vágásmélységet, majd húzza meg újra a szorító anyát (3).
- Állítsa a védőburkolatot a vezetőasztal (10) első részével a munkadarabra anélkül, hogy a gyémánt darabolótárcsa a munkadarabhoz érne.
- Kapcsolja be a gépet és várjon, míg el nem éri a teljes fordulatszámot.
- Merülő vágásoknál: Hajtsa le lassan és érzéssel a gépet: a gyémánt darabolótárcsa bevág a munkadarabba.
- Vezesse a gépet lassan a nyíl irányába (7): a gyémánt darabolótárcsa bevág a munkadarabba.
- A gépet csak a nyíl irányába (7) tolja / húzza (ellenirányban kell dolgozni). Ellenkező esetben fennáll a veszélye annak, hogy a gép ellenőrizetlenül kiugrik a vágásból. Közepes, a megmunkálandó anyagnak megfelelően választott előtolással dolgozzon. Egy optimális elszíváshoz figyelni kell arra, hogy a kerekek mindig hozzáérjenek a munkadarabhoz. A vezetőasztalnak (10) a munkadarabon kell csúsznia.
- Amint elkészül a vágás, a gépet ki kell kapcsolni és azt nyugodtan kell tartani addig, míg a gyémánt darabolótárcsa le nem áll. Soha ne próbálja a még forgó gyémánt darabolótárcsát kihúzni a vágatból, mert annak visszacsapódás lehet a következménye.
- Tegye félre a gépet.
8. Karbantartás
Minden használatba vétele előtt ellenőrizze, hogy nem hiányoznak-e arról részek, nem kopottak, repedtek vagy nem sérültek-e. Ne használjon meghibásodott vagy nem teljes védőburkolat.
Az érezhetően csökkenő előrelépés a munkavégzés során és a megnövekedett tolóerő jelzik a gyémánt darabolótárcsa eltomputulását. Élezze meg az eltomput gyémánt darabolótárcsát úgy, hogy rövid vágásokat végez abrazív anyagokba, mint pl. mészkőbe.
9. Tartozékok
Kizárólag eredeti Metabo tartozékokat használjon.
Csak olyan tartozékokat használjon, amelyek megfelelnek a jelen használati utasításban megadott követelményeknek és adatoknak.
A gyémánt darabolótárcsa legnagyobb
megengedett vastagsága 3 mm (1/8"). Ne használjon 10 mm nagyobb szegmensrésekkel ellátott szegmentált gyémánt darabolótárcsát. A szegmentált gyémánt darabolótárcsa használatakor csak negatív szegmens-vágószög megengedett.
A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban.
10. Javítás
A védőburkolatot csak képzett szakemberrel és csak eredeti alkatrészek felhasználásával javíttassa! Ez biztosítja, hogy a védőburkolat biztonságos maradjon.
A javításra szoruló Metabo védőburkolatokkal, kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.
A pótalkatrészek listája letölthető a www.metabo.com honlapról.
11. Környezetvédelem
A keletkező finom por káros anyagokat tartalmazhat: szakszerű hulladékeltávolítás.
Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.
Óvja környezetet és ne dobja az elektromos kéziszerszámokat a háztartási hulladékba.
Tartsa be a helyi előírásokat a régi gépek, csomagolások és tartozékok szelektív gyűjtésére és újrahasznosítására vonatkozóan.
12. Műszaki adatok
A gyémánt darabolótárcsa legnagyobb megengedett átmérője 230 mm (9“).
A gyémánt darabolótárcsa legnagyobb megengedett vastagsága 3 mm (1/8").
