CED 230 - Frezarka METABO - Bezpłatna instrukcja obsługi

Typ produktu	Osłona odsysająca do szlifierki kątowej
Marka	Metabo
Model	CED 230
Kompatybilność	Szlifierki kątowe Metabo W...-230 MVT, T...-230 MVT
Maksymalna średnica tarczy	230 mm (9\")
Maksymalna grubość tarczy	3 mm (1/8\")
Typ tarczy	Tylko diamentowa tarcza do cięcia
Zastosowania	Cięcie i rowkowanie materiałów mineralnych (beton zbrojony, murarstwo)
Materiały zabronione	Metale, drewno, materiały wytwarzające szkodliwe pyły
Przyłącze odsysania	Ø 35 mm (zalecane antystatyczne)
Regulowana głębokość cięcia	Tak, za pomocą nakrętki zaciskowej i podziałki
Przybliżona waga	1,5 kg
Materiał	Stal i plastik
Dodatkowy uchwyt	Przykręcany z obu stron, w zależności od wersji
Dołączone klucze	Klucz imbusowy (5) i klucz kołkowy (18)
Normy bezpieczeństwa	Obowiązkowe okulary ochronne, maska przeciwpyłowa, ochrona słuchu
Konserwacja	Przed każdym użyciem sprawdzić brak uszkodzeń, czyścić otwory wentylacyjne
Naprawy	Tylko przez wykwalifikowany personel z oryginalnymi częściami Metabo

Często zadawane pytania - CED 230 METABO

Jakiego typu tarczy użyć z CED 230?

Używaj wyłącznie diamentowej tarczy do cięcia o maksymalnej średnicy 230 mm i maksymalnej grubości 3 mm. Tarcze ścierne, kompozytowe lub z zębami są zabronione.

Czy CED 230 może ciąć metal?

Nie, CED 230 jest przeznaczony wyłącznie do materiałów mineralnych, takich jak beton zbrojony i murarstwo. Obróbka metali jest zabroniona.

Jak ustawić głębokość cięcia?

Poluzuj nakrętkę zaciskową (3), ustaw żądaną głębokość na podziałce (4), a następnie dokręć nakrętkę.

Jakiego odkurzacza użyć z osłoną odsysającą?

Podłącz odpowiedni odkurzacz z wężem o średnicy 35 mm. Zalecany jest odkurzacz z automatycznym czyszczeniem filtra dla optymalnego odsysania.

Jak zamocować osłonę odsysającą na szlifierce?

Umieść pierścień zaciskowy (19) wokół kołnierza szlifierki, a następnie dokręć śrubę zaciskową (20) za pomocą dołączonego klucza imbusowego. Upewnij się, że osłona jest dobrze unieruchomiona.

Jakie środki ostrożności są obowiązkowe?

Zawsze noś okulary ochronne, maskę przeciwpyłową i ochronniki słuchu. Trzymaj maszynę obiema rękami i odsuń osoby z obszaru roboczego.

Czy mogę użyć tarczy o innej średnicy?

Dozwolone są tylko tarcze o średnicy 230 mm. Użycie tarczy o innym rozmiarze może zagrozić bezpieczeństwu i uszkodzić narzędzie.

Jak uniknąć odbicia tarczy?

Trzymaj maszynę mocno, nie blokuj tarczy i unikaj zbyt głębokich cięć. Zawsze popychaj w kierunku strzałki (7) i nigdy nie uruchamiaj ponownie w cięciu.

Czy osłona odsysająca jest kompatybilna ze wszystkimi szlifierkami Metabo?

Jest kompatybilna z modelami W...-230 MVT i T...-230 MVT. Sprawdź, czy wrzeciono nie ma gwintu drobnozwojowego (M14 x 1,5 mm).

Jak konserwować osłonę odsysającą?

Przed każdym użyciem sprawdź brak brakujących, zużytych lub uszkodzonych części. Regularnie czyść otwory wentylacyjne. W przypadku wady nie używaj.

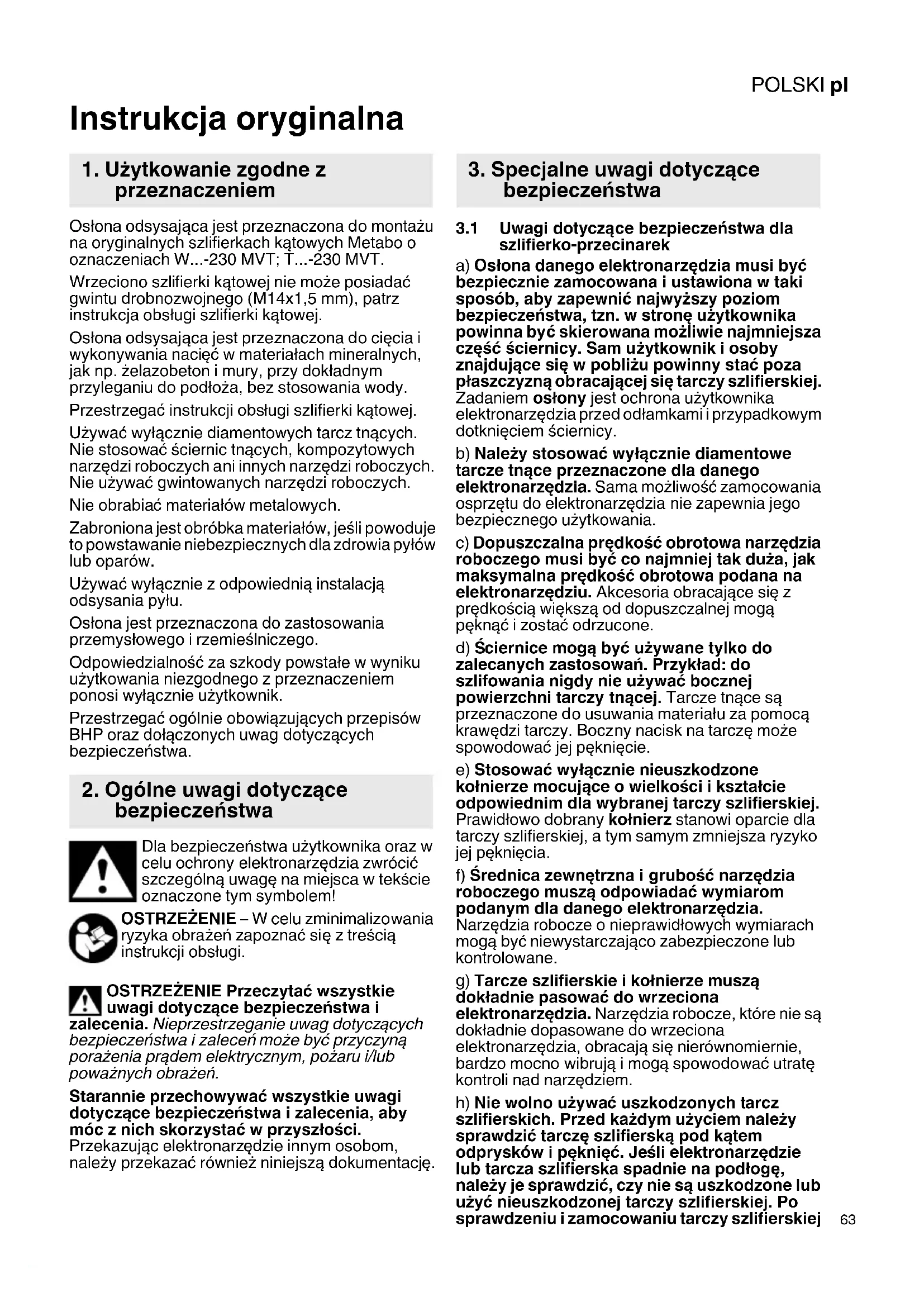

INSTRUKCJA OBSŁUGI CED 230 METABO

pl Instrukcja oryginalna 63

Instrukcja oryginalna

1. Użytkowanie zgodne z przeznaczeniem

Osłona odsysająca jest przeznaczona do montażu na oryginalnych szlifierkach kątowych Metabo o oznaczeniach W...-230 MVT; T...-230 MVT.

Wrzeciono szlifierki kątowej nie może posiadać gwintu drobnozwojnego (M14x1,5 mm), patrz instrukcja obsługi szlifierki kątowej.

Osłona odsysająca jest przeznaczona do cięcia i wykonywania nacięć w materiałach mineralnych, jak np. żelazobeton i mury, przy dokładnym przyleganiu do podłoża, bez stosowania wody.

Przestrzegać instrukcji obsługi szlifierki kątowej.

Używać wyłącznie diamentowych tarcz tnących. Nie stosować ściernic tnących, kompozytowych narzędzi roboczych ani innych narzędzi roboczych. Nie używać gwintowanych narzędzi roboczych.

Nie obrabiać materiałów metalowych.

Zabroniona jest obróbka materiałów, jeśli powoduje to powstawanie niebezpiecznych dla zdrowia pytów lub oparów.

Używać wyłącznie z odpowiednią instalacją odsysania pyłu.

Ostona jest przeznaczona do zastosowania przemysłowego i rzemieślniczego.

Odpowiedzialność za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi wyłącznie użytkownik.

Przestrzegać ogólnie obowiązujących przepisów BHP oraz dołączonych uwag dotyczących bezpieczeństwa.

2. Ogólne uwagi dotyczące bezpieczeństwa

Dla bezpieczeństwa użytkownika oraz w celu ochrony elektronarzędzia zwrócić szczególną uwagę na miejsca w tekście oznaczone tym symbolem!

OSTRZEŻENIE – W celu zminimalizowania ryzyka obrażeń zapoznać się z treścią instrukcji obsługi.

OSTRZEŻENIE Przeczytać wszystkie uwagi dotyczące bezpieczeństwa i

zalecenia. Nieprzestrzeganie uwag dotyczących bezpieczeństwa i zaleceń może być przyczyną porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń.

Starannie przechowywać wszystkie uwagi dotyczące bezpieczeństwa i zalecenia, aby móc z nich skorzystać w przyszłości.

Przekazując elektronarzędzie innym osobom, należy przekazać również niniejszą dokumentację.

3. Specjalne uwagi dotyczące bezpieczeństwa

3.1 Uwagi dotyczące bezpieczeństwa dla szlifierko-przecinarek

a) Ośłona danego elektronarzędzia musi być bezpiecznie zamocowana i ustawiona w taki sposób, aby zapewnić najwyższy poziom bezpieczeństwa, tzn. w stronę użytkownika powinna być skierowana możliwe najmniejsza część ściernicy. Sam użytkownik i osoby znajdujące się w pobliżu powinny stać poza płaszczyzną obracającej się tarczy szlifierskiej. Zadaniem osłony jest ochrona użytkownika elektronarzędzia przed odłamkami i przypadkowym dotknięciem ściernicy.

b) Należy stosować wyłącznie diamentowe tarcze tnące przeznaczone dla danego elektronarzędzia. Sama możliwość zamocowania osprzętu do elektronarzędzia nie zapewnia jego bezpiecznego użytkowania.

c) Dopuszczalna prędkość obrotowa narzędzia roboczego musi być co najmniej tak duża, jak maksymalna prędkość obrotowa podana na elektronarzędziu. Akcesoria obracające się z prędkością większą od dopuszczalnej mogą pęknąć i zostać odrzucone.

d) Ściernice mogą być używane tylko do zalecanych zastosowań. Przykład: do szlifowania nigdy nie używać bocznej powierzchni tarczy tnącej. Tarcze tnące są przeznaczone do usuwania materiału za pomocą krawędzi tarczy. Boczny nacisk na tarczę może spowodować jej pęknięcie.

e) Stosować wyłącznie nieuszkodzone kołnierze mocujące o wielkości i kształcie odpowiednim dla wybranej tarczy szlifierskiej. Prawidłowo dobrany kołnierz stanowi oparcie dla tarczy szlifierskiej, a tym samym zmniejsza ryzyko jej pęknięcia.

f) Średnica zewnętrzna i grubość narzędzia roboczego muszą odpowiadać wymiarom podanym dla danego elektronarzędzia.

Narzędzia robocze o nieprawidłowych wymiarach mogą być niewystarczająco zabezpieczone lub kontrolowane.

g) Tarcze szlifierskie i kołnierze muszą dokładnie pasować do wrzeciona elektronarzędzia. Narzędzia robocze, które nie są dokładnie dopasowane do wrzeciona elektronarzędzia, obracają się nierównomiernie, bardzo mocno wibrują i mogą spowodować utratę kontroli nad narzędziem.

h) Nie wolno używać uszkodzonych tarcz szlifierskich. Przed każdym użyciem należy sprawdzić tarczę szlifierską pod kątem odprysków i pęknięć. Jeśli elektronarzędzie lub tarcza szlifierska spadnie na podłogę, należy je sprawdzić, czy nie są uszkodzone lub użyć nieuszkodzonej tarczy szlifierskiej. Po sprawdzeniu i zamocowaniu tarczy szlifierskiej

POLSKIpl

należy stanąć samemu i poprosić osoby znajdujące się w pobliżu o pozostanie poza płaszczyzną obrotową wirującej tarczy oraz uruchomić urządzenie na minutę z maksymalną prędkością obrotową. Uszkodzone tarcze szlifierskie najczęściej pękają w czasie przeprowadzania tego testu.

i) Nosić środki ochrony indywidualnej. Zależnie od rodzaju wykonywanych prac stosować pełną ochronę twarzy, ochronę oczu lub okulary ochronne. O ile zachodzi taka potrzeba, stosować maskę przeciwpyłową, ochronniki słuchu, rękawice ochronne lub specjalny fartuch chroniący przed drobnymi cząstkami ściernicy i szlifowanego materiału. Chronić oczy przed ciałami obcymi odrzucanymi podczas wykonywania różnych prac. Maska przeciwpyłowa i maska ochronna dróg oddechowych muszą być w stanie odfiltrować pył powstający podczas pracy. Długotrwałe narażenie na duży hałas może spowodować utratę słuchu.
j) W stosunku do innych osób należy zwracać uwagę, aby zachowały bezpieczną odległość od obszaru roboczego. Każda osoba, która wchodzi do obszaru roboczego musi nosić środki ochrony indywidualnej. Odłamki obrabianego elementu lub pęknięte narzędzia robocze mogą zostać wyrzucone i spowodować obrażenia również poza bezpośrednim obszarem roboczym.
k) Podczas wykonywania prac, w trakcie których narzędzie robocze może natrafić na ukryte przewody elektryczne lub na własny kabel sieciowy, trzymać elektronarzędzie wyłącznie za izolowane powierzchnie chwytne. Kontakt z przewodem znajdującym się pod napięciem może spowodować przepływ prądu przez metalowe elementy urządzenia i w efekcie doprowadzić do porażenia prądem.
I) Kabel sieciowy trzymać z dala od obracających się narzędzi roboczych. W przypadku utraty kontroli nad narzędziem może nastąpić przecięcie albo pochwycenie kabla sieciowego, a także dostanie się rąk do wirującego narzędzia roboczego.
m) W żadnym wypadku nie wolno odkładać elektronarzędzia przed całkowitym zatrzymaniem się narzędzia roboczego.
Obracające się narzędzie robocze może zetknąć się z powierzchnią, na którą zostanie odłożone i w konsekwencji spowodować utratę kontroli nad elektronarzędziem.
n) Nie wolno przenosić pracującego elektronarzędzia. Na skutek przypadkowego dotknięcia ubranie użytkownika może zostać pochwycone przez narzędzie robocze, które może wwiercić się w ciało.
o) Regularnie czyścić szczeliny wentylacyjne elektronarzędzia. Wentylator silnika wciąga pył do obudowy, a duże nagromadzenie pyłu metalowego może spowodować zagrożenia związane z prądem elektrycznym.
p) Nie używać elektronarzędzia w pobliżu materiałów palnych. Iskry mogą spowodować zapalenie tych materiałów.

q) Nie wolno używać żadnych narzędzi roboczych wymagających stosowania ciekłych chłodziw. Stosowanie wody lub innych ciekłych chłodziw może spowodować porażenie prądem elektrycznym.

3.2 Odrzut i odpowiednie uwagi dotyczące bezpieczeństwa

Odrzut jest gwałtowną reakcją spowodowaną zahaczeniem lub zablokowaniem wirującej tarczy szlifierskiej. Zahaczenie lub zablokowanie powoduje nagłe zatrzymanie się wirującego narzędzia roboczego. Wskutek tego niekontrolowane elektronarzędzie uzyskuje przyspieszenie w kierunku przeciwnym do kierunku obrotów zablokowanego narzędzia roboczego.

Jeśli np. tarcza szlifierska ulegnie zakleszczeniu lub zablokowaniu w elemencie, to zablokowana krawędź tarczy zagłębiona w elemencie może spowodować wyłamanie tarczy lub odrzut. Tarcza szlifierska przemieszcza się wtedy w kierunku operatora albo przeciwnym, zależnie od kierunku obrotów zablokowanej tarczy. W takim przypadku tarcze szlifierskie mogą również pękać.

Odrzut jest konsekwencją niewłaściwego lub niezgodnego z przeznaczeniem użytkowania elektronarzędzia. Podjęcie odpowiednich, opisanych poniżej środków ostrożności pozwala zapobiec temu zjawisku.

a) Mocno trzymać elektronarzędzie oraz utrzymywać ciało i ramiona w pozycji, która pozwoli zamortyzować siłę odrzutu. Zawsze należy używać dodatkowej rękojeści, aby mieć jak najlepszą kontrolę nad siłą odrzutu czy nad momentami reakcji podczas rozruchu. Stosując odpowiednie środki ostrożności, operator może zapanować nad odrzutem i cofnięciem.
b) Nigdy nie zbliżać rąk do wirujących narzędzi roboczych. W przypadku odrzutu narzędzie robocze może obsunąć się po ręce.
c) Należy unikać strefy przed i za obracającą się tarczą tnącą. W wyniku odrzutu elektronarzędzie przemieszcza się w kierunku przeciwnym do ruchu tarczy szlifierskiej w miejscu i momencie zablokowania.
d) Szczególną ostrożność zachować podczas pracy w strefie narożników, ostrych krawędzi itp. Unikać sytuacji, w których narzędzia robocze odskakują od elementu obrabianego lub ulegają zakleszczeniu. W narożnikach, na ostrych krawędziach lub w przypadku uderzenia wirujące narzędzie robocze łatwo zakleszcza się w obrabianym przedmiocie. Powoduje to utratę kontroli lub odrzut.
e) Nie wolno stosować tarczy tnącej łańcuchowej ani zębatej, jak również segmentowej tarczy diamentowej ze szczelinami o szerokości większej niż 10 mm. Takie narzędzia robocze często powodują odrzut lub utratę kontroli nad elektronarzędziem.
f) Należy unikać zablokowania tarczy tnącej i zbyt silnego docisku. Nie wykonywać nadmiernie głębokich cięć. Przeciążenie tarczy tnącej zwiększa jej naprężenia i podatność na

zakleszczenie lub zablokowanie, a tym samym możliwość odrzutu lub pęknięcia tarczy.

g) W przypadku zakleszczenia tarczy tnącej lub przerwania pracy należy wyłączyć urządzenie i spokojnie odczekać, aż tarcza całkowicie się zatrzyma. Nie wolno wyciągać obracającej się jeszcze tarczy tnącej z nacięcia, gdyż może to spowodować odrzut. Zlokalizować i usunąć przyczynę zakleszczenia.
h) Nie włączać elektronarzędzia, dopóki znajduje się ono w obrabianym elemencie. Cięcie można ostrożnie kontynuować, dopiero kiedy tarcza tnąca osiągnie maksymalną prędkość obrotową. W innym przypadku tarcza może się zakleszczyć, wyskoczyć z obrabianego elementu lub spowodować odrzut.
i) Płyty lub większe obrabiane elementy należy podeprzeć, aby uniknąć ryzyka odrzutu spowodowanego zakleszczeniem tarczy tnącej. Duże elementy poddawane obróbce mogą się wyginać pod własnym ciężarem. Element obrabiany musi być podparty po obu stronach tarczy, zarówno w pobliżu linii cięcia, jak i przy krawędzi.
j) Szczególną ostrożność należy zachować przy „cięciach wgłębnych” wykonywanych w ścianach lub innych niewidocznych miejscach. Tarcza tnąca zagłębiona w ścianie może natrafić na przewody gazowe, wodne, elektryczne lub inne obiekty i spowodować odrzut.

3.3 Dalsze uwagi dotyczące bezpieczeństwa:

OSTRZEŻENIE – Zawsze nosić okulary lochronne.

Nosić odpowiednią maskę przeciwpyłową.

Używać wyłącznie jednej diamentowej tarczy tnącej. Nie stosować więcej niż jednej diamentowej tarczy tnącej.

Nie używać kompozytowych diamentowych tarcz tnących.

Nosić ochronniki słuchu.

Używać elastycznych podkładek, jeżeli są one dostarczone w komplecie z materiałami szlifierskimi i są wymagane.

Należy przestrzegać danych producenta narzędzi roboczych i osprzętu! Chronić narzędzia robocze przed smarem i uderzeniami!

Narzędzia robocze muszą być przechowywane i stosowane zgodnie z zaleceniami producenta.

Obrabiany element musi być mocno oparty i zabezpieczony przed przesunięciem, np. za pomocą urządzeń mocujących. Duże elementy poddawane obróbce muszą być odpowiednio podparte.

Nie wolno używać uszkodzonych, nieokrągłych czy wibrujących narzędzi.

Należy sprawdzić, czy w miejscu wykonywanych prac nie znajdują się żadne przewody elektryczne, wodociągowe lub gazowe (na przykład za pomocą detektora metali).

Należy unikać uszkodzenia przewodów gazowych, wodociągowych, elektrycznych i ścian nośnych (statyka).

Przed przystąpieniem do regulacji ustawień, zmiany narzędzi lub konserwacji należy wyciągnąć wtyczkę z gniazda sieciowego.

Należy przestrzegać instrukcji obsługi używanej szlifierki kątowej.

Uszkodzoną lub pękniętą rękojeść pomocniczą należy wymienić. Nie używać urządzenia z uszkodzoną rękojeścią pomocniczą.

Przed każdym użyciem należy sprawdzić, czy nie brakuje żadnych elementów, czy nie są zużyte, pęknięte, wyłamane lub w inny sposób uszkodzone. Nie używać osłony, gdy jest ona uszkodzona lub niekompletna.

Stosować wyłącznie mocowania dostarczone w zestawie.

Redukcja zapylenia:

OSTRZEŻENIE – Niektóre rodzaje pytów, które powstają podczas szlifowania papierem ściernym, cięcia, szlifowania, wiercenia i innych prac, zawierają substancje chemiczne, o których wiadomo, że wywołują raka, wady wrodzone lub zaburzają zdolność rozrodczą. Takie chemikalia to na przykład:

• ołów z farb zawierających ołów,
• pył mineralny z cegieł, cementu i innych wyrobów murarskich,
• arsen i chrom zawarty w drewnie poddanym obróbce chemicznej.

Ryzyko narażenia zależy od częstotliwości wykonywania takich prac. Aby zmniejszyć zagrożenie ze strony substancji chemicznych: pracować w obszarze o dobrej wentylacji i stosować atestowane środki ochronne, np. maski przeciwpyłowe zaprojektowane do filtrowania cząstek mikroskopijnej wielkości.

Powyższe informacje odnoszą się również do pyłów powstających przy obróbce innych materiałów, np. niektórych rodzajów drewna (drewno dębowe lub bukowe), metali, azbestu. Inne znane schorzenia, to np. reakcje alergiczne i choroby układu oddechowego. Zapobiegać przedostawaniu się cząstek pyłu do organizmu.

Przestrzegać wytycznych dotyczących obrabianego materiału, pracowników, rodzaju i miejsca zastosowania oraz przepisów krajowych (np. przepisów dotyczących ochrony pracy, utylizacji).

Eliminować szkodliwe cząstki z powietrza w miejscu ich emisji i zapobiegać ich odkładaniu się w otoczeniu.

Do prac specjalnych używać odpowiedniego osprzętu. Pozwoli to ograniczyć ilość cząstek przenikających w niekontrolowany sposób do otoczenia.

Stosować odpowiedni układ odsysania pyłu.

POLSKIpl

W celu zminimalizowania zagrożenia pyłem:

• Nie kierować uwalnianych cząstek i strumienia powietrza wylotowego z maszyny w stronę samego siebie, w kierunku innych osób znajdujących się w pobliżu ani na osiadły pył.
• Używać systemów odpylania i/albo oczyszczaczy powietrza.
• Zapewnić dobrą wentylację miejsca pracy oraz jego czystość dzięki stosowaniu wyciągu powietrza. Zamiatanie lub nadmuch powodują wzbijanie pyłu.
• Odkurzać lub prać odzież ochronną. Nie przedmuchiwać, nie trzepać, nie czyścić szczotką.

4. Elementy urządzenia

Patrz strona 2 i 3.

1 Króciec odsysający
2 Gwint rękojeści pomocniczej (dwustronny)
3 Nakrętka zaciskowa (ogranicznik głębokości cięcia)
4 Skala (głębokość cięcia)
5 W k r ętak imbusowy
6 Rękojeść pomocnicza (szlifierki kątowej) *
7 Strzałka – Maszynę przesuwać wyłącznie w kierunku, który wskazuje strzałka.
8 O s łona odsysająca
9 S t r z a łka kierunkowa (kierunek obrotów diamentowej tarczy tnącej)
10 Stół prowadzący
11 Przycisk blokady wrzeciona (szlifierki kątowej) *
12 Rękojeść główna szlifierki kątowej *
13 Wrzeciono (szlifierki kątowej) *
14 Kołnierz podporowy (szlifierki kątowej) *
15 Podkładki dystansowe
16 Diamentowa tarcza tnąca *
17 Nakrętka mocująca z dwoma otworami
18 Klucz dwutrzpieniowy
19 Pierścień mocujący
20 Śruba mocująca

* brak w komplecie

5. Uruchomienie

Przed rozpoczęciem prac związanych z przezbrajaniem wyciągnąć wtyczkę sieciową

z gniazda. Urządzenie musi być wyłączone, a wrzeciono nieruchomo.

5.1 Montaż osłony na szlifierce kątowej Demontaż osłony odsysającej (8) i stołu prowadzącego (10)

Patrz strona 2, rys. A.

1. Poluzować nakrętkę zaciskową (3) i odchylić osłonę odsysającą (8) do góry.
2. W pokazanej pozycji osłonę odsysającą (8) można zdjąć ze stołu prowadzącego (10).

Montaż osłony odsysającej (8) na szlifierce kątowej

Patrz strona 2, rys. B.

1. Poluzować śrubę mocującą (20), aby odpowiednio rozprężić pierścień mocujący (19) osłony odsysającej.
2. Założyć szlifierkę kątową w pokazanej pozycji na osłonę odsysającą (8).
3. Obrócić szlifierkę kątową i zamontować pod odpowiednim kątem, patrz str. 3, rys. E: I) Cięcie przesuwne II) Cięcie przeciągane
4. Mocno dociągnąć śrubę mocującą (20) dostarczonym wkrętakiem imbusowym (5).
5. Sprawdzić bezpieczne zamocowanie – osłona odsysająca (8) nie może dać się obracać.

Montaż osłony odsysającej (8) i stołu prowadzącego (10)

Patrz strona 2, rys. A.

1. Szczelinę osłony odsysającej (8) osadzić w osi stołu prowadzącego (10) w sposób pokazany na rysunku.
2. Przechylić os łonę odsysającą (8) do stołu prowadzącego (10), ustawić odpowiednią głębokość cięcia i dociągając nakrętkę zaciskową (3) połączyć oba elementy.
3. Sprawdzić dokładnie połączenie obydwu części.

Mocowanie rękojeści pomocniczej

Zawsze pracować z zamocowaną rękojeścią pomocniczą (6)!

Odkręcić rękojeść pomocniczą (6) od szlifierki kątowej i – zależnie od zastosowania – mocno wkręcić z prawej lub lewej strony osłony odsysającej (8).

Ze względów bezpieczeństwa, w zależności od położenia szlifierki kątowej, mocno wkręcić jedni lub tylny gwint. (zgodnie z rys. E, str. 3).

5.2 Podłączanie układu odsysania pyłu

Pracować wyłącznie z odpowiednim układem odsysania pyłu: do króćca odsysającego (1) łączyć odpowiedni odkurzacz (przestrzegać wych przepisów).

Aby uzyskać optymalny efekt odpylania, używać mufy przyłączeniowej 6.30796 oraz odkurzacza z systemem automatycznego oczyszczania filtra.

Zaleca się stosowanie antystatycznego węża ssącego ∅ 35 mm.

6. Zakładanie narzędzia roboczego

Przed rozpoczęciem prac związanych z przezbrajaniem wyciągnąć wtyczkę sieciową azda. Urządzenie musi być wyłączone, a ciono nieruchomo.

Przycisk blokujący wrzeciono (11) należy naciskać tylko przy nieruchomoym wrzecionie.

6.1 Zakładanie diamentowej tarczy tnącej

1. Wcisnąć przycisk blokady wrzeciona (11) i obrócić wrzecionem (13), aż do wyrażnego zatrzaśnięcia się przycisku.
2. Nałożyć kołnierz podporowy (14) (w komplecie ze szlifierką kątową) na wrzeciono. Jest on

prawidło zamontowany, jeżeli nie można go obrócić na zablokowanym wrzecionie.

1. Założyć podkładki dystansowe (15) na kołnierz podporowy (14). Patrz rys., strona 2.
2. Diamentową tarczę tnącą (16) założyć na podkładkę dystansową (15). Zwrócić uwagę na prawidłowy kierunek obrotów. Kierunek obrotów jest zaznaczony strzałkami na diamentowej tarczy tnącej i na osłonie odsysającej (strzałka kierunku obrotów (9)).
3. Zapewnić prawidłowe dopasowanie dwuotworowej nakrętki mocującej (17) oraz wrzecion (13) szlifierki kątowej: napis na dwuotworowej nakrętce mocującej oraz informacja o gwincie na tabliczce znamionowej szlifierki kątowej muszą być zgodne (M14 lub 5/8").
4. Nakręcić nakrętkę mocującą z dwoma otworami (17).
5. Wcisnąć przycisk blokady wrzeciona (11) i przytrzymać.
6. Mocno dokręcić nakrętkę mocującą z dwoma otworami (17) za pomocą klucza dwutrzpieniowego (18).
7. Sprawdzić dokładne połączenie obydwu części.
8. Ręcznie obrócić diamentową tarczę tnącą (16) – nie może ona mieć kontaktu z osłoną odsysającą (8) ani ocierać się o nią.

7. Użytkowanie

Zawsze mocno trzymać i prowadzić urządzenie obiema rękami trzymając za

rękojeść główną (12) oraz rękojeść pomocniczą (6) szlifierki kątowej.

Przesuwać/pociągać urządzenie wyłącznie w kierunku wskazywanym przez strzałkę

(7).

1. Ustawić wymaganą głębokość cięcia: Poluzować nakrętkę zaciskową (3) i ustawić na skali wymaganą głębokość cięcia. Następnie ponownie dokręcić nakrętkę zaciskową (3).
2. Ośłonę wraz z przednią częścią stołu prowadzącego (10) ustawić na elemencie tak, aby diamentowa tarcza tnąca nie miała kontaktu z elementem.
3. Włączyć urządzenie i odczekać do osiągnięcia maksymalnej prędkości obrotowej.
4. Cięcia wgłębne: maszynę powoli i z wyczuciem przechylac na dół, diamentowa tarcza tnąca zagłębia się w elemencie.
5. Powoli prowadzić maszynę w kierunku, który wskazuje strzałka (7), diamentowa tarcza tnąca zagłębia się w elemencie.

6. Przesuwać/ciągnąć urządzenie tylko w kierunku strzałki (7) (pracować przeciwbieżnie). W przeciwnym wypadku istnieje ryzyko, że maszyna w sposób niekontrolowany wyskoczy z przecinanego elementu. Pracować z umiarkowanym posuwem dostosowanym do obrabianego materiału. Aby zapewnić optymalne odsysanie pyłu, zapewnić stały kontakt kółek z elementem. Stół prowadzący (10) musi się ślizgać na elemencie.

7. Po wykonaniu cięcia wyłączyć urządzenie i spokojnie odczekać, aż diamentowa tarcza tnąca się zatrzyma. Nie wyciągać obracającej się jeszcze diamentowej tarczy tnącej z nacięcia, gdyż może to spowodować odrzut.

8. Odłożyć urządzenie.

8. Konserwacja

Przed każdym użyciem należy sprawdzić, czy nie brakuje żadnych elementów, czy nie są zużyte, pęknięte, wyłamane lub w inny sposób uszkodzone. Nie używać osłony, gdy jest ona uszkodzona lub niekompletna.

Wyraźnie zmniejszająca się szybkość postępu pracy oraz zwiększona siła posuwu są oznakami stępienia diamentowych tarcz tnących.

Diamentowe tarcze tnące ostrzy się, wykonując krótkie cięcia materiałów ściernych, np. w piaskowcu wapnistym.

9. Osprzęt

Używać wyłącznie oryginalnego osprzętu Metabo.

Stosować wyłącznie osprzęt, który spełnia wymagania i parametry określone w niniejszej instrukcji obsługi.

Maksymalna dopuszczalna grubość diamentowej tarczy tnącej wynosi 3 mm (1/

8"). Nie stosować diamentowych tarcz tnących z segmentami, pomiędzy którymi dystans >10 mm. Stosować wyłącznie diamentowe tarcze tnące z segmentami o ujemnym kącie natarcia segmentów.

Kompletny program osprzętu można znaleźć na stronie www.metabo.com lub w katalogu.

10. Naprawa

Naprawę osłony należy powierzać wyłącznie wykwalifikowanym specjalistom, stosującym oryginalne części zamienne. Stanowi to fiancję zachowania bezpieczeństwa osłony.

W sprawie naprawy uszkodzonej osłony należy się zwrócić do przedstawiciela Metabo. Adresy są dostępne na stronie www.metabo.com.

Wykazy części zamiennych można pobrać pod adresem www.metabo.com.

11. Ochrona środowiska

Pył powstający podczas szlifowania może zawierać substancje szkodliwe: poddać odpowiedniej utylizacji.

Przestrzegać lokalnych przepisów dotyczących utylizacji i recyklingu zużytych maszyn, opakowań i osprzętu.

W trosce o środowisko naturalne nie należy wyrzucać elektronarzędzi z odpadami komunalnymi. Należy przestrzegać

krajowych przepisów dotyczących segregacji oraz utylizacji zużytych urządzeń, opakowań i osprzętu.

POLSKIpl

12. Dane techniczne

Maksymalna dopuszczalna średnica diamentowej tarczy tnącej wynosi 230 mm (9").

Maksymalna dopuszczalna grubość diamentowej tarczy tnącej wynosi 3 mm (1/8").
