GEBRUIKSAANWIJZING CED 230 METABO

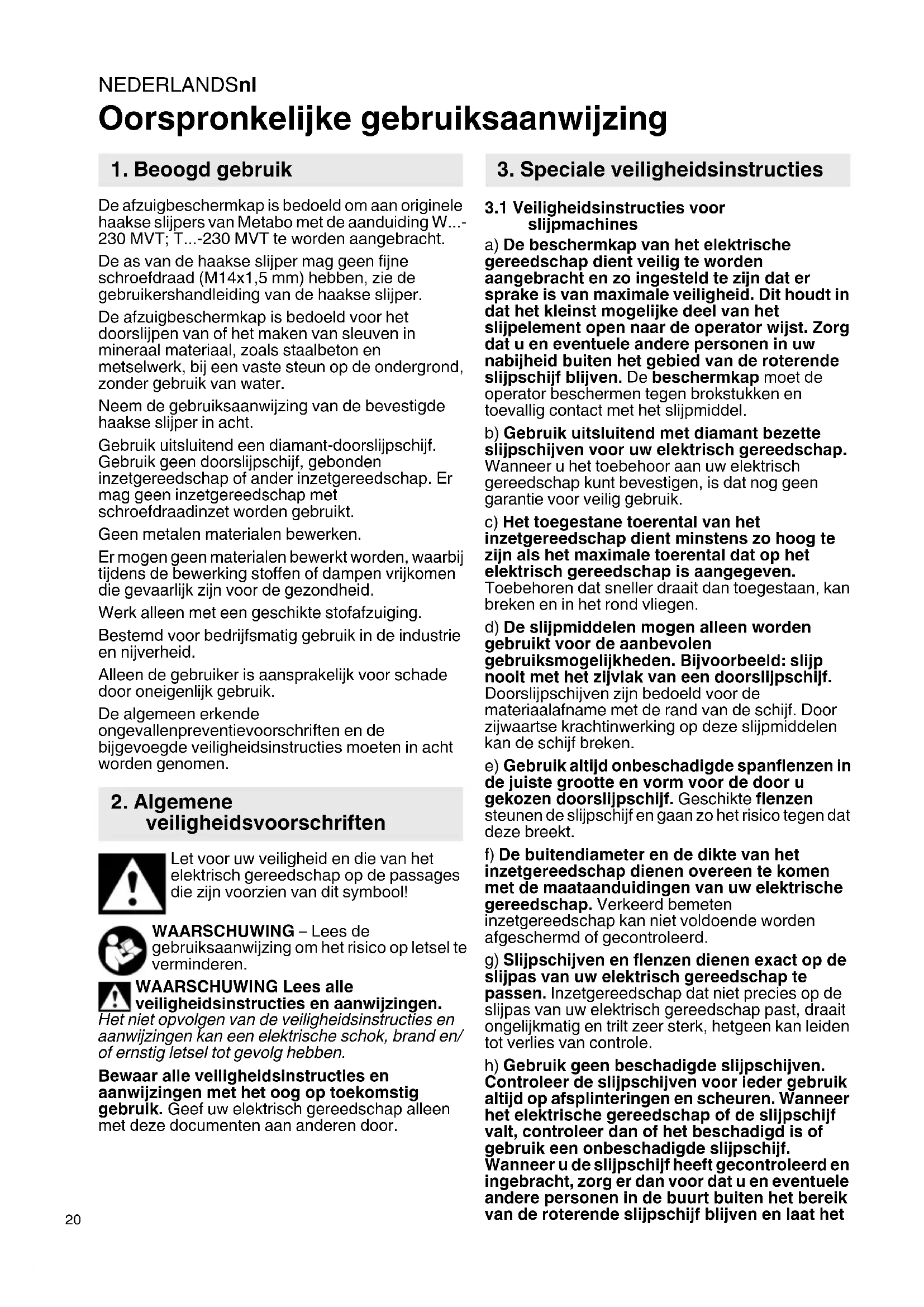

Oorspronkelijke gebruiksaanwijzing De afzuigbeschermkap is bedoeld om aan originele haakse slijpers van Metabo met de aanduiding W...- 230 MVT; T...-230 MVT te worden aangebracht. De as van de haakse slijper mag geen fijne schroefdraad (M14x1,5 mm) hebben, zie de gebruikershandleiding van de haakse slijper. De afzuigbeschermkap is bedoeld voor het doorslijpen van of het maken van sleuven in mineraal materiaal, zoals staalbeton en metselwerk, bij een vaste steun op de ondergrond, zonder gebruik van water. Neem de gebruiksaanwijzing van de bevestigde haakse slijper in acht. Gebruik uitsluitend een diamant-doorslijpschijf. Gebruik geen doorslijpschijf, gebonden inzetgereedschap of ander inzetgereedschap. Er mag geen inzetgereedschap met schroefdraadinzet worden gebruikt. Geen metalen materialen bewerken. Er mogen geen materialen bewerkt worden, waarbij tijdens de bewerking stoffen of dampen vrijkomen die gevaarlijk zijn voor de gezondheid. Werk alleen met een geschikte stofafzuiging. Bestemd voor bedrijfsmatig gebruik in de industrie en nijverheid. Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik. De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies moeten in acht worden genomen. Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zijn voorzien van dit symbool! WAARSCHUWING – Lees de gebruiksaanwijzing om het risico op letsel te verminderen. WAARSCHUWING Lees alle veiligheidsinstructies en aanwijzingen. Het niet opvolgen van de veiligheidsinstructies en aanwijzingen kan een elektrische schok, brand en/ of ernstig letsel tot gevolg hebben. Bewaar alle veiligheidsinstructies en aanwijzingen met het oog op toekomstig gebruik. Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.

3.1 Veiligheidsinstructies voor

slijpmachines a) De beschermkap van het elektrische gereedschap dient veilig te worden aangebracht en zo ingesteld te zijn dat er sprake is van maximale veiligheid. Dit houdt in dat het kleinst mogelijke deel van het slijpelement open naar de operator wijst. Zorg dat u en eventuele andere personen in uw nabijheid buiten het gebied van de roterende slijpschijf blijven. De beschermkap moet de operator beschermen tegen brokstukken en toevallig contact met het slijpmiddel. b) Gebruik uitsluitend met diamant bezette slijpschijven voor uw elektrisch gereedschap. Wanneer u het toebehoor aan uw elektrisch gereedschap kunt bevestigen, is dat nog geen garantie voor veilig gebruik. c) Het toegestane toerental van het inzetgereedschap dient minstens zo hoog te zijn als het maximale toerental dat op het elektrisch gereedschap is aangegeven. Toebehoren dat sneller draait dan toegestaan, kan breken en in het rond vliegen. d) De slijpmiddelen mogen alleen worden gebruikt voor de aanbevolen gebruiksmogelijkheden. Bijvoorbeeld: slijp nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn bedoeld voor de materiaalafname met de rand van de schijf. Door zijwaartse krachtinwerking op deze slijpmiddelen kan de schijf breken. e) Gebruik altijd onbeschadigde spanflenzen in de juiste grootte en vorm voor de door u gekozen doorslijpschijf. Geschikte flenzen steunen de slijpschijf en gaan zo het risico tegen dat deze breekt. f) De buitendiameter en de dikte van het inzetgereedschap dienen overeen te komen met de maataanduidingen van uw elektrische gereedschap. Verkeerd bemeten inzetgereedschap kan niet voldoende worden afgeschermd of gecontroleerd. g) Slijpschijven en flenzen dienen exact op de slijpas van uw elektrisch gereedschap te passen. Inzetgereedschap dat niet precies op de slijpas van uw elektrisch gereedschap past, draait ongelijkmatig en trilt zeer sterk, hetgeen kan leiden tot verlies van controle. h) Gebruik geen beschadigde slijpschijven. Controleer de slijpschijven voor ieder gebruik altijd op afsplinteringen en scheuren. Wanneer het elektrische gereedschap of de slijpschijf valt, controleer dan of het beschadigd is of gebruik een onbeschadigde slijpschijf. Wanneer u de slijpschijf heeft gecontroleerd en ingebracht, zorg er dan voor dat u en eventuele andere personen in de buurt buiten het bereik van de roterende slijpschijf blijven en laat het

veiligheidsvoorschriften

3. Speciale veiligheidsinstructiesNEDERLANDS nl

apparaat een minuut lang draaien op het hoogste toerental. In deze testperiode breken beschadigde doorslijpschijven meestal.

i) Draag persoonlijke beschermingsmiddelen.

Draag afhankelijk van de toepassing volledige gezichtsbescherming, oogbescherming of een veiligheidsbril. Draag zo nodig een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciaal schort dat bescherming biedt tegen kleine slijp- en materiaaldeeltjes. Uw ogen dienen beschermd te worden tegen de rondvliegende deeltjes die bij verschillende toepassingen ontstaan. Stof- of adembeschermingsmaskers dienen om het stof te filteren dat tijdens de werkzaamheden ontstaat. Wanneer u lang aan hard geluid wordt blootgesteld, kan uw gehoor beschadigd raken. j) Let erop dat andere personen zich op een veilige afstand van uw werkgebied bevinden. Iedereen die het werkgebied betreedt, dient persoonlijke beschermingsmiddelen te dragen. Brokstukken van het werkstuk of gebroken inzetgereedschap kunnen wegvliegen en ook buiten het directe werkgebied letsel veroorzaken. k) Houd het apparaat alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of het eigen netsnoer kan raken. Door het contact met een onder spanning staande leiding kunnen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als gevolg. l) Houd het netsnoer uit de buurt van draaiend inzetgereedschap. Wanneer u de controle over het apparaat verliest, kan het netsnoer worden doorgesneden of gegrepen en kan uw hand of uw arm in het draaiende inzetgereedschap terechtkomen. m) Leg het elektrisch gereedschap nooit weg voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met de ondergrond waardoor u mogelijk de controle over het elektrisch gereedschap kunt verliezen. n) Laat het elektrisch gereedschap niet draaien terwijl u het draagt. Door toevallig contact met het draaiende inzetgereedschap kan uw kleding worden gegrepen en kan het inzetgereedschap zich in uw lichaam boren. o) Reinig regelmatig de ventilatiesleuven van uw elektrische gereedschap. De motorventilator trekt stof in de behuizing en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken. p) Gebruik het elektrisch gereedschap niet in de buurt van brandbare materialen. Door vonken kunnen deze materialen vlam vatten. q) Gebruik geen inzetgereedschap waarvoor vloeibare koelmiddelen nodig zijn. Het gebruik van water of andere vloeibare koelmedia kan leiden tot een elektrische schok.

3.2 Veiligheidsinstructies met het oog op

terugslag Terugslag is de plotselinge reactie als gevolg van een draaiende doorslijpschijf die blijft hangen of blokkeert. Indien het roterende inzetgereedschap blokkeert of blijft hangen, komt het onmiddellijk tot stilstand. Hierdoor wordt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap in op de plaats van de blokkering versneld. Wanneer er bijv. een schuurschijf in het werkstuk blijft haken of blokkeert, kan de rand van de schuurschijf, die invalt in het werkstuk, vastraken, met uitbreken van de schuurschijf of een terugslag als mogelijk gevolg. De schuurschijf beweegt zich dan naar of vanaf de bediener, afhankelijk van de draairichting van de schijf bij de plaats van de blokkering. Hierbij kunnen slijpschijven ook breken. Een terugslag is het gevolg van verkeerd of onjuist gebruik van het elektrisch gereedschap. Dit kan worden voorkomen door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreven. a) Houd het elektrisch gereedschap goed vast en breng uw lichaam en uw armen in zo'n positie dat u de terugslagkrachten kunt opvangen. Gebruik, indien voorhanden, altijd de extra greep om tijdens de startfase een zo groot mogelijke controle over de terugslagkrachten of reactiemomenten te hebben. De operator kan door geschikte veiligheidsmaatregelen te nemen de terugslag- en reactiemomenten beheersen. b) Breng uw hand nooit in de buurt van draaiend inzetgereedschap. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen. c) Mijd het gebied voor en achter de roterende slijpschijf. Door de terugslag komt het elektrisch gereedschap tegen de bewegingsrichting van de slijpschijf in op de plaats van de blokkering. d) Werk bijzonder voorzichtig bij hoeken, scherpe randen enz. Zorg ervoor dat het inzetgereedschap niet van het werkstuk terugspringt en klem raakt. Het roterende inzetgereedschap heeft de neiging om bij hoeken, scherpe randen of wanneer het terugspringt klem te raken. Dit leidt tot verlies van controle of een terugslag. e) Gebruik geen ketting- of getand zaagblad of gesegmenteerde diamantschijf met inkepingen van meer dan 10 mm breed. Dit inzetgereedschap veroorzaakt vaak een terugslag of verlies van controle over het elektrisch gereedschap. f) Voorkom een blokkering van de doorslijpschijf of een te hoge aandrukkracht. Voer geen overmatig diepe sneden uit. Bij een overbelasting van de doorslijpschijf worden ook de belasting en de neiging tot schuin wegdraaien of blokkeren verhoogd, en daarmee de kans op een terugslag of breuk van het slijpmiddel. g) Wanneer de doorslijpschijf klem raakt of u het werk onderbreekt, schakel het apparaatNEDERLANDSnl

dan uit en houd het rustig vast totdat de schijf tot stilstand gekomen is. Probeer nooit om de nog draaiende doorslijpschijf uit de snede te trekken, dit kan een terugslag veroorzaken. Stel de oorzaak van het klemraken vast en verhelp deze. h) Schakel het elektrisch gereedschap zolang het zich in het werkstuk bevindt niet opnieuw in. Laat de doorslijpschijf eerst het volle toerental bereiken voordat u voorzichtig verder gaat met de snede. Anders kan de schijf blijven hangen, uit het werkstuk springen of een terugslag veroorzaken.

i) Zorg voor een ondersteuning van platen of

grote werkstukken om het risico van een terugslag door een ingeklemde doorslijpschijf te verminderen. Grote werkstukken kunnen doorbuigen onder hun eigen gewicht. Het werkstuk dient aan beide kanten van de schijf ondersteund te worden, zowel bij de slijpsnede als aan de rand. j) U dient bijzonder voorzichtig te zijn bij "invalsneden" in bestaande wanden of andere plaatsen waar u geen zicht op heeft. De invallende doorslijpschijf kan bij het snijden in gas- of waterleidingen, elektrische leidingen of andere objecten een terugslag veroorzaken.

3.3 Overige veiligheidsinstructies:

WAARSCHUWING – Draag altijd een veiligheidsbril. Draag een geschikt stofmasker. Gebruik uitsluitend een diamant- doorslijpschijf. Er mogen niet meerdere diamant-doorslijpschijven worden gebruikt. Gebruik geen gebonden schijven. Draag gehoorbescherming. Maak gebruik van elastische tussenlagen, wanneer deze bij het slijpmiddel ter beschikking gesteld worden en vereist zijn. Neem de opgaven van de fabrikant van het inzetgereedschap of de toebehoren in acht! Zorg ervoor dat inzetgereedschap beschermd is tegen vet en stoten! Inzetgereedschap dient zorgvuldig, volgens de aanwijzingen van de fabrikant, te worden bewaard en gebruikt. Het werkstuk dient stevig te liggen en beveiligd te zijn tegen wegglijden, bv. met behulp van spaninrichtingen. Grote werkstukken dienen voldoende te worden ondersteund. Beschadigde, onronde resp. trillende gereedschappen mogen niet gebruikt worden. Zorg er (bv. met behulp van een metaaldetector) voor dat zich op de plaats die bewerkt moet worden, geen stroom-, water- of gasleidingen bevinden. Voorkom schade aan gas- of waterleidingen, elektrische leidingen en dragende wanden (statica). De stekker uit het stopcontact halen voordat er instellings-, ombouw- of onderhoudswerkzaamheden worden uitgevoerd. Neem hierbij de gebruikershandleiding van de betreffende haakse slijper in acht. Een beschadigde of gebarsten extra greep moet worden vervangen. Indien de extra greep defect is, de machine niet gebruiken. Controleer voor ieder gebruik of er delen ontbreken, versleten, gebroken, gescheurd of beschadigd zijn. Een defecte of onvolledige beschermkap niet gebruiken. Gebruik uitsluitend de meegeleverde spanmiddelen. De stofbelasting verminderen: WAARSCHUWING - Sommige stofdeeltjes die worden geproduceerd bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn: - lood van loodhoudende verf, - mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en - arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de blootstelling aan deze chemicaliën te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die speciaal zijn ontwikkeld voor het filteren van microscopische deeltjes. Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen. Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. arbeidsveiligheidsbepalingen, afvoer). Verzamel de ontstane deeltjes op de plaats waar ze ontstaan en voorkom dat ze neerslaan in de omgeving. Gebruik geschikte toebehoren voor speciale werkzaamheden. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht. Gebruik een geschikte stofafzuiging. Verminder de stofbelasting door: - de vrijkomende deeltjes en de afvoerluchtstroom van de machine niet op de gebruiker zelf of omstanders of op neergeslagen stof te richten, - een afzuiginstallatie en/of een luchtfilter te gebruiken, - de werkplek goed te ventileren en schoon te houden door te stofzuigen. Vegen of blazen wervelt het stof op.NEDERLANDS nl

- Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen. Zie pag. 2, en 3. 1 Afzuigaansluitstuk 2 Schroefdraad voor extra greep (aan weerszijden) 3 Borgmoer (begrenzing van de zaagdiepte) 4 Schaal (zaagdiepte) 5 Inbus-schroevendraaier 6 Extra greep (van de haakse slijper) * 7 Pijl - machine alleen in de richting van de pijl schuiven 8Afzuigbeschermkap 9 Pijl voor de draairichting (draairichting van de diamant-doorslijpschijf) 10 Geleidetafel 11 Asvastzetknop (van de haakse slijper) * 12 Primaire greep van de haakse slijper * 13 As (van de haakse slijper) * 14 Steunflens (van de haakse slijper) * 15 Afstandsringen 16 Diamant-doorslijpschijf * 17 Tweegats spanmoer 18 Pensleutel 19 Klemring 20 Stelschroef

• niet bij de levering inbegrepen / afhankelijk van de uitrusting Voor alle ombouwwerkzaamheden: haal de stekker uit het stopcontact. De machine moet uitgeschakeld zijn en de spindel moet stilstaan.

5.1 Beschermkap op de haakse slijper

aanbrengen Afzuigbeschermkap (8) en geleidetafel (10) demonteren Zie pagina 2, afb. A.

1. Borgmoer (3) losmaken en de

afzuigbeschermkap (8) naar boven zwenken.

2. Afzuigbeschermkap (8) kan in de getoonde

positie van de geleidetafel (10) worden gehaald. Afzuigbeschermkap (8) bevestigen op de haakse slijper Zie pagina 2, afb. B.

3. Maak de borgmoer (20) los, zodat de klemring

(19) van de afzuigbeschermkap voldoende uitzet.

4. De haakse slijper in de getoonde positie op de

afzuigbeschermkap (8) plaatsen.

5. Haakse slijper draaien en in de gewenste hoek

aanbrengen, zie pagina 3, afb. E:

6. Borgmoer (20) met de meegeleverde inbus-

schroevendraaier (5) stevig vastdraaien.

7. Controleer of de afzuigbeschermkap (8) vastzit,

hij mag niet verdraaid kunnen raken. Afzuigbeschermkap (8) en geleidetafel (10) monteren Zie pagina 2, afb. A.

8. De uitsparing van de afzuigbeschermkap (8)

zoals getoond in de as van de geleidetafel (10) plaatsen.

9. Afzuigbechermkap (8) en geleidetafel (10) in

elkaar zwenken, instellen op de gewenste zaagdiepte en door het vastdraaien van de borgmoer (3) met elkaar verbinden. 10.De veilige verbinding controleren. Extra greep aanbrengen Alleen werken wanneer de extra greep (6) is aangebracht! Extra greep (6) van de haakse slijper afschroeven en, afhankelijk van de toepassing, aan de linker- of rechterzijde van de afzuigbeschermkap (8) vastschroeven. En vanwege de veiligheid, afhankelijk van de positie van de haakse slijper, in het voorste of achterste schroefgat vastdraaien (richtlijn op afb. E, pagina 3).

5.2 Stofafzuiging aanbrengen

Alleen met geschikte stofafzuiging werken: Een geschikte stofzuiger (neem de nationale voorschriften in acht) aansluiten op het afzuigmondstuk (1). Gebruik voor een optimale afzuiging de aansluitmof 6.30796 en een zuiger met automatische filterreiniging. Wij raden het gebruik aan van een antistatische zuigslang Ø 35 mm. Voor alle ombouwwerkzaamheden: haal de stekker uit het stopcontact. De machine moet uitgeschakeld zijn en de spindel moet stilstaan. De spilvastzetknop (11) alleen bij stilstaande spil indrukken!

6.1 Diamant-doorslijpschijf aanbrengen

haakse slijper) op de as plaatsen. Hij is op de juiste wijze aangebracht, als hij op de vergrendelde as niet gedraaid kan worden.

3. De afstandsringen (15) op de steunflens (14)

plaatsen. Zie afb., pagina 2.

4. Een diamant-doorslijpschijf (16) op de

afstandsring (15) plaatsen. Let op juiste draairichting. De draairichting is door middel van een pijl op de diamant-doorslijpschijf en afzuigbeschermkap aangegeven (pijl voor de draairichting (9)).

5. Zorg ervoor dat de tweegats spanmoer (17) en

as (13) van de haakse slijper op elkaar passen: Tekst op de tweegats spanmoer en de

6. Inzetgereedschap aanbrengenNEDERLANDSnl

informatie over de schroefdraad op het typeplaatje van de haakse slijper moeten overeen stemmen (M14 resp. 5/8").

8. Tweegats spanmoer (17) met tweegaatssleutel

10.Diamant-doorslijpschijf (16) met de hand draaien - hij mag de afzuigbeschermkap (8) niet aanraken of er tegenaan schuren. Het apparaat altijd stevig met beide handen aan de primaire greep (12) van de haakse slijper en aan de extra greep (6) vasthouden en leiden. Machine alleen in de richting van de pijl (7) schuiven/trekken

1. Gewenste zaagdiepte instellen:

Borgmoer (3) losmaken en met behulp van de schaal de gewenste zaagdiepte instellen en vervolgens de borgmoer (3) weer vastdraaien.

2. De beschermkap met het voorste gedeelte van

de geleidetafel (10) op het werkstuk plaatsen, zonder dat de diamant-doorslijpschijf het werkstuk aanraakt.

3. Machine inschakelen en wachten tot het volle

toerental bereikt is.

4. Bij dompelsnedes: de machine langzaam en

met gevoel naar beneden zwenken: de diamant- doorslijpschijf beweegt in het werkstuk.

5. De machine langzaam in de richting van de pijl

(7) bewegen: de diamant-doorslijpschijf beweegt in het werkstuk.

6. Machine alleen in de richting van de pijl (7)

schuiven / trekken (Tegenlopend werken). Anders bestaat het gevaar dat de machine ongecontroleerd uit de snede springt. Werk met een matige, aan het materiaal aangepaste voorwaartse beweging. Voor een optimale afzuiging moet u erop letten dat de wieltjes altijd het werkstuk aanraken. De geleidetafel (10) moet over het werkstuk glijden.

7. Als de snede klaar is, moet u de machine

uitschakelen en rustig vasthouden, totdat de diamant-doorslijpschijf tot stilstand is gekomen. Probeer nooit om de nog draaiende diamant-doorslijpschijf uit de snede te trekken; dit kan een terugslag veroorzaken.

8. Machine opbergen.

Controleer voor ieder gebruik of er delen ontbreken, versleten, gebroken, gescheurd of beschadigd zijn. Een defecte of onvolledige beschermkap niet gebruiken. Duidelijk merkbare afname van de vooruitgang en verhoogde aanzetkracht zijn tekenen van een bot geworden diamant-doorslijpschijf. Slijp bot geworden diamant-doorslijpschijven, door korte sneden in ruw materiaal zoals bijvoorbeeld kalkzandsteen uit te voeren. Gebruik alleen origineel Metabo toebehoor. Gebruik alleen toebehoor dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken. De maximaal toegestane dikte van de diamant-doorslijpschijf bedraagt 3 mm (1/8"). Gebruik geen gesegmenteerde diamant- doorslijpschijven met segmentsleuven van meer dan 10 mm. Bij gebruik van gesegmenteerde diamant-doorslijpschijven zijn uitsluitend negatieve segmentsnijdhoeken toegestaan. Compleet toebehorenprogramma, zie www.metabo.com of de catalogus. Laat uw beschermkap alleen repareren door gekwalificeerd vakpersoneel en alleen met originele reserveonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van de beschermkap behouden blijft. Neem voor beschermkappen van Metabo die gerepareerd dienen te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com. Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden. Het ontstane slijpstof kan schadelijke stoffen bevatten: op de juiste wijze als afval behandelen. Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren. Bescherm het milieu en geef elektrisch gereedschap niet mee met het huisvuil. Neem de nationale voorschriften in acht voor een gescheiden inzameling en voor de recycling van afgedankte machines, verpakkingen en toebehoren. De maximaal toegestane diameter van de diamant- doorslijpschijf bedraagt 230 mm (9"). De maximaal toegestane dikte van de diamant- doorslijpschijf bedraagt 3 mm (1/8").
