| Producttype | Accu-freesmachine |
| Merk | Metabo |
| Model | KFM 18 LTX 3 RF |
| Nominale spanning | 18 V (Lithium-Ion accu) |
| Onbelast toerental | 4500 – 11500 omw/min (instelbaar in 6 standen) |
| Gewicht | Ongeveer 2,5 kg (met lichte accu) |
| Voeding | Lithium-Ion accu (CAS-systeem) |
| Max. freescapaciteit per doorgang | 3,0 mm |
| Max. afschuinhoogte | 3,0 mm |
| Inbegrepen accessoires | Parallelgeleider, sleutel, verwisselbare snijplaat |
| Bewerkbare materialen | Staal, roestvrij staal, aluminium, messing, koper |
| Veiligheid | Veiligheidsstop S-automatic, overbelastingsbeveiliging, herstartbeveiliging |
| Aanbevolen snelheid voor roestvrij staal | Stand 1-3 |
| Aanbevolen snelheid voor aluminium | Stand 4-6 |
| Smeermiddel voor aluminium en RVS | Art. 6.23443 |
| Onderhoud | Regelmatig de ventilatiesleuven reinigen; versleten snijplaten vervangen |
| Belangrijkste reserveonderdelen | Verwisselbare snijplaten (6.23560, 6.23561, 6.23562), slijtring (316093300), accu's, laders |
| Repareerbaarheid | Reparatie door elektricien; onderdelen verkrijgbaar via Metabo |
Veelgestelde vragen - KFM 18 LTX 3 RF METABO
Gebruikersvragen over KFM 18 LTX 3 RF METABO
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Freesmachine in PDF-formaat gratis! Vind uw handleiding KFM 18 LTX 3 RF - METABO en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. KFM 18 LTX 3 RF van het merk METABO.
GEBRUIKSAANWIJZING KFM 18 LTX 3 RF METABO

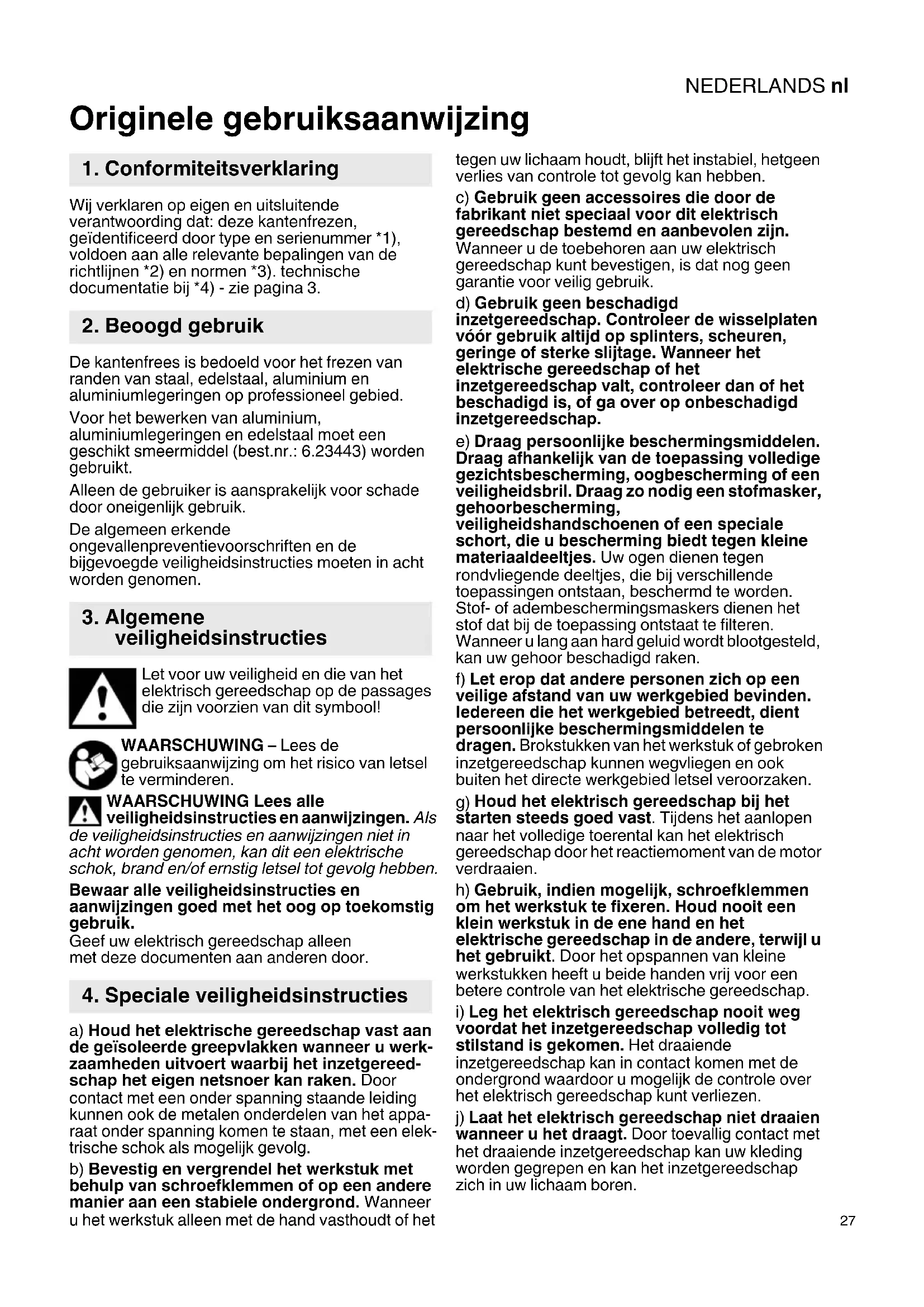

nl Originele gebruiksaanwijzing 27
Originele gebruiksaanwijzing
1. Conformiteitsverklaring
Wij verklaren op eigen en uitsluitende verantwoording dat: deze kantenfrezen, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). technische documentatie bij *4) - zie pagina 3.
2. Beoogd gebruik
De kantenfrees is bedoeld voor het frezen van randen van staal, edelstaal, aluminium en aluminiumlegeringen op professioneel gebied.
Voor het bewerken van aluminium, aluminiumlegeringen en edelstaal moet een geschikt smeermiddel (best.nr.: 6.23443) worden gebruikt.
Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.
De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies moeten in acht worden genomen.
3. Algemene veiligheidsinstructies
Let voor uw veiligheid en die van het elektrisch gereedschap op de passages die zijn voorzien van dit symbool!
WAARSCHUWING – Lees de gebruiksaanwijzing om het risico van letsel te verminderen.
WAARSCHUWING Lees alle veiligheidsinstructies en aanwijzingen. Als
de veiligheidsinstructies en aanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
Bewaar alle veiligheidsinstructies en aanwijzingen goed met het oog op toekomstig gebruik.
Geef uw elektrisch gereedschap alleen met deze documenten aan anderen door.
4. Speciale veiligheidsinstructies
a) Houd het elektrische gereedschap vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het inzetgereedschap het eigen netsnoer kan raken. Door contact met een onder spanning staande leiding kunnen ook de metalen onderdelen van het apparaat onder spanning komen te staan, met een elektrische schok als mogelijk gevolg.
b) Bevestig en vergrendel het werkstuk met behulp van schroefklemmen of op een andere manier aan een stabiele ondergrond. Wanneer u het werkstuk alleen met de hand vasthoudt of het
tegen uw lichaam houdt, blijft het instabiel, hetgeen verlies van controle tot gevolg kan hebben.
c) Gebruik geen accessoires die door de fabrikant niet speciaal voor dit elektrisch gereedschap bestemd en aanbevolen zijn.
Wanneer u de toebehoren aan uw elektrisch gereedschap kunt bevestigen, is dat nog geen garantie voor veilig gebruik.
d) Gebruik geen beschadigd
inzetgereedschap. Controleer de wisselplaten
vóór gebruik altijd op splinters, scheuren,
geringe of sterke slijtage. Wanneer het
elektrische gereedschap of het
inzetgereedschap valt, controleer dan of het
beschadigd is, of ga over op onbeschadigd
inzetgereedschap.
e) Draag persoonlijke beschermingsmiddelen. Draag afhankelijk van de toepassing volledige gezichtsbescherming, oogbescherming of een veiligheidsbril. Draag zo nodig een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciale schort, die u bescherming biedt tegen kleine materiaaldeeltjes. Uw ogen dienen tegen rondvliegende deeltjes, die bij verschillende toepassingen ontstaan, beschermd te worden. Stof- of adembeschermingsmaskers dienen het stof dat bij de toepassing ontstaat te filteren. Wanneer u lang aan hard geluid wordt blootgesteld, kan uw gehoor beschadigd raken.
f) Let erop dat andere personen zich op een veilige afstand van uw werkgebied bevinden. Iedereen die het werkgebied betreedt, dient persoonlijke beschermingsmiddelen te dragen. Brokstukken van het werkstuk of gebroken inzetgereedschap kunnen wegvliegen en ook buiten het directe werkgebied letsel veroorzaken.
g) Houd het elektrisch gereedschap bij het starten steeds goed vast. Tijdens het aanlopen naar het volledige toerental kan het elektrisch gereedschap door het reactiemoment van de motor verdraaien.
h) Gebruik, indien mogelijk, schroefklemmen om het werkstuk te fixeren. Houd nooit een klein werkstuk in de ene hand en het elektrische gereedschap in de andere, terwijl u het gebruikt. Door het opspannen van kleine werkstukken heeft u beide handen vrij voor een betere controle van het elektrische gereedschap.
i) Leg het elektrisch gereedschap nooit weg voordat het inzetgereedschap volledig tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met de ondergrond waardoor u mogelijk de controle over het elektrisch gereedschap kunt verliezen.
j) Laat het elektrisch gereedschap niet draaien wanneer u het draagt. Door toevallig contact met het draaiende inzetgereedschap kan uw kleding worden gegrepen en kan het inzetgereedschap zich in uw lichaam boren.
NEDERLANDSnl
k) Reinig regelmatig de ventilatieslueven van uw elektrisch gereedschap. De motorventilator trekt stof in de behuizing, en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken.
1) Gebruik het elektrisch gereedschap niet in de buurt van brandbaar materiaal. Vonken en hete spaanders kunnen deze materialen ontsteken.
m) Gebruik geen inzetgereedschap waarvoor vloeibare koelmedia nodig zijn. Het gebruik van water of andere vloeibare koelmedia kan leiden tot een elektrische schok.
4.1 Veiligheidsinstructies met het oog op terugslag
Terugslag is de plotselinge reactie als gevolg van draaiend inzetgereedschap dat blijft haken of blokkeert. Indien het roterende inzetgereedschap blokkeert of blijft hangen, komt het onmiddellijk tot stilstand. Hierdoor wordt een ongecontroleerd elektrisch gereedschap tegen de draairichting van het inzetgereedschap in op de plaats van de blokkering versneld.
Wanneer er wisselplaat in het werkstuk blijft hangen of blokkeert, kan de rand van de wisselplaat, die invalt in het werkstuk, vastraken, met het uitbreken van de wisselplaat of een terugslag als mogelijk gevolg. De wisselplaathouder beweegt zich dan naar of vanaf de operator, afhankelijk van de draairichting van de wisselplaathouder op de plaats van de blokkering. Hierbij kunnen wisselplaten ook breken.
Een terugslag is het gevolg van een verkeerd of onjuist gebruik van het elektrisch gereedschap. Dit kan worden voorkomen door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreven.
a) Houd het elektrisch gereedschap goed vast en breng uw lichaam en uw armen in zo'n positie dat u de terugslagkrachten kunt opvangen. De gebruiker kan door geschikte veiligheidsmaatregelen te nemen de terugslag- en reactiemomenten beheersen.
b) Werk bijzonder voorzichtig bij hoeken, scherpe randen, enz. Zorg ervoor dat het inzetgereedschap niet van het werkstuk terugspringt en beklemd raakt. Het roterende inzetgereedschap heeft de neiging om bij hoeken, scherpe randen of wanneer het terugspringt klem te raken. Dit leidt tot verlies van controle of een terugslag.
c) Geleid het inzetgereedschap altijd in dezelfde richting in het materiaal als waarin het snijgereedschap het materiaal verlaat (komt overeen met dezelfde richting waarin de spanen worden uitgeworpen). Wordt het elektrisch gereedschap in de verkeerde richting geleid, dan kan de snijkant van het inzetgereedschap uit het werkstuk breken, waardoor het elektrisch gereedschap in deze aanzetrichting wordt getrokken.
d) Voorkom een te hoge aandrukkeracht of een blokkering van de wisselplaat. Stel geen hogere dan de maximaal toegestane
geleiderandhoogte in. Bij een overbelasting van de wisselplaat worden ook de belasting en de neiging tot schuin wegdraaien of blokkeren verhoogd, en daarmee de kans op een terugslag of breuk de wisselplaat.
e) Mijd met uw hand het gebied voor en achter de roterende wisselplaat. Wanneer u de wisselplaat in het werkstuk van u af beweegt, kan ingeval van een terugslag het elektrisch gereedschap met de draaiende wisselplaat direct naar u toe worden geslingerd.
Draai resp. vervang bot geworden wisselplaten of dergelijke waarvan de coating is versleten op tijd. Botte wisselplaten verhogen het gevaar dat de machine blijft steken en niet meer te bedienen is.
4.2 Overige veiligheidsinstructies:
Houd het elektrische gereedschap alleen aan de geïsoleerde greepvlakken vast, aangezien de frees het netsnoer van het gereedschap kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.
Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
WAARSCHUWING – Draag altijd een veiligheidsbril.
Draag gehoorbescherming.
Draag een geschikt stofmasker.
Draag geschikte veiligheidskleding.
Let erop dat niemand gewond raakt door weggeslingerde voorwerpen.
Houd zich in de buurt bevindende personen en huisdieren op een veilige afstand ten opzichte van het apparaat.
Houd haren, los zittende kleding, vingers en andere lichaamsdelen uit de buurt. Zij kunnen vastgegrepen worden en hierdoor worden getrokken. Gebruik een haarnet indien te haren heeft.
Waarschuwing voor draaiend gereedschap
Draag altijd een veiligheidsbril, werkhandschoenen en stevig schoeisel wanneer u met de machine werkt.
Gevaar voor letsel door scherpe randen. Draag veiligheidshandschoenen.
Wisselplaten, wisselplaathouder, werkstuk en spaanders kunnen heet zijn na het werken. Draag veiligheidshandschoenen.
Draag gehoorbescherming als gedurende lange tijd met de machine gewerkt wordt.
Langdurige blootstelling aan een hoger geluidsniveau kan tot beschadiging van het gehoor leiden.
Alleen scherpe, onbeschadigde wisselplaten gebruiken.
Het werkstuk dient stevig te liggen en beveiligd te zijn tegen wegglijden, bijv. met behulp van spaninrichtingen. Grote werkstukken dienen voldoende te worden ondersteund.
Zorg ervoor dat vonken en hete spaanders die tijdens het gebruik ontstaan, geen gevaar veroorzaken, bijv. de gebruiker of andere personen raken of ontvlambare substanties doen vlam vatten. Gevaarlijke gebieden moeten met moeilijk ontvlambare dekens afgedekt worden. Houd in brandgevaarlijke bereiken een geschikt blusmiddel bij de hand.
Houd de machine altijd met beide handen aan de hiervoor bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.
Houd uw handen uit de buurt van het freesgedeelte en het inzetgereedschap.
Het draaiende gereedschap niet aanraken! Verwijder spaanders en dergelijke uitsluitend bij een uitgeschakelde en stilstaande machine.
Asvergrendelingsknop (2) alleen drukken als de motor stil staat.
Beschadigd, onrond resp. trillend inzetgereedschap mag niet gebruikt worden.
Niet boven uw hoofd werken.
De stofbelasting verminderen:
WAARSCHUWING - Sommige stofdeeltjes
die worden geproduceerd bij het schuren, zagen, slijpen, boren en ander werk bevatten chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:
- lood van gelode verf,
- mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en
- arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de blootstelling aan deze chemicaliën te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die speciaal zijn ontwikkeld voor het filteren van microscopische deeltjes.
Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.
Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. gezondheids- en veiligheidsvoorschriften, verwijdering).
Verzamel de ontstane deeltjes op de plaats waar deze ontstaan, voorkom dat deze neerslaan in de omgeving.
Gebruik voor speciale werkzaamheden geschikt toebehoor. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.
Gebruik een geschikte stofafzuiging.
Verminder de stofbelasting door:
- de vrijkomende deeltjes en de af te voeren luchtstroom van de machine niet op de gebruiker zelf of in de buurt aanwezige personen of op neergeslagen stof te richten,
- een afzuiginstallatie en/of een luchtfilter te gebruiken,
- de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op.
- Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.
4.3 Speciale veiligheidsvoorschriften voor elektrische machines:
Trek de stekker uit het stopcontact voordat u het apparaat instelt, ombouwt, reinigt of er onderhoud aan pleegt.
Het gebruik van een stationaire afzuiginrichting wordt aanbevolen. Schakel altijd een aardlekschakelaar (RCD) met een max.
aanspreekstroom van 30 mA voor de machine.
Wanneer de machine door de Fl-veiligheidsschakelaar wordt uitgeschakeld, dient hij gecontroleerd en gereinigd te worden. Zie hoofdstuk 10. Reiniging.
4.4 Speciale veiligheidsvoorschriften voor accumachines:
Haal het accupack uit de machine voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden.
Accupacks tegen vocht beschermen!
Accupacks niet aan vuur blootstellen!
Geen defecte of vervormde accupacks gebruiken! Accupacks niet openen!
Contacten van de accupacks niet aanraken of kortsluiten!
Uit defecte Li-Ion-occupacks kan een licht zure, brandbare vloeistof lekken!
Wanneer accuvloeistof eruit lekt en met de huid in aanraking komt, onmiddellijk onder stromend water afspoelen. Wanneer er
accuvloeistof in uw ogen komt, was deze dan uit met schoon water en zoek onmiddellijk een arts op voor behandeling!
Bij een defecte machine dient u het accupack uit de machine te halen.
De stofbelasting verminderen:
WAARSCHUWING - Sommige stofdeeltjes die worden geproduceerd bij het schuren,
NEDERLANDSnl
zagen, slijpen, boren en ander werk bevatten chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade kunnen veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:
- lood van gelode verf,
- mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en
- arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de blootstelling aan deze chemicaliën te verminderen: Werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die speciaal zijn ontwikkeld voor het filteren van microscopische deeltjes.
Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziekten zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.
Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. gezondheids- en veiligheidsvoorschriften, verwijdering).
Verzamel de ontstane deeltjes op de plaats waar deze ontstaan, voorkom dat deze neerslaan in de omgeving.
Gebruik voor speciale werkzaamheden geschikt toebehoor. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.
Gebruik een geschikte stofafzuiging.
Verminder de stofbelasting door:
- de vrijkomende deeltjes en de af te voeren luchtstroom van de machine niet op de gebruiker zelf of in de buurt aanwezige personen of op neergeslagen stof te richten,
- een afzuiginstallatie en/of een luchtfilter te gebruiken,
- de werkplek goed te ventileren en door te stofzuigen schoon te houden. Vegen of blazen wervelt het stof op.
- Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.
Op de verzending van Li-ion accupacks is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Informeer bij het versturen van Li-ion accupacks naar de actueel geldende voorschriften. Informeer u ook bij uw transportbedrijf. Gecertificeerde verpakking is bij Metabo verkrijgbaar.
Verstuur accupacks alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u het accupack uit de machine. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).
5. Overzicht
Zie pagina 2.
1 Klemschroeven
2 Asvergrendelingsknop
3 Beugelhandgreep
4 Vleugelmoeren
5 Schakelschuif
6 Handgreep
7 Stelknop voor de toerentalinstelling
8 Stoffilter *
9 Elektronische signaalindicatie *
10 Knop voor ontgrendeling van het accupack *
11 Toets voor de indicatie van de capaciteit *
12 Capaciteits- en signaalindicatie *
13 Accupack *
14 Schaalring
15 Instelring
16 Schaal
17 Kartelschroef *
18 Parallelaanslag*
19 Steunvlak
20 Schroef voor het bevestigen van de frictiering van het kogellager
21 Kogellager-frictiering
22 Wisselplaat
23 Bevestigingsschroef
24 Wisselplaathouder
*afhankelijk van de uitvoering
6. Ingebruikname
6.1 Speciaal voor elektrische machines
Vergelijk voor de ingebruikname, of de op het typeplaatje aangegeven spanning met de netspanning overeenkomt.
Schakel altijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30 mA voor de machine.
6.2 Beugelhandgreep instellen
Alleen met gemonteerde beugelhandgreep (3) werken!
- Vleugelmoeren (4) links en rechts los draaien.
- Gewenste hoek van de beugelhandgreep (3) instellen.
- Vleugelmoeren (4) links en rechts stevig met de hand vastdraaien.
6.3 Speciaal voor accumachines
Stofffilter
Bij een sterk verontreinigde omgeving altijd het stoffilter (8) aanbrengen.
Met een aangebracht stoffilter (8) wordt de machine sneller warm. De elektronica beschermt de machine tegen oververhitting (zie hoofdstuk 11.).
Aanbrengen: Zie pagina 2, afbeelding A. Stofffilter (8) aanbrengen zoals weergegeven. Verwijderen: Het stofffilter (8) aan de bovenkant enigszins optillen en naar beneden afnemen.
Draaibaar accupack
Zie pagina 2, afbeelding B.
Het achterdeel van de machine kan in 3 stappen 270° worden gedraaid, zodat de vorm van de machine aangepast kan worden aan de arbeidsomstandigheden. Alleen in vastgeklikte stand gebruiken.
Accupack
Het accupack (13) voor gebruik opladen.
Laad het accupack bij vermogensverlies weer op.
U vindt de instructies voor het opladen van het accupack in de gebruiksaanwijzing van de Metabo-acculader.
Li-Ion-occupacks "Li-Power" hebben een capaciteits- en signaalindicatie (12):
- Druk op toets (11) waarna de laadtoestand wordt door de LED-verlichting aangegeven.
- Wanneer een LED-lampje knippert, is het accupack bijna leeg en moet weer worden opgeladen.
Accupack verwijderen, plaatsen
Verwijderen: De knop voor de accupack-ontgrendeling (10) indrukken en het accupack (13) er naar beneden uittrekken.
Plaatsen: Accupack (13) erop schuiven tot hij vast klikt.
6.4 Paralellelaanslag monteren
Zie afbeelding, pagina 2.
- Parallelaanslag (18) monteren zoals weergegeven.
- Kartelschroef (17) in een van de gaten met schroefdraad draaien.
- Parallelaanslag (18) door te draaien in de gewenste hoek instellen.
- Kartelschroef (17) stevig vastdraaien.
7. Instellen
Accupack uit de machine halen / stekker uit het stopcontact trekken voordat u het apparaat instelt, ombouwt, reinigt of er onderhoud aan pleegt.
Wisselplaten, wisselplaathouder, werkstuk en spaanders kunnen heet zijn na het werken. Draag veiligheidshandschoenen.
Klemgevaar! Draag veiligheidshandschoenen.
Af fabriek is de schaal (14), (16) correct ingesteld. Mocht hij dan toch ingesteld moeten worden, kunt u dit doen zoals beschreven in hoofdstuk 9.3.
7.2 Geleiderandhoogte instellen
De ingestelde geleiderandhoogte aan de schaalring (14) aflezen:
- De ingestelde geleiderandhoogte aan de schaalring (14) aflezen. Zie afbeelding: Ingestelde geleiderandhoogte = 0,7 mm. (De schaal (16) is bedoeld als een grove indicatie bij het instellen).
De geleiderandhoogte kan worden veranderd door de instelring te draaien:
- De instel ring (15) naar beneden schuiven en draaien.
De geleiderandhoogte kan in stappen van 0,1 mm (0.004") worden veranderd. ledere volle draaiing heeft een verandering van de geleiderandhoogte van 3,0 mm (1/8") tot gevolg.
Per freesproces maximaal 3,0 mm verwijderen. Grotere freeshoogtes dienen in meerdere stappen te worden bereikt. Hierbij de maximaal toegestane geleiderandhoogte niet overschrijden (zie hoofdstuk Technische gegevens).
- Test de frees.
8. Gebruik
8.1 In-/uitschakelen
De machine altijd met beide handen geleiden.
Eerst inschakelen, dan het inzetgereedschap naar het werkstuk bewegen.
Voorkom dat de machine onbedoeld wordt gestart: schakel de machine altijd uit wanneer de stekker uit het stopcontact wordt getrokken of wanneer er een stroomonderbreking optreedt resp. als het accupack uit de machine wordt gehaald.
Bij continue inschakeling draait de machine verder wanneer hij uit de hand wordt getrokken. Houd de machine daarom altijd met beide handen aan de hiervoor bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.
NEDERLANDSnl
Voorkom dat de machine stof en spaanders op wervelt of naar binnen zuigt. De machine na het uitschakelen pas wegleggen wanneer de motor tot stilstand is gekomen.
Machines met schakelschuif:
Inschakelen: Schakelschuif (5) naar voren schuiven. Voor een continue inschakeling vervolgens naar beneden klappen tot hij vast klikt.
Uitschakelen: Op het achterste uiteinde van de schakelschuif (5) drukken en loslaten.
8.2 Toerental instellen
Met de stelknop (7) kan het toerental vooraf worden ingesteld en traploos worden veranderd.
De standen 1-6 komen bij benadering overeen met het volgende toerental bij nullast:
1 ..... 4500 / min 4..... 9500 / min
2 ...... 6200 / min 5...... 10800 / min
3......8100/min 6......11500/min
De VC-elektronica maakt materiaalgericht werken en een vrijwel constant toerental mogelijk, ook onder belasting.
Toerentalaanbevelingen voor verschillende materialen:
Aluminium, koper, messing 4-6
Staal tot 400 N/mm2.... 4-6
Staal tot 600 N/mm2.... 3-5
Staal tot 900 N/mm2.... 2-4
Edelstaal 1-3
De optimale instelling is het beste vast te stellen door deze in de praktijk uit te proberen.
8.3 Tips voor het werk
Opmerking: voor het bewerken van dunne platen (>=0,7mm) de aanloopring (afhankelijk van de uitvoering, bestelnr.: 3.16.06.608.0) aanbrengen. Handleiding van de aanloopring in acht nemen.
-
Wisselplaten (22) controleren. Beschadigde of versleten wisselplaten vervangen.
-
Geleiderandhoogte instellen (zie hoofdstuk 7.2).
-
Houd de machine altijd met beide handen aan de hiervoor bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.
-
Eerst inschakelen, dan de machine met het steunvlak (19) op het werkstuk plaatsen en dan het inzetgereedschap langzaam in het werkstuk leiden.
-
Bij het frezen altijd in tegengestelde richting (zie afbeelding) werken. Anders bestaat het gevaar op een terugslag. Met matige, het te bewerken materiaal resp. het geselecteerde toerental aangepaste werktoevoer frezen. Door een te laag geselecteerd toerental en/of een te hoge werktoevoer kunnen sterke vibraties (aan de machine) optreden. Niet schuin wegdraaien, niet drukken, niet slingeren.
-
De machine zo sturen, dat de parallelle aanslag (18) tegen het werkstuk ligt. Als zonder de parallelle aanslag wordt gewerkt: De machine zo sturen, dat de kogellager-frictiering (21) tegen het werkstuk ligt.
- Het werk beëindigen: Inzetgereedschap wegbrengen van het werkstuk, de machine uitschakelen. Motor tot stilstand laten komen, machine weg leggen.
9. Onderhoud
9.1 Wisselplaten vervangen
Controleer regelmatig de wisselplaathouder (24). Beschadigde of versleten wisselplaathouders laten repareren/vervangen.
Controleer regelmatig alle wisselplaten (22). Beschadigde of versleten wisselplaten vervangen.
Accupack uit de machine halen / stekker uit het stopcontact trekken voordat u het apparaat instelt, ombouwt, reinigt of er onderhoud aan pleegt.
Wisselplaten, wisselplaathouder, werkstuk en spaanders kunnen heet zijn na het werken. Draag veiligheidshandschoenen.
Draai resp. vervang bot geworden wisselplaten of dergelijke waarvan de coating is versleten op tijd. Botte wisselplaten verhogen het gevaar dat de machine blijft steken en niet meer te bedienen is.
Altijd alle wisselplaten draaien of vervangen.
Alleen door Metabo toegestane wisselplaten gebruiken. Zie het hoofdstuk Accessoires.
-
Door de instelring (15) tot aan de aanslag te draaien, de wisselplaathouder (24) maximaal wijd eruit draaien - daardoor kunnen de wisselplaten goed worden bereikt.
-
De asvergrendelingsknop (2) indrukken en de wisselplaathouder (15) met de hand draaien tot de spindelvastzetknop hoorbaar inklikt. (2) Asvergrendelingsknop (2) ingedrukt houden.
-
Bevestigingsschroef (23) eruit draaien en de wisselplaat (22) verwijderen.
-
Wisselplaat draaien of, als alle messen bot zijn, een nieuwe wisselplaat plaatsen.
-
Wisselplaat (22) weer vastdraaien met bevestigingsschroef (23). Draaimoment: 5 Nm.
-
De instelring (15) in de tegengestelde richting draaien, zodat de wisselplaathouder (24) zich weer op het normale werkbereik bevindt. (Zodat de maximaal toegestane geleiderandhoogte niet wordt overschreden zie hoofdstuk Technische gegevens).
9.2 Kogellager-frictiering vervangen (alleen indien nodig):
Controleer regelmatig de kogellager-frictiering (21) of deze soepel loopt. Defecte kogellager-frictiering vervangen. (Bestelnr.: 316093300)
- Schroef (20) eraf draaien en kogellager-frictiering verwijderen.
- Nieuwe kogellager-frictiering (21) plaatsen en schroef (20) erop draaien, stevig vast draaien.
9.3 Schaal instellen (alleen indien nodig):
Af fabriek is de schaalring (14) correct ingesteld.
Als de wisselplaten voor radii worden gebruikt of indien de instelling is veranderd, moet de instelling van de schaal op de volgendem anier worden ingesteld:
- De instelring (15) optillen en zo draaien, dat de wisselplaat (22) geen materiaal afschuurt. (geleiderandhoogte = 0 mm)
- De beide klemschroeven (14) los maken.
- Schaalring (14) draaien totdat de geleiderandhoogte bij 0 mm staat.
- De beide klemschroeven (14) vast draaien.
- Test de frees.
10. Reiniging
Spaanders en deeltjes kunnen achterblijven op de freeskop. Dit kan ertoe leiden, dat de freeskop blokkeert. Reinig de freeskop en de omgeving regelmatig en ontdoe hem van spaanders en deeltjes.
Tijdens de bewerking kunnen stofdeeltjes in het binnenste van het elektrisch gereedschap terecht komen. Dit heeft invloed op de koeling van het elektrisch gereedschap. Geleidende afzettingen kunnen invloed hebben op de veiligheidsisolatie van het elektrisch gereedschap en elektrische gevaren veroorzaken.
Elektrisch gereedschap regelmatig, vaak en grondig door alle voorste en achterste luchtsleuven uitzuigen of met droge lucht uitblazen. Trek eerst de stekker van het elektrisch gereedschap uit het stopcontact en draag tijdens het schoonmaken veiligheidsbril en stofmasker.
11. Storingen verhelpen
11.1 Elektrische machines:
- Overbelastingsbeveiliging: het belast toerental neemt STERK af. De motortemperatuur is te hoog! De machine onbelast laten lopen tot hij is afgekoeld.
- Overbelastingsbeveiliging: het belast toerental neemt EEN BEETJE af. De machine wordt overbelast. Werk met minder belasting verder.
- Metabo S-automatic veiligheidsuitschakeling: De machine werd zelfstandig UITGESCHAKELD Bij een te hoge stroom-toenamesnelheid (zoals bijvoorbeeld bij een plotselinge blokkering of terugslag) wordt de machine uitgeschakeld. Machine bij de schakelschuif (5) uitschakelen. Vervolgens weer
inschakelen en normaal verder werken. Zorg ervoor dat zich verder geen blokkeringen voordoen. Zie hoofdstuk 4.1.
- Herstartbeveiliging: De machine loopt niet.
De herstartbeveiliging is geactiveerd. Wordt de netstekker in het stopcontact gestoken wanneer de machine ingeschakeld is, of is de stroomtoevoer na een onderbreking weer hersteld, dan loopt de machine niet aan. De machine uit- en weer inschakelen.
11.2 Accumachines:
- De elektronische signaalindicatie (9) licht op en het belastingstoerental neemt af. De temperatuur is te hoog! De machine met het nullasttoerental laten lopen tot de elektronische signaalindicatie uitgaat.
- De elektronische signaalindicatie (9) knippert en de machine loopt niet. De herstartbeveiliging is gactiveerd. Wordt het accupack in een ingeschakelde machine gestoken, dan start de machine niet. De machine uit- en weer inschakelen.
12. Toebehoren
Gebruik uitsluitend originele Metabo of CAS (Cordless Alliance System) accupacks en accessoires.
Gebruik alleen toebehoor dat voldoet aan de in deze gebruikershandleiding genoemde eisen en kenmerken.
Toebehoor stevig aanbrengen. Als de machine wordt gebruikt in een houder: De machine veilig bevestigen. Verlies van controle kan tot letsel leiden.
A Wisselplaten
HM-wisselplaat 45° 6.23560
HM-wisselplaat R 2 6.23561
HM-wisselplaat R 3 6.23562
C Accupacks met verschillende capaciteiten. Koop alleen accupacks met een spanning die overeenkomt met uw elektrische gereedschap. Bestelnr.: 625592000 5,2 Ah (Li-Power) Bestelnr.: 625368000 5,5 Ah (LiHD) Bestelnr.: 625369000 8,0 Ah (LiHD) etc.
Compleet toebehorenprogramma, zie www.metabo.com of de catalogus.
13. Reparatie
Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkende elektricien worden uitgevoerd!
Een defect netsnoer mag alleen worden vervangen door een speciaal, origineel netsnoer van Metabo. Dit is verkrijgbaar via de Metabo Service.
Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.
NEDERLANDSnl
Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden.
Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en de recycling van afgedankte machines, verpakkingen en toebehoren.
Verpakkingsmateriaal moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service
Uitsluitend voor EU-landen: Geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/
EU inzake gebruikte elektrische en elektronische apparaten en de vertaling hiervan in de nationale wetgeving dienen oud elektrisch gereedschap gescheiden te worden ingezameld en op milieu-vriendelijke wijze te worden afgevoerd.
Speciale aanwijzingen voor accumachines:
Accupacks mogen niet bij het huisvuil gegooid worden! Geef defecte of afgedankte accupacks terug aan de Metabo-handelaar!
Accupacks niet in het water gooien.
Ontlaad eerst het accupack in het elektrisch gereedschap alvorens het af te voeren. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).
Toelichting op de gegevens van pagina 3. Wijzigingen in het kader van technische verbeteringen voorbehouden.
U = spanning van het accupack n = onbelast toerental (hoogste toerental)
P_1 =nominaal vermogen
P_2 =afgegeven vermogen m =gewicht met de kleinste accupack/ gewicht zonder netsnoer
Meetgegevens volgens de norm EN 62841.
Toegestane omgevingstemperatuur tijdens het gebruik:
-20 °C tot 50 °C (beperkt vermogen bij temperaturen beneden 0 °C). Toegestane omgevingstemperatuur tijdens de opslag: 0 °C tot 30 °C
□ Machine van beveiligingsklasse II
\~ wisselstroom
=Gelijkstroom
De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).
Emissiewaarden
Deze waarden maken een beoordeling van de emissie van het elektrisch gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrisch gereedschap of het inzetgereedschap kan de
daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling pauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.
Totale trillingswaarde (vectorsom van drie richtingen) vastgesteld conform EN 62841:
a_h,SG = trillingsemissiewaarde K_h,SG = onzekerheid (trilling)
Typisch A-gekwalificeerd geluidsniveau:
L_pA =geluidsdrukniveau L_WA =geluidsvermogensniveau K_pA, K_WA= onzekerheid
Tijdens het werken kan het geluidsniveau de 80 dB(A) overschrijden.
Draag gehoorbescherming!
Onder invloed van extreme elektromagnetische storingen van buiten kunnen soms voorbijgaande schommelingen van het toerental optreden of kan de herstartbeveiliging worden geactiveerd. In dit geval de machine uit- en weer inschakelen.
- Originele gebruiksaanwijzing
- Conformiteitsverklaring
- Beoogd gebruik
- Algemene veiligheidsinstructies
- Speciale veiligheidsinstructies
- NEDERLANDSnl
- Veiligheidsinstructies met het oog op terugslag
- Overige veiligheidsinstructies:
- De stofbelasting verminderen:
- Speciale veiligheidsvoorschriften voor elektrische machines:
- Speciale veiligheidsvoorschriften voor accumachines:
- Overzicht
- Ingebruikname
- Speciaal voor elektrische machines
- Beugelhandgreep instellen
- Speciaal voor accumachines
- Stofffilter
- Draaibaar accupack
- Accupack
- Accupack verwijderen, plaatsen
- Paralellelaanslag monteren
- Instellen
- Geleiderandhoogte instellen
- Gebruik
- In-/uitschakelen
- Machines met schakelschuif:
- Toerental instellen
- Tips voor het werk
- Onderhoud
- Wisselplaten vervangen
- Kogellager-frictiering vervangen (alleen indien nodig):
- Schaal instellen (alleen indien nodig):
- Reiniging
- Storingen verhelpen
- Elektrische machines:
- Accumachines:
- Toebehoren
- Reparatie
- Reparaties aan elektrisch gereedschap mogen uitsluitend door een erkende elektricien worden uitgevoerd!
- Speciale aanwijzingen voor accumachines:
- Emissiewaarden
- Draag gehoorbescherming!
Merk : METABO
Model : KFM 18 LTX 3 RF
Categorie : Freesmachine
