BRUKSANVISNING KFM 18 LTX 3 RF METABO

1. Försäkran om överensstämmelse

Vi försäkrar och tar ansvar för: att kantfräsarna med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) - se sidan 3.

2. Använd maskinen enligt anvisningarna

Kantfräsarna ska användas yrkesmässigt till fräsning av kanter i stål, rostfritt stål, aluminium och aluminiumlegeringar.

Till bearbetning av aluminium, aluminiumlegeringar och rostfritt stål måste lämpligt smörjmedel (ordernr: 6.23443) användas.

Användaren ansvarar själv för skador som orsakas av felaktig användning.

Allmänna föreskrifter om förhindrande av olycksfall samt bifogade säkerhetsanvisningar måste följas.

3. Allmänna säkerhetsanvisningar

Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du personskador och skador på elverktyget!

WARNING! – Läs bruksanvisningen, så är risken mindre för skador.

WARNING – Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som ingår med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Spara alla varningar och instruktioner för framtida hänvisning. Se till så att dokumentationen följer med elverktyget.

4. Särskilda säkerhetsanvisningar

a) Håll elverktyget i de isolerade handtagen vid arbeten där insatsverktyget kan komma i kontakt med den egna nätkabeln. Kontakt med strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt.
b) Sätt fast och säkra arbetsstycket med hjälp av tvingar eller på något annat lämpligt sätt mot ett stabilt underlag. Om du bara håller arbetsstycket med handen eller mot kroppen blir det instabilt, vilket kan göra att man förlorar kontrollen.
c) Använd bara tillbehör som är avsedda för elverktyget och rekommenderas av tillverkaren. Att tillbehöret kan fästas på

elverktyget är ingen garanti för att verktyget fungerar säkert.

d) Använd aldrig trasiga verktyg. Kontrollera att vändskärplattan inte har kanturslag, är sliten eller kraftigt nött före varje användning. Tappar du maskin och verktyg, ska du kontrollera om något är skadat och sätt i så fall på ett helt verktyg.

e) Använd personlig skyddsutrustning. Beroende på tillämpningen, använd visir, ögonskydd eller skyddsglasögon. Om det behövs, använd dammask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot avverkat material. Skydda ögonen mot kringflygande skräp som uppstår vid användningsområdena. Dammask och andningsskydd ska klara att filtrera bort det damm som bildas vid användning. Om du blir exponerad för buller, kan du få hörselskador.

f) Se till att andra i närheten är på säkert avständ från arbetsområdet. Den som är inom arbetsområdet ska bära personlig skyddsutrustning. Delar av arbetsstycken eller trasiga verktyg kan slungas iväg och orsaka personskador utanför det aktuella arbetsområdet.

g) Håll elverktyget med ett fast grepp när du sätter igång det. När maskinen varvar upp till fullt varvtal kan motorns reaktionsmoment leda till att elverktyget vrider sig.

h) Använd om möjligt tvingar för att fixera arbetsstycket. Håll aldrig ett litet arbetsstycke i ena handen och elverktyget i den andra under användning. När du spänner fast arbetsstycket har du båda händer fria för bättre kontroll av elverktyget.

i) Lägg aldrig ifrån dig elverktyget förrän roterande delar stannat helt. Roterande delar kan komma i kontakt med underlaget, så att du tappar kontrollen över elverktyget.

j) Elverktyget får aldrig vara igång när du bär det. Kommer roterande delar i kontakt med klädesplagg kan de haka fast och borra in sig i kroppen.

k) Rengör ventilationsöppningarna på elverktyget regelbundet. Motorfläkten suger in damm i huset, för mycket avlagringar av metalldamm kan ge elstötar.

l) Använd inte elverktyg i närheten av brännbara material. Materialet kan antändas av gnistor eller varma spån.

m) Använd aldrig verktyg som kräver skärvätska. Vatten och andra flytande kylmedel kan ge elstötar.

4.1 Kast och motsvarande säkerhetsanvisningar

Kast är en plötslig reaktion på grund av att verktyget hakar fast eller nyper. Ihakningen eller nypet gör att den roterande delen får ett abrupt stopp. Det slungar elverktyget okontrollerat mot verktygets rotationsriktning vid blockeringen.

SVENSKAsv

Om t.ex. en vändskärplatta hakar fast eller nyper i arbetsstycket, kan kanten på vändskärplattan som sitter fast i arbetsstycket spräcka vändskärplattan eller ge ett kast. Vändskärplattans hållare rör sig då mot eller från användaren, allt beroende på hållarens rotationsriktning vid blockeringen. Det kan även leda till att vändskärplatten spräcks.

Ett kast beror helt och hållet på felaktig användning av elverktyget. Det kan förhindras med hjälp av försiktighetsåtgärderna nedan.

a) Håll fast elverktyget ordentligt och inta en kroppsställning som gör att du kan parera kastrekylen med armarna. Genom att vidta lämpliga försiktighetsåtgärder kan användaren ta kommando över kastrekylerna.
b) Var extra försiktig i närheten av hörn, skarpa kanter osv. Se till så att verktyget inte studsar mot arbetsstycket och nyper. Roterande verktyg har lätt att nypa om de studsar vid hörn och skarpa kanter. Det kan få dig att tappa kontrollen eller ge kast.
c) För alltid in verktyget åt samma håll, det håll som skärkanten lämnar materialet åt (samma riktning i vilken spånen kastas ut). Om man för in elverktyget i fel riktning orsakar man ett brott i verktygets skärkant på arbetsstycket, vilket gör att elverktyget dras i denna matningsriktning.
d) Se till att vändskärplattan inte nyper eller får för stor tryckkraft. Fashöjden får inte ställas in så att högsta tillåtna fashöjd överskrids.

Överbelastar du vändskärplattan ökar belastningen och risken för att plattan blir stukad eller nyper, vilket kan ge kast eller skivbrott.

e) Undvik att föra in handen i området framför och bakom en roterande vändskärplatta. När du för vändskärplattan ifrån dig i arbetsstycket kan ett kast slunga elverktyget och den roterande vändskärplattan rakt emot dig.

Trubbiga vändskärplattor eller plattor där beläggningen slitits ned måste roteras eller bytas ut i god tid. Om trubbiga vändskärplattor används ökar risken att maskinen hänger sig och går sönder.

4.2 Övriga säkerhetsanvisningar:

Håll i elverktyget endast vid de isolerade grepytorna då risk finns att fräsen kan skada nätsladden. Kontakt med en spänningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till elstöt.

Håll arbetsplatsen ren och se till att den är välbelyst. Oordning eller dålig belysning på arbetsplatsen kan leda till olyckor.

WARNING! – Använd alltid skyddsglasögon.

Använd hörselskydd.

Använd lämpligt andningsskydd.

Använd rätt skyddskläder.

Se upp så att ingen skadas på grund av främmande föremål som slungas iväg.

Personer och husdjur som uppehåller sig i närheten av maskinen måste hållas på säkert avständ.

Se till att hår, löst sittande kläder, fingrar och övriga kroppsdelar hålls undan. Du kan fastna och dras med. Om du har långt hår ha på dig härnät.

Varning för roterande verktyg

Använd alltid skyddsglasögon, skyddshandskar och skyddsskor vid arbete med maskiner.

Risk för personskador på grund av vassa kanter. Använd skyddshandskar.

Efter arbetet slut kan vändskärplattor, hållare till vändskärplattor, arbetstycken och spån vara varma. Använd skyddshandskar.

Under längre arbetsperioder skall hörselskydd användas. Längre påverkan av buller kan ge hörselskador.

Använd bara vassa, oskadade vändskärplattor.

Säkra arbetsstycket så att det ligger stadigt och inte glider, t.ex. med spänntving. Palla upp stora arbetsstycken ordentligt.

Se till att gnistor och varma spån som uppstår under arbetet inte utgör någon fara, t.ex. för användaren eller andra personer, eller att lättantändliga ämnen börjar brinna. Täck över riskutsatta områden med svårantändliga skydd. Lämpligt släckningsmedel ska finnas i områden som kan utsättas för brandrisk.

Håll därför alltid maskinen i handtagen med båda händerna, stå stadigt och koncentrera dig på arbetet.

Håll undan händerna från fräsningsområdet och från verktyget.

Ta aldrig i roterande delar på verktyget! Ta endast bort spån och liknande när maskinen står stilla.

Slå bara på spindellåsknapp (2) när motorn stannat.

Skadade, ej runda eller vibrerande verktyg får ej användas.

Arbeta inte på höjder.

Minska belastning genom damm:

WARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning,

borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande:

- Bly av blyhaltig färg.

- Mineraliskt damm i murstenar, cement och andra murmaterial.

- Arsenik och krom i kemiskt behandlat trä.

Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska

belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar.

Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp.

Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering).

Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön.

Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen.

Anslut lämpligt dammutsug.

Minska dammbelastningen genom att vidta följande åtgärder:

• rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm,
• använd en utsugsanordning och/eller en luftrenare,
• sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virblas upp.
• Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena.

4.3 Särskilda säkerhetsanvisningar för nätdrivna maskiner:

Dra alltid ur kontakten före inställning, omriggning, underhåll eller rengöring.

Vi rekommenderar att du använder stationärt utsug. Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA. Kontrollera och rengör maskinen om jordfelsbrytaren stänger av den. Se kapitlet 10. Rengöring.

4.4 Särskilda säkerhetsanvisningar för batteridrivna maskiner:

Ta ut batterierna ur maskinen innan inställningar, ombyggnad, underhåll eller rengöring utförs.

Skydda batterierna mot fukt!

Skydda batterierna mot brand!

Använd aldrig trasiga eller deformerade batterier! Öppna aldrig batterierna!

Vidrör eller kortslut aldrig batteripolerna!

Trasiga litiumjonbatterier kan läcka en något sur, brännbar vätska!

Om du får läckande batterivätska på huden, spola direkt med rikliga mängder vatten. Får du batterivätska i ögonen, skölj med rent och sök omedelbart läkarvård!

Ta ut batteriet ur maskinen om maskinen är defekt.

Transport av litiumjonbatterier:

Frakt av litiumjonbatterier klassas som farligt gods (UN 3480 och UN 3481). Fraktdokumenten för litiumjonbatterier ska uppfylla gällande föreskrifter. Kontakta eventuellt transportföretaget. Det finns certifierat förpackningsmaterial att få hos Metabo.

Skicka endast batterier om kåpan är oskadd och det inte sipprar ut någon vätska. Ta ut batteriet ur maskinen för att skicka det. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp).

5. Översikt

Se sidan 2.

1 Klämskruvar
2 Spindellåsknapp
3 Bygelhandtag
4 Vingmuttrar
5 Skjutreglage
6 Handtag
7 Varvtalsvred
8 D a m m f i l t e r *
9 Elektronikindikering *
10 Knapp för att lossa batteriet *
11 Laddindikeringsknapp *
12 Ladd- och signalindikering *
13 Batteri *
14 Skalring
15 Inställningsring
16 Skala
17 Räfflad skruv *
18 Parallellanhåll*
19 Anliggningsyta
20 Skruv till förankring av kullager-styrring
21 Kullager-styrring
22 Vändskärplatta
23 Fästskruv
24 Hållare till vändskärplatta
*beroende på utförande

6. Före användning

6.1 Särskilt för nätdrivna maskiner

Kontrollera först att spänningen och frekvensen på märkskylten stämmer överens med nätströmmen och nätfrekvensen du ska använda.

Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA.

6.2 Ställa in bygelhandtaget

Arbeta endast med det fastsatta bygelhandtaget (3)!

• Lossa på vingmuttrarna (4) på höger och vänster sida.
• Ställin önskad vinkel för bygelhandtaget (3
• Dra åt vingmuttrarna (4) på vänster och höger sida ordentligt för hand.

SVENSKAsv

6.3 Särskilt för batteridrivna maskiner

Dammfilter

Sätt alltid på dammfilter (8) i smutsiga miljöer.

Maskinen blir varm fortare när dammfiltret (8) är på. Elektroniken skyddar maskinen mot överhettning (se kapitlet 11.).

Fästa: Se sid. 2, bild A.

Montera dammfiltret (8) enligt bilden.

Borttagning: Lyft lite på ovankanten av dammfiltret (8) och ta av det nedåt.

Vridbart batteri

Se sid. 2, bild B.

Du kan vrida den bakre maskindelen 270° i 3 steg och på så vis anpassa formen på maskinen efter arbetsförhållandena. Jobba bara med maskinen i fastsnäppt läge.

Batteri

Ladda batteriet (13) före användning.

Ladda batteriet när effekten avtar.

Anvisningar för laddning av batteripaketet finns i bruksanvisningen till Metabo-laddaren.

Li-Power-litiumjonbatterier har ladd- och signalindikering (12):

- Tryck (11) på knappen, så ger LED-lamporna laddindikering.

- Om en LED-lampa blinkar, så är batteriet nästan urladdat och kräver laddning igen.

Ta av, sätta på batteriet

Ta av: Tryck på knappen som lossar batteriet (10) och dra av batteriet (13) nedåt.

Montering: Skjut på batteriet (13) tills det snäpper fast.

6.4 Sätta fast parallellanhåll

Se bild på sidan 2.

1. Sätt på parallellanhåll (18) enligt bild.

2. Skruva in den räfflade skruven (17) i ett av de gängade hålen.

3. Ställ in parallellanhåll (18) i önskad riktning genom att vrida på det.

4. Dra åt den räfflade skruven (17) ordentligt.

7. Inställning

Ta bort batterier ur maskinen/dra alltid ur kontakten före inställning, omriggning, underhåll eller rengöring.

Efter arbetet slut kan vändskärplattor, hållare till vändskärplattor, arbetstycken och spån vara varma. Använd skyddshandskar.

Klämrisk! Använd skyddshandskar.

7.1 Justera skalor (endast vid behov)

När maskinen är ny är skalorna (14), (16) rätt inställda. Om du ändå behöver justeras, se kapitel 9.3.

7.2 Ställa in fashöjd

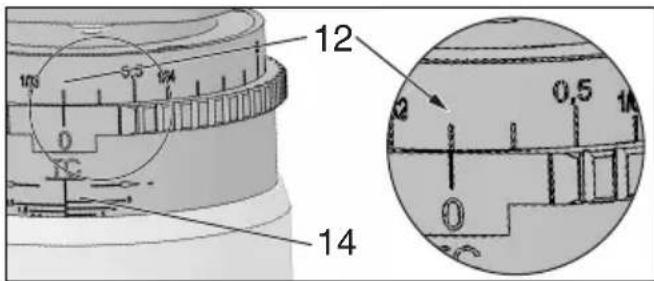

Läs av inställd fashöjd på skalringen (14):

1. Läs av inställd fashöjd på skalringen (14). Se bild: Inställd fashöjd = 0,7 mm. (Med hjälp av skalan (16) får man en grov orientering vid inställningen).

12 14 0.5 1M

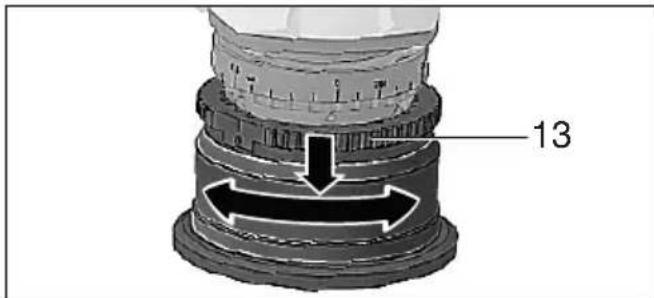

Ändra fashöjden genom att vrida på inställningsringen:

1. Skjut inställningsringen (15) nedåt och vrid.

13

Fashöjden kan justeras i steg om 0,1 mm (0.004"). Med varje drivning ändras fashöjden med 3,0 mm (1/8").

Ta bort maximalt 3,0 mm per fräsning. Framställ större fashöjder under flera fräsningar. Överskrid inte maximalt tillåten fashöjd (se kapitlet Tekniska data).

1. Provfräs.

8. Användning

8.1 Start och stopp

Hantera alltid maskinen med två händer!

Slå på maskinen först, lägg sedan an verktyget mot arbetsstycket.

Säkerställ att maskinen inte startar av misstag: stäng alltid av maskinen när kontakten dras ut ur uttaget eller vid strömavbrott eller när batterierna tas ut ur maskinen.

Vid kontinuerlig användning fortsätter maskinen att gå om du tappar den. Håll alltid maskinen med båda händerna i handtagen, stå stadigt och koncentrera dig på arbetet.

Undvik att maskinen virvlar upp eller suger in damm eller spån. När du slår av maskinen, lägg inte ifrån dig den förrän motorn stannat.

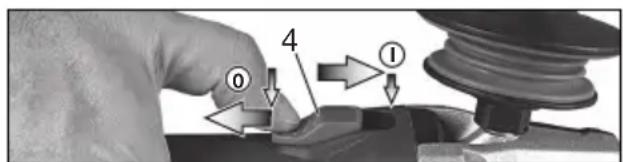

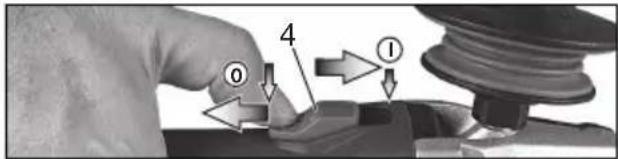

Maskiner med skjutreglage:

Start: Skjut skjutreglaget (5) framåt. Tippa ned den tills den snäpper fast vid kontinuerlig användning.

Stopp: tryck på bakkanten av skjutreglaget (5) så att det lossar.

8.2 Ställa in varvtalet

Varvtalet kan förinställas och ändras steglöst med vredet (7).

Lägena 1-6 motsvarar ungefär följande tomgångsvarvtal:

1......4 500/min 4 ......9 500/min
2......6 200/min 5 ......10 800/min
3......8 100/min 6 ......11 500/min

VC-elektroniken möjliggör en anpassning av arbetet till materialet samt ett närmast konstant varvtal även vid belastning.

Varvtalsrekommodationer för olika material:

Aluminium, koppar, mässing....4–6

Stål upp till 400 N/mm2....4-6

Stål upp till 600 N/mm2....3-5

Stål upp till 900 N/mm2....2-4

Rostfritt stål....1–3

Du får lättast fram optimal inställning genom att prova dig fram

Obs: Använd mellanläggsringen (utrustningsberoende, best.nr: 3.16.06.608.0) för bearbetning av tunna plåtar (>=0,7 mm). Beakta bruksanvisningen för mellanläggsringen.

1. Kontrollera (22) vändskärplattor. Byt ut skadade eller slitna vändskärplattor.
2. Ställ in fashöjd (se kapitel 7.2).
3. Håll därför alltid maskinen i handtagen med båda händerna, stå stadigt och koncentrera dig på arbetet.
4. Börja med att slå på maskinen, lägg sedan maskinen med anliggningsytan (19) mot arbetsstycket. Först därefter får man långsamt föra verktyget mot arbetsstycket.
5. Vid fräsning ska man alltid arbeta mot rotationsriktningen (se bild). Annars löper man risk för slag. Fräs med måttlig arbetsmatning och anpassa till materialet som bearbetas samt det valda varvtalet. Vid för lågt varvtal och/eller för hög arbetsmatning kan det uppstå kraftiga vibrationer (på maskinen). Kanta inte, tryck inte, sväng inte.
6. Styr maskinen så att parallellstoppet (18) ligger an mot arbetsstycket. Om arbete utan parallellstopp utförs: Styr maskinen så att kullager-styrringen (21) ligger an mot arbetsstycket.

1. Sluta jobba: För undan verktyget från arbetsstycket, stäng av maskinen. Se till att motorn stannar, ställ undan maskinen.

9. Underhåll

9.1 Byta vändskärplatta

kontrollera hållaren till vändskärplattan (24) med jämna mellanrum. Skadade eller slitna hållare till vändskärplattor måste lagas/bytas ut.

Kontrollera samtliga vändskärplattor (22) med jämna mellanrum. Byt ut skadade eller slitna vändskärplattor.

Ta bort batterier ur maskinen/dra alltid ur kontakten före inställning, omriggning, underhåll eller rengöring.
Efter arbetet slut kan vändskärplattor, hållare till vändskärplattor, arbetstycken och spån vara varma. Använd skyddshandskar.
Trubbiga vändskärplattor eller plattor där beläggningen slitits ned måste roteras eller bytas ut i god tid. Om trubbiga vändskärplattor används ökar risken att maskinen hänger sig och går sönder.
Samtliga vändskärplattor måste alltid roteras eller bytas ut.
Använd endast vändskärplattor som godkänts av Metabo. Läs mer i kapitlet Tillbehör.

1. Vrid på inställningsringen (15) fram till anslaget, sväng ut hållaren till vändskärplattan (24) så mycket det går, så att du kommer åt vändskärplattorna.
2. Tryck på spindellåsknappen (2) och vrid för hand på hållaren till vändskärplattan (15) tills du känner att spindellåsknappen (2) hakar fast. Håll spindellåsknappen (2) intryckt.
3. Skruva ut fästskruv (23) och ta bort vändskärplatta (22).
4. Vrid på vändskärplatta eller, om alla skäranordningar är slöa, sätt in en ny vändskärplatta.
5. Skruva tillbaka vändskärplatta (22) med fästskruv (23). Vridmoment: 5 Nm.
6. Vrid inställningsringen (15) i motsatt riktning, så att hållaren till vändskärplattan (24) förs tillbaka till sitt vanliga arbetsområde. (Så att maximalt tillåten fashöjd inte överskrids, se kapitlet Tekniska data).

9.2 Byta kullager-styrring (endast vid behov):

Kontrollera med jämna mellanrum att kullagerstyrringen (21) löper lätt. Byt ut defekt kullagerstyrring. (Bestnr: 316093300)

1. Skruva av skruv (20) och ta bort kullagerstyrring.
2. Sätt på en ny kullager-styrring (21) och skruva på skruv (20), dra åt ordentligt.

SVENSKAsv

9.3 Justera skala (endast vid behov):

När skalringen (14) levereras från fabriken har den de rätta inställningarna.

När vändskärplattor används till radier eller om inställningarna har ändrats, måste skalinställningarna justeras enligt nedan:

1. Lyft upp inställningsringen (15) och vrid på den så att vändskärplattan inte (22) nöter av material. (Fashöjd = 0 mm)
2. Lossa på de båda klämskruvarna (14).
3. Vrid på skalringen (14) tills 0 mm visas för fashöiden.
4. Dra åt de båda klämskruvarna (14).
5. Provfräs.

10. Rengöring

Span och partiklar kan lagras i fräshuvudet. Det kan leda till att fräshuvudet täpps igen. Rengör fräshuvudet och området runt omkring samt ta bort spån och partiklar med jämna mellanrum.

Under bearbetning kan partiklar avlagras på insidan av elverktyget. Detta påverkar kylningen av verktyget negativt. Ledande avlagringar kan påverka elverktygets skyddsisolering och orsaka elektriska faror.

Sug upp eller blås ut damm med torr luft från ventilationsöppningarna på fram- och baksidan av verktyget grundligt och med jämna mellanrum. Koppla först elverktyget från strömmen och bär skyddsglasögon och andningsmask.

11. Åtgärder vid fel

11.1 Nätdrivna maskiner:

• Överlastskydd: Arbetsvarvtalet sjunker KRAFTIGT. För hög motortemperatur! Kör maskinen på tomgång tills den har svalnat.
• Overlastskydd: Arbetsvarvtalet sjunker NÅGOT. Maskinen är överbelastad. Fortsätt arbeta, men med reducerad belastning.
• Metabo S-automatic säkerhetsavstångning: Maskinen SLOG AV av sig själv. Maskinen slår av vid strömspikar (t.ex. om skivan nyper eller du får ett kast). Stäng av maskinen med skjutreglaget (5). Slå på igen och fortsätt att jobba som vanligt. Försök att undvika att maskinen nyper. Se kapitlet 4.1.
• Återstartspärr: Maskinen kör inte. Återstartspärren har löst ut. Om stickkontakten ansluts när maskinen är tillkopplad eller om strömförsörjningen återställs efter ett avbrott startar inte maskinen. Slå av och på maskinen igen.

11.2 Batteridrivna maskiner:

• Elektronikindikeringen (9) tänds och arbetsvarvtalet sjunker. Temperaturen är för hög! Låt maskinen gå på tomgång tills indikeringen för elsignal slocknar.
• Elektronikindikeringen (9) blinkar och maskinen går inte. Återstartspärren har löst ut. Sätter du i batteriet när maskinen är på, så går inte maskinen igång. Slå av och på maskinen igen.

12. Tillbehör

Använd endast Metabo- eller CAS-batteripaket (Cordless Alliance System) och tillbehör i original.

Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen.

Montera tillbehör på ett säkert sätt. O maskinen körs i en hållare: Se till att maskinen sitter fast ordentligt. Du kan skada dig om du tappar kontrollen över maskinen.

A Vändskärplattor HM-vändskärplatta 45°....6.23560 HM-vändskärplatta R 2....6.23561 HM-vändskärplatta R 3....6.23562

B Laddningsaggregat: bl.a. ASC Ultra, ASC 15, ASC 30.

C Batterier med olika kapacitet. Köp bara batterier som har samma spänning som ditt eget elverktyg. Best.nr: 625592000 5,2 Ah (Li-Power) Best.nr: 625368000 5,5 Ah (LiHD) Best.nr: 625369000 8,0 Ah (LiHD) osv.

Ett komplett tillbehörssortiment hittar du på www.metabo.com eller i katalogen.

13. Reparationer

Reparation av elverktyg får endast utföras av behörig elektriker!

En defekt nätanslutningskabel får endast ersättas med en av Metabos särskilda originalnätanslutningskablar, som kan beställas från Metabo-service.

Metabo-elverktyg som behöver repareras ska skickas till din Metabo-återförsäljare. För adresser, se www.metabo.com.

Du kan hämta reservdelslistor på www.metabo.com.

14. Miljöskydd

Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör.

Förpackningsmaterial måste bortskaffas i enlighet med kommunala riktlinjer baserat på produktmärkningen. Mer information finns på www.metabo.com under service.

Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt EU-direktiv 2012/19/EU om uttjänta el- och onikprodukter samt enligt harmoniserad natio- g ska uttjänta elverktyg källsorteras för miljö- återvinning.

Särskilda anvisningar för batteridrivna maskiner:

Du får inte slänga batterier i hushållssoporna! Lämna tillbaka trasiga eller uttjänta batterier till Metabo-återförsäljaren!

Släng aldrig batterier i vatten.

Ladda ur batteriet i elverktyget före återvinning. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp).

15. Tekniska data

Förklaringar till uppgifterna finns på sida 3.

Förbehåll för tekniska ändringar.

U = Batterispänning

n = tomgångsvarvtal (maxvarvtal)

P_1 =nominell effektförbrukning

P_2 =avgiven effekt

m = vikt med minsta batteriet/vikt utan nätkabel

Mätvärdena är uppmätta enligt EN 62841.

Tillåten omgivningstemperatur under drift: -20 °C till 50 °C (begränsad prestanda i temperaturer under 0 °C). Tillåten omgivningstemperatur vid lagring: 0 °C till 30 °C

□ Maskinen har skyddsklass II

\~ Växelström

= Likström

I den tekniska datan ovan tas även hänsyn till toleranserna (motsvarande respektive gällande standard).

Utsläppsvärden

Dessa värden medger en bedömning av elverktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, elverktygets skick och hur verktygen används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder.

Totalt vibrationsvärde (vektorsumma i tre riktningar) räknas fram enligt EN 62841:

a_h,SG =vibrationsemissionsvärde

K_h,SG =onoggrannhet (vibrationer)

Typisk A-värderad bullernivå:

L_pA =ljudtrycksnivå

L_WA =ljudeffektnivå

K_pA, K_WA= onoggrannhet

Vid arbete kan ljudnivån överskrida 80 dB(A).

Använd hörselskydd!

Elektromagnetiska störningar:

Yttre elektromagnetiska störningar kan i vissa extremfall ge övergående varvtalssvängningar eller påverka återstartspärren. Slå i så fall av och på maskinen igen.

Spindellåseknapp (2) må kun betjenes när motoren står i ro.

Ta batteriet ut av maskinen hvis den går i stykker.

Transport av Lithium-Ion-batterier:

11. Utbedring av feil

Aktivér kun spindlens låseknop (2) när motoren står stille.

Genoplad batteripakken, när kapaciteten aftager.

Maskiner med skydekontakt:

1 r ö g z í t öcsavar
