MANUAL DE UTILIZADOR KFM 18 LTX 3 RF METABO

pt Manual de instruções original 51

sv Originalbruksanvisning 59

Máquinas con interruptor deslizante:

Manual de instruções original

1. Declaração de conformidade

Declaramos, sob nossa responsabilidade: Estas fresadoras de arestas, identificadas por tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Diretivas *2) e Normas *3). Documentações técnicas no *4) - ver página 3.

2. Utilização correta

A fresadora de arestas foi concebida para fresar arestas em aço, aço inoxidável, alumínio e ligas de alumínio a nível profissional.

Para trabalhar em alumínio, ligas de alumínio e aço inoxidável deverá utilizar um lubrificante apropriado (n.º de pedido: 6.23443).

O utilizador é inteiramente responsável por danos que advenham de uma utilização indevida.

Respeitar as normas gerais de prevenção de acidentes aplicáveis e as indicações de segurança juntamente fornecidas.

3. Indicações gerais de segurança

Para sua própria protecção e para proteger a sua ferramenta eléctrica, cumpra muito em especial todas as referências marcadas com este símbolo!

AVISO – Ler as Instruções de Serviço para reduzir um risco de ferimentos e lesões.

ATENÇÃO – Devem ser lidas todas as indicações de segurança, instruções, rações e especificações desta ferramentaica. O desrespeito das instruções sentadas abaixo pode causar choque elétrico, ndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência. Quando entregar esta ferramenta eléctrica a outros, faça-o sempre acompanhado destes documentos.

4. Indicações especiais de segurança

a) Segure a ferramenta elétrica nas superfícies isoladas do punho, sempre que executar trabalhos nos quais a ferramenta acoplável possa atingir o próprio cabo de rede. O contacto com um cabo sob tensão pode também colocar peças metálicas do aparelho sob tensão e provocar um choque elétrico.
b) Fixe e proteja a peça de trabalho com a ajuda de grampos ou de outra forma sobre uma base estável. Se segurar a peça de trabalho apenas com a mão ou contra o seu próprio corpo, a peça

torna-se instável, podendo causar a perda de controlo.

c) Nunca utilize acessórios não previstos e não recomendados pelo fabricante em particular para esta ferramenta elétrica. O simples facto de conseguir fixar o acessório na sua ferramenta elétrica, não garante uma utilização segura.
d) Não utilize ferramentas acopláveis danificadas. Antes de qualquer utilização deverá controlar as pastilhas quanto a fragmentações, fissuras, deterioração ou desgaste excessivo. Caso a ferramenta elétrica ou a ferramenta acoplável caiam, verifique se estão danificadas ou utilize uma ferramenta acoplável que não esteja danificada.
e) Use equipamento de proteção pessoal. Consoante a utilização use máscara integral de proteção, proteção para os olhos ou óculos de proteção. Sempre que necessário, use máscara anti poeiras, proteção auditiva, luvas de proteção ou aventais especiais para manter afastadas pequenas partículas de material. Proteger os olhos de objetos estranhos que são projetados durante as diversas aplicações. As máscaras anti poeiras ou de proteção respiratória devem filtrar o pó que se forma durante a utilização. Se permanecer exposto a ruídos fortes durante muito tempo, pode perder capacidade auditiva.
f) Certifique-se de que as outras pessoas se mantém a uma distância segura da sua área de trabalho. Todos as pessoas que acedam à área de trabalho devem usar equipamento de proteção pessoal. Existe a possibilidade de fragmentos da peça de trabalho ou ferramentas acopláveis quebradas serem projetados e causar ferimentos mesmo fora da própria área de trabalho.
g) Ao ligar a ferramenta elétrica, segure-a sempre com firmeza. Ao acelerar para as rotações máximas, o momento de reação do motor poderá fazer com que a ferramenta elétrica se vire. h) Se necessário, utilize braçadeiras para fixar a peça de trabalho. Nunca segure uma peça de trabalho pequena numa mão, enquanto na outra utiliza a ferramenta elétrica. Se fixar devidamente as peças de trabalho pequenas, terá ambas as mãos livres para conseguir controlar melhor a ferramenta elétrica.
i) Nunca pouse a ferramenta elétrica, antes da ferramenta acoplável ter parado por completo. A ferramenta acoplável em rotação, pode entrar em contacto com a superfície de alojamento, provocando a perda de controlo sobre a ferramenta elétrica.
j) Nunca deixe a ferramenta elétrica ligada enquanto a está a transportar. Em caso de contacto acidental com a ferramenta acoplável em rotação, existe a possibilidade da sua roupa ficar presa e a ferramenta acoplável furar o seu corpo.
k) Limpe regularmente as aberturas de ventilação da sua ferramenta elétrica. A

PORTUGUÊSpt

ventoinha do motor puxa o pó para dentro da caixa e a acumulação de pó de metal excessiva pode provocar riscos a nível elétrico.

I) Não utilize a ferramenta elétrica nas proximidades de materiais inflamáveis. As faíscas e as aparas quentes podem incendiar estes materiais.
m) Não utilize ferramentas acopláveis que necessitem de agentes de refrigeração líquidos. A utilização de água ou outros agentes de refrigeração líquidos pode causar choques elétricos.

4.1 Contragolpes e respetivas indicações de segurança

O contragolpe é uma reação repentina que ocorre quando a ferramenta acoplável em rotação fica presa ou bloqueada. O encravamento ou o bloqueio provocam a paragem repentina da ferramenta acoplável em rotação. Através disso, a ferramenta elétrica descontrolada é acelerada na zona de bloqueio, no sentido de rotação contrário da ferramenta acoplável.

Se uma pastilha prender ou bloquear na peça de trabalho, a aresta da pastilha que entra na peça de trabalho, pode ficar presa e, consequentemente, quebrar a pastilha ou provocar um contragolpe. Em seguida, o suporte das pastilhas aproxima-se ou afasta-se do operador, consoante o sentido de rotação do suporte das pastilhas no local de bloqueio. Desta forma as pastilhas também podem quebrar.

O contragolpe é a consequência de uma utilização errada ou inapropriada da ferramenta elétrica. Poderá evitar o contragolpe através de medidas de precaução adequadas, conforme descrito em seguida.

a) Segure bem a ferramenta elétrica e posicione o seu corpo e braços numa posição, na qual poderá amortecer as forças de contragolpe. O operador poderá controlar as forças de contragolpe através da aplicação de medidas de precaução adequadas.
b) Trabalhe com especial atenção em zonas com cantos, arestas vivas, etc. Evite que as ferramentas acopláveis rebatam da peça de trabalho e encravem. A ferramenta acoplável em rotação tende a encravar em cantos, arestas vivas ou quando rebate. Isto provoca a perda de controlo ou contragolpes.
c) Guie a ferramenta acoplável sempre na mesma direção, na qual a lâmina de corte sai do material (o que corresponde à mesma direção em que são expelidas as aparas). Caso a ferramenta elétrica seja guiada no sentido errado, fará com que a lâmina de corte da ferramenta acoplável salte para fora da peça de trabalho, puxando a ferramenta elétrica nesta direção de avanço.
d) Evite o bloqueio da pastilha ou exercer demasiada pressão. Não ajuste uma altura da chanfradura superior à altura máxima permitida. A sobrecarga das pastilhas aumenta o seu desgaste e a tendência para enviesar ou

bloquear, e com isso a possibilidade de um contragolpe ou quebra da pastilha.

e) Evite que a sua mão toque na zona antes e depois da pastilha em rotação. Quando afasta a pastilha inserida na peça de trabalho de si, em caso de um contragolpe, a ferramenta elétrica com a pastilha em rotação pode ser projetada diretamente para si.

Rodar ou substituir atempadamente as pastilhas rombas ou com o revestimento desgastado. As pastilhas rombas aumentam o perigo da máquina encravar e partir.

4.2 Indicações de segurança adicionais:

Segurar a ferramenta eléctrica pelas superfícies isoladas do punho, pois a fresadora pode atingir o próprio cabo de rede.

O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico.

Mantenha a sua área de trabalho limpa e bem iluminada. A desarrumação ou as áreas de trabalho com pouca iluminação podem provocar acidentes.

AVISO – Use sempre óculos de proteção.

Use proteção auditiva.

Use uma máscara de proteção contra poeiras adequada.

Use vestuário de proteção apropriado.

Certifique-se de que ninguém é ferido através da projeção de objetos estranhos.

Mantenha as pessoas e os animais de estimação que se encontrem nas proximidades a uma distância segura em o ao aparelho.

Manter cabelos, roupa larga, dedos e outras partes do corpo afastados. Estes podem ser agarrados e puxados. Em caso de cabelos idos, use uma rede para cabelo.

Aviso para ferramenta em rotação

Use sempre óculos de proteção, luvas de trabalho e calçado firme ao trabalhar com a sua máquina.

Perigo de ferimentos devido a arestas vivas. Use luvas de proteção.

As pastilhas, o suporte das pastilhas, a peça de trabalho e as aparas podem ficar quentes após o trabalho. Use luvas de proteção.

Use proteção auditiva sempre que trabalhar durante longos períodos de tempo. Uma exposição prolongada a elevados níveis de ruído pode provocar problemas de audição.

Utilizar apenas pastilhas afiadas e que não apresentem danos.

A peça de trabalho deve ficar bem apoiada e ser protegida contra deslizes, por ex. através de dispositivos de fixação. As peças de trabalho grandes devem ser devidamente apoiadas.

Certifique-se de que as faíscas e as aparas quentes, geradas durante a utilização, não representam qualquer perigo, ou seja, que por ex. não atingem o operador ou outras pessoas ou que não incendeiam substâncias inflamáveis. As áreas expostas ao perigo de incêndio devem ser protegidas com coberturas ignífugas. Tenha sempre um extintor pronto a ser utilizado nas áreas expostas ao perigo de incêndio.

Segure a máquina sempre com ambas as mãos nos punhos previstos, posicione-se de forma segura e concentre-se no trabalho.

Mantenha as suas mãos afastadas da área a fresar e da ferramenta acoplável.

Não pegar na ferramenta acoplável em rotação! Remover as aparas e semelhantes apenas quando a máquina estiver parada.

Acionar o botão de bloqueio do veio (2) apenas com o motor parado.

Não utilizar ferramentas acopláveis danificadas, empenadas ou que vibrem.

Não trabalhar acima da cabeça.

Reduzir os níveis de pó:

ATENÇÃO - Alguns pós causados por

lixamento com papel de lixa, serragem,

retificação, perfuração e outros trabalhos contêm produtos químicos conhecidos por causar cancro, anomalias congénitas ou outros problemas reprodutivos. Alguns exemplos destes produtos químicos são:

• chumbo de tintas com chumbo,
• pó mineral de tijolo, cimento e outros materiais de construção civil e
• arsénio é crómio de madeiras com tratamento químico.

O risco para si depende da frequência da realização deste tipo de trabalhos. Para reduzir a sua exposição a estes produtos químicos: trabalhe em áreas bem ventiladas e com equipamento de proteção individual homologado como, por exemplo, máscaras contra pó concebidas para filtrar partículas microscópicas.

O mesmo se aplica a pó de outros materiais como, por exemplo, alguns tipos de madeira (como pó de carvalho ou faia), metais e amianto. Outras doenças conhecidas são, p. ex., reações alérgicas, doenças respiratórias. Não deixe que o pó entre em contacto com o seu corpo.

Respeite as diretivas e disposições nacionais válidas para o seu material, pessoal, caso de utilização e local de utilização (p. ex., disposições relativas a segurança no trabalho, eliminação).

Apanhe as partículas geradas no local de origem das mesmas e evite deposições nas imediações.

Utilize acessórios apropriados para trabalhos especiais. Através disso é reduzida a expulsão descontrolada de partículas no ambiente.

Utilize um aspirador de pó adequado.

Reduza os níveis de pó:

• direcionando as partículas expelidas e o fluxo de ar de exaustão da máquina para longe de si, das pessoas que se encontram nas proximidades ou do pó acumulado,
• montando um dispositivo de aspiração e/ou um purificador de ar,
• arejando bem o local de trabalho e aspirando-o para o manter limpo. Varrer ou soprar por jato de ar forma remoinhos de pó.
• Aspire ou lave o vestuário de proteção. Não limpar soprando, batendo ou escovando.

4.3 Indicações de segurança especiais para ferramentas ligadas à rede elétrica:

Puxar a ficha da tomada antes de proceder a qualquer ajuste, reequipamento, manutenção ou limpeza.

Recomenda-se a utilização de um dispositivo de aspiração estacionário. Ligar sempre previamente um disjuntor de proteção FI (RCD) com uma corrente de disparo máx. de 30 mA. Caso a máquina seja desligada através do disjuntor de proteção FI, deverá examinar e limpar a máquina. Ver capítulo 10. Limpeza.

4.4 Indicações de segurança especiais para ferramentas sem fio:

Remover a bateria da máquina antes de realizar qualquer ajuste, reequipamento, manutenção ou limpeza.

Proteger as baterias de humidade!

Não expor as baterias a fogo!

Não utilizar baterias danificadas ou deformadas! Não abrir as baterias!

Não tocar nem curto-circuitar os contactos das baterias!

As baterias de lítio danificadas podem verter um líquido ligeiramente ácido e inflamável!

Caso as baterias vertam líquido e o mesmo entre em contacto com a pele, deverá lavar imediatamente com água abundante. Se o

líquido das baterias entrar em contacto com os seus olhos, lave-os com água limpa e consulte imediatamente um médico!

Retirar a bateria da máquina, caso a máquina esteja avariada.

Transporte das baterias de lítio:

a expedição de baterias de lítio deve ocorrer em conformidade com as leis de transporte de mercadorias perigosas (UN 3480 e UN 3481). Informe-se sobre as normas atualmente em vigor ao expedir baterias de lítio. Se necessário, informe-se junto da sua empresa transportadora. Poderá obter uma embalagem certificada junto da Metabo.

A bateria apenas poderá ser expedida caso a caixa não apresente danos e não esteja a verter líquido. Para expedir, retire a bateria da máquina. Proteger

PORTUGUÊSpt

os contactos contra curto-circuito (por ex. isolar com fita adesiva).

5. Vista geral

Ver página 2.

1 Parafusos de aperto

2 Botão de bloqueio do veio

3 Punho em forma de arco

4 Porcas deorelhas

5 Interruptor corrediço

6 Punho

7 Roda de ajuste para regulação das rotações

8 Filtro de pó *

10 Tecla para desbloqueio da bateria *

11 Tecla de indicação de capacidade *

12 Indicador de capacidade e de sinalização *

13 Bateria *

14 Anel com escala

15 Anel de ajuste

16 Escala

17 Parafuso de cabeça estriada *

18 Batente paralelo*

19 Superfície de apoio

20 Parafuso para fixação do anel de desgaste do rolamento de esferas

21 Anel de desgaste do rolamento de esferas

22 Pastilha

23 Parafuso de fixação

24 Suporte da pastilha

*consoante o equipamento

6. Colocação em funcionamento

6.1 Especialmente para ferramentas ligadas à rede elétrica

Antes de colocar em funcionamento, confirme se os dados da sua rede elétrica coincidem a tensão de rede e a frequência de rede adas na placa de caraterísticas.

Ligar sempre previamente um disjuntor de proteção FI (RCD) com uma corrente de aro máx. de 30 mA.

6.2 Ajustar o punho em forma de arco

Trabalhar apenas com o punho em forma de arco (3) montado!

• Soltar as porcas de orelhas (4) à esquerda e à direita.
• Ajustar o ângulo pretendido do punho em forma de arco (3).
• Apertar firmemente e manualmente as porcas de orelhas (4) à esquerda e à direita.

6.3 Especialmente para ferramentas sem fio

Filtro de pó

Se trabalhar em ambientes muito sujos deverá montar sempre o filtro de pó (8).

A máquina aquece mais rápido com o filtro de pó (8) montado. O sistema eletrónico protege a máquina de sobreaquecimento (ver capítulo 11.).

Montar: ver página 2, figura A.

Montar o filtro de pó (8) conforme representado.

Remover: levantar ligeiramente o filtro de pó (8) pelo canto superior, e retirá-lo por baixo.

Bateria rotativa

Ver página 2, figura B.

A parte posterior da máquina pode ser rodada em 3 níveis a 270° para adaptar a forma da ferramenta às condições de trabalho. Trabalhar apenas na posição engatada.

Bateria

Antes de utilizar, carregar a bateria (13).

Recarregar a bateria em caso de perda de rendimento.

Poderá encontrar instruções sobre o carregamento da bateria no manual de instruções do carregador Metabo.

As baterias de lítio "Li-Power" possuem um indicador de capacidade e de sinalização (12):

• Prima a tecla (11) e o estado de carga será indicado através das lâmpadas LED.
• Assim que uma lâmpada LED piscar, significa que a bateria está quase descarregada e terá que ser recarregada.

Retirar, inserir a bateria

Retirar: pressionar o botão para desbloqueio da bateria (10) e retirar a bateria puxando (13) para baixo.

Colocar: inserir a bateria (13) até engatar.

6.4 Montar o batente paralelo

1. Colocar o batente paralelo (18) conforme representado.
2. Aparafusar o parafuso de cabeça estriada (17) num dos furos roscados.
3. Ajustar o batente paralelo (18) rodando para o ângulo pretendido.
4. Apertar o parafuso de cabeça estriada (17) com força.

7. Ajustar

Remover a bateria da máquina / a ficha da tomada antes de realizar qualquer ajuste, uipamento, manutenção ou limpeza.

As pastilhas, o suporte das pastilhas, a peça de trabalho e as aparas podem ficar quentes o trabalho. Use luvas de proteção.

Perigo de esmagamento! Use luvas de proteção.

7.1 Ajustar as escalas (apenas se necessário)

A partir de fábrica, as escalas (14), (16) estão ajustadas corretamente. Se, no entanto, houver necessidade de as ajustar, ver capítulo 9.3.

7.2 Ajustar a altura da chanfradura

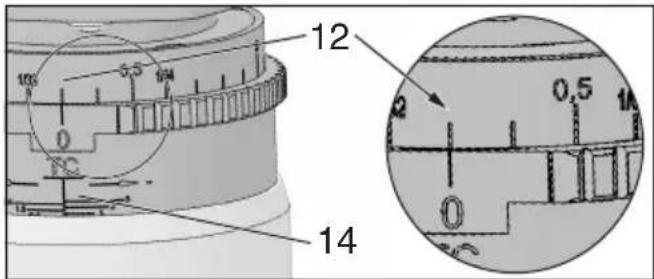

Fazer a leitura da altura da chanfradura ajustada no anel com escala (14):

1. Fazer a leitura da altura da chanfradura ajustada no anel com escala (14). Ver figura: Altura da chanfradura ajustada = 0,7 mm. (A escala (16) serve para a orientação aproximada ao ajustar).

12 105 3.5 104 0 DC 14 0,5 1A

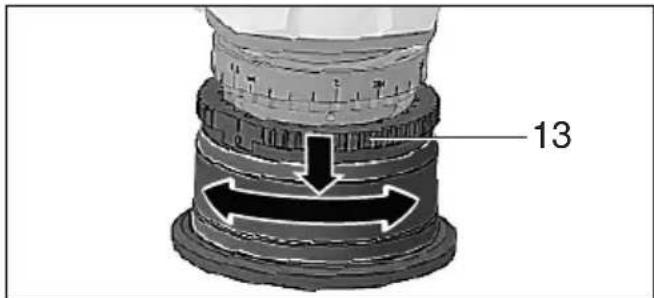

Alterar a altura da chanfradura rodando o anel de ajuste:

1. Deslocar e rodar o anel de ajuste (15) para baixo.

13

A altura da chanfradura pode ser ajustada em intervalos de 0,1 mm (0.004"). Cada rotação completa resulta na alteração da altura da chanfradura em 3,0 mm (1/8").

Por processo de fresagem, desbastar no máximo 3,0 mm. Criar alturas da chanfradura maiores em vários processos de fresagem. Não exceder a altura da chanfradura máxima permitida (ver capítulo Dados técnicos).

1. Proceder a uma fresagem de teste.

8. Utilização

8.1 Ligar/desligar

Guiar a máquina sempre com ambas as mãos.

Primeiro ligar e em seguida encostar a ferramenta acoplável à peça de trabalho.

Evite o arranque involuntário: desligue sempre a máquina quando a ficha for retirada mada, no caso de interrupção de energia ca ou se a bateria for retirada da máquina.

No funcionamento contínuo, a máquina continua a trabalhar mesmo se for arrancada ão. Por este motivo, deverá segurar a máquina ore com ambas as mãos nos punhos previstos, cionar-se de forma segura e concentrar-se no alho.

Evite que a máquina forme remoinhos ou aspire pó e aparas. Depois de desligada, pousar a máquina apenas quando o motor estiver parado.

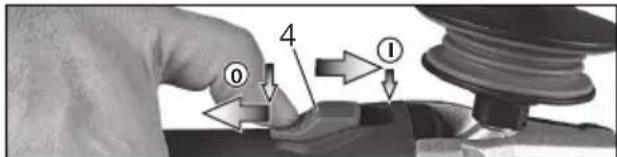

Máquinas com interruptor corrediço:

Ligar: deslocar o interruptor corrediço (5) para a frente. Para o funcionamento contínuo, inclinar em seguida para baixo até engatar.

Desligar: pressionar a extremidade traseira do interruptor corrediço (5) e soltar.

8.2 Ajustar as rotações

Através da roda de ajuste (7) é possível selecionar previamente as rotações e alterá-las continuamente.

As posições 1-6 correspondem aproximadamente às seguintes rotações em vazio:

1 ..... 4500 / min 4 ..... 9500 / min

2 ...... 6200 / min 5 ...... 10800 / min

3 ..... 8100 / min 6 ..... 11500 / min

O sistema eletrónico VC permite trabalhar em função do material com rotações quase constantes, mesmo sob carga.

Rotações recomendadas para os diferentes materiais:

Alumínio, cobre, latão ....4-6

Aço até 400 N/mm2 4-6

Aço até 600 N/mm2 3-5

Aço até 900 N/mm2 2-4

Aço inoxidável ....1-3

O ajuste otimizado deverá ser determinado através de um teste prático.

8.3 Indicações de trabalho

Nota: para processar chapas finas (>=0,7mm) deverá aplicar o anel de desgaste (consoante o equipamento, n.º de pedido: 3.16.06.608.0). Observar o manual de instruções do anel de desgaste.

1. Verificar as pastilhas (22). Substituir as pastilhas danificadas ou desgastadas.

2. Ajustar a altura da chanfradura (ver capítulo 7.2).

3. Segure a máquina sempre com ambas as mãos nos punhos previstos, posicione-se de forma segura e concentre-se no trabalho.

4. Em primeiro lugar deverá ligar, em seguida pousar a máquina com a superfície de apoio (19) sobre a peça de trabalho e só depois deslocar a ferramenta acoplável lentamente para a peça de trabalho.

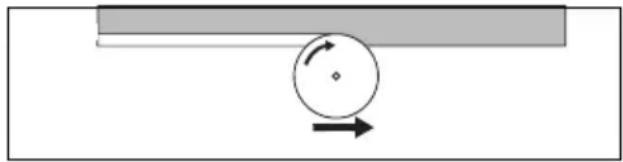

5. Ao fresar trabalhar sempre no sentido de rotação contrário (ver figura). Caso contrário existe perigo de contragolpe. Fresar com avanço moderado, adaptado ao material a trabalhar ou às rotações selecionadas. Ao selecionar rotações demasiado baixas e/ou um

PORTUGUÊSpt

avanço demasiado elevado podem surgir vibrações fortes (na máquina). Não dobrar, não exercer pressão, não oscilar.

1. Conduzir a máquina que forma a que o batente paralelo (18) encoste na peça de trabalho. Se trabalhar sem batente paralelo: Conduzir a máquina que forma a que o anel de desgaste do rolamento de esferas (21) encoste na peça de trabalho.

1. Finalizar o trabalho: afastar a ferramenta acoplável da peça de trabalho, desligar a máquina. Deixar o motor parar por completo, pousar a máquina.

9. Manutenção

9.1 Substituir as pastilhas

Verificar regularmente o suporte das pastilhas (24). Reparar/substituir os suportes das pastilhas danificadas ou desgastadas.

Verificar regularmente todas as pastilhas (22). Substituir as pastilhas danificadas ou desgastadas.

Remover a bateria da máquina / a ficha da tomada antes de realizar qualquer ajuste, uipamento, manutenção ou limpeza.

As pastilhas, o suporte das pastilhas, a peça de trabalho e as aparas podem ficar quentes o trabalho. Use luvas de proteção.

Rodar ou substituir atempadamente as pastilhas rombas ou com o revestimento pastado. As pastilhas rombas aumentam o jo da máquina encravar e partir.

Rodar sempre todas as pastilhas ou substituir.

Utilizar apenas pastilhas aprovadas pela Metabo. Ver capítulo Acessórios.

1. Ao rodar o anel de ajuste (15) até ao encosto, rodar o suporte das pastilhas (24) o máximo possível para fora. Através disso, as pastilhas ficam facilmente acessíveis.
2. Pressionar o botão de bloqueio do veio (2) para dentro e rodar manualmente o suporte das pastilhas (15) até o botão de bloqueio do veio (2) engatar de forma percetível. Manter o botão de bloqueio do veio (2) pressionado.
3. Desaparafusar o parafuso de fixação (23) e retirar a pastilha (22).
4. Rodar a pastilha, ou caso todas as lâminas estejam rombas, inserir uma pastilha nova.
5. Voltar a aparafusar firmemente a pastilha (22) com o parafuso de fixação (23). Binário: 5 Nm.
6. Rodar o anel de ajuste (15) no sentido oposto, de forma a que o suporte das pastilhas (24) volte para a sua área de trabalho habitual. (De forma a que a altura da chanfradura máxima permitida não seja excedida, ver capítulo Dados técnicos).

9.2 Substituir o anel de desgaste do rolamento de esferas (apenas se necessário):

Verificar regularmente a mobilidade do anel de desgaste do rolamento de esferas (21). Substituir o anel de desgaste do rolamento de esferas danificado. (N.º de pedido: 316093300)

1. Desaparafusar o parafuso (20) e retirar o anel de desgaste do rolamento de esferas.
2. Colocar o anel de desgaste do rolamento de esferas (21) novo, aparafusar o parafuso (20) e apertar com força.

9.3 Ajustar a escala (apenas se necessário):

O anel com escala (14) está ajustado corretamente a partir de fábrica.

Se forem utilizadas pastilhas para raios ou caso a regulação se tenha desajustado deverá ajustar a regulação da escala conforme se segue:

1. Levantar o anel de ajuste (15) e rodar de forma a que a pastilha (22) não desgaste o material. (altura da chanfradura = 0 mm)
2. Soltar ambos os parafusos de aperto (14).
3. Rodar o anel com escala (14) até ser exibida a altura da chanfradura de 0 mm.
4. Apertar bem ambos os parafusos de aperto (14).
5. Proceder a uma fresagem de teste.

10. Limpeza

As aparas e as partículas podem ficar agarradas ao cabeçote de fresar. Isto pode provocar o bloqueio do cabeçote de fresar. Limpar regularmente o cabeçote de fresar e o espaço em volta e remover as aparas e as partículas.

Durante o trabalho podem acumular-se partículas no interior da ferramenta elétrica. Isto influencia a refrigeração da ferramenta elétrica. As deposições de substâncias condutoras podem danificar o isolamento de proteção da ferramenta elétrica e provocar riscos a nível elétrico.

Aspirar bem a ferramenta elétrica regularmente e frequentemente em todas as ranhuras de ar dianteiras e traseiras ou soprar com ar seco. Antes disso, desligue a ferramenta elétrica da alimentação de corrente usando óculos de proteção e máscara anti poeiras.

11. Eliminação de avarias

11.1 Ferramentas ligadas à rede elétrica:

• Proteção contra sobrecarga: As rotações sob carga diminuem CONSIDERAVELMENTE. A temperatura do motor é demasiado elevada! Deixar a máquina a funcionar na marcha em vazio até a máquina arrefecer.
• Proteção contra sobrecarga: As rotações sob carga diminuem LIGEIRAMENTE. A máquina está a ser sobrecarregada. Continue a trabalhar com carga reduzida.
• Desativação de segurança Metabo S-automatic: a máquina foi DESLIGADA automaticamente. A máquina é desligada em

caso de velocidade de aumento de corrente demasiado elevada (como por ex. em caso de bloqueio repentino ou contragolpe). Desligar a máquina no interruptor corrediço (5). Em seguida, voltar a ligar e continuar a trabalhar normalmente. Evite bloqueios adicionais. Ver capítulo 4.1.

- Proteção contra rearranque involuntário: A máquina não funciona. A proteção contra rearranque involuntário reagiu. Caso a ficha de rede seja inserida com a máquina ligada ou caso a corrente elétrica seja restabelecida após uma interrupção, a máquina não liga. Desligar e voltar a ligar a máquina.

11.2 Ferramentas sem fio:

- O indicador de sinal eletrónico (9) acende e as rotações sob carga diminuem. A temperatura é demasiado elevada! Deixe a máquina na marcha em vazio até o indicador de sinal eletrónico apagar.

- O indicador de sinál eletrónico (9) pisca e a máquina não funciona. A proteção contra rearranque involuntário reagiu. Se a bateria for inserida com a máquina ligada, esta não irá arrancar. Desligar e voltar a ligar a máquina.

12. Acessórios

Utilize apenas baterias originais Metabo ou CAS (Cordless Alliance System) e acessórios.

Utilize apenas acessórios que cumpram os requisitos e dados caraterísticos presentes neste manual de instruções.

Montar os acessórios de forma segura. Caso a máquina seja manuseada em cima de um suporte: fixar devidamente a máquina. A perda de controlo pode provocar ferimentos.

A Pastilhas
Pastilha em metal duro 45° ..... 6.23560
Pastilha em metal duro R 2 ...... 6.23561
Pastilha em metal duro R 3 ...... 6.23562

B Carregadores: ASC Ultra, ASC 15, ASC 30, entre outros.

C Baterias de diversas capacidades. Compre apenas baterias com a tensão adequada para a sua ferramenta elétrica. N.º de pedido: 625592000 5,2 Ah (Li-Power) N.º de pedido: 625368000 5,5 Ah (LiHD) N.º de pedido: 625369000 8,0 Ah (LiHD) etc.

Poderá consultar o programa completo de acessórios em www.metabo.com ou no catálogo.

13. Reparação

As reparações em ferramentas elétricas apenas devem ser efetuadas por eletricistas!

Um cabo de ligação à rede danificado apenas pode ser substituído por um cabo especial de ligação à rede original da Metabo, que pode ser adquirido a partir do serviço de assistência técnica da Metabo.

Caso as ferramentas elétricas Metabo necessitem de reparações, dirija-se ao seu representante

Metabo. Poderá consultar os endereços em www.metabo.com

Poderá descarregar as listas de peças sobressalentes em www.metabo.com

14. Proteção do ambiente

Respeite as determinações nacionais sobre a eliminação ecológica e sobre a reciclagem de máquinas usadas, embalagens e acessórios.

Os materiais da embalagem devem ser eliminados de acordo com a sua rotulagem, em conformidade com as diretivas do seu município. Encontrará indicações adicionais em www.metabo.com na área da assistência.

Apenas para países da UE: não colocar as ferramentas elétricas no lixo doméstico! De acordo com a diretriz europeia 2012/19/EU sobre equipamentos elétricos e eletrónicos usados e na conversão ao direito nacional, as ferramentas elétricas usadas devem ser recolhidas em separado e entregues a uma reciclagem ecologicamente correta.

Notas especiais para ferramentas sem fio:

as baterias não podem ser eliminadas através do lixo doméstico! Devolver as baterias avariadas ou usadas ao revendedor Metabo!

Não atirar as baterias para a água.

Antes de eliminar a bateria descarregue-a na ferramenta elétrica. Proteger os contactos contra curtocircuito (por ex. isolar com fita adesiva).

15. Dados técnicos

Explicações sobre os dados na página 3.

Reservamo-nos o direito de proceder a alterações relacionadas com o progresso tecnológico.

U = Tensão da bateria

n = Rotações em vazio (rotações máximas)

P_1 =Potência nominal

P_2 = Potência de saída

m = Peso com a bateria / peso mais reduzido sem cabo de rede

Valores medidos determinados de acordo com a EN 62841.

Temperatura ambiente admissível durante o funcionamento:

-20 °C até 50 °C (potência limitada no caso de temperaturas abaixo dos 0 °C). Temperatura ambiente permitida em caso de armazenamento: 0 °C até 30 °C.

Máquina da classe de proteção II

\~ Corrente alternada

Os dados técnicos indicados são tolerantes (de acordo com os padrões individuais válidos).

Valores da emissão Estes valores possibil

Estes valores possibilitam a avaliação de emissões da ferramenta elétrica e a comparação com diversas ferramentas elétricas. Consoante as condições de utilização, o estado da ferramenta elétrica ou das ferramentas acopláveis, a

PORTUGUÊSpt

sobrecarga efetiva poderá ser superior ou inferior. Para a avaliação deverá ainda considerar os intervalos de trabalho e as fases com menores sobrecargas. Com base nos respetivos valores avaliados deverá determinar a aplicação de medidas de proteção para o utilizador, por ex. medidas a nível de organização.

Valor total de vibrações (soma vetorial de três direções) determinado de acordo com a EN 62841: a_h,SG =Valor da emissão de vibrações K_h,SG =Insegurança (vibração)

Valores típicos e ponderados pela escala A para o ruído:

L_pA = Nível sonoro L_WA = Nível de potência sonora K_pA, K_WA = Insegurança

Durante o trabalho, o nível de ruído poderá exceder os 80 dB(A).

Usar proteção auditiva!

Avarias eletromagnéticas:

devido a influências de avarias eletromagnéticas extremas, em determinados casos, podem ocorrer ligeiras variações de rotações ou a proteção contra rearranque involuntário poderá disparar. Neste caso deverá desligar e voltar a ligar a máquina.

Originalbruksanvisning
