KÄYTTÖOHJE KFM 18 LTX 3 RF METABO

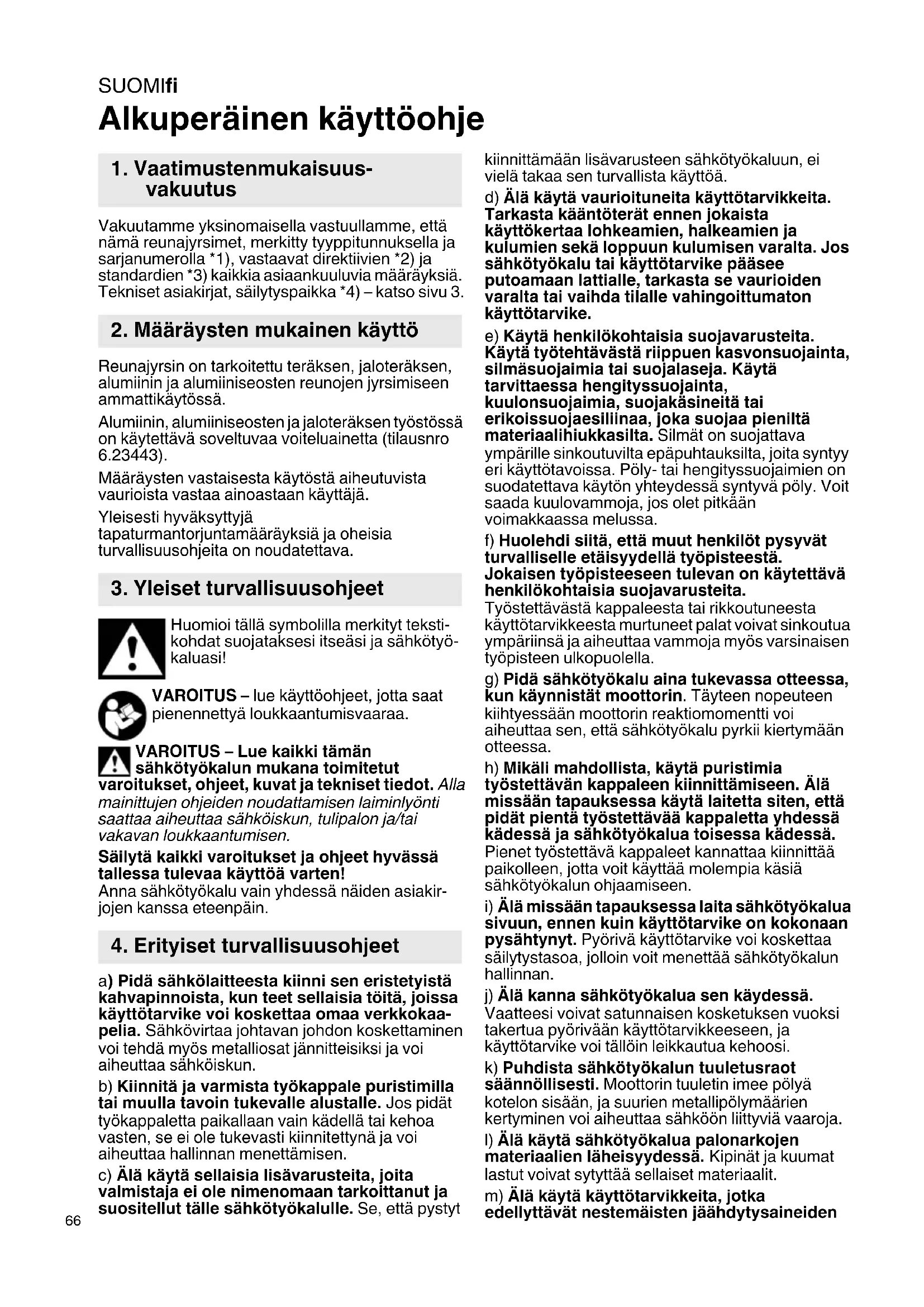

fi Alkuperäinen käyttöohje 66

Alkuperäinen käyttöohje

1. Vaatimustenmukaisuus-vakuutus

Vakuutamme yksinomaisella vastuullamme, että nämä reunajyrsimet, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Tekniset asiakirjat, säilytyspaikka *4) – katso sivu 3.

2. Määräysten mukainen käyttö

Reunajyrsin on tarkoitettu teräksen, jaloteräksen, alumiinin ja alumiiniseosten reunojen jyrsimiseen ammattikäytössä.

Alumiinin, alumiiniseosten ja jaloteräksen työstössä on käytettävä soveltuvaa voiteluainetta (tilausnro 6.23443).

Määräysten vastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä.

Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja oheisia turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Huomioi tällä symbolilla merkityt tekstikohdat suojataksesi itseäsi ja sähkötyökaluasi!

VAROITUS – lue käyttöohjeet, jotta saat pienennettyä loukkaantumisvaaraa.

VAROITUS – Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki varoitukset ja ohjeet hyvässä tallessa tulevaa käyttöä varten!

Anna sähkötyökalu vain yhdessä näiden asiakirjojen kanssa eteenpäin.

4. Erityiset turvallisuusohjeet

a) Pidä sähkölaitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa omaa verkkokaa-pelia. Sähkövirtaa johtavan johdon koskettaminen voi tehdä myös metalliosat jännitteisiksi ja voi aiheuttaa sähköiskun.
b) Kiinnitä ja varmista työkappale puristimilla tai muulla tavoin tukevalle alustalle. Jos pidät työkappaletta paikallaan vain kädellä tai kehoa vasten, se ei ole tukevasti kiinnitettynä ja voi aiheuttaa hallinnan menettämisen.
c) Älä käytä sellaisia lisävarusteita, joita valmistaja ei ole nimenomaan tarkoittanut ja suositellut tälle sähkötyökalulle. Se, että pystyt

kiinnittämään lisävarusteen sähkötyökaluun, ei vielä takaa sen turvallista käyttöä.

d) Älä käytä vaurioituneita käyttötarvikkeita. Tarkasta kääntöterät ennen jokaista käyttökertaa lohkeamien, halkeamien ja kulumien sekä loppuun kulumisen varalta. Jos sähkötyökalu tai käyttötarvike pääsee putoamaan lattialle, tarkasta se vaurioiden varalta tai vaihda tilalle vahingoittumaton käyttötarvike.
e) Käytä henkilökohtaisia suojavarusteita. Käytä työtehtävästä riippuen kasvonsuojainta, silmäsuojaimia tai suojalaseja. Käytä tarvittaessa hengityssuojainta, kuulonsuojaimia, suojakäsineitä tai erikoissuojaesiliinaa, joka suojaa pieniltä materiaalihiukkasilta. Silmät on suojattava ympärille sinkoutuvilta epäpuhtauksilta, joita syntyy eri käyttötavoissa. Pöly- tai hengityssuojaimien on suodatettava käytön yhteydessä syntyvä pöly. Voit saada kuulovammoja, jos olet pitkään voimakkaassa melussa.
f) Huolehdi siitä, että muut henkilöt pysyvät turvalliselle etäisyydellä työpisteestä. Jokaisen työpisteeseen tulevan on käytettävä henkilökohtaisia suojavarusteita.
Työstettävästä kappaleesta tai rikkoutuneesta käyttötarvikkeesta murtuneet palat voivat sinkoutua ympäriinsä ja aiheuttaa vammoja myös varsinaisen työpisteen ulkopuolella.
g) Pidä sähkötyökalu aina tukevassa otteessa, kun käynnistät moottorin. Täyteen nopeuteen kiihtyessään moottorin reaktiomomentti voi aiheuttaa sen, että sähkötyökalu pyrkii kiertymään otteessa.
h) Mikäli mahdollista, käytä puristimia työstettävän kappaleen kiinnittämiseen. Älä missään tapauksessa käytä laitetta siten, että pidät pientä työstettävää kappaletta yhdessä kädessä ja sähkötyökalua toisessa kädessä. Pienet työstettävä kappaleet kannattaa kiinnittää paikolleen, jotta voit käyttää molempia käsiä sähkötyökalun ohjaamiseen.
i) Älä missään tapauksessa laita sähkötyökalua sivuun, ennen kuin käyttötarvike on kokonaan pysähtynyt. Pyörivä käyttötarvike voi koskettaa säilytystasoa, jolloin voit menettää sähkötyökalun hallinnan.
j) Älä kanna sähkötyökalua sen käydessä. Vaatteesi voivat satunnaisen kosketuksen vuoksi takertua pyörivään käyttötarvikkeeseen, ja käyttötarvike voi tällöin leikkautua kehoosi.
k) Puhdista sähkötyökalun tuuletusraot säännöllisesti. Moottorin tuuletin imee pölyä kotelon sisään, ja suurien metallipölymäärien kertyminen voi aiheuttaa sähköön liittyviä vaaroja.
l) Älä käytä sähkötyökalua palonarkojen materiaalien läheisyydessä. Kipinät ja kuumat lastut voivat sytyttää sellaiset materiaalit.
m) Älä käytä käyttötarvikkeita, jotka edellyttävät nestemäisten jäähdytysaineiden

käyttöä. Veden tai muiden nestemäisten jäähdytysaineiden käyttö voi aiheuttaa sähköiskun.

4.1 Takaisku ja siihen liittyvät turvallisuusohjeet

Takaisku on pyörivän käyttötarvikkeen takertumisen tai kiinnijuuttumisen aiheuttama äkillinen liikereaktio. Takertuminen tai jumittuminen johtaa käyttötarvikkeen yhtäkkiseen pysähtymiseen. Tämä saa sähkötyökalun tempaisemaan jumiutumiskohdassa hallitsemattomasti käyttövarusteen pyörimissuunnan vastaisesti.

Jos kääntöterä jumiutuu työstettävään kappaleeseen, kääntöterän reuna voi kiilautua työstettävään kappaleeseen, takertua siihen ja aiheuttaa siten kääntöterän murtumisen tai takaiskun. Teränpitimen liike on tällöin käyttäjän suuntaan tai hänestä poispäin, riippuen teränpitimen pyörimissuunnasta jumiutumiskohdassa. Kääntöterät voivat tällöin myös murtua.

Takaisku aiheutuu sähkötyökalun epäasianmukaisesta tai virheellisestä käytöstä. Se voidaan estää sopivilla, alla kuvatuilla varotoimenpiteillä.

a) Pidä sähkötyökalusta tukevasti kiinni ja pidä kehosi ja käsivartesi sellaisessa asennossa, jossa pystyt hallitsemaan takaiskusta syntyviä voimia. Käyttäjä voi hallita takaiskuvoimia, kun hän noudattaa asianmukaisia varotoimenpiteitä.

b) Työskentele erityisen varovaisesti kulmien, terävien reunojen yms. alueella. Estä käyttövarusteen hallitsematon kimmahitaminen ja jumiutuminen. Pyörivä käyttövaruste jumiutuu herkästi kulmissa, terävissä reunoissa tai kun se kimmahtaa hallitsemattomasti. Tämä aiheuttaa hallinnan menettämisen tai takaiskun.

c) Ohjaa käyttötarvike aina siinä suunnassa materiaaliin, josta teräsärmä poistuu materiaalista (vastaa lastujen poistosuuntaa).

Jos ohjaat sähkötyökalua väärään suuntaan, käyttövarusteen teräsärmä tempautuu pois työstettävästä kappaleesta, mikä saa sähkötyökalun vetämään tähän työntösuuntaan.

d) Vältä kääntöterän jumiutumista ja liian kovaa painamista. Älä säädä viisteen korkeutta sallittua korkeutta suuremmaksi. Kääntöterän ylikuormittaminen lisää sen rasittumista ja saa sen kallistumaan tai jumiutumaan herkemmin lisäten siten takaiskun tai kääntöterän rikkoutumisen vaaraa.

e) Vältä käden pitämistä pyörivän kääntöterän edessä tai takana. Jos liikutat kääntöterää työstettävässä kappaleessa itsestäsi poispäin, sähkötyökalu voi takaiskutapauksessa iskeytyä pyörivän kääntöterän kanssa suoraan sinua kohti.

Teroita tai korvaa ajoissa tylsyneet kääntöterät tai terät, joiden pinnoite on kulunut loppuun. Tylsyneet kääntöterät lisäävät koneen takertumisen ja rikkoutumisen vaaraa.

4.2 Lisäturvallisuusohjeet:

Tartu sähkötyökaluun vain kahvojen eristepinnoista, koska jyrsin saattaa osua omaan sähköjohtoon. Kosketus jännitteiseen johtoon voi tehdä myös sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun.

Huolehdi työskentelyalueen siisteydestä ja hyvästä valaistuksesta. Epäjärjestys tai valaisemattomat työskentelyalueet voivat aiheuttaa tapaturmia.

VAROITUS – Käytä aina suojalaseja.

Käytä kuulonsuojaimia.

Käytä sopivaa pölynsuojanaamaria.

Käytä soveltuvaa suojavaatetusta.

Varmista, että kukaan ei voi loukkaantua mahdollisesti mukana sinkoilevien kappaleiden vuoksi.

Pidä läheisyydessä seisovat ihmiset ja kotieläimet turvallisella etäisyydellä laitteesta.

Pidä hiukset, löysät vaatteet, sormet ja muut kehonosat turvallisella etäisyydellä laitteesta. Ne voivat takertua laitteeseen.

Pitkät hiukset on peitettävä hiusverkolla.

Varoitus pyörivästä työkalusta

Käytä aina suojalaseja, työkäsineitä ja tukevia jalkineita koneella työskennellessäsi.

Terävät reunat aiheuttavat loukkaantumisvaaran. Käytä suojakäsineitä.

Kääntöterät, teränpidin, työstettävä kappale ja lastut voivat olla kuumia. Käytä suojakäsineitä.

Pitkään työskenneltäessä on käytettävä kuulosuojaimia. Pitkään jatkuva korkea melutaso saattaa aiheuttaa kuulovaurioita.

Käytä ainoastaan teräviä ja vaurioitumattomia kääntöteriä.

Työstettävän kappaleen on oltava tukevasti paikallaan ja varmistettu poisluiskahtamiselta, esim. puristimilla. Isot työstettävät kappaleet on tuettava riittävän hyvin.

Varmista, että käytössä syntyvä kipinöinti ja kuumat lastut eivät aiheuta vaaraa, esim. osumalla käyttäjään tai muihin henkilöihin tai sytyttämällä tulenarkoja aineita. Suojaa vaaralle alttiit alueet vaikeasti syttyvillä peitteillä. Pidä sopivat sammutusvälineet valmiina palovaarallisissa paikoissa.

Pidä aina kiinni koneen kahvoista molemmin käsin, ota tukeva asento ja työskentele keskittyneesti.

Pidä kätesi loitolla jyrsintäalueesta ja käyttötarvikkeesta.

SUOMIfi

Älä koske pyörivään käyttötarvikkeeseen! Poista lastut ja muut epäpuhtaudet ainoastaan koneen ollessa pysähtyneenä.

Käytä karan lukitusnuppia (2) vain moottorin ollessa pysähtyneenä.

Vahingoittuneita, epäkeskisiä tai täriseviä käyttötarvikkeita ei saa käyttää.

Ei saa työstää siten, että laite on pään yläpuolella.

Pölyrasituksen vähentäminen:

VAROITUS – Jotkut pölyt, joita

hiekkapaperilla hiominen, sahaaminen,

hiominen, poraaminen tai muut työt voi aiheuttaa, sisältävät kemikaaleja, joiden tiedetään aiheuttavan syöpää, syntymävikoja tai muita haittoja lisääntymiskykyä koskien. Esimerkkejä näistä kemikaaleista ovat:

• lyijy lyijyä sisältävistä maaleista
• mineraalipöly muureista, sementistä tai muista muuriaineista
• arseeni ja kromi kemiallisesti käsitellystä puusta. Oma riskisi näiden kuormituksesta riippuu siitä, kuinka usein suoritat tämäntapaisia töitä. Näiden kemikaalien aiheuttamien kuormitusten vähentämiseksi: työskentele hyvin ilmastoiduilla alueilla ja työskentele hyväksytyissä suojavarusteissa, esim. töille tarkoitetuilla pölynaamioilla, jotka on suunniteltu suodattamaan mikroskooppisen pieniä hiukkasia.

Tämä koskee myös muiden pölyjen ainesosia, kuten joitakin puutyyppejä (tammen tai pyökin pölyä), metalleja, asbestia. Muita tunnettuja sairauksia ovat esim. allergiset reaktiot, hengitystiesairaudet. Ålä anna pölyn päästä elimistöön.

Ota huomioon myös materiaaleja, henkilöitä, käyttökohdetta ja käyttöpaikkaa koskevat määräykset ja kansalliset direktiivit (esim. työturvallisuusmääräykset, hävittäminen).

Kerää hiukkaset niiden muodostumispaikassa, älä levitä niitä ympäristöön.

Käytä erityisiin työtehtäviin soveltuvia lisävarusteita. Näin vähennät ympäristöön hallitsemattomasti leviävien hiukkasten määrää.

Käytä sopivaa pölynimuria.

Vähennä pölyn muodostumista seuraavasti:

• Älä suuntaa vapautuvia hiukkasia ja koneen poistoilmaa itseäsi, lähellä olevia henkilöitä tai kerääntynyttä pölyä päin.
• Käytä imuria ja/tai ilmanpuhdistinta.
• Tuuleta työpiste hyvin ja pidä puhtaana imuroimalla. Lakaiseminen tai puhaltaminen levittää pölyä.
• Imuroi tai pese suojavaatteet. Ålä puhalla, pudista tai harjaa niitä.

4.3 Erityiset turvallisuusohjeet verkkokäyttöisille laitteille:

Vedä pistoke irti pistorasiasta ennen säätöjen, muutostöiden, huoltotöiden tai puhdistuksen suorittamista.

Suosittelemme käyttämään kiinteää imuria. Kytke aina ensin eteen FI-suojakytkin (RCD), jonka maksimilaukeamisvirta on 30 mA. Jos kone

kytkeytyy pois päältä FI-suojakytkimellä, tarkasta se ja puhdista tarvittaessa. Katso luku 10. Puhdistus.

4.4 Erityiset turvallisuusohjeet akkukäyttöisille laitteille:

Poista akku laitteesta ennen säätöjen, tarvikevaihdon, huollon tai puhdistuksen suorittamista.

Suojaa akut kosteudelta!

Älä altista akkuja tulelle!

Älä käytä viallisia tai vääntyneitä akkuja.

Älä avaa akkuja!

Alä koske akun koskettimiinäläkä oikosulje niitä!

Viallisesta litiumioniakusta voi valua ulos lievästi happopitoista, syttyvää nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese puhtaalla

vedellä ja hakeudu välittömästi lääkärin hoitoon!

Poista akku viallisesta koneesta.

Li-lon-akkujen kuljetus:

Li-lon-akkujen lähettämiseen sovelletaan vaarallisten aineiden kuljetusta koskevaa lainsäädäntöä (UN 3480 ja UN 3481). Ota selvää nykyisin voimassaolevista määräyksistä, kun lähetät Li-lon-akkuja. Kysy tarvittaessa neuvoa kuljetusyritykseltä. Sertifioidun pakkauksen voit hankkia Metabolta.

Lähetä akku vain, kun kotelo on ehjä eikä nestettä valu ulos. Ota akku koneesta lähetettäväksi. Varmista koskettimet oikosulun estämiseksi (esimerkiksi tarranauhalla eristämällä).

5. Yleiskuva

Katso sivua 2.

1 Kiinnitysruuvit
2 Karan lukitusnuppi
3 Sankakahva
4 Siipimutterit
5 Työntökytkin
6 K a h v a
7 Kierrosluvun säätöpyörä
8 Pölynsuodatin *
9 Elektroniikan merkkivalo *
10 Akun lukituksen vapautuspainike *
11 Kapasiteettinäytön painike *
12 Kapasiteetti- ja signaalinäyttö *
13 Akku *
14 Asteikkorengas
15 Säätörengas
16 Asteikko
17 Pyälletty ruuvi *
18 Suuntaisvaste*
19 Tukipinta

20 Ruuvi kuulalaakerin juoksurenkaan kiinnitykseen
21 Kuulalaakerin juoksurengas
22 Kääntöterä
23 Kiinnitysruuvi
24 Teränpidin

*riippuu varusteista

6. Käyttöönotto

6.1 Verkkokäyttöisiä laitteita koskevat erikoisohjeet

Vertaa ennen käyttöönottoa, että tyyppikilvessä ilmoitettu verkkojännite ja verkkotaajuus vastaavat paikallisen sähköverkon arvoja.

Kytke aina ensin eteen FI-suojakytkin (RCD), jonka maksimilaukeamisvirta on 30 mA.

6.2 Sankakahvan säätö

Työskentele vain kiinnitetyllä sankakahvalla (3)!

- Avaa siipimutterit (4) vasemmalla ja oikealla.

- Säädä sankakahva (3) halumaasi kulmaan.

- Kiristä siipimutterit (4) vasemmalla ja oikealla käsin pitävästi kiinni.

6.3 Akkukäyttöisiä laitteita koskevat erikoisohjeet

Pölynsuodatin

Kiinnitä erittäin likaisessa ympäristössä aina pölynsuodatin (8).

Pölynsuodattimen (8) ollessa paikallaan kone kuumenee nopeammin. Elektroniikka suojaa konetta ylikuumenemiselta (katso luku 11.).

Kiinnittäminen: Katso sivu 2, kuva A. Kiinnitä pölynsuodatin (8) kuvan osoittamalla tavalla.

Irrottaminen: Nosta pölynsuodatinta (8) hieman yläreunoistaan ja ota alakautta pois.

Käännettävä akku

Katso sivu 2, kuva B.

Koneen takaosaa voidaan kääntää 3-portaisesti 270° verran. Näin koneen muoto voidaan mukauttaa työolosuhteisiin sopivaksi. Tee töitä vain silloin, kun takaosa on napsautettu kunnolla paikalleen.

Akku

Lataa akku (13) ennen käyttöä.

Lataa akku uudelleen sen tehon laskiessa.

Akun latausohjeet löydät Metabo-laturin käyttöohjeesta.

Litiumioniakku "Li-Power" on varustettu kapasiteetti- ja signaalinäytöllä (12):

• Painiketta (11) painamalla LED-valoilla näytetään lataustila.
• Jos jokin LED-valo vilkkuu, akku on lähes tyhjä ja se täytyy ladata uudelleen.

Akun irrottaminen ja kiinnittäminen

Irrottaminen: Paina akun lukituksen vapautuspainiketta (10) ja vedä akku (13) alakautta irti.

Kiinnittäminen: Työnnä akku (13) paikalleen siten, että se lukittuu.

6.4 Suuntaisvasteen kiinnittäminen

Katso kuva sivulla 2.

1. Sijoita suuntaisvaste (18) paikalleen kuvan osoittamalla tavalla.

2. Ruuvaa pyälletty ruuvi (17) yhteen kierrereikään.

3. Säädä suuntaisvaste (18) kääntämällä se haluamaasi kulmaan.

4. Kiristä pyälletty ruuvi (17) voimakkaasti kiinni.

7. Säätö

Irrota akku laitteesta / vedä pistoke irti pistorasiasta ennen säätöjen, muutos- ja huoltotöiden tai puhdistuksen suorittamista.

Kääntöterät, teränpidin, työstettävä kappale ja lastut voivat olla kuumia. Käytä suojakäsineitä.

Ruhjoutumisvaara! Käytä suojakäsineitä.

7.1 Asteikkojen hienosäätö (vain tarvittaessa)

Asteikot (14), (16) on säädetty tehtaalla oikein. Mutta jos niitä kuitenkin täytyy hienosäätää, katso luku 9.3.

7.2 Viisteen korkeuden säätö

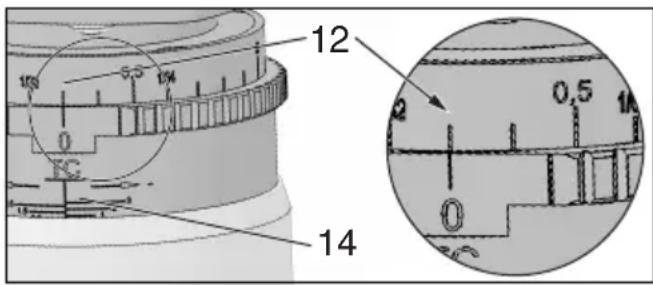

Säädetyn viisteen korkeuden lukeminen säätörenkaasta (14):

1. Lue säädetty viisteen korkeus säätörenkaasta (14). Katso kuva: Säädetty viisteen korkeus = 0,7 mm. (Asteikkoa (16) käytetään säädön karkeassa arvioinnissa).

12 14 0.5 0 0 10 9 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10

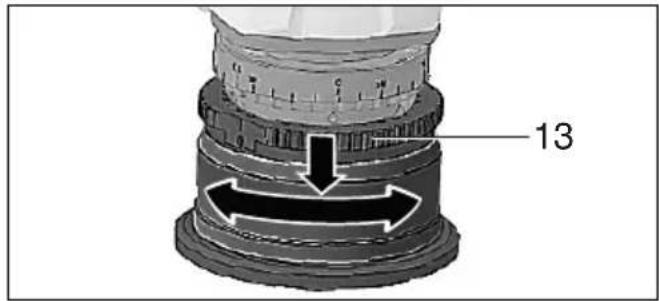

Viisteen korkeuden muuttaminen säätörengasta kiertämällä:

1. Työnnä säätörengasta (15) alaspäin ja kierrä sitä.

SUOMIfi

13

Viisteen korkeuden voi säätää 0,1 mm (0.004")-askelin. Jokainen täysi kierros muuttaa viisteen korkeutta 3,0 mm (1/8").

Irrota jyrsintäkertaa kohden enintään 3,0 mm. Tee suuremmat viisteen korkeudet usealla jyrsintäkerralla. Tällöin ei saa ylittää viisteen sallittua enimmäiskorkeutta (katso luku Tekniset tiedot).

1. Suorita koejyrsintä.

8. Käyttö

8.1 Päälle-/poiskytkeminen

Ohjaa konetta aina molemmin käsin.

Kytke kone ensin päälle ja vie vasta sitten käyttötarvike työstettävään kappaleeseen.

Vältä tahatonta käynnistymistä: Kytke kone aina pois päältä, kun vedät pistokkeen irti rasiasta tai kun on tapahtunut virtakatkos tai rrotat akun koneesta.

Jatkuvassa kytkennässä kone käy edelleen, vaikka se pääsisi riistäytymään käsistä. Sen si laitteen kahvoista on aina pidettävä kiinni, ava tukeva asento ja työskenneltävä ittyneesti.

Huolehdi siitä, että kone ei levitä pölyä ja lastuja tai ime niitä. Kun kytket koneen pois tä, laske kone kädestäsi vasta sitten, kun en moottori on täysin pysähtynyt.

Työntökytkimellä varustetut koneet:

0 4 1

Päällekytkentä: Työnnä työntökytkin (5) eteen. Paina se jatkuvaa käyttöä varten alas siten, että se lukittuu paikalleen.

Poiskytkeminen: Paina työntökytkimen (5) takaosaa ja päästä kytkimestä irti.

8.2 Kierrosluvun säätö

Kierrosluku voidaan esivalita säätöpyörällä (7) ja muuttaa sitä portaattomasti.

Asetukset 1-6 vastaavat suurin piirtein seuraavia kuormittamattomia pyörimisnopeuksia:

1 ..... 4500 / min 4..... 9500 / min

2 ...... 6200 / min 5...... 10800 / min

3......8100/min 6......11500/min

VC-elektroniikka mahdollistaa kulloisellekin materiaalille sopivan työskentelyn ja lähestulkoon vakiona pysyvän kierrosluvun myös kuormituksen yhteydessä.

Kierroslukusuositukset eri materiaaleille:

Alumiini, kupari, messinki 4-6

Teräs maks. 400 N/mm2 4-6

Teräs maks. 600 N/mm2 3-5

Teräs maks. 900 N/mm2 2-4

Ruostumaton teräs.... 1-3

Optimaalisen säädön löytää parhaiten kokeilemalla.

8.3 Työohjeet

Huomautus: Ohuiden levyjen käsittelyssä (>=0,7mm) kiinnitä tukirengas (varustuksesta riippuvainen, tilausnro: 3.16.06.608.0). Huomioi tukirenkaan käyttöohjeet.

1. Tarkasta kääntöterät (22). Vaihda vahingoittuneet tai kuluneet kääntöterät.
2. Säädä viisteen korkeus (katso luku 7.2).
3. Pidä aina kiinni koneen kahvoista molemmin käsin, ota tukeva asento ja työskentele keskittyneesti.
4. Kytke päälle vasta sitten, kun kone on tukipinnan (19) varassa työstettävän kappaleen päällä ja vie vasta sen jälkeen käyttötarvike hitaasti työstettävään kappaleeseen.

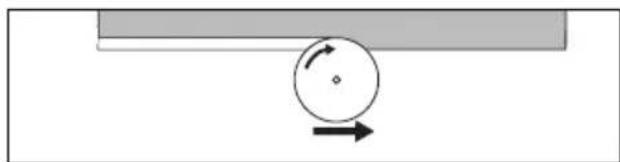

5. Työskentele jyrsiessäsi aina vastasuuntaan (katso kuva). Muuten olemassa on takaiskun vaara. Jyrsi rajoitetulla, käsiteltävälle materiaalille tai valitulle kierrosluvulle sovitetulla työnopeudella. Liian matalaksi valittu kierrosluku ja/tai liian korkea työnopeus voi aiheuttaa voimakasta tärinää (koneessa). Älä kallista, paina tai heiluta konetta.
6. Öhjaa konetta siten, että rinnakkaisvaste (18) on työstettävää kappaletta vasten. Jos työskentelet ilman rinnakkaisvastetta: Ohjaa konetta siten, että kuulalaakerin juoksurengas (21) on työstettävää kappaletta vasten.

1. Työn lopettaminen: Ohjaa käyttötarvike pois työstettävästä kappaleesta, sammuta kone. Anna moottorin pysähtyä, ennen kuin laitat koneen sivuun.

9. Huolto

9.1 Kääntöterien vaihtaminen

Tarkasta säännöllisesti teränpidin (24). Korjauta tai vaihdata vaurioitunut tai kulunut teränpidin.

Tarkasta kaikki kääntöterät (22) säännöllisesti. Vaihda vahingoittuneet tai kuluneet kääntöterät.

Irrota akku laitteesta / vedä pistoke irti pistorasiasta ennen säätöjen, muutos- ja huoltotöiden tai puhdistuksen suorittamista.

Kääntöterät, teränpidin, työstettävä kappale ja lastut voivat olla kuumia. Käytä suojakäsineitä.

Teroita tai korvaa ajoissa tylsyneet kääntöterät tai terät, joiden pinnoite on kulunut loppuun.

Tylsyneet kääntöterät lisäävät koneen takertumisen ja rikkoutumisen vaaraa.

Teroita tai vaihda aina kaikki kääntöterät.

Käytä vain Metabon hyväksymiä kääntöteriä. Katso luku Lisätarvikkeet.

1. Säätörengasta (15) vasteeseen asti kiertämällä voit ruuvata teränpitimen (24) niin ulos kuin mahdollista, siten pääset helposti käsiksi kääntöteriin.
2. Paina karan lukitusnuppia (2) ja kierrä teränpidintä (15) käsin, kunnes karan lukitusnuppi (2) havaittavasti lukittuu. Pidä karan lukitusnuppia (2) edelleenkin painettuna.
3. Ruuvaa kiinnitysruuvi (23) ulos ja irrota kääntöterä (22).
4. Teroita kääntöterä tai, jos kaikki leikkuusärmät ovat tylsyneet, vaihda uusi kääntöterä.
5. Ruuvaa kääntöterä (22) kiinnitysruuvilla (23) takaisin paikalleen. Kiristysmomentti: 5 Nm.
6. Kierrä säätörengasta (15) vastakkaiseen suuntaa, jotta teränpidin (24) on taas normaalilla työalueellaan. (Viisteen sallittua enimmäiskorkeutta ei saa tällöin ylittää, katso luku Tekniset tiedot).

9.2 Kuulalaakerin juoksurenkaan vaihto (vain tarvittaessa):

Tarkasta säännöllisesti kuulalaakerin juoksurenkaan (21) liikkuvuus. Vaihda viallinen kuulalaakerin juoksurengas. (Tilausnro: 316093300)

1. Ruuvaa ruuvi (20) auki ja irrota kuulalaakerin juoksurengas.
2. Šijoita uusi kuulalaakerin juoksurengas (21) paikalleen ja ruuvaa ruuvi (20) takaisin kiinni, kiristä voimakkaasti.

9.3 Asteikon hienosäätö (vain tarvittaessa):

Asteikkorengas (14) on säädetty tehtaalla oikein. Jos kääntöteriä käytetään pyöristyksissä tai säätö on muuttunut, asteikko pitää hienosäätää seuraavalla tavalla:

1. Nosta säätörengasta (15) ja kierrä sitä siten, että kääntöterä (22) ei irrota materiaalia. (viisteen korkeus = 0 mm)
2. Avaa molemmat kiinnitysruuvit (14).
3. Kierrä asteikkorengasta (14), kunnes näkyy viisteen korkeus 0 mm.
4. Kiristä molemmat kiinnitysruuvit (14).
5. Suorita koejyrsintä.

10. Puhdistus

Lastut ja hiukkaset voivat takertua jyrsinpäähän. Se voi aiheuttaa jyrsinpään jumittumisen. Puhdista säännöllisesti jyrsinpäästä ja sen ympäristöstä lastut ja hiukkaset.

Työskenneltäessä hiukkasia voi kertyä sähkötyökalun sisälle. Se heikentää sähkötyökalun jäähdytystä. Johtavat kerrostumat voivat heikentää sähkötyökalun suojaeristystä ja aiheuttaa sähkövaaroja.

Imuroi sähkötyökalun etu- ja takapuolella olevat tuuletusraot säännöllisesti, usein ja huolellisesti tai puhalla puhtaaksi kuivalla ilmalla. Irrota sähkötyökalu ensin sähkönsyöttöliitännästä ja käytä suojalaseja ja pölysuojainta.

11. Häiriöiden korjaus

11.1 Verkkokäyttöiset koneet:

• Ylikuormitussuoja: Kierrosluku laskee kuormitettuna VOIMAKKAASTI. Moottorin lämpötila on liian korkea! Anna koneen käydä kuormittamatta, kunnes kone on jäähtnynyt.
• Ylikuormitussuoja: Kierrosluku laskee kuormitettuna HIEMAN. Konetta ylikuormitetaan. Työskentele edelleen vähennetyllä kuormituksella.
• Mebo S-automatic turvakatkaisu Laite KYTKETTY automaattisesti POIS PÄÄLTÄ.

Jos virran voimakkuus kasvaa liian nopeasti (mikä voi tapahtua esim. äkillisen jumiutumisen tai takaiskun johdosta), laite kytkeytyy pois päältä. Kytke kone pois päältä työntökytkimellä (5). Kytke laite uudelleen päälle ja työskentele normaalisti edelleen. Vältä laitteen jumittumista. Katso luku 4.1.

- Uudelleenkäynnistyksen esto: Kone ei toimi. Uudelleenkäynnistyksen esto on lauennut. Kun päällekytketyn koneen verkkopistoke liitetään pistorasiaan tai virta on palannut sähkökatkoksen jälkeen, kone ei käynnisty. Kytke kone pois päältä ja sen jälkeen uudelleen päälle.

11.2 Akkukoneet:

• Elektroniikan merkkivalo (9) palaa ja kuormituskierrosluku alenee. Lämpötila on liian korkea! Anna koneen käydä kuormittumattomana, kunnes elektroniikan merkkivalo sammuu.
• Elektroniikan merkkivalo (9) vilkkuu ja kone ei käy. Uudelleenkäynnistyksen esto on lauennut. Jos akku laitetaan paikalleen koneen ollessa päällekytkettynä, kone ei käynnisty. Kytke kone pois päältä ja sen jälkeen uudelleen päälle.

12. Lisävarusteet

Käytä vain alkuperäisiä Metabo- tai CAS- (Cordless Alliance System) akkuja ja lisävarusteita.

Käytä vain sellaisia lisävarusteita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot.

Kiinnitä lisävarusteet pitävästi paikoilleen. Jos konetta käytetään telineessä: Kiinnitä kone tukevasti. Hallinnan menetys voi aiheuttaa loukkaantumisia.

A K ä ä n t ö t e r ä t

SUOMIfi

HM-kääntöterä 45°...... 6.23560

HM-kääntöterä R 2.... 6.23561

HM-kääntöterä R 3.... 6.23561

B Laturi: ASC Ultra, ASC 15, ASC 30 mm.

C Kapasiteetiltaan erilaiset akut. Osta vain sellaisia akkuja, joiden jännite on sähkötyökaluusi sopiva.

Tilausnro: 625592000 5,2 Ah (Li-Power)

Tilausnro: 625368000 5,5 Ah (LiHD)

Tilausnro: 625369000 8,0 Ah (LiHD) ym.

Lisätarvikkeiden täydellinen valikoima, katso www.metabo.com tai luettelo.

13. Korjaus

Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

Viallisen verkkoliitäntäjohdon saa vaihtaa ainoastaan erityiseen, alkuperäiseen Metabon verkkoliitäntäjohtoon, joka on saatavilla Metabon huollosta.

Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

Varaosalistat voit hakea osoitteesta www.metabo.com.

14. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakkausten ja lisävarusteiden ympäristöstävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

Pakkausmateriaalit on hävitettävä paikallisia määräyksiä noudattaen niiden tunnisteiden mukaisesti. Lisätietoa löytyy osoitteessa ww.metabo.com kohdassa Asiakaspalvelu.

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Käytöstä pois- tettuja sähkö- ja elektroniikkalaitteita koske-

vassa EU-direktiivissä 2012/19/EU ja maakohtaisissa lakimääräyksissä on säädetty, että käytöstä poistetut sähkötyökalut on kerättävä erikseen talteen ja toimitettava ympäristöä säästävään kierrätykseen.

Erityiset ohjeet akkukäyttöisille koneille:

Akkuja ei saa hävittää talousjätteen mukana! Palauta vialliset tai käytöstä poistetut akut Metabomyjälle!

Älä heitä akkuja veteen.

Ennen kuin viet akun kierrätyspisteeseen, tyhjennä akun lataus sähkötyökalussa. Varmista koskettimet oikosulun estämiseksi (esimerkiksi tarranauhalla eristämällä).

15. Tekniset tiedot

Selitykset sivulla 3 annetuille tiedoille. Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia.

U = akun jännite

n = kierrosluku kuormittamattomana (huippukierrosluku)

P_1 =nimellisottoteho

P_2 =antoteho

m = paino pienimmän akun kanssa / paino ilman verkkojohtoa

Mittausarvot ilmoitettu EN 62841 mukaan.

Sallittu ympäristön lämpötila käytettäessä:

-20 °C ... +50 °C (rajoitettu teho alle 0 °C lämpötiloissa). Sallittu ympäristön lämpötila varastoitaessa: 0 °C ... 30 °C.

Suojausluokan II kone

\~ Vaihtovirta

= Tasavirta

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).

Päästöarvot

Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Kulloisistakin käyttöolosuhteista, sähkötyökalun kunnosta tai käyttötarvikkeesta riippuen todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Ota arvioinnissa huomioon työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet esim. työnjärjestelyyn liittyvät toimenpiteet.

Tärinän kokonaisarvo (kolmen suunnan vektorien summa), määritetty EN 62841 mukaan:

a_h,SG =värähtelyn päästöarvo

K_h,SG =epävarmuus (värähtely)

Tyypillinen A-painotettu äänitaso:

K_pA, K_WA = epävarmuus

Käytössä melutaso voi ylittää 80 dB (A).

Käytä kuulonsuojaimia!

Sähkömagneettiset häiriöt:

Erittäin voimakkaiden ulkoisten sähkömagneettisten häiriöiden vaikutuksesta voi joissakin tapauksissa ilmetä ohimeneviä kierroslukuvaihteluita tai tapahtua uudelleenkäynnistyksen eston havahtuminen. Kytke tässä tapauksessa kone pois päältä ja sen jälkeen taas päälle.
