HASZNÁLATI ÚTMUTATÓ KFM 18 LTX 3 RF METABO

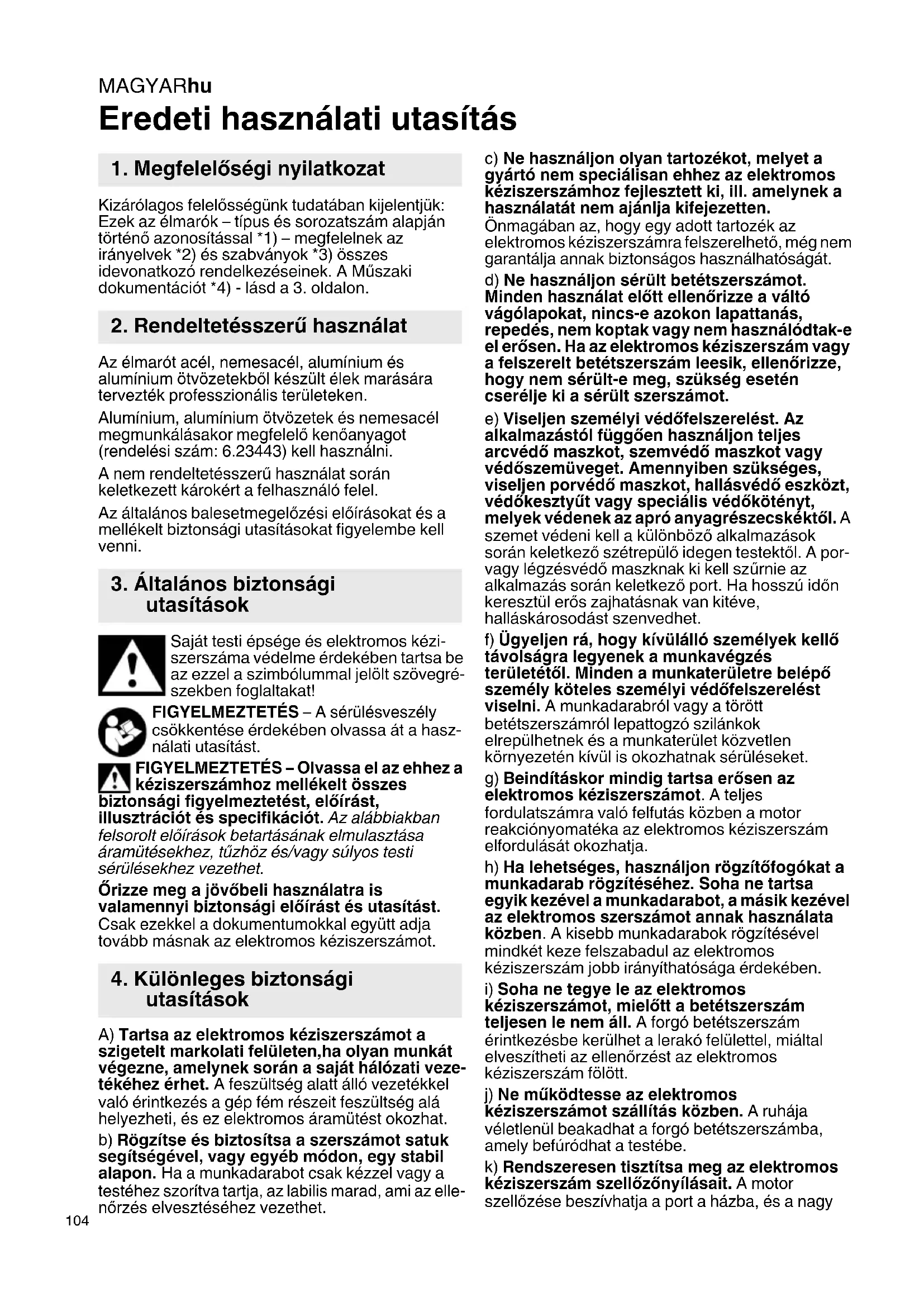

Eredeti használati utasítás Kizárólagos felelősségünk tudatában kijelentjük: Ezek az élmarók – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon. Az élmarót acél, nemesacél, alumínium és alumínium ötvözetekből készült élek marására tervezték professzionális területeken. Alumínium, alumínium ötvözetek és nemesacél megmunkálásakor megfelelő kenőanyagot (rendelési szám: 6.23443) kell használni. A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel. Az általános balesetmegelőzési előírásokat és a mellékelt biztonsági utasításokat figyelembe kell venni. Saját testi épsége és elektromos kézi- szerszáma védelme érdekében tartsa be az ezzel a szimbólummal jelölt szövegré- szekben foglaltakat! FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa át a hasz- nálati utasítást. FIGYELMEZTETÉS – Olvassa el az ehhez a kéziszerszámhoz mellékelt összes biztonsági figyelmeztetést, előírást, illusztrációt és specifikációt. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Őrizze meg a jövőbeli használatra is valamennyi biztonsági előírást és utasítást. Csak ezekkel a dokumentumokkal együtt adja tovább másnak az elektromos kéziszerszámot. A) Tartsa az elektromos kéziszerszámot a szigetelt markolati felületen,ha olyan munkát végezne, amelynek során a saját hálózati veze- tékéhez érhet. A feszültség alatt álló vezetékkel való érintkezés a gép fém részeit feszültség alá helyezheti, és ez elektromos áramütést okozhat. b) Rögzítse és biztosítsa a szerszámot satuk segítségével, vagy egyéb módon, egy stabil alapon. Ha a munkadarabot csak kézzel vagy a testéhez szorítva tartja, az labilis marad, ami az elle- nőrzés elvesztéséhez vezethet. c) Ne használjon olyan tartozékot, melyet a gyártó nem speciálisan ehhez az elektromos kéziszerszámhoz fejlesztett ki, ill. amelynek a használatát nem ajánlja kifejezetten. Önmagában az, hogy egy adott tartozék az elektromos kéziszerszámra felszerelhető, még nem garantálja annak biztonságos használhatóságát. d) Ne használjon sérült betétszerszámot. Minden használat előtt ellenőrizze a váltó vágólapokat, nincs-e azokon lapattanás, repedés, nem koptak vagy nem használódtak-e el erősen. Ha az elektromos kéziszerszám vagy a felszerelt betétszerszám leesik, ellenőrizze, hogy nem sérült-e meg, szükség esetén cserélje ki a sérült szerszámot. e) Viseljen személyi védőfelszerelést. Az alkalmazástól függően használjon teljes arcvédő maszkot, szemvédő maszkot vagy védőszemüveget. Amennyiben szükséges, viseljen porvédő maszkot, hallásvédő eszközt, védőkesztyűt vagy speciális védőkötényt, melyek védenek az apró anyagrészecskéktől. A szemet védeni kell a különböző alkalmazások során keletkező szétrepülő idegen testektől. A por- vagy légzésvédő maszknak ki kell szűrnie az alkalmazás során keletkező port. Ha hosszú időn keresztül erős zajhatásnak van kitéve, halláskárosodást szenvedhet. f) Ügyeljen rá, hogy kívülálló személyek kellő távolságra legyenek a munkavégzés területétől. Minden a munkaterületre belépő személy köteles személyi védőfelszerelést viselni. A munkadarabról vagy a törött betétszerszámról lepattogzó szilánkok elrepülhetnek és a munkaterület közvetlen környezetén kívül is okozhatnak sérüléseket. g) Beindításkor mindig tartsa erősen az elektromos kéziszerszámot. A teljes fordulatszámra való felfutás közben a motor reakciónyomatéka az elektromos kéziszerszám elfordulását okozhatja. h) Ha lehetséges, használjon rögzítőfogókat a munkadarab rögzítéséhez. Soha ne tartsa egyik kezével a munkadarabot, a másik kezével az elektromos szerszámot annak használata közben. A kisebb munkadarabok rögzítésével mindkét keze felszabadul az elektromos kéziszerszám jobb irányíthatósága érdekében.

i) Soha ne tegye le az elektromos

kéziszerszámot, mielőtt a betétszerszám teljesen le nem áll. A forgó betétszerszám érintkezésbe kerülhet a lerakó felülettel, miáltal elveszítheti az ellenőrzést az elektromos kéziszerszám fölött. j) Ne működtesse az elektromos kéziszerszámot szállítás közben. A ruhája véletlenül beakadhat a forgó betétszerszámba, amely befúródhat a testébe. k) Rendszeresen tisztítsa meg az elektromos kéziszerszám szellőzőnyílásait. A motor szellőzése beszívhatja a port a házba, és a nagy

1. Megfelelőségi nyilatkozat

2. Rendeltetésszerű használat

3. Általános biztonsági

4. Különleges biztonsági

mennyiségben felgyülemlett fémpor elektromos veszélyeket okozhat. l) Ne használja az elektromos kéziszerszámot éghető anyagok közelében. Szikrák, vagy forró forgácsok meggyújthatják az ilyen anyagokat. m) Ne használjon olyan betétszerszámot, melynek a hűtéséhez folyadékra van szükség. Víz vagy más folyékony hűtőanyag használata esetén fennáll az elektromos áramütés veszélye.

4.1 Visszacsapódás és megfelelő biztonsági

tudnivalók A visszacsapódás a beakadó vagy blokkolódó forgó csiszolótárcsa miatt bekövetkező hirtelen reakció. A beakadás vagy blokkolás a forgó betétszerszám hirtelen megállását okozza. Ilyenkor az ellenőrizetlen elektromos kéziszerszám a betétszerszám forgásirányával ellentétes irányban a blokkolás helye felé csapódik. Ha egy váltó vágólap beakad a munkadarabba vagy leblokkol, a váltó vágólap munkadarabba merülő pereme beakadhat, aminek következtében kitörhet egy darab a váltó vágólapból, vagy visszacsapódást okozhat. A váltó vágólap tartója ilyenkor a kezelő felé vagy ezzel ellentétes irányban mozdul el, a váltó vágólap blokkolási ponton való forgásirányától függően. Ennek hatására a váltó vágólap akár el is törhet. A visszacsapódás az elektromos szerszám nem megfelelő ill. hibás használatából adódik. A következőkben leírt biztonsági előírások betartásával előfordulása elkerülhető. a)Fogja szorosan az elektromos kéziszerszámot, teste és karja pedig olyan helyzetben legyen, hogy fel tudja fogni a visszacsapódásból eredő erőket. A kezelő megfelelő óvintézkedések megtételével uralma alatt tarthatja a visszacsapódásból eredő erőket. b) Különösen óvatosan használja a szerszámot a sarkokban, éles peremek környékén stb. Akadályozza meg, hogy a betétszerszám visszapattanjon a munkadarabról, és beszoruljon. A forgó betétszerszám a sarkokban, éles peremek közelében vagy visszapattanáskor hajlamos a beszorulásra. Ez az ellenőrzés elvesztéséhez vagy visszacsapódáshoz vezethet. c) A betétszerszámot mindig abban az irányban vezesse be az anyagba, amelyikben a vágóél az anyagot elhagyja (megfelel a forgácskidobás irányának). Az elektromos kéziszerszám helytelen irányban történő vezetése a vágóél munkadarabból való kitörését és a szerszám előtolás irányába való rántását okozza. d) Kerülje a váltó vágólap blokkolódását vagy a túl nagy leszorító nyomást. Ne állítsa a letörés magasságát a maximum megengedettnél nagyobbra. A váltó vágólap túlterhelése növeli annak igénybevételét és hajlamosságát a megakadásra vagy blokkolásra, és ezzel növeli a visszacsapódás vagy a váltó vágólap törésének veszélyét. e) Tartsa távol a kezét a forgó váltó vágólap előtti és utáni területtől. Ha a váltó vágólapot a munkadarabban Öntől távolodó irányban mozgatja, a visszacsapódás közvetlenül Ön felé repítheti az elektromos kéziszerszámba befogott forgó váltó vágólapot. Fordítsa meg, ill. cserélje ki megfelelő időben az eltompult váltó vágólapokat, vagy amelyeknél a bevonat elhasználódott. Az eltompult váltó vágólapok növelik a veszélyét annak, hogy a gép beszorulés kitörik.

4.2 További biztonsági tudnivalók:

Az elektromos kéziszerszámot csak a szigetelt fogantyúfelületeknél fogva fogja meg, mivel a maró a saját hálózati csatlakozó kábelhez is hozzáérhet. Ha a berendezés egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezethetnek. Tartsa tisztán és jól megvilágítva a munkaterületét. Rendetlen és megvilágítatlan munkaterületek balesetekhez vezethetnek. FIGYELMEZTETÉS – Mindig viseljen védőszemüveget. Viseljen hallásvédő felszerelést. Viseljen megfelelő porvédő maszkot. Viseljen megfelelő védőruhát. Figyeljen arra, hogy az elrepülő idegen testek miatt senki9 se sérüljön meg. Tartsa a közelben tartózkodó személyeket és háziállatokat biztonságos távolságban a berendezéstől. Tartsa távol a haját, laza ruházatot, az ujjait vagy más testrészeit. Azok becsípődhetnek és behúzódhatnak. Hosszú haj esetén viseljen hajhálót. Forgó szerszámra való figyelmeztetés Mindig viseljen védőszemüveget, munkáskesztyűt, és er ős védőcipőt, ha géppel dolgozik! Éles peremek okozta sérülésveszély. Viseljen védőkesztyűt. A váltó vágólapok, a váltó vágólap tartója, a munkadarab és a forgácsok a munka befejezése után forróak lehetnek. Viseljen védőkesztyűt. Ha hosszabb ideig dolgozik, viseljen fülvédőt. A hosszabb időn keresztül ható erős zajszint halláskárosodást okozhat. Csak éles, sérülésmentes váltó vágólapot használjon. A munkadarabnak szorosan kell feküdnie és azt csúszás ellen biztosítani kell, pl. befogó szerkezet segítségével. A nagy munkadarabokat megfelelően alá kell támasztani.MAGYARhu

Gondoskodjon arról, hogy a használat során fellépő szikra és forró forgácsok ne okozzanak veszélyt, pl. ne találják el a felhasználót vagy más személyt, vagy ne gyújthassanak fel gyúlékony anyagokat. A veszélyeztetett területeket nehezen gyulladó takaróval kell védeni. Tartson készenlétben a tűzveszélyes területen megfelelő oltóanyagot. A készülékre felszerelt markolatokat mindkét kézzel erősen kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni. Tartsa távol kezeit a marás területétől és a betétszerszámtól. Ne érjen hozzá a forgásban levő betétszerszámhoz! A forgácsot és hasonló anyagokat csak a gép leállásakor távolítsa el. A tengelyreteszelő gombot (2) csak álló motor mellett működtesse. Megrongálódott, egyenetlen ill. vibráló betétszerszámok nem használhatóak. Ne végezzen fej feletti munkát. A porterhelés csökkentése: VIGYÁZAT - Néhány porfajta, amely csiszolópapírral való csiszolás, fűrészelés, csiszolás, fúrás és egyéb munkavégzés során keletkezik, olyan vegyszereket tartalmaz, amelyeknél ismeretes, hogy az rákkeltő, születési hibákat, vagy egyéb reprodukciós károkat okozhatnak. Ezen vegyszerekre vonatkozó néhány példa: - ólom ólomtartalmú festékrétegekből, - ásványi por téglákból, cement és egyéb falazó nyersanyagokból, és - arzén, valamint króm vegyszerrel kezelt fa esetén. Ezen termelésekben rejlő veszély változó annak függvényében, milyen gyakran végez ilyen munkákat. Annak érdekében, hogy csökkenteni lehessen ezen vegyszerek okozta terhelést: dolgozzon mindig jól szellőztetett területen és megfelelő engedélyezett védőfelszereléssel, mint pl. olyan porvédő álarccal, amelyet kifejezetten a mikroszkopikusan kis részecskék kiszűrésére fejlesztettek ki. Ez vonatkozik egyéb nyersanyagok által keletkezett porra, mint pl. néhány fafajta (pl. tölgy- vagy bükkfaporra), fém, azbeszt esetén. További ismert betegségek pl. allergiás reakciók, légúti megbetegedések. Figyeljen arra, hogy ne kerüljön a testébe por. Vegye figyelembe az anyagra, a személyzetre, a felhasználásra és a felhasználás helyére vonatkozó érvényes irányelveket (pl. munkavédelmi előírásokat, hulladékeltávolítást). Fogja fel a keletkező részecskéket, kerülje a környezetbe való lerakódást. Használjon speciális munkavégzésre alkalmas tartozékokat. Ezzel kevesebb részecske jut ellenőrizetlenül a környezetbe. Használjon megfelelő porelszívó berendezést. Csökkentse a porleterhelést a következők szerint: - ne irányítsa magára, a közelben tartózkodó személyekre vagy a lerakódott porra a kiáramló részecskéket és a gépből kiáramló levegőt, - használjon elszívó berendezést és/vagy légtisztító berendezést, -szellőztesse megfelelően a munkavégzés területét és tartsa azt porszívózással tisztán. Seprés vagy lefújás felkavarja a port. - Szívja le vagy mossa ki a védőruházatot. Ne fújja azt le, ne porolja ki vagy ne kefélje le.

4.3 Speciális biztonsági tudnivalók hálózati

üzemű gépekhez: A dugót húzza ki a csatlakozóaljzatból, mielőtt bármiféle beállítást, átalakítást, karbantartást vagy tisztítás végezne. Ajánljuk telepített elszívóberendezés használatát. Kapcsoljon elé mindig egy max. 30 mA kiváltó árammal ellátott FI-védőkapcsolót (RCD). A gép Fi- védőkapcsolóval való lekapcsolásakor el kell végezni a gép ellenőrzését és tisztítását. Lásd a 10. Tisztítás c. fejezetet.

4.4 Speciális biztonsági tudnivalók

akkumulátoros üzemű gépekhez: Beállítás, átalakítás, karbantartás vagy tisztítás előtt vegye ki az akkuegységet gépből. Óvja az akkuegységet a nedvességtől! Ne tegye ki az akkuegységet tűz hatásának! Ne használjon sérült vagy deformálódott akkuegységet! Ne nyissa fel az akkuegységet! Ne érintse meg vagy ne zárja rövidre az akkuegység érintkezőit! A hibás Li-ion akkuegységből enyhén savas, éghető folyadék folyhat ki! Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a bőrével, azonnal öblítse le bő vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és haladéktalanul vesse alá magát orvosi kezelésnek! Egy meghibásodott gép esetén ki kell venni a gépből az akkuegységet. A lítium-ionos akkuegység szállítása: A lítium-ionos akkuegység szállítása a veszélyes anyagokról szóló rendelet (UN 3480 und UN 3481) hatálya alá esik. A lítium-ionos akkuegység szállítása során mindig tájékozódjon az aktuálisan érvényes előírásokról. Adott esetben érdeklődjön a szállító vállalatánál. Tanúsítvánnyal ellátott csomagolás a Metabo vállalattól igényelhető. Csak akkor adjon fel akkuegységet, ha annak háza sértetlen és abból nem lép ki folyadék. Feladáshoz vegye ki az akkuegységet a gépből. Biztosítsa az érintkező k rövidzárlat elleni védelmét (pl. ragasztószalaggal). Lásd a 2. oldalon. 1rögzítőcsavar

5. ÁttekintésMAGYAR hu

2tengelyreteszelő gomb 3 kengyelmarkolat 4 szárnyas anyák 5 tolókapcsoló 6markolat 7 fordulatszám-beállító kerék 8porszűrő * 9 elektronikai jel-kijelző * 10 nyomógomb az akkuegység kireteszeléséhez * 11 a kapacitáskijelző nyomógombja * 12 kapacitás- és figyelmeztető kijelző * 13 akkuegység * 14 skálagyűrű 15 beállító gyűrű 16 skála 17 recézett fejű csavar * 18 párhuzamos ütköző* 19 felfekvési felület 20 csavar a gömbcsapágy futógyűrű rögzítéséhez 21 gömbcsapágy futógyűrű 22 váltó vágólap 23 rögzítőcsavar 24 váltólaptartó *kiviteltől függően

6.1 Speciálisan hálózati üzemű gépekhez

Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak. Kapcsoljon elé mindig egy max. 30 mA kiváltó árammal ellátott FI-védőkapcsolót (RCD).

6.2 A kengyelmarkolat beállítása

Csak felhelyezett kengyelmarkolattal (3) dolgozzon! - Lazítsa meg a szárnyas anyákat (4) bal és jobb oldalon. - Állítsa be a kengyelmarkolat (3) kívánt szögét. - Húzza meg kézzel erőteljesen a szárnyas anyákat (4) bal és jobb oldalon.

6.3 Speciálisan akkumulátoros üzemű

gépekhez Porszűrő Erősen szennyezett környezetben mindig helyezze fel a porszűrőt (8). Felszerelt porszűrővel (8) a gép gyorsabban melegszik. Az elektronika megvédi a gépet a túlmelegedéstől (lásd a 11. fejezetet). Felhelyezés: Lásd az A ábrát a 2. oldalon. Helyezze fel a porszűrőt (8) a bemutatott módon. Levétel: A porszűrőt (8) a felső éleinél csekély mértékben emelje meg és lefelé vegye le. Elfordítható akkuegység Lásd a 2. oldalon a B ábrát. A gép hátsó része 3 fokozatban 270°-kal elfordítható és ezáltal a gép alakja a munkafeltételekhez igazítható. Csak bereteszelődött állásban dolgozzon a géppel. Akkuegység Az akkuegységet (13) használat előtt fel kell tölteni. Az akkuegységet teljesítménycsökkenéskor töltse fel újra. Az akkuegység feltöltésére vonatkozó utasításokat a Metabo töltő használati útmutatójában találhat. A „Li-Power“ Li-ionos akkuegységek kapacitás- és figyelmeztető kijelzővel (12) rendelkeznek: - Nyomja meg a gombot (11) és a LED-lámpák kijelzik a töltésszintet. - Ha valamelyik LED-lámpa villog, akkor az akkuegység majdnem teljesen lemerült, és újra fel kell tölteni. Az akkuegység kivétele, behelyezése Kivétel: Nyomja meg az akkuegység-kireteszelő gombot (10) és az akkuegységet (13) lefelé húzza ki. Behelyezés: Tolja fel az akkuegységet (13) bekattanásig.

6.4 A párhuzamütköző felhelyezése

Lásd az ábrát a 2. oldalon

1. Helyezze fel a párhuzamütközőt (18) az ábrának

2. Csavarozza be a recés fejű csavart (17) a

menetfuratok egyikébe.

3. Állítsa be a párhuzamütközőt (18) elforgatással

4. Húzza meg szorosan a recés fejű csavart (17).

Bármilyen beállítás, átalakítás, karbantartás vagy tisztítás előtt vegye ki az akkuegységet gépből / húzza ki a csatlakozót a csatlakozó aljzatból. A váltó vágólapok, a váltó vágólap tartója, a munkadarab és a forgácsok a munka befejezése után forróak lehetnek. Viseljen védőkesztyűt. Zúzódásveszély! Viseljen védőkesztyűt.

7.1 A skála beállítása (csak igény esetén)

Gyárilag a skálákat (14), (16) megfelelően beállították. Amennyiben azokat ennek ellenére egyszer újra be kellene állítani, lásd a 9.3. fejezetet.

7.2 A letörés magasságának beállítása

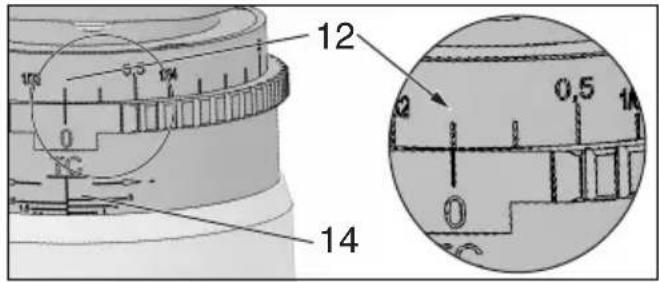

Olvassa le a beállított letörési magasságot

1. Olvassa le a beállított letörési magasságot a

skálagyűrűn (14). Lásd az ábrát: Beállított letörési magasság = 0,7 mm. (A skála (16) körülbelüli orientációt nyújt beállításnál).

7. BeállításMAGYARhu

A letörési magasság beállító gyűrű elforgatásával való beállítása:

2. Tolja le a beállító gyűrűt (15) és forgassa el

azt. A letörési magasság 0,1 mm (0.004“)-es lépésekben átállítható. Minden egyes teljes fordulat a letörési magasság 3,0 mm (1/8“)-es megváltoztatását jelenti. Marási folyamatonként maximum 3,0 mm-t hordhat le. Nagyobb letörési magasságokat több marási folyamatban kell elkészíteni. Ennek során ne lépje túl a maximum megengedett letörési magasságot (lásd a Műszaki adatok c. fejezetet).

3. Végezzen próbamarást.

8.1 Bekapcsolás / kikapcsolás

A gépet mindig két kézzel fogja. Először kapcsolja be, majd helyezze a betétszerszámot a munkadarabra. Kerülje a nem kívánt beindulást: mindig kapcsolja ki a gépet, ha kihúzza a csatlakozót a csatlakozó aljzatból, vagy áramkimaradás lépne fel, ill. ha kiveszi az akkuegységet a gépből. Folyamatos bekapcsolásnál a berendezés akkor is tovább forog, ha az a kezéből már kicsavarodott. Ezért a készülékre felszerelt fogantyúkat mindkét kézzel erősen meg kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni. Kerülje el, hogy a gép port vagy forgácsot kavarjon fel, vagy szívjon be. A gépet kikapcsolás után csak akkor tegye le, ha a motor már teljesen leállt. Tolókapcsolóval ellátott gép: Bekapcsolás: Tolja előre a tolókapcsolót (5). A tartós bekapcsoláshoz ezután nyomja le addig, amíg az bekattan. Kikapcsolás: Nyomja le és engedje fel a tolókapcsoló (5) végét.

8.2 Fordulatszám beállítása

• Az állító kerékkel (7) a fordulatszám előre beállítható és fokozatmentesen megváltoztatható. Az 1-6. állás hozzávetőleg a következő üresjárati fordulatszámnak felel meg: 1 p. 4500
• / min 4 p. 9500
• / min 2 p. 6200
• / min 5 p. 1080
• 0 / min 3 p. 8100
• / min 6 p. 1150
• 0 / min A VC-elektronika lehetővé teszi az anyagnak megfelelő munkavégzést, és terhelés alatt is közel állandó fordulatszámot biztosít. A fordulatszámra vonatkozó javaslatok különböző anyagok esetén: Alumínium, réz, sárgaréz p. 4
• -6 Acél 400 N/mm2-ig p. 4
• -6 Acél 600 N/mm2-ig p. 3
• -5 Acél 900 N/mm2-ig p. 2
• -4 Nemesacél -3 Legjobb, hogy ha gyakorlati próbával ellenőrzi az optimális beállítást. p. 1

8.3 Munkavégzésre vonatkozó utasítások

Figyelmeztetés: Vékony lemezek megmunkálásához (>=0,7mm) helyezze fel a csúszógyűrűt (a kiviteltő l függően, rendelési szám:

3.16.06.608.0). Tartsa be a csúszógyűrű használati

utasításában foglaltakat.

1. A váltó vágólapok (22) ellenőrzése. Cserélje ki a

megrongálódott vagy elkopott váltó vágólapokat.

2. Állítsa be a letörési magasságot (lásd a 7.2.

3. A készülékre felszerelt markolatokat mindkét

kézzel erősen kell tartani, stabil állást elfoglalva, a munkára koncentráltan kell dolgozni.

4. Először kapcsolja be a gépet, majd helyezze azt

a felfekvési felületével (19) a munkadarabra és csak ezután vezesse lassan a betétszerszámot a munkadarabhoz.

5. Maráskor mindig ellenirányban (lásd az ábrát)

kell végezni a munkát. Különben fennáll a visszacsapás veszélye. Mérsékelt, a megmunkálandó anyagnak, ill. a kiválasztott fordulatszámnak megfelelő előtolással kell marni. A túl alacsonyan kiválasztott fordulatszám és / vagy a túl gyors előtolás eredményeképpen rezgések léphetnek fel (a gépen). Ne akadjon be a szerszám, ne nyomja rá, ne rángassa

6. A gépet úgy kell vezetni, hogy a

párhuzamütköző (18) a munkadarabra feküdjön.

Amennyiben párhuzamütköző nélkül dolgozik: A gépet úgy kell vezetni, hogy a gömbcsapágy- indítógyűrű (21) a munkadarabra feküdjön.

7. A munkavégzés befejezése: Vigye el a

betétszerszámot a munkadarabtól, kapcsolja ki a gépet. Várja meg, amíg leáll a motort, tegye le a gépet.

9.1 A váltó vágólapok cseréje

Ellenőrizze rendszeresen a váltó vágólapok tartóját (24). A megrongálódott, vagy elkopott váltó vágólap tartót meg kell javíttatni/ki kell cserélni. Ellenőrizze rendszeresen az összes váltó vágólapot (22). Cserélje ki a megrongálódott vagy elkopott váltó vágólapokat. Bármilyen beállítás, átalakítás, karbantartás vagy tisztítás előtt vegye ki az akkuegységet gépből / húzza ki a csatlakozót a csatlakozó aljzatból. A váltó vágólapok, a váltó vágólap tartója, a munkadarab és a forgácsok a munka befejezése után forróak lehetnek. Viseljen védőkesztyűt. Fordítsa meg, ill. cserélje ki megfelelő időben az eltompult váltó vágólapokat, vagy amelyeknél a bevonat elhasználódott. Az eltompult váltó vágólapok növelik a veszélyét annak, hogy a gép beszorulés kitörik. Mindig az összes váltó vágólapot meg kell fordítani vagy ki kell cserélni. Csak a Metabo által engedélyezett váltó vágólapokat használja. Lásd a Tartozékok c. fejezetet.

1. A beállító gyűrű (15) ütközésig való

elforgatásával a váltó vágólap tartóját (24) maximumig kitekerni - így a váltó vágólapok jól hozzáférhetővé válnak.

2. Nyomja be a tengelyt reteszelő gombot (2) és

forgassa el a váltó vágólapok tartóját (15) kézzel,, míg a tengelyt reteszelő gomb (2) érezhetően be nem reteszelődik. Tartsa a tengelyreteszelő gombot (2) benyomva.

3. Csavarja ki a rögzítőcsavart (23) és vegye ki a

váltó vágólapokat (22).

4. Forgassa el a váltó vágólapokat vagy,

amennyiben az összes él eltompult, helyezzen be új váltó vágólapokat.

5. Csavarozza fel újra szorosan a váltó

vágólapokat (22) a rögzítőcsavarral (23). Forgatónyomaték: 5 Nm.

6. Forgassa el a beállító gyűrűt (15) az ellenkező

irányba, hogy a váltó vágólap tartója (24) újra a normális munkaállásba kerüljön. (Úgy, hogy a maximum megengedett letörési magasságot ne lépje túl, lásd a Műszaki adatok c. fejezetet).

9.2 A gömbcsapágy futógyűrű cseréke (csak

szükség esetén): Ellenőrizze rendszeresen a gömbcsapágy- futógyűrű (21) könnyen áróságát. Cserélje ki a gömbcsapágy-futógyűrűt. (Rend. sz.: 316093300)

1. Csavarozza le a csavart (20) és vegye ki a

gömbcsapágy-futógyűrűt.

2. Helyezzen fel egy új gömbcsapágy futógyűrűt

(21) és csavarozza fel a csavart (20), húzza meg erősen.

9.3 A skála beállítása (csak igény esetén):

A skálagyűrűt (14) gyárilag megfelelően beállították. Amennyiben a váltó vágólapokat sugarakhoz használják, vagy a beállítás elállítódott, a skála beállítását a következők szerint kell elvégezni:

1. Emelje meg a beállító gyűrűt (15) és forgassa el

azt úgy, hogy a váltó vágólap (22) ne hordjon le anyagot. (Letörési magasság = 0 mm)

2. Lazítsa meg mindkét rögzítőcsavart (14).

3. Forgassa el a skálagyűrűt (14), míg meg nem

jelenik a letörési magasság 0 mm.

4. Húzza meg újra mindkét rögzítőcsavart (14).

5. Végezzen próbamarást.

Forgács és részecskék lerakódhatnak a marófejen. Ez a marófej blokkolásához vezethet. Tisztítsa meg rendszeresen a marófejet és annak környezetét és távolítsa el a forgácsot és a részecskéket. A megmunkálás során részecskék juthatnak az elektromos szerszám belsejébe. Ez befolyásolja az elektromos szerszám hűtését. A vezető lerakódások befolyásolhatják az elektromos szerszám védő szigetelését és villamos veszélyeket okozhatnak. Az elektromos szerszám minden első és hátsó légrését rendszeresen, gyakran és alaposan le kell szívni vagy száraz levegővel át kell fújni. Ezt megelőzően húzza ki az elektromos szerszámot az energiaellátásról és a munkavégzés során viseljen védőszemüveget és porálarcot.

11.1 Hálózati üzemű gépek:

- Túlterhelés elleni védelem: A terhelés alatti fordulatszám ERŐSEN lecsökken. A motor hőmérséklete túl magas! Járassa üresjáratban a gépet, amíg az lehűl. - Túlterhelés elleni védelem: A terhelés alatti fordulatszám KICSIT lecsökken. A gépet túlterhelik. Csökkentett terheléssel dolgozzon tovább. - Metabo S-automatic biztonsági lekapcsolás: A gép magától KIKAPCSOLT. Az áramerősség túlságosan gyors emelkedésénél (mint az pl. egy hirtelen elakadáskor vagy visszaütéskor fellép), a gép kikapcsol. Kapcsolja ki a gépet a tolókapcsolóval (5). Ezután kapcsolja azt ismét be és dolgozzon tovább a szokásos módon. Kerülje el a további elakadást. Lásd a 4.1. fejezetet.

11. HibaelhárításMAGYARhu

- Véletlen bekapcsolás elleni védelem: A gép nem működik. Működésbe lépett a véletlen bekapcsolás elleni védelem. Amennyiben a csatlakozódugót bekapcsolt gépnél dugják be, vagy az áramellátás előzetes megszakítás után ismét rendelkezésre áll, a gép nem indul el. Kapcsolja ki, majd újra be a készüléket.

11.2 Akkumulátoros üzemű gépek:

- Az elektronikai jel kijelzője (9) világít és csökken a terhelési fordulatszám. A hőmérséklet túl magas! Járassa a gépet üresjáratban, amíg az elektronikus jel-kijelző el nem alszik. - Az elektronikus jel-kijelzője (9) villog és a gép nem működik. Működésbe lépett a véletlen bekapcsolás elleni védelem. Ha az akkuegységet bekapcsolt gépnél helyezi be, akkor a gép nem indul el. Kapcsolja ki, majd újra be a készüléket. Csak eredeti Metabo- vagy CAS (Cordless Alliance System) akkuegységeket és tartozékokat használjon. Csak olyan tartozékokat használjon, amelyek megfelelnek az ebben a használati utasításban megadott követelményeknek és adatoknak. A tartozékokat biztosan kell felhelyezni. Amennyiben a gépet egy tartóban működtetik: A gépet biztonságosan rögzíteni kell. A gép feletti uralom elvesztése sérüléshez vezethet. AVáltó vágólapok HM (keményfém) váltó vágólap 45°. 6.23560 HM (keményfém) váltó vágólap R 2. 6.23561 HM (keményfém) váltó vágólap R 3. 6.23562 BTöltők: ASC Ultra, ASC 15, ASC 30 stb. CKülönböző kapacitású akkuegységek. Csak olyan akkuegységet vásároljon, amelynek feszültsége illik az elektromos kéziszerszámhoz. Rendelési szám: 6255920005,2 Ah (Li-Power) Rendelési szám: 6253680005,5 Ah (LiHD) Rendelési szám: 6253690008,0 Ah (LiHD) stb. A teljes tartozékprogram megtalálható a www.metabo.com honlapon vagy a katalógusban. Elektromos szerszám javítását csak villamos szakember végezheti! Egy meghibásodott hálózati csatlakozó vezetéket csak speciális, eredeti Metabo hálózati csatlakozó vezetékre lehet kicserélni, amely a Metabo Service -nél szerezhető be. A javításra szoruló Metabo elektromos kéziszerszámokkal kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja. A pótalkatrészek listája letölthető a www.metabo.com honlapról. Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat. A csomagolóanyagokat a jelölésük alapján a helyi irányelveknek megfelelően kell a hulladékeltávolításba vinni. További információkat a www.metabo.com honlapon találhat a Szerviz menüpontban. Csak az EU tagországok esetében: Elekt- romos kéziszerszámot soha ne dobjon háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak nemzeti jogi átvétele értelmében a használt elektromos kéziszerszá- mokat szelektíven kell gyűjteni, és lehetővé kell tenni azok környezetkímélő újrahasznosítását. Speciális tudnivalók akkumulátoros üzemű gépekhez: Az akkuegységet ne dobja a háztartási szemétbe! Juttassa vissza a sérült vagy elhasználódott akkuegységet a Metabo kereskedőknek! Az akkuegységet ne dobja vízbe! Működtesse a készüléket az akkuegység teljes lemerüléséig. Biztosítsa az érintkezők rövidzárlat elleni védelmét (pl. ragasztószalaggal). Az adatok értelmezését lásd a 3. oldalon. A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva. U =az akkuegység feszültsége n =üresjárati fordulatszám (legnagyobb fordulatszám)

=névleges felvett teljesítmény

=leadott teljesítmény m =súly a legkisebb akkuegységgel / súly hálózati kábel nélkül A mérési eredményeket az EN 62841 szabvány szerint határoztuk meg. Megengedett környezeti hőmérséklet üzemelés közben: -20 °C - 50 °C (korlátozott teljesítmény 0 °C alatti hőmérséklet esetén). Megengedett környezeti hőmérséklet tárolásnál: 0 °C - 30 °C II védelmi osztályú gép ~ váltóáram Egyenáram A fenti műszaki adatokra tűrés vonatkozik (a mindenkor érvényben levő szabványoknak megfelelően). Emissziós értékek Ezek az értékek lehetővé teszik az elektromos szerszám kibocsátási értékeinek meghatározását, illetve különböző elektromos szerszámok összehasonlítását. Az alkalmazási feltételektől, az elektromos szerszám állapotától vagy a használt betétszerszámoktól függően a tényleges környezeti terhelés nagyobb vagy kisebb is lehet. A becsléshez vegye figyelembe a munkaszüneteket

14. Környezetvédelem

15. Műszaki adatokMAGYAR hu

és az alacsonyabb környezeti terheléssel járó fázisokat is. A megfelelően alkalmazott becsült értékek alapján írjon elő védőintézkedéseket a felhasználó számára, illetve hozzon szervezési intézkedéseket. rezgésösszérték (háromdimenziós vektorösszeg) EN 62841 szerint meghatározva:

h, SG =rezgéskibocsátási érték

h,SG =bizonytalanság (rezgés) jellemző A-osztályú zajszint

=hangteljesítményszint

=bizonytalanság Munka közben a zajszint túllépheti a 80 db(A) értéket. Viseljen fülvédőt! Elektromágneses zavarok: Rendkívüli külső elektromágneses zavar esetén egyes esetekben átmeneti fordulatszám- csökkenések léphetnek fel, vagy működésbe léphet az újraindítás elleni védelem. Ebben az esetben kapcsolja ki, majd újra be a gépet.РУССКИЙru
