| Tipo de producto | Fresadora inalámbrica |
| Marca | Metabo |
| Modelo | KFM 18 LTX 3 RF |
| Tensión nominal | 18 V (batería de iones de litio) |
| Velocidad en vacío | 4500 - 11500 rpm (ajustable en 6 posiciones) |
| Peso | Aprox. 2,5 kg (con batería ligera) |
| Alimentación | Batería de iones de litio (sistema CAS) |
| Capacidad de fresado máximo por pasada | 3,0 mm |
| Altura de chaflán máxima | 3,0 mm |
| Accesorios incluidos | Guía paralela, llave, plaqueta amovible |
| Materiales mecanizables | Acero, acero inoxidable, aluminio, latón, cobre |
| Seguridad | Parada de seguridad S-automatic, protección contra sobrecarga, protección contra reencendido |
| Velocidad recomendada para acero inoxidable | Posición 1-3 |
| Velocidad recomendada para aluminio | Posición 4-6 |
| Lubricante para aluminio e inoxidable | Ref. 6.23443 |
| Mantenimiento | Limpiar regularmente las ranuras de ventilación; reemplazar las plaquetas desgastadas |
| Piezas de repuesto principales | Plaquetas amovibles (6.23560, 6.23561, 6.23562), anillo de desgaste (316093300), baterías, cargadores |
| Reparabilidad | Reparación por electricista; piezas disponibles a través de Metabo |
Preguntas frecuentes - KFM 18 LTX 3 RF METABO
Preguntas de los usuarios sobre KFM 18 LTX 3 RF METABO
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Fresadora en formato PDF gratis! Encuentra tus instrucciones KFM 18 LTX 3 RF - METABO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. KFM 18 LTX 3 RF de la marca METABO.

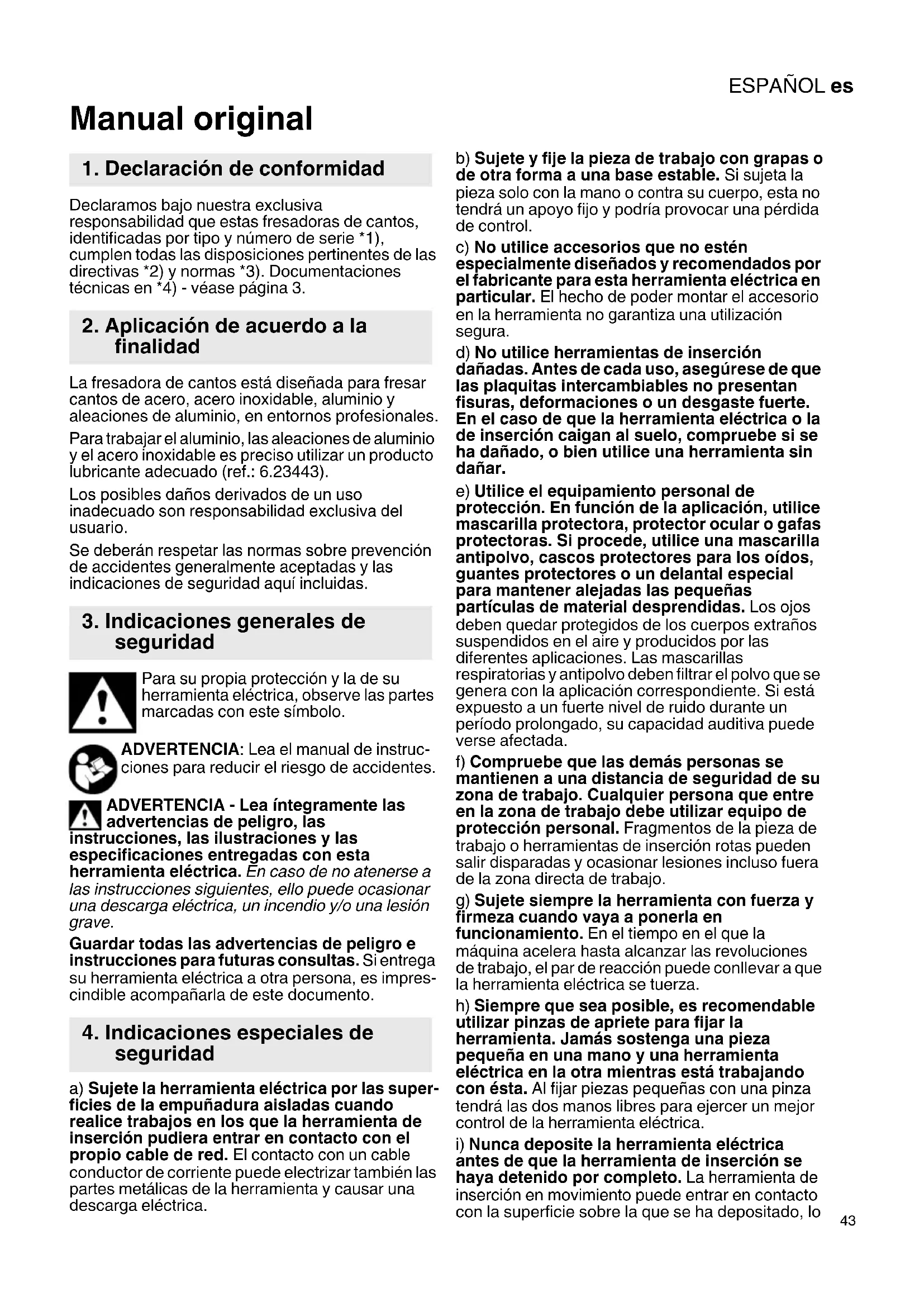

MANUAL DE USUARIO KFM 18 LTX 3 RF METABO
1. Declaración de conformidad
Declaramos bajo nuestra exclusiva responsabilidad que estas fresadoras de cantos, identificadas por tipo y número de serie *1), cumplen todas las disposiciones pertinentes de las directivas *2) y normas *3). Documentaciones técnicas en *4) - véase página 3.
2. Aplicación de acuerdo a la finalidad
La fresadora de cantos está diseñada para fresar cantos de acero, acero inoxidable, aluminio y aleaciones de aluminio, en entornos profesionales.
Para trabajar el aluminio, las aleaciones de aluminio y el acero inoxidable es preciso utilizar un producto lubricante adecuado (ref.: 6.23443).
Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario.
Se deberán respetar las normas sobre prevención de accidentes generalmente aceptadas y las indicaciones de seguridad aquí incluidas.
3. Indicaciones generales de seguridad
Para su propia protección y la de su herramienta eléctrica, observe las partes marcadas con este símbolo.
ADVERTENCIA: Lea el manual de instrucciones para reducir el riesgo de accidentes.
ADVERTENCIA - Lea íntegramente las advertencias de peligro, las instrucciones, las ilustraciones y las especificaciones entregadas con esta herramienta eléctrica. En caso de no atenerse a las instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o una lesión grave.
Guardar todas las advertencias de peligro e instrucciones para futuras consultas. Si entrega su herramienta eléctrica a otra persona, es imprescindible acompañarla de este documento.
4. Indicaciones especiales de seguridad
a) Sujete la herramienta eléctrica por las superficies de la empuñadura aisladas cuando realice trabajos en los que la herramienta de inserción pudiera entrar en contacto con el propio cable de red. El contacto con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar una descarga eléctrica.
b) Sujete y fije la pieza de trabajo con grapas o de otra forma a una base estable. Si sujeta la pieza solo con la mano o contra su cuerpo, esta no tendrá un apoyo fijo y podría provocar una pérdida de control.
c) No utilice accesorios que no estén especialmente diseñados y recomendados por el fabricante para esta herramienta eléctrica en particular. El hecho de poder montar el accesorio en la herramienta no garantiza una utilización segura.
d) No utilice herramientas de inserción dañadas. Antes de cada uso, asegúrese de que las plaquitas intercambiables no presentan fisuras, deformaciones o un desgaste fuerte. En el caso de que la herramienta eléctrica o la de inserción caigan al suelo, compruebe si se ha dañado, o bien utilice una herramienta sin dañar.
e) Utilice el equipamiento personal de protección. En función de la aplicación, utilice mascarilla protectora, protector ocular o gafas protectoras. Si procede, utilice una mascarilla antipolvo, cascos protectores para los oídos, guantes protectores o un delantal especial para mantener alejadas las pequeñas partículas de material desprendidas. Los ojos deben quedar protegidos de los cuerpos extraños suspendidos en el aire y producidos por las diferentes aplicaciones. Las mascarillas respiratorias y antipolvo deben filtrar el polvo que se genera con la aplicación correspondiente. Si está expuesto a un fuerte nivel de ruido durante un período prolongado, su capacidad auditiva puede verse afectada.
f) Compruebe que las demás personas se mantienen a una distancia de seguridad de su zona de trabajo. Cualquier persona que entre en la zona de trabajo debe utilizar equipo de protección personal. Fragmentos de la pieza de trabajo o herramientas de inserción rotas pueden salir disparadas y ocasionar lesiones incluso fuera de la zona directa de trabajo.
g) Sujete siempre la herramienta con fuerza y firmeza cuando vaya a ponerla en funcionamiento. En el tiempo en el que la máquina acelera hasta alcanzar las revoluciones de trabajo, el par de reacción puede conllevar a que la herramienta eléctrica se tuerza.
h) Siempre que sea posible, es recomendable utilizar pinzas de apriete para fijar la herramienta. Jamás sostenga una pieza pequeña en una mano y una herramienta eléctrica en la otra mientras está trabajando con ésta. Al fijar piezas pequeñas con una pinza tendrá las dos manos libres para ejercer un mejor control de la herramienta eléctrica.
i) Nunca deposite la herramienta eléctrica antes de que la herramienta de inserción se haya detenido por completo. La herramienta de inserción en movimiento puede entrar en contacto con la superficie sobre la que se ha depositado, lo
ESPAÑOLes
que puede provocar una pérdida de control sobre la herramienta eléctrica.
j) No deje la herramienta eléctrica en marcha mientras la transporta. La ropa podría engancharse involuntariamente en la herramienta en movimiento y la herramienta podría perforar su cuerpo.
k) Limpie regularmente la ranura de ventilación de su herramienta eléctrica. El ventilador del motor introduce polvo en la carcasa, y una fuerte acumulación de polvo de metal puede provocar peligros eléctricos.
I) No utilice la herramienta eléctrica cerca de materiales inflamables. Las chispas y virutas calientes podrían prender en estos materiales.
m) No utilice ninguna herramienta de inserción que precise refrigeración líquida. La utilización de agua u otros refrigerantes líquidos puede provocar una descarga eléctrica.
4.1 Contragolpe e indicaciones de seguridad correspondientes
El contragolpe es la reacción súbita dada por una herramienta rotatoria bloqueada o enganchada. El enganchamiento o bloqueo conlleva a una parada abrupta de la herramienta en rotación. A su vez se genera una aceleración incontrolada de la herramienta eléctrica en sentido contrario al de giro de la herramienta de inserción en el punto de bloqueo.
Si una plaquita se engancha o se bloquea en la pieza de trabajo, el borde de la plaquita que se introduce en la pieza de trabajo puede quedar retenida y como consecuencia la plaquita puede romperse o provocar un contragolpe. En ese caso, el portaplaquitas podría desplazarse hacia el usuario o en sentido opuesto, en función del sentido de giro de la plaquita en el punto de bloqueo. Esto puede ocasionar también la rotura de las plaquitas intercambiables.
Un contragolpe es la consecuencia de un uso inadecuado o indebido de la herramienta eléctrica. Se puede evitar tomando las medidas apropiadas como las que se describen a continuación.
a) Sujete bien la herramienta eléctrica y mantenga el cuerpo y los brazos en una posición en la que pueda absorber la fuerza del contragolpe. El usuario puede controlar la fuerza del contragolpe adoptando las medidas de precaución apropiadas.
b) Trabaje con especial cuidado en el área de esquinas, bordes afilados, etc. Evite que las herramientas de inserción reboten en la pieza de trabajo y se atasquen. La herramienta de inserción en movimiento tiende a atascarse en las esquinas, en los bordes afilados o cuando rebota. Esto provoca una pérdida de control o un contragolpe.
c) Dirija la herramienta de inserción hacia el material siempre en la misma dirección en la que sale el filo de corte del material (igual a la dirección de salida de la viruta). En caso de llevar la herramienta eléctrica en la dirección incorrecta, el borde de corte de la herramienta de
inserción puede romperse y salir de la pieza de trabajo con lo que la herramienta eléctrica se desviaría hacia la dirección de avance.
d) Evite el bloqueo de la plaquita o una presión excesiva. No ajuste una altura de chaflán superior al límite máximo admisible. La sobrecarga de las plaquitas intercambiables aumenta la carga y la susceptibilidad a atascos o bloqueos, y por lo tanto, la posibilidad de contragolpe o rotura de una plaquita.
e) Evite tocar con la mano el área situada delante y detrás de la plaquita mientras ésta se encuentra en movimiento. Si está moviendo la plaquita en la pieza de trabajo en dirección opuesta a usted, en caso de contragolpe, la herramienta eléctrica podría salir disparada hacia usted con la plaquita en movimiento.
Sustituya o bien rectifique con antelación suficiente las plaquitas desafiladas o aquellas cuyo revestimiento esté desgastado. Las plaquitas desafiladas aumentan el riesgo de que la máquina se atasque y se rompa.
4.2 Otras indicaciones de seguridad:
Solamente sujete la herramienta eléctrica por las empuñaduras aisladas, ya que la fresa podría llegar a dañar el cable de red. El contacto con conductores bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica le provoquen una descarga eléctrica.
Mantenga limpio y bien iluminado su puesto de trabajo. El desorden y una iluminación deficiente en las áreas de trabajo pueden provocar accidentes.
ADVERTENCIA – Utilice siempre gafas protectoras.
Lleve puestos cascos protectores.
Utilice una mascarilla de protección de polvo apropiada.
Use ropa de protección adecuada.
Tenga cuidado de que nadie resulte herido por la proyección de cuerpos extraños.
Mantenga a las personas y los animales domésticos cercanos a usted a una distancia segura del aparato.
Mantenga alejados de la máquina el pelo, la ropa suelta, los dedos o cualquier otra parte del cuerpo. Podrían quedar atrapados y ser nados hacia dentro. Utilice una redecilla en le pelo largo.
Advertencia de herramienta en movimiento
Lleve siempre puestas gafas protectoras, guantes de trabajo y calzado firme cuando trabaje con la herramienta.
Peligro de lesiones por bordes afilados. Use guantes protectores.
Las plaquitas intercambiables, el portaplaquitas, la pieza de trabajo y las virutas pueden estar calientes después de trabajar. Use guantes protectores.
Si los trabajos duran un período de tiempo prolongado, usar protección para los oídos. La exposición a niveles de ruido elevados durante períodos prolongados puede causar daños en la capacidad auditiva.
Utilizar únicamente plaquitas afiladas, que no presenten daños.
La pieza de trabajo debe apoyarse firmemente y estar asegurada para evitar que se deslice, utilizando por ejemplo dispositivos de sujeción. Las piezas de trabajo grandes deben estar debidamente sujetas.
Cuide de que las chispas y las virutas calientes generadas durante el trabajo no provoquen ningún peligro, p. ej. que no alcancen al usuario, ni a otras personas ni a sustancias inflamables. Las zonas peligrosas deberán protegerse con mantas ignífugas. Tenga un extintor adecuado al alcance cuando trabaje cerca de zonas peligrosas.
Sujete siempre la herramienta por sus empuñaduras con ambas manos, adopte una postura segura y trabaje concentrado.
Mantenga sus manos lejos de la zona de fresado y de la herramienta de inserción.
¡No toque la herramienta de inserción en rotación! La máquina debe estar siempre detenida para eliminar virutas y otros residuos similares.
Accione el botón de bloqueo del husillo (2) solo con el motor parado.
No deben utilizarse herramientas de inserción dañadas, descentradas o que vibren.
No trabajar por encima de la cabeza.
Reducir la exposición al polvo:
ADVERTENCIA - Algunos polvos generados por el lijado, aserrado, amolado o taladrado herramientas eléctricas y otras actividades de trucción contienen sustancias químicas que se que causan cáncer, defectos de nacimiento y daños sobre la reproducción. Algunos plos de estas sustancias químicas son:
- Plomo procedente de pinturas a base de plomo,
- Sílice cristalina procedente de ladrillos y cemento, así como de otros productos de mampostería, y
- Arsénico y cromo procedentes de madera de construcción tratada químicamente
El riesgo para usted por estas exposiciones varía, dependiendo de qué tan a menudo haga este tipo de trabajo. Para reducir su exposición a estas sustancias químicas: trabaje en un área bien ventilada y trabaje con equipo de seguridad aprobado, como por ejemplo las máscaras antipolvo que están diseñadas especialmente para impedir mediante filtración el paso de partículas microscópicas.
Esto vale asimismo para polvos de otros materiales como p.ej. algunos tipos de madera (como polvo de roble o de haya), metales y asbesto. Otras enfermedades conocidas son p.ej. reacciones alérgicas y afecciones de las vías respiratorias. No permita que estas partículas penetren en su cuerpo.
Respete las directivas y normas nacionales vigentes aplicables a su material, personal, uso y lugar de utilización (p.ej. normas de protección laboral y eliminación de residuos).
Recoja las partículas resultantes en el mismo lugar de emisión, evite que éstas se sedimenten en el entorno.
Utilice únicamente accesorios adecuados para trabajos especiales. Esto reducirá la cantidad de partículas emitidas incontroladamente al entorno.
Utilice un sistema de aspiración de polvo adecuado.
Reduzca la exposición al polvo:
- evitando dirigir las partículas liberadas y la corriente del aparato hacia usted, hacia las personas próximas a usted o hacia el polvo acumulado,
- incorporando un sistema de aspiración y/o un depurador de aire,
- ventilando bien el puesto de trabajo o manteniéndolo limpio mediante sistemas de aspiración. Barrer o soplar solo hace que el polvo se levante y arremoline.
- Lave la ropa de protección o límpiela mediante aspiración. No utilice sistemas de soplado, no la sacuda ni cepille.
4.3 Indicaciones especiales de seguridad para máquinas de red:
Extraiga el enchufe de la toma de corriente antes de realizar cualquier trabajo de ajuste, reparación, reequipamiento o limpieza en la herramienta.
Se recomienda utilizar un sistema de aspiración fijo. Preconecte siempre un dispositivo de corriente residual FI (RCD) con una corriente de desconexión máxima de 30 mA. Al desconectar la máquina mediante el interruptor de protección FI, ésta deberá revisarse y limpiarse. Véase el capítulo 10. Limpieza.
4.4 Indicaciones especiales de seguridad para herramientas con baterías recargables.
Extraiga la batería de la herramienta antes de llevar a cabo cualquier ajuste, reequipamiento, trabajo de mantenimiento o limpieza.
Proteja la batería contra la humedad.
No ponga la batería en contacto con el fuego.
No utilice baterías defectuosas o deformadas.
No abra la batería.
No toque ni ponga en cortocircuito los contactos de la batería.
¡De las baterías de litio defectuosas puede llegar a salir un líquido ligeramente ácido e inflamable!
ESPAÑOLes
En caso de que salga líquido de la batería y entre en contacto con la piel, lávese inmediatamente con abundante agua. En
caso de que el líquido entrara en contacto con los ojos, lávelos con agua limpia y acuda inmediatamente a un centro médico.
Retirar siempre la batería si la herramienta está defectuosa.
Transporte de baterías Li-Ion:
El envío de baterías Li-lon está sujeto a la ley de transporte de mercancías peligrosas (UN 3480 y UN 3481). En caso de envío, cumpla las normas y directivas actualmente vigentes para el transporte de baterías Li-lon. Consulte, si es necesario, a su empresa de transporte. Metabo puede facilitarle embalajes certificados.
Envíe las baterías únicamente si la carcasa no está deteriorada y no existe fuga de líquido. Extraiga la batería de herramienta para enviarla. Asegure los contactos contra un cortocircuito (p. ej. con cinta adhesiva).
5. Descripción general
Véase la página 2.
1 Tornillos prisioneros
2 Botón de bloqueo del husillo
3 Asa
4 Tuercas de mariposa
5 Interruptor deslizante
6 Empuñadura
7 Ruedecilla para el ajuste del número de revoluciones
8 Filtro de polvo *
9 Indicación de señal del sistema electrónico *
10 Tecla de desbloqueo de la batería *
11 Tecla del indicador de capacidad *
12 Indicador de capacidad y de señal *
13 Batería *
14 Anillo graduado
15 Anillo de ajuste
16 Escala
17 Tornillo de cabeza moleteada *
18 Tope paralelo*
19 Superficie de apoyo
20 Tornillos para fijar el anillo de tope del rodamiento de bolas
21 Anillo de tope del rodamiento de bolas
23 Tornillo de fijación
24 Portaplaquitas
*según la versión
6. Puesta en marcha
6.1 Especial para máquinas de red
Antes de conectar el aparato, compruebe que la tensión y la frecuencia de red que se indican en la placa de identificación corresponden a las características de la red eléctrica.
Preconecte siempre un dispositivo de corriente residual FI (RCD) con una corriente
de desconexión máxima de 30 mA.
6.2 Ajuste del asa
¡Trabajar solo con el asa (3) colocada!
- Soltar las tuercas de mariposa (4) a la izquierda y la derecha.
- Ajustar el ángulo deseado para el asa (3).
- Atar con fuerza las tuercas de mariposa (4) a la derecha y a la izquierda con la mano.
6.3 Especial para máquinas con batería
Filtro de polvo
Montar el filtro de polvo (8) siempre que se trabaje en entornos muy contaminados.
Con el filtro de polvo (8) montado, la herramienta se calienta más rápido. El
sistema electrónico protege la máquina contra el sobrecalentamiento (ver capítulo 11.).
Montaje: Véase página 2, figura A.
Montar filtro de polvo (8) tal como se indica.
Desmontaje: Levantar ligeramente los bordes superiores del filtro de polvo (8) y retirarlo hacia abajo.
Batería giratoria
Véase página 2, figura B.
La parte posterior de la herramienta se puede girar 270° en 3 niveles. Gracias a ello, la forma de la herramienta se adapta perfectamente a las diversas condiciones de trabajo. Trabajar sólo en posición de enclavamiento.
Batería
Cargue la batería (13) antes de utilizar el aparato.
Si detecta una disminución de potencia, vuelva a cargar la batería.
Encontrará instrucciones sobre la carga del paquete de baterías en el manual de funcionamiento del equipo de carga de Metabo.
Las baterías de ion litio (Li-Ion) y Li-Power poseen un indicador de capacidad y de señal (12):
- Al presionar el botón (11) los testigos LED indican el nivel de carga.
- Si una lámpara LED parpadea, la batería se encuentra prácticamente vacía y debe volver a cargarse.
Inserción y extracción de la batería
Extracción: Pulsar el botón (10) para desbloquear la batería (13) y retirarla hacia abajo.
Inserción: Empujar la batería (13) hasta que quede encajada.
6.4 Colocación del tope paralelo
Véase la figura de la página 2.
- Insertar el tope paralelo (18) tal y como se muestra.
-
Atornillar el tornillo moleteado (17) en uno de los agujeros roscados.
-
Ajustar el ángulo requerido girando el tope paralelo (18).
-
Apretar fuerte el tornillo moleteado (17).
7. Ajuste
Extraiga la batería de la herramienta / saque el enchufe de la toma de corriente antes de r a cabo cualquier ajuste, reequipamiento, ujo de mantenimiento o limpieza.
Las plaquitas intercambiables, el portaplaquitas, la pieza de trabajo y las virutas en estar calientes después de trabajar. Use ttes protectores.
¡Peligro de aplastamiento! Use guantes protectores.
7.1 Ajuste de las escalas (sólo si es necesario)
Las escalas (14), (16) salen correctamente graduadas de fábrica. Sin embargo, si fuera necesario volver a reajustarlas, consulte el capítulo 9.3.
7.2 Ajuste de la altura de chaflán

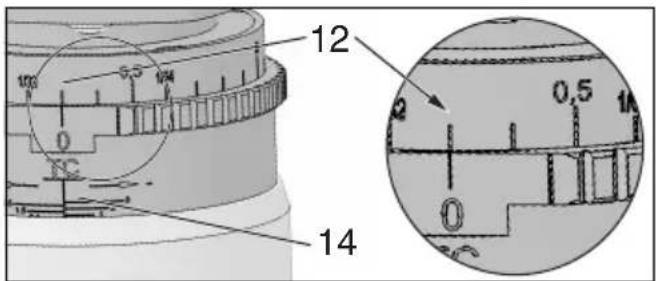

Leer la altura de chaflán ajustada en el anillo graduado (14):
- Leer la altura de chaflán ajustada en el anillo graduado (14). Véase figura: Altura de chaflán ajustada = 0,7 mm. (La escala (16) se utiliza como guía aproximada para el ajuste).


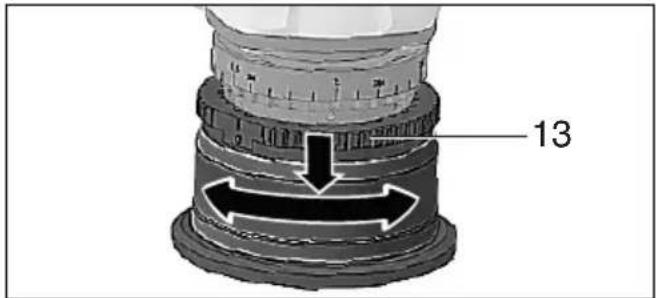

12 14 0.5 1M 0 0.5 100 95 100 NCModificar la altura de chaflán dando vueltas al anillo de ajuste:
- Desplazar hacia abajo el anillo de ajuste (15) y darle vueltas.
Por cada pasada de fresado eliminar como máximo 3,0 mm. Si se precisan chaflanes de mayor altura, realizar varias pasadas. No está permitido sobrepasar la altura de chaflán máxima admisible (véase el capítulo "Datos técnicos").
- Realizar un fresado de prueba.
8. Manejo
8.1 Conexión/Desconexión (On/Off)
Sostenga siempre la herramienta con ambas manos.
Conecte en primer lugar la herramienta de inserción, y a continuación acérquela a la de trabajo.
Evite que la máquina se ponga en funcionamiento por error: desconectarla pre al sacar el enchufe de la toma de corriente ando se haya producido un corte de corriente, n, cuando se haya retirado la batería.
En la posición de funcionamiento continuado, la máquina seguirá funcionando en caso de rrancada de la mano. Por este motivo deben arse las empuñaduras previstas siempre con as manos, adoptar una buena postura y ajar concentrado.
Evite que la máquina aspire o levante polvo y viruta. Una vez se ha desconectado la amienta, espere hasta que el motor esté parados de depositarla.
Conexión: desplace el interruptor deslizante (5) hacia adelante. Para un funcionamiento continuado, moverlo hacia abajo hasta que encaje.
Desconexión: presione sobre el extremo posterior del interruptor deslizante (5) y suéltelo.
8.2 Ajuste del número de revoluciones
La ruedecilla de ajuste (7) permite preseleccionar y modificar el número de revoluciones progresivamente.
Las posiciones 1-6 equivalen aproximadamente a las revoluciones en ralentí siguientes:
1 ..... 4500 / min 4 ..... 9500 / min
2 ...... 6200 / min 5 ...... 10800 / min
3 ..... 8100 / min 6 ..... 11500 / min
El sistema electrónico VC permite la adaptación a los diferentes materiales y mantener un número de revoluciones prácticamente constante incluso en situaciones de carga de trabajo.
Recomendaciones de revoluciones para los diferentes materiales:
aluminio, cobre, latón.... 4-6
acero hasta 400 N/mm2 4-6
acero hasta 600 N/mm2 ....3-5
acero hasta 900 N/mm2 2-4
ESPAÑOLes
Acero fino 1 --3
La mejor forma de establecer el ajuste óptimo es realizando una prueba práctica.
8.3 Indicaciones de funcionamiento
Nota: para procesar chapas finas (>=0,7mm), colocar el anillo de ataque (en función del equipamiento, ref.: 3.16.06.608.0). Observar instrucciones en el manual de manejo del anillo de ataque.
- Revisar las plaquitas intercambiables (22). Sustituir las plaquitas dañadas o desgastadas.
- Ajustar la altura de chaflán (véase capítulo 7.2).
- Sujete siempre la herramienta por sus empuñaduras con ambas manos, adopte una postura segura y trabaje concentrado.
- Primeramente encender la máquina, después posicionar la superficie de apoyo (19) sobre la pieza y solo entonces empezar a introducir lentamente la herramienta de inserción en la pieza de trabajo.
- Para fresar, trabaje siempre en contrarrotación (véase la imagen). De lo contrario, existe riesgo de contragolpe. Al fresar utilizar un avance moderado, adaptado al material sobre el que se trabaja y acorde a las revoluciones elegidas. Un número de revoluciones demasiado bajo y/o un avance demasiado alto podrían provocar fuertes vibraciones (en la máquina). No incline, presione ni balancee la herramienta.
- Desplazar la herramienta de tal manera que el tope paralelo (18) toque la pieza de trabajo. Si se trabaja sin tope paralelo: Desplazar la herramienta de tal manera que el anillo de tope del rodamiento de bolas (21) toque la pieza de trabajo.
- Finalizar el trabajo: Retirar la herramienta de inserción de la pieza de trabajo, desconectar la máquina. Dejar que el motor se detenga, antes de retirar la máquina.
9. Mantenimiento
9.1 Sustitución de las plaquitas intercambiables
Revisar periódicamente el portaplaquitas (24). Reparar o sustituir el portaplaquitas si está dañado o desgastado.
Revisar periódicamente todas las plaquitas intercambiables (22). Sustituir las plaquitas dañadas o desgastadas.
Extraiga la batería de la herramienta / saque el enchufe de la toma de corriente antes de llevar a cabo cualquier ajuste, reequipamiento, trabajo de mantenimiento o limpieza.
Las plaquitas intercambiables, el portaplaquitas, la pieza de trabajo y las virutas
pueden estar calientes después de trabajar. Use guantes protectores.
Sustituya o bien rectifique con antelación suficiente las plaquitas desafiladas o aquellas cuyo revestimiento esté desgastado. Las plaquitas desafiladas aumentan el riesgo de que la máquina se atasque y se rompa.
Dar siempre la vuelta o sustituir todas las plaquitas intercambiables.
Utilizar únicamente plaquitas intercambiables autorizadas por Metabo. Véase el capítulo
Accesorios.
- Dar vueltas al anillo de ajuste (15) hasta llegar al tope y desenroscar el portaplaquitas (24) al máximo para acceder sin problemas a las plaquitas intercambiables.
- Pulsar el botón de bloqueo del husillo (2) y girar el portaplaquitas (15) con la mano, hasta que el botón (2) encaje de forma audible. Mantener pulsado el botón de bloqueo del husillo (2).
- Desenroscar el tornillo de fijación (23) y retirar la plaquita (22).
- Dar la vuelta a la plaquita o si todos los filos están desafilados, sustituirla por una nueva.
- Volver a apretar de nuevo la plaquita (22) con el tornillo de fijación (23). Par de giro: 5 Nm.
- Dar vueltas al anillo de ajuste (15) en sentido contrario para que el portaplaquitas (24) vuelva a su área de trabajo normal. (Sin sobrepasar la altura de chaflán máxima admisible (véase el capítulo Datos técnicos).
9.2 Sustituir el anillo de tope del rodamiento de bolas (solo si es necesario):
Comprobar regularmente que el anillo de tope del rodamiento de bolas (21) funciona con suavidad. Cambiar el anillo de tope del rodamiento de bolas si está defectuoso. (Ref.: 316093300)
- Soltar el tornillo (20) y retirar el anillo de tope del rodamiento de bolas.
- Insertar el nuevo anillo de tope (21) y apretar el tornillo (20) con fuerza.
9.3 Ajustar la escala (solo si es necesario):
El anillo graduado (14) se suministra correctamente ajustado de fábrica.
Cuando se utilizan las plaquitas intercambiables para cortar radios o en caso de que se hayan perdido los ajustes, habrá que reajustar la escala de la siguiente manera:
- Levantar el anillo de ajuste (15) y girarlo hasta que la plaquita (22) deje de cortar material. (Altura de chaflán = 0 mm)
- Soltar los dos tornillos prisioneros (14).
- Girar el anillo graduado (14) hasta visualizar la altura de chaflán 0 mm.
- Apretar los dos tornillos prisioneros (14) con fuerza.
- Realizar un fresado de prueba.
10. Limpieza
Las virutas o las partículas de material desprendido pueden sedimentarse en el cabezal fresador. Esto
puede llevar al bloqueo del cabezal. Limpiar periódicamente el cabezal fresador y su entorno, y retirar las virutas o partículas acumuladas.
Durante el mecanizado pueden liberarse partículas en el interior de la herramienta eléctrica. Esto interfiere en el enfriamiento de la herramienta eléctrica. La sedimentación de partículas conductoras puede deteriorar el aislamiento protector de la herramienta eléctrica y provocar una descarga eléctrica.
Por ello, es importante aspirar o soplar con aire seco regularmente y con esmero todas las ranuras de ventilación delanteras y traseras. Desconectar antes la herramienta eléctrica de la corriente y protegerse con gafas de protección y mascarilla antipolvo.
11. Localización de averías
11.1 Máquinas de red:
- Protección contra sobrecarga: el número de revoluciones bajo carga se reduce DRÁSTICAMENTE. La temperatura del motor es demasiado alta. Deje funcionar la máquina en ralentí hasta que la máquina se haya enfriado.
- Protección contra sobrecarga: el número de revoluciones bajo carga se reduce LIGERAMENTE. La máquina está sobrecargada. Siga trabajando con carga reducida.
- Desconexión de seguridad S-automatic de Metabo: La máquina se ha APAGADO automáticamente. En caso de aceleración por corriente demasiado alta (como sucede en caso de un bloqueo repentino o de un contragolpe) se desconecta la máquina. Desconecte la máquina en el interruptor deslizante (5). Vuelva a conectarla y siga trabajando normalmente. Evitar que se vuelva a bloquear. Véase el capítulo 4.1.
- Protección contra el rearranque: La máquina no funciona. La protección contra el rearranque se ha activado. Si el enchufe se inserta con la máquina conectada o se restablece el suministro de corriente tras un corte, la máquina no se pondrá en funcionamiento. Desconecte y vuelva a conectar la herramienta.
11.2 Máquinas con batería:
- El indicador de señal del sistema electrónico (9) se ilumina y se reduce el número de revoluciones bajo carga. La temperatura es demasiado alta. Deje funcionar la máquina en ralentí hasta que se apague el indicador de señal del sistema electrónico.
- El indicador de señal del sistema electrónico (9) parpadea y la máquina no funciona. La protección contra el rearranque se ha activado. Si la batería se inserta mientras la herramienta está conectada, ésta no se pondrá en funcionamiento. Desconecte y vuelva a conectar la herramienta.
12. Accesorios
Utilice solo baterías y accesorios originales de Metabo o CAS (Cordless Alliance System). Utilice únicamente accesorios que cumplan los requerimientos y los datos indicados en este manual de instrucciones.
Monte los accesorios de manera segura. Si se utiliza la herramienta con un soporte: fije la herramienta firmemente. El usuario puede resultar herido por la pérdida del control de la herramienta.
A Plaquitas intercambiables Plaquitas intercambiables de metal duro 45°. 6.23560 Plaquitas intercambiables de metal duro R 2. 6.23561 Plaquitas intercambiables de metal duro R 3. 6.23562
B Cargador: ASC Ultra, ASC 15, ASC 30, etc. C Baterías de diferentes capacidades. Adquiera exclusivamente baterías cuya tensión coincida con la de su herramienta eléctrica. N.º de pedido: 625592000 5,2 Ah (Li-Power) N.º de pedido: 625368000 5,5 Ah (LiHD) N.º de pedido: 625369000 8,0 Ah (LiHD) etc.
Para consultar el programa completo de accesorios, véase www.metabo.com o nuestro catálogo.
13. Reparación
Las reparaciones de herramientas eléctricas solamente deben ser efectuadas por electricistas especializados.
Un cable de alimentación deteriorado solo se puede sustituir por otro cable de alimentación especial y original de Metabo que puede solicitarse al servicio de asistencia técnica de Metabo.
En caso de tener herramientas eléctricas que necesiten ser reparadas, diríjase por favor a su representante de Metabo. En la página www.metabo.com encontrará las direcciones necesarias.
En la página web www.metabo.com puede usted descargarse las listas de repuestos.
14. Protección medioambiental
Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de aparatos, embalaje y accesorios usados.
Los materiales de embalaje deben eliminarse de acuerdo con su etiquetado y según las directrices municipales. Puede encontrar más información en www.metabo.com en la sección Servicio.
Sólo para países de la UE: no tire las herramientas eléctricas a la basura doméstica. Según la directiva europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos y las correspondientes legislaciones nacionales, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de modo respetuoso con el medio ambiente.
Indicaciones especiales para máquinas con batería:
ESPAÑOLes
Las baterías no deben desecharse junto con la basura doméstica. Devuelva las baterías defectuosas o gastadas a su distribuidor Metabo.
No sumerja la batería en agua.
Antes de eliminar la máquina, descargue la batería que se encuentra en la herramienta eléctrica. Asegurar los contactos contra un cortocircuito (p. ej. con cinta adhesiva).
15. Datos técnicos
Notas explicativas sobre la información de la página 3. Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas.
U = Tensión de la batería
n = Número de revoluciones en ralentí (máximo)
P_1 =Potencia de entrada nominal
P_2 =Potencia suministrada
m = Peso con la batería más pequeña / peso sin cable de red
Valores de medición establecidos de acuerdo con EN 62841.
Temperatura ambiental admitida durante el funcionamiento:
de -20 °C a 50 °C (rendimiento limitado en caso de temperaturas inferiores a 0 °C). Temperatura ambiental admitida durante el almacenamiento: de 0 °C a 30 °C
Máquina de la clase de seguridad II
\~ Corriente alterna
Las especificaciones técnicas aquí indicadas están sujetas a rangos de tolerancia (conforme a las normas vigentes).
Valores de emisión Estos valores permite
Estos valores permiten evaluar las emisiones de la herramienta eléctrica y compararlas con las de otras herramientas eléctricas. Dependiendo de las condiciones de uso, del estado de la herramienta eléctrica o de las herramientas que se utilicen, la carga real puede ser mayor o menor. Para realizar la valoración tenga en cuenta las pausas de trabajo y las fases de trabajo a carga reducida. Determine, a partir de los valores estimados, las medidas de seguridad para el operador, p. ej. medidas organizativas.
Valor total de vibraciones (suma vectorial de tres direcciones) determinado según EN 62841:
a_h,SG= Valor de emisión de vibraciones K_h,SG =Inseguridad (vibración)
Niveles acústicos típicos compensados A:
L_pA =Nivel de intensidad acústica
L_WA = Nivel de potencia acústica
K_pA , K_WA=Inseguridad
Al trabajar, el nivel de ruido puede superar los 80 dB(A).
¡Use auriculares protectores!
graves ajenas a la herramienta pueden provocar bajadas de tensión temporales o la activación de la protección contra el rearranque. En este caso, desconecte y vuelva a conectar la herramienta.
Averías electromagnéticas:
En algunos casos, las averías electromagnéticas
9 Indicador de sinal eletrónico *
Ver figura, página 2.
