8.3 Arbetsanvisningar

Minimer støvbelastningen ved å:

Kontaktene i batteriene må ikke berøres eller kortsluttes!

Det kan lekke en lett sur, brennbar væske fra ødelagte litium-ion-batterier.

Hvis batterivæske kommer i kontakt med huden, må du straks skylle med rikelig med vann. Hvis du får batterivæske i øynene, må

Se bilde B på side 2.

Se bildet på side 2.

Alle vende-skjæreplater må dreies eller skiftes ut.

Det komplette tilbehørsprogrammet finner du på www.metabo.com eller i katalogen.

13. Reparasjon

Elektriske maskiner skal kun repareres av elektrofagfolk!

Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU-direktiv 2012/19/EU om kasserte elektriske

Batteripakker må ikke kastes i husholdningsavfallet. Gi defekte eller brukte batterier tilbake til Metabo-forhandleren.

Ikke kast batteriene i vann.

Før du kasserer batteriene, må de lades ut i elektroverktøyet. Sikre kontaktene mot kortslutning (f.eks. med tape).

15. Tekniske data

Typiske A-veide lydnivåer:

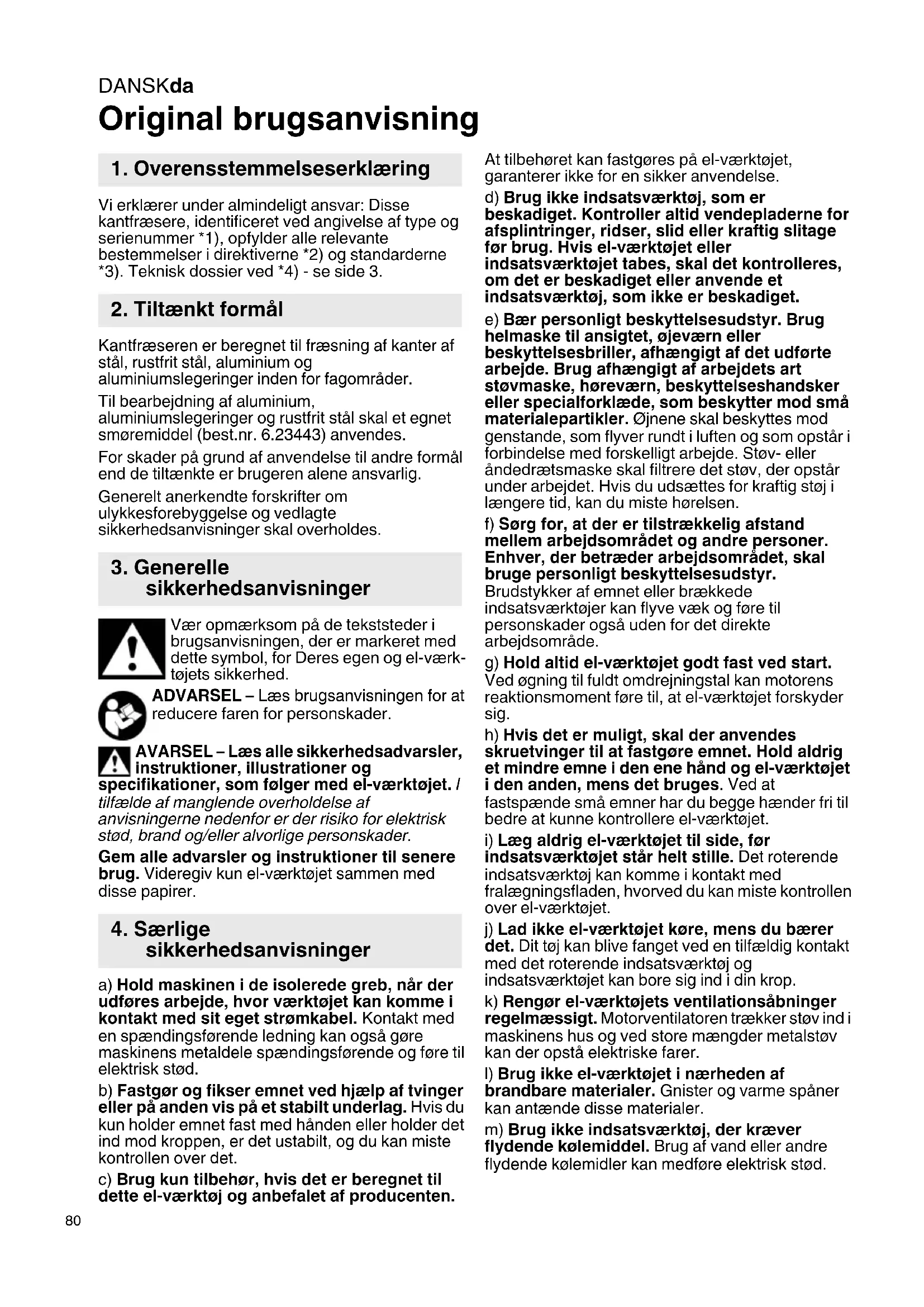

Vi erklærer under almindeligt ansvar: Disse kantfræsere, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) - se side 3.

2. Tiltænkt formål

Kantfræseren er beregnet til fræsning af kanter af stål, rustfrit stål, aluminium og aluminiumslegeringer inden for fagområder.

Til bearbejdning af aluminium, aluminiumslegeringer og rustfrit stål skal et egnet smøremiddel (best.nr. 6.23443) anvendes.

For skader på grund af anvendelse til andre formål end de tiltænkte er brugeren alene ansvarlig.

Generelt anerkendte forskrifter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholdes.

3. Generelle sikkerhedsanvisninger

Vær opmærksom på de tekststeder i brugsanvisningen, der er markeret med dette symbol, for Deres egen og el-værktøjets sikkerhed.

ADVARSEL – Læs brugsanvisningen for at reducere faren for personskader.

AVARSEL – Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og cifikationer, som følger med el-værktøjet. / tilfælde af manglende overholdelse af anvisningerne nedenfor er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Gem alle advarsler og instruktioner til senere brug. Videregiv kun el-værktøjet sammen med disse papirer.

4. Særlige sikkerhedsanvisninger

a) Hold maskinen i de isolerede greb, när der udføres arbejde, hvor værktøjet kan komme i kontakt med sit eget strømkabel. Kontakt med en spændingsførende ledning kan også gøre maskinens metaldele spændingsførende og føre til elektrisk stød.
b) Fastgør og fikser emnet ved hjælp af tvinger eller på anden vis på et stabilt underlag. Hvis du kun holder emnet fast med hånden eller holder det ind mod kroppen, er det ustabilt, og du kan miste kontrollen over det.
c) Brug kun tilbehør, hvis det er beregnet til dette el-værktøj og anbefalet af producenten.

At tilbehøret kan fastgøres på el-værktøjet, garanterer ikke for en sikker anvendelse.

d) Brug ikke indsatsværktøj, som er beskadiget. Kontroller altid vendepladerne for afsplintringer, ridser, slid eller kraftig slitage før brug. Hvis el-værktøjet eller indsatsværktøjet tabes, skal det kontrolleres, om det er beskadiget eller anvende et indsatsværktøj, som ikke er beskadiget.
e) Bær personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjeværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, som beskytter mod små materialepartikler. ∅jnene skal beskyttes mod genstande, som flyver rundt i luften og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Hvis du udsættes for kraftig støj i længere tid, kan du miste hørelsen.

f) Sørg for, at der er tilstrækkelig afstand mellem arbejdsområdet og andre personer. Enhver, der betræder arbejdsområdet, skal bruge personligt beskyttelsesudstyr.
Brudstykker af emnet eller brækkede indsatsværktøjer kan flyve væk og føre til personskader også uden for det direkte arbejdsområde.
g) Hold altid el-værktøjet godt fast ved start. Ved øgning til fuldt omdrejningstal kan motorens reaktionsmoment føre til, at el-værktøjet forskyder sig.
h) Hvis det er muligt, skal der anvendes skruetvinger til at fastgøre emnet. Hold aldrig et mindre emne i den ene hånd og el-værktøjet i den anden, mens det bruges. Ved at fastspænde små emner har du begge hænder fri til bedre at kunne kontrollere el-værktøjet.
i) Læg aldrig el-værktøjet til side, før indsatsværktøjet står helt stille. Det roterende indsatsværktøj kan komme i kontakt med fralægningsfladen, hvorved du kan miste kontrollen over el-værktøjet.
j) Lad ikke el-værktøjet køre, mens du bærer det. Dit tøj kan blive fanget ved en tilfældig kontakt med det roterende indsatsværktøj og indsatsværktøjet kan bore sig ind i din krop.
k) Rengør el-værktøjets ventilationsåbninger regelmæssigt. Motorventilatoren trækker støv ind i maskinens hus og ved store mængder metalstøv kan der opstå elektriske farer.
I) Brug ikke el-værktøjet i nærheden af brandbare materialer. Gnister og varme spåner kan antænde disse materialer.
m) Brug ikke indsatsværktøj, der kræver flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan medføre elektrisk stød.

4.1 Tilbageslag og tilsvarende sikkerhedsanvisninger

Tilbageslag er en pludselig reaktion på et fastklemt eller blokeret indsatsværktøj. Fastklemning eller blokering medfører et abrupt stop af det roterende indsatsværktøj. Derved accelereres et ukontrolleret el-værktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet.

Hvis f.eks. en vendeplade sidder fast eller blokerer i et emne, kan kanten på vendepladen, der dykker ned i emnet, sætte sig fast, hvorved vendepladen brækker af eller fører til et tilbageslag.

Vendepladens holder bevæger sig derefter hen imod eller væk fra brugeren, afhængigt af omdrejningsretningen af vendepladens holder på blokeringsstedet. I denne forbindelse kan vendeplader også brække.

Et tilbageslag er resultatet af en forkert og fejlagtig brug af el-værktøjet. Det kan forhindres ved hjælp af egnede sikkerhedsforanstaltninger, som beskrives nedenfor.

a) Hold godt fast i el-værktøjet og sørg for at din krop og arme befinder sig i en position, der kan klare tilbageslagskræfterne. Brugeren kan beherske tilbageslagskræfterne med egnede forsigtighedsforanstaltninger.

b) Arbejd særlig forsigtigt i områder med hjørner, skarpe kanter osv. Undgå at indsatsværktøjet slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast ved hjørner, skarpe kanter eller hvis det springer tilbage. Dette medfører et tilbageslag eller at man mister kontrollen.

c) Før altid indsatsværktøjet ind i materialet i samme retning, som skærekanten forlader materialet (svarer til den retning, hvor spånerne kastes ud). Føres el-værktøjet i den forkerte retning, forårsager det, at indsatsværktøjets skærekant bryder ud af emnet, hvorved el-værktøjet trækkes i fremføringsretningen.

d) Undgå at vendepladen blokerer, og undgå et for højt modtryk. Indstil ikke en fashøjde, som er højere end den maksimalt tilladte. Hvis vendepladen overbelastes, øges dennes belastning og der er større tendens til, at pladen sætter sig fast eller blokerer, hvilket forøger risikoen for tilbageslag eller brud på vendepladen.

e) Hold hænderne væk fra området foran og bag den roterende vendeplade. Hvis du bevæger vendepladen i emnet væk fra dig selv, kan el-værktøjets roterende vendeplade blive slynget direkte mod dig ved et tilbageslag.

Drej eller udskift de stumpe vendeplader eller lignende, hvor beklædningen er afskallet, i god tid. Stumpe vendeplader øger risikoen for at maskinen bliver hængende og brækker af.

4.2 Yderligere sikkerhedsanvisninger: Hold kun fast i el-værktøjet i de isolerede gribeflader, fræseren kan ramme dens eget netkabel. Kontakt med en spændingsførende ledning kan også sætte maskinens metaldele under spænding, hvilket kan føre til elektrisk stød.

Sørg for, at arbejdsområdet er rent og godt belyst. Uorden og uoplyste arbejdsområder øger faren for uheld.

ADVARSEL – brug altid beskyttelsesbriller.

Brug høreværn.

Brug en egnet støvbeskyttelsesmaske.

Bær egnet arbejdstøj.

Sørg for at ingen kommer til skade på grund af udslyngede fremmedlegemer.

Hold personer og husdyr i nærheden på sikker afstand af maskinen.

Hold hår, løse beklædningsdele, fingre og andre kropsdele på afstand. De kan blive opfanget og trukket ind. Benyt et hårnet ved hår.

Advarsel om roterende værktøj

Brug altid beskyttelsesbriller, arbejdshandsker og kraftige sko under arbejdet med maskinen!

Fare for kvæstelser som følge af skarpe kanter. Brug beskyttelseshandsker.

Vendeplader, vendepladeholdere, emner og spåner kan være varme efter arbejdet. Brug beskyttelseshandsker.

Arbejdes der længere tid med el-værktøjet, bør der anvendes høreværn. Længere påvirkning med højt støjniveau kan medføre høreskader.

Brug kun skarpe, ubeskadigede vendeplader.

Emnet skal ligge fast og være sikret mod at kunne skride, f.eks. ved hjælp af spændeanordninger. Større emner skal støttes i tilstrækkeligt omfang.

Sørg for, at de gnister, der kan opstå i løbet af arbejdet, samt varme spåner ikke kan bringe brugeren eller andre personer i fare, ej heller kan antænde let antændelige stoffer. Truede områder skal beskyttes af svært antændelige afdækninger. Hold altid en ildslukker i beredskab i områder, der udsættes for brandfare.

Hold altid fast i maskinen med begge hænder i de dertil beregnede greb, sørg for at stå stabilt, og arbejd koncentreret.

Hold hænderne ude af fræseområdet og på afstand af indsatsværktøjet.

Tag ikke om det roterende værktøj! Fjern først spåner og lignende, når maskinen er i tilstand.

Beskadiget, uafbalanceret eller vibrerende værktøj må ikke anvendes.

Arbejd ikke over hovedhøjde.

DANSKda

Reducering af støvgener:

ADVARSEL - Enkelte støvtyper, som genereres ved slibning af sandpapir, savning, slibning, boring og andre arbejder, indeholder kemikalier, hvor det er kendt at de forårsager kræft, medfødte skavanker eller andre forplantningsskader. Enkelte eksempler på disse kemikalier er:

• Bly fra blyholdig maling,
• mineralsk støv fra mursten, cement og andre materialer til murværk, og
• arsen og krom fra kemisk behandlet træ.
  Risikoen for dig ved denne belastning varierer alt efter hvor ofte du udfører denne type arbejde. For at reducere belastningen med disse kemikalier for dig: Arbejd i et godt udluftet område og arbejd med godkendt sikkerhedsudstyr, som f.eks. støvmasker, der er specielt udviklet til udfiltrering af mikroskopisk små partikler.

Dette gælder ligeledes for støv fra yderligere materialer, som f.eks. enkelte trætyper (såsom støv fra eg eller bøg), metaller, asbest. Ydeligere kendte lidelser er f.eks. allergiske reaktioner samt luftvejssygdomme. Støvet må ikke optages i kroppen.

Overhold de gældende direktiver og nationale forskrifter, der gælder for dit materiale, personale, anvendelsesformål og -sted (f.eks. bestemmelser for arbejdssikkerhed, bortskaffelse).

Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelserne.

Brug egnet tilbehør til specielt arbejde. Således när færre partikler ukontrolleret ud i miljøet.

Anvend en egnet støvudsugning.

Støvbelastningen kan reduceres på følgende måde:

• Ret ikke partikler, der kommer ud, og maskinens udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller på aflejret støv,
• Anvend et udsugningsanlæg og/eller en luftrenser,
• sørg for god ventilation på arbejdspladsen og hold den ren vha. støvudsugning. Fejning eller blæsning hvirvler støv op.
• Støvsug eller vask beskyttelsestøj. Undgå udblæsning, bankning eller børstning.

4.3 Særlige sikkerhedsanvisninger for netdrevne maskiner:

Træk stikket ud af stikdåsen, før maskinen indstilles, omstilles, vedligeholdes eller rengøres.

Det anbefales at bruge et stationært udsugningsanlæg. Man skal altid forkoble en Fl-afbryder (RCD) med en maks. brydestrøm på 30 mA. Hvis maskinen slukkes på grund af Fl-afbryderen, skal den kontrolleres og rengøres. Se kapitel 10. Rengøring.

Tag batteripakken ud af maskinen, før der foretages maskinindstilling, ombygning, vedligeholdelse eller rengøring.

Beskyt batteripakker mod fugtighed!

Udsæt ikke batteripakker for ild!

Brug ingen defekte eller deformede batteripakker! Åbn ikke batteripakker!

Berør eller kortslut ikke batteripakkens kontakter!

Der kan sive let sur, brændbar væske ud af defekte Li-ion-batteripakker!

Skyl straks med rigelige mængder vand, hvis batterivæsken kommer i kontakt med huden.

Skyl øjnene med rent vand og søg straks

læge, hvis batterivæsken kommer i øjnene!

Ved en defekt maskinen skal man tage batteripakken ud af maskinen

Transport af Li-ion-batteripakker:

Forsendelse af Li-ion-batteripakker skal ske i henhold til reglerne om farligt gods (UN 3480 og UN 3481). Tjek de aktuelle regler ved forsendelse af Li-ion-batteripakker. Spørg evt. din speditør til råds. Certificeret emballage kan rekvireres hos Metabo.

Send kun batteripakker, hvis kabinettet er ubeskadiget og der ikke trænger væske ud. Tag batteripakken ud af maskinen for forsendelse.

Beskyt kontakterne mod kortslutning (isoler f.eks. med tape).

5. Oversigt

Se side 2.

1 Klemskruer
2 Spindellåseknap
3 Bøjlegreb
4 V i n g e m ø t r i k k e r
5 Skydekontakt
6 H å n d t a g
7 Indstillingshjul til indstilling af hastighed
8 Støvfilter *

9 Elektronisk signallampe *

10 Knap til frigørelse af batteripakke *

11 Knap til kapacitetsindikator *

20 Skrue til fastgørelse af kugleleje-anløbsring

21 Kugleleje-anløbsring

22 Vendeplade

23 Låseskrue.

24 Vendepladeholder

*afhængig af udstyr

6. Ibrugtagning 7. Indstilling

6.1 Specielt for netdrevne maskiner

Før du tager maskinen i brug, skal du

kontrollere, at den angivne netspænding og

6.2 Indstilling af bøjlegreb

Arbejd udelukkende med monteret bøjlegreb (3)!

• Løsn vingemøtrikkerne (4) til venstre og højre.
• Indstil den ønskede vinkel på bøjlegrebet (3).
• Spænd vingemøtrikkerne (4) til venstre og højre kraftigt med hånden.

6.3 Specielt for batteridrevne maskiner

Støvfilter

Monter altid støvfilteret (8) i meget støvede omgivelser.

Maskinen opvarmes hurtigere, när støvfilteret (8) er monteret. Elektronikken beskytter kinen mod overophedning (se kapitel 11.).

Montering: Se side 2, illustration A.

Afmontering: Løft støvfilteret (8) lidt ud ved de øverste kanter, og træk det af.

Drejelig batteripakke

Se side 2, illustration B.

Den bagerste del af maskinen kan drejes 270° i 3 trin for at tilpasse maskinens form til arbejdsbetingelserne. Arbejd altid i fastlåst stilling.

Batteripakke

Batteripakken (13) skal oplades før den første ibrugtagning.

Du finder anvisninger til opladning af batteriet i driftsvejledningen til opladeren fra Metabo.

Li-ion-batteripakker "Li-Power" har en kapacitets- og signalindikator (12):

- Tryk på knappen (11) og ladetilstanden vises med lysdioderne.

- Blinker en lysdiode, er batteripakken næsten tom og skal genoplades.

Udtagning og isætning af batteripakke

Udtagning: Tryk på knappen til frigørelse af batteripakken (10), og træk batteripakken (13) ud.

Isætning: Skub batteripakken (13) i, til den går i hak.

6.4 Montering af parallelanslag

Se illustrationen på side 2.

1. Påsæt parallelanslaget (18) som vist
2. Indskru fingerskruen (17) i et af gevindhullerne.
3. Indstil parallelanslaget (18) ved drejning til den ønskede vinkel.
4. Stram fingerskruen (17) kraftigt fast.

Tag batteripakken ud af maskinen/træk stikket ud af stikdåsen, før maskinen indstilles,illes, vedligeholdes eller rengøres.

Vendeplader, vendepladeholdere, emner og spåner kan være varme efter arbejdet. Brug yttelseshandsker.

Klemfare! Brug beskyttelseshandsker.

7.1 Justering af skalaer (kun ved behov)

Skalaerne (14) (16) er indstillet korrekt fra fabrik. Skulle de dog alligevel have brug for finjustering henvises til kapitel 9.3.

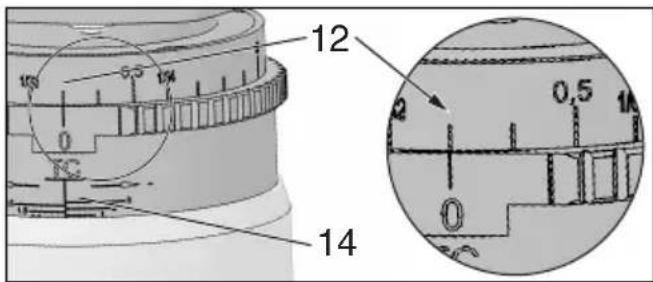

7.2 Indstilling af fashøjde

Aflæs den indstillede fashøjde på skalaringen (14):

1. Aflæs den indstillede fashøjde på skalaringen (14). Se illustration: Indstillet fashøjde = 0,7 mm. (Skalaen (16) bruges til grov orientering ved indstilling).

12 14 0.5 1A 0 C

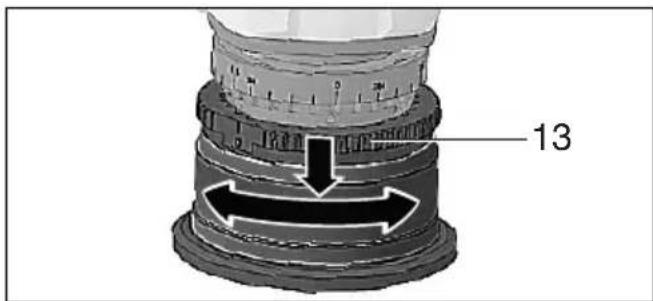

Ændring af fashøjden via drejning af indstillingsringen:

1. Skub indstillingsringen (15) nedad og drej den.

13

Fashøjden kan indstilles i trin af 0,1 mm (0.004"). Enhver fuld drejning bevirker en ændring af fashøjden på 3,0 mm (1/8").

Fjern maks. 3,0 mm pr. fræsning. Udfør større fashøjder ved flere fræsninger. Overskrid ed ikke den maksimalt tilladte fashøjde (se let Tekniske Data).

1. Udfør en prøvefræsning.

8. Anvendelse

8.1 Til-/frakobling

Maskinen skal altid betjenes med begge hænder.

DANSKda

Tænd først, anbring derefter indsatsværktøjet på emnet.

Undgå utilsigtet anløb: Sluk altid maskinen, när när stikket trækkes ud af stikdåsen eller när när opstået en strømafbydelse eller hvis näripakken tages ud af maskinen.

Ved fast tilkobling kører maskinen også videre, hvis den rives ud af hånden. Hold for altid fast i maskinen med begge hænder i de l beregnede greb, sørg for at stå stabilt og tid koncentreret.

Undgå, at maskinen hvirvler støv og spåner op eller suger dem ind. Læg først den slukkede kine til side, når motoren står stille.

Tilkobling: Skub skydekontakten (5) frem. Elværktøjet holdes tændt ved at trykke kontakten ned, indtil den går i hak.

Frakobling: Tryk på den bagerste del af skydekontakten (5), og giv slip.

8.2 Indstilling af hastighed

Med stillehjulet (7) kan man forindstille omdrejningstallet og ændre det trinløst.

Stillingerne 1-6 svarer nogenlunde til følgende friløbshastigheder:

1 ...... 4500 / min 4...... 9500 / min

2 ...... 6200 / min 5...... 10800 / min

3 ...... 8100 / min 6...... 11500 / min

VC-elektronikken gør det muligt at arbejde materialetilpasset og holde omdrejningstallet nogenlunde konstant, også ved belastning.

Anbefalede omdrejningstal for forskellige materialer:

Den optimale indstilling findes bedst ved at prøve sig frem.

8.3 Arbejdsanvisninger

Bemærk: Til bearbejdning af tynde plader (>=0,7mm) skal man montere anløbsringen (udstyrsafhængig, best.-nr.: 3.16.06.608.0). Læs brugsanvisningen til anløbsringen.

1. Kontroller vendeplader (22). Udskift beskadigede eller slidte vendeplader.
2. Indstil fashøjde (se kapitel 7.2).
3. Hold altid fast i maskinen med begge hænder i de dertil beregnede greb, sørg for at stå stabilt, og arbejd koncentreret.
4. Tænd først, læg derefter maskinen med kontaktfladen (19) på emnet, og bring først

derefter indsatsværktøjet langsomt hen mod emnet.

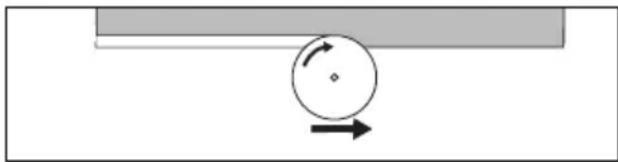

1. Arbejd ved fræsning altid i modløb (se billedet). Ellers er der risiko for tilbageslag. Fræs med en jævn arbejdsfremføring, der er tilpasset til det materiale, der skal forarbejdes, hhv. til det valgte omdrejningstal. Der kan opstå stærke vibrationer (på maskinen) ved et omdrejningstal, der er valgt for lavt, og/eller en for høj arbejdsfremføring. Undgå kantning, tryk ikke, sving ikke.
2. Før maskinen således, at parallelanslaget (18) ligger ved arbejdsemnet. Ved arbejde uden parallelanslag: Før maskinen således, at stakringen med kuglelejet (21) ligger ved arbejdsemnet.

1. Afslutning af arbejdet: Før indsatsværktøjet væk fra emnet, og sluk maskinen. Stands motoren helt, og læg maskinen væk.

9. Vedligeholdelse

9.1 Udskiftning af vendeplader

Kontrollér vendepladeholderen (24) jævnligt. Reparer/udskift beskadigede eller slidte vendeplader.

Kontrollér alle vendeplader (22) regelmæssigt. Udskift beskadigede eller slidte vendeplader.

Tag batteripakken ud af maskinen/træk stikket ud af stikdåsen, før maskinen indstilles, illes, vedligeholdes eller rengøres.

Vendeplader, vendepladeholdere, emner og spåner kan være varme efter arbejdet. Brugyttelseshandsker.

Drej eller udskift de stumpe vendeplader eller lignende, hvor beklædningen er afskallet, i id. Stumpe vendeplader øger risikoen for fat kinen bliver hængende og brækker af.

Drej eller udskift altid alle vendeplader.

Anvend kun vendeplader, som er godkendt af Metabo. Se kapitel Tilbehør.

1. Via drejning af indstillingsringen (15) til anslag, drejes vendepladeholderen (24) maksimalt ud - Derved er vendepladerne nemt tilgængelige.
2. Tryk spindellåseknappen (2) ind og drej vendepladeholderen (15) manuelt, indtil det kan mærkes, at spindellåseknappen går i indgreb (2). Hold spindellåseknappen (2) nede.
3. Skru läseskruen (23) ud og fjern vendepladen (22).
4. Drej vendepladen eller, hvis alle klinger er stumpe, indsæt en ny vendeplade.
5. Skru igen vendepladen (22) fast sammen med läseskruen (23). Drejningsmoment: 5 Nm.
6. Drej indstillingsringen (15) ind i den modsatte retning, så vendepladeholderen (24) igen befinder sig i sit normale arbejdsområde. (Se

kapitlet Tekniske Data, så den maksimalt tilladte fashøjde ikke overskrides).

9.2 Udskiftning af kugleleje-anløbsring (kun ved behov):

Kontrollér regelmæssigt kugleleje-anløbsring (21) for let glidning. Udskift en defekt kugleleje-anløbsring. Best.nr.: 316093300)

1. Skru skruen (20) ud og tag kuglelejeanløbsringen af.
2. Påsæt en ny kugleleje-anløbsring (21) og skru skruen (20) på og stram den fast.

9.3 Justering af skalaer (kun ved behov):

Skalaringen (14) er indstillet korrekt fra fabrik.

Hvis der anvendes vendeplader til radiusser eller hvis indstillingen er forskudt, skal skalaen justeres på følgende måde:

1. Løft indstillingsringen (15) og drej den således, at vendepladen (22) ikke slider noget materiale af. (Fashøjde = 0 mm)
2. Løsn begge klemskruer (14).
3. Drej skalaringen (14) indtil fashøjden 0 mm vises.
4. Stram begge klemskruer (14).
5. Udfør en prøvefræsning.

10. Rengøring

Spåner og partikler kan sætte sig på fræsehovedet. Dette kan føre til en blokering af fræsehovedet. Rengør fræsehovedet og dets omgivelser regelmæssigt, og fjern spåner og partikler.

Ved bearbejdningen kan partikler aflejre sig i elværktøjets indre. Det hindrer kølingen af elværktøjet. Ledende aflejringer kan påvirke elværktøjets beskyttelsesisolering og forårsage elektriske farer.

Støvsug el-værktøjet regelmæssigt, ofte og grundigt gennem alle ventilationsåbninger foran og bagved eller blæs dem ud med tør luft. Afbryd el-værktøjet forinden fra energiforsyningen og brug herved beskyttelsesbriller og støvmaske.

11. Afhjælpning af fejl

11.1 Netdrevne maskiner:

- Overbelastningssikring: Belastningshastigheden falder MARKANT.

Motortemperaturen er for høj! Lad maskinen køre i tomgang, indtil maskinen er kølet af.

- Overbelastningssikring: Belastningshastigheden aftager LET.

Maskinen overbelastes. Arbejd videre med reduceret belastning.

- Metabo S-automatic Sikkerhedsfrakobling: Maskinen blev FRAKOBLET automatisk.

Maskinen slukkes ved for hurtig spændingsændring (som f.eks. opstår ved pludselig blokering eller ved tilbageslag). Sluk for maskinen med skydekontakten (5). Tænd derefter for maskinen igen, og arbejd videre som normalt. Undgå blokering. Se kapitel 4.1.

- Genstartssikring: Maskinen kører ikke. Den elektriske beskyttelse mod genindkobling er aktiveret. Hvis netstikket stikkes i, mens maskinen er tændt, eller når strømforsyningen etableres igen efter en afbrydelse, kører maskinen ikke. Sluk og tænd igen for maskinen.

11.2 Batteridrevne maskiner:

- Den elektroniske signallampe (9) lyser og hastigheden under belastning aftager.

Temperaturen er for høj! Lad maskinen køre i tomgang, indtil den elektroniske signallampe slukker.

- Den elektroniske signallampe (9) blinker og maskinen kører ikke. Den elektriske beskyttelse mod genindkobling er aktiveret. Sættes batteripakken i en tændt maskine, starter maskinen ikke. Sluk og tænd igen for maskinen.

12. Tilbehør

Anvend udelukkende originale batteripakker eller originalt tilbehør fra Metabo eller CAS (Cordless Alliance System).

Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i denne brugsanvisning.

Anbring tilbehøret sikkert. Hvis maskinen betjenes i en holder: Sæt maskinen sikkert fast. Mistes kontrollen over maskinen, er der risiko for skader.

A Vendeplader
HM-vendeplade 45°...... 6.23560
HM-vendeplade R 2.... 6.23561
HM-vendeplade R 3.... 6.23562

B Ladeaggregater: ASC Ultra, ASC 15, ASC 30 m.fl.

C Batterier med forskellig kapacitet. Køb kun batterier, hvis spænding svarer til dit el-værktøj. Best.-nr.: 625592000 5,2 Ah (Li-Power) Best.-nr.: 625368000 5,5 Ah (LiHD) Best.-nr.: 625369000 8,0 Ah (LiHD) etc.

Det komplette tilbehørsprogram findes på www.metabo.com eller i kataloget.

13. Reparation

Reparationer på el-værktøj må kun foretages af faguddannede elektrikere!

Et defekt strømkabel må kun udskiftes med et specielt, originalt strømkabel fra Metabo, der er tilgængeligt hos Metabo service.

Henvend dig til din Metabo-forhandler, när du skal have repareret dit Metabo el-værktøj. Adresser findes på www.metabo.com.

14. Miljøbeskyttelse

Overhold de nationale regler om miljøvenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

DANSKda

Emballagematerialer skal bortskaffes i overenstemmelse med deres mærkning iht. retningslinjerne i din kommune. Yderligere oplysninger findes på www.metabo.com i området service.

Kun for EF-lande: El-værktøj må ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-værktøjer indsamles adskilt og afleveres miljørigtigt til genbrug.

Batteripakker må ikke bortskaffes sammen med almindeligt husholdningsaffald! Returner defekte eller brugte batteripakker til Metabo-forhandleren!

Smid ikke batteripakker i vandet.

Aflad batteripakken i el-værktøjet, før den bortskaffes. Beskyt kontakterne mod kortslutning (isoler f.eks. med tape).

15. Tekniske data

Forklaringer til oplysningerne på side 3. Forbeholdt ændringer som følge af tekniske fremskridt.

U = batteripakkens spænding

n = friløbshastighed (maksimal hastighed)

P_1 =nominel optagen effekt

P_2 =afgiven effekt

m =vægt med mindste batteripakke/vægt uden netkabel

Måleværdier beregnet iht. EN 62841.

Tilladt omgivelsestemperatur under drift:

-20 °C til 50 °C (begrænset ydelse ved temperaturer under 0 °C). Tilladt omgivelsestemperatur ved opbevaring: 0 °C til 30 °C

Klasse II maskine

\~ Vekselstrøm

= Jævnstrøm

De angivne tekniske data er tolerancesat (svarende til de aktuelt gældende standarder).

Emissionsværdier

Disse værdier gør det muligt at bestemme el-værktøjets emissioner og sammenligne forskellige el-værktøjer med hinanden. Alt efter el-værktøjets eller indsatsværktøjernes anvendelsesbetingelser og tilstand kan den faktiske belastning være højere eller lavere. Tag også højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsesforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, på baggrund af de anslåede værdier.

Samlet vibration (vektorsum af tre retninger) beregnet iht. EN 62841:

Typiske A-vægtede lydniveauer:

L_pA = lydtryksniveau

L_WA =lydeffektniveau

K_pA , K_WA=usikkerhed

Ved arbejde kan støjniveauet overskride 80 dB(A).

Brug høreværn!

Elektromagnetiske forstyrrelser:

Ved påvirkning fra ekstreme elektromagnetiske forstyrrelser udefra kan der i enkelte tilfælde opstå midlertidige hastighedsudsving, eller genstartsikringen kan blive aktiveret. Sluk og tænd i så fald for maskinen.
