Produkttype	Overfræser (afgræder) til affasning af kanter
Mærke	Metabo
Model	KFMPB 1510 F
Kategori	Fræser
Tilsigtet anvendelse	Kantfræsning af stål, rustfrit stål, aluminium og aluminiumslegeringer (professionel brug)
Strømforsyning	230 V ~, 50 Hz (net)
Optagen effekt (P1)	1510 W
Afgiven effekt (P2)	~ 1200 W (estimat)
Tomgangshastighed (n)	7800 - 12200 omdr./min. (justerbar i 6 trin)
Elektronisk hastighedsregulering	Ja, VTC (konstant hastighed selv under belastning)
Affasningsvinkel	Justerbar (skalainddeling)
Maks. affasningshøjde	Variabel afhængig af vinkel (f.eks. 6 mm pr. gennemgang ved 45° for KFM 15-10 F)
Min. rørdiameter	Justerbar (styringscylinder)
Vægt (uden kabel)	~ 5,5 kg
Mål (L x B x H)	~ 350 x 200 x 250 mm
Beskyttelsesklasse	II (dobbelt isolering)
Sikkerhedsanordninger	Genstartssikring, sikkerhedskontakt (paddle eller glidende), spånbeskyttelsesplader
Medfølgende tilbehør	Bøjlegreb, sidegreb, styreskinne, styringscylinder, spændenøgle
Udskiftelige skær	Type: HM Universal (ref. 6.23564), vendbare (4 skær)
Vedligeholdelse	Regelmæssig rengøring af ventilationsåbninger, udskiftning af udskiftelige skær, anbefalet smøring (smørestift ref. 6.23443)
Reparerbarhed	Reservedele tilgængelige via Metabo (www.metabo.com), reparationer af autoriseret elektriker
Standarder	EN 60745
Lydtryksniveau (LpA)	Over 80 dB(A) – brug høreværn

Ofte stillede spørgsmål - KFMPB 1510 F METABO

Hvilke materialer kan jeg bearbejde med Metabo KFMPB 1510 F?

Denne fræser er designet til kantaffasning på stål, rustfrit stål, aluminium og aluminiumslegeringer til professionel brug. Til aluminium og rustfrit stål anbefales brug af smøremiddel (ref. 6.23443).

Hvordan justerer jeg affasningsvinklen?

Skru skruerne (18) for og bag ud, drej derefter styreskinnen (15) til den ønskede vinkel ved at aflæse værdien på den graduerede skala (17). Spænd skruerne igen. Efter justering af vinklen skal du også justere affasningshøjden.

Hvordan justerer jeg affasningshøjden?

Træk justeringsringen (7) op og drej den for at justere den markerede værdi på diagrammet (X-aksen) med den graduerede skala (9). Udfør en prøveaffasning og juster om nødvendigt ved at dreje ringen: med uret øger højden, mod uret formindsker den.

Hvilke hastigheder anbefales til forskellige materialer?

Vejledende: aluminium, kobber, messing: position 4-6; stål op til 400 N/mm²: 4-6; stål op til 600 N/mm²: 3-5; stål op til 900 N/mm²: 2-4; rustfrit stål: 1-3. Drejeknappen (10) giver mulighed for kontinuerlig forvalg af hastighed.

Hvordan udskifter jeg de udskiftelige skær?

Tag stikket ud af værktøjet. Skru skruerne (13) ud og løft beskyttelsespladen. Drej skærbæreren manuelt om nødvendigt. Skru fastgørelsesskruen (21) ud, fjern skæret, rengør spændefladerne, vend eller monter et nyt skær. Spænd med et moment på 3,5 Nm.

Hvordan rengør jeg fræseren?

Tag netstikket ud. Støvsug regelmæssigt spåner og støv gennem alle for- og bageste ventilationsåbninger. Rengør fræsehovedet og det omkringliggende område for at undgå blokering.

Hvad er de vigtige sikkerhedsanordninger?

Bær altid beskyttelsesbriller og høreværn. Brug en fejlstrømsafbryder (RCD < 30 mA). Hold værktøjet fast med begge hænder. Rør ikke ved det roterende tilbehør.

Hvad gør jeg ved blokering eller tilbageslag?

Ved indhængning kan værktøjet blive kastet. For at undgå dette skal du altid arbejde i pilens retning (16), ikke presse, bruge skarpe skær og en passende fremføring. Hold værktøjet fast.

Hvordan bruges maskinen på rør?

Monter styringscylinderen (26) på styreskinnen (15), indstil rørdiameteren på skalaen (27) og lås. Placer cylinderen på den ydre overflade, tænd for maskinen, vip derefter forsigtigt fræsehovedet mod emnet.

Hvor finder jeg reservedele og reparation?

Reservedele er tilgængelige på www.metabo.com (reservedelskatalog). For reparation, kontakt en Metabo-repræsentant. Kun en kvalificeret elektriker må udføre reparationer på elværktøjet.

BRUGSANVISNING KFMPB 1510 F METABO

Stal til 600 N/mm2 3-5

Stal til 900 N/mm2 2-4

Rustfritt stål 1-3

Den Beste innstillingen finner du ofte lettest ved Å gjore en praktisk test.

Typiske A-veide lydnivær:

LpA =Lydtrykkniva

LWA =Lydeffektr

K_DA K_WA = Usikkerhet

Under arbeid kan lydnivæt overskride 80 dB(A).

Bruk hørselsvern!

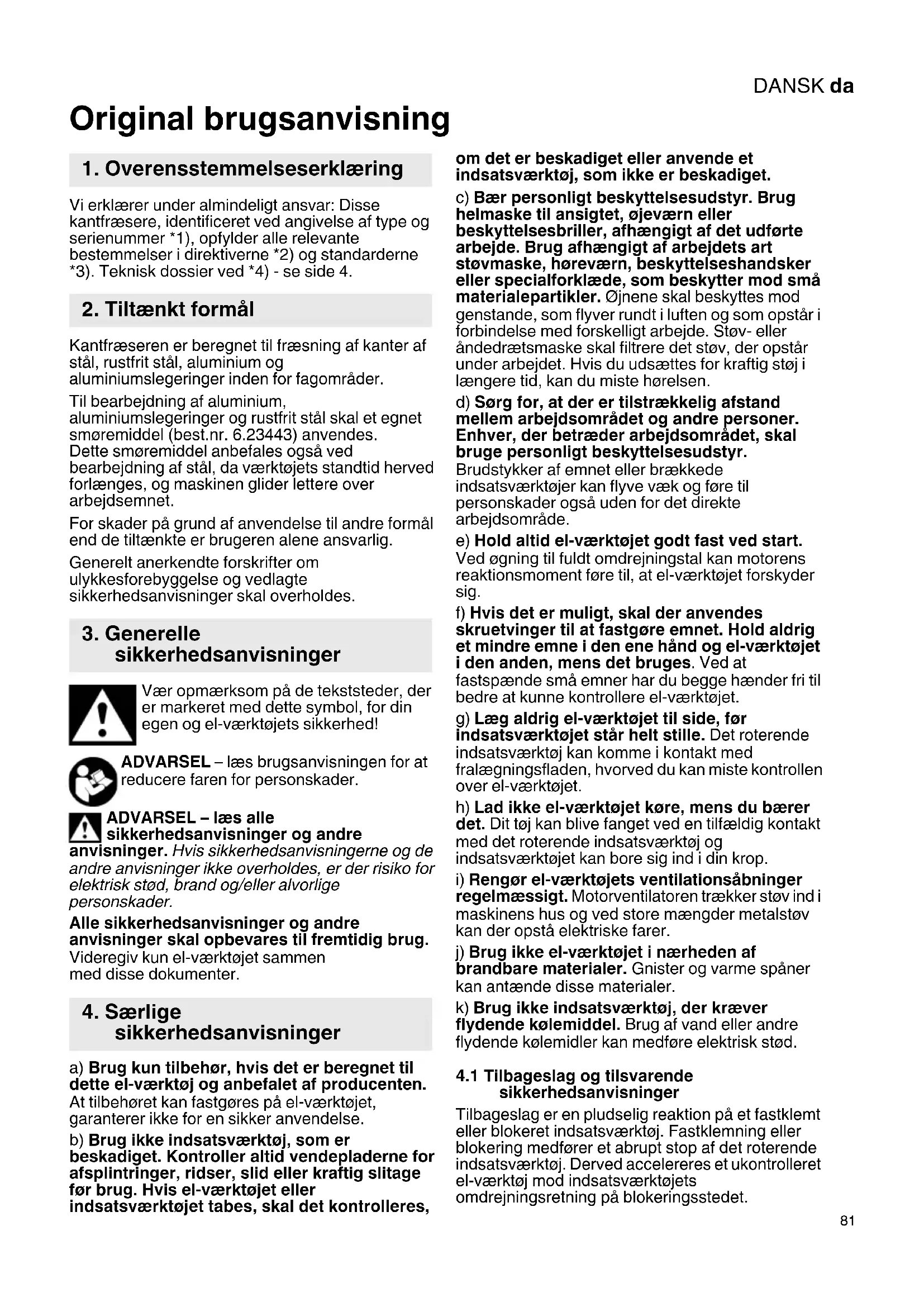

Vi erklærer under almindeligt ansvar: Disse kantfræsere, identificeret ved angivelse af type og serienummer 1 , opfylder alle relevante bestemmelse i direktiverne 2 og standarderne 3 . Teknisk dossier ved 4 - se side 4.

2. Tiltaenk tformal

Kantfræseren er beregnet til fraesning af kanter af stål, rustfrit stål, aluminium og aluminiumslegeringer inden for fagområder.

Til bearobjdning af aluminium, aluminiumslegeringer og rustfrit stål kal et egnet smøremiddel (best.nr. 6.23443) anvendes. Dette smøremiddel anbefales øgså ved bearobjdning af stål, da værktjets standtid herved forlænges, og maskinen glider lettere over arbejdsemnet.

For skader på grund af anvendelse til andre formål end de tiltænkte er brugeren alene ansvarlig.

Generelt anerkendte forskritter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholds.

3. Generelle sikkerhedsanvisninger

Vær opmaerksom pa de tekststeder, der er markeret med dette symbol, for din egen og el-værktogets sikkerhed!

ADVARSEL - Iaes brugsanvisingen for at reducere faren for personskader.

ADVARSEL - Iaes alle sikkerhedsanvisninger og andre

anvisninger. Hvis sikkerhedsanvisningerne og de andre anvisninger ikke overholds, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Alle sikkerhedsanvisninger og andre anvisninger skal opbevares til fremtidig brug.

Videregiv kun el-vaerktojet sammen med disse dokumenter.

4. Særlige sikkerhedsanvisninger

a) Brug kun tilbehør, hvis det er beregnet til dette el-værktøj og anbefalet af producenten.
At tilbehoret kan fastgores pa el-vaerktoget, garanterer ikke for en sikker anvendelse.
b) Brug ikke indsatsværktøj, som er beskadiget. Kontroller altid vendepladerne forafsplantringer, ridser, slid eller kraftig slitageforallbrug.Hvis el-værktogetller indsatsværktoget tabes, skal det kontrolleres,

om det er beskadiget aller anvende et insatsværktoj, som ikke er beskadiget.

c) Baer personligt beskyttelsesudstyr. Brug helmaske til ansigtet, ojevær ellersbeskyttelsesbriller, afhengigt af det udforte arbejde. Brug afhengigt af arbejdets art stovmaske, horevær, beskyttelseshandsker erler specialforklaede, som beskytter mod sma materialepartikler. Ojnene skal beskyttes mod genstande, som flyver rundt i luften og som opstar i forbindelse med forskeilligt arbejde. Stov-ller andedrætsmaske skal filtrere det stov, der opstar under arbejdet. Hvis du udsættes for kraftig stoj i laengere tid, kan du miste horelsen.
d) Sorg for, at der er tilstrækkelig afstand mellem arbejdsomraret og andre personer. Enhver, der betrader arbejdsomraret, skal bruge personlig beskyttelsessudstyr.

Brudstykker af emnet eller braekkede
indsatsværktøjer kan flyve væk og före til
personskader øgså utden for det direkte
arbejdsområde.

e) Hold altid el-vaerktojet godt fast ved start.
Ved ogning til fuldt omdrejningstal kan motorens reaktionsmoment fore til, at el-vaerktojet forskyder sig.
f) Hvis det er muligt, skal der anvendes skruetvinger til at fastgore emnet. Hold aldrig etindre emne i den ene hand og el-værktoget i den,anden, mens det bruges.Ved at fastspende sma emner har du begge hender fri til bedre at kinne kontrollere el-værktoget.
g) Laeg aldrig el-værktøj til side, for insatsværktøj stär helt stille. Det roterende insatsværktøj kankommen i kontakt med fraægningsfladen, hvorved du kan miste kontrollen over el-værktøj.
h) LadCREASEl-veerktoget kore,mens du bærer det.Dit toj kan blive fanget ved en tilfaeldig kontakt med det roterende indsatsværktog indsatsværktoget kan bore sig ind i din krop.
i) Rengør el-værktjets ventilationsabninger regelmæssigt. Motorventilatoren trækker stov ind i maskinens hus og ved store mængder metalstov kan der opsta elektriske fareer.
j) Brug-ie el-værktoget i nærheden af brandbare materialer. Gnister og varme spaner kan antaende disse materialer.
k) Brug/DDsatsvAerktj, der kraver flydende kolemiddel. Brug af vand ell er andre flydende kolemidler kan medfore elektrisk stdd.

4.1 Tilbageslag og tilsvarende sikkerhedsanvisninger

Tilbageslag er en pludselig reaktion på et fastklemt eller blokeret indsatsværktoj. Fastklemning eller blokering medforer et abrupt stop af det roterende indsatsværktoj. Derved accelereres et ukontrolleret el-værktoj mod indsatsværktojets omdrejningsretning på blokeringsstedet.

DANSKda

Hvis f.eks. en vendeplade sidder fast aller blokerer i et emne, kan kanten pa vendepladen, der dykker ned i emnet, sætte sig fast, hvorved vendepladen brækker af uller forer til et tilbageslag.

Vendepladens holder bevæger sig derefter hen imod eller væk fra brugeren, afhængigt af omdrejningsretningen af vendepladens holder på blokeringsstedet. I dette forbindelse kan vendeplader ogss braekke.

Et tilbageslag er resultatet af en forkert og fejlagtig brug af el-værktøjet. Det kan forhindres ved hjælp af egnede sikkerhedsforanstaltninger, som beskrives nedenfor.

a)Hold godt fast i el-værktog og sorg for at din krop og arme befinder sig i en position, der kan klare tilbageslagskræfterne. Brugeren kan beherske tilbageslagskræfterne med egnede forsigtighedsforanstaltninger.
b) Arbejd særlig forsigtigt i områder med hjørner, skarpe kanter osv. Undgå at indsatsværktøj slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast ved hjørner, skarpe kanter eller hvis det april ger tilbage. Dette medfører et tilbageslag eller at man mister kontrollen.
c) Før altid indsatsværktøjet ind i materialet i samme retning, som skærekanten forlader materialet (svarer til den retning, hvor spanerne kastes ud). Fores el-værktøjet i den forkerte retning, forarsager det, at indsatsværktøjets skærekant bryder ud af emnet, hvorved el-værktøjet trækkes i fremføringsretningen.
d) Undgå at vendepladen blokerer, og undga et for højt modtryk. Indstil ikke en fashøjde, som er højere end den maksimal tilladte. Hvis vendepladen overbelastes, øges dennes belastning og der er større tendens til, at pladen sætter sig fast eller blokerer, hvilket forøger risikoen for tilbageslag eller brud på vendepladen.
e) Hold hænderne væk fra området foran og bag den roterende vendeplade. Hvis du beværger vendepladen i emnet væk fra dig selv, kan el-værktjets roterende vendeplade blive slynge direkte mod dig ved et tilbageslag.
Drej aller udskift de stumpe vendeplader aller lignende, hvor bekladningen er afskallet, i god tid. Stumpe vendeplader oger risikoen for at maskinen bliver haengende og braekker af.

4.2 Yderligere sikkerhedsanvisninger: Hold el-værktøjet kun i de isolerede greb, da fraseren kan komme i kontakt med el-værktojets eget kabel. Kontakt med en spændingsførende ledning kan øgsa gore maskinens metaldele spændingsførende og føre t elektrisk stød.

Sorg for, at arbejdssomradyet er rent og godt belyst. Uorden og uoplyste arbejdssomrader oger faren for uheld.

ADVARSEL - brug alto beskyttelsessbriller.

Brug horevaern.

Træk stikket ud af stikdåsen, før maskinen indstilles, omstilles, vedligeholdes eller rengøres.

Sorg for at ingenkommen til skade på grund af udslyngede fremmedlegemer.

Hold personer og husdyr i nærheden pa sikker afstand af maskinen.

Hold här, lose beklaedningsdele, fingre og andre kropsdele pa afstand. De kan blive opfangent og trukket ind. Benyt et harnet ved ar.

Advarsel om roterende værktøj

Baltid beskyttelsesebriller, arbejdshandsker og the sko under arbejdet med maskinen!

Fare for kvæstelser som fjge af skarpe kanter. Brug beskyttelseshandsker.

Vendeplader, vendepladeholdere, emner og spaner kan vare varme after arbejdet. Brug beskyttelseshandsker.

Hvis et ekstra handgreber beskadigetller revnet, skal det udskiftes. Maskinen m'a不同程度 med et defekt ekstra handgreb.

Træk stikket ud af stikdåsen, for maskinen indstilles, omstilles, vedligeholds eller rengøres.

Det anbefales at bruge et stationert udsugningsanlag. Man skal altid forkoble en Flafbryder (RCD) med en maks. brydestrøm pa 30mA . Hvis maskinen slukkes pa grund af Flafbryderen, skal den kontrolleres og rengøres. Se kapitel 10. Rengoring.

Arbejdes der laengere tid med el-værktoget, bor der anwendes horevarn. Laengere pavirkning med hegt stojniveau kan medfrole horeskader.

Brug kun skarpe, ubeskadigede vendeplader.

Emnet skal ligge fast og vare sikret mod at kinne skride, f.eks. ved hjaelp af spændeanordninger. Storre emner skal stottes i tilstrækkeligt omfang.

Sorg for, at de gnister, der kan opsta i lobot af arbejdet, somt varme spaner ikke kan bringe brugeren aller andre personer i fare, ej heller kan antaende let antændelige stoffer. Truede omrader skal beskyttes af svært antændelige afdækninger. Hold altid en ildslukker i beredskab i omrader, der udsættes for brandfare.

Hold altid fast i maskinen med begge hænder i de tertil beregnede grep, sorg for at stå stabilt, og arbejd koncentreret.

Hold hænderne ude af fræseområdet og på afstand af indsatsværktøjt.

Tag/DD me det roterende værktog! Fjern forst spaner og lignende, narnaskinen er itilstand. Trek netstikket ud af stikkontakten.

Beskadiget, uafbalanceret aller vibrerende værktøj ma ikke anvendes.

Arbejd ikke over hovedhøjde.

Brug aldrig en ufuldstaedig maskine aller en maskine med/DDke tilladte aendringer.

Reducering af stovbelastning:

Partikler, der opstår, narr man arbejder med\ denne maskine, kan indeholde stoffer, der kan\ forårsage kræft, allergiske reaktioner,\ luftvejssygdomme, födselsdefekter eller,anden\ reproduktiv skade. Nogle eksempler på disse\ stoffer er: Bly (i blyholdig maling), mineralsk støv (fra mursten, betonblokke osv.), tilæningsstoffer til træbehandling (kromat, træbeskyttelsesemidler), visse typaftræ (som ege- og bøgestov),metaller, asbest.

Risikoen afhænger af, hvor længe brugeren aller personer, der befinder sig i nærheden, udsættes for belastningen.

Partiklerne mä ikke optages af kroppen.
Til reducering af belastningen medppe stoffer:
Sorg for god ventilation af arbejdspladsen og brug
egnet beskyttelseesudstyr som f.eks.
ändedrætsmasker, der er i stand til at filtrere de
mikroskopisk sma partikler.

Overhold de geldende retningslinjer for materiel, personale, anvendelsestilfaelde og -sted (f.eks. sundheds- og sikkerhedsregler, bortskaffelse).

Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelsene.

Stovbelastningen kan reduceres på fölgende在这方面：

• Ret/DDke partikler, derkommen ud, og maskinens udluftningsstrom mod dig selv eller personer, der befindserig i nærheden,ller pa aflejret stv.
• Anvend et udsugningsanlaeg og/eller en luftrenser.
• Sorg for god ventilation på arbejdspladsen og hold den ren vha. stovudsgning. Fejning aller blaesning hvirvler stovet op.
• Støvsug eller vask beskyttesestøj. Undgå udblæsning, bankning eller børstning.

5. Oversigt

Se side 2 og 3.

1 Bøj I e g r e b
2 Laseskiver
3 Vingeskruer
4 Gevindhuller på gearhuset
5 S i d e g r e b *
6 Skala (fashojde)
7 Indstillingsring (fashjde)
8 Klemskrueer på skaleringsring
9 Skaleringsring (fashojde)
10 Indstillingshjul til indstilling af hastighed *
11 Elektronisk signallampe*
12 Händtag
13 Skruer på beskyttesesskærmen til spaner
14 Beskyttelsesskærm til spaner
15 Føringsskinne
16 Pil = foreskrevet arbejdsretning

17 Skala (fasvinkel)
18 Skruer (fasvinkel)
19 Vendepladeholder/frasehoved
20 Vendeplade
21 Laseskrue til vendepladen
22 Skydekontakt *
23 Paddle-kontakt *
24 Spaarre
25 Trykkontakt *
26 Styrerulle
27 Skala (rordiameter)

*afhaengig af udstyr

6. Ibrugtagning

För du tager maskinen i brug, skal du kontrollere, at den angivne netspænding og frekvens på typeskitet er i overensstemmelse med data for din strømforsyning.
Man skal altid forkoble en FI-afbryder (RCD) med en maks. brydestrøm pa 30 mA.

6.1 Montering af ekstra greb

Arbejd kun med monteret bojlegreb (1) aller sidegreb (5) (afhengigt af udstyr)! Anbring handgrebet som vist (se side 2, ill. A).

Montering af bojlegreb (1)

• Sæt læsskiverne (2) til venstre og højre på handgrebet (1).
• Skubhandgrebet (1) med laseskiverne (2) forfra pa gearhuset.
• Indsæt vingeskrueerne (3) til højre og venstre i handgrebet (1) og skru dem let ind.
• Indstil den onskede winkel på händgrebet (1).
• Spænd vingesekruerne (3) til venstre og højre kraftigt med handen.

Montering af sidegrebet (5) (afhengigt af udstyr, kun ved KFM 15-10 F, KFMPB 15-10 F):

Ved kantfærnsing af sma vinkler (indstilling < 30^ ) kan det, alt after arbejdsforhold, ære en fordel at anvende sidegrebet (5) i stedet for bjlegrebet (1). Ved større vinkler skal man altoand anvende bjlegrebet (1) for at kinne holde maskinen sikkert.

• Skru sidebet (5) fast på den højre eller venstre side af maskinen.

7. Indstilling

Træk stikket ud af stikdansen, for maskinen indstilles, omstilles, vedligeholdes eller rengøres.
Vendeplader, vendepladeholdere, emner og spaner kan vaere varme after arbejdet. Brug beskytteseshandsker.
Klemfare! Brug beskytteseshandsker.

7.1 Indstilling af fasvinkel

1. Aflæs den indstillede fasp skalaen (17).

DANSKda

1. Løsn skruerne (13) og skub de to beskyttelsesskærme til spaner (14) (til venstre og højre på maskinen) opad.
2. Løsn skruerne (18) (foran og bagpå), og indstil faspivklen ved at dreje foringsskinnen (15) til den ønskede vinkel. Aflæs den indstillede faspivknel pa skalaen (17).
3. Fastspænd skruerne (18) (foran og bagpå) kraftigt.
4. Skub begge beskyttelsesskærme til spaner (14) (til venstre og højre på maskinen) helt nedad.
   Fastspænd skruerne (13) (til venstre og højre på maskinen).
5. Vedændring af fasvinklen æendres ogsa fashojden (konstruktionsbetinget). Indstil derfor ogsa fashojden after hvver justering af fasvinklen. Se kapitel 7.2

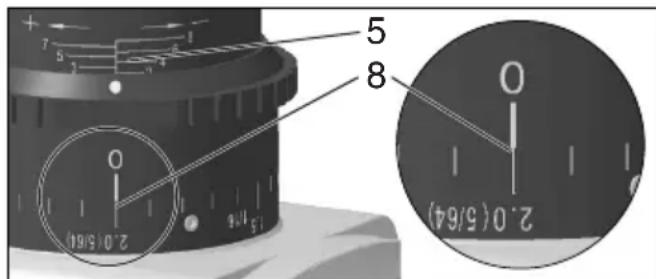

7.2 Indstilling af fashojde

Indstil først fasvinklen:

1. Kontroller først, om den ønskede fasvinkel er indstillet: Atlæs den indstillede fasvinkel på skalaen (17). Indstil i givet fald. Se kapitel 7.1

Undersog indstellingsværdi:

Henvisning: Opret altid store fashjder i flere fræsninger (mindst 3). Hårde materiale kræver endnu flere fræsninger. Herved opnäs følgende fordele: Hjere standtid på vendeplader, hjere overfladekvalitet på det færddige resultat, og mere bekvent arbejde.

OverskridIkde nedenfor angivne "maksimale fashjde pr.fraesning".

1. Fraesning: maks. 6 mm
   2.+3. Fræsning: maks. 2 mm

1. Fraesning: maks. 9 mm
   2.+3. Fræsning: maks. 3 mm

Overskrid ikke den maksimalt tilladte fashøjde (h_maks) , (se kapitlet Tekniske data).

For en maksimal overfladekvalitet anbefales det kun at fjerne en smule materiale ved den sidste fræsning.

1. Vaelg det diagram, der gelder for din maskine (se bagsiden).
2. Vaelg den linje, der gelder for den indstillede faspvinkel (se bagsiden).
3. Eksempel til en fasvinkel på 45^ og en onsket fashjde på 3 mm (se ill. nedenfor). Resultat: Indstillingsværdi = 2,0.

Vælg den fashjde, du fremn vit indstille, pa Y-aksen. Træk en vandret linje indtil skæringspunktet med linjen. Træk en lodret linje til X-aksen fra dette skæringspunkt. Aflæs værdien på X-aksen. Nu skal du säledes indstille dette værdi "X" på maskinen.

Bemark: Diagrammet refererer til emner med skarpe kanter. Ved emner med afrundede kanter skal der tages hensyn til dette ved indstilling af fashojden.

Indstilling af fashojden:

1. Træk indstillingsringen (7) opad og drej den således at værdien "X" fra diagrammet indstilles på skalaen (9). Se illustrationen (nedenfor): Indstillet værdi "X" = 2,0.

(En omdrejning svarer til "X" = 3. Til større X-vaerdier: Udfør flere omdrejninger. Skalaen (6) bruges til grov orientering ved indstilling).

1. Udfor en provefraesning.
2. Hvis fashojden skal indstilles meget praecist til den sidste fraesning, skal du gore som folger: Gennemfor en provefraesning. Mal den fraesede fashojde, og tilpas om nodvendigt ved at dreje indstellingsringen (7) med en streg pa skalaen: Drejning i urets retning = storre fashojde. Drejning mod urets retning = lavere fashojde. Gennemfor endnu en provefraesning. Gentag i givet fald dette trin.

8. Anvendelse

8.1 Til-/frakobling

Maskinen kal altid betjenes med begge hænder.
Tænd først, anbring derefter indsatsværktøjet på emnet.
Undgå utilsigtet start: Sluk altid for maskinen, när stikket traekkes ud af stikdäsen, eller när strømmen afbrydes.
Ved fast tinkobling körer maskinen ögså videre, hvis den rives ud af帽子. Hold derfor altid fast i maskinen med begge hænder i de dertil beregnede greb, sorg for at stå stabilt og arbejd koncentreret.
Undga, at maskinen hvirvler stov og spaner op ell er suger dem ind. Læg forst den slukkede maskine til side, nar motoren star stille.

KFM 15-10 F (Se side 3. ill. B):

Tilkobling: Skub skydekontakten (22) frem. Elværktoget holdes taendt ved at trykke kontakten ned, indtil den gar i hak.

Frakobling: Tryk på den bagerste del af skydekontakten (22) og giv slip.

KFMPB 15-10 F (Se side 3, ill. B):

Tilkobling: Tryk spærren (24) ind, og hold den inde. Tryk på afbryderen (25) og hold den inde. Maskinen er nu tilkoblet. Tryk nu spærren (24) ind igen for at fastlase afbryderen (25) (fast tinkobling).

Frakobling: Tryk på afbryden (25) og slip den.

8.2 Indstilling af hastighed (KFM 15-10 F)

Med stillehjulet (10) kan man forindstille omdrejningslallet og aendre det trinlost.

Stillingerne 1-6 svarer nogenlunde til ffolgende frilobshastigheder:

1.7800/min 4.10200/min

2.8600/min 5.11100/min

3.9400/min 6.12200/min

VTC-elektronikken gør det muligt at arbejde materiailetilpasset og holde omdrejningsstallet nogenlunde konstant, øgså ved belastning.

Anbefalede omdrejningstal for forskellige materialer:

Den optimale indstilling vindes bedst ved at prove sig frem.

8.3 Generelle arbejdsanvisninger

1. Kontroller vendeplader (20). Udskift beskadigede aller slidte vendeplader.
2. Fikser emnet sa det er fri for vibrationer med fastspændingsanordninger.
3. Følg kapitel 8.4 ved bearbejdning af rør.
4. Indstil faspvinkel (se kapitel 7.1).
5. Indstil fashjde (se kapitel 7.2).
6. Hold altid fast i maskinen med begge hænder i de fertil beregnede greb, sorg for at stä stabilt, og arbejd koncentreret.
7. Vendepladerne (20) berer erkke arbejdsemnet. Taend forst, laeg derefter maskinen med forringsskennen (15) pa arbejdsemnet, og bring forst derefter insatsværktoget langsomt hen mod arbejdsemnet.
8. Skub nu maskinen i den retning, der er angivet med en pil (16) pa maskinen.

Maskinen mä kun skubbes i pilens retning (16). Ellers er der risiko for tilbageslag. Arbejd med jævn fremføring, der passer til det materiaile, som skal bearejdes. Undgå at sidde fast, tryk ikke, sving ikke.

1. Før maskinen således, at fordingsskinnen (15) ligger ved arbejdsemnet.
2. Afslutning af arbejdet: Før indsatsværktoget væk fra emnet, og sluk maskinen. Stands motoren helt, og laeg maskinen væk.

8.4 Bearbejd rør på yderkanten

1. Undersg rordiameteren pa det r, der skal bearbejdes.
2. Se side 3, ill. C: Anbring styrerullen (26) som vist på færingsskinnen (15). Forskyd styrerullen (26) og indstill rordiameteren på skalaen (27). Spænd møtrikken på styrerullen med en gaffelnøgle, og fastgør således styrerullen.
3. Følg de generelle arbejdsanvisninger (kapitel 8.3).
4. Hold altid fast i maskinen med begge hænder i de dertil beregnede greb, sorg for at stå stabilt, og arbejd koncentreret.
5. Læg maskinen med styrerullen (26) på rørets udvendige flade. Læg derefter føringsskinnen på rørets endeflade.
6. Vendepladerne (20) berør er stadig ikke arbejdsemnet. Tænd først, vip derefter langsomt maskinen om styrerullen (26) og bring dermed fraesehovedet hen ved arbejdsemnet.
7. Følg de generelle arbejdsanvisninger (kapitel 8.3).

8.5 KFM 16-15 F: Mulighed for drejning af fordingsskinnen (15)

Ved KFM 16-15 er fordingsskinnen (15) monteret pa tværs. Ved de allerfluste arbejdspogaver opfanges hoje krafter dermed bedre, og arbejdet bliver mindre trættende.

DANSKda

Hvis du til specielle opgaver hellere vil montere foringsskinnen (15) pa langs, kan du fa en ombygningsvejledning hos Metabos kundeservice.

9. Vedligeholdelse

9.1 Udskiftning af vendeplader

Træk stikket ud af stikdåsen, for maskinen indstilles, omstilles, vedligeholdes eller rengøres.
Vendeplader, vendepladeholdere, emner og spaner kan vare varme after arbejdet. Brug beskytteseshandsker.
Kontroller vendepladeholderen (19) jævnligt.
Reparer/udskift beskadigede eller slidte vendeplader.
Kontroller alle vendeplader (20) regelmaesigt. Udskift beskadigede aller slidte vendeplader.
Drej uller udskift de stumpe vendeplader ellignende, hvor beklaedningen er afskallet, i god tid. Stumpe vendeplader oger risikoen for at maskinen bliver hengende og losner sigller at vendepladeholderen (19) bliver beskadiget.
Stærkt slidte eller defekte vendeplader ma ikke længe anvendes.
Drej aller udskift altid alle vendeplader.
Anvend kun vendeplader, som er godkendt af Metabo. Se kapitlet Tilbehør.

Billede A: Normalt slid: Drej(udskift vendepladen.

Billede B: Slid ved forarbejdning af harede materialer: Drej/udskift vendepladen. Ved sterkere slid ma vendepladen ikke længere anvendes, men skal derimod udskiftes.

1. Løsn skruerne (13) og skub en beskyttelsesskaerm til spaner (14) opad.
2. Drej ved behov vendepladeholderen (19) manuelt.
3. Skru laseskruen (21) ud og fjern vendepladen (20).
4. Rengør vendepladen (20) og spændefladerne på vendepladeholderen (19).
5. Drej vendepladen aller, hvis alle klinger er stumpe, indsaat en ny vendeplade.
6. Skru ingen vendepladen (20) fast sammen med Iaseskruen (21). Drejningsmoment: 3,5 Nm.
7. Skub beskyttelsesskaermen til spaner (14) helt nedad. Spænd skruerne (13).

Bemark: Arsager til vendeplader med afbrudt kant ell er i ekstreme tilfaelde til odelagte vendeplader kan vare:

• Slag på vendepladen på grund af ukorrekte arbejdsmetoder: Se kapitel 8.3.
  -Vibratio n pae mnet: Fiksere mnet, sa det e vibrationer, med fastspændingsanordninger.
• Vendepladen er/DDgjort Korrekt: Renghele tiden spendefladerne og overhold drejningsmomentet.
• Vendepladen er/DDgjort korrekt: Sterkt slidte vendeplader har ingen tilstrakkelige aflaegningsflader og kan derfor/DDke stilstrakkeligt. Udskift sterkt slidte vendeplader.

10. Rengøring

Spaner og partikler kan sætte sig på fraesehovedet (19). Dette kan före til en blokering af fraesehovedet. Rengør fraesehovedet og dets omgivelser regelmæssigt, og fjern spaner og partikler.

Ved bearbeitdningen kan partikler aflejre sig i elværktojets indre. Det hinderer kølingen af elværktojet. Ledende aflejringer kan pavarke elværktojets beskyttelsesisolering og forarsage elektriske farer.

Stovsug el-værktoget regelmæssigt, ofte og
grundigt gennem alle ventilationsabninger foran og
bagpa. Afbryd el-værktoget forinden fra
energiforsyningen og brug herved
beskyttelsessbriller og stovmaske.

11. Afhjælpning af fejl

KFM 15-10 F, KFMPB 15-10 F:

Den elektroniske signallampe (11) lyser og hastigheden under belastning aftager. Maskinbelastningen er for hoj! Lad maskinen kore i tomgang, indtil den elektroniske signallampe slukker.

-Maskinen korer,itke. Signalindikatoren for elektronik (11) blinker (afhengigt af udstyr). Den elektriske beskyttelse mod genindkobling er aktiveret. Hvis netstikket stikkes i, mens maskinen er tendt,ller nar strormorsyningen etableresigen after en afbrydelse, korer maskinen itke. Sluk og taendigen for maskinen.

KFM 16-15 F:

• Genstartssikring: Hvis netstikket stikkes i, mens maskinen er tændt, eller nr strømforsyningen etableresigen after en afbrydelse, korer maskinen ikke. Sluk ogændigen for maskinen.

-Overbelastningssikring:

Belastningshestigheden aftager.

Viklingstemperaturen er for høj! Lad maskinen køre i tomgang, indtil maskinen er kølet af.

• När maskinen tændes, opstår der kortvarige spændingsfald. Hvis nettet er meget belastet, kan det pærke driften af andre maskiner. Hvis modstanden i nettet er mindre end 0,4 ohm, opstår der ikke fejl.

12. Tilbehør

Brug kun originalt Metabo-tilbehør.

Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i/DDne brugsanvising.

Anbring tilbehoret sikkert. Hvis maskinen betjenes i en holder: Sæt maskinen sikkert fast. Mistes kontrollen over maskinen, er der risiko for skader.

A 10 HM-vereplader Universal. 6.23564

B Laseskrue til vendeplader. 6.23566

C Kolemiddelsmørestift 6.23443

Det komplette tilbehorsprogram vindes pa www.metabo.com eller i kataloget.

13. Reparation

Reparationer på el-værktøjer mA kun udføres af en elektriker!

Henvend Dem til Deres Metabo forhandler, nár Deskal have repareret Deres Metabo el-værktoj. Adresser vindes på www.metabo.com.

14. Miljøbeskyttelse

Overhold de nationale regler om miljovenlig bortskaffelse og genbrug af udtjente maskiner, emballage og tilbehør.

Kun for EF-lande: El-værktøj ma ikke smides i husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om affald af

elektrisk og elektronisk udstyr og omsættelsen til national lovgivning skal brugte el-værktjoer indsamles adskilt og afleveres miljørigtigt til genbrug.

15. Tekniske data

Forklaringer til oplsningerne pa side 4. Forbeholdt aendringer som folge af tekniske aendringer.

n =frilobshastighed (maksimal hastighed)

P1 =nominal optagen effekt

P2 =afgiven effekt

h_maks = Maks.fashjde

b_maks =Maks.fasbredde

a = Fasvinkel

d_ =mindst mulige rordiameter

m = v ae g t u d e n n e t k a b

Målevaardier beregnet ih. EN 60745.

Klasse II maskine

Vekselstrøm

De angivne tekniske data er tolerancesat (svarende til de aktuelt gaeldende standarder).

Emissionsværdier

Disse værdier gør det muligt at bestemme el-værktøjets emissioner og sammenigne forskellige el-værktøjer med hinanden. Alt after el-værktøjets ellers indsatsværktøjernes anvendelsesbetingelser og tilstand kan den faktiske belastning vare højere eller lavere. Tag ögså højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsessforanstaltninger for brugeren, f'éks. organisatoriske foranstaltninger, på baggrund af de anslæde værdier.

Samlet vibration (vektorsum af tre retninger)

Typiske A-vaegtedlydniveauuer:

LpA =lydtryksniveau

L_WA =lydeffektniveau

K_pA K_WA = usikkerhed

Ved arbejde kan stojniveauet overskride 80 dB(A).

Brug horeværn!

Elektromagnetiske forstyrelser:

Ved pavirkning fra ekstreme elektromagnetiske forstyrelser udefra kan der i enkelte tilfælde opsta midlertidige hastighedsudsving, aller genstartsikringen kan blive aktiveret. Sluk ogændi sa fald for maskinen.

d e n n e t k a b

POLSKIpl
