MANUALE UTENTE KFMPB 1510 F METABO

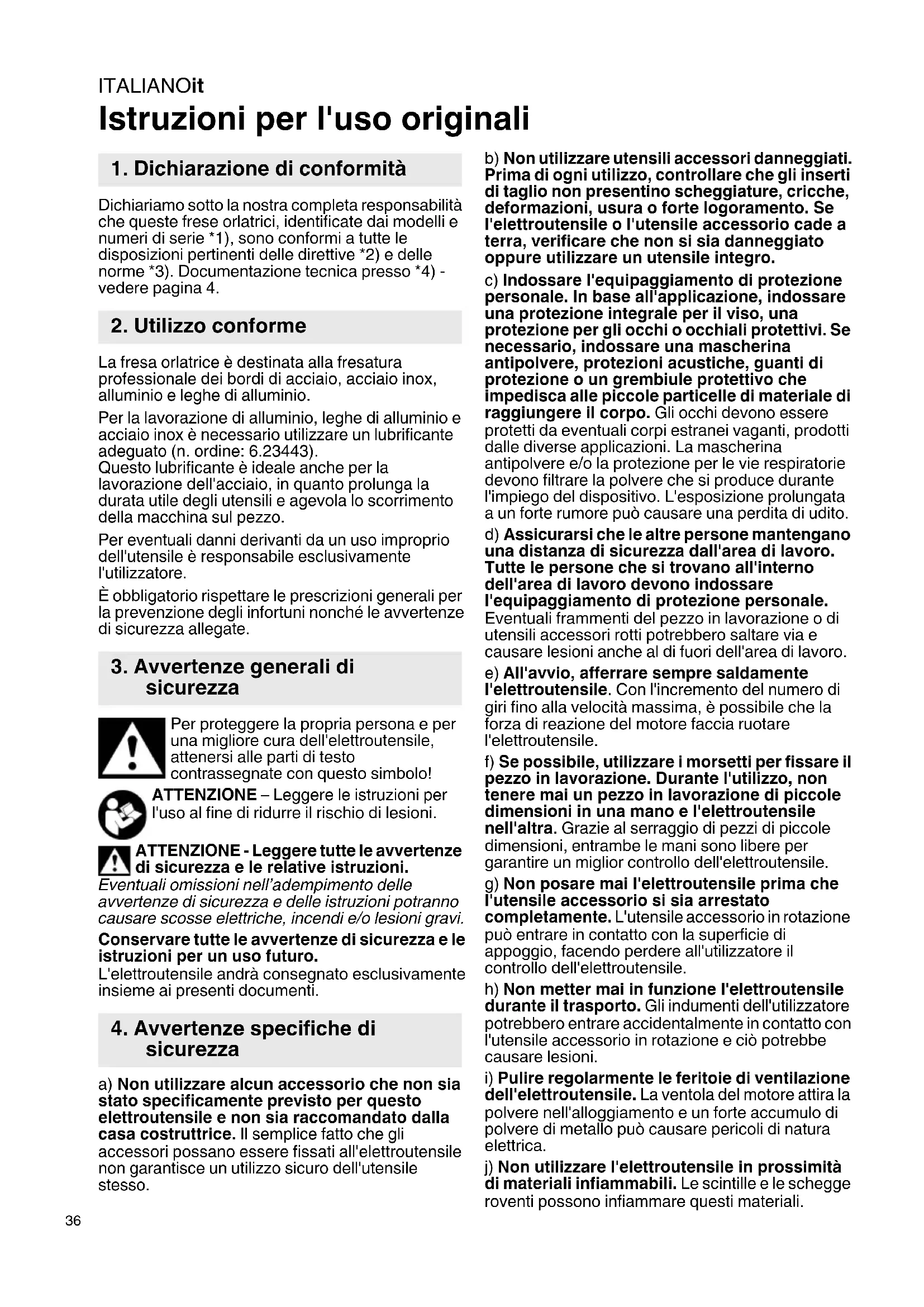

Istruzioni per l'uso originali Dichiariamo sotto la nostra completa responsabilità che queste frese orlatrici, identificate dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) - vedere pagina 4. La fresa orlatrice è destinata alla fresatura professionale dei bordi di acciaio, acciaio inox, alluminio e leghe di alluminio. Per la lavorazione di alluminio, leghe di alluminio e acciaio inox è necessario utilizzare un lubrificante adeguato (n. ordine: 6.23443). Questo lubrificante è ideale anche per la lavorazione dell'acciaio, in quanto prolunga la durata utile degli utensili e agevola lo scorrimento della macchina sul pezzo. Per eventuali danni derivanti da un uso improprio dell'utensile è responsabile esclusivamente l'utilizzatore. È obbligatorio rispettare le prescrizioni generali per la prevenzione degli infortuni nonché le avvertenze di sicurezza allegate. Per proteggere la propria persona e per una migliore cura dell'elettroutensile, attenersi alle parti di testo contrassegnate con questo simbolo! ATTENZIONE – Leggere le istruzioni per l'uso al fine di ridurre il rischio di lesioni. ATTENZIONE - Leggere tutte le avvertenze di sicurezza e le relative istruzioni. Eventuali omissioni nell’adempimento delle avvertenze di sicurezza e delle istruzioni potranno causare scosse elettriche, incendi e/o lesioni gravi. Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro. L'elettroutensile andrà consegnato esclusivamente insieme ai presenti documenti. a) Non utilizzare alcun accessorio che non sia stato specificamente previsto per questo elettroutensile e non sia raccomandato dalla casa costruttrice. Il semplice fatto che gli accessori possano essere fissati all'elettroutensile non garantisce un utilizzo sicuro dell'utensile stesso. b) Non utilizzare utensili accessori danneggiati. Prima di ogni utilizzo, controllare che gli inserti di taglio non presentino scheggiature, cricche, deformazioni, usura o forte logoramento. Se l'elettroutensile o l'utensile accessorio cade a terra, verificare che non si sia danneggiato oppure utilizzare un utensile integro. c) Indossare l'equipaggiamento di protezione personale. In base all'applicazione, indossare una protezione integrale per il viso, una protezione per gli occhi o occhiali protettivi. Se necessario, indossare una mascherina antipolvere, protezioni acustiche, guanti di protezione o un grembiule protettivo che impedisca alle piccole particelle di materiale di raggiungere il corpo. Gli occhi devono essere protetti da eventuali corpi estranei vaganti, prodotti dalle diverse applicazioni. La mascherina antipolvere e/o la protezione per le vie respiratorie devono filtrare la polvere che si produce durante l'impiego del dispositivo. L'esposizione prolungata a un forte rumore può causare una perdita di udito. d) Assicurarsi che le altre persone mantengano una distanza di sicurezza dall'area di lavoro. Tutte le persone che si trovano all'interno dell'area di lavoro devono indossare l'equipaggiamento di protezione personale. Eventuali frammenti del pezzo in lavorazione o di utensili accessori rotti potrebbero saltare via e causare lesioni anche al di fuori dell'area di lavoro. e) All'avvio, afferrare sempre saldamente l'elettroutensile. Con l'incremento del numero di giri fino alla velocità massima, è possibile che la forza di reazione del motore faccia ruotare l'elettroutensile. f) Se possibile, utilizzare i morsetti per fissare il pezzo in lavorazione. Durante l'utilizzo, non tenere mai un pezzo in lavorazione di piccole dimensioni in una mano e l'elettroutensile nell'altra. Grazie al serraggio di pezzi di piccole dimensioni, entrambe le mani sono libere per garantire un miglior controllo dell'elettroutensile. g) Non posare mai l'elettroutensile prima che l'utensile accessorio si sia arrestato completamente. L'utensile accessorio in rotazione può entrare in contatto con la superficie di appoggio, facendo perdere all'utilizzatore il controllo dell'elettroutensile. h) Non metter mai in funzione l'elettroutensile durante il trasporto. Gli indumenti dell'utilizzatore potrebbero entrare accidentalmente in contatto con l'utensile accessorio in rotazione e ciò potrebbe causare lesioni.

i) Pulire regolarmente le feritoie di ventilazione

dell'elettroutensile. La ventola del motore attira la polvere nell'alloggiamento e un forte accumulo di polvere di metallo può causare pericoli di natura elettrica. j) Non utilizzare l'elettroutensile in prossimità di materiali infiammabili. Le scintille e le schegge roventi possono infiammare questi materiali.

1. Dichiarazione di conformità

2. Utilizzo conforme

3. Avvertenze generali di

4. Avvertenze specifiche di

sicurezzaITALIANO it

p) Non utilizzare alcun utensile accessorio che richieda l'uso di refrigerante liquido. L'impiego di acqua o di altri refrigeranti liquidi può provocare una scossa elettrica.

4.1 Contraccolpo e relative avvertenze di

sicurezza Il contraccolpo è la reazione improvvisa che si verifica quando l'utensile si inceppa o si blocca. Quando l'utensile rimane inceppato o bloccato nel materiale in lavorazione, si verifica un brusco arresto della rotazione. In questo modo, nel punto di bloccaggio, un elettroutensile privo di controllo subisce un'accelerazione contraria al senso di rotazione dell'utensile accessorio. Se, ad esempio, un inserto di taglio resta bloccato o inceppato nel pezzo in lavorazione, è possibile che il bordo dell'inserto - che affonda nel materiale - resti impigliato. Questo può causare la rottura dell'inserto o un contraccolpo. Il portainserti si sposta improvvisamente verso l'operatore o in direzione opposta, a seconda del senso di rotazione del portainserti al momento dell'inceppamento. In questo contesto, è anche possibile che gli inserti di taglio si rompano. Il contraccolpo è la conseguenza di un utilizzo errato o non conforme dell'elettroutensile. Può essere evitato adottando le misure precauzionali descritte di seguito. a)Afferrare sempre saldamente l'elettroutensile ed assumere una postura del corpo e delle braccia che permetta di attutire le eventuali forze di contraccolpo. L'utilizzatore può dominare le forze di contraccolpo adottando misure di sicurezza idonee. b) Lavorare con particolare attenzione in prossimità di angoli, spigoli vivi, ecc. Evitare che l’utensile venga sbalzato via dal pezzo in lavorazione e che si blocchi. L'utensile rotante si inclina quando viene a contatto con angoli, spigoli affilati, o quando viene sbalzato via in seguito a un blocco. Questo provoca una perdita del controllo o un contraccolpo. c) Durante la lavorazione del materiale, guidare sempre l'utensile nella stessa direzione in cui il bordo di taglio lascia il materiale (cioè nella stessa direzione in cui vengono espulsi i trucioli). Condurre l'elettroutensile nella direzione errata può far sì che il bordo di taglio dell'utensile si stacchi dal pezzo in lavorazione, con il conseguente trascinamento dell'elettroutensile stesso in questa direzione di avanzamento. d) Evitare che l'inserto di taglio si blocchi e non esercitare una pressione d'appoggio eccessiva. Non impostare un'altezza di fresatura che superi il limite massimo consentito. Un sovraccarico degli inserti di taglio aumenta la sollecitazione degli stessi e incrementa la probabilità di inceppamento o bloccaggio, di conseguenza aumenta il rischio di contraccolpo o di rottura degli inserti. e) Evitare di invadere con la mano l’area antistante e retrostante l'inserto di taglio. Se l'utilizzatore allontana da sé l'inserto di taglio nel pezzo in lavorazione, in caso di contraccolpo, l'elettroutensile con l'inserto di taglio viene proiettato direttamente verso l'utilizzatore. Girare o sostituire per tempo gli inserti di taglio non più affilati oppure con il rivestimento usurato. Gli inserti di taglio non affilati aumentano il pericolo d'inceppamento e rottura del dispositivo.

4.2 Ulteriori avvertenze di sicurezza:

Afferrare l'elettroutensile esclusivamente dalle superfici di presa isolate, poiché la fresa potrebbe venire a contatto con il cavo di rete. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici del dispositivo e provocare così una scossa elettrica. Mantenere pulita e bene illuminata l'area di lavoro. Il disordine o le zone di lavoro non illuminate possono essere causa di incidenti. AVVERTENZA – Indossare sempre gli occhiali protettivi. Indossare le protezioni acustiche. Estrarre la spina dalla presa prima di eseguire qualunque intervento di regolazione, modifica, manutenzione o pulizia. Indossare indumenti da lavoro adeguati. Assicurarsi che nessuno possa essere ferito dalla proiezione di eventuali corpi estranei. Tenere le persone e gli animali domestici a debita distanza dal dispositivo. Tenere lontano capelli, indumenti sciolti, dita e altri parti del corpo. Potrebbero essere catturati e trascinati. In caso di capelli lunghi, indossare una retina. Attenzione all'utensile rotante. Quando si lavora con il dispositivo, indossare sempre occhiali protettivi, guanti da lavoro e calzature antinfortunistiche rigide! Pericolo di lesioni per la presenza di bordi affilati. Indossare i guanti di protezione. Dopo il lavoro, gli inserti di taglio, i portainserti, il pezzo e i trucioli possono essere roventi. Indossare i guanti di protezione. Un'impugnatura supplementare eventualmente danneggiata o logora dev'essere sostituita. Non mettere in funzione l'utensile se l'impugnatura supplementare è difettosa. Estrarre la spina dalla presa prima di eseguire qualunque intervento di regolazione, modifica, manutenzione o pulizia. Si raccomanda di utilizzare un impianto di aspirazione stazionario. Applicare sempre a monte un interruttore di sicurezza FI (RCD) con corrente di scatto max. di 30 mA. In caso di disattivazioneITALIANOit

tramite l'interruttore FI, controllare e pulire il dispositivo. Vedere il capitolo 10. Pulizia. Indossare le protezioni acustiche, qualora si debba lavorare per lunghi periodi. L'effetto prolungato di un'intensità acustica elevata può danneggiare l'udito. Utilizzare solamente inserti di taglio affilati e integri. Il pezzo in lavorazione dev'essere saldamente appoggiato e fissato in modo da non scivolare, ad es. mediante appositi dispositivi di fissaggio. I pezzi in lavorazione di grandi dimensioni devono essere tenuti ben saldi. Accertarsi che le scintille e i trucioli roventi prodotti durante l'impiego dell'utensile non rappresentino un pericolo, ad esempio che non colpiscano l'utente o altre persone o che non incendino sostanze infiammabili. I luoghi a rischio devono essere protetti con coperture ignifughe. Nelle zone a rischio d'incendio, tenere sempre pronto un estintore adeguato. Afferrare sempre saldamente il dispositivo per le impugnature previste usando entrambe le mani, assumere una postura stabile e lavorare concentrati. Tenere le mani lontano dall'area della fresa e dell'utensile accessorio. Non afferrare l'utensile accessorio in rotazione! Rimuovere trucioli e simili solo con il dispositivo disinserito. Estrarre la spina dalla presa. Gli utensili accessori danneggiati, ovalizzati e/o vibranti non devono essere utilizzati. Non lavorare a un livello al di sopra della testa. Non utilizzare mai l'utensile se non è completo di tutte le sue parti o se sull'utensile sono state eseguite delle modifiche non autorizzate. Ridurre la formazione di polvere: Le particelle che si formano durante l'utilizzo di questo dispositivo possono contenere sostanze che potrebbero provocare tumori, reazioni allergiche, malattie alle vie respiratorie, difetti alla nascita o altre anomalie nella riproduzione. Ecco alcuni esempi di queste sostanze: piombo (in vernici contenenti piombo), polvere minerale (mattoni, calcestruzzo e sim.), additivi per il trattamento del legno (cromato, conservanti per legno), alcuni tipi di legno (polvere di quercia o faggio), metalli, amianto. Il rischio dipende dalla durata di esposizione da parte dell'utilizzatore o delle persone che si trovano nelle vicinanze. Impedire alle particelle di raggiungere il corpo. Per ridurre l'esposizione a queste sostanze: garantire una ventilazione sufficiente nel luogo di lavoro e indossare un equipaggiamento di protezione adeguato, come ad es. mascherine in grado di filtrare le particelle microscopiche. Osservare le direttive inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento). Raccogliere le particelle formatesi ed evitare che si depositino nell'ambiente. Ridurre la formazione di polvere procedendo come segue: - non indirizzare le particelle in uscita e la corrente dell'aria di scarico del dispositivo su di sé o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata; - utilizzare un impianto di aspirazione e/o un depuratore d'aria; - ventilare bene il luogo di lavoro e tenerlo pulito tramite aspirazione. Passando la scopa o soffiando si provoca un movimento vorticoso della polvere. - Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare. Vedere le pagine 2 e 3. 1 Impugnatura a staffa 2 Disco di arresto 3 Viti ad alette 4 Fori filettati nella carcassa ingranaggi 5 Impugnatura laterale * 6 Scala (altezza di fase) 7 Anello di regolazione (altezza di fase) 8 Viti d'arresto dell'anello di scala 9 Anello di scala (altezza di fase)

Rotella di regolazione per l'impostazione del numero di giri

11 Sistema elettronico di segnalazione * 12 Impugnatura 13 Viti delle lamiere di protezione trucioli 14 Lamiere di protezione trucioli 15 Binario di guida 16 Freccia = direzione di lavoro prescritta 17 Scala (angolo di fase) 18 Viti (angolo di fase) 19 Portainserti/testa della fresa 20 Inserto di taglio 21 Vite di fissaggio dell'inserto di taglio 22 Interruttore a cursore * 23 Interruttore paddle * 24 Blocco * 25 Pulsante interruttore * 26 Rullo di guida 27 Scala (diametro del tubo) *in base alla dotazione Prima della messa in funzione, verificare che la frequenza e la tensione di alimentazione corrispondano ai dati elettrici riportati sulla targhetta del modello. Applicare sempre a monte un interruttore di sicurezza FI (RCD) con corrente di scatto max. di 30 mA.

6.1 Montaggio dell'impugnatura

supplementare Lavorare solo con l'impugnata a staffa (1) o l'impugnatura laterale (5) montata (secondo la

6. Messa in funzioneITALIANO it

dotazione)! Applicare l'impugnatura come illustrato (v. pagina 2 fig. A). Applicazione dell'impugnatura a staffa (1) - Applicare i dischi di arresto (2) a sinistra e a destra sull'impugnatura (1). - Spostare l'impugnatura (1) con i dischi di arresto (2) in avanti, sulla carcassa ingranaggi. - Inserire le viti ad alette (3) a sinistra e a destra nell'impugnatura (1) e avvitare leggermente. - Regolare l'impugnatura (1) sull'angolo desiderato. - Avvitare a fondo, manualmente, le viti ad alette (3) a sinistra e a destra. Applicazione dell'impugnatura laterale (5) (secondo la dotazione, solo per KFM 15-10 F, KFMPB 15-10 F): Per la fresatura dei bordi con angoli ridotti (impostazione < 30°), secondo le condizioni di lavoro, può essere vantaggioso utilizzare l'impugnatura laterale (5), invece dell'impugnatura a staffa (1). Per angoli maggiori, utilizzare sempre l'impugnatura a staffa (1) per avere una presa migliore sul dispositivo. - Avvitare a fondo l'impugnatura laterale (5) sul lato destro o sinistro del dispositivo. Estrarre la spina dalla presa prima di eseguire qualunque intervento di regolazione, modifica, manutenzione o pulizia. Dopo il lavoro, gli inserti di taglio, i portainserti, il pezzo e i trucioli possono essere roventi. Indossare i guanti di protezione. Pericolo di schiacciamento! Indossare i guanti di protezione.

7.1 Regolazione dell'angolo di fase

1. Leggere sulla scala (17) l'angolo di fase

2. Svitare le viti (13) e sollevare le due lamiere di

protezione trucioli (14) (a sinistra e a destra della macchina).

3. Svitare le viti (18) (davanti e dietro) e regolare

l'angolo di fase girando il binario di guida (15) sull'angolo desiderato. Leggere sulla scala (17) l'angolo impostato.

4. Serrare con forza le viti (18) (davanti e dietro).

5. Abbassare completamente le due lamiere di

protezione trucioli (14) (a sinistra e a destra della macchina). Serrare le viti (13) (a sinistra e a destra della macchina).

6. Modificando l'angolo di fase, cambia anche

l'altezza di fase (per motivi costruttivi). Pertanto, dopo aver modificato l'angolo di fase, regolare anche l'altezza di fase. Vedere il capitolo 7.2.

7.2 Regolazione dell'altezza di fase

Prima regolare l'angolo di fase:

1. innanzi tutto, verificare che sia impostato

l'angolo di fase desiderato. Leggere sulla scala (17) l'angolo di fase impostato. Regolare all'occorrenza. Vedere il capitolo 7.1. Determinare il valore d'impostazione: Nota: per realizzare grandi altezze di fase, eseguire sempre diversi processi di fresatura (minimo 3). I materiali duri richiedono più processi di fresatura. I vantaggi sono i seguenti: maggiore durata utile degli inserti di taglio, migliore risultato in termini di qualità della superficie, lavoro più semplice. Non superare la "massima altezza di fase per ciascun processo di fresatura". KFM 15...(con 45°): 1° processo di fresatura max. 6 mm 2° e 3° processo di fresatura max. 2 mm KFM 17...:(con 45°) 1° processo di fresatura max. 9 mm 2° e 3° processo di fresatura max. 3 mm Non superare la massima altezza di fase consentita

max ) (vedere il capitolo Dati tecnici). Per una qualità ottimale della superficie è consigliabile asportare solo poco materiale durante l'ultimo processo di fresatura.

2. Selezionare il diagramma valido per il proprio

dispositivo (vedere il lato posteriore).

3. Selezionare la linea valida per l'angolo di fase

impostato (vedere il lato posteriore).

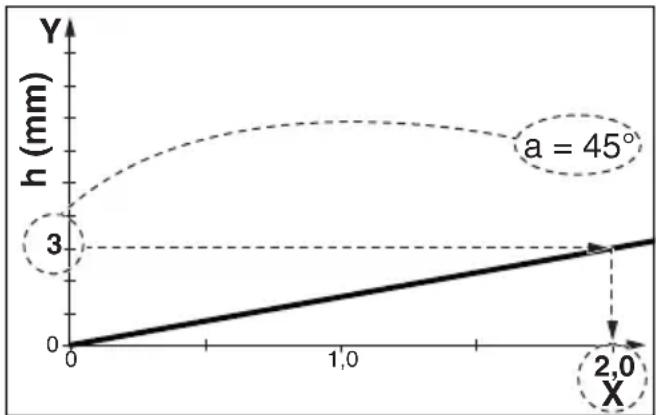

4. Esempio per un angolo di fase di 45° e

un'altezza di fase desiderata di 3 mm (v. la figura sotto). Risultato: valore d'impostazione = 2,0 Selezionare sull'asse Y l'altezza di fase che si desidera impostare. Tracciare una linea orizzontale fino al punto d'intersezione con la linea. Dal punto d'intersezione, tracciare la perpendicolare all'asse X. Leggere il valore sull'asse X. Questo valore X va impostato sul dispositivo nel modo seguente. Nota: il diagramma è riferito a pezzi dai bordi affilati. Se i pezzi hanno i bordi arrotondati, questo va tenuto in considerazione per la regolazione dell'altezza di fase. Impostazione dell'altezza di fase:

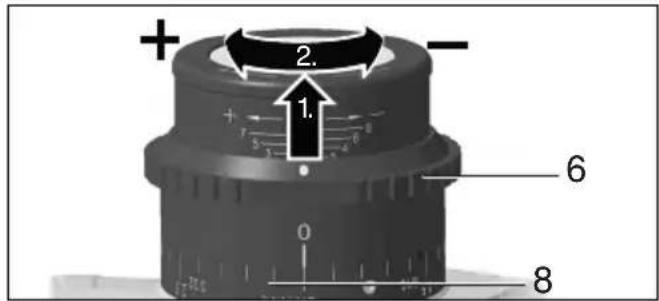

5. Sollevare l'anello di regolazione (7) e girarlo in

modo che sulla scala (9) venga impostato il valore X del diagramma. Vedere l'immagine sottostante: valore impostato X = 2,0. (Una rotazione corrisponde a X = 3. Per valori X maggiori: procedere con più rotazioni. La scala (6) serve come orientamento di massima per la regolazione).

6. Eseguire una fresatura di prova.

7. Se per l'ultimo processo di fresatura l'altezza di

fase va impostata con precisione, procedere come segue: eseguire una fresatura di prova. Misurare l'altezza di fase fresata e regolarla all'occorrenza facendo girare l'anello di regolazione (7) di una tacca: rotazione in senso orario = altezza di fase maggiore. Rotazione in senso antiorario = altezza di fase minore. Eseguire un'altra fresatura di prova. Ripetere la procedura all'occorrenza.

8.1 Attivazione/disattivazione

Tenere sempre il dispositivo con entrambe le mani. Mettere prima in funzione il dispositivo, quindi avvicinare l'utensile accessorio al pezzo in lavorazione. Evitare l'avviamento accidentale: disinserire sempre il dispositivo quando la spina viene staccata dalla presa oppure se si verifica un'interruzione di corrente. In caso di funzionamento continuo, l'utensile continua a funzionare anche se si lascia la presa. Pertanto, tenere sempre saldamente il dispositivo con entrambe le mani afferrandolo per le apposite impugnature, assumere una postura stabile e lavorare concentrati. Evitare che il dispositivo aspiri la polvere e i trucioli o ne provochi movimenti vorticosi. Dopo lo spegnimento, riporre il dispositivo soltanto dopo che il motore si è completamente arrestato.

(vedere pagina 3, fig. B): Accensione: spingere l'interruttore a cursore (22) in avanti. Per il funzionamento continuo, premerlo verso il basso fino all'innesto. Spegnimento: premere sull'estremità posteriore dell'interruttore a cursore (22) e rilasciare.

(vedere pag. 3, fig. B): Accensione: spostare l'interruttore paddle (23) in direzione della freccia, quindi premere l'interruttore paddle (23). Spegnimento: rilasciare l'interruttore paddle (23).

(vedere pagina 3, fig. B): Accensione temporanea: Accensione: premere il blocco (24) e poi il pulsante interruttore (25). Rilasciare il blocco (24). Spegnimento: rilasciare l'interruttore a pulsante (25). Funzionamento continuo: Accensione: premere e tenera premuto l'arresto (24). Premere e tenere premuto il pulsante interruttore (25). Adesso il dispositivo è acceso. Ora premere nuovamente il blocco (24) per arrestare il pulsante interruttore (25) (accensione permanente). Spegnimento: premere e rilasciare il pulsante interruttore (25).

8.2 Impostazione del numero di giri

• (KFM 15-10 F) Con la rotellina di regolazione (10) è possibile preimpostare il numero di giri e modificarlo in modo continuo. Le posizioni 1-6 corrispondono approssimativamente ai seguenti numeri di giri al minimo: 1 p. 7800
• / min 4 p. 1020
• 0 / min 2 p. 8600
• / min 5 p. 1110
• 0 / min 3 p. 9400
• / min 6 p. 1220
• 0 / min L'elettronica VTC consente di lavorare in funzione del materiale e di mantenere un numero di giri costante anche sotto carico. Numero di giri al minimo raccomandato per diversi materiali: alluminio, rame, ottone -6 acciaio fino a 400 N/mm p. 4

.............................. 2-4 Acciaio inox................................................... 1-3 L'impostazione ottimale dovrà essere verificata con una prova pratica.

8.3 Istruzioni di lavoro generali

1. Controllare gli inserti di taglio (20). Sostituire gli

inserti di taglio danneggiati o usurati.

2. Fissare il pezzo con gli appositi sistemi, in modo

3. Durante la lavorazione dei tubi, osservare

quanto indicato nel capitolo 8.4.

4. Impostare l'angolo di fase (capitolo 7.1).

5. Impostare l'altezza di fase (capitolo 7.2).

6. Afferrare sempre saldamente il dispositivo per le

impugnature previste usando entrambe le mani, assumere una postura stabile e lavorare concentrati.

7. Gli inserti di taglio (20) non sono a contatto con

il pezzo. Prima accendere, poi posare il

dispositivo con il binario di guida (15) sul pezzo e, infine, avvicinare lentamente l'utensile accessorio al pezzo.

8. Spingere il dispositivo solo nella direzione

indicata con una freccia (16). Spingere il dispositivo esclusivamente nel senso della freccia (16). Altrimenti esiste il pericolo di contraccolpo. Procedere con un avanzamento regolare, adeguato al materiale in lavorazione. Non angolare il disco, non esercitare pressione, non oscillare.

9. Condurre l'utensile in modo che il binario di

guida (15) sia a contatto con il pezzo in lavorazione. 10.Termine del lavoro: allontanare l'utensile accessorio e spegnere il dispositivo. Attendere l'arresto del motore e riporre il dispositivo.

8.4 Lavorazione di tubi sul bordo esterno

1. Determinare il diametro del tubo in lavorazione.

2. Vedere pagina 3, fig. C. Applicare il rullo di guida

(26) al binario di guida (15) come illustrato. Spostare il rullo di guida (26) e procedere con l'impostazione sulla scala (27) in base al diametro del tubo. Serrare il dato del rullo di guida, fissandolo con una chiave fissa.

3. Osservare le istruzioni di lavoro generali

4. Afferrare sempre saldamente il dispositivo per le

impugnature previste usando entrambe le mani, assumere una postura stabile e lavorare concentrati.

5. Posare il dispositivo con il rullo di guida (26) sulla

superficie esterna del tubo. Quindi, posare il binario di guida sulla superficie dell'estremità del tubo.

6. Gli inserti di taglio (20) non sono ancora a

contatto con il pezzo. Innanzi tutto accendere il dispositivo, quindi inclinarlo lentamente intorno al rullo di guida (26) e avvicinare al pezzo la testa della fresa.

7. Osservare le istruzioni di lavoro generali

8.5 KFM 16-15 F: possibilità di girare il

binario di guida (15) Nel modello KFM 16-15 il binario di guida (15) è installato in senso orizzontale. Nella maggior parte dei lavori, questo consente un migliore assorbimento delle forze, con conseguente alleggerimento del lavoro. Se però, per particolari lavori, si preferisce installare la guida (15) in senso verticale, il servizio di assistenza clienti Metabo fornisce le istruzioni specifiche su richiesta.

9.1 Sostituzione degli inserti di taglio

Estrarre la spina dalla presa prima di eseguire qualunque intervento di regolazione, riattrezzamento, manutenzione o pulizia. Dopo il lavoro, gli inserti di taglio, i portainserti, il pezzo e i trucioli possono essere roventi. Indossare i guanti di protezione. Controllare regolarmente il portainserti (19). Far riparare/sostituire i portainserti danneggiato o usurati. Controllare regolarmente tutti gli inserti di taglio (20). Sostituire gli inserti di taglio danneggiati o usurati. Girare o sostituire per tempo gli inserti di taglio non più affilati oppure con il rivestimento usurato. Gli inserti di taglio poco affilati aumentano il pericolo che il dispositivo s'inceppi e si rompa o che il portainserti (19) venga danneggiato. Gli inserti di taglio molto usurati o difettosi non devono più essere utilizzati. Girare o sostituire sempre tutti gli inserti di taglio. Utilizzare solo gli inserti di taglio approvati da Metabo. Vedere il capitolo Accessori. Figura A: Usura normale: girare/sostituire l'inserto di taglio. Figura B: Usura per la lavorazione di materiali duri: girare/sostituire gli inserti di taglio. In caso di forte usura, non utilizzare l'inserto di taglio, ma sostituirlo.

1. Svitare le viti (13) e sollevare una lamiera di

protezione trucioli (14).

2. Se necessario, girare a mano il portainserti (19).

3. Svitare la vite di fissaggio (21) ed estrarre

l'inserto di taglio (20).

4. Pulire l'inserto di taglio (20) e le superfici di

serraggio del portainserti (19).

5. Girare l'inserto di taglio oppure, se tutte le lame

non sono più affilate, applicare un nuovo inserto.

6. Riavvitare l'inserto di taglio (20) con la vite di

fissaggio (21). Coppia: 3,5 Nm.

7. Abbassare completamente la lamiera di

protezione trucioli (14). Serrare le viti (13). Nota: la rottura degli angoli degli inserti di taglio o, in casi estremi, la rottura degli interi completi, può essere provocata da: - Colpi sull'inserto di taglio in seguito a procedure di lavoro errate: vedere il capitolo 8.3. - Vibrazioni del pezzo: fissare il pezzo con gli appositi sistemi, in modo che non vibri. - Inserto di taglio non fissato correttamente: pulire sempre le superfici di serraggio e rispettare la coppia.

- Inserto di taglio non fissato correttamente: gli inserti di taglio fortemente usurati non hanno abbastanza superficie d'appoggio, pertanto non possono essere fissati correttamente. Estrarre la spina dalla presa. I trucioli e le particelle si possono depositare sulla testa della fresa (19). Questo può bloccare la testa della fresa. Pulire regolarmente la testa della fresa e l'ambiente di lavoro e rimuovere trucioli e particelle. Durante la lavorazione possono depositarsi delle particelle all'interno dell'elettroutensile. Questo compromette il raffreddamento dell'elettroutensile. I depositi conduttori possono compromettere l'isolamento dell'elettroutensile e provocare pericoli elettrici. Aspirare aria dall'elettroutensile regolarmente, spesso e a fondo, tramite le fenditure anteriori e posteriori. Staccare prima l'utensile dall'alimentazione elettrica e indossare occhiali protettivi e mascherina antipolvere. KFM 15-10 F, KFMPB 15-10 F: Il sistema elettronico di segnalazione (11) si illumina e la velocità sotto carico diminuisce. Il carico del dispositivo è troppo elevato! Fare funzionare il dispositivo al minimo regime fino allo spegnimento del sistema elettronico di segnalazione. -Il dispositivo non entra in funzione. Il sistema elettronico di segnalazione (11) (secondo l'equipaggiamento) lampeggia. La protezione contro il riavvio è scattata. Se la spina viene inserita con il dispositivo acceso o viene ripristinata la corrente dopo un'interruzione, il dispositivo non si riavvia. Spegnere e riaccendere il dispositivo. KFM 16-15 F: - Protezione contro il riavvio accidentale: se la spina viene inserita con il dispositivo acceso o viene ripristinata la corrente dopo un'interruzione, il dispositivo non si riavvia. Spegnere e riaccendere il dispositivo. - Protezione contro i sovraccarichi: il numero di giri sotto carico diminuisce. La temperatura dell'avvolgimento è troppo elevata! Far funzionare il dispositivo a vuoto fino al raffreddamento. - L'accensione produce un breve abbassamento della tensione. In caso di condizioni di rete anomale, sussiste il rischio di compromettere altri apparecchi. Con impedenze di rete inferiori a 0,4 Ohm non si verificano anomalie. Utilizzare solo accessori originali Metabo. Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l'uso. Applicare gli accessori in modo sicuro. Se il dispositivo è applicato ad un supporto: fissare bene il dispositivo. La perdita del controllo può provocare lesioni. A Inserti di taglio 10 HM universali ........6.23564 B Vite di fissaggio per inserti di taglio .............................................6.23566 C Lubrorefrigerante ...............................6.23443 Il programma completo degli accessori è disponibile all’indirizzo www.metabo.com oppure nel catalogo. Gli interventi di riparazione degli elettroutensili sono riservati esclusivamente ai tecnici elettricisti specializzati! Nel caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. Attenersi alle norme nazionali riguardo allo smaltimento eco-compatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori. Solo per i Paesi UE: non smaltire gli elettrou- tensili con i rifiuti domestici! Secondo la Diret- tiva europea 2012/19/EU sugli utensili elet- trici ed elettronici usati e l'applicazione nel diritto nazionale, gli elettroutensili usati devono essere smaltiti separatamente e sottoposti ad un sistema di riciclaggio eco-compatibile. Spiegazioni relative ai dati riportati a pagina 4. Ci riserviamo il diritto di apportare modifiche nell'ambito dello sviluppo tecnologico. n =numero di giri a vuoto (massimo numero di giri)

=assorbimento di potenza nominale

max =max. altezza di fase

max =max. larghezza di fase a=angolo di fase

min =diametro minimo del tubo m=peso senza cavo di rete Valori misurati a norma EN 60745. Dispositivo di classe di protezione II ~ Corrente alternata I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti). Valori di emissione Tali valori consentono di stimare le emissioni dell'elettroutensile e di raffrontarle con altri

11. Eliminazione dei guasti

14. Tutela dell'ambiente

15. Dati tecniciITALIANO it

elettroutensili. In base alle condizioni d'impiego, allo stato dell'elettroutensile o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l'utilizzatore, ad es. di carattere organizzativo. Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolato secondo la norma EN 60745:

h, SG =valore di emissione vibrazione

h,SG =incertezza (vibrazioni) Livello sonoro classe A tipico

=livello di pressione acustica

=livello di potenza acustica

=incertezza Durante il lavoro è possibile che venga superato il livello di rumorosità di 80 dB(A). Indossare le protezioni acustiche! Disturbi elettromagnetici: In caso di disturbi elettromagnetici esterni estremi potrebbero verificarsi temporanee variazioni del numero di giri oppure potrebbe attivarsi la protezione contro il riavvio. In questo caso spegnere e riaccendere il dispositivo.ESPAÑOLes
