MANUAL DE USUARIO KFMPB 1510 F METABO

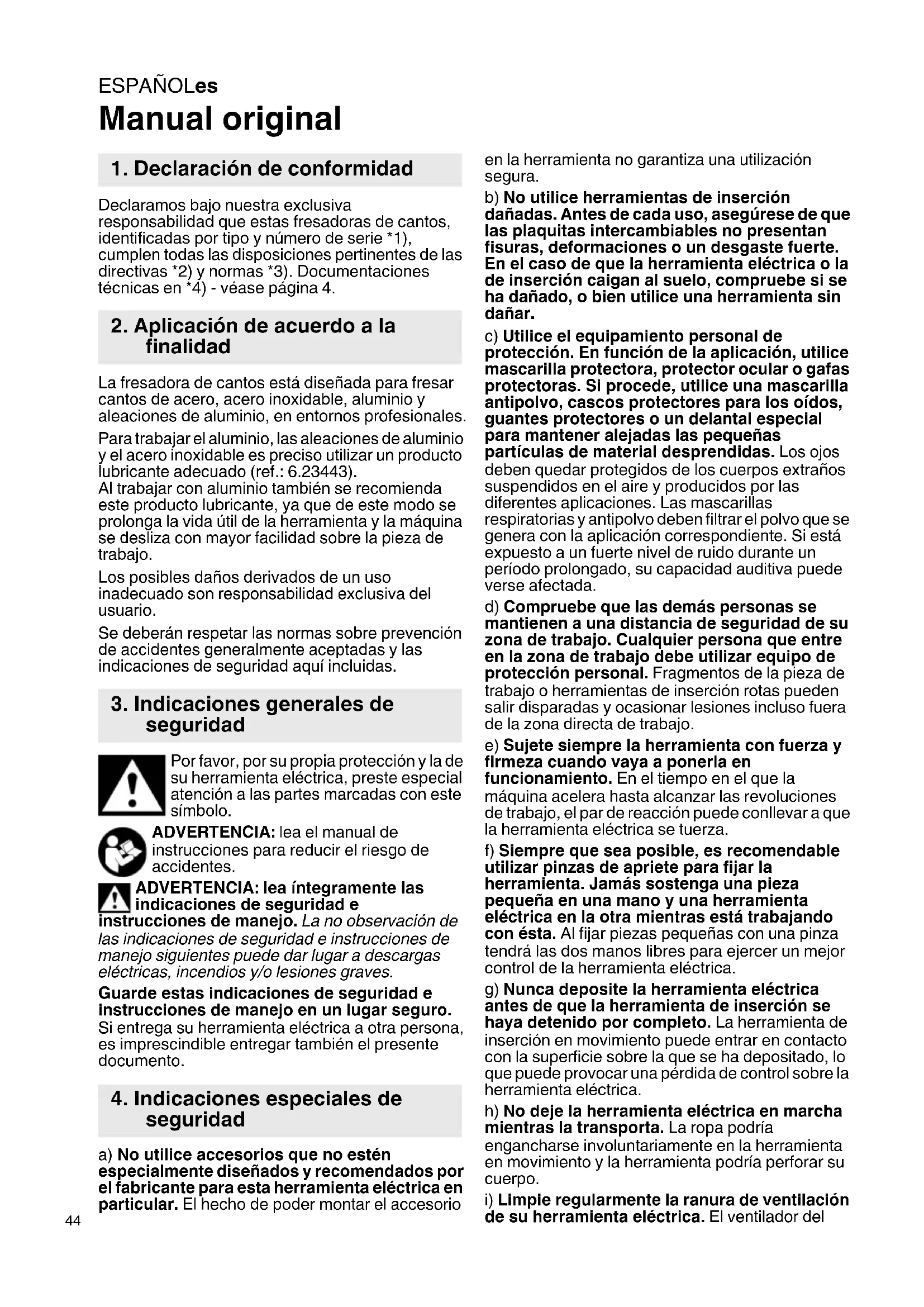

Manual original Declaramos bajo nuestra exclusiva responsabilidad que estas fresadoras de cantos, identificadas por tipo y número de serie *1), cumplen todas las disposiciones pertinentes de las directivas *2) y normas *3). Documentaciones técnicas en *4) - véase página 4. La fresadora de cantos está diseñada para fresar cantos de acero, acero inoxidable, aluminio y aleaciones de aluminio, en entornos profesionales. Para trabajar el aluminio, las aleaciones de aluminio y el acero inoxidable es preciso utilizar un producto lubricante adecuado (ref.: 6.23443). Al trabajar con aluminio también se recomienda este producto lubricante, ya que de este modo se prolonga la vida útil de la herramienta y la máquina se desliza con mayor facilidad sobre la pieza de trabajo. Los posibles daños derivados de un uso inadecuado son responsabilidad exclusiva del usuario. Se deberán respetar las normas sobre prevención de accidentes generalmente aceptadas y las indicaciones de seguridad aquí incluidas. Por favor, por su propia protección y la de su herramienta eléctrica, preste especial atención a las partes marcadas con este símbolo. ADVERTENCIA: lea el manual de instrucciones para reducir el riesgo de accidentes. ADVERTENCIA: lea íntegramente las indicaciones de seguridad e instrucciones de manejo. La no observación de las indicaciones de seguridad e instrucciones de manejo siguientes puede dar lugar a descargas eléctricas, incendios y/o lesiones graves. Guarde estas indicaciones de seguridad e instrucciones de manejo en un lugar seguro. Si entrega su herramienta eléctrica a otra persona, es imprescindible entregar también el presente documento. a) No utilice accesorios que no estén especialmente diseñados y recomendados por el fabricante para esta herramienta eléctrica en particular. El hecho de poder montar el accesorio en la herramienta no garantiza una utilización segura. b) No utilice herramientas de inserción dañadas. Antes de cada uso, asegúrese de que las plaquitas intercambiables no presentan fisuras, deformaciones o un desgaste fuerte. En el caso de que la herramienta eléctrica o la de inserción caigan al suelo, compruebe si se ha dañado, o bien utilice una herramienta sin dañar. c) Utilice el equipamiento personal de protección. En función de la aplicación, utilice mascarilla protectora, protector ocular o gafas protectoras. Si procede, utilice una mascarilla antipolvo, cascos protectores para los oídos, guantes protectores o un delantal especial para mantener alejadas las pequeñas partículas de material desprendidas. Los ojos deben quedar protegidos de los cuerpos extraños suspendidos en el aire y producidos por las diferentes aplicaciones. Las mascarillas respiratorias y antipolvo deben filtrar el polvo que se genera con la aplicación correspondiente. Si está expuesto a un fuerte nivel de ruido durante un período prolongado, su capacidad auditiva puede verse afectada. d) Compruebe que las demás personas se mantienen a una distancia de seguridad de su zona de trabajo. Cualquier persona que entre en la zona de trabajo debe utilizar equipo de protección personal. Fragmentos de la pieza de trabajo o herramientas de inserción rotas pueden salir disparadas y ocasionar lesiones incluso fuera de la zona directa de trabajo. e) Sujete siempre la herramienta con fuerza y firmeza cuando vaya a ponerla en funcionamiento. En el tiempo en el que la máquina acelera hasta alcanzar las revoluciones de trabajo, el par de reacción puede conllevar a que la herramienta eléctrica se tuerza. f) Siempre que sea posible, es recomendable utilizar pinzas de apriete para fijar la herramienta. Jamás sostenga una pieza pequeña en una mano y una herramienta eléctrica en la otra mientras está trabajando con ésta. Al fijar piezas pequeñas con una pinza tendrá las dos manos libres para ejercer un mejor control de la herramienta eléctrica. g) Nunca deposite la herramienta eléctrica antes de que la herramienta de inserción se haya detenido por completo. La herramienta de inserción en movimiento puede entrar en contacto con la superficie sobre la que se ha depositado, lo que puede provocar una pérdida de control sobre la herramienta eléctrica. h) No deje la herramienta eléctrica en marcha mientras la transporta. La ropa podría engancharse involuntariamente en la herramienta en movimiento y la herramienta podría perforar su cuerpo.

i) Limpie regularmente la ranura de ventilación

de su herramienta eléctrica. El ventilador del

1. Declaración de conformidad

2. Aplicación de acuerdo a la

3. Indicaciones generales de

4. Indicaciones especiales de

motor introduce polvo en la carcasa, y una fuerte acumulación de polvo de metal puede provocar peligros eléctricos. j) No utilice la herramienta eléctrica cerca de materiales inflamables. Las chispas y virutas calientes podrían prender en estos materiales. k) No utilice ninguna herramienta de inserción que precise refrigeración líquida. La utilización de agua u otros refrigerantes líquidos puede provocar una descarga eléctrica.

4.1 Contragolpe e indicaciones de seguridad

correspondientes El contragolpe es la reacción súbita dada por una herramienta rotatoria bloqueada o enganchada. El enganchamiento o bloqueo conlleva a una parada abrupta de la herramienta en rotación. A su vez se genera una aceleración incontrolada de la herramienta eléctrica en sentido contrario al de giro de la herramienta de inserción en el punto de bloqueo. Si una plaquita se engancha o se bloquea en la pieza de trabajo, el borde de la plaquita que se introduce en la pieza de trabajo puede quedar retenida y como consecuencia la plaquita puede romperse o provocar un contragolpe. En ese caso, el portaplaquitas podría desplazarse hacia el usuario o en sentido opuesto, en función del sentido de giro de la plaquita en el punto de bloqueo. Esto puede ocasionar también la rotura de las plaquitas intercambiables. Un contragolpe es la consecuencia de un uso inadecuado o indebido de la herramienta eléctrica. Se puede evitar tomando las medidas apropiadas como las que se describen a continuación. a)Sujete bien la herramienta eléctrica y mantenga el cuerpo y los brazos en una posición en la que pueda absorber la fuerza del contragolpe. El usuario puede controlar la fuerza del contragolpe adoptando las medidas de precaución apropiadas. b) Trabaje con especial cuidado en el área de esquinas, bordes afilados, etc. Evite que las herramientas de inserción reboten en la pieza de trabajo y se atasquen. La herramienta de inserción en movimiento tiende a atascarse en las esquinas, en los bordes afilados o cuando rebota. Esto provoca una pérdida de control o un contragolpe. c) Dirija la herramienta de inserción hacia el material siempre en la misma dirección en la que sale el filo de corte del material (igual a la dirección de salida de la viruta). En caso de llevar la herramienta eléctrica en la dirección incorrecta, el borde de corte de la herramienta de inserción puede romperse y salir de la pieza de trabajo con lo que la herramienta eléctrica se desviaría hacia la dirección de avance. d) Evite el bloqueo de la plaquita o una presión excesiva. No ajuste una altura de chaflán superior al límite máximo admisible. La sobrecarga de las plaquitas intercambiables aumenta la carga y la susceptibilidad a atascos o bloqueos, y por lo tanto, la posibilidad de contragolpe o rotura de una plaquita. e) Evite tocar con la mano el área situada delante y detrás de la plaquita mientras ésta se encuentra en movimiento. Si está moviendo la plaquita en la pieza de trabajo en dirección opuesta a usted, en caso de contragolpe, la herramienta eléctrica podría salir disparada hacia usted con la plaquita en movimiento. Sustituya o bien rectifique con antelación suficiente las plaquitas desafiladas o aquellas cuyo revestimiento esté desgastado. Las plaquitas desafiladas aumentan el riesgo de que la máquina se atasque y se rompa.

4.2 Otras indicaciones de seguridad:

Sujete la herramienta eléctrica únicamente en las superficies aisladas de la empuñadura, puesto que la fresadora puede cortar el propio cable de alimentación. El contacto con un cable conductor de corriente puede electrizar también las partes metálicas de la herramienta y causar una descarga eléctrica. Mantenga limpio y bien iluminado su puesto de trabajo. El desorden y una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. ADVERTENCIA – Utilice siempre gafas protectoras. Lleve puestos cascos protectores. Extraiga el enchufe de la toma de corriente antes de realizar cualquier trabajo de ajuste, reparación, reequipamiento o limpieza en la herramienta. Use ropa de protección adecuada. Tenga cuidado de que nadie resulte herido por la proyección de cuerpos extraños. Mantenga a las personas y los animales domésticos cercanos a usted a una distancia segura del aparato. Mantenga alejados de la máquina el pelo, la ropa suelta, los dedos o cualquier otra parte del cuerpo. Podrían quedar atrapados y ser succionados hacia dentro. Utilice una redecilla en caso de pelo largo. Advertencia de herramienta en movimiento Lleve siempre puestas gafas protectoras, guantes de trabajo y calzado firme cuando trabaje con la herramienta. Peligro de lesiones por bordes afilados. Use guantes protectores. Las plaquitas intercambiables, el portaplaquitas, la pieza de trabajo y las virutas pueden estar calientes después de trabajar. Use guantes protectores.ESPAÑOLes

Las empuñaduras adicionales dañadas o agrietadas deben cambiarse. No utilice herramientas cuya empuñadura adicional esté defectuosa. Extraiga el enchufe de la toma de corriente antes de realizar cualquier trabajo de ajuste, reparación, reequipamiento o limpieza en la herramienta. Se recomienda utilizar un sistema de aspiración fijo. Preconecte siempre un dispositivo de corriente residual FI (RCD) con una corriente de desconexión máxima de 30 mA. Al desconectar la máquina mediante el interruptor de protección FI, ésta deberá revisarse y limpiarse. Véase el capítulo

Si los trabajos duran un período de tiempo prolongado, use protección para los oídos. La exposición a niveles de ruido elevados durante períodos prolongados puede causar daños en la capacidad auditiva. Utilizar únicamente plaquitas afiladas, que no presenten daños. La pieza de trabajo debe apoyarse firmemente y estar asegurada para evitar que se deslice, utilizando por ejemplo dispositivos de sujeción. Las piezas de trabajo grandes deben estar debidamente sujetas. Cuide de que las chispas y las virutas calientes generadas durante el trabajo no provoquen ningún peligro, p. ej. que no alcancen al usuario, ni a otras personas ni a sustancias inflamables. Las zonas peligrosas deberán protegerse con mantas ignífugas. Tenga un extintor adecuado al alcance cuando trabaje cerca de zonas peligrosas. Sujete siempre la herramienta por sus empuñaduras con ambas manos, adopte una postura segura y trabaje concentrado. Mantenga sus manos lejos de la zona de fresado y de la herramienta de inserción. ¡No toque la herramienta de inserción en rotación! La máquina debe estar siempre detenida para eliminar virutas y otros residuos similares. Extraiga el enchufe de la toma de corriente. No deben utilizarse herramientas de inserción dañadas, descentradas o que vibren. No trabajar por encima de la cabeza. Nunca use la herramienta incompleta o modificada sin autorización expresa. Reducir la exposición al polvo: Las partículas que se generan al trabajar con está máquina pueden contener sustancias susceptibles de provocar cáncer, reacciones alérgicas, enfermedades respiratorias, malformaciones fetales u otros daños reproductivos. Algunos ejemplos de este tipo de sustancias son: el plomo (en pinturas que contengan plomo), el polvo mineral (de ladrillos, bloques de hormigón, etc.), los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera), algunos tipos de madera (como el polvo de roble y de haya), los metales o el amianto. El riesgo depende del tiempo de exposición del usuario o de las personas próximas a él. Evite que estas partículas entren en su cuerpo. Para reducir la exposición a estas sustancias: asegúrese de que el puesto de trabajo esté bien ventilado y protéjase con el equipamiento de protección adecuado, como por ejemplo, mascarillas de protección respiratoria adecuadas para filtrar este tipo de partículas microscópicas. Respete las directivas (p. ej. normas de protección laboral, de eliminación de residuos) aplicables a su material, personal, uso y lugar de utilización. Recoja las partículas resultantes en el mismo lugar de emisión, evite que éstas se sedimenten en el entorno. Reduzca la exposición al polvo: - evitando dirigir las partículas liberadas y la corriente de la máquina hacia usted, hacia las personas próximas a usted o hacia el polvo acumulado, - incorporando un sistema de aspiración y/o un depurador de aire, - ventilando bien el puesto de trabajo o manteniéndolo limpio mediante sistemas de aspiración. Barrer o soplar sólo hace que el polvo se levante y arremoline. - Lave la ropa de protección o límpiela mediante aspiración. No utilice sistemas de soplado, ni la golpee ni la cepille. Véase página 2 y 3. 1Asa 2Disco de retención 3 Tornillo de ojeretas 4 Rosca en carcasa de engranaje 5 Mango lateral * 6 Escala (altura de chaflán) 7 Anillo de ajuste (altura de chaflán) 8 Tornillos prisioneros del anillo graduado 9 Anillo graduado (altura de chaflán)

11 Indicación de señal del sistema electrónico * 12 Empuñadura 13 Tornillos de las chapas de protección contra virutas 14 Chapas de protección contra virutas 15 Carril guía 16 Flecha = dirección de trabajo prevista 17 Escala (ángulo del chaflán) 18 Tornillos (ángulo del chaflán) 19 Soporte de plaquita reversible / cabezal fresador 20 Plaquita reversible 21 Tornillo de sujeción de la plaquita reversible 22 Relé neumático* 23 Interruptor "paddle" * 24 Bloqueo * 25 Interruptor * 26 Rodillo guía 27 Escala (diámetro del tubo) *según la versión

5. Descripción generalESPAÑOL es

Antes de conectar el aparato, compruebe que la tensión y la frecuencia de red que se indican en la placa de identificación corresponden a las características de la red eléctrica. Preconecte siempre un dispositivo de corriente residual FI (RCD) con una corriente de desconexión máxima de 30 mA.

6.1 Montaje del mango adicional

¡Trabajar únicamente con el asa (1) o el mango lateral (5) (depende del modelo) montado! Montar el mango tal y como se muestra (véase la página 2, figura A). Montaje del asa (1) - Insertar los discos de retención (2) izquierdo y derecho en el asa (1). - Empujar el asa (1) con los discos de retención (2) desde la parte delantera hasta encajar con la carcasa. - Insertar los tornillos de mariposa (3) a la derecha y a la izquierda del asa (1) y apretar ligeramente. - Ajustar el ángulo deseado para el asa (1). - Atar con fuerza los tornillos de mariposa (3) a la derecha y a la izquierda con la mano. Montaje del mango lateral (5) (depende del modelo, solo con KFM 15-10 F, KFMPB 15-10 F): Cuando se están fresando bordes con ángulos pequeños (ajuste < 30°), dependiendo de las condiciones de trabajo, puede resultar de ayuda utilizar el mango lateral (5) en lugar del asa (1). Si los ángulos son grandes, utilizar siempre el asa (1) para poder sujetar la herramienta con seguridad. - Enroscar el mango lateral (5) en el lado derecho o izquierdo de la herramienta y apretar fuerte. Extraiga el enchufe de la toma de corriente antes de realizar cualquier trabajo de ajuste, reparación, reequipamiento o limpieza en la herramienta. Las plaquitas intercambiables, el portaplaquitas, la pieza de trabajo y las virutas pueden estar calientes después de trabajar. Use guantes protectores. ¡Peligro de aplastamiento! Use guantes protectores.

7.1 Ajustar ángulo del chaflán

1. Leer el ángulo de chaflán ajustado en la escala

2. Soltar los tornillos (13) y desplazar hacia arriba

ambas chapas de protección contra virutas (14) (a la izquierda y derecha de la máquina).

3. Soltar los tornillos (18) (delante y detrás) y

ajustar el ángulo del chaflán girando el carril guía (15) al ángulo deseado. Leer el ángulo del chaflán ajustado en la escala (17).

4. Apretar con fuerza los tornillos (18) (delante y

5. Mover completamente hacia abajo ambas

chapas de protección contra virutas (14) (a la izquierda y derecha de la máquina). Apretar los tornillos (13) (a la izquierda y derecha de la máquina).

6. Al modificar el ángulo del chaflán cambiará

también la altura de chaflán (dependiendo del tipo de construcción). Por eso, después de cada ajuste del ángulo del chaflán ajuste también la altura del chaflán. véase capítulo 7.2

7.2 Ajuste de la altura de chaflán

Ajustar primero el ángulo del chaflán:

1. Compruebe primero si está ajustado el ángulo

del chaflán deseado: leer el ángulo de chaflán ajustado en la escala (17). Ajustar si es necesario. véase capítulo 7.1 Averiguar el valor de ajuste: Nota: Establecer grandes alturas de chaflán en varios procesos de fresado (al menos 3). Los materiales duros requieren todavía más procesos de fresado. Con ello se originan las siguientes ventajas: mayor durabilidad de las plaquitas reversibles, mayor calidad de superficie del resultado del trabajo y un trabajo más agradable. No debe sobrepasarse la "Altura máx. de chaflán por proceso de fresado" indicada. KFM 15...(en 45°):

1. Proceso de fresado: máx. 6 mm

2.+3. Proceso de fresado: máx. 2 mm KFM 17...(en 45°)

1. Proceso de fresado: máx. 9 mm

2.+3. Proceso de fresado: máx. 3 mm No está permitido sobrepasar la altura de chaflán máxima admisible (h max ) (véase el capítulo "Datos técnicos"). Para una calidad de superficie óptima es recomendable arrancar solamente un poco de material durante el último proceso de fresado.

2. Seleccione el diagrama válido para su máquina

(véase la parte posterior).

3. Seleccione la línea válida para el ángulo de

chaflán ajustado (véase la parte posterior).

4. Ejemplo para un ángulo de chaflán de 45° y una

altura del chaflán deseada de 3 mm (véase la fig. inferior). Resultado: valor de ajuste = 2,0.

Seleccione en el eje Y la altura de chaflán que desee ajustar. Trace una línea horizontal hasta el punto de intersección con la línea. Trace desde este punto de intersección una línea vertical hasta el eje X. Lea el valor en el eje X. Debe ajustar este valor "X" del siguiente modo a la máquina. Nota: el diagrama se refiere a piezas con bordes afilados. En las piezas con bordes redondeados, a la hora de hacer el ajuste es importante tener en cuenta la altura del chaflán. Ajustar la altura del chaflán:

5. Tirar del anillo de ajuste (7) hacia arriba y girar

de tal forma que en la escala (9) esté ajustado el valor "X" a partir del diagrama. Véase la figura (abajo): valor "X" ajustado = 2,0. (una vuelta corresponde a "X" =3. Para valores de X superiores: realizar varias vueltas. La escala (6) se utiliza como guía aproximada para el ajuste).

6. Realizar un fresado de prueba.

7. Si debe ajustarse la altura del chaflán con gran

exactitud para el último proceso de fresado, proceda del siguiente modo: Realizar un fresado de prueba. Medir la altura de chaflán fresada y ajustar si es necesario girando el anillo de ajuste (7) en un trazo de escala: giro en el sentido horario = mayor altura de chaflán. Giro en el sentido antihorario = menor altura de chaflán. Realice otro fresado de prueba. Repetir este paso si es necesario.

8.1 Conexión/Desconexión (On/Off)

Sostenga siempre la herramienta con ambas manos. Conecte en primer lugar la herramienta de inserción, y a continuación acérquela a la pieza de trabajo. Evite que la herramienta se ponga en funcionamiento de forma involuntaria: desconéctela siempre al extraer el enchufe de la toma de corriente o cuando se haya producido un corte de corriente. En la posición de funcionamiento continuado, la máquina seguirá funcionando en caso de ser arrancada de la mano. Por este motivo deben sujetarse las empuñaduras previstas siempre con ambas manos, adoptar una buena postura y trabajar concentrado. Evite que la máquina aspire o levante polvo y viruta. Una vez se ha desconectado la herramienta, espere hasta que el motor esté parado antes de depositarla.

(véase la página 3, secc. B): Conexión: desplace el relé neumático (22) hacia adelante. Para un funcionamiento continuado, moverlo hacia abajo hasta que encaje. Desconexión: presione sobre el extremo posterior del interruptor deslizante (22) y suéltelo.

(véase la página 3, secc. B): Conexión: desplace el interruptor "paddle" (23) siguiendo la dirección de la flecha y después presione el interruptor "paddle" (23). Desconexión: suelte el interruptor "paddle" (23).

(véase la página 3, secc. B): Funcionamiento instantáneo: Conexión: pulse Bloqueo (24) y a continuación el interruptor (25). Suelte el bloqueo (24). Desconexión: suelte el interruptor (25). Funcionamiento continuado: Conexión: presione el bloqueo (24) y manténgalo así. Presione la palanca de apriete (25) y manténgala pulsada. Ahora la máquina está conectada. Pulse ahora el bloqueo (24) una vez más para fijar el interruptor (25) (conexión constante). Desconexión: presione el interruptor (25) y suéltelo.

8.3 Instrucciones de trabajo generales

1. Revisar las plaquitas intercambiables (20).

Sustituir las plaquitas dañadas o desgastadas.

2. Fijar la pieza con los elementos de sujeción de

forma que quede libre de vibraciones.

3. Al trabajar con tubos observar el capítulo 8.4.

4. Ajustar el ángulo de chaflán (véase el capítulo

5. Ajustar la altura de chaflán (véase el capítulo

6. Sujete siempre la herramienta por sus

empuñaduras con ambas manos, adopte una postura segura y trabaje concentrado.

7. Las plaquitas intercambiables (20) no tocan la

pieza de trabajo. Primeramente encender la máquina, después colocarla con el carril guía (15) sobre la pieza y solo entonces, empezar a introducir lentamente la herramienta de inserción en la pieza de trabajo.

8. Empujar la máquina solamente en el sentido

indicado en la máquina mediante una flecha (16). Empujar la máquina únicamente en el sentido de la flecha (16). De lo contrario, existe riesgo de contragolpe. Trabaje con un avance moderado, adaptado al material sobre el que se trabaja. No incline, presione ni balancee la herramienta.

9. Desplazar la herramienta de tal manera que

carril guía (15) toque la pieza de trabajo. 10.Finalizar el trabajo: retirar la herramienta de inserción de la pieza de trabajo, desconectar la máquina. Dejar que el motor se detenga, antes de retirar la máquina.

8.4 Mecanizado de tubos en el borde

1. Averiguar el diámetro del tubo que debe

2. Véase pág. 3, fig. C: colocar el rodillo guía (26)

como se indica en el carril guía (15). Desplazar el rodillo guía (26) y ajustar en la escala (27) al diámetro del tubo. Apretar la tuerca del rodillo guía con una llave de boca y sujetar el rodillo guía.

3. Observar las indicaciones de trabajo generales

4. Sujete siempre la herramienta por sus

empuñaduras con ambas manos, adopte una postura segura y trabaje concentrado.

5. Colocar la máquina con el rodillo guía (26) sobre

la superficie exterior del tubo. Colocar entonces el carril guía sobre la superficie del extremo del tubo.

6. Las plaquitas intercambiables (20) no tocan

todavía la pieza de trabajo. Conectar primero, después volcar lentamente el rodillo guía (26) y colocar con ello el cabezal fresador en la pieza de trabajo.

7. Observar las indicaciones de trabajo generales

8.5 KFM 16-15 F: posibilidad de girar el carril

guía (15) En el modelo KFM 16-15 el carril guía (15) está montado en sentido transversal. Esto facilita una mejor absorción de las cargas altas en la mayoría de los trabajos y, por consiguiente, reduce el esfuerzo de trabajo necesario. Si para determinadas tareas especiales prefiere usted montar el carril guía (15) en sentido longitudinal, contacte con el Servicio de Asistencia de Metabo para que le faciliten las instrucciones de montaje correspondientes.

9.1 Sustitución de las plaquitas

intercambiables Extraiga el enchufe de la toma de corriente antes de realizar cualquier trabajo de ajuste, reparación, reequipamiento o limpieza en la herramienta. Las plaquitas intercambiables, el portaplaquitas, la pieza de trabajo y las virutas pueden estar calientes después de trabajar. Use guantes protectores. Revisar periódicamente el portaplaquitas (19). Reparar o sustituir el portaplaquitas si está dañado o desgastado. Revisar periódicamente todas las plaquitas intercambiables (20). Sustituir las plaquitas dañadas o desgastadas. Reemplazar o bien rectificar con antelación suficiente las plaquitas desafiladas o aquellas cuyo revestimiento esté desgastado. Si las plaquitas intercambiables están desafiladas o romas, aumenta el riesgo de que la herramienta quede bloqueada y de que se parta o resulte dañado el soporte portaplaquitas (19). No seguir utilizando las plaquitas intercambiables si se observa que están muy desgastadas o defectuosas. Dar siempre la vuelta o sustituir todas las plaquitas intercambiables. Utilizar únicamente plaquitas intercambiables autorizadas por Metabo. Véase el capítulo Accesorios. Figura A: desgaste normal: dar la vuelta / sustituir la plaquita intercambiable. Figura B: desgaste producido cuando se trabaja sobre materiales duros: dar la vuelta / sustituir la plaquita intercambiable. No seguir utilizando una

plaquita intercambiable si está muy desgastada, deberá sustituirse por una nueva.

1. Aflojar los tornillos (13) y mover hacia arriba una

chapa de protección contra virutas (14).

2. Si es necesario, girar el soporte de plaquitas

intercambiables (19) manualmente.

3. Desenroscar el tornillo de fijación (21) y retirar la

plaquita intercambiable (20).

4. Limpiar la plaquita intercambiable (20) y las

todos los filos están desafilados, sustituirla por una nueva.

6. Volver a apretar de nuevo la plaquita

intercambiable (20) con el tornillo de fijación (21). Par de giro: 3,5 Nm.

7. Desplazar la chapa de protección contra virutas

(14) totalmente hacia abajo. Apretar los tornillos (13). Nota: si alguna de las esquinas de una plaquita intercambiable está rota, o en caso extremo la propia plaquita está partida puede ser debido a: - golpes sobre la plaquita intercambiable porque se está trabajando incorrectamente: tenga en cuenta el capítulo 8.3, - vibraciones en la pieza de trabajo: fijar la pieza de trabajo correctamente con los elementos de sujeción de modo que no vibre, - plaquitas intercambiables que no están correctamente fijadas: limpiar siempre las superficies de sujeción y respetar el par de giro, - plaquitas intercambiables que no están correctamente fijadas: las superficies de contacto de las plaquitas muy desgastadas resultan insuficientes y puede ser la razón de que no queden bien sujetas. Sustituya las plaquitas intercambiables muy desgastadas. Extraiga el enchufe de la toma de corriente. Las virutas o las partículas de material desprendido pueden sedimentarse en el cabezal fresador (19). Esto puede llevar al bloqueo del cabezal. Limpiar periódicamente el cabezal fresador y su entorno, y retirar las virutas o partículas acumuladas. Durante el mecanizado pueden liberarse partículas en el interior de la herramienta eléctrica. Esto interfiere en el enfriamiento de la herramienta eléctrica. La sedimentación de partículas conductoras puede deteriorar el aislamiento protector de la herramienta eléctrica y provocar una descarga eléctrica. Por ello, es importante aspirar regularmente y con esmero todas las ranuras de ventilación delanteras y traseras. Desconectar antes la herramienta eléctrica de la corriente y protegerse con gafas de protección y mascarilla antipolvo. KFM 15-10 F, KFMPB 15-10 F: El indicador de señal del sistema electrónico (11) se ilumina y se reduce el número de revoluciones bajo carga. La carga de la máquina es demasiado alta. Deje funcionar la máquina en ralentí hasta que se apague el indicador de señal del sistema electrónico. -La máquina no funciona. El indicador de señal del sistema electrónico (11) (según la versión) parpadea. La protección contra el rearranque se ha activado. Si el enchufe se inserta con la máquina conectada o se restablece el suministro de corriente tras un corte, la máquina no se pondrá en funcionamiento. Desconecte y vuelva a conectar la herramienta. KFM 16-15 F: - Protección contra el rearranque: Si el enchufe se inserta con la máquina conectada o se restablece el suministro de corriente tras un corte, la máquina no se pondrá en funcionamiento. Desconecte y vuelva a conectar la herramienta. - Protección contra sobrecarga: el número de revoluciones bajo carga se reduce. La temperatura de la bobina es demasiado alta. Activar la máquina sin carga hasta que se haya enfriado la máquina. - Los procesos de conexión provocan bajadas de tensión temporales. En condiciones de red poco favorables pueden resultar dañadas otras herramientas. Si la impedancia de red es inferior a 0,4 ohmios, no se producirán averías. Utilice únicamente accesorios Metabo originales. Utilice únicamente accesorios que cumplan los requerimientos y los datos indicados en este manual de instrucciones. Monte los accesorios de manera segura. Si se utiliza la herramienta con un soporte: fije la herramienta firmemente. El usuario puede resultar herido por la pérdida del control de la herramienta. A 10 plaquitas de metal duro Universal ..........................6.23564 B Tornillos de fijación para plaquitas reversibles .........................6.23566 C Barra lubricante refrigeradora ............6.23443 Para consultar el programa completo de accesorios, véase www.metabo.com o nuestro catálogo.

11. Localización de averías

12. AccesoriosESPAÑOL es

Las reparaciones de herramientas eléctricas solamente deben ser efectuadas por electricistas especializados. Si tiene necesidad de reparar alguna herramienta eléctrica, diríjase por favor a su distribuidor de Metabo. En la página www.metabo.com encontrará las direcciones correspondientes. En la página www.metabo.com puede usted descargarse las listas de repuestos. Cumpla lo estipulado por las normativas nacionales relativas a la gestión ecológica de los residuos y al reciclaje de herramientas, embalaje y accesorios usados. Sólo para países de la UE: no tire las herra- mientas eléctricas a la basura doméstica. Según la directiva europea 2012/19/EU sobre residuos de aparatos eléctricos y electró- nicos y las correspondientes legislaciones nacio- nales, las herramientas eléctricas usadas deben recogerse por separado y reciclarse de modo respetuoso con el medio ambiente. Notas explicativas sobre la información de la página 4. Nos reservamos el derecho a efectuar modificaciones en función de las innovaciones tecnológicas. n =Número de revoluciones en ralentí (máximo)

max =Anchura máx. de chaflán a = Ángulo del chaflán

min =Menor diámetro posible del tubo m =Peso sin cable de red Valores de medición establecidos de acuerdo con EN 60745. Máquina de la clase de seguridad II ~ Corriente alterna Las especificaciones técnicas aquí indicadas están sujetas a rangos de tolerancia (conforme a las normas vigentes). Valores de emisión Estos valores permiten evaluar las emisiones de la herramienta eléctrica y compararlas con las de otras herramientas eléctricas. Dependiendo de las condiciones de uso, del estado de la herramienta eléctrica o de las herramientas que se utilicen, la carga real puede ser mayor o menor. Para realizar la valoración tenga en cuenta las pausas de trabajo y las fases de trabajo a carga reducida. Determine, a partir de los valores estimados, las medidas de seguridad para el operador, p. ej. medidas organizativas. Valor total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745:

h, SG =Valor de emisión de vibraciones

h,SG =Inseguridad (vibración) Niveles acústicos típicos compensados A

=Nivel de intensidad acústica

=Nivel de potencia acústica

=Inseguridad Al trabajar, el nivel de ruido puede superar los 80 dB(A). ¡Use auriculares protectores! Averías electromagnéticas: En algunos casos, las averías electromagnéticas graves ajenas a la herramienta pueden provocar bajadas de tensión temporales o la activación de la protección contra el rearranque. En este caso, desconecte y vuelva a conectar la herramienta.

14. Protección medioambiental

máquina (ver verso).
