KFMPB 1510 F - Jyrsinkone METABO - Ilmainen käyttöohje ja opas

Tuotetyyppi	Reunajyrsin (jyrsintä) reunojen viistoon
Merkki	Metabo
Malli	KFMPB 1510 F
Luokka	Jyrsin
Käyttötarkoitus	Reunojen jyrsintä teräkselle, ruostumattomalle teräkselle, alumiinille ja alumiiniseoksille (ammattikäyttö)
Sähkönsyöttö	230 V ~, 50 Hz (verkkovirta)
Ottoteho (P1)	1510 W
Antoteho (P2)	~ 1200 W (arvio)
Kuormittamaton nopeus (n)	7800 - 12200 rpm (säädettävissä 6 asennossa)
Elektroninen nopeudensäätö	Kyllä, VTC (vakionopeus kuormituksellakin)
Viistekulma	Säädettävä (asteikkoasteikko)
Viisteen maksimikorkeus	Vaihtelee kulman mukaan (esim. 6 mm per syöttö 45°:ssa KFM 15-10 F:lle)
Putken vähimmäishalkaisija	Säädettävä (ohjaussylinteri)
Paino (ilman kaapelia)	~ 5,5 kg
Mitat (P x L x K)	~ 350 x 200 x 250 mm
Suojausluokka	II (kaksoiseristys)
Turvalaitteet	Uudelleenkäynnistyksenestosuoja, turvakytkin (liipaisin tai liukukytkin), lastusuojalevyt
Mukana tulevat lisävarusteet	Kehyksen kahva, sivukahva, ohjauskisko, ohjaussylinteri, kiristysavain
Vaihtolevyt	Tyyppi: HM Universal (viite 6.23564), käännettävät (4 terää)
Huolto	Ilmanvaihtorakojen säännöllinen puhdistus, vaihtolevyjen vaihto, suositeltava voitelu (puikko viite 6.23443)
Korjattavuus	Varaosat saatavana Metabon kautta (www.metabo.com), korjaukset valtuutetun sähköasentajan toimesta
Standardit	EN 60745
Äänitaso (LpA)	Yli 80 dB(A) – käytä kuulosuojaimia

Usein kysytyt kysymykset - KFMPB 1510 F METABO

Mitä materiaaleja voin työstää Metabo KFMPB 1510 F:llä?

Tämä jyrsin on suunniteltu reunojen viistoon teräkselle, ruostumattomalle teräkselle, alumiinille ja alumiiniseoksille ammattikäytössä. Alumiinille ja ruostumattomalle teräkselle suositellaan voiteluaineen (viite 6.23443) käyttöä.

Kuinka viistekulma säädetään?

Avaa ruuvit (18) edestä ja takaa, käännä ohjauskisko (15) haluttuun kulmaan lukemalla arvo asteikolta (17). Kiristä ruuvit. Kulman säädön jälkeen säädä myös viistekorkeus.

Kuinka viistekorkeus säädetään?

Vedä säätörengas (7) ylös ja käännä sitä kohdistaaksesi kaaviossa (X-akseli) havaitun arvon asteikkoon (9). Tee koeviiste ja säädä tarvittaessa kääntämällä rengasta: myötäpäivään lisää korkeutta, vastapäivään vähentää.

Mitä nopeuksia suositellaan eri materiaaleille?

Ohjeellisesti: alumiini, kupari, messinki: asennot 4-6; teräs enintään 400 N/mm²: 4-6; teräs enintään 600 N/mm²: 3-5; teräs enintään 900 N/mm²: 2-4; ruostumaton teräs: 1-3. Säädin (10) mahdollistaa nopeuden portaatoman esivalinnan.

Kuinka vaihtolevyt vaihdetaan?

Irrota työkalu verkkovirrasta. Avaa ruuvit (13) ja nosta suojalevy. Käännä levypidintä tarvittaessa käsin. Avaa kiinnitysruuvi (21), poista levy, puhdista kiristyspinnat, käännä tai asenna uusi levy. Kiristä uudelleen momenttiin 3,5 Nm.

Kuinka jyrsin puhdistetaan?

Irrota pistoke. Imuroi säännöllisesti lastut ja pöly kaikista etu- ja taka-ilmanvaihtorakojen läpi. Puhdista jyrsimen pää ja lähiympäristö tukkeutumisen estämiseksi.

Mitkä ovat tärkeimmät turvalaitteet?

Käytä aina suojalaseja ja kuulosuojaimia. Käytä vikavirtasuojakytkintä (RCD < 30 mA). Pidä työkalua tiukasti molemmilla käsillä. Älä koske pyörivään tarvikkeeseen.

Mitä tehdä tukkeutumisen tai takaiskun sattuessa?

Tarttuessaan työkalu voi sinkoutua. Tämän välttämiseksi työskentele aina nuolen (16) suuntaisesti, älä pakota, käytä hyvin teroitettuja levyjä ja sopivaa syöttönopeutta. Pidä työkalua tiukasti.

Kuinka konetta käytetään putkilla?

Asenna ohjaussylinteri (26) ohjauskiskoon (15), säädä putken halkaisija asteikolla (27) ja lukitse. Aseta sylinteri ulkopinnalla, käynnistä kone ja kallista jyrsimen päätä varovasti työkappaleeseen päin.

Mistä löydän varaosia ja korjauspalvelua?

Varaosat ovat saatavilla osoitteesta www.metabo.com (varaosaluettelo). Kaikissa korjauksissa ota yhteyttä Metabon edustajaan. Vain pätevä sähköasentaja saa tehdä korjauksia sähkötyökaluun.

KÄYTTÖOHJE KFMPB 1510 F METABO

fi Alkuperäisen käytöohjeen kaannos 67

L'WA =Ljudeffektnivä

K_pA K_WA = Onoggrannhet

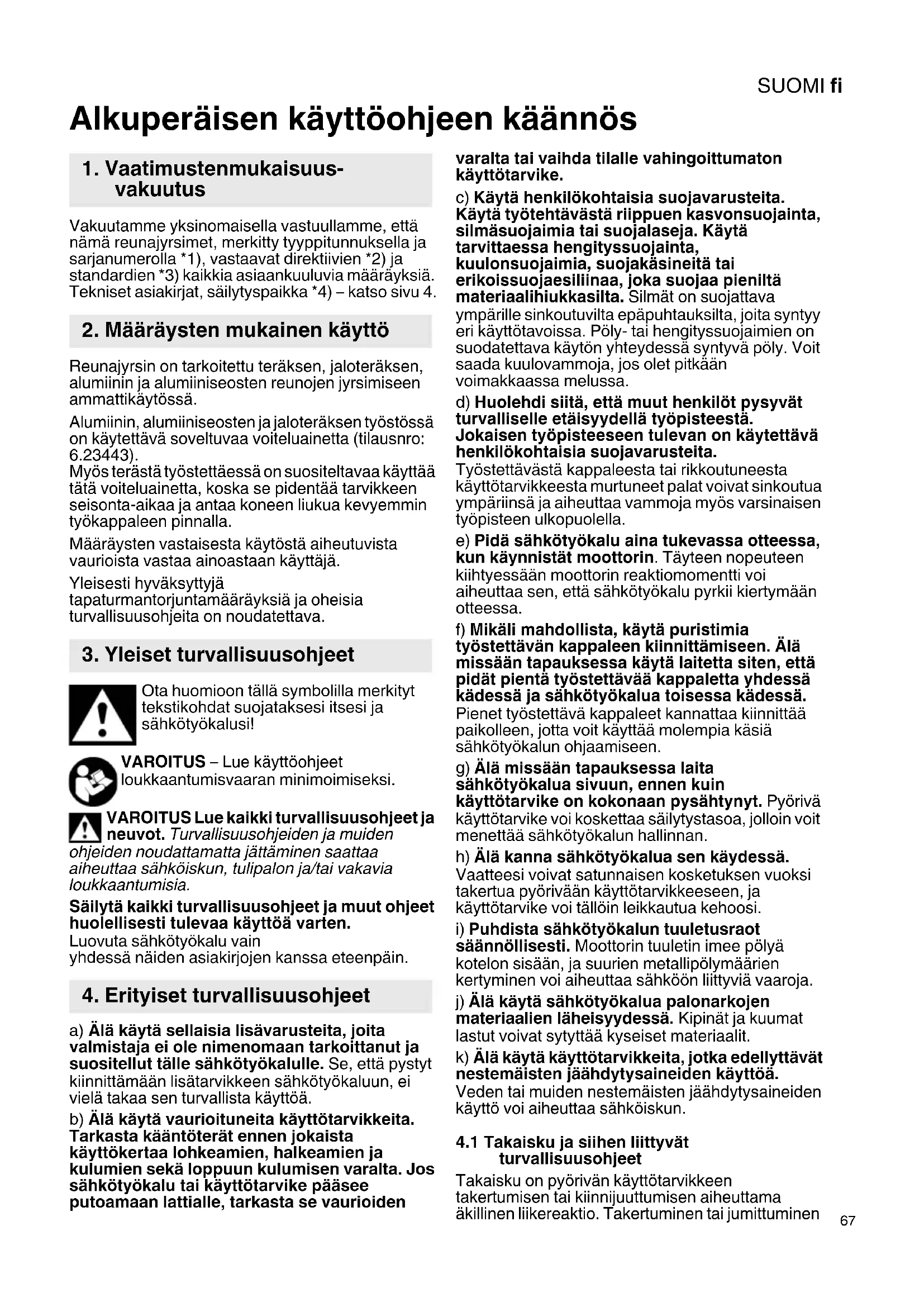

Alkuperäisen käyttoohjeen kaannös

1. Vaatimustemmukaisuusvakuutus

Vakuutamme yksinomaisella vastuullamme, etta namä reunajyrsimet, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuulvia märäyksiä. Tekniset asiakirjat, sailytyspaikka *4)- katso sivu 4.

2. Määräysten mukainen käytto

Reunajyrsin on tarkoitetu teräksen, jaloteräksen, alumiinin ja alumiiniseosten reunojen jyrimiseen ammattikäytössa.

Alumiin, alumiiniseosten ja jaloteraksen tyostossa on kaytettav soveltuvaa voiteluainetta (tilausnro: 6.23443).

Myos terastä tyostettaessä on suositeltavaa kayttä tata voiteluainetta, koska se pidentaä tarvikkeen seisonta-iakaa ja antaa koneen liukua kevyemmin tyokappaleen pinnalla.

Maaraysten vastaisesta käytösta aiheutuvista vauroiasta vastaa ainoastaan käytäjä.

Yleisesti hyväksyttyjä
tapaturmantorjuntamaäräyksiä ja oheisia
turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sahkötyokalusi!

VAROITUS - Lue käyttoohjeet loukkaantumisvaaran minimoimiseksi.

VAROITUS Lue kaikki turvallisuusohjeet ja neuvot. Turvallisuusohjeiden ja muiden

ohjeiden noudattamatta jattaminen saattaa aiheuttaa sahkokiskun, tulipalon ja/taivakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käytöä varten.

Luovuta sahkötyokalu vain
yhdessä näden asiakirjojen kanssa eteenpän.

4. Erityiset turvallisuusohjeet

a) Älä käytä sellaisia lisāvarusteita, joita valmistaja ei ole nimenomaan tarkoittanut ja suositellut tälle sahkötyokalulle. Se, että pystyt kiinnittämän lisātarvikkeen sahkötyokaluun, ei vielä takaa sen turvallista käyttoä.
b) Älä käytä vaurioituneita käytötarvikkeita. Tarkasta käantöterät ennen jokaista käytökertaa lohkeamien, halkeamien ja kulumien sekä loppuun kulumisen varalta. Jos sähkötyokalu tai käytötarvike pääsee putoamaan lattiale, tarkasta se vaurioiden

varalta tai vaihda tilalle vahingoittumaton kayttotarvike.

c) Käytä henkilökohtaisia suojavarusteita.
Käytä työtehtävastä riippuen kasvonsuojainta,
silmäsuojaimia tai suojalaseja. Käytä
tarvittaessa hengityssuojainta,
kuulonsuojaimia, suojakäsineita tai
erikoissuojaesiliinaa, joka suojaa pieniltä
materialihiukkasila. Silmät on suojattava
ympärille sinkoutuvilta epäpuhtauksilta, joita syntyy
eri käytttotavoissa. Poly- tai hengityssuojaimien on
suodatettava käytön yhteydessä syntyvä poly. Voit
saada kuulovammoja, jos olet pitkään
voimakkaassa melussa.

d) Huolehdi siitä, etta muut henkilö pysyvät turvalliselle etaisyydellä tyopisteestä. Jokaisen tyopisteeseen tulevan on käytettäven henkilökohtaisia suojavarusteita.

Työstettävästa kappaleesta tai rikkoutuneesta käytötarvikkeesta murtuneet palat voivat sinkoutua ympärinsä ja aiheuttaa vammoja myös varsinaisen työpisteen ulkopuolella.

e) Pida sahkotyokalu aina tukevassa otteessa, kun kaynnistat moottorin. Tatyteen nopeuteen kihtyessaan moottorin reaktiomentti voi aiheuttaa sen, etta sahkotyokalu pyrkii kiertymaan otteessa.

f) Mikäli mahdollista, käytä puristimia työstettävän kappaleen kiinnittämseen. Älä missään tapauksessa käytä laitetta siten, että pidät pientä työstettäväk kappaletta yhdessä kädessä ja sahkötyokalua toisessa käddessä.

Pienet tyostettä kappaleet Kannattaa kiinnittä paikolleen, jotta voit kayttä molempia kasiä sahkötyokalun ohjaamiseen.

g) Älä missän tapauksessa laita sahkötyokalua sivuun, ennen kuin käytötarvike on kokonaan pysahtynyt. Pyörivä käytötarvike voi koskettaa säilytystasoa, jolloin voit menettä sahkötyokalun hallinnan.

h) Alä kanna sahkötyokalua sen kaydessä. Vaatteesi voivat satunnaisen kosketuksen vuoksi takertua pyörivään kayttötarvikkeeseen, ja kayttötarvike voi tälloin leikkautua kehoosi.

i) Puhdista sahkötyokalun tuuletusraot sānnöllisesti. Moottorin tuuletin imee polyä kotelon sisään, ja suurien metallipolymäärien kertyminen voi aiheuttaa sahköön liittyviä vaaroja.

j) Alä kaytā sahkötyokalua palonarkojen materiaaalien laheisyydessä. Kipinat ja kuumatlastut voivat sytyttä kyseiset materiaalit.

k) Alä käytä käytötarvikkeita, jotka edellytävät nestemäisten jähdytsaineiden käytöä. Veden tai muiden nestemäisten jähdytsaineiden käytö voi aiheuttaa sahköiskun.

4.1 Takaisku ja siihen liittyvat turvallisuusohjeet

Takaisku on pyörivän käytötarvikkeen
takertumisen tai kiinnjuuuttumisen aiheuttama
äkillinen liikereaktio. Takertuminen tai jumittuminen

SUOMlfi

johtaa käytötarvikkeen yhtäkkiseen
pysahtymiseen. Tämä saa sahkötyokalun
tempaisemaan juniutumiskohdassa
hallitsemattomasti käytötarvikkeen
pyörimissuunnan vastaisesti.

Jos kaantotera juniutuu tyostettavaan kappaleeseen, kaantoteran reuna voi kiilautua tyostettavaan kappaleeseen, takertua sihen ja aiheuttaa siten kaantoteran murtumisen tai takaiskun. Teranpitimen like on tälloin kayttäjan suuntaan tai hämestä poispain, riippuen teranpitimen pyorimissuunnasta jumiutumiskohdassa. Kaantoterat voivat tälloin myos murtua.

Takaisku aiheutuu sähkötyokalun
epaasianmukaisesta tai virheellisestä käytösta. Se
voidaan体系建设opivilla, alla kuvatuilla
varotoimenpiteillä.

a)Pida sahkötyokalusta tukevasti kiinni ja pidä kehosi ja käsivartesi sellaisessa asennossa, jossa pystyt hallitsemaan takaiskusta syntyviä voimia. Käytäja voi hallita takaiskuvoimia, kun hän noudattaa asianmukaisia varotoimenpiteita.
b) Työskentele erityisen varovaisesti kulmien, terävien reunojen yms. alueella. Estä käytövarusteen hallitsematon kimmahtaminen ja jumiutuminen. Pyörivä käytövaruste juniutuu herkasti kulmissa, terävissä reunoissa tai kun se kimmhahtaa hallitsemattomasti. Tämä aiheuttaa hallinnan menettämisen tai takaiskun.
c) Ohjaa kayttotarvike aina siinä suunnassa materiaaliin, josta terasarm poistuu materiaalista (vastaa lastujen poistosuuntaa). Jos ohjaat sahkotyokalua vaaraan suuntaan, kayttovarusteen terasarm tempautuu pois tyostettavasta kappaaleesta, mikaa saa sahkotyokalun vetamaan tahan tyontosuuntaan.
d) Välta käntöterän juniutumista ja lilan kovaa painamista. Äla saädä viistekorkeutta sallittua korkeutta suuremmaksi. Käntöterän ylikuormittaminen lisää sen rasittumista ja saa sen kallistumaan tai juniutumaan herkemmin lisäten siten takaiskun tai käntöterän rikkoutumisen vaaraa.
e) Välta kaden pitamista pyorivan kaantoterän edessä tai takana. Jos liikutat kaantoteraa tyostettavassa kappaleessa itsestasi poispain, sahkötyokalu voi takaiskutapauksessa iskeytya pyorivan kaantoterän kanssa suoraan sinua kohti.
Teroita tai korvaa ajoissa tylsyneet kaantoterat tai terat, joiden pinnoite on kulunut loppuin. Tylsyneet kaantoterat lisavat koneen takertumisen ja rikkoutumisen vaaraa.

4.2 Lisaturvallisuusohjeet:

Pida sahkötyokalusta kiinni vain sen eristetyista kahvapinnoista, koska jyrsintera voi koskettaa vahingossa koneen omaa verkkojohtoa. Sahkövirtaa johtavan johdon kossettaminen voi tehdä myös metalliosat jännitteisiksi ja aiheuttaa sahköiskun.

Huolehdi työskentelyvalueen siisteydestä ja hyvästä valaistuksesta. Epäjärkestys tai valaisemattomat työskentelyvalueet voivat aiheuttaa tapaturmia.

VAROITUS - Käytä aina suojalaseja.

Käytä kuulonsuojaimia.

Vedä pistoke irti pistorasiasta ennen saatöjen, muutostöiden, huoltotöiden tai puhdistuksen suorittamista.

Käytä soveltuvaa suojavaatetusta.

Varmista, etta kukaan ei voi loukkaantua mahdollisesti mukana sinkoilevien kappaaleiden vuoksi.

Pida laheisyydessa seisovat ihmiset ja kotieläimet turvallisella etaisyydell alaitteesta.

Pida hiukset, loysat vaatteet, sormet ja muut kehonosat turvallisella etaisyydella laitteesta. Ne voivat takertua laitteeseen.

Pitkät hiukset on peitetävā hiusverkolla.

Varoitus pyorivastayokalusta

Käytä aina suojalaseja, työkasineitä ja tukevia jalkineita koneella työskennellessäsi.

Terävat reunat aiheuttavat loukkaantumisvaaran.
Käytä suojakäsiteita.

Käantöterät, teränpidin, tyostettävä kappale ja lastut voivat olla kuumia. Käytä suojakäsineita.

Vaurioitunut tai halkeillut lisakahva on vaihettava uuteen. Alä käytä konetta, Jonka lisakahva on rikki.

Vedä pistoke irti pistorasiasta ennen saatöjen, muutostöden, huoltotöiden tai puhdustuksen suorittamista.

Suosittelemme käyttemän kiinteemiruria. Kytke aina ensin eteen FI-suojakytkin (RCD),jonka maksimilaukeamisvirta on 30mA .Jos kone kytkeyty pois paaltta FI-suojakytkimen toimesta, tarkasta se ja puhdista tarvittaessa.Katso luku 10. Puhdistus.

Pitkään työskenneltäessä on käytettvä kuulosuojaimia. Pitkään jatkuva korkea melutasosaatta aiheuttaa kuulovaurioita.

Käytä ainoastaan teräviä ja vauroitumattomia käntöteria.

Työstettävän kappaleen on oltava tukevasti paikallaan ja varmistetu poisluiskahtamiselta, esim. puristimilla. Isot työstettävät kappaleet on tuettava riittävän hyvin.

Varmista, etta kaytossa syntyvä kipinointi ja kuumat lastut eivät aiheuta vaaraa, esim. osumalla kayttään tai muihin henkilöihin tai sytyttamällä tulenarkoja aineita. Suojaa vaaralle altiit alueet vaikeasti sytyvillä petiteillä. Pidä sopivat sammutusvalineet valmiina palovaarallisissa paikoissa.

Pida aina kiinni koneen kahvoista molemmin kasin, ota tukeva asento ja tyoskentele keskittyneesti.

Pida katesi loitolla jyrsintaalueesta ja kayttotarvikkeesta.

Alä koske pyörivään käytötarvikkeeseen! Poista lastut ja muut epäpuhtaudet ainoastaan koneen ollessa pysähtyneenä. Irrota verkkopistoke pistorasiasta.

Vahingoittuneita, epakeskisia tai tarseviä kayttotarvikkeita ei saa kayttaa.

Ei saa tyostaa siten, etta laite on paan ylapuolella.

Alä koskaan käytä epatäydellista konetta tai konetta, johon on tehty luvattomia muutoksia.

Polyrasituksen vahentäminen:

Tällä koneella työskenneltaessä muodostuvat
hiukkaset voivat sisältaa aineita, jotka
aiheuttavat syöpää, allergisia reactioita,
hengitystiesairauksia, syntymävaurioita tai muita
lisaantymisvaurioita. Joitakin esimerkkejä tällaisista
aineista: lyijy (lyijypitoinen maali), mineraalipoly
(tilet, betoni yms.), puuntyöston lisäaineet
(kromaatti, puunsuoja-aineet), jokut puut (kuten
tammen tai pyökin poly), metallit, asbesti.
Risky riippuu siitä, kuinka kauman käytäjä tai
laheisyydessä olevat henkilöt ovat altistetu
vaaroille.

Alä anna hiukksten päästä elimistöön. Toimenpiteet naille aineille altistumisen vahentämiseksi: huolehdi työpaikan hyvästä tuuletuksesta ja käytä tarkoituksenmukaisia suojavarusteita, kuten hengityssuojaimia, jotka soveltuvat mikroskooppisen pienten hiukkasten suodateukseen.

Ota huomioon myös materiaialeja, henkiloitä, kayttokohdetta ja kayttopaikkaa koskevat maaraykset (esim. tyoturvallisuusmaaraykset, havittaminen).

Keraa muodostuvat hiukkaset niiden muodostumispaikalla, allevita niitta ymparistoon.

Vahennä polyn muodostumista seuraavasti:

• Alä suuntaa vapautuvia hiukkasia ja koneen poistoilmaa itseasi, lahella olevia henkilöitä tai keraantynytta polyä pain.
• Käytä imuria ja/tai ilmanpuhdistinta.
• Tuuleta työpiste hyvin ja pidä puhtaana imuroimalla. Lakaisu tai puhaltaminen levittää polyä.
• Imuroi tai pese suojavarusteet. Alä puhalla, pudista tai harjaa niitä.

5. Yleiskuva

Katso sivu 2 ja 3.

1 Sankakahva
2 Lukkolevyt
3 Siipiruuvit
4 Kierrereiät vaihdekotelossa

5 Sivukahya *
6 Asteikko (viistekorkeus)
7 Säätörengas (viistekorkeus)
8 Asteikkorenkaan kiinnitysruuvit
9 Asteikkorengas (viistekorkeus)
10 Kierrosluvun saatopyora
11 Elektroniikan merkkivalo *

12 Kahva
13 Lastusuojalevyjen ruuvit
14 Lastusuojalevyt
15 Ohjauskisko
16 Nuoli = märätty työsuunta
17 Asteikko (viistekulma)
18 Ruuvit (viistekulma)
19 Teränpidin/jyrsinpää
20 Kaantotera
21 Kaantoteran kiinnitysruuvi
22 Työntökytkin *
23 Paddle-kytkin*
24 Lukko
25 Painokytkin
26 Tukirulla
27 Asteikko (putken halkaisija)
*riippuu varusteista

6. Kayttoönotto

Vertaa ennen käytöönotto, etta tyyppikilvessä ilmoitettu verkkojännite ja verkkotaajus vastaavat paikallisen sahköverkon arvoja.
Kytke aina ensin eteen FI-suojakytkin (RCD), Jonka maksimilaukeamisvirta on 30mA

6.1 Lisakahvan kiinnitys

Työskentele ainoastaan kiinnitetyllä sankakahvalla (1) tai sivukahvalla (5)

(varustuksesta riippuvainen)! Kiinnitä kahva ohjeen mukaan (katso sivu 2, kuva A).

Sankakahvan (1) kiinnitys

• Aseta lukkolevyt (2) kahvaan (1) sen vasemmalle ja oikealle puolle.
  -Työnnä kahva (1) lukkolevyjen (2) kanssa edesta vaihdelaatikkoon.
  -Tyonnä siipiruuvit (3) vasemmalta ja oikealta kahvaan (1) ja ruuvaa kevyesti kiinni.
• Säädä kahva (1) halumaasi kulmaan.
• Kirista siipiruuvit (3) vasemmalla ja oikealla kasin pitavasti kiinn.

Sivukahvan (5) kiinnitys (varustuksesta riippuvainen, vain malleissa KFM 15-10 F, KFMPB 15-10 F):

Pienten kulmien jyrsinnassä (sätö < 30°) voi olla suotuisaa, työolosuheista riippuen, käytta sivukahvaa (5) sankakahvan (1) sijaan. Isommissa kulmissa käytä aina sankakahvaa (1), jotta voit pitta kiinni koneesta varmemmin.

• Ruuvaa sivukahva (5) paikalleen koneen vasemmalle tai oikealle sivulle.

7. Sātö

Vedä pistoke irti pistorasiasta ennen säätöjen, muutostöiden, huoltotöiden tai puhdistuksen suorittamista.
Käantöterat, teränpidin, työstettävä kappale ja lastut voivat olla kuumia. Käytä suojakäsineitä.

SUOMlfi

Ruhjoutumisvaara! Kayta suojakaseiita.

7.1 Viistekulman säätö

1. Lue saadetty viistekulma steikosta (17).
2. Irrota ruuvit (13) ja työnnä molemmat lastusuojalevyt (14) (koneen vasemmalla ja oikealla puolella) ylös.
3. Irrota ruuvit (18) (edessä ja takaa) ja saadda viistekulma ohjauskiskoa (15) käantamalla haluttuun kulmaan. Lue saadetty viistekulma asteikosta (17).
4. Kiristä ruuvit (18) (edessä ja takaa) tiukkaan.
5. Työnnä molemmat lastusuojalevyt (14) (koneen vasemmalla ja oikealla puolella) tãysin alas. Kirista ruuvit (13) (koneen vasemmalla ja oikealla puolella).
6. Viistekulmaa muuttamalla muuttuu myös viistekorkeus (rakenteen vuoksi). Sääda sen vuoksi aina viistekulman saadön jälkeen myös viistekorkeus uudelleen. Katso luku 7.2

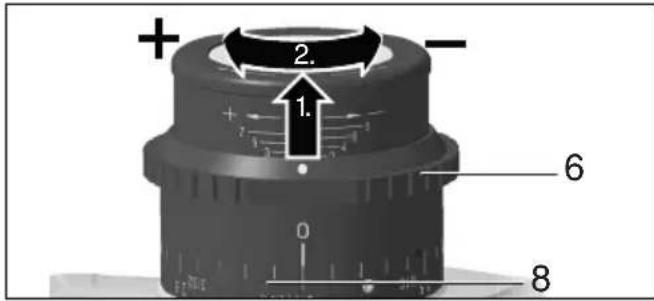

7.2 Viistekorkeuden saatö

Säädä ensin viistekulma:

1. Tarkasta ensin, onko haluttu viistekulma saadetty: Lue saadetty viistekulma steikosta (17). Sada tarvittaessa. Katso luku 7.1

Maarita saatooarvo:

Huomautus: Luo korkeat viistekorkeudet aina useammassa jyrsintävaieessa (vahintaan 3).

Kovat materiaalit vaativat vielä useamman jyrsintakerran. Tämä tuo seuraavia etuja: pidempi kaantoterän seisonta-aika, parempi tyostettavan pinnan laatu, miellyttavampi tyoskently.

Alä ylitä alla mainittuja "viisteiden maksimikorkeuksia jyrsintäkertaa kohti".

KFM 15...(kun 45^

1. jyrsintakerta: maks. 6 mm
   2.+3. jyrsintakerta: maks. 2 mm

KFM 17...(kun 45^

1. jyrsintakerta: maks. 9 mm
   2.+3. jyrsintakerta: maks. 3 mm

Viisteen sallittua enimmäiskorkeutta (h_max) ei saa ylittaa (katso luku Tekniset tiedot).

Parhaimpaa pintalaatua varten on suositeltavaa jyrsia vain vahan materiaalia viimeisessä jyrsintävaiheessa.

1. Valitse konelesi oikea kaavio (katso takapuoli).
2. Valitse asetetulle viistekulmalle oikea viiva (katso takapuoli).
3. Esimerkiksi 45^ viistekulmalle ja halutulle 3 mm: n viistekorkeudelle (katso kuva alla). Tulos: tsetusarvo = 2,0.

Valitse Y-akselila haluamasi viistekorkeus.
Vedä vaakasuora viiva linjan
leikkauspisteeseen. Vedä tastä
leikkauspisteestä pystysuora viiva X-akselille.
Lue arvo X-akselila. Tämän arvon "X" sinun on nyt saadettä vakeeneen.

Huomautus: Diagrammi viittaa teravakulmaisiin tyostettaviin kappaleisiin. Tyostettavissa kappaleissa, joiden reunat on pyoristetty, on tamä huomioitava ohjausreunan korkeutta saadettäessä.

Viistekorkeuden asetus:

1. Vedā saātorengas (7) ylos ja kaānnā niin, etta asteikolle (9) on saādetty arvo "X". Katso kuva (alla): saādetty arvo "X" = 2,0. (Yksi kierros vastaa "X" = 3. Suuremmille X- arvoille: suorita useampia kierroksia. Asteikkoa (6) kaytetaan saadön karkeassa arvioinnissa).

6. Suorita koejyrsintä.

1. Jos viimeisen jyrsintävaiheeseen halutaan sātāa erittān tarkka viistekorkeus, toimi seuraavasti: Suorita koejysintä. Mittaa jyrsitty viistekorkeus ja sovita se tarvittaessa yhden steikkoviivan verran saatöruuvia (7) kāantamalla: Kaannos myotapäivän = korkeampi viistekorkeus. Kaannos vastapäivän = pienempi viistekorkeus. Suorita uusi koejysintä. Toista vaihe tarvittaessa.

8. Kaytto

8.1 Päälle-/poiskytkeminen

Ohjaa konetta aina molemmin kasin.

Kytke kone ensin paallee ja vie vasta sitten kayttotarvike tyostettavaan kappaaleseen.

Estahataton kaynnistyminen: Kytke kone aina pois pälta, jos vedat pistokteen irta rasiasta tai jos sahkonsyotössa on katkoksia.

Jatkuvassa kytkennässa kone käy edelleen, vaikka se paàsisi riistäytymän käsista. Sen si laitteen kahvoista on aina pidettävi kiinni, alla tukeva asento ja työskenneltävi ittyneesti.

Huolehdi siitta, etta kone ei levita polya ja lastuja tai ime niitta. Kun kytket koneen pois a, laske kone kadestasi vasta sitten, kun en moottori on taysin pysahtynyt.

KFM 15-10 F (katso sivu 3, kuva B):

Päallekytkenta: Työnnä tyontökytkin (22) eteen. Paina sitten jatkuvaa käytöa varten alas, niin etta se lukkiutuu paikalleen.

Poiskytkemen: Paina tyontokytkimen (22) takaosaa ja päästa kytkimestä irti.

KFMPB 15-10 F (katso sivu 3. kuva B):

Päällekytkenta: Työnnä paddle-kytkintä (23) nuolen suuntaan ja paina sitten paddle-kytkintä (23).

Poiskytkeminen: Vapauta paddle-kytkin (23).

KFM 16-15 F (katso sivu 3, kuva B):

Hetkellinen paallekyktenta:

Päällekytkenta: Paina salpa (24) sisään ja paina painokytkinta (25). Vapauta lukko (24).

Poiskytkeminen: Vapauta liipaisin (25).

Jatkuvan käytön päälekytkenta:

Päällekytkentä: Paina lukko (24) sisään ja pidä sitä painettuna. Paina painokytkintä (25) ja pidä painettuna. Sitten kone on kytketty toimintaan. Paina salpa (24) sitten vielä kerran sisään, jotta saat lukittua painokytkimen (25) asentoonsa (jatkuva kytkentä).

Poiskytkeminen: Paina painokytkintä (25) ja vapauta se.

8.2 Kierrosluvun säätö (KFM 15-10 F)

Kierrosluku voidaan esivalita saatopyoralla (10) ja muuttaa sita portaattomasti.

Asetukset 1-6 vastaavat suurin piirtein seuraavia kuormittamattomia pyorimisnopeuksia:

1.7800/min 4.10200/min
2.....8600/min5.11100/min
3.9400/min 6.12200/min

VTC-elektroniikka mahdollistaa kulloisellekin materiaalille sopivan tyoskentelyn ja lahestulkoonvakiona pysvän kierrosluvun myos kuormituksen yhteydessa.

Kierroslukusuositukset eri materiaialeille:

Alumni, kupari, messinki 4-6

Teras maks. 400 N/mm² 4-6

Teras maks. 600 N/mm2 3-5

Teras maks. 900 N/mm2 2-4

Ruostumaton teras 1-3

Optimaalisen saadön loytä parhaiten kokeilemalla.

8.3 Yleiset työohjeet

1. Tarkasta käantöterät (20). Vaihda vahingoittuneet tai kuluneet käantöterät.
2. Kiinnitä tyostettä kappale puristumilla tärisemattomäksi.
3. Huomioi luku 8.4 putkia tyostettaessa.
4. Säädä viistekulma (katso luku 7.1).
5. Säädä viistekorkeus (katso luku 7.2).
6. Pidä aina kiinni koneen kahvoista molemmin käsin, ota tukeva asento ja työskentele keskittyneesti.
7. Kaantoterat (20) eivat kosketa tyokappaletta. Kytke paalle vasta sitten, kun kone on ohjauskiskon (15) kanssa tyostettavan kappaleen paalla ja vie vasta sen jalkeen kayttotarvike hitaasti tyostettavaan kappaleeseen.
8. Työnnä kone vain koneessa nuolella (16) merkittyyn suuntaan.

Työnnä konetta vain nuolen (16) suuntaisesti. Muutoin syntyy takaiskun vaara. Työskentele rauhallisella, työstettävälde materiaaillle sopivalla etenemisvauhdilla. Ålä kallista, paina tai heiluta konetta.

1. Ohjaa konetta siten, etta ohjauskisko (15) on tyostettavaa kappaletta vasten.
2. Työn lopettaminen: Ohjaa käytötarvike poistsyostettavästa kappaleesta, sammuta kone. Anna moottorin pysähtyä, ennen kuin laitat koneen sivuun.

8.4 Ukkoreunan putkien työsto

1. Maarita tyostettavan putken halkaisija.
2. Katso sivu 3, kuva C: Kiinnitta tukirulla (26) kuvan mukaisesti ohjauskiskoon (15). Siirra tukirullaa (26) ja saadä asteikossa (27) putken halkaisija. Kirista tukirullan mutteri kiintoavaimella ja kiinnitta siten tukirulla.
3. Huomioi yleiset tyoohjeet (luku 8.3).
4. Pidä aina kiinni koneen kahvoista molemmin käsin, ota tukeva asento ja työskentele keskittyneesti.
5. Aseta kone tukirullan (26) kanssa putken ulkopinnalle. Aseta tämän jälkeen ohjauskisko putken paan pinnalle.
6. Kaantoterat (20) eivät viel ösketa tyokappaletta. Kytke ensin paallee, kaannä sitten kone hitaasti tukirullan (26) ympäri ja siten aseta jyrsinpää tyokappaleelle.
7. Huomioi yleiset työohjeet (luku 8.3).

SUOMlfi

8.5 KFM 16-15 F: Ohjauskiskon (15) käantämisen mahdollisuus

Mallissa KFM 16-15 ohjauskisko (15) on asennettu poikittain. Useimmissa työtehtävissä se vastaanottaa paremmin suuret voimat ja mahdollistaa kevyemman työskentelyn.

Jos haluat märättyä työtehtäviä varten ohjauskiskon (15) mieluummin pitkittäin asennettuna, Metabo-huoltopalvelu antaa pyynnösta käytöösi muunto-ohjeen.

9. Huolto

9.1 Käntöterien vaihtaminen

Vedä pistoke irti pistorasiasta ennen säätöjen, muutostöiden, huoltotöiden tai puhdistuksen suorittamista.

Käantöterat, teränpidin, työstettävä kappale ja lastut voivat olla kuumia. Käytä suojakäsineita.

Tarkasta saannollisesti teranpidin (19). Korjauta tai vaihdata vauroitunut tai kulunut teranpidin.

Tarkasta kaikki käantöterat (20) saannöllisesti.
Vaihda vahingoittuneet tai kuluneet käantöterat.

Teroita tai korvaa ajoissa tylsyneet kaantoterat tai terat, joiden pinnoite on kulunut loppuun.
Tylsat kaantoterat kasvattavat riskä, etta kone jäa kiinni ja luisuu paikoiltaan, tai etta teränpidin (19) vauroituu.
Alä kayta erittain kuluneita tai vialisia kaantoteria.
Teroita tai vaihda aina kaikki käntöterät.
Käytä vain Metabon hyväksymä kääntöteria. Katso luku Lisātarvikkeet.

Kuva A: Normaali kuluminen: käännä/VAihda kaantötera.

Kuva B: Kuluminen kovia materiaialeja kasiiteltaaessa: kaannvaihda kaantotera. Jos kaantotera on kulunut voimakkaammin, ala kayta sita enaa vaan vaihda se uuteen.

1. Irrota ruuvit (13) ja työnnä lastusuojalevy (14) ylos.
2. Kännä teränpidintä (19) tarvittaessa käsin.
3. Ruuvaa kiinnitysruuvi (21) ulos ja irrota kaantoterä (20).
4. Puhdista käntöterä (20) ja teränpitimen (19)
   kiinnityspinnat.
5. Teroita kaantotera tai, jos kaikki leikkuusarmat ovat tylsyneet, vaihda uusi kaantotera.
6. Ruuvaa käantöterä (20) kiinnitysruuvilla (21) takaisin paikalleen. Kiristysmomentti: 3,5 Nm.
7. Työnnä lastunsuojalevy (14) kokonaan alas. Kiristä ruuvit (13) pitävästi paikoilleen.

Huomautus: Syitä käantöterien murtuneille kulmille tai vakavimmissa tapauksissa tāysin rikkoutuneelle käantöterälle voi olla:

• Iskut kaantoteraaan vaaran tyotavan vuoksi: huomioi luku 8.3.
  -Tyostettavankappaleen tärina:kiinnitatyostettavakkappale puristimilla.
• Käantöteräe iole kiinnitety oikein: Puhdista aina kiinnityspinnat ja huomioi vaantomomentti.
• Käantöterää ei ole kiinnitety oikein: lian kuluneissa käantöterissä ei ole enä rittäviäkiinnityspintaa, Jonka vuoksi niitta ei saa enäkiinnitetyä varmasti. Vaihda liaksi kuluneet käantöterät.

10. Puhdistus

Irrota verkkopistoke pistorasiasta.

Lastut ja hiukkaset voivat takertua jyrsinpäähan (19). Se voi aiheuttaa jyrsinpään jumittumisen. Puhdista saannöllisesti jyrsinpääasta ja sen ympäristösta lastut ja hiukkaset.

Työskenneltäessä hiukkasia voi kertyä sahkötyokalun sisälle. Se heikentäa sahkötyokalun jäähdytstä. Johtavat kerrostumat voivat heikentäa sahkötyokalun suojaeristystä ja aiheuttaa sahkövaaroja.

Imuroi sahkötyokalun etu- ja takapuolella olevat tuuletusraot saannollisesti, usein ja huolellisesti. Irrota sahkötyokalu ensin virtalähteestä ja kayta suojalaseja ja hengityksensuojainta.

11. Häiriöiden korjaus

KFM 15-10 F, KFMPB 15-10 F:

Elektroniikan merkkivalo (11) palaa ja kuormituskierrosluku alenee. Koneen kuormitus on lian korkea! Anna koneen käydä kuormittumattomana, kunnes elektroniikan merkkivalo sammuu.

-Kone ei toimi. Elektroniikan merkkivalo (11) (riippuu varustuksesta) vilkkuu.

Uudelleenkäynnistyksenesto on lauennut. Kun pällekytketyn koneen verkkopistoke liitetaan pistorasiaan tai virta on palannut sahkokatkoksen jälkeen, kone ei käynnisty. Kytke kone pois paälta ja sen jälkeen uudelleen paalle.

KFM 16-15 F:

• Uudelleenkäynnistyksenesto:Kun paallekyktelyn koneen verkkopistoke kytketaan virtalahteeseen tai virta on palannut sahkokatkoksen jälkeen, kone ei käynnisty. Kytke kone pois paaltä ja sen jälkeen uudelleen paalle.
• Ylikuormitussuoja: Kuormituskierrosluku laskee. Kämilampötila on liian korkea! Anna

koneen käydä kuormittamatta, kunnes kone on jäahtynyt.

• Käynnistystem yhteydessä jännite voi laskea tilapäisesti. Epäsuotuisissa verkko-osuhteissa verkon muissa laitteissa saattaa esiintä Häiriöitä. Häiriöitä ei esiinny, mikäli impedanssi on alle 0,4 ohmia.

12. Lisāvarusteet

Käytä ainoastaan alkuperäisiä Metabon lisātarvikkeita.

Käytä vain sellaisia lisātarvikkeita, jotka tāyttāvāt
tassā kāyttöoppaassa ilmoitetut vaatimukset ja
ominaistiedot.

Kiinnitta lisavarusteet pitavasti paikoilteen. Jos konetta kaytetaan telineessa: Kiinnitta kone tukevasti. Hallinnan menets voi aiheuttaa loukkaantumisia.

A 10 käantölevyä, kovametalli, universaali 6.23564

B Kiinnitysruuvi
käantölevyille 6.23566

C Jäahdytyspuikko. 6.23443

Lisātarvikkeiden tāydellinen valikoima, katso www.metabo.com tai luettelo.

13. Korjaus

Sahkötyokalujen korjaustöitä saavat suorittaa ainoastaan sahköalan ammattilaiset!

Jos Metabo-sahkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

Varaosalistat voit hakea osoitteesta www.metabo.com.

14. Ympäristönsuojelu

Noudata käytösta pointettujen koneiden, pakkausten ja lisātarvikkeiden ympäristöystavällistā havittämista ja kierratysta koskevia kansallisia maarayksiä.

Vain EU-maille: Älå havitä sahkötyokaluja kotitalousjatteiden mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin

2012/19/EU ja sen kansallisen taytantöönpanon mukaan kaytetyt sahkötyokalut on kerattäv erikseen ja toimitettava ympäristöa saastävän kierratykseen.

15. Tekniset tiedot

Silyykset sivulla 4 annetuille tiedoille. Pidatamme oikeuden tehdä tekisen kehityksen vaatimia muutoksia.

n = kierrosluku kuormittamattomana

(huippukierrosluku)

h_ = maks.viistekorkeus

b_max = maks.viisteleveys

a = v i s t e k u m a

d_ =pienin mahdollinen putken halkaisija m=paino ilman verkkjohtoa Mittausarvot ilmoitettu EN 60745 mukaan.

Sujoausluokan II kone

Vaihtovirta

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisia voimassa olevia standardeja).

Päastöarvot

Nämä arvot mahdollistavat sahkötyokalun
päästöjen arvioimisen ja erilaisten sahkötyokalujen
keskinäisen vertailun. Kulloisistakin
käyttoolosuhteista, sahkötyokalun kunnosta tai
käyttofarvikkeesta riippuen todellinen kuormitus voi
olla kyseisiä arvoja suurempi tai pienempi. Ota
arvioinnissa huomioon tyotauot ja vähäismän
kuormituksen jaksot. Märätä不断提高
huomioiden arvioitjen arvojen perusteella
käytäjan suojaamiseen vaadittavat toimenpiteet
esim. työnjarjestelyyn liittyvat toimenpiteet.

Tärinän kokonaisarvo (kolmen suunnan vektorien summa), märitetty EN 60745 mukaan:

ah.SG =varähtelyn päästöarvo

K_h,SG = epavarmuus (varahtely)

Tyypillinen A-painotettu Åinitaso:

Käytössä melutasö voi ylltää 80 dB (A).

Käytä kuulonsuojaimia!

Sähkömagneettiset häiriöt:

Erittäin voimakkaiden ulkoisten sähkömagneettisten häröiden vaikutuksesta voi joissakin tapauksissa ilmetä ohimeneviä kierroslukuvaihteluita tai uudelleenkäynnistyksenesto laueta. Kytke tassapauksessa kone pois paälta ja sen jälkeen uudelleen paälle.

NORSKno
