KÄYTTÖOHJE KFMV 17-15 F METABO

fi Alkuperäiset ohjeet 67

1. Vaatimustenmukaisuusvakuutu s

Vakuutamme yksinomaisella vastuullamme, että nämä reunajyrsimet, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Tekniset asiakirjat, säilytyspaikka *4) – katso sivu 4.

2. Tarkoituksenmukainen käyttö

Reunajyrsin on tarkoitettu teräksen, jaloteräksen, alumiinin ja alumiiniseosten reunojen jyrsimiseen ammattikäytössä.

Tarkoituksenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä.

Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja oheisia turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sähkötyökalusi!

VAROITUS – Lue käyttöohjeet tapaturmavaaran minimoimiseksi.

VAROITUS – Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusohjeet, muut ohjeet, kuvat ja tekniset tiedot. Alla esitettyjen ohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia tapaturmia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten. Luovuta sähkötyökalu edelleen vain yhdessä näiden asiakirjojen kanssa.

4. Erityiset turvallisuusohjeet

a) Pidä sähkölaitteesta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa omaa verkkokaa-pelia. Sähkövirtaa johtavan johdon koskettaminen voi tehdä myös metalliosat jännitteisiksi ja voi aiheuttaa sähköiskun.
b) Kiinnitä ja varmista työkappale puristimilla tai muulla tavoin tukevalle alustalle. Jos pidät työkappaletta paikallaan vain kädellä tai kehoa vasten, se ei ole tukevasti kiinnitettynä ja voi aiheuttaa hallinnan menettämisen.
c) Älä käytä sellaisia lisätarvikkeita, joita valmistaja ei ole nimenomaan tarkoittanut ja suositellut tälle sähkötyökalulle. Se, että pystyt kiinnittämään lisätarvikkeen sähkötyökaluun, ei vielä takaa sen turvallista käyttöä.
d) Älä käytä vaurioituneita käyttötarvikkeita. Tarkasta kääntöterät ennen jokaista

käyttökertaa lohkeamien, halkeamien ja kulumien sekä loppuun kulumisen varalta. Jos sähkötyökalu tai käyttötarvike pääsee putoamaan lattialle, tarkasta se vaurioiden varalta tai vaihda tilalle vahingoittumaton käyttötarvike.

e) Käytä henkilökohtaisia suojavarusteita. Käytä työtehtävän mukaista kasvonsuojainta, silmäsuojaimia tai suojalaseja. Käytä tarvittaessa hengityssuojainta, kuulonsuojaimia, suojakäsineitä tai erikoissuojaesiliinaa, joka suojaa pieniltä materiaalihiukkasilta. Silmät on suojattava ympäriinsä sinkoutuvilta vierailta kappaleilta, joita syntyy eri käyttötapojen yhteydessä. Pöly- tai hengityssuojaimien on suodatettava käytön yhteydessä syntyvä pöly. Voit saada kuulovammoja, jos olet pitkään voimakkaassa melussa.
f) Varmista, että sivulliset pysyvät turvallisella etäisyydellä työskentelyalueesta. Jokaisen työskentelyalueelle tulevan on käytettävä henkilösuojaimia. Työstettävästä kappaleesta tai rikkoutuneesta käyttötarvikkeesta murtuneet palat voivat sinkoutua ympäriinsä ja aiheuttaa vammoja myös varsinaisen työskentelyalueen ulkopuolella.
g) Pidä sähkötyökalusta aina tukevasti kiinni, kun käynnistät moottorin. Täyteen nopeuteen kiihtyessään moottorin reaktiomomentti voi aiheuttaa sen, että sähkötyökalu pyrkii kiertymään otteessa.
h) Mikäli mahdollista, käytä puristimia työstettävän kappaleen kiinnittämiseen. Älä missään tapauksessa käytä laitetta siten, että pidät pientä työstettävää kappaletta yhdessä kädessä ja sähkötyökalua toisessa kädessä. Pienet työstettävä kappaleet kannattaa kiinnittää paikolleen, jotta voit käyttää molempia käsiä sähkötyökalun ohjaamiseen.
i) Älä missään tapauksessa laita sähkötyökalua sivuun, ennen kuin käyttötarvike on kokonaan pysähtynyt. Pyörivä käyttötarvike voi koskettaa sijoitusalustaa, jolloin voit menettää sähkötyökalun hallinnan.
j) Älä pidä sähkötyökalua käynnissä, kun kannat sitä. Vaatteesi voivat satunnaisen kosketuksen vuoksi takertua pyörivään käyttötarvikkeeseen, ja käyttötarvike voi tällöin leikkautua kehoosi.
k) Puhdista sähkötyökalun tuuletusraot säännöllisesti. Moottorin tuuletin imee pölyä rungon sisään, ja suurien metallipölymäärien kertyminen voi aiheuttaa sähköön liittyviä vaaroja.
I) Älä käytä sähkötyökalua palavien materiaalien läheisyydessä. Kipinät ja kuumat lastut voivat sytyttää kyseiset materiaalit.
m) Älä käytä käyttötarvikkeita, jotka edellyttävät nestemäisten jäähdytysaineiden käyttöä. Veden tai muiden nestemäisten jäähdytysaineiden käyttö voi aiheuttaa sähköiskun.

SUOMIfi

4.1 Takaisku ja siihen liittyvät turvallisuusohjeet

Takaisku on pyörivän käyttötarvikkeen takertumisen tai kiinnijuuttumisen aiheuttama äkillinen liikereaktio. Takertuminen tai jumittuminen johtaa käyttötarvikkeen yhtäkkiseen pysähtymiseen. Tämä saa sähkötyökalun tempaisemaan jumiutumiskohdassa hallitsemattomasti käyttötarvikkeen pyörimissuunnan vastaisesti.

Jos kääntöterä jumiutuu työstettävään kappaleeseen, kääntöterän reuna voi kiilautua työstettävään kappaleeseen, takertua siihen ja aiheuttaa siten kääntöterän murtumisen tai takaiskun. Teränpitimen liike on tällöin käyttäjän suuntaan tai hänestä poispäin, riippuen teränpitimen pyörimissuunnasta jumiutumiskohdassa. Kääntöterät voivat tällöin myös murtua.

Takaisku aiheutuu sähkötyökalun epäasianmukaisesta tai virheellisestä käytöstä. Se voidaan estää sopivilla, alla kuvatuilla varotoimenpiteillä.

a) Pidä sähkötyökalusta tukevasti kiinni ja pidä kehosi ja käsivartesi sellaisessa asennossa, jossa pystyt hallitsemaan takaiskusta syntyviä voimia. Käyttäjä voi hallita takaiskuvoimia, kun hän noudattaa asianmukaisia varotoimenpiteitä.

b) Työskentele erityisen varovaisesti kulmien, terävien reunojen yms. alueella. Estä käyttövarusteen hallitsematon kimmachtaminen ja jumiutuminen. Pyörivä käyttövaruste jumiutuu herkästi kulmissa, terävissä reunoissa tai kun se kimmahtaa hallitsemattomasti. Tämä aiheuttaa hallinnan menettämisen tai takaiskun.

c) Ohjaa käyttötarvike aina siinä suunnassa materiaaliin, josta teräsärmä poistuu materiaalista (vastaa lastujen poistosuuntaa). Jos ohjaat sähkötyökalua väärään suuntaan, käyttövarusteen teräsärmä tempautuu pois työstettävästä kappaleesta, mikä saa sähkötyökalun vetämään tähän työntösuuntaan.

d) Vältä kääntöterän jumiutumista ja liian kovaa painamista. Älä säädä viistekorkeutta sallittua korkeutta suuremmaksi. Kääntöterän ylikuormittaminen lisää sen rasittumista ja saa sen kallistumaan tai jumiutumaan herkemmin lisäten siten takaiskun tai kääntöterän rikkoutumisen vaaraa.

e) Vältä käden pitämistä pyörivän kääntöterän edessä tai takana. Jos liikutat kääntöterää työstettävässä kappaleessa itsestäsi poispäin, sähkötyökalu voi takaiskutapauksessa iskeytyä pyörivän kääntöterän kanssa suoraan sinua kohti.

Teroita tai korvaa ajoissa tylsyneet kääntöterät tai terät, joiden pinnoite on kulunut loppuun. Tylsyneet kääntöterät lisäävät koneen takertumisen ja rikkoutumisen vaaraa.

4.2 Lisäturvallisuusohjeet: Pidä sähkötyökalusta kiinni vain sen eristetyistä kahvapinnoista, koska jyrsinterä voi koskettaa vahingossa koneen omaa verkkojohtoa. Sähkövirtaa johtavan johdon

koskettaminen voi tehdä myös metalliosat jännitteisiksi ja aiheuttaa sähköiskun.

Huolehdi työskentelyalueen siisteydestä ja hyvästä valaistuksesta. Epäjärjestys tai valaisemattomat työskentelyalueet voivat aiheuttaa tapaturmia.

VAROITUS – Käytä aina suojalaseja.

Käytä kuulonsuojaimia.

Käytä soveltuvaa suojavaatetusta.

Varmista, että kukaan ei voi loukkaantua mahdollisesti mukana sinkoilevien kappaleiden vuoksi.

Pidä läheisyydessä seisovat ihmiset ja kotieläimet turvallisella etäisyydellä laitteesta.

Pidä hiukset, löysät vaatteet, sormet ja muut kehonosat turvallisella etäisyydellä laitteesta. Ne voivat takertua laitteeseen.

Pitkät hiukset on peitettävä hiusverkolla.

Varoitus pyörivästä työkalusta

Vedä pistoke irti pistorasiasta ennen säätöjen, muutostöiden, huoltotöiden tai puhdistuksen suorittamista.

VAROITUS – Käännä sähkötyökalua aina molemmin käsin.

Terävät reunat aiheuttavat ruhjoutumis- ja tapaturmavaaran. Käytä suojakäsineitä.

Kääntöterät, teränpidin, työstettävä kappale ja lastut voivat olla kuumia. Käytä suojakäsineitä.

Pitkään työskenneltäessä on käytettävä kuulonsuojaimia. Pitkään jatkuva korkea melutaso saattaa aiheuttaa kuulovaurioita.

Käytä ainoastaan teräviä ja vaurioitumattomia kääntöteriä.

Työstettävän kappaleen on oltava tukevasti paikallaan ja varmistettu poisluiskahtamiselta, esim. puristimilla. Isot työstettävät kappaleet on tuettava riittävän hyvin.

Varmista, että käytössä syntyvä kipinöinti ja kuumat lastut eivät aiheuta vaaraa, esim. osumalla käyttäjään tai muihin henkilöihin tai sytyttämällä tulenarkoja aineita. Suojaa vaaralle alttiit alueet vaikeasti syttyvillä peitteillä. Pidä sopivat sammutusvälineet valmiina palovaarallisissa paikoissa.

Pidä aina kiinni koneen kahvoista molemmin käsin, ota tukeva asento ja työskentele keskittyneesti.

Pidä kätesi loitolla jyrsintäalueesta ja käyttötarvikkeesta.

Älä koske pyörivään käyttötarvikkeeseen! Poista lastut ja muut epäpuhtaudet ainoastaan koneen ollessa pysähtyneenä.

Vahingoittuneita, epäkeskisiä tai täriseviä käyttötarvikkeita ei saa käyttää.

Kiristä riittävästi ohjauskiskon kulmasäädön ruuvit ja ohjauslevyjen ruuvit.

Ei saa työstää siten, että laite on pään yläpuolella. Henkilöt, jotka eivät ole tutustuneet käyttöoppaaseen, eivät saa käyttää tätä laitetta. Huolehdi siitä, että lapset eivät pääse leikkimään laitteen kanssa.

Laitetta ei saa käyttää eikä säilyttää kosteissa olosuhteissa.

Pölyrasituksen vähentäminen:

VAROITUS – Tietyt pölyt, joita hiekkapaperilla hiominen, sahaaminen, hiominen,
poraaminen tai muut työt voivat aiheuttaa, sisältävät kemikaaleja, joiden tiedetään aiheuttavan syöpää, syntymävikoja tai muita lisääntymiskykyyn liittyviä haittoja. Esimerkkejä näistä kemikaaleista ovat:
- Lyijyä sisältävien maalien lyijy,
- mineraalipöly tiilistä, sementistä tai muista muuratuista rakenteista ja
- arseeni ja kromi kemiallisesti käsitellystä puusta. Altistumisesi näille vaaratekijöille vaihtelee sen mukaan, kuinka usein suoritat tämäntapaisia töitä. Näiden kemikaalien aiheuttaman altistumisen vähentämiseksi: työskentele hyvin ilmastoiduilla alueilla ja käytä hyväksyttyjä suojavarusteita, esim. töihin tarkoitettuja pölymaskeja, jotka on suunniteltu suodattamaan mikroskooppisen pieniä hiukkasia.

Tämä koskee myös muiden pölyjen ainesosia, kuten joitakin puutyyppejä (tammen tai pyökin pölyä), metalleja, asbestia. Muita tunnettuja sairauksia ovat esim. ällergiset reaktiot, hengitystiesairaudet. Ålä anna pölyn päästä elimistöösi.

Ota huomioon myös materiaaleja, henkilöitä, käyttökohdetta ja käyttöpaikkaa koskevat ohjeet ja kansalliset määräykset (esim. työsujelumääräykset, hävittäminen).

Kerää hiukkaset niiden muodostumispaikassa, älä levitä niitä ympäristöön.

Käytä erityisiin työtehtäviin soveltuvia lisävarusteita. Näin vähennät ympäristöön hallitsemattomasti leviävien hiukkasten määrää.

Käytä sopivaa pölynimuria.

Vähennä pölyn muodostumista seuraavasti:

• älä kohdista ulostulevia hiukkasia ja laitteen poistoilmaa itseesi, lähellä oleviin henkilöihin tai kertyneeseen pölyyn.
• Käytä imuria ja/tai ilmanpuhdistinta.
• Tuuleta työpiste hyvin ja pidä puhtaana imuroimalla. Lakaiseminen tai puhaltaminen levittää pölyä.
• Imuroi tai pese suojavaatteet. Älä puhalla, pudista tai harjaa niitä.

4.3 Erityiset turvallisuusohjeet verkkokäyttöisille laitteille:

Vedä pistoke irti pistorasiasta ennen säätöjen, muutostöiden, huoltotöiden tai puhdistuksen suorittamista.

Suosittelemme käyttämään kiinteää imuria. Kytke aina ensin eteen FI-suojakytkin (RCD), jonka maksimilaukeamisvirta on 30 mA. Jos kone kytkeytyy pois päältä FI-suojakytkimellä, tarkasta se ja puhdista tarvittaessa. Katso luku 10. Puhdistus.

5. Yleiskatsaus

Katso sivut 2 ja 3.

1 Sankakahva
2 Lukkolevyt
3 Siipiruuvit
4 Kierreiät vaihdekotelossa
5 Sivukahva *
6 Asteikko (viistekorkeus)
7 Säätörengas (viistekorkeus)
8 Asteikkorenkaan kiinnitysruuvit
9 Asteikkorengas (viistekorkeus)
10 Kahva
11 Lastusuojalevyjen ruuvit
12 Lastusuojalevyt
13 Pohjalevy
14 Nuoli = määrätty työsuunta
15 Kierrosluvun säätöpyörä
16 Elektroniikan merkkivalo
17 Asteikko (viistekulma)
18 Ruuvit (viistekulma)
19 Teränpidin/jyrsinpää
20 Kääntöterä
21 Kääntöterän kiinnitysruuvi
22 Kytkentäpainike
23 Tukirulla
24 Asteikko (putken halkaisija)

6. Käyttöönotto

Vertaa ennen käyttöönottoa, että tyyppikilvessä ilmoitettu verkkojännite ja verkkotaajuus vastaavat paikallisen sähköverkon arvoja.

Kytke aina ensin eteen FI-suojakytkin (RCD), jonka maksimilaukeamisvirta on 30 mA.

6.1 Lisäkahvan kiinnitys

Työskentele ainoastaan kiinnitetyllä sankakahvalla (1) tai Metabon sivukahvalla (5)! Kiinnitä kahva ohjeen mukaan (katso sivu 2, kuva A).

Sankakahvan (1) kiinnitys

• Aseta lukkolevyt (2) kahvaan (1) sen vasemmalle ja oikealle puolelle.
• Työnnä kahva (1) lukkolevyjen (2) kanssa edestä vaihdelaatikkoon.
• Työnnä siipiruuvit (3) vasemmalta ja oikealta kahvaan (1) ja ruuvaa kevyesti kiinni.
• Säädä kahva (1) halumaasi kulmaan.
• Kiristä siipiruuvit (3) vasemmalla ja oikealla käsin pitävästi kiinni.

Sivukahvan (5) kiinnittäminen

SUOMIfi

Pienten kulmien jyrsinnässä (säätö < 30°) voi olla työolosuhteiden mukaisesti edullista käyttää sivukahvaa (5) sankakahvan (1) sijaan.

- Kierrä sivukahva (5) paikalleen koneen vasemmalle tai oikealle sivulle. Tähän tarkoitukseen voidaan käyttää kaikkia Metabon sivukahvoja, joissa on M8-kierre.

7. Säätö

Vedä pistoke irti pistorasiasta ennen säätöjen, muutostöiden, huoltotöiden tai puhdistuksen suorittamista.

Kääntöterät, teränpidin, työstettävä kappale ja lastut voivat olla kuumia. Käytä suojakäsineitä.

7.1 Viistekulman säätö

1. Lue säädetty viistekulma asteikosta (17).
2. Irrota ruuvit (11) ja työnnä molemmat lastusuojalevyt (12) (koneen vasemmalla ja oikealla puolella) ylös.
3. Avaa ruuvit (18) (edessä ja takana) ja säädä viistekulma haluttuun kulmaan kääntämällä pohjalevyä (13). Lue säädetty viistekulma asteikosta (17).
4. Kiristä ruuvit (18) (edessä ja takaa) tiukkaan.
5. Työnnä molemmat lastusuojalevyt (12) (koneen vasemmalla ja oikealla puolella) täysin alas. Kiristä ruuvit (11) (koneen vasemmalla ja oikealla puolella).
6. Viistekulmaa muuttamalla muuttuu myös viistekorkeus (rakenteen vuoksi). Säädä sen vuoksi aina viistekulman säädön jälkeen myös viistekorkeus uudelleen. Katso luku 7.2

7.2 Viistekorkeuden säätö

Säädä ensin viistekulma:

1. Tarkasta ensin, onko haluttu viistekulma säädetty: Lue säädetty viistekulma asteikosta (17). Säädä tarvittaessa. Katso luku 7.1

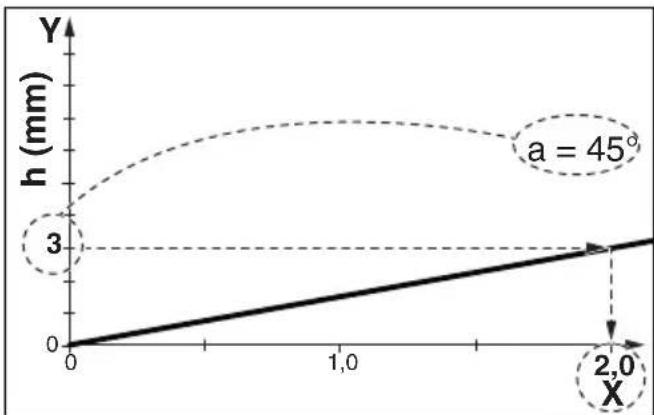

Määritä säätöarvo:

Huomautus: Luo korkeat viistekorkeudet aina useammassa jyrsintävaiheessa (vähintään 3). Kovat materiaalit vaativat vielä useamman jyrsintäkerran. Tämä tuo seuraavia etuja: pidempi kääntöterän seisonta-aika, parempi työstettävän pinnan laatu, miellyttävämpi työskentely.

Älä ylitä alla mainittuja "viisteiden maksimikorkeuksia jyrsintäkertaa kohti".

Esim. 45°

1. jyrsintäkerta: maks. 9 mm
   2.+3. jyrsintäkerta: maks. 3 mm

Viisteen sallittua enimmäiskorkeutta (h _max ) ei saa ylittää (katso luku Tekniset tiedot).

Optimaalista pintalaatua varten on suositeltavaa jyrsiä vain vähän materiaalia viimeisessä jyrsintävaiheessa.

1. Valitse asetetulle Viistekulmalle soveltuva linja (Katso kaavio takapuolelta).

2. Esimerkiksi 45° viistekulmalle ja halutulle 3 mm:n viistekorkeudelle (katso kuva alla). Tulos: asetusarvo = 2,0.

Valitse Y-akselilta haluamasi viistekorkeus. Vedä vaakasuora viiva linjan leikkauspisteeseen. Vedä tästä leikkauspisteestä pystysuora viiva X-akselille. Lue arvo X-akselilta. Tämän arvon "X" sinun on nyt säädettävä koneeseen.

Huomautus: Diagrammi viittaa teräväkulmaisiin työstettäviin kappaleisiin. Työstettävissä kappaleissa, joiden reunat on pyöristetty, on tämä huomioitava ohjausreunan korkeutta säädettäessä.

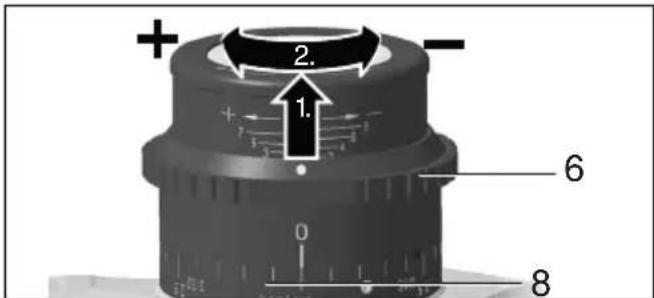

Viistekorkeuden asetus:

1. Vedä säätörengas (7) ylös ja käännä niin, että asteikolle (9) on säädetty arvo "X". Katso kuva (alla): säädetty arvo "X" = 2,0. (Yksi kierros vastaa "X" = 3. Suuremmille X-arvoille: suorita useampia kierroksia. Asteikkoa (6) käytetään säädön karkeassa arvioinnissa).

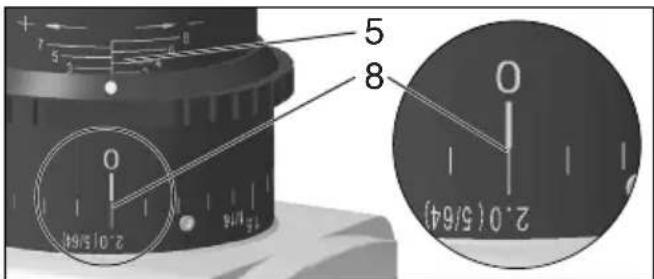

+ 2. 1. 6 0 8

5 8 0 2.0 (5/64)

1. Suorita koejyrsintä.
2. Jos viimeiseen jyrsintävaiheeseen halutaan säätää erittäin tarkka viistekorkeus, toimi seuraavasti: Suorita koejyrsintä. Mittaa jyrsitty viistekorkeus ja sovita se tarvittaessa yhden asteikkoviivan verran säätöruuvia (7) kääntämällä: Käännös

myötäpäivään = korkeampi viistekorkeus. Käännös vastapäivään = pienempi viistekorkeus. Suorita uusi koejyrsintä. Toista vaihe tarvittaessa.

8. Käyttö

8.1 Päälle-/poiskytkeminen

Ohjaa konetta aina molemmin käsin.

Kytke kone ensin päälle ja vie vasta sitten käyttötarvike työstettävään kappaleeseen.

Estä tahaton käynnistyminen: Kytke kone aina pois päältä, jos vedät pistokkeen irti rasiasta tai jos sähkönsyötössä on katkoksia.

Jatkuvassa kytkennässä kone käy edelleen, vaikka se pääsisi riistäytymään käsistä. Sen si laitteen kahvoista on aina pidettävä kiinni, ava tukeva asento ja työskenneltävä ittyneesti.

Huolehdi siitä, että kone ei levitä pölyä ja lastuja tai ime niitä. Kun kytket koneen pois ä, laske kone kädestäsi vasta sitten, kun en moottori on täysin pysähtynyt.

Palautuva päällekytkentä (katso sivu 3, kuva B):

Päällekytkeminen: Työnnä painokytkin (22) ensin eteen ja sen jälkeen työnnä painokytkin (22) ylös.

Polskytkeminen: Vapauta painokytkin (22).

Jatkuvan käytön päällekytkentä:

Päällekytkeminen: Kytke kone päälle ylempänä olevan kuvauksen mukaan. Työnnä nyt painokytkintä (22) uudelleen eteen ja pienennä kuormitusta etuasennossa painokytkimen (22) lukitsemiseksi (jatkuva kytkentä).

Poiskytkeminen: Paina painokytkintä (22) ylös ja vapauta se.

8.2 Kierrosluvun säätö

Kierrosluku voidaan esivalita säätöpyörällä (15) ja muuttaa sitä portaattomasti.

Asetukset 1–6 vastaavat suurin piirtein seuraavia kuormittamattomia pyörimisnopeuksia:

1......6 200 / min 4 ......9 600 / min

2.....7 100 / min 5 .....11 100 / min

3......8 300 / min 6 ......12 000 / min

VTC-elektroniikka mahdollistaa kulloisellekin materiaalille sopivan työskentelyn ja lähestulkoon vakiona pysyvän kierrosluvun myös kuormituksen yhteydessä.

Kierroslukusuositukset eri materiaaleille:

Alumiini, kupari, messinki....4-6

Teräs maks. 400 N/mm ^2 ......4-6

Teräs maks. 600 N/mm ^2 ......3-5

Teräs maks. 900 N/mm ^2 ......2-4

Ruostumaton teräs 1-3

Optimaalisen säädön löytää parhaiten kokeilemalla.

8.3 Yleiset työohjeet

1. Tarkasta kääntöterät (20). Vaihda vahingoittuneet tai kuluneet kääntöterät.

2. Kiinnitä työstettävä kappale puristumilla tärisemättömäksi.

3. Huomioi luku 8.4 putkia työstettäessä.

4. Säädä viistekulma (katso luku 7.1).

5. Säädä viistekorkeus (katso luku 7.2).

6. Pidä aina kiinni koneen kahvoista molemmin käsin, ota tukeva asento ja työskentele keskittyneesti.

7. Kääntöterät (20) eivät kosketa työkappaletta. Kytke päälle vasta sitten, kun kone on pohjalevyn (13) kanssa työstettävän kappaleen päällä ja vie vasta sen jälkeen käyttötarvike hitaasti työstettävään kappaleeseen.

8. Työnnä kone vain koneessa nuolella (14) merkittyyn suuntaan.

Työnnä konetta vain nuolen (14) suuntaisesti. Muutoin syntyy takaiskun vaara. Työskentele rauhallisella, työstettävälle materiaalille sopivalla etenemisvauhdilla. Älä kallista, paina tai heiluta konetta.

1. Ohjaa konetta siten, että pohjalevy (13) on työstettävää kappaletta vasten.

2. Työn lopettaminen: Ohjaa käyttötarvike pois työstettävästä kappaleesta, sammuta kone. Anna moottorin pysähtyä, ennen kuin laitat koneen sivuun.

8.4 Ulkoreunan putkien työstö

1. Määritä työstettävän putken halkaisija.
2. Katso sivu 3, kuva C: Kiinnitä tukirulla (23) kuvan mukaisesti pohjalevyyn (13). Siirrä tukirullaa (23) ja säädä asteikossa (24) putken halkaisija. Kiristä tukirullan mutteri kiintoavaimella ja kiinnitä siten tukirulla.
3. Huomioi yleiset työohjeet (luku 8.3).
4. Pidä aina kiinni koneen kahvoista molemmin käsin, ota tukeva asento ja työskentele keskittyneesti.
5. Aseta kone tukirullan (23) kanssa putken ulkopinnalle. Aseta tämän jälkeen pohjalevy putken pään pinnalle.
6. Kääntöterät (20) eivät vielä kosketa työkappaletta. Kytke ensin päälle, käännä sitten kone hitaasti tukirullan (23) ympäri ja siten aseta jyrsinpää työkappaleelle.
7. Huomioi yleiset työohjeet (luku 8.3).

8.5 Pohjalevyn (13) kääntömahdollisuus

Jos haluat määrättyjä työtehtäviä varten, että pohjalevy (13) on mieluummin pitkittäin asennettuna, Metabo-huoltopalvelu antaa pyynnöstä käyttöösi muunto-ohjeen, jos sitä ei ole pakkauksessa. Löydät tietoa myös osoitteesta www.metabo.com.

9. Huolto

9.1 Kääntöterien vaihtaminen

Vedä pistoke irti pistorasiasta ennen säätöjen, muutostöiden, huoltotöiden tai puhdistuksen suorittamista.

SUOMIfi

Kääntöterät, teränpidin, työstettävä kappale ja lastut voivat olla kuumia. Käytä suojakäsineitä.

Tarkasta säännöllisesti teränpidin (19). Korjauta tai vaihdata vaurioitunut tai kulunut teränpidin.

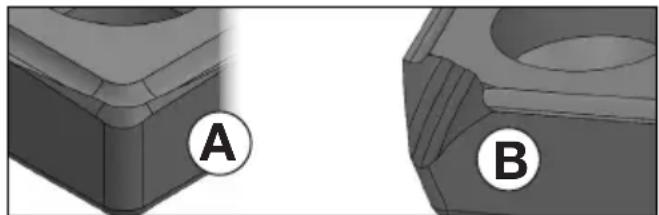

Tarkasta kaikki kääntöterät (20) säännöllisesti. Vaihda vahingoittuneet tai kuluneet kääntöterät.

Teroita tai korvaa ajoissa tylsyneet kääntöterät tai terät, joiden pinnoite on kulunut loppuun. Tylsät kääntöterät kasvattavat riskiä, että kone jää kiinni ja luisuu paikoiltaan, tai että teränpidin (19) vaurioituu.

Älä käytä erittäin kuluneita tai viallisia kääntöteriä.

Teroita tai vaihda aina kaikki kääntöterät.

Käytä vain Metabon hyväksymiä kääntöteriä. Katso luku Lisätarvikkeet.

Kuva A: Normaali kuluminen: käännä/vaihda kääntöterä.

Kuva B: Kuluminen kovia materiaaleja käsiteltäessä: käännä/vaihda kääntöterä. Jos kääntöterä on kulunut voimakkaammin, älä käytä sitä enää vaan vaihda se uuteen.

1. Irrota ruuvit (11) ja työnnä lastusuojalevy (12) ylös.
2. Käännä teränpidintä (19) tarvittaessa käsin.
3. Ruuvaa kiinnitysruuvi (21) ulos ja irrota kääntöterä (20).
4. Puhdista kääntöterä (20) ja teränpitimen (19) kiinnityspinnat.
5. Teroita kääntöterä tai, jos kaikki leikkuusärmät ovat tylsyneet, vaihda uusi kääntöterä.
6. Ruuvaa kääntöterä (20) kiinnitysruuvilla (21) takaisin paikalleen. Kiristysmomentti: 3,5 Nm.
7. Työnnä lastunsuojalevy (12) kokonaan alas. Kiristä ruuvit (11) pitävästi paikoilleen.

Huomautus: Syitä kääntöterien murtuneille kulmille tai vakavimmissa tapauksissa täysin rikkoutuneelle kääntöterälle voi olla:

• Iskut kääntöterään väärän työtavan vuoksi: huomioi luku 8.3.
• Työstettävän kappaleen tärinä: kiinnitä työstettävä kappale puristimilla.
• Kääntöterää ei ole kiinnitetty oikein: Puhdista aina kiinnityspinnat ja huomioi vääntömomentti.

- Kääntöterää ei ole kiinnitetty oikein: liian kuluneissa kääntöterissä ei ole enää riittävää kiinnityspintaa, jonka vuoksi niitä ei saa enää kiinnitettyä varmasti. Vaihda liiaksi kuluneet kääntöterät.

10. Puhdistus

Irrota verkkopistoke pistorasiasta.

Lastut ja hiukkaset voivat takertua jyrsinpäähän (19). Se voi aiheuttaa jyrsinpään jumittumisen. Puhdista säännöllisesti jyrsinpäästä ja sen ympäristöstä lastut ja hiukkaset.

Tee jyrsinpäälle säännöllisin väliajoin silmämääräinen tarkastus vaurioiden ja kulumisen varalta.

Työskenneltäessä hiukkasia voi kertyä sähkötyökalun sisälle. Se heikentää sähkötyökalun jäähdytystä. Johtavat kerrostumat voivat heikentää sähkötyökalun suojaeristystä ja aiheuttaa sähkövaaroja.

Imuroi sähkötyökalun etu- ja takapuolella olevat tuuletusraot säännöllisesti, usein ja huolellisesti. Irrota sähkötyökalu ensin virtalähteestä ja käytä suojalaseja ja hengityksensuojainta.

11. Häiriöiden korjaus

Elektroniikan signaalinäyttö (16) palaa ja kuormituskierrosluku alenee. Koneen kuormitus on liian korkea! Pienennä

työntöpainetta, kunnes elektroniikan merkkivalo sammuu.

-Kone ei toimi.Elektroniikan merkkivalo (16) (riippuu varustuksesta)

…… vilkkuu.Uudelleenkäynnistyksen esto on lauennut. Kun päällekytketyn koneen verkkopistoke liitetään pistorasiaan tai virta on palannut sähkökatkoksen jälkeen, kone ei käynnisty. Kytke kone pois päältä ja sen jälkeen uudelleen päälle.

• Uudelleenkäynnistyksen esto: Kun päällekytketyn koneen verkkopistoke kytketään virtalähteeseen tai virta on palannut sähkökatkoksen jälkeen, kone ei käynnisty. Kytke kone pois päältä ja sen jälkeen uudelleen päälle.
• Käynnistysten yhteydessä jännite voi laskea tilapäisesti. Epäsuotuisissa verkko-olosuhteissa verkon muissa laitteissa saattaa esiintyä häiriöitä. Häiriöitä ei esiinny, mikäli impedanssi on alle 0,4 ohmia.

12. Lisätarvikkeet

Käytä ainoastaan alkuperäisiä Metabon lisätarvikkeita.

Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot.

Kiinnitä lisätarvikkeet pitävästi paikoilleen. Jos sahaa käytetään telineessä: Kiinnitä saha tukevasti. Hallinnan menetys voi aiheuttaa tapaturmia.

A 10 kovametallikääntölevyä, Universal...... 6.23564000
B 10 kovametallikääntölevyä, ruostumaton teräs 6.23565000
C 10 kovametallikääntölevyä, alumiini ...... 6.23559000
D Kiinnitysruuvi kääntölevyille.... 6.23566000

Lisävarusteiden täydellisen valikoiman löydät osoitteesta www.metabo.com tai luettelosta.

13. Korjaus

Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.

Varaosaluettelot voit ladata osoitteesta www.metabo.com.

14. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

Pakkausmateriaalit on hävitettävä paikallisia määräyksiä noudattaen niiden tunnisteiden mukaisesti. Lisätietoa löytyy osoitteessa ww.metabo.com kohdassa Asiakaspalvelu.

Vain EU-maita koskien: Älä hävitä sähkötyökaluja sekajätteen mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin

2012/19/EU ja sen kansallisen täytäntöönpanon mukaan käytetyt sähkötyökalut on kerättävä erikseen ja toimitettava ympäristöä säästävään kierrätykseen.

15. Tekniset tiedot

Selitykset sivulla 4 annetuille tiedoille. Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia.

n = kierrosluku kuormittamattomana (huippukierrosluku)

P_1 =nimellisottoteho

P_2 =antoteho

h_max = maks. viistekorkeus

b_ =maks.viisteleveys

a = viistekulma

d_ =pienin mahdollinen putken halkaisija

m = paino ilman verkkojohtoa

Mittausarvot ilmoitettu EN 62841 mukaan.

Suojausluokan II kone

\~ Vaihtovirta

Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat asianomaisia voimassa olevia standardeja).

Päästöarvot

Nämä arvot mahdollistavat sähkötyökalun

päästöjen arvioimisen ja erilaisten sähkötyökalujen

keskinäisen vertailun. Käyttöolosuhteiden ja sähkötyökalun tai terien kunnon mukaisesti todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Ota arvioinnissa huomioon työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet esim. työnjärjestelyyn liittyvät toimenpiteet.

Tärinän kokonaisarvo (kolmen suunnan vektorien summa), määritetty EN 62841 mukaan:

a_h,SG =tärinän päästöarvo K_h,SG =epävarmuus (värähtely)

Tyypillinen A-painotettu äänitaso:

L_WA =äänitehotaso

K_pA , K_WA=epävarmuus

Käytössä melutaso voi ylittää 80 dB (A).

Käytä kuulonsuojaimia!

Sähkömagneettiset häiriöt:

Erittäin voimakkaiden ulkoisten sähkömagneettisten häiriöiden vaikutuksesta voi joissakin tapauksissa ilmetä ohimeneviä kierroslukuvaihteluita tai uudelleenkäynnistyksen esto laueta. Kytke tässä tapauksessa kone pois päältä ja sen jälkeen uudelleen päälle.
