ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KFMV 17-15 F METABO

el Πρωτότυπο οδηγιώνχρήσης 104

Πρωτότυπο οδηγιώνχρήσης

1. Δήλωση συμμόρφωσης

Δηλώνουμε με ιδία ευθύνη: Αυτές οι φρέζες ακμών, που αναγνωρίζονται μέσω τύπου και αριθμού σειράς *1), ανταποκρίνονται σε όλες τις σχετικές διατάξεις των οδηγιών *2) και των προτύπων *3). Τεχνικά έγγραφα στο *4) - βλέπε σελίδα 4.

2. Σκόπιμη χρήση

Η φρέζα ακμών προβλέπεται για το φρεζάρισμα ακμών χάλυβα, ανοξείδωτου χάλυβα, αλουμινίου και κραμάτων αλουμινίου σε επαγγελματικές εφαρμογές.

Για ζημιές που ενδέχεται να προκύψουν από μη ενδεδειγμένη χρήση φέρει την αποκλειστική ευθύνη ο χρήστης.

Πρέπει να τηρούνται οι γενικά αναγνωρισμένες προδιαγραφές περί πρόληψης ατυχημάτων και οι παραδιδόμενες υποδείξεις ασφαλείας.

3. Γενικές επισημάνσεις ασφαλείας

Προσέξτε για τη δική σας προστασία, καθώς και για την προστασία του ηλεκτρικού σας εργαλείου εκείνα τα σημεία του κειμένου, που

χαρακτηρίζονται με αυτό το σύμβολο!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του κινδύνου τραυματισμού διαβάστε τις οδηγίες λειτουργίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Διαβάστε όλες τις υποδείξεις ασφαλείας, οδηγίες, εικονογραφήσεις και όλα τα τεχνικά στοιχεία, που συνοδεύουν αυτό το ηλεκτρικό εργαλείο. Αμέλειες κατά την τήρηση των ακολουθων υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά καιή σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για το μέλλον.

Παραδώστε σε άλλους το ηλεκτρικό σας εργαλείο μόνο μαζί με αυτά τα έγγραφα.

4. Ειδικές υποδείξεις ασφαλείας

α) Κρατάτε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες επιφάνειες λαβής, σταν εκτελείτε εργασίες, στις οποίες το εξάρτημα μπορεί να προξενήσει ζημιά στο ηλεκτρικό καλώδιο του ίδιου του εργαλείου. Η επαφή με έναν ηλεκτροφόρο αγωγό μπορεί να θέσει επίσης τα μεταλλικά μέρη του εργαλείου υπό τάση και να προκαλέσει ηλεκτροπληξία.
β) Στερεώστε και ασφαλίστε το τεμάχιο προς επεξεργασία με σφιγκτήρες ή με άλλο τρόπο

σε ένα σταθερό υποστήριγμα. Όταν κρατάτε το τεμάχιο επεξεργασίας μόνο με το χέρι ή πάνω στο σώμα σας, δεν είναι σταθερό, πράγμα που μπορεί να οδηγήσει σε απώλεια του ελέγχου.

γ) Μη χρησιμοποιείτε πρόσθετο εξοπλισμό, ο οποίος δεν προβλέπεται και δεν συνιστάται από τον κατασκευαστή ειδικά για αυτό το ηλεκτρικό εργαλείο. Μόνο το γεγονός ότι μπορείτε να στερεώσετε τον προσθετο εξοπλισμό στο ηλεκτρικό σας εργαλείο, δεν εξασφαλίζει καμία ασφαλή χρήση.
δ) Μη χρησιμοποιείτε κανένα χαλασμένο εξάρτημα εργασίας. Πριν από κάθε χρήση ελέγχετε τις αναστρεφόμενες κοπτικές πλάκες για σχισίματα, ρωγμές, γήρανση ή σοβαρες φθορές. Όταν το ηλεκτρικό εργαλείο ή το εξάρτημα πέσει κάτω, ελεγξτε, εάν έχει υποστεί ζημιά ή χρησιμοποιήστε ένα άψογο εργαλείο/ εξάρτημα.
ε) Φοράτε τον προσωπικό εξοπλισμό προστασίας. Χρησιμοποιείτε, ανάλογα με τη χρήση πλήρη μάσκα προσώπου, προστασία των ματιών ή προστατευτικά γυαλιά. Στον βαθμό που είναι σκόπιμο, χρησιμοποιείτε μάσκα προστασίας από τη σκόνη, ωτοασπίδες, προστατευτικά γάντια ή ειδική ποδιά, που συγκρατεί μακριά σας τα μικρά σωματίδια του υλικού. Τα μάτια πρέπει να προστατεύονται από τα εκτοξευόμενα ξένα σώματα, που δημιουργούνται στις διάφορες εφαρμογές. Η μάσκα προστασίας από τη σκόνη ή η μάσκα προστασίας αναπνοής πρέπει να φίλτράρουν τη σκόνη που δημιουργείται κατά την εργασία. Όταν είστε εκτεθειμένοι για μεγαλύτερο χρονικό διάστημα σε δυνατό θόρυβο, μπορείτε να χάσετε την ακοή σας.
στ) Προσέξτε να παραμένουν τα άλλα άτομα σε ασφαλή απόσταση από την περιοχή της εργασίας σας. Κάθε άτομο που περνά στην περιοχή εργασίας, πρέπει να φέρει προσωπικό εξοπλισμό προστασίας. Τμήματα του τεμαχίου επεξεργασίας ή σπασμένα εξαρτήματα εργασίας μπορούν να εκσφενδονιστούν και να προκαλέσουν τραυματισμούς σε άτομα που βρίσκονται εκτός της άμεσης θέσης εργασίας.
ζ) Κρατάτε το ηλεκτρικό εργαλείο κατά το ξεκίνημα πάντοτε σταθερά. Κατά την επιτάχυνση στον πλήρη αριθμό στροφών μπορεί η ροπή αντίδρασης του κινητήρα να έχει ως αποτέλεσμα, την περιστροφή του ηλεκτρικού εργαλείου.
η) Όταν είναι δυνατό, χρησιμοποιείτε σφιγκτήρες για να σταθεροποιήσετε το τεμάχιο προς επεξεργασία. Μην κρατάτε ποτέ ένα μικρό επεξεργαζόμενο τεμάχιο στο ένα χέρι και το ηλεκτρικό εργαλείο στο άλλο, κατά τη διάρκεια της εργασίας σας. Με το σφίξιμο μικρών επεξεργαζόμενων τεμαχίων, έχετε ελεύθερα και τα δύο χέρια για τον καλύτερο έλεγχο του ηλεκτρικού εργαλείου.

θ) Ποτέ μην αποθέτετε το ηλεκτρικό εργαλείο, αν δεν ακινητοποιηθεί εντελώς το εξαρτημα. Το περιστρεφόμενο εξάρτημα μπορεί να έρθει σε επαφή με την επιφάνεια απόθεσης και να χάσετε έτσι τον έλεγχο του ηλεκτρικού σας εργαλείου.
1) Ποτέ μην ενεργοποιείτε το ηλεκτρικό εργαλείο κατά τη μεταφορά. Τα ρούχα σας μπορούν κατά λάθος να έρθουν σε επαφή με το περιστρεφόμενο εξάρτημα, να μαγκωθούν και το εξάρτημα να σας τρυπήσει.
ια) Καθαρίζετε τακτικά τις σχισμές αερισμού του ηλεκτρικού σας εργαλείου. Ο ανεμιστήρας του κινητήρα τραβά σκόνη μέσα στο περίβλημα και μια μεγάλη συγκέντρωση μεταλλικής σκόνης μπορεί να προκαλέσει ηλεκτρικούς κινδύνους.
(β) Ποτέ μη χρησιμοποιείτε το ηλεκτρικό εργαλείο κοντά σε εύφλεκτα υλικά. Οι σπινθήρες και οι θερμά ροκανίδια μπορούν να προκαλέσουν ανάφλεξη αυτών των υλικών.
(γ) Μη χρησιμοποιείτε εξαρτήματα που απαιτούν ρευστά ψυκτικά μέσα. Η χρήση νερού ή άλλων υγρών ψυκτικών μέσων μπορεί να οδηγήσει σε ηλεκτροπληξία.

4.1 Ανάκρουση και αντίστοιχες υποδείξεις ασφαλείας

Η ανάκρουση είναι η ξαφνική αντίδραση λόγω μαγκώματος ή εμπλοκής του περιστρεφόμενου εξαρτήματος. Το μάγκωμα ή η εμπλοκή οδηγούν σε μια ξαφνική ακινητοποίηση του περιστρεφόμενου εξαρτήματος. Έτσι ένα ανεξέλεγκτο ηλεκτρικό εργαλείο κινείται με επιτάχυνση ενάντια στη φορά περιστροφής του εξαρτήματος στο σημείο εμπλοκής.

Εάν μία αναστρεφόμενη κοπτική πλάκα σκαλώσει ή μπλοκάρει μέσα στο επεξεργαζόμενο τεμάχιο, μπορεί η ακμή της αναστρεφόμενης κοπτικής πλάκας, η οποία εισχωρεί στο επεξεργαζόμενο τεμάχιο, να σκαλώσει με αποτέλεσμα να σπάσει η πλάκα ή να προκαλέσει ανάκρουση. Η βάση της αναστρεφόμενης κοπτικής πλάκας κινείται μετά προς τον χειριστή ή απομακρύνεται από αυτόν, ανάλογα με τη φορά περιστροφής της βάσης της αναστρεφόμενης κοπτικής πλάκας στο σημείο εμπλοκής. Σε αυτήν την περίπτωση μπορούν οι αναστρεφόμενες κοπτικές πλάκες ακόμα και να σπάσουν.

Μια ανάκρουση είναι η συνέπεια μιας εσφαλμένης χρήσης του ηλεκτρικού εργαλείου. Μπορεί να αποφευχθεί με τα κατάλληλα μέτρα προφύλαξης, όπως περιγράφονται στη συνέχεια.

a) Κρατάτε το ηλεκτρικό εργαλείο σταθερά και φέρτε το σώμα και τα χέρια σας σε μια θέση, στην οποία μπορείτε να αντιμετωπίσετε τις δυνάμεις ανάκρουσης. Ο χειριστής μπορεί με τα κατάλληλα μέτρα προφύλαξης να ελέγξει τις δυνάμεις ανάκρουσης και αντίδρασης.
β) Να εργάζεστε ιδιαίτερα προσεκτικά στην περιοχή γωνιών, κοφτερών ακμών κτλ. Εμποδίζετε, την απώθηση του εξαρτήματος από το επεξεργαζόμενο τεμάχιο και το μάγκωμα. Το περιστρεφόμενο εξάρτημα μπορεί

να μαγκώσει αν συναντήσει γωνίες ή μυτερές ακμές. Αυτό προκαλεί την απώλεια του ελέγχου ή την ανάκρουση.

γ) Οδηγείτε το εξάρτημα πάντοτε προς την ίδια κατεύθυνση στο υλικό, με την οποία εγκαταλείπει η ακμή κοπής το υλικό (αντιστοιχεί στην ίδια κατεύθυνση, στην οποία εκτινάζονται τα ροκανίδια). Η οδήγηση του ηλεκτρικού εργαλείου στη λάθος κατεύθυνση, έχει ως αποτέλεσμα να αποκλίνει η ακμή κοπής του εξαρτήματος από το επεξεργαζόμενο τεμάχιο, οπότε το ηλεκτρικό εργαλείο τραβιέται προς αυτήν την κατεύθυνση προώθησης.

δ) Αποφεύγετε το μπλοκάρισμα της αναστρεφομενης κοπτικής πλάκας ή την πολύ μεγάλη δύναμη πίεσης. Μη ρυθμίζετε ύψος λοξότμησης μεγαλύτερο από το επιτρεπτό. Μια υπερφόρτωση της αναστρεφόμενης κοπτικής πλάκας αυξάνει την καταπόνηση και την τάση για μάγκωμα ή μπλοκάρισμα και έτσι την πιθανότητα ανάκρουσης ή θραύσης της.

ε) Αποφεύγετε με το χέρι σας την περιοχή μπροστά και πίσω από την περιστρεφόμενη αναστρεφόμενη κοπτική πλάκα. Όταν κινείτε την αναστρεφόμενη κοπτική πλάκα στο τεμάχιο επεξεργασίας, απομακρύνοντάς την από το σώμα σας, μπορεί σε περίπτωση μιας ανάκρουσης να τιναχτεί το ηλεκτρικό εργαλείο μαζί με την περιστρεφόμενη αναστρεφόμενη κοπτική πλάκα απευθείας πάνω σας.

Περιστρέψτε ή αντικαταστήστε εγκαίρως τις αναστρεφόμενες κοπτικές πλάκες, όταν έχουν στομώσει ή έχει φθαρεί η επίχρισή τους. Στομωμένες αναστρεφόμενες κοπτικές πλάκες αυξάνουν τον κίνδυνο να μπλοκάρει το μηχάνημα και να εκτιναχτεί.

4.2 Περαιτέρω υποδείξεις ασφαλείας: Κρατάτε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες επιφάνειες λαβής, επειδή η φρέζα μπορεί να προξενήσει ζημιά στο ηλεκτρικό καλώδιο του ίδιου του εργαλείου. Η επαφή μ' έναν ηλεκτροφόρο αγωγό μπορεί να θέσει επίσης τα μεταλλικά μέρη του εργαλείου υπό τάση και να προκαλέσει μια ηλεκτροπληξία.

Διατηρείτε την περιοχή εργασίας καθαρή και καλά φωτισμένη. Η αταξία και οι μη φωτισμένες περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Φοράτε πάντοτε προστατευτικά γυαλιά.

Χρησιμοποιείτε προστασία ακοής.

Χρησιμοποιείτε κατάλληλη ενδυμασία προστασίας.

Προσέξτε ώστε να μην τραυματιστεί κάποιος όταν εκσφενδονίζονται ξένα σωματίδια.

ΕΛΛΗΝΙΚΑει

Κρατάτε τα πλησίον ευρισκόμενα άτομα και ζώα σε ασφαλή απόσταση από τη συσκευή.

Κρατάτε τα μαλλιά, χαλαρά ρούχα, δάχτυλα και άλλα μέρη του σώματος μακριά από το μηχάνημα. Μπορεί να όύν και να παρασυρθούν. Αν έχετε μακριά ι χρησιμοποιείτε ένα δίχτυ μαλλιών.

Προειδοποίηση από περιστρεφόμενα εξαρτήματα

Προτού πραγματοποιήσετε μία οποιαδήποτε ρύθμιση, αλλαγή εξοπλισμού, συντήρηση ή καθαρισμό τραβήξτε το φις ην πρίζα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Χρησιμοποιείτε το ηλεκτρικό εργαλείο πάντα με τα δύο χέρια.

Κίνδυνος σύνθλιψης και τραυματισμού από αιχμηρές ακμές. Φοράτε προστατευτικά γάντια.

Οι αναστρεφόμενες κοπτικές πλάκες, η βάση τους, το τεμάχιο επεξεργασίας και τα ροκανίδια, μπορεί μετά τη δουλειά να είναι θερμά. Φοράτε προστατευτικά γάντια.

Σε περίπτωση που πρόκειται να εργαστείτε για μεγαλύτερο χρονικό διάστημα, φορέστε οπωσδήποτε προστασία ακοής. Η επίδραση για μεγαλύτερο χρονικό διάστημα υψηλής ηχητικής στάθμης μπορεί να οδηγήσει σε βλάβη της ακοής.

Χρησιμοποιείτε μόνο κοφτερές και άφθαρτες αναστρεφόμενες κοπτικές πλάκες.

Το τεμάχιο επεξεργασίας πρέπει να ακουμπά σταθερά και να είναι ασφαλισμένο, π.χ. με τη βοήθεια σφιγκτήρων. Τα μεγάλα τεμάχια επεξεργασίας πρέπει να υποστηρίζονται επαρκώς.

Φροντίστε ώστε οι σπινθήρες και τα θερμά ροκανίδια που δημιουργούνται κατά τη χρήση να μην προκαλέσουν κανένα κίνδυνο, να μην εκτιναχτούν π.χ. επάνω στον χρήστη ή σε άλλα άτομα ή να αναφλέξουν εύφλεκτες ουσίες. Επικίνδυνες περιοχές πρέπει να προστατεύονται με δύσφλεκτα καλύμματα. Να έχετε πάντοτε έτοιμο στις επικίνδυνες περιοχές ένα κατάλληλο πυροσβεστικό μέσο.

Κρατάτε το εργαλείο πάντοτε καλά με τα δύο χέρια από τις προβλεπόμενες χειρολαβές, στέκεστε σταθερά και εργάζεστε συγκεντρωμένοι.

Κρατάτε τα χέρια σας μακριά από την περιοχή φρεζαρίσματος και από το χρησιμοποιούμενο εξάρτημα.

Μην πιάνετε το περιστρεφόμενο εξάρτημα! Απομακρύνετε τα πριονίδια και όμοια υλικά μόνον, όταν το εργαλείο είναι ακινητοποιημένο.

Δεν επιτρέπεται η χρήση χαλασμένων, μη στρογγυλών και δονούμενων εργαλείων.

Σφίξτε επαρκώς τις βίδες της ρύθμισης γωνίας της ράγας οδήγησης και τις βίδες των πλακών οδήγησης.

Μην εργάζεστε με το μηχάνημα επάνω από το κεφάλι σας.

Τα άτομα που δεν είναι εξοικειωμένα με τις οδηγίες λειτουργίας δεν επιτρέπεται να χρησιμοποιούν τη συσκευή. Επιβλέπετε τα παιδιά, για να εξασφαλίζεται ότι δεν παίζουν με τη συσκευή.

Η συσκευή δεν επιτρέπεται να χρησιμοποιηθεί ή να φυλαχτεί στην ύπαιθρο κάτω από συνθήκες υγρασίας.

Μείωση επιβάρυνσης από σκόνη:

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Ορισμένα είδη σκόνης που παράγονται κατά τη λείανση με

γυαλόχαρτο, κατά το πριόνισμα, τρόχισμα, τρύπημα και με άλλες εργασίες, περιέχουν χημικές ουσίες, οι οποίες είναι γνωστό, ότι μπορεί να προξενήσουν καρκίνο, γενετικές ανωμαλίες ή άλλες βλάβες της αναπαραγωγής. Μερικά παραδείγματα αυτών των χημικών ουσιών είναι:

- Μόλυβδος από μολυβδούχα επιχρίσματα,

- ορυκτή σκόνη από δομικούς λίθους, τσιμέντο και άλλα υλικά τοιχοποιίας και

- αρσενικό και χρώμιο από χημικά επεξεργασμένο ξύλο.

Ο κίνδυνος που διατρέχετε από αυτήν την επιβάρυνση, εξαρτάται από το πόσο συχνά εκτελείτε αυτήν την εργασία. Για να μειώσετε την επιβάρυνση από αυτές τις χημικές ουσίες: εργάζεστε σε έναν καλά αεριζόμενο χώρο φορώντας έναν εγκεκριμένο εξοπλισμό προστασίας, όπως π.χ. μάσκες προστασίας από τη σκόνη, οι οποίες είναι κατασκευασμένες έτσι, ώστε να φίλτράρουν τα μικροσκοπικά μικρά σωματίδια.

Αυτό ισχύει επίσης και για είδη σκόνης άλλων υλικών, όπως π.χ. ορισμένα είδη ξυλείας (όπως σκόνη δρυός ή οξιάς), μέταλλα, αμίαντος. Άλλες γνωστές ασθένειες είναι π.χ. αλλεργικές αντιδράσεις, νοσήματα του αναπνευστικού συστήματος. Μην αφήνετε την σκόνη να εισχωρήσει στο σώμα.

Προσέξτε τις οδηγίες που ισχύουν για το υλικό, το προσωπικό, την περίπτωση εφαρμογής και το σημείο χρήσης και τους εθνικούς κανονισμούς (π.χ. κανονισμοί εργασιακής ασφάλειας, απόρριψη).

Συλλέξτε τα σωματίδια που προκύπτουν στο σημείο της δημιουργίας τους, αποφύγετε τις συσσωρεύσεις στον περιβάλλοντα χώρο.

Χρησιμοποιείτε κατάλληλο για ειδικές εργασίες πρόσθετο εξοπλισμό. Έτσι φθάνουν λιγότερα σωματίδια ανεξέλεγκτα στο περιβάλλον.

Χρησιμοποιείτε ένα κατάλληλο σύστημα αναρρόφησης σκόνης.

Μειώστε την επιβάρυνση από τη σκόνη με τους εξής τρόπους:

- στρέφοντας τα εξερχόμενα σωματίδια και τη σκόνη απαερίων του εργαλείου όχι πάνω σας ή προς άτομα που βρίσκονται κοντά σας ή πάνω σε συσσωρευμένη σκόνη,

• χρησιμοποιώντας μία εγκατάσταση αναρρόφησης καιή μία συσκευή καθαρισμού του αέρα,
• αερίζοντας καλά τον χώρο εργασίας και διατηρώντας τον καθαρό αναρροφώντας τους ρύπους. Το σκούπισμα ή το ξεφύσημα στροβιλίζει τη σκόνη.
• Αναρροφάτε ή πλένετε την ενδυμασία προστασίας. Μην ξεφυσάτε, χτυπάτε ή καθαρίζετε με βούρτσες.

4.3 Ειδικές υποδείξεις ασφαλείας για ηλεκτρικά εργαλεία:

Προτού πραγματοποιήσετε μία οποιαδήποτε ρύθμιση, αλλαγή εξοπλισμού, συντήρηση ή καθαρισμό τραβήξτε το φις από την πρίζα.

Συνιστάται η χρήση μιας μόνιμης εγκατάστασης αναρρόφησης. Συνδέετε πάντα προηγουμένως ένα ρελέ διαρροής FI (RCD) με μέγ. ρεύμα ενεργοποίησης 30 mA. Σε περίπτωση απενεργοποίησης του εργαλείου μέσω του ρελέ διαρροής πρέπει το εργαλείο να ελεγχθεί και να καθαριστεί. Βλέπε στο κεφάλαιο 10. Καθαρισμός.

5. Επισκόπηση

Βλέπε σελίδα 2 και 3.

1 Κλειστή τοξωτή χειρολαβή
2 Οδοντωτές ροδέλες
3 Βίδες τύπου πεταλούδας
4 Κοχλιοτομημένες οπές στο περίβλημα του κιβωτίου μετάδοσης
5 Πλευρική χειρολαβή
6 Κλίμακα (ύψος λοξότμησης)
7 Δακτύλιος ρύθμισης (ύψος λοξότμησης)
8 Βίδες σύσφιγξης του δακτυλίου κλίμακας
9 Δακτύλιος κλίμακας (ύψος λοξότμησης)
10 Χειρολαβή

11 Βίδες των ελασμάτων προστασίας από τα ροκανίδια

12 Ελάσματα προστασίας από τα ροκανίδια

13 Πλάκα βάσης

14 Βέλος = προβλεπόμενη κατεύθυνση εργασίας

15 Ρυθμιστικός τροχίσκος του αριθμού στροφών

16 Ηλεκτρονική ενδεικτική λυχνία

17 Κλίμακα (γωνία λοξότμησης)

18 Βίδες (γωνία λοξότμησης)

19 Εξάρτημα συγκράτησης αναστρεφόμενης κοπτικής πλάκας / κεφαλή φρέζας

20 Αναστρεφόμενη κοπτική πλάκα

21 Βίδα στερέωσης της αναστρεφόμενης κοπτικής πλάκας

22 Πληκτροδιακόπτης

23 Ρολό οδήγησης

24 Κλίμακα (διάμετρος σωλήνων)

6. Έναρξη της λειτουργίας

⚠️ Πριν από τη θέση σε λειτουργία ελέγξτε αν η τάση και η συχνότητα που αναφέρονται στην πινακίδα τύπου ταυτίζονται με τα στοιχεία του ηλεκτρικού σας δικτύου.

Συνδέετε πάντα προηγουμένως ένα ρελέ διαρροής FI (RCD) με μέγ. ρεύμα ενεργοποίησης 30 mA.

6.1 Τοποθέτηση της πρόσθετης χειρολαβής

Εργάζεστε μόνο εφόσον έχει τοποθετηθεί η κλειστή τοξωτή χειρολαβή (1) ή μια πλευρική χειρολαβή Metabo (5)! Τοποθετήστε τη χειρολαβή όπως εμφανίζεται στην εικόνα (βλέπε σελίδα 2, εικ. Α).

Τοποθέτηση κλειστής τοξωτής χειρολαβής (1)

• Τοποθετήστε τους δίσκους ασφάλισης (2) στα αριστερά και στα δεξιά πάνω στη χειρολαβή (1).
• Ωθήστε τη χειρολαβή (1) μαζί με τους δίσκους ασφάλισης (2) από μπροστά στο περίβλημα μηχανισμού μετάδοσης κίνησης.
• Τοποθετήστε τις πεταλούδες (3) αριστερά και δεξιά στη χειρολαβή (1) και βιδώστε τις ελαφρώς.
• Ρυθμίστε την επιθυμητή γωνία της χειρολαβής (1).
• Σφίξτε δυνατά τις βίδες τύπου πεταλούδας (3) αριστερά και δεξιά με το χέρι.

Τοποθέτηση πλευρικής χειρολαβής (5)

Κατά το φρεζάρισμα μικρών γωνιών (ρύθμιση < 30°) ενδέχεται ανάλογα με τις συνθήκες εργασίας να ενδείκνυται να χρησιμοποιείτε την πλευρική χειρολαβή (5) αντί της κλειστής τοξωτής χειρολαβής (1).

- Βιδώστε την πλευρική χειρολαβή (5) σταθερά στη δεξιά ή την αριστερή πλευρά του μηχανήματος. Για αυτό μπορούν να χρησιμοποιηθούν όλες οι πλευρικές χειρολαβές Metabo με σπείρωμα M8.

7. Ρύθμιση

⚠️ Протоú πραγματοποιήσετε μία οποιαδήποτε ρύθμιση, αλλαγή εξοπλισμού, συντήρηση ή καθαρισμό τραβήξτε το φις από την πρίζα.

Οι αναστρεφόμενες κοπτικές πλάκες, η βάση τους, το τεμάχιο επεξεργασίας και τα ροκανίδια, μπορεί μετά τη δουλειά να είναι θερμά. Φοράτε προστατευτικά γάντια.

7.1 Ρύθμιση γωνίας λοξότμησης

1. Δείτε την ένδειξη για τη ρυθμισμένη γωνία λοξότμησης στην κλίμακα (17).
2. Αφαιρέστε τις βίδες (11) και ωθήστε προς τα πάνω τα δύο ελάσματα προστασίας από τα ροκανίδια (12) (στα αριστερά και στα δεξιά του μηχανήματος).
3. Άφαιρέστε τις βίδες (18) (μπροστά και πίσω) και ρυθμίστε τη γωνία λοξότμησης περιστρέφοντας την πλάκα οδήγησης (13) έως την επιθυμητή γωνία. Δείτε την ένδειξη για τη ρυθμισμένη γωνία λοξότμησης στην κλίμακα (17).
4. Συσφίξτε με δύναμη τις βίδες (18) (μπροστά και πίσω).
5. Ωθήστε μέχρι τέλους προς τα κάτω τα δύο ελάσματα προστασίας από τα ροκανίδια (12)

ΕΛΛΗΝΙΚΑει

(στα αριστερά και στα δεξιά του μηχανήματος). Συσφίξτε τις βίδες (11) (στα αριστερά και στα δεξιά του μηχανήματος).

1. Όταν αλλάζει η γωνία λοξότμησης, αλλάζει και το ύψος λοξότμησης (εκ του σχεδιασμού). Για τον λόγο αυτό, κάθε φορά που προσαρμόζετε τη γωνία λοξότμησης θα πρέπει να ρυθμίζετε εκ νέου και το ύψος λοξότμησης. Βλέπε στο κεφάλαιο 7.2

7.2 Ρύθμιση ύψους λοξότμησης

Ρυθμίζετε πρώτα τη γωνία λοξότμησης:

1. Ελέγχετε αρχικά αν έχει ρυθμιστεί η επιθυμητή γωνία λοξότμησης: Δείτε την ένδειξη για τη ρυθμισμένη γωνία λοξότμησης στην κλίμακα (17). Προσαρμόστε την, αν χρειάζεται. Βλέπε στο κεφάλαιο 7.1

Προσδιορισμός τιμής ρύθμισης:

Υπόδειξη: Ρυθμίζετε τα υψηλά ύψη λοξότμησης πάντοτε σε πολλές διαδικασίες φρεζαρίσματος (τουλάχιστον 3). Τα σκληρά υλικά απαιτούν ακόμη περισσότερες διαδικασίες φρεζαρίσματος. Με αυτόν τον τρόπο προκύπτουν τα ακόλουθα πλεονεκτήματα: μεγαλύτερος χρόνος αντοχής των αναστρεφόμενων κοπτικών πλακών, υψηλότερη ποιότητα επιφάνειας στο υλικό που τίθεται σε επεξεργασία, μεγαλύτερη άνεση κατά την εργασία.

Μην υπερβαίνετε το "μέγιστο ύψος λοξότμησης ανά διαδικασία φρεζαρίσματος" αναγράφεται παρακάτω.

Π.χ. στις 45°

1. Διαδικασία φρεζαρίσματος: μεγ. 9 mm 2 +3 Διαδικασία φρεζαρίσματος: μεγ. 3 mm

Μην υπερβαίνετε το μέγιστο επιτρεπόμενο ύψος λοξότμησης ( h_max ) (βλέπε κεφάλαιο Τεχνικά στοιχεία)

Για βέλτιστη ποιότητα επιφάνειας συνιστάται η αφαίρεση μικρής ποσότητας υλικού κατά την τελευταία διαδικασία φρεζαρίσματος.

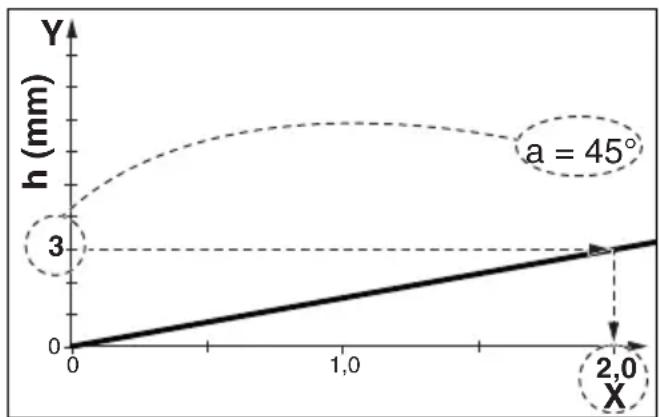

1. Επιλέξτε τη για τη ρυθμισμένη γωνία λοξότμησης έγκυρη γραμμή. (βλέπε διάγραμμα πίσω σελίδα)
2. Παράδειγμα για γωνία λοξότμησης 45° και επιθυμητό ύψος λοξότμησης 3 mm (βλέπε εικόνα παρακάτω). Αποτέλεσμα: Τιμή ρύθμισης = 2,0.

Επιλέξτε στον άξονα Υ το ύψος λοξότμησης που θέλετε να ρυθμίσετε. Τραβήξτε μια οριζόντια γραμμή έως το σημείο τομής με τη γραμμή. Από αυτό το σημείο τομής, τραβήξτε μια κάθετη γραμμή έως τον άξονα Χ. Δείτε την τιμή στον άξονα Χ. Αυτήν την τιμή "Χ" πρέπει τώρα να ρυθμίσετε με τον ακόλουθο τρόπο στο μηχάνημα.

Υπόδειξη: Το διάγραμμα αναφέρεται σε τεμάχια επεξεργασίας με έντονες γωνίες. Σε τεμάχια επεξεργασίας με στρογγυλεμένες γωνίες πρέπει αυτό να λαμβάνεται υπόψη κατά τη ρύθμιση του ύψους της φάσας.

Ρύθμιση ύψους λοξότμησης:

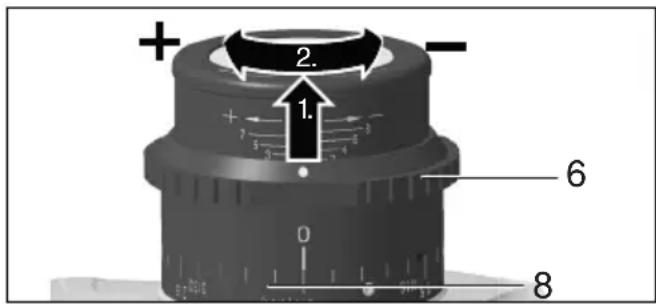

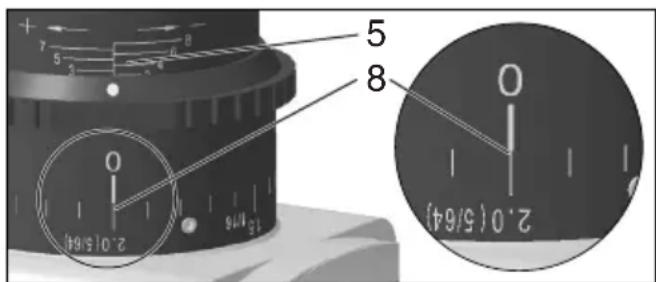

1. Τραβήξτε προς τα πάνω τον δακτύλιο ρύθμισης (7) και περιστρέψτε τον με τέτοιον τρόπο, ώστε στην κλίμακα (9) να είναι ρυθμισμένη η τιμή "X" από το διάγραμμα. Βλέπε εικόνα (παρακάτω): Ρυθμισμένη τιμή "X" = 2,0. (Mía περιστροφή αντιστοιχεί σε "X" = 3. Για μεγαλύτερες τιμές X: πραγματοποιήστε περισσότερες περιστροφές. Η κλίμακα (6) χρησιμεύει στον κατά προσέγγιση προσανατολισμό κατά τη ρύθμιση).

+ 2. - 1. 6 0 8

2.0 (5/64) 15 M/s 0 8 5 7 5 3 4 2 8

1. Πραγματοποιήστε δοκιμαστικό φρεζάρισμα.
2. Αν θέλετε να ρυθμίσετε με μεγάλη ακρίβεια το ύψος λοξότμησης για την τελευταία διαδικασία φρεζαρίσματος, ακολουθήστε την παρακάτω διαδικασία: Πραγματοποιήστε δοκιμαστικό φρεζάρισμα. Μετρήστε το φρεζαρισμένο ύψος λοξότμησης και αν χρειάζεται προσαρμόστε το περιστρέφοντας τον δακτύλιο ρύθμισης (7) κατά μία γραμμή κλίμακας: Δεξιόστροφη περιστροφή = μεγαλύτερο ύψος λοξότμησης. Αριστερόστροφη περιστροφή = μικρότερο ύψος λοξότμησης. Πραγματοποιήστε ένα επιπλέον δοκιμαστικό φρεζάρισμα. Επαναλάβετε το βήμα αυτό, αν χρειάζεται.

8. Χρήση

8.1 Ενεργοποίηση/Απενεργοποίηση

Οδηγείτε το εργαλείο πάντοτε με τα δύο χέρια.

Πρώτα ενεργοποιείτε το εργαλείο και μετά πλησιάζετε το εξάρτημα στο τεμάχιο εργασίας.

Αποφεύγετε το ακούσιο ξεκίνημα: Απενεργοποιείτε πάντοτε το εργαλείο, όταν ιακρύνετε το φις από την πρίζα του ρεύματος αν παρουσιαστεί μια διακοπή ρεύματος.

Σε περίπτωση συνεχούς λειτουργίας το εργαλείο εξακολουθεί να λειτουργεί, αν σας γγει από το χέρι. Γι' αυτό να κρατάτε το λείο πάντοτε καλά με τα δύο χέρια από τις θλεπόμενες χειρολαβές, να στέκεστε ερά και να εργάζεστε συγκεντρωμένοι.

Αποφύγετε τον στροβιλισμό ή την αναρρόφηση σκόνης και πριονιδιού από το λείο. Ακουμπάτε το εργαλείο μετά την εργοποίηση, μόνον αφού πρώτα ητοποιηθεί ο κινητήρας.

Στιγμιαία λειτουργία Βλέπε σελίδα 3, εικόνα Β:

Ενεργοποίηση: Σύρτε τον πληκτροδιακόπτη (22) προς τα εμπρός και κατόπιν πιέστε τον πληκτροδιακόπτη (22) προς τα πάνω.

Απενεργοποίηση: Αφήστε τον πληκτροδιακόπτη (22).

Συνεχής λειτουργία:

Ενεργοποίηση: Ενεργοποιήστε το εργαλείο όπως περιγράφεται πιο πάνω. Κατόπιν σύρτε τον πληκτροδιακόπτη (22) για μία ακόμη φορά προς τα εμπρός και αποφορτίστε τον στην μπροστινή θέση για να ασφαλίσετε τον πληκτροδιακόπτη (22) (Συνεχής λειτουργία).

Απενεργοποίηση: Πιέστε τον πληκτροδιακόπτη (22) προς τα πάνω και αφήστε τον ελεύθερο.

8.2 Ρύθμιση του αριθμού των στροφών

Με τον τροχίσκο ρύθμισης (15) μπορεί να προεπιλεγεί ο αριθμός στροφών και να αλλάξει συνεχώς.

Οι θέσεις 1-6 αντιστοιχούν περίπου στους ακόλουθους αριθμούς στροφών χωρίς φορτίο:

1......6.200 / min 4 ......9.600 / min

2.....7.100 / min 5 .....11.100 / min

3.....8.300 / min 6 .....12.000 / min

Η ηλεκτρονική ρύθμιση VTC καθιστά δυνατή την εργασία ανάλογα με το υλικό και ένα σχεδόν σταθερό αριθμό στροφών, ακόμα και υπό φορτίο.

Συστάσεις αριθμού στροφών για διάφορα υλικά:

Αλουμίνιο, χαλκός, ορείχαλκος......4-6

Χάλυβας έως 400 N/ mm ^2 ......4-6

Χάλυβας έως 600 N/ mm²......3-5

Χάλυβας έως 900 N/ mm²......2-4

Ανοξείδωτος χάλυβας ......1-3

Η ιδανική ρύθμιση εξακριβώνεται καλύτερα με μια πρακτική δοκιμή.

8.3 Γενικές υποδείξεις εργασίας

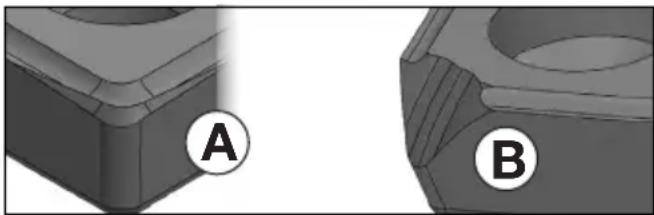

1. Ελέγξτε τις αναστρεφόμενες κοπτικές πλάκες (20). Αντικαθιστάτε ελαττωματικές ή φθαρμένες αναστρεφόμενες κοπτικές πλάκες

2. Στερεώστε το τεμάχιο επεξεργασίας με τη βοήθεια σφιγκτήρων ώστε να μη δονείται.

3. Κατά την επεξεργασία σωλήνων, λαμβάνετε υπόψη το κεφάλαιο 8.4.

4. Ρυθμίστε τη γωνία της λοξότμησης (βλέπε κεφάλαιο 7.1).

5. Ρυθμίστε το ύψος της λοξότμησης (βλέπε κεφάλαιο 7.2).

6. Κρατάτε το εργαλείο πάντοτε καλά με τα δύο χέρια από τις προβλεπόμενες χειρολαβές, στέκεστε σταθερά και εργάζεστε συγκεντρωμένοι.

7. Οι αναστρεφόμενες κοπτικές πλάκες (20) δεν ακουμπούν το τεμάχιο επεξεργασίας. Ενεργοποιείτε πρώτα το εργαλείο και μόνον τότε τοποθετείτε το εργαλείο με την πλάκα βάσης (13) επάνω στο τεμάχιο επεξεργασίας και στη συνέχεια εισέρχεστε αργά με το εργαλείο στο τεμάχιο επεξεργασίας.

8. Οδήγείτε το μηχάνήμα μόνο προς την κατεύθυνση που υποδεικνύεται μέσω ενός βέλους (14).

Ωθείτε το εργαλείο μόνο προς την κατεύθυνση του βέλους (14).

Διαφορετικά υπάρχει κίνδυνος ανάκρουσης. Να εργάζεστε με μέτρια προώθηση, προσαρμοσμένη στο προς επεξεργασία υλικό. Κανένα μάγκωμα, καμία πίεση, καμία ταλάντωση.

1. Οδηγείτε το εργαλείο έτσι ώστε η πλάκα βάσης (13) να ακουμπάει στο τεμάχιο επεξεργασίας.

2. Τέλος της εργασίας: Απομακρύνετε το εργαλείο από το προς επεξεργασία τεμάχιο, απενεργοποιήστε το εργαλείο. Αφήστε τον κινητήρα να ακινητοποιηθεί, αποθέστε το εργαλείο.

8.4 Επεξεργασία σωλήνων στο εξωτερικό μέρος

1. Προσδιορίστε τη διάμετρο του σωλήνα που πρόκειται να υποβάλετε σε επεξεργασία.

2. Βλέπε σελίδα 3, εικόνα C: Τοποθετήστε το ρολό οδήγησης (23) όπως εμφανίζεται στην πλάκα βάσης (13). Μετακινήστε το ρολό οδήγησης (23) και ρυθμίστε το στην κλίμακα (24) στη διάμετρο του σωλήνα. Συσφίξτε το παξιμάδι του ρολού οδήγησης με ένα διπλό κλειδί και στερεώστε με τον τρόπο αυτό το ρολό οδήγησης.

3. Λαμβάνετε υπόψη τις γενικές υποδείξεις για την εκτέλεση εργασιών (κεφάλαιο 8.3).

4. Κρατάτε το εργαλείο πάντοτε καλά με τα δύο χέρια από τις προβλεπόμενες χειρολαβές, στέκεστε σταθερά και εργάζεστε συγκεντρωμένοι.

ΕΛΛΗΝΙΚΑει

1. Τοποθετήστε το μηχάνημα με το ρολό οδήγησης (23) στην εξωτερική επιφάνεια του σωλήνα. Στη συνέχεια, τοποθετήστε την πλάκα βάσης στην επιφάνεια του άκρου του σωλήνα.

2. Οι αναστρεφόμενες κοπτικές πλάκες (20) δεν ακουμπούν ακόμη το τεμάχιο επεξεργασίας. Ενεργοποιήστε πρώτα το μηχάνημα και στη συνέχεια ανατρέψτε το με αργές κινήσεις γύρω από το ρολό οδήγησης (23) για να φέρετε την κεφαλή φρεζαρίσματος στο τεμάχιο επεξεργασίας.

3. Λαμβάνετε υπόψη τις γενικές υποδείξεις για την εκτέλεση εργασιών (κεφάλαιο 8.3).

8.5 Δυνατότητα περιστροφής της πλάκας βάσης (13)

Σε περίπτωση που προτιμάτε για ειδικές εργασίες να τοποθετηθεί εγκάρσια η πλάκα βάσης (13), το τμήμα εξυπηρέτησης πελατών της Metabo μπορεί να σας διαθέσει οδηγίες για τη μετασκευή, αν αυτές δεν υπάρχουν στη συσκευασία. Πληροφορίες μπορείτε να βρείτε και στη διεύθυνση www.metabo.com.

9. Συντήρηση

9.1 Αντικατάσταση αναστρεφόμενων κοπτικών πλακών

⚠️ Προτού πραγματοποιήσετε μία οποιαδήποτε ρύθμιση, αλλαγή εξοπλισμού, συντήρηση ή καθαρισμό τραβήξετε το φις από την πρίζα.

Οι αναστρεφόμενες κοπτικές πλάκες, η βάση τους, το τεμάχιο επεξεργασίας και τα ροκανίδια, μπορεί μετά τη δουλειά να είναι θερμά. Φοράτε προστατευτικά γάντια.

Ελέγχετε τακτικά τη βάση των αναστρεφόμενων κοπτικών πλακών (19). Αναθέστε την επισκευή/αντικατάσταση ελαττωματικών ή φθαρμένων βάσεων αναστρεφόμενων κοπτικών πλακών.

Ελέγχετε τακτικά τις αναστρεφόμενες κοπτικές πλάκες (20). Αντικαθιστάτε ελαττωματικές ή φθαρμένες αναστρεφόμενες κοπτικές πλάκες.

! Περιστρέψτε ή αντικαταστήστε εγκαίρως τις αναστρεφόμενες κοπτικές πλάκες, όταν έχουν στομώσει ή έχει φθαρεί η επίχρισή τους. Οι φθαρμένες αναστρεφόμενες κοπτικές πλάκες αυξάνουν τον κίνδυνο εμπλοκής ή απότομης ενεργοποίησης του μηχανήματος ή πρόκλησης βλάβης στη διάταξη στερέωσης της αναστρεφόμενης κοπτικής πλάκας (19).

Μη χρησιμοποιείτε φθαρμένες ή κατεστραμμένες αναστρεφόμενες κοπτικές πλάκες.

Перистрéфετε ή αντικαθιστάτε πάντοτε όλες τις αναστρεφόμενες κοπτικές πλάκες.

Χρησιμοποιείτε αποκλειστικά τις αναστρεφόμενες κοπτικές πλάκες που είναι εγκεκριμένες από την Metabo. Βλέπε στο κεφάλαιο Εξαρτήματα.

Εικόνα Α: κανονική φθορά: περιστρέψτε / αντικαταστήστε την αναστρεφόμενη κοπτική πλάκα.

Εικόνα Β: φθορά κατά την επεξεργασία σκληρών υλικών: περιστρέψτε / αντικαταστήστε την αναστρεφόμενη κοπτική πλάκα. Σε περίπτωση σημαντικής φθοράς, διακόψτε τη χρήση της αναστρεφόμενης κοπτικής πλάκας και αντικαταστήστε την.

1. Αφαιρέστε τις βίδες (11) και ωθήστε προς τα πάνω ένα έλασμα προστασίας από τα ροκανίδια (12).
2. Άν χρειάζεται, περιστρέψτε το εξάρτημα συγκράτησης της αναστρεφόμενης κοπτικής πλάκας (19) χειροκίνητα.
3. Ξεβιδώστε τη βίδα στερέωσης (21) και αφαιρέστε την πλάκα κοπής (20).
4. Καθαρίστε την αναστρεφόμενη κοπτική πλάκα (20) και τις επιφάνειες σύσφιγξης στη διάταξη στερέωσης της αναστρεφόμενης κοπτικής πλάκας (19).
5. Περιστρέψτε την πλάκα κοπής ή, εάν όλες οι ακμές είναι στομωμένες, χρησιμοποιήστε νέα πλάκα κοπής.
6. Σφίξτε ξανά την πλάκα κοπής (20) με τη βίδα στερέωσης (21). Ροπή στρέψης: 3,5 Nm.
7. Ωθήστε το έλασμα προστασίας από τα ροκανίδια (12) μέχρι τέλους προς τα κάτω. Σφίξτε καλά τις βίδες (11).

Υπόδειξη: Οι αιτίες για αναστρεφόμενες κοπτικές πλάκες με σπασμένες γωνίες ή σε ακραία περίπτωση για σπασμένες αναστρεφόμενες κοπτικές πλάκες μπορούν να είναι οι εξής:

• Κτύποι στην αναστρεφόμενη κοπτική πλάκα λόγω εσφαλμένου τρόπου εργασίας: λάβετε υπόψη σας το κεφάλαιο 8.3.
• Το τεμάχιο επεξεργασίας δονείται: στερεώστε το τεμάχιο επεξεργασίας με τη βοήθεια σφιγκτήρων ώστε να μη δονείται.
• Η αναστρεφόμενη κοπτική πλάκα δεν έχει στερεωθεί σωστά: καθαρίζετε πάντοτε τις επιφάνειες σύσφιγξης και τηρείτε τη ροπή στρέψης.
• Η αναστρεφόμενη κοπτική πλάκα δεν έχει στερεωθεί σωστά: οι αναστρεφόμενες κοπτικές πλάκες που έχουν φθαρεί σημαντικά δεν διαθέτουν επαρκή επιφάνεια τοποθέτησης και

για τον λόγο αυτό δεν μπορούν να στερεώνονται επαρκώς. Αντικαταθιστάτε τις αναστρεφόμενες κοπτικές πλάκες που έχουν φθαρεί σημαντικά.

10. Καθαρισμός

Τραβήξτε το φις από την πρίζα του ρεύματος.

Τα ροκανίδια και τα σωματίδια μπορούν να επικαθίσουν στην κεφαλή της φρέζας (19). Αυτό μπορεί να οδηγήσει σε μπλοκάρισμα της κεφαλής φρέζας. Καθαρίζετε τακτικά την κεφαλή της φρέζας και το περιβάλλον εργασίας της και αφαιρείτε τα ροκανίδια και ξένα σωματίδια

Διεξάγετε τακτικό οπτικό έλεγχο της κεφαλής της φρέζας για ζημιά και φθορά.

Κατά την επεξεργασία ενδέχεται να επικαθίσουν σωματίδια στο εσωτερικό του ηλεκτρικού εργαλείου. Αυτό επηρεάζει δυσμενώς την ψύξη του ηλεκτρικού εργαλείου. Αγώγιμες επικαθίσεις ενδέχεται να επηρεάσουν δυσμενώς τη μόνωση προστασίας του ηλεκτρικού εργαλείου και να προξενήσουν ηλεκτρικούς κινδύνους.

Αναρροφάτε τους ρύπους στο ηλεκτρικό εργαλείο τακτικά, συχνά και πολύ καλά μέσα από όλες τις μπροστινές και πίσω εγκοπές αερισμού. Αποσυνδέστε προηγουμένως το ηλεκτρικό εργαλείο από την τροφοδοσία ενέργειας και φοράτε ταυτόχρονα γυαλιά και μάσκα προστασίας.

11. Επιδιόρθωση βλαβών

Η ηλεκτρονική ενδεικτική λυχνία (16) ανάβει και ο αριθμός των στροφών με φορτίο μειώνεται. Η καταπόνηση του εργαλείου είναι πολύ υψηλή! Ελαττώστε την προώθηση, μέχρι να σβήσει η ένδειξη ηλεκτρονικού σήματος.

-To εργαλείο δεν λειτουργεί.Η ένδειξη ηλεκτρονικού σήματος (16) (εξαρτάται από τον εξοπλισμό) αναβοσβήνει.Η προστασία από αθέλητη επανεκκίνηση έχει ενεργοποιηθεί. Εάν το φις (ρευματολήπτης) τοποθετηθεί στην πρίζα με ενεργοποιημένο το εργαλείο ή αποκατασταθεί η τροφοδοσία του ρεύματος μετά από μια διακοπή, το εργαλείο δεν λειτουργεί. Θέστε το εργαλείο εκτός λειτουργίας και ξανά σε λειτουργία.

- Προστασία από αθέλητη επανεκκίνηση: Εάν το φις (ρευματολήπτης) τοποθετηθεί στην πρίζα με ενεργοποιημένο το εργαλείο ή αποκατασταθεί η τροφοδοσία του ρεύματος μετά από μια διακοπή, το εργαλείο δεν λειτουργεί. Θέστε το εργαλείο εκτός λειτουργίας και ξανά σε λειτουργία.

- Οι διαδικασίες ενεργοποίησης προκαλούν σύντομες πτώσεις της τάσης. Σε περίπτωση δυσμενών συνθηκών στο δίκτυο του ρεύματος μπορούν να εμφανιστούν προβλήματα σε άλλες συσκευές. Σε περίπτωση εμπεδήσεων δικτύου μικρότερες από 0,4 Ω δεν αναμένονται προβλήματα.

12. Εξαρτήματα

Χρησιμοποιείτε μόνο γνήσια εξαρτήματα της Metabo.

Χρησιμοποιείτε μόνον πρόσθετο εξοπλισμό, ο οποίος ικανοποιεί τις απαιτήσεις και τα χαρακτηριστικά στοιχεία που αναφέρονται σε αυτές τις οδηγίες λειτουργίας.

Τοποθετείτε τον πρόσθετο εξοπλισμό με ασφάλεια. Όταν χρησιμοποιείται το εργαλείο σε ένα στήριγμα: Στερεώστε με ασφάλεια το εργαλείο. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς.

Α 10 Αναστρεφόμενες πλάκες ΗΜ γενικής χρήσης6.23564000
Β 10 Αναστρεφόμενες πλάκες ΗΜ από ανοξείδωτο χάλυβα6.23565000
C 10 Αναστρεφόμενες πλάκες ΗΜ από αλουμίνιο6.23559000
D Bída στερέωσης για αναστρεφόμενες πλάκες ...... 6.23566000

Πλήρες πρόγραμμα εξαρτημάτων, βλέπε www.metabo.com ή στον κατάλογο.

13. Επισκευή

Οι επισκευές των ηλεκτρικών εργαλείων επιτρέπεται να διενεργούνται μόνο από τροτεχνίτες!

Για ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη επισκευής απευθυνθείτε στην αντίστοιχη αντιπροσωπεία της Metabo. Διευθύνσεις βλέπε www.metabo.com.

Τους καταλόγους ανταλλακτικών μπορείτε να τους κατεβάσετε στη διεύθυνση www.metabo.com.

14. Περιβαλλοντολογική προστασία

Τηρείτε τους εθνικούς κανονισμούς για την απόσυρση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος και για την ανακύκλωση των άχρηστων εργαλείων, συσκευασιών και πρόσθετου εξοπλισμού.

Τα υλικά συσκευασίας πρέπει να απορρίπτονται σύμφωνα με τη σήμανσή τους σύμφωνα με τις κοινοτικές οδηγίες. Περαιτέρω υποδείξεις θα βρείτε στην ηλεκτρονική διεύθυνση www.metabo.com στην περιοχή Service.

Μόνο για χώρες της ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την ευρω- παϊκή οδηγία 2012/19/ΕΕ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον.

15. Τεχνικά στοιχεία

Διευκρινίσεις σχετικά με τα στοιχεία στη σελίδα 4. Με την επιφύλαξη του δικαιώματος αλλαγών λόγω τεχνικών εξελίξεων.

n = Αριθμός στροφών χωρίς φορτίο
(μέγιστος αριθμός στροφών)
P₁ = Ονομαστική απορροφούμενη ισχύς
P₂ = Αποδιδόμενη ισχύς
hₘₐₓ = Μέγιστο ύψος λοξότμησης
bₘₐₓ = Μέγιστο πλάτος λοξότμησης
a = γωνία λοξότμησης
dₘᵢₙ = ελάχιστη διάμετρος σωλήνα
m = Βάρος χωρίς καλώδιο σύνδεσης στο
ρεύμα

Οι τιμές μετρήθηκαν σύμφωνα με το πρότυπο EN 62841.

Εργαλείο της κατηγορίας βαθμού προστασίας

\~ Εναλλασσόμενο ρεύμα

Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές).

⚠️ Τιμές εκπομπών Αυτές οι τιμές καθ

εκτίμηση των εκπομπών του ηλεκτρικού εργαλείου και τη συγκριση διαφόρων ηλεκτρικών εργαλείων. Ανάλογα με τις συνθήκες εργασίας, την κατάσταση του ηλεκτρικού εργαλείου ή των εξαρτημάτων εργασίας μπορεί η πραγματική επιβάρυνση να είναι υψηλότερη ή χαμηλότερη. Για την εκτίμηση λάβετε υπόψη τα διαλείμματα εργασίας και τις φάσεις μικρότερου φορτίου. Με βάση τις αντίστοιχες προσαρμοσμένες τιμές εκτίμησης καθορίστε μέτρα προστασίας για τον χρήστη, π.χ. οργανωτικά μέτρα.

Συνολική τιμή κραδασμών (Διανυσματικό άθροισμα τριών διευθύνσεων) σύμφωνα με το EN 62841:

a_h,SG = Tιμή εκπομπής κραδασμών K_h,SG = Ανασφάλεια (ταλάντωση)

Τυπικές ηχητικές στάθμες Α:

L_pA =Στάθμη ηχητικής πίεσης L_WA =Στάθμη ηχητικής ισχύος K_pA, K_WA=Αβεβαιότητα

Κατά την εργασία μπορεί να υπάρξει υπέρβαση της στάθμης θορύβου των 80 dB(A).

Φοράτε προστασία ακοής!

Ηλεκτρομαγνητικές παρεμβολές:

Κάτω από την επίδραση ισχυρών ηλεκτρομαγνητικών παρεμβολών από έξω, μπορεί να παρουσιαστούν μεμονωμένες προσωρινές διακυμάνσεις του αριθμού των στροφών ή να γίνει ενεργοποίηση της προστασίας από αθέλητη επανεκκίνηση. Σε αυτή την περίπτωση απενεργοποιήστε και ενεργοποιήστε ξανά το εργαλείο.
