SE 17200 RT - φρέζα METABO - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Φρέζα (σατινέζα, γυαλιστικό, βουρτσιστικό)
Μάρκα	Metabo
Μοντέλο	SE 17200 RT
Τροφοδοσία	Δίκτυο (230 V~, 50 Hz)
Ονομαστική απορροφούμενη ισχύς (P1)	Βλέπε πινακίδα χαρακτηριστικών
Αποδιδόμενη ισχύς (P2)	Βλέπε πινακίδα χαρακτηριστικών
Ταχύτητα χωρίς φορτίο (n0)	Από 800 έως 3000 σ.α.λ. (ρυθμιζόμενη σε 6 θέσεις)
Επιτρεπόμενη διάμετρος λειαντικού στοιχείου (D)	Βλέπε σελίδα 3 των τεχνικών χαρακτηριστικών
Μέγιστο πλάτος τροχού (B_max)	Βλέπε σελίδα 3 των τεχνικών χαρακτηριστικών
Σπείρωμα ατράκτου (M)	Βλέπε σελίδα 3 των τεχνικών χαρακτηριστικών
Μήκος ατράκτου (l)	Βλέπε σελίδα 3 των τεχνικών χαρακτηριστικών
Ηλεκτρονικό σύστημα	VTC (διατήρηση ταχύτητας υπό φορτίο), προστασία από υπερφόρτωση
Βάρος (χωρίς καλώδιο)	Βλέπε σελίδα 3 των τεχνικών χαρακτηριστικών
Κατηγορία προστασίας	II (διπλή μόνωση)
Κύριες λειτουργίες	Σατινέζ, αφαίρεση γυαλάδας, δόμηση επιφάνειας, βούρτσισμα, στίλβωση, λείανση, τρόχισμα, αφαίρεση γρεζιών
Επεξεργάσιμα υλικά	Μέταλλο, ξύλο, συνθετικά υλικά (μόνο ξηρή επεξεργασία)
Προτεινόμενα αξεσουάρ	Μεταλλικές βούρτσες, τύμπανα μη υφασμένα, λειαντικοί τροχοί, λειαντικές ταινίες κ.λπ. (βλέπε κεφάλαιο 12)
Περιλαμβανόμενος εξοπλισμός ασφαλείας	Επιπλέον λαβή, προστατευτικό κάλυμμα, κουμπί κλειδώματος ατράκτου
Συντήρηση και καθαρισμός	Καθαρίζετε τακτικά τις σχισμές αερισμού με ξηρό πεπιεσμένο αέρα (μηχανή αποσυνδεδεμένη)
Επισκευές	Αναθέστε σε εξειδικευμένο ηλεκτρολόγο· χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά Metabo
Εγγύηση και περιβάλλον	Τηρείτε τις οδηγίες ανακύκλωσης (ΑΗΗΕ, μπαταρίες)

Συχνές ερωτήσεις - SE 17200 RT METABO

Πώς τοποθετείται το τσοκ σύσφιξης;

Βιδώστε το τσοκ σύσφιξης (14) στην άτρακτο (9) κρατώντας πατημένο το κουμπί κλειδώματος ατράκτου (8) και στη συνέχεια σφίξτε με το κλειδί σωλήνα (15).

Πώς ρυθμίζεται η ταχύτητα περιστροφής;

Χρησιμοποιήστε τον τροχίσκο (11) για προεπιλογή ταχύτητας σε 6 θέσεις (από 800 έως 3000 σ.α.λ. για το μοντέλο SE 17200 RT).

Τι κάνω αν η μηχανή δεν ξεκινά;

Ελέγξτε ότι το καλώδιο τροφοδοσίας είναι συνδεδεμένο και ότι η πρίζα λειτουργεί. Εάν η ηλεκτρονική ένδειξη (10) αναβοσβήνει, η προστασία επανεκκίνησης είναι ενεργή: σβήστε και ανάψτε ξανά τη μηχανή.

Μπορώ να χρησιμοποιήσω τη μηχανή για κοπή;

Όχι, αυτό το εργαλείο δεν είναι σχεδιασμένο για κοπή ή διάτρηση. Χρησιμοποιείται μόνο για τρόχισμα, λείανση, βούρτσισμα και στίλβωση.

Πώς συντηρείται η μηχανή;

Καθαρίζετε τακτικά τις σχισμές αερισμού με ξηρό πεπιεσμένο αέρα, με τη μηχανή αποσυνδεδεμένη. Φοράτε προστατευτικά γυαλιά και μάσκα σκόνης.

Ποια αξεσουάρ μπορώ να χρησιμοποιήσω;

Χρησιμοποιείτε αποκλειστικά γνήσια συμβατά αξεσουάρ Metabo. Βλέπε την πλήρη λίστα στο κεφάλαιο 12 των οδηγιών (ρολά, τύμπανα, βούρτσες κ.λπ.).

Πώς αλλάζω το αξεσουάρ;

Πιέστε το κουμπί κλειδώματος ατράκτου (8) μέχρι να ασφαλίσει και στη συνέχεια ξεβιδώστε το αξεσουάρ χρησιμοποιώντας το κλειδί σωλήνα (15). Για τοποθέτηση, ακολουθήστε την αντίστροφη διαδικασία.

Η μηχανή σταματά κατά τη διάρκεια της εργασίας, τι κάνω;

Πιθανώς υπερφόρτωση. Αφήστε τη μηχανή να λειτουργεί χωρίς φορτίο μέχρι να σβήσει η ηλεκτρονική ένδειξη. Μειώστε την πίεση εργασίας.

Μπορώ να χρησιμοποιήσω τη μηχανή με μπαταρία;

Το μοντέλο SE 17200 RT είναι μηχανή δικτύου. Υπάρχουν ασύρματες εκδόσεις (SVB 18 LTX BL 200) που χρησιμοποιούν μπαταρίες Metabo Li-Ion.

Πού βρίσκω ανταλλακτικά;

Τα ανταλλακτικά είναι διαθέσιμα στο www.metabo.com. Για επισκευές, επικοινωνήστε με την εξυπηρέτηση μετά την πώληση της Metabo.

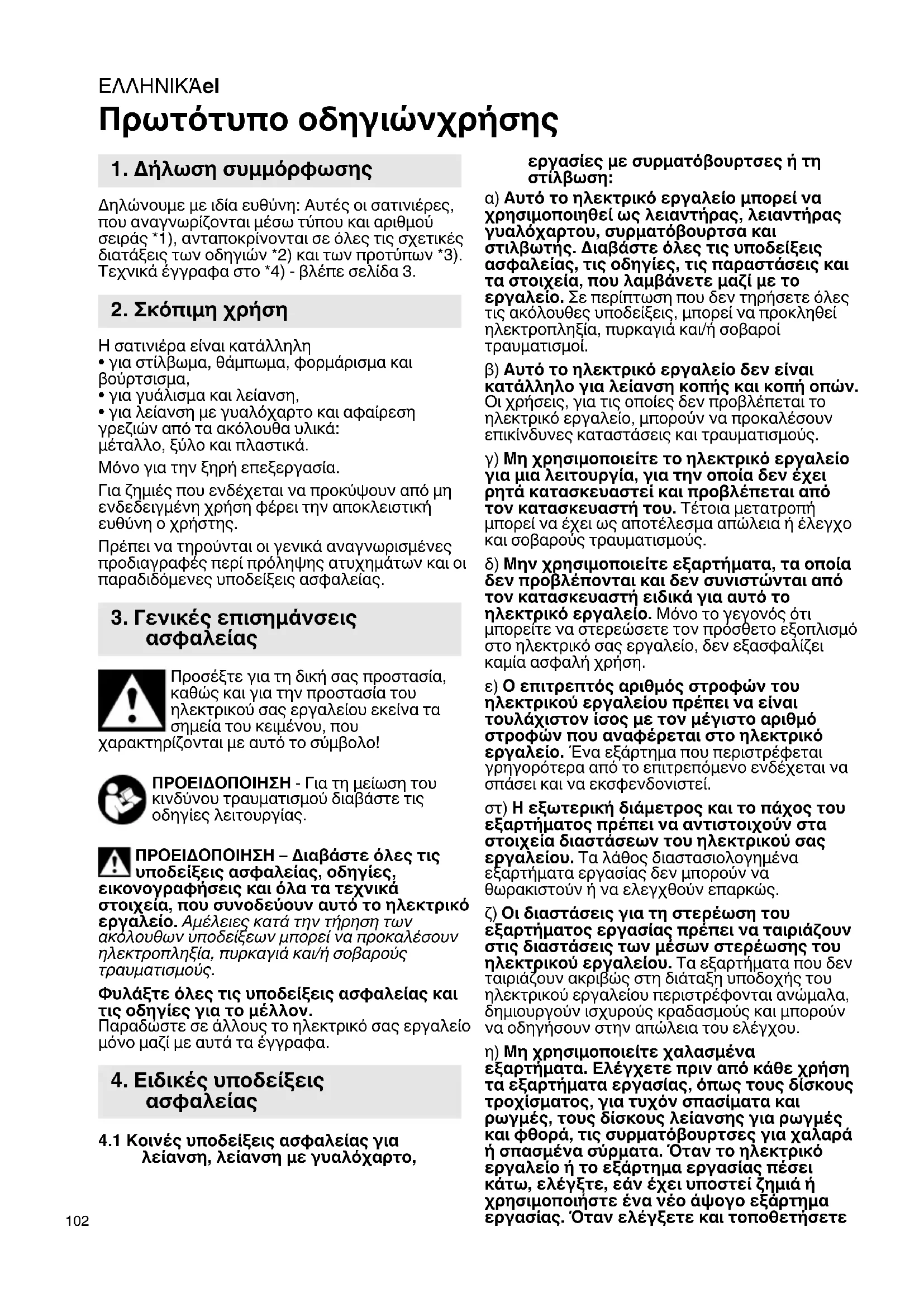

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SE 17200 RT METABO

el Πρωτότυπο οδηγιώνχρήσης 102

Πρωτότυπο οδηγιώνχρήσης

1. Δήλωση συμμόρφωσης

Δηλώνουμε με ιδία ευθύνη: Αυτές οι σατινιέρες, που αναγνωρίζονται μέσω τύπου και αριθμού σειράς *1), ανταποκρίνονται σε όλες τις σχετικές διατάξεις των οδηγιών *2) και των προτύπων *3). Τεχνικά έγγραφα στο *4) - βλέπε σελίδα 3.

2. Σκόπιμη χρήση

Η σατινιέρα είναι κατάλληλη

• για στίλβωμα, θάμπωμα, φορμάρισμα και βούρτσισμα,
  • γιὰ γυάλισμα και λείανση,
• για λείανση με γυαλόχαρτο και αφαίρεση γρεζιών από τα ακόλουθα υλικά: μέταλλο, ξύλο και πλαστικά.

Μόνο για την ξηρή επεξεργασία.

Για ζημιές που ενδέχεται να προκύψουν από μη ενδεδειγμένη χρήση φέρει την αποκλειστική ευθύνη ο χρήστης.

Πρέπει να τηρούνται οι γενικά αναγνωρισμένες προδιαγραφές περί πρόληψης ατυχημάτων και οι παραδιδόμενες υποδείξεις ασφαλείας.

3. Γενικές επισημάνσεις ασφαλείας

Προσέξτε για τη δική σας προστασία, καθώς και για την προστασία του ηλεκτρικού σας εργαλείου εκείνα τα σημεία του κειμένου, που

χαρακτηρίζονται με αυτό το σύμβολο!

ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του κινδύνου τραυματισμού διαβάστε τις οδηγίες λειτουργίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Διαβάστε όλες τις υποδείξεις ασφαλείας, οδηγίες, εικονογραφήσεις και όλα τα τεχνικά στοιχεία, που συνοδεύουν αυτό το ηλεκτρικό εργαλείο. Αμέλειες κατά την τήρηση των ακολουθων υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά καιή σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για το μέλλον.

Παραδώστε σε άλλους το ηλεκτρικό σας εργαλείο μόνο μαζί με αυτά τα έγγραφα.

4. Ειδικές υποδείξεις ασφαλείας

4.1 Κοινές υποδείξεις ασφαλείας για λείανση, λείανση με γυαλόχαρτο,

εργασίες με συρματόβουρτσες ή τη στίλβωση:

α) Αυτό το ηλεκτρικό εργαλείο μπορεί να χρησιμοποιηθεί ως λειαντήρας, λειαντήρας γυαλόχαρτου, συρματόβουρτσα και στιλβωτης. Διαβάστε όλες τις υποδείξεις ασφαλείας, τις οδηγίες, τις παραστάσεις και τα στοιχεία, που λαμβάνετε μαζί με το εργαλείο. Σε περίπτωση που δεν τηρήσετε όλες τις ακόλουθες υποδείξεις, μπορεί να προκληθεί ηλεκτροπληξία, πυρκαγιά και/ή σοβαροί τραυματισμοί.

β) Αυτό το ηλεκτρικό εργαλείο δεν είναι κατάλληλο για λείανση κοπής και κοπή οπών. Οι χρήσεις, για τις οποίες δεν προβλέπεται το ηλεκτρικό εργαλείο, μπορούν να προκαλέσουν επικίνδυνες καταστάσεις και τραυματισμούς.

γ) Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο για μια λειτουργία, για την οποία δεν έχει ρητά κατασκευαστεί και προβλέπεται από τον κατασκευαστή του. Τέτοια μετατροπή μπορεί να έχει ως αποτέλεσμα απώλεια ή έλεγχο και σοβαρούς τραυματισμούς.

δ) Μην χρησιμοποιείτε εξαρτήματα, τα οποία δεν προβλέπονται και δεν συνιστώνται από τον κατασκευαστή ειδικά για αυτό το ηλεκτρικό εργαλείο. Μόνο το γεγονός ότι μπορείτε να στερεώσετε τον προσθετο εξοπλισμό στο ηλεκτρικό σας εργαλείο, δεν εξασφαλίζει καμία ασφαλή χρήση.

ε) Ο επιτρεπτός αριθμός στροφών του ηλεκτρικού εργαλείου πρέπει να είναι τουλάχιστον ίσος με τον μέγιστο αριθμό στροφών που αναφέρεται στο ηλεκτρικό εργαλείο. Ένα εξάρτημα που περιστρέφεται γρηγορότερα από το επιτρεπόμενο ενδέχεται να σπάσει και να εκσφενδονιστεί.

στ) Η εξωτερική διάμετρος και το πάχος του εξαρτήματος πρέπει να αντιστοιχούν στα στοιχεία διαστάσεων του ηλεκτρικού σας εργαλείου. Τα λάθος διαστασιολογημένα εξαρτήματα εργασίας δεν μπορούν να θωρακιστούν ή να ελεγχθούν επαρκώς.

ζ) Οι διαστάσεις για τη στερέωση του εξαρτήματος εργασίας πρέπει να ταιριάζουν στις διαστάσεις των μέσων στερέωσης του ηλεκτρικού εργαλείου. Τα εξαρτήματα που δεν ταιριάζουν ακριβώς στη διάταξη υποδοχής του ηλεκτρικού εργαλείου περιστρέφονται ανώμαλα, δημιουργούν ισχυρούς κραδασμούς και μπορούν να οδηγήσουν στην απώλεια του ελέγχου.

η) Μη χρησιμοποιείτε χαλασμένα εξαρτήματα. Ελέγχετε πριν από κάθε χρήση τα εξαρτήματα εργασίας, όπως τους δίσκους τροχίσματος, για τυχόν σπασίματα και ρωγμές, τους δίσκους λείανσης για ρωγμές και φθορά, τις συρματόβουρτσες για χαλαρά ή σπασμένα σύρματα. Όταν το ηλεκτρικό εργαλείο ή το εξάρτημα εργασίας πέσει κάτω, ελέγξτε, εάν έχει υποστεί ζημιά ή χρησιμοποιήστε ένα νέο άψογο εξάρτημα εργασίας. Όταν ελέγξετε και τοποθετήσετε

το εξάρτημα εργασίας και τα πλησίον ευρισκόμενα άτομα βρίσκονται εκτός του επιπέδου του περιστρεφόμενου εξαρτήματος εργασίας, αφήστε το εργαλείο να λειτουργήσει για ένα λεπτό με τον μέγιστο αριθμό στροφών. Τα χαλασμένα εξαρτήματα σπάνε συνήθως σε αυτό το διάστημα δοκιμής.

θ) Φοράτε τον προσωπικό εξοπλισμό προστασίας. Χρησιμοποιείτε, ανάλογα με τη χρήση πλήρη μάσκα προσώπου, προστασία των ματιών ή προστατευτικά γυαλιά. Στον βαθμό που είναι σκόπιμο, χρησιμοποιείτε μάσκα προστασίας από τη σκόνη, ωτοασπίδες, προστατευτικά γάντια ή ειδική ποδιά, που συγκρατεί μακριά σας τα μικρά σωματίδια λείανσης και υλικού. Τα μάτια πρέπει να προστατευονται από τα εκτοξευόμενα ξένα σώματα, που δημιουργούνται στις διάφορες εφαρμογές. Η μάσκα προστασίας από τη σκόνη ή η μάσκα προστασίας αναπνοής πρέπει να φιλτράρουν τη σκόνη που δημιουργείται κατά την εργασία. Όταν είστε εκτεθειμένοι για μεγαλύτερο χρονικό διάστημα σε δυνατό θόρυβο, μπορείτε να χάσετε την ακοή σας.
1) Προσέξτε να παραμένουν τα άλλα άτομα σε ασφαλή απόσταση από την περιοχή της εργασίας σας. Κάθε άτομο που περνά στην περιοχή εργασίας, πρέπει να φέρει προσωπικό εξοπλισμό προστασίας. Τμήματα του τεμαχίου επεξεργασίας ή σπασμένα εξαρτήματα εργασίας μπορούν να εκοφενδονιστούν και να προκαλέσουν τραυματισμούς σε άτομα που βρίσκονται εκτός της άμεσης θέσης εργασίας.
κ) Κρατάτε το καλώδιο σύνδεσης στο ρεύμα μακριά από τα περιστρεφόμενα εξαρτήματα. Όταν χάσετε τον έλεγχο του εργαλείου, μπορεί το καλώδιο του ρεύματος να κοπεί ή να μαγκωθεί και το χέρι ή ο βραχίονάς σας να περάσει στην επικίνδυνη περιοχή του περιστρεφόμενου εξαρτήματος.
ια) Όταν εκτελείτε εργασίες, στις οποίες το εξάρτημα μπορεί να συναντήσει καλυμμένους ηλεκτρικούς αγωγούς ή το δικό του ηλεκτρικό καλώδιο, κρατάτε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες επιφάνειες λαβής. Η επαφή μ' έναν ηλεκτροφόρο αγωγό μπορεί να θέσει επίσης τα μεταλλικά μέρη του εργαλείου υπό τάση και να προκαλέσει ηλεκτροπληξία.
ιβ) Μην εναποθέτετε το ηλεκτρικό εργαλείο ποτέ, προτού ακινητοποιηθεί εντελώς το εξάρτημα. Το περιστρεφόμενο εξάρτημα μπορεί να έρθει σε επαφή με την επιφάνεια απόθεσης και να χάσετε έτσι τον έλεγχο του ηλεκτρικού σας εργαλείου.
ιγ) Μην αφήσετε ποτέ το ηλεκτρικό εργαλείο να λειτουργεί, κατά τη διάρκεια που το μεταφέρετε. Τα ρούχα σας μπορούν κατά λάθος να έρθουν σε επαφή με το περιστρεφόμενο εξάρτημα να μαγκωθούν και το εξάρτημα να σας τρυπήσει.
ιδ) Καθαρίζετε τακτικά τις σχισμές αερισμού του ηλεκτρικού σας εργαλείου. Ο ανεμιστήρας

του κινητήρα τραβά σκόνη μέσα στο περίβλημα και μια μεγάλη συγκέντρωση μεταλλικής σκόνης μπορεί να προκαλέσει ηλεκτρικούς κινδύνους.

ιε) Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο κοντά σε εύφλεκτα υλικά. Οι σπινθήρες ενδέχεται να προκαλέσουν ανάφλεξη των υλικών αυτών.
a) Μη χρησιμοποιείτε κανένα εξάρτημα, που απαιτεί υγρό ψυκτικό μέσο. Η χρήση νερού ή άλλων υγρων ψυκτικών μέσων μπορεί να οδηγήσει σε ηλεκτροπληξία.

4.2 Ανάκρουση και αντίστοιχες υποδείξεις ασφαλείας

Η ανάκρουση είναι η ξαφνική αντίδραση λόγω μαγκώματος ή εμπλοκής του περιστρεφόμενου εξαρτήματος εργασίας, όπως του δίσκου τροχίσματος, του δίσκου λείανσης, της συρματόβουρτσας κ.τ.λ. Το μάγκωμα ή η εμπλοκή οδηγούν σε μια ξαφνική ακινητοποίηση του περιστρεφόμενου εξαρτήματος. Έτσι ένα ανεξέλεγκτο ηλεκτρικό εργαλείο κινείται με επιτάχυνση ενάντια στη φορά περιστροφής του εξαρτήματος στο σημείο εμπλοκής.

'Отан π.χ. ένας δίσκος τροχίσματος μαγκωθεί ή μπλοκάρει στο τεμάχιο επεξεργασίας, μπορεί η ακμή του δίσκου τροχίσματος να βυθιστεί στο τεμάχιο επεξεργασίας, να μαγκωθεί και έτσι να σπάσει ή να προκαλέσει μια ανάκρουση. Ο δίσκος τροχίσματος κινείται μετά προς τον χειριστή ή απομακρύνεται από αυτόν, ανάλογα με τη φορά περιστροφής του δίσκου στο σημείο εμπλοκής. Σε αυτή την περίπτωση μπορούν οι δίσκοι τροχίσματος ακόμα και να σπάσουν.

Μια ανάκρουση είναι η συνέπεια μιας εσφαλμένης χρήσης του ηλεκτρικού εργαλείου και/ή λανθασμένων συνθηκών εργασίας. Μπορεί να αποφευχθεί με τα κατάλληλα μέτρα προφύλαξης, όπως περιγράφονται στη συνέχεια.

α) Κρατάτε το ηλεκτρικό εργαλείο σταθερά και φέρτε το σώμα και τα χέρια σας σε μια θέση, στην οποία μπορείτε να αντιμετωπίσετε τις δυνάμεις ανάκρουσης. Χρησιμοποιείτε πάντοτε την πρόσθετη λαβή, εάν υπάρχει, για να έχετε το μέγιστο δυνατό έλεγχο πάνω στις δυνάμεις ανάδρασης ή στη ροπή αντίδρασης κατά την επιτάχυνση. Ο χειριστής μπορεί με τα καταλληλα μέτρα προφύλαξης να ελέγξει τις δυνάμεις ανάκρουσης και αντίδρασης.
β) Ποτέ μην πλησιάζετε τα χέρια σας κοντά σε περιστρεφόμενα εξαρτήματα εργασίας. Το εξάρτημα εργασίας μπορεί μετά από μία ανάκρουση να στραφεί προς το χέρι σας.
γ) Αποφεύγετε με το σώμα σας την περιοχή, στην οποία το ηλεκτρικό εργαλείο θα κινηθεί σε περίπτωση μιας ανάκρουσης. Η ανάκρουση μετακινεί το ηλεκτρικό εργαλείο αντίθετα στην κατεύθυνση της κίνησης του δίσκου τροχίσματος στο σημείο εμπλοκής.
δ) Να εργάζεστε ιδιαίτερα προσεκτικά στην περιοχή γωνιών, κοφτερών ακμών κ.λπ. Να αποφύγετε το χτύπημα και το μάγκωμα των εξαρτημάτων στο τεμάχιο κατεργασίας. Το

ΕΛΛΗΝΙΚΛει

περιστρεφόμενο εξάρτημα μπορεί να μαγκώσει αν συναντήσει γωνίες ή μωτερές ακμές ή εάν πέσει πάνω τους. Αυτό προκαλεί την απώλεια του ελέγχου ή την ανάκρουση.

ε) Μην χρησιμοποιείτε αλυσοπρίονο για την κοπή ξύλων, ούτε δίσκο διαχωρισμού με διαμάντι με απόσταση τμήματος πάνω από 10 mm, ούτε λάμα πριονιού με οδόντωση. Τέτοια εξαρτήματα προκαλούν συχνά ανάκρουση και απώλεια του ελέγχου.

4.3 Ιδιαίτερες υποδείξεις ασφαλείας για τη λείανση με γυαλόχαρτο:

a) Να χρησιμοποιείτε φύλλα λείανσης σωστού μεγέθους και να ακολουθείτε τις οδηγίες του κατασκευαστή σχετικά με την επιλογή των ταινιών/τροχών λείανσης. Τα φύλλα λείανσης, τα οποία προεξέχουν έξω από τον δίσκο λείανσης, μπορούν να προκαλέσουν τραυματισμούς καθώς και μάγκωμα, μπορούν να σχιστούν ή να οδηγήσουν σε ανάκρουση.

4.4 Ιδιαίτερες υποδείξεις ασφαλείας για το γυάλισμα:

a) Μην αφήνετε να υπάρχουν χαλαρά τμήματα της καλύπτρας στίλβωσης, ειδικότερα σπάγκοι στερέωσης. Τυλίξτε ή κοντύνετε τα κορδόνια στερέωσης. Τα λυμένα, περιστρεφόμενα κορδόνια στερέωσης μπορούν να τυλιχτούν στα δάκτυλά σας ή να πιαστούν στο τεμάχιο επεξεργασίας.

4.5 Ιδιαίτερες υποδείξεις ασφαλείας για τις εργασίες με συρματόβουρτσες:

a) Προσέξτε, ότι η συρματόβουρτσα ακόμα και κατά τη διάρκεια της συνηθισμένης χρήσης χάνει κομμάτια σύρματος. Μην υπερφορτώνετε τα σύρματα με μια πολύ υψηλή δύναμη πίεσης. Τα εκοφενδονιζόμενα κομμάτια σύρματος μπορούν εύκολα να τρυπήσουν λεπτά ρούχα και/ή το δέρμα.

β) Όταν συνιστάται ένα προστατευτικό κάλυμμα, φροντίστε να μην μπορεί το προστατευτικό κάλυμμα να έρθει σε επαφή με τη συρματόβουρτσα. Οι δισκοειδείς και ποτηροειδείς βούρτσες μπορούν να διευρύνουν τη διάμετρό τους με τη δύναμη πίεσης και τις φυγόκεντρες δυνάμεις.

4.6 Περαιτέρω υποδείξεις ασφαλείας:

Κατά τη λείανση των μετάλλων δημιουργούνται σπινθήρες. Προσέξτε, να μην τεθεί σε κίνδυνο κανένα άτομο. Λόγω του κινδύνου της πυρκαγιάς δεν επιτρέπεται να βρίσκονται κοντά εύφλεκτα υλικά (περιοχή σπινθηρισμού).

Κατά την επεξεργασία, ιδιαίτερα των μετάλλων, μπορεί να μαζευτεί αγώγιμη σκόνη στο εσωτερικό του εργαλείου. Από αυτό μπορεί να προκύψει μετάδοση ηλεκτρικής ενέργειας στο περίβλημα του εργαλείου. Αυτό μπορεί να αιτιολογήσει τον παροδικό κίνδυνο ηλεκτροπληξίας. Για αυτόν τον λόγο είναι απαραίτητο, όσο λειτουργεί το εργαλείο, να ξεφυσάτε τακτικά, συχνά και επίμονα το εργαλείο με πεπιεσμένο αέρα, μέσα

από τις πίσω εγκοπές αερισμού. Κατά τον καθαρισμό κρατάτε το εργαλείο σταθερά.

Συνιστάται η χρήση μιας μόνιψης εγκατάστασης αναρρόφησης και η εγκατάσταση ενός ρελέ διαρροής ρεύματος (FI). Σε περίπτωση απενεργοποίησης του εργαλείου μέσω του ρελέ διαρροής πρέπει το εργαλείο να ελεγχθεί και να καθαριστεί. Για τον καθαρισμό του κινητήρα βλέπε στο κεφάλαιο 10. Καθαρισμός. Φοράτε εφαρμοστά προστατευτικά γάντια και ιματισμό εργασίας και όχι φαρδιά ενδύματα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα σας μακριά από κινούμενα εξαρτήματα. Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορούν να μπλεχτούν με τα κινούμενα εξαρτήματα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Φοράτε πάντοτε προστατευτικά γυαλιά.

Χρησιμοποιείτε προστασία ακοής.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Χρησιμοποιείτε το ηλεκτρικό εργαλείο πάντα με τα δύο χέρια.

Χρησιμοποιείτε ελαστικά ενδιάμεσα στρώματα, όταν παραδίδονται μαζί με το υλικό λείανσης ή κοπής και όταν απαιτούνται.

Προσέξτε τα στοιχεία του κατασκευαστή του εργαλείου ή του πρόσθετου εξοπλισμού!

Τα εξαρτήματα πρέπει να φυλάγονται και να χρησιμοποιούνται προσεκτικά, σύμφωνα με τις υποδείξεις του κατασκευαστή.

Βεβαιωθείτε, ότι τα εξαρτήματα είναι τοποθετημένα σύμφωνα με τις υποδείξεις του κατασκευαστή.

Το εργαλείο συνεχίζει να λειτουργεί, αφού απενεργοποιηθεί το εργαλείο.

Εργαζόσαστε πάντοτε με τοποθετημένο τον προφυλακτήρα.

Μην χρησιμοποιείτε ξεχωριστούς συνδέσμους προσαρμογής ή γενικά προσαρμογείς για να κάνετε εργαλεία με μεγάλη οπή προσαρμόσιμα.

Ενεργοποιείτε το εργαλείο, πριν τοποθετηθεί στο τεμάχιο επεξεργασίας!

Το τεμάχιο επεξεργασίας πρέπει να ακουμπά σταθερά και να είναι ασφαλισμένο, π.χ. με τη βοήθεια σφιγκτήρων. Τα μεγάλα τεμάχια επεξεργασίας πρέπει να υποστηρίζονται επαρκώς. Ειδάλλως υφίσταται κίνδυνος ανεξέλεγκτου εκσφενδονισμού του τεμαχίου επεξεργασίας.

Όταν χρησιμοποιούνται εξαρτήματα εργασίας με σπείρωμα, δεν επιτρέπεται να ακουμπά η άκρη του άξονα τον πάτο της τρύπας του εξαρτήματος λείανσης. Προσέξτε, να είναι το σπείρωμα στο εξάρτημα αρκετά μακρύ, για να υποδεχτεί το μήκος του άξονα. Το σπείρωμα στο εξάρτημα εργασίας πρέπει να ταιριάζει με το σπείρωμα στον άξονα. Για το μήκος του άξονα και το σπείρωμα του άξονα βλέπε στη σελίδα 3 και στο κεφάλαιο 15. Τεχνικά στοιχεία.

Δεν επιτρέπεται η χρήση χαλασμένων, μη στρογγυλών και δονούμενων εργαλείων.

Μια χαλασμένη ή ραγισμένη πρόσθετη λαβή πρέπει να αντικατασταθεί. Μη χρησιμοποιείτε το εργαλείο με ελαττωματική λαβή.

Εργαζόσαστε πάντοτε με τοποθετημένο τον προφυλακτήρα.

Οδηγείτε το εργαλείο πάντοτε με τα δύο χέρια από τις προβλεπόμενες χειρολαβές.

Μην απλώνετε τα χέρια στα εξαρτήματα!

4.7 Ειδικές υποδείξεις ασφαλείας για ηλεκτρικά εργαλεία:

Προτού πραγματοποιήσετε μία οποιαδήποτε ρύθμιση, αλλαγή εξοπλισμού, συντήρηση ή καθαρισμό τραβήξτε το φις από την πρίζα.

Βεβαιωθείτε, ότι έχει απενεργοποιηθεί το εργαλείο κατά την τοποθέτηση του φις.

Συνιστάται η χρήση μιας μόνιμης εγκατάστασης αναρρόφησης. Συνδέετε πάντα προηγουμένως ένα ρελέ διαρροής FI (RCD) με μέγ. ρεύμα ενεργοποίησης 30 mA. Σε περίπτωση απενεργοποίησης του γωνιακού τροχού μέσω του ρελέ διαρροής FI πρέπει το εργαλείο να ελεγχθεί και να καθαριστεί. Βλέπε στο κεφάλαιο 9. Συντήρηση.

4.8 Ειδικές υποδείξεις ασφαλείας για εργαλεία επαναφορτιζόμενης μπαταρίας:

Προτού πραγματοποιήσετε μια οποιαδήποτε ρύθμιση, αλλαγή εξοπλισμού, συντήρηση ή καθαρισμό αφαιρέστε την μπαταρία από το εργαλείο.

Βεβαιωθείτε ότι έχει απενεργοποιηθεί το εργαλείο κατά την τοποθέτηση της μπαταρίας.

Προστατέψτε τις μπαταρίες από την υγρασία!

Μην εκθέτετε τις επαναφορτιζόμενες μπαταρίες στη φωτιά!

Μην χρησιμοποιείτε ελαττωματικές ή παραμορφωμένες επαναφορτιζόμενες μπαταρίες!

Μην ανοίγετε τις επαναφορτιζόμενες μπαταρίες! Μην ακουμπάτε ή βραχυκυκλώνετε τις επαφές των επαναφορτιζόμενων μπαταριών!

Από τις ελαττωματικές επαναφορτιζόμενες μπαταρίες ιόντων λιθίου (Li-Ion) μπορεί να εξέλθει εύφλεκτο

υγρό!

Σε περίπτωση που χυθεί το υγρό της μπαταρίας και έρθει σε επαφή με το δέρμα σας, ξεπλύνετε το αμέσως με πολύ νερό.

Σε περίπτωση που πέσει υγρό της μπαταρίας στα μάτια σας, πλύνετε τα μάτια σας με καθαρό νερό και πηγαίνετε χωρίς καθυστέρηση στον γιατρό!

Εάν το εργαλείο χαλάσει αφαιρέστε την επαναφορτιζόμενη μπαταρία από αυτό.

Μεταφορά των μπαταριών ιόντων λιθίου:

Η αποστολή των μπαταριών ιόντων λιθίου υπόκειται στη νομοθεσία περί επικινδύνων εμπορευμάτων (UN 3480 και UN 3481). Κατά την αποστολή των μπαταριών ιόντων λιθίου προσέξτε τους τρέχοντες ισχύοντες κανονισμούς.

Πληροφορηθείτε σχετικά ενδεχομένως από την εταιρεία μεταφορών. Πιστοποιημένη συσκευασία είναι διαθέσιμη στη Metabo.

Η αποστολή των επαναφορτιζόμενων μπαταριών μπορεί να γίνει μόνον εφόσον το περίβλημα ευρίσκεται σε καλή κατάσταση και δεν διαρρέει υγρό. Για την αποστολή της επαναφορτιζόμενης μπαταρίας αφαιρέστε την μπαταρία από το εργαλείο. Ασφαλίστε τις επαφές από τυχόν βραχυκύκλωμα (π.χ. μονώστε τις με αυτοκόλλητη ταινία).

Μείωση επιβάρυνσης από σκόνη:

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Ορισμένα είδη σκόνης που παράγονται κατά τη λείανση με γυαλόχαρτο, κατά το πριόνισμα, τρόχισμα, τρύπημα και με άλλες εργασίες, περιέχουν χημικές ουσίες, οι οποίες είναι γνωστό, ότι μπορεί να προξενήσουν καρκίνο, γενετικές ανωμαλίες ή άλλες βλάβες της αναπαραγωγής. Μερικά παραδείγματα αυτών των χημικών ουσιών είναι:

• Μόλυβδος από μολυβδούχα επιχρίσματα,
• ορυκτή σκόνη από δομικούς λίθους, τσιμέντο και άλλα υλικά τοιχοποιίας και
• αρσενικό και χρώμιο από χημικά επεξεργασμένο ξύλο.

Ο κίνδυνος που διατρέχετε από αυτήν την επιβάρυνση, εξαρτάται από το πόσο συχνά εκτελείτε αυτήν την εργασία. Για να μειώσετε την επιβάρυνση από αυτές τις χημικές ουσίες: εργάζεστε σε έναν καλά αεριζόμενο χώρο φορώντας έναν εγκεκριμένο εξοπλισμό προστασίας, όπως π.χ. μάσκες προστασίας από τη σκόνη, οι οποίες είναι κατασκευασμένες έτσι, ώστε να φιλτράρουν τα μικροσκοπικά μικρά σωματίδια.

Αυτό ισχύει επίσης και για είδη σκόνης άλλων υλικών, όπως π.χ. ορισμένα είδη ξυλείας (όπως σκόνη δρυός ή οξιάς), μέταλλα, αμίαντος. Άλλες γνωστές ασθένειες είναι π.χ. αλλεργικές αντιδράσεις, νοσήματα του αναπνευστικού συστήματος. Μην αφήνετε την σκόνη να εισχωρήσει στο σώμα.

Προσέξτε τις οδηγίες που ισχύουν για το υλικό, το προσωπικό, την περίπτωση εφαρμογής και το σημείο χρήσης και τους εθνικούς κανονισμούς (π.χ. κανονισμοί εργασιακής ασφάλειας, απόρριψη).

Συλλέξτε τα σωματίδια που προκύπτουν στο σημείο της δημιουργίας τους, αποφύγετε τις συσσωρεύσεις στον περιβάλλοντα χώρο.

Χρησιμοποιείτε κατάλληλο για ειδικές εργασίες πρόσθετο εξοπλισμό. Έτσι φθάνουν λιγότερα σωματίδια ανεξέλεγκτα στο περιβάλλον.

Χρησιμοποιείτε ένα κατάλληλο σύστημα αναρρόφησης σκόνης.

Μειώστε την επιβάρυνση από τη σκόνη με τους εξής τρόπους:

ΕΛΛΗΝΙΚΛει

• στρέφοντας τα εξερχόμενα σωματίδια και τη σκόνη απαερίων του εργαλείου όχι πάνω σας ή προς άτομα που βρίσκονται κοντά σας ή πάνω σε συσσωρευμένη σκόνη,
• χρησιμοποιώντας μία εγκατάσταση αναρρόφησης καιή μία συσκευή καθαρισμού του αέρα,
• αερίζοντας καλά τον χώρο εργασίας και διατηρώντας τον καθαρό αναρροφώντας τους ρύπους. Το σκούπισμα ή το ξεφύσημα στροβιλίζει τη σκόνη.
  Αναρροφάτε ή πλένετε την ενδυμασία προστασίας. Μην ξεφυσάτε, χτυπάτε ή καθαρίζετε με βούρτσες.

5. Επισκόπηση

Βλέπε σελίδα 2.

1 Πρόσθετη χειρολαβή
2 Προστατευτικό κάλυμμα
3 Ράβδος λαβής
4 Μοχλός σύσφιγξης
5 Bíða
6 Χειρολαβή

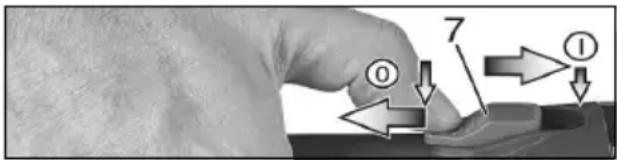

7 Συρόμενος διακόπτης για ενεργοποίηση/ απενεργοποίηση*
8 Κουμπί κλειδώματος του άξονα
9 Άξονας
10 Ηλεκτρονική ενδεικτική λυχνία
11 Ρυθμιστικός τροχός του αριθμού στροφών*

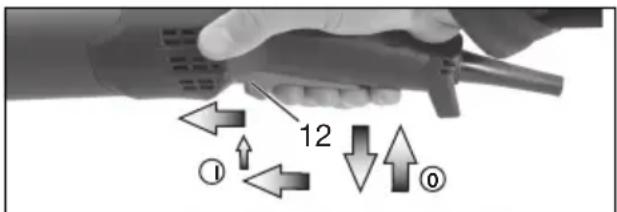

12 Πληκτροδιακόπτης*
13 Βίδα στερέωσης εξαρτήματος
14 Πείρος σύσφιγξης (με 2 σφήνες προσαρμογής, τοποθετημένες έτσι που να μη χάνονται)
15 Γερμανικό κλειδί
16 Δακτύλιοι αποστάτες (για εξαρτήματα μικρότερα από τον πείρο σύσφιγξης)
17 Πλήκτρο για την απασφάλιση της μπαταρίας*
18 Φίλτρο σκόνης*
19 Επαναφορτιζόμενη μπαταρία*
20 Πλήκτρο ένδειξης της χωρητικότητας*
21 'Ενδειξη χωρητικότητας και σήμανσης*
22 Κουμπί κλειδώματος
* ανάλογα με τον εξοπλισμό / ανάλογα με το μοντέλο

6. Έναρξη της λειτουργίας

6.1 Συναρμολόγηση, Ρύθμιση

Βλέπε σελίδα 2, εικόνα Α.

Τοποθέτηση ράβδου λαβής και ρύθμιση

Τοποθετήστε τη ράβδο λαβής (3) επάνω στη φλάντζα του μηχανισμού κίνησης (βλέπε για τη σωστή κίνηση στη σελίδα 2, εικ. Α: Ο μοχλός σύσφιγξης (4) δείχνει προς τα εμπρός).

Η ράβδος λαβής (3) πρέπει να είναι τοποθετημένη μέχρι τέρμα επάνω στη

φλάντζα του μηχανισμού κίνησης.

Μετά το λύσιμο του μοχλού σύσφιγξης (4) μπορεί να περιστραφεί η ράβδος λαβής (3) στην 106 επιθυμητή θέση. Σφίξτε ξανά δυνατά τον μοχλό

σύσφιγξης (4). Γι' αυτό ενδεχομένως πρέπει να αλλάξει η θέση του μοχλού.

Η θέση του μοχλού (4) μπορεί να αλλάξει χωρίς να περιστραφεί η βίδα σύσφιγξης. Γι' αυτό τραβήξτε τον μοχλό προς τα επάνω, γυρίστε το μοχλό και κατεβάστε τον ξανά (βλέπε σελίδα 2, εικ. Β).

Για την εργασία τοποθετείτε τον μοχλό (4) πάντοτε έτσι, ώστε να μην μπορεί να έρθει σε επαφή με το εξάρτημα.

Τοποθέτηση προφυλακτήρα και ρύθμιση

Τοποθετήστε τον προφυλακτήρα (2) όπως φαίνεται στο σχήμα, με την πρόσθετη χειρολαβή (1) και τη βίδα (5) στη ράβδο λαβής (3).

Επιλέξτε την απόσταση από το εξάρτημα όσο το δυνατό μικρότερη.

Σφίξτε δυνατά την πρόσθετη χειρολαβή.

Τοποθέτηση πείρου σύσφιγξης

Βιδώστε τον πείρο σύσφιγξης (14) με πατημένο το κουμπί κλειδώματος του άξονα (8) πάνω στον άξονα (9) και σφίξτε τον με ένα γερμανικό κλειδί (15).

6.2 Ειδικά για ηλεκτρικά εργαλεία

Σύνδεση με το δίκτυο παροχής ρεύματος

⚠️ Πριν από τη θέση σε λειτουργία ελέγξτε αν η τάση και η συχνότητα που αναφέρονται στην πινακίδα τύπου ταυτίζονται με τα στοιχεία του ηλεκτρικού σας δικτύου.

Συνδέετε πάντα προηγουμένως ένα ρελέ διαρροής FI (RCD) με μέγ. ρεύμα ενεργοποίησης 30 mA.

Η κόκκινη ηλεκτρονική ενδεικτική λυχνία (10) ανάβει σύντομα κατά την τοποθέτηση του φις (ρευματολήπτη) στην πρίζα και δείχνει έτσι την ετοιμότητα λειτουργίας.

Η ηλεκτρονική ρύθμιση VTC καθιστά δυνατή την εργασία ανάλογα με το υλικό και ένα σχεδόν σταθερό αριθμό στροφών, ακόμα και υπό φορτίο.

Η ιδανική ρύθμιση του αριθμού στροφών εξακριβώνεται καλύτερα με μια δοκιμή.

6.3 Ειδικά για εργαλεία επαναφορτιζόμενης μπαταρίας

Φίλτρο σκόνης

Σε πολύ λερωμένο περιβάλλον τοποθετείτε πάντοτε το φίλτρο σκόνης (18).

Με τοποθετημένο το φίλτρο σκόνης (18) θερμαίνεται το εργαλείο γρήγορα. Η ηλεκτρονική διάταξη προστατεύει το εργαλείο από υπερθέρμανση.

Τοποθέτηση:

Τοποθετήστε το φίλτρο σκόνης (18), όπως φαίνεται.

Αφαίρεση:

Σηκώστε λίγο το φίλτρο σκόνης (18) στις επάνω ακμές και αφαιρέστε το προς τα κάτω.

Περιστρεφόμενη μπαταρία

Βλέπε σελίδα 2, εικόνα Ε.

Το πίσω μέρος του εργαλείου μπορεί να περιστραφεί σε 3 βαθμίδες κατά 270° και έτσι μπορεί να προσαρμοστεί η μορφή του εργαλείου στις συνθήκες εργασίας. Να εργάζεστε μόνο στην ασφαλισμένη θέση.

Πατήστε πρώτα το κουμπί κλειδώματος (22), περιστρέψτε το πίσω μέρος του εργαλείου σε πιεσμένη κατάσταση. Ελευθερώστε το κουμπί στη διάρκεια της περιστροφής. Η ασφάλιση πρέπει να ασφαλίσει με ένα "κλικ" που ακούγεται.

Επαναφορτιζόμενη μπαταρία

Φορτίστε την μπαταρία (19) πριν από τη χρήση.

Φορτίστε ξανά την επαναφορτιζόμενη μπαταρία σε περίπτωση πτώσης της ισχύος.

από την «προσθήκη»:

Οι επαναφορτιζόμενες μπαταρίες έχουν μία ένδειξη χωρητικότητας και σήματος (21) (ανάλογα με τον εξοπλισμό):

Η ιδανική θερμοκρασία φύλαξης βρίσκεται μεταξύ 10°C και 30°C.

Οι μπαταρίες ιόντων λιθίου "Li-Power" έχουν μια ένδειξη χωρητικότητας και σήμανσης (21):

• Πατήστε το πλήκτρο (20), εμφανίζεται η κατάσταση φόρτισης μέσω των λυχνιών LED.
• Όταν μια λυχνία LED αναβοσβήνει, η μπαταρία είναι σχεδόν άδεια και πρέπει να επαναφορτιστεί.

Αφαίρεση, τοποθέτηση της μπαταρίας

Αφαίρεση: Πατήστε το πλήκτρο για την απασφάλιση της μπαταρίας (17) και τραβήξτε έξω την μπαταρία () προς τα κάτω.

Τοποθέτηση: Σπρώξτε μέσα την μπαταρία () μέχρι να ασφαλίσει.

7. Χρήση

7.1 Ρύθμιση του αριθμού στροφών

Στον τροχίσκο ρύθμισης (11) μπορεί να προεπιλεγεί ο αριθμός στροφών και να αλλάξει. Για τους αριθμούς στροφών βλέπε πίνακα στη σελίδα 3.

SE 17-200 RT

Με τον τροχίσκο ρύθμισης (11) μπορεί να προεπιλεγεί ο αριθμός στροφών και να αλλάξει συνεχώς.

Οι θέσεις 1-6 αντιστοιχούν περίπου στους ακόλουθους αριθμούς στροφών χωρίς φορτίο:

1.....800 / min 4 .....2150 / min
2.....1250 / min 5 .....2600 / min
3.....1700 / min 6 .....3000 / min

SVB 18 LTX BL 200

Με τον τροχίσκο ρύθμισης (11) μπορεί να προεπιλεγεί ο αριθμός στροφών και να αλλάξει συνεχώς.

Οι θέσεις 1-6 αντιστοιχούν περίπου στους ακόλουθους αριθμούς στροφών χωρίς φορτίο:

1......600 / min 4 ......1770 / min
2......960 / min 5 ......2170 / min
3.....1360 / min 6 .....2500 / min

7.2 Ενεργοποίηση και απενεργοποίηση

Οδηγείτε το εργαλείο πάντοτε με τα δύο α.

Πρώτα ενεργοποιείτε το εργαλείο και μετά πλησιάζετε το εξάρτημα στο τεμάχιο εργασίας.

Πρέπει να αποφεύγετε, να αναρροφά το εργαλείο πρόσθετη σκόνη και ροκανίδια.

Κατά την ενεργοποίηση και απενεργοποίηση κρατάτε το εργαλείο μακριά από τη συγκεντρωμένη σκόνη. Ακουμπάτε το εργαλείο μετά την απενεργοποίηση, μόνον αφού πρώτα ακινητοποιηθεί ο κινητήρας.

Σε περίπτωση συνεχούς λειτουργίας το εργαλείο εξακολουθεί να λειτουργεί, αν σας

ξεφύγει από το χέρι. Γι' αυτό να κρατάτε το εργαλείο πάντοτε καλά με τα δύο χέρια από τις προβλεπόμενες χειρολαβές, να στέκεστε σταθερά και να εργάζεστε συγκεντρωμένοι.

SVB 18 LTX BL 200:

7 ① ② ③

Ενεργοποίηση: Σπρώξτε τον συρόμενο διακόπτη (7) προς τα εμπρός. Για τη συνεχή λειτουργία πιέστε τον προς τα κάτω, ώσπου να ασφαλίσει.

Απενεργοποίηση: Πατήστε την πίσω άκρη του συρόμενου διακόπτη (7) και αφήστε τον ελεύθερο.

(SE 17-200 RT)

Στιγμιαία ενεργοποίηση (με λειτουργία Deadman)

12 ① ②

Ενεργοποίηση: Σύρτε τον πληκτροδιακόπτη (12) προς τα εμπρός και κατόπιν πιέστε τον πληκτροδιακόπτη (12) προς τα πάνω.

Απενεργοποίηση: Αφήστε τον πληκτροδιακόπτη (12).

Συνεχής λειτουργία (ανάλογα με τον εξοπλισμό)

12 ① ②

Ενεργοποίηση: Ενεργοποιήστε το εργαλείο όπως περιγράφεται πιο πάνω. Κατόπιν σύρτε τον πληκτροδιακόπτη (12) για μία ακόμη φορά προς τα εμπρός και

ΕΛΛΗΝΙΚΛει

αποφορτίστε τον στην μπροστινή θέση για να ασφαλίσετε τον πληκτροδιακόπτη (12) (Συνεχής λειτουργία).

Απενεργοποίηση: Πιέστε τον πληκτροδιακόπτη (12) προς τα πάνω και αφήστε τον ελεύθερο.

8. Τοποθέτηση των εξαρτημάτων, Υποδείξεις εργασίας

⚠️ Πατάτε προς τα μέσα το κουμπί κλειδώματος του άξονα (8) μόνο με ακινητοποιημένο τον άξονα!

8.1 Εξαρτήματα με σπείρωμα:

1. Ενδεχομένως αφαιρέστε τον πείρο σύσφιγξης (14). Γι' autó patήστε μέσα το κουμπί κλειδώματος του άξονα (8) και κρατήστε το πατημένο. . Ξεβιδώστε τον πείρο σύσφιγξης με το γερμανικό κλειδί (15).
2. Πατήστε μέσα το κουμπί κλειδώματος του άξονα και κρατήστε το πατημένο.
3. Βιδώστε το εξάρτημα πάνω στον άξονα και σφίξτε το σταθερά.

8.2 Εξαρτήματα για πείρο σύσφιγξης:

• Ενδεχομένως τοποθετήστε τον πείρο σύσφιγξης (14). Γι' αυτό πατήστε μέσα το κουμπί κλειδώματος του άξονα (8) και κρατήστε το πατημένο. . Βιδώστε σφιχτά τον πείρο σύσφιγξης με το γερμανικό κλειδί (15).
• Περάστε το εξάρτημα πάνω στον πείρο σύσφιγξης.
• Πατήστε μέσα το κουμπί κλειδώματος του άξονα (8) και κρατήστε το πατημένο.
• Βιδώστε τη βίδα στερέωσης του εξαρτήματος (13) πάνω στον πείρο σύσφιγξης και σφίξτε την (έτσι ασφαλίζεται το κουμπί κλειδώματος του άξονα και μπορεί να στερεωθεί το εξάρτημα).

Όταν χρησιμοποιούνται εξαρτήματα που είναι πιο κοντά από τον πείρο σύσφιγξης, τοποθετείτε κατάλληλους δακτύλιους αποστάτες (16). Μόνο έτσι μπορεί να στερεωθεί σωστά το εξάρτημα.

8.3 Υποδείξεις εργασίας

Λείανση με γυαλόχαρτο, γυάλισμα, εργασίες με συρματόβουρτσες:

Πιέστε το εργαλείο ελαφρά και κινήστε το πάνω στην επιφάνεια πέρα-δώθε

9. Συντήρηση

Πριν από κάθε εργασία συντήρησης: Τραβάτε το φις από την πρίζα του ρεύματος ή απομακρύνετε την μπαταρία από το εργαλείο!

Κατά την επεξεργασία ενδέχεται να επικαθίσουν σωματίδια στο εσωτερικό του ηλεκτρικού εργαλείου. Αυτό επηρεάζει δυσμενώς την ψύξη του ηλεκτρικού εργαλείου. Αγώγιμες επικαθίσεις ενδέχεται να επηρεάσουν δυσμενώς τη μόνωση προστασίας του ηλεκτρικού εργαλείου και να προξενήσουν ηλεκτρικούς κινδύνους.

Αναρροφάτε τους ρύπους στο ηλεκτρικό εργαλείο τακτικά, συχνά και πολύ καλά μέσα από όλες τις μπροστινές και πίσω εγκοπές αερισμού ή ξεφυσάτε τους με ξηρό αέρα. Αποσυνδέετε προηγουμένως το ηλεκτρικό εργαλείο από το ρεύμα και φοράτε ταυτόχρονα γυαλιά και μάσκα προστασίας.

10. Καθαρισμός

Κατά την επεξεργασία ενδέχεται να επικαθίσουν σωματίδια στο εσωτερικό του ηλεκτρικού εργαλείου. Αυτό επηρεάζει δυσμενώς την ψύξη του ηλεκτρικού εργαλείου. Αγώγιμες επικαθίσεις ενδέχεται να επηρεάσουν δυσμενώς τη μόνωση προστασίας του ηλεκτρικού εργαλείου και να προξενήσουν ηλεκτρικούς κινδύνους.

Αναρροφάτε τους ρύπους στο ηλεκτρικό εργαλείο τακτικά, συχνά και πολύ καλά μέσα από όλες τις μπροστινές και πίσω εγκοπές αερισμού ή ξεφυσάτε τους με ξηρό αέρα. Αποσυνδέστε προηγουμένως το ηλεκτρικό εργαλείο από την παροχή ρεύματος και συγχρόνως φοράτε γυαλιά και κατάλληλη μάσκα προστασίας από σκόνη. Προσέχετε κατά το φύσημα να εκτελείται μία σωστή απορρόφηση.

11. Επιδιόρθωση βλαβών

11.1 Нлектрика εργαλεία

Η ηλεκτρονική ενδεικτική λυχνία (10) ανάβει και ο αριθμός των στροφών με φορτίο μειώνεται (όχι για W...RT). Η καταπόνηση του εργαλείου είναι πολύ υψηλή! Αφήστε το εργαλείο να λειτουργήσει στο ρελαντί (χωρίς φορτίο), ώσπου να σβήσει η ηλεκτρονική ενδεικτική λυχνία.

Το εργαλείο δεν λειτουργεί.Η ένδειξη ηλεκτρονικού σήματος (10) (εξαρτάται από τον εξοπλισμό) αναβοσβήνει.Η προστασία από αθέλητη επανεκκίνηση έχει ενεργοποιηθεί. Εάν το φις (ρευματολήπτης) τοποθετηθεί στην πρίζα με ενεργοποιημένο το εργαλείο ή αποκατασταθεί η τροφοδοσία του ρεύματος μετά από μια διακοπή, το εργαλείο δεν λειτουργεί. Θέστε το εργαλείο εκτός λειτουργίας και ξανά σε λειτουργία.

11.2 Εργαλεία μπαταρίας

Η ηλεκτρονική ενδεικτική λυχνία (10) αναβοσβήνει και το εργαλείο δε λειτουργεί.

Η επαναφορτιζόμενη μπαταρία είναι άδεια, η θερμοκρασία ιδιαίτερα αυξημένη ή η προστασία από αθέλητη επανεκκίνηση ενεργοποιήθηκε. Θέστε το εργαλείο εκτός λειτουργίας και ξανά σε λειτουργία. Όταν τοποθετηθεί η μπαταρία με ενεργοποιημένο το εργαλείο, δεν ξεκινά το εργαλείο. Όταν τοποθετηθεί μπαταρία που δεν ανήκει στο CAS (Cordless Alliance System), δεν ξεκινά το εργαλείο.

Η ένδειξη ηλεκτρονικού σήματος (10) παραμένει αναμμένη Κατά τη διάρκεια της εργασίας

δημιουργήθηκε μία υπερφόρτιση και η απόδοση μπορεί προσωρινά να μειωθεί. Μείωση πίεσης λειτουργίας.

Ηλεκτρονική απενεργοποίηση ασφαλείας: Το εργαλείο ΑΠΕΝΕΡΓΟΠΟΙΗΘΗΚΕ από μόνο

του. Σε περίπτωση πολύ υψηλής ταχύτητας αύξησης του ρεύματος (όπως παρουσιάζεται π.χ. σε περίπτωση μιας ξαφνικής εμπλοκής ή μιας ανάκρουσης) απενεργοποιείται το εργαλείο. Απενεργοποιήστε το εργαλείο. Ενεργοποιήστε μετά ξανά το εργαλείο και συνεχίστε κανονικά την εργασία. Αποφύγετε άλλες εμπλοκές.

12. Πρόσθετος εξοπλισμός

Na χρησιμοποιείτε πάντα το εξάρτημα που είναι κατάλληλο για τη συγκεκριμένη εργασία.

Εργασία:

1 = Θάμπωμα, φορμάρισμα και στίλβωμα επιφανειών ανοξείδωτου χάλυβα και μη σιδηρούχων μετάλλων
2= Αφαίρεση γρατσουνιών και καθαρισμός επιφανειών
3 = Γυάλισμα, τρίψιμο ακριβείας, αφαίρεση γρεζιών
4 = Λείανση/εξομάλυνση ξύλινων υλικών

Εξαρτήματα εργασίας:

1.1 = Κύλινδρος λείανσης κυματοειδούς φλις
1.2= Χιτώνια λείανσης φλις (μόνο σε συνδυασμό με τον κύλινδρο επέκτασης)
1.3 = Τροχοί λείανσης με φυλλαράκια
1.4 = Τροχοί λείανσης με φυλλαράκια/φλις
1.5 = Τροχοί λείανσης με φλις
1.6 = Τροχοί λείανσης καουτσούκ
1.7 = Ταινίες λείανσης «Metabo Pyramid», 90 x 100 mm

1.8 = Στρογγυλές βούρτσες σύρματος χάλυβα Inox

1.9 = Στρογγυλές πλαστικές βούρτσες

2.1 = Κύλινδρος λείανσης κυματοειδούς φλις

2.2= Χιτώνια λείανσης φλις (μόνο σε συνδυασμό με τον κύλινδρο επέκτασης)

2.3 = Τροχός λείανσης με σκληρά φλις

2.4 = Τροχοί λείανσης με φυλλαράκια

2.5 = Τροχοί λείανσης με φυλλαράκια/φλις

2.6 = Τροχοί λείανσης καουτσούκ

2.7 = Τροχοί λείανσης κορουνδίου ζιρκονίου, 90 x 100 mm (μόνο σε συνδυασμό με κύλινδρο επέκτασης)

2.8 = Στρογγυλές βούρτσες σύρματος χάλυβα ορείχαλκος

2.9 = Στρογγυλές βούρτσες σύρματος χάλυβα Inox

3.1= Χιτώνια λείανσης φλις (μόνο σε συνδυασμό με τον κύλινδρο επέκτασης)

3.2 = Τροχοί λείανσης με φλις

3.3 = Ταινίες φλις

3.4 = Ταινία τσόχας 30x600 mm (μόνο σε συνδυασμό με ρολό ταινίας λείανσης 623529000)

3.5 = Στρογγυλές βούρτσες σύρματος χάλυβα Inox

3.6 = Στρογγυλές πλαστικές βούρτσες

3.7 = Δακτύλιοι γυαλίσματος και πάστες λείανσης

4.1 = Τροχοί λείανσης με φυλλαράκια/φλις

4.2 = Τροχοί λείανσης με φλις
4.3 = Στρογγυλές βούρτσες σύρματος χάλυβα ορείχαλκος
4.4 = Στρογγυλές πλαστικές βούρτσες
4.5 = Στρογγυλή βούρτσα ινών
Χρησιμοποιείτε μόνον γνήσιες επαναφορτιζόμενες μπαταρίες και εξαρτήματα της Metabo.

Χρησιμοποιείτε μόνον πρόσθετο εξοπλισμό, ο οποίος ικανοποιεί τις απαιτήσεις και τα χαρακτηριστικά στοιχεία που αναφέρονται σε αυτές τις οδηγίες λειτουργίας.

Φορτιστές: ASC 55, ASC 145, κ.λπ.

Επαναφορτιζόμενες μπαταρίες διαφορετικής χωρητικότητας. Αγοράζετε μόνο επαναφορτιζόμενες μπαταρίες με μια τάση κατάλληλη για το ηλεκτρικό σας εργαλείο.

Αρ. παραγγ.: 625368000 5,5 Ah (LiHD)
Αρ. παραγγ.: 625369000 8,0 Ah (LiHD)
Αρ. παραγγ.: 625549000 10,0 Ah (LiHD)

κ.λπ.

Αρ. παραγγ.: 625591000 4,0Ah (LiPOWER)
Αρ. παραγγ.: 625028000 5,2 Ah (LiPOWER) κ.λπ.

Δακτύλιοι για γυάλισμα

Βοηθητικά υλικά για γυάλισμα

Πλήρες πρόγραμμα εξαρτημάτων, βλέπε www.metabo.com ή στον κατάλογο.

13. Επισκευή

Οι επισκευές των ηλεκτρικών εργαλείων επιτρέπεται να διενεργούνται μόνο από τροτεχνίτες!

Αν υποστεί βλάβη το καλώδιο σύνδεσης στο δίκτυο του ρεύματος, πρέπει να το αντικαταστήσετε με ένα γνήσιο καλώδιο σύνδεσης της Metabo, που μπορείτε να προμηθευτείτε από το τμήμα εξυπηρέτησης πελατών της Metabo.

Για ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη επισκευής απευθυνθείτε στην αντίστοιχη αντιπροσωπεία της Metabo. Διευθύνσεις βλέπε www.metabo.com.

Τους καταλόγους ανταλλακτικών μπορείτε να τους κατεβάσετε στη διεύθυνση www.metabo.com.

14. Περιβαλλοντολογική προστασία

Η σκόνη τροχίσματος που δημιουργείται μπορεί να περιέχει βλαβερές ουσίες: Απορρίψτε σωστά.

Τηρείτε τους εθνικούς κανονισμούς για την απόσυρση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος και για την ανακύκλωση των άχρηστων εργαλείων, συσκευασιών και πρόσθετου εξοπλισμού.

Τα υλικά συσκευασίας πρέπει να απορρίπτονται σύμφωνα με τη σήμανσή τους σύμφωνα με τις κοινοτικές οδηγίες. Περαιτέρω υποδείξεις θα

ΕΛΛΗΝΙΚΑει

βρείτε στην ηλεκτρονική διεύθυνση www.metabo.com στην περιοχή Service.

Μόνο για χώρες της ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα

με την ευρωπαϊκή οδηγία 2012/19/ΕΕ σχετικά με τα απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού και την εφαρμογή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον.

Ειδικές υποδείξεις για εργαλεία μπαταρίας:

Οι μπαταρίες δεν επιτρέπεται να πεταχτούν στα οικιακά απορρίμματα! Επιστρέψτε τις ελαττωματικές ή μεταχειρισμένες μπαταρίες στον αντιπρόσωπο της Metabo!

Μην πετάτε τις μπαταρίες στο νερό.

Πριν την απόσυρση εκφορτίστε την μπαταρία στο ηλεκτρικό εργαλείο. Ασφαλίστε τις επαφές από τυχόν βραχυκύκλωμα (π.χ. μονώστε τις με αυτοκόλλητη ταινία).

15. Τεχνικά στοιχεία

Διευκρινίσεις σχετικά με τα στοιχεία στη σελίδα 3. Διατηρούμε το δικαίωμα για αλλαγές, που εξυπηρετούν την τεχνική πρόοδο. D=Επιτρεπτή διάμετρος δίσκου τροχίσματος B μεν =Μέγιστο πλάτος δίσκου τροχίσματος M =Σπείρωμα άξονα I=Mήκος του άξονα n 0 =Αριθμός στροφών χωρίς φορτίο U =Τάση της μπαταρίας P 1 =Ονομαστική απορροφούμενη ισχύς P 2 =Αποδιδόμενη ισχύς m =Βάρος με τη μικρότερη μπαταρία / βάρος χωρίς καλώδιο σύνδεσης στο ρεύμα Οι τιμές μετρήθηκαν σύμφωνα με το πρότυπο EN 62841.

--- Συνεχές ρεύμα (εργαλεία μπαταρίας) \~ Εναλλασσόμενο ρεύμα (ηλεκτρικά εργαλεία)

Εργαλείο της κατηγορίας προστασίας II (ηλεκτρικά εργαλεία)

* SE 17-200 RT: Οι παρεμβολές υψηλής ενέργειας και υψηλής συχνότητας μπορούν να προκαλέσουν διακυμάνσεις του αριθμού των στροφών. Αυτές εξαφανίζονται ξανά, μόλις σταματήσουν οι παρεμβολές.

Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές).

Τιμές εκπομπών

Αυτές οι τιμές καθιστούν δυνατή την εκτίμηση των εκπομπών του ηλεκτρικού εργαλείου και τη συγκριση διαφόρων ηλεκτρικών εργαλείων. Ανάλογα με τις συνθήκες εργασίας, την κατάσταση του ηλεκτρικού εργαλείου ή των εξαρτημάτων εργασίας μπορεί η πραγματική επιβάρυνση να είναι υψηλότερη ή χαμηλότερη. Για την εκτίμηση λάβετε υπόψη τα διαλείμματα εργασίας και τις φάσεις μικρότερου φορτίου. Με βάση τις αντίστοιχες προσαρμοσμένες τιμές

εκτίμησης καθορίστε μέτρα προστασίας για τον χρήστη, π.χ. οργανωτικά μέτρα.

Η λείανση λεπτών λαμαρινών ή άλλων τεμαχίων προς κατεργασία με μεγάλη επιφάνεια που δημιουργούν εύκολα κραδασμούς μπορεί να οδηγήσει σε σημαντικά μεγαλύτερη συνολική εκπομπή θορύβου (έως και 15 dB) από τις αναφερόμενες τιμές εκπομπής θορύβου. Οι εκπομπές θορύβου από αυτά τα τεμάχια πρέπει να περιορίζονται όσο το δυνατόν περισσότερο με τη λήψη κατάλληλων μέτρων, όπως π.χ. η τοποθέτηση βαριών, εύκαμπτων μονωτικών επιφανειών. Η αυξημένη εκπομπή θορύβου πρέπει να λαμβάνεται υπόψη και κατά την αξιολόγηση κινδύνου εξαιτίας καταπόνησης από θόρυβο, καθώς και κατά την επιλογή της κατάλληλης προστασίας ακοής.

Συνολική τιμή κραδασμών (Διανυσματικό άθροισμα τριών διευθύνσεων) σύμφωνα με το EN 62841:

a_h,P =Τιμή εκπομπής κραδασμών (γυάλισμα) K_h,P =Αβεβαιότητα (ταλάντωση)

Τυπικές ηχητικές στάθμες Α:

L_pA = Στάθμη ηχητικής πίεσης L_WA = Στάθμη ηχητικής ισχύος K_pA, K_WA = Aβεβαιότητα

Φοράτε ωτοασπίδες!
