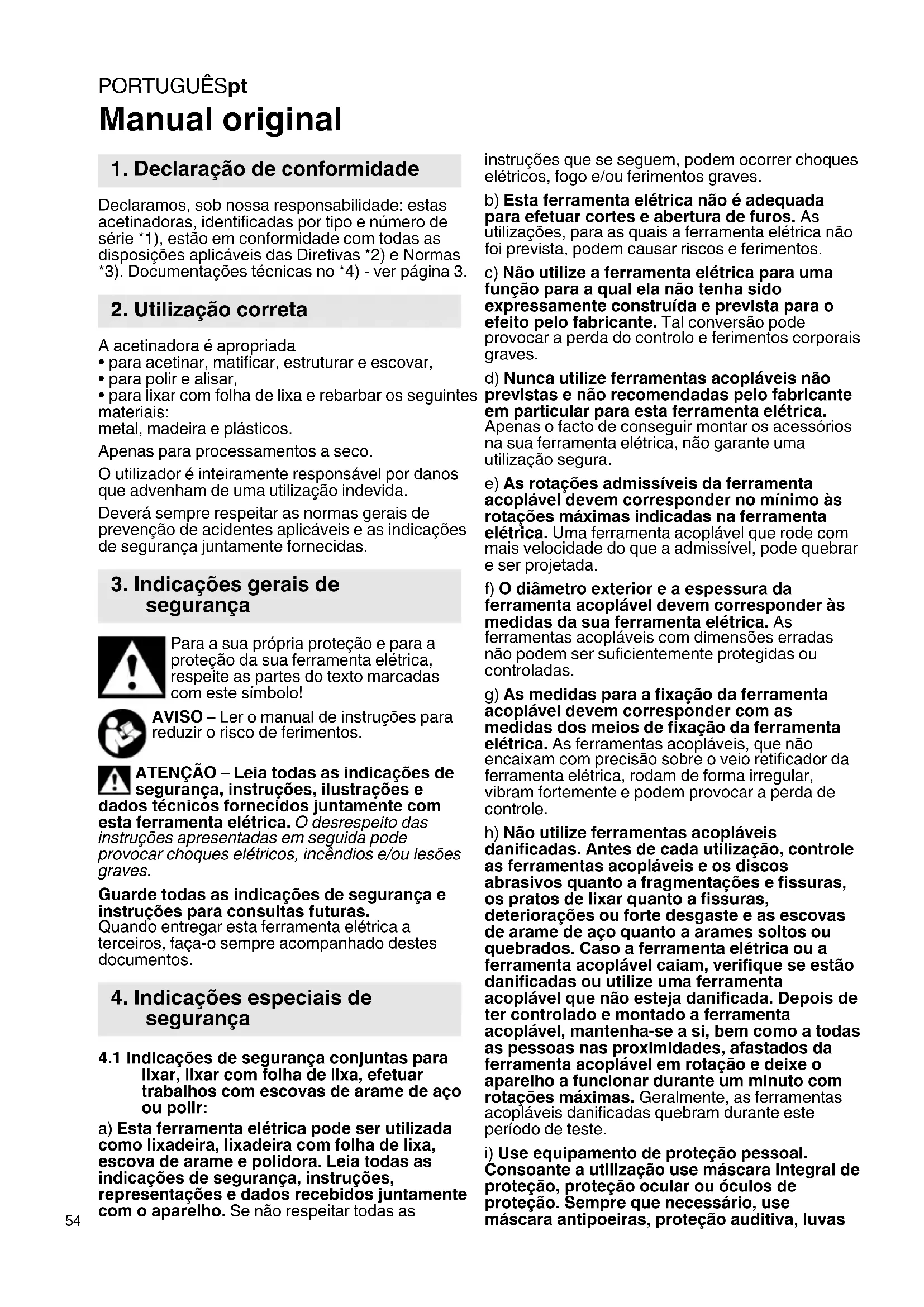

Manual original Declaramos, sob nossa responsabilidade: estas acetinadoras, identificadas por tipo e número de série *1), estão em conformidade com todas as disposições aplicáveis das Diretivas *2) e Normas *3). Documentações técnicas no *4) - ver página 3. A acetinadora é apropriada

• para acetinar, matificar, estruturar e escovar,

• para polir e alisar,

• para lixar com folha de lixa e rebarbar os seguintes materiais: metal, madeira e plásticos. Apenas para processamentos a seco. O utilizador é inteiramente responsável por danos que advenham de uma utilização indevida. Deverá sempre respeitar as normas gerais de prevenção de acidentes aplicáveis e as indicações de segurança juntamente fornecidas. Para a sua própria proteção e para a proteção da sua ferramenta elétrica, respeite as partes do texto marcadas com este símbolo! AVISO – Ler o manual de instruções para reduzir o risco de ferimentos. ATENÇÃO – Leia todas as indicações de segurança, instruções, ilustrações e dados técnicos fornecidos juntamente com esta ferramenta elétrica. O desrespeito das instruções apresentadas em seguida pode provocar choques elétricos, incêndios e/ou lesões graves. Guarde todas as indicações de segurança e instruções para consultas futuras. Quando entregar esta ferramenta elétrica a terceiros, faça-o sempre acompanhado destes documentos.

4.1 Indicações de segurança conjuntas para

lixar, lixar com folha de lixa, efetuar trabalhos com escovas de arame de aço ou polir: a) Esta ferramenta elétrica pode ser utilizada como lixadeira, lixadeira com folha de lixa, escova de arame e polidora. Leia todas as indicações de segurança, instruções, representações e dados recebidos juntamente com o aparelho. Se não respeitar todas as instruções que se seguem, podem ocorrer choques elétricos, fogo e/ou ferimentos graves. b) Esta ferramenta elétrica não é adequada para efetuar cortes e abertura de furos. As utilizações, para as quais a ferramenta elétrica não foi prevista, podem causar riscos e ferimentos. c) Não utilize a ferramenta elétrica para uma função para a qual ela não tenha sido expressamente construída e prevista para o efeito pelo fabricante. Tal conversão pode provocar a perda do controlo e ferimentos corporais graves. d) Nunca utilize ferramentas acopláveis não previstas e não recomendadas pelo fabricante em particular para esta ferramenta elétrica. Apenas o facto de conseguir montar os acessórios na sua ferramenta elétrica, não garante uma utilização segura. e) As rotações admissíveis da ferramenta acoplável devem corresponder no mínimo às rotações máximas indicadas na ferramenta elétrica. Uma ferramenta acoplável que rode com mais velocidade do que a admissível, pode quebrar e ser projetada. f) O diâmetro exterior e a espessura da ferramenta acoplável devem corresponder às medidas da sua ferramenta elétrica. As ferramentas acopláveis com dimensões erradas não podem ser suficientemente protegidas ou controladas. g) As medidas para a fixação da ferramenta acoplável devem corresponder com as medidas dos meios de fixação da ferramenta elétrica. As ferramentas acopláveis, que não encaixam com precisão sobre o veio retificador da ferramenta elétrica, rodam de forma irregular, vibram fortemente e podem provocar a perda de controle. h) Não utilize ferramentas acopláveis danificadas. Antes de cada utilização, controle as ferramentas acopláveis e os discos abrasivos quanto a fragmentações e fissuras, os pratos de lixar quanto a fissuras, deteriorações ou forte desgaste e as escovas de arame de aço quanto a arames soltos ou quebrados. Caso a ferramenta elétrica ou a ferramenta acoplável caiam, verifique se estão danificadas ou utilize uma ferramenta acoplável que não esteja danificada. Depois de ter controlado e montado a ferramenta acoplável, mantenha-se a si, bem como a todas as pessoas nas proximidades, afastados da ferramenta acoplável em rotação e deixe o aparelho a funcionar durante um minuto com rotações máximas. Geralmente, as ferramentas acopláveis danificadas quebram durante este período de teste.

i) Use equipamento de proteção pessoal.

Consoante a utilização use máscara integral de proteção, proteção ocular ou óculos de proteção. Sempre que necessário, use máscara antipoeiras, proteção auditiva, luvas

1. Declaração de conformidade

2. Utilização correta

3. Indicações gerais de

4. Indicações especiais de

segurançaPORTUGUÊS pt

de proteção ou aventais especiais para manter afastadas pequenas partículas de lixação e de material. Proteger os olhos de objetos estranhos projetados, resultantes de diversas aplicações. As máscaras antipoeiras ou de proteção respiratória devem filtrar o pó que se forma durante a utilização. Se estiver exposto a ruídos fortes durante longos períodos de tempo poderá perder capacidade auditiva. j) Certifique-se de que as outras pessoas se mantém a uma distância segura da sua área de trabalho. Todos os que acedem à área de trabalho devem usar equipamento de proteção pessoal. Fragmentos da peça de trabalho ou ferramentas acopláveis quebradas podem ser projetados e causar ferimentos mesmo fora da própria área de trabalho. k) Mantenha o cabo de rede afastado de ferramentas acopláveis em rotação. Caso perca o controlo sobre o aparelho, o cabo de rede pode ser cortado ou agarrado e a sua mão ou o seu braço podem embater na ferramenta acoplável em rotação. l) Quando executar trabalhos nos quais a ferramenta elétrica possa atingir condutores de corrente ocultos ou o próprio cabo de rede, segure a ferramenta acoplável apenas nas superfícies do punho isoladas. O contacto com um cabo sob tensão pode também colocar peças metálicas do aparelho sob tensão e provocar um choque elétrico. m) Nunca pouse a ferramenta elétrica, antes da imobilização completa da ferramenta acoplável. A ferramenta acoplável em rotação, pode entrar em contacto com a superfície de alojamento, provocando a perda de controlo sobre a ferramenta elétrica. n) Nunca deixe a ferramenta elétrica a funcionar enquanto a está a transportar. Em caso de contacto acidental com a ferramenta acoplável em rotação, a sua roupa pode ficar presa e a ferramenta acoplável poderá furar o seu corpo. o) Limpe regularmente as aberturas de ventilação da sua ferramenta elétrica. A ventoinha do motor puxa o pó para dentro da caixa, e uma forte acumulação de pó de metal pode provocar riscos a nível elétrico. p) Não utilize a ferramenta elétrica nas proximidades de materiais inflamáveis. As faíscas podem incendiar estes materiais. q) Não utilize ferramentas acopláveis, que necessitem de agentes de refrigeração líquidos. A utilização de água ou outros agentes de refrigeração líquidos pode provocar choques elétricos.

4.2 Contragolpes e respetivas indicações de

segurança Contragolpe é a reação repentina que ocorre quando uma ferramenta acoplável em rotação, tal como um disco abrasivo, um prato de lixar, uma escova de arame de aço, etc., bloqueia ou prende. Ao prender ou bloquear provoca a paragem inesperada da ferramenta acoplável em rotação. Através disso, a ferramenta elétrica descontrolada é acelerada na zona de bloqueio, no sentido de rotação contrário ao da ferramenta acoplável. Se por ex. um disco abrasivo prender ou bloquear na peça de trabalho, o canto do disco abrasivo que entra na peça de trabalho, pode ficar preso e com isso, quebrar o disco abrasivo ou causar um contragolpe. Em seguida, o disco abrasivo aproxima-se ou afasta-se do operador, consoante o sentido de rotação do disco no local de bloqueio. Desta forma os discos abrasivos também podem quebrar. O contragolpe é a consequência de uma utilização incorreta da ferramenta elétrica e/ou de condições de trabalho inapropriadas. Poderá evitar o contragolpe através de medidas de precaução adequadas, conforme descrito em seguida. a) Segure bem a ferramenta elétrica e posicione o seu corpo e braços numa posição, na qual possa amortecer as forças de contragolpe. Utilize sempre o punho suplementar, caso disponível, para obter o maior controlo possível sobre as forças de contragolpe ou momentos de reação na aceleração. O operador pode dominar as forças de contragolpe e de reação, usando medidas de precaução adequadas. b) Nunca coloque a sua mão próxima de ferramentas acopláveis em rotação. Durante um contragolpe, a ferramenta acoplável pode deslocar-se para cima da sua mão. c) Evite que o seu corpo se encontre na área para onde a ferramenta elétrica é deslocada durante um contragolpe. No local de bloqueio, o contragolpe impulsiona a ferramenta elétrica na direção contrária à de deslocação do disco abrasivo. d) Trabalhe com atenção redobrada em zonas de cantos, arestas vivas, etc. Evite que as ferramentas acopláveis façam ricochete na peça de trabalho e encravem. A ferramenta acoplável em rotação tende a encravar no caso de cantos, arestas vivas ou quando rebate. Isto provoca a perda de controlo ou contragolpes. e) Não utilize uma lâmina para eletrosserras para cortar madeira, nem um disco de corte diamantado segmentado com um espaçamento de segmento superior a 10 mm ou uma lâmina de serra serrilhada. Estas ferramentas acopláveis provocam frequentemente contragolpes e a perda de controlo.

4.3 Indicações de segurança especiais para

lixar com folha de lixa: a) Utilize folhas de lixa com o tamanho correto e respeite as determinações do fabricante sobre a seleção das cintas de lixa/rolos de lixa. As folhas de lixa que sobressaiam em relação ao prato de lixar, podem causar ferimentos e provocar bloqueios, rompimentos das folhas de lixa ou contragolpes.PORTUGUÊSpt

4.4 Indicações de segurança especiais para

polir: a) Não deixe peças soltas entrarem na boina de polir, principalmente cordões de fixação. Guarde ou corte os cordões de fixação. Cordões de fixação soltos em rotação conjunta, podem apanhar os seus dedos ou ficar presos na peça de trabalho.

4.5 Indicações de segurança especiais em

relação ao trabalho com escovas de arame de aço: a) Note que a escova de arame de aço perde pedaços de arame, até mesmo na utilização comum. Não exerça demasiada pressão sobre os arames. Pedaços de arame projetados podem penetrar facilmente em roupa fina e/ou na pele. b) Caso seja recomendado um resguardo de proteção, evite que o resguardo de proteção e a escova de arame de aço entrem em contacto. As escovas tipo prato e tipo tacho, podem aumentar o seu diâmetro devido à pressão exercida e às forças de centrífuga.

4.6 Indicações de segurança adicionais:

Ao lixar metais ocorre a projeção de faíscas. Certificar-se de que as pessoas não são colocadas em perigo. Devido ao risco de incêndio, não devem existir materiais inflamáveis nas proximidades (zona de projeção de faíscas). Durante o processamento, podem depositar-se poeiras condutoras no interior da máquina, especialmente de metais. Isto pode resultar na transferência de energia elétrica para a caixa da máquina. Isto pode justificar um risco temporário de choque elétrico. Por isso, é necessário limpar a máquina regularmente, frequentemente e a fundo, soprando ar comprimido através das aberturas de ventilação traseiras com a máquina a trabalhar. Durante esta tarefa deverá segurar a máquina com firmeza. Recomenda-se a utilização de um dispositivo de aspiração estacionário e a ligação de um disjuntor de corrente de avaria (FI). Caso a máquina desligue, devido ao disjuntor de proteção FI, deverá examinar e limpar a máquina. Limpeza do motor, ver capítulo 10. Limpeza. Use luvas de proteção e roupa de trabalho estreitas e não use roupa larga ou joias. Mantenha o cabelo e a roupa afastados de peças em movimento. As roupas largas, as joias ou os cabelos compridos podem ser agarrados por peças em movimento. AVISO – Use sempre óculos de proteção. Use proteção auditiva. AVISO – Utilize a ferramenta elétrica sempre com ambas as mãos. Usar bases de amortecimento elásticas, sempre que sejam disponibilizadas juntamente com o abrasivo e sempre que necessário. Observar as indicações do fabricante da ferramenta ou do acessório! Armazenar e manusear as ferramentas acopláveis cuidadosamente e conforme as instruções do fabricante. Certifique-se de que as ferramentas acopláveis foram montadas de acordo com as instruções do fabricante. Depois de desligar a máquina, a ferramenta continuar a funcionar por inércia. Trabalhar sempre com o resguardo de proteção montado. Não utilize buchas redutoras separadas ou adaptadores para a adaptação de ferramentas com furo maior. Ligar o aparelho apenas antes de o colocar sobre a peça de trabalho! A peça de trabalho deve ficar bem apoiada e ser protegida contra deslizes, por ex. através de dispositivos de fixação. Peças de trabalho grandes tem de ser apoiadas suficientemente. Caso contrário, existe o risco da peça de trabalho ser projetada de forma descontrolada. Na utilização de ferramentas acopláveis com adaptador roscado, a extremidade do veio não deve tocar no fundo do furo da lixadeira. Certificar- se de que a rosca da ferramenta acoplável apresenta o comprimento necessário para acolher o comprimento do veio. A rosca da ferramenta acoplável deve ser adequada para a rosca sobre o veio. Comprimento do veio e rosca do veio, ver página 3 e capítulo 15. Dados técnicos. Não utilizar ferramentas danificadas, não circulares ou que vibrem. Se o punho suplementar estiver danificado ou rachado deverá ser substituído. Não operar a máquina com o punho suplementar danificado. Trabalhar sempre com o resguardo de proteção montado. Guiar sempre a máquina com ambas as mãos nos respetivos punhos previstos para o efeito. Não tocar nas ferramentas acopláveis em rotação!

4.7 Indicações de segurança especiais para

ferramentas ligadas à rede elétrica: Puxar a ficha da tomada antes de proceder a qualquer ajuste, conversão, manutenção ou limpeza. Certifique-se de que a máquina está desligada ao ligar ficha de rede. Recomenda-se a utilização de um dispositivo de aspiração estacionário. Ligar sempre previamente um disjuntor de proteção FI (RCD) com uma corrente de disparo máx. de 30 mA. Caso a rebarbadora angular desligue através do disjuntor de proteção FI, deverá examinar e limpar a máquina. Ver capítulo 9. Manutenção.PORTUGUÊS pt

4.8 Indicações de segurança especiais para

ferramentas sem fio: Remover a bateria da máquina antes de realizar qualquer ajuste, conversão, manutenção ou limpeza. Certifique-se de que a máquina está desligada ao inserir a bateria. Proteger as baterias de humidade! Não expor as baterias ao fogo! Não utilizar baterias danificadas ou deformadas! Não abrir as baterias! Não tocar nem curto-circuitar os contactos das baterias! As baterias de iões de lítio danificadas podem verter um líquido ligeiramente ácido e inflamável! Caso as baterias vertam líquido e o mesmo entre em contacto com a pele, deverá lavar imediatamente com água abundante. Se o líquido das baterias entrar em contacto com os seus olhos, lave-os com água limpa e consulte imediatamente um médico! Retirar a bateria da máquina, caso a máquina esteja avariada. Transporte das baterias de iões de lítio: a expedição de baterias de iões de lítio deverá ocorrer em conformidade com as leis de transporte de mercadorias perigosas (UN 3480 e UN 3481). Informe-se sobre as normas atualmente em vigor para a expedição de baterias de iões de lítio. Se necessário, informe-se junto da sua empresa transportadora. Poderá obter uma embalagem certificada junto da Metabo. A bateria apenas poderá ser expedida se a caixa não apresentar danos e se esta não estiver a verter líquido. Para a expedição, retirar a bateria da máquina. Proteger os contactos contra curto- circuito (por exemplo, isolar com fita adesiva). Reduzir os níveis de pó: AVISO - Determinadas poeiras, que são geradas ao lixar com folha de lixa, serrar, lixar, furar e ao executar outros trabalhos, contém químicos conhecidos por causar cancro, malformações congénitas ou outros problemas reprodutivos. Alguns exemplos destes químicos são: - chumbo de tintas à base de chumbo, - pó mineral de pedras de paredes, cimento e outros materiais de alvenaria, e - arsénio e cromados de madeiras tratadas quimicamente. O risco para si, proveniente desta sobrecarga, varia consoante o número de vezes que executa este tipo de trabalho. Para reduzir o efeito destes químicos em relação a si: trabalhe numa área bem ventilada e use sempre equipamento de proteção autorizado, como por ex. máscaras antipoeiras que tenham sido desenvolvidas especialmente para filtrar partículas microscópicas. Isto aplica-se igualmente a poeiras de outros materiais, como por ex. determinados tipos de madeiras (como pó de carvalho ou faia), metais e amianto. Outras doenças conhecidas são por ex. reações alérgicas e doenças respiratórias. Não deixe que o pó entre em contato com o seu corpo. Respeite as diretivas e as normas nacionais (por ex. disposições relativas à segurança no trabalho, eliminação) aplicáveis para o seu material, pessoal, caso de utilização e local de utilização. Apanhe as partículas geradas no local de origem das mesmas e evite deposições nas imediações. Utilize acessórios apropriados para trabalhos especiais. Através disso é reduzida a expulsão descontrolada de partículas no ambiente. Utilize um aspirador de pó adequado. Reduza os níveis de pó: - direcionando as partículas expelidas e o fluxo de ar de exaustão da máquina para longe de si e das pessoas que se encontram nas proximidades ou do pó acumulado, - montando um dispositivo de aspiração e/ou um purificador de ar, - arejando bem o local de trabalho e aspirando-o para o manter limpo. Varrer ou soprar por jato de ar forma remoinhos de pó. Aspire ou lave o vestuário de proteção. Não limpar soprando, batendo ou escovando. Ver página 2. 1 Punho adicional 2 Resguardo de proteção 3 Barra do punho 4 Alavanca de aperto 5 Parafuso 6 Punho 7 Interruptor corrediço para ligar/desligar* 8 Botão de bloqueio do veio 9 Veio 10 Indicador de sinal eletrónico 11 Roda de ajuste para regulação das rotações* 12 Gatilho* 13 Parafuso de fixação da ferramenta acoplável 14 Mandril de fixação (com 2 molas de ajuste fixas) 15 Chave de bocas 16 Mangas de afastamento (para ferramentas acopláveis mais curtas do que o mandril de fixação) 17 Botão para desbloqueio da bateria* 18 Filtro de pó* 19 Bateria* 20 Botão do indicador de capacidade* 21 Indicador de capacidade e de sinalização* 22 Botão de bloqueio *consoante o equipamento/modelo

Ver página 2, fig. A. Montar a barra do punho e ajustar Encaixar a barra do punho (3) sobre a flange da engrenagem (encaixar corretamente em toda a volta, ver página 2, fig. A: alavanca de aperto (4) indica para a frente). A barra do punho (3) tem de ser inserida até ao batente, sobre o flange da engrenagem. Depois de soltar a alavanca de aperto (4) é possível rodar a barra do punho (3) para a posição pretendida. Voltar a apertar firmemente a alavanca de aperto (4). Para tal, a posição da alavanca terá eventualmente de ser alterada. A posição da alavanca (4) pode ser alterada sem ter de rodar o parafuso de aperto. Para tal, puxar a alavanca para cima, rodar a alavanca e voltar a baixar (ver página 2, fig. B). Para trabalhar, posicione sempre a alavanca (4) de forma a que esta não possa entrar em contacto com a ferramenta acoplável. Montar o resguardo de proteção e ajustar Montar o resguardo de proteção (2) conforme representado, com o punho adicional (1) e o parafuso (5), na barra do punho (3). Optar pela menor distância possível em relação á ferramenta acoplável. Apertar firmemente o punho adicional. Montar o mandril de fixação Aparafusar o mandril de fixação (14) com o botão de bloqueio do veio (8) pressionado sobre o veio (9) e apertar firmemente com uma chave de bocas (15).

6.2 Especialmente para ferramentas ligadas

à rede elétrica Ligação à rede antes de colocar em funcionamento, confirme se os dados da sua rede elétrica coincidem com a tensão de rede e a frequência de rede indicadas na placa de caraterísticas. Ligar sempre previamente um disjuntor de proteção FI (RCD) com uma corrente de disparo máx. de 30 mA. O indicador de sinal eletrónico vermelho (10) acende brevemente ao inserir a ficha de rede na tomada e indica assim o estado de prontidão. O sistema eletrónico VTC permite trabalhar em função do material com rotações quase constantes, mesmo sob carga. A regulação otimizada das rotações deverá ser determinada, de preferência, através de um teste prático.

6.3 Especialmente para ferramentas sem fio

Filtro de pó Ao trabalhar em ambientes extremamente sujos deverá montar sempre o filtro de (18) pó. A máquina aquece com maior rapidez quando o filtro de pó (18) está montado. O sistema eletrónico protege a máquina de sobreaquecimento. Montar: Montar o filtro de pó (18) conforme ilustrado. Remover: Levantar ligeiramente o filtro de pó (18) pelas arestas superiores e retirá-lo por baixo. Bateria rotativa Ver página 2, figura E. A parte posterior da máquina pode ser rodada em 3 níveis a 270°, para assim adaptar a forma da máquina às condições de trabalho. Trabalhar apenas na posição engatada. Pressionar primeiro o botão de bloqueio (22), e com o botão pressionado rodar a parte traseira da máquina. Durante a rotação, soltar o botão. O bloqueio deve engatar com um "clique" audível. Bateria Antes de utilizar, carregar a bateria (19). Recarregar a bateria em caso de perda de rendimento. Como ‘complemento’: As baterias possuem um indicador de capacidade e de sinalização (21) (consoante o equipamento): A temperatura otimizada para o armazenamento encontra-se entre os 10 °C e os 30 °C. As baterias de iões de lítio "Li-Power, LiHD" possuem um indicador de capacidade e de sinalização (21): - Prima o botão (20) e o estado de carga será indicado através das lâmpadas LED. - Assim que uma lâmpada LED piscar, significa que a bateria está quase descarregada e terá que ser recarregada. Retirar, inserir a bateria Retirar: pressionar a tecla para desbloqueio da bateria (17) e retirar a bateria () por baixo

Inserir: inserir a bateria () até engatar.

7.1 Ajustar as rotações

Na roda de ajuste (11) pode pré-selecionar e alterar as rotações. Rotações, ver tabela na página 3. SE 17-200 RT Através da roda de ajuste (11) é possível selecionar previamente as rotações e alterá-las continuamente. As posições 1-6 correspondem aproximadamente às seguintes rotações em vazio:

6. Colocação em funcionamento

7. UtilizaçãoPORTUGUÊS pt

• Através da roda de ajuste (11) é possível selecionar previamente as rotações e alterá-las continuamente. As posições 1-6 correspondem aproximadamente às seguintes rotações em vazio: 1 p. 600
• / min 4 p. 1770
• / min 2 p. 960
• / min 5 p. 2170
• / min 3 p. 1360
• / min 6 / min p. 2500

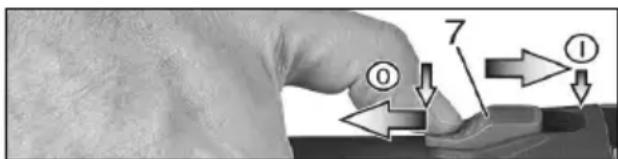

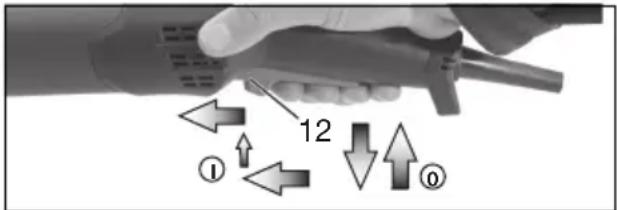

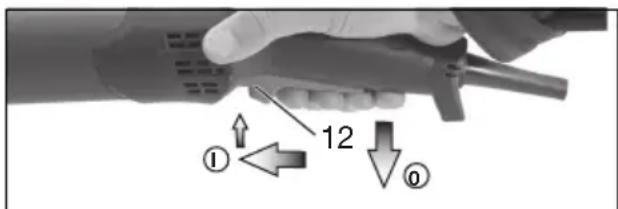

7.2 Ligar e desligar

Guiar a máquina sempre com ambas as mãos. Primeiro ligar e em seguida colocar a ferramenta acoplável na peça de trabalho. Deve evitar que a máquina aspire pó e aparas adicionais. Ao ligar e desligar a máquina deverá mantê-la afastada do pó acumulado. Depois de desligada, pousar a máquina apenas quando o motor estiver parado. No funcionamento contínuo, a máquina continua a trabalhar mesmo se for arrancada da mão. Por este motivo, deverá segurar a máquina sempre com ambas as mãos nos punhos previstos, posicionar-se de forma segura e concentrar-se no trabalho. SVB 18 LTX BL 200: Ligar: deslocar o interruptor corrediço (7) para a frente. Para funcionamento contínuo, pressionar depois para baixo até engatar. Desligar: pressionar a extremidade traseira do interruptor corrediço (7) e soltar. SE 17-200 RT: Ligação temporária (com função de homem- morto) Ligar: deslocar o gatilho (12) para a frente e depois pressionar o gatilho (12) para cima. Desligar: soltar o gatilho (12). Funcionamento contínuo (consoante o equipamento) Ligar: ligar a máquina conforme descrito acima. Agora, voltar a deslocar o gatilho (12) para a frente e aliviar a pressão na posição dianteira para bloquear o gatilho (12) (funcionamento contínuo). Desligar: pressionar o gatilho (12) para cima e soltá-lo. Pressionar o botão de bloqueio do veio (8) apenas com o veio imobilizado!

8.1 Ferramentas acopláveis com adaptador

1. Se necessário, retirar o mandril de fixação (14).

Para tal, pressionar o botão de bloqueio do veio (8) e mantê-lo pressionado. Desaparafusar o mandril de fixação com a chave de bocas (15).

2. Pressionar o botão de bloqueio do veio e mantê-

3. Aparafusar a ferramenta acoplável sobre o veio

e apertar firmemente.

8.2 Ferramentas acopláveis para o mandril

de fixação: - Se necessário, montar o mandril de fixação (14). Para tal, pressionar o botão de bloqueio do veio (8) e mantê-lo pressionado. Aparafusar firmemente o mandril de fixação com uma chave de bocas (15). - Inserir a ferramenta acoplável sobre o mandril de fixação. - Pressionar o botão de bloqueio do veio (8) e mantê-lo pressionado. - Aparafusar o parafuso de fixação da ferramenta acoplável (13) sobre o mandril de fixação e apertar firmemente (através disso, o botão de bloqueio do veio engata e a ferramenta acoplável pode ser fixada). Se forem utilizadas ferramentas acopláveis mais curtas do que o mandril de fixação deverá inserir as mangas de afastamento (16). Apenas desta forma é possível fixar devidamente a ferramenta acoplável.

8.3 Indicações de trabalho

Lixar com folha de lixa, polir, trabalhos com escovas de arame de aço: Pressionar moderadamente a máquina e movimentá-la para a frente para trás ao longo da superfície

8. Montagem das ferramentas,

indicações de trabalho

Antes de todos os trabalhos de manutenção: puxar a ficha da tomada ou retirar a bateria da máquina! Durante o trabalho podem acumular-se partículas no interior da ferramenta elétrica. Isto influencia a refrigeração da ferramenta elétrica. As deposições de substâncias condutoras podem danificar o isolamento de proteção da ferramenta elétrica e provocar riscos a nível elétrico. Aspirar bem a ferramenta elétrica regularmente e frequentemente em todas as ranhuras de ar dianteiras e traseiras ou soprar com ar seco. Antes disso, desligue a ferramenta elétrica da alimentação de corrente usando óculos de proteção e máscara antipoeiras. Durante o trabalho podem acumular-se partículas no interior da ferramenta elétrica. Isto influencia a refrigeração da ferramenta elétrica. As deposições de substâncias condutoras podem danificar o isolamento de proteção da ferramenta elétrica e provocar riscos a nível elétrico. Aspirar bem a ferramenta elétrica regularmente e frequentemente em todas as ranhuras de ar dianteiras e traseiras ou soprar com ar seco. Antes disso, desligue a ferramenta elétrica do fornecimento de energia e use óculos de proteção e uma máscara antipoeiras apropriada. Ao soprar certifique-se de que existe uma eliminação apropriada.

11.1 Ferramentas ligadas à rede elétrica

O indicador de sinal eletrónico (10) acende e as rotações sob carga diminuem (exceto W...RT). A máquina está demasiado sobrecarregada! Deixar a máquina na marcha em vazio até o indicador de sinal eletrónico apagar. A máquina não funciona. O indicador de sinal eletrónico (10) (consoante o equipamento) pisca. A proteção contra rearranque involuntário reagiu. Caso a ficha de rede seja inserida com a máquina ligada ou caso a corrente elétrica seja restabelecida após uma interrupção, a máquina não liga. Desligar e voltar a ligar a máquina.

11.2 Ferramentas sem fio

O indicador de sinal eletrónico (10) pisca e a máquina não funciona. A bateria está descarregada, a temperatura é demasiado elevada ou a proteção contra rearranque involuntário foi ativada. Desligar e voltar a ligar a máquina. Se a bateria for inserida com a máquina ligada, esta não irá arrancar. Em caso de utilização de uma bateria que não pertença ao CAS, a máquina não arranca. O indicador de sinal eletrónico (10) está aceso permanentemente Se surgir uma sobrecarga durante o trabalho, a potência pode ser reduzida temporariamente. Reduzir a pressão de trabalho. Desativação de segurança eletrónica: a máquina foi DESLIGADA automaticamente. A máquina é desligada caso a velocidade de aumento de corrente seja demasiado elevada (como por ex. em caso de bloqueio repentino ou contragolpe). Desligar a máquina. Em seguida, voltar a ligar e continuar a trabalhar normalmente. Evite bloqueios adicionais. Utilize sempre a ferramenta acoplável apropriada para o trabalho. Trabalho: 1 = Matificar, estruturar e acetinar superfícies em aço inoxidável e metais não ferrosos 2 = Remover riscos e limpar superfícies 3 = Polir, lixar finamente, rebarbar 4 = Alisar/desbastar materiais derivados de madeira Ferramentas acopláveis:

1.1 = Material não tecido ondulado para lixadora de

1.2 = Mangas de lixa em material não tecido

(apenas em combinação com o cilindro de expansão)

1.3 = Rolos de lixa lamelares

1.4 = Rolos de lixa lamelares/em material não

1.5 = Rolos de lixa em material não tecido

1.6 = Rolos de lixa em borracha

1.7 = Cintas de lixa "Metabo Pyramid", 90 x 100 mm

1.8 = Escovas redondas em arame de aço, inox

1.9 = Escovas redondas em plástico

2.1 = Material não tecido ondulado para lixadora de

2.2 = Mangas de lixa em material não tecido

(apenas em combinação com o cilindro de expansão)

2.3 = Rolo de lixa em material não tecido duro

2.4 = Rolos de lixa lamelares

2.5 = Rolos de lixa lamelares/em material não

2.6 = Rolos de lixa em borracha

2.7 = Cintas de lixa em corindo de zircónio, 90 x 100

mm (apenas em combinação com o cilindro de expansão)

2.8 = Escovas redondas em arame de aço, latão

2.9 = Escovas redondas em arame de aço, inox

3.1 = Mangas de lixa em material não tecido

(apenas em combinação com o cilindro de expansão)

3.2 = Rolos de lixa em material não tecido

3.3 = Cintas em material não tecido

3.4 = Cinta em feltro de 30x600 mm (apenas em

combinação com o rolo de cinta de lixa 623529000)

3.5 = Escovas redondas em arame de aço, inox

3.6 = Escovas redondas em plástico

3.7 = Anéis de polir e massas abrasivas

4.1 = Rolos de lixa lamelares/em material não

11. Eliminação de avarias

12. AcessóriosPORTUGUÊS pt

4.2 = Rolos de lixa em material não tecido

4.3 = Escovas redondas em arame de aço, latão

4.4 = Escovas redondas em plástico

4.5 = Escova redonda em fibra

Utilize apenas baterias e acessórios originais da Metabo. Utilize apenas acessórios que cumpram os requisitos e dados caraterísticos indicados neste manual de instruções. Carregadores: ASC 55, ASC 145, etc. Baterias de diversas capacidades. Compre apenas baterias com a tensão adequada para a sua ferramenta elétrica. N.º de pedido: 625368000 5,5 Ah (LiHD) N.º de pedido: 625369000 8,0 Ah (LiHD) N.º de pedido: 625549000 10,0 Ah (LiHD) etc. N.º de pedido: 625591000 4,0 Ah (LiPOWER) N.º de pedido: 625028000 5,2 Ah (LiPOWER) etc. Anéis de polir Materiais auxiliares para polir Poderá consultar o programa completo de acessórios em www.metabo.com ou no catálogo. As reparações em ferramentas elétricas apenas devem ser efetuadas por eletricistas! Um cabo de ligação à rede danificado apenas pode ser substituído por um cabo especial de ligação à rede original da Metabo, que pode ser adquirido a partir do serviço de assistência técnica da Metabo. Caso as ferramentas elétricas Metabo necessitem de reparações, dirija-se ao seu representante Metabo. Consulte os endereços em www.metabo.com Poderá descarregar as listas de peças sobressalentes em www.metabo.com O pó de lixar produzido pode conter substâncias poluentes: eliminar corretamente. Respeite as determinações nacionais sobre a eliminação ecológica e sobre a reciclagem de máquinas usadas, embalagens e acessórios. Os materiais da embalagem devem ser eliminados em conformidade com a sua identificação, de acordo com as diretrizes municipais. Poderá encontrar notas adicionais em www.metabo.com na área da Assistência técnica. Apenas para países da UE: não colocar as ferramentas elétricas no lixo doméstico! De acordo com A diretiva europeia 2012/19/UE sobre equipa- mentos elétricos e eletrónicos usados e a conversão às leis nacionais, as ferramentas elétricas usadas devem ser recolhidas em separado e encami- nhadas para uma instalação de reciclagem de materiais ecológica. Indicações especiais para ferramentas sem fio: As baterias não podem ser eliminadas através do lixo doméstico! Devolver as baterias avariadas ou usadas ao revendedor Metabo! Não atirar as baterias para a água. Antes de eliminar a bateria, descarregue-a na ferra- menta elétrica. Proteger os contactos contra curto- -circuito (por exemplo, isolar com fita adesiva). Explicações sobre os dados na página 3. Reservamo-nos o direito de proceder a alterações relacionadas com o progresso tecnológico. D =Diâmetro admissível do corpo abrasivo

max =Largura máxima do corpo abrasivo M =Rosca do veio l =Comprimento do veio

=Rotações em vazio U =Tensão da bateria

=Potência de saída m =Peso com a bateria / peso mais reduzido sem cabo de rede Valores medidos determinados de acordo com a EN 62841. Corrente contínua (ferramentas sem fio) ~ Corrente alternada (ferramentas ligadas à rede elétrica) Máquina da classe de proteção II (ferramentas ligadas à rede elétrica)

• SE 17-200 RT: as interferências de elevada energia e frequência podem causar oscilações nas rotações. Estas oscilações desaparecem assim que as interferências desvanecerem. Os dados técnicos indicados são tolerantes (de acordo com os padrões individuais válidos). Valores das emissões Estes valores possibilitam a avaliação de emissões da ferramenta elétrica e a comparação com diversas ferramentas elétricas. Consoante as condições de utilização, o estado da ferramenta elétrica ou das ferramentas acopláveis, a sobrecarga efetiva poderá ser superior ou inferior. Para a avaliação, deverá ainda considerar os intervalos de trabalho e as fases com menores sobrecargas. Com base nos respetivos valores avaliados deverá determinar a aplicação de medidas de proteção para o utilizador, por ex. medidas a nível de organização. A lixagem de chapas finas ou outras peças de trabalho de vibração fácil com superfícies grandes pode provocar uma emissão total de ruídos significativamente superior (até 15 dB) do que os valores de emissão de ruídos especificados. Essas peças de trabalho devem, dentro do possível, ser impedidas de emitir ruídos através de medidas adequadas, como por exemplo a fixação de esteiras de insonorização pesadas e flexíveis. O aumento das emissões de ruído também deve ser tido em consideração ao avaliar o risco de

14. Proteção do ambiente

exposição ao ruído e ao selecionar a proteção auditiva apropriada. Valor total de vibrações (soma vetorial de três direções) determinado de acordo com a EN 62841:

h, P =Valor da emissão de vibrações (polir)
