MANUALE UTENTE SE 17200 RT METABO

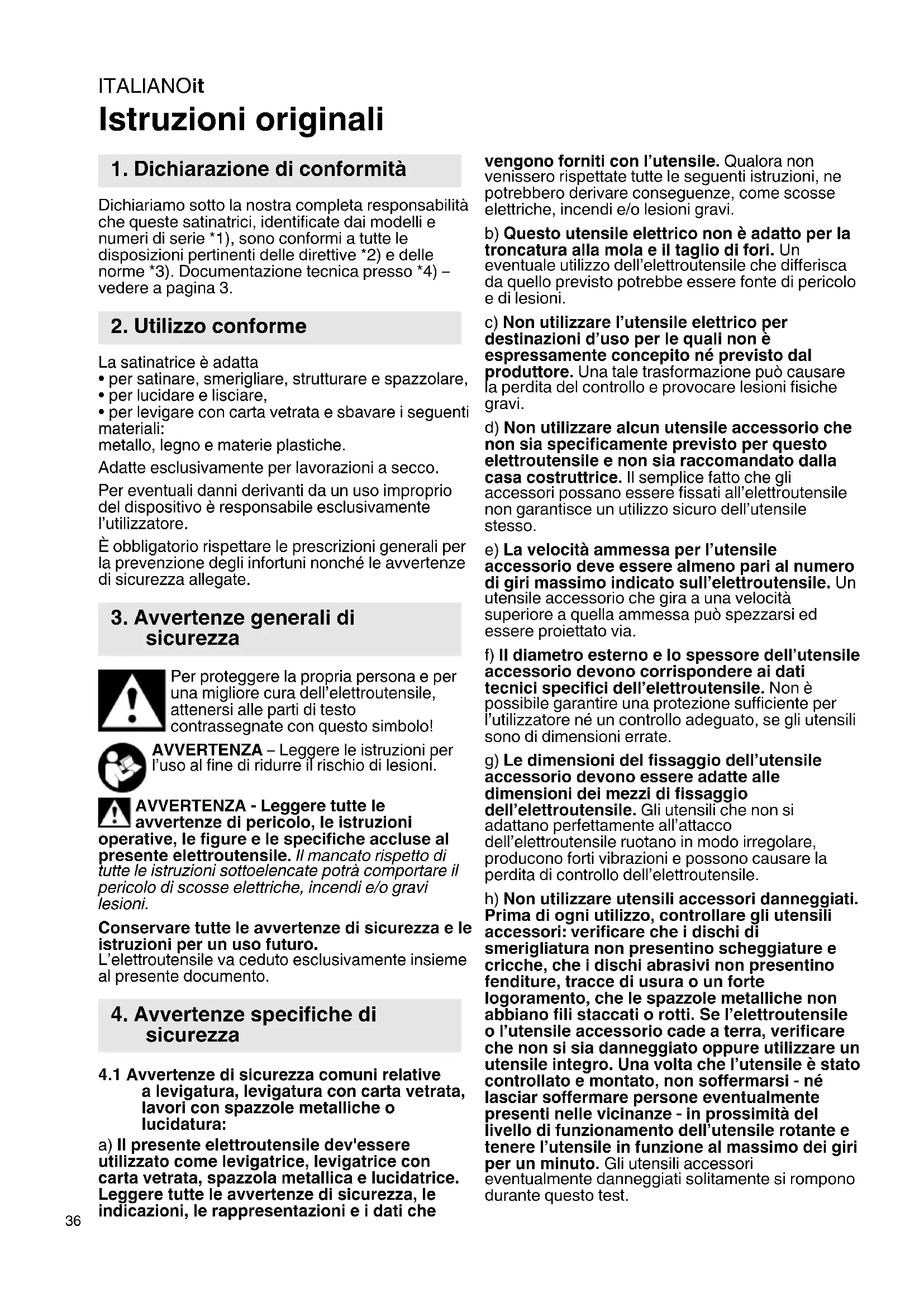

Istruzioni originali Dichiariamo sotto la nostra completa responsabilità che queste satinatrici, identificate dai modelli e numeri di serie *1), sono conformi a tutte le disposizioni pertinenti delle direttive *2) e delle norme *3). Documentazione tecnica presso *4) – vedere a pagina 3. La satinatrice è adatta

• per satinare, smerigliare, strutturare e spazzolare,

• per lucidare e lisciare,

• per levigare con carta vetrata e sbavare i seguenti materiali: metallo, legno e materie plastiche. Adatte esclusivamente per lavorazioni a secco. Per eventuali danni derivanti da un uso improprio del dispositivo è responsabile esclusivamente l’utilizzatore. È obbligatorio rispettare le prescrizioni generali per la prevenzione degli infortuni nonché le avvertenze di sicurezza allegate. Per proteggere la propria persona e per una migliore cura dell’elettroutensile, attenersi alle parti di testo contrassegnate con questo simbolo! AVVERTENZA – Leggere le istruzioni per l’uso al fine di ridurre il rischio di lesioni. AVVERTENZA - Leggere tutte le avvertenze di pericolo, le istruzioni operative, le figure e le specifiche accluse al presente elettroutensile. Il mancato rispetto di tutte le istruzioni sottoelencate potrà comportare il pericolo di scosse elettriche, incendi e/o gravi lesioni. Conservare tutte le avvertenze di sicurezza e le istruzioni per un uso futuro. L’elettroutensile va ceduto esclusivamente insieme al presente documento.

4.1 Avvertenze di sicurezza comuni relative

a levigatura, levigatura con carta vetrata, lavori con spazzole metalliche o lucidatura: a) Il presente elettroutensile dev'essere utilizzato come levigatrice, levigatrice con carta vetrata, spazzola metallica e lucidatrice. Leggere tutte le avvertenze di sicurezza, le indicazioni, le rappresentazioni e i dati che vengono forniti con l’utensile. Qualora non venissero rispettate tutte le seguenti istruzioni, ne potrebbero derivare conseguenze, come scosse elettriche, incendi e/o lesioni gravi. b) Questo utensile elettrico non è adatto per la troncatura alla mola e il taglio di fori. Un eventuale utilizzo dell’elettroutensile che differisca da quello previsto potrebbe essere fonte di pericolo e di lesioni. c) Non utilizzare l’utensile elettrico per destinazioni d’uso per le quali non è espressamente concepito né previsto dal produttore. Una tale trasformazione può causare la perdita del controllo e provocare lesioni fisiche gravi. d) Non utilizzare alcun utensile accessorio che non sia specificamente previsto per questo elettroutensile e non sia raccomandato dalla casa costruttrice. Il semplice fatto che gli accessori possano essere fissati all’elettroutensile non garantisce un utilizzo sicuro dell’utensile stesso. e) La velocità ammessa per l’utensile accessorio deve essere almeno pari al numero di giri massimo indicato sull’elettroutensile. Un utensile accessorio che gira a una velocità superiore a quella ammessa può spezzarsi ed essere proiettato via. f) Il diametro esterno e lo spessore dell’utensile accessorio devono corrispondere ai dati tecnici specifici dell’elettroutensile. Non è possibile garantire una protezione sufficiente per l’utilizzatore né un controllo adeguato, se gli utensili sono di dimensioni errate. g) Le dimensioni del fissaggio dell’utensile accessorio devono essere adatte alle dimensioni dei mezzi di fissaggio dell’elettroutensile. Gli utensili che non si adattano perfettamente all’attacco dell’elettroutensile ruotano in modo irregolare, producono forti vibrazioni e possono causare la perdita di controllo dell’elettroutensile. h) Non utilizzare utensili accessori danneggiati. Prima di ogni utilizzo, controllare gli utensili accessori: verificare che i dischi di smerigliatura non presentino scheggiature e cricche, che i dischi abrasivi non presentino fenditure, tracce di usura o un forte logoramento, che le spazzole metalliche non abbiano fili staccati o rotti. Se l’elettroutensile o l’utensile accessorio cade a terra, verificare che non si sia danneggiato oppure utilizzare un utensile integro. Una volta che l’utensile è stato controllato e montato, non soffermarsi - né lasciar soffermare persone eventualmente presenti nelle vicinanze - in prossimità del livello di funzionamento dell’utensile rotante e tenere l’utensile in funzione al massimo dei giri per un minuto. Gli utensili accessori eventualmente danneggiati solitamente si rompono durante questo test.

1. Dichiarazione di conformità

2. Utilizzo conforme

3. Avvertenze generali di

4. Avvertenze specifiche di

sicurezzaITALIANO it

i) Indossare l’equipaggiamento di protezione

personale. In base all’applicazione, indossare una protezione integrale per il viso, una protezione per gli occhi o occhiali protettivi. Se necessario, indossare una mascherina antipolvere, protezioni acustiche, guanti da lavoro o un grembiule protettivo che impedisca alle piccole particelle di abrasivo e di materiale di raggiungere il corpo. Gli occhi devono essere protetti da eventuali corpi estranei vaganti, prodotti dalle diverse applicazioni. La mascherina antipolvere e/o la protezione per le vie respiratorie devono filtrare la polvere che si produce durante l’impiego del dispositivo. L’esposizione prolungata a un forte rumore può causare una perdita di udito. j) Assicurarsi che le altre persone mantengano una distanza di sicurezza dall’area di lavoro dell’utilizzatore. Tutte le persone che si trovano all’interno dell’area di lavoro devono indossare l’equipaggiamento di protezione personale. Eventuali frammenti del pezzo in lavorazione o di utensili accessori rotti potrebbero saltare via e causare lesioni anche al di fuori dell’area di lavoro. k) Tenere il cavo di alimentazione lontano dagli utensili rotanti. Se si perde il controllo dell’apparecchio, il cavo di alimentazione può essere tagliato o danneggiato e la mano o il braccio dell’utilizzatore possono entrare in contatto con l’utensile rotante. l) Afferrare l’elettroutensile soltanto dalle superfici di presa isolate, quando si eseguono lavori durante i quali è possibile che l’utensile entri in contatto con cavi elettrici nascosti o con il proprio cavo di alimentazione. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dell'attrezzo e provocare così una scossa elettrica. m) Non posare mai l’utensile elettrico prima che l’utensile non si sia arrestato completamente. L’utensile in rotazione può entrare in contatto con la superficie di appoggio, facendo perdere all’utilizzatore il controllo dell’elettroutensile. n) Non mettere mai in funzione l’utensile elettrico durante il trasporto. Gli indumenti dell’utilizzatore potrebbero entrare accidentalmente in contatto con l’utensile accessorio in rotazione e ciò potrebbe causare lesioni. o) Pulire regolarmente le feritoie di ventilazione dell’utensile elettrico. La ventola del motore attira la polvere nella carcassa e un forte accumulo di polvere di metallo può causare pericoli di natura elettrica. p) Non utilizzare l’utensile elettrico in prossimità di materiali infiammabili. Le scintille potrebbero incendiare questi materiali. q) Non utilizzare alcun utensile che richieda l’uso di refrigerante liquido. L’impiego di acqua o di altri refrigeranti liquidi può provocare una scossa elettrica.

4.2 Contraccolpo e relative avvertenze di

sicurezza Il contraccolpo è la reazione improvvisa che si verifica quando l’utensile accessorio in rotazione, come una mola, un platorello o una spazzola metallica, si inceppa o si blocca. Quando rimane inceppato o bloccato nel materiale in lavorazione, l’utensile accessorio rotante si arresta in modo brusco. Nel punto di bloccaggio, un elettroutensile privo di controllo subisce un’accelerazione contraria al senso di rotazione dell’utensile accessorio. Se, ad esempio, un disco di smerigliatura resta bloccato o inceppato nel pezzo in lavorazione, è possibile che il bordo del disco stesso - che affonda nel materiale - resti impigliato e quindi il disco si rompa o provochi un contraccolpo. Il disco di smerigliatura si sposta quindi improvvisamente verso l’operatore o in direzione opposta, a seconda del senso di rotazione del disco al momento dell’inceppamento. In questo contesto è anche possibile che i dischi di smerigliatura si rompano. Il contraccolpo è la conseguenza di un utilizzo errato dell’elettroutensile e/o di condizioni di lavoro inadeguate. Può essere evitato adottando le misure precauzionali descritte di seguito. a) Afferrare sempre saldamente l’elettroutensile ed assumere una postura del corpo e delle braccia che permetta di attutire le eventuali forze di contraccolpo. Utilizzare sempre l’impugnatura supplementare, se disponibile, per avere il massimo controllo possibile sulle forze di contraccolpo o sulle forze di reazione all’avviamento. L’utilizzatore può dominare le forze di contraccolpo e di reazione adottando misure di sicurezza idonee. b) Non avvicinare mai le mani agli utensili in rotazione. In caso di contraccolpo, l’utensile può venire in contatto con la mano dell’utilizzatore. c) Tenere il corpo lontano dall’area in cui si può eventualmente spostare l’utensile elettrico in caso di contraccolpo. Il contraccolpo spinge l’elettroutensile nella direzione opposta al senso di rotazione del disco di smerigliatura nel punto in cui si è bloccato. d) Lavorare con particolare attenzione vicino ad angoli, spigoli vivi ecc. Evitare che l’utensile accessorio venga sbalzato via dal pezzo in lavorazione e che resti inceppato. In presenza di angoli o spigoli affilati o quando viene sbalzato via, l’utensile accessorio tende ad incepparsi. Questo provoca una perdita del controllo o un contraccolpo. e) Non utilizzare lame per seghe a catena per il taglio del legno, né dischi diamantati per troncare a segmenti con una distanza tra i segmenti maggiore di 10 mm, né lame dentate. Gli utensili accessori di questo tipo causano spesso un contraccolpo o la perdita di controllo dell’elettroutensile.

4.3 Avvertenze di sicurezza particolari per la

levigatura con carta vetrata: a) Utilizzare i fogli abrasivi della giusta dimensione e seguire le istruzioni delITALIANOit

produttore per la scelta dei nastri abrasivi / delle mole. I fogli abrasivi sporgenti dal platorello possono causare lesioni nonché provocare inceppamento, strappo dei fogli stessi o un eventuale contraccolpo.

4.4 Avvertenze di sicurezza particolari per la

lucidatura: a) Verificare che non vi siano parti mobili nella cuffia di lucidatura, in particolare cavi di fissaggio. Sistemare o accorciare i cavi di fissaggio. Cavi di fissaggio allentati o attorcigliati possono imprigionare le dita oppure rimanere impigliati nel pezzo in lavorazione.

4.5 Avvertenze di sicurezza particolari per le

lavorazioni con spazzole metalliche: a) Tenere in considerazione che la spazzola metallica perde pezzi di filo metallico anche durante il normale utilizzo. Non sovraccaricare i fili metallici esercitando una pressione di appoggio eccessiva. I pezzi di filo metallico che si staccano possono penetrare molto facilmente attraverso i vestiti sottili e/o nella pelle. b) Se è raccomandato l’uso di un carter di protezione, evitare che tale carter e la spazzola metallica entrino in contatto. Il diametro delle spazzole circolari e delle spazzole a tazza può aumentare a causa della pressione di appoggio e delle forze centrifughe.

4.6 Ulteriori avvertenze di sicurezza:

Durante la levigatura dei metalli vengono prodotte scintille. Accertarsi che ciò non rappresenti un pericolo per nessuno. A causa del pericolo d’incendio, non è consentita la presenza di materiali infiammabili in prossimità del luogo in cui vengono originate le scintille. Durante la lavorazione soprattutto di metalli, è possibile che si depositi della polvere all’interno della macchina. Questo può comportare il convogliamento di energia elettrica nella carcassa della macchina, con il conseguente rischio di scossa elettrica. Pertanto è necessario soffiare aria compressa, mediante le feritoie di ventilazione posteriori, regolarmente e in modo completo durante il funzionamento. Per questa operazione, tenere la macchina in modo sicuro. Si raccomanda di utilizzare un impianto di aspirazione stazionario e di attivare preventivamente un interruttore di sicurezza per corrente di guasto (FI). In caso di attivazione dell’interruttore FI, controllare e pulire la macchina. Per la pulizia del motore vedere il capitolo 10. Pulizia. Indossare guanti protettivi e indumenti di lavoro aderenti, non indossare capi di abbigliamento larghi né gioielli. Tenere capelli e vestiti lontani da parti in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi in parti in movimento. AVVERTENZA – Indossare sempre gli occhiali protettivi. Indossare le protezioni acustiche. AVVERTENZA – Utilizzare l’utensile elettrico sempre con entrambe le mani. Utilizzare gli spessori elastici, se questi vengono forniti con l’abrasivo e qualora si rivelasse necessario. Rispettare le indicazioni del produttore dell’utensile e degli accessori! Gli utensili devono essere conservati e manipolati con cura secondo le istruzioni del produttore. Accertarsi che gli utensili vengano impiegati secondo le indicazioni del produttore. L’utensile continua a funzionare anche dopo lo spegnimento della macchina. Lavorare sempre con il carter di protezione applicato. Non utilizzare riduttori o adattatori per rendere l’utensile adatto a fori più grandi. Accendere il dispositivo prima di appoggiarlo sul pezzo! Il pezzo in lavorazione dev’essere saldamente appoggiato e fissato in modo da non scivolare, ad es. mediante appositi dispositivi di fissaggio. I pezzi in lavorazione di grandi dimensioni devono essere fissati adeguatamente. Altrimenti si corre il rischio che il pezzo venga scaraventato via in maniera incontrollata. Se si utilizzano utensili accessori con inserto filettato, l’estremità del mandrino non deve entrare in contatto con il fondo del foro dell’utensile da levigatura. Accertarsi che la filettatura dell’utensile accessorio sia sufficientemente lunga da poter alloggiare completamente il mandrino. La filettatura dell’utensile accessorio deve adattarsi a quella del mandrino. Per la lunghezza e la filettatura del mandrino, vedere pagina 3 ed il capitolo 15. Dati Tecnici. Gli utensili danneggiati, ovalizzati e/o vibranti non devono essere utilizzati. Un’impugnatura supplementare eventualmente danneggiata o logora dev’essere sostituita. Non mettere in funzione l’utensile se l’impugnatura supplementare è difettosa. Lavorare sempre con il carter di protezione applicato. Tenere saldamente la macchina con entrambe le mani afferrandola per le impugnature previste. Non mettere le mani in utensili rotanti!

4.7 Avvertenze specifiche di sicurezza per le

macchine a filo: Estrarre la spina dalla presa prima di eseguire qualunque intervento di regolazione, modifica, manutenzione o pulizia. Prima di inserire la spina, assicurarsi che l’utensile sia spento. Si raccomanda di utilizzare un impianto di aspirazione stazionario. Applicare sempre a monteITALIANO it

un interruttore di sicurezza FI (RCD) con corrente di scatto max. di 30 mA. In caso di spegnimento della smerigliatrice angolare per mezzo dell’interruttore di sicurezza FI, controllare e pulire il dispositivo. Vedere il capitolo 9. Manutenzione.

4.8 Avvertenze specifiche di sicurezza per i

dispositivi a batteria: Prima di eseguire qualsiasi lavoro di regolazione, modifica, manutenzione o pulizia, estrarre la batteria dal dispositivo. Prima di inserire la batteria, assicurarsi che la macchina sia spenta. Proteggere le batterie dall’umidità! Non esporre le batterie al fuoco! Non utilizzare batterie difettose o deformate! Non aprire le batterie! Non toccare o mettere in cortocircuito i contatti delle batterie! Dalle batterie agli ioni di litio difettose può fuoriuscire un liquido leggermente acido e infiammabile! Se si verifica una perdita di liquido della batteria e questo entra in contatto con la pelle, risciacquare subito con abbondante acqua. Se il liquido delle batterie entra in contatto con gli occhi, risciacquare con acqua pulita e affidarsi immediatamente alle cure di un medico! In caso di guasto al dispositivo, rimuovere la batteria. Trasporto delle batterie agli ioni di litio: La spedizione delle batterie agli ioni di litio è soggetta alle norme sulle merci pericolose (UN 3480 e UN 3481). Per la spedizione di batterie agli ioni di litio, informarsi sulle norme attualmente in vigore. Chiedere eventualmente informazioni alla ditta di trasporti incaricata. L’imballaggio certificato è disponibile presso Metabo. Inviare le batterie solo se l’alloggiamento è intatto e non presenta perdite. Rimuovere la batteria dal dispositivo per la spedizione. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con del nastro adesivo). Riduzione della formazione di polvere: AVVERTENZA - Alcune polveri che si formano durante la levigatura con carta vetrata, il taglio, la levigatura, la foratura e altri lavori contengono sostanze chimiche note per essere causa di tumori, difetti alla nascita o altre anomalie nella riproduzione. Alcune di queste sostanze chimiche sono per esempio: - piombo in vernici contenenti piombo, - polvere minerale proveniente da mattoni, cemento e altri materiali edili, - arsenico e cromo provenienti da legno trattato chimicamente. Il rischio di questa esposizione varia a seconda della frequenza con cui si effettua questo tipo di lavoro. Per ridurre l’esposizione a queste sostanze chimiche: lavorare in un’area ben ventilata e con dispositivi di protezione approvati, quali ad es. mascherine antipolvere progettate appositamente per filtrare le particelle microscopiche. Ciò vale anche per la polvere proveniente da altri materiali, come ad es. alcuni tipi di legno (come la polvere di quercia o di faggio), metalli, amianto. Altre malattie note sono ad es. le reazioni allergiche e le malattie alle vie respiratorie. Impedire alla polvere di raggiungere il corpo. Osservare le direttive e le disposizioni nazionali inerenti al materiale utilizzato, al personale, al tipo e luogo di impiego (ad es. disposizioni sulla sicurezza del lavoro, smaltimento). Raccogliere le particelle formatesi, evitando che si depositino nell’ambiente circostante. Per lavori speciali, utilizzare accessori adeguati. In questo modo, nell’ambiente si diffonde in maniera incontrollata una minore quantità di particelle. Utilizzare un sistema di aspirazione adatto. Ridurre la formazione di polvere procedendo come segue: - Non indirizzare le particelle in uscita e la corrente dell’aria di scarico del dispositivo su di sé o sulle persone che si trovano nelle vicinanze, né sulla polvere depositata. - Utilizzare un impianto di aspirazione e/o un depuratore d’aria. - Ventilare bene il luogo di lavoro e tenerlo pulito tramite aspirazione. Passando la scopa o soffiando si provoca un movimento vorticoso della polvere. Aspirare o lavare gli indumenti di protezione. Non soffiare, scuotere o spazzolare. Vedi pagina 2. 1 Impugnatura supplementare 2 Carter di protezione 3 Asta per l’impugnatura 4 Leva di bloccaggio 5 Vite 6 Impugnatura 7 Interruttore a scorrimento per accensione/ spegnimento* 8 Pulsante di arresto del mandrino 9 Mandrino 10 Display elettronico 11 Rotellina di regolazione per l’impostazione del numero di giri* 12 Pulsante interruttore * 13 Vite di fissaggio per utensile 14 Mandrino (con 2 chiavette non perdibili applicate) 15 Chiave fissa 16 Distanziali (per utensili più corti del mandrino) 17 Tasto di sbloccaggio della batteria* 18 Filtro antipolvere* 19 Batteria* 20 Tasto dell’indicatore di capacità* 21 Indicatore di capacità e del livello di carica* 22 Pulsante di arresto

*in funzione della dotazione / del modello

6.1 Montaggio, regolazioni

Vedere pagina 2, fig. A. Applicazione e regolazione dell’asta dell’impugnatura Applicare l’asta (3) sulla flangia del riduttore (orientandola correttamente, vedere pagina 2, fig. A: la leva di bloccaggio (4) è rivolta in avanti). L’asta (3) deve essere inserita nella flangia del riduttore fino a battuta. Una volta rilasciata la leva di bloccaggio (4), l’asta (3) si potrà ruotare nella posizione desiderata. Serrare nuovamente con forza la leva di bloccaggio (4). A tale scopo potrà essere necessario variare la posizione della leva. La posizione della leva (4) può essere variata senza ruotare la vite di serraggio. A tale scopo, tirare verso l’alto la leva, ruotarla e riabbassarla (vedere pagina 2, fig. B). Per lavorare, posizionare sempre la leva (4) in modo che non possa entrare in contatto con l’utensile. Applicazione e regolazione del carter di protezione Applicare il carter di protezione (2), come illustrato, insieme all’impugnatura supplementare (1) e alla vite (5) sull’asta dell’impugnatura (3). Mantenere quanto più ridotta possibile la distanza dall’utensile. Serrare con forza l’impugnatura supplementare. Applicazione del mandrino Avvitare il mandrino (14), a pulsante di arresto alberino (8) premuto, sull’alberino (9) e serrarlo con una chiave fissa (15).

6.2 Avvertenze specifiche per le macchine

alimentate dalla rete Collegamento elettrico Prima della messa in funzione, verificare che la frequenza e la tensione di alimentazione elettrica corrispondano ai dati elettrici riportati sulla targhetta del modello. Applicare sempre a monte un interruttore di sicurezza FI (RCD) con corrente di scatto massima di 30 mA. La spia rossa del sistema elettronico di segnalazione (10), in seguito all’inserimento della spina nella presa, si illumina brevemente indicando la disponibilità al funzionamento. L’elettronica VTC consente di lavorare in funzione del materiale e di mantenere un numero di giri costante anche sotto carico. Per scegliere la velocità ottimale fare un tentativo.

6.3 Avvertenze specifiche per le macchine

alimentate a batteria Filtro antipolvere In presenza di ambienti molto polverosi applicare sempre il filtro antipolvere (18). Con il filtro antipolvere installato (18) il dispositivo si surriscalda più rapidamente. L’elettronica protegge il dispositivo dal surriscaldamento. Applicazione: Applicare il filtro per la polvere (18) come rappresentato in figura. Rimozione: Sollevare leggermente il filtro per la polvere (18) dal bordo superiore e rimuoverlo tirando verso il basso. Batteria girevole Vedere pagina 2, figura E. La parte posteriore del dispositivo può essere ruotata, in 3 stadi, di 270° ed in tal modo la forma del dispositivo può adattarsi alle diverse condizioni di lavoro. Lavorare solamente quando la parte in questione è innestata. Premere prima il pulsante di arresto (22) e, tenendo il pulsante premuto, ruotare la parte posteriore della macchina. Durante la rotazione, rilasciare il pulsante. Il bloccaggio deve scattare in posizione con un “clic”. Batteria Prima dell’utilizzo, ricaricare la batteria (19). Ricaricare la batteria in caso di efficienza ridotta. da ‘supplemento’: Le batterie sono dotate di un indicatore di capacità e di segnalazione del livello di carica (21) (in base alla dotazione): La temperatura di stoccaggio ottimale è compresa tra 10°C e 30°C. Le batterie agli ioni di litio “Li-Power, LiHD” sono dotate di un indicatore di capacità e di un segnalatore (21): - Premere il tasto (20) e il livello di carica viene visualizzato dalle spie LED. - Se un LED lampeggia, significa che la batteria è quasi scarica e dev’essere ricaricata. Rimozione e inserimento della batteria Rimozione: premere il tasto di sbloccaggio della batteria (17) ed estrarre () la batteria verso il basso

Inserimento: spingere la batteria () fino allo scatto.

7.1 Impostazione del numero di giri

Con la rotellina di regolazione (11) è possibile preimpostare il numero di giri e modificarlo. Per i numeri di giri, vedere la tabella a pagina 3.

6. Messa in funzione

7. UtilizzoITALIANO it

• SE 17-200 RT Con la rotellina di regolazione (11) è possibile preimpostare il numero di giri e modificarlo in modo continuo. Le posizioni 1-6 corrispondono approssimativamente ai seguenti numeri di giri a vuoto: 1 p. 800
• /min 4 p. 2150
• /min 2 p. 1250
• /min 5 p. 2600
• /min 3 p. 1700
• /min 6 /min p. 3000

• Con la rotellina di regolazione (11) è possibile preimpostare il numero di giri e modificarlo in modo continuo. Le posizioni 1-6 corrispondono approssimativamente ai seguenti numeri di giri a vuoto: 1 p. 600
• / min 4 p. 1770
• / min 2 p. 960
• / min 5 p. 2170
• / min 3 p. 1360
• / min 6 / min p. 2500

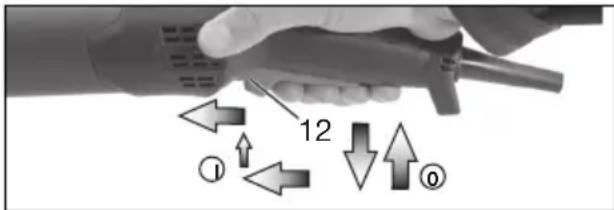

7.2 Accensione e spegnimento

Tenere sempre il dispositivo con entrambe le mani. Mettere prima in funzione il dispositivo, quindi avvicinare l’utensile accessorio al pezzo in lavorazione. Evitare che il dispositivo aspiri ulteriori trucioli e polvere. Durante l’accensione e lo spegnimento, tenere lontano il dispositivo dalla polvere residua. Dopo lo spegnimento, riporre il dispositivo soltanto dopo che il motore si è completamente arrestato. In caso di funzionamento continuo, l’utensile continua a funzionare anche se si lascia la presa. Pertanto, tenere sempre saldamente il dispositivo con entrambe le mani afferrandolo per le apposite impugnature, assumere una postura stabile e lavorare concentrati. SVB 18 LTX BL 200: Accensione: spingere l’interruttore a scorrimento (7) in avanti. Per il funzionamento continuo, premerlo verso il basso fino all’innesto. Spegnimento: premere sull’estremità posteriore dell’interruttore a scorrimento (7) e rilasciare. SE 17-200 RT: Accensione temporanea (con funzione uomo presente) Accensione: spingere in avanti l’interruttore a pulsante (12) e poi premere l’interruttore (12) verso l’alto. Spegnimento: rilasciare l’interruttore a pulsante (12). Funzionamento continuo (in funzione della dotazione): Accensione: accendere il dispositivo come descritto sopra. Ora spingere di nuovo in avanti l’interruttore a pulsante (12) e rilasciarlo nella posizione anteriore per arrestare l’interruttore (12) (funzionamento continuo). Spegnimento: premere l’interruttore a pulsante (12) verso l’alto e rilasciarlo. Premere il pulsante per l’arresto del mandrino (8) solo quando questo è fermo!

8.1 Utensili con inserto filettato:

1. All’occorrenza rimuovere il mandrino (14). A tale

scopo premere il pulsante di arresto mandrino (8) e tenerlo premuto. Svitare il mandrino con la chiave fissa (15).

2. Premere il pulsante di arresto mandrino e tenerlo

8.2 Utensili per mandrino:

- All’occorrenza, applicare il mandrino (14). A tale scopo premere il pulsante di arresto mandrino (8) e tenerlo premuto. Avvitare il mandrino con la chiave fissa (15). - Inserire l’utensile sul mandrino. - Premere il pulsante di arresto mandrino (8) e tenerlo premuto. - Avvitare la vite di fissaggio utensile (13) sul mandrino e fissarla (in tale fase, il pulsante di arresto alberino scatta e l’utensile potrà essere fissato). Qualora vengano utilizzati utensili di lunghezza inferiore a quella del mandrino,

8. Applicazione degli utensili,

avvertenze per il lavoro

inserire i distanziali adeguati (16). Solo così è possibile fissare correttamente l’utensile.

8.3 Avvertenze per il lavoro

Levigatura con carta vetrata, lucidatura, operazioni con spazzole metalliche: Esercitare con il dispositivo una pressione uniforme e spostare quest’ultimo avanti e indietro sulla superficie interessata. Prima di ogni intervento di manutenzione: estrarre la spina dalla presa oppure la batteria dall’utensile! Durante la lavorazione possono depositarsi delle particelle all’interno dell’elettroutensile. Questo compromette il raffreddamento dell’elettroutensile. I depositi conduttori possono compromettere l’isolamento dell’elettroutensile e provocare pericoli elettrici. Aspirare aria dall’elettroutensile regolarmente, spesso e a fondo, tramite le fenditure anteriori e posteriori, o soffiare con aria asciutta. Staccare prima l’utensile dall’alimentazione elettrica e indossare occhiali protettivi e mascherina antipolvere. Durante la lavorazione possono depositarsi delle particelle all’interno dell’elettroutensile. Questo compromette il raffreddamento dell’elettroutensile. I depositi conduttori possono compromettere l’isolamento dell’elettroutensile e provocare pericoli elettrici. Aspirare aria dall’elettroutensile regolarmente, spesso e a fondo, tramite le fenditure anteriori e posteriori, o soffiare con aria asciutta. Staccare prima l’utensile dall’alimentazione elettrica e indossare occhiali protettivi e una mascherina antipolvere adeguata. Durante il soffiaggio, accertarsi che l’aspirazione avvenga correttamente.

11.1 Utensili a filo

Il sistema elettronico di segnalazione (10) si illumina e la velocità sotto carico diminuisce (non nei dispositivi della serie W...RT). Il carico del dispositivo è troppo elevato! Fare funzionare il dispositivo al minimo regime fino allo spegnimento del sistema elettronico di segnalazione. Il dispositivo non entra in funzione.Il sistema elettronico di segnalazione (10) (secondo l’equipaggiamento) lampeggia.La protezione contro il riavvio è scattata. Se la spina viene inserita con il dispositivo acceso o viene ripristinata la corrente dopo un’interruzione, il dispositivo non si riavvia. Spegnere e riaccendere il dispositivo.

11.2 Utensili a batteria

Il sistema elettronico di segnalazione (10) lampeggia e il dispositivo non entra in funzione. La batteria è scarica, la temperatura è troppo elevata oppure è scattata la protezione contro il riavvio. Spegnere e riaccendere il dispositivo. Se la batteria viene inserita mentre il dispositivo è acceso, questo non entra in funzione. Se si utilizza una batteria che non appartiene al sistema CAS, il dispositivo non entra in funzione. Il sistema elettronico di segnalazione (10) si accende permanentemente Si è verificato un sovraccarico durante il lavoro, la potenza può essere temporaneamente ridotta. Ridurre la pressione di lavoro. Disattivazione elettronica di sicurezza: l’utensile si è SPENTO automaticamente. In caso di un’eccessiva velocità di rampa della corrente (come in caso di blocco improvviso o contraccolpo), il dispositivo si spegne. Spegnere il dispositivo. Rimetterlo in funzione e continuare a lavorare normalmente. Evitare ulteriori bloccaggi. Utilizzare sempre l’utensile accessorio adatto al tipo di lavoro da eseguire. Tipo di lavoro: 1 = Opacizzazione, strutturazione e satinatura di superfici in acciaio inossidabile e metalli non ferrosi 2 = Rimozione di graffi e pulizia di superfici 3 = Lucidatura, microfinitura, sbavatura 4 = Lisciatura / irruvidimento di materiali di legno Utensili accessori:

1.1 = Rullo abrasivo ondulato in tessuto non tessuto

1.2 = Bussole di levigatura in tessuto non tessuto

(solo in abbinamento con il cilindro di espansione)

1.3 = Mole a lamelle

1.4 = Mole a lamelle / in tessuto non tessuto

1.5 = Mole in tessuto non tessuto

1.9 = Spazzole circolari in plastica

2.1 = Rullo abrasivo ondulato in tessuto non tessuto

2.2 = Bussole di levigatura in tessuto non tessuto

(solo in abbinamento con il cilindro di espansione)

2.3 = Mola in tessuto non tessuto, dura

2.4 = Mole a lamelle

2.5 = Mole a lamelle / in tessuto non tessuto

2.7 = Nastri abrasivi al corindone zirconico, 90 x

100 mm (solo in abbinamento con il cilindro di espansione)

2.8 = Spazzole circolari in metallo ottone

2.9 = Spazzole circolari in metallo inox

3.1 = Bussole di levigatura in tessuto non tessuto

(solo in abbinamento con il cilindro di espansione)

11. Eliminazione dei guasti

12. AccessoriITALIANO it

3.2 = Mole in tessuto non tessuto

3.3 = Nastri in tessuto non tessuto

3.4 = Nastro in feltro 30x600 mm (solo in

abbinamento con il rullo per nastro abrasivo 623529000)

3.5 = Spazzole circolari in metallo inox

3.6 = Spazzole circolari in plastica

3.7 = Dischi per lucidare e paste abrasive

4.1 = Mole a lamelle / in tessuto non tessuto

4.2 = Mole in tessuto non tessuto

4.3 = Spazzole circolari in metallo ottone

4.4 = Spazzole circolari in plastica

4.5 = Spazzola circolare in fibre

Utilizzare solo batterie e accessori originali Metabo. Utilizzare esclusivamente accessori conformi ai requisiti e ai parametri riportati nelle presenti istruzioni per l’uso. Caricabatterie: ASC 55, ASC 145, ecc. Batterie di diverse capacità. Acquistare solo batterie con la tensione adatta al proprio elettroutensile. N. ordine: 625368000 5,5 Ah (LiHD) N. ordine: 625369000 8,0 Ah (LiHD) N. ordine: 625549000 10,0 Ah (LiHD) ecc. N. ordine: 625591000 4,0Ah (LiPOWER) N. ordine: 625028000 5,2 Ah (LiPOWER) ecc. Dischi per lucidare Mezzi ausiliari per la lucidatura La gamma completa degli accessori è disponibile all’indirizzo www.metabo.com oppure nel catalogo. Gli interventi di riparazione degli elettroutensili sono riservati esclusivamente ai tecnici elettricisti specializzati! Un cavo di alimentazione difettoso deve essere sostituito solo da uno speciale cavo di alimentazione originale Metabo disponibile tramite l’assistenza Metabo. Nel caso di elettroutensili Metabo che necessitino di riparazioni, rivolgersi al proprio rappresentante di zona. Per gli indirizzi consultare il sito www.metabo.com. Gli elenchi delle parti di ricambio possono essere scaricati dal sito www.metabo.com. La polvere di levigatura formatasi può contenere sostanze nocive: smaltire a regola d’arte. Attenersi alle norme nazionali riguardo allo smaltimento ecocompatibile e al riciclaggio di macchine fuori servizio, imballaggi e accessori. I materiali di imballaggio devono essere smaltiti in base al relativo contrassegno, secondo le regole comunali. Per ulteriori informazioni si rimanda al sito www.metabo.com, nella sezione Assistenza. Solo per i Paesi UE: non smaltire gli elettrou- tensili tra i rifiuti domestici! Secondo la Direttiva Europea 2012/19/UE sulle appa- recchiature elettriche ed elettroniche usate e la sua attuazione in conformità alle norme nazionali, le apparecchia- ture elettriche usate devono essere raccolte sepa- ratamente, al fine di essere riutilizzate in modo eco- compatibile. Avvertenze specifiche per le macchine a batteria: Le batterie non devono essere smaltite tra i rifiuti domestici! Consegnare le batterie difettose o usate al rivenditore Metabo! Non gettare le batterie in acqua. Prima di effettuare lo smaltimento, scaricare la batteria all’interno dell’elettroutensile. Proteggere i contatti dai cortocircuiti (ad esempio isolandoli con del nastro adesivo). Spiegazioni relative ai dati riportati a pagina 3. Ci riserviamo il diritto di apportare modifiche nell’ambito dello sviluppo tecnologico. D =diametro consentito dell’abrasivo

=numero di giri a vuoto U =tensione della batteria

=potenza nominale assorbita

=potenza resa m =peso con la batteria più piccola / peso senza cavo di alimentazione Valori misurati a norma EN 62841. Corrente continua (utensili a batteria) ~ Corrente alternata (utensili a filo) Utensile in classe di protezione II (utensili a filo)

• SE 17-200 RT: eventuali disturbi ad alta energia e ad alta frequenza possono provocare oscillazioni nel numero di giri. Queste oscillazioni scompaiono non appena si neutralizzano i disturbi. I dati tecnici sopra indicati sono soggetti a tolleranze (secondo gli standard specifici vigenti). Valori di emissione Questi valori consentono di stimare le emissioni dell’elettroutensile e di raffrontarle con altri elettroutensili. In base alle condizioni d’impiego, allo stato dell’elettroutensile o degli utensili accessori, il carico effettivo può risultare superiore o inferiore. Ai fini di una corretta stima, considerare le pause di lavoro e le fasi di carico ridotto. Basandosi su valori stimati e opportunamente adattati, stabilire misure di sicurezza idonee per l’utilizzatore, ad es. di carattere organizzativo. La levigatura di lamiere sottili o di altri pezzi leggermente vibranti con una grande superficie può provocare un’emissione acustica totale notevolmente più elevata (fino a 15 dB) rispetto ai valori di emissione acustica indicati. Per questi pezzi si dovrebbe impedire quanto più

15. Dati tecniciITALIANOit

possibile l’emissione acustica adottando opportuni provvedimenti, come ad es. applicando tappetini di smorzamento pesanti e flessibili. L’aumentata emissione acustica va considerata anche in fase di valutazione dei rischi relativamente all’inquinamento acustico e alla scelta di una protezione adeguata per l’udito. Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calcolato secondo la norma EN 62841:

h, P =valore di emissione vibrazioni (lucidatura)

h,P =incertezza (vibrazioni) Livello sonoro classe A tipico

=livello di pressione acustica

=livello di potenza acustica

=incertezza Indossare le protezioni acustiche!ESPAÑOL es
