| Producttype | Freesmachine (satineermachine, polijstmachine, borstelmachine) |
| Merk | Metabo |
| Model | SE 17200 RT |
| Voeding | Netstroom (230 V~, 50 Hz) |
| Nominaal opgenomen vermogen (P1) | Zie typeplaatje |
| Afgegeven vermogen (P2) | Zie typeplaatje |
| Onbelast toerental (n0) | Van 800 tot 3000 omw/min (instelbaar in 6 standen) |
| Toegestane diameter van het schuurelement (D) | Zie pagina 3 van de technische gegevens |
| Max. slijpbreedte (B_max) | Zie pagina 3 van de technische gegevens |
| Spindeldraad (M) | Zie pagina 3 van de technische gegevens |
| Spindellengte (l) | Zie pagina 3 van de technische gegevens |
| Elektronisch systeem | VTC (toerentalconstantregeling onder belasting), overbelastingsbeveiliging |
| Gewicht (zonder kabel) | Zie pagina 3 van de technische gegevens |
| Beschermingsklasse | II (dubbele isolatie) |
| Hoofdfuncties | Satinearbeid, matten, structureren, borstelen, polijsten, gladmaken, slijpen, ontbramen |
| Bewerkbare materialen | Metaal, hout, kunststoffen (alleen droge bewerking) |
| Aanbevolen accessoires | Stalen borstels, non-woven trommels, slijpschijven, schuurbanden, enz. (zie hoofdstuk 12) |
| Inbegrepen veiligheidsuitrusting | Extra handgreep, beschermkap, spindelblokkeerknop |
| Onderhoud en reiniging | Ventilatiesleuven regelmatig reinigen met droge perslucht (machine stekkerloos) |
| Reparaties | Overlaten aan een gekwalificeerde elektricien; uitsluitend originele Metabo-onderdelen gebruiken |
| Garantie en milieu | Recyclingvoorschriften naleven (AEEA, batterijen) |
Veelgestelde vragen - SE 17200 RT METABO
Gebruikersvragen over SE 17200 RT METABO
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Freesmachine in PDF-formaat gratis! Vind uw handleiding SE 17200 RT - METABO en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. SE 17200 RT van het merk METABO.
GEBRUIKSAANWIJZING SE 17200 RT METABO

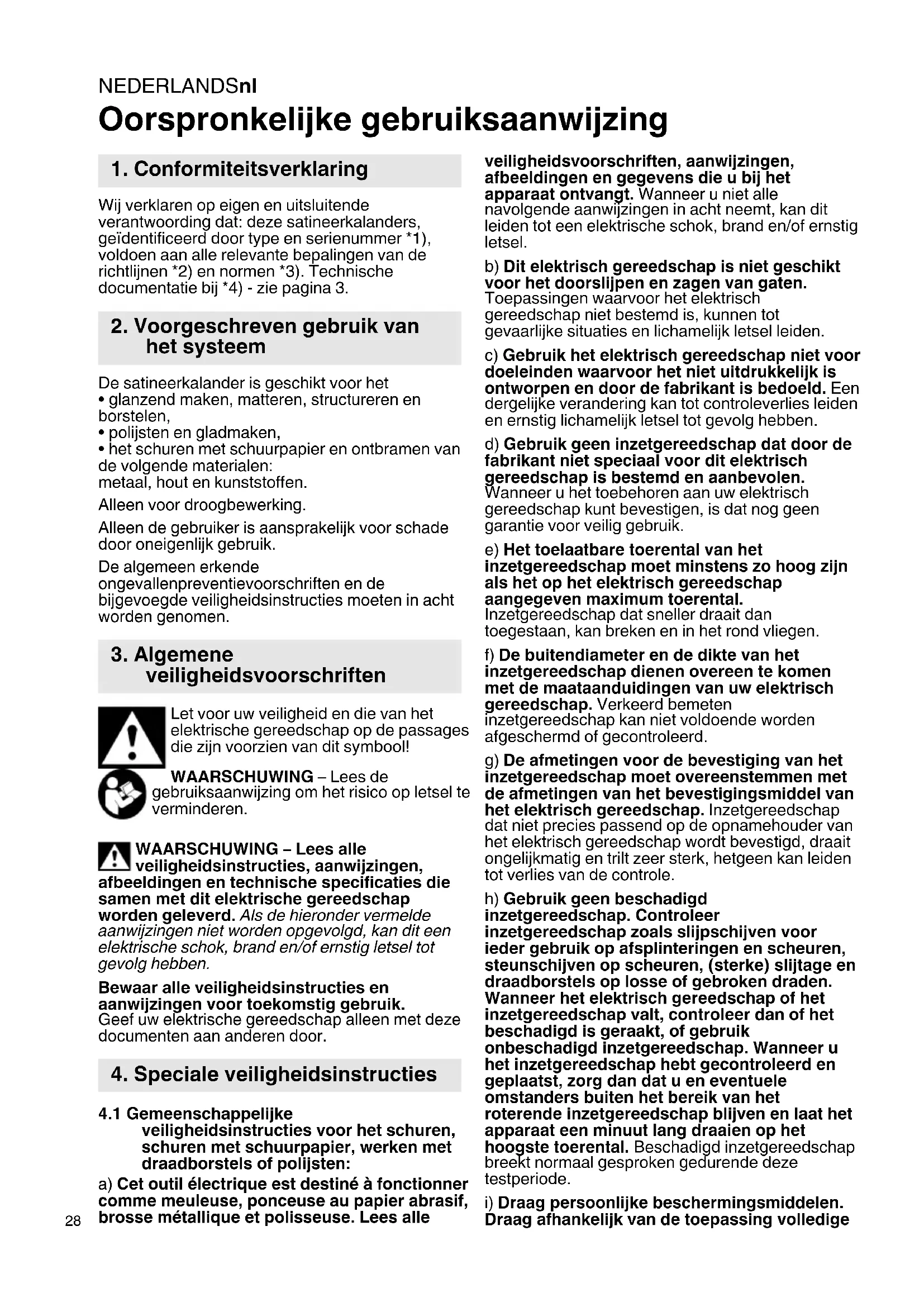

nl Oorspronkelijke gebruiksaanwijzing 28
Oorspronkelijke gebruiksaanwijzing
1. Conformiteitsverklaring
Wij verklaren op eigen en uitsluitende verantwoording dat: deze satineerkalanders, geïdentificeerd door type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) - zie pagina 3.
2. Voorgeschreven gebruik van het systeem
De satineerkalander is geschikt voor het
- glanzend maken, matteren, structureren en borstelen,
• polijsten en gladmaken, - het schuren met schuurpapier en ontbramen van de volgende materialen: metaal, hout en kunststoffen.
Alleen voor droogbewerking.
Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.
De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies moeten in acht worden genomen.
3. Algemene veiligheidsvoorschriften
Let voor uw veiligheid en die van het elektrische gereedschap op de passages die zijn voorzien van dit symbool!
WAARSCHUWING – Lees de gebruiksaanwijzing om het risico op letsel te verminderen.
WAARSCHUWING – Lees alle veiligheidsinstructies, aanwijzingen, afbeeldingen en technische specificaties die samen met dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.
Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.
Geef uw elektrische gereedschap alleen met deze documenten aan anderen door.
4. Speciale veiligheidsinstructies
4.1 Gemeenschappelijke
veiligheidsinstructies voor het schuren, schuren met schuurpapier, werken met draadborstels of polijsten:
veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het apparaat ontvangt. Wanneer u niet alle navolgende aanwijzingen in acht neemt, kan dit leiden tot een elektrische schok, brand en/of ernstig letsel.
b) Dit elektrisch gereedschap is niet geschikt voor het doorslijpen en zagen van gaten.
Toepassingen waarvoor het elektrisch gereedschap niet bestemd is, kunnen tot gevaarlijke situaties en lichamelijk letsel leiden.
c) Gebruik het elektrisch gereedschap niet voor doeleinden waarvoor het niet uitdrukkelijk is ontworpen en door de fabrikant is bedoeld. Een dergelijke verandering kan tot controleverlies leiden en ernstig lichamelijk letsel tot gevolg hebben.
d) Gebruik geen inzetgereedschap dat door de fabrikant niet speciaal voor dit elektrisch gereedschap is bestemd en aanbevolen. Wanneer u het toebehoren aan uw elektrisch gereedschap kunt bevestigen, is dat nog geen garantie voor veilig gebruik.
e) Het toelaatbare toerental van het inzetgereedschap moet minstens zo hoog zijn als het op het elektrisch gereedschap aangegeven maximum toerental. Inzetgereedschap dat sneller draait dan toegestaan, kan breken en in het rond vliegen.
f) De buitendiameter en de dikte van het inzetgereedschap dienen overeen te komen met de maataanduidingen van uw elektrisch gereedschap. Verkeerd bemeten inzetgereedschap kan niet voldoende worden afgeschermd of gecontroleerd.
g) De afmetingen voor de bevestiging van het inzetgereedschap moet overeenstemmen met de afmetingen van het bevestigingsmiddel van het elektrisch gereedschap. Inzetgereedschap dat niet precies passend op de opnamehouder van het elektrisch gereedschap wordt bevestigd, draait ongelijkmatig en trilt zeer sterk, hetgeen kan leiden tot verlies van de controle.
h) Gebruik geen beschadigd inzetgereedschap. Controleer inzetgereedschap zoals slijpschijven voor ieder gebruik op afsplinteringen en scheuren, steunschijven op scheuren, (sterke) slijtage en draadborstels op losse of gebroken draden. Wanneer het elektrisch gereedschap of het inzetgereedschap valt, controleer dan of het beschadigd is geraakt, of gebruik onbeschadigd inzetgereedschap. Wanneer u het inzetgereedschap hebt gecontroleerd en geplaatst, zorg dan dat u en eventuele omstanders buiten het bereik van het roterende inzetgereedschap blijven en laat het apparaat een minuut lang draaien op het hoogste toerental. Beschadigd inzetgereedschap breekt normaal gesproken gedurende deze testperiode.
i) Draag persoonlijke beschermingsmiddelen. Draag afhankelijk van de toepassing volledige
gezichtsbescherming, oogbescherming of een veiligheidsbril. Draag zo nodig een stofmasker, gehoorbescherming,
veiligheidshandschoenen of een speciaal schort dat bescherming biedt tegen kleine slijp- en materiaaldeeltjes. Uw ogen dienen beschermd te worden tegen de rondvliegende deeltjes die bij verschillende toepassingen ontstaan. Stof- of adembeschermingsmaskers dienen om het stof te filteren dat tijdens de werkzaamheden ontstaat. Wanneer u lang aan hard geluid wordt blootgesteld, kan uw gehoor beschadigd raken.
j) Let erop dat andere personen zich op een veilige afstand van uw werkgebied bevinden. ledereen die het werkgebied betreedt, dient persoonlijke beschermingsmiddelen te dragen. Brokstukken van het werkstuk of gebroken inzetgereedschap kunnen wegvliegen en ook buiten het directe werkgebied letsel veroorzaken.
k) Houd het netsnoer uit de buurt van draaiend inzetgereedschap. Wanneer u de controle over het apparaat verliest, kan het netsnoer worden doorgesneden of gegrepen en kan uw hand of uw arm in het draaiende inzetgereedschap terechtkomen.
I) Houd het elektrisch gereedschap alleen vast aan de geïsoleerde greepvlakken wanneer u werkzaamheden uitvoert waarbij het inzetgereedschap verborgen stroomleidingen of het eigen netsnoer kan raken. Door het contact met een onder spanning staande leiding kunnen ook metalen onderdelen van het apparaat onder spanning worden gezet, met een elektrische schok als gevolg.
m) Leg het elektrisch gereedschap nooit weg voordat het inzetgereedschap geheel tot stilstand is gekomen. Het draaiende inzetgereedschap kan in contact komen met de ondergrond waardoor u mogelijk de controle over het elektrisch gereedschap kunt verliezen.
n) Laat het elektrisch gereedschap niet lopen terwijl u het draagt. Door toevallig contact met het draaiende inzetgereedschap kan uw kleding worden gegrepen en kan het inzetgereedschap zich in uw lichaam boren.
o) Reinig de ventilatiesleuven van uw elektrisch gereedschap regelmatig. De motorventilator trekt stof in de behuizing en een sterke ophoping van metaalstof kan elektrische gevaren veroorzaken.
p) Gebruik het elektrisch gereedschap niet in de buurt van brandbaar materiaal. Door vonken zouden deze materialen vlam kunnen vatten.
q) Gebruik geen inzetgereedschap waarvoor een vloeibaar koelmiddel nodig is. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot een elektrische schok.
4.2 Veiligheidsinstructies met het oog op terugslag
Een terugslag is een plotselinge reactie die optreedt wanneer draaiend inzetgereedschap zoals een schuurschijf, steunschijf, draadborstel enz. blokkeert of blijft haken. Wanneer het draaiende inzetgereedschap blijft haken of blokkeert, wordt het onmiddellijk stopgezet. Door blokkeren of haken wordt het elektrisch gereedschap ongecontroleerd, tegen de draairichting van het inzetgereedschap in, op de plaats van de blokkering versneld.
Wanneer er bijv. een schuurschijf in het werkstuk blijft haken of blokkeert, kan de rand van de schuurschijf, die invalt in het werkstuk, vastraken, met uitbreken van de schuurschijf of een terugslag als mogelijk gevolg. De schuurschijf beweegt zich dan naar of vanaf de bediener, afhankelijk van de draairichting van de schijf bij de plaats van de blokkering. Hierbij kunnen slijpschijven ook breken.
Een terugslag is het gevolg van verkeerd gebruik van het elektrisch gereedschap en/of verkeerde werkomstandigheden. Deze kan worden verhinderd door passende veiligheidsmaatregelen te nemen, zoals hieronder beschreven.
a) Houd het elektrisch gereedschap goed vast en breng uw lichaam en uw armen in zo'n positie dat u de terugslagkrachten kunt opvangen. Gebruik, indien aanwezig, altijd de extra greep om op volle toeren een zo groot mogelijke controle over de terugslagkrachten of reactiemomenten te hebben. De bediener kan door geschikte voorzorgsmaatregelen te nemen de terugslag- en reactiemomenten beheersen.
b) Breng uw hand nooit in de buurt van draaiend inzetgereedschap. Het inzetgereedschap kan zich bij een terugslag over uw hand bewegen.
c) Kom niet met uw lichaam binnen het gebied waarin het elektrisch gereedschap zich in geval van een terugslag beweegt. Door de terugslag komt het elektrisch gereedschap tegen de bewegingsrichting van de slijpschijf in op de plaats van de blokkering.
d) Werk bijzonder voorzichtig bij hoeken, scherpe randen enz. Voorkom dat het inzetgereedschap tegen het werkstuk springt en blijft haken. Het roterende inzetgereedschap heeft de neiging om te blijven haken bij hoeken, scherpe randen of als het terugspringt. Dit leidt tot verlies van controle of een terugslag.
e) Gebruik geen kettingzaagblad voor het zagen van hout, geen gesegmenteerde diamantdoorslijpschijf met een segmentafstand van meer dan 10 mm of een gekarteld zaagblad. Dergelijk inzetgereedschap leidt vaak tot een terugslag en verlies van controle.
4.3 Speciale veiligheidsvoorschriften voor het schuren met schuurpapier:
a) Gebruik schuurbladen met de juiste afmetingen en neem de informatie van de fabrikant in acht wat betreft de keuze van de schuurbanden/-rollen. Schuurbladen die over de steunschijf uitsteken kunnen letsel veroorzaken en leiden tot het vasthaken of scheuren van de schuurbladen of een terugslag.
NEDERLANDSnl
4.4 Speciale veiligheidsinstructies voor het polijsten:
a) Laat geen losse onderdelen van de polijstkap toe, met name geen bevestigingskoorden. Berg de bevestigingskoorden op of kort ze in. Uw vingers kunnen door losse, meedraaiende bevestigingskoorden worden gepakt of de koorden kunnen in het werkstuk vast raken.
4.5 Speciale veiligheidsinstructies voor het werken met draadborstels:
a) Let erop dat draadborstels ook tijdens gewoon gebruik stukken draad verliezen. Overbelast de draden niet door een te hoge aandrukkracht. Wegvliegende draadstukken kunnen heel gemakkelijk door dunne kleding en/of de huid heen dringen.
b) Wordt het gebruik van een beschermkap aanbevolen, zorg er dan voor dat de beschermkap en de draadborstel niet met elkaar in aanraking kunnen komen. De diameter van schijf- en komborstels kan door aandruk- en centrifugale krachten worden vergroot.
4.6 Overige veiligheidsinstructies:
Bij het schuren van metaal ontstaat een vonkenregen. Let erop dat er niemand aan gevaar wordt blootgesteld. Vanwege het brandgevaar mag er zich geen brandbaar materiaal in de omgeving (in het bereik van de vonkenregen) bevinden.
Bij de bewerking, met name van metaal, kan zich geleidende stof in
de machine afzetten. Hierdoor kan elektrische energie overgaan op de machinebehuizing. Dit kan tijdelijk het risico van een elektrische schok met zich meebrengen. Daarom is het noodzakelijk om de machine, wanneer hij loopt, zeer regelmatig en grondig door de achterste ventilatiesleuven uit te blazen met perslucht. Hierbij moet de machine veilig worden vastgehouden.
Wij adviseren om een stationaire afzuiginrichting te gebruiken en een lekstroomschakelaar (FI) voor te schakelen. Wanneer de machine door de aardlekschakelaar wordt uitgeschakeld, dient de machine gecontroleerd en gereinigd te worden. Motorreiniging zie hoofdstuk10. Reiniging.
Draag strak zittende veiligheidshandschoenen en werkkleding en geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden of lange haren kunnen door bewegende delen worden vastgegrepen.
WAARSCHUWING – Draag altijd een veiligheidsbril.
Draag gehoorbescherming.
WAARSCHUWING – Het elektrisch gereedschap altijd met beide handen gebruiken.
Maak gebruik van elastische tussenlagen, wanneer deze bij het slijpmiddel ter beschikking worden gesteld en vereist zijn.
Neem de informatie van de fabrikant van het gereedschap of het toebehoren in acht!
Inzetgereedschap dient zorgvuldig, volgens de aanwijzingen van de fabrikant, te worden bewaard en gebruikt.
Zorg ervoor dat het inzetgereedschap volgens de aanwijzingen van de producent is aangebracht.
Nadat de machine is uitgeschakeld, loopt het gereedschap na.
Altijd werken met een aangebrachte beschermkap.
Gebruik geen gescheiden reduceerbussen of adapters om gereedschap met een grote opening passend te maken.
Schakel het apparaat eerst in, voordat het werkstuk wordt geplaatst! Het werkstuk dient stevig te liggen en beveiligd te zijn tegen wegglijden, bijv. met behulp van spaninrichtingen. Grote werkstukken dienen voldoende te worden ondersteund. Als deze regel niet opgevolgd wordt, bestaat het gevaar dat de werkstuk ongecontroleerd wordt weggeslingerd.
Wordt er inzetgereedschap met schroefdraadinzet gebruikt, dan mag het uiteinde van de spindel de gatenbodem van het schuurgereedschap niet raken. Let erop dat de schroefdraad in het inzetgereedschap lang genoeg is om de spindellengte op te nemen. De schroefdraad van het inzetgereedschap moet op de draad van de spindel passen. Zie voor de lengte en de schroefdraad van de spindel pagina 3 en hoofdstuk 15. Technische gegevens.
Beschadigde, onronde resp. trillende gereedschappen mogen niet worden gebruikt.
Een beschadigde of gebarsten extra greep moet worden vervangen. Gebruik de machine niet als de extra greep defect is.
Altijd werken met de beschermkap.
De machine altijd geleiden met beide handen aan de handgrepen.
Grijp nooit in roterend inzetgereedschap!
4.7 Speciale veiligheidsvoorschriften voor elektrische machines:
Trek de stekker uit het stopcontact voordat u het apparaat instelt, ombouwt, reinigt of er onderhoud aan pleegt.
Verzeker u ervan dat de machine is uitgeschakeld wanneer u de stekker in het stopcontact steekt.
Het gebruik van een stationaire afzuiginstallatie wordt aanbevolen. Schakel altijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30 mA voor de machine.
Wanneer de haakse slijper door de aardlekschakelaar is uitgeschakeld, moet de machine worden gecontroleerd en gereinigd. Zie hoofdstuk 9. Onderhoud.
4.8 Speciale veiligheidsinstructies voor accumachines:
Haal de accu-pack uit de machine voordat u het apparaat instelt, ombouwt, reinigt of er onderhoud aan pleegt.
Verzeker u ervan dat de machine bij het insteken van de accu-pack uitgeschakeld is.
Accu-packs tegen vocht beschermen!
Accu-packs niet aan vuur blootstellen!
Geen defecte of vervormde accu-packs gebruiken! Accu-packs niet openen!
Contacten van de accu-packs niet aanraken of kortsluiten!
Uit defecte li-ion accu-packs kan een licht zure, brandbare vloeistof lekken!
Wanneer er accuvloeistof uit lekt en met de huid in aanraking komt, onmiddellijk onder stromend water afspoelen. Wanneer er
accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon water en neem onmiddellijk contact met een arts op voor behandeling!
Bij een defecte machine moet u de accu-pack uit de machine halen.
Op de verzending van li-ion accu-packs is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Voor het versturen van li-ion accu-packs moet u informatie inwinnen omtrent de actueel geldende voorschriften. Vraag eventueel ook informatie op bij uw transportbedrijf. Gecertificeerde verpakking is bij Metabo verkrijgbaar.
Verstuur accu-packs alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u de accu-pack uit het blaaspistool. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).
De stofbelasting verminderen:
WAARSCHUWING - Sommige stofdeeltjes die worden geproduceerd bij het schuren, n, slijpen, boren en ander werk bevatten micaliën waarvan bekend is dat ze kanker, porteafwijkingen of andere reproductieve de tot gevolg kunnen hebben. Enkele peelden van deze chemicaliën zijn:
- lood van loodhoudende verf,
- mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en
- arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die speciaal zijn ontwikkeld voor het filteren van microscopische deeltjes.
Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziektes zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.
Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. arbeidsveiligheidsbepalingen, afvoer).
Verzamel de ontstane deeltjes op de plaats waar ze ontstaan en voorkom dat ze neerslaan in de omgeving.
Gebruik geschikte toebehoren voor speciale werkzaamheden. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.
Gebruik een geschikte stofafzuiging.
Verminder de stofbelasting door:
- de vrijkomende deeltjes en de afvoerluchtstroom van het blaaspistool niet op de gebruiker zelf of omstanders of op neergeslagen stof te richten,
- een afzuiginstallatie en/of een luchtfilter te gebruiken,
- de werkplek goed te ventileren en schoon te houden door te stofzuigen. Vegen of blazen wervelt het stof op.
Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.
5. Overzicht
Zie pagina 2.
1 Extra handgreep
2 Beschermkap
3 Handgreepstang
4 Spanhefboom
5 Schroef
6 Handgreep

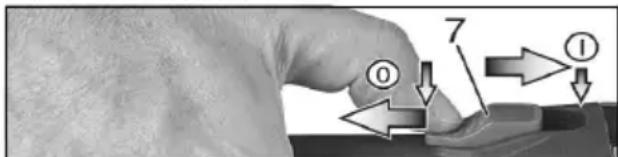

7 Schakelschuif voor het in-/uitschakelen*
8 Spindelvastzetknop
9 Spindel
10 Elektronische signaalindicatie
11 Stelknop voor de toerentalinstelling*

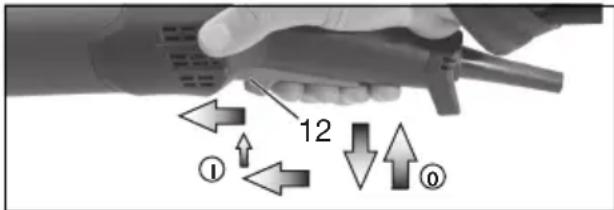

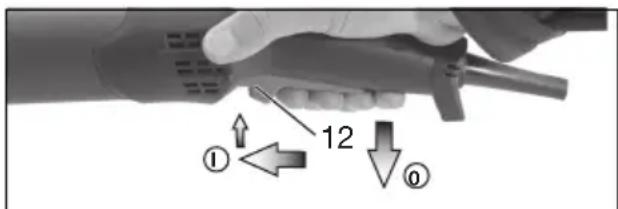

12 Drukschakelaar*
13 Bevestigingsschroef inzetgereedschap
14 Spandoorn (met 2 onvervreemdbaar aangebrachte pasveren)
15 Steeksleutel
16 Afstandshulzen (voor inzetgereedschap korter dan de spandoorn)
17 Knop voor de ontgrendeling van de accu-pack*
18 Stoffilter*
19 Accu-pack*
20 Knop voor de indicatie van de capaciteit*
21 Capaciteits- en signaalindicatie*
22 Vergrendelknop
*afhankelijk van de uitvoering/het model
NEDERLANDSnl
6. Ingebruikneming
6.1 Montage, instellen
Zie pagina 2, afb. A.
Handgreepstang aanbrengen en instellen
Handgreepstang (3) op de aandrijfflens steken (let op de juiste richting, zie pagina 2, af. A: spanhefboom (4) naar voren gericht).
De handgreepstang (3) moet tot de aanslag op de aandrijfflens zijn gestoken.
Door de spanhefboom (4) los te zetten, kan de handgreepstang (3) in de gewenste positie worden gedraaid. De spanhefboom (4) weer krachtig aantrekken. Hiervoor moet eventueel de stand van de hefboom worden veranderd.
De positie van de hefboom (4) kan worden veranderd zonder de klemschroef te draaien. Hiervoor de hefboom naar boven trekken, hefboom draaien en weer laten zakken (zie pagina 2, afb. B).
Zet de hefboom (4) altijd in een dergelijke stand, dat hij niet kan worden geraakt door het gereedschap.
Beschermkap aanbrengen en instellen
Beschermkap (2) zoals weergegeven met de extra handgreep (1) en de schroef (5) aan de handgreepstang (3) aanbrengen.
Een zo klein mogelijke afstand tot het inzetgereedschap kiezen.
De extra handgreep krachtig vastdraaien.
Spandoorn aanbrengen
Spandoorn (14) bij ingedrukte spindelvastzetknop (8) op de spindel (9) schroeven en met een steeksleutel (15) vastdraaien.
6.2 Speciaal voor elektrische machines Netaansluiting
Vergelijk voor de ingebruikname, of de op het typeplaatje aangegeven spanning met de spanning overeenkomt.
Schakel altijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30 mA de machine.
Nadat de stekker in het stopcontact is gestoken, licht de rode elektronische signaal-indicatie (10) kort op en geeft op deze manier aan dat het apparaat bedrijfsklaar is.
De VTC-elektronica maakt materiaalgericht werken en een vrijwel constant toerental mogelijk, ook onder belasting.
De optimale toerentalinstelling kan het beste worden vastgesteld door het eerst uit te proberen.
6.3 Speciaal voor accumachines
Stofffilter
Bij een sterk verontreinigde omgeving altijd het stoffilter (18) aanbrengen.
Met een aangebracht stoffilter (18) wordt de machine sneller warm. De elektronica hermt de machine tegen oververhitting.
Aanbrengen:
Stofffilter (18) aanbrengen zoals weergegeven.
Verwijderen:
Het stoffilter (18) aan de bovenkant enigszins optillen en naar beneden afnemen.
Draaibaar accu-pack
Zie pagina 2, afbeelding E.
Het achterdeel van de machine kan in 3 stappen 270° worden gedraaid, zodat de vorm van de machine aangepast kan worden aan de arbeidsomstandigheden. Alleen in vastgeklikte stand gebruiken.
Eerst de vergrendelknop (22) drukken en in gedrukte toestand het achterste deel van het gereedschap draaien. Tijdens het draaien laat u de knop los. De vergrendeling moet met een hoorbare 'klik' vergrendelen.
Accu-pack
De accu-pack (19) vóór gebruik opladen.
Laad de accu-pack bij capaciteitsverlies weer op.
uit 'Extra':
Accu-packs hebben een capaciteits- en signaalindicatie (21) (afhankelijk van de uitvoering): De optimale opslagtemperatuur ligt tussen 10°C en 30°C.
Li-ion-accu-packs "Li-Power, LiHD" hebben een capaciteits- en signaalindicatie (21):
- Druk op toets (20) waarna de laadtoestand wordt aangegeven door de LED-lampen.
- Wanneer een led-lampje knippert, is de accu-pack bijna leeg en moet weer worden opgeladen.
Accu-pack verwijderen, plaatsen
Uitnemen: De toets voor de accupack-ontgrendeling (17) indrukken en de accupack () naar beneden uittrekken.
Plaatsen: de accu-pack () erop schuiven tot deze vast klikt.
7. Gebruik
7.1 Toerental instellen
Met de stelknop (11) kan het toerental vooraf ingesteld en gewijzigd worden. Voor de toerentallen, zie tabel op pagina 3.
SE 17-200 RT
Met de stelknop (11) kan het toerental vooraf worden ingesteld en traploos worden veranderd.
De standen 1-6 komen bij benadering overeen met het volgende toerental bij nullast:
1 ...... 800 / min 4......2150 / min
2 ...... 1250 / min 5......2600 / min
3 ...... 1700 / min 6......3000 / min
SVB 18 LTX BL 200
Met de stelknop (11) kan het toerental vooraf worden ingesteld en traploos worden veranderd.
De standen 1-6 komen bij benadering overeen met het volgende toerental bij nullast:
1......600 / min 4 ......1770 / min
2......960 / min 5 ......2170 / min
3.....1360 / min 6 .....2500 / min
7.2 In- en uitschakelen
Pak de machine altijd met beide handen vast.
Eerst inschakelen, dan het inzetgereedschap naar het werkstuk bewegen.
Het opzuigen van extra stof en spanen door de machine moet worden voorkomen. Bij het in-stschakelen moet erop worden gelet dat zich een neergeslagen stof in de buurt van de machine wordt. Leg de machine na het uitschakelen pas wanneer de motor tot stilstand is gekomen.
Bij continue inschakeling draait de machine door wanneer hij uit uw handen wordt ookken. Houd de machine daarom altijd met de handen vast aan de hiervoor bestemde algrepen, zorg ervoor dat u stevig staat en werk incentreerd.
SVB 18 LTX BL 200:
Uitschakelen: op het achterste uiteinde van de schuifschakelaar (7) drukken en loslaten.
SE 17-200 RT:
Moment inschakeling (met dode manschakelaar)
Uitschakelen: laat de drukschakelaar (12) los.
Continue inschakeling (afhankelijk van de uitvoering)
Uitschakelen: de drukschakelaar (12) naar boven drukken en loslaten.
8. Aanbrengen van het gereedschap, werkinstructies
Spindelvastzetknop (8) alleen bij stilstaande spindel indrukken!
8.1 Inzetgereedschap met schroefinzet:
- Eventueel de spandoorn (14) wegnemen. Hiervoor de spindelvastzetknop (8) indrukken en ingedrukt houden. Spandoorn met steeksleutel (15) afschroeven.
- Spindelvastzetknop indrukken en ingedrukt houden.
- Het inzetgereedschap op de spindel schroeven en vastdraaien.
8.2 Inzetgereedschap voor spandoorn:
- Eventueel de spandoorn (14) aanbrengen. Hiervoor de spindelvastzetknop (8) indrukken en ingedrukt houden. Spandoorn met steeksleutel (15) vastschroeven.
- Het inzetgereedschap op de spandoorn schuiven.
- Spindelvastzetknop (8) indrukken en ingedrukt houden.
- De bevestigingsschroef voor het inzetgereedschap (13) op de spandoorn schroeven en vastdraaien. (Hierbij klikt de spindelvastzetknop in en kan het inzetgereedschap worden bevestigd.)
Wordt er inzetgereedschap gebruikt dat korter is dan de spandoorn, dan moeten de passende afstandshulzen (16) worden geplaatst. Alleen op deze manier kan het inzetgereedschap goed worden bevestigd.
8.3 Tips voor het werk
Schuren met schuurpapier, polijsten, werken met draadborstels:
Machine matig aandrukken en heen en weer bewegen over het oppervlak
9. Onderhoud
Voor alle onderhoudswerkzaamheden: de stekker uit het stopcontact trekken resp. de accu-pack uit de machine halen!
NEDERLANDSnl
Tijdens de bewerking kunnen deeltjes in de behuizing van het elektrisch gereedschap binnendringen. Dit heeft invloed op de koeling van het elektrisch gereedschap. Geleidende afzettingen kunnen invloed hebben op de veiligheidsisolatie van het elektrisch gereedschap en elektrische gevaren veroorzaken.
Blaas het elektrisch gereedschap regelmatig, vaak en grondig schoon door alle voorste en achterste luchtsleuven uit te zuigen of met droge lucht uit te blazen. Trek eerst de stekker van het elektrisch gereedschap uit het stopcontact en draag tijdens het reinigen een veiligheidsbril en stofmasker.
10. Reiniging
Tijdens de bewerking kunnen deeltjes in de behuizing van het elektrisch gereedschap binnendringen. Dit heeft invloed op de koeling van het elektrisch gereedschap. Geleidende afzettingen kunnen invloed hebben op de veiligheidsisolatie van het elektrisch gereedschap en elektrische gevaren veroorzaken.
Blaas het elektrisch gereedschap regelmatig, vaak en grondig schoon door alle voorste en achterste luchtsleuven uit te zuigen of met droge lucht uit te blazen. Trek eerst de stekker van het elektrisch gereedschap uit het stopcontact en draag een veiligheidsbril en geschikt stofmasker. Zorg bij het uitblazen voor geschikte afzuiging.
11. Storingen verhelpen
11.1 Elektrische machines
De elektronische signaalindicatie (10) licht op en het belastingstoerental neemt af (niet W...RT). De machine wordt te zwaar belast! De machine onbelast laten lopen tot de elektronische signaalweergave uitgaat.
De machine loopt niet. De elektronische signaalindicatie (10) (afhankelijk van de uitvoering) knippert. De herstartbeveiliging is geactiveerd. Als de stekker in het stopcontact wordt gestoken wanneer het apparaat is ingeschakeld of wanneer de stroom wordt hersteld na een pauze, start het apparaat niet. Schakel de machine uit en weer in.
11.2 Accumachines
De elektronische signaalindicatie (10) knippert en de machine loopt niet. De accu-pack is leeg, de temperatuur is te hoog of de herstartbeveiliging is geactiveerd.
Schakel de machine uit en weer in.
Wordt de accu-pack in een ingeschakelde machine gestoken, dan start de machine niet.
Bij gebruik van een accu-pack dat niet tot CAS behoort, start de machine niet.
De elektronische signaalindicatie (10) brandt continu
Tijdens het werken is overbelasting ontstaan, het vermogen kan kortstondig worden gereduceerd. De werkdruk verminderen.
Elektrische veiligheidsuitschakeling: Het gereedschap werd zelfstandig
UITGESCHAKELD. Bij een te hoge stroom-toenamesnelheid (zoals bijvoorbeeld bij een plotselinge blokkering of terugslag) wordt de machine uitgeschakeld. Machine uitschakelen. Vervolgens weer inschakelen en normaal verder werken. Zorg ervoor dat zich verder geen blokkeringen voordoen.
12. Toebehoren
Gebruik altijd het voor de taak geschikte inzetgereedschap.
Taak:
1 = Matteren, structureren en roestvrij stalen oppervlakken en NF-metaal
2 = Verwijderen van krassen en voor het reinigen van vlakken
3 = Polijsten, fijn schuren en ontbramen
4 = Glad maken/opruwen van houtmateriaal
Inzetgereedschap:
1.1 = Wellenvlies-schuurrollen
1.2 = Vlies-schuurhulzen (alleen in combinatie met de uitbreidingsrol)
1.3 = Lamellen-schuurrollen
1.4 = Lamellen-/vlies-schuurrollen
1.5 = Vlies-schuurrollen
1.6 = Rubberen schuurrollen
1.7 = Schuurbanden "Metabo Pyramid", 90 x 100 mm
1.8 = Ronde staaldraadborstels Inox
1.9 = Ronde kunststofborstels
2.1 = Wellenvlies-schuurrollen
2.2 = Vlies-schuurhulzen (alleen in combinatie met de uitbreidingsrol)
2.3 = Hardvlies-schuurrol
2.4 = Lamellen-schuurrollen
2.5 = Lamellen-/vlies-schuurrollen
2.6 = Rubberen schuurrollen
2.7 = Schuurbanden zirkoonkorund, 90 x 100 mm (alleen in combinatie met de uitbreidingsrol)
2.8 = Ronde staaldraadborstels messing
2.9 = Ronde staaldraadborstels Inox
3.1 = Vlies-schuurhulzen (alleen in combinatie met de uitbreidingsrol)
3.2 = Vlies-schuurrollen
3.3 = Vliesbanden
3.4 = Viltband 30x600 mm (alleen in combinatie met de schuurbandrol 623529000)
3.5 = Ronde staaldraadborstels Inox
3.6 = Ronde kunststofborstels
3.7 = Polijstringen en schuurpasta's
4.1 = Lamellen-/vlies-schuurrollen
4.3 = Ronde staaldraadborstels messing
4.4 = Ronde kunststofborstels
4.5 = Ronde vezelborstels
Gebruik alleen originele Metabo-accu-packs en Metabo-toebehoren.
Gebruik alleen het toebehoren dat voldoet aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.
Oplaadapparaten: ASC 55, ASC 145, etc.
Accu-packs met verschillende capaciteiten.
Koop alleen accu-packs met een spanning die overeenkomt met uw elektrische gereedschap.
Art.nr.: 625368000 5.5 Ah (LiHD)
Art.nr.: 625369000 8.0 Ah (LiHD)
Art.nr.: 625549000 10.0 Ah (LiHD)
enz.
Art.nr.: 625591000.... 4.0 Ah (LiPOWER)
Art.nr.: 625028000.... 5.2 Ah (LiPOWER) enz.
Polijstringen
Polijsthulpstoffen
Zie voor het complete toebehorenprogramma www.metabo.com of de catalogus.
13. Reparatie
Reparaties aan elektrische gereedschappen mogen uitsluitend door een erkende ricien worden uitgevoerd!
Een defect netsnoer mag alleen worden vervangen door een speciaal, origineel netsnoer van Metabo. Dit is verkrijgbaar via de Metabo Service.
Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.
Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden.
Het ontstane slijpstof kan schadelijke stoffen bevatten: op de juiste wijze als afval behandelen.
Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en recycling van afgedankte gereedschap, verpakkingen en toebehoren.
Verpakkingsmateriaal moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service.
Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Conform
de Europese richtlijn 2012/19/EU over oude elektrische en elektronische apparaten en de omzetting in de nationale wetgeving dient gebruikt elektrisch gereedschap gescheiden ingezameld en voor hergebruik op milieuvriendelijke wijze aangeboden te worden.
Speciale aanwijzingen voor accumachines:
Accu-packs mogen niet bij het huisvuil worden afgevoerd! Lever defecte of afgedankte accu-packs in bij de Metabo-handelaar!
Accu-packs niet in het water gooien.
Ontlaad eerst de accu-pack in het elektrisch gereedschap alvorens het af te voeren. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).
Toelichting op de gegevens van pagina 3. Wijzigingen en technische verbeteringen voorbehouden.
D = toelaatbare diameter schuurkorrel B_max = maximale breedte schuurkorrel
M =schroefdraad spindel I =lengte van de spindel
n_0 =onbelast toerental
U = spanning van de accu-pack
P_1 =nominaal vermogen
P_2 =afgegeven vermogen
m = gewicht met de kleinste accu-pack/gewicht zonder netsnoer
Meetgegevens vastgesteld volgens de norm EN 62841.
--- Gelijkstroom (accumachines)
\~ wisselstroom (elektrische machines)
Machine van beveiligingsklasse II (elektrische machines)
* SE 17-200 RT: Energierijke hoogfrequente storingen kunnen schommelingen van het toerental veroorzaken. Deze verdwijnen weer zodra de storingen afgenomen zijn.
De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).
Emissiewaarden
Deze waarden maken een beoordeling van de emissie van het elektrische gereedschap en een vergelijking van de verschillende elektrische gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrische gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling werkpauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.
Het slijpen van dun plaatstaal of andere snel trillende werkstukken met een groot oppervlak kan leiden tot een aanzienlijk hogere totale geluidsemissie (tot 15 dB) dan de opgegeven geluidsemissiewaarden. Bij dergelijke werkstukken dient door middel van geschikte maatregelen zoals het aanbrengen van zware, flexibele dempingsmatten, de geluidsemissie zoveel mogelijk te worden voorkomen. Ook bij de risicobeoordeling en de keuze van de geschikte gehoorbescherming moet er rekening worden gehouden met de verhoogde geluidsemissie.
Totale trillingswaarde (vectorsom van drie richtingen) vastgesteld conform EN 62841:
a_h,P = trillingsemissiewaarde (polijsten) K_h,P = onzekerheid (trilling)
Typisch A-gekwalificeerd geluidsniveau:
L_pA =geluidsdrukniveau
L_WA =geluidsvermogensniveau
K_pA, K_WA= onzekerheid
Draag gehoorbescherming!
