KÄYTTÖOHJE SE 17200 RT METABO

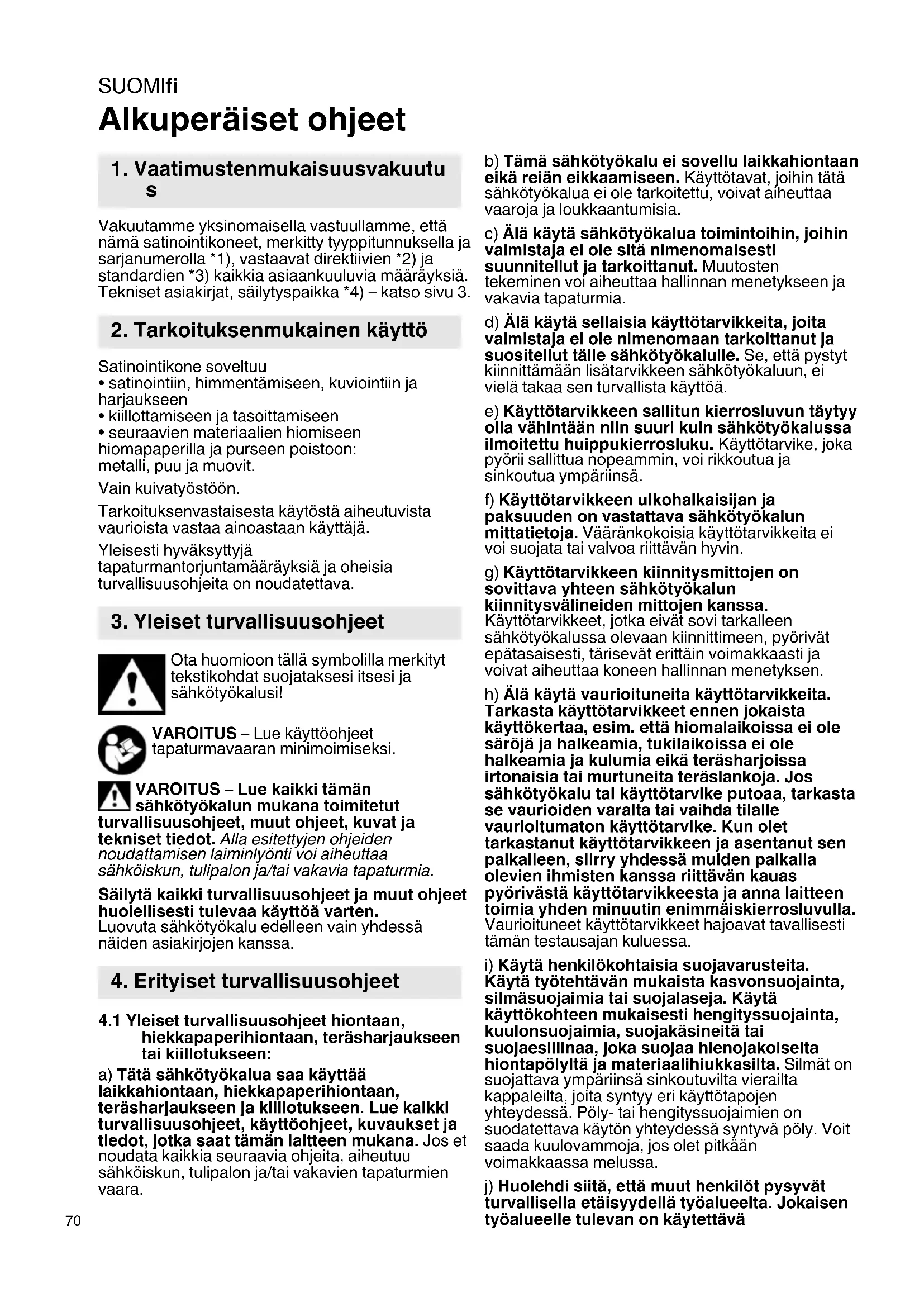

Alkuperäiset ohjeet Vakuutamme yksinomaisella vastuullamme, että nämä satinointikoneet, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Tekniset asiakirjat, säilytyspaikka *4) – katso sivu 3. Satinointikone soveltuu

• satinointiin, himmentämiseen, kuviointiin ja harjaukseen

• kiillottamiseen ja tasoittamiseen

• seuraavien materiaalien hiomiseen hiomapaperilla ja purseen poistoon: metalli, puu ja muovit. Vain kuivatyöstöön. Tarkoituksenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä. Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja oheisia turvallisuusohjeita on noudatettava. Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sähkötyökalusi! VAROITUS – Lue käyttöohjeet tapaturmavaaran minimoimiseksi. VAROITUS – Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusohjeet, muut ohjeet, kuvat ja tekniset tiedot. Alla esitettyjen ohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vakavia tapaturmia. Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten. Luovuta sähkötyökalu edelleen vain yhdessä näiden asiakirjojen kanssa.

4.1 Yleiset turvallisuusohjeet hiontaan,

hiekkapaperihiontaan, teräsharjaukseen tai kiillotukseen: a) Tätä sähkötyökalua saa käyttää laikkahiontaan, hiekkapaperihiontaan, teräsharjaukseen ja kiillotukseen. Lue kaikki turvallisuusohjeet, käyttöohjeet, kuvaukset ja tiedot, jotka saat tämän laitteen mukana. Jos et noudata kaikkia seuraavia ohjeita, aiheutuu sähköiskun, tulipalon ja/tai vakavien tapaturmien vaara. b) Tämä sähkötyökalu ei sovellu laikkahiontaan eikä reiän eikkaamiseen. Käyttötavat, joihin tätä sähkötyökalua ei ole tarkoitettu, voivat aiheuttaa vaaroja ja loukkaantumisia. c) Älä käytä sähkötyökalua toimintoihin, joihin valmistaja ei ole sitä nimenomaisesti suunnitellut ja tarkoittanut. Muutosten tekeminen voi aiheuttaa hallinnan menetykseen ja vakavia tapaturmia. d) Älä käytä sellaisia käyttötarvikkeita, joita valmistaja ei ole nimenomaan tarkoittanut ja suositellut tälle sähkötyökalulle. Se, että pystyt kiinnittämään lisätarvikkeen sähkötyökaluun, ei vielä takaa sen turvallista käyttöä. e) Käyttötarvikkeen sallitun kierrosluvun täytyy olla vähintään niin suuri kuin sähkötyökalussa ilmoitettu huippukierrosluku. Käyttötarvike, joka pyörii sallittua nopeammin, voi rikkoutua ja sinkoutua ympäriinsä. f) Käyttötarvikkeen ulkohalkaisijan ja paksuuden on vastattava sähkötyökalun mittatietoja. Vääränkokoisia käyttötarvikkeita ei voi suojata tai valvoa riittävän hyvin. g) Käyttötarvikkeen kiinnitysmittojen on sovittava yhteen sähkötyökalun kiinnitysvälineiden mittojen kanssa. Käyttötarvikkeet, jotka eivät sovi tarkalleen sähkötyökalussa olevaan kiinnittimeen, pyörivät epätasaisesti, tärisevät erittäin voimakkaasti ja voivat aiheuttaa koneen hallinnan menetyksen. h) Älä käytä vaurioituneita käyttötarvikkeita. Tarkasta käyttötarvikkeet ennen jokaista käyttökertaa, esim. että hiomalaikoissa ei ole säröjä ja halkeamia, tukilaikoissa ei ole halkeamia ja kulumia eikä teräsharjoissa irtonaisia tai murtuneita teräslankoja. Jos sähkötyökalu tai käyttötarvike putoaa, tarkasta se vaurioiden varalta tai vaihda tilalle vaurioitumaton käyttötarvike. Kun olet tarkastanut käyttötarvikkeen ja asentanut sen paikalleen, siirry yhdessä muiden paikalla olevien ihmisten kanssa riittävän kauas pyörivästä käyttötarvikkeesta ja anna laitteen toimia yhden minuutin enimmäiskierrosluvulla. Vaurioituneet käyttötarvikkeet hajoavat tavallisesti tämän testausajan kuluessa.

i) Käytä henkilökohtaisia suojavarusteita.

Käytä työtehtävän mukaista kasvonsuojainta, silmäsuojaimia tai suojalaseja. Käytä käyttökohteen mukaisesti hengityssuojainta, kuulonsuojaimia, suojakäsineitä tai suojaesiliinaa, joka suojaa hienojakoiselta hiontapölyltä ja materiaalihiukkasilta. Silmät on suojattava ympäriinsä sinkoutuvilta vierailta kappaleilta, joita syntyy eri käyttötapojen yhteydessä. Pöly- tai hengityssuojaimien on suodatettava käytön yhteydessä syntyvä pöly. Voit saada kuulovammoja, jos olet pitkään voimakkaassa melussa. j) Huolehdi siitä, että muut henkilöt pysyvät turvallisella etäisyydellä työalueelta. Jokaisen työalueelle tulevan on käytettävä

1. Vaatimustenmukaisuusvakuutu

2. Tarkoituksenmukainen käyttö

3. Yleiset turvallisuusohjeet

4. Erityiset turvallisuusohjeetSUOMI fi

henkilökohtaisia suojavarusteita. Työstettävästä kappaleesta tai rikkoutuneesta käyttötarvikkeesta murtuneet palat voivat sinkoutua ympäriinsä ja aiheuttaa vammoja myös varsinaisen työskentelyalueen ulkopuolella. k) Pidä verkkokaapeli etäällä pyörivistä käyttötarvikkeista. Jos menetät laitteen hallinnan, virtakaapeli voi katketa tai takertua, jolloin kätesi tai käsivartesi ovat vaarassa joutua kosketuksiin pyörivän käyttötarvikkeen kanssa. l) Pidä sähkötyökalusta kiinni vain sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi osua piilossa oleviin sähköjohtoihin tai koneen omaan verkkokaapeliin. Sähkövirtaa johtavan johdon koskettaminen voi tehdä myös metalliosat jännitteisiksi ja aiheuttaa sähköiskun. m) Älä missään tapauksessa laita sähkötyökalua syrjään ennen kuin käyttötarvike on pysähtynyt täydellisesti. Pyörivä käyttötarvike voi koskettaa sijoitusalustaa, jolloin voit menettää sähkötyökalun hallinnan. n) Älä pidä sähkötyökalua käynnissä, kun kannat sitä. Vaatteesi voivat satunnaisen kosketuksen vuoksi takertua pyörivään käyttötarvikkeeseen, ja käyttötarvike voi tällöin leikkautua kehoosi. o) Puhdista sähkötyökalun tuuletusraot säännöllisesti. Moottorin tuuletin imee pölyä rungon sisään, ja suurien metallipölymäärien kertyminen voi aiheuttaa sähköön liittyviä vaaroja. p) Älä käytä sähkötyökalua palonarkojen materiaalien läheisyydessä. Kipinät voivat sytyttää kyseisiä materiaaleja. q) Älä käytä sellaisia käyttötarvikkeita, jotka vaativat nestemäisen jäähdytysaineen käyttöä. Veden tai muiden nestemäisten jäähdytysaineiden käyttö voi aiheuttaa sähköiskun.

4.2 Takaisku ja vastaavat turvallisuusohjeet

Takaisku on odottamaton reaktio, joka syntyy pyörivän käyttötarvikkeen, esimerkiksi hiomalaikan, tukilaikan, teräsharjan tms. jumiutuessa tai takertuessa. Jumittuminen tai takertuminen saa pyörivän käyttötarvikkeen pysähtymään äkillisesti. Tällöin sähkötyökalu tempaisee jumittumiskohdassa hallitsemattomasti käyttötarvikkeen pyörimissuunnan vastaisesti. Jos esim. hiomalaikka jumittuu työstettävään kappaleeseen, hiomalaikan työstettävään kappaleeseen kiilautunut reuna voi takertua ja aiheuttaa siten hiomalaikan murtumisen tai takaiskun. Hiomalaikan liike on tällöin käyttäjän suuntaan tai hänestä poispäin, riippuen laikan pyörimissuunnasta jumiutumiskohdassa. Tällöin hiomalaikat voivat myös murtua. Takaisku aiheutuu sähkötyökalun väärästä käytöstä ja/tai virheellisistä työolosuhteista. Se voidaan estää sopivilla alla kuvatuilla toimenpiteillä. a) Pidä sähkötyökalusta tukevasti kiinni ja siirrä koko kehosi ja käsivartesi sellaiseen asentoon, jossa pystyt hallitsemaan takaiskusta syntyviä voimia. Käytä aina lisäkahvaa, mikäli se kuuluu varusteisiin, jotta pystyt hallitsemaan mahdollisimman hyvin takaiskuvoimia tai nopeuden kiihtyessä syntyviä reaktiomomentteja. Käyttäjä voi hallita takaisku- ja reaktiovoimia, kun hän noudattaa asianmukaisia varotoimenpiteitä. b) Älä koskaan vie kättäsi pyörivien käyttötarvikkeiden lähelle. Käyttötarvike voi takaiskun tapahtuessa koskettaa kättäsi. c) Vältä pitämästä kehoa sillä alueella, johon sähkötyökalu tempautuu takaiskun tapahtuessa. Takaisku pakottaa sähkötyökalun tempautumaan jumiutumiskohdassa hiomalaikan pyörimissuunnan vastaisesti. d) Työskentele erityisen varovaisesti kulmien, terävien reunojen yms. alueella. Estä käyttötarvikkeen hallitsematon iskeytyminen ja jumiutuminen työstettävään kappaleeseen. Pyörivä käyttötarvike jumiutuu herkästi kulmissa ja terävissä reunoissa tai kun se kimpoaa. Tämä aiheuttaa hallinnan menettämisen tai takaiskun. e) Älä käytä puun leikkaamiseen moottorisahan terää, segmentoituja timanttikatkaisulaikkoja, joiden segmenttiväli on yli 10 mm, tai hammastamatonta sahanterää Tällaiset käyttötarvikkeet aiheuttavat herkästi takaiskun ja hallinnan menettämisen.

4.3 Erityiset turvallisuusohjeet

hiekkapaperihiontaan: a) Käytä sopivankokoisia hiomalaikkoja ja noudata valmistajan antamia ohjeita hiomonauhojen/hiomalaikkojen valinnassa. Hiomapaperit, jotka ulottuvat hiomalautasen yli, voivat aiheuttaa vammoja sekä johtaa takaiskuun tai hiomapapereiden jumiutumiseen tai repeämiseen.

4.4 Erityiset turvallisuusohjeet kiillotukseen:

a) Älä jätä mitään irtonaisia osia (erityisesti kiinnitysnarut) vapaaksi kiillotustyynyssä. Solmi piiloon tai lyhennä kiinnitysnarut. Irrallaan olevat, koneen mukana pyörivät kiinnitysnarut voivat tarttua sormiin tai työkappaleeseen.

4.5 Erityiset turvallisuusohjeet teräsharjoilla

työskentelyyn: a) Huomaa, että teräsharjoista irtoaa langanpaloja myös normaalin käytön yhteydessä. Älä ylikuormita lankoja liiallisella painamisella. Ympäriinsä sinkoutuvat langanpalat voivat tunkeutua herkästi ohuiden vaatteiden ja/tai ihon läpi. b) Jos käytettäväksi suositellaan suojusta, huolehdi siitä, että suojus ja teräsharja eivät pääse koskettamaan toisiaan. Kartiomaisten ja kuppimaisten harjojen halkaisija voi laajentua painamisen ja keskipakovoiman vaikutuksesta.

4.6 Lisäturvallisuusohjeet:

Metalleja hiottaessa ympäristöön lentää kipinöitä. Huolehdi siitä, ettet aiheuta vaaraa ihmisille. Palovaaran takia lähellä ei saa olla mitäänSUOMIfi

palonarkoja materiaaleja (kipinöiden sinkoutumisalue). Työstämisen yhteydessä, etenkin metalleja työstettäessä, koneen sisälle saattaa kertyä sähköä johtavaa pölyä. Tämä sähköenergialla varautunut pöly voi siirtyä koneen koteloon ja aiheuttaa tilapäisesti sähköiskun vaaran. Sen vuoksi on välttämätöntä koneen ollessa käynnissä puhaltaa huolellisesti useaan kertaan säännöllisin väliajoin koneen takimmaisten tuuletusrakojen läpi paineilmaa. Koneesta on tällöin pidettävä kunnolla kiinni. Suosittelemme, että liität koneeseen kiinteän pölynimulaitteen ja vikavirtasuojakytkimen (FI). Jos vikavirtasuojakytkin kytkee koneen pois päältä, tarkasta kone ja puhdista tarvittaessa. Moottorin puhdistus ks. luku 10. Puhdistus. Käytä käsienmukaisia suojakäsineitä ja työvaatteita, älä käytä löysiä vaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien alueelta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin. VAROITUS – Käytä aina suojalaseja. Käytä kuulonsuojaimia. VAROITUS – Käännä sähkötyökalua aina molemmin käsin. Käytä elastisia välikappaleita, jos ne ovat hiomatarvikkeen mukana ja niitä vaaditaan käytettäväksi. Noudata työkalun ja lisätarvikkeiden valmistajan antamia ohjeita! Käyttötarvikkeita täytyy säilyttää ja käsitellä huolellisesti valmistajan ohjeiden mukaisesti. Varmista, että käyttötarvikkeet on laitettu paikoilleen valmistajan määräysten mukaisesti. Työkalu liikkuu vielä, vaikka kone on sammutettu. Työskentele aina suojuksen ollessa kiinnitettynä. Älä käytä minkäänlaisia katkaistuja vähennysholkkeja tai adaptereita suurireikäisten työkalujen tekemiseksi sopiviksi. Kytke laite päälle vasta, kun olet sijoittanut sen työkappaleen päälle. Työstettävän kappaleen on oltava tukevasti paikallaan ja varmistettu poisluiskahtamiselta, esim. puristimilla. Isot työstettävät kappaleet on tuettava riittävän hyvin. Muutoin on olemassa vaara, että työkappale sinkoutuu hallitsemattomasti. Jos käytät kierrekiinnityksellä varustettuja käyttötarvikkeita, karanpää ei saa koskettaa hiomakoneen reiän pohjaa. Varmista, että käyttötarvikkeen kierrereikä on riittävän syvä, jotta kara menee siihen koko pituudeltaan. Käyttötarvikkeen kierteen on sovittava karan kierteeseen. Karan pituus ja karan kierre, ks. sivu 3 ja luku 15. Tekniset tiedot. Vältä tilanteita, joissa kone saattaisi imeä sisäänsä pölyä ja lastuja. Vaurioitunut tai halkeillut lisäkahva on vaihdettava uuteen. Älä käytä konetta, jonka lisäkahva on rikki. Työskentele aina suojuksen ollessa paikallaan. Kun käytät konetta, pidä aina molemmin käsin sen kahvoista kiinni. Älä tartu pyöriviin käyttötarvikkeisiin.

4.7 Erityiset turvallisuusohjeet verkkovirralla

toimiville koneille: Vedä pistoke irti pistorasiasta ennen säätöjen, muutostöiden, huoltotöiden tai puhdistuksen suorittamista. Varmista, että kone on pois päältä, kun kytket verkkopistokkeen. Suosittelemme käyttämään kiinteää imuria. Kytke aina ensin eteen vikavirtasuojakytkin (RCD), jonka maksimilaukeamisvirta on 30 mA. Jos vikavirta katkaisee kulmahiomakoneen toiminnan, tarkasta kone ja puhdista tarvittaessa. Katso luku 9. Huolto.

4.8 Erityiset turvallisuusohjeet

akkukäyttöisille koneille: Poista akku laitteesta ennen säätöjen, tarvikevaihdon, huollon tai puhdistuksen suorittamista. Varmista, että kone on pois päältä, kun laitat akun paikalleen. Suojaa akut kosteudelta! Älä altista akkuja tulelle! Älä käytä viallisia tai vääntyneitä akkuja! Älä avaa akkuja! Älä koske akun koskettimiin äläkä oikosulje niitä! Viallisesta litiumioniakusta voi valua ulos lievästi happopitoista, palavaa nestettä! Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon! Poista akku viallisesta koneesta. Litiumioniakkujen kuljetus: Litiumioniakkujen lähettämiseen sovelletaan vaarallisten aineiden kuljetusta koskevaa lainsäädäntöä (UN 3480 ja UN 3481). Ota selvää voimassa olevista määräyksistä, kun lähetät litiumioniakkuja. Kysy tarvittaessa neuvoa kuljetusyritykseltä. Sertifioidun pakkauksen voit hankkia Metabolta. Lähetä akku vain, kun kotelo on ehjä, eikä nestettä valu ulos. Irrota akku laitteesta lähetystä varten. Varmista koskettimet oikosululta (esim. eristä teipillä). Pölyrasituksen vähentäminen: VAROITUS – Tietyt pölyt, joita hiekkapaperilla hiominen, sahaaminen, hiominen, poraaminen tai muut työt voivat synnyttää,SUOMI fi

sisältävät kemikaaleja, joiden tiedetään aiheuttavan syöpää, syntymävikoja tai muita lisääntymiskykyyn liittyviä haittoja. Esimerkkejä näistä kemikaaleista ovat: - Lyijypitoisten maalien lyijy, - mineraalipöly tiilistä, sementistä tai muista muuratuista rakenteista ja - arseeni ja kromi kemiallisesti käsitellystä puusta. Altistumisesi näille vaaratekijöille vaihtelee sen mukaan, kuinka usein suoritat tämäntapaisia töitä. Näiden kemikaalien aiheuttaman altistumisen vähentämiseksi: työskentele hyvin ilmastoiduilla alueilla ja käytä hyväksyttyjä suojavarusteita, esim. töihin tarkoitettuja pölymaskeja, jotka on suunniteltu suodattamaan mikroskooppisen pieniä hiukkasia. Tämä koskee myös muiden materiaalien pölyjä kuten joitakin puutyyppejä (tammen tai pyökin pölyä), metalleja, asbestia. Muita tunnettuja sairauksia ovat esim. allergiset reaktiot, hengitystiesairaudet. Älä anna pölyn päästä elimistöösi. Ota huomioon myös materiaaleja, henkilöitä, käyttökohdetta ja käyttöpaikkaa koskevat ohjeet ja kansalliset määräykset (esim. työsuojelumääräykset, hävittäminen). Kerää hiukkaset niiden muodostumispaikassa, älä levitä niitä ympäristöön. Käytä erityisiin työtehtäviin soveltuvia lisävarusteita. Näin vähennät ympäristöön hallitsemattomasti leviävien hiukkasten määrää. Käytä sopivaa pölynimuria. Vähennä pölyn muodostumista seuraavasti: - älä kohdista ulostulevia hiukkasia ja laitteen poistoilmaa itseesi, lähellä oleviin henkilöihin tai kertyneeseen pölyyn. - Käytä imuria ja/tai ilmanpuhdistinta. - Tuuleta työpiste hyvin ja pidä puhtaana imuroimalla. Lakaiseminen tai puhaltaminen levittää pölyä. Imuroi tai pese suojavaatteet. Älä puhalla, pudista tai harjaa niitä. Katso sivu 2. 1 Lisäkahva 2 Suojus 3 Kahvatanko 4 Kiinnitysvipu 5 Ruuvi 6 Kahva 7 Työntökytkin päälle-/poiskytkentään* 8 Karan lukitusnuppi 9 Kara 10 Elektroniikan merkkivalo 11 Kierrosluvun säätöpyörä* 12 Painokytkin* 13 Käyttötarvikkeen kiinnitysruuvi 14 Kiristystuurna (2 katoamattomalla sovituskiilalla) 15 Kiintoavain 16 Välikeholkit (kiristystuurnaa lyhyemmille käyttötarvikkeille) 17 Painike akun lukituksen avaamiseen* 18 Pölynsuodatin* 19 Akku* 20 Painike kapasiteetin näytölle* 21 Kapasiteetti- ja merkkivalo* 22 Lukitusnappi *määräytyy varusteiden/mallin mukaan

6.1 Kokoonpano, säätö

Katso sivu 2, kuva A. Kahvatangon kiinnittäminen ja säätäminen Kiinnitä kahvatanko (3) vaihteistolaippaan (kiinnitä oikein päin, katso sivu 2, kuva A: kiinnitysvipu (4) näyttää eteenpäin). Kahvatanko (3) täytyy asentaa vasteeseen asti vaihteistolaippaan. Kiinnitysvivun (4) avaamisen jälkeen kahvatanko (3) voidaan kääntää haluttuun asentoon. Kiristä kiinnitysvipu (4) taas pitävästi kiinni. Sitä varten vivun asentoa täytyy tarvittaessa muuttaa. Vivun (4) asentoa voidaan muuttaa ilman kiinnitysruuvin kiertämistä. Vedä sitä varten vipu ylös, käännä vipua ja paina jälleen alas (katso sivu 2, kuva B). Kohdista töitä varten vipu (4) aina niin, ettei käyttötarvike voi koskettaa sitä. Suojuksen kiinnittäminen ja säätäminen Kiinnitä suojus (2) kuvan mukaan lisäkahvalla (1) ja ruuvilla (5) kahvatankoon (3). Valitse mahdollisimman pieni etäisyys käyttötarvikkeeseen nähden. Kiristä lisäkahva tukevasti kiinni. Kiristystuurnan kiinnittäminen Ruuvaa kiristystuurna (14) karan lukitusnuppi (8) alaspainettuna karalle (9) ja kiristä kiintoavaimella (15).

6.2 Verkkokäyttöisiä laitteita koskevat

erikoisohjeet Verkkoliitäntä Vertaa ennen käyttöönottoa, että tyyppikilvessä ilmoitettu verkkojännite ja verkkotaajuus vastaavat paikallisen sähköverkon arvoja. Kytke aina ensin eteen vikavirtasuojakytkin (RCD), jonka maksimilaukeamisvirta on 30 mA. Punainen elektroniikan signaalinäyttö (10) välähtää, kun verkkopistoke pistetään pistorasiaan ja näyttää siten käyttövalmiuden. VTC-elektroniikka mahdollistaa kulloisellekin materiaalille sopivan työskentelyn ja lähestulkoon vakiona pysyvän kierrosluvun myös kuormituksen yhteydessä. Paras kierrosluvun säätö saadaan parhaiten selville kokeilemalla.

6. KäyttöönottoSUOMIfi

6.3 Akkukäyttöisiä laitteita koskevat

erikoisohjeet Pölynsuodatin Kiinnitä erittäin likaisessa ympäristössä aina pölynsuodatin (18). Pölynsuodattimen (18) ollessa paikallaan kone kuumenee nopeammin. Elektroniikka suojaa konetta ylikuumenemiselta. Kiinnittäminen: Kiinnitä pölynsuodatin (18) kuvan osoittamalla tavalla. Irrottaminen: Nosta pölynsuodatinta (18) hieman yläreunoistaan ja ota alakautta pois. Käännettävä akku Katso sivu 2, kuva E. Koneen takaosaa voidaan kääntää 3-portaisesti 270° verran. Näin koneen muoto voidaan mukauttaa työolosuhteisiin sopivaksi. Tee töitä vain silloin, kun takaosa on napsautettu kunnolla paikalleen. Paina ensin lukitusnappia (22) ja käännä koneen takaosaa painetussa tilassa. Vapauta nappi käännön aikana. Lukituksen on lukkiuduttava kuuluvalla ”klik”-äänellä. Akku Lataa akku (19) ennen käyttöä. Lataa akku uudelleen sen tehon laskiessa. pois ‘lisäys’: Akuissa on kapasiteetti- ja merkkivalonäyttö (21) (varusteiden mukaan): Optimaalinen säilytyslämpötila on 10–30 °C. Litiumioniakku ”Li-Power, LiHD” on varustettu kapasiteetti- ja signaalinäytöllä (21): - Painamalla painiketta (20) näytetään LED-valoilla varaustila. - Jos jokin LED-valo vilkkuu, akku on lähes tyhjä ja se on ladattava uudelleen. Akun irrottaminen ja kiinnittäminen Irrottaminen: Paina akun lukituksen vapautuspainiketta (17) ja vedä akku () alaspäin irti. Kiinnittäminen: Työnnä akku () paikalleen siten, että se lukittuu.

7.1 Kierrosluvun säätö

• Säätöpyörästä (11) voit esivalita kierrosluvun ja muuttaa nopeutta. Kierrosluvut katso taulukko sivulla 3. SE 17-200 RT Kierrosluku voidaan esivalita säätöpyörällä (11) ja muuttaa sitä portaattomasti. Asetukset 1–6 vastaavat suurin piirtein seuraavia kuormittamattomia pyörimisnopeuksia: 1 p. 800
• / min 4 p. 2150
• / min 2 p. 1250
• / min 5 p. 2600
• / min 3 p. 1700
• / min 6 / min p. 3000

• Kierrosluku voidaan esivalita säätöpyörällä (11) ja muuttaa sitä portaattomasti. Asetukset 1–6 vastaavat suurin piirtein seuraavia kuormittamattomia pyörimisnopeuksia: 1 p. 600
• / min 4 p. 1770
• / min 2 p. 960
• / min 5 p. 2170
• / min 3 p. 1360
• / min 6 / min p. 2500

7.2 Päälle- ja poiskytkentä

Ohjaa konetta aina molemmin käsin. Kytke kone ensin päälle ja vie vasta sitten käyttötarvike työstettävään kappaleeseen. Vältä tilanteita, joissa kone saattaa imeä sisäänsä pölyä ja lastuja. Pidä kone päälle- ja poiskytkettäessä etäällä kerääntyneestä pölystä. Kun kytket koneen pois päältä, laske kone kädestäsi vasta sitten, kun koneen moottori on täysin pysähtynyt. Jatkuvassa kytkennässä kone käy edelleen, vaikka se pääsisi riistäytymään käsistä. Sen vuoksi laitteen kahvoista on aina pidettävä kiinni, otettava tukeva asento ja työskenneltävä keskittyneesti. SVB 18 LTX BL 200: Päällekytkeminen: Työnnä työntökytkin (7) eteen. Paina se jatkuvaa käyttöä varten alas siten, että se lukittuu paikalleen. Poiskytkeminen: Paina työntökytkimen (7) takaosaa ja päästä kytkimestä irti. SE 17-200 RT: Momenttikytkentä (varotoiminnolla) Päällekytkeminen: Työnnä painokytkin (12) ensin eteen ja sen jälkeen työnnä painokytkin (12) ylös. Poiskytkeminen: Vapauta painokytkin (12).

Jatkuva kytkentä (varustuksesta riippuvainen) Päällekytkeminen: Kytke kone päälle ylempänä olevan kuvauksen mukaan. Työnnä nyt painokytkintä (12) uudelleen eteen ja pienennä kuormitusta etuasennossa painokytkimen (12) lukitsemiseksi (jatkuva kytkentä). Poiskytkeminen: Paina painokytkintä (12) ylös ja vapauta se. Paina karan lukitusnuppi (8) sisään vain silloin, kun kara on liikkumatta paikallaan!

8.1 Työkalut välikaralla:

1. Ota tarv. kiristystuurna (14) pois. Paina tätä

varten karan lukitusnuppi (8) sisään ja pidä sitä painettuna. Ruuvaa kiristystuurna irti kiintoavaimella (15).

2. Paina karan lukitusnuppi sisään ja pidä sitä

3. Ruuvaa käyttötarvike karalle ja kiristä

8.2 Kiristystuurnan työkalut:

- Tarvittaessa kiinnitä kiristystuurna (14) paikalleen. Paina tätä varten karan lukitusnuppi (8) sisään ja pidä sitä painettuna. Ruuvaa kiristystuurna kiintoavaimella (15) pitävästä kiinni. - Työnnä käyttötarvike kiristystuurnalle. - Paina karan lukitusnuppi (8) sisään ja pidä sitä painettuna. - Ruuvaa käyttötarvikkeen kiinnitysruuvi (13) kiristystuurnaan ja kiristä paikalleen (tällöin karan lukitusnuppi lukkiutuu ja käyttötarvike voidaan kiinnittää). Jos asennetaan kiristystuurnaa lyhyempiä käyttötarvikkeita, tällöin tulee käyttää välikehylsyjä (16). Vain siten työkalu voidaan kiinnittää oikein.

Hiekkapaperihionta, kiillotus, työskentely teräsharjoilla: Paina konetta kevyesti ja liikuta sitä pinnalla edestakaisin Aina ennen huoltotöiden aloittamista: Vedä pistoke irti pistorasiasta tai ota akku pois koneesta! Työskenneltäessä hiukkasia voi kertyä sähkötyökalun sisälle. Se heikentää sähkötyökalun jäähdytystä. Johtavat kerrostumat voivat heikentää sähkötyökalun suojaeristystä ja aiheuttaa sähkövaaroja. Imuroi sähkötyökalun etu- ja takapuolella olevat tuuletusraot säännöllisesti, usein ja huolellisesti tai puhalla puhtaaksi kuivalla ilmalla. Irrota sähkötyökalu ensin virtalähteestä ja käytä suojalaseja ja hengityksensuojainta. Työskenneltäessä hiukkasia voi kertyä sähkötyökalun sisälle. Se heikentää sähkötyökalun jäähdytystä. Johtavat kerrostumat voivat heikentää sähkötyökalun suojaeristystä ja aiheuttaa sähkövaaroja. Imuroi sähkötyökalun etu- ja takapuolella olevat tuuletusraot säännöllisesti, usein ja huolellisesti tai puhalla puhtaaksi kuivalla ilmalla. Irrota sähkötyökalu ensin virtalähteestä ja käytä suojalaseja ja sopivaa hengityksensuojainta. Varmista, että ulos puhallettaessa huolehditaan asianmukaisesta imusta.

11.1 Verkkokäyttöiset koneet

Elektroniikan merkkivalo (10) palaa ja kuormituksen kierrosluku laskee (ei W...RT). Koneen kuormitus on liian korkea! Anna koneen käydä kuormittumattomana, kunnes elektroniikan merkkivalo sammuu. Kone ei toimi.Elektroniikan merkkivalo (10) (riippuu varustuksesta) vilkkuu.Uudelleenkäynnistyksen esto on lauennut. Koneen ollessa päälle kytkettynä, verkkopistoke liitetään pistorasiaan tai virta on palannut sähkökatkon jälkeen, kone ei käynnisty. Kytke kone pois päältä ja sen jälkeen uudelleen päälle.

Elektroniikan signaalinäyttö (10) vilkkuu ja kone ei käy. Akku on tyhjä, lämpötila on liian korkea tai uudelleenkäynnistysesto on lauennut. Kytke kone pois päältä ja sen jälkeen uudelleen päälle. Jos akku laitetaan paikalleen koneen ollessa päällekytkettynä, kone ei käynnisty. CAS:iin kuulumatonta akkua käytettäessä kone ei käynnisty. Elektroniikan merkkivalo (10) palaa tauotta Työskentelyssä on tapahtunut ylikuormittuminen, teho voi olla rajoittunut väliaikaisesti. Pienennä työpainetta. Elektroninen varokatkaisu: Koneen toiminta on KATKENNUT automaattisesti. Jos virran voimakkuus kasvaa liian nopeasti (mikä voi tapahtua esim. äkillisen jumittumisen tai takaiskun vuoksi), laite kytkeytyy pois päältä. Kytke laite pois päältä. Kytke laite uudelleen päälle ja työskentele normaalisti edelleen. Vältä laitteen jumittumista.

8. Työkalujen kiinnittäminen,

11. Häiriöiden korjausSUOMIfi

Käytä aina työtehtävälle sopivaa käyttötarviketta. Työtehtävä: 1 = ruostumattomien ja ei-rautametallien himmennys, strukturointi ja satinointi 2 = naarmujen hionta ja pintojen puhdistus 3 = kiillotus, hienohionta, purseiden poisto 4 = tasoitus / puumateriaalien karhennus Käyttötarvikkeet:

1.1 = aallotettu kuituhiomarulla

1.2 = kuituholkit (vain laajennusrullan kanssa)

2.1 = aallotettu kuituhiomarulla

2.2 = kuituhiomaholkit (vain laajennusrullan kanssa)

mm (vain laajennusrullan kanssa)

3.1 = kuituhiomaholkit (vain laajennusrullan kanssa)

Käytä vain alkuperäisiä Metabon akkuja ja Metabon lisävarusteita. Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot. Laturit: ASC 55, ASC 145 jne. Kapasiteetiltaan erilaiset akut. Osta vain sellaisia akkuja, joiden jännite on sähkötyökaluusi sopiva. Tilausnro: 625368000 5,5 Ah (LiHD) Tilausnro: 625369000 8,0 Ah (LiHD) Tilausnro: 625549000 10,0 Ah (LiHD) ym. Tilausnro: 625591000 4,0 Ah (LiPOWER) Tilausnro: 625028000 5,2 Ah (LiPOWER) ym. Kiillotusrenkaat Kiillotuksen apuaineet Lisätarvikkeiden täydellisen valikoiman löydät osoitteesta www.metabo.com tai luettelosta. Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset! Viallisen verkkoliitäntäjohdon saa vaihtaa ainoastaan erityiseen, alkuperäiseen Metabon verkkojohtoon, joka on saatavilla Metabon huollosta. Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com. Varaosaluettelot voit ladata osoitteesta www.metabo.com. Muodostuva pöly voi sisältää haitallisia aineita: hävitä asianmukaisesti. Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä. Pakkausmateriaalit on hävitettävä paikallisia määräyksiä noudattaen niiden tunnisteiden mukaisesti. Lisätietoa löytyy osoitteessa ww.metabo.com kohdassa Asiakaspalvelu. Vain EU-maita koskien: Älä hävitä sähkötyö- kaluja sekajätteen mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin 2012/19/EU ja sen kansallisen täytäntöönpanon mukaan käytetyt sähkötyökalut on kerättävä erikseen ja toimitettava ympäristöä sääs- tävään kierrätykseen. Erityiset ohjeet akkukäyttöisille koneille: Akkuja ei saa hävittää sekajätteen mukana! Palauta vialliset tai käytöstä poistetut akut Metabo-myyjälle! Älä heitä akkuja veteen. Ennen kuin viet akun kierrätyspisteeseen, tyhjennä akun varaus sähkötyökalussa. Varmista kosket- timet oikosululta (esim. eristä teipillä). Selitykset sivulla 3 annetuille tiedoille. Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia. D =suurin sallittu hiomavälineen halkaisija

max =hiomavälineen maksimileveys M =karan kierteet l =karan pituus

=antoteho m =paino pienimmän akun kanssa / paino ilman verkkojohtoa Mittausarvot ilmoitettu EN 62841 mukaan. Tasavirta (akkukoneet) ~ Vaihtovirta (verkkovirtakäyttöiset koneet) Suojausluokan II kone (verkkokäyttöiset koneet)

12. Lisävarusteet 13. Korjaus

14. Ympäristönsuojelu

15. Tekniset tiedotSUOMI fi

• SE 17-200 RT: Energialtaan suuret korkeataajuiset häiriöt voivat aiheuttaa pyörimisnopeuden heilahteluita. Nämä häviävät heti kun häiriöt ovat vaimentuneet. Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja). Päästöarvot Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Käyttöolosuhteiden ja sähkötyökalun tai terien kunnon mukaisesti todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Ota arvioinnissa huomioon työtauot ja vähäisemmän kuormituksen jaksot. Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet esim. työnjärjestelyyn liittyvät toimenpiteet. Ohuiden peltien tai muiden helposti tärisevien, laaja-alaisten työkappaleiden hiominen voi johtaa huomattavasti korkeampaan kokonaismelupäästöön (jopa 15 dB) kuin ilmoitetut melupäästöarvot. Kyseisten työkappaleiden äänisäteily tulisi estää mahdollisuuksien mukaan sopivilla toimenpiteillä, kuten painavien, joustavien vaimennuspatjojen kiinnittämisellä. Myös melukuormituksen riskin arviointi sekä sopivan kuulosuojaimen valinta on huomioitava suuremmalla melupäästöllä. Tärinän kokonaisarvo (kolmen suunnan vektorisumma) mitattu EN 62841 mukaisesti:

h, P =värähtelyarvo (kiillotus)

h,P =epävarmuus (värähtely) Tyypillinen A-painotettu äänitaso:

=epävarmuus Käytä kuulonsuojaimia!NORSKno
