BRUKSANVISNING SE 17200 RT METABO

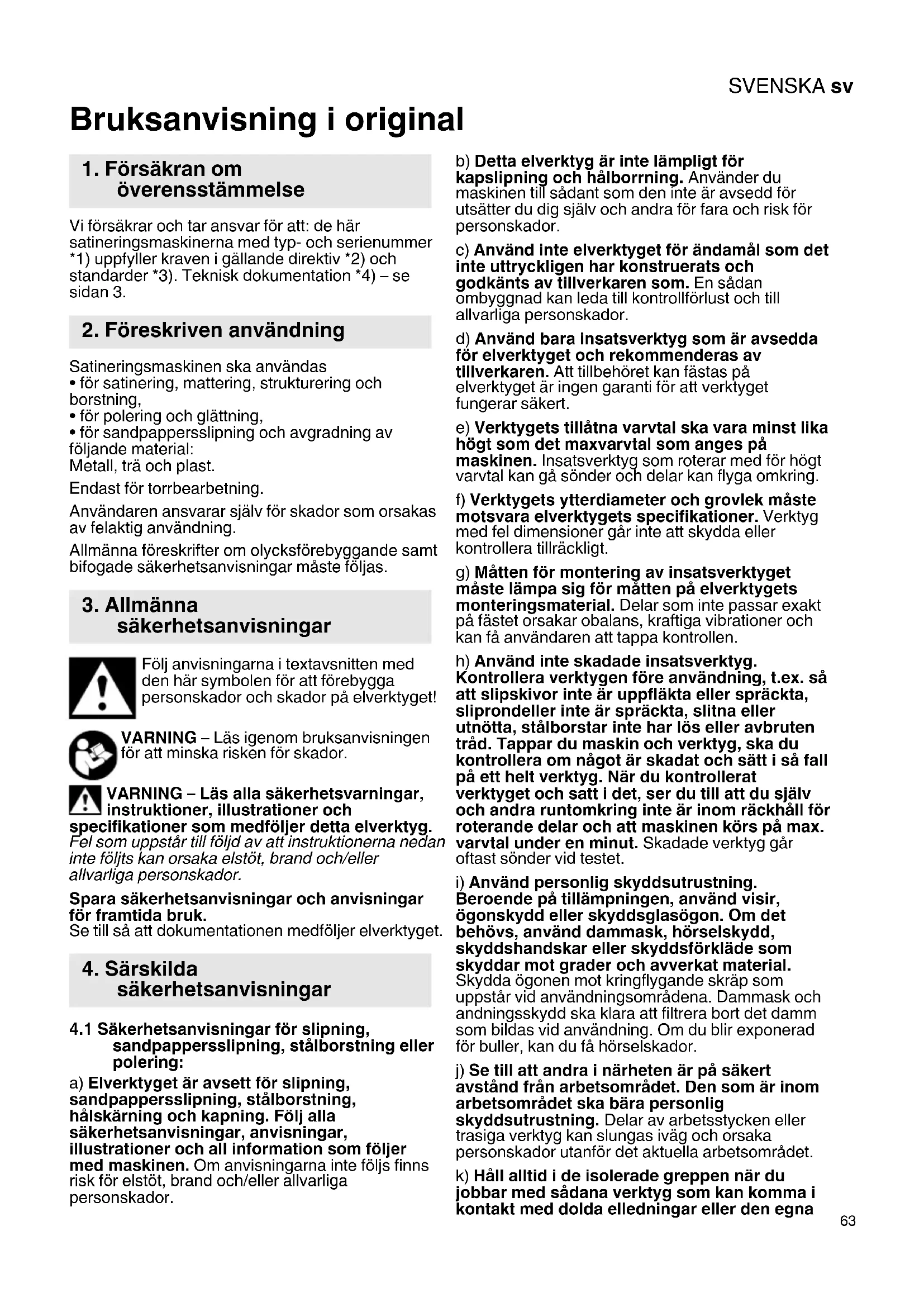

Bruksanvisning i original Vi försäkrar och tar ansvar för att: de här satineringsmaskinerna med typ- och serienummer *1) uppfyller kraven i gällande direktiv *2) och standarder *3). Teknisk dokumentation *4) – se sidan 3. Satineringsmaskinen ska användas

• för satinering, mattering, strukturering och borstning,

• för polering och glättning,

• för sandpappersslipning och avgradning av följande material: Metall, trä och plast. Endast för torrbearbetning. Användaren ansvarar själv för skador som orsakas av felaktig användning. Allmänna föreskrifter om olycksförebyggande samt bifogade säkerhetsanvisningar måste följas. Följ anvisningarna i textavsnitten med den här symbolen för att förebygga personskador och skador på elverktyget! VARNING – Läs igenom bruksanvisningen för att minska risken för skador. VARNING – Läs alla säkerhetsvarningar, instruktioner, illustrationer och specifikationer som medföljer detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Spara säkerhetsanvisningar och anvisningar för framtida bruk. Se till så att dokumentationen medföljer elverktyget.

4.1 Säkerhetsanvisningar för slipning,

sandpappersslipning, stålborstning eller polering: a) Elverktyget är avsett för slipning, sandpappersslipning, stålborstning, hålskärning och kapning. Följ alla säkerhetsanvisningar, anvisningar, illustrationer och all information som följer med maskinen. Om anvisningarna inte följs finns risk för elstöt, brand och/eller allvarliga personskador. b) Detta elverktyg är inte lämpligt för kapslipning och hålborrning. Använder du maskinen till sådant som den inte är avsedd för utsätter du dig själv och andra för fara och risk för personskador. c) Använd inte elverktyget för ändamål som det inte uttryckligen har konstruerats och godkänts av tillverkaren som. En sådan ombyggnad kan leda till kontrollförlust och till allvarliga personskador. d) Använd bara insatsverktyg som är avsedda för elverktyget och rekommenderas av tillverkaren. Att tillbehöret kan fästas på elverktyget är ingen garanti för att verktyget fungerar säkert. e) Verktygets tillåtna varvtal ska vara minst lika högt som det maxvarvtal som anges på maskinen. Insatsverktyg som roterar med för högt varvtal kan gå sönder och delar kan flyga omkring. f) Verktygets ytterdiameter och grovlek måste motsvara elverktygets specifikationer. Verktyg med fel dimensioner går inte att skydda eller kontrollera tillräckligt. g) Måtten för montering av insatsverktyget måste lämpa sig för måtten på elverktygets monteringsmaterial. Delar som inte passar exakt på fästet orsakar obalans, kraftiga vibrationer och kan få användaren att tappa kontrollen. h) Använd inte skadade insatsverktyg. Kontrollera verktygen före användning, t.ex. så att slipskivor inte är uppfläkta eller spräckta, sliprondeller inte är spräckta, slitna eller utnötta, stålborstar inte har lös eller avbruten tråd. Tappar du maskin och verktyg, ska du kontrollera om något är skadat och sätt i så fall på ett helt verktyg. När du kontrollerat verktyget och satt i det, ser du till att du själv och andra runtomkring inte är inom räckhåll för roterande delar och att maskinen körs på max. varvtal under en minut. Skadade verktyg går oftast sönder vid testet.

i) Använd personlig skyddsutrustning.

Beroende på tillämpningen, använd visir, ögonskydd eller skyddsglasögon. Om det behövs, använd dammask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot grader och avverkat material. Skydda ögonen mot kringflygande skräp som uppstår vid användningsområdena. Dammask och andningsskydd ska klara att filtrera bort det damm som bildas vid användning. Om du blir exponerad för buller, kan du få hörselskador. j) Se till att andra i närheten är på säkert avstånd från arbetsområdet. Den som är inom arbetsområdet ska bära personlig skyddsutrustning. Delar av arbetsstycken eller trasiga verktyg kan slungas iväg och orsaka personskador utanför det aktuella arbetsområdet. k) Håll alltid i de isolerade greppen när du jobbar med sådana verktyg som kan komma i kontakt med dolda elledningar eller den egna

2. Föreskriven användning

säkerhetsanvisningar

sladden. Kontakt med strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt. l) Se till så att sladden inte kommer nära roterande delar. Tappar du kontrollen över maskinen kan sladden kapas eller snos in så att din hand eller arm dras in i roterande delar. m) Lägg aldrig ifrån dig elverktyget förrän roterande delar stannat helt. Roterande delar kan komma i kontakt med underlaget, så att du tappar kontrollen över elverktyget. n) Elverktyget får aldrig vara igång när du bär det. Kommer roterande delar i kontakt med klädesplagg kan de haka fast och borra in sig i kroppen. o) Rengör ventilationsöppningarna på elverktyget regelbundet. Motorfläkten suger in damm i huset, för mycket avlagringar av metalldamm kan ge elstötar. p) Använd inte elverktyg i närheten av brännbara material. Gnistor kan antända materialet. q) Använd aldrig verktyg som kräver skärvätska. Vatten och andra flytande kylmedel kan ge elstötar.

4.2 Kast och motsvarande

säkerhetsanvisningar Kast är en plötslig reaktion på grund av att roterande delar hakar fast eller nyper, som t.ex. en slipskiva, sliprondell, stålborste. Ihakningen eller nypet ger den roterande delen ett abrupt stopp. Det slungar elverktyget okontrollerat mot verktygets rotationsriktning vid blockeringen. Om t.ex. en slipskiva hakar fast eller nyper i arbetsstycket, kan slipskivskanten som sitter fast spräcka slipskivan eller ge ett kast. Slipskivan rör sig då mot eller från användaren, allt beroende på skivans rotationsriktning vid blockeringen. Det kan även leda till skivsprängning. Ett kast orsakas av felaktig användning av elverktyget och/eller felaktiga arbetsvillkor. Det kan förhindras med hjälp av försiktighetsåtgärderna nedan. a) Håll fast elverktyget ordentligt och inta en kroppsställning som gör att du kan parera kastrekylen med armarna. Använd alltid stödhandtaget när det är på, så att du får så bra kontroll som möjligt över kast och reaktioner vid drift. Med rätt åtgärder kan du som användare få kontroll över kastrekyler och motriktade krafter. b) Håll aldrig handen nära roterande verktyg. Verktyget kan röra sig över handen om du får ett kast. c) Stå inte med kroppen i den riktning som elverktyget rör sig om det får ett kast. Kastet slungar elverktyget i motsatt riktning mot slipskivans rotationsriktning vid blockeringen. d) Var extra försiktig i närheten av hörn, skarpa kanter osv. Se till så att verktyget inte stöter mot arbetsstycket och nyper. Roterande verktyg har lätt att nypa om de studsar vid hörn och skarpa kanter. Det kan få dig att tappa kontrollen eller ge kast. e) Använd inte kedjesågblad för , sågning i trä, inga segmenterade diamantkapskivor med ett segmentavstånd större än 10 mm och inga tandade sågblad. Sådana verktyg ger ofta kast eller får användaren att tappa kontrollen.

4.3 Särskilda säkerhetsanvisningar för

sandpappersslipning: a) Använd slippapper av rätt storlek och följ tillverkarens anvisningar för val av slipband/ slippapper. Slippapper som sticker utanför sliprondellen kan ge personskador, få rondellen att nypa, riva sönder slippappret eller ge kast.

4.4 Särskilda säkerhetsanvisningar för

polering: a) Det får inte finnas några lösa delar på polerhättan; var särskilt uppmärksam på fästtrådar. Stick in eller kapa fästtrådarna. Lösa, medroterande fästtrådar kan dra med sig dina fingrar in eller fastna i arbetsstycket.

4.5 Särskilda säkerhetsanvisningar för

arbete med stålborste: a) Tänk på att stålborsten tappar borst även vid normal användning. Överbelasta inte borsten med för stor tryckkraft. Ivägslungade borst kan lätt tränga igenom tunna kläder och/eller in i huden. b) Om skyddskåpa rekommenderas, så är det i syfte att förhindra att du kommer i kontakt med stålborsten. Skiv- och koppborstar får större diameter av tryck- och centrifugalkrafterna.

4.6 Övriga säkerhetsanvisningar:

Metallslipning ger gnistregn. Se till så att inga personer blir skadade. Se till så att det inte finns något brännbart material i närheten (i gnistregnet) på grund av brandrisken. Vid bearbetning av framförallt metall kan elektriskt ledande damm avsättas i maskinens inre. Det kan leda till vagabonderande strömmar i maskinhöljet. De medför temporär risk för elstötar. Därför är det nödvändigt att med täta intervall blåsa rent maskinen ordentligt med tryckluft genom de bakre ventilationsöppningarna när maskinen är igång. Fixera maskinen ordentligt. Vi rekommenderar att du använder stationärt utsug och installerar en jordfelsbrytare (FI). Kontrollera och rengör verktyget om jordfelsbrytaren stänger av verktyget. Motorrengöring, se kap. 10. Rengöring. Använd åtsittande skyddshandskar och arbetskläder och inga vida klädesplagg eller smycken. Håll håret och kläderna på avstånd från de rörliga delarna. Löst hängande kläder, långt hår och smycken kan dras in av roterande delar. VARNING! – Använd alltid skyddsglasögon.SVENSKA sv

Använd hörselskydd. VARNING – Elverktyget ska alltid användas med båda händerna. Använd elastiska mellanlägg om de följer med som en nödvändig del av slipmediet. Följ verktygs- och tillbehörstillverkarens anvisningar! Förvara och hantera verktygen helt enligt tillverkarens anvisningar. Se till så att verktygen blir monterade enligt tillverkarens anvisningar. Verktyget roterar en kort tid efter det att maskinen stängts av. Arbeta alltid med sprängskyddet på. Använd aldrig delade reducerbussningar eller adaptrar för att få verktyg med stora hål att passa. Slå på verktyget innan du sätter det mot arbetsstycket! Säkra arbetsstycket så att det ligger stadigt och inte glider, t.ex. med spänntving. Palla upp stora arbetsstycken ordentligt. Det finns annars risk att arbetsstycket slungas bort okontrollerat. Använder du verktyg med gängfäste får spindeländen inte gå i botten på slipverktyget. Se till så att gängningen i verktyget är tillräckligt lång, så att hela spindeln får plats. Verktygsgängningen måste passa spindelgängan. Spindellängd och - gänga, se sid. 3 och kap. 15. Tekniska data. Skadade, ej runda eller vibrerande verktyg får ej användas. Byt ut skadade eller spruckna stödhandtag. Använd aldrig maskinen med trasigt stödhandtag. Arbeta alltid med sprängskyddet på. Manövrera alltid maskinen från handtagen med två händer. Sträck inte in händerna i roterande verktyg!

4.7 Särskilda säkerhetsanvisningar för

nätdrivna maskiner: Dra alltid ur kontakten före inställning, omriggning, underhåll eller rengöring. Se till att maskinen är avstängd när du sätter i nätkontakten. Vi rekommenderar att du använder stationärt utsug. Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA. Slår jordfelsbrytaren av vinkelslipen, måste du kontrollera och rengöra den. Se kapitel 9. Underhåll.

4.8 Särskilda säkerhetsanvisningar för

batteridrivna maskiner: Ta ut batterierna ur maskinen innan inställningar, ombyggnad, underhåll eller rengöring utförs. Se till att maskinen är frånkopplad när du sätter i batteriet. Skydda batterierna mot fukt! Skydda batterierna mot brand! Använd aldrig trasiga eller deformerade batterier! Öppna aldrig batterierna! Vidrör eller kortslut aldrig batteripolerna! Trasiga litiumjonbatterier kan läcka en något sur, brännbar vätska! Om du får läckande batterivätska på huden, spola direkt med rikliga mängder vatten. Får du batterivätska i ögonen, skölj med rent vatten och sök omedelbart läkarvård! Ta ut batteriet ur maskinen om maskinen är defekt. Transport av litiumjonbatterier: Frakt av litiumjonbatterier regleras av bestämmelserna för farligt gods (UN 3480 och UN 3481). Fraktdokumenten för litiumjonbatterier ska uppfylla gällande föreskrifter. Kontakta transportföretaget för mer information. Det finns certifierat förpackningsmaterial att få hos Metabo. Skicka endast batterier om kåpan är oskadd och det inte sipprar ut någon vätska. Ta ut batteriet ur maskinen för att skicka det. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp). Minska belastning genom damm: VARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande: - Bly av blyhaltig färg, - mineraliskt damm i murstenar, cement och andra murmaterial. - Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar. Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp. Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering). Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön. Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen. Anslut lämpligt dammutsug. Minska dammbelastningen genom att vidta följande åtgärder:SVENSKAsv

- Rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm. - Använd en utsugsanordning och/eller en luftrenare. - Sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp. Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena. Se sida 2. 1 Stödhandtag 2 Sprängskydd 3 Gripstång 4 Låsarm 5 Skruv 6 Handtag 7 Skjutreglage PÅ/AV* 8 Spindellåsknapp 9 Spindel 10 Elektrisk signalindikering 11 Varvtalsvred för varvtalsinställning* 12 Strömbrytare* 13 Verktyg-infästningsskruv 14 Spännhylsa (med 2 passfjädrar som ej förloras) 15 Gaffelnyckel 16 Distanshylsor (för verktyg som är kortare än spännhylsa) 17 Knapp för att lossa batteriet* 18 Dammfilter* 19 Batteripaket* 20 Knapp för laddindikering* 21 Kapacitets- och signalindikering* 22 Låsknapp *Beroende på utrustning/modell

6.1 Montera ihop, ställa in

Se sid. 2, bild A. Sätta fast och ställa in gripstången Sätt fast gripstången (3) på växelflänsen (sätt fast ordentligt på alla sidor, se sida 2, fig. A: låsarmen (4) pekar framåt). Gripstången (3) måste monteras på växelflänsen ända till stoppet. När man har lossat klämspaken (4) kan gripstången (3) vridas in i önskad position. Dra åt klämspaken (4) kraftigt igen. För detta måste spakens position ev. ändras. Spakens (4) position kan ändras utan att man vrider på klämskruven. För detta drar man spaken uppåt, vrider på den och sänker ned den igen (se sidan 2, fig. B). För att arbeta måste man alltid placera spaken (4) så att den inte kan röras av verktyget. Sätta fast och ställa in sprängskyddet Sätt fast sprängskyddet (2) enligt bilden med stödhandtaget (1) och skruven (5) på gripstången (3). Avståndet till verktyget ska vara så litet som möjligt. Dra åt extrahandtaget hårt. Sätta fast spännhylsa Skruva fast spännhylsan (14) med nedtryckt spindellåsknapp (8) på spindeln (9) och dra åt med en gaffelnyckel (15).

6.2 Särskilt för nätdrivna maskiner

Nätanslutning Kontrollera först att den spänning och frekvens som anges på märkskylten överensstämmer med den nätström du ska använda. Förkoppla alltid en jordfelsbrytare (RCD) med en max. aktiveringsström på 30 mA. Den röda elektriska signalindikeringen (10) lyser kortvarigt när kontakten ansluts till vägguttaget för att indikera driftsberedskap. VTC-elektroniken möjliggör en anpassning av arbetet till materialet samt ett närmast konstant varvtal även vid belastning. Du får lättast fram optimal varvtalsinställning genom att prova.

6.3 Särskilt för batteridrivna maskiner

Dammfilter Sätt alltid på dammfilter (18) i smutsiga miljöer. Maskinen blir fortare varm när dammfiltret (18) är på. Elektroniken skyddar maskinen mot överhettning. Montering: Montera dammfiltret (18) enligt bilden. Borttagning: Lyft lite på ovankanten av dammfiltret (18) och ta av det nedåt. Vridbart batteri Se sid. 2, bild E. Du kan vrida den bakre maskindelen 270° i 3 steg och på så vis anpassa formen på maskinen efter arbetsförhållandena. Jobba bara med maskinen i fastsnäppt läge. Tryck först på låsknappen (22), vrid den nedre delen av maskinen medan knappen är intryckt. Släpp knappen medan du vrider. Låsningen måste klicka fast. Batteripaket Ladda batteriet (19) före användning. Ladda batteriet när effekten avtar. ur ”tillägg”: Batteripaket har en kapacitets- och signalindikering (21) (beroende på utrustning):

Optimal förvaringstemperatur ligger mellan 10°C och 30°C. Litiumjonbatterier ”Li-Power, LiHD” har ladd- och signalindikering (21): - Tryck på knappen (20), så ger LED-lamporna laddindikering. - Om en LED-lampa blinkar, så är batteriet nästan urladdat och kräver laddning igen. Ta ut, sätta i batteriet Demontering: Tryck på knappen som lossar batteriet (17) och dra ut batteriet () nedåt. Sätta på: Skjut på batteriet () tills det snäpper fast.

7.1 Ställa in varvtalet

• Du kan förinställa och ändra varvtalet med hjälp av vredet (11). För information om varvtal, se tabell på sidan 3. SE 17-200 RT Varvtalet kan förinställas och ändras steglöst med vredet (11). Lägena 1-6 motsvarar ungefär följande tomgångsvarvtal: 1 p. 800
• /min 4 p. 2150
• /min 2 p. 1250
• /min 5 p. 2600
• /min 3 p. 1700
• /min 6 /min p. 3000

• Varvtalet kan förinställas och ändras steglöst med vredet (11). Lägena 1-6 motsvarar ungefär följande tomgångsvarvtal: 1 p. 600
• / min 4 p. 1770
• / min 2 p. 960
• / min 5 p. 2170
• / min 3 p. 1360
• / min 6 / min p. 2500

7.2 Slå till och från

Hantera alltid maskinen med två händer. Slå på maskinen först, lägg sedan an verktyget mot arbetsstycket. Försök undvika att maskinen suger upp damm och spån. Se till att maskinen hålls borta från avlagrat damm när den slås på och av. När du slår av maskinen, lägg inte ifrån dig den förrän motorn stannat. Vid permanent påslagning fortsätter maskinen att arbeta om du tappar den. Håll alltid maskinen med båda händerna i handtagen, stå stadigt och koncentrera dig på arbetet. SVB 18 LTX BL 200: Start: Skjut skjutreglaget (7) framåt. Tippa ned den tills den snäpper fast vid kontinuerlig användning. Stopp: tryck på bakkanten av skjutreglaget (7) så att det lossar. SE 17-200 RT: Tillfällig inkoppling (med dödmansfunktion) Inkoppling: Skjut strömbrytaren (12) framåt och tryck den (12) sedan uppåt. Stopp: Släpp upp strömbrytaren (12). Kontinuerlig användning (bara vissa modeller) Inkoppling: Slå på maskinen enligt beskrivningen ovan. Skjut strömbrytaren (12) framåt en gång till och släpp upp den i det främre läget för att spärra strömbrytaren (12) (kontinuerlig användning). Frånkoppling: Tryck strömbrytaren (12) uppåt och släpp den. Tryck bara in spindellåsknappen (8) när spindeln står still!

8.1 Verktyg med gänginsats:

1. Ta vid behov av spännhylsan (14). Tryck på

spindellåsningen (8) och håll den intryckt. Skruva loss spännhylsan med gaffelnyckeln (15).

2. Tryck på spindellåsningen och håll den intryckt.

3. Skruva på verktyget på spindeln och dra åt.

8.2 Verktyg för spännhylsa:

- Montera ev. spännhylsa (14). Tryck på spindellåsningen (8) och håll den intryckt. Skruva fast spännhylsa med stiftnyckeln (15). - Sätt i verktyget i spännhylsan. - Tryck på spindellåsningen (8) och håll den intryckt. - Skruva fast verktygets infästningsskruv (13) på spännhylsan och dra åt (spindellåsknappen hakar i och verktyget kan fästas). Om man använder verktyg som är kortare än spännhylsan, använd passande distanshylsor (16). Det är enda sättet att få fast verktyget ordentligt.

8. Fastsättning av verktyg,

Sandpappersslipning, polering, stålborstning: Tryck maskinen lätt mot ytan och för den fram och tillbaka Före alla underhållsarbeten: dra ut kontakten ur el- uttaget, eller lossa batteripaketet från maskinen! Under bearbetning kan partiklar avlagras på insidan av elverktyget. Detta påverkar kylningen av verktyget negativt. Ledande avlagringar kan påverka elverktygets skyddsisolering och orsaka elektriska faror. Sug upp eller blås ut damm med torr luft från ventilationsöppningarna på fram- och baksidan av verktyget grundligt och med jämna mellanrum. Koppla först elverktyget från strömmen och bär skyddsglasögon och andningsmask. Under bearbetning kan partiklar avlagras på insidan av elverktyget. Detta påverkar kylningen av verktyget negativt. Ledande avlagringar kan påverka elverktygets skyddsisolering och orsaka elektriska faror. Sug upp eller blås ut damm med torr luft från ventilationsöppningarna på fram- och baksidan av verktyget grundligt och med jämna mellanrum. Koppla först elverktyget från strömmen och bär skyddsglasögon och lämplig andningsmask. Se till att utsugning sker korrekt i samband med urblåsning.

Den elektriska signalindikeringen (10) lyser och arbetsvarvtalet sjunker (inte W...RT). Maskinbelastningen är för hög! Låt maskinen gå på tomgång tills den elektriska signalindikeringen slocknar. Maskinen arbetar inte.Den elektriska signalindikeringen (10) (beroende på utrustning) blinkar. Återstartspärren har löst ut. Om stickkontakten ansluts när maskinen är tillkopplad eller om strömförsörjningen återställs efter ett avbrott startar inte maskinen. Slå av och på maskinen igen.

11.2 Batteridrivna maskiner

Den elektriska signalindikeringen (10) blinkar och maskinen går inte. Batteripaketet är tomt, temperaturen är för hög eller så har återstartspärren löst ut. Slå av och på maskinen igen. Sätter du i batteriet när maskinen är på, så går inte maskinen igång. Om du använder ett batteripaket som inte hör till CAS-systemet startar inte maskinen. Den elektriska signalindikeringen (10) lyser permanent Maskinen har överbelastats under arbetets gång, effekten kan vara tillfälligt reducerad. Minska arbetstrycket. Elektronisk säkerhetsavstängning: maskinen SLÅR AV av sig själv. Maskinen slår av vid strömspikar (t.ex. om skivan nyper eller du får ett kast). Stäng av maskinen. Slå på igen och fortsätt att jobba som vanligt. Försök att undvika att maskinen nyper. Använd alltid lämpligt insatsverktyg för arbetsuppgiften. Arbetsuppgift: 1 = Mattering, strukturering och satinering av rostfria stålytor och icke-järnmetaller 2 = Avlägsnande av små repor och rengöring av ytor 3 = Polering, finslipning, avgradning 4 = Glättning/uppruggning av trämaterial Insatsverktyg:

tillsammans med expansionsvals)

3.7 = Polerhjul och slippastor

Använd endast batterier och tillbehör i original från Metabo. Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen. Laddare: ASC 55, ASC 145, etc.

11. Åtgärder vid fel

Batterier med olika kapacitet. Köp bara batterier som har samma spänning som ditt eget elverktyg. Best.nr: 625368000 5,5 Ah (LiHD) Best.nr: 625369000 8,0 Ah (LiHD) Best.nr: 625549000 10,0 Ah (LiHD) osv. Best.nr: 625591000 .. 4,0 Ah (LiPOWER) Best.nr: 625028000 .. 5,2 Ah (LiPOWER) osv. Polerringar Polermaterial Vårt kompletta tillbehörssortiment hittar du på www.metabo.com eller i katalogen. Reparation av elverktyg får endast utföras av behörig elektriker! En defekt nätanslutningskabel får endast ersättas med en av Metabos särskilda originalnätanslutningskablar, som kan beställas från Metabo-service. Metabo-elverktyg som behöver repareras ska skickas till din Metabo-återförsäljare. För adresser, se www.metabo.com. Du kan hämta reservdelslistor på www.metabo.com. Slipdammet som uppstår kan innehålla skadliga ämnen: Avfallshantera korrekt. Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Förpackningsmaterial måste bortskaffas i enlighet med kommunala riktlinjer baserat på produktmärkningen. Mer information finns på www.metabo.com under service. Gäller endast för EU-länder: Släng inte uttjänta elverktyg i hushållssoporna! Enligt EU-direktiv 2012/19/EU om elektriska och elektroniska produkter och dess genomförande i nationell lagstiftning ska uttjänta elverktyg källsorteras för miljövänlig åter- vinning. Särskilda anvisningar för batteridrivna maskiner: Du får inte slänga batterier i hushållssoporna! Lämna tillbaka trasiga eller uttjänta batterier till Metabo-återförsäljaren! Släng aldrig batterier i vatten. Ladda ur batteriet i elverktyget före återvinning. Säkra kontakterna mot kortslutning (isolera t.ex. med tejp). Förklaringar till uppgifterna finns på sida 3. Förbehåll för tekniska ändringar. D =Tillåten slipdiameter

max =Maximal bredd för slipkropp M =Spindelgänga l =Spindellängd

=Nominell effektförbrukning

=Utgångseffekt m =Vikt med minsta batteriet/vikt utan nätkabel Mätvärdena är uppmätta enligt EN 62841. Likström (batteridrivna maskiner) ~ Växelström (nätanslutna maskiner) Maskiner med skyddsklass II (nätanslutna maskiner)

• SE 17-200 RT: Energikrävande högfrekventa störningar kan orsaka förändringar av hastigheten. De försvinner när störningen klingat av. I de tekniska specifikationerna ovan tas även hänsyn till toleranserna (i enlighet med gällande standarder). Utsläppsvärden Dessa värden medger en bedömning av elverktygets utsläpp samt jämförelse med andra eldrivna verktyg. Beroende på förhållandena, elverktygets skick och hur verktygen används kan de faktiska värdena vara högre eller lägre. Räkna även med pauser och perioder med lägre belastning. Använd de uppskattade värdena för att ta fram skyddsåtgärder för användaren, t.ex. organisatoriska åtgärder. Slipning av tunna plåtar eller andra lätt vibrerande arbetsstycken med stor yta kan leda till betydligt högre total ljudnivå (upp till 15 dB) än de angivna värdena för bulleremission. Om möjligt bör bulleremissionen från sådana arbetsstycken dämpas genom lämpliga åtgärder, såsom användning av tunga, flexibla dämpningsmattor. Den ökade bulleremissionen måste även beaktas i samband med riskbedömningen av bullret och val av lämpligt hörselskydd. Totalt vibrationsvärde (vektorsumma i tre riktningar) räknas fram enligt EN 62841:

h, P =Vibrationsemissionsvärde (polering)

h,P =Onoggrannhet (vibrationer) Typisk A-värderad bullernivå

= Onoggrannhet Använd hörselskydd!
