BEDIENUNGSANLEITUNG SE 17200 RT METABO

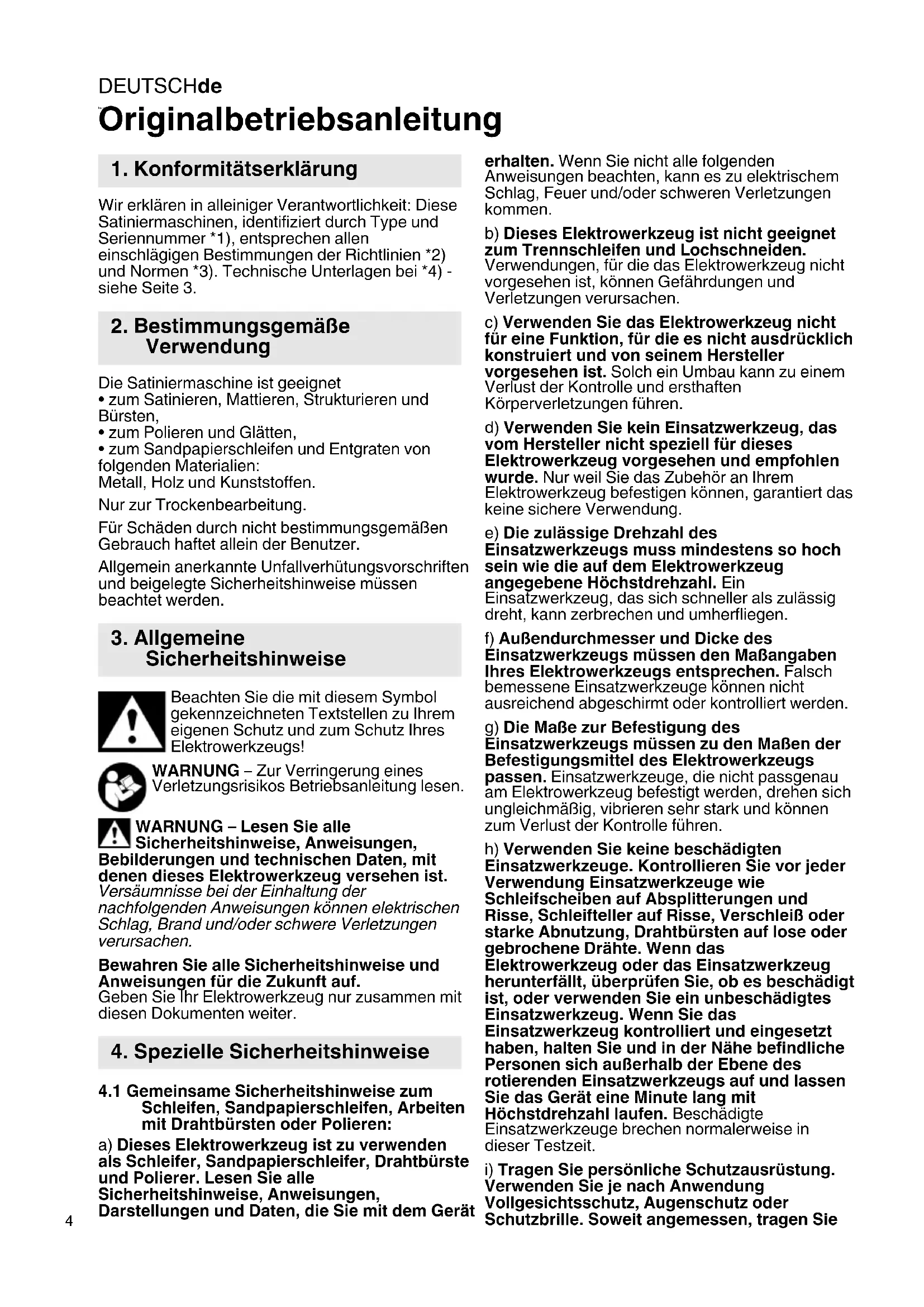

hole cutting Originalbetriebsanleitung Wir erklären in alleiniger Verantwortlichkeit: Diese Satiniermaschinen, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3. Die Satiniermaschine ist geeignet

• zum Satinieren, Mattieren, Strukturieren und Bürsten,

• zum Polieren und Glätten,

• zum Sandpapierschleifen und Entgraten von folgenden Materialien: Metall, Holz und Kunststoffen. Nur zur Trockenbearbeitung. Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden. Beachten Sie die mit diesem Symbol gekennzeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs! WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen. WARNUNG – Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4.1 Gemeinsame Sicherheitshinweise zum

Schleifen, Sandpapierschleifen, Arbeiten mit Drahtbürsten oder Polieren: a) Dieses Elektrowerkzeug ist zu verwenden als Schleifer, Sandpapierschleifer, Drahtbürste und Polierer. Lesen Sie alle Sicherheitshinweise, Anweisungen, Darstellungen und Daten, die Sie mit dem Gerät erhalten. Wenn Sie nicht alle folgenden Anweisungen beachten, kann es zu elektrischem Schlag, Feuer und/oder schweren Verletzungen kommen. b) Dieses Elektrowerkzeug ist nicht geeignet zum Trennschleifen und Lochschneiden. Verwendungen, für die das Elektrowerkzeug nicht vorgesehen ist, können Gefährdungen und Verletzungen verursachen. c) Verwenden Sie das Elektrowerkzeug nicht für eine Funktion, für die es nicht ausdrücklich konstruiert und von seinem Hersteller vorgesehen ist. Solch ein Umbau kann zu einem Verlust der Kontrolle und ersthaften Körperverletzungen führen. d) Verwenden Sie kein Einsatzwerkzeug, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung. e) Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Ein Einsatzwerkzeug, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen. f) Außendurchmesser und Dicke des Einsatzwerkzeugs müssen den Maßangaben Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge können nicht ausreichend abgeschirmt oder kontrolliert werden. g) Die Maße zur Befestigung des Einsatzwerkzeugs müssen zu den Maßen der Befestigungsmittel des Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht passgenau am Elektrowerkzeug befestigt werden, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle führen. h) Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung Einsatzwerkzeuge wie Schleifscheiben auf Absplitterungen und Risse, Schleifteller auf Risse, Verschleiß oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie und in der Nähe befindliche Personen sich außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und lassen Sie das Gerät eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen normalerweise in dieser Testzeit.

i) Tragen Sie persönliche Schutzausrüstung.

Verwenden Sie je nach Anwendung Vollgesichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen, tragen Sie

1. Konformitätserklärung

2. Bestimmungsgemäße

4. Spezielle SicherheitshinweiseDEUTSCH de

Staubmaske, Gehörschutz, Schutzhandschuhe oder Spezialschürze, die kleine Schleif- und Materialpartikel von Ihnen fernhält. Die Augen sollen vor herumfliegenden Fremdkörpern geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lautem Lärm ausgesetzt sind, können Sie einen Hörverlust erleiden. j) Achten Sie bei anderen Personen auf sicheren Abstand zu Ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss persönliche Schutzausrüstung tragen. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge können wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen. k) Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und Ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten. l) Halten Sie das Elektrowerkzeug nur an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen. m) Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug völlig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können. n) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihre Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden und das Einsatzwerkzeug sich in Ihren Körper bohren. o) Reinigen Sie regelmäßig die Lüftungsschlitze Ihres Elektrowerkzeugs. Das Motorgebläse zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursachen. p) Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken könnten diese Materialien entzünden. q) Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kühlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

4.2 Rückschlag und entsprechende

Sicherheitshinweise Rückschlag ist die plötzliche Reaktion infolge eines blockierten oder hakenden drehenden Einsatzwerkzeugs wie Schleifscheibe, Schleifteller, Drahtbürste usw. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt. Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Rückschlag verursachen. Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihr weg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei können Schleifscheiben auch brechen. Ein Rückschlag ist die Folge einer falschen Verwendung des Elektrowerkzeugs und/oder fehlerhaften Arbeitsbedingungen. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden. a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie Ihren Körper und Ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die größtmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen. b) Bringen Sie Ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über Ihre Hand bewegen. c) Meiden Sie mit Ihrem Körper den Bereich, in den das Elektrowerkzeug bei einem Rückschlag bewegt wird. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegengesetzt zur Bewegung der Schleifscheibe an der Blockierstelle. d) Arbeiten Sie besonders vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge gegen das Werkstück prallen und verhaken. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt dazu, sich zu verhaken. Dies verursacht einen Kontrollverlust oder Rückschlag. e) Verwenden Sie kein Kettensägenblatt zum Holzschneiden, keine segmentierte Diamanttrennscheibe mit einem Segmentabstand über 10 mm und kein gezähntes Sägeblatt. Solche Einsatzwerkzeuge verursachen häufig einen Rückschlag und den Verlust der Kontrolle.

4.3 Besondere Sicherheitshinweise zum

Sandpapierschleifen: a) Benutzen Sie Schleifblätter der richtigen Größe und befolgen Sie die Herstellerangaben zur Auswahl der Schleifbänder/Schleifräder. Schleifblätter, die über den Schleifteller hinausragen, können Verletzungen verursachen sowie zum Verhaken, Zerreißen der Schleifblätter oder zum Rückschlag führen.DEUTSCHde

4.4 Besondere Sicherheitshinweise zum

Polieren: a) Lassen Sie keine losen Teile der Polierhaube, insbesondere Befestigungsschnüre, zu. Verstauen oder kürzen Sie die Befestigungsschnüre. Lose, sich mitdrehende Befestigungsschnüre können Ihre Finger erfassen oder sich im Werkstück verfangen.

4.5 Besondere Sicherheitshinweise zum

Arbeiten mit Drahtbürsten: a) Beachten Sie, dass die Drahtbürste auch während des üblichen Gebrauchs Drahtstücke verliert. Überlasten Sie die Drähte nicht durch zu hohen Anpressdruck. Wegfliegende Drahtstücke können sehr leicht durch dünne Kleidung und/oder die Haut dringen. b) Wird eine Schutzhaube empfohlen, verhindern Sie, dass sich Schutzhaube und Drahtbürste berühren können. Teller- und Topfbürsten können durch Anpressdruck und Zentrifugalkräfte ihren Durchmesser vergrößern.

4.6 Weitere Sicherheitshinweise:

Beim Schleifen von Metallen entsteht Funkenflug. Darauf achten, dass keine Personen gefährdet werden. Wegen der Brandgefahr dürfen sich keine brennbaren Materialien in der Nähe (Funkenfugbereich) befinden. Bei der Bearbeitung, insbesondere von Metallen, kann sich leitfähiger Staub im Inneren der Maschine ablagern. Dadurch kann es zur Überleitung elektrischer Energie auf das Maschinengehäuse kommen. Das kann die zeitweilige Gefahr eines elektrischen Schlages begründen. Deshalb ist es notwendig, bei laufender Maschine regelmäßig, häufig und gründlich die Maschine durch die hinteren Lüftungsschlitze mit Druckluft auszublasen. Dabei muss die Maschine sicher gehalten werden. Es wird empfohlen, eine stationäre Absauganlage einzusetzen und einen Fehlerstrom-Schutzschalter (FI) vorzuschalten. Bei Abschaltung der Maschine durch den FI-Schutzschalter muss die Maschine überprüft und gereinigt werden. Motorreinigung siehe Kapitel 10. Reinigung. Tragen Sie enganliegende Schutzhandschuhe und Arbeitskleidung und keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. WARNUNG – Tragen Sie immer eine Schutzbrille. Tragen Sie Gehörschutz. WARNUNG – Verwenden Sie das Elektrowerkzeug immer mit beiden Händen. Elastische Zwischenlagen verwenden, wenn diese mit dem Schleifmittel zur Verfügung gestellt werden und wenn sie gefordert werden. Angaben des Werkzeug- oder Zubehörherstellers beachten! Einsatzwerkzeuge müssen sorgsam nach Anweisungen des Herstellers aufbewahrt und gehandhabt werden. Vergewissern Sie sich, dass Einsatzwerkzeuge nach den Anweisungen des Herstellers angebracht sind. Das Werkzeug läuft nach, nachdem die Maschine ausgeschaltet wurde. Bei immer mit angebrachtem Schutzhaube arbeiten. Verwenden Sie keine getrennten Reduzierbuchsen oder Adapter, um Werkzeuge mit großem Loch passend zu machen. Gerät erst einschalten, bevor es auf das Werkstück aufgesetzt wird! Das Werkstück muss fest aufliegen und gegen Verrutschen gesichert sein, z.B. mit Hilfe von Spannvorrichtungen. Große Werkstücke müssen ausreichend abgestützt werden. Andernfalls besteht die Gefahr, dass das Werkstück unkontrolliert weggeschleudert wird. Werden Einsatzwerkzeuge mit Gewindeeinsatz verwendet, darf das Spindelende den Lochboden des Schleifwerkzeugs nicht berühren. Darauf achten, dass das Gewinde im Einsatzwerkzeug lang genug ist, um die Spindellänge aufzunehmen. Das Gewinde im Einsatzwerkzeug muss zum Gewinde auf der Spindel passen. Spindellänge und Spindelgewinde siehe Seite 3 und Kapitel 15. Technische Daten. Beschädigte, unrunde bzw. vibrierende Werkzeuge dürfen nicht verwendet werden. Ein beschädigter oder rissiger Zusatzgriff ist zu ersetzen. Maschine mit defektem Zusatzgriff nicht betreiben. Immer mit angebrachter Schutzhaube arbeiten. Maschine immer mit beiden Händen an den vorgesehenen Handgriffen führen. Nicht in rotierende Einsatzwerkzeuge greifen!

4.7 Spezielle Sicherheitshinweise für

Netzmaschinen: Stecker aus der Steckdose ziehen, bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird. Vergewissern Sie sich, dass die Maschine beim Einstecken des Netzsteckers ausgeschaltet ist. Es wird empfohlen, eine stationäre Absauganlage einzusetzen. Schalten sie immer einen FI- Schutzschalter (RCD) mit einem max. Auslösestrom von 30 mA vor. Bei Abschaltung des Winkelschleifers durch den FI-Schutzschalter muss die Maschine überprüft und gereinigt werden. Siehe Kapitel 9. Wartung.DEUTSCH de

4.8 Spezielle Sicherheitshinweise für

Akkumaschinen: Akkupack aus der Maschine entnehmen bevor irgendeine Einstellung, Umrüstung, Wartung oder Reinigung vorgenommen wird. Vergewissern Sie sich, dass die Maschine beim Einstecken des Akkupacks ausgeschaltet ist. Akkupacks vor Nässe schützen! Akkupacks nicht dem Feuer aussetzen! Keine defekten oder deformierten Akkupacks verwenden! Akkupacks nicht öffnen! Kontakte der Akkupacks nicht berühren oder kurzschließen! Aus defekten Li-Ion-Akkupacks kann eine leicht saure, brennbare Flüssigkeit austreten! Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung! Bei einer defekten Maschine den Akkupack aus der Maschine nehmen. Transport von Li-Ion-Akkupacks: Der Versand von Li-Ion Akkupacks unterliegt dem Gefahrgutrecht (UN 3480 und UN 3481). Klären Sie beim Versand von Li-Ion Akkupacks die aktuell gültigen Vorschriften. Informieren sie sich ggfs. bei ihrem Transportunternehmen. Zertifizierte Verpackung ist bei Metabo erhältlich. Versenden Sie Akkupacks nur, wenn das Gehäuse unbeschädigt ist und keine Flüssigkeit austritt. Zum Versenden den Akkupack aus der Maschine nehmen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren). Staubbelastung reduzieren: WARNUNG - Einige Stäube, die durch Sandpapierschleifen, Sägen, Schleifen, Bohren und andere Arbeiten erzeugt werden, enthalten Chemikalien, von denen bekannt ist, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen. Einige Beispiele für diese Chemikalien sind: - Blei aus bleihaltigem Anstrich, - mineralischer Staub aus Mauersteinen, Zement und anderen Mauerwerkstoffen, und - Arsen und Chrom aus chemisch behandeltem Holz. Ihr Risiko durch diese Belastung variiert, je nachdem, wie oft Sie diese Art von Arbeit ausführen. Um Ihre Belastung mit diesen Chemikalien zu reduzieren: Arbeiten Sie in einem gut belüfteten Bereich und arbeiten Sie mit zugelassener Schutzausrüstung, wie z. B. solche Staubmasken, die speziell zum Herausfiltern von mikroskopisch kleinen Partikeln entwickelt wurden. Dies gilt ebenso für Stäube von weiteren Werkstoffen, wie z. B. einige Holzarten (wie Eichen- oder Buchenstaub), Metalle, Asbest. Weitere bekannte Krankheiten sind z. B. allergische Reaktionen, Atemwegserkrankungen. Lassen Sie Staub nicht in den Körper gelangen. Beachten Sie die für Ihr Material, Personal, Anwendungsfall und Einsatzort geltenden Richtlinien und nationale Vorschriften (z.B. Arbeitsschutzbestimmungen, Entsorgung). Erfassen Sie die entstehenden Partikel am Entstehungsort, vermeiden Sie Ablagerungen im Umfeld. Verwenden Sie für spezielle Arbeiten geeignetes Zubehör. Dadurch gelangen weniger Partikel unkontrolliert in die Umgebung. Verwenden Sie eine geeignete Staubabsaugung. Verringern Sie die Staubbelastung indem Sie: - die austretenden Partikel und den Abluftstrom der Maschine nicht auf sich, oder in der Nähe befindliche Personen oder auf abgelagerten Staub richten, - eine Absauganlage und/oder einen Luftreiniger einsetzen, - den Arbeitsplatz gut lüften und durch Saugen sauber halten. Fegen oder blasen wirbelt Staub auf. Saugen oder waschen Sie Schutzkleidung. Nicht ausblasen, schlagen oder bürsten. Siehe Seite 2. 1 Zusatzhandgriff 2 Schutzhaube 3 Griffstange 4 Klemmhebel 5 Schraube 6 Handgriff 7 Schaltschieber zum Ein-/Ausschalten* 8 Spindelarretierknopf 9 Spindel 10 Elektronik-Signal-Anzeige 11 Stellrad zur Drehzahleinstellung* 12 Schalterdrücker* 13 Einsatzwerkzeug-Befestigungsschraube 14 Spanndorn (mit 2 unverlierbar angebrachten Passfedern) 15 Gabelschlüssel 16 Distanzhülsen (für Einsatzwerkzeuge kürzer als der Spanndorn) 17 Taste zur Akkupack-Entriegelung* 18 Staubfilter* 19 Akkupack* 20 Taste der Kapazitätsanzeige* 21 Kapazitäts- und Signalanzeige* 22 Arretierknopf *ausstattungs-/modellabhängig

5. ÜberblickDEUTSCHde

6.1 Zusammenbauen, Einstellen

Siehe Seite 2, Abb. A. Griffstange anbringen und einstellen Griffstange (3) auf den Getriebeflansch aufstecken (richtig herum austecken, siehe Seite 2, Abb. A: Klemmhebel (4) zeigt nach vorne). Die Griffstange (3) muss bis zum Anschlag auf den Getriebeflansch aufgesteckt sein. Nach Lösen des Klemmhebels (4) kann die Griffstange (3) in die gewünsche Position verdreht werden. Klemmhebel (4) wieder kräftig festziehen. Dazu muss ggf. die Position des Hebels verändert werden. Die Position des Hebels (4) kann verändert werden ohne die Klemmschraube zu verdrehen. Dazu den Hebel nach oben ziehen, Hebel verdrehen und wieder absenken (siehe Seite 2, Abb. B). Zum Arbeiten den Hebel (4) immer so positionieren, dass er vom Einsatzwerkzeug nicht berührt werden kann. Schutzhaube anbringen und einstellen Schutzhaube (2) wie gezeigt mit dem Zusatzhandgriff (1) und der Schraube (5) an der Griffstange (3) anbringen. Den Abstand zum Einsatzwerkzeug so gering wie möglich wählen. Zusatzhandgriff kräftig festziehen. Spanndorn anbringen Spanndorn (14) bei gedrücktem Spindelarretierknopf (8) auf die Spindel (9) aufschrauben und mit einem Gabelschlüssel (15) festziehen.

6.2 Speziell für Netzmaschinen

Netzanschluss Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen. Schalten sie immer einen FI-Schutzschalter (RCD) mit einem max. Auslösestrom von 30 mA vor. Die rote Elektronik-Signal-Anzeige (10) leuchtet beim Einstecken des Netzsteckers in die Steckdose kurz auf und zeigt so die Betriebsbereitschaft an. Die VTC-Elektronik ermöglicht materialgerechtes Arbeiten und eine nahezu konstante Drehzahl auch bei Belastung. Die optimale Drehzahleinstellung ist am besten durch einen Versuch zu ermitteln.

6.3 Speziell für Akkumaschinen

Staubfilter Bei stark verschmutzter Umgebung stets den Staubfilter (18) anbringen. Mit angebrachtem Staubfilter (18) erwärmt sich die Maschine schneller. Die Elektronik schützt die Maschine vor Überhitzung. Anbringen: Staubfilter (18) wie gezeigt anbringen. Abnehmen: Den Staubfilter (18) an den oberen Kanten geringfügig anheben und nach unten abnehmen. Drehbarer Akkupack Siehe Seite 2, Abbildung E. Der hintere Maschinenteil lässt sich in 3 Stufen um 270° drehen und dadurch die Form der Maschine den Arbeitsbedingungen anpassen. Nur in eingerasteter Stellung arbeiten. Zuerst Arretierknopf (22) drücken, im gedrückten Zustand den hinteren Teil der Maschine drehen. Während der Drehung den Knopf loslassen. Die Arretierung muss mit einem hörbaren "click" einrasten. Akkupack Vor der Benutzung den Akkupack (19) aufladen. Laden Sie den Akkupack bei Leistungsabfall wieder auf. aus ‘Zusatz’: Akkupacks haben eine Kapazitäts- und Signalanzeige (21) (ausstattungsabhängig): Die optimale Aufbewahrungstemperatur liegt zwischen 10°C und 30°C. Li-Ion-Akkupacks „Li-Power, LiHD“ haben eine Kapazitäts- und Signalanzeige (21): - Taste (20) drücken und der Ladezustand wird durch die LED-Leuchten angezeigt. - Blinkt eine LED-Leuchte, ist der Akkupack fast leer und muss wieder aufgeladen werden. Akkupack entnehmen, einsetzen Entnehmen: Taste zur Akkupack-Entriegelung (17) drücken und Akkupack () nach unten herausziehen. Einsetzen: Akkupack () bis zum Einrasten aufschieben.

7.1 Drehzahl einstellen

• Am Stellrad (11) kann die Drehzahl vorgewählt und verändert werden. Drehzahlen siehe Tabelle auf Seite 3. SE 17-200 RT Mit dem Stellrad (11) kann die Drehzahl vorgewählt und stufenlos verändert werden. Die Stellungen 1-6 entsprechen etwa folgenden Leerlaufdrehzahlen: 1 p. 800
• / min 4 p. 2150
• / min 2 p. 1250
• / min 5 p. 2600
• / min 3 p. 1700
• / min 6 / min p. 3000

7. BenutzungDEUTSCH de

• Mit dem Stellrad (11) kann die Drehzahl vorgewählt und stufenlos verändert werden. Die Stellungen 1-6 entsprechen etwa folgenden Leerlaufdrehzahlen: 1 p. 600
• / min 4 p. 1770
• / min 2 p. 960
• / min 5 p. 2170
• / min 3 p. 1360
• / min 6 / min p. 2500

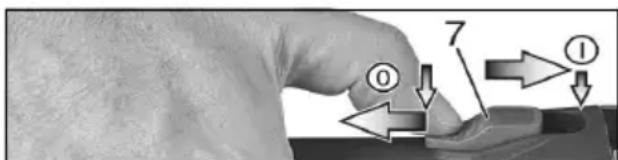

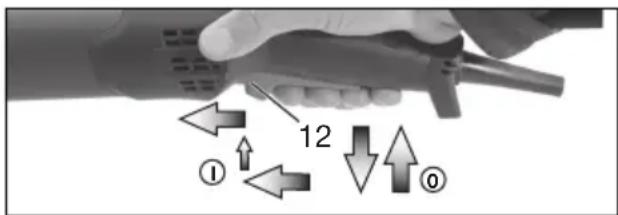

7.2 Ein- und ausschalten

Maschine immer mit beiden Händen führen. Erst einschalten, dann das Einsatzwerkzeug an das Werkstück bringen. Es ist zu vermeiden, dass die Maschine zusätzlichen Staub und Späne einsaugt. Beim Ein- und Ausschalten die Maschine von abgelagertem Staub fernhalten. Maschine nach dem Ausschalten erst dann ablegen, wenn der Motor zum Stillstand gekommen ist. Bei Dauereinschaltung läuft die Maschine weiter, wenn sie aus der Hand gerissen wird. Daher die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten. SVB 18 LTX BL 200: Einschalten: Schaltschieber (7) nach vorn schieben. Zur Dauereinschaltung dann nach unten kippen bis er einrastet. Ausschalten: Auf das hintere Ende des Schaltschiebers (7) drücken und loslassen. SE 17-200 RT: Momenteinschaltung (mit Totmannfunktion) Einschalten: Schalterdrücker (12) nach vorne schieben und dann Schalterdrücker (12) nach oben drücken. Ausschalten: Schalterdrücker (12) loslassen. Dauereinschaltung (ausstattungsabhängig) Einschalten: Maschine wie oben beschrieben einschalten. Jetzt Schalterdrücker (12) ein weiteres Mal nach vorne schieben und in vorderer Position entlasten um den Schalterdrücker (12) zu arretieren (Dauereinschaltung). Ausschalten: Schalterdrücker (12) nach oben drücken und loslassen. Spindelarretierknopf (8) nur bei stillstehender Spindel eindrücken!

8.1 Einsatzwerkzeuge mit Gewindeeinsatz:

1. Ggf. den Spanndorn (14) abnehmen. Dazu

Spindelarretierknopf (8) eindrücken und gedrückt halten. Spanndorn mit Gabelschlüssel (15) abschrauben.

2. Spindelarretierknopf eindrücken und gedrückt

3. Das Einsatzwerkzeug auf die Spindel

aufschrauben und festziehen.

8.2 Einsatzwerkzeuge für Spanndorn:

- Ggf. den Spanndorn (14) anbringen. Dazu Spindelarretierknopf (8) eindrücken und gedrückt halten. Spanndorn mit Gabelschlüssel (15) festschrauben. - Das Einsatzwerkzeug auf den Spanndorn aufschieben. - Spindelarretierknopf (8) eindrücken und gedrückt halten. - Die Einsatzwerkzeug-Befestigungsschraube (13) auf den Spanndorn aufschrauben und festziehen (Dabei rastet der Spindelarretierknopf ein und das Einsatzwerkzeug kann befestigt werden). Werden Einsatzwerkzeuge verwendet, die kürzer als der Spanndorn sind, die passenden Distanzhülsen (16) einsetzen. Nur so kann das Einsatzwerkzeug richtig befestigt werden.

Sandpapierschleifen, Polieren, Arbeiten mit Drahtbürsten: Maschine mäßig andrücken und über die Fläche hin- und herbewegen Vor allen Wartungsarbeiten: Stecker aus der Steckdose ziehen bzw. Akkupack aus der Maschine entnehmen! Bei der Bearbeitung können sich Partikel im Innern des Elektrowerkzeugs absetzen. Das beeinträchtigt die Kühlung des Elektrowerkzeugs. Leitfähige Ablagerungen können die Schutzisolierung des Elektrowerkzeugs beeinträchtigen und elektrische Gefahren verursachen. Elektrowerkzeug regelmäßig, häufig und gründlich durch alle vorderen und hinteren Luftschlitze aussaugen oder mit trockener Luft ausblasen. Trennen Sie vorher das Elektrowerkzeug von der Energieversorgung und tragen Sie dabei Schutzbrille und Staubmaske.

8. Anbringen der Werkzeuge,

Bei der Bearbeitung können sich Partikel im Innern des Elektrowerkzeugs absetzen. Das beeinträchtigt die Kühlung des Elektrowerkzeugs. Leitfähige Ablagerungen können die Schutzisolierung des Elektrowerkzeugs beeinträchtigen und elektrische Gefahren verursachen. Elektrowerkzeug regelmäßig, häufig und gründlich durch alle vorderen und hinteren Luftschlitze aussaugen oder mit trockener Luft ausblasen. Trennen Sie vorher das Elektrowerkzeug von der Energieversorgung und tragen Sie dabei Schutzbrille und geeignete Staubmaske. Achten Sie beim Ausblasen auf eine fachgerechte Absaugung.

Die Elektronik-Signal-Anzeige (10) leuchtet und die Lastdrehzahl nimmt ab (nicht W...RT). Die Belastung der Maschine ist zu hoch! Maschine im Leerlauf laufen lassen, bis die Elektronik-Signal-Anzeige erlischt. Die Maschine läuft nicht. Die Elektronik- Signal-Anzeige (10) (ausstattungs- abhängig) blinkt. Der Wiederanlaufschutz hat angesprochen. Wird der Netzstecker bei eingeschalteter Maschine eingesteckt oder ist die Stromversorgung nach einer Unterbrechung wieder hergestellt, läuft die Maschine nicht an. Die Maschine aus- und wieder einschalten.

Die Elektronik-Signal-Anzeige (10) blinkt und die Maschine läuft nicht. Der Akkupack ist leer, die Temperatur ist zu hoch oder der Wiederanlaufschutz hat angesprochen. Die Maschine aus- und wieder einschalten. Wird der Akkupack bei eingeschalteter Maschine eingesteckt, läuft die Maschine nicht an. Bei Verwendung eines Akkupack, der nicht zum CAS gehört, läuft die Maschine nicht an. Die Elektronik-Signal-Anzeige (10) leuchtet dauerhaft Es ist eine Überlast während des Arbeitens aufgetreten, die Leistung kann vorübergehend reduziert sein. Arbeitsdruck reduzieren. Elektronische Sicherheitsabschaltung: Die Maschine wurde selbsttätig ABGESCHALTET. Bei zu hoher Strom-Anstiegsgeschwindigkeit (wie sie z.B. bei einer plötzlichen Blockierung oder einem Rückschlag auftritt) wird die Maschine abgeschaltet. Maschine ausschalten. Danach wieder einschalten und normal weiterarbeiten. Vermeiden sie weitere Blockierungen. Verwenden Sie immer das für die Arbeitsaufgabe geeignete Einsatzwerkzeug. Arbeitsaufgabe: 1 = Mattieren, Strukturieren und Satinieren von Edelstahlflächen und NE-Metallen 2 = Entfernen von Kratzern und Reinigen von Flächen 3 = Polieren, Feinschleifen, Entgraten 4 = Glätten / Aufrauen von Holzwerkstoffen Einsatzwerkzeuge:

1.1 = Wellenvlies-Schleifwalze

1.2 = Vlies-Schleifhülsen (nur in Verbindung mit

1.9 = Kunststoff-Rundbürsten

2.1 = Wellenvlies-Schleifwalze

2.2 = Vlies-Schleifhülsen (nur in Verbindung mit

(nur in Verbindung mit Expansionswalze)

3.1 = Vlies-Schleifhülsen (nur in Verbindung mit

3.4 = Filzband 30x600 mm (nur in Verbindung mit

3.6 = Kunststoff-Rundbürsten

3.7 = Polierringe und Schleifpasten

4.4 = Kunststoff-Rundbürsten

4.5 = Fiber-Rundbürste

Verwenden Sie nur original Metabo-Akkupacks und Metabo-Zubehör. Verwenden Sie nur Zubehör, das die in dieser Betriebsanleitung angegebenen Anforderungen und Kenndaten erfüllt. Ladegeräte: ASC 55, ASC 145, etc. Akkupacks verschiedener Kapazitäten. Kaufen Sie nur Akkupacks mit der zu Ihrem Elektrowerkzeug passenden Spannung. Best.-Nr.: 625368000 5,5 Ah (LiHD) Best.-Nr.: 625369000 8,0 Ah (LiHD) Best.-Nr.: 625549000 10,0 Ah (LiHD) etc. Best.-Nr.: 625591000 4,0 Ah (LiPOWER) Best.-Nr.: 625028000 5,2 Ah (LiPOWER) etc. Polierringe Polierhilfsstoffe

11. Störungsbeseitigung

12. ZubehörDEUTSCH de

Zubehör-Komplettprogramm siehe www.metabo.com oder Katalog. Reparaturen an Elektrowerkzeugen dürfen nur durch eine Elektrofachkraft ausgeführt werden! Eine defekte Netzanschlussleitung darf nur durch eine spezielle, originale Netzanschlussleitung von Metabo ersetzt werden, die über den Metabo Service erhältlich ist. Mit reparaturbedürftigen Metabo Elektrowerk- zeugen wenden Sie sich bitte an Ihre Metabo- Vertretung. Adressen siehe www.metabo.com. Ersatzteillisten können Sie unter www.metabo.com herunterladen. Der entstehende Schleifstaub kann Schadstoffe enthalten: Sachgerecht entsorgen. Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör. Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service. Nur für EU-Länder: Werfen Sie Elektrowerk- zeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektro- werkzeuge getrennt gesammelt und einer umwelt- gerechten Wiederverwertung zugeführt werden. Spezielle Hinweise für Akkumaschinen: Akkupacks dürfen nicht mit dem Hausmüll entsorgt werden! Geben Sie defekte oder verbrauchte Akku- packs an den Metabo-Händler zurück! Akkupacks nicht ins Wasser werfen. Vor dem Entsorgen den Akkupack im Elektrowerk- zeug entladen. Die Kontakte gegen Kurzschluss sichern (z. B. mit Klebeband isolieren). Erläuterungen zu den Angaben auf Seite 3. Änderungen im Sinne des technischen Fortschritts vorbehalten. D =zulässiger Schleifkörperdurchmesser

max =maximale Schleifkörperbreite M =Spindelgewinde l =Länge der Spindel

=Leerlaufdrehzahl U =Spannung des Akkupacks

=Nennaufnahmeleistung

=Abgabeleistung m =Gewicht mit kleinstem Akkupack / Gewicht ohne Netzkabel Messwerte ermittelt gemäß EN 62841. Gleichstrom (Akkumaschinen) ~ Wechselstrom (Netzmaschinen) Maschine der Schutzklasse II (Netzmaschinen)

• SE 17-200 RT: Energiereiche hochfrequente Störungen können Drehzahlschwankungen hervorrufen. Diese verschwinden wieder, sobald die Störungen abgeklungen sind. Die angegebenen technischen Daten sind toleranzbehaftet (entsprechend den jeweils gültigen Standards). Emissionswerte Diese Werte ermöglichen die Abschätzung der Emissionen des Elektrowerkzeugs und den Vergleich verschiedener Elektrowerkzeuge. Je nach Einsatzbedingung, Zustand des Elektrowerkzeuges oder der Einsatzwerkzeuge kann die tatsächliche Belastung höher oder geringer ausfallen. Berücksichtigen Sie zur Abschätzung Arbeitspausen und Phasen geringerer Belastung. Legen Sie aufgrund entsprechend angepasster Schätzwerte Schutzmaßnahmen für den Anwender fest, z.B. organisatorische Maßnahmen. Das Schleifen von dünnen Blechen oder anderen leicht vibrierenden Werkstücken mit großer Oberfläche kann zu einer wesentlich höheren Gesamtschallemission (bis zu 15 dB), als die angegebenen Schall-Emissionswerte führen. Solche Werkstücke sollten durch geeignete Maßnahmen, wie z.B. das Anbringen schwerer, flexibler Dämpfungsmatten, so weit wie möglich, an der Schallabstrahlung gehindert werden. Auch bei der Gefährdungsbeurteilung der Lärmbelastung und der Auswahl eines geeigneten Gehörschutzes ist die erhöhte Schallemission zu berücksichtigen. Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:

h, P =Schwingungsemissionswert (Polieren)

h,P =Unsicherheit (Schwingung) Typische A-bewertete Schallpegel

=Schallleistungspegel

= Unsicherheit Gehörschutz tragen!

15. Technische DatenENGLISHen
