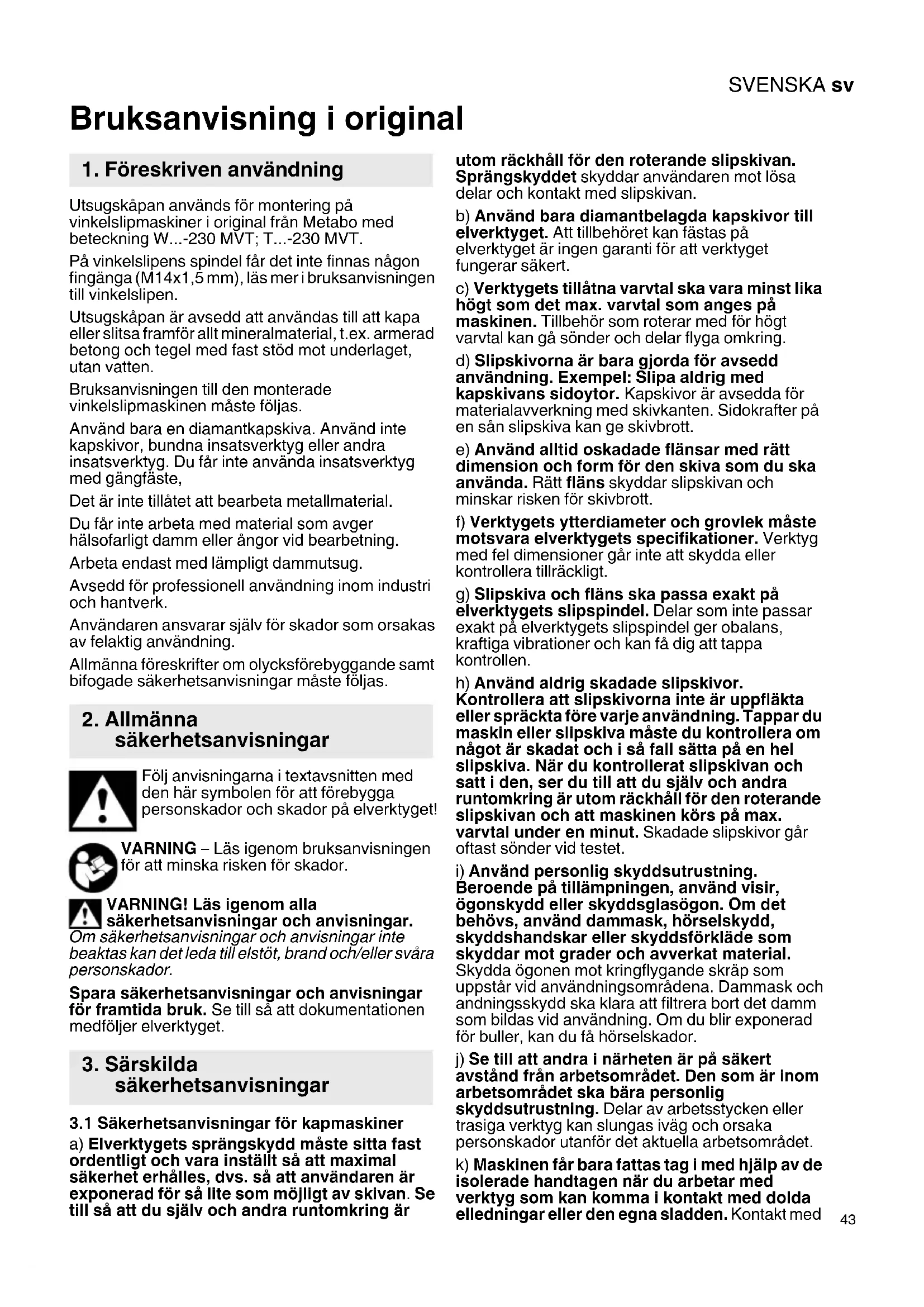

Bruksanvisning i original Utsugskåpan används för montering på vinkelslipmaskiner i original från Metabo med beteckning W...-230 MVT; T...-230 MVT. På vinkelslipens spindel får det inte finnas någon fingänga (M14x1,5 mm), läs mer i bruksanvisningen till vinkelslipen. Utsugskåpan är avsedd att användas till att kapa eller slitsa framför allt mineralmaterial, t.ex. armerad betong och tegel med fast stöd mot underlaget, utan vatten. Bruksanvisningen till den monterade vinkelslipmaskinen måste följas. Använd bara en diamantkapskiva. Använd inte kapskivor, bundna insatsverktyg eller andra insatsverktyg. Du får inte använda insatsverktyg med gängfäste, Det är inte tillåtet att bearbeta metallmaterial. Du får inte arbeta med material som avger hälsofarligt damm eller ångor vid bearbetning. Arbeta endast med lämpligt dammutsug. Avsedd för professionell användning inom industri och hantverk. Användaren ansvarar själv för skador som orsakas av felaktig användning. Allmänna föreskrifter om olycksförebyggande samt bifogade säkerhetsanvisningar måste följas. Följ anvisningarna i textavsnitten med den här symbolen för att förebygga personskador och skador på elverktyget! VARNING – Läs igenom bruksanvisningen för att minska risken för skador. VARNING! Läs igenom alla säkerhetsanvisningar och anvisningar. Om säkerhetsanvisningar och anvisningar inte beaktas kan det leda till elstöt, brand och/eller svåra personskador. Spara säkerhetsanvisningar och anvisningar för framtida bruk. Se till så att dokumentationen medföljer elverktyget.

3.1 Säkerhetsanvisningar för kapmaskiner

a) Elverktygets sprängskydd måste sitta fast ordentligt och vara inställt så att maximal säkerhet erhålles, dvs. så att användaren är exponerad för så lite som möjligt av skivan. Se till så att du själv och andra runtomkring är utom räckhåll för den roterande slipskivan. Sprängskyddet skyddar användaren mot lösa delar och kontakt med slipskivan. b) Använd bara diamantbelagda kapskivor till elverktyget. Att tillbehöret kan fästas på elverktyget är ingen garanti för att verktyget fungerar säkert. c) Verktygets tillåtna varvtal ska vara minst lika högt som det max. varvtal som anges på maskinen. Tillbehör som roterar med för högt varvtal kan gå sönder och delar flyga omkring. d) Slipskivorna är bara gjorda för avsedd användning. Exempel: Slipa aldrig med kapskivans sidoytor. Kapskivor är avsedda för materialavverkning med skivkanten. Sidokrafter på en sån slipskiva kan ge skivbrott. e) Använd alltid oskadade flänsar med rätt dimension och form för den skiva som du ska använda. Rätt fläns skyddar slipskivan och minskar risken för skivbrott. f) Verktygets ytterdiameter och grovlek måste motsvara elverktygets specifikationer. Verktyg med fel dimensioner går inte att skydda eller kontrollera tillräckligt. g) Slipskiva och fläns ska passa exakt på elverktygets slipspindel. Delar som inte passar exakt på elverktygets slipspindel ger obalans, kraftiga vibrationer och kan få dig att tappa kontrollen. h) Använd aldrig skadade slipskivor. Kontrollera att slipskivorna inte är uppfläkta eller spräckta före varje användning. Tappar du maskin eller slipskiva måste du kontrollera om något är skadat och i så fall sätta på en hel slipskiva. När du kontrollerat slipskivan och satt i den, ser du till att du själv och andra runtomkring är utom räckhåll för den roterande slipskivan och att maskinen körs på max. varvtal under en minut. Skadade slipskivor går oftast sönder vid testet.

i) Använd personlig skyddsutrustning.

Beroende på tillämpningen, använd visir, ögonskydd eller skyddsglasögon. Om det behövs, använd dammask, hörselskydd, skyddshandskar eller skyddsförkläde som skyddar mot grader och avverkat material. Skydda ögonen mot kringflygande skräp som uppstår vid användningsområdena. Dammask och andningsskydd ska klara att filtrera bort det damm som bildas vid användning. Om du blir exponerad för buller, kan du få hörselskador. j) Se till att andra i närheten är på säkert avstånd från arbetsområdet. Den som är inom arbetsområdet ska bära personlig skyddsutrustning. Delar av arbetsstycken eller trasiga verktyg kan slungas iväg och orsaka personskador utanför det aktuella arbetsområdet. k) Maskinen får bara fattas tag i med hjälp av de isolerade handtagen när du arbetar med verktyg som kan komma i kontakt med dolda elledningar eller den egna sladden. Kontakt med

1. Föreskriven användning

säkerhetsanvisningar

strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt. l) Se till så att sladden inte kommer nära roterande delar. Tappar du kontrollen över maskinen kan sladden kapas eller snos in så att din hand eller arm dras in i roterande delar. m) Lägg aldrig ifrån dig elverktyget förrän roterande delar stannat helt. Roterande delar kan komma i kontakt med underlaget, så att du tappar kontrollen över elverktyget. m) Elverktyget får aldrig vara igång när du bär det. Kommer roterande delar i kontakt med klädesplagg kan de haka fast och borra in sig i kroppen. o) Rengör ventilationsöppningarna på elverktyget regelbundet. Motorfläkten suger in damm i huset, för mycket avlagringar av metalldamm kan ge elstötar. p) Använd inte elverktyg i närheten av brännbara material. Gnistor kan antända materialet. q) Använd aldrig verktyg som kräver skärvätska. Vatten och andra flytande kylmedel kan ge elstötar.

3.2 Kast och motsvarande

säkerhetsanvisningar Kast är en plötslig reaktion på grund av att slipskivan hakar fast eller nyper. Ihakningen eller nypet gör att den roterande delen får ett abrupt stopp. Det slungar elverktyget okontrollerat mot verktygets rotationsriktning vid blockeringen. Om t.ex. en slipskiva hakar fast eller nyper i arbetsstycket, kan slipskivskanten som sitter fast spräcka slipskivan eller ge ett kast. Slipskivan rör sig då mot eller från användaren, allt beroende på skivans rotationsriktning vid blockeringen. Det kan även leda till skivsprängning. Ett kast beror helt och hållet på felaktig användning av elverktyget. Det kan förhindras med hjälp av försiktighetsåtgärderna nedan. a) Håll fast elverktyget ordentligt och inta en kroppsställning som gör att du kan parera kastrekylen med armarna. Använd alltid stödhandtaget när det är på, så att du får så bra kontroll som möjligt över kast och reaktioner vid drift. Med rätt åtgärder kan du som användare få kontroll över kastrekyler och motriktade krafter. b) Håll aldrig handen nära roterande verktyg. Verktyget kan röra sig över handen om du får ett kast. c) Undvik området framför och bakom den roterande kapskivan. Kastet slungar elverktyget i motsatt riktning mot slipskivans rotationsriktning vid blockeringen. d) Var extra försiktig i närheten av hörn, skarpa kanter osv. Se till så att verktyget inte studsar mot arbetsstycket och nyper. Roterande verktyg har lätt att nypa om de studsar vid hörn och skarpa kanter. Det kan få dig att tappa kontrollen eller ge kast. e) Använd aldrig sågkedjor, tandade sågklingor eller segmenterade diamantskivor vars slitsar är mer än 10 mm breda. Sådana verktyg ger ofta kast eller får dig att tappa kontrollen över elverktyget. f) Se till så att kapskivan inte nyper eller får för stor tryckkraft. Gör inte för djupa kap. Överbelastar du kapskivan ökar belastningen och risken för att skivan blir stukad eller nyper, vilket kan ge kast eller skivbrott. g) Om skivan nyper eller om du avbryter arbetet, slår du av maskinen och håller den stilla tills skivan stannat helt. Försök aldrig dra loss kapskivan ur skåran när skivan roterar, det kan ge ett kast. Hitta och åtgärda orsaken till att skivan nöp. h) Slå inte på elverktyget när det sitter i arbetsstycket. Låt kapskivan varva upp till max. varvtal innan du försiktigt fortsätter kapningen. Annars kan skivan haka i, hoppa ur arbetsstycket eller ge ett kast.

i) Palla upp plattor eller stora arbetsstycken, så

minskar risken för kast på grund av att kapskivan nyper. Stora arbetsstycken kan böja sig av sin egen vikt. Palla upp arbetsstycket på båda sidor, både vid kapstället och kanten. j) Var extra försiktig när du ”instickskapar” i befintliga väggar eller andra ställen utan insyn. Kapskivan kan vid insticket orsaka kast vid kapning genom gas-, vatten- eller elledningar eller andra föremål.

3.3 Övriga säkerhetsanvisningar:

VARNING! – Använd alltid skyddsglasögon. Använd lämpligt andningsskydd. Använd bara en diamantkapskiva. Det är inte tillåtet att använda flera diamantkapskivor

Använd inga bundna skivor. Använd hörselskydd. Använd elastiska mellanlägg om de följer med som en nödvändig del av slipmediet. Följ verktygs- och tillbehörstillverkarens anvisningar! Skydda verktygen mot fett och slag! Förvara och hantera verktygen helt enligt tillverkarens anvisningar. Säkra arbetsstycket så att det ligger stadigt och inte glider, t.ex. med spänntving. Palla upp stora arbetsstycken ordentligt. Skadade, ej runda eller vibrerande verktyg får ej användas. Kontrollera att det inte finns några el-, vatten-, eller gasledningar på det ställe som ska bearbetas (använd t.ex. en metalldetektor).SVENSKA sv

Försök att inte skada gas-, vatten- och elledningar samt bärande väggar. Dra alltid ur kontakten före inställning, omriggning eller underhåll. Beakta bruksanvisningen för den vinkelslip som används. Byt ut skadade eller spruckna stödhandtag. Använd aldrig maskinen med trasigt stödhandtag. Innan maskinen tas i bruk ska man alltid kontrollera så att det inte fattas några delar eller inte finns delar som är nötta, trasiga, spräckta eller skadade. Ett sprängskydd med brister eller som inte är intakt får inte användas. Använd endast medlevererat spännmaterial. Minska belastning genom damm: VARNING - Vissa typer av damm som genereras vid sandpappersslipning, slipning, borrning och andra arbeten innehåller kemikalier som kan orsaka cancer, fosterskador eller andra fortplantningsstörningar. Till dessa kemikalier hör bland annat följande: - Bly av blyhaltig färg. - Mineraliskt damm i murstenar, cement och andra murmaterial. - Arsenik och krom i kemiskt behandlat trä. Den risk som du utsätts för beror på hur ofta du genomför denna typ av arbeten. För att minska belastningen genom dessa kemikalier: Arbeta i ett ordentligt ventilerat område och använd godkänd skyddsutrustning, t.ex. dammask som utvecklats speciellt för filtrering av mikroskopiska partiklar. Detta gäller även för damm från andra material, t.ex. vissa trätyper (som ek- eller bokdamm), metaller, asbest. Andra sjukdomar är t.ex. allergiska reaktioner och andningsbesvär. Låt inte damm hamna i din kropp. Följ gällande bestämmelser för respektive material, personal, arbete och användningsplats (t.ex. regler för olycksförebyggande, avfallshantering). Samla upp partiklarna på den plats där de uppstår, undvik att de lagras i den omgivande miljön. Till speciella arbetsuppgifter ska man använda lämpliga tillbehör. På så sätt hamnar färre partiklar okontrollerat i omgivningen. Anslut lämpligt dammutsug. Minska dammbelastningen genom att vidta följande åtgärder: - Rikta inte partiklarna från maskinen eller maskinens frånluftsflöde mot dig själv, mot personer i närheten eller mot avlagrat damm. - Använd en utsugsanordning och/eller en luftrenare. - Sörj för god ventilation på arbetsplatsen och dammsug för att hålla rent. Sopning eller luftblåsning kan göra så att damm virvlas upp. - Dammsug eller tvätta skyddskläder. Kläder ska inte blåsas, slås eller borstas rena. Se sida 2 och 3. 1Utsugsanslutning 2 Gänga för extrahandtag (på båda sidorna) 3 Klämmutter (begränsning av snittdjup) 4 Skala (snittdjup) 5 Sexkantsnyckel 6 Stödhandtag (på vinkelslip) * 7 Pil - maskinen får endast skjutas i pilriktningen 8 Utsugskåpa 9 Rotationsriktningspil (diamantkapskivans rotationsriktning) 10 Styrbord 11 Spindellåsningsknapp (på vinkelslip) * 12 Huvudhandtag på vinkelslip* 13 Spindel (på vinkelslip) * 14 Stödfläns (på vinkelslip) * 15 Distansbrickor 16 Diamantkapskiva * 17 Tvåhålsmutter 18 Tappnyckel 19 Spännring 20 Spännskruv

• ingår inte/beror på utrustning Före alla omriggningsarbeten: Dra ut kontakten ur uttaget. Maskinen ska vara av och spindeln ska ha stannat.

5.1 Sätta på sprängskyddet på vinkelslipen

Ta isär utsugskåpa (8) och styrbord (10) Se sid. 2, bild A.

1. Lossa klämmuttern (3) och vrid utsugskåpan (8)

av från styrbordet (10). Sätta fast utsugskåpan (8) på vinkelslipmaskinen Se sidan 2, bild B.

3. Lossa spännskruven (20) så att spännringen

(19) hos utsugskåpan vidgar sig tillräckligt.

5. Vrid vinkelslipmaskinen och sätt fast i önskad

6. Dra åt spännskruven (20) ordentligt med den

medlevererade sexkantsnyckeln (5).

7. Kontrollera att den sitter säkert - utsugskåpan

(8) får inte vrida sig. Sätta ihop utsugskåpa (8) och styrbord (10) Se sid. 2, bild A.

8. Sätt in urtaget på utsugskåpan (8) i styrbordets

axel (10) så som visas.

9. Vrid in utsugskåpa (8) och styrbord (10) i

varandra, ställ in på önskat snittdjup och anslut dem till varandra genom att dra åt klämmuttern (3). 10.Kontrollera anslutningen.

Sätta på stödhandtaget Arbeta bara med påsatt stödhandtag (6)! Skruva av extrahandtaget (6) från vinkelslipmaskinen och skruva fast den på höger eller vänster sida av utsugskåpan (8), beroende på användningsområde. Av säkerhetsskäl ska den dessutom skruvas fast i den främre eller bakre gängan, beroende på vinkelslipmaskinens position (specificeras på fig. E, s. 3).

5.2 Sätta på dammutsug

Arbeta endast med lämpligt dammutsug: anslut ett lämpligt utsug (beakta nationella föreskrifter) på utsugsstosen (1). För en optimal utsugning använder du anslutningsmuff 6.30796 och ett utsug med automatisk filterrengöring. Vi rekommenderar att du använder antistatisk Ø 35 mm-sugslang. Före alla omriggningsarbeten: Dra ut kontakten ur uttaget. Maskinen ska vara av och spindeln ska ha stannat. Tryck bara in spindellåsningsknappen när spindeln står still (11).

6.1 Sätta på diamantkapskiva

1. Tryck på spindellåsningsknappen (11) och vrid

spindeln (13) tills låsknappen snäpper i.

2. Sätt på stödflänsen (14) på spindeln (följer med

vinkelslipen). Den sitter rätt när det inte går att vrida på den på den låsta spindeln.

3. Sätt fast distansbrickorna (15) på stödflänsen

(14). Se fig., sid. 2.

4. Lägg en diamantkapskiva (16) på

distandsbrickan (15). Ta hänsyn till rotationsriktningen. Rätt rotationsriktning anges med hjälp av pilar på diamantkapskivan och utsugskåpan (rotationsriktningspil (9)).

5. Se till att tvåhålsmuttern (17) och spindeln (13)

till vinkelslipmaskinen passar med varandra: märkningen på tvåhålsmuttern och gänguppgifterna på vinkelslipmaskinens märkskylt måste stämma överens (M14 resp. 5/ 8“).

6. Skruva på tvåhålsmuttern (17).

7. Tryck ned spindellåsningsknappen (11) och håll

8. Dra åt tvåhålsmuttern (17) ordentligt med

10.Vrid diamantkapskivan (16) för hand - den får inte beröra eller stryka mot utsugskåpan (8). Håll alltid maskinen ordentligt med båda händerna på vinkelslipmaskinens huvudhandtag (12) och på extrahandtaget (6) och styr den. Maskinen får endast skjutas/dras i pilriktningen (7)

1. Ställa in önskat kapdjup:

Lossa klämmuttern (3) och ställ in på önskat snittdjup på skalan, dra åt klämmuttern (3) igen.

2. Placera skyddskåpan med den främre delen av

styrbordet (10) på arbetsstycket utan att diamantkapskivan berör arbetsstycket.

3. Slå på maskinen och avvakta tills max. varvtal

4. För instickssnitt: sväng ned maskinen långsamt

och försiktigt: diamantkapskivan tränger ned i arbetsstycket.

5. För maskinen långsamt i pilriktningen (7):

diamantkapskivan tränger ned i arbetsstycket.

6. Maskinen får bara skjutas/dras i pilens riktning

(7) (Arbeta motströms). Annars finns det risk att maskinen hoppar ut okontrollerat ur skåran. Jobba med lagom matning som är anpassad till materialet du bearbetar. För en optimal utsugning är det viktigt att hjulen alltid berör arbetsstycket. Styrbordet (10) måste glida på arbetsstycket.

7. När snittet är klart slår du av maskinen och håller

den stadigt tills diamantkapskivan stannat. Försök aldrig dra loss diamantkapskivan ur skåran när skivan roterar, det kan ge ett kast.

8. Lägg ifrån dig maskinen.

Före användning måste man alltid kontrollera att det inte fattas några delar eller så att delarna inte är slitna, trasiga, spräckta eller skadade. Ett sprängskydd med brister eller som inte är intakt får inte användas. Märkbart långsammare arbetsresultat och ökad frammatningskraft är tecken på att diamantkapskivan blivit slö. En diamantkapskiva som blivit slö kan skärpas genom att man utför korta snitt i abrasiva material som kalksandsten. Använd bara Metabo-originaltillbehör. Använd endast tillbehör som uppfyller kraven och specifikationerna i den här bruksanvisningen. Max. tillåten grovlek för diamantkapskivan är 3 mm (1/8“). Använd inga segmenterade diamantkapskivor med segmentspår >10 mm. Vid användning av segmenterade diamantkapskivor är endast negativa segmentskärvinklar tillåtna. Det fullständiga tillbehörssortimentet hittar du på www.metabo.com eller i katalogen. Låt bara behörig elektriker reparera sprängskyddet med originalreservdelar. Då kan du lita på att sprängskyddet är säkert att använda.

Metabo-sprängskydd som behöver repareras ska skickas till din Metabo-återförsäljare. För adresser, se www.metabo.com. Du kan hämta reservdelslistor på www.metabo.com. Slipdammet som uppstår kan innehålla skadliga ämnen: Avfallshantera korrekt. Följ nationella miljöföreskrifter för omhändertagande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Var rädd om miljön, släng inte uttjänta elverktyg och batterier bland hushållssoporna! Följ nationella miljöföreskrifter om källsortering och återvinning av uttjänta maskiner, förpackningar och tillbehör. Max. tillåten diameter för diamantkapskivan är 230 mm (9“). Max. tillåten grovlek för diamantkapskivan är 3 mm (1/8“).
