| Τύπος προϊόντος | Ασύρματη φρέζα |
| Μάρκα | Metabo |
| Μοντέλο | KFM 18 LTX 3 RF |
| Ονομαστική τάση | 18 V (μπαταρία ιόντων λιθίου) |
| Ταχύτητα χωρίς φορτίο | 4500 - 11500 σ.α.λ. (ρυθμιζόμενη σε 6 θέσεις) |
| Βάρος | Περίπου 2,5 kg (με ελαφριά μπαταρία) |
| Τροφοδοσία | Μπαταρία ιόντων λιθίου (σύστημα CAS) |
| Μέγιστη δυνατότητα φρεζαρίσματος ανά πέρασμα | 3,0 mm |
| Μέγιστο ύψος λοξοτομής | 3,0 mm |
| Περιλαμβανόμενα αξεσουάρ | Παράλληλος οδηγός, κλειδί, αποσπώμενη πλάκα |
| Επεξεργάσιμα υλικά | Χάλυβας, ανοξείδωτος χάλυβας, αλουμίνιο, ορείχαλκος, χαλκός |
| Ασφάλεια | Διακόπτης ασφαλείας S-automatic, προστασία υπερφόρτισης, προστασία επανεκκίνησης |
| Συνιστώμενη ταχύτητα για ανοξείδωτο χάλυβα | Θέση 1-3 |
| Συνιστώμενη ταχύτητα για αλουμίνιο | Θέση 4-6 |
| Λιπαντικό για αλουμίνιο και ανοξείδωτο | Αρ. αναφ. 6.23443 |
| Συντήρηση | Καθαρίζετε τακτικά τις σχισμές αερισμού· αντικαθιστάτε τις φθαρμένες πλάκες |
| Κύρια ανταλλακτικά | Αποσπώμενες πλάκες (6.23560, 6.23561, 6.23562), δακτύλιος φθοράς (316093300), μπαταρίες, φορτιστές |
| Δυνατότητα επισκευής | Επισκευή από ηλεκτρολόγο· ανταλλακτικά διαθέσιμα μέσω Metabo |
Συχνές ερωτήσεις - KFM 18 LTX 3 RF METABO
Ερωτήσεις χρηστών για KFM 18 LTX 3 RF METABO
0 ερώτηση για αυτή τη συσκευή. Απαντήστε σε αυτές που γνωρίζετε ή κάντε τη δική σας.
Κάντε μια νέα ερώτηση σχετικά με αυτή τη συσκευή
Κατεβάστε τις οδηγίες για το φρέζα σε μορφή PDF δωρεάν! Βρείτε το εγχειρίδιό σας KFM 18 LTX 3 RF - METABO και πάρτε ξανά την ηλεκτρονική σας συσκευή στα χέρια σας. Σε αυτή τη σελίδα δημοσιεύονται όλα τα έγγραφα που απαιτούνται για τη χρήση της συσκευής σας. KFM 18 LTX 3 RF της μάρκας METABO.
ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KFM 18 LTX 3 RF METABO

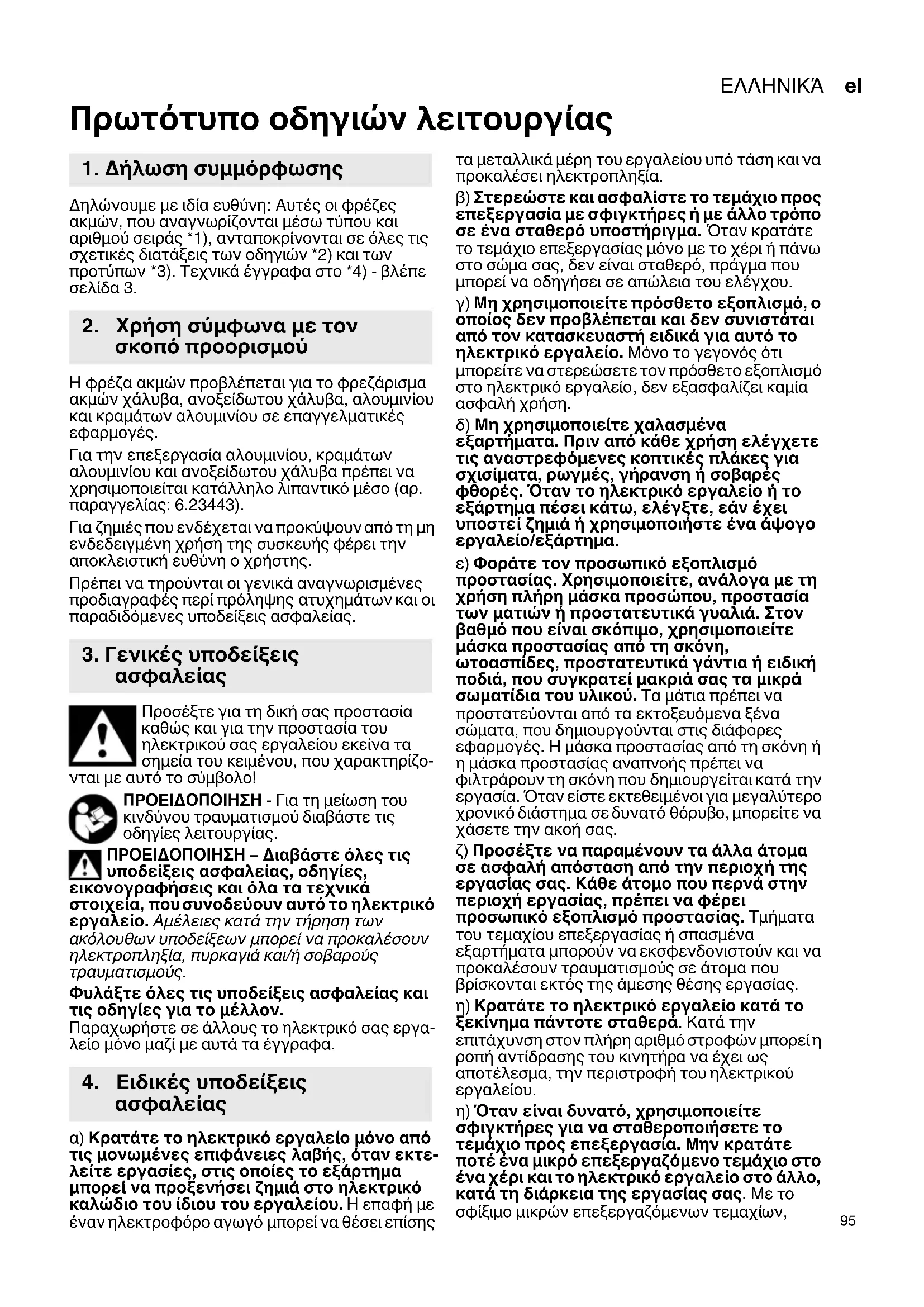

el Πρωτότυπο οδηγιών λειτουργίας 95
Πρωτότυπο οδηγιών λειτουργίας
1. Δήλωση συμμόρφωσης
Δηλώνουμε με ιδία ευθύνη: Αυτές οι φρέζες ακμών, που αναγνωρίζονται μέσω τύπου και αριθμού σειράς *1), ανταποκρίνονται σε όλες τις σχετικές διατάξεις των οδηγιών *2) και των προτύπων *3). Τεχνικά έγγραφα στο *4) - βλέπε σελίδα 3.
2. Χρήση σύμφωνα με τον σκοπό προορισμού
Η φρέζα ακμών προβλέπεται για το φρεζάρισμα ακμών χάλυβα, ανοξείδωτου χάλυβα, αλουμινίου και κραμάτων αλουμινίου σε επαγγελματικές εφαρμογές.
Για την επεξεργασία αλουμινίου, κραμάτων αλουμινίου και ανοξείδωτου χάλυβα πρέπει να χρησιμοποιείται κατάλληλο λιπαντικό μέσο (αρ. παραγγελίας: 6.23443).
Για ζημιές που ενδέχεται να προκύψουν από τη μη ενδεδειγμένη χρήση της συσκευής φέρει την αποκλειστική ευθύνη ο χρήστης.
Πρέπει να τηρούνται οι γενικά αναγνωρισμένες προδιαγραφές περί πρόληψης ατυχημάτων και οι παραδιδόμενες υποδείξεις ασφαλείας.
3. Γενικές υποδείξεις ασφαλείας
Προσέξτε για τη δική σας προστασία καθώς και για την προστασία του ηλεκτρικού σας εργαλείου εκείνα τα σημεία του κειμένου, που χαρακτηρίζο- υτό το σύμβολο!
νται με αυτό το σύμβολο!
ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Για τη μείωση του κινδύνου τραυματισμού διαβάστε τις οδηγίες λειτουργίας.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Διαβάστε όλες τις υποδείξεις ασφαλείας, οδηγίες, νογραφήσεις και όλα τα τεχνικά χεία, που συνοδεύουν αυτό το ηλεκτρικό αλείο. Αμέλειες κατά την τήρηση των σουθων υποδείξεων μπορεί να προκαλέσουν τροπληξία, πυρκαγιά και/ή σοβαρούς ματισμούς.
Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για το μέλλον.
Παραχωρήστε σε άλλους το ηλεκτρικό σας εργαλείο μόνο μαζί με αυτά τα έγγραφα.
4. Ειδικές υποδείξεις ασφαλείας
α) Κρατάτε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες επιφάνειες λαβής, όταν εκτελείτε εργασίες, στις οποίες το εξάρτημα μπορεί να προξενήσει ζημιά στο ηλεκτρικό καλώδιο του ίδιου του εργαλείου. Η επαφή με έναν ηλεκτροφόρο αγωγό μπορεί να θέσει επίσης τα μεταλλικά μέρη του εργαλείου υπό τάση και να προκαλέσει ηλεκτροπληξία.
β) Στερεώστε και ασφαλίστε το τεμάχιο προς επεξεργασία με σφιγκτήρες ή με άλλο τρόπο σε ένα σταθερό υποστήριγμα. Όταν κρατάτε το τεμάχιο επεξεργασίας μόνο με το χέρι ή πάνω στο σώμα σας, δεν είναι σταθερό, πράγμα που μπορεί να οδηγήσει σε απώλεια του ελέγχου.
γ) Μη χρησιμοποιείτε πρόσθετο εξοπλισμό, ο οποίος δεν προβλέπεται και δεν συνιστάται από τον κατασκευαστή ειδικά για αυτό το ηλεκτρικό εργαλείο. Μόνο το γεγονός ότι μπορείτε να στερεώσετε τον πρόσθετο εξοπλισμό στο ηλεκτρικό εργαλείο, δεν εξασφαλίζει καμία ασφαλή χρήση.
δ) Μη χρησιμοποιείτε χαλασμένα εξαρτήματα. Πριν από κάθε χρήση ελέγχετε τις αναστρεφόμενες κοπτικές πλάκες για σχισίματα, ρωγμές, γήρανση ή σοβαρές φθορές. Όταν το ηλεκτρικό εργαλείο ή το εξάρτημα πέσει κάτω, ελέγξτε, εάν έχει υποστεί ζημιά ή χρησιμοποιήστε ένα άψογο εργαλείο/εξάρτημα.
ε) Φοράτε τον προσωπικό εξοπλισμό προστασίας. Χρησιμοποιείτε, ανάλογα με τη χρήση πλήρη μάσκα προσώπου, προστασία των ματιών η προστατευτικά γυαλιά. Στον βαθμό που είναι σκόπιμο, χρησιμοποιείτε μάσκα προστασίας από τη σκόνη, ωτοασπίδες, προστατευτικά γάντια ή ειδική ποδιά, που συγκρατεί μακριά σας τα μικρά σωματίδια του υλικού. Τα μάτια πρέπει να προστατεύονται από τα εκτοξευόμενα ξένα σώματα, που δημιουργούνται στις διάφορες εφαρμογές. Η μάσκα προστασίας από τη σκόνη ή η μάσκα προστασίας αναπνοής πρέπει να φίλτράρουν τη σκόνη που δημιουργείται κατά την εργασία. Όταν είστε εκτεθειμένοι για μεγαλύτερο χρονικό διάστημα σε δυνατό θόρυβο, μπορείτε να χάσετε την ακοή σας.
ζ) Προσέξτε να παραμένουν τα άλλα άτομα σε ασφαλή απόσταση από την περιοχή της εργασίας σας. Κάθε άτομο που περνά στην περιοχή εργασίας, πρέπει να φέρει προσωπικό εξοπλισμό προστασίας. Τμήματα του τεμαχίου επεξεργασίας ή σπασμένα εξαρτήματα μπορούν να εκοφενδονιστούν και να προκαλέσουν τραυματισμούς σε άτομα που βρίσκονται εκτός της άμεσης θέσης εργασίας.
η) Κρατάτε το ηλεκτρικό εργαλείο κατά το ξεκίνημα πάντοτε σταθερά. Κατά την επιτάχυνση στον πλήρη αριθμό στροφών μπορεί η ροπή αντίδρασης του κινητήρα να έχει ως αποτέλεσμα, την περιστροφή του ηλεκτρικού εργαλείου.
η) Όταν είναι δυνατό, χρησιμοποιείτε σφιγκτήρες για να σταθεροποιήσετε το τεμάχιο προς επεξεργασία. Μην κρατάτε ποτέ ένα μικρό επεξεργαζόμενο τεμάχιο στο ένα χέρι και το ηλεκτρικό εργαλείο στο άλλο, κατά τη διάρκεια της εργασίας σας. Με το σφίξιμο μικρών επεξεργαζόμενων τεμαχίων,
ΕΛΛΗΝΙΚΑει
έχετε ελεύθερα και τα δύο χέρια για τον καλύτερο έλεγχο του ηλεκτρικού εργαλείου.
1)Μην εναποθέτετε το ηλεκτρικό εργαλείο ποτέ, προτού ακινητοποιηθεί εντελώς το εξάρτημα. Το περιστρεφόμενο εξάρτημα μπορεί να έρθει σε επαφή με την επιφάνεια απόθεσης και να χάσετε έτσι τον έλεγχο του ηλεκτρικού σας εργαλείου.
ια) Ποτέ μην ενεργοποιείτε το ηλεκτρικό εργαλείο κατά τη μεταφορά. Τα ρούχα σας μπορούν κατά λάθος να έρθουν σε επαφή με το περιστρεφόμενο εξάρτημα, να μαγκωθούν και το εξάρτημα να σας τρυπήσει.
ιγ) Καθαρίζετε τακτικά τις σχισμές αερισμού του ηλεκτρικού σας εργαλείου. Ο ανεμιστήρας του κινητήρα τραβά σκόνη μέσα στο περίβλημα και μια μεγάλη συγκέντρωση μεταλλικής σκόνης μπορεί να προκαλέσει ηλεκτρικούς κινδύνους.
ια) Ποτέ μη χρησιμοποιείτε το ηλεκτρικό εργαλείο κοντά σε εύφλεκτα υλικά. Οι σπινθήρες και οι θερμά ροκανίδια μπορούν να προκαλέσουν ανάφλεξη αυτών των υλικών.
ιδ) Μη χρησιμοποιείτε εξαρτήματα που απαιτούν ρευστά ψυκτικά μέσα. Η χρήση νερού ή άλλων υγρών ψυκτικών μέσων μπορεί να οδηγήσει σε ηλεκτροπληξία.
4.1 Ανάκρουση και αντίστοιχες υποδείξεις ασφαλείας
Η ανάκρουση είναι η ξαφνική αντίδραση λόγω μαγκώματος ή εμπλοκής του περιστρεφόμενου εξαρτήματος. Το μάγκωμα ή η εμπλοκή οδηγούν σε μια ξαφνική ακινητοποίηση του περιστρεφόμενου εξαρτήματος. Έτσι ένα ανεξέλεγκτο ηλεκτρικό εργαλείο κινείται ενάντια στη φορά περιστροφής του εξαρτήματος στο σημείο εμπλοκής.
Εάν μία αναστρεφόμενη κοπτική πλάκα σκαλώσει ή μπλοκάρει μέσα στο επεξεργαζόμενο τεμάχιο, μπορεί η ακμή της αναστρεφόμενης κοπτικής πλάκας, η οποία εισχωρεί στο επεξεργαζόμενο τεμάχιο, να σκαλώσει με αποτέλεσμα να σπάσει η πλάκα ή να προκαλέσει ανάκρουση. Η βάση της αναστρεφόμενης κοπτικής πλάκας κινείται μετά προς τον χειριστή ή απομακρύνεται από αυτόν, ανάλογα με τη φορά περιστροφής της βάσης της αναστρεφόμενης κοπτικής πλάκας στο σημείο εμπλοκής. Σε αυτήν την περίπτωση μπορούν οι αναστρεφόμενες κοπτικές πλάκες ακόμα και να σπάσουν.
Μια ανάκρουση είναι η συνέπεια μιας εσφαλμένης χρήσης του ηλεκτρικού εργαλείου. Μπορεί να αποφευχθεί με τα κατάλληλα μέτρα προφύλαξης, όπως περιγράφονται στη συνέχεια.
a) Κρατάτε το ηλεκτρικό εργαλείο σταθερά και φέρτε το σώμα και τα χέρια σας σε μια θέση, στην οποία μπορείτε να αντιμετωπίσετε τις δυνάμεις ανάκρουσης. Ο χειριστής μπορεί με τα κατάλληλα μέτρα προφύλαξης να ελέγξει τις δυνάμεις ανάκρουσης και αντίδρασης.
β) Να εργάζεστε ιδιαίτερα προσεκτικά στην περιοχή γωνιών, κοφτερών ακμών κτλ. Εμποδίζετε, την απώθηση του εξαρτήματος
από το επεξεργαζόμενο τεμάχιο και το μάγκωμα. Το περιστρεφόμενο εξάρτημα μπορεί να μαγκώσει αν συναντήσει γωνίες ή μυτερές ακμές. Αυτό προκαλεί την απώλεια του ελέγχου ή την ανάκρουση.
γ) Οδηγείτε το εξάρτημα πάντοτε προς την ίδια κατεύθυνση στο υλικό, με την οποία εγκαταλείπει η ακμή κοπής το υλικό (αντιστοιχεί στην ίδια κατεύθυνση, στην οποία εκτινάζονται τα ροκανίδια). Η οδήγηση του ηλεκτρικού εργαλείου στη λάθος κατεύθυνση, έχει ως αποτέλεσμα να αποκλίνει η ακμή κοπής του εξαρτήματος από το επεξεργαζόμενο τεμάχιο, οπότε το ηλεκτρικό εργαλείο τραβιέται προς αυτήν την κατεύθυνση προώθησης.
δ) Αποφεύγετε το μπλοκάρισμα της αναστρεφόμενης κοπτικής πλάκας ή την πολύ μεγάλη δύναμη πίεσης. Μη ρυθμίζετε ύψος λοξότμησης μεγαλύτερο από το επιτρεπτό. Μια υπερφόρτωση της αναστρεφόμενης κοπτικής πλάκας αυξάνει την καταπόνηση και την τάση για μάγκωμα ή μπλοκάρισμα και έτσι την πιθανότητα ανάκρουσης ή θραύσης της.
ε) Αποφεύγετε με το χέρι σας την περιοχή μπροστά και πίσω από την περιστρεφόμενη αναστρεφόμενη κοπτική πλάκα. Όταν κινείτε την αναστρεφόμενη κοπτική πλάκα στο τεμάχιο επεξεργασίας, απομακρύνοντάς την από το σώμα σας, μπορεί σε περίπτωση μιας ανακρουσης να τιναχτεί το ηλεκτρικό εργαλείο μαζί με την περιστρεφόμενη αναστρεφόμενη κοπτική πλάκα απευθείας πάνω σας.
Περιστρέψτε ή αντικαταστήστε εγκαίρως τις αναστρεφόμενες κοπτικές πλάκες, όταν έχουν στομώσει ή έχει φθαρεί η επίχρισή τους. Στομωμένες αναστρεφόμενες κοπτικές πλάκες αυξάνουν τον κίνδυνο να μπλοκάρει το μηχάνημα και να εκτιναχτεί.
4.2 Περαιτέρω υποδείξεις ασφαλείας: Να πιάνετε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες επιφάνειες πιασίματος επειδή η φρέζα μπορεί να έρθει σε επαφή με το ηλεκτρικό καλώδιο. Η επαφή με έναν ηλεκτροφόρο αγωγό μπορεί να θέσει τα μεταλλικά μέρη της συσκευής επίσης υπό τάση και να προκαλέσει έτσι ηλεκτροπληξία.
Διατηρείτε την περιοχή εργασίας καθαρή και καλά φωτισμένη. Η αταξία και οι μη φωτισμένες περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Φοράτε πάντοτε προστατευτικά γυαλιά.
Χρησιμοποιείτε προστασία ακοής.
Χρησιμοποιείτε μια κατάλληλη μάσκα προστασίας από τη σκόνη.
Χρησιμοποιείτε κατάλληλη ενδυμασία προστασίας.
Προσέξτε ώστε να μην τραυματιστεί κάποιος όταν εκοφενδονίζονται ξένα σωματίδια.
Κρατάτε τα πλησίον ευρισκόμενα άτομα και ζώα σε ασφαλή απόσταση από τη συσκευή.
Κρατάτε τα μαλλιά, χαλαρά ρούχα, δάχτυλα και άλλα μέρη του σώματος μακριά από το μηχάνημα. Μπορεί να ρύν και να παρασυρθούν. Αν έχετε μακριά έ χρησιμοποιείτε ένα δίχτυ μαλλιών.
Προειδοποίηση από περιστρεφόμενα εξαρτήματα
Κατά την εργασία με το εργαλείο σας να φοράτε πάντοτε προστατευτικά γυαλιά, γάντια εργασίας και σταθερά παπούτσια!
Κίνδυνος τραυματισμού από αιχμηρές ακμές. Φοράτε προστατευτικά γάντια.
Οι αναστρεφόμενες κοπτικές πλάκες, η βάση τους, το τεμάχιο επεξεργασίας και τα ροκανίδια, μπορεί μετά τη δουλειά να είναι θερμά. Φοράτε προστατευτικά γάντια.
Σε περίπτωση που πρόκειται να εργαστείτε για μεγαλύτερο χρονικό διάστημα, φορέστε οπωσδήποτε προστασία ακοής. Η επίδραση για μεγαλύτερο χρονικό διάστημα υψηλής ηχητικής στάθμης μπορεί να οδηγήσει σε βλάβη της ακοής.
Χρησιμοποιείτε μόνο κοφτερές και άφθαρτες αναστρεφόμενες κοπτικές πλάκες.
Το τεμάχιο επεξεργασίας πρέπει να ακουμπά σταθερά και να είναι ασφαλισμένο, π.χ. με τη βοήθεια σφιγκτήρων. Τα μεγάλα τεμάχια επεξεργασίας πρέπει να υποστηρίζονται επαρκώς.
Φροντίστε ώστε οι σπινθήρες και τα θερμά ροκανίδια που δημιουργούνται κατά τη χρήση να μην προκαλέσουν κανένα κίνδυνο, να μην εκτιναχτούν π.χ. επάνω στον χρήστη ή σε άλλα άτομα ή να αναφλέξουν εύφλεκτες ουσίες. Επικίνδυνες περιοχές πρέπει να προστατεύονται με δύσφλεκτα καλύμματα. Να έχετε πάντοτε έτοιμο στις επικίνδυνες περιοχές ένα κατάλληλο πυροσβεστικό μέσο.
Κρατάτε το εργαλείο πάντοτε καλά με τα δύο χέρια από τις προβλεπόμενες χειρολαβές, στέκεστε σταθερά και εργάζεστε συγκεντρωμένοι.
Κρατάτε τα χέρια σας μακριά από την περιοχή φρεζαρίσματος και από το χρησιμοποιούμενο εξάρτημα.
Μην πιάνετε το περιστρεφόμενο εξάρτημα! Απομακρύνετε τα πριονίδια και όμοια υλικά μόνον, όταν το εργαλείο είναι ακινητοποιημένο.
Χειριστείτε το κουμπί κλειδώματος του άξονα (2) μόνο όταν ο κινητήρας είναι ακινητοποιημένος.
Δεν επιτρέπεται η χρήση χαλασμένων, μη στρογγυλών και δονούμενων εργαλείων.
Μην εργάζεστε με το μηχάνημα επάνω από το κεφάλι σας.
Μείωση επιβάρυνσης από σκόνη:
ΠΡΟΕΙΔΟΠΟΙΗΣΗ - Ορισμένα είδη σκόνης που παράγονται κατά τη λείανοη με γυαλόχαρτο, κατά το πριόνισμα, τρόχισμα, τρύπημα και με άλλες εργασίες, περιέχουν χημικές ουσίες, οι οποίες είναι γνωστό, ότι μπορεί να προξενήσουν καρκίνο, γενετικές ανωμαλίες ή άλλες βλάβες της αναπαραγωγής. Μερικά παραδείγματα αυτών των χημικών ουσιών είναι:
- Μόλυβδος από μολυβδούχα επιχρίσματα, - ορυκτή σκόνη από δομικούς λίθους, τσιμέντο και άλλα υλικά τοιχοποιίας και - αρσενικό και χρώμιο από χημικά επεξεργασμένο ξύλο.
Ο κίνδυνος που διατρέχετε από αυτήν την επιβάρυνση, εξαρτάται από το πόσο συχνά εκτελείτε αυτήν την εργασία. Για να μειώσετε την επιβάρυνση από αυτές τις χημικές ουσίες: Εργάζεστε σε έναν καλά αεριζόμενο χώρο φορώντας έναν εγκεκριμένο εξοπλισμό προστασίας, όπως π.χ. μάσκες προστασίας από τη σκόνη, οι οποίες είναι κατασκευασμένες έτσι, ώστε να φιλτράρουν τα μικροσκοπικά μικρά σωματίδια.
Αυτό ισχύει επίσης και για είδη σκόνης άλλων υλικών, όπως π.χ. ορισμένα είδη ξυλείας (όπως σκόνη δρυός ή οξιάς), μέταλλα, αμίαντος. Άλλες γνωστές ασθένειες είναι π.χ. αλλεργικές αντιδράσεις, νοσήματα του αναπνευστικού συστήματος Μην αφήνετε την σκόνη να εισχωρήσει στο σώμα.
Προσέξτε τις οδηγίες που ισχύουν για το υλικό, το προσωπικό, την περίπτωση εφαρμογής και το σημείο χρήσης και τους εθνικούς κανονισμούς (π.χ. κανονισμοί εργασιακής ασφάλειας, απόρριψη).
Συλλέξτε τα σωματίδια που προκύπτουν στο σημείο της δημιουργίας τους, αποφύγετε τις συσσωρεύσεις στον περιβάλλοντα χώρο.
Χρησιμοποιείτε κατάλληλο για ειδικές εργασίες πρόσθετο εξοπλισμό. Έτσι φθάνουν λιγότερα σωματίδια ανεξέλεγκτα στο περιβάλλον.
Χρησιμοποιείτε ένα κατάλληλο σύστημα αναρρόφησης σκόνης.
Μειώστε την επιβάρυνση από τη σκόνη με τους εξής τρόπους:
- στρέφοντας τα εξερχόμενα σωματίδια και τη σκόνη απαερίων του εργαλείου όχι πάνω σας ή προς άτομα που βρίσκονται κοντά σας ή πάνω σε συσσωρευμένη σκόνη,
- χρησιμοποιώντας μία εγκατάσταση αναρρόφησης καιή μία συσκευή καθαρισμού του αέρα,
- αερίζοντας καλά τον χώρο εργασίας και διατηρώντας τον καθαρό αναρροφώντας τους ρύπους. Το σκούπισμα ή το ξεφύσημα στροβιλίζει τη σκόνη.
- Αναρροφάτε ή πλένετε την ενδυμασία προστασίας. Μην ξεφυσάτε, χτυπάτε ή καθαρίζετε με βούρτσες.
ΕΛΛΗΝΙΚΑει
4.3 Ειδικές υποδείξεις ασφαλείας για ηλεκτρικά εργαλεία:
Προτού πραγματοποιήσετε μία οποιαδήποτε ρύθμιση, αλλαγή εξοπλισμού, συντήρηση ή καθαρισμό τραβήξτε το φις από την πρίζα.
Συνιστάται η χρήση μιας μόνιμης εγκατάστασης αναρρόφησης. Συνδέετε πάντα προηγουμένως ένα ρελέ διαρροής FI (RCD) με μέγ. ρεύμα ενεργοποίησης 30 mA. Σε περίπτωση απενεργοποίησης του εργαλείου μέσω του ρελέ διαρροής πρέπει το εργαλείο να ελεγχθεί και να καθαριστεί. Βλέπε στο κεφάλαιο 10. Καθαρισμός.
4.4 Ειδικές υποδείξεις ασφαλείας για εργαλεία επαναφορτιζόμενης μπαταρίας:
Προτού πραγματοποιήσετε μία οποιαδήποτε ρύθμιση, αλλαγή εξοπλισμού, συντήρηση ή καθαρισμό αφαιρέστε την μπαταρία από το εργαλείο.
Προστατέψτε τις μπαταρίες από την υγρασία!
Μην εκθέτετε τις μπαταρίες στη φωτιά!
Μη χρησιμοποιείτε ελαττωματικές ή παραμορφωμένες μπαταρίες!
Μην ανοίγετε τις μπαταρίες!
Μην ακουμπάτε ή βραχυκυκλώνετε τις επαφές των μπαταριών!
Από τις ελαττωματικές επαναφορτιζόμενες μπαταρίες ιόντων λιθίου (Li-Ion) μπορεί να εξέλθει εύφλεκτο
υγρό!
Σε περίπτωση που χυθεί το υγρό της μπαταρίας και έρθει σε επαφή με το δέρμα σας, ξεπλύνετε το αμέσως με πολύ νερό.
Σε περίπτωση που πέσει υγρό της μπαταρίας στα μάτια σας, πλύνετε τα μάτια σας με καθαρό νερό και πηγαίνετε χωρίς καθυστέρηση στον γιατρό!
Εάν το εργαλείο χαλάσει αφαιρέστε την επαναφορτιζόμενη μπαταρία από αυτό.
Μεταφορά των μπαταριών ιόντων λιθίου:
Η αποστολή των μπαταριών ιόντων λιθίου υπόκειται στη νομοθεσία περί επικινδύνων εμπορευμάτων (UN 3480 και UN 3481). Κατά την αποστολή των μπαταριών ιόντων λιθίου προσέξτε τους τρέχοντες ισχύοντες κανονισμούς. Πληροφορηθείτε σχετικά ενδεχομένως από την εταιρεία μεταφορών. Πιστοποιημένη συσκευασία είναι διαθέσιμη στη Metabo.
Η αποστολή των μπαταριών μπορεί να γίνει μόνον εφόσον το περίβλημα ευρίσκεται σε καλή κατάσταση και δεν διαρρέει υγρό. Για την αποστολή της επαναφορτιζόμενης μπαταρίας αφαιρέστε την μπαταρία από το εργαλείο.
Ασφαλίστε τις επαφές από τυχόν βραχυκύκλωμα (π.χ. μονώστε τις με αυτοκόλλητη ταινία).
5. Επισκόπηση
Βλέπε στη σελίδα 2.
1 Βίδες ασφάλισης
2 Κουμπί κλειδώματος του άξονα
3 Κλειστή τοξωτή χειρολαβή
4 Πεταλούδες
5 Συρόμενος διακόπτης
6 Χειρολαβή
7 Ρυθμιστικός τροχός του αριθμού στροφών
8 Φίλτρο σκόνης *
9 Ηλεκτρονική ενδεικτική λυχνία *
10 Πλήκτρο για την απασφάλιση της μπαταρίας *
11 Πλήκτρο ένδειξης της χωρητικότητας *
12 'Ενδειξη χωρητικότητας και σήμανσης *
13 Επαναφορτιζόμενη μπαταρία *
14 Δακτύλιος κλίμακας
15 Ρυθμιστικός δακτύλιος
16 Κλίμακα
17 Ρικνωτή βίδα *
18 Οδηγός παραλληλότητας*
19 Επιφάνεια εφαρμογής
20 Βίδα στερέωσης του δακτυλίου ρουλεμάν
21 Δακτύλιος ρουλεμάν
22 Αναστρεφόμενη κοπτική πλάκα
23 Bída στερέωσης
24 Βάση αναστρεφόμενης κοπτικής πλάκας
*ανάλογα του εξοπλισμού
6. Θέση σε λειτουργία
6.1 Ειδικά για ηλεκτρικά εργαλεία
⚠️ Πριν τη θέση σε λειτουργία ελέγξτε αν η τάση και η συχνότητα που αναφέρονται στην πινακίδα τύπου ταυτίζονται με τα στοιχεία του ηλεκτρικού σας δικτύου.
Συνδέετε πάντα προηγουμένως ένα ρελέ διαρροής FI (RCD) με μέγ. ρεύμα ενεργοποίησης 30 mA.
6.2 Ρύθμιση κλειστής τοξωτής χειρολαβής
Εργάζεστε μόνο με τοποθετημένη κλειστή τοξωτή χειρολαβή (3)!
- Λύστε τις πεταλούδες (4) αριστερά και δεξιά.
- Ρυθμίστε την επιθυμητή γωνία της κλειστής τοξωτής χειρολαβής (3).
- Σφίξτε δυνατά τις πεταλούδες (4) αριστερά και δεξιά με το χέρι.
6.3 Ειδικά για εργαλεία επαναφορτιζόμενης μπαταρίας
Φίλτρο σκόνης
Σε πολύ λερωμένο περιβάλλον τοποθετείτε πάντοτε το φίλτρο σκόνης (8).
Με τοποθετημένο το φίλτρο σκόνης (8) θερμαίνεταιτο εργαλείο γρήγορα. Η
ηλεκτρονική διάταξη προστατεύει το εργαλείο από υπερθέρμανση (βλέπε στο κεφάλαιο 11.).
Τοποθέτηση: Βλέπε σελίδα 2, εικόνα Α.
Τοποθετήστε το φίλτρο σκόνης (8), όπως фаίνεται.
Αφαίρεση: Σηκώστε λίγο το φίλτρο σκόνης (8) στις επάνω ακμές και αφαιρέστε το προς τα κάτω.
Περιστρεφόμενη μπαταρία
Βλέπε σελίδα 2, εικόνα Β.
Το πίσω μέρος του εργαλείου μπορεί να περιστραφεί σε 3 βαθμίδες κατά 270° και έτσι μπορεί να προσαρμοστεί η μορφή του εργαλείου στις συνθήκες εργασίας. Να εργάζεστε μόνο στην ασφαλισμένη θέση.
Επαναφορτιζόμενη μπαταρία
Φορτίστε την μπαταρία (13) πριν από τη χρήση.
Φορτίστε ξανά την μπαταρία σε περίπτωση πτώσης της ισχύος.
Οδηγίες για τη φόρτιση της επαναφορτιζόμενης μπαταρίας θα βρείτε στις οδηγίες λειτουργίας του Metabo-φορτιστή.
Οι μπαταρίες ιόντων λιθίου "Li-Power" έχουν μια ένδειξη χωρητικότητας και σήμανσης (12):
- Πατήστε το πλήκτρο (11) και η κατάσταση φόρτισης εμφανίζεται μέσω των φωτοδιόδων LED.
- Όταν μια φωτοδίοδος (LED) αναβοσβήνει, η μπαταρία είναι σχεδόν άδεια και πρέπει να επαναφορτιστεί.
Αφαίρεση, τοποθέτηση της μπαταρίας
Αφαίρεση: Πατήστε το πλήκτρο για την απασφάλιση της μπαταρίας (10) και τραβήξτε έξω την μπαταρία (13) προς τα κάτω.
Τοποθέτηση: Σπρώξτε την μπαταρία (13) μέχρι να ασφαλίσει.
6.4 Τοποθέτηση οδηγού παραλληλότητας
Βλέπε την εικόνα, σελίδα 2.
-
Εφαρμόστε τον οδηγό παραλληλότητας (18) όπως φαίνεται.
-
Βιδώστε τη ρικνωτή βίδα (17) σε μία από τις οπές με σπείρωμα.
-
Ρυθμίστε τον οδηγό παραλληλότητας (18) μέσω περιστροφής του στην επιθυμητή γωνία.
-
Σφίξτε γερά (17) τη ρικνωτή βίδα.
7. Ρύθμιση
⚠️ Протоύ πραγματοποιήσετε μία οποιαδήποτε ρύθμιση, αλλαγή εξοπλισμού, συντήρηση ή καθαρισμό αφαιρέστε την μπαταρία από το εργαλείο / τραβήξτε το βύσμα ρεύματος.
Οι αναστρεφόμενες κοπτικές πλάκες, η βάση τους, το τεμάχιο επεξεργασίας και τα ροκανίδια, μπορεί μετά τη δουλειά να είναι θερμά. Φοράτε προστατευτικά γάντια.
Κίνδυνος σύνθλιψης! Φοράτε προστατευτικά γάντια.
7.1 Ρύθμιση κλιμάκων (μόνο εάν απαιτείται)
Εργοστασιακά οι κλίμακες (14), (16) είναι σωστά ρυθμισμένες. Εάν όμως θα πρέπει κάποια στιγμή να ρυθμιστούν, δείτε σχετικά το κεφάλαιο 9.3.

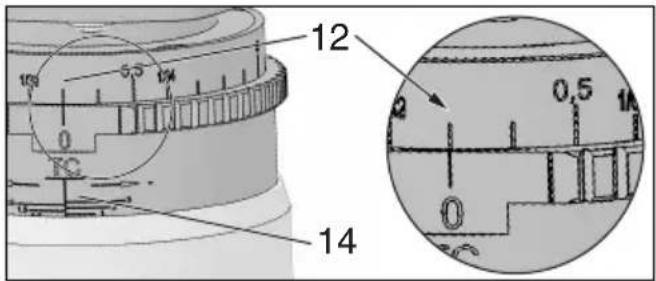

7.2 Ρύθμιση ύψους λοξότμησης
Διαβάστε το ρυθμισμένο ύψος λοξότμησης στον δακτύλιο κλίμακας (14):
- Διαβάστε το ρυθμισμένο ύψος λοξότμησης στον δακτύλιο κλίμακας (14): Δείτε εικόνα: Ρυθμισμένο ύψος λοξότμησης = 0,7 mm (Η κλίμακα (16) χρησιμεύει στον χονδρικό προσανατολισμό κατά τη ρύθμιση).


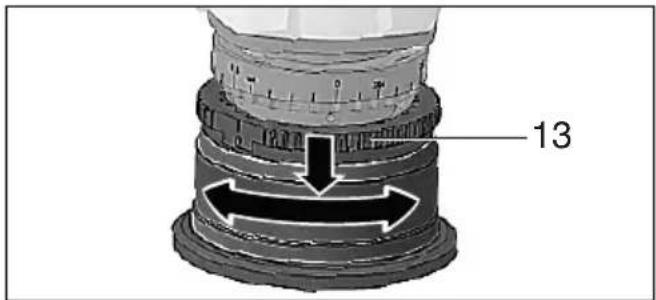

12 109 55 104 0 KC 14 0.5 1A 0Αλλάξτε το ύψος της λοξότμησης με περιστροφή του δακτυλίου ρύθμισης:
- Πιέστε τον δακτύλιο ρύθμισης (15) προς τα κάτω και περιστρέψτε τον.
Με κάθε πέρασμα της φρέζας αφαιρούνται το πολύ 3,0 mm. Μεγαλύτερα ύψη λοξότμησης επιτυγχάνονται όταν η φρέζα περάσει περισσότερες φορές. Μην υπερβαίνετε το μέγιστο επιτρεπόμενο ύψος λοξότμησης (δείτε το κεφάλαιο Τεχνικά στοιχεία)
- Πραγματοποιήστε δοκιμαστικό φρεζάρισμα.
8. Χρήση

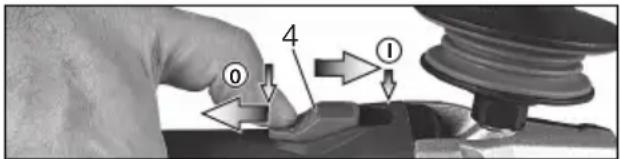

8.1 Ενεργοποίηση/Απενεργοποίηση
Οδηγείτε το εργαλείο πάντοτε με τα δύο χέρια.
⚠️ Πρώτα ενεργοποιείτε το εργαλείο και μετά πλησιάζετε το εξάρτημα στο τεμάχιο επεξεργασίας.
Αποφύγετε την ακούσια εκκίνηση: Απενεργοποιείτε πάντοτε το εργαλείο, όταν αφαιρείτε το βύσμα από την πρίζα ή σε περίπτωση διακοπής του ρεύματος ή όταν αφαιρείτε την μπαταρία από το εργαλείο.
Σε περίπτωση συνεχούς λειτουργίας το εργαλείο εξακολουθεί να λειτουργεί, όταν σας ξεφύγει από το χέρι. Γι' αυτό να κρατάτε το εργαλείο πάντοτε καλά με τα δύο χέρια από τις προβλεπόμενες χειρολαβές, να στέκεστε σταθερά και να εργάζεστε συγκεντρωμένοι.
Αποφύγετε τον στροβιλισμό ή την αναρρόφηση σκόνης και πριονιδιού από το
ΕΛΛΗΝΙΚΑει
εργαλείο. Ακουμπάτε το εργαλείο μετά την απενεργοποίηση, μόνον αφού πρώτα ακινητοποιηθεί ο κινητήρας.
Εργαλεία με συρόμενο διακόπτη:
Απενεργοποίηση: Πατήστε την πίσω άκρη του συρόμενου διακόπτη (5) και αφήστε τον ελεύθερο.
8.2 Ρύθμιση του αριθμού των στροφών
Με τον τροχίσκο ρύθμισης (7) μπορεί να προεπιλεγεί ο αριθμός στροφών και να αλλάξει συνεχώς.
Οι θέσεις 1-6 αντιστοιχούν περίπου στους ακόλουθους αριθμούς στροφών χωρίς φορτίο:
1 ...... 4500 / min 4...... 9500 / min
2 ...... 6200 / min 5...... 10800 / min
3 ...... 8100 / min 6...... 11500 / min
Η ηλεκτρονική ρύθμιση VC καθιστά δυνατή την εργασία ανάλογα με το υλικό και ένα σχεδόν σταθερό αριθμό στροφών, ακόμα και υπό φορτίο.
Συστάσεις αριθμού στροφών για διάφορα υλικά:
Αλουμίνιο, χαλκός, ορείχαλκος...... 4-6
Χάλυβας έως 400 N/mm2 ...... 4-6
Χάλυβας έως 600 N/mm2 ...... 3-5
Χάλυβας έως 900 N/mm2 ...... 2-4
Ανοξείδωτος χάλυβας 1-3
Η ιδανική ρύθμιση εξακριβώνεται καλύτερα με μια πρακτική δοκιμή.
8.3 Υποδείξεις εργασίας
Υπόδειξη: Για να επεξεργαστείτε λεπτά ελάσματα (>=0,7mm) τοποθετήστε τον περιστρεφόμενο δακτύλιο (αναλόγως του εξοπλισμού, αριθ. παραγγελ.: 3.16.06.608.0). Προσέξτε τις οδηγίες λειτουργίας του περιστρεφόμενου δακτυλίου.
- Ελέγξτε τις αναστρεφόμενες κοπτικές πλάκες (22). Αντικαθιστάτε ελαττωματικές ή φθαρμένες αναστρεφόμενες κοπτικές πλάκες.
- Ρυθμίστε το ύψος της λοξότμησης (βλέπε στο κεφάλαιο 7.2).
- Κρατάτε το εργαλείο πάντοτε καλά με τα δύο χέρια από τις προβλεπόμενες χειρολαβές, στέκεστε σταθερά και εργάζεστε συγκεντρωμένοι.
- Ενεργοποιείτε πρώτα το εργαλείο και μόνον τότε τοποθετείτε το εργαλείο με την επιφάνεια εφαρμογής (19) επάνω στο τεμάχιο επεξεργασίας και στη συνέχεια εισέρχεστε αργά με το εργαλείο στο τεμάχιο επεξεργασίας.
- Κατά το φρεζάρισμα πρέπει να εργάζεστε πάντοτε αντίρροπα (βλέπε εικόνα).
Διαφορετικά υπάρχει κίνδυνος ανάκρουσης. Φρεζάρετε με ανάλογο αριθμό στροφών και μέτρια προώθηση εργασίας, προσαρμοσμένη στο προς επεξεργασία υλικό. Εάν επιλέξετε πολύ χαμηλό αριθμό στροφών και / ή μία πολύ υψηλή προώθηση εργασίας μπορεί να εμφανιστούν έντονες δονήσεις (στο εργαλείο). Κανένα μάγκωμα, καμία πίεση, καμία ταλάντωση.
- Οδηγείτε το εργαλείο έτσι ώστε ο οδηγός παραλληλότητας (18) να ακουμπάει στο τεμάχιο επεξεργασίας. Όταν δεν χρησιμοποιείται ο οδηγός παραλληλότητας: Οδηγείτε το εργαλείο έτσι ώστε ο δακτύλιος ρουλεμάν (21) να ακουμπάει στο τεμάχιο επεξεργασίας.
- Τέλος της εργασίας: Απομακρύνετε το εργαλείο από το προς επεξεργασία τεμάχιο, απενεργοποιήστε το εργαλείο. Αφήστε τον κινητήρα να ακινητοποιηθεί, αποθέστε το εργαλείο.
9. Συντήρηση
9.1 Αντικατάσταση αναστρεφόμενων κοπτικών πλακών
Ελέγχετε τακτικά τη βάση των αναστρεφόμενων κοπτικών πλακών (24). Αναθέστε την επισκευή/ αντικατάσταση ελαττωματικών ή φθαρμένων βάσεων αναστρεφόμενων κοπτικών πλακών.
Ελέγχετε τακτικά τις αναστρεφόμενες κοπτικές πλάκες (22). Αντικαθιστάτε ελαττωματικές ή φθαρμένες αναστρεφόμενες κοπτικές πλάκες.
⚠️ Протоú πραγματοποιήσετε μία οποιαδήποτε ρύθμιση, αλλαγή εξοπλισμού, συντήρηση ή καθαρισμό αφαιρέστε την μπαταρία από το εργαλείο / τραβήξτε το βύσμα ρεύματος.
Οι αναστρεφόμενες κοπτικές πλάκες, η βάση τους, το τεμάχιο επεξεργασίας και τα ροκανίδια, μπορεί μετά τη δουλειά να είναι θερμά. Φοράτε προστατευτικά γάντια.
Περιστρέψτε ή αντικαταστήστε εγκαίρως τις αναστρεφόμενες κοπτικές πλάκες, όταν έχουν στομώσει ή έχει φθαρεί η επίχρισή τους. Στομωμένες αναστρεφόμενες κοπτικές πλάκες αυξάνουν τον κίνδυνο να μπλοκάρει το μηχάνημα και να εκτιναχτεί.
Перистрéфете ήαντικαθιστάτε πάντοτε όλες τις αναστρεφόμενες κοπτικές πλάκες.
Χρησιμοποιείτε αποκλειστικά τις
αναστρεφόμενες κοπτικές πλάκες που είναι
εγκεκριμένες από την Metabo. Βλέπε στο
κεφάλαιο Εξαρτήματα.
1. Με περιστροφή του δακτυλίου ρύθμισης (15) έως το τερματικό σημείο, κινήστε τη βάση των αναστρεφόμενων κοπτικών πλακών (24) στη μέγιστη εξωτερική θέση - με τον τρόπο αυτό είναι καλά προσβάσιμες οι πλάκες.
-
Πιέστε το κουμπί κλειδώματος του άξονα (2) και περιστρέψτε τη βάση (15) με το χέρι, ώσπου να αντιληφθείτε την ασφάλιση του κουμπιού κλειδώματος του άξονα (2). Κρατήστε το κουμπί κλειδώματος του άξονα (2) πατημένο.
-
Ξεβιδώστε τη βίδα στερέωσης (23) και αφαιρέστε την πλάκα κοπής (22).
-
Περιστρέψτε την πλάκα κοπής ή, εάν όλες οι ακμές είναι στομωμένες, χρησιμοποιήστε νέα πλάκα κοπής.
-
Σφίξτε ξανά την πλάκα κοπής (22) με τη βίδα στερέωσης (23). Ροπή στρέψης: 5 Nm.
-
Στρέψτε τον δακτύλιο ρύθμισης (15) προς την αντίθετη κατεύθυνση, ώστε η βάση των πλακών κοπής (24) να βρεθεί ξανά στην κανονική περιοχή εργασίας. (Έτσι, ώστε να μην υπερβαίνετε το μέγιστο επιτρεπόμενο ύψος λοξότμησης, δείτε το κεφάλαιο Τεχνικά στοιχεία).
9.2 Αντικατάσταση δακτυλίου ρουλεμάν (μόνο εάν απαιτείται):
Ελέγχετε τακτικά την εύκολη κύλιση του δακτυλίου ρουλεμάν (21). Αντικαταστήστε τον δακτύλιο ρουλεμάν, σε περίπτωση που είναι ελαττωματικός. (Αρ. παραγγελίας: 316093300)
-
Ξεβιδώστε τη βίδα (20) και αφαιρέστε τον δακτύλιο ρουλεμάν.
-
Εφαρμόστε τον νέο δακτύλιο ρουλεμάν (21) εισάγετε τη βίδα (20) και σφίξτε την γερά.
9.3 Ρύθμιση κλιμάκων (μόνο εάν απαιτείται):
Εργοστασιακά ο δακτύλιος κλίμακας (14) είναι σωστά ρυθμισμένος.
Εάν χρησιμοποιούνται οι αναστρεφόμενες κοπτικές πλάκες για κοπή κυκλικής ακτίνας, ή εάν έχετε αλλάξει τη ρύθμιση, πρέπει να γίνει εκ νέου ρύθμιση της κλίμακας, με τον εξής τρόπο:
-
Ανυψώστε τον δακτύλιο ρύθμισης (15) και περιστρέψτε τον έτσι, ώστε η πλάκα κοπής να (22) μην κόβει το υλικό. (Υψος λοξότμησης = 0 mm)
-
Χαλαρώστε τις δύο βίδες σύσφιγξης (14).
-
Περιστρέψτε τον δακτύλιο κλίμακας (14) μέχρι να δείχνει ύψος λοξότμησης 0 mm.
-
Σφίξτε γερά τις δύο βίδες σύσφιγξης (14).
-
Πραγματοποιήστε δοκιμαστικό φρεζάρισμα.
10. Καθαρισμός
Τα ροκανίδια και τα σωματίδια μπορούν να επικαθίσουν στην κεφαλή της φρέζας. Αυτό μπορεί να οδηγήσει σε μπλοκάρισμα της κεφαλής φρέζας. Καθαρίζετε τακτικά την κεφαλή της φρέζας και το περιβάλλον εργασίας της και αφαιρείτε τα ροκανίδια και ξένα σωματίδια
Κατά την επεξεργασία ενδέχεται να επικαθίσουν σωματίδια στο εσωτερικό του ηλεκτρικού εργαλείου. Αυτό επηρεάζει δυσμενώς την ψύξη του ηλεκτρικού εργαλείου. Αγώγιμες επικαθίσεις ενδέχεται να επηρεάσουν δυσμενώς τη μόνωση προστασίας του ηλεκτρικού εργαλείου και να προξενήσουν ηλεκτρικούς κινδύνους.
Αναρροφάτε τους ρύπους στο ηλεκτρικό εργαλείο τακτικά, συχνά και πολύ καλά μέσα από όλες τις μπροστινές και πίσω εγκοπές αερισμού ή ξεφυσάτε τους με ξηρό αέρα. Αποσυνδέστε προηγουμένως το ηλεκτρικό εργαλείο από την τροφοδοσία ενέργειας και φοράτε ταυτόχρονα γυαλιά και μάσκα προστασίας.
11. Επιδιόρθωση βλαβών
11.1 Ηλεκτρικά εργαλεία:
- Προστασία έναντι υπερφόρτισης: Ο αριθμός στροφών με φορτίο μειώνεται ΠΟΛΥ. Η θερμοκρασία του κινητήρα είναι πολύ υψηλή! Αφήστε το εργαλείο να λειτουργήσει στο ρελαντί (χωρίς φορτίο), μέχρι να κρυώσει.
- Προστασία έναντι υπερφόρτισης: Ο αριθμός στροφών με φορτίο μειώνεται ΕΛΑΦΡΩΣ. Το εργαλείο υπερφορτώνεται. Συνεχίστε την εργασία με μειωμένο φορτίο.
- Απενεργοποίηση ασφαλείας Metabo S-automatic: Το μηχάνημα ΑΠΕΝΕΡΓΟΠΟΙΗΘΗΚΕ αυτομάτως. Σε περίπτωση πολύ υψηλής ταχύτητας αύξησης του ρεύματος (όπως παρουσιάζεται π.χ. σε περίπτωση μιας ξαφνικής εμπλοκής ή μιας ανάκρουσης) απενεργοποιείται το εργαλείο. Απενεργοποιήστε το εργαλείο με τον συρόμενο διακόπτη (5). Ενεργοποιήστε μετά ξανά το εργαλείο και συνεχίστε κανονικά την εργασία. Αποφύγετε άλλες εμπλοκές. Βλέπε στο κεφάλαιο 4.1.
- Προστασία από αθέλητη επανεκκίνηση: Το εργαλείο δεν λειτουργεί. Η προστασία από αθέλητη επανεκκίνηση έχει ενεργοποιηθεί. Εάν το φις (ρευματολήπτης) τοποθετηθεί στην πρίζα με ενεργοποιημένο το εργαλείο ή αποκατασταθεί η τροφοδοσία του ρεύματος μετά από μια διακοπή, το εργαλείο δεν λειτουργεί. Θέστε το εργαλείο εκτός λειτουργίας και ξανά σε λειτουργία.
11.2 Εργαλεία μπαταρίας:
- Η ηλεκτρονική ενδεικτική λυχνία (9) ανάβει και ο αριθμός των στροφών με φορτίο μειώνεται. Η θερμοκρασία είναι πολύ υψηλή! Αφήστε το εργαλείο να λειτουργήσει στο ρελαντί (χωρίς φορτίο), ώσπου να σβήσει η ηλεκτρονική ενδεικτική λυχνία.
- Η ηλεκτρονική ενδεικτική λυχνία (9) αναβοσβήνει και το εργαλείο δεν λειτουργεί. Η προστασία από αθέλητη επανεκκίνηση έχει ενεργοποιηθεί. Όταν τοποθετηθεί η μπαταρία με ενεργοποιημένο το εργαλείο, δεν ξεκινά το εργαλείο. Θέστε το εργαλείο εκτός λειτουργίας και ξανά σε λειτουργία.
12. Πρόσθετος εξοπλισμός
Χρησιμοποιείτε μόνο γνήσιες επαναφορτιζόμενες μπαταρίες Metabo ή CAS- (Cordless Alliance System ) και εξοπλισμό.
Χρησιμοποιείτε μόνον πρόσθετο εξοπλισμό, ο οποίος ικανοποιεί τις απαιτήσεις και τα
ΕΛΛΗΝΙΚΑει
χαρακτηριστικά στοιχεία που αναφέρονται σε αυτές τις οδηγίες λειτουργίας.
Τοποθετείτε τον πρόσθετο εξοπλισμό με ασφάλεια. Όταν χρησιμοποιείται το εργαλείο σε ένα στήριγμα: Στερεώστε με ασφάλεια το εργαλείο. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς.
Α Αναστρεφόμενες κοπτικές πλάκες
Αναστρεφόμενη πλάκα HM 45°...... 6.23560
Αναστρεφόμενη πλάκα HM R2...... 6.23561
Αναστρεφόμενη πλάκα HM R3...... 6.23562
B Φορτιστές: ASC Ultra, ASC 15, ASC 30 κ.α.
C Επαναφορτιζόμενες μπαταρίες διαφορετικής χωρητικότητας. Αγοράζετε μόνο επαναφορτιζόμενες μπαταρίες με μια τάση κατάλληλη για το ηλεκτρικό σας εργαλείο. Αρ. παραγ.: 625592000 5,2 Ah (Li-Power) Αρ. παραγ.: 6253680005,5 Ah (LiHD) Αρ. παραγ.: 6253690008,0 Ah (LiHD) κ.λπ.
Πλήρες πρόγραμμα εξαρτημάτων, βλέπε www.metabo.com ή στον κατάλογο.
13. Επισκευή
Οι επισκευές των ηλεκτρικών εργαλείων επιτρέπεται να διενεργούνται μόνο από τροτεχνίτες!
Αν υποστεί βλάβη το καλώδιο σύνδεσης στο δίκτυο του ρεύματος, πρέπει να το αντικαταστήσετε με ένα γνήσιο καλώδιο σύνδεσης της Metabo, που μπορείτε να προμηθευτείτε από το τμήμα εξυπηρέτησης πελατών της Metabo.
Για ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη επισκευής απευθυνθείτε στην αντίστοιχη αντιπροσωπεία της Metabo. Διευθύνσεις βλέπε www.metabo.com.
Τους καταλόγους ανταλλακτικών μπορείτε να τους κατεβάσετε από τη διεύθυνση www.metabo.com.
14. Προστασία περιβάλλοντος
Τηρείτε τους εθνικούς κανονισμούς για την απόσυρση σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος και για την ανακύκλωση των άχρηστων εργαλείων, συσκευασιών και πρόσθετου εξοπλισμού.
Τα υλικά συσκευασίας πρέπει να απορρίπτονται σύμφωνα με τη σήμανσή τους σύμφωνα με τις κοινοτικές οδηγίες. Περαιτέρω υποδείξεις θα βρείτε στην ηλεκτρονική διεύθυνση www.metabo.com στην περιοχή Service.
Μόνο για χώρες της ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα με την ευρω-
παϊκή οδηγία 2012/19/EU περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα μεταχειρισμένα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον.
Ειδικές υποδείξεις για εργαλεία μπαταρίας:
Οι μπαταρίες δεν επιτρέπεται να πεταχτούν στα οικιακά απορρίμματα! Επιστρέψτε τις ελαττωματικές ή μεταχειρισμένες μπαταρίες στον αντιπρόσωπο της Metabo!
Μην πετάτε τις μπαταρίες στο νερό.
Πριν την απόσυροη εκφορτίστε την μπαταρία στο ηλεκτρικό εργαλείο. Ασφαλίστε τις επαφές από τυχόν βραχυκύκλωμα (π.χ. μονώστε τις με αυτοκόλλητη ταινία).
15. Τεχνικά στοιχεία
Διευκρινίσεις σχετικά με τα στοιχεία στη σελίδα 3. Διατηρούμε το δικαίωμα για αλλαγές, που εξυπηρετούν την τεχνική πρόοδο.
U = Τάση της μπαταρίας
n = Αριθμός στροφών χωρίς φορτίο (μέγιστος αριθμός στροφών)
P_1 =Ονομαστική απορροφούμενη ισχύς
P_2 =Αποδιδόμενη ισχύς
m = Βάρος με τη μικρότερη μπαταρία / βάρος χωρίς καλώδιο σύνδεσης στο ρεύμα
Οι τιμές μετρήθηκαν σύμφωνα με το πρότυπο EN 62841.
Επιτρεπόμενη θερμοκρασία περιβάλλοντος κατά τη λειτουργία:
-20 C έως 50 C (περιορισμένη απόδοση σε θερμοκρασίες κάτω από 0 C). Επιτρεπόμενες θερμοκρασίες κατά την αποθήκευση: 0 C έως 30 C
Εργαλείο της κατηγορίας βαθμού προστασίας
\~ Εναλλασσόμενο ρεύμα
Συνεχές ρεύμα
Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές).
⚠️ Τιμές εκπομπής Αυτές οι τιμές καθ
Αυτές οι τιμές καθιστούν δυνατή την εκτίμηση των εκπομπών του ηλεκτρικού εργαλείου και τη συγκριση διαφόρων ηλεκτρικών εργαλείων. Ανάλογα με τις συνθήκες εργασίας, την κατάσταση του ηλεκτρικού εργαλείου ή των εξαρτημάτων εργασίας μπορεί το πραγματικό φορτίο να είναι υψηλότερο ή χαμηλότερο. Για την εκτίμηση λάβετε υπόψη τα διαλείμματα εργασίας και τις φάσεις μικρού φορτίου. Με βάση τις αντίστοιχες προσαρμοσμένες τιμές εκτίμησης καθορίστε μέτρα προστασίας για τον χρήστη, π.χ. οργανωτικά μέτρα.
Συνολική τιμή κραδασμών (Διανυσματικό άθροισμα τριών διευθύνσεων) σύμφωνα με το EN 62841:
a_h,SG =Τιμή εκπομπής κραδασμών K_h,SG =Ανασφάλεια (ταλάντωση)
Τυπικές ηχητικές στάθμες Α:
L_pA =Στάθμη ηχητικής πίεσης
L_WA =Στάθμη ηχητικής ισχύος
K_pA, K_WA = A a i a
Κατά την εργασία μπορεί να υπάρξει υπέρβαση της στάθμης θορύβου των 80 dB(A).
Φοράτε ωτοασπίδες!
Ηλεκτρομαγνητικές παρεμβολές:
Κάτω από την επίδραση ισχυρών ηλεκτρομαγνητικών παρεμβολών από έξω, μπορεί να παρουσιαστούν μεμονωμένες προσωρινές διακυμάνσεις του αριθμού των στροφών ή να γίνει ενεργοποίηση της προστασίας από αθέλητη επανεκκίνηση. Σε αυτή την περίπτωση απενεργοποιήστε και ενεργοποιήστε ξανά το εργαλείο.
