ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KFMPB 1510 F METABO

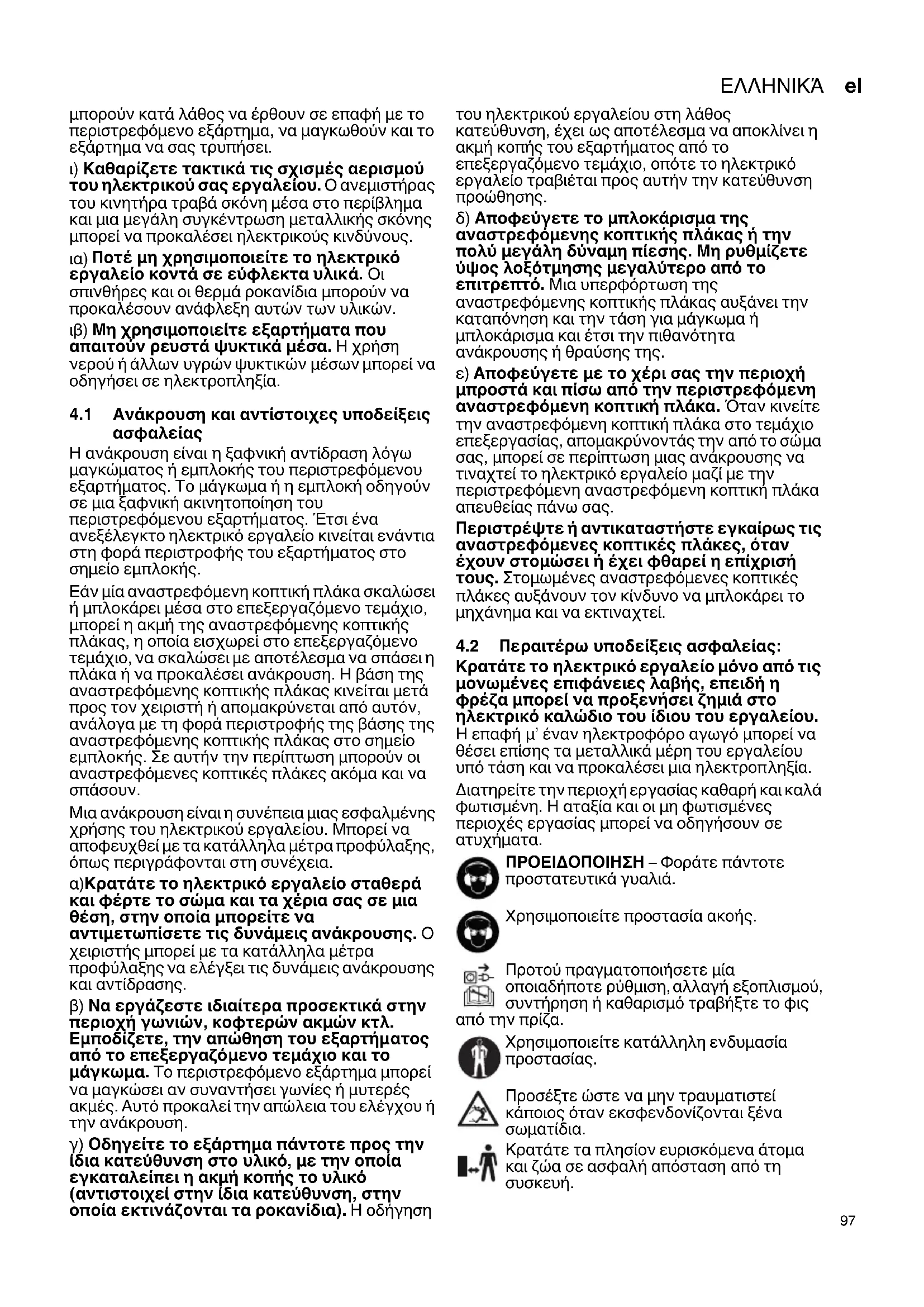

μπορούν κατά λάθος να έρθουν σε επαφή με το περιστρεφόμενο εξάρτημα, να μαγκωθούν και το εξάρτημα να σας τρυπήσει. ι) Καθαρίζετε τακτικά τις σχισμές αερισμού του ηλεκτρικού σας εργαλείου. Ο ανεμιστήρας του κινητήρα τραβά σκόνη μέσα στο περίβλημα και μια μεγάλη συγκέντρωση μεταλλικής σκόνης μπορεί να προκαλέσει ηλεκτρικούς κινδύνους.

Ποτέ μη χρησιμοποιείτε το ηλεκτρικό εργαλείο κοντά σε εύφλεκτα υλικά. Οι σπινθήρες και οι θερμά ροκανίδια μπορούν να προκαλέσουν ανάφλεξη αυτών των υλικών. ιβ) Μη χρησιμοποιείτε εξαρτήματα που απαιτούν ρευστά ψυκτικά μέσα. Η χρήση νερού ή άλλων υγρών ψυκτικών μέσων μπορεί να οδηγήσει σε ηλεκτροπληξία.

4.1 Ανάκρουση και αντίστοιχες υποδείξεις

Η ανάκρουση είναι η ξαφνική αντίδραση λόγω μαγκώματος ή εμπλοκής του περιστρεφόμενου εξαρτήματος. Το μάγκωμα ή η εμπλοκή οδηγούν σε μια ξαφνική ακινητοποίηση του περιστρεφόμενου εξαρτήματος. Έτσι ένα ανεξέλεγκτο ηλεκτρικό εργαλείο κινείται ενάντια στη φορά περιστροφής του εξαρτήματος στο σημείο εμπλοκής. Εάν μία αναστρεφόμενη κοπτική πλάκα σκαλώσει ή μπλοκάρει μέσα στο επεξεργαζόμενο τεμάχιο, μπορεί η ακμή της αναστρεφόμενης κοπτικής πλάκας, η οποία εισχωρεί στο επεξεργαζόμενο τεμάχιο, να σκαλώσει με αποτέλεσμα να σπάσει η πλάκα ή να προκαλέσει ανάκρουση. Η βάση της αναστρεφόμενης κοπτικής πλάκας κινείται μετά προς τον χειριστή ή απομακρύνεται από αυτόν, ανάλογα με τη φορά περιστροφής της βάσης της αναστρεφόμενης κοπτικής πλάκας στο σημείο εμπλοκής. Σε αυτήν την περίπτωση μπορούν οι αναστρεφόμενες κοπτικές πλάκες ακόμα και να

Μια ανάκρουση είναι η συνέπεια μιας εσφαλμένης χρήσης του ηλεκτρικού εργαλείου. Μπορεί να αποφευχθεί με τα κατάλληλα μέτρα προφύλαξης, όπως περιγράφονται στη συνέχεια. α)Κρατάτε το ηλεκτρικό εργαλείο σταθερά και φέρτε το σώμα και τα χέρια σας σε μια θέση, στην οποία μπορείτε να αντιμετωπίσετε τις δυνάμεις ανάκρουσης. Ο χειριστής μπορεί με τα κατάλληλα μέτρα προφύλαξης να ελέγξει τις δυνάμεις ανάκρουσης και αντίδρασης. β) Να εργάζεστε ιδιαίτερα προσεκτικά στην περιοχή γωνιών, κοφτερών ακμών κτλ. Εμποδίζετε, την απώθηση του εξαρτήματος από το επεξεργαζόμενο τεμάχιο και το μάγκωμα. Το περιστρεφόμενο εξάρτημα μπορεί να μαγκώσει αν συναντήσει γωνίες ή μυτερές ακμές. Αυτό προκαλεί την απώλεια του ελέγχου ή την ανάκρουση. γ) Οδηγείτε το εξάρτημα πάντοτε προς την ίδια κατεύθυνση στο υλικό, με την οποία εγκαταλείπει η ακμή κοπής το υλικό (αντιστοιχεί στην ίδια κατεύθυνση

οποία εκτινάζονται τα ροκανίδια). Η οδήγηση του ηλεκτρικού εργαλείου στη λάθος κατεύθυνση, έχει ως αποτέλεσμα να αποκλίνει η ακμή κοπής του εξαρτήματος από το επεξεργαζόμενο τεμάχιο, οπότε το ηλεκτρικό εργαλείο τραβιέται προς αυτήν την κατεύθυνση

δ) Αποφεύγετε το μπλοκάρισμα της αναστρεφόμενης κοπτικής πλάκας ή την πολύ μεγάλη δύναμη πίεσης. Μη ρυθμίζετε ύψος λοξότμησης μεγαλύτερο από το επιτρεπτό. Μια υπερφόρτωση της αναστρεφόμενης κοπτικής πλάκας αυξάνει την καταπόνηση και την τάση για μάγκωμα ή μπλοκάρισμα και έτσι την πιθανότητα ανάκρουσης ή θραύσης της. ε) Αποφεύγετε με το χέρι σας την περιοχή μπροστά και πίσω από την περιστρεφόμενη αναστρεφόμενη κοπτική πλάκα . Όταν κινείτε την αναστρεφόμενη κοπτική πλάκα στο τεμάχιο επεξεργασίας, απομακρύνοντάς την από το σώμα σας, μπορεί σε περίπτωση μιας ανάκρουσης να τιναχτεί το ηλεκτρικό εργαλείο μαζί με την περιστρεφόμενη αναστρεφόμενη κοπτική πλάκα απευθείας πάνω σας. Περιστρέψτε ή αντικαταστήστε εγκαίρως τις αναστρεφόμενες κοπτικές πλάκες, όταν έχουν στομώσει ή έχει φθαρεί η

τους. Στομωμένες αναστρεφόμενες κοπτικές πλάκες αυξάνουν τον κίνδυνο να μπλοκάρει το μηχάνημα και να εκτιναχτεί.

4.2 Περαιτέρω υποδείξεις ασφαλείας:

Κρατάτε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες επιφάνειες λαβής, επειδή η φρέζα μπορεί να προξενήσει ζημιά στο ηλεκτρικό καλώδιο του ίδιου του εργαλείου. Η επαφή μ’ έναν ηλεκτροφόρο αγωγό

θέσει επίσης τα μεταλλικά μέρη του εργαλείου υπό τάση και να προκαλέσει μια ηλεκτροπληξία. Διατηρείτε την περιοχή εργασίας καθαρή και καλά φωτισμένη. Η αταξία και οι μη φωτισμένες περιοχές εργασίας μπορεί να οδηγήσουν σε

ΠΡΟΕΙΔΟΠΟΙΗΣΗ – Φοράτε πάντοτε προστατευτικά γυαλιά. Χρησιμοποιείτε προστασία ακοής. Προτού πραγματοποιήσετε μία οποιαδήποτε ρύθμιση, αλλαγή εξοπλισμού, συντήρηση ή καθαρισμό τραβήξτε το φις από την πρίζα. Χρησιμοποιείτε κατάλληλη ενδυμασία προστασίας. Προσέξτε ώστε να μην τραυματιστεί κάποιος όταν εκσφενδονίζονται ξένα

Κρατάτε τα πλησίον ευρισκόμενα άτομα και ζώα σε ασφαλή απόσταση από τη συσκευή.ΕΛΛΗΝΙΚΆel

Κρατάτε τα μαλλιά, χαλαρά ρούχα, δάχτυλα και άλλα μέρη του σώματος μακριά από το μηχάνημα. Μπορεί να πιαστούν και να παρασυρθούν. Αν έχετε μακριά μαλλιά χρησιμοποιείτε ένα δίχτυ μαλλιών. Προειδοποίηση από περιστρεφόμενα

Κατά την εργασία με το εργαλείο σας να φοράτε πάντοτε προστατευτικά γυαλιά, γάντια εργασίας και σταθερά παπούτσια!

τραυματισμού από αιχμηρές ακμές. Φοράτε προστατευτικά γάντια. Οι αναστρεφόμενες κοπτικές πλάκες, η βάση τους, το τεμάχιο επεξεργασίας και τα ροκανίδια, μπορεί μετά τη δουλειά να είναι θερμά. Φοράτε προστατευτικά γάντια. Μια χαλασμένη ή ραγισμένη πρόσθετη λαβή πρέπει να αντικατασταθεί. Μη χρησιμοποιείτε το εργαλείο με ελαττωματική λαβή. Προτού πραγματοποιήσετε μία οποιαδήποτε

, αλλαγή εξοπλισμού, συντήρηση ή καθαρισμό τραβήξτε το φις από την πρίζα. Συνιστάται η χρήση μιας μόνιμης εγκατάστασης αναρρόφησης. Συνδέετε πάντα προηγουμένως ένα ρελέ διαρροής FI (RCD) με μέγ. ρεύμα ενεργοποίησης 30 mA. Σε περίπτωση απενεργοποίησης του εργαλείου μέσω του ρελέ διαρροής πρέπει το εργαλείο να ελεγχθεί και να καθαριστεί. Βλέπε στο κεφάλαιο 10. Καθαρισμός.

περίπτωση που πρόκειται να εργαστείτε για μεγαλύτερο χρονικό διάστημα, φορέστε οπωσδήποτε προστασία ακοής. Η επίδραση για μεγαλύτερο χρονικό διάστημα υψηλής ηχητικής στάθμης μπορεί να οδηγήσει σε βλάβη

Χρησιμοποιείτε μόνο κοφτερές και άφθαρτες αναστρεφόμενες κοπτικές πλάκες. Το τεμάχιο επεξεργασίας πρέπει να ακουμπά σταθερά και να είναι ασφαλισμένο, π.χ.

βοήθεια σφιγκτήρων. Τα μεγάλα τεμάχια επεξεργασίας πρέπει να υποστηρίζονται

Φροντίστε ώστε οι σπινθήρες και τα θερμά ροκανίδια που δημιουργούνται κατά τη χρήση να μην προκαλέσουν κανένα κίνδυνο, να μην εκτιναχτούν π.χ. επάνω στον χρήστη ή σε άλλα άτομα ή να αναφλέξουν εύφλεκτες ουσίες. Επικίνδυνες περιοχές πρέπει να προστατεύονται με δύσφλεκτα καλύμματα. Να έχετε πάντοτε έτοιμο στις επικίνδυνες περιοχές ένα κατάλληλο πυροσβεστικό μέσο. Κρατάτε το εργαλείο πάντοτε καλά με τα δύο χέρια από τις προβλεπόμενες χειρολαβές, στέκεστε σταθερά και εργάζεστε συγκεντρωμένοι. Κρατάτε τα χέρια σας μακριά από την περιοχή φρεζαρίσματος και από το χρησιμοποιούμενο

Μην πιάνετε το περιστρεφόμενο εξάρτημα! Απομακρύνετε τα πριονίδια και όμοια υλικά μόνον, όταν το εργαλείο είναι ακινητοποιημένο. Τραβήξτε το φις από την πρίζα του ρεύματος. Δεν επιτρέπεται η χρήση χαλασμένων, μη στρογγυλών και δονούμενων εργαλείων. Μην εργάζεστε με το μηχάνημα επάνω από το κεφάλι σας. Μη χρησιμοποιείτε ποτέ ένα ατελές εργαλείο ή ένα εργαλείο , στο οποίο έγινε μια μη επιτρεπτή

Μείωση επιβάρυνσης από σκόνη: Σωματίδια, τα οποία δημιουργούνται κατά την εργασία με το παρόν εργαλείο, ενδέχεται να περιέχουν ουσίες, οι οποίες μπορεί να προξενήσουν καρκίνο, αλλεργικές αντιδράσεις, νοσήματα του αναπνευστικού συστήματος, γενετικές ανωμαλίες ή άλλες βλάβες της αναπαραγωγής. Ορισμένα παραδείγματα αυτών των ουσιών είναι τα εξής: Μόλυβδος (σε μολυβδούχα επιχρίσματα), ορυκτή σκόνη (από δομικούς λίθους, σκυρόδεμα και τα παρόμοια), πρόσθετες ουσίες για την επεξεργασία ξυλείας (χρωμικό, μέσα προστασίας ξυλείας), ορισμένα είδη ξυλείας (όπως σκόνη δρυός ή οξιάς), μέταλλα, αμίαντος. Ο κίνδυνος εξαρτάται από τη διάρκεια, στην οποία ο χρήστης ή άτομα που βρίσκονται κοντά

εκτίθενται στην επιβάρυνση. Αυτά τα σωματίδια δεν πρέπει να εισχωρήσουν

Για να μειωθεί η επιβάρυνση από αυτές τις ουσίες: Φροντίστε για καλό αερισμό του χώρου εργασίας και φοράτε κατάλληλο εξοπλισμό προστασίας όπως μάσκες προστασίας της αναπνοής, οι οποίες μπορούν να φιλτράρουν μικροσκοπικά μικρά

Προσέξτε τις οδηγίες που ισχύουν για το υλικό, το προσωπικό, την περίπτωση εφαρμογής και το σημείο χρήσης (π.χ. κανονισμοί εργασιακής ασφάλειας, απόρριψη). Συλλέξτε τα σωματίδια που προκύπτουν στο σημείο της δημιουργίας τους, αποφύγετε τις συσσωρεύσεις στον περιβάλλοντα χώρο. Μειώστε την επιβάρυνση από τη σκόνη με τους εξής τρόπους: - στρέφοντας τα εξερχόμενα σωματίδια και

σκόνη απαερίων του εργαλείου όχι πάνω σας ή προς άτομα που βρίσκονται κοντά σας ή πάνω σε συσσωρευμένη σκόνη, - χρησιμοποιώντας μία εγκατάσταση αναρρόφησης και/ή μία συσκευή καθαρισμού

- αερίζοντας καλά τον χώρο εργασίας και διατηρώντας τον καθαρό αναρροφώντας τους ρύπους. Το σκούπισμα ή το ξεφύσημα στροβιλίζει τη

- Αναρροφάτε ή πλένετε την ενδυμασία προστασίας. Μην ξεφυσάτε, χτυπάτε ή καθαρίζετε με βούρτσες. Βλέπε σελίδα 2 και 3. 1 Κλειστή τοξωτή χειρολαβή 2 Οδοντωτές ροδέλες 3 Βίδες τύπου πεταλούδας

5. ΕπισκόπησηΕΛΛΗΝΙΚΆ el

4 Κοχλιοτομημένες οπές στο περίβλημα του κιβωτίου μετάδοσης 5 Πλευρική χειρολαβή * 6 Κλίμακα (ύψος λοξότμησης) 7 Δακτύλιος ρύθμισης (ύψος λοξότμησης) 8 Βίδες σύσφιγξης του δακτυλίου κλίμακας 9 Δακτύλιος κλίμακας (ύψος λοξότμησης) 10 Ρυθμιστικός τροχός του αριθμού στροφών * 11 Ηλεκτρονική ενδεικτική λυχνία * 12 Χειρολαβή 13 Βίδες των ελασμάτων προστασίας από τα

14 Ελάσματα προστασίας από τα ροκανίδια 15 Ράγα

16 Βέλος = προβλεπόμενη κατεύθυνση εργασίας 17 Κλίμακα (γωνία λοξότμησης) 18 Βίδες (γωνία λοξότμησης) 19 Εξάρτημα συγκράτησης αναστρεφόμενης κοπτικής πλάκας / κεφαλή φρέζας 20 Αναστρεφόμενη κοπτική πλάκα 21 Βίδα στερέωσης της αναστρεφόμενης κοπτικής

22 Συρόμενος διακόπτης * 23 Διακόπτης Paddle * 24 Κουμπί ασφάλισης * 25 Πληκτροδιακόπτης * 26 Ρολό οδήγησης 27 Κλίμακα (διάμετρος σωλήνων) *ανάλογα του εξοπλισμού Πριν τη θέση σε λειτουργία ελέγξτε αν η τάση και η συχνότητα που αναφέρονται στην πινακίδα τύπου ταυτίζονται με τα στοιχεία του ηλεκτρικού σας δικτύου. Συνδέετε πάντα προηγουμένως ένα ρελέ διαρροής FI (RCD) με μέγ. ρεύμα ενεργοποίησης 30 mA.

6.1 Τοποθέτηση της πρόσθετης

Εργάζεστε μόνο εφόσον έχει τοποθετηθεί η κλειστή τοξωτή χειρολαβή (1) ή η πλευρική χειρολάβη (5) (αναλόγως του εξοπλισμού). Τοποθετήστε τη χειρολαβή όπως εμφανίζεται στην εικόνα (βλέπε σελίδα 2, εικ. Α). Τοποθέτηση κλειστής τοξωτής χειρολαβής (1) - Τοποθετήστε τους δίσκους ασφάλισης (2) στα αριστερά και στα δεξιά πάνω στη χειρολαβή (1). - Ωθήστε τη χειρολαβή (1) μαζί με τους δίσκους ασφάλισης (2) από μπροστά στο περίβλημα μηχανισμού μετάδοσης κίνησης

- Τοποθετήστε τις πεταλούδες (3) αριστερά και δεξιά στη χειρολαβή (1) και βιδώστε τις

- Ρυθμίστε την επιθυμητή γωνία της χειρολαβής (1). - Σφίξτε δυνατά τις βίδες τύπου πεταλούδας (3) αριστερά και δεξιά με το χέρι. Τοποθέτηση πλευρικής χειρολαβής (5) (αναλόγως του εξοπλισμού, μόνο στο KFM 15-10 F, KFMPB 15-10 F): Κατά το φρεζάρισμα μικρών γωνιών (ρύθμιση < 30°) ενδέχεται ανάλογα με

συνθήκες εργασίας να ενδείκνυται να χρησιμοποιείτε την πλευρική χειρολαβή (5) αντί της κλειστής τοξωτής χειρολαβής (1). Σε μεγαλύτερες γωνίες χρησιμοποιείτε πάντοτε την κλειστή τοξωτή χειρολαβή (1), για να μπορείτε να κρατάτε το μηχάνημα σταθερά. - Βιδώστε την πλευρική χειρολαβή (5) σταθερά στη δεξιά ή την αριστερή πλευρά του μηχανήματος. Προτού πραγματοποιήσετε μία οποιαδήποτε

, αλλαγή εξοπλισμού, συντήρηση ή καθαρισμό τραβήξτε το φις από την πρίζα. Οι αναστρεφόμενες κοπτικές πλάκες, η βάση τους, το τεμάχιο επεξεργασίας και τα ροκανίδια, μπορεί μετά τη δουλειά να είναι θερμά. Φοράτε προστατευτικά γάντια. Κίνδυνος σύνθλιψης! Φοράτε προστατευτικά γάντια.

7.1 Ρύθμιση γωνίας λοξότμησης

1. Δείτε την ένδειξη για τη ρυθμισμένη γωνία

2. Αφαιρέστε τις βίδες (13) και ωθήστε προς τα

πάνω τα δύο ελάσματα προστασίας από τα ροκανίδια (14) (στα αριστερά και στα δεξιά του μηχανήματος).

3. Αφαιρέστε τις βίδες (18) (μπροστά και πίσω)

και ρυθμίστε τη γωνία λοξότμησης περιστρέφοντας τη ράγα οδήγησης (15) έως την επιθυμητή γωνία. Δείτε την ένδειξη για τη

γωνία λοξότμησης στην κλίμακα (17).

4. Συσφίξτε με δύναμη τις βίδες (18) (μπροστά

5. Ωθήστε μέχρι τέλους προς τα κάτω τα δύο

ελάσματα προστασίας από τα ροκανίδια (14) (στα αριστερά και στα δεξιά του μηχανήματος). Συσφίξτε τις βίδες (13) (στα αριστερά και στα δεξιά του μηχανήματος).

6. Όταν αλλάζει η γωνία λοξότμησης, αλλάζει

το ύψος λοξότμησης (εκ του σχεδιασμού). Για τον λόγο αυτό, κάθε φορά που προσαρμόζετε τη γωνία λοξότμησης θα πρέπει να ρυθμίζετε εκ νέου και το ύψος λοξότμησης. Βλέπε στο κεφάλαιο 7.2

7.2 Ρύθμιση ύψους λοξότμησης

Ρυθμίζετε πρώτα τη γωνία λοξότμησης:

1. Ελέγχετε αρχικά αν έχει ρυθμιστεί η

επιθυμητή γωνία λοξότμησης: Δείτε την ένδειξη για τη ρυθμισμένη γωνία λοξότμησης στην κλίμακα (17). Προσαρμόστε την, αν χρειάζεται. Βλέπε στο κεφάλαιο 7.1

6. Θέση σε λειτουργία

7. ΡύθμισηΕΛΛΗΝΙΚΆel

Προσδιορισμός τιμής ρύθμισης: Υπόδειξη: Ρυθμίζετε τα υψηλά ύψη λοξότμησης πάντοτε σε πολλές διαδικασίες φρεζαρίσματος (τουλάχιστον 3). Τα σκληρά υλικά απαιτούν ακόμη περισσότερες διαδικασίες φρεζαρίσματος. Με αυτόν τον τρόπο προκύπτουν τα ακόλουθα πλεονεκτήματα: μεγαλύτερος χρόνος αντοχής των αναστρεφόμενων κοπτικών πλακών, υψηλότερη ποιότητα επιφάνειας στο υλικό που τίθεται σε επεξεργασία, μεγαλύτερη άνεση κατά την εργασία.

υπερβαίνετε το "μέγιστο ύψος λοξότμησης ανά διαδικασία φρεζαρίσματος" που αναγράφεται παρακάτω. KFM 15...(στις 45°):

1. Διαδικασία φρεζαρίσματος: μεγ. 6 mm

2 +3 Διαδικασία φρεζαρίσματος: μεγ. 2 mm KFM 17...(στις 45°)

1. Διαδικασία φρεζαρίσματος: μεγ. 9 mm

2 +3 Διαδικασία φρεζαρίσματος: μεγ. 3 mm Μην υπερβαίνετε το μέγιστο επιτρεπόμενο ύψος λοξότμησης (h max ) (βλέπε κεφάλαιο Τεχνικά

Για βέλτιστη ποιότητα επιφάνειας συνιστάται η αφαίρεση μικρής ποσότητας υλικού κατά την τελευταία διαδικασία φρεζαρίσματος.

2. Επιλέξτε το διάγραμμα που ισχύει για το

μηχάνημά σας (βλέπε οπίσθια όψη).

3. Επιλέξτε τη γραμμή που ισχύει για τη

ρυθμισμένη γωνία λοξότμησης (βλέπε οπίσθια

4. Παράδειγμα για γωνία λοξότμησης 45° και

επιθυμητό ύψος λοξότμησης 3 mm (βλέπε εικόνα παρακάτω). Αποτέλεσμα: Τιμή ρύθμισης = 2,0. Επιλέξτε στον άξονα Y το ύψος λοξότμησης που θέλετε να ρυθμίσετε. Τραβήξτε μια οριζόντια γραμμή έως το σημείο τομής με τη γραμμή. Από αυτό το σημείο τομής, τραβήξτε μια κάθετη γραμμή έως τον άξονα Χ. Δείτε την τιμή στον άξονα Χ. Αυτήν την τιμή "Χ" πρέπει τώρα να ρυθμίσετε με τον ακόλουθο τρόπο στο

Υπόδειξη: Το διάγραμμα αναφέρεται σε τεμάχια επεξεργασίας με έντονες γωνίες. Σε τεμάχια επεξεργασίας με στρογγυλεμένες γωνίες πρέπει αυτό να λαμβάνεται υπόψη κατά τη ρύθμιση του ύψους της φάσας. Ρύθμιση ύψους λοξότμησης:

5. Τραβήξτε προς τα πάνω τον δακτύλιο

ρύθμισης (7) και περιστρέψτε τον με τέτοιον τρόπο, ώστε στην κλίμακα (9) να είναι ρυθμισμένη η τιμή "Χ" από το διάγραμμα. Βλέπε εικόνα (παρακάτω): Ρυθμισμένη τιμή "Χ" = 2,0. (Μία περιστροφή αντιστοιχεί σε "Χ"=3. Για μεγαλύτερες τιμές Χ: πραγματοποιήστε περισσότερες περιστροφές. Η κλίμακα (6) χρησιμεύει στον κατά προσέγγιση προσανατολισμό κατά τη ρύθμιση).

6. Πραγματοποιήστε δοκιμαστικό φρεζάρισμα.

7. Αν θέλετε να ρυθμίσετε με μεγάλη ακρίβεια το

ύψος λοξότμησης για την τελευταία διαδικασία φρεζαρίσματος, ακολουθήστε την παρακάτω διαδικασία: Πραγματοποιήστε δοκιμαστικό φρεζάρισμα. Μετρήστε το φρεζαρισμένο ύψος λοξότμησης και αν χρειάζεται προσαρμόστε το περιστρέφοντας τον δακτύλιο ρύθμισης (7) κατά μία γραμμή κλίμακας: Δεξιόστροφη περιστροφή = μεγαλύτερο ύψος λοξότμησης. Αριστερόστροφη περιστροφή = μικρότερο ύψος λοξότμησης. Πραγματοποιήστε ένα επιπλέον δοκιμαστικό φρεζάρισμα. Επαναλάβετε το βήμα αυτό, αν χρειάζεται.

8.1 Ενεργοποίηση/Απενεργοποίηση

Οδηγείτε το εργαλείο πάντοτε με τα δύο

Πρώτα ενεργοποιείτε το εργαλείο και μετά πλησιάζετε το εξάρτημα στο τεμάχιο επεξεργασίας. Αποφεύγετε το ακούσιο ξεκίνημα: Απενεργοποιείτε πάντοτε το εργαλείο, όταν απομακρύνετε το φις από την πρίζα του ρεύματος ή όταν παρουσιαστεί μια διακοπή ρεύματος. Σε περίπτωση συνεχούς λειτουργίας το εργαλείο εξακολουθεί να λειτουργεί, όταν σας ξεφύγει από το χέρι. Γι’ αυτό να κρατάτε το

εργαλείο πάντοτε καλά με τα δύο χέρια από τις προβλεπόμενες χειρολαβές, να στέκεστε σταθερά και να εργάζεστε συγκεντρωμένοι. Αποφύγετε τον στροβιλισμό ή την αναρρόφηση σκόνης και πριονιδιού από το εργαλείο. Ακουμπάτε το εργαλείο μετά την απενεργοποίηση, μόνον αφού πρώτα ακινητοποιηθεί ο κινητήρας.

(βλέπε σελίδα 3, εικόνα B): Ενεργοποίηση: Σπρώξτε τον συρόμενο διακόπτη (22) προς τα εμπρός. Για τη συνεχή λειτουργία πιέστε τον προς τα κάτω, ώσπου να

Απενεργοποίηση: Πατήστε την πίσω άκρη του συρόμενου διακόπτη (22) και αφήστε τον

(βλέπε σελίδα 3, εικόνα B): Ενεργοποίηση: Σπρώξτε τον διακόπτη Paddle (23) προς την κατεύθυνση του βέλους και κατόπιν πατήστε τον διακόπτη Paddle (23). Απενεργοποίηση: Αφήστε τον διακόπτη Paddle (23).

(βλέπε σελίδα 3, εικόνα B): Σύντομη λειτουργία: Ενεργοποίηση: Πιέστε μέσα το κουμπί ασφάλισης (24) και μετά πατήστε τον πληκτροδιακόπτη (25). Αφήστε το κουμπί ασφάλισης (24) ελεύθερο. Απενεργοποίηση: Αφήστε τον πληκτροδιακόπτη (25). Συνεχής λειτουργία: Ενεργοποίηση: Πατήστε μέσα το κουμπί ασφάλισης (24) και κρατήστε το πατημένο. Πατήστε τον πληκτροδιακόπτη (25) και κρατήστε τον πατημένο. Το εργαλείο είναι τώρα ενεργοποιημένο. Τώρα πιέστε μέσα

ασφάλισης (24) ακόμα μια φορά, για να ασφαλίσετε τον πληκτροδιακόπτη (25) (συνεχής λειτουργία). Απενεργοποίηση: Πατήστε τον πληκτροδιακόπτη (25) και αφήστε τον

8.2 Ρύθμιση του αριθμού των στροφών

(KFM 15-10 F) Με τον τροχίσκο ρύθμισης (10) μπορεί να προεπιλεγεί ο αριθμός στροφών και να αλλάξει

• Οι θέσεις 1-6 αντιστοιχούν περίπου στους ακόλουθους αριθμούς στροφών χωρίς φορτίο: 1 p. 7800
• / min 4 p. 1020
• 0 / min 2 p. 8600
• / min 5 p. 1110
• 0 / min 3 p. 9400
• / min 6 p. 1220
• 0 / min Η ηλεκτρονική ρύθμιση VTC καθιστά δυνατή την εργασία ανάλογα με το υλικό και ένα σχεδόν σταθερό αριθμό στροφών, ακόμα και υπό φορτίο. Συστάσεις αριθμού στροφών για διάφορα υλικά: Αλουμίνιο, χαλκός, ορείχαλκος -6 Χάλυβας έως 400 N/mm p. 4

..............................2-4 Ανοξείδωτος χάλυβας .................................. 1-3 Η ιδανική ρύθμιση εξακριβώνεται καλύτερα με μια πρακτική δοκιμή.

8.3 Γενικές υποδείξεις εργασίας

1. Ελέγξτε τις αναστρεφόμενες κοπτικές πλάκες

(20). Αντικαθιστάτε ελαττωματικές ή φθαρμένες αναστρεφόμενες κοπτικές

2. Στερεώστε το τεμάχιο επεξεργασίας με τη

βοήθεια σφιγκτήρων ώστε να μη δονείται.

3. Κατά την επεξεργασία σωλήνων, λαμβάνετε

υπόψη το κεφάλαιο 8.4.

γωνία της λοξότμησης (βλέπε κεφάλαιο 7.1).

5. Ρυθμίστε το ύψος της λοξότμησης (βλέπε

6. Κρατάτε το εργαλείο πάντοτε καλά με τα δύο

χέρια από τις προβλεπόμενες χειρολαβές, στέκεστε σταθερά και εργάζεστε συγκεντρωμένοι.

7. Οι αναστρεφόμενες κοπτικές πλάκες (20) δεν

ακουμπούν το τεμάχιο επεξεργασίας. Ενεργοποιείτε πρώτα το εργαλείο και μόνον τότε τοποθετείτε το εργαλείο

οδήγησης (15) επάνω στο τεμάχιο επεξεργασίας και στη συνέχεια εισέρχεστε αργά με το εργαλείο στο τεμάχιο επεξεργασίας.

8. Οδηγείτε το μηχάνημα μόνο προς την

κατεύθυνση που υποδεικνύεται μέσω ενός βέλους (16). Ωθείτε το εργαλείο μόνο προς την κατεύθυνση του βέλους (16). Διαφορετικά υπάρχει κίνδυνος ανάκρουσης. Να εργάζεστε με μέτρια προώθηση, προσαρμοσμένη στο προς επεξεργασία υλικό. Κανένα μάγκωμα, καμία πίεση, καμία

9. Οδηγείτε το εργαλείο έτσι ώστε η ράγα

οδήγησης (15) να ακουμπάει στο τεμάχιο επεξεργασίας. 10.Τέλος της εργασίας: Απομακρύνετε το εργαλείο από το προς επεξεργασία τεμάχιο, απενεργοποιήστε το εργαλείο. Αφήστε τον κινητήρα να ακινητοποιηθεί, αποθέστε το

8.4 Επεξεργασία σωλήνων στο εξωτερικό

1. Προσδιορίστε τη διάμετρο του σωλήνα που

πρόκειται να υποβάλετε σε επεξεργασία.

2. Βλέπε σελίδα 3, εικόνα C: Τοποθετήστε το

ρολό οδήγησης (26) όπως εμφανίζεται στη ράγα οδήγησης (15). Μετακινήστε το ρολό οδήγησης (26) και ρυθμίστε το στην κλίμακα (27) στη διάμετρο του σωλήνα. Συσφίξτε το παξιμάδι του ρολού οδήγησης με ένα διπλό κλειδί και στερεώστε με τον τρόπο αυτό το ρολό οδήγησης.ΕΛΛΗΝΙΚΆel

3. Λαμβάνετε υπόψη τις γενικές υποδείξεις για

την εκτέλεση εργασιών (κεφάλαιο 8.3).

4. Κρατάτε το εργαλείο πάντοτε καλά με τα δύο

χέρια από τις προβλεπόμενες χειρολαβές, στέκεστε σταθερά και εργάζεστε συγκεντρωμένοι.

5. Τοποθετήστε το μηχάνημα με το ρολό

οδήγησης (26) στην εξωτερική επιφάνεια του σωλήνα. Στη συνέχεια, τοποθετήστε τη ράγα οδήγησης στην επιφάνεια του

6. Οι αναστρεφόμενες κοπτικές πλάκες (20) δεν

ακουμπούν ακόμη το τεμάχιο επεξεργασίας. Ενεργοποιήστε πρώτα το μηχάνημα και στη συνέχεια ανατρέψτε το με αργές κινήσεις γύρω από το ρολό οδήγησης (26) για να φέρετε την κεφαλή φρεζαρίσματος στο τεμάχιο επεξεργασίας.

7. Λαμβάνετε υπόψη τις γενικές υποδείξεις για

την εκτέλεση εργασιών (κεφάλαιο 8.3).

Δυνατότητα περιστροφής της ράγας οδήγησης (15) Στην KFM 16-15 ο οδηγός (15) είναι τοποθετημένος εγκάρσια. Στις περισσότερες εργασίες μπορούν έτσι να αναληφθούν μεγάλες δυνάμεις με καλύτερο τρόπο και να γίνει η εργασία πιο εύκολη. Σε περίπτωση που θέλετε για ειδικές εργασίες τον οδηγό (15) τοποθετημένο κατά μήκος, το τμήμα εξυπηρέτησης πελατών μπορεί να σας διαθέσει

9.1 Αντικατάσταση αναστρεφόμενων

κοπτικών πλακών Προτού πραγματοποιήσετε μία οποιαδήποτε ρύθμιση, αλλαγή εξοπλισμού, συντήρηση ή καθαρισμό τραβήξτε το φις από την πρίζα. Οι αναστρεφόμενες κοπτικές πλάκες, η βάση τους, το τεμάχιο επεξεργασίας και τα ροκανίδια, μπορεί μετά τη δουλειά να είναι θερμά. Φοράτε προστατευτικά γάντια. Ελέγχετε τακτικά τη βάση των αναστρεφόμενων κοπτικών πλακών (19). Αναθέστε την επισκευή/ αντικατάσταση ελαττωματικών ή φθαρμένων βάσεων αναστρεφόμενων κοπτικών πλακών. Ελέγχετε τακτικά τις αναστρεφόμενες κοπτικές πλάκες (20). Αντικαθιστάτε ελαττωματικές ή φθαρμένες αναστρεφόμενες κοπτικές πλάκες. Περιστρέψτε ή αντικαταστήστε εγκαίρως τις αναστρεφόμενες κοπτικές πλάκες, όταν έχουν στομώσει ή έχει φθαρεί η επίχρισή τους. Οι φθαρμένες αναστρεφόμενες κοπτικές πλάκες

τον κίνδυνο εμπλοκής ή απότομης ενεργοποίησης του μηχανήματος ή πρόκλησης βλάβης στη διάταξη στερέωσης της αναστρεφόμενης κοπτικής πλάκας (19). Μη χρησιμοποιείτε φθαρμένες ή κατεστραμμένες αναστρεφόμενες κοπτικές

Περιστρέφετε ή αντικαθιστάτε πάντοτε όλες τις αναστρεφόμενες κοπτικές πλάκες. Χρησιμοποιείτε αποκλειστικά τις αναστρεφόμενες κοπτικές πλάκες που είναι εγκεκριμένες από την Metabo. Βλέπε στο κεφάλαιο Εξαρτήματα. Εικόνα Α: κανονική φθορά: περιστρέψτε / αντικαταστήστε την αναστρεφόμενη κοπτική

Εικόνα Β: φθορά κατά την επεξεργασία σκληρών υλικών: περιστρέψτε / αντικαταστήστε την αναστρεφόμενη κοπτική πλάκα. Σε περίπτωση σημαντικής φθοράς, διακόψτε τη χρήση της αναστρεφόμενης κοπτικής πλάκας και αντικαταστήστε την.

1. Αφαιρέστε τις βίδες (13) και ωθήστε προς τα

πάνω ένα έλασμα προστασίας από

2. Αν χρειάζεται, περιστρέψτε το εξάρτημα

συγκράτησης της αναστρεφόμενης κοπτικής πλάκας (19) χειροκίνητα.

3. Ξεβιδώστε τη βίδα στερέωσης (21) και

αφαιρέστε την πλάκα κοπής (20).

4. Καθαρίστε την αναστρεφόμενη κοπτική πλάκα

(20) και τις επιφάνειες σύσφιγξης στη διάταξη στερέωσης της αναστρεφόμενης κοπτικής πλάκας (19).

5. Περιστρέψτε την πλάκα κοπής ή, εάν όλες οι

ακμές είναι στομωμένες, χρησιμοποιήστε νέα πλάκα κοπής.

6. Σφίξτε ξανά την πλάκα κοπής (20) με τη βίδα

στερέωσης (21). Ροπή στρέψης: 3,5 Nm.

7. Ωθήστε το έλασμα προστασίας από τα

ροκανίδια (14) μέχρι τέλους προς τα κάτω. Σφίξτε καλά τις βίδες (13). Υπόδειξη: Οι αιτίες για αναστρεφόμενες κοπτικές πλάκες με σπασμένες γωνίες ή σε ακραία περίπτωση για σπασμένες αναστρεφόμενες κοπτικές πλάκες μπορούν να είναι οι εξής: - Κτύποι στην αναστρεφόμενη κοπτική πλάκα λόγω εσφαλμένου τρόπου εργασίας: λάβετε υπόψη σας το κεφάλαιο 8.3. - Το τεμάχιο επεξεργασίας δονείται: στερεώστε το τεμάχιο επεξεργασίας με τη βοήθεια σφιγκτήρων ώστε να μη δονείται. - Η αναστρεφόμενη κοπτική πλάκα δεν έχει στερεωθεί σωστά: καθαρίζετε πάντοτε τις

σύσφιγξης και τηρείτε τη ροπή

- Η αναστρεφόμενη κοπτική πλάκα δεν έχει στερεωθεί σωστά: οι αναστρεφόμενες κοπτικές πλάκες που έχουν φθαρεί σημαντικά δεν διαθέτουν επαρκή επιφάνεια τοποθέτησης και για τον λόγο αυτό δεν μπορούν να στερεώνονται επαρκώς. Αντικαταθιστάτε τις αναστρεφόμενες κοπτικές πλάκες που Τραβήξτε το φις από την πρίζα του ρεύματος. Τα ροκανίδια και τα σωματίδια μπορούν

επικαθίσουν στην κεφαλή της φρέζας (19). Αυτό μπορεί να οδηγήσει σε μπλοκάρισμα της κεφαλής φρέζας. Καθαρίζετε τακτικά την κεφαλή της φρέζας και το περιβάλλον εργασίας της και αφαιρείτε τα ροκανίδια και ξένα σωματίδια Κατά την επεξεργασία ενδέχεται να επικαθίσουν σωματίδια στο εσωτερικό του ηλεκτρικού εργαλείου. Αυτό επηρεάζει δυσμενώς την ψύξη

ηλεκτρικού εργαλείου. Αγώγιμες επικαθίσεις ενδέχεται να επηρεάσουν δυσμενώς τη μόνωση προστασίας του ηλεκτρικού εργαλείου και να προξενήσουν ηλεκτρικούς κινδύνους. Αναρροφάτε τους ρύπους στο ηλεκτρικό εργαλείο τακτικά, συχνά και πολύ καλά μέσα από όλες τις μπροστινές και πίσω εγκοπές αερισμού. Αποσυνδέστε προηγουμένως το ηλεκτρικό εργαλείο από την τροφοδοσία ενέργειας και

ταυτόχρονα γυαλιά και μάσκα προστασίας. KFM 15-10 F, KFMPB 15-10 F: Η ηλεκτρονική ενδεικτική λυχνία (11) ανάβει και ο αριθμός των στροφών με φορτίο μειώνεται. Η καταπόνηση του εργαλείου είναι πολύ υψηλή! Αφήστε το εργαλείο να λειτουργήσει στο ρελαντί (χωρίς φορτίο), ώσπου να σβήσει η ηλεκτρονική ενδεικτική

-Το εργαλείο δεν λειτουργεί. Η ένδειξη ηλεκτρονικού σήματος (11) (

από τον εξοπλισμό) αναβοσβήνει. Η προστασία από αθέλητη επανεκκίνηση έχει ενεργοποιηθεί. Εάν το φις (ρευματολήπτης) τοποθετηθεί στην πρίζα με ενεργοποιημένο το εργαλείο ή αποκατασταθεί η τροφοδοσία του ρεύματος μετά από μια διακοπή, το εργαλείο δεν λειτουργεί. Θέστε το εργαλείο εκτός λειτουργίας και ξανά σε λειτουργία. KFM 16-15 F: - Προστασία από αθέλητη επανεκκίνηση

το φις (ρευματολήπτης) τοποθετηθεί στην πρίζα με ενεργοποιημένο το εργαλείο ή αποκατασταθεί η τροφοδοσία του ρεύματος μετά από μια διακοπή, το εργαλείο δεν λειτουργεί. Θέστε το εργαλείο εκτός λειτουργίας και ξανά σε λειτουργία. - Προστασία έναντι υπερφόρτισης: Ο αριθμός στροφών με φορτίο μειώνεται. Η θερμοκρασία της περιέλιξης είναι πολύ

! Αφήστε το εργαλείο να λειτουργήσει στο ρελαντί (χωρίς φορτίο), μέχρι να κρυώσει. - Οι διαδικασίες ενεργοποίησης προκαλούν σύντομες πτώσεις της τάσης. Σε περίπτωση δυσμενών συνθηκών στο δίκτυο του ρεύματος μπορούν να εμφανιστούν προβλήματα σε άλλες συσκευές. Σε περίπτωση εμπεδήσεων δικτύου μικρότερες από 0,4 Ω δεν αναμένονται προβλήματα. Χρησιμοποιείτε μόνο γνήσιο πρόσθετο εξοπλισμό της Metabo. Χρησιμοποιείτε μόνον πρόσθετο εξοπλισμό, ο οποίος ικανοποιεί τις απαιτήσεις και τα χαρακτηριστικά στοιχεία που αναφέρονται σε αυτές τις οδηγίες λειτουργίας. Τοποθετείτε τον πρόσθετο εξοπλισμό με ασφάλεια. Όταν χρησιμοποιείται το εργαλείο σε ένα στήριγμα: Στερεώστε με ασφάλεια το εργαλείο. Η απώλεια του ελέγχου μπορεί να οδηγήσει σε τραυματισμούς. A 10 Αναστρεφόμενες πλάκες HM γενικής χρήσης.............................................. 6.23564 B Βίδα στερέωσης για αναστρε φόμενες πλάκες ............................... 6.23566 C Πείρος ψυκτικού λιπαντικού............. 6.23443 Πλήρες πρόγραμμα εξαρτημάτων, βλέπε www.metabo.com ή στον κατάλογο. Οι επισκευές των ηλεκτρικών εργαλείων επιτρέπεται να διενεργούνται μόνο από ηλεκτροτεχνίτες! Για ηλεκτρικά εργαλεία Metabo που έχουν ανάγκη επισκευής απευθυνθείτε στην αντίστοιχη αντιπροσωπεία της Metabo. Διευθύνσεις βλέπε www.metabo.com. Τους καταλόγους ανταλλακτικών μπορείτε να

κατεβάσετε από τη διεύθυνση www.metabo.com. Τηρείτε τους εθνικούς κανονισμούς για την απόρριψη σύμφωνα με τους κανόνες προστασίας του περιβάλλοντος και για την ανακύκλωση των άχρηστων εργαλείων, συσκευασιών και πρόσθετου εξοπλισμού. Μόνο για χώρες της ΕΕ: Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων! Σύμφωνα µε την ευρω- παϊκή οδηγία 2012/19/EU περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωµάτωσή της στο εθνικό δίκαιο, τα μεταχειρισμένα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση µε τρόπο φιλικό προς το περιβάλλον.

11. Επιδιόρθωση βλαβών

12. Πρόσθετος εξοπλισμός

14. Προστασία περιβάλλοντοςΕΛΛΗΝΙΚΆel

Διευκρινίσεις σχετικά με τα στοιχεία στη σελίδα 4. Διατηρούμε το δικαίωμα για αλλαγές, που εξυπηρετούν την τεχνική πρόοδο. n=Αριθμός στροφών χωρίς φορτίο (μέγιστος αριθμός στροφών)

=Ονομαστική απορροφούμενη ισχύς

max =Μέγιστο ύψος λοξότμησης

max =Μέγιστο πλάτος λοξότμησης a= γωνία λοξότμησης

min =ελάχιστη διάμετρος σωλήνα m=Βάρος χωρίς καλώδιο σύνδεσης στο

Οι τιμές μετρήθηκαν σύμφωνα με το πρότυπο EN 60745. Εργαλείο της κατηγορίας βαθμού προστασίας

~ Εναλλασσόμενο ρεύμα Τα αναφερόμενα τεχνικά στοιχεία εννοούνται με ανοχές (σύμφωνα με τις εκάστοτε ισχύουσες τεχνικές προδιαγραφές). Τιμές εκπομπής Αυτές οι τιμές καθιστούν δυνατή την εκτίμηση των εκπομπών του ηλεκτρικού εργαλείου και τη σύγκριση διαφόρων ηλεκτρικών εργαλείων. Ανάλογα με τις συνθήκες εργασίας, την κατάσταση του ηλεκτρικού εργαλείου ή των εξαρτημάτων εργασίας μπορεί η

επιβάρυνση να είναι υψηλότερη ή χαμηλότερη. Για την εκτίμηση λάβετε υπόψη τα διαλείμματα εργασίας και τις φάσεις μικρότερου φορτίου. Με βάση τις αντίστοιχες προσαρμοσμένες τιμές εκτίμησης καθορίστε μέτρα προστασίας για τον χρήστη, π.χ. οργανωτικά μέτρα. Συνολική τιμή κραδασμών (Διανυσματικό άθροισμα τριών διευθύνσεων) σύμφωνα με το EN 60745:

h, SG =Τιμή εκπομπής κραδασμών

h,SG =Ανασφάλεια (ταλάντωση) Τυπικές ηχητικές στάθμες Α

=Στάθμη ηχητικής πίεσης

=Στάθμη ηχητικής ισχύος

=Αβεβαιότητα Κατά την εργασία μπορεί να υπάρξει υπέρβαση της στάθμης θορύβου των 80 dB(A). Φοράτε ωτοασπίδες! Ηλεκτρομαγνητικές παρεμβολές: Κάτω από την επίδραση ισχυρών ηλεκτρομαγνητικών παρεμβολών από έξω, μπορεί να παρουσιαστούν μεμονωμένες προσωρινές διακυμάνσεις του αριθμού των στροφών ή να γίνει ενεργοποίηση της προστασίας από αθέλητη επανεκκίνηση. Σε αυτή την περίπτωση απενεργοποιήστε και ενεργοποιήστε ξανά το εργαλείο.
