BRUKSANVISNING KFMV 17-15 F METABO

no Original bruksanvisning 74

da Original brugsanvisning 81

Dra ut kontakten ur uttaget.

Original bruksanvisning

1. Samsvarserklæring

Vi erklærer på eget ansvar at denne kantfresen, identifisert med type- og serienummer *1), overholder alle relevante bestemmelser i direktiver *2) og standarder *3). Teknisk dokumentasjon ved *4) – se side 4.

2. Forskriftsmessig bruk

Kantfreseren skal brukes til fresing av kanter på stål, rustfritt stål, aluminium og aluminiumlegeringer for profesjonell bruk.

Brukeren er alene ansvarlig for skader som oppstår pga. uhensiktsmessig bruk.

Generelt gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon må overholdes.

3. Generelle sikkerhetsanvisninger

For din egen sikkerhet og for å beskytte det elektriske verktøyet, er det viktig at du etterkommer anvisningene i tekster som er merket med dette symbolet!

ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen.

ADVARSEL Les gjennom alle sikkerhetsanvisninger, instrukser, trasjoner og tekniske data som følger med e elektriske verktøyet. Manglende holdelse av anvisningene nedenfor kan føre elektrisk støt, brann og/eller alvorligeonskader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk. Lån bare ut elektroverktøyet ditt sammen med disse dokumentene.

4. Spesielle sikkerhetsanvisninger

a) Hold i de isolerte håndtakene på maskinen når du utfører arbeider der maskinen kan treffe skjulte strømledninger. Kontakt med en spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt.
b) Fest og sikre materialet til underlaget med tvinger eller en annen egent metode. Hvis du bare holder arbeidsstykket med hånden eller mot kroppen din, vil det være ganske ustabilt og kan lett komme ut av kontroll.
c) Bruk ikke tilbehør som ikke er laget av produsenten eller spesielt anbefalt for denne maskinen. Det at du kan feste tilbehør på maskinen, garanterer ikke at tilbehøret er trygt å bruke.

d) Ikke bruk verktøy som har skader. Kontroller vendekniven for sprekker, riss, deformering, slitasje eller feil før hver bruk. Hvis maskinen eller slideskiven faller i bakken skal du kontrollere nøye om den ble skadet; bruk et uskadet verktøy til å teste med.
e) Bruk personlig verneutstyr. Etter behov må du bruke heldekkende ansiktsvern, øyebeskyttelse eller vernebriller. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som beskytter deg mot fine materialpartikler. ∅ynene må beskyttes mot fremmedlegemer som kan slynges ut ved forskjellige typer bruk. Støv- eller støvmaske må filtrere støvet som dannes under bruk. Dersom du er utsatt for støy over tid, kan du få hørselstap.

f) Pass på at andre personer holder sikker avstand til arbeidsområdet. Alle som kommer inn i arbeidsområdet, må ha på seg personlig verneutstyr. Deler av arbeidsstykket eller verktøyet kan slynges ut og føre til skader selv utenfor det direkte arbeidsområdet.
g) Hold alltid elektroverktøyet godt fast när du starter det opp. På vei opp til fullt turtall kan motorens reaksjonsmoment føre til at elektroverktøyet vrir seg.
h) Bruk tvinger til å feste emnet med om mulig. Hold aldri et lite emne i den ene hånden og elektroverktøyet i den andre mens det er i bruk. Hvis du spenner fast små emner, har du begge hendene fri til å holde kontroll over elektroverktøyet.
i) Legg aldri fra deg maskinen før verktøyet har stanset helt. Et verktøy som roterer, kan komme i kontakt med underlaget. Da kan du miste kontrollen over maskinen.
j) La ikke maskinen gå mens du bærer den. Dersom klærne dine skulle komme i kontakt med et verktøy som roterer, kan de sette seg fast og verktøyet kan bore seg inn i kroppen din.
k) Rengjør ventilasjonsåpningene på elektroverktøyet regelmessig. Motorviften trekker støv inn i motorhuset. En sterk ansamling av støv kan føre til elektriske risikosituasjoner.
l) Bruk ikke maskinen nær materialer som kan ta fyr. Gnister og varm spon kan antenne disse materialene.
m) Bruk ikke verktøy som krever flytende kjølemiddel. Bruk av vann og andre flytende kjølemidler kan føre til elektrisk støt.

4.1 Rekyl og sikkerhetsinformasjon

Rekyl er en plutselig reaksjon som skyldes at det roterende innsatsverktøyet henger fast eller blir blokkert. Fastklemming eller blokkering fører til brå stopp av det roterende verktøyet. Maskinen vil raskt og ukontrollert gå mot verktøyets dreieretning på blokkeringsstedet.

Dersom f.eks. en vendekniv fester seg eller blokkeres i emnet, kan kanten på vendekniven som går inn i emnet, bli sittende fast. Da kan

vendekniven løsne eller det kan oppstå rekyl. Holderen til vendekniven beveger seg da i retning av brukeren eller bort fra ham, alt etter hvilken rotasjonsretning holderen til vendekniven har i blokkeringspunktet. vendekniven kan også komme til å brekke.

Rekyl oppstår ved feil eller ukyndig bruk av maskinen. Dette kan forhindres gjennom egnede tiltak slik det er beskrevet nedenfor.

a) Hold maskinen godt fast og plasser kroppen og armene dine slik at du kan ta imot rekylkreftene. Operatøren kan beherske rekylkreftene gjennom egnede tiltak.
b) Arbeid særlig forsiktig på områder med hjørner, skarpe kanter osv. Unngå at innsatsverktøyet blir kastet tilbake fra emnet eller setter seg fast. Verktøy som roterer kan lett sette seg fast i hjørner og skarpe kanter. Det fører til tap av kontroll eller rekyl.
c) Før alltid verktøyet inn i materialet i samme retning som kuttekanten forlater det (tilsvarer retningen av sponutkastet). Hvis du fører elektroverktøyet i feil retning, kan kuttekanten til elektroverktøyet i emnet brekke opp, slik at elektroverktøyet blir trukket i denne retningen.
d) Unngå at vendekniven blokkeres og for høyt kontakttrykk. Ikke still inn en høyere størrelse enn maksimal tillatt fasehøyde. Overbelastning av vendekniven gjør at den har lettere for å sette seg fast eller blokkeres. Dermed økes faren for rekyl eller brudd på vendekniven.
e) Hold hendene borte fra området foran og bak den roterende vendekniven. Hvis du beveger vendekniven bort fra deg på emnet, kan maskinen med den roterende vendekniven bli kastet rett på deg dersom det oppstår rekyl.

Vende-skjæreplater som er blitt stumpe, eller hvor belegget er slitt, må vendes eller skiftes ut i rett tid. Stumpe vende-skjæreplater øker faren for at maskinen henger seg opp og bryter ut.

4.2 Andre sikkerhetsanvisninger: Hold alltid elektroverktøyet i de isolerte gripeflatene, fordi fresen kan treffe strømledningen. Kontakt med spenningsførende ledning kan sette metalldeler i maskinen under spenning og føre til elektrisk støt.

Hold arbeidsplassen ren og ha tilstrekkelig belysning. Rotete arbeidsområder og arbeidsområder uten lys kan føre til ulykker.

ADVARSEL – Bruk alltid vernebriller.

Bruk hørselvern.

Bruk egnede verneklær.

Se til at ingen kan bli skadet pga. fremmedlegemer som slynges ut.

Hold personer og husdyr som er i nærheten av apparatet på sikker avstand.

Hår, løse klær, finger og andre kroppsdeler må holdes unna. De kan henge fast og trekkes inn. Bruk hårnett hvis du har langt

hår.

Fare mot roterende verktøy

Trekk støpselet ut av stikkontakten før alle former for innstilling, montering, vedlikehold og rengjøring.

ADVARSEL – Hold alltid med to hender i elektroverktøyet.

Fare for innklemming og skade fra skarpe kanter. Bruk vernehansker.

Vendekniver, vendeknivholdere, arbeidsstykker og spon kan være svært varme etter arbeidet. Bruk vernehansker.

Bruk hørselsvern ved lengre arbeidsøkter.

Lengre tids påvirkning av høye støynivåer kan føre til hørselskader.

Bruk bare skarpe, uskadde vendekniver.

Emnet må ligge godt mot underlaget og sikres mot at det sklir, for eksempel ved hjelp av en tvinge. Store emner må støttes tilstrekkelig opp.

Sørg for at det ikke oppstår fare på grunn av gnister eller varm spon, f. eks. ved at disse treffer brukeren eller andre personer eller antenner brennbare stoffer. Farlige områder må beskyttes med tungt antennelige tepper. I brannfarlige områder må det finnes egnede slukningsmidler i nærheten.

Hold alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert.

Hold hendene borte fra freseområdet og innsatsverktøyet.

Ikke ta på roterende verktøy! Spon o.l. må kun fjernes när maskinen er stoppet.

Skadde, urunde eller vibrerende innsatsverktøy må ikke brukes.

Skruene i vinkeljusteringen på føreskinnen og skruene på føreplatene må trekkes godt til.

Ikke arbeid over hodehøyde.

Personersom ikke er kjent med bruksanvisningen har ikke lov til å bruke maskinen. Barn skal holdes under oppsyn for å unngå at de leker med maskinen.

Apparatet må ikke brukes eller oppbevares utendørs hvis det er fuktig vær.

Redusere støvbelastningen:

ADVARSEL - Enkelte typer støv, som oppstår ved sliping med sandpapir, saging, sliping,

boring og andre arbeider, inneholder kjemikalier som kan fremkalle kreft, fødselsskader eller andre reproduksjonsskader. Eksempler på slike kjemikalier er:

- bly fra blyholdig maling,

NORSKno

• mineralstøv fra murstein, sement og andre murermaterialer og
• arsen og krom fra kjemisk behandlet treverk. Hvor stor risikoen fra disse stoffene er for deg, avhenger av hvor ofte du utfører denne typen arbeider. For å redusere belastningen fra slike kjemikalier: arbeid i lokaler med god utlufting og bruk alltid godkjent verneutstyr, som f.eks. åndemasker med spesialfilter for mikroskopiske partikler.

Dette gjelder også for støv fra andre typer materialer, som f.eks. enkelte typer treverk (som eik eller bøk), metaller og asbest. Andre kjente sykdommer er f.eks. allergiske reaksjoner. La ikke støv trenge inn i kroppen.

Følg de rutinene og nasjonale forskriftene som gjelder for omgang med materialer, personale, bruksområde og -sted (f.eks. arbeidsvernbestemmelser, deponering).

Samle løse partikler der de oppstår; unngå nedfelling i omgivelsene.

Bruk egnet tilbehør til spesielle arbeidsoppgaver. Da hindrer du at partiklene havner i omgivelsene.

• unngå å rette partikkelstrømmen / utblåsingsluften fra maskinen mot deg selv eller andre, eller mot nedfelt støv,
• bruke et avsug og/eller en luftrenser,
• holde arbeidsplassen ren og godt utluftet. Feiing og blåsing virvler opp støvet.
• Beskyttelsesklær skal støvsuges eller vaskes. Ikke blås dem ut; bank eller børst dem.

4.3 Spesiell sikkerhetsinformasjon for maskiner med strømtilkobling:

Trekk støpselet ut av stikkontakten før alle former for innstilling, montering, vedlikehold og rengjøring.

Vi anbefaler bruk av stasjonært avsug. Sett alltid inn en jordfeilbryter (RCD) med maks. utløserstrøm på 30 mA. Ved utkobling av maskinen med jordfeilbryter må den kontrolleres og rengjøres. Se kapittel 10. Rengjøring.

5. Oversikt

Se side 2 og 3.

1 Bøylehåndtak
2 Festeskiver
3 Vingeskruer
4 Gjengeboringer på motorhuset
5 Sidehåndtak
6 Skala (fasehøyde)
7 Innstillingsring (fasehøyde)
8 Klemskruer til skalaring
9 Skalaring (fasehøyde)

10 Håndtak

11 Skruer til sponbeskyttelsesplater
12 Sponbeskyttelsesplater
13 Grunnplate
14 Pil = Foreskrevet arbeidsretning
15 Hjul for innstilling av turtall

16 Elektronisk signalindikator
17 Skala (fasevinkel)
18 Skruer (fasevinkel)
19 Vende-skjæreplateholder / fresehode
20 Vende-skjæreplate
21 Festeskrue til vende-skjæreplate
22 Trykkbryter
23 Føringsrull
24 Skala (rørdiameter)

6. Ta i bruk

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer overens med strømnettets spesifikasjoner.

Sett alltid inn en jordfeilbryter (RCD) med maks. utløserstrøm på 30 mA.

6.1 Montering av støttehåndtak

Skal bare brukes med montert bøylehåndtak (1) eller et Metabo sidehåndtak (5)! Plasser håndtaket slik illustrasjonen viser (se s. 2, bilde. A).

Montere bøylehåndtak (1)

• Skyv låseskivene (2) inn høyre og venstre på håndtaket (1).
• Skyv håndtaket (1) med låseskivene (2) forfra, inn på girkassen.
• Stikk vingeskruene (3) venstre og høyre inn på håndtaket (1) og skru lett til.
• Still inn ønsket vinkel på håndtaket (1).
• Trekk til vingeskruene (3) på høyre og venstre side kraftig for hånd.

Montere sidehåndtak (5)

Ved kantfresing av små vinkler (innstilling < 30°) kan det eventuelt være lurt å bruke et sidehåndtak (5) i stedet for bøylehåndtaket (1).

- Skru fast sidehåndtaket (5) på høyre eller venstre side av maskinen. Alle Metabo-sidehåndtak med m8-gjenge kan brukes.

7. Innstilling

Trekk støpselet ut av stikkontakten før alle former for innstilling, montering, vedlikehold og rengjøring. Vendekniver, vendeknivholdere, arbeidsstykker og spon kan være svært varme etter arbeidet. Bruk vernehansker.

7.1 Stille inn fasevinkel

1. Innstilt fasevinkel leses av på skala (17).
2. Skruene (11) løsnes og begge sponbeskyttelsesplater (12) (venstre og høyre side til maskinen) skyves oppover.

3. Skruene (18) (fremme og bak) løsnes, og fasevinkelen stilles i ønsket vinkel ved å dreie føreplaten (13). Innstilt fasevinkel leses av på skala (17).

4. Skruene (18) (fremme og bak) trekkes kraftig til.

5. Begge sponbeskyttelsesplater (12) (venstre og høyre side til maskinen) skyves helt ned.

Skruene (11) (venstre og høyre side til maskinen) trekkes til.

1. Ved å endre fasevinkelen endres også fasehøyden (avhengig av byggmåte). Still også inn fasehøyden på nytt etter hver justering av fasevinkelen. Se kapittel 7.2

7.2 Stille inn fasehøyde

Still først inn fasevinkel:

1. Først må du kontrollere om ønsket fasevinkel er innstilt: Innstilt fasevinkel leses av på skala (17). Still ev. inn. Se kapittel 7.1

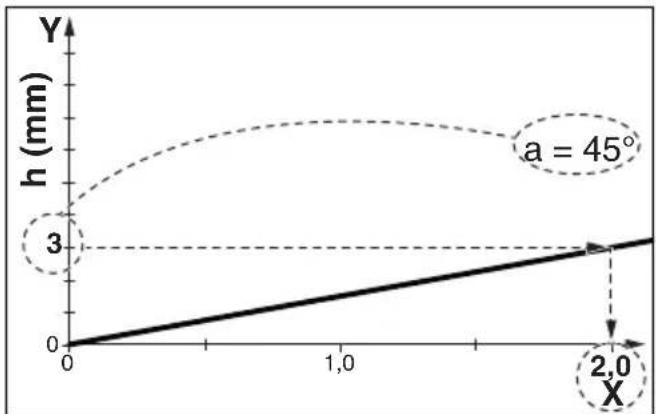

Formidle innstillingsverdi:

Merk: Store fasehøyder opprettes alltid i flere freseforløp (minst 3). Harde materialer krever enda flere freseforløp. Dermed oppstår følgende fordeler: Høyere levetid til vende-skjæreplatene, høyere overflatekvalitet til arbeidsresultatet, mer behagelig arbeid.

"Maksimal fasehøyde per freseforløp" som angis nedenfor må ikke overskrides.

F.eks. 45^

1. Freseforløp: Maks. 9 mm
   2.+3. Freseforløp: Maks. 3 mm

Maksimal tillatt fasehøyde ( h_max ) må ikke overskrides (se kapittel Tekniske data).

For optimal overflatekvalitet anbefales det å kun bruke litt material under siste freseforløp.

1. Velg den linjen som gjelder for fasevinkelen som er valgt. (Se diagram på baksiden
2. Eksempel på en fasevinkel på 45° og en ønsket fasehøyde på 3 mm (se bilde nedenfor). Resultat: Innstillingsverdi = 2,0.

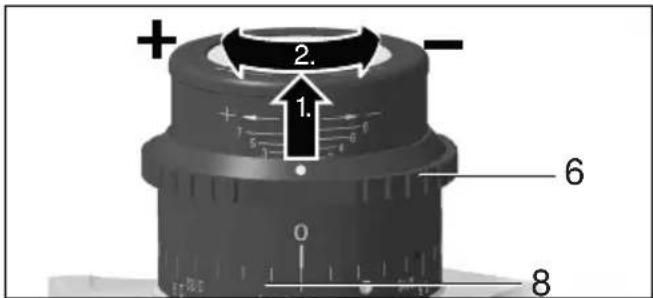

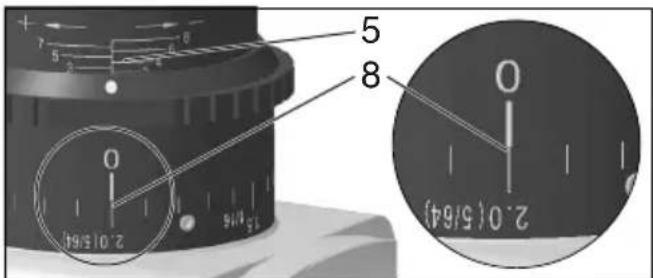

Stille inn fasehøyde:

1. Justeringsringen (7) trekkes oppover og dreies slik at verdien "X" fra diagrammet er innstilt på skalaen (9). Se bilde (nedenfor): Innstilt verdi

“X”=2,0.

(En omdreining tilsvarer "X" = 3. For større X-verdier: Flere omdreininger gjennomføres. Skala (6) brukes til grov orientering under innstilling).

+ 2. 1. 6 0 8

5 8 0 2.0 (5164)

1. Prøvefresing gjennomføres.

2. Skal fasehøyden stilles inn svært nøyaktig for siste freseforløp, går du frem på følgende måte: Prøvefresing gjennomføres. Freset fasehøyde måles og ved behov, gjennom dreining av justeringsringen (7), tilpasses det med en skalastrek: Dreie med klokken = Større fasehøyde. Dreie mot klokken = Lavere fasehøyde. Nok en prøvefresing gjennomføres. Eventuelt gjentas dette trinnet.

8. Bruk

8.1 Start og stopp

Før alltid maskinen med begge hender.

Slå maskinen på før du plasserer verktøyet på arbeidsstykket.

Unngå utilsiktet oppstart av maskinen: Slå alltid av maskinen när støpselet blir trukket ut kontakten eller ved strømbrudd.

Ved permanentkobling fortsetter maskinen å gå selv om den blir revet ut av hendene dine.

Hold derfor alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert.

Unngå at maskinen virvler opp eller suger inn støv og spon. Etter at maskinen er slått av, må først legge den fra deg når motoren er stanset.

Momentinnkobling (Se side 3, fig. B):

Koble inn: Bryterknappen (22) skyves forever; deretter trykkes bryterknappen (22) oppover.

Koble ut: Slipp bryterknappen (22).

NORSKno

Kontinuerlig drift:

Koble inn: Sett maskinen på slik det beskrives ovenfor. Så skyves bryterknappen (22) forover én gang til og slippes i fremre posisjon for å låse bryterknappen (22) (permanent innkobling).

Koble ut: Trykk bryterknappen (22) oppover og slipp.

8.2 Stille inn hastigheten

Hastigheten velges trinnløst med justeringsrattet (15).

Stillingene 1-6 svarer om lag til følgende tomgangsturtall:

1......6 200 / min 4......9600 / min
2......7 100 / min	5......11 100 / min
3......8 300 / min	6......12 000 / min

VTC-elektronikken muliggjør materialtilpasset arbeid og så å si konstant hastighet også ved belastning.

Anbefalt turtall for forskjellige typer materialer:

Stål til 900 N/mm ^2 ...... 2-4

Rustfritt stål 1-3

Den beste innstillingen finner du ofte lettest ved å gjøre en praktisk test.

8.3 Generelle arbedisanvisninger

1. Vendeknivene (20) kontrolleres. Vendekniver med skade eller slitasje skiftes ut.
2. Fest arbeidsstykket vibrasjonsfritt med materialfestene.
3. Ved bearbeidelse av rør må kapittel 8.4 observeres.
4. Still inn fasevinkel (se kapittel 7.1).
5. Still inn fasehøyde (se kapittel 7.2).
6. Hold alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert.

7. Vendeknivene (20) berører ikke arbeidsemnet. Slå maskinen på når den ligger med grunnplaten (13) på arbeidsemnet og før deretter innsatsverktøyet langsomt mot arbeidsemnet.

8. Maskinen må kun skyves i den retningen som en pil (14) på maskinen viser.

Maskinen skal alltid skyves i pilens retning (14). Ellers er det fare for rekyl. Arbeid med moderat fremføringshastighet som passer til materialet som skal bearbeides. Ikke tipp til siden, ikke trykk, ikke pendle.

1. Maskinen må føres slik at grunnplaten (13) ligger mot arbeidsemnet.

2. Avslutte arbeidet: Innsatsverktøyet føres bort fra arbeidsemnet, maskinen slås av. La motoren stoppe, legg bort maskinen.

8.4 Bearbeide rør på ytre kant

1. Finn ut av rørdiameter til røret som skal bearbeides.
2. Se side 3, fig. C: Plasser føringsrullen (23) som vist på grunnplaten (13). Føringsrullen (23)

forskyves og stilles inn på skala (24) på rørdiameter. Mutteren til føringsrullen trekkes til med en fastnøkkel og dermed festes føringsrullen.

1. De generelle arbeidshenvisningene (kapittel 8.3) observeres.
2. Hold alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert.
3. Maskinen med føringsrullen (23) legges på den ytre flaten til røret. Deretter legges grunnplaten på flaten til enden av røret.
4. Vende-skjæreplatene (20) berører ikke arbeidsemnet ennå. Slå først på når maskinen tippes langsomt rundt føringsrullen (23) og så føres fresehodet mot arbeidsemnet.
5. De generelle arbeidshenvisningene (kapittel 8.3) observeres.

8.5 Mulighet for å dreie grunnplaten (13)

For spesielle arbeidsoppgaver der grunnplaten (13) heller bør monteres på tvers, har Metabos kundeservice en ombyggingsanvisning som du kan få hvis den ikke følger med i pakningen. Se også www.metabo for mer informasjon.

9. Vedlikehold

9.1 Skifte vendekniver

Trekk støpselet ut av stikkontakten før alle former for innstilling, montering, vedlikehold og rengjøring.
Vendekniver, vendeknivholdere, arbeidsstykker og spon kan være svært varme etter arbeidet. Bruk vernehansker.

Vendeknivholderne (19) kontrolleres regelmessig. Vendeknivholdere med skader eller slitasje må repareres/skiftes ut.

Vendeknivene (20) kontrolleres regelmessig. Vendekniver med skade eller slitasje skiftes ut.

Vende-skjæreplater som er blitt stumpe, eller hvor belegget er slitt, må vendes eller skiftes ut i rett tid. Sløve vendekniver øker faren for at maskinen henger seg fast og glipper eller at vendeknivholderen (19) skades.

Svært slitte eller defekte vendekniver skal tas ut av bruk.

Bruk kun vendekniver som er godkjente av Metabo. Se kapittel Tilbehør.

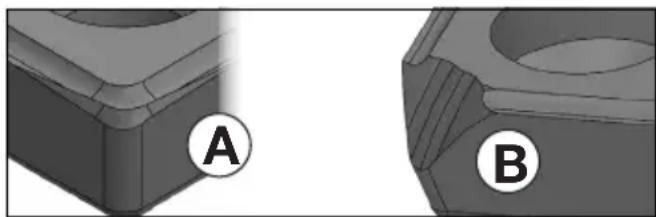

Bilde A: Normal slitasje: vend eller bytt ut vendekniven.

Bilde B: Slitasje ved bearbeiding av harde materialer: vend eller bytt ut vendekniven Svært slitte vendekniver skal ikke snus, men byttes ut.

1. Skruene (11) løsnes og en sponbeskyttelsesplate (12) skyves oppover.
2. Ved behov dreies vendekniven (19) for hånd.
3. Festeskruen (21) skrus ut og vendekniven (20) tas ut.
4. Rengjør vendekniven (20) og spennflatene på vendeknivholderen (19).
5. Vendekniven dreies, eller dersom alle egger er stumpe; sett inn ny vendekniv.
6. Vendekniven (20) skrus fast igjen med festeskrue (21). Dreiemoment: 3,5 Nm.
7. Sponbeskyttelsesplaten (12) skyves helt ned. Trekk til skruene (11).

Merk: Årsaken til at hjørnene brekker eller at hele vendekniven ødelegges kan være:

• Slag på vendekniven som resultat av feil arbeidsteknikk: Se anvisningene i kapittel 8.3.
• Vibrasjoner i arbeidsstykket: Sørg for vibrasjonsfritt feste av arbeidsstykket.
• Vendekniven er ikke riktig festet: Hold spennflatene rene og vær oppmerksom på momentet.
• Vendekniven er ikke ordentlig festet: Svært slitte vendekniver har ikke tilstrekkelig anleggsflate og kan derfor ikke festes som de skal. Bytt ut svært slitte vendekniver.

10. Rengjøring

Trekk støpselet ut av stikkontakten.

Spon og partikler kan sette seg fast på fresehodet (19). Dette kan føre til blokkering av fresehodet. Fresehodet og omgivelsene må rengjøres regelmessig, spon og partikler må fjernes.

Det må gjennomføres en visuelle kontroll av fresehodet med jevne mellomrom.

Under bearbeidingen kan det løsne partikler som trenger inn i maskinen. Det kan påvirke kjølingen av maskinen. Konduktive belegg kan påvirke isoleringen av maskinen og forårsake elektriske farer.

Derfor skal maskinen regelmessig støvsuges gjennom alle luftåpningene, foran og bak. Før dette gjøres skal strømmen kuttes til maskinen. Bruk vernebriller og støvmaske.

mye! Reduser fremføringen, til elektronikk-signalet slukker.

blinker.Startsperren har slått inn. Hvis støpselet settes inn mens maskinen er på, eller hvis strømforsyningen gjenopprettes etter et strømbrudd, starter ikke maskinen. Slå maskinen av og deretter på igjen.

- Gjeninnkoblingsvern: Hvis støpselet settes inn mens maskinen er på, eller hvis strømforsyningen gjenopprettes etter et strømbrudd, starter ikke maskinen. Slå maskinen av og deretter på igjen.

- Innkobling kan føre til kortvarig spenningsfall. Ved ugunstige forhold i strømnettet kan det oppstå redusert funksjon på andre apparater. Ved nettimpedanser på mindre enn 0,4 ohm vil det normalt ikke oppstå forstyrrelser.

12. Tilbehør

Bruk kun originalt Metabo-tilbehør.

Bruk kun tilbehør som oppfyller kravene og spesifikasjonene som er nevnt i denne bruksanvisningen.

Fest tilbehøret på en sikker måte. Når maskinen brukes i en holder: Fest maskinen sikkert. Tap av kontroll kan føre til skader.

A 10 HM-vendeplater universal ..... 6.23564000
B 10 HM-vendeplater rustfritt stål ... 6.23565000
C 10 HM vendeplater aluminium 6.23559000
D Festeskrue for
Vendeplater.... 6.23566000

Elektriske verktøy skal alltid repareres av elektrofagfolk!

Hvis du har en Metabo-maskin som trenger reparasjon, kan du ta kontakt med en representant for Metabo. Adresser finner du på www.metabo.com.

Du kan laste ned reservedelslister fra www.metabo.com.

14. Miljøvern

Følg nasjonale forskrifter for miljøvennlig deponering og resirkulering av gamle maskiner, emballasje og tilbehør.

Emballasjematerialene må kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.

Gjelder kun land i EU: Elektroverktøy skal ikke kastes i husholdningsavfallet! Iht. EU-direktiv 2012/19/EU om kasserte elektriske ktroniske produkter og omsetting til nasjonal

NORSKno

rett, må kassert elektroverktøy samles spesielt og bringes til miljøvennlig gjenvinning.

15. Tekniske data

Forklaringer til opplysningene på side 4. Med forbehold om endringer grunnet tekniske forbedringer.

n = Tomgangsturtall (høyeste turtall)

P_1 =Nominelt effektopptak

P_2 =Avgitt effekt

h_max =Maks. fasehøyde

b_max =Maks. fasebredde

a = Fasevinkel

d_ =Minst mulig rørdiameter

m =Vekt uten ledning

Måleverdier iht. EN 62841.

Maskin med beskyttelsesklasse II

\~ Vekselstrøm

Angitte tekniske data kan variere (i henhold til gjeldende standarder).

Utslippsverdier

Dissé verdiene gjør det mulig å anslå emisjonen fra maskinen og å sammenlikne ulike verktøy. Avhengig av bruksbetingelsene, tilstanden til maskinen og verktøyet, kan den faktiske belastningen være høyere eller lavere. Ta også hensyn til arbeidspauser og perioder med mindre belastning når du vurderer. Fastsett sikkerhetstiltak for brukeren på grunn av tilpassede vurderingsverdier, f.eks. organisatoriske tiltak.

Total verdi svingning (vektorsum tre retninger) formidlet tilsvarende EN 62841:

a_h,SG = Vibrasjonsemisjonsverdi

K_h,SG = Usikkerhet (vibrasjon)

L_PA = Lydtrykknivå

L_WA = Lydeffektnivå

K_PA, K_WA = Usikkerhet

Under arbeid kan lydnivået overskride 80 dB(A).

Bruk hørselsvern!

Elektromagnetiske forstyrrelser:

Ved ekstreme elektromagnetiske forstyrrelser utenfra kan det forekomme forbigående variasjoner i turtallet, eller gjeninnkoblingsvernet kan bli aktivert. I slike tilfeller skal du slå maskinen av og deretter på igjen.

Original brugsanvisning

1. Overensstemmelseserklæring

Gem alle advarsler og instruktioner til senere brug.

- mineralsk støv fra mursten, cement og andre materialer til murværk, og

frekvens på typeskiltet er i overensstemmelse med data for din strømforsyning.

Man skal altid forkoble en FI-afbryder (RCD)

med en maks. brydestrøm på 30 mA.

håndgrebet som vist (se side 2, ill. A).

Reservedelslister kan downloades på www.metabo.com.
