BRUGSANVISNING KFMV 17-15 F METABO

Minimer støvbelastningen ved å:

Alle vendeknivene må dreies eller skiftes ut samtidig.

-Maskinen går ikke.Elektronikk-signal-visningen (16) (utstyrsavhengig)

Det komplette tilbehørsprogrammet finner du på www.metabo.com eller i katalogen.

13. Reparasjon

Typiske A-veide lydnivåer:

Vi erklærer under almindeligt ansvar: Disse kantfræsere, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) - se side 4.

2. Apparatets formål

Kantfræseren er beregnet til fræsning af kanter af stål, rustfrit stål, aluminium og aluminiumslegeringer inden for fagområder.

Brugeren bærer alene ansvaret for skader på grund af anvendelse til andre formål end de tiltænkte.

Generelt anerkendte forskrifter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholdes.

3. Generelle sikkerhedsanvisninger

Vær for din egen og udstyrets sikkerhed opmærksom på de tekststeder, der er markeret med dette symbol!

ADVARSEL – læs brugsanvisningen for at minimere risikoen for personskader.

ADVARSEL – Læs alle sikkerhedsanvisninger, instruktioner, trationer og specifikationer, som følger udstyret. Hvis anvisningerne nedenfor ikke holdes, er der risiko for elektrisk stød, brand og/ alvorlige personskader.

Videregiv kun udstyret sammen med disse papirer.

4. Særlige sikkerhedsanvisninger

a) Hold maskinen i de isolerede greb, når der udføres arbejde, hvor værktøjet kan komme i kontakt med sit eget strømkabel. Kontakt med en spændingsførende ledning kan også gøre maskinens metaldele spændingsførende og føre til elektrisk stød.
b) Fastgør og fikser emnet ved hjælp af tvinger eller på anden vis på et stabilt underlag. Hvis du kun holder emnet fast med hånden eller holder det ind mod kroppen, er det ustabilt, og du kan miste kontrollen over det.

c) Brug kun tilbehør, hvis det er beregnet til dette el-værktøj og anbefalet af producenten. At tilbehøret kan fastgøres på el-værktøjet, garanterer ikke for en sikker anvendelse.

d) Brug ikke indsatsværktøj, som er beskadiget. Kontroller altid vendepladerne for afsplintringer, ridser, slid eller kraftig slitage

før brug. Hvis el-værktøjet eller indsatsværktøjet tabes, skal det kontrolleres, om det er beskadiget eller anvende et indsatsværktøj, som ikke er beskadiget.

e) Bær personligt beskyttelsesudstyr. Brug helmaske til ansigtet, øjeværn eller beskyttelsesbriller, afhængigt af det udførte arbejde. Brug afhængigt af arbejdets art støvmaske, høreværn, beskyttelseshandsker eller specialforklæde, som beskytter mod små materialepartikler. ∅jnene skal beskyttes mod genstande, som flyver rundt i luften, og som opstår i forbindelse med forskelligt arbejde. Støv- eller åndedrætsmaske skal filtrere det støv, der opstår under arbejdet. Hvis du udsættes for kraftig støj i længere tid, kan du få et høretab.

f) Sørg for, at der er tilstrækkelig afstand mellem arbejdsområdet og andre personer. Enhver, der betræder arbejdsområdet, skal bruge personlige værnemidler. Brudstykker af emnet eller brækkede indsatsværktøjer kan flyve væk og medføre personskader også uden for det direkte arbejdsområde.

g) Hold altid el-værktøjet godt fast ved start. Ved øgning til fuldt omdrejningstal kan motorens reaktionsmoment føre til, at el-værktøjet forskyder sig.

h) Hvis det er muligt, skal der anvendes skruetvinger til at fastgøre emnet. Hold aldrig et mindre emne i den ene hånd og el-værktøjet i den anden, mens det bruges. Ved at fastspænde små emner har du begge hænder fri til bedre at kunne kontrollere el-værktøjet.

i) Læg aldrig el-værktøjet til side, før indsatsværktøjet står helt stille. Det roterende indsatsværktøj kan komme i kontakt med fralægningsfladen, hvorved du kan miste kontrollen over el-værktøjet.

j) Lad ikke el-værktøjet køre, mens du bærer det. Dit tøj kan blive fanget ved en tilfældig kontakt med det roterende indsatsværktøj og indsatsværktøjet kan bore sig ind i din krop.

k) Rengør el-værktøjets ventilationsåbninger regelmæssigt. Motorventilatoren trækker støv ind i maskinens hus og ved store mængder metalstøv kan der opstå elektriske farer.

l) Brug ikke el-værktøjet i nærheden af brandbare materialer. Gnister og varme spåner kan antænde disse materialer.

m) Brug ikke indsatsværktøj, der kræver flydende kølemiddel. Brug af vand eller andre flydende kølemidler kan medføre elektrisk stød.

4.1 Tilbageslag og tilsvarende sikkerhedsanvisninger

Tilbageslag er en pludselig reaktion på et fastklemt eller blokeret indsatsværktøj. Fastklemning eller blokering medfører et abrupt stop af det roterende indsatsværktøj. Derved accelereres et ukontrolleret el-værktøj mod indsatsværktøjets omdrejningsretning på blokeringsstedet.

DANSKda

Hvis f.eks. en vendeplade sidder fast eller blokerer i et emne, kan kanten på vendepladen, der dykker ned i emnet, sætte sig fast, hvorved vendepladen brækker af eller fører til et tilbageslag. Vendepladens holder bevæger sig derefter hen imod eller væk fra brugeren, afhængigt af omdrejningsretningen af vendepladens holder på blokeringsstedet. I denne forbindelse kan vendeplader også brække.

Et tilbageslag er resultatet af en forkert og fejlagtig brug af el-værktøjet. Det kan forhindres ved hjælp af egnede sikkerhedsforanstaltninger, som beskrives nedenfor.

a) Hold godt fast i el-værktøjet og sørg for at din krop og arme befinder sig i en position, der kan klare tilbageslagskræfterne. Brugeren kan beherske tilbageslagskræfterne med egnede forsigtighedsforanstaltninger.

b) Arbejd særlig forsigtigt i områder med hjørner, skarpe kanter osv. Undgå at indsatsværktøjet slår tilbage fra emnet og sætter sig fast. Det roterende indsatsværktøj har tendens til at sætte sig fast ved hjørner, skarpe kanter eller hvis det springer tilbage. Dette medfører et tilbageslag eller at man mister kontrollen.

c) Før altid indsatsværktøjet ind i materialet i samme retning, som skærekanten forlader materialet (svarer til den retning, hvor spånerne kastes ud). Føres el-værktøjet i den forkerte retning, forårsager det, at indsatsværktøjets skærekant bryder ud af emnet, hvorved el-værktøjet trækkes i fremføringsretningen.

d) Undgå at vendepladen blokerer, og undgå et for højt modtryk. Indstil ikke en fashøjde, som er højere end den maksimalt tilladte. Hvis vendepladen overbelastes, øges dennes belastning og der er større tendens til, at pladen sætter sig fast eller blokerer, hvilket forøger risikoen for tilbageslag eller brud på vendepladen.

e) Hold hænderne væk fra området foran og bag den roterende vendeplade. Hvis du bevæger vendepladen i emnet væk fra dig selv, kan el-værktøjets roterende vendeplade blive slynget direkte mod dig ved et tilbageslag.

Drej eller udskift de stumpe vendeplader eller lignende, hvor beklædningen er afskallet, i god tid. Stumpe vendeplader øger risikoen for at maskinen bliver hængende og brækker af.

4.2 Yderligere sikkerhedsanvisninger: Hold el-værktøjet kun i de isolerede greb, da fræseren kan komme i kontakt med el-værktøjets eget kabel. Kontakt med en spændingsførende ledning kan også gøre maskinens metaldele spændingsførende og føre elektrisk stød.

Sørg for, at arbejdsområdet er rent og godt belyst. Uorden og uoplyste arbejdsområder øger faren for uheld.

ADVARSEL – brug altid beskyttelsesbriller.

Brug høreværn.

Bær egnet arbejdstøj.

Sørg for at ingen kommer til skade på grund af udslyngede fremmedlegemer.

Hold personer og husdyr i nærheden på sikker afstand af maskinen.

Hold hår, løse beklædningsdele, fingre og andre kropsdele på afstand. De kan blive opfanget og trukket ind. Benyt et hårnet ved hår.

Advarsel om roterende værktøj

Træk stikket ud af stikdåsen, før maskinen indstilles, omstilles, vedligeholdes eller rengøres.

ADVARSEL – Anvend altid el-værktøjet med begge hænder.

Fare for klemninger og kvæstelser som følge af skarpe kanter. Brug beskyttelseshandsker.

Vendeplader, vendepladeholdere, emner og spåner kan være varme efter arbejdet. Brug beskyttelseshandsker.

Arbejdes der længere tid med el-værktøjet, bør der anvendes høreværn. Længere påvirkning fra et højt støjniveau kan medføre høreskader.

Brug kun skarpe, ubeskadigede vendeplader.

Emnet skal ligge fast og være sikret mod udskridning, fx ved hjælp af spændeanordninger. Større emner skal støttes i tilstrækkeligt omfang.

Sørg for, at de gnister, der kan opstå i løbet af arbejdet, samt varme spåner ikke kan bringe brugeren eller andre personer i fare, ej heller kan antænde let antændelige stoffer. Truede områder skal beskyttes af svært antændelige afdækninger. Hold altid en ildslukker i beredskab i områder, der udsættes for brandfare.

Hold altid fast i maskinen med begge hænder i de dertil beregnede greb, sørg for at stå stabilt, og arbejd koncentreret.

Hold hænderne ude af fræseområdet og på afstand af indsatsværktøjet.

Tag ikke om det roterende værktøj! Fjern først spåner og lignende, når maskinen er i tilstand.

Beskadiget, uafbalanceret eller vibrerende værktøj må ikke anvendes.

Spænd skruerne på vinkelindstillingen på føringsskinnen og skruerne på styrepladerne tilstrækkeligt fast.

Arbejd ikke over hovedhøjde.

Personer, som ikke er fortrolige med brugsanvisningen, må ikke anvende apparatet.

Børn skal være under opsyn for at sikre, at de ikke leger med maskinen.

Apparatet må ikke anvendes eller opbevares udendørs under fugtige forhold.

Reducering af støvgener:

ADVARSEL - Enkelte støvtyper, som

genereres ved slibning af sandpapir, savning,

slibning, boring og andre arbejder, indeholder kemikalier, hvor det er kendt, at de forårsager kræft, medfødte skavanker eller andre

forplantningsskader. Enkelte eksempler på disse kemikalier er:

- bly fra blyholdig maling,

- arsen og krom fra kemisk behandlet træ.

Risikoen for dig ved denne belastning varierer alt efter, hvor ofte du udfører denne type arbejde. For at reducere belastningen med disse kemikalier for dig: Arbejd i et godt udluftet område og arbejd med godkendt sikkerhedsudstyr, som f.eks. støvmasker, der er specielt udviklede til udfiltrering af små mikroskopiske partikler.

Dette gælder ligeledes for støv fra yderligere materialer, som f.eks. enkelte trætyper (såsom støv fra eg eller bøg), metaller, asbest. Yderligere kendte lidelser er f.eks. allergiske reaktioner samt luftvejssygdomme. Støvet må ikke optages i kroppen.

Overhold de gældende direktiver og nationale forskrifter, der gælder for dit materiale, personale, anvendelsesformål og -sted (f.eks. sundheds- og sikkerhedsregler, bortskaffelse).

Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelserne.

Brug egnet tilbehør til specielt arbejde. Således kommer færre partikler ukontrolleret ud i miljøet.

Anvend en egnet støvudsugning.

Støvbelastningen kan reduceres på følgende måde:

- ret ikke partikler, der kommer ud, og maskinens udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller på aflejret støv,

- anvend et udsugningsanlæg og/eller en luftrenser,

- sørg for god ventilation på arbejdspladsen og hold den ren vha. støvudsugning. Fejning eller blæsning hvirvler støv op.

- Støvsug eller vask beskyttelsestøj. Undgå udblæsning, bankning eller børstning.

4.3 Særlige sikkerhedsanvisninger for netdrevne maskiner:

Træk stikket ud af stikdåsen, før maskinen indstilles, omstilles, vedligeholdes eller rengøres.

Det anbefales at bruge et stationært udsugningsanlæg. Man skal altid sikre med et FI-relæ (RCD) med en maks. brydestrøm på 30 mA. Hvis maskinen slukkes på grund af FI-afbryderen, skal den kontrolleres og rengøres. Se kapitel 10. Rengøring.

5. Oversigt

Se side 2 og 3.

1 Bøjlegreb

2 Låseskiver

3 Vingeskruer

4 Gevindhuller på gearhuset

5 Sidegreb *

6 Skala (fashøjde)

7 Indstillingsring (fashøjde)

8 Klemskruer på skaleringsring

9 Skaleringsring (fashøjde)

10 Händtag

11 Skruer på beskyttelsesskærmen til spåner

12 Beskyttelsesskærm til spåner

13 Bundplade

14 Pil = foreskrevet arbejdsretning

15 Indstillingshjul til indstilling af hastighed

16 Elektronisk signallampe

17 Skala (fasvinkel)

18 Skruer (fasvinkel)

19 Vendepladeholder/fræsehoved

20 Vendeplade

21 Låseskrue til vendepladen

22 Afbryder

23 Styrerulle

24 Skala (rørdiameter)

6. Idriftsættelse

Før du tager produktet i brug, skal du kontrollere, at den angivne netspænding og

6.1 Montering af ekstra greb

Arbejd kun med monteret bøjlegreb (1) eller

med et Metabo-sidegreb (5)! Anbring

Montering af bøjlegreb (1)

• Sæt låseskiverne (2) til venstre og højre på håndgrebet (1).
• Skub håndgrebet (1) med låseskiverne (2) forfra på gearhuset.
• Indsæt vingeskruerne (3) til højre og venstre i håndgrebet (1) og skru dem let ind.
• Indstil den ønskede vinkel på håndgrebet (1).
• Spænd vingeskruerne (3) til venstre og højre kraftigt med hånden.

Montering af sidegreb (5)

Ved kantfræsning af små vinkler (indstilling < 30°) kan det, alt efter arbejdsforhold, være en

fordel at anvende et sidegreb (5) i stedet for bøjlegrebet (1).

- Skru sidegrebet (5) fast på den højre eller venstre side af maskinen. Til dette kan alle Metabo-sidegreb med M8-gevind anvendes.

DANSKda

7. Indstilling

Træk stikket ud af stikdåsen, før maskinen indstilles, omstilles, vedligeholdes eller øres.

Vendeplader, vendepladeholdere, emner og spåner kan være varme efter arbejdet. Brug yttelseshandsker.

7.1 Indstilling af fasvinkel

1. Aflæs den indstillede fasvinkel på skalaen (17).
2. Løsn skruerne (11) og skub de to beskyttelsesskærme til spåner (12) (til venstre og højre på maskinen) opad.
3. Løsn skruerne (18) (foran og bagpå), og indstil fasvinklen ved at dreje bundpladen (13) til den ønskede vinkel. Aflæs den indstillede fasvinkel på skalaen (17).
4. Fastspænd skruerne (18) (foran og bagpå) kraftigt.
5. Skub begge beskyttelsesskærme til spåner (12) (til venstre og højre på maskinen) helt nedad. Fastspænd skruerne (11) (til venstre og højre på maskinen).
6. Ved ændring af fasvinklen ændres også fashøjden (konstruktionsbetinget). Indstil derfor også fashøjden efter hver justering af fasvinklen. Se kapitel 7.2

7.2 Indstilling af fashøjde

Indstil først fasvinklen:

1. Kontrollér først, om den ønskede fasvinkel er indstillet: Aflæs den indstillede fasvinkel på skalaen (17). Indstil i givet fald. Se kapitel 7.1

Undersøg indstillingsværdi:

Henvisning: Opret altid store fashøjder i flere fræsninger (mindst 3). Hårde materiale kræver endnu flere fræsninger. Herved opnås følgende fordele: Højere standtid på vendeplader, højere overfladekvalitet på det færdige resultat, og mere bekvemt arbejde.

Overskrid ikke den nedenfor angivne "maksimale fashøjde pr. fræsning".

F.eks. ved 45°

1. Fræsning: maks. 9 mm 2.+3. Fræsning: maks. 3 mm

Overskrid ikke den maksimalt tilladte fashøjde ( h_maks ), (se kapitlet Tekniske data).

For en maksimal overfladekvalitet anbefales det kun at fjerne en smule materiale ved den sidste fræsning.

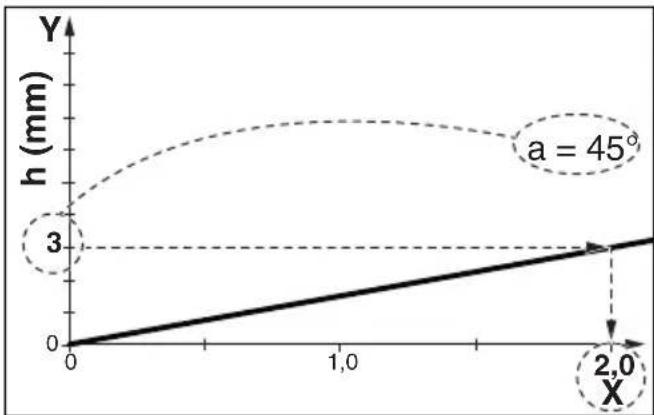

1. Vælg den gyldige linje for den indstillede fasvinkel. (se diagrammet for bagsiden)
2. Eksempel til en fasvinkel på 45° og en ønsket fashøjde på 3 mm (se ill. nedenfor). Resultat: Indstillingsværdi = 2,0.

Vælg den fashøjde, du gerne vil indstille, på Y- aksen. Træk en vandret linje indtil skæringspunktet med linjen. Træk en lodret linje til X-aksen fra dette skæringspunkt. Aflæs værdien på X-aksen. Nu skal du således indstille denne værdi "X" på maskinen.

Bemærk: Diagrammet refererer til emner med skarpe kanter. Ved emner med afrundede kanter skal der tages hensyn til dette ved indstilling af fashøjden.

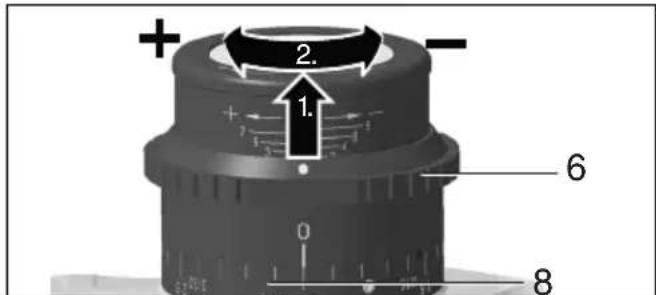

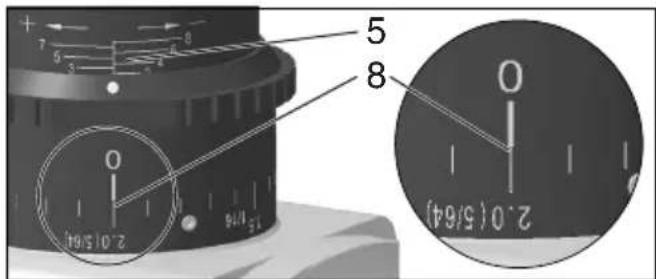

Indstilling af fashøjden:

1. Træk indstillingsringen (7) opad og drej den således at værdien "X" fra diagrammet indstilles på skalaen (9). Se illustrationen (nedenfor): Indstillet værdi "X" = 2,0. (En omdrejning svarer til "X" = 3. Til større X-værdier: Udfør flere omdrejninger. Skalaen (6) bruges til grov orientering ved indstilling).

+ 2. 1. 6 0 8

15 V/16 2.0 (5/64) 8 5 7 8 0 2.0 (5/64)

1. Udfør en prøvefræsning.
2. Hvis fashøjden skal indstilles meget præcist til den sidste fræsning, skal du gøre som følger: Gennemfør en prøvefræsning. Mål den fræsede fashøjde, og tilpas om nødvendigt ved at dreje indstillingsringen (7) med en streg på skalaen: Drejning i urets retning = større fashøjde. Drejning mod urets retning = lavere fashøjde. Gennemfør endnu en prøvefræsning. Gentag i givet fald dette trin.

8. Anvendelse

8.1 Til-/frakobling

Maskinen skal altid betjenes med begge hænder.

Tænd først, anbring derefter indsatsværktøjet på emnet.

Undgå utilsigtet start: Sluk altid for maskinen, när stikket trækkes ud af stikdåsen, eller när nmen afbrydes.

Ved fast tilkobling kører maskinen også videre, hvis den rives ud af hånden. Hold for altid fast i maskinen med begge hænder i de beregnede greb, sørg for at stå stabilt og tid koncentreret.

Undgå, at maskinen hvirvler støv og spåner op eller suger dem ind. Læg først den slukkede kine til side, når motoren står stille.

Moment-tilkobling (Se side 3, Fig. B):

Tilkobling: Skub afbrydergrebet (22) fremad og tryk derefter afbrydergrebet (22) opad.

Frakobling: Slip afbrydergrebet (22).

Fast tilkobling:

Tilkobling: Tilkobl maskinen som beskrevet ovenfor. Skub nu afbrydergrebet (22) fremad en gang til og lad det blive i forreste position for at fastlåse det (22) (fast tilkobling).

Frakobling: Tryk afbrydergrebet (22) opad og slip det.

8.2 Indstilling af hastighed

Med stillehjulet (15) kan man forindstille omdrejningstallet og ændre det trinløst.

Stillingerne 1-6 svarer nogenlunde til følgende friløbshastigheder:

1......6.200 / min 4 ......9.600 / min

2.....7.100 / min 5 .....11.100 / min

3.....8.300 / min 6 .....12.000 / min

VTC-elektronikken gør det muligt at arbejde materialetilpasset og holde omdrejningstallet nogenlunde konstant, også ved belastning.

Anbefalede omdrejningstal for forskellige materialer:

Den optimale indstilling findes bedst ved at prøve sig frem.

8.3 Generelle arbejdsanvisninger

1. Kontroller vendeplader (20). Udskift beskadigede eller slidte vendeplader.
2. Fikser emnet så det er fri for vibrationer med fastspændingsanordninger.
3. Følg kapitel 8.4 ved bearbejdning af rør.
4. Indstil fasvinkel (se kapitel 7.1).

5. Indstil fashøjde (se kapitel 7.2).

6. Hold altid fast i maskinen med begge hænder i de dertil beregnede greb, sørg for at stå stabilt, og arbejd koncentreret.

7. Vendepladerne (20) berører ikke arbejdsemnet. Tænd først, læg derefter maskinen med bundpladen (13) på arbejdsemnet, og bring først derefter indsatsværktøjet langsomt hen mod arbejdsemnet.

8. Skub nu maskinen i den retning, der er angivet med en pil (14) på maskinen.

Maskinen må kun skubbes i pilens retning (14). Ellers er der risiko for tilbageslag. Arbejd med jævn fremføring, der passer til det materiale, som skal bearbejdes. Undgå kantning, tryk ikke, sving ikke.

1. Før maskinen således, at bundpladen (13) ligger ved arbejdsemnet.

2. Afslutning af arbejdet: Før indsatsværktøjet væk fra emnet, og sluk maskinen. Stands motoren helt, og læg maskinen væk.

8.4 Bearbejd rør på yderkanten

1. Undersøg rørdiameteren på det rør, der skal bearbejdes.
2. Se side 3, Fig. C: Anbring styrerullen (23) som vist på bundpladen (13). Forskyd styrerullen (23) og indstill rørdiameteren på skalaen (24). Spænd møtrikken på styrerullen med en gaffelnøgle, og fastgør således styrerullen.
3. Følg de generelle arbejdsanvisninger (kapitel 8.3).
4. Hold altid fast i maskinen med begge hænder i de dertil beregnede greb, sørg for at stå stabilt, og arbejd koncentreret.
5. Læg maskinen med styrerullen (23) på rørets udvendige flade. Læg derefter bundpladen på rørets endeflade.
6. Vendepladerne (20) berører stadig ikke arbejdsemnet. Tænd først, vip derefter langsomt maskinen om styrerullen (23) og bring dermed fræsehovedet hen ved arbejdsemnet.
7. Følg de generelle arbejdsanvisninger (kapitel 8.3).

8.5 Mulighed for drejning af bundpladen (13)

Hvis du til specielle opgaver hellere vil montere bundpladen (13) på tværs, kan du få en ombygningsvejledning hos Metabos kundeservice efter anmodning, hvis denne ikke er vedlagt i emballagen. Du finder også informationer på www.metabo.com.

9. Vedligeholdelse

9.1 Udskiftning af vendeplader

Træk stikket ud af stikdåsen, før maskinen indstilles, omstilles, vedligeholdes eller rengøres.

Vendeplader, vendepladeholdere, emner og spåner kan være varme efter arbejdet. Brug beskyttelseshandsker.

Kontrollér vendepladeholderen (19) jævnligt.

Reparer/udskift beskadigede eller slidte vendeplader.

DANSKda

Kontrollér alle vendeplader (20) regelmæssigt. Udskift beskadigede eller slidte vendeplader.

Drej eller udskift de stumpe vendeplader eller lignende, hvor beklædningen er afskallet, i tid. Stumpe vendeplader øger risikoen for at kinen bliver hængende og løsner sig eller at lepladeholderen (19) bliver beskadiget.

Stærkt slidte eller defekte vendeplader må ikke længere anvendes.

Drej eller udskift altid alle vendeplader.

Anvend kun vendeplader, som er godkendt af Metabo. Se kapitlet Tilbehør.

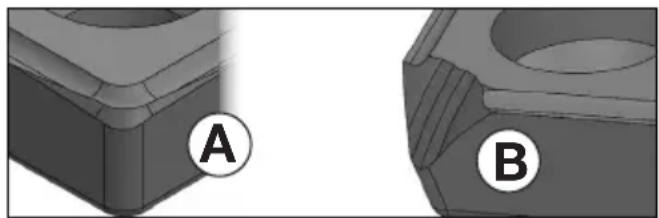

Billede A: Normalt slid: Drej(udskift vendepladen.

Billede B: Slid ved forarbejdning af hårde materialer: Drej/udskift vendepladen. Ved stærkere slid må vendepladen ikke længere anvendes, men skal derimod udskiftes.

1. Løsn skruerne (11) og skub en beskyttelsesskærm til spåner (12) opad.
2. Drej ved behov vendepladeholderen (19) manuelt.
3. Skru låseskruen (21) ud og fjern vendepladen (20).
4. Rengør vendepladen (20) og spændefladerne på vendepladeholderen (19).
5. Drej vendepladen eller, hvis alle klinger er stumpe, indsæt en ny vendeplade.
6. Skru igen vendepladen (20) fast sammen med låseskruen (21). Drejningsmoment: 3,5 Nm.
7. Skub beskyttelsesskærmen til spåner (12) helt nedad. Spænd skruerne (11).

Bemærk: Årsager til vendeplader med afbrudt kant eller i ekstreme tilfælde til ødelagte vendeplader kan være:

• Slag på vendepladen på grund af ukorrekte arbejdsmetoder: Se kapitel 8.3.
• Vibration på emnet: Fiksér emnet, så det er fri for vibrationer, med fastspændingsanordninger.
• Vendepladen er ikke fastgjort korrekt: Rengør hele tiden spændefladerne og overhold drejningsmomentet.
• Vendepladen er ikke fastgjort korrekt: Stærkt slidte vendeplader har ingen tilstrækkelige aflægningsflader og kan derfor ikke fastgøres tilstrækkeligt. Udskift stærkt slidte vendeplader.

10. Rengøring

Træk netstikket ud af stikkontakten.

Spåner og partikler kan sætte sig på fræsehovedet (19). Dette kan føre til en blokering af fræsehovedet. Rengør fræsehovedet og dets omgivelser regelmæssigt, og fjern spåner og partikler.

Gennemfør en regelmæssig visuel kontrol af fræsehovedet for beskadigelser og slid.

Ved bearbejdningen kan partikler aflejre sig i elværktøjets indre. Det hindrer kølingen af elværktøjet. Ledende aflejringer kan påvirke elværktøjets beskyttelsesisolering og forårsage elektriske farer.

Støvsug el-værktøjet regelmæssigt, ofte og grundigt gennem alle ventilationsåbninger foran og bagpå. Afbryd el-værktøjet forinden fra energiforsyningen og brug herved beskyttelsesbriller og støvmaske.

11. Afhjælpning af fejl

Den elektroniske signallampe (16) lyser og den hastigheden under belastning aftager. Maskinbelastningen er for høj! Reducér fremføringshastigheden, indtil den elektroniske signalindikator slukker.

-Maskinen kører ikke.Signalindikatoren for elektronik (16)(afhængigt af udstyr) blinker.Den elektriske beskyttelse mod genindkobling er aktiveret. Hvis netstikket sættes i, mens maskinen er tændt, eller når strømforsyningen etableres igen efter en afbrydelse, kører maskinen ikke. Sluk og tænd igen for maskinen.

• Genstartssikring: Hvis netstikket stikkes i, mens maskinen er tændt, eller når strømforsyningen etableres igen efter en afbrydelse, kører maskinen ikke. Sluk og tænd igen for maskinen.
• Når maskinen tændes, opstår der kortvarige spændingsfald. Hvis nettet er meget belastet, kan det påvirke driften af andre maskiner. Hvis modstanden i nettet er mindre end 0,4 ohm, opstår der ikke fejl.

12. Tilbehør

Brug kun originalt Metabo-tilbehør.

Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i denne brugsanvisning.

Anbring tilbehøret sikkert. Hvis maskinen betjenes i en holder: Sæt maskinen sikkert fast. Mistes kontrollen over maskinen, er der risiko for skader.

A 10 HM-vendeplader Universal .....6.23564000
B 10 Hm-vendeplader rustfrit stål....6.23565000
C 10 HM-vendeplader aluminium....6.23559000
D Låseskrue til Vendeplader ....6.23566000

Det komplette tilbehørsprogram findes på www.metabo.com eller i kataloget.

13. Reparation

Reparationer på el-værktøjer må kun udføres af en elektriker!

Henvend dig til din Metabo-forhandler, när du skal have repareret dit Metabo el-værktøj. Adresser findes på www.metabo.com.

14. Miljøbeskyttelse

Overhold de nationale forskrifter for miljøvenlig bortskaffelse og genbrug af udtjente apparater, emballage og tilbehør.

Emballagematerialer skal bortskaffes i overensstemmelse med deres mærkning iht. retningslinjerne i din kommune. Yderligere oplysninger findes på www.metabo.com i området service.

Kun for EU-lande: Elværktøj må ikke bortskaffes med husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/EU om

gammelt elektrisk- og elektronisk udstyr og gennemførelsen i national lovgivning skal brugte elværktøjer indsamles separat og tilføres miljøvenligt genbrug.

15. Tekniske data

Forklaringer til oplysningerne på side 4. Med forbehold for ændringer som følge af tekniske ændringer.

n = friløbshastighed (maksimal hastighed)

P_1 =nominel optaget effekt

P_2 =afgiven effekt

h_maks =Maks. fashøjde

b_maks =Maks. fasbredde

a = Fasvinkel

d_min =mindst mulige rørdiameter

m =vægt uden netkabel

Måleværdier beregnet iht. EN 62841.

Klasse II maskine

\~ Vekselstrøm

De angivne tekniske data er tolerancesat (svarende til de aktuelt gældende standarder).

Emissionsværdier

Disse værdier gør det muligt at bestemme elværktøjets emissioner og sammenligne forskellige elværktøjer med hinanden. Alt efter elværktøjets eller indsatsværktøjernes anvendelsesbetingelser og tilstand kan den faktiske belastning være højere eller lavere. Tag også højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsesforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, på baggrund af de anslåede værdier.

Samlet vibration (vektorsum af tre retninger) beregnet iht. EN 62841:

Typiske A-vægtede lydniveauer:

L_pA =lydtryksniveau

L_WA =lydeffektniveau

K_pA , K_WA=usikkerhed

Ved arbejde kan støjniveauet overskride 80 dB(A).

Brug høreværn!

Elektromagnetiske forstyrrelser:

Ved påvirkning fra ekstreme elektromagnetiske forstyrrelser udefra kan der i enkelte tilfælde opstå midlertidige hastighedsudsving, eller genstartsikringen kan blive aktiveret. Sluk og tænd i så fald for maskinen.
