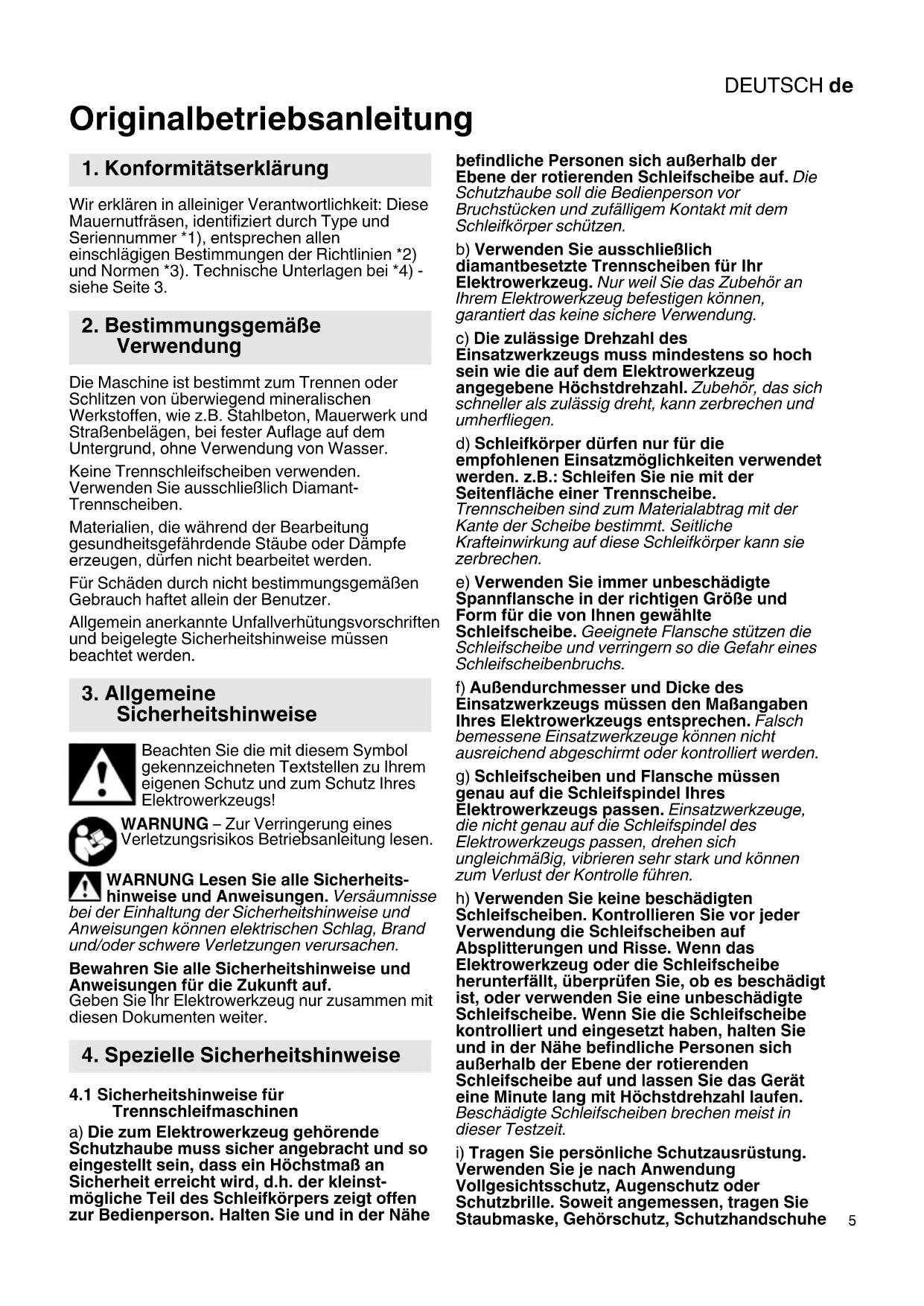

Originalbetriebsanleitung

1. Konformitätserklarung

Wir erklären in alleiniger Verantwortlichkeit: Diese Mauernutfräsen, identifiziert durch Type und Seriennummer 1), entsprechen allen einschlädigigen Bestimmungen der Richtlinien 2) und Normen 3). Technische Unterlagen bei 4) - siehe Seite 3.

2. Bestimmungsgemäß Verwendung

Die Maschine ist bestimmt zum Trennen oder Schlitzen von überwiegend mineralischen Werkstoffen, wie z.B. Stahlbeton, Mauerwerk und Straβenbelägen, bei fester Auflage auf dem Untergrund, ohne Verwendung von Wasser.

Keine Trennschleifscheiben verwenden.
Verwenden Sie ausschließlich Diamant-Trennscheiben.

Materialien, die während der Bearbeitung gesundheitsgeführende Stäube oder Dämpfe erzeugen, * d * f * n * e * t * e * e * e * e * e * e * e * e * e * e * e * e * e * e * e \

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und beigelegte Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

Beachten Sie die mit diesen Symbol gekennzeichneten Textstellen zu ihrer eigenen Schutz und zum Schutz Ihrches Elektrowerkzeugs!

WARNING - Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lessen.

WARNING Lesen Sie alle Sicherheitshinweise und Anweisungen. Versaumnisse der Einhaltung der Sicherheitshinweise und Leistungen konnen elektrischen Schlag, Brand oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.
Geben Sie Ihr Elektrowerkzeug nur zusammen mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

4.1 Sicherheitshinweise für Trennschleifmaschinen

a) Die zum Elektrowerkzeug gehörende Schutzhaube muss safer angebracht und so eingestellt sein, dass ein Höchstmaß an Sicherheit erreicht wird, d.h. der kleinstögliche Teil des Schleifkörpers zeigt offen zur Bedienperson. Halten Sie und in der Höhe

behindliche Personen sich außerhalb der Ebene der rotierenden Schleifscheibe auf. Die Schutzhaube soll die Bedienperson vor Bruchstücken und zufälligem Kontakt mit dem Schleifkörper schützen.

b) Verwenden Sie ausschließlich diamantbesetzte Trennscheiben für Ihr Elektrowerkzeug. Nur weil Sie das Zubehör an Ihr Hem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung.

c) Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich Schneller als zulässig dreht, kann zerbrechen und umherfliegen.

d) Schleifkorper dürfen nur für die empfohlenen Einsatzmöglichkeiten verwendert werden. z.B.: Schleifen Sie nie mit der Seitenfläche einer Trennscheibe. Trennscheiben sind zum Materialabtrag mit der Kante der Scheibe bestimmt. Seitliche Krafteinwirkung auf diese Schleifkorper kann sie zerbrechen.

e) Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Höhe und Form für die von Ihnen gewählte Schleifscheibe. Geeignete Flansche stützen die Schleifscheibe und verringern so die Gefahr eines Schleifscheibenbruchs.

f) Außendurchmesser und Dicke des Einsatzwerkzeugs[Messen den Maßangaben] Ihres Elektrowerkzeugs entsprechen. Falsch bemessene Einsatzwerkzeuge konnen nicht ausreichend abgeschirmt oder kontrolliert werden.

g) Schleifscheiben und Flansche müssen genau auf die Schleifspindel Ihres Elektrowerkzeugs passen. Einsatzwerkzeuge, die nicht genau auf die Schleifspindel des Elektrowerkzeugs passen, drehen sich Ungleichmäßig, vibrierten sehr stark und können zum Verlust der Kontrolle führen.

h) Verwenden Sie keine beschädigten Schleifscheiben. Kontrollieren Sie vor jeder Verwendung die Schleifscheiben auf Absplitterungen und Risse. Wenn das Elektrowerkzeug oder die Schleifscheibe herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie eine unbeschädigte Schleifscheibe. Wenn Sie die Schleifscheibe kontrolliert und eingesetzt haben, halten Sie und in der Höhe befindliche Personen sich außerhalb der Ebene der rotierenden Schleifscheibe auf und setzen Sie das Geräte eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Schleifscheiben brechen mein ist in dieser Testzeit.

i) Tragen Sie persönliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgeschichtsschutz, Augenschutz oder Schutzbrille. Soweit angemessen,/TRagen Sie Staubmaske,Gehorschutz, Schutzhandschuhe

DEUTSCHde

oder Spezialschürze, die keine Schleif- und Materialpartikel von Ihnen fernhalt. Die Augen sollen vor herumfliegenden Fremdkörpersn geschützt werden, die bei verschiedenen Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendu entstehenden Staub filtern. Wenn Sie lange lauter Lärm ausgesetzt sind, können Sie einen Hörverlu erleiden.

j) Achten Sie bei anderen Personen auf sicheren Abstand zu ihrem Arbeitsbereich. Jeder, der den Arbeitsbereich betritt, muss personliche Schutzausrüstung traben. Bruchstücke des Werkstücks oder gebrochener Einsatzwerkzeuge konnen wegfliegen und Verletzungen auch außerhalb des direkten Arbeitsbereichs verursachen.
k) Halten Sie das Gerät nur an den isolierten Grifflächen, wenn Sie Arbeiten ausführren, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
I) Halten Sie das Netzkabel von sich drehenden Einsatzwerkzeugen fern. Wenn Sie die Kontrolle über das Gerät verlieren, kann das Netzkabel durchtrennt oder erfasst werden und ihre Hand oder Ihr Arm in das sich drehende Einsatzwerkzeug geraten.
m) Legen Sie das Elektrowerkzeug niemals ab, bevor das Einsatzwerkzeug vollig zum Stillstand gekommen ist. Das sich drehende Einsatzwerkzeug kann in Kontakt mit der Ablagefläche geraten, wodurch Sie die Kontrolle über das Elektrowerkzeug verlieren können.
n) Lassen Sie das Elektrowerkzeug nicht laufen, während Sie es tragen. Ihr Kleidung kann durch zufälligen Kontakt mit dem sich drehenden Einsatzwerkzeug erfasst werden, und das Einsatzwerkzeug sich in ihren Körper bohren.
o) Reinigen Sie regelmäßig die Luftungsschlitze Ihres Elektrowerkzeugs. Das Motergeblase zieht Staub in das Gehäuse, und eine starke Ansammlung von Metallstaub kann elektrische Gefahren verursichen.
p) Verwenden Sie das Elektrowerkzeug nicht in der Nähe brennbarer Materialien. Funken können diese Materialien entzüden.
q) Verwenden Sie keine Einsatzwerkzeuge, die flüssige Kuhlmittel erfordern. Die Verwendung von Wasser oder anderen flüssigen Kuhlmitteln kann zu einem elektrischen Schlag führen.

4.2 Rückschlag und entsprechende Sicherheitshinweise

Rückschlag ist die plötzliche Reaktion infolge einer hakenden oder blockierten drehenden Schleifscheibe. Verhaken oder Blockieren führt zu einem abrupten Stopp des rotierenden Einsatzwerkzeugs. Dadurch wird ein unkontrolliertes Elektrowerkzeug gegen die

Drehrichtung des Einsatzwerkzeugs an der Blockierstelle beschleunigt.

Wenn z. B. eine Schleifscheibe im Werkstück hakt oder blockiert, kann sich die Kante der Schleifscheibe, die in das Werkstück eintaucht, verfangen und dadurch die Schleifscheibe ausbrechen oder einen Ruckschlag verursachen, Die Schleifscheibe bewegt sich dann auf die Bedienperson zu oder von ihrweg, je nach Drehrichtung der Scheibe an der Blockierstelle. Hierbei konnen Schleifscheiben auch brechen.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Elektrowerkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschreiben, verhindert werden.

a) Halten Sie das Elektrowerkzeug gut fest und bringen Sie ihren Körper und ihre Arme in eine Position, in der Sie die Rückschlagkräfte abfangen können. Verwenden Sie immer den Zusatzgriff, falls vorhanden, um die großmögliche Kontrolle über Rückschlagkräfte oder Reaktionsmomente beim Hochlauf zu haben. Die Bedienperson kann durch geeignete Vorsichtsmaßnahmen die Rückschlag- und Reaktionskräfte beherrschen.
b) Bringen Sie ihre Hand nie in die Nähe sich drehender Einsatzwerkzeuge. Das Einsatzwerkzeug kann sich beim Rückschlag über ihre Hand bewegen.
c) Meiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Der Rückschlag treibt das Elektrowerkzeug in die Richtung entgegen gesetzt zur Bewegung der Schleifscheibe an der Blockierstelle.
d) Arbeitsen Sie besonderss vorsichtig im Bereich von Ecken, scharfen Kanten usw. Verhindern Sie, dass Einsatzwerkzeuge vom Werkstück zurückprallen und verklemmen. Das rotierende Einsatzwerkzeug neigt bei Ecken, scharfen Kanten oder wenn es abprallt, dazu, sich zu verklemmen. Dies verursacht einen Kontrollverlust oder Rückschlag.
e) Verwenden Sie kein Ketten- oder gezahntes Sägeblatt sowie keine segmentierte Diamantscheibe mit mehr als 10 mm breiten Schlitzen. Solche Einsatzwerkzeuge verursachen früig einen Rückschlag oder den Verlust der Kontrolle über das Elektrowerkzeug.
f) Vermeiden Sie ein Blockieren der Trennscheibe oder zu hohen Anpressdruck. Führen Sie keine übermöig tiefen Schnitte aus. Eine Überlastung der Trennscheibe erhöht deren Beanspruchung und die Anfälligkeit zum Verkanten oder Blockieren und damit die Möglichkeit eines Rückschlags oder Schleifkörperbruchs.
g) Falls die Trennscheibe verklemmt oder Sie die Arbeit unterbrechen, schalten Sie das Gerät aus und halten Sie es ruhig, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen.

h) Schalten Sie das Elektrowerkzeug nicht wieder ein, solange es sich im Werkstück befindet. Lassen Sie die Trennscheibe erst ihre volle Drehzahl erreichen, bevor Sie den Schnitt vorsichtig fortsetzen. Anderenfalls kann die Scheibe verhaken, aus dem Werkstück springen oder einen Rückschlag verursachen.

i) Stützen Sie Platten oder große Werkstücke ab, um das Risiko eines Rückschlags durch eine eingeklemmte Trennscheibe zu vermindern. Groß Werkstücke können sich unter ihrem eigenen Gewicht durchbügen. Das Werkstück muss auf beiden Seiten der Scheibe abgestützt werden, undzar sowohl in der Nähdes Trennschnitts als auch an der Kante.
j) Seien Sie besonderss vorsichtig bei „Taschenschritten" in bestehende Wände oder andere nicht einsehbare Bereiche. Die eintauchende Trennscheibe kann beim Schneiden in Gas- oder Wasserleitungen, elektrische Leitungen oder andere Objekte einen Rückschlag verursachen.

4.3 Weitere Sicherheitshinweise:

WARNING - Tragen Sie immer eine Schutzbrille.

Überzeugen Sie sich, dass sich an der Stelle, die bearbeitet werden soll, keine Strom-, Wasser- oder Gasleitungen befinden (z.B. mit Hilfe eines Metalsuchgerätes).

Beim Arbeiten mit der Mauernutfrase stets den mitgelieferten seitlichen Zusatzgriff (9) verwenden.

Das Werkstück muss fest aufliegen und gegen Verrutschen gesichert sein, z.B. mit Hilfe von Spannvorrichtungen. Groß Werkstücke müssen ausreichend abgestützt werden.

Die Diamant-Trennscheiben müssen ohne Spiel zum Stützflansch passen. Keine Adapter oder Reduzierstücke verwenden.

Diamant-Trennscheiben müssen sorgsam nach Anweisungen des Herstellers aufbewahrt und gehandelt werden.

Vergewissern Sie sich, dass die Diamant-Trennscheiben nach den Anweisungen des Herstellers angebracht sind.

Maschine nie ohne angebrachte Schutzhaube einschalten.

Sorgen Sie damit, dass beim Gebrauch entstehende Funken keine Gefahr hervorrufen, z. B. den Anwender oder andere Personen treffen oder entflammbare Substanzen entsünden. Gefährdete Bereiche sind mit schwer entflammbaren Decken zu schützen. Halten Sie in feuergefahrendeten Bereichen ein geeignetes Löschnittel bereit.

Die Diamant-Trennscheiben laufen nach, nach dem die Maschine abgeschaltet wurde.

Tragen Sie stets Schutzbrille, Atemschutzmaske, Arbeitshandschuhe, Gehorschutz und festes Schuhwerk beim Arbeiten mit ihrem Elektrowerkzeug!

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitsschädlich sein. Berühren oder Einatmen der Stäube

konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Verwenden Sie eine geeignete Absauganlage!

Bestimmte Stäube gelten als krebserzeugend,** besonderss in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel).

Asbesthaltiges Materialarf nur von Fachleuten bearbeititetwerden.

• Um einen hohen Grad der Staubabsaugung zu erreichen, verwenden Sie einen geeigneten Metabo-Sauger gemeinsam mit thisem Elektrowerkzeug.
• Sorgen Sie für gute Belüftung des Arbeitsplatzes.
• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen. Beachten Sie in Ihr dem Land gultige Vorschrifte für die zu bearbeitenden Materialien.

Materialien, die bei der Bearbeitung gesundheitsgeführrende Stäube oder Dämpfe erzeugen (z.B. Asbest),)dürfen nicht bearbeitet werden.

Sorgen Sie davon, dass beim Arbeiten unter Staubbedingungen die Luftungsöffnungen frei sind. Falls es erforderlich werden solte, den Staub zu entfernen, trennen Sie zuerst das Elektrowerkzeug vom Stromversorgungsnetz (verwenden Sie nichtmetallische Objekte) und vermeiden Sie das Beschädigten innerer Teile.

Beschädigte, unrunde bzw. vibrierende Werkzeuge)dürfen nicht verwendet werden.

Schäden an Gas- oder Wasserrohren, elektrischen Leitungen und tragenden Wänden (Statik) vermeiden.

Bei Verwendung der Maschine im Freien: FI-Schutzschalter mit max. Auslösestrom (30 mA) vorschalten!

Stecker aus der Steckdoseziehen, bevor irgendene Einstellung, Umrüstung oder Wartung vorgenommen wird.

Ein beschädigter oder rissiger Zusammengriff ist zu ersetzen. Maschine mit defektem Zusammengriff nicht betreiben.

Eine beschädigte oder rissige Schutzhaube ist zu ersetzen. Maschine mit defekter Schutzhaube nicht betreiben.

Maschine nicht einschalten, wenn Geräteile oder Schutzeinrichtungen fehlen oder defekt sind.

Wenn die Maschine beim Einsatzen sehr schnell auf Maximalrehzahl beschleunigt, liegt ein Elektronikfehler vor. Weitere Sicherheitsrelevante Elektronikfunktionen stehen nicht mehr zur Verfügung. Lassen sie die Maschine sofort reparieren (Siehe Kapitel 16.).

5. Überblick

SieheSeite2.

1 Hebel für Schnitttiefeneinstellung

DEUTSCHde

2 Skala für Schnitttiefe
3 Aufnahmeöffnung der Absaugeinrichtung
4 Elektronik-Signal-Anzeige
5 Sperre (gegen unbeabsichtigtes Einsatz, ggf. zur Dauereinschaltung)
6 Schalterdrücker (zum Ein-/Ausschalten)
7 Knopf (zum Verdrehen des Haupthandgriffs)
8 Haupthandgriff
9Zusatzgriff
10 Feststellschraube
11 Arretierknopf
12 Spannschraube (zum Befestigen der Schutzhaube)
13 Spannmutter
14 Distanzscheiben
15 Trennscheibe
16 Trennscheibe *
17 Aufnahmeflansch
18 Zweilochschlüssel
19 Schutzhaube
* ausstattungsabhängig / nicht im Lieferumfang

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene

Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Schutzhaube austrichten (bei Bedarf):

• Spannschraube (12) losen.
• Die Schutzhaube so verdREhen, dass der geschlossene Bereich zum Anwender zeigt.
• Spannsschraube (12) kräftig festziehen. Auf sicheren Sitz prufen - die Schutzhaube (19) davon nicht verdrehen setzen.

6.1 Drehbarer Haupthandgriff

Nur mit eingerasteten Haupthandgriff (8) arbeiten.

SieheSeite2,AbbildungB.

• Knopf (7) eindrücken.
• Der Haupthandgriff (8) kann nun nach beiden Seiten um 90^ gedreht und eingerastet werden.
• Auf sicheren Sitz prufen: Der Haupthandgriff (8) muss eingerastet sein undarf sich nicht verdrehen setzen.

7. Nutbreite

SieheSeite2.

Maschine ausschalten. Netzsteckerziehen!

• Gerät auf die Seite legen (Skala (2) für Schnitttiefe muss sightbar sein).
• Hebel (1) für Schnitttiefeneinstellung offen undkleinstechnittteefeinstellen.
• Arretierknopf (11) eindrücken und Spindel drehen, bis Arretierknopf spürbar einrastet (nur im Stillstand!).

• Aufnahmeflansch (17), Distanzscheiben (14) und Spannmutter (13) abnehmer und reinigen.

• Aufnahmeflansch (17) auf die Spindel aufsetzen. Er ist richtig angebracht wenn er sich auf der Spindel nicht verdrehen lässt.

• Trennscheibe (16) auf den Aufnahmeflansch stecken. Auf die richtige Drehrrichtung achten. Die Drehrrichtung ist durch Pfeile auf Trennscheibe und Schutzhaube angegeben.
• Distanzscheiben (14) aufstecken. Nutbreite und benötigte Distanzscheiben, siehe Tabelle auf Seite 2.
• Trennscheibe (15) aufstecken. Auf die richtige Drehrrichtung achten. Die Drehrrichtung ist durch Pfeile auf Trennscheibe und Schutzhaube angegeben.

Unabhängig von der Nutbreite,müssen immer alle mitgelieferten sieben Distanzscheiben montiert werden. Es muss sich mindestens eine Distanzscheibe zwischen den beiden Diamant-Trennscheiben befinden.

• Spannmutter (13) aufschrauben.
• Arretierknopf (11) drücken und gedrückt halten.
• Spannmutter (13) mit Zweilochschlüssel (18) festziehen.

Montierte Trennscheiben ragen aus der Schutzhaube, davon Gerät nicht auf die Laufrollen stellen sondern seitlich lagern.

Probelauf durchführren: Halten Sie und in der Nähe befindliche Personen sich

außerhalb der Ebene der rotierenden Schleifscheibe auf und{lassen Sie das Gerä eine Minute lang mit Hochstdrehzahl laufen.

Beschädigte Schleifscheiben brechen mein ist in dieser Testzeit.

Sofort anhalten, wenn betrachtliche Schwingungen auftreten oder wenn andere Mängel festgestellt werden. Wenn dieser Zustand eintritt, überprüfen Sie die Maschine um die Ursache zu ermitteln.

8. Verwendung der Maschine mit nur einer Diamant-Trennscheibe

Wenn man die vordere Diamant-Trennscheibe Herausnimmt und nur die hintere Scheibe auf der Maschine lassst, ist die Mauernutfrase auch zum Durchtrennen (z.B. von Fliesen) geeignet.

9. Schnitttiefe

Hebel (1) losen und Schnitttiefe einstellen. Hebel (1) wieder festziehen.

Empfehlung: Bei sehr hartem Beton und Schnitten tiefer als 35mm ist es empfehlenswert den Schnitt in 2 Durchgangen zu erstellen um eine Überlastung der Maschine vorzubeugen.

10. Absaugendes Steinstaubs

Achtung! Niemals ohne Staubabsaugung arbeiten. Staube konnen undheitsschädlich sein!

Niemals ohne Staubabsaugung arbeiten. Der Motor setzen sich sonst Schnell mit Steinstaub

zu.

Verwenden Sie einen geeigneten Metabo-Sauger, siehe Kapitel 15.

Zum Absaugen des beim Arbeiten mit der Mauernutfrase entstehenden Steinstaubs wird der Saugschlauch 30 344 (4 m) in die

Aufnahmeöffnung der Absaugeinrichtung (3) eingesetzt. Der Bajonettverschluss verhindert das unbeabsichtigte Lösen des Saugschlauchs beim Arbeitsen mit der Maschine.

Bei Verwendung eines zweiten Saugschlauchs 30 344 kann das Absauggerät in einer Entfernung bis zu 8m vom Arbeitsplatz aufgestellt werden.

(Saugschlauch nicht im Lieferumfang).

Zum Anschlieben eines Saugschlauchs ohne Bajonettverschluss den beiliegenden Anschlussadapter anbringen.

11. Ein- und Ausschalten

Maschine immer mit beiden Händen führen.

Erst einschalten, dann dasEinsatzwerkzeug an das Werkstück bringen.

Esist zu vermeiden,dass die Maschine
zusätzlichen Staub und Spane einsaugt.Beim

Ein- und Ausschalten die Maschine von abgelagertem Staub fernhalten. Maschine nach dem Ausschalten erst dann ablegen, wenn der Motor zum Stillstand gekommen ist.

Vermeiden Sie unbeabsichtigtes Anlaufen: stets Maschine ausschalten, wenn der

Stecker aus der Steckdose gezogen wird oder wenn eine Stromunterbrechung eingetreten ist.

Bei Dauereinschaltung lauft die Maschine weiter, wenn sie aus der Hand gerissen wird.

Daher die Maschine immer mit beiden Händen an den vorgesehenen Handgriffen festhalten, einen sicheren Stand einnehmen und konzentriert arbeiten.

SieheSeite2,AbbildungA.

Momenteinschaltung:

Einschalten: Sperre (5) in Pfeilrichtung schieben und dann Schalterdrücker (6) drücken.

Ausschalten: Schalterdrücker (6) loslassen.

Dauereinschaltung (ausstattungsabhängig):

Einschalten: Sperre (5) in Pfeilrichtung schieben und dann Schalterdrücker (6) drücken und gedrückt halten. Maschine ist nun eingeschaltet. Zeit Sperre (5) ein weiteres Mal in Pfeilrichtung schieben um Schalterdrücker (6) zu arretieren (Dauereinschaltung).

Ausschalten: Schalterdrücker (6) drücken und loslassen.

12. Das Arbeitsen mit der Mauernutfrage

Mauernutfrase nur mit angebrachten Zusatzgriff (9) verwenden!

Griffhalter kann nach Lösen der Feststelltschraube (10) in 30^ -Schritten der jeweiligen Arbeitsstellung

angepasst werden. Die 4 Fixierstfte am Griffhalter werden beim Festziehen der Feststellschraube in den entsprechenden Bohrungen eingeführt.

Das Gerät immer mit beiden Händen an Haupthandgriff und Zusatzgriff führen.

Mauernutfrase mit den hinteren Führungsrolten auf die Arbeitsfläche stellen.

Laufendes Gerät langsam nach unter führen, bis alle Führungsrollen auf der Arbeitsfläche aufliegen.

Dann die Maschine in Schnittrichtung ziehen,

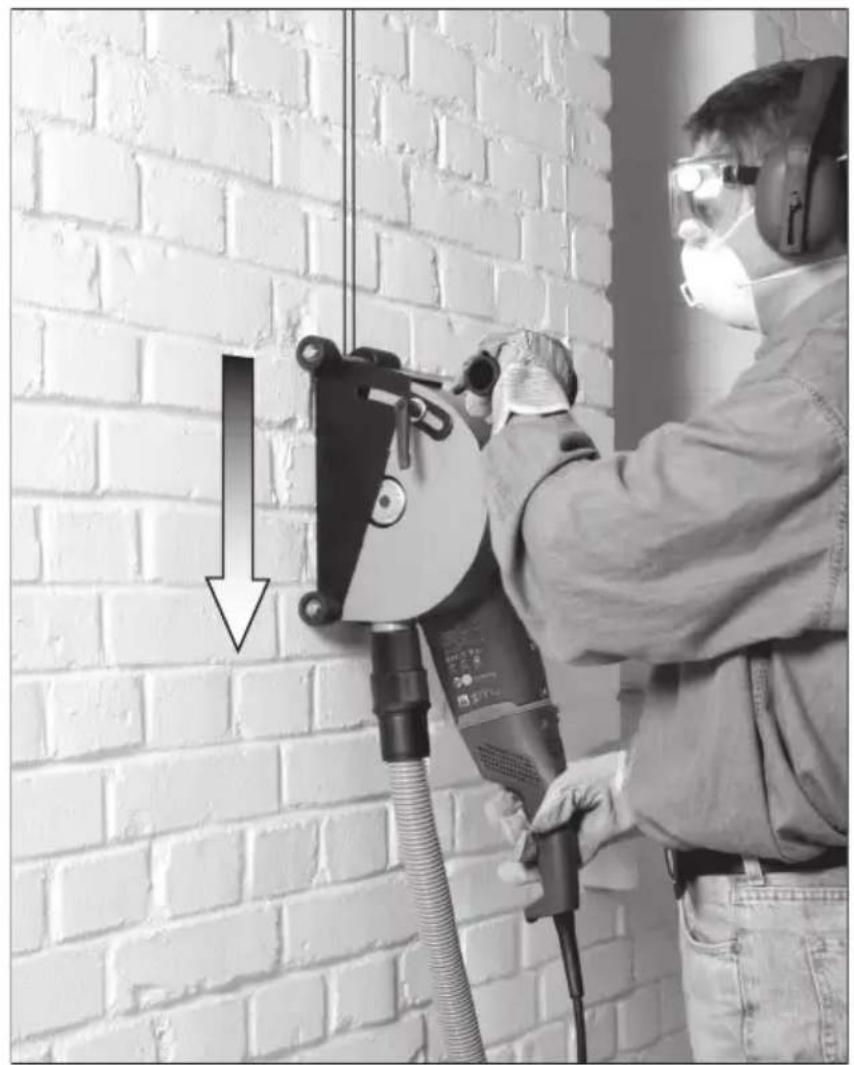

z.B. von oben nach unten wie in Bild A (Seite 4)

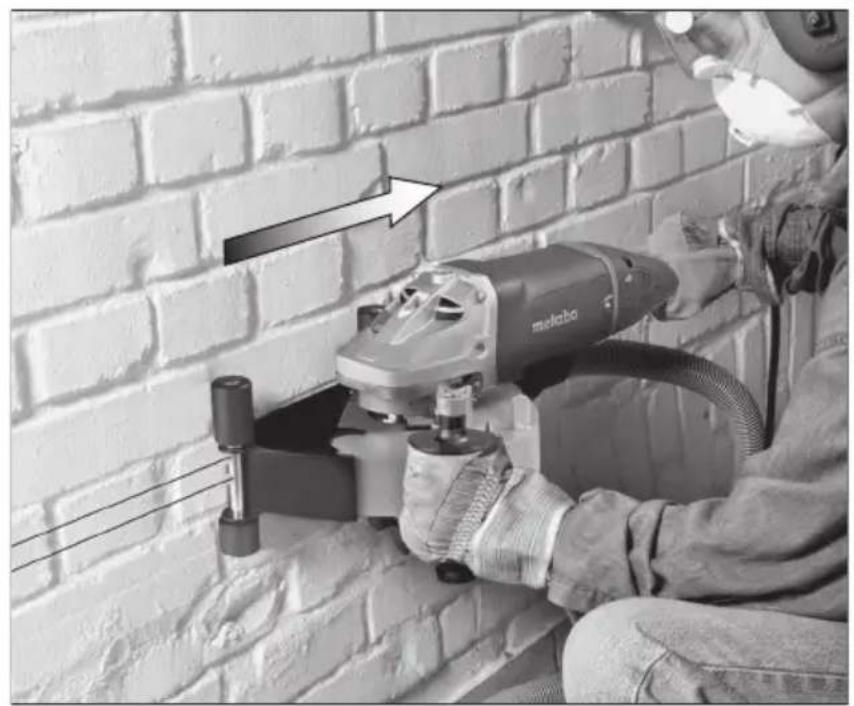

oder - bei horizontalen Schnitten - auf sich zu wie in Bild B (Seite 4).

Ist die Nut fertig gestellt, das Gerät ausschalten und ruhig halten, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie nie, die noch laufende Trennscheibe aus dem Schnitt zuziehen, sonst kann ein Rückschlag erfolgen. Gerät seitlich ablegen.

Der zwischen den beiden Schnitten stehenbleibende Steg kann mit dem mitgelieferten Ausbrechwerkzeug halten.

13. Reinigung

Motorreinigung: Um Ablagerungen von Steinstaub im Inneren der Mauernutfrage zu vermeiden, muss der Motor bei länger andauerndem Gebrauch der Maschine von Zeit zu Zeit durch Ausblasen (durch die Luftschlitze am hinteren Ende des Motorgehäuses) gereinigt werden. Dies sollte möglichst nicht in geschlossenen Räumen geschehen.

Knopf (7) zur Handgriffeinstellung: Den Knopf gelegentlich ausblasen (in gedrücktem Zustand, in allen 3 Positionen des Haupthandgriffs).

14. Störungsbeseitigung

• Überlastschutz: Die Elektronik-Signal-Anzeige (4) leuchtet und die Lastrehzahl nimmt LEICHT ab. Die Maschine wird überlastet. Arbeiten Sie mit reduzierter Belastung weiter, bis die Elektronik-Signal-Anzeige erlischt.
• Überlastschutz: Die Elektronik-Signal-Anzeige (4) leuchtet und die Lastrehzahl nimmt STARK ab. Die Motortemperatur ist zu hoch! Maschine im Leerlauf laufen setzen, bis die Maschine abgekühlt ist und die Elektronik-Signal-Anzeige erlischt.
• Metabo S-automatic Sicherheitsabschaltung: Die Elektronik-Signal-Anzeige (4) leuchtet und die Maschine wurde selbstätig ABGESCHALTET. Bei zu hoher Strom-Anstiegsgeschwindigkeit (wie sie z.B. bei einer plottzlichen Blockierung oder einem Rückschlag auftritt) wird die Maschine abgeschaltet. Maschine am Schalterdrücker (6) ausschalten. Danach wieder einschalten und normal weiterarbeiten. Vermeiden sie weitere Blockierungen. Siehe Kapitel 4.2.
• Wiederanlaufschutz: Die Elektronik-Signal-Anzeige (4) BLINKT und die Maschine lauft nicht. Der Wiederanlaufschutz hat

DEUTSCHde

angesprochen. Wird der Netzstecker bei eingeschalteter Maschine eingesteckt oder ist die Stromversorgung nach einer Unterbrechung wieder hergestellt, lauft die Maschine nicht an. Die Maschine aus- und wieder einschalten.

Die Maschine beschleunigt beim Einsatzen sehr}schnell auf Maximalrehzahl, d.h. die automatische Anlaufstrombegrenzung (Sanftanlauf) Funktioniert nicht. Ein Elektronikfehler liegt vor, weitere Sicherheitsrelevante Elektronikfunktionen stehen nicht mehr zur Verfügung. Lassen sie die Maschine sofort reparieren (Siehe Kapitel 16.).

15. Zubehör

Verwenden Sie nur original Metabo Zubehör.
Wenn Sie Zubehör benötigen, wenden Sie sichitte an ihren Handler.

Metabo Diamant-Trennscheiben:

230 ~mm , laserverschweiBt, fur Trockenschnitt geeignet, Scheibendicke im Spannbereich = 1,8 mm,Bohrung = 22,23mm ,fur die Mauernutfrase MFE 65

Anwendungsbereich Bestell-Nr.

für hartes und mittelhartes Material (z.B. Beton, auch armiert) 6.28134

für abrasives Material (z.B. abrasiver Beton, Sandstein, Kalksandstein, Gasbeton und dgl.) 6.28145

16. Reparatur

Reparaturen an Elektrowerkzeugen dürfend nur durch eine Elektrofachkraft ausgeführten!

Mit reparaturbedürftigen Metabo Elektrowerkzeugen wenden Sie sichitte an ihre Metabovertretung. Adressen siehe www.metabo.com.

Ersatzteillisten können Sie unter www.metabo.com herunterlagen.

17. Umweltschutz

Der entstehende Schleifstaub kann Schadstoffe enthalten: Nicht über den Hausmüll, sondern sichgerecht an einer Sammelstelle für Sondermüll entsorgen.

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehor.

Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmull! Gemäß Europäischer Richtlinie 2002/96/EG über Elektro

und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerk

zeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

18. Technische Daten

Erläuterungen zu den Angaben auf Seite 3.
Änderungen im Sinne des technischen Fortschritts vorbehalten.
D =Durchmesser der Diamant-Trennscheiben
B =Mögliche Nutbreiten
T =Schnittliefe einstellbar
P1 =Nennaufnahmeleistung
P2 =Abgabeleistung
n =Leerlaufdrehzahl
m =Gewicht ohne Netzkabel

Schwingungsgesamtwert (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: a_h =Schwingungsemissionswert K_h =Unsicherheit (Schwingung)

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repreSENTiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen Gerat abgeschaltet ist oderzarw lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Hande, Organisation der Arbeitsablaufe.

Typische A-bewertete Schallpegel: LpA =Schalldruckpegel LWA =Schalleistungspegel K_pA/WA =Unsicherheit (Schallpegel)

Gehörschutzragen!

Messwerte ermittelt gemäß EN 60745.

Maschine der Schutzklasse II Wechselstrom

Die angegebenen technischen Daten sind toleranzbehafte (entspruchend den jeweils gültigen Standards).

Beschadigde, onronde resp. viberende, gereedschappen moot nicht gebrukt w

Beschermingskap afstellen (indien nodig):

17. Milieubescherming

18. Technische gegevens

1. Überensstammelseintyg

B = Möjliga spärbredder

T=Instaillbarfrasdjup

P1=Markeffekt

P2 = Avgiven effekt

n = varvalt obelastad

m =viktutan sladd

Mäleverdier iht. EN 60745.

Maskin i beskyttelsesklasse II

Vekselstrøm

Mälevaerdier beregnet fj. EN 60745.

Klasse II maskine

Vekselstrøm

De angivne tekniske data er tolerancesat (svarende til de pagaelende gyldige standarder).

POLSKIpl

14. Usuwanie usterek
