MANUALE UTENTE MFE 65 METABO

it Istruzioni originali 29

es Manual original 36

pt Manual original 43

sv Bruksanvisning i original 49

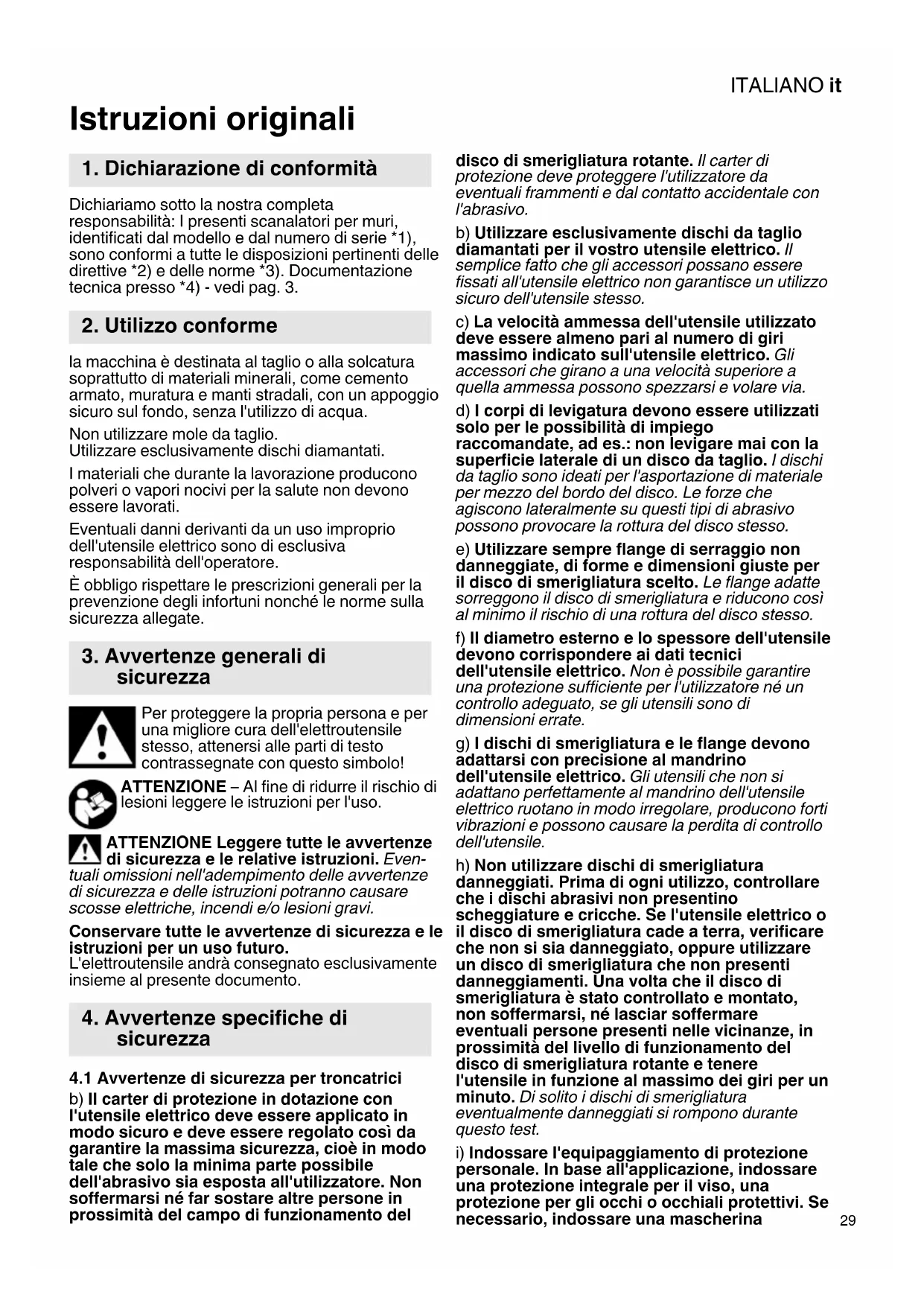

Istruzioni originali

1. Dichiarazione di conformità

Dichiariamo sotto la nostra completeness: I presenti scanalatori per muri, identificati dal modello e dal numero di serie 1), sono conformi a tutte le disposizioni pertinenti delle direttive 2) e delle norme 3). Documentazione tecnica presso 4) - vedi pag. 3.

2. Utilizzo conforme

la macchina è destinata al taglio o alla solcatura soprattutto di materiali minerali, come cemento armato, muratura e manti stradali, con un appoggio sicuro sul fondo,enza l'utilizzo di acqua.

Nonutilizzare mole da taglio.

Utilizzare esclusivamente dischi diamantati.

I materiali che durante la lavorazione producono polveri o vapori nocivi per la salute non devono essere lavorati.

Eventuali danni derivanti da un uso improprio dell'utensile elettrico sono di esclusiva responsabilità dell'opereatore.

È obbligo rispetto le prescrizioni generali per la prevenzione degli infortuni nonché le norme sulla sicurezza allegate.

3. Avvertenze generali di sicurezza

Per proteggere la propria persona e per una migliorare cura dell'eletttroutensile stesso, atteneri alle parti di testo contrassegnate con questo simbolo!

TENZIONE - Al fine di ridurre il rischio diioni leggere le istruzioni per l'uso.

ATTENZIONE Leggere tutte le avventenze di sicurezza e le relative istruzioni. Even

tuali omissioni nell'adempimento delle avventenze di sicurezza e delle istruzioni potranno causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avventenze di sicurezza e le istruzioni per un uso futuro.

L'elettROUTENSILE andra consecnato esclusivamente insieme al presente documento.

4. Avvertenze specifiche di sicurezza

4.1 Avvertenze di sicurezza per troncatrici b) Il carter di protezione in dotazione con l'utensile elettrico deve essere applicato in modo sicuro e deve essere regolatoosi da garantire la massima sicurezza,cioè in modo tale che solo la minima parte possibile dell'abrasivo sia esposta all'utilizzatore.Non soffermarsi né far sostare altre persone in prossimità del campo di funzionamento del

disco di smerigliatura rotante. Il carter di protezione deve proteggere l'utilizzatore da eventuali frammenti e dal contatto accidentale con l'abrasivo.
b) Utilizzare esclusivamente dischi da taglio diamantati per il vosto utensile elettrico. // simplice fatto che gli accessori possano essere fissati all'utensile elettrico non garantisce un utilizzo sicuro dell'utensile stesso.
c) La velocità ammessa dell'utensile utilizzato deve essere almeno pari al numero di giri massimo indicato sull'utensile elettrico. Gli accessori che girano a una velocità superiore a quale ammessa possono spezzarsi e volare via.
d) I corpi di levigatura devono essere utilizzati solo per le possibilità di impiego raccomandate, ad es.: non levigare mai con la superficie laterale di un disco da taglio. I dischi da taglio sono ideati per l'asportazione di materiale per mezzo del bordo del disco. Le forze che agiscono lateralmente su questi tipi di abrasivo possono provocare la rottura del disco stesso.
e) Utilizzare sempre flange di serraggio non danneggiate, di forme e dimensioni giuste per il disco di smerigliatura scelto. Le flange adatte sorreggono il disco di smerigliatura e riduconoosi al minimo il rischio di una rottrura del disco stesso.
f) Il diametro esterno e lo spessore dell'utensile devono corrispondere ai dati tecnici dell'utensile elettrico. Non è possibile garantire una protezione sufficiente per l'utilizzatore né un controllo adeguato, se gli utensili sono di dimensioni errate.
g) I dischi di smerigliatura e le flange devono adattarsi con precisione al mandrino dell'utensile elettrico. Gli utensili che non si adattano perfettamente al mandrino dell'utensile elettrico ruotano in modo irregolare, producono forti vibrazioni e possono causare la perdita di controllo dell'utensile.
h) Non utilizzato dischi di smerigliatura danneggiati. Prima di ogni utilizzato, controllare che i dischi abrasivi non presentino scheggiature e cricche. Se l'utensile elettrico o il disco di smerigliaturacade a terra, verificare che non si sa dannegliato, oppure utilizzato un disco di smerigliatura che non presenti danneggiamenti. Una volta che il disco di smerigliatura è stato controllato e montato, non soffermarsi, né lasciar soffermare eventuali personi presenti nelle vicinanze, in prossimità del livello di funzionamento del disco di smerigliatura rotante e tenere l'utensile in funzione al massimo dei giri per un minuto. Di solito i dischi di smerigliatura eventualmente danneggiati si rompono durante questo test.
i) Indossare l'equipaggiamento di protezione personale. In base all'applicazione, indossare una protezione integrale per il viso, una protezione per gli occhi o occhiali protettivi. Se necessario, indossare una mascherina

ITALIANOit

antipolverere, protezioni acustiche, quanti da lavoro o un grembiule protettivo che impedisce alle piccole particelle di abrasivo e di materiale di raggiungere il corpo dell'utilizzatore. Gli occhi devono essere protetti dagli eventuali corpi estranei vaganti, prodotti dalle diverse applicazioni. La mascherina antipolverere o la protezione per le vie respiratoria devono filtrare la polvere che si produce durante l'impiego dell'utensile. Un forte rumore prolongato può causare una perdita di udito.

j) Assicurarsi che le altre persone mantengano una distanza di sicurezza alla propria area di lavoro. Tutte le persone che si trovano all'interno dell'area di lavoro devono indossare l'equipaggiamento di protezione personale. Eventuali frammenti del pezzo in lavorazione o utensili rotti potrebbero saltare via e causare lesionsanche al di fuori dell'area di lavoro.
k) Tenere l'utensile sostanto sulle superfici di presa isolate, quando si eseguono lavori durante i quali è possibile che l'utensile entri a contatto con cavi elettrici nascosti o con il proprio cavo di alimentazione. Il contatto con un cavo sotto tensione può mettere quello tensione andere i componenti metallici dell'apparecchio e provocareosiuna scossa elettrica.
I) Tenere il cavo di alimentazione lontano dagli utensili rotanti. Se si perde il controllo dell'attrezzo, il cavo di alimentazione può essere tagliato o danneggiato e la mano o il braccio dell'utilizzatore possono entrare a lavoro con l'utensile rotante.
m) Non posare mai l'utensile elettrico prima che l'utensile non si sia arrestato completeness. L'utensile in rotazione cui enthare a dato con la superficie su cui è posato, facendo perdere all'utilizzatore il controllo dell'utensile elettrico.
n) Non trasportare l'utensile quando è ancora in funzione. I vestiti dell'utilizzatore potrebbero entrare accidentallymente a contatto con l'utensile in rotazione ecision potrebbe causare lesioni all'utilizzatore.
o) Pulire regolarmente le feritoie di ventilazione dell'utensile elettrico. La ventola del motore attira la polvere nella carcassa e un forte accumulo di polvere di metallo cui cause pericoli di natura elettrica.
p) Non utilizzato l'utensile elettrico in prossimità di materiali infiammabili. Le scintille potrebbero incendiare quosti materiali.
q) Non utilizzato alcun utensile che richieda l'uso di refrigerante liquido. L'impio di acqua o di altri refrigeranti liquidi cui provocare una scossa elettrica.

4.2 Contraccolpo e relative avventenze di sicurezza

Il contraccolpo è la reazione improvisa che si verifica quando il disco di smerigliatura si inceppa o si blocca. Quando l'utensile rimane agganciato o bloccato nel materiale in lavorazione, ciò causa un brusco arresto della rotazione. In quello modo un utensile elettrico privo di controllo subisce

un'accelerazione contraria al senso di rotazione dell'utensile utilizzato, verso il punto in cui si è verificato il bloccaggio.

Se ad esempio un disco di smerigliatura restaba bloccato o agganciato nel pezzo in lavorazione, è possibile che il bordo del disco stesso, che affonda nel materiale, resti impigliato e quindi che il disco si rompa o provochi un contraccolpo. Il disco di smerigliatura in questo caso si sposta in direzione dell'utilizzatore o in direzione opposta a seconda della direzione di rotazione del disco nel punto di blocco. In quello contesto èanche possibile che i dischi di smerigliatura si rompano.

I contraccolpi sono la conseguenza di un utilizzato sbagliato oppure erroneo dell'utensile elettrico. Questo inconvenientmente cui ènessere evitato con le adequate misure precauzionali descrirente di seguito.

a) Afferrare sempre saldamente l'utensile elettrico ed assumere una postura del corpo e delle braccia che consenta di attutire le eventuali forze di contraccolpo. Utilizzato sempre l'impugnatura supplementare, se disponibile, per avere il massimo controlo possibile sulle forze di contraccolpo o sulle forze di reazione alla velocità massima.
L'utilizzatore può dominare le forze di contraccolpo e di reazione adottando misure di sicurezza idonee.
b) Non avvincare mai le maniagli utensili in rotazione. In caso di contraccolpo, l'utensile cui entrare a contatto con la mano dell'utilizzatore.
c) Evitare l'area antistante e retrostante il disco da taglio in rotazione. Il contraccolpo spinge l'utensile elettrico nella direzione opposa al senso di rotazione del disco di smerigliatura nel punto in cui si è bloccato.
d) Lavorare con particolare attenzione vicino ad angoli, spigoli vivi, ecc. Evitare che l'utensile venga sbalzato via dal pezzo in lavorazione e che si blocchi. L'utensile rotante si inclina quando viene a contatto con angoli, spigoli affiliati, o quando viene sbalzato via in seguito a un blocco. Questo provoca una perdita del controllo o un contraccolpo.
e) Non utilizzato lame per seghe a catena o lame dentate, né dischi diamantati a segmenti con feritoie maggiori di 10 mm. Gli utensili di quello tipo causano spesso un contraccolpo o la perdita di controllo dell'utensile elettrico.
f) Evitare che il disco da taglio si blocchi, evitare inoltre di esercitare una pressione di appoggio eccessiva. Non esquire tagli di profondità eccessiva. Un sovraccarico del disco da taglio augmenteda la sollecitatione del disco stesso e incrementa la probabilità che il disco si inclini o si blocchi e di consegenza augmenteda la possibilità di un contraccolpo o di una rottura del disco.
g) Se il disco da taglio si blocca o se l'utilizzatore interrompe il lavoro, disattivare l'attezzo e tenerlo fermo finché il disco non si è arrestato completeness. Non tentare mai di estrarre il disco dal taglio che si sta eseguendo quando il disco stesso è ancora in movimento. Ciò può causare un contraccolpo. Rilevare ed eliminare la causa del blocco.

h) Non riattivare l'utensile elettrico finché si trova all'interno del pezzo in lavorazione. Prima di proseguire con cautela l'incisione, aspettare che il disco da taglio raggiunga il massimo numero di giri. In caso contrario il disco potrebbe incastrarsi, saltare via dal pezzo in lavorazione o causare un contraccolpo.

i) I pannelli o i pezzi in lavorazione di grande dimensioni devono essere supportati in modo da evitare il rischio di un contraccolpo in caso di blocco del disco da taglio. I pezzi in lavorazione di grande dimensioni possono flettere tanto il loro stesso peso. Il pezzo in lavorazione deve essere sorretto da entrambi i lati del disco, sia in prossimità del taglio, sia sui bordi.
j) Prestare particolare attenzione in caso di "tagli a tasca" in pareti esistenti o in altre zone di cui non si conosce la struttura interna. // disco da taglio immerso nel materiale cui poto causare un contraccolpo in caso di taglio di tubazioni del gas o dell'acqua, di cavi elettrici o di altri oggetti.

4.3 Ulteriori avvertenze per la sicurezza:

AVVERTENZA - Indossare sempre gli occhiali protettivi.

Accertarsi che in corrispondenza del punto in cui deve essere eseguito il lavoro non siano presenti cavi elettrici, tubazioni dell'acqua o del gas (ad esempio utilizzato un metal detector).

Durante i lavori con la fresatrice per muratura, utilizzare sempre l'impugnatura supplementare (9) laterale in dotazione.

Il pezzo in lavorazione dev'essere saldamente appoggiato ed essere fissato in modo da non scivolare, ad es. utilizzando apposti dispositivi di fissaggio. Pezzi in lavorazione di granidi dimensioni devono essere sufficientemente sosteni.

I dischi diamantati devono adattarsi alla flangia di montaggio senza gioco. Non utilizzare adattatori o riduttori.

I dischi diamantati devono essere conservati e maneggiati con cura secondo le prescrizioni della casa costrutrice.

Accertarsi che i dischi diamantati vengano utilizzati secondo leindicazioni del produttore.

Non accendere mai la macchina除去 the schermo di protezione montato.

Accertarsi che le scintille prodotte durante l'impiego dell'utensile non provochino pericoli, ad esempio che non colpiscano l'utente o altre persona o che non incendino sostanze infiammabili. Le zone soggette a quello tipo di pericolo devono essere protette con copertura non infiammabili. Nelle zone a rischio d'incendio, tenere sempre pronto un estintore adeguato.

I dischi diamantati continuano a girare anccho后再o spegnimento della macchina.

Quando si lavora con il proprio utensile elettrico, indossare sempre occhiali protettivi, mascherina, guanti da lavoro, cuffie e calzature antinfortunistiche rigide!

Le polveri di materiali come vernici contenti piombo, alcuni tipi di legno, minerali e metalli possono essere nocive per la salute. Il contatto oppure l'inalazione: polveri possono causare reazioni allergiche e/ogie delle vie respiratoriè dell'utilizzatore delle persone che si trovano nelle vicinanze. Are unsystema di aspirazione adatto!

Alcune polveri sono cancerogene, soprattutto se a fatto con additivi impiegati per la lavorazione del legno (cromato, protettivi per legno). Il materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.

• Per ottener un buon livello di aspirazione della polvere, utilizzare un aspiratore Metabo idoneo insieme a quello utensile elettrico.
• Provvedere ad una buona aerazione delippo di lavoro.
• Si consiglia di indossare una mascherina protettiva con classe di filtraggio P2. Osservare le norme in vigore nel proprio Paese per i materiali in lavorazione.

I materiali che durante la lavorazione producono delle polveri o dei vapori nocivi per la salute (come ad esempio l'amianto) non devono essere lavorati.

Accertarsi che, in presenza di polvere durante l'esecuzione di lavori, le aperture di ventilazione siano libero. Qualora fosse necessario eliminare la polvere, scollegare in primo luogo l'utensile elettrico alla rete di alimentazione elettrica (utilizzare oggetti non metallici) ed evitare di danneggiare i componenti interni.

Utensili danneggiati, ovalizzati e/o vibranti non devono essere utilizzati.

Evitare di arrecare danno a tubazioni del gas o dell'acqua, linee elettriche e muri portanti (statica).

In caso di utilizzo della macchina all'aperto: attivare preventivamente un interrutatore di sicurezza FI con corrente di aperture max. (30 mA)!

Estrarre la spina dalla presa prima di eseguire qualsvoglia intervento di regolazione, modifica o manutenzione dell'utensile.

Un'impugnatura supplementare eventually danneggiata o logora dev'essere sostituita. Non mettere in funzione la macchina qualora l'impugnatura sua difettosa.

Un carter di protezione danneggiato o logoro dev'essere sostituito. Non mettere in funzione l'utensile qualora il carter di protezione sia difettioso.

Non attivare l'utensile se mancano dei componenti o i dispositivi di protezione, o se questi sono guasti.

Se la macchina all'accensione accelera molto rapidamente al numero di giri massimo, significà che è presente un guasto alsystema elettronico. Ulteriori funzioni elettroniche rilevanti per la sicurezza non sono più disponibili. Fare riparare immediatamente l'utensile (vedere capitolo 16.).

5. Panorama generale

Vedere pagina 2.

1 Leva per l'impostazione della profondità di taglio
2 Scala per la profondità di taglio

ITALIANOit

3 Apertura di attacco per dispositivo di aspirazione

4 Visualizzazione elettronica del segnale

5 Blocco (per evitare l'avviamento accidentale, all'occorrezza per un funzionamento continuo)*

6 Pulsante interruptore (accensione/spegnimento)

7 Manopola (per ruotare l'impugnatura principale)*

8 Impugnatura principale

9 Impugnatura supplementare

10 Vite di arresto

11 Pulsante di arresto

12 Vite di serraggio (per fissare la calotta di protezione)

13 Dado di serraggio

14 Distanziali

15 disco da taglio *

16 Disco da taglio *

17 Flangia di montaggio

18 Chiave a due fori

19 Carter di protezione

• a seconda della dotazione / non in dotazione

6. Messa in funzione

Prima della messa in funzione, verificare che la tensione e la frequenza di alimentazione elettrica disponibili corrispondano ai dati elettrici riportati sulla targhetto di identificazione.

Orientamento del carter di protezione (in caso di necessità):

• Allentare la vite di serraggio (12).
• Ruotare il carter di protezione finché la zona chiusa non risulti rivolta verso l'utilizzatore.
• Serrare la vite di serraggio (12) con forza.
  Verificare che sia saldamente in sede - il carter di protezione (19) non deve poter ruotare.

6.1 Impugnatura principale girevole

Lavorare soltanto con l'impugnatura principale (8) innestata.

Vedere pagina 2, illustrazione B.

• Premere il pulsante (7).
• L'impugnatura principale (8) cui estere ruotata di 90^ ed innestata su entrambi i lati.
• Verificare il corretto montaggio: l'impugnatura principale (8)dev'essere saldamente innestata in posizione e non dev'essere in condizione di poter ruotare.

7. Larghezza della scanalatura

Vedere pagina 2 (girare la pagina).

Specnere la macchina. Estrarre la spina di alimentazione alla presa!

• Lasciare da parte l'utensile (lacala (2) deve essere visibile per la profondità di taglio).
• Allentare la leva (1) per l'impostazione della profondità di taglio e impostare la profondità di taglio minima.

• Premere il pulsante di arresto (11) e ruotare il mandrino finché il pulsante di arresto si innesta con un chiaro rumore (solo a macchina fermà!).

• Rimuovere flangia di montaggio (17), distanziali (14) e dato di serraggio (13) e pulirli.

• Applicare la flangia di montaggio (17) sul mandrino. La posizione sare a corretta se, una volta insertita sul mandino, la flangia non vuo essere ruotata.
• Applicare il disco da taglio (16) sulla flangia di montaggio. Osservare il corretto senso di rotazione. La direzione di rotazione è indicata con delle frece sul disco da taglio e sul carter di protezione.
• Inserire i distanziali (14). Per la larghezza della scanalatura e i distanziali necessari, vedere la tabella a pagina 2.
• Applicare il disco da taglio (15). Osservare il corretto senso di rotazione. La direzione di rotazione è indicata con delle frece sul disco da taglio e sul carter di protezione.

Indipendenteamente dalla larghezza della scanalatura, occorre montare sempre tutti i sette distanziali forniti. Occorre inseire almeno un distanziale tra i due dischi da taglio diamantati.

• Avvitare il dato di serraggio (13).
• Premere il pulsante di arresto (11) e tenerlo premuto.
• Stringere il dato di serraggio (13) con la chiave a due fori (18).

I dischi da taglio montati sporgono dal carter di protezione, pertanto l'utensile non deve essere appoggiato sui rulli, ma lateralmente.

Eseguire un test di funzionamento: non soffermarsi, né far sostare persona

eventualmente presenti nelle vicinanze, in prossimità del Campo di funzionamento del disco di smerigliatura rotante e tenere l'utensile in funzione al massimo dei giri per un minuto. Di solito i dischi di smerigliatura eventualmente danneggiati si rompono durante quello test.

Arrestare subito la macchina qualora venissero rilevate considerevoli vibrazioni oppure qualora vengano individuati altri difetti. Se si presenta esta situazione, controllare la macchina per poterne determinare la causa.

8. Utilizzato della macchina con un solo disco da taglio diamantato

Se si estrae il disco da taglio diamantato anteriore e si lascia solo il disco posteriori sulla macchina, è possibile utilizzato la fresatrice per muraturaanche per la troncatura (ad es. di piastrelle).

9. Profondità di taglio

Allentare la leva (1) e impostare la profundità di taglio. Stringere nuovamente la leva (1).

Raccomandazione: in caso di calcestruzzo molto duro e tagli più profondi di 35 mm, si raccomanda di eseguire il taglio in 2 fasi per evitare un sovraccarico della macchina.

10. Aspirazione della polvere di pietra

Attenzione! Non lavorare mai alla spirazione della polvere. Le polveri possono risultare nocive per la salute!

Non lavorare maiswana aspirazione della polvere. In caso contrario il motore si intasa fácilmente.

Utilizzare un aspiratore Metabo adatto, vedere capitolo15..

Per aspirare la polvere di pietra che si forma con la fresatrice per muratura viene impiegato il tubo di aspirazione 30 344 (4 m) nell'apertura di attacco del dispositivo di aspirazione (3). Il fissaggio a baionetta impedisce l'allentamento accidentale del tubo di aspirazione quando si lavora con la macchina.

Utilizzato un secondo tubo di aspirazione 30 344 è possibile posizionare l'aspiratore ad una distance di 8 m alla postazione di lavoro. (Tubo di aspirazione non in dotazione).

Per collegare un tubo di aspirazione alla fissaggio a baionetta, applicare l'adattatore fornito.

11. Accensione e spegnimento

Tenere la macchina sempre con entrambe le mani.
Mettere dapprima in funzione la macchina,\ quindi avvincinarle l'utensile al pezzo in\ lavorazione.
Evitare che la macchina aspiri ulteriori polveri e trucioli. Accendendo e spegnendo la macchina, tenerla lontana alla polvere residua. Dopo lo spegnimento, riporre la macchina soltanto dopo che il motore si è Completely arrestato.
Evitare l'avviamento accidentale: disinserire sempre la macchina quando la spina viene staccata alla presa oppure se si è verificata un'interruzione di corrente.
Con il funzionamento continuo, la macchina continua a funzionare ancche se viene liberata alla presa. Pertanto, tenere sempre saldamente la macchina con entrambe le mani afferrandola per le impugnature previste, assumere una posizione sicura e concentrarsi durante il lavoro.

Vedere pagina 2, illustrazione A.

Accensione temporanea:

Accensione: spingere il blocco dell'accensione (5) in direzione della freccia e quindi premere il pulsante interruttore (6).

Spegnimento: rilasciare il pulsante interrottore (6).

Funzionamento continuo (in funzione della dotazione):

Accensione: spingere il blocco dell'accensione (5) in direzione della freccia, quindi premere e mantenere premuto il pulsante erruttore (6). L'utensile è ora accesso. A quello punto spingere il blocco (5) sulla volta nel senso della freccia,

in modo da bloccare il pulsante interrottore (6) (Funzionamento continuo).

Spegnimento: premere e rilasciare il pulsante interrogatore (6).

12. Lavorare con la fresatrice per muratura

Utilizzare la fesatrice per muratura soltanto con l'impugnatura supplementare applicata

Allentando la vite di arresto è possibile spostare il supporto dell'impugnatura (10) con scatti di 30^ in qualsiasi posizione di lavoro. Introduire i 4 perni di fissaggio del supporto dell'impugnatura nei fori corrispondenti stringendo le viti di arresto.

Guidare sempre l'utensile con entrambe le mani tenerdo l'impugnatura principale e l'impugnatura supplementare.

Collocare la fresatrice per muratura con i rulli di guida posteriori sulla superficie di lavoro.
Guidare l'utensile in funzione lentamente verso il basso finché tutti i rulli di guida si trovano sulla superficie di lavoro.

Quindi tirare la macchina in direzione del taglio, ad es. dall'alto verso il basso, come migliorato nella figura A (pagea 4) oppure, per i tagli orizzontali, verso di se, come migliorato nella figura B (pagea 4).

Una volta eseguita la scanalatura, spagnere l'utensile e attendere che si fermi il disco. Nontentare mai di estrarre il disco dal taglio che sta eseguendo quando il disco stesso è ancora in movimento. Ciò può causare un contraccolpo. Posare da parte l'utensile.

Il ponte rimastotra i due tagli cui essere rimioso mediantelutensile da sfondamento fornito.

13. Pulizia

Pulizia del motore: per evitare depositi di solvere di pietra all'interno della fresatrice per muratura, in caso di impiego prolongato occorre di tanto in tanto pulire la macchina con aria soffiata (attraverso le feritoie di ventilazione nell'estremità posteriore della carcassa motore). Questa operazione dovrebbe essere possibilmente eseguita in ambienti chiusi.

Manopola (7) per l'impostazione dell'impugnatura: soffiare la manopola (quando è premuta, in tutte e tre le posizioni dell'impugnatura principale).

14. Eliminazione dei guasti

• Protezione contro i sovraccarichi: il display elettronico (4) si illumina e la velocità sulla carico diminuisce LIEVEMENTE. L'utensile è sovraccarico. Continuire a lavorare con carico ridotto, finché il segnale nel display elettronico non è scomparso.
• Protezione contro i sovraccarichi: il display elettronico (4) si illumina e la velocità sulla carico diminuisce CONSISTENTEmente. La

ITALIANOit

temperatura del motore è troppo elevata! Lasciare l'utensile in funzione al minimo finché non si è raffreddato ed il segnale nel display elettronico non è scomparso.

• Disattivazione frizione di sicurezza Metabo S-automatic: il display elettronico (4) si illumina e l'utensile viene automaticamente DISATTIVATO. In caso di un'ecccessiva velocità di rampa della corrente (come ad esempio in caso di blocco improviso o di contraccolpo) l'utensile si spegne. Spagnere l'utensile con il pulsante interrottore (6). Rimettere quindi in funzione l'utensile e continuare a lavorare normalmente. Evitare ulteriori bloccaggi. Vedere il capitolo 4.2.
• Protezione contro il riavviamento dell'utensile: il display elettronico (4) LAMPEGGIA e l'utensile non entra in funzione. La protezione contro il riavviamento della macchina è scattata. Se la spina viene insertita con la macchina accesa o viene ripristinata la corrente dopo un'interruzione, la macchina non si riavvia. Spagnere e riaccendere la macchina.
• L'utensile accelerata molto rapidamente all'accensione fino a raggiungere il massimo numero di giri,cioè la limitazione automatica della corrente di avviamento (avviamento morbido) non funziona. É presente un guasto della parte elettronica,ulteriori funzioni elettroniche rilevanti per la sicurezza non sono più disponibili.Fare riparare immediatamente l'utensile (vedere capitolo 16.).

15. Accessori

Utilizzato escludamente accessori originali Metabo.

In caso di necessità, rivolgersi al proprio rivenditore per l'acquisto di accessori.

Dischi da taglio diamantati Metabo:

230 ~mm , saldati al laser, adatti al taglio a secco, spessore dischi nell'area di serraggio = 1,8 ~mm , foro = 22,23 ~mm , per fresatrice per muratura MFE 65

Campo di applicazione N. d'ordine

per materiale duro e di media durezza

(ad es. calcestruzzo,anche armato) 6.28134

per materiale abrasivo

(ad es. calcestruzzo, arenaria,

arenaria calcarea, Gasbetone sim.) 6.28145

16. Riparazione

Le eventuali riparazioni degli eletttroutensili devono essere eseguite esclusivamente da ci / elettriciisti specializzati!

Nel caso di eletttroutensili Metabo che necessitino di riparazioni rivolgersi al proprio rappresentante Metabo di zona. Per gli indirizzi, consultare il site www.metabo.com.

Gli elenchi delle parti di ricambio possono essere scaricati dal site www.metabo.com.

17. Tutela dell'ambiente

La polvere prodotta durante le lavorazioni cui contenere sostanze nocive: non gettare tali sostanze nei rifiuti generici, pensi procedere ad uno smaltimento conforme ricorrendo ad un punto di raccolta per rifiuti speciali.

Attenersi alle norme nazionali riguardo allo smaltimento eco-compatible e al riciclaggio di utensili fuori servizio, confezioni ed accessori.

I materiali di imballaggio devono essere smaltiti in base al relativo contrassegno, secondo le regole comunali. Per ulteriori informazioni si rimanda al site www.metabo.com, nella sezione Assistenza.

Solo per i Paesi UE: non smaltire gli utensili elettrici con i rifiuti domestici! Secondo la

A. Direttiva europea 2002/96/CE sugli utensili elettrici ed elettronici usati e l'applicazione della Direttiva stessa nel diritto nazionale, gli utensili elettrici usati devono essere smaltiti separatamente e sottoposti ad unsystema di riciclaggio eco-compatible.

18. Dati tecnici

Spiegazioni dei dati riportati a paga. 3. Ci riserviamo il diritto di effettuare modifiche per conformarci allo stato della tecnica.

D = diametro dei dischi da taglio diamantati

B =larghezze di scanalatura possibili

T = profondità di taglio regolabile

P1 = assorbimento di potenza nominale

P2 = potenza erogata

n = numero di giri a vuoto

m = peso sensza cavo di alimentazione

Valore complessivo delle vibrazioni (somma vettoriale delle tre direzioni) calculato secondo la norma NE 60745:

ah =emissioni in oscillazione

Kn,D =Incertezza (vibrazioni)

Il livello di vibrazioni indicate nelle presenti istruzioni è stato rilevato seguito una procedura di misurazione conforme alla norma NE 60745 e cui essere utilizzato perMETTE a confronto gli utensili elettrici. Tale procedura è idoneaanche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicate rappresenta gli impieghi principali dell'utensile elettrico. Se tuttavia l'utensile elettrico dovesse essere usato per altre applicazioni, con accessori diversi o alla sufficiente manutenzione, il livello di vibrazioni potrebbe variare. Per una valutazione precisa della sollecitatione da vibrazioni si deve tenere conto while dei tempi in cui l'utensile è spento oppure è accesso alla perché è essere utilizzato. Questo può ridurre sensibilmente la sollecitatione da vibrazioni per l'intero periodo di tempo operativo.

Adottare misure di sicurezza supplementari per proteggere l'utilizzatore dall'effetto delle vibrazioni, come ad esempio: manutenzione dell'utensile elettrico e degli accessori, tenere le mani calde, organizzazione dello svolgimento del lavoro.

Livello sonoro di grado A tipico:

L_pA =Livello di pressione acustica

LWA =Livello di potenza sonora

K_pA / WA = Incertezza (livello sonoro)

Indossare protezioni acustiche!

Valori rilevati secondo NE 60745.

Macchina in classe di protezione II

Corrente alternata

I dati tecnici riportati sono soggetti a tolleranze (in funzione dei rispetti standardisi).

Manual original

P1 =nimellisottoteho

P2 = päästöteho

1 Dzwignia regulazioni ghebokosci ciecia

2 Skala glębokosci噤ca

Mn xnpouonoiite kaveva bioko konnc.

Xpnooioite anoklaotika diaavtoikouc konnc.

eipenetai va yivea eEepyaoia uikov, ta onoia kat a th diapkeia tnc eEepyaoia c I oupyoiv eikivduves yia tnvyia oKovc n atouc.

Tia cetae nou evexetai va npokuov ano tn u ne vdeiyevn xpontns oukeunc tnv anoklaotikn eutuvn fepoi xpntnc.
